Фундамент утепленная шведская плита: Шведская плита фундамент технология строительства и утепления. Пенополистирол для УШП

Фундаменты мелкого заложения с защитой от мороза — перекрытия ICF из плит на грунте

Legalett был создан более 30 лет назад как простая решетка из труб, установленных в плите для распределения тепла от нагревателя, расположенного над плитой.

• Первая плита Legalett была спроектирована и изготовлена ​​в Кунгельве, Швеция
• Со временем конструкция системы была усовершенствована, чтобы использовать петли труб, а не сетку трубопроводов
• Нагреватели были затем переработаны, чтобы их можно было вставлять в плиту
• Компания была основана в 1983 году

Legalett Швеция:

• Legalett расширилась и образовала дочерние компании, в которые входят Legalett Finland, Legalett Germany, Legalett Japan, Legalett Lithuania, Legalett Canada & USA, Legalett Poland и Legalett Norway.
• домов Legalett были построены в Швеции менее чем в 100 милях от Полярного круга.
• Legalett стал нарицательным в Швеции.
• Нажмите здесь, чтобы посетить наших шведских друзей!!

Legalett в Северной Америке

Первая североамериканская установка Legalett была установлена ​​в Питерборо, Онтарио, Канада, в 1988 году. Legalett North America была основана в 1999 году как расширение Legalett International, и ее фирменный стиль был представлен в Канаде и США.Компания Legalett производит и продает плиты GEO-Slabs с воздушным и необогреваемым покрытием (неглубокие фундаменты с защитой от мороза), подвалы и подвесные плиты.

В настоящее время по всему миру установлено более 20 миллионов квадратных футов систем лучистого пола Legalett с воздушным обогревом.

Система Legalett включает предварительно сконструированную GEO-плиту (Конструкция морозостойкой конструкционной бетонной плиты с мелким фундаментом), используемую в жилищном, коммерческом и учрежденческом строительстве.

• Legalett успешно используется практически во всех сферах строительства, где требуется комфортное отопление.
• Сюда входят жилые, коммерческие, учреждения, предприятия легкой промышленности и т. д.
• Legalett становится все более популярным в качестве предпочтительной системы фундамента/теплого пола.
• Legalett идеально подходит для детских садов, школ и домов престарелых.
• Legalett – это единственная в Северной Америке система фундаментов с лучистым теплом ICF.

В Канаде и США Legalett поставила продукцию Legalett общей площадью более 1 000 000 кв. футов в более чем 750 зданий. Это число неуклонно растет с каждым годом, так как все больше и больше людей выбирают Legalett в качестве полезной для здоровья системы отопления и фундамента.

Запрос информации

Система изолированного фундамента KORE | КОРЕ Изоляция

Что такое система утепленного фундамента KORE?

Система утепленного фундамента KORE полностью изолирует фундамент дома и предназначена для обеспечения одних из самых низких коэффициентов теплопередачи, доступных на рынке, при этом практически устраняя критический мостик холода между стенами и полом. По сути, система изолированного фундамента покрывает весь фундамент дома слоем пенополистирола, чтобы изолировать дом с нуля.

KORE обеспечивает тепловой разрыв между стеной и фундаментом, устраняя тепловые мосты в одном из наиболее распространенных соединений здания. В сочетании с лучшими практиками строительства система изолированного фундамента обеспечивает воздухонепроницаемый, суперизолированный дом, спроектированный с учетом требований строительных норм и достижения высоких рейтингов энергопотребления здания, включая сертификацию пассивного дома и другие методы строительства с низким энергопотреблением.

Изолированная фундаментная система KORE полностью сертифицирована NSAI под номером сертификата 20/0424.

Как работает система изолированного фундамента?

Изолированная фундаментная система KORE состоит из трех компонентов KORE EPS: KORE Floor EPS100 White, KORE Floor EPS200 White и KORE Floor EPS300 White. Система обеспечивает эффективный изоляционный слой для снижения теплопередачи грунтовых бетонных полов.Поверх системы утепленного фундамента KORE заливается бетонная плита на месте.

Кольцевые балки EPS300 с профилированными краями укладываются на облицовочный слой в точном положении и скрепляются с помощью U-образных штифтов или полиуретанового клея. Это формирует периметр фундамента. Затем блоки EPS300 размещаются под внутренними несущими и/или боковыми стенами. Листы EPS100 и EPS200 укладываются внутри краевых профилей кольцевых балок, уложенных с плотным стыковым соединением. Последующие слои укладываются внахлест и плотно прилегают по краям и вокруг любых сервисных проходов.

Влагонепроницаемая мембрана (ВПМ) должна быть уложена между слоями пенополистирола или под ними, стыки проклеены лентой для предотвращения проникновения грунтовой влаги. Барьер следует переносить вверх и над выступом кольцевой балки EPS300 до тех пор, пока он не встретится и не уплотнится со ступенчатым влагонепроницаемым слоем внешней стены.

Арматура устанавливается в соответствии с чертежами и графиками, предоставленными инженером-проектировщиком, которые будут варьироваться в зависимости от слоя, надстройки и нагрузки.На изображении слева показаны различные компоненты готовой системы фундамента.

Запросить цену

Отправьте свои планы и получите бесплатное, ни к чему не обязывающее предложение по системе утепленного фундамента KORE, соответствующей требованиям вашего проекта.

Технические характеристики утепленного фундамента KORE

Полная система фундамента из пенополистирола

Все расчеты коэффициента теплопередачи выполнены в соответствии со стандартом BS EN ISO 6946:2007.Расчеты коэффициента теплопередачи первого этажа отличаются от расчетов стен и крыш тем, что одной ссылки на детали конструкции недостаточно для расчета коэффициента теплопередачи. Площадь пола и периметр наружной стены, а также толщина стены должны быть известны для правильного расчета U-значений пола. Для получения дополнительной информации о наших расчетных допущениях см. сертификат соглашения NSAI.

Значения U для пола основаны на 300 мм EPS100 на грунте.

Преимущества системы утепленного фундамента

Сниженные требования к бетону

KORE снижает количество бетона, необходимого для фундамента, на 50–60 процентов. Это снижает ваши затраты как на материалы, так и на рабочую силу, делая изолированный фундамент экономически эффективным решением для вашего следующего нового здания или расширения.

Устранение мостика холода от стены к полу

KORE практически устраняет критический мостик холода между стеной и полом. EPS используется для покрытия соединения непрерывным слоем изоляции, гарантируя устранение теплового моста между стеной и полом и отсутствие разрыва изоляции между неизолирующими материалами.

Обеспечивает очень низкие значения коэффициента теплопередачи

KORE может обеспечить гораздо более низкие значения коэффициента теплопередачи, чем те, которые требуются в части L 2019 и nZEB. Типичные значения коэффициента теплопередачи, обеспечиваемые системой фундамента, варьируются от 0,10 Вт/м2К до 0,11Вт/м2К в зависимости от спецификаций проекта. Наш технический отдел может предоставить расчет коэффициента теплопередачи в рамках процесса коммерческого предложения.

Действует в течение всего срока службы здания

Как и все продукты KORE из пенополистирола, система изолированного фундамента рассчитана на весь срок службы здания. Тепловые характеристики пенополистирола не ухудшаются со временем, он устойчив к воде и влаге, исключает возможность образования конденсата, образования плесени и грибка за плинтусом.

Исключительная прочность на сжатие

KORE работает так же, как традиционный плотный фундамент. Элемент EPS специально разработан и обрезан в соответствии с типом здания для установки. Исключительная прочность основания на сжатие делает продукт пригодным как для бытового, так и для коммерческого применения.

Тяжелые внутренние нагрузки можно легко выдержать на теплоизолированном фундаменте за счет утолщения плиты до 100 мм и установки EPS300 под утолщенной плитой.

Подходит для большинства грунтов

KORE подходит для самых разных грунтовых условий и специально разработана для удовлетворения требований объекта. Фундаментную систему можно использовать в условиях мягкого грунта, поскольку система позволяет переносить вес конструкции на всю плиту.

Подходит для различных типов сборки

KORE подходит для большинства типов строительства.Это включает в себя утепленную бетонную опалубку (ICF), стальной каркас, традиционные блочные и каркасные дома. Изолированный фундамент KORE также можно использовать при сборке за пределами площадки. Для получения дополнительной информации обратитесь к представителю отдела продаж или технического отдела.

В комплекте с экологической декларацией продукта

Компания KORE EPS получила подтвержденную третьей стороной экологическую декларацию продукта от EPD Ireland и Ирландского совета по экологическому строительству. Этот анализ жизненного цикла можно использовать для достижения стандартов зданий с низким энергопотреблением, таких как LEED, BREEAM и Home Performance Index (HPI).

MMA Architects
Блэр Адамсон
Директор и архитектор

Tanner Structural Design
Hilliard Tanner
Управляющий директор

Glencore Construction
Марк О’Локлин
Менеджер по строительству

360-градусный обзор системы изолированного фундамента

Поверните 3D-изображение ниже, чтобы изучить систему изолированного фундамента KORE. Изображение можно вращать по осям X и Y. Для получения дополнительной информации свяжитесь с нашим техническим отделом.

Технические загрузки

Ниже приведен образец технической документации, доступной для системы изолированного фундамента KORE. Чтобы получить полную библиотеку, присоединитесь к Ресурсному центру KORE.

Экологическая декларация продукции KORE

опубликовано:10 августа 2020

USB-фундамент (35 фото): что это такое, технология строительства с использованием шведской плиты, утепленный финский вариант, плюсы и минусы

Строительство любого здания начинается с устройства фундамента, который выступает не только надежной основой конструкции, но и обеспечивает строению долговечность.Сегодня существует множество видов таких оснований, но особой популярностью у застройщиков пользуется основание с применением утепленных шведских плит (УШП). Этот материал изготавливается по современным технологиям, позволяет сэкономить на строительных затратах и ​​времени, а также является отличным теплоизолятором.

Что это такое?

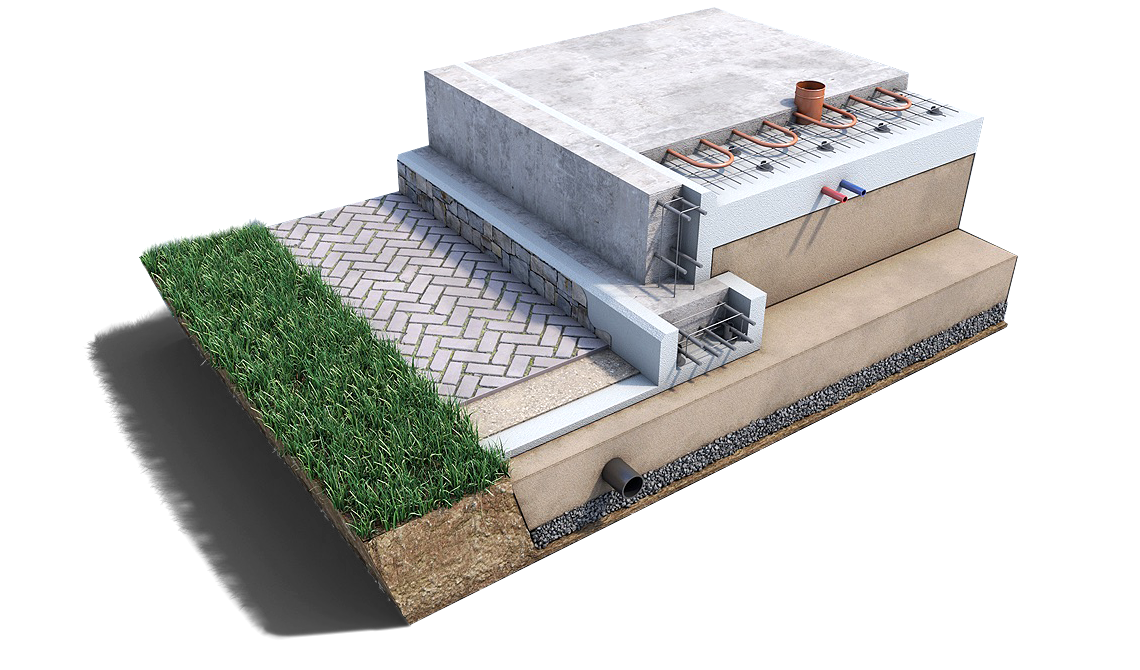

УСП-фундамент представляет собой монолитное основание из шведских плит с утеплением по всей площади и периметру подошвы. Такой фундамент является готовым черновым полом для первого этажа; кроме коммуникаций в него можно встроить и систему отопления.

укладывают неглубоко, так как в их состав входит качественный утеплитель – пенополистирол, который надежно защищает основание снизу от промерзания. Кроме того, строительный материал содержит частицы графита, которые делают плиты прочными и устойчивыми к силовым нагрузкам и солнечным лучам. Также стоит отметить, что фундамент УСП никогда не дает усадки – это очень важно при возведении зданий на участках с проблемным грунтом .

Шведские плиты отличаются от обычных сэндвич-конструкций тем, что значительно удешевляют возведение основания.Такие элементы можно использовать, например, в домах, расположенных в районах с суровыми климатическими условиями, где низкий температурный режим и повышенная влажность грунта в весенне-осенний период, поскольку эти фундаменты морозоустойчивы и защищают строение от теплопотерь. .

Также идеально подходят для зданий, в которых планируется нетрадиционное отопление с использованием водяного отопления. Теплопроводы устанавливаются непосредственно внутри плит и передают тепловую энергию от носителя на всю поверхность основания.

Когда строительство ведется на проблемном грунте, то это тоже повод для использования технологии USB. Благодаря многослойной конструкции, которая дополнительно усилена прочной арматурой и залита бетоном, основание получается надежным и позволяет строить дома на грунтах с повышенной концентрацией торфа, глины и песка.

Для строительства многоэтажных домов, высота которых превышает 9 м, эти плиты также являются незаменимым элементом.Плиты УСБ обеспечивают устойчивость каркасов, а также укрепляют срубы и конструкции из пустотелых панелей.

Плюсы и минусы

Фундамент УСБ широко используется в современном строительстве, так как, в отличие от других видов фундаментов, является бюджетным вариантом и имеет множество преимуществ. К преимуществам такой конструкции относятся, например, минимальные сроки монтажа – полный монтаж плит, как правило, осуществляется в течение двух недель.

Также такой материал обладает хорошей теплоизоляцией, так как благодаря пенополистиролу, входящему в состав материала, исключено промерзание грунта под основанием фундамента, что снижает риск просадки и пучения земли.Кроме того, значительно снижаются затраты на отопление здания.

Поверхность UVF служит готовым основанием, на которое можно сразу укладывать керамическую плитку без предварительного выравнивания. Эта разница позволяет сэкономить время на отделку.

Материал обладает высокой прочностью на сжатие и устойчивостью к влаге, поэтому такой вид фундамента долговечен и может надежно служить десятилетиями, сохраняя свои первоначальные характеристики. При строительстве шведских плит также важно учитывать их недостатки:

• основная часть коммуникаций устроена в фундаменте, а значит, при необходимости их замены сделать это будет сложно, так как доступ к ним невозможен;
Плиты
• УШП не рекомендуются для возведения тяжелых и многоэтажных зданий — технология их монтажа приведена только для малогабаритных зданий;
• такой фундамент не предусматривает возможности реализации проектов домов с цокольным этажом.

Устройство

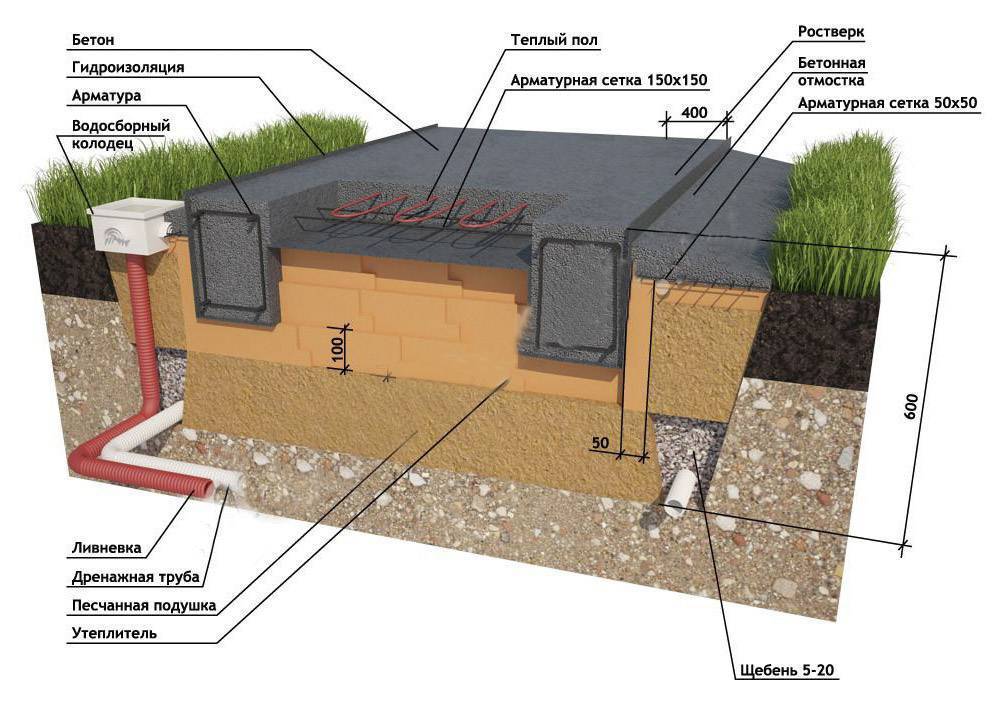

Как и любой строительный материал, шведская плита имеет свои особенности устройства. Фундамент монолитный, выполнен по новейшим технологиям производства и состоит из следующих слоев:

• бетонная стяжка;
• системы отопления;
фитинги
• ;
теплоизоляция
• ;
• руб.;
• песок строительный;
• геотекстиль;
• слоев почвы;
• дренажная система.

Таким образом, можно сказать, что шведская плита является уникальным типом основания со специфической структурой, сочетающей в себе гидроизоляцию, изоляцию и систему обогрева одновременно . Такой универсальный «пирог» позволяет не только быстро строить постройки, но и хорошо удерживает тепло, создавая уют в помещениях. Для теплоизоляции используются пенополистирольные листы, благодаря которым утепляется фундамент. Армирование выполняется из стальных стержней диаметром от 12 до 14 мм – они укрепляют каркас здания и защищают пол от растрескивания.

Благодаря такой конструкции USB-фундамент, как и его финский аналог, идеально подходит для строительства дома, где нельзя использовать ленточный фундамент или фундамент на сваях. Кроме того, для данного типа строения характерна целостность, благодаря чему фундамент не разрушается под воздействием низкой температуры и влаги.

Расчет

Монтаж шведских плит нужно начинать с предварительных расчетов с учетом особенностей грунта, нагрузки конструкции и влияния атмосферных осадков.Поэтому в первую очередь необходимо определить тип грунта на земельном участке, где планируется строительство. Кроме того, изучают уровень залегания грунтовых вод и глубину промерзания слоев земли. Основной задачей расчетов является составление проекта строительства, в котором указывается толщина слоев фундамента.

Для корректного расчета берутся следующие данные:

• общая площадь основания;
• периметр USB;
• высота и длина несущих ребер;
• толщина песчаной подушки;
• объем и вес бетона.

Стоимость установки шведских плит может быть разной, так как зависит от размеров здания, а также от особенностей канализации и водоснабжения.

Строительная техника

Фундамент USB широко применяется в современном строительстве, имеет множество преимуществ и легко устанавливается своими руками. Так как шведские плиты в своей конструкции имеют качественный утеплитель, основание здания получается теплым и не требует дополнительного монтажа утеплителя, что экономит не только время работ, но и финансы. Для самостоятельного выполнения данного вида фундамента необходимо последовательно выполнить некоторые этапы работ .

• Подготовка земли .В случае, если здание строится на непрочном грунте, его необходимо очистить от слоев торфа и глины, либо просто засыпать толстым слоем песка средней крупности. Кроме того, фундамент необходимо располагать строго горизонтально. Его толщина рассчитывается с учетом толщины песчаной подушки и утеплителя и не может быть меньше 40 см.Дно основания засыпается песком и равномерно распределяется, каждый слой тщательно утрамбовывается.

• Монтаж дренажной системы . По периметру выкопанного котлована делается траншея, в нее укладывается гибкая труба. Перед укладкой труб стены и дно траншеи необходимо застелить геотекстилем с нахлестом 15 см – этот материал обеспечит хороший дренаж и укрепить почву. После этого выполняется обратная засыпка, строго придерживаясь размеров, указанных в проекте.Засыпанный и утрамбованный слой песка необходимо полить водой.
• Прокладка инженерных коммуникаций . Все канализационные системы укладываются непосредственно на песчаное основание, временно фиксируются хомутами и фитингами. Концы труб и кабелей выводятся на поверхность.
• Конструкция деревянной рамы . По периметру основания делается каркас из обрезной доски. Для этого сначала ставят стойки, затем к ним саморезами крепят доски.Чтобы каркас был прочным, его рекомендуется дополнительно укрепить раскосами.

• Засыпка из щебня . Для такого типа фундамента хорошо подойдет щебень средней крупности. Слой материала должен быть равномерно распределен по всей рабочей площади, его толщина не должна быть менее 10 см.
• Монтаж теплоизоляции . В качестве утеплителя используются плиты из экструдированного пенополистирола. Утепление необходимо производить как по горизонтали, так и по вертикали основания.Толщина изоляции обычно составляет 100 мм. Утеплитель плотно прижимается к поверхности деревянного каркаса и опалубки. Во избежание смещения плит при монтаже их фиксируют саморезами, а в местах выхода коммуникаций делают небольшие отверстия.

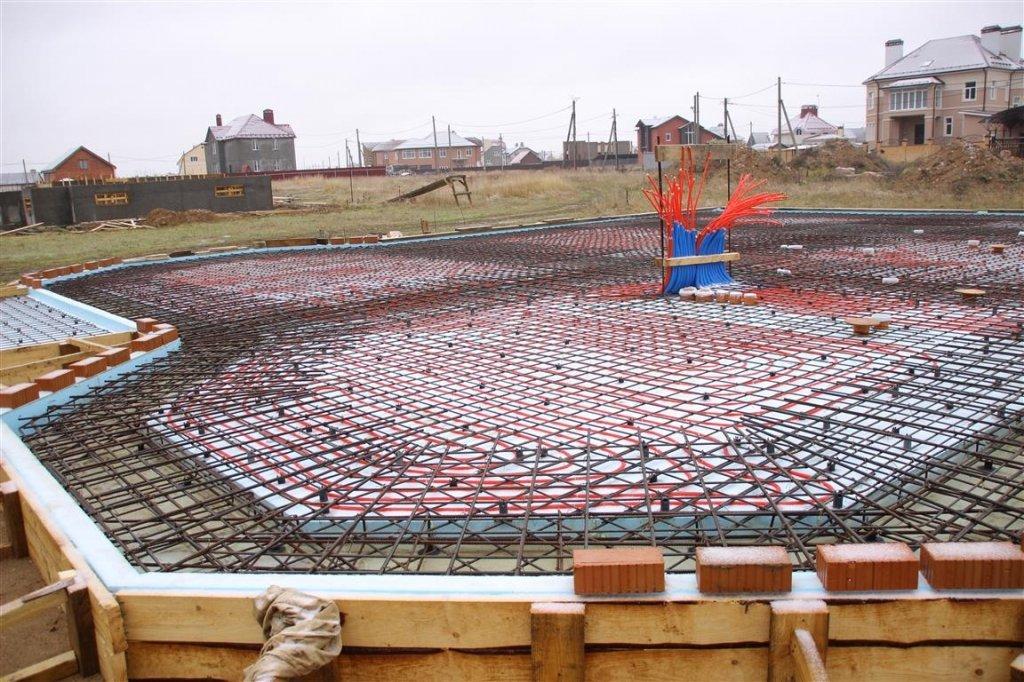

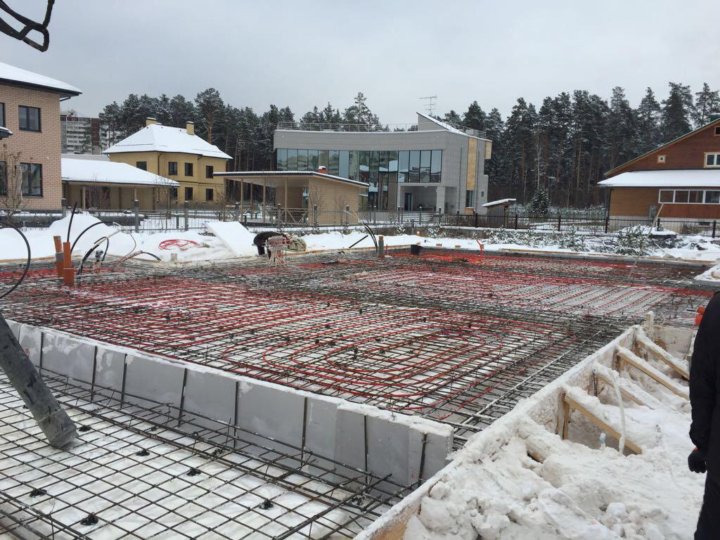

• Усиление . Этот вид работ выполняется в два этапа: сначала армируется ростверк каркаса, затем плоскость самой шведской плиты. В результате образуется арматурный каркас, выполненный из стержней, соединенных между собой вязальной проволокой.Чтобы не повредить утеплитель, каркас желательно собрать отдельно, а потом уложить уже в готовом виде. Кроме того, по всей площади основания крепится армирующая сетка из стержней диаметром не менее 10 мм и размером ячеек 15×15 см.

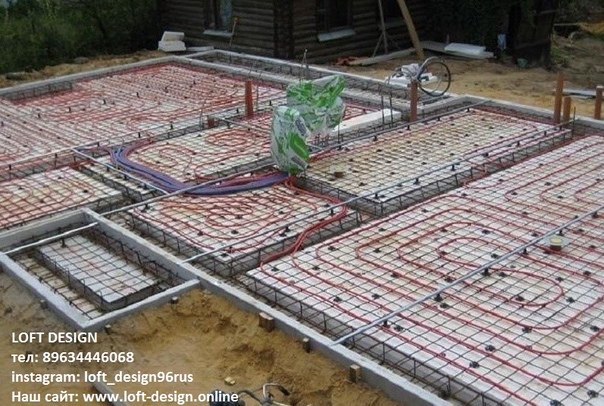

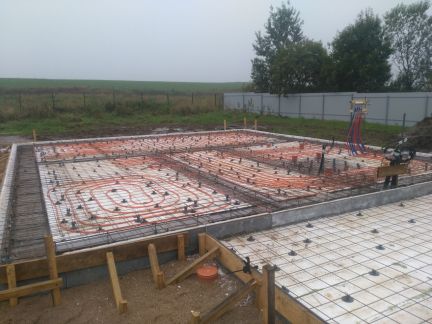

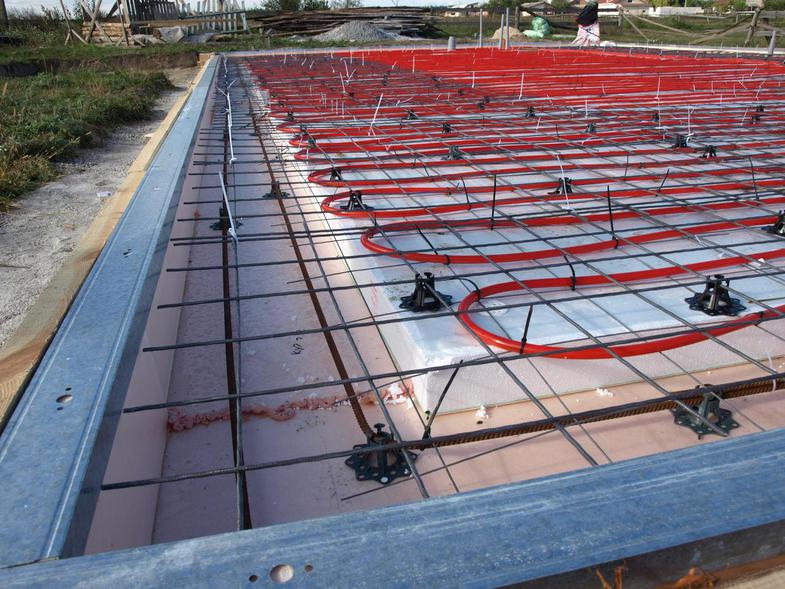

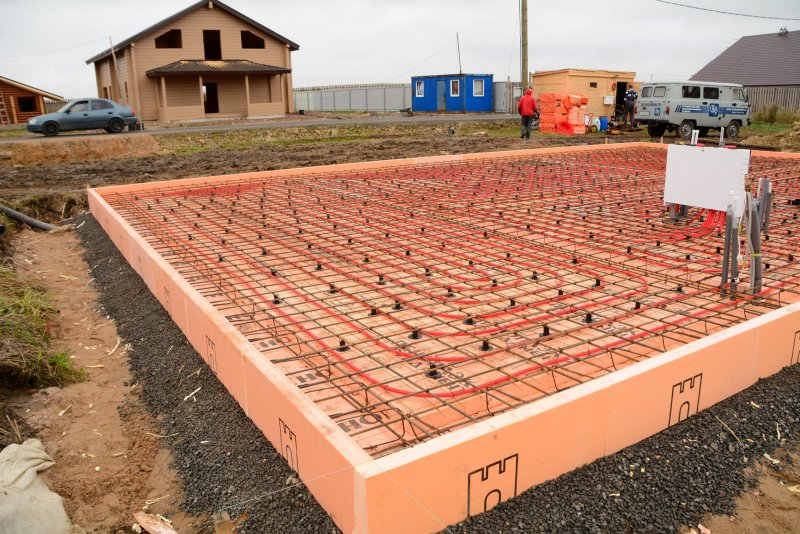

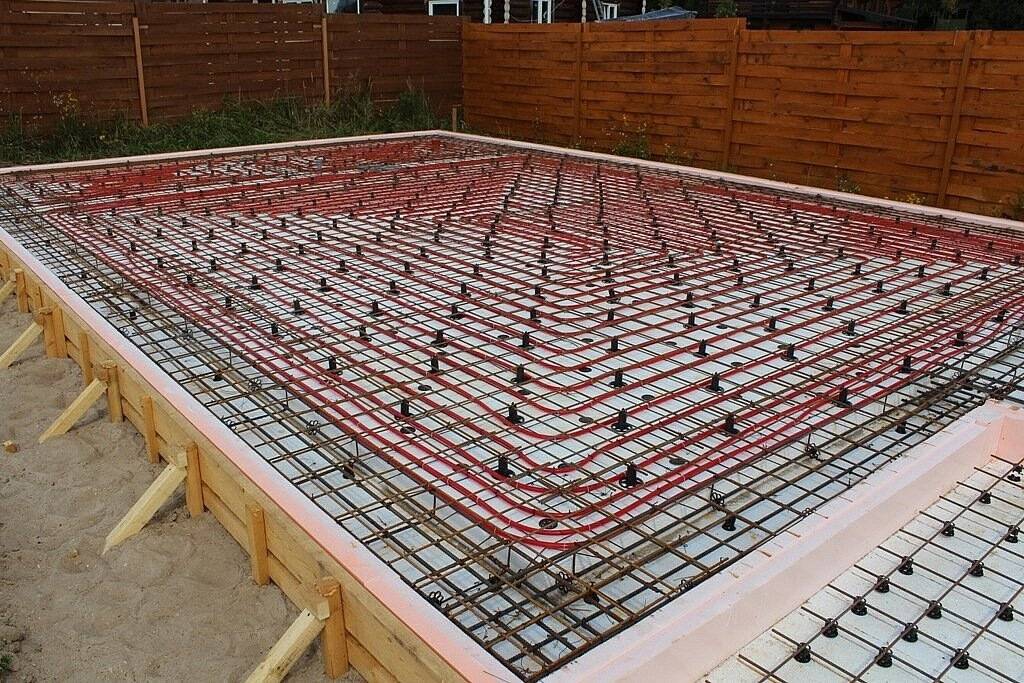

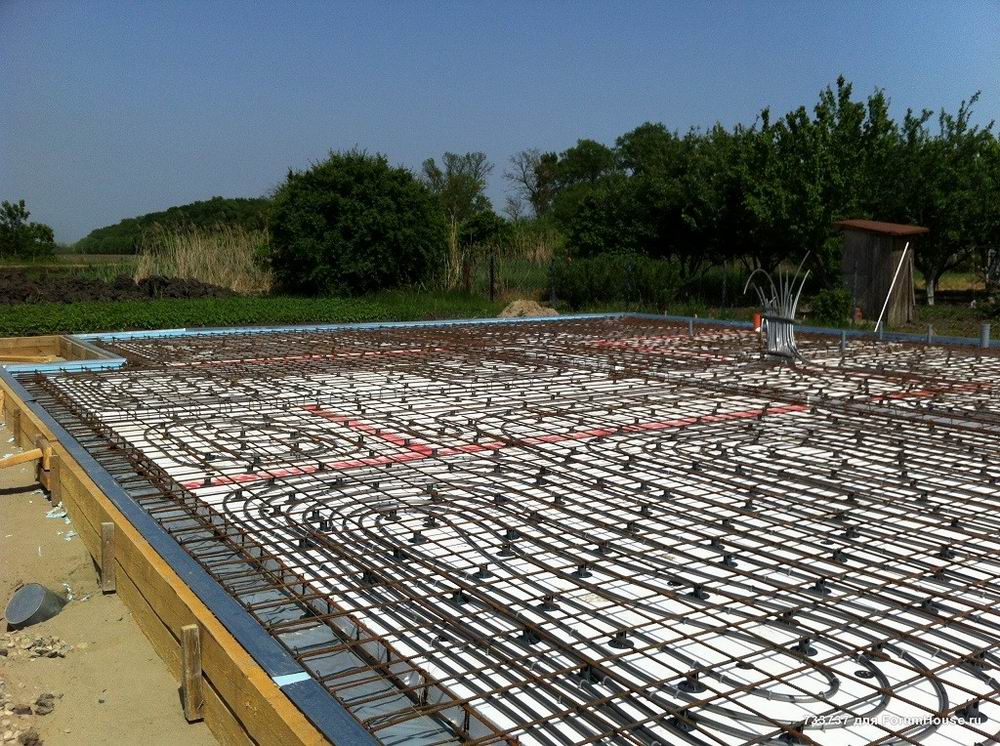

• Устройство системы теплого пола . Технология монтажа USB-фундамента предусматривает монтаж теплого пола непосредственно в фундаментную плиту. Благодаря этому первый этаж здания не требует дополнительного обогрева.По конструкции трубы укладываются на армирующую сетку и фиксируются нейлоновыми хомутами. Что касается коллектора, то его устраивают в подушке фундамента на высоте, указанной на чертежах. В местах, где трубы будут подниматься к коллектору, дополнительно монтируется гофрированная защита.

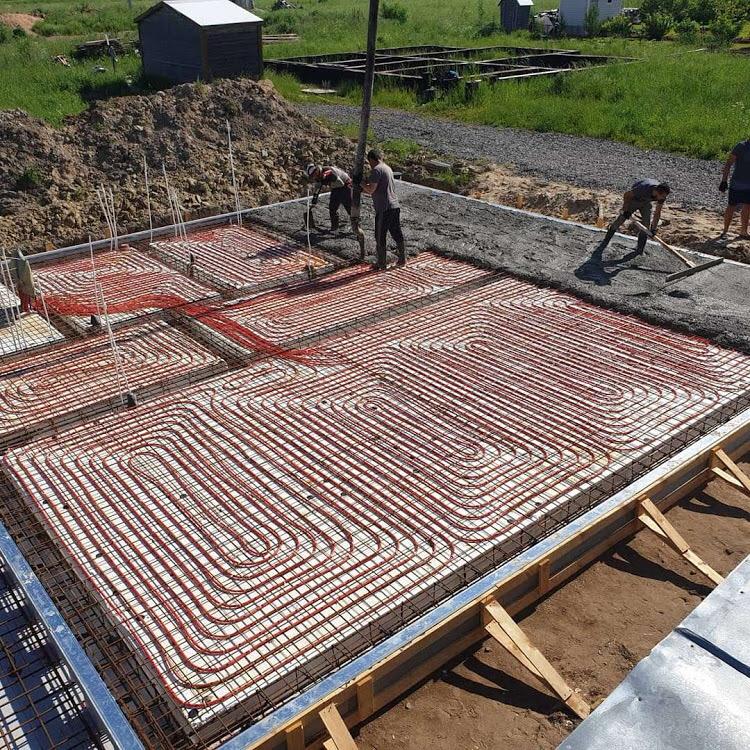

• Заливка бетона . Процесс бетонирования можно начинать только тогда, когда выполнены все вышеперечисленные этапы. Марка бетона выбирается в соответствии с проектом строительства.Упростить заливку поможет специальный бетононасос или автобетоносмеситель. Раствор равномерно распределяют по всей площади фундамента, следя за тем, чтобы труднодоступные места не оказались пустыми. Рекомендуется использовать свежеприготовленный бетон; по окончании заливки рабочие швы смачивают водой и обрабатывают грунтовкой.

Подводя итоги, можно сказать, что монтаж СШП фундамента не представляет особой сложности, но для того, чтобы фундамент был прочным и надежным, каждый из вышеперечисленных этапов следует выполнять строго придерживаясь технологии, и не забывать сделать контроль качества.

Если соблюдены все нормы строительства, то фундамент УСП станет теплой и прочной опорой для дома.

Советы

В последнее время при строительстве новостроек стараются применять инновационные технологии – это касается не только возведения каркаса, но и фундамента. Большинство строителей выбирают для монтажа цоколя шведские панели, так как они обладают отличными эксплуатационными характеристиками и имеют положительные отзывы. При возведении такого фундамента стоит учитывать некоторые рекомендации специалистов .

• Вам необходимо начать работу с дизайна. Для этого определяется план здания, выбирается материал для кровли и стен, так как от этих показателей зависит нагрузка на основание. Также важно рассчитать ширину фундамента под несущими стенами. Дизайн лучше всего доверить опытным специалистам, но если есть личные навыки, то справиться с этим можно и самостоятельно.
• При монтаже важно обращать внимание на правильность размещения плит, особенно те случаи, когда материал имеет не прямоугольную, а сложную геометрию.

Чем меньше стыков в основании, тем меньше риск протечек. Поэтому идеальным считается вариант, при котором под плитой отсутствуют стыки.

• Чтобы затраты на последующую отделку здания были небольшими, поверхность будущих плит необходимо предварительно выровнять.
• Толщина шведских плит определяется индивидуально для каждого проекта, так как напрямую зависит от нагрузок.
• Устройство дренажной системы считается важным моментом при закладке фундамента УСП.Если это сделать с ошибками, то могут возникнуть проблемы с отводом грунтовых вод.
• При монтаже труб в фундамент необходимо проложить несколько дополнительных каналов и кабелей. Они пригодятся, если в будущем потребуется проложить новую систему коммуникаций.
• После установки теплых полов перед заливкой бетона необходимо проверить качество обогрева. Для этого трубы заполняют водой и проводят опрессовку. Если герметизация нарушена, то появится течь, которую придется устранять.Давление в системе теплого пола должно быть в пределах 2,5-3 атм.

• После заливки бетона дается время на застывание основания. Как правило, это занимает не более недели. Приступать к дальнейшему строительству можно только тогда, когда поверхность приобретет прочность. В жаркое время года бетон рекомендуется увлажнять и накрывать пленкой.
• Для бетонирования основного слоя лучше всего выбирать бетон марки М300 – он гарантирует надежное основание.
• По окончании работ цоколь можно отделать любым материалом, но особенно красиво смотрится отделка искусственным камнем.
• Нельзя использовать этот тип фундамента для строительства домов выше двух этажей.
• Для устройства фундамента не нужно копать глубокий котлован – достаточно подготовить яму глубиной 40-50 см. Подготовленную яму желательно обработать химическими препаратами – это поможет остановить рост растительности.

Плиты утеплителя следует укладывать в шахматном порядке – в противном случае комбинированные стыки вызовут появление холода.

Фундаменты мелкого заложения с защитой от мороза — Бетонная сеть

Что такое морозозащитные фундаменты мелководья и для чего они используются?

Согласно большинству строительных норм и правил в странах с холодным климатом, фундаментные фундаменты должны располагаться ниже линии промерзания, глубина которой на севере Соединенных Штатов может составлять около 4 футов. Цель – защитить фундаменты от морозного пучения.

Существует исключение из этого стандарта: многие нормы разрешают фундаменты лежать выше линии промерзания, если они «защищены от промерзания».«Однако утверждение зависит от местных должностных лиц и может потребовать специальной инженерии. Издание 1995 года Совета американских строительных чиновников (CABO) Кодекса жилищного строительства на одну и две семьи включает упрощенные рекомендации по строительству домов из плит на уровне земли с неглубоким фундаментом. которые защищены от мороза жесткой пенопластовой изоляцией

Мелкозаглубленный фундамент с защитой от мороза (FPSF) является практической альтернативой более глубоким и дорогостоящим фундаментам в холодных регионах с сезонным промерзанием грунта и возможностью морозного пучения.

Найти подрядчиков по плитам и фундаментам рядом со мной

На рис. 1 показаны FPSF и обычный фундамент. FPSF включает в себя стратегически размещенную изоляцию для увеличения глубины промерзания вокруг здания, что позволяет устанавливать фундамент до 16 дюймов даже в самых суровых климатических условиях. Наиболее широкое использование было в странах Северной Европы, где за последние 40 лет было успешно построено более миллиона домов FPSF. FPSF считается стандартной практикой для жилых зданий в Скандинавии.

Ресурсы FPSF

История морозозащитных мелкозаглубленных фундаментов

Результаты исследования HUD FPSF

Преимущества FPSF

и FPSF

Frost Action and Foundations (подробности о том, как работает морозное пучение)

Типы изоляции, разрешенные для FPSF

Типы FPSF

Применение и ограничения FPSF

FPSF в отапливаемых зданиях

FPSF в неотапливаемых зданиях

Рекомендуемые методы строительства и детали

Упрощенный метод проектирования

Подробный метод для отапливаемых зданий

Как работает FPSF

Технология защиты от мороза мелкозаглубленного фундамента учитывает тепловое взаимодействие фундамента здания с грунтом.Поступление тепла в грунт от зданий эффективно увеличивает глубину промерзания по периметру фундамента. Этот эффект и другие условия, регулирующие промерзание грунта, показаны на рис. 2.

Важно отметить, что линия промерзания поднимается возле фундамента, если здание отапливается. Этот эффект усиливается, когда вокруг фундамента стратегически размещена изоляция. FPSF также работает в неотапливаемых зданиях, сохраняя геотермальное тепло под зданием.Неотапливаемые участки домов, такие как гаражи, могут быть построены таким образом.

На рис. 3 показан процесс теплообмена в FPSF, который приводит к увеличению глубины промерзания вокруг здания. Изоляция по периметру фундамента сохраняет и перенаправляет потери тепла через плиту в почву под фундаментом. Геотермальное тепло от подстилающего грунта также способствует увеличению глубины промерзания вокруг здания.

FPSF наиболее подходят для домов из плит на уровне земли на участках с уклоном от среднего до низкого.Однако этот метод можно эффективно использовать в подвалах с выходом из дома, утеплив фундамент на стороне дома, обращенной вниз, что устраняет необходимость в ступенчатом фундаменте. FPSF также полезны для проектов реконструкции отчасти потому, что они сводят к минимуму нарушение площадки. В дополнение к жилым, коммерческим и сельскохозяйственным зданиям технология применялась к автомагистралям, плотинам, подземным коммуникациям, железным дорогам и земляным насыпям.

Дополнительные распространенные вопросы и ответы

Номер вопроса1: Как изоляция предотвращает морозное пучение?

Морозное пучение может произойти только при наличии всех следующих трех условий: 1) почва восприимчива к морозу (большая фракция ила), 2) имеется достаточное количество влаги (почва имеет насыщение выше примерно 80 процентов) и 3) суб- мороз проникает в почву. Удаление одного из этих факторов сведет на нет возможность повреждения морозом. Изоляция, как требуется в этом руководстве по проектированию, предотвратит промерзание подстилающего грунта (дюйм полистироловой изоляции, R4.5, имеет эквивалентное R-значение в среднем около 4 футов почвы). Использование изоляции особенно эффективно на фундаменте здания по нескольким причинам. Во-первых, теплопотери сводятся к минимуму при хранении и направлении тепла в грунт фундамента, а не наружу через вертикальную поверхность стены фундамента. Во-вторых, горизонтальная изоляция, выступающая наружу, будет отводить влагу от фундамента, дополнительно сводя к минимуму риск повреждения от мороза. Наконец, из-за изоляции линия промерзания будет подниматься по мере приближения к фундаменту.Поскольку силы морозного пучения действуют перпендикулярно линии промерзания, силы пучения, если они присутствуют, будут действовать в горизонтальном направлении, а не вверх.

Вопрос № 2: Влияет ли тип почвы или напочвенный покров (например, снег) на требуемую теплоизоляцию?

В соответствии с конструкцией предлагаемые требования к изоляции основаны на наихудшем состоянии грунта, когда на почве нет снега или органического покрытия. Кроме того, рекомендуемая изоляция эффективно предотвратит промерзание всех морозоустойчивых почв. Из-за поглощения тепла (скрытой теплоты) во время замерзания воды (фазового перехода) повышенное количество почвенной воды будет иметь тенденцию к замедлению промерзания или изменения температуры почвенно-водной массы. Поскольку почвенная вода увеличивает теплоемкость почвы, она еще больше увеличивает сопротивление замерзанию за счет увеличения «тепловой массы» почвы и добавления значительного скрытого теплового эффекта. Таким образом, предлагаемые требования к изоляции основаны на наихудшем случае, илистой почве с достаточной влажностью, чтобы допустить морозное пучение, но не настолько, чтобы сам грунт резко сопротивлялся проникновению линии промерзания.На самом деле крупнозернистая почва (не восприимчивая к заморозкам) с низким содержанием влаги промерзает быстрее и глубже, но без риска повреждения от мороза. Таким образом, предлагаемые рекомендации по изоляции эффективно уменьшают морозное пучение для всех типов почвы при различной влажности и состоянии поверхности.

Вопрос №3: Как долго утеплитель будет защищать фундамент?

Этот вопрос очень важен при защите домов или других сооружений с длительным сроком службы. Способность изоляции работать в подземных условиях зависит от типа продукта, сорта и влагостойкости. В Европе изоляция из полистирола использовалась для защиты фундаментов почти 40 лет без опыта морозного пучения. Таким образом, при правильной настройке значений R для подземных условий эксплуатации как экструдированный полистирол (XPS), так и вспененный полистирол (EPS) могут использоваться с гарантией производительности. В Соединенных Штатах XPS изучался для проектов шоссе и трубопроводов на Аляске, и было обнаружено, что после 20 лет службы и не менее 5 лет погружения в воду XPS сохраняет свое R-значение (ссылка.Макфадден и Беннетт, Строительство в холодных регионах: руководство для планировщиков, инженеров, подрядчиков и менеджеров, J. Wiley & Sons, Inc., 1991. стр. 328-329). В целях обеспечения качества как XPS, так и EPS можно легко идентифицировать по маркировке, соответствующей действующим стандартам ASTM.

Вопрос № 4: Что произойдет, если система отопления выйдет из строя зимой?

При всех видах строительства потери тепла через пол здания способствуют накоплению геотермального тепла под зданием, которое в зимнее время выделяется по периметру фундамента. Использование утепленных фундаментов эффективно регулирует потери накопленного тепла и замедляет проникновение линии промерзания в период отказа или снижения температуры в системе отопления. Обычные фундаменты, как правило, с меньшей изоляцией, не обеспечивают такого уровня защиты, и мороз может быстрее проникать через стену фундамента во внутренние помещения под плитой перекрытия. При замерзании (замерзании связи между водой в почве и стеной фундамента) мороз не должен проникать под фундамент, чтобы быть опасным для легкой конструкции.В этом смысле защищенные от мороза фундаменты более эффективны в предотвращении повреждений от мороза. Предлагаемые требования к изоляции основаны на высокоточной информации о климате, подтвержденной 86-летними записями зимних заморозков для более чем 3000 метеостанций в Соединенных Штатах. Изоляция рассчитана на то, чтобы предотвратить промерзание грунта фундамента в течение 100-летнего периода повторяемости зимних заморозков с особенно строгими условиями отсутствия снега или почвенного покрова. Даже в этом случае маловероятно, что при таком событии не будет снежного покрова, достаточно высокой влажности грунта и длительной потери тепла в здании.

Вопрос № 5: Почему необходимо большее количество изоляции в углах фундамента?

Потери тепла происходят наружу от стен фундамента и, следовательно, усиливаются вблизи внешнего угла из-за комбинированных потерь тепла с двух смежных поверхностей стен. Следовательно, для защиты углов фундамента от повреждения морозом в угловых зонах требуется большее количество изоляции. Таким образом, утепленная конструкция фундамента обеспечит дополнительную защиту в углах, где риск повреждения морозом выше.

Вопрос № 6: Какой опыт использования этой технологии в США?

Изолированные фундаменты с защитой от замерзания использовались еще в 1930-х годах Фрэнком Ллойдом Райтом в районе Чикаго. Но с тех пор европейцы взяли на себя инициативу в применении этой концепции в течение последних 40 лет. В настоящее время в Норвегии, Швеции и Финляндии насчитывается более 1 миллиона домов с изолированным неглубоким фундаментом, что признано стандартной практикой в ​​строительных нормах и правилах. В Соединенных Штатах изоляция использовалась для предотвращения морозного пучения во многих специальных инженерных проектах (т.д., автомобильные дороги, дамбы, трубопроводы и инженерные сооружения). Его использование на фундаментах домов было принято местными нормами на Аляске, и он нашел разрозненное использование в некодированных районах других штатов. Вполне вероятно, что в Соединенных Штатах (включая Аляску) есть несколько тысяч домов с различными вариантами изолированных фундаментов с защитой от мороза.

Для проверки технологии в США было построено пять тестовых домов в Вермонте, Айове, Северной Дакоте и на Аляске. Дома были оборудованы автоматизированными системами сбора данных для мониторинга температуры земли, фундамента, перекрытий, внутренней и наружной температуры в различных местах вокруг фундамента.Наблюдаемые характеристики соответствовали европейскому опыту в том, что изолированные фундаменты предотвращали промерзание и вздутие грунта фундамента даже в суровых климатических и почвенных условиях (см. Министерство жилищного строительства и городского развития США, «Защищенные от замерзания мелководные фундаменты для жилищного строительства» , Вашингтон, округ Колумбия, 1993).

Вопрос № 7: Насколько энергоэффективны и удобны плитные фундаменты с морозозащитным основанием?

Требования к изоляции фундаментов с защитой от замерзания являются минимальными требованиями для предотвращения повреждений от замерзания.Требования обеспечат удовлетворительный уровень энергоэффективности, комфорта и защиты от конденсации влаги. Поскольку эти требования являются минимальными, может применяться дополнительная изоляция для достижения особых целей комфорта или более строгих энергетических норм.

Вопросы строительства FPSF

Эти вопросы относятся к строительству любых FPSF:

Мостики холода . Мостики холода образуются, когда строительные материалы с высокой теплопроводностью, такие как бетон, подвергаются прямому воздействию наружных температур. Изоляция фундамента должна быть размещена таким образом, чтобы сохранялась непрерывность с изоляцией ограждающей конструкции дома. Мостики холода могут увеличивать вероятность морозного пучения или, по крайней мере, создавать локальное понижение температуры или образование конденсата на поверхности плиты. При строительстве необходимо соблюдать осторожность, чтобы обеспечить правильную установку изоляции.

Дренаж . Хороший дренаж важен для любого фундамента, и FPSF не является исключением. Изоляция работает лучше в более сухих почвенных условиях.Убедитесь, что изоляция грунта надлежащим образом защищена от избыточной влаги с помощью надежных методов дренажа, таких как наклон уклона в сторону от здания.

Изоляция всегда должна располагаться выше уровня грунтовых вод . Слой гравия, песка или подобного материала рекомендуется для улучшения дренажа, а также для обеспечения гладкой поверхности для размещения любой изоляции горизонтального крыла. Для ненагреваемых конструкций FPSF требуется дренажный слой толщиной не менее 6 дюймов.Помимо минимальной глубины фундамента в 12 дюймов, требуемой строительными нормами и правилами, дополнительная глубина фундамента, требуемая конструкцией FPSF, может состоять из уплотненного, не восприимчивого к морозу насыпного материала, такого как гравий, песок или щебень.

Температура поверхности плиты (влажность, комфорт и энергоэффективность). Минимальные уровни изоляции, предписанные в данной методике проектирования, защищают грунт фундамента от мороза. Они также обеспечивают удовлетворительную температуру поверхности плиты для предотвращения конденсации влаги и обеспечения минимальной степени теплового комфорта.Поскольку процедура проектирования предусматривает минимальные требования к изоляции, изоляция фундамента может быть увеличена для удовлетворения особых потребностей, касающихся этих вопросов и энергоэффективности. Успешное ограничение образования мостиков холода имеет решающее значение — использование технологии стенки ствола и плиты, по сути, добавляет второй тепловой разрыв между плитой и стенкой ствола. Увеличение толщины изоляции вертикальной стены сверх минимальных требований по защите от замерзания также повысит энергоэффективность и тепловой комфорт.Выбор отделочного материала для пола, такого как ковровое покрытие, уменьшает поверхностный контакт между обитателем и плитой, создавая ощущение тепла.

Обогреваемые плиты и энергоэффективность . Процедура проектирования FPSF может применяться ко всем технологиям плиты на уровне земли, в том числе с подогревом внутри плиты, который обеспечивает превосходный тепловой комфорт. Если используется внутриплитная система отопления, рекомендуется дополнительная изоляция под плитой и по периметру для повышения энергоэффективности.

Защита изоляции . Поскольку вертикальная изоляция стены вокруг фундамента простирается выше уровня земли и подвержена воздействию ультрафиолетового излучения и физическим воздействиям, эта часть должна быть защищена покрытием или покрытием, которое является прочным и долговечным. Некоторые методы, которые следует рассмотреть, включают систему отделки штукатуркой или аналогичные покрытия, наносимые кистью, предварительно покрытые изоляционные материалы, гидроизоляцию и фанеру, обработанную под давлением. Строитель всегда должен проверять совместимость таких материалов с изоляционной плитой.Защитную отделку следует наносить перед обратной засыпкой, так как она должна выступать не менее чем на четыре дюйма ниже уровня земли. Кроме того, изоляция из полистирола легко разрушается углеводородными растворителями, такими как бензин, бензол, дизельное топливо и смола. Следует соблюдать осторожность, чтобы предотвратить повреждение изоляции во время обращения, хранения и обратной засыпки. Кроме того, если термиты вызывают беспокойство, рекомендуется стандартная профилактическая практика, такая как обработка почвы, защита от термитов и т. д.

Характеристики изоляции . Поскольку некоторые изоляционные материалы сопротивляются поглощению воды менее эффективно, чем другие, что, в свою очередь, ухудшает их тепловое сопротивление (значения R), выбор изоляционного материала должен быть тщательным. Следующие эффективные значения R должны использоваться для определения толщины изоляции, необходимой для этого применения: пенополистирол типа II — 2,4 R на дюйм; Экструдированный пенополистирол типов IV, V, VI, VII — 4,5 Р за дюйм; Пенополистирол тип IX — 3,2 Р за дюйм. Для специальных применений, таких как несущие структурные нагрузки от фундаментов, могут потребоваться полистиролы более высокой плотности для требуемой прочности на сжатие.Застройщик обращается к производителям за информацией о конкретном продукте.

Дверные проемы и пороги . В дверных проемах, где порог выступает за вертикальную изоляцию стены, изоляция должна быть вырезана в соответствии с требованиями, чтобы обеспечить прочную блокировку для соответствующей опоры и крепления порога. Размер вырезов должен быть минимальным.

Ландшафтный дизайн и изоляция крыльев. В ситуациях, когда требуется изоляция широкого горизонтального крыла (например,g. , шириной более 3-4 футов), это может сдерживать размещение больших насаждений рядом с домом. В некоторых из этих случаев использование более толстой изоляции крыла или увеличение глубины фундамента уменьшит требуемую ширину изоляции крыла.

Высота фундамента . Учитывая, что большинство изоляционных плит из полистирола обычно доступны шириной 24 дюйма и 48 дюймов, 24 дюйма становится практической высотой для многих фундаментов. Это обеспечивает 16 дюймов фундамента ниже уровня земли и 8 дюймов выше уровня земли.

Земляные работы . Как правило, для FPSF достаточно легкого оборудования, поскольку земляные работы не требуются. Как и в случае любого фундамента, органические слои почвы (верхний слой почвы) должны быть удалены, чтобы фундамент мог опираться на твердую почву или уплотненные насыпи.

Планирование строительства. Фундамент должен быть завершен, а здание ограждено и отапливается до наступления морозов, аналогично обычной строительной практике.

преимущества технологии. Проведение изоляционных мероприятий в процессе строительства

На неустойчивых грунтах сложно устроить прочный фундамент. В таких случаях используется плитное основание. Он выступает в качестве основания небольшого углубления, оплывая по участку, при перемещении грунтовых масс. Поскольку вся конструкция движется, разрушающих напряжений не возникает.

Для правильной работы этого типа фундамента он должен быть защищен от промерзания.Утепление монолитной фундаментной плиты:

• предотвращает разрушение бетона от перепада температур;
• способствует утеплению пола первого этажа;
• позволяет экономить на отоплении здания;
• уменьшает пучение грунта под зданием.

Выбор утеплителя

Не всякий, даже самый эффективный материал подходит для работы в земле или вблизи нее.При выборе материала необходимо руководствоваться:

• влагостойкость. Насыщаясь водой из почвы, изделие теряет теплоизоляционные свойства. Расширяясь при замерзании, влага нарушает целостность покрытия, сводя всю работу на нет;
Сила
• . Сезонные перемещения грунтовых масс создают ощутимое давление на материал. Особенно это заметно на каменистых почвах. Острые края могут продавить продукт, оставив в нем трещины или разрывы;
• устойчивость к агрессивным средам.Почвы часто химически и биологически активны. Подземные воды могут содержать высокие концентрации солей. Все эти факторы приводят к преждевременному разрушению изоляции.

При устройстве утеплителя внутри здания материал должен быть негорючим. При возможности воспламенения не должны выделяться вредные вещества, способные вызвать удушье.

При этом срок службы утеплителя не должен быть меньше срока службы отделочного материала.В этом случае вам не придется менять его до того, как покрытие устареет. В противном случае вам придется демонтировать отделочный лист, который еще соответствует стандартам.

Часто экструдированный пенополистирол используют для работ нулевого цикла. Утепление фундаментной плиты пенополистиролом, выполненное по всем правилам, позволяет не беспокоиться о сохранности бетона и экономии тепла.

Характеристики пенополистирола

Пенополистирол применяется для теплоизоляции фундаментной плиты:

• снаружи;
• изнутри;
• в корпусе из бетона

Технология внешней изоляции

Высота таблички может быть от полуметра.Промерзание по периметру наиболее опасно для фундамента. Поэтому в основном утеплитель крепится именно на боковые поверхности.

Перед тем, как покрыть фундамент слоем утеплителя, его необходимо гидроизолировать. Несмотря на то, что пенополистирол водонепроницаем, покрытие не бесшовное. В швы между плитами проникает влага, которая может разрушить плиту.

Гидроизоляция происходит путем нанесения битумной мастики или оплавления по поверхности и краям парафиновой плиты. Второй способ более экономичен и надежен. С помощью газовой горелки расплавляются кусочки парафина. Материал равномерно распределяется по поверхности, впитываясь в нее.

Воск закрывает поры бетона, создавая барьер для влаги. Полная адгезия способствует исключению отслаивания изоляции. Это означает, что вы можете легко прикрепить к нему обогреватель.

монтируются на клей или на цементно-песчаный раствор. Первый вариант позволяет проводить утепление при минусовой температуре.Подземная часть фиксируется только приклеиванием. Это необходимо во избежание нарушения гидробарьера.

Цокольная часть утепления плитного фундамента пенополистиролом дополнительно фиксируется пластиковыми дюбелями. Для этого в приклеенных пластинах просверливаются отверстия. Они проходят через весь утеплитель и часть фундамента.

Клей наносится по периметру пластины и несколькими полосами в центре. Выдерживается 1 минута и пластина прижимается к поверхности на пару минут. После приклеивания нижние плиты присыпают слоем песка. Это помогает зафиксировать их в монтажном положении.

Второй ряд утеплителя монтируется со смещенными швами. Желательно сделать перевязку и горизонтальные швы. Это помогает избежать мостиков холода.

Если толщины плит недостаточно, утепление проводят в два слоя. Изделия берут максимальной толщины, чтобы избежать монтажа нескольких слоев. Плиты верхнего слоя должны перекрывать швы нижних.

Фиксация зонтами осуществляется в пяти точках пластины. Дюбеля монтируются после полной оклейки плит, но не позднее, чем через три дня.

После монтажа швы заделываются монтажной пеной. Лишнюю пену срезают и поверхность оштукатуривают по сетке. Сетка необходима для лучшего сцепления пенополистирола и штукатурки.

Технология внутренней изоляции

При утеплении монолитной фундаментной плиты изнутри материал укладывают двумя способами:

• Поверх плиты;
• В корпусе из бетона.

При первом способе последовательность работ следующая:

• гидроизоляция устраивается на фундаментной плите с выходом на стену;
поверх гидроизоляционного слоя прикручиваются
• лаг;
• между лагами устраивается слой утеплителя;
• на лаги поверх утеплителя крепится гидроизоляционная пленка;
• на пленку крепится дощатое основание, фанера или плиты ОСП;
• на черновой пол укладывается подложка из пробки, пенополиэтилена или хвои.На него монтируется чистовой пол.

Можно обойтись без лагов. В этом случае плитный фундамент полностью утепляют пенополистиролом. Материал укладывается сплошным слоем. Сразу поверх нее укладывают подложку и финишное напольное покрытие.

При установке в бетон выполняются следующие работы:

• опорная плита гидроизолирована;
• устраивают слой утеплителя толщиной не менее 100 мм.Лучше использовать изделия с замковой системой;
• на утеплитель укладывается пленка ПВХ плотностью не менее 1,42 г/см3;
Уложена армирующая сетка
• . В его роли может выступать кладочная сетка с ячейкой 100*100 мм;
• поверхность заливается стяжкой не тоньше 5 см;
• финишное покрытие укладывается на стяжку.

Для внутренней изоляции следует использовать только самозатухающий пенополистирол. Для укладки под стяжку можно использовать изделия класса горючести Г4.

Изоляция тела фундаментной плиты

Теплый бетон используется во многих областях строительства. Его можно приобрести в виде готовой смеси или изготовить в условиях строительной площадки. Для приготовления в исходную смесь для формирования плиты фундамента добавляют гранулированный пенополистирол.

Для устройства элементов конструкции используется полистиролбетон плотностью D1200. При приготовлении 1 куба в состав входит:

• 300 кг цемента М400;
• 1.1 м3 гранул пенополистирола. Лучше использовать гранулированный, а не дробленый материал. Имеет форму шара, что приводит к лучшему обволакиванию цементной смеси;
• 800 кг песка;
• ПОДУШКА. Часто добавляют омыленную смолу. Его присутствие в составе обеспечивает лучшую адгезию и повышает теплозащитные свойства.

При создании такого бетона нужно помнить об усадке. Он составляет 1 мм на 1 м поверхности.Плите необходимо некоторое время постоять после отверждения. На поверхности необходимо устроить выравнивающую стяжку.

Класс горючести такого изделия – Г1. Сам бетон не горит, а вот гранулы утеплителя подвергаются огню. В результате в теле фундаментной плиты образуются поры. Они уменьшают плотность конструкции и повышают ее влагопоглощение.

Теплопроводность такой плиты будет примерно 0,105 Вт/(м*С).Изделие требует дополнительного утепления плитного фундамента снизу. Толщина теплоизоляционного материала будет меньше, чем у простого бетона.

Выбор вида и технологии утепления фундаментной плиты зависит от конструктивных особенностей здания и строительной площадки. Выбор оптимального решения осуществляется на основании данных теплотехнического расчета и сравнения сметной стоимости.

Плитное основание выдерживает значительные внешние воздействия и подходит для строительства в районах со сложными, неустойчивыми грунтами, склонными к морозному пучению, с высоким уровнем грунтовых вод.Утепление фундаментной плиты поможет значительно снизить теплопотери через основание и уменьшить влияние морозного пучения грунта. Здание при движении грунта поднимается и опускается вместе с фундаментом, предохраняющим конструкцию дома от растрескивания.

общая информация

Конструкция плитного основания состоит из слоев:

• геотекстиль укладывается полосами внахлест на песчаный слой, стыки проклеиваются скотчем;
• насыпать гравий, слоем 15-20 см;
• залить выравнивающим слоем цементного раствора толщиной 5-10 см;
• обязательно изолировать конструкцию от влаги с помощью рулонных или обмазочных материалов;
• устроить теплосберегающий слой;
• покрытие полиэтиленовой пленкой с нахлестом полос по 20 см;
• уложить армирующую сетку;
• залитый бетоном.

Монтаж и утепление плитно-монолитного фундамента дорого из-за большого расхода строительных материалов. Когда грунт промерзает на большую глубину и требуется значительное заглубление ленточного фундамента, монтаж плит будет дешевле, а земляных работ потребуется меньше.

Преимущества плитного фундамента

Плитное основание имеет следующие преимущества:

• бетонная плита выполняет функции перекрытия первого этажа, что еще больше снижает затраты на ее монтаж;
• – отличный вариант для фундамента дома, строительство которого ведется на плавучих грунтах, плита и весь дом с ней перемещаются одновременно с грунтом;
• монтировать плиту можно на любом типе грунта, даже на торфяниках и заболоченных участках;
• плита возводится выше уровня промерзания грунта; благодаря песчаной подушке морозное пучение практически не влияет на конструкцию;
• Плита железобетонная не подвержена усадке;
• подходит для строительства до 3-х этажей.

Утепление фундаментной плиты надежно предохраняет ее от деформации при сезонном пучении грунта и продлевает срок эксплуатации строения.

Преимущества плитной теплоизоляции

В качестве теплоизоляционного материала применяют пенополистирол, пенополистирол, пенополиуретан. Минеральная вата не подходит из-за низкой прочности и высокого влагопоглощения.

Есть технология монтажа шведской плиты. Основное отличие состоит в том, что бетонная конструкция построена на слое теплосберегающего материала, благодаря которому грунт под домом не промерзает и не вздымается.

Основными преимуществами шведской плиты являются:

• возведение фундамента и прокладка коммуникаций выполняются в одном технологическом цикле;
• теплосберегающий слой позволяет повысить эффективность теплого пола;
• монтаж фундамента осуществляется без привлечения большого количества строительной техники.

Вокруг здания предусмотрена дренажная система, состоящая из труб для отвода дождевых и талых вод.

Конструкция плиты способствует передаче всех нагрузок от здания на слой теплосберегающего материала, поэтому к используемым материалам предъявляются повышенные требования.

Недостатки плитного фундамента

Плитный фундамент не всегда лучший вариант. Всегда необходимо заранее провести все необходимые расчеты и выбрать наиболее подходящий тип фундамента для дома.

Недостатки плиты:

• не подходит для возведения на участках с уклоном;
• построить дом с цокольным этажом на плите, нужно углублять на большую глубину, будет очень дорого;
• затруднен ремонт коммуникаций под фундаментной плитой;
• при строительстве зимой потребуются дополнительные затраты на прогрев бетона и поддержание нужной температуры на площадке.

Плитный фундамент возводят только тогда, когда ленточный фундамент невозможен.

Материалы для утепления

В таблице представлены материалы, используемые для утепления фундаментной плиты и их характеристики:

№	Теплоизоляционный материал	Технические характеристики
1	Пенополистирол	Состоит из ячеек, заполненных воздухом. Выпускается в виде листов, имеет недостаточную плотность, поэтому его поверхность нуждается в дополнительной защите.
2	Пенополистирол экструдированный	Способен выдерживать значительные сжимающие нагрузки без изменения размеров и структуры. Выпускается в виде прямоугольных листов с небольшими ячейками, заполненными воздухом. Укладывайте листы в 1 или 2 слоя. Второй слой нужно раскладывать так, чтобы швы листов первого и второго рядов не пересекались. При монтаже предусмотреть отверстия для отвода влаги.
3	пенополиуретан	Это разновидность вспененного пластика с множеством пор, заполненных пузырьками воздуха.Состав готовится непосредственно на строительной площадке. Два компонента смешиваются, в результате чего образуется плотная твердая пена, которую наносят на поверхность. Утепленная пенополиуретаном плита имеет высокие показатели тепло- и звукоизоляции, устойчива к влаге. Относится к слабогорючим материалам, а некоторые марки относятся к трудногорючим.

Чаще всего в качестве утеплителя под фундаментную плиту используют экструдированный пенополистирол.

Монтаж утепленной плиты

Возведение монолитно-плитного фундамента требует выполнения всех расчетов с учетом геологических, климатических условий и массы домостроения.

Утепление плитного фундамента позволяет сэкономить значительные средства на обогрев помещения в процессе эксплуатации.

Подготовка площадки

На этапе проектирования в проекте необходимо учитывать, что площадка под фундаментную плиту должна быть шире домостроения не менее чем на 1 м с каждой стороны.

Инструкция по выполнению подготовительных работ:

1. Участок, на котором ведется строительство, очищается от мусора, корневой системы деревьев и кустарников.
2. Разметить положение плиты согласно проекту.
3. Очищают и снимают плодородный слой почвы. Степень заглубления плиты зависит от геолого-климатических условий. Чаще всего толщина плиты варьируется от 20 до 30 см, реже основание заглубляется на 50 см.
4. Выкапывают котлован, вручную выравнивают его дно и боковые стенки.
5. По периметру устанавливаются трубы для отвода дождевых и талых вод.
6. Уложите геотекстиль полосами внахлест.Материал должен покрывать дно и заходить на стены по всей высоте.
7. Вбить деревянные колья или металлические стержни. Натяните шнур строго горизонтально. Он послужит ориентиром для равномерной обратной засыпки песка и щебня.
8. Песок насыпной толщиной 20-30 см. Песок равномерно распределяют по всей площади, увлажняют водой и хорошо утрамбовывают.
9. Расстилающий геотекстиль.
10. Насыпается щебень, равномерно распределяется по периметру, тщательно утрамбовывается.
11. Проведите все необходимые коммуникации. Под них роют траншеи в щебне чуть шире сечения труб. Укладывается трубопровод, сверху насыпается слой песка.
12. Песчаная поверхность выровнена.

При прокладке трубопровода до этапа уплотнения щебня возможно появление трещин на трубах.

Плитный утеплитель

Пошаговая инструкция утепления плиты монолитного фундамента:

1. Монтируют съемную опалубку из досок, устанавливают подпорки, чтобы конструкция не развалилась под тяжестью бетона.
2. Заливается слой бетона толщиной 50 мм.
3. После полного застывания цементного раствора на него укладывают встык листы пенопласта и склеивают. Клеевой состав наносится точками по периметру листа и в центре. Достаточно толщины слоя 10-20 см. Стыки ряда размещают в шахматном порядке, со смещением на 1/3. При укладке в два ряда стыки не должны пересекаться.
4. Расстилать плотный полиэтилен полосами внахлест.Стыки герметизируются клейкой лентой.
5. Уложен арматурный каркас, опалубка залита бетоном.

После высыхания плиты опалубка демонтируется, боковые стенки теплоизолируются тем же материалом, который использовался для кладки под плиту.

Утепленный цоколь помогает увеличить теплосбережение внутри помещения.

При монтаже утеплителя на битумный утеплитель необходимо дождаться его полного высыхания. При укладке на влажный слой материалы могут быть повреждены, а эффект теплоизоляции и гидроизоляции снизится.

Правила монтажа труб отопления

При монтаже СШП используются трубы отопления. Существуют такие правила их монтажа:

• Более плотная укладка труб позволяет получить более высокие температуры для обогрева помещения.
• Расстояние между наружными стенами и трубами не должно превышать 150 мм. Ближе к центру шаг укладки можно увеличить до 250 мм.
• Для минимизации гидравлических потерь длина одной петли не должна превышать 100 м.
• Не прокладывайте трубы на расстоянии менее 100 мм друг от друга.

Нельзя монтировать трубы отопления на стыках монолитных плит. В этом случае лучше проложить два контура. Трубопровод, пересекающий стык, изолирован стальными муфтами длиной 30 см.

Как сделать утепленную шведскую печь своими руками можно посмотреть на видео:

Утепленная фундаментная плита снижает затраты на отопление при эксплуатации и способствует снижению уровня морозного пучения грунта. Благодаря этому срок службы фундамента продлевается, а проживание в доме становится более комфортным.

Утепление монолитной фундаментной плиты необходимо в районах с холодными климатическими условиями. Такие меры необходимы для того, чтобы защитить фундамент от вредного воздействия окружающей среды, сохранить тепло, уют и комфортные условия проживания в доме. Одними из самых распространенных материалов для утепления являются пенополистирол и пенополиуретан.

Утепление фундамента монолитного типа пенополистиролом

Утепление фундаментных плит таким способом – относительно молодой вид модификации частных домов.Его начали использовать в 50-х – 60-х годах ХХ века. Этот тип изоляционной плиты отличается прочностью и долгим сроком службы. По статистике популярность пенополистирола неуклонно растет с каждым днем.

Укрепление монолитных плит пенополистиролом зарекомендовало себя как очень удачное решение при строительстве домов, ведь срок их службы составляет более 50 лет. После проведения различных испытаний и проверок стало ясно, что материал никак не меняется за все время эксплуатации.

Из этого следует, что растущая популярность и неуклонный рост потребления пенополистирола – закономерность. За последние 20 лет его использование увеличилось в десять раз. Основными потребителями этого материала являются Европа и Северная Америка.

Пенополистирол экструдированный для утепления монолитной плиты основания представляет собой материал, имеющий однородную структуру, состоящую из замкнутых ячеек. За счет низкой плотности материала повышаются его теплоизоляционные свойства.Также следует знать, что пенополистирол имеет повышенные прочностные характеристики и способен выдерживать достаточно большие нагрузки.

Пенополистирол практически не пропускает воду и не боится воздействия химически агрессивных сред. Утепление этим материалом производится в регионах с суровыми зимами и очень холодной погодой. Пенополистирол отлично справляется с многократными циклами заморозки и разморозки, при этом его эксплуатационные характеристики совершенно не меняются. Пенополистирол обычно продается в виде плит.

Вернуться к индексу

Почему полистирол, а не другой материал?

1. Размечена площадка для фундамента.
2. Сверху снимается слой грунта. Глубина зависит от строительного проекта. Вынимая грунт, нужно стараться сделать дно максимально ровным. Для этого последние 0,2 – 0,3 м вынимаются вручную. На подготовленную площадку насыпают слой песка и затем утрамбовывают.
3. Установлена ​​временная опалубка, готовится бетонное основание. Опалубку заливают небольшим слоем бетона. Армирование основания не требуется.
4. После застывания бетона начинают укладку пенополистирольных плит, при этом необходимо совместить монтажные пазы и стараться не оставлять больших зазоров.
5. На уложенный слой утеплителя укладывается полиэтиленовая пленка. Стыки проклеиваются скотчем. Полиэтилен создает слой гидроизоляции.Кроме того, пленка предотвращает протечки бетона между стыками плит утеплителя.
6. Ведется строительство опалубки и арматурного каркаса. Заливается бетон.
7. После полного высыхания опалубка снимается.
8. Боковые стенки дополнительно утеплены пенополистиролом.

Несколько советов:

• работы начинаются с любого угла фундамента;
• плит необходимо укладывать снизу вверх со сдвигом рядов, то есть должно получиться нечто похожее на кирпичную кладку;
• на высоте, примерно равной ширине плиты, натяните веревку.Горизонтальное натяжение проверяют с помощью строительного уровня;
• уложен первый ряд теплоизоляционного слоя. Это делается для того, чтобы последующие ряды плит не расходились, иначе весь утеплитель просто придет в негодность.

Вернуться к индексу

Как правильно крепить пенополистирольные плиты на стены?

Стена фундамента покрыта выпрямленной мастикой. Затем к нему крепится пенополистирол и плотно прижимается.Аналогично монтируются все плиты ряда.

При проведении работ необходимо внимательно следить за соединением соседних плит. Он должен быть чистым, без щелей и находиться в замке.

Стыки на гребнях замков срезаны по углам. При необходимости швы дополнительно заполняются монтажной пеной.

По мере укладки верхних рядов нижние засыпают грунтом. Такие действия облегчают работу и помогают прижать материал.

Плиты, расположенные ниже уровня земли, приклеиваются только на мастику.

Это необходимо для предотвращения повреждения гидроизоляции.

Утеплитель, расположенный над землей, можно дополнительно усилить дюбель-гвоздями (зонтиками). Все это можно легко сделать своими руками, только нужно быть очень аккуратным. Для закрепления основания на стенах перфоратором просверливаются отверстия. Зонтики закрепляют в центре и на стыках соседних плит.

Фундамент, утепленный пенополистиролом, так популярен по следующим причинам:

• с помощью этой технологии можно сэкономить до 40% денег;
• снижение теплопотерь достигает 20%;
• гидроизоляционный слой фундамента прослужит в 2 раза дольше;
пенополистирол
• гарантирует качество и долгий срок службы;
Плиты
• надежно защищают гидроизоляционный слой, обеспечивая отвод скопившихся грунтовых вод.

Из вышесказанного становится понятно, что, утепленный пенополистиролом, он прослужит долго, а дом будет уютным, комфортным и теплым. Кроме того, материал абсолютно безопасен с экологической точки зрения и имеет невысокую стоимость, что явно склоняет выбор в его сторону, когда предстоит долгострой.

Почти 80% территории нашей страны приходится на зону пучинистых грунтов, опасных для фундаментной плиты и других видов фундаментов зданий и сооружений.Такие грунты при промерзании могут значительно увеличиваться в объеме, что приводит к поднятию его поверхности — морозному пучению.

Как изолировать опорную плиту?

Утепление фундаментной плиты позволяет отсечь зону морозного пучения, а значит избежать ее растрескивания. Кроме того, уменьшаются счета за отопление. Еще одним плюсом можно считать то, что на стенах не образуется конденсат, а значит, не появляется плесень. Проведение работ по теплоизоляции благотворно сказывается на эксплуатационных свойствах всего здания, повышает его долговечность.

При выборе материала для утепления фундаментной плиты следует учитывать следующие эксплуатационные характеристики:

• высокий уровень механической прочности на сжатие;
• минимальный показатель водопоглощения;
• низкая теплопроводность.

Такой привычный утеплитель, как минеральная вата, для этих целей не подходит, так как хорошо впитывает воду и дает усадку при засыпке грунтом. Удовлетворяет всем требованиям и очень удобен в использовании пенополистирол.Еще одним утеплителем под фундаментную плиту, обладающим необходимыми характеристиками, является пеностекло, но его использование обойдется намного дороже.

Утепление фундаментной плиты может происходить не только снаружи, но и изнутри. Специалисты считают, что наружная теплоизоляция намного эффективнее и позволяет решить многие задачи по улучшению микроклимата в помещении и повышению долговечности здания. Однако утепление снаружи не всегда возможно, в основном из-за высокой трудоемкости, поэтому эти работы лучше проводить на этапе строительства.

Однако внутренняя теплоизоляция тоже дает свои результаты: в помещении становится теплее, микроклимат нормализуется, тепло не утекает. Также следует отметить простоту такой работы.

Утепление фундаментной плиты пенополистиролом

. Этот материал имеет закрытоячеистую структуру, которая отличается от обычного пенопласта тем, что через 2-3 года эксплуатации структура разрушится и превратится в груду шариков.

Экструдированный полистирол обладает следующими свойствами:

• стойкость к влаге и агрессивным химическим соединениям;
• не стареет и не меняет эксплуатационных свойств;
• экологическая чистота;
• доступная цена и др.

Для теплоизоляции применяется пенополистирол в виде специальных плит. Они должны иметь прочность на сжатие не менее 200 кПа для частных строений, 250 кПа для промышленных объектов и многоэтажного жилого строительства.

Для утепления вертикальной части фундаментной плиты снаружи необходимо выполнить подготовительные операции:

• если фундамент был засыпан грунтом, то необходимо снять всю землю по боковой поверхности на глубину промерзания грунта;
• нанести слой изоляции на всю рабочую поверхность.

Установка изоляционных плит

При использовании битумного рулонного материала в качестве гидроизоляции достаточно нагреть его в нескольких точках и прижать полистирольную плиту.Очень важно рассчитать усилие прижатия, так как можно продавить поверхность утеплителя и изделие придет в негодность.

Если используются другие виды битумных или битумно-полимерных материалов, то на пенополистирол под плиту фундамента наносится специальная мастика в виде полос или точек и наносится в нужном месте. Для грамотной теплоизоляции плиты располагают в шахматном порядке. Металлические крепления могут нарушить гидроизоляцию, поэтому специалисты не рекомендуют их использовать при утеплении фундаментных плит.

Выполнение достаточно больших объемов работ, требующих не только навыков, но и знаний, а также опыта их выполнения, является достаточно сложным и трудоемким. Если вы живете в Москве или Московской области, то обратившись в строительную компанию «Проект», вы сможете избавить себя от этой монотонной и трудоемкой работы, и получить качественно и быстро выполненное утепление фундаментных плит по низкой цене.

Изоляция основания

Проводить утепление под фундаментную плиту можно только в процессе ее монтажа, а значит, его нужно планировать еще на стадии разработки проекта.На слой утеплителя укладывают теплоизоляционные изделия из экструдированного пенополистирола.

Для защиты утеплителя под фундаментной плитой от попадания жидких компонентов бетона на него в один слой укладывают полиэтиленовую пленку, которая должна иметь толщину 150-200 мкм. Такой защиты будет достаточно, если она будет выполнена спицами. Если используется сварка, то необходимо создать защитную стяжку, которую можно сделать из низкосортного бетона, либо раствора из песка и цемента. В этом случае полиэтилен укладывается с помощью двухстороннего скотча внахлест 150 мм.

Теплая опорная плита

Строительство теплой фундаментной плиты начинается с рытья котлована, на дно которого предварительно укладывается песок, который необходимо утрамбовать и в него укладывать коммуникационные трубы. Затем уложите слой гравия и теплоизоляцию в два слоя. На утеплитель устанавливается арматура, на которую укладываются трубы обогрева пола, при этом они не должны пересекаться друг с другом.Осталось только залить эту многослойную конструкцию бетоном, толщина которого будет 10 см.

По аналогии наши специалисты разработали собственную концепцию теплой фундаментной плиты. В этом случае на песчаную подушку укладывается экструдированный пенополистирол. При этом способ укладки утеплителя зависит от конструкции здания и задач теплосбережения. Далее укладывается арматура и прямо внутри армирующей сетки укладываются трубы для водяного теплого пола.Затем все заливают бетоном.

Справиться с любым из вышеперечисленных вариантов устройства теплой фундаментной плиты под силу только специалистам, обладающим достаточной квалификацией, опытом и солидными знаниями. Всем этим критериям соответствуют наши сотрудники. Свяжитесь с нами и вы сможете стать обладателем фундамента, параметры которого будут соответствовать всем ГОСТам, мы обязательно учтем все пожелания заказчиков.

Цель этой статьи — выйти за рамки данного проекта и рассказать от лица специалистов основные правила работы с материалом, которые могут быть полезны каждому.

При возведении данного типа фундамента использовался экструдированный пенополистирол (EPS). В формате мастер-класса профессиональные строители расскажут, как выбрать и как работать с экструдированным пенополистиролом при утеплении различных типов фундаментов. А именно:

• Зачем нужно утеплять фундамент.
• На что обратить внимание при выборе материала для утепления фундамента.
• Как правильно крепить экструдированный пенополистирол на фундамент.
• Какой инструмент нужен для работы.

Зачем нужно утеплять фундамент

Фундамент – подземная часть сооружения, передающая нагрузку от вышележащих конструкций на подготовленное грунтовое основание. Фундаменты бывают следующих типов:

• Плита неглубокая с пространственным армированием. Это придает конструкции жесткость и позволяет ей без внутренних деформаций воспринимать нагрузки, возникающие при неравномерном движении грунта.

• Ленточный — закладываемый ниже глубины промерзания и др. МЗЛФ — мелкозаглубленный ленточный фундамент, с глубиной заложения подошвы выше расчетной отметки сезонного промерзания грунта.

• . Утепленная шведская плита. Этот фундамент представляет собой монолитную бетонную плиту, установленную на основание, утепленное экструдированным пенополистиролом. В фундамент встроена система водяного теплого пола и все инженерные коммуникации.

Этот тип фундамента считается наиболее технологичным и энергоэффективным. В одной системе объединены фундамент и система низкотемпературного отопления, что исключает образование локальных перегревных зон и обеспечивает комфортное лучистое тепло. Кроме того, на фундамент не действуют силы морозного пучения, т.к. приняты контрмеры. А именно, был вынут пучинистый грунт и заменен непучинистым (песок или щебень), установлена ​​дренажная система, утеплена отмостка и основание плиты.

До 20% теплопотерь от общих теплопотерь здания происходит через фундамент.

Когут Андрей Технический специалист компании ТехноНИКОЛЬ

Для достижения максимальной энергоэффективности здания необходимо создать замкнутый изолированный контур. Это означает, что помимо основных конструкций, таких как: стены, крыша и цоколь, необходимо утеплить еще и фундамент.

В некоторых случаях достаточно утеплить пол и подвал, но при организации эксплуатируемого подвала утепление стен фундамента является обязательным условием для достижения необходимого уровня комфортности и снижения теплопотерь.

В мелкозаглубленных ленточных и плитных фундаментах теплоизоляция может уменьшить эффект морозного пучения. Набухание почвы образуется за счет замерзания воды в почве и последующего ее расширения. Разные почвы имеют разную степень пучинистости. Например, пески хорошо пропускают через себя воду, и она в них не задерживается. Глина, наоборот, не пропускает воду, а благодаря наличию большого количества мелких пор обладает высоким капиллярным всасыванием влаги.Неправильный расчет на пучинистых грунтах может привести к серьезным последствиям, вплоть до разрушения фундамента. Если фундамент не утеплить, тепловой поток пойдет вниз и прогреет грунт, предохранив его от промерзания. Однако дом может не отапливаться все время, и в этом случае грунт будет пучинистым. Утепление фундамента и отмостки – одна из мер борьбы с морозным пучением.

Основные принципы выбора теплоизоляции для изоляции фундамента

Итак, подводя итог всему вышесказанному, делаем вывод: фундамент нужно утеплить . Для этого подходит не всякий утеплитель, а только тот материал, который может работать в агрессивных условиях окружающей среды. Те. теплоизоляция, укладываемая «несъемно», должна быть влагостойкой, иметь длительный срок службы, в течение которого не потеряет своих теплоизоляционных свойств, и иметь прочность, достаточную для выдерживания нагрузки от вышележащих конструкций.

Когут Андрей

Экструдированный пенополистирол (EPS) имеет низкую теплопроводность 0,028 Вт/(м*°C) и минимальный коэффициент водопоглощения 0.2% по объему. Утеплитель не впитывает воду, химически стоек и не гниет. Прочность на сжатие при линейной деформации 2% — не менее 150 кПа (~15 т/кв.м) и выше. Срок службы в грунтах не менее 50 лет.

Высокая прочность на сжатие позволяет использовать ЭПС в нагруженных конструкциях (фундаментах) и обеспечивает стабильность толщины теплоизоляции под нагрузкой.

Толщину теплоизоляционного слоя необходимо принимать на основании расчетов исходя из нескольких условий:

• Назначение здания (жилое, административное, производственное и т. п.)).
• Изоляция должна обеспечивать требуемое сопротивление теплопередаче для данного типа здания.
• В конструкции не должно быть сезонного скопления влаги.

Плата толщины теплоизоляции для фундамента производится по методике, изложенной в СП50.13330.2012 «Тепловая защита зданий». Для разных регионов толщина теплоизоляции может различаться, в зависимости от климатических условий. Также следует учитывать, что увеличение толщины теплоизоляции повышает энергоэффективность здания и, следовательно, приводит к снижению затрат на отопление.

Выбирая технические характеристики теплоизоляции, мы руководствуемся следующими принципами:

1. При утеплении ленточного фундамента, когда утепляется только вертикальная стена, повышенной прочности материала не требуется, т.к. в этом случае ЭПС воспринимает нагрузки только от грунта засыпки. Поэтому для мелкозаглубленных фундаментов подходят марки экструдированного пенополистирола с прочностью на сжатие (при 10% линейной деформации) 150-250 кПа.
2. При укладке плит XPS под основание фундамента или под плиту нагрузки на нее значительно возрастают, соответственно повышаются требования к ее прочности.В этом случае рекомендуется использовать теплоизоляционные плиты с пределом прочности на сжатие 250 – 400 кПа.
3. Специально для СШП был разработан материал с пределом прочности на сжатие при 10% деформации 400 кПа и увеличенными размерами пластин для увеличения скорости монтажа. Кроме того, увеличенные размеры плит позволяют уменьшить количество стыков и, следовательно, повысить равномерность слоя.

Нюансы монтажа экструдированного пенополистирола при утеплении фундамента

Утепление фундамента из ЭППС в зависимости от его конструкции следует разделить на ряд последовательных этапов:

• Подготовка основания.При утеплении ЭППС ленточного фундамента стены должны быть ровными, очищенными от грязи и слоев бетона. При необходимости убираем неровности и замазываем раковины, сколы и т. п. цементно-песчаным раствором.

• Выбор способа крепления ЭПС. Для крепления утеплителя используем полимерцементные смеси или, для ускорения монтажа, специальную клеевую пену на основе полиуретана.

• Клейкая пена наносится полосой толщиной около 3 см по всему периметру плиты, а также одной полосой по центру утеплителя.

• Отступ полоски клейкой пены от края пластины не менее 2 см.

• Перед установкой плиты выждите 5-10 минут и только потом приклеивайте ее к стене фундамента.

• Зазоры между пластинами (если они превышают 2 мм) запениваются.

• Если предусмотрено механическое крепление теплоизоляции, то количество дюбелей рассчитываем так — на крепление 1 кв.м теплоизоляции на центральную часть фундамента требуется 5 шт. застежки. Крепим ЭППС на угловые части фундамента из расчета: 6-8 дюбелей на 1 кв.м.

• При утеплении подошвы ленточного фундамента или монолитной плиты ЭПС укладывают свободно на подготовленное основание (обычно на уплотненную песчаную подушку). В этом случае достаточно запенить швы клеевой пеной и при необходимости скрепить между собой соседние плиты теплоизоляции.Для этого можно использовать ногтевую пластину.

В этом случае могут использоваться специальные крепления, представляющие собой шип с зубьями для фиксации в материале и плоскую площадку с клеевым слоем.

Вместе с таким крепежом приклеивание осуществляется на клей-пену для пенополистирола или на специальную клеевую мастику, не содержащую растворителей . При необходимости швы заделывают монтажной или клеевой пеной.

Схема расположения плит ЭПС при строительстве СШП следующая.Первый слой укладывают на подготовленное основание – уплотненную песчаную подушку – с зазором между швами относительно соседних плит. Боковые элементы представляют собой «Г»-блоки, представляющие собой две плиты ЭПС, соединенные перпендикулярно друг другу.

Как правило, такие элементы изготавливаются путем установки опалубки, но могут использоваться и готовые элементы, не требующие применения опалубки. Такие «Г»-блоки можно изготовить в заводских условиях, а можно собрать самостоятельно на рабочем месте.Для этого разработан специальный угловой крепеж, который состоит из уголков и шурупов, и который монтируется на расстоянии 300 мм друг от друга. Все элементы угловых креплений изготовлены из высокопрочного полиамида, что исключает образование мостиков холода.

Подведение итогов

Помимо повышения энергоэффективности фундамента, утеплитель ЭППС увеличивает срок его службы, ведь гидроизоляция прочным материалом надежно защищена от различных механических воздействий.Выбрав вариант несъемной опалубки из экструдированного пенополистирола, вы сможете значительно ускорить и упростить все работы по возведению фундамента, т.к. не нужно будет собирать и в дальнейшем демонтировать деревянную опалубку, а значит, экономятся время и деньги застройщика.

Технология строительства утепленных шведских плит

Основа технологии USB

Фундамент – основа любого здания, поэтому важно сделать его качественным и надежным. С каждым годом появляется все больше материалов и технологий нового поколения, позволяющих добиться высочайших показателей надежности, прочности и долговечности. Ниже мы рассмотрим одну из новых технологий в области устройства фундамента – УТП.

Содержание:

• Что такое УШП (утепленная шведская плита) ↓
• Определение ↓
• Суть техники ↓
• Схема устройства СШП ↓
• Достоинства и недостатки ↓
• Этапы строительства шведского фундамента ↓
• Пошаговая инструкция ↓
• Стоимость СШП ↓
• Отзывы ↓

Что такое УШП (утепленная шведская плита)

Фундаменты по технологии УСБ представляют собой высокотехнологичные мелкозаглубленные фундаменты, которые можно возводить в регионах с самыми разнообразными климатическими условиями.Главное удобство этого варианта – возможность параллельно со строительством провести все необходимые коммуникации под зданием.

Определение

Печь утепленная шведская представляет собой современный вариант

Суть технологии

Суть технологии устройства УСП заключается в создании многослойной конструкции фундамента, который после изготовления и монтажа может выполнять функции пола, так как имеет идеально ровное бетонное основание.Фундамент располагается на тщательно утрамбованной и армированной подушке из щебня и песка, что делает основание достаточно прочным (усилен ребрами жесткости толщиной около 20 сантиметров).

Для придания высоких теплоизоляционных характеристик, качественной теплоизоляции (основания и борта), кроме того, возможно обустройство коммуникаций, встроенных в фундаментные системы.

Схема устройства СШП

Послойно схему такого фундамента можно описать так:

1. Бетонное основание.
2. Система теплого пола.
3. Арматура.
4. Шведская технология CARBON ECO SP.
5. Слой гравия.
6. Песчаная прослойка.
7. Геологический текстиль.
8. Грунтовка.
9. Дренажная труба.
10. Почва.

Важной особенностью такой конструкции является малая толщина конструкции по сравнению с фундаментами, возводимыми по другим технологиям. Это открывает дополнительные возможности для дальнейшего строительства зданий.

Преимущества и недостатки

К основным положительным чертам технологии СШП относятся:

1. Возможность встраивания всех коммуникационных систем и совмещения обустройства фундамента с обустройством теплых полов.
2. Поверхность плиты СШП идеально ровная, что позволяет сэкономить время и деньги на стяжке перед укладкой пола.
3. Высокие теплоизоляционные характеристики, реализованные за счет широкого (20 см) слоя теплоизолятора.
4. Защита почвы от промерзания.
5. В технологическом процессе оснащения УСП не требуется помощь тяжелой и крупногабаритной спецтехники.

К недостаткам шведского фундамента можно отнести:

1. Высокая стоимость создания конструкции.
2. Ограничен диапазон веса зданий.
3. Ограниченное использование в зависимости от типа почвы.
4. Невозможность обустройства подвала или погреба.

Этапы строительства шведского фундамента

Технологию строительства утепленной шведской плиты можно разделить на несколько этапов:

1. Подготовка котлована путем снятия верхнего слоя земли.
2. Укладка уплотненного слоя песка.
3. Монтаж дренажной системы и коммуникационных труб.
4. Укладка уплотненного гравийного слоя.
5. Возведение вертикальной опалубки по периметру и утепление боковой стороны плиты.
6. Монтаж двухслойной теплоизоляции фундамента.
7. Процедура армирования металлическими стержнями диаметром 12 см.
8. Монтаж системы теплых полов.
9. Заливка бетонной плиты основания толщиной 10 см с последующим ее выравниванием и шлифовкой.

Пошаговая инструкция

Рассмотрим реализацию каждого из этапов строительства УСБ более подробно:

1. Подготовительный этап существенно не отличается от технологии устройства стандартного монолитного фундамента мелкозаглубленного типа. На участке по периметру проектируемого здания (площадь расчищенного участка должна немного превышать площадь фундаментной плиты) необходимо расчистить пространство и снять верхний слой земли.На этом же этапе необходимо выкопать траншеи для последующей укладки труб дренажной системы по стенам фундамента. Далее выполняется утрамбованный 15 мм слой песка, на который насыпается геологический текстиль (плотность 200 г на квадратный метр). По углам устанавливаются смотровые колодцы, а по периметру прокладываются дренажные трубы. Поверх дренажной системы насыпают слой гравия (от 15 до 20 сантиметров), а второй слой песка утрамбовывают. Для облегчения процедуры утрамбовки материалы рекомендуется увлажнить.Поверх этого слоя проводятся все коммуникации: канализация, водопровод, электричество и т.д.
2. Следующим важным этапом является теплоизоляция плиты. Для этого можно использовать Г-блоки или любые плиты теплоизоляционного материала. Г-блочный вариант менее трудоемок и заключается в утеплении плиты по периметру с помощью специальных угловых и торцевых элементов. Основой таких блоков является лист из асбоцемента и пенополистирола.Эти блоки имеют повышенную жесткость, что позволяет отказаться от возведения опалубки по периметру здания. В случае утепления обычным пенополистиролом для обеспечения жесткости конструкции в торцевой части сооружается опалубка из влагостойкой фанеры. В остальную часть плиты укладывается утеплитель (максимально плотно) слоем толщиной от 20 до 30 сантиметров в зависимости от климатических условий местности. По периметру раскладывают арматуру и трубы для системы теплого пола.
3. Завершающий этап – заливка УСБ бетоном, толщина слоя которого должна быть не менее 10 см. Через сутки, когда бетон высохнет, фанерную опалубку можно разобрать и приступить к очистке и шлифовке бетонного основания плиты.

Стоимость СШП

Из-за использования дорогих материалов стоимость утепленной шведской плиты довольно высока. При этом следует учесть, что стоимость его установки и заливки меньше по сравнению со стоимостью обустройства. другие виды фундаментов.

Такая экономия достигается за счет отсутствия необходимости использования специального оборудования. Но и в этом случае далеко не всегда оправдана установка СШП. Поэтому перед началом строительства и закупкой материалов рекомендуется проконсультироваться со специалистами.

отзывов

«Прежде чем приступить к строительству дома, мы изучили огромное количество вариантов и технологий, советовались как с друзьями, так и со специалистами, читали отзывы в интернете.В итоге остановили свой выбор на шведской печке, несмотря на то, что было не совсем понятно, как технологически можно спрятать все коммуникации в 20 сантиметрах, еще и с учетом утепления. Долго сомневался, но все же решился. Мы обратились в компанию с хорошей репутацией и уже два года не жалеем о потраченных деньгах. Дом оказался теплым и крепким, трещин не появилось, сырости не было, хотя зимы были довольно суровые. Андрей, г. Москва.

«Для строительства небольшого загородного дома я выбрал для фундамента шведскую плитную технологию. Сам монтировать не решился из-за особенностей грунта (есть торфяная основа). Меня привлекла возможность обустройства современного теплого пола, который бы создавал комфортные условия в холодное время года. Возиться с составлением проекта строительства и обследованием участка пришлось долго, да и стоило немало. Но сам фундамент построили очень быстро. Результат меня порадовал, и я считаю, что лучше один раз потратиться на качественный и надежный вариант фундамента, чем потом постоянно тратить время и деньги на ремонт.Иван, г. Тверь.

«Недавно построил баню, и решил построить парилку своей мечты на основе УТП. Доволен как слон, баня теплая, а обслуживание очень дешевое. Думаю, это все благодаря качественной основе. Хоть и дорого получилось, но построили все очень быстро. Технология, как по мне, предельно понятна, главное тщательно продумать подбор материалов и все этапы работы. Бане уже год, к фундаменту пока претензий нет.Всем рекомендую». Максим, г. Рязань.

Продукты и услуги | Структуры

Найти товары и услуги. ..

Имя

Категория — Все категории —3D-печатьОборудование доступаПодмостовые лесаАкустикаТехнологии анкеровки и крепленияАрхитектурные соединенияАрхитектурная практикаВспомогательные и временные конструкцииВспомогательные мостыНаграды и призыБарные системыМетоды установки подшипниковПодшипникиГибкаСпециальная опалубкаBIM — Информационное моделирование зданийБорьба с птицамиВяжущее предварительное напряжениеПодшипники мостовСтроительство мостовИнжиниринг мостовОпалубка мостовАвтомобили для осмотра и испытания мостовВосстановление мостовФизическая гидроизоляция конструкций МостыСтроительные системыСтроительные системы безопасностьЗащита кабеля от коррозииКабельные демпферыОборудование для осмотра кабеляКабельные сетиCADИзвестковый песчаникКонсультант по гражданскому и строительному строительствуГражданское строительствоВосхождение опалубкаКомпактные экскаваторыИспытания компонентовКомпозитная опалубка мостаКомпозитное строительствоКомпозитный полКомпозитная арматураБетон и бетонированиеДобавки в бетонБетонные покрытия Бетонного ремонт constructionConcrete repairConcrete защита mortarConcrete waterproofingConstruction chemistryConstruction engineeringCorrosion (армирование) Защита от коррозии (конструкционная сталь) CranesDampersDecks и furnitureDesign и анализа softwareDesign и consultingDesign servicesDoors и gatesDrain pipesDrain wallsDrainageElastomeric подшипники (мосты) эластомерные подшипники (здания) Электрическое pumpsElectricity и electronicsEnergy эффективного buildingEngineering consultantEnvironmental protectionEquipmentExcavatorsExternal prestressingFaçade строительствоЭлементы фасадаЭлементы фасада из меди или медных сплавовОблицовочный бетонОборудование для защиты от паденияФибробетонСтеклопластиковые композитыПолевые испытания конструкцийШарнирные соединенияПожарная защитаПожарное оборудованиеПротивопожарные двериПлоские крышиЗащита от наводненийПокрытия половНапольные покрытияПешеходные мостыФормлайнерыОпалубкаПроектирование опалубки и лесовФундаментыГеодезическая и геометрическая съемкаГеотехн ГеотекстильГеотермальная энергияСтеклоСтеклостроительствоСтеклофибробетонЗеленые крышиГрилляры Анкеры (стержни) Анкеры (тендоны)Штуфовые гвоздиОборудование для обработки землиСтроительство заловОтопление и охлаждениеТяжелое оборудованиеСверхмощная опораДорожное строительствоИзмерение влажностиГидравлическое и морское строительствоГидравлическое и морское строительствоГидравлические демпферыИзоляция от ударного шумаПромышленные полыИзоляцияСоединенияВосстановление землиЛегкое металлическое оборудованиеСпусковое оборудование испытательное оборудованиеУслуги по управлениюПрограммное обеспечение для управленияКладкаИспытания материаловИзмерение, мониторинг и обследованиеМембранные конструкцииМембранные конструкции (проектирование)МембраныМеталлические фасадные элементыМикроэкскаваторыМобильные приложенияМодульные компенсаторыМониторингРастворыЗащита от стихийных бедствийНатуральные дымо- и теплоотводящие вентиляторыСеткиШумозащитаКраски и покрытияОпалубка парапетовПассивные домаЛичная безопасностьСваиПлиты & SheetsPot bearingsPrecast бетона constructionPrefabricationPrestressing & пост-натяжной equipmentPrestressing & пост-натяжной systemsProject managementPropping & shoringPumpsRailway bridgesRailway jointsRange metersRefurbishment существующих structuresRehabilitation & refurbishingRehabilitation & retrofittingRehabilitation кабеля structuresReinforcementReinforcement couplersRemote monitoringRenewable energyResearch и лабораторный facilitiesRoad bollardsRoadway jointsRoller bearingsRoller jointsRoofs затворные & roofingScaffoldingSegment mouldsSeismic dampersSeismic designSeismic изоляция bearingsSeismic изоляции подшипникиШпунтовые сваиТорбетобетонПодшипники скольженияДетекторы дымаПрограммное обеспечениеСолнечная энергияЗвукоизоляцияСпециальные подшипникиКонсультации специалистовСпециализированные подрядчикиСферические подшипникиПружинные демпферыНержавеющая стальВантовые системыСтальСтальные конструкцииСтальной фибробетонСтальные листы и плитыТензодатчикиОценка конструкцииКонтроль состояния конструкцииСтруктурная конструкция Alth Monitoring SystemsStructuraturature ActoritureStructureStain Testingsustafy Instrustemperature MourceatherThermal IntulationTorque Templature MourceatedThertTrade Fairstubestun Mass TunseStunnel Designrade PrestressingVentilation ExportsUnteration SystemsVibration PrestressingVisualization SoftwareWateration Windows EnergyWindowswire Rankwood,

Компания — Все компании —3M Deutschland GmbHA. Arnegger GmbHACO Passavant GmbHAcquaalta Schutzsysteme GmbHActuant Asia Pte. Ltdadicon® Gesellschaft für Bauwerksabdichtungen mbHAdolf Würth GmbH & Co. KGAdvanced Tower Systems BVAEG HaustechnikAG дер Dillinger HüttenwerkeAGC Asahi Glass Co, Ltd.AGC Vidros Бразил Ltda.Agentur Floodbag Deutschland Neue BundesländerAGORAphilAGROB BUCHTALAhlborn Mess- унд Regelungstechnik GmbHAirflow Lufttechnik GmbHAlgeco GmbHAlois Müller GmbHAlpin Technik унд Ingenieurservice GmbHAlpine Bau Deutschland GmbHalwitra GmbH & Co.Amitech Германия GmbHAMMANN Verdichtung GmbHAMP парковка GmbH Planung унд Beratung für ParkbautenAncon GmbHanhamm GmbHAquaBurg HochwasserschutzAquadot — Büro für Wasserbau унд KüsteningenieurwesenAquaFenceArbeitsgemeinschaft Blechprofilroste ABRArcadis Consult GmbHArcelorArcelorMittal Commercial RPS S.à.rlArcelorMittal ConstructionArcelorMittal Строительство Deutschland GmbHARP Ingenieure унд Berater AGArt Graphique и др PatrimoineAS Tech Industrie- унд Spannhydraulik GmbHASFINAG — Autobahnen- und Schnellstraßen-Finanzierungs-AGATLAS Ward GmbHATP architekten ingenieureAutodesk GmbH (Германия)AVS System Lift AGb&o IngenieureB. T. Innovation GmbHBartenbach LichtLabor GmbHBASF Bautechnik GmbHBASF SEBASF Wall Systems GmbH & Co. KGBasler & HofmannBauer Spezialtiefbau GmbHbauforumstahl eVBaumit GmbHBECO Bermüller & Co. KGBewehrte Erde Ingenieurgesellschaft mbHBGT Bischoff Glastechnik AGBHS-Sonthofen GmbHBilfinger Berger Ingenieurbau GmbHBIRCO Baustoffwerk GmbHBlowerDoor GmbHBlumer-Lehmann AGbocad Software GmbHBOT Oberflächentechnik GmbHBremer AGBrühler Stahlhandel GmbHbsi Ingenieurgesellschaft mbHBundeschaft InstandusetgememeV.Bundesverband Spannbeton-Fertigdecken e. V.Butzbach GmbH Industrietorebvfa Bundesverband Technischer Brandschutz e. V.CADFEM GmbHCAPAROL Farben Lacke Bautenschutz GmbHCarl Cloos Schweisstechnik GmbHCarl Stahl ARC GmbHCarlisle Construction Materials GmbHCEMEX Deutschland AGCENO Membrane Technology GmbHCeno Tec GmbHCentrumPfähle GmbHCetco Germany GmbHCIS Caparol Industrial Solutions GmbHCivilserve GmbHCobiax Technologies GmbHColbond GmbH & Co. KGCollano Adhesives AGCorus Colors DeutschlandCOSOBA Computers Solutions GmbHCSI GmbHC³ — Углеродобетонный композит e. V.D+H Mechatronic AGDB Netz AGDC-Software Doster & Christmann GmbHDemag Cranes & Components GmbHDennert Baustoffwelt GmbH & Co. GmbH & Co. OHGDIAMANT Metallplastic GmbHDICAD Systeme GmbHDiener & DienerDlubal Software GmbHDlubal Software SARLDobler GmbH & Co.KG FertigteilwerkDoka Groupdornburger zement GmbH & Co. KGDostmann electronic GmbHDow Deutschland Anlagengesellschaft mbHDow Deutschland GmbH & Co. OHGDr. Heinekamp Labor- und Institutsplanung GmbHДр. Spang Ingenieurgesellschaft für Bauwesen, Geologie und Umwelttechnik mbHDRAHEIM TRÄGER GmbHDriesen + Kern GmbHDrytech Gerst Abdichtungstechnik GmbHDS International México, SA de CVDSI Canada Civil Ltd.DSI Колумбия SASDSI Перу SACDSI-Artéon Concrete AccessoriesDSI-BRIDGECON INDIA PRIVATE (LTD)DSI-DYWIDAG SYSTEMS Construcción SPADTS Diamant Technischer Service Томас Вернер и Михаэль Мюллер GbRDu Pont de Nemours (Deutschland) GmbHDUCON Europe GmbH & Co.KGDuktus Rohrsysteme Wetzlar GmbHDuktus Tiroler Rohrsysteme GmbHDW Systembau GmbHDyckerhoff AGDYWIDAG-Systems InternationalDYWIDAG-Systems International Pty. Ltd. [Австралия]DYWIDAG-Systems International USA Inc.DYWIDAG-Systems Korea Co. Ltd. КГЭд. Züblin AGEi Electronics GmbHEiffel Deutschland Stahltechnologie GmbHEJOT Baubefestigungen GmbHEJOT HOLDING GmbH & Co. KGELA Container GmbHElascon GmbHElastogran GmbHElvermann GmbH — SchaltechnikEnerpacEnke-Werk, Johannes Enke GmbH & Co.KGENVIRAL® Oberflächenveredelung GmbHEQUA Solutions AGESSMANN GmbHEternit Flachdach GmbHEWM HIGHTEC WELDING GmbHF. РЕЙХЕР Nchfg. GmbH & Co. KGFachverband Betonbohren und -sägen Deutschland e. V.Fachvereinigung Bauwerksbegrünung e.V. (FBB) Fachvereinigung Betonrohre und Stahlbetonrohre e. V.Faro Europe GmbH & Co. KGFatzer AG DrahtseilwerkFermacell GmbHFIDES DV-Partner GmbHFiligran Trägersysteme GmbH & Co. KGFinnforest Deutschland GmbHFiReP® International AGfischerwerke GmbH & Co.GmbHFormosa пластмассы GroupformTL Ingenieure für tragwerk унд leichtbau gmbhFramo Морат ГмбХ & Ко KGFranki Grundbau GmbHFraunhofer-Institut für BauphysikFraunhofer-Institut für Solare Energiesysteme ISEmFraunhofer-Institut für Zerstörungsfreie PrüfverfahrenFRENZEL-BAU GmbH & Co. KGFriedrich + Lochner GmbHFriedrich Кестер GmbH & Co KGFRITZ ЭГГЕР ГмбХ & Co. OG HolzwerkstoffeFugro Consult GmbHG+H Isolierung GmbHG+H Schallschutz GmbHGalvafin GmbH & Co KGGantner Instruments GmbHGDF SUEZ Energie Deutschland AGGEDA-Dechentreiter GmbH & Co.KGGEHOLIT + WIEMER Lack- und Kunststoff-Chemie GmbHGeobrugg AGGEOenergie Kirchweidach GmbHGERB Schwingungsisolierungen GmbH & Co. KGGetzner Werkstoffe GmbHGKD — Gebr. Kufferath AGGKM Großkraftwerk Mannheim AGGLAPOR Werk Mitterteich GmbHGleitbau Ges.mbHGLÖTZL Gesellschaft für Baumesstechnik mbHGlück GmbHGoldbeck GmbHGossler Fluidtec GmbHGRAEFF Контейнер GmbHGRAITEC GmbHGraphic Бетон Ltdgripsware GmbHGrontmij GmbHGroz Беккерт KGGrund-, Pfahl- унд Sonderbau GmbHgründig + partnerGTB — Берлин Gesellschaft für Technik ам Bau mbHGünther Spelsberg GmbH + Ко.KGGUTJAHR GmbHH-Bau Technik GmbHHagemeister GmbH & Co. KG KlinkerwerkHAHN LamellenHALFEN GmbHHALTEC Hallensysteme GmbHHamco Dinslaken Bausysteme GmbHHammersen Elementbau GmbH & Co. KGHarsco Infrastructure Deutschland GmbHHarsco Infrastructure FranceHarsco Infrastructure UKHaumann & Fuchs Ingenieure AGHAURATON GmbH & Co. KGHD Wahl GmbHВо главе Reinforcement Canada Inc. во главе Reinforcement Corp.HECO-Schrauben GmbH & Co.KGHeidelbergCement AGHeidelbergCement Baustoffe für Geotechnik GmbH & Co. KGHeidelberger Beton GmbHHeinle, Wischer und PartnerHeinrich Hahne GmbH & Co. KGHEMPEL (ГЕРМАНИЯ) GmbHHenkel AG & Co. TIMBER GmbH & Co. KGhf sensor GmbHHGN Hydrogeologie GmbHHightex GmbHHilti Deutschland AGhische AG stahlbau und industrieanlagenbauHOBAS Rohre GmbHHochschule Magdeburg-StendalHOCHTIEF Solutions AGHOFMEISTER Gussasphalt GmbH & Co.KGHolcim (Deutschland) AGHolcim (Slovensko) asHollandia bvHOLTEG GmbHHOMA Pumpenfabrik GmbHHOP-LogistikHörmann KG VerkaufsgesellschaftHöte-Электронно-GmbHHottinger Брюль и Кьер GmbHHPA Hamburg Port AuthorityHRC-Metalock Industrier ASHSP Hoesch Spundwand унд Профиль GmbHHT Защита Feuerschutz унд Sicherheitstechnik GmbHHTC покрытие Системы GmbHHUESKER Синтетический GmbHHülskens Wasserbau GmbH&Co.V.INDU LIGHT Produktion & Vertrieb GmbHIndustriebau Bönnigheim GmbH + Co. Лоренц CornelissenIngenieurbüro für Membranbau & TragwerksplanungIngenieurbüro für Tragwerksplanung & SoftwareIngenieurbüro Grassl GmbH Beratende Ingenieure BauwesenIngenieurservice Grundbau GmbHINITIATIVE Zink в дер WirtschaftsVereinigung MetalleInros Lackner AGInsituform Rohrsanierungstechniken GmbHInstitut Feuerverzinken GmbHInstitut für Bergbau дер ТУ ClausthalInstitut für Механике унд STATIK — Universitat бундесвера MünchenIntelligent Engineering (Великобритания) LtdINTER CONTROL Hermann Кёлер Электрик ГмбХ и Ко. KGINTERFAB Snowbusiness GmbHINTERFALZ GMBH & Ко. Кукор Брунненбау ГмбХ. Lehde GmbHJACBO Pfahlgründungen GmbHJakob AGJakob Stockschläder GmbH & Co. KG Koblenzer Straße 58Jebens GmbHJET Tageslicht & RWA GmbHJORDAHL GmbHJosef Gartner GmbHJosef Möbius Bau-AktiengesellschaftJoseph Vögele AGK+S Ingenieur-Consult GmbH & Co.KGKALTENBACH GmbH + Co. KGKAMAG Transporttechnik GmbH & Co. KGKarl Grumbach GmbH & Co. KGKarlsruher Institut für TechnologieKebulin-Gesellschaft Kettler GmbH & Co. KGKee Safety GmbHKeller Grundbau GmbHKemper System GmbH & Co. KGKiefer Klimatechnik GmbHKingspan Insulation GmbH & Co. KGKlebl GmbHKLH Massivholz Германия GmbH & Co. KGKMG Pipe Technologies GmbHKnauf AMF GmbH & Co. KGKnauf Gips KGKnauf Insulation GmbHKnippers Helbig GmbHKögel Bau GmbH & Co.KGKORTE Bauteile GmbH кантен-Kehlen-ProfileKöster GmbHKrinner GmbHKSP Jürgen Engel ArchitektenKurt Fredrich Spezialtiefbau GmbHKWS Система-Technologie AGLahmeyer Hydroprojekt GmbHLamiluxLandesbetrieb Straßenbau NRWLANTOR GmbHLaumer Баутехник GmbHLeica Geosystems GmbHLiapor GmbH & Co. KGLichtgitter GmbHLiebherr-Werk Nenzing GmbHLignatur AG Lignotrend Produktions GmbHLindapter GmbHLindapter InternationalLinz Центр мехатроники GmbHLinzmeier BAUELEMENTE GmbHLithonplus GmbH & Co. KGLLH Software GmbHLotz AG IngenieureLucem GmbHLUSASMACCAFERRI DEUTSCHLAND GmbHmageba groupMall GmbHMapei GmbHMartifer GroupMAURER SE Макс Айхер Бишофсверда ГмбХ и Ко.KGMax Bögl Bauservice GmbH & Co. KGMax Bögl Bauunternehmung GmbH & Co. KGMax Frank GmbH & Co. KGMax Streicher GmbH & Co. KGMEA Bausysteme GmbHMEVA Schalungs-Systeme GmbHMEVACO GmbHMIGUA Fugensysteme GmbH & Co KGMinimax GmbH & Co. Ingenieur GmbHMOBILDEICH GmbHMonier GmbHMounting Systems GmbHMüller Offenburg GmbH & Co.Системы KGnora GmbHNORSA GmbHOdenwald Faserplattenwerk GmbHOil & Steel SpAOltmanns & Partner GmbHOnlyglass Mediafacade GmbHOPG Offenbacher Projektentwicklungsgesellschaft mbHOPTERRA GmbHOptigrün международный AGORCA Software GmbHOSMOS SAOutokumpuOutokumpu GmbHPASCHAL-Werk G. Maier GmbHPaul Bauder GmbH & Co. KGPBS Programmvertrieb GmbHPCI Augsburg GmbHPeekel инструменты GmbHPeikko Deutschland GmbHPERIPERMATON водонепроницаемая строительство Бамберг GmbHPeter Kulka Architektur Дрезден GmbHPeter Maier Leichtbau GmbHPfeifer Seil- und Hebetechnik GmbHPHILIPP GmbHPhoenix Контакты AGPICHLER Projects GmbHPile Dynamics Inc. PlanET Biogastechnik GmbHPolytec GmbHPont-TERV RtPORIT GmbHPorosit-Betonwerke GmbHProceq EuropePROTENDIDOS DYWIDAG Ltda.PT DELTA SYSTECH INDONESIAPutzmeister Concrete Pumps GmbHPutzmeister Holding GmbHQuadrant Plastic Composites AGQuick Bauprodukte GmbHQuick Damm GmbHR. Kohlhauer GmbHRadabau GmbHRautaruukki CorporationRECKLI GmbHREGUPOL BSW GmbHREHAU AG + CoREISSER-Schraubentechnik GmbHRENOLIT SEReparatur- унд Sanierungstechnik Mitte AGRHEINZINK GmbH & Co. KGRIB Software AGRichard Jahre GmbHRieder Смарт элементы GmbHROHDECAN Architekten GmbHROMA KGROOFCOLLECT Recyclingsystem für Kunststoff-Dach- унд DichtungsbahnenRoofGuards GmbHRSL LICHTTECHNIK GmbH & Co.KGRubner HolzbauRudolf Hensel GmbHRunge GmbH & Co. KGRUPIEPER Bauwerkserhaltung GmbH & Co. GmbH & Co. KGSCHÄFER Lochbleche GmbH & Co. KGSCHAFFITZEL + Miebach Faszination Brücken GmbHSchaffitzel Holzindustrie GmbH + Co.SCHEUERLE Fahrzeugfabrik GmbHschlaich bergermann partnerSchöck GruppeSCHORISCH AGSCHORISCH Магис GmbHSchraubenwerk Zerbst GmbHSchüco Международный KGSchuh Bodentechnik GmbHSCHULZE-Ingenieur GmbHSchüßler-Plan Ingenieurgesellschaft mbHSchwarzwälder Beton-Fertigteile-Werk GmbH & Ко. KGSENNEBOGEN Maschinenfabrik GmbHSensor Products Inc.Seppeler Holding & Verwaltungs GmbH & Co. KGSerge Ferrari sassfirion AGSIDOUN International GmbHSiegener Verzinkerei Holding GmbHSIGA Kommunikations-EntwicklungSika Deutschland GmbHSilikal GmbHSimon GmbH & Co. + Co. KGSOPREMA-KLEWA GmbHSSB Service GmbH & Co.KGSto AGStoCretec GmbHSTOPA Anlagenbau GmbHStoVerotec GmbHSTP Aichach GmbHStrabag AGStrabag Real Estate GmbHStump SpezialtiELSTREFCO GmbHSumitomo) LTD.Takraf GmbHTata Steel Colors (Deutschland)Technique BétonТехнический университет ДрезденТехнический университет Гамбург-Харбург — Институт ВассербауТехнический университет МюнхенаТехнический университет Мюнхена — Lehrstuhl für GeodäsieTechno-Physik Eng.GmbHtechnosert electronic GmbHTeckentrup GmbH & Co. Ltd.The Coatinc Компания Холдинг GmbHTHE SQUAIRE FRANKFURTThermaflex Isolierprodukte GmbHThyssenKrupp AGThyssenKrupp Bauservice GmbHThyssenKrupp GfT Баутехник GmbHThyssenKrupp Plastics GmbHThyssenKrupp Steel Europe AGThyssenKrupp Xervon GmbHTONI Taubenabwehr & SchädlingsbekämpfungTORKRET Substanzbau AGTPH Bausysteme GmbHTRACTO-Technik GmbH & Co. KGTriflex GmbH & Co KGTrimex GmbHTROTEC GmbH & Co KGTrumer Schutzbauten GmbHTU Bergakademie FreibergTUDALIT e. V.ULMA Betonschalungen und Gerüste GmbHULMA Brasil — Fôrmas e Escoramentos Ltda.ULMA C y E, S. Coop.Unger Steel GroupUNIKA GmbHUNIPOR-Ziegel Marketing GmbHURETEK Deutschland GmbHURSA Deutschland GmbHUTRACON Structural Systems Pte LtdV & M DEUTSCHLAND GmbHV&C Kathodischer Korrosionsschutz GmbHV. FRAAS GmbH Решения в области текстильной промышленности Bitumen-Dach- und Dichtungsbahnen e.V.Vector Foiltec GmbHVeit Christoph GmbHVerband Holzfaser Dämmstoffe e.V.virtic GmbHVogl Deckensysteme GmbHVoigt & Schweitzer GmbH & Co. V.Wasser- und Schifffahrtsamt Duisburg-RheinWBA AbdichtungssystemeWEMO-tec GmbHWerbegemeinschaft KS-STURZWerner & Mertz GmbHWerner Mader GmbHWestag & Getalit AGWestWood Kunststofftechnik GmbHWIDOPAN Produkte GmbHWIEGEL Verwaltung GmbH & Co KGWienerberger GmbHwiko Bausoftware GmbH & CoWilhelm Layher.KGWilhelm Modersohn GmbH & Co. KGWKC Hamburg GmbH Planungen im BauwesenWÖHR + BAUER GmbHWOLFFKRAN International AGWolfin Bautechnik GmbHZambelli GmbH & Co. & Sensortechnik GmbH

Категории структуры — Все категории — Здания с 3D-печатьюПилоныВоздушные подъемникиВоздушные подъемникиВоздушные трамваиВоздушно-надувные мембранные конструкцииЗдания аэровокзаловАэропортыАлюминиевые мостыАмфитеатрыПарки развлеченийАттракционыЖилые домаАрочные мостыАрочные плотиныАрочные мембранные конструкцииАрочный пилонАркиМосты БейлиСбалансированные консольные станцииБанковские зданияБаскальные мостыБаскальные мостыВелосипедные мостыБолтовые мосты и пешеходные велотранспорты МостыБотанические садыКоробчатые балочные мостыКоробчатые домкратыПодшипники мостовОпоры мостовМосты и виадукиСтроительные комплексыЗданияАвтовокзалыКабельные сетиВантовые мостыВантовые мосты с криволинейным настиломВантовые мосты с веерной системойВантовые мосты с арфовой системойВантовые мосты с полувеерной системойВантовые конструкцииВантовые конструкцииВантовые мембраныВантово-подвесные конструкции сооруженияНабережные каналовКаналыКонсольные конструкции с использованием временных вантМосты с консольными фермамиКазиноЗамки CathedralsChâteauxChild заботиться центры / дня ухода centersChurchesCircus buildingsCisternsCity complexesClimbing formworkCommercial buildingsCommunications мачты или towersCommuter рельс linesConcert hallsConcrete bridgesConcrete damsConcrete pylonsConcrete конструкцииБетонных towersConcrete-лицо каменно-набросная damsConservatoriesConstantly изогнуты bridgesContainer structuresContinuous TRUSS bridgesConventionally поддерживается памятники наследия bridgesCooling towersCourt housesCultural centersCultural в Бадене-WürttembergCurved тяжесть damsCut-и-крышка methodCylindrical shellsDamsDeck Арочные мостыПалубные ферменные мостыДеконструктивизмDeutscher Brückenbaupreis 2020 — Foot & Cycle BridgeDGNB GoldDGNB PlatinDGNB SystemНаправленные радиопередатчикиРаздельные автомагистрали / дороги с двусторонним движениемКуполаДвухтавровые балочные мостыДвойные тонкие оболочкиДвухсотовые коробчато-решетчатые мостыБуровзрывные работыЗемляно-каменнонабросные плотиныЗемляно-подъемные электростанцииEphantfilled metroEphanity DamsОбразовательные здания л stationsElevated железных дороги (железные дороги) Энергия плюс housesEntrancesExcavation от excavatorExhibition hallsExperimental structuresExtradosed bridgesFactory buildingsFerris wheelsFiber армированного бетон structuresFire stationsFlood barriersFlood защита structuresFlood-контроль damsFour-история полукруглой арки bridgesFrame поддерживаемой мембрана structuresFramesFree консольных балки bridgesFreezing methodFresh вода damsFunicular bridgesGirder bridgesGlass structuresGondola liftsGothicGravity damsGreen housesGridshellsGymnasiumsH pylonsHalf сквозной фермы bridgesHaunched балочный bridgesHealth buildingsHigh скоростные железнодорожные bridgesHigh-высокоскоростных железных дорог linesHigh-высокоскоростных железных дорог tunnelsHollow коробки sectionsHospitalsHotelsHybrid towersHydroelectric плотины / plantsHyperbolic-параболоид shellsIce крышка climateIce катков / льда arenasImmersed трубки methodImmersed трубки tunnelsIncremental launchingIndoor лыжный hallsIndustrial buildingsInflatable резины damsIntegral bridgesIntermodal передачи stationsInverted- Y пилоныIrrigat иона и промышленной воды damsKindergartenklimaaktiv GOLDLaboratoriesLateral / поперечная launchingLeadership в энергетике и экологическом дизайне (ДМЭ) Лекция hallsLEED GoldLEED PlatinumLEED SilverLenticular bridgesLibrariesLift locksLiquefied природный газ reservoirsLoad несущий кладки towersLocksLocomotive или поезд hangarsLogistics centersLongitudinal launchingMachine drivingMasonry bridgesMasonry damsMasonry structuresMast поддерживаемые мембранные structuresMausoleums / tombsMembrane structuresMetal bridgesMetro тоннели / тоннели метроМетро, ​​подземные переходыМинаретыМИНЕРГИЯ-ПМобильные плотиныМодульные компенсаторыМечетиАвтомобильные и автострадные мостыАвтомагистрали, автомагистрали и автомагистралиПередвижные строительные лесаМногопролетные неразрезные балочные мостыМногопролетные висячие мостыМультимедийные библиотекиМногоарочные и опорные плотиныМноготавровые балочные мостыМногопроходные здания многопролетного назначенияМногопролетные вантовые мосты энергетические зданияNew Austrian Tunneling Meth od (NATM)Мосты Нильсена-ЛозеШумоподавляющие барьеры (звукозащитные барьеры)Шумоподавляющие туннелиАтомные электростанцииНаклонные мостыСмотровые площадкиСмотровые вышкиОфисные зданияНефтегазовые платформыПлощадки под открытым небомОперные залыДворцыГаражи/сооруженияУскорители частицПассивные домаПавильоныПешеходные мостыТрубопроводные мостыПортовые сооруженияЗдания планетариевПолярные исследовательские объектыСборные железобетонные фермыПолицейские посты с монолитной плитойСборные сегментные конструкцииСборные сегментные конструкции с использованием пускового порталаНапорные тоннелиМосты из предварительно напряженных железобетонных конструкцийПредварительно напряженные бетонные конструкцииБашни из предварительно напряжённого бетонаЗдания государственного управленияСети общественного транспортаНасосные станцииМосты четырёхтавровые балочныеЖелезнодорожные (железнодорожные) мостыЖелезнодорожные (железнодорожные) путиВокзалыЖелезнодорожные (железнодорожные) тоннелиЖелезнодорожные (железнодорожные) тоннели бетонные мостыЖелезобетонные конструкцииЖелезобетонная башня sResearch buildingsResidential buildingsRestaurant buildingsRetail buildingsRetaining wallsRetirement homesRib vaultRigid рама bridgesRigid кадров мостов с V-образного legsRoad bridgesRoad connectionsRoad tunnelsRoads & motorwaysRockfill damsRoller coastersSchool buildingsSculpturesSecondary schoolSelf-якорь подвесок bridgesSemi-круговая арка bridgesSemi-интегральным лечение bridgesSewage plantsSewersShaftsShellsShopping центры / MallsSilosSimply поддерживаемого Уорреном Трасс bridgesSingle-клеточной коробкой балочные мостыОдноквартирные дома (отдельностоящие)Однопролетные вантовые мостыОднопролетные балочные мостыЛыжные мостыЛыжные трамплиныПлитные мостыСкользящее оформлениеКосмические фермыПоэтапное монолитное литье на опалубкуСпортивные комплексы и сооруженияСтадионы/АреныМосты из нержавеющей сталиЛестницыСтальные башниСтальные мостыСтальные плотиныСтальные опоры-мачтыСтальные металлоконструкции Мосты железобетонные композитныеМосты сталежелезобетонные композитныеМосты сталежелезобетонные композитныеСталь-армирование Композитные железобетонные конструкцииРаздельные мосты с фермами УорренаМетро (пешеходный тоннель)Висячие монорельсовые дорогиВисячие мостыВисячие мосты с вантамиВисячие мосты с диагональными подвескамиЭкологически чистые зданияБассейны/аквацентрыРазводные мостыТ-образные балочные мостыРулежные мостыТелевышкиХрамыТекстильно-железобетонные мостыТрехпролетные тросыТеатральные электростанции -пролетные висячие мостыЧерез арочные мостыЧерез ферменные мостыМосты арочные вязальныеМосты арочные с наклонными подвескамиДеревянные мостыДеревянные конструкцииДеревянные опорыДеревянно-бетонные составные мостыДеревянно-бетонные составные конструкцииПлатные воротаТрамвайные путиТрамвайные, легкорельсовые и метрорельсовые мостыТранспортные зданияТранспортные мостыТриумфальные / монументальные аркиЖеребры / П-образные подпорные конструкцииФарочные мостыФерменные мосты БашниФермыТюбинговые сегментыКонструкции труба в трубе с выносными опорамиРегулируемые демпферы (ТМД) )Тоннельно-проходческие машины (ТПМ)Тоннельные щитыТоннелиТоннели с сегментной обделкойДвухбалочные мостыДвухпролетные вантовые мостыДвухэтажные полукруглые арочные мостыП-образные балочные мостыБезраскосные арочные мостыПодземные гаражиПодземные электростанцииПодземные сооруженияПодземные вантовые мостыУниверситетские зданияУниверситетские столовыеВитриныУниверситетские библиотекиПроекты городской пристройкиКоммунальные тоннели Арочные мостыВентиляционные шахтыВертикальные консольные конструкцииВертикальные подъемные мостыПередатчики УКВ/УВЧВизит-центрыСпособ возведения стеновых покрытийСкладыФермы УорренаФермовые мосты типа УорренаУстановки для сжигания отходовВодохранилищаВодонапорные башниМостиковые стальные мостыПереходы дикой природыВетряные электростанцииВетряные турбиныВсемирные выставкиЗдания с нулевым потреблением энергииЗоологические объекты
