УШП фундамент технология

Содержание

• Что такое УШП и ее составляющие
• Достоинства и недостатки УШП фундамента
• Случаи использования УШП
• Пошаговая технология монтажа УШП
• Заключение

Возведение фундамента можно назвать одним из самых сложных моментов в строительстве любого сооружения. Тип основания выбирают в зависимости от грунта, наличия грунтовых вод, материала, из которого будет возводиться строение и прочих составляющих. В большинстве случаев необходимо устраивать монолитную плиту, но не всегда заказчики готовы устанавливать именно ее. Но выход есть – это фундамент УШП. Что это такое, каковы преимущества и недостатки фундамент и по какой технологии происходит закладывание такой плиты, мы расскажем в данной статье.

Что такое УШП и ее составляющие

УШП – это Утепленная Шведская Плита, которая представляет собой систему, предназначенную для прогревания пола по аналогии с теплым полом. Фундамент содержит в себе уже готовые коммуникации, поэтому перед последним слоем обязательно должны быть канализация, водопровод, отопление и другие коммуникации.

Плиты при закладке располагают по размеру в зависимости от месторасположения. Например, в районе несущих стен плиты укладываются более толстые, а более тонкие там, где нагрузка значительно меньше. Перед тем, как укладывать плиты обязательно производятся расчеты необходимой толщины фундамента в зависимости от типа грунта, размера стен и типа коммуникаций.

УШП фундамент чем-то похож на «пирог», так как имеет внутри себя множество слоев. Это:

1. Бетонная заливка (монолит). Обычный монолитный фундамент имеет очень толстый слой бетона, а УШП, в отличие от него, таким слоем не располагает, а имеет толщину бетона всего лишь 10 см. Но этого достаточно, чтобы придать основе жесткости. В этом есть свой плюс – фундамент сохнет за 1 день, и нет той слоистости, какая получается у обычной монолитной плиты. К тому же затраты на возведение фундамента значительно снижаются.
2. Армированный слой. Армирование также производится в сокращенном объеме, так как нет необходимости устраивать более толстый слой армированных прутов. Армированная сетка связана очень крепко, что предотвращает порчу фундамента при естественных движениях грунта, а также исключает растрескивание бетона.
3. Слой амортизации. В обычном фундаменте в качестве амортизации укладывают только песок и щебень, а по технологии фундамента шведской плиты они дополняются глиной, которая становится препятствием на пути влаге и геотекстилем, который укладывается между минеральными слоями. Дополнительный слой гидроизоляционного материала в фундаменте нужен для того, чтобы уберечь фундамент от грунтовых вод, так как они могут вплотную подступить к другим слоям и просто их размыть.
4. Слои изоляции. Для того, чтобы конструкция стояла долго и не знала таких проблем, как пучения или растрескивания, нужно ее хорошо утеплить. Делается это с помощью производных стиролов, которые увеличивают срок эксплуатации в несколько раз.

Достоинства и недостатки УШП фундамента

Технология УШП фундамента очень распространена в Корее и Швеции, но и наши строители стали чаще отдавать предпочтение именно ей, благодаря массе имеющихся преимуществ:

• Так как в нашей стране на большинстве территории не очень благоприятный климат и грунт для возведения домов, то такой фундамент способен помочь, так как его можно возводить на любой почве.
• Способность выдерживать большую нагрузку, что позволяет использовать фундамент для различного вида строительства.
• Основание уже содержит отопительную систему в виде труб с теплой водой, канализацию и водопровод.
• Так как плиты обладают высокой энергосберегающей способностью, то они очень экологичны.
• С таким фундаментом можно забыть о плесени и сырости в доме, так как фундамент полностью гидроизолирован.
• Быстрота возведения. Полностью фундамент может быть готов в промежуток от 3 дней до 2 недель.
• В местах стыков не скапливается конденсат, так как отсутствуют температурные швы.

Не существует идеальной технологии строительства фундамента, поэтому и УШП имеет свои отрицательные стороны:

• Хорошее качество данного основания повышает и его цену.
• Сложность при монтаже фундамента. Даже, несмотря на то, что строительство такого фундамента проходит быстро, все-таки для правильной установки нужна помощь специалиста, так как самостоятельно рассчитать все нюансы очень сложно.
• Если вдруг произойдет поломка какой-то коммуникации в фундаменте, то это вынудит к разбору пола и самого фундамента.
• Так как в России данная технология еще не очень распространена, то специалистов по возведению фундамента найти очень сложно.

Случаи использования УШП

Многие узнают, можно ли использовать такую технологию как УШП в своем конкретном случае. Приведем моменты, в которых установка такого фундамента будет более оправдана:

• При строительстве дома в регионе с низкой температурой воздуха во время большей части года. Такой фундамент уменьшит потери тепла из дома в близлежащий грунт.
• Если заказчик хочет, чтобы система отопления была в полу, а не устроена с помощью радиаторов, то УШП – прекрасный вариант.
• Если нет необходимости обустраивать в доме подвал, так как при монтаже УШП, строительство ниже уровня грунта недопустимо.
• В грунте, на котором производится строительство высокий уровень подземных вод, а сама почва слабая и пучинистая.
• Нельзя использовать такой фундамент при постройке в рельефных местностях, так как грунт не обладает такой высокой несущей способностью, которая необходима в этих условиях. В таком случае придется возводить усиление фундамента буронабивными или винтовыми сваями.

Пошаговая технология монтажа УШП

Эта технология закладки фундамента уже давно используется во множестве европейских стран. Благодаря этому, все работы производятся с помощью качественных европейских гидроизоляционных и теплоизоляционных материалов.

Родиной этой технологии является Южная Корея, где люди в большинстве своем спят на полу, а устройство такого фундамента помогает им не мерзнуть. Уже из Кореи технология перешла в другие страны и была усовершенствована. В России о таком фундаменте узнали недавно, поэтому стоимость его несколько завышается.

Важно! Установка УШП фундамента возможна для домов из бруса, строительных плит, кирпича и камня и имеющих не более трех этажей.

Итак, алгоритм работы при установке такого типа фундамента:

1. В первую очередь проводятся изыскательные работы, которые направлены на определение типа грунта, его несущую способность. Для этого уточняется уровень грунтовых вод, возможные сдвиги почвы, ее состав. Для создания прочного фундамента эти показатели должны быть максимально точными и правильными, поэтому без специалиста здесь не обойтись.

2. Подготовка площадки. УШП нельзя устанавливать на плодородный слой, поэтому его нужно полностью снять. После производится разметка участка, проецируются контуры будущего фундамента непосредственно на грунте. Также на этом этапе нужно уточнить, возможна ли будет прокладка ливневой канализации, которая поможет отвести грунтовые воды от фундамента. Оси капитальных стен разбиваются шнуром по диагонали, для большего удобства шнур красят в яркий цвет, чтобы лучше его видеть и не ошибиться. Далее размечается котлован и вырывается, но его размер должен быть на 1 метр больше по периметру, чем по месторасположение стен. Дно котлована укрывается геотекстилем или дормитом, при илистом грунте, но так, чтобы был запуск на боковые стенки.


   Важно! Покрытие геотекстилем обязательно для исключения усадки фундамента.

3. Устройство дренажа. Основание обязательно должно быть сухим, поэтому от УШП отводятся все талые и грунтовые воды путем выкапывания по периметру траншеи и укладывания в нее гофротруб под небольшим уклоном с целью обеспечения самотека воды. Смотровые колодцы в углах помогут прочистить при необходимости всю систему.
   Создание дренажной системы происходит по такому алгоритму:
   На дно готовой траншеи сверху на геотекстиль укладывается щебень.
   Вертикальная установка колодцев из гофрированных труб или гладких.
   Между колодцами укладываются гофрированные трубы по периметру. Они входят в колодец, разрываясь внутри него, и выходят наружу.
   Траншея поверх труб засыпается щебнем и укрывается геотекстилем.

4. Установка коммуникаций. Все коммуникации укладываются на шведскую плиту еще до заливки. На случай проблем с системой, создается ее дублер, то есть, если водопровод или канализация засорятся, то можно будет переключиться на запасную систему, а не производить ремонт старой.
   Все трубы необходимо заглублять ниже отметки промерзания, а стояки от них вести в нужное место дома, чтобы впоследствии подключить к системе. Укладка производится на песчаную подушку с уплотнением.

5. Установка теплоизоляции. Для того чтобы провести качественную теплоизоляцию, нужно следовать следующей схеме:
   Первым слоем укладывается пенополистирол, который идет по всему периметру.
   Второй слой утеплителя смещается на расстояние, равное 45 см от края для того, чтобы создать ребра по периметру. В середине слоя делаются канавки с шириной 20 – 30 см. Для этого используется материал XPS шириной 10 см таких производителей, как «Стирэкс», «Технониколь», «Пеноплэкс», «Техноплекс».

   Важно! Плиты ПСБ-С не подойдут, так как в их производстве не происходит прессования.

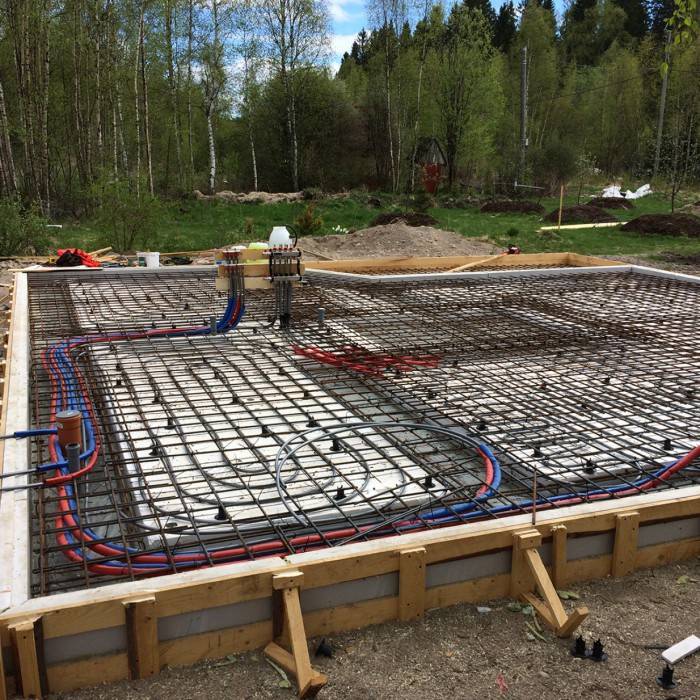

6. Работы по армированию и монтажу теплого пола. Шведская плита будет многофункциональным основанием, только при добавлении в него теплого пола. Укладывается он слоем на поверхность арматуры или между армирующими решетками на специальные пластиковые подставки. Для правильного расположения нужно четко знать будущую планировку дома, вплоть до расположения мебели в комнатах.

   В зависимости от того, какая нагрузка будет производиться на фундамент, армирование нужно производить сеткой с сечением от 12 до 16 мм. Одного слоя, по словам специалистов, будет мало. Армированный пояс должен быть с шагом сетки 15*15 см, с периодичностью перемычек 25-30 см, с используемой арматурой для перемычек и хомутов с сечение 6-8 см.
7. Заливка бетонного слоя. Фундамент такого вида заливается в один прием, с обязательной обработкой вибратором для устранения воздушных камер внутри слоя. При этом можно использовать глубинные вибраторы, которые имеют специальную насадку и опускаются в слой бетона каждый 20-30 минут.

   Важно! Ни в коем случае не соприкасать вибратор с арматурой и теплым полом во избежание их порчи.


   Опалубку убирают только после того, как слой бетона окреп, а это занимает 3 суток. В жару весь фундамент накрывается пленкой, а также несколько раз в сутки увлажняется обычной водой.
   После того, как основа высохла, ее верхний слой в обязательно порядке шлифуют специальной машинкой.

   Важно! Возведение такого фундамента лучше всего производить в конце лета, когда уровень грунтовых вод понижен.

Заключение

Установка на участке шведской плиты – это не дело, которое можно оформить своими руками. Для соблюдения технологии требуются обширные знания и умения, которые приведут к правильному результату. Поэтому обязательно УШП должен укладывать специалист со знанием дела. В России таких мастеров пока немного, поэтому придется, во-первых, хорошо поискать, а во-вторых, прилично потратиться.

• Строим дом из пеноблоков своими руками
• Плавающий фундамент
• Опалубка для фундамента своими руками
• Фундамент под печь в баню

технология, устройство, плюсы и минусы

Фундамент шведская плита позволяет обеспечить совокупность минимальных затрат с высоким качеством и длительным сроком эксплуатации. По технологии его монтажа не предусматривается использование обычной железобетонной плиты.

Таким образом, можно получить только пол по грунту с встроенным обогревом. Монтаж фундамента можно выполнить без использования специальной техники, что позволяет существенно снизить финансовые затраты на строительство.

Содержание

Что это такое?

Что такое УШП – это утеплённая монолитная железобетонная конструкция, внутри которой прокладываются коммуникации и водяной тёплый пол.

Фундаментная плита в этом случае практически не заглубляется в грунт (малозаглубленная), потому идеально подходит для строительства малоэтажного дома из бруса и пеноблока.

Главный принцип конструкции заключается в том, что утеплитель изолирует бетонную плиту от грунта, не допуская его промерзания с наступлением холодов.

Если сделать шведский фундамент за счёт использования пенополистирола толщиной не менее 20 см, можно получить несколько положительных характеристик, позволяющих говорить об уникальности данной конструкции.

В первую очередь будет равномерно распределена нагрузка на грунт, что не позволит одному из углов провалиться под весом строения. Кроме этого, осуществляется утепление самого фундамента. Третьим отличительным фактором можно назвать амортизацию сил морозных движений грунта (пучения).

Благодаря равномерному распределению нагрузок, плита фундамента способна выдержать на себе более 10 тонн веса без особых искажений.

Устройство УШП

Как говорилось ранее, УШП фундамент представляет собой основание строения, состоящее из нескольких чередующихся слоёв.

При этом каждый из них накладывается в определённое время и выполняет отдельную функцию.

Периодичность монтажа согласно шведской системе следующая:

1. Подушка из песчано-гравийной смеси толщиной не менее 15 – 20 см.
2. Геомембрана.

   Геомембрана защитит основание от воздейтсвия влаги

3. Дренаж, осуществляющий отвод подземных и талых вод от фундамента.
4. Слой мелкозернистого песка.
5. Экструдированный пенополистирол толщиной 10 см. Укладывается по всему периметру опалубки и под отмостку.
6. Щебень или гравий.
7. Экструдированный пенополистирол толщиной 20 см. Устанавливается везде, кроме мест, предназначенных для установки стен.
8. Монолитный армированный железобетонный слой в местах установки стен и по всему периметру строения.

Преимущества и недостатки

Как любое строительство, УШП фундамент имеет свои плюсы и минусы, поэтому, прежде чем начинать его возведение, необходимо взвесить все доводы и сделать полный анализ положительных и отрицательных характеристик.

Только после этого можно принимать решение, делать такое основание для своего дома или воспользоваться другой технологией монтажа фундамента. Для облегчения поставленной задачи рекомендуется воспользоваться таблицей, приведённой ниже.

№	Преимущества УШП	Недостатки УШП
1	С его помощью можно получить очень тёплый дом с уникальными энергосберегающими показателями. Утеплённая фундаментная плита позволит всегда иметь обогреваемые полы.	При возникновении проблем с тёплым полом (утечка) найти проблему, когда трубопровод спрятан в железобетоне будет проблематично. Кроме этого, вода в этом случае будет размывать основание до устранения причины.
2	Практически все коммуникации, прокладываемые на этапе строительства, укладываются в плиту фундамента.	Ситуация аналогичная с трубопроводом тёплых полов.
3	Конструкция не имеет усадочных и температурных швов. Это позволяет утверждать о длительном сроке эксплуатации фундамента УШП.	Максимальная высота конструкции, построенной на таком основании, 3-этажный дом.
4	При заливке бетонной смеси по уровню результатом станет идеально ровный пол, на котором можно сразу делать финишное напольное покрытие.	Фундамент утеплённая шведская плита желательно укладывать на ровных участках. Если имеет место даже незначительный перепад высот, сумма, затраченная на работу и материал, может увеличиться в несколько раз.

Принимаясь за строительство такой конструкции, нужно использовать только качественные материалы, это позволит избежать многих ошибок.

Где используется такая технология?

Технология возведения фундамента УШП применяется при строительстве объектов, в которых не предусмотрено наличие подвальных, цокольных этажей.

Кроме этого, проектирование таких систем рекомендуется для строительства зданий, имеющих размер сторон 15 м.

Помимо этого, есть ещё ряд характеристик, свойственных использованию данного метода:

• регионы, расположенные в северной части страны;
• участки с высоким уровнем прохождения грунтовых вод;
• в подготовленном проекте предусмотрена конструкция технологии обогрева помещения с помощью системы водного теплого пола;
• при строительстве дома на пучинистом или слабом грунте. Обхзор данного основания смотрите в этом видео:

На участках со сложными рельефными особенностями данную технологию желательно не применять.

Если рассматривать вложения на период строительства, назвать УШП фундамент (утеплённая шведская плита) выгодным с точки зрения финансовых вложений нельзя. Разница начнёт проявляться лишь спустя некоторое время, после того, как начнут приносить счета за отопление, поэтому принимать решение в пользу данного метода или против него остаётся собственнику будущего строения.
