Сравнение плитных фундаментов УШП( утепленной шведской плиты) и УФФ (утепленного финского фундамента)

Среди распространенных технологий фундаментостроения большой популярностью пользуются Утепленный финский фундамент и Утепленная шведская плита. Несмотря на очевидную схожесть названий, это абсолютно разные типы оснований, объединенные философией энергоэффективного и долговечного строительства. В сходствах и различиях между УШП и УФФ и попробуем разобраться.

И все-так они разные

Обе технологии пришли в Россию из Европы. В Скандинавии тренд на энергоэффективность уже много лет является определяющим в сегменте малоэтажного строительства. К тому же морозные зимы и высокопучинстые грунты ощутимо влияют на конструктивные решения. Так и появились УШП и УФФ, которые даже на самых сложных, слабонесущих грунтах позволяют создать надежное, прочное и долговечное основание, защищенное от промерзания. Общее, что объединяет два вида фундаментов, — это плита, в которую уже интегрированы инженерные коммуникации и система обогрева.

К тому же сама по себе плита вкупе с системой теплого пола обладает способностью аккумулировать тепло в процессе эксплуатации. При аварийном отключении отопления и УШП, и УФФ еще долго будут отдавать накопленное тепло.

В остальном технологии возведения этих двух типов фундаментов очень сильно различаются. Так, Утепленная шведская плита — идеальное решение для строительства на ровных участках, на которых практически полностью отсутствует перепад высот. В этом случае для возведения фундамента достаточно подготовить котлован глубиной 30-40 см, застелить его дно геотекстилем, выполнить засыпку щебнем и песком, затем утрамбовать, проливая водой, уложить плиты XPS в качестве теплоизоляционного слоя, на специальные подставки установить арматуру, смонтировать систему обогрева пола и забетонировать.

Фундамент УФФ

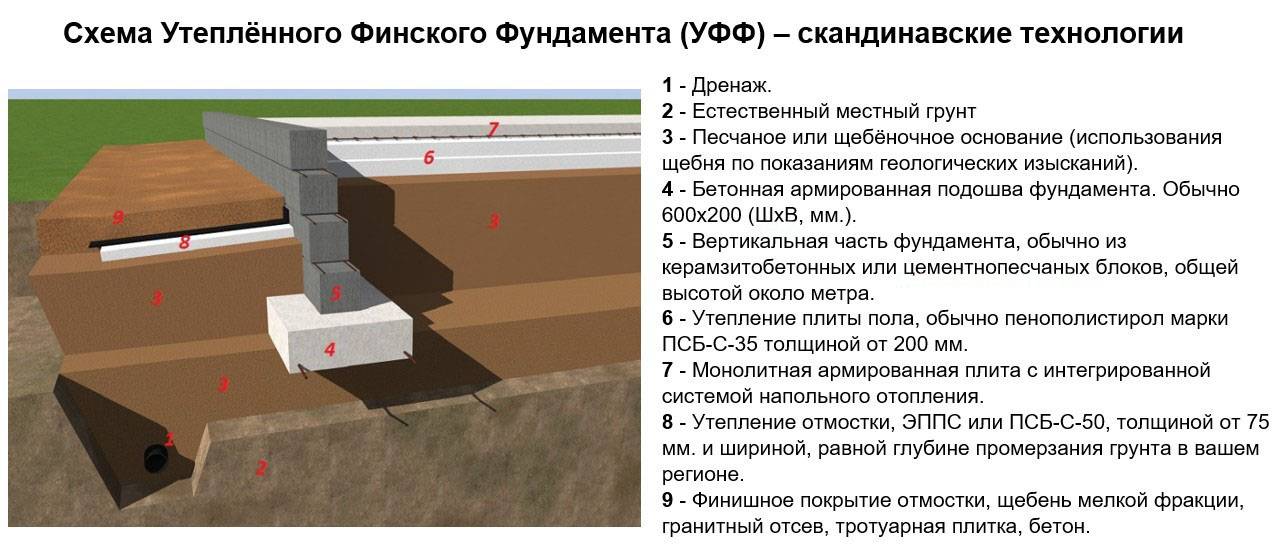

Утепленный финский фундамент представляет собой сочетание двух известных российским строителям технологий: утепленного малозаглубленного ленточного фундамента и утепленной фундаментной плиты. УФФ идеально подойдет для строительства на участках с неровным рельефом, перепадом высот и холмистой местностью. К тому же технология позволяет разделить работы на два этапа: сначала сделать ленточную часть, а когда дойдет очередь до внутренних работ, выполнить устройство утепленной плиты.

Дополнительно о преимуществах УФФ

Конструктивные особенности УФФ наделили этот фундамент несколькими важнейшими преимуществами, которые в условиях российских традиций и особенностей местного климата становятся принципиальными.

УФФ лишена ограничений, связанных с рельефом. За счет наличия ленточной части такой фундамент можно возводить на участке с уклоном. Для этого достаточно изменить высоту цоколя в зависимости от перепада высот и таким образом добиться нулевого уровня первого этажа. Это значит, что отпадает необходимость выравнивать участок, снимать грунт или завозить новый.

Кстати, возможность сделать высокий цоколь — еще одно преимущество УФФ. В средней полосе России чаще всего дома строят с крыльцом, высокими террасами. Это, в свою очередь, поднимает уровень первого этажа, а также позволяет расположить окна выше. Такая особенность обусловлена высокой снеговой нагрузкой в регионе. Ведь если вокруг дома не сделать отмостку и не отвести воду, то при низком цоколе все негативное воздействие от осадков ляжет на внешнюю отделку, двери и окна. Высокий цоколь позволяет защитить фасад от снега, талых вод, дождей.

Особенности обустройства УФФ

Устройство Утепленного финского фундамента начинается с грунтовой подготовки. Первым делом строителям предстоит вырыть котлован, уложить на его дно геотекстиль, отсыпать щебнем и песком с обязательной проливкой водой и послойным трамбованием.

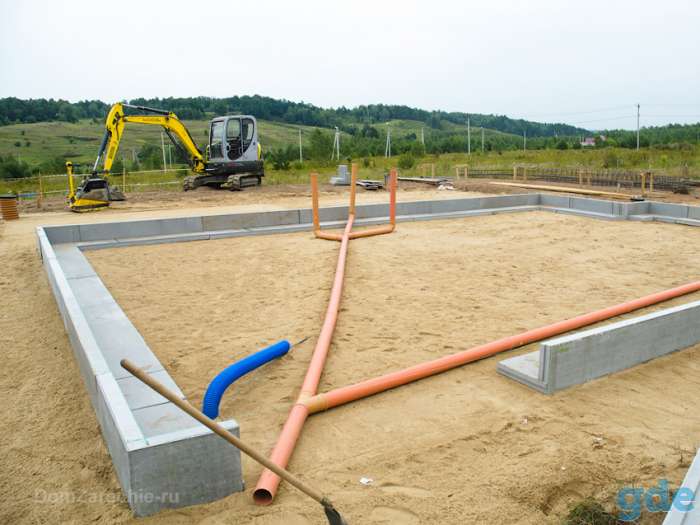

В толще песка необходимо проложить закладные под коммуникации. Затем на песчаное основание укладывается утеплитель под подошву ленточной части. Особенность УФФ состоит в том, что его ленточная часть имеет так называемую опорную пятку, за счет которой несущая способность такого фундамента очень высока.

Утеплитель под подошвой ленточной части должен быть прочным и устойчивым к влаге и агрессивным средам. Ведь условия под землей, да еще и под давлением несущих конструкций, далеки от идеальных. Плиты XPS CARBON ECO SP специально созданы для подобных фундаментов. Они не только не боятся влаги, но и превосходно выдерживают нагрузку, обладают повышенной прочностью и имеет гарантированный срок службы не менее 50 лет. Опалубку для ленточного фундамента можно выполнить из дерева, но для повышения энергосберегающей способности лучше применить для этой цели плиты XPS.

Они скрепляются между собой универсальными стяжками для несъемной опалубки и служат не только каркасом для бетонной конструкции, но и надежным слоем теплоизоляции, замыкая тепловой контур. В вертикальном положении плиты XPS не испытывают чрезмерных нагрузок, а потому можно воспользоваться материалом с меньшими показателями прочности. Плиты XPS CARBON ECO тоже не боятся влаги и обладают очень низким коэффициентом теплопроводности, а потому отлично справятся с защитой конструкции от промерзания.

Если монолитный цоколь возводился при помощи деревянной опалубки, то его необходимо гидроизолировать, а после с внутренней стороны утеплить при помощи плит XPS. Это же правило касается и случаев, когда для строительства цокольной части были выбраны фундаментные блоки ФБС.

Когда ленточная часть полностью готова, наступает очередь бетонной стяжки конструкции пола. Она монтируется на предварительно уложенный слой теплоизоляции из XPS CARBON ECO SP. Это утеплитель с высокими характеристиками прочности и низким водопоглощением.

Плиты XPS следует укладывать с разбежкой швов в соседних рядах. Поверх XPS на специальные подставки устанавливается арматура, к ней крепятся трубы теплого пола и проводится бетонирование. Этот этап можно выполнить сразу же после монтажа ленточной части или оставить до начала внутренних работ. Качество фундамента от этого никак не изменится.

В целом же, несмотря на очевидные различия, УФФ и УШП схожи в одном — в высоком уровне энергоэффективности. Оба фундамента надежно защищены от промерзания, подходят для всех типов грунтов и дополнительно с этим вносят ощутимый вклад в экономию энергоресурсов в процессе эксплуатации.

Понравилась статья?

Подписывайтесь на наш канал в Telegram, и группу vk.com. Будьте в курсе наших новых материалов, строительных новостей и лайфхаков.

Утепленный финский фундамент УФФ или утепленная шведская плита УШП | Эксперты

архитектор

Основание дома – это основа его энергосбережения. Ведь сколько ни защищай стены и крышу множеством слоев утеплителя от морозов и ветров, все будет впустую с холодным, промерзающим фундаментом.

Потому к вопросу его создания следует подходить максимально взвешенно и осознанно. И если вы хотите добиться здесь максимальной теплоизоляции, вы наверняка придете к выбору между УШП и УФФ, утепленной шведской плитой и утепленным финским фундаментом.

Почему стоит обратить внимание именно на эти виды и какая между ними разница? Об этом вы узнаете в нашей статье.

О чём Вы узнаете в статье?

1. В чем отличия УШП и УФФ?
2. Основание
3. Цоколь
4. Утеплитель
5. Коммуникации
6. Отмостка
7. Цена
8. Так что же выбрать?

В чем отличия УШП и УФФ?

Чтобы вам было проще оценивать преимущества и утепленной шведской плиты, и утепленного финского фундамента, мы выделим несколько ключевых параметров «базы» для постройки дома и детально рассмотрим каждый из них в сравнении.

Основание

На первый взгляд основа для УШП и УФФ одинакова. Если, к примеру, для того же распространенного мелкозаглубленного ленточного фундамента копают траншею, то для шведской плиты и финского фундамента вынимают целый слой грунта, под всю застройку, солидной глубины.

Фото 1. Утепленная шведская плита

Такая заготовка делает основание теплым и лишенным риска продувания или промывания. Но есть важное отличие. Для УФФ требуется заливка армированной ленты (подошвы) из бетона по периметру будущего здания. Она относительно крупная в сечении (мы рекомендуем 60х20 см), поэтому сможет выдержать серьезную нагрузку и выступает мощной «подошвой» для конструкций в ходе всех дальнейших работ – и прежде всего при сооружении цоколя.

Цоколь

Именно в этом элементе фундамента, в конструкции цоколя, лучше всего заметна разница между УШП и УФФ.

Фото 2. Фундамент УШП

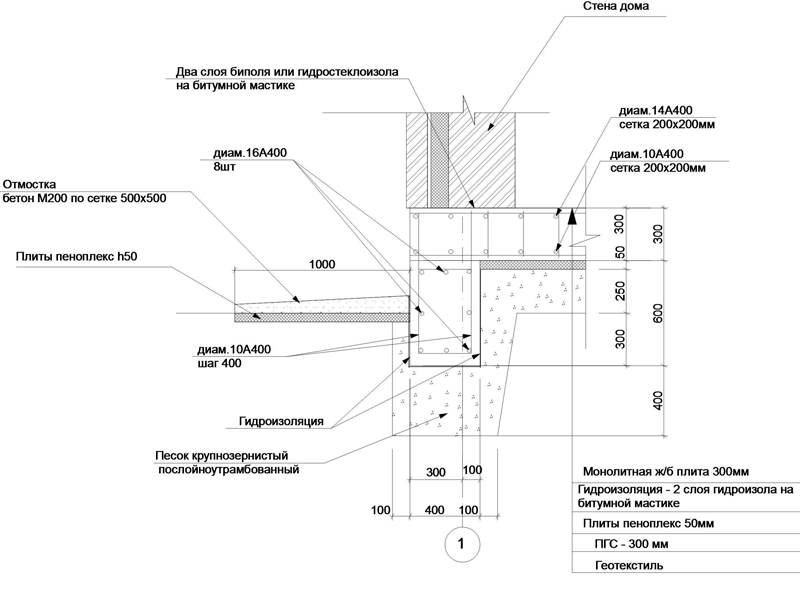

А в утепленном финском фундаменте цоколь выглядит как мощная стенка из керамзит-бетонных блоков, опирающихся на ту самую ленту. Их тоже со временем можно отделать накладками, но важнее другое. Если вам необходимо в связи с особенностями участка или климата поднять уровень фундамента, то для этого достаточно прибавить нужное количество рядов КББ. А в шведской модели все, что возможно в подобной ситуации, – это нарастить слой из песка. Но предел прибавки высоты тогда составит буквально 10-20 лишних сантиметров от земли.

Утеплитель

Для теплоизоляции как в утепленной шведской плите, так и утепленном финском фундаменте используется ППС – пенополистирол. Мы рекомендуем выбирать так называемый экструдированный ППС: он легкий, энергосберегающий, не боится ни влаги, ни перепадов температур, ни грибка с плесенью.

Фото 3. Фундамент утепленная шведская плита

В первом случае листы пенополистирола кладутся поверх песочной подушки. При этом под несущие стены идет ППС-30, а под будущую стяжку пола ППС-16. А для УФФ подход иной. Сначала пенополистиролом утепляется изнутри лента из КББ, потом свободное пространство котлована до верхнего уровня засыпается песком, а сверху, под стяжку, также кладутся листы утеплителя. За счет этого фундамент получается ничуть не менее теплым, несмотря на свою увеличенную высоту.

Коммуникации

Еще один пункт, в котором шведская и финская схемы обустройства основания в доме мало отличаются друг от друга.

Фото 4. Заливка фундамента

Отмостка

Когда фундамент фактически готов, остаются последние работы, связанные с его наружной «отделкой» – прежде всего отмосткой. Принцип ее организации в УШП и УФФ примерно одинаков.

Фото 5. Утепленный фундамент

А это плюс как для сохранения тепла в здании, так и для ресурса основания. Однако при создании утепленного финского фундамента выполняется еще одна работа – это гидроизоляция цоколя. Ведь в силу его размеров он подвергается повышенным рискам разрушения под действием проникающей под отмостку влаги, и лишняя защита ему не помешает.

Цена

По умолчанию и УШП, и УФФ считаются весьма дорогими типами фундамента. На фоне уже упомянутого выше мелкозаглубленного типа и схемы на винтовых сваях они отличаются более высокой стоимостью (хотя и с рядом оговорок: в некоторых ситуациях сваи выйдут не намного дешевле, чем шведская плита).

Однако между собой описываемые типы фундаментов также различаются – причем достаточно заметно. Исходя из опыта, можем сказать: в среднем цена создания утепленного финского фундамента на 30% выше, чем у утепленной шведской плиты.

Причины этого следующие. Во-первых, материалов при обустройстве высокого основания уходит заметно больше – и песок, и бетон, и КББ, и утеплитель, и гидроизоляция, и т. п. Во-вторых, трудозатраты тоже выше, ведь монтажникам надо выполнить на порядок больше самых разных, порой весьма сложных для реализации работ.

Так что же выбрать?

Вывод из всего этого сравнения простой: по своим характеристикам фундаменты по схемам УШП и УФФ максимально близки – и выбирать нужно с оглядкой на ваш проект. Если он предполагает серьезный подъем нулевого уровня, вам подойдет финский метод. Если же вам не нужно высокое основание, то смело заказывайте более доступную шведскую конструкцию – и не переплачивайте лишнего!

P.S. С любыми вопросами про обустройство утепленных моделей фундаментов этих типов вы сможете обратиться к консультантам нашей компании. Они всегда расскажут обо всех нюансах и помогут с оптимальным в ваших условиях выбором основания, а главное – предложат конкретные расчеты стоимости таких работ. Ведь мы предлагаем действительно выгодные условия по возведению утепленной шведской плиты и утепленного финского фундамента!

Посмотрите, как мы можем

22 июня 2020 1225

7,1х11,6 м 2‍ 300‍ 000

КП «Вяземское»

17 октября 2019 952

250 м² 506‍ 000

32 дня КП «Чеховские дачи»

25 апреля 2019 1998

7,9х8,9 м 6‍ 700‍ 000

51 день КП «Лесной пейзаж»

30 января 2018 2024

6,9х8,9 м 5‍ 800‍ 000

60 дней СНТ «Вика»

Previous Next

Посмотреть другие работы

СШП фундамент – технология, стоимость, преимущества и недостатки

UWB представляет собой фундамент, построенный с использованием изолированной шведской плиты (UWB). Этот вид представляет собой плитный монолитный фундамент, внутри которого находится система теплого пола, а снизу утеплен слоем пенопласта.

Может применяться на почвах с высокой (и низкой) влажностью и высоким уровнем грунтовых вод. Подходит для возведения легких конструкций из всех основных видов материалов.

Преимущества

• система подогрева пола;
• верхняя поверхность гладкая и ровная, что не требует дополнительных затрат на выравнивание пола в помещении;
• отсутствие каких-либо швов и стыков на поверхности;
• снижает вероятность промерзания и, соответственно, пучинистости грунта под днищем здания;
• строительство не требует применения специальной (и дорогостоящей) техники;
• за счет хорошей теплоизоляции в будущем позволит сэкономить на отоплении внутри здания.

недостатки

• не очень дешевая форма основы конструкции;
• нельзя использовать под строениями с большой массой;
• подходит не для всех типов почвы;
• исключает строительство подвала или погреба под зданием.

Особенности

Отличительной чертой этого основания для дома является расположение хорошего теплоизоляционного материала снизу и по его бокам (по периметру). Также в основании стен устанавливаются дополнительные ребра жесткости для большей прочности и устойчивости к силовому давлению сверху. Небольшая толщина всей конструкции позволяет сократить время, необходимое для строительства.

Этапы строительства

При создании СШП фундамента выделяют следующие этапы строительства:

• создание котлована путем извлечения верхнего слоя грунта;
• уплотнение дна котлована с помощью песка и трамбовки;
• монтаж дренажной системы труб и других коммуникаций;
• обратная засыпка щебня и его выравнивание;
• установка опалубки по периметру котлована;
• укладка бокового теплоизоляционного материала изнутри по всему периметру опалубки;
• укладка двойного нижнего (основного) слоя теплоизоляционного материала — экструдированного пенополистирола;
• усиление конструкции с помощью арматурных стержней;
• монтаж и монтаж теплого пола;
• заливка бетоном толщиной 100мм;
• выравнивание верхнего слоя после твердения бетона;
• плоское шлифование.

Отдельно стоит сказать о стоимости СШП фундамента. Его стоимость довольно высока, но позволяет сэкономить за счет отсутствия необходимости использования специального оборудования и в дальнейшем позволит сэкономить средства на отоплении помещений. Из всего этого следует, что данный тип в ряде случаев вполне оправдан, но никак не может быть универсальным для всех случаев необходимости возведения фундамента здания.

Рекомендуем прочитать

Элементы жесткого ландшафта — стены и кирпичная кладка

 Введение:

Метод, используемый для возведения всех видов стен, описан на странице «Основы кирпичной кладки», которую следует читать вместе с этой страницей, если вы еще не знакомы с приемы кладки кирпича.

 Простая стена

На приведенной ниже диаграмме показаны основные моменты построения низкой стены того типа, который используется в большинстве ландшафтных работ. Здесь показана двойная стенка шириной 225 мм слева и одинарная стенка шириной 100 мм справа.

Стена с одинарной обшивкой подходит только для высоты около 450 мм; все, что выше, должно быть двустенным для устойчивости. Любая стена высотой более 1,2 метра должна быть спроектирована инженером-строителем, который примет во внимание преобладающие грунтовые условия, запланированное использование и т. д. и спроектирует стену, соответствующую проекту.

 Фундамент

Стены должны быть построены на прочном фундаменте. В настоящее время мы используем бетонный ленточный фундамент, который в основном представляет собой траншею, заполненную массивным бетоном с прочностью C20 или выше, с армирующей сталью для высоких, тяжелых или несущих стен.

Там, где ленточный фундамент будет нести тяжелую и/или несущую стену, траншеи обычно выстилаются гибким листовым материалом, который предназначен для компенсации любых незначительных движений от пучения грунта и, таким образом, защищает здание от дополнительных нагрузок. Эти вкладыши, известные как «глиняная доска» и т.п., не являются обязательными для небольших садовых стен, но не вызовут никаких проблем, если они будут включены.

В некоторых частях страны мы сталкиваемся со стенами, построенными непосредственно на твердой глине с распорными рядами, используемыми для распределения веса стены по большей площади. Они состоят из ряда рядов кирпичей, ширина которых постепенно уменьшается по мере продвижения вверх, согласно теории, нагрузка на стену «распределяется» по большей площади основания. Поскольку некоторые свойства, поддерживаемые этими разбрасывателями, сохранялись в вертикальном положении более века, этот метод должен иметь некоторую ценность, даже если он не будет использоваться в настоящее время благодаря появлению надежных бетонов.

Допускается строительство стены поверх существующей бетонной плиты для небольших хозяйственных построек, но опять же, любая стена выше 1,2 м, которой будет большинство стен зданий, должна быть профессионально спроектирована.

Любое основание должно быть не менее чем на 100 мм шире с каждой стороны, чем толщина предполагаемой кирпичной кладки. Таким образом, для стены толщиной 225 мм мы обычно заливаем фундамент шириной 450 мм. Для несущих стен ширина ленточного фундамента может быть 600 мм. Фундамент обычно имеет толщину 150 мм, хотя она может быть уменьшена до 100 мм для небольших стен на хорошем грунте или увеличена для более тяжелых стен на плохом грунте.

Глубина фундамента зависит от грунтовых условий. В идеале фундамент должен быть залит поверх коренной породы или твердой твердой глины, но это не всегда возможно, поэтому на плохом грунте фундамент можно сделать шире и использовать для распределения веса на большую площадь подземной части. класс, процесс, иногда известный как «рафтинг». В относительно мягком климате Великобритании и Ирландии верхняя часть фундамента должна находиться не менее чем на 150 мм ниже уровня земли, чтобы обеспечить «морозный покров», но в районах, где хорошая глина или коренная порода находятся глубже, она может быть на 1 метр или более ниже уровня земли. Нижний этаж.

 Несколько слов о морозостойком покрытии

Морозное покрытие предназначено для предотвращения воздействия на фундамент морозного пучения ; Замерзание вызывает увеличение объема воды, которая может «набухать» земляное полотно (обычно это глина), поднимая при этом фундамент и стену, которую он несет, только для того, чтобы все снова опустилось, когда происходит оттепель. Повторяющиеся циклы замораживания-оттаивания могут иметь разрушительные и/или катастрофические последствия.

Умеренный морской климат Великобритании и Ирландии означает, что мы не сильно подвержены этому явлению, поэтому 150–300 мм обычно считается достаточной глубиной для промерзания, но континентальная Европа и Северная Америка являются такими, и их строительные нормы и правила отражают это. с требованиями по морозостойкости 600 мм и более.

 Влагонепроницаемый слой

Влагонепроницаемый слой (dpc) представляет собой слой непроницаемого материала, встроенный в стену для предотвращения миграции грунтовых вод вверх. Самым простым в установке dpc является полимерный лист, поставляемый в рулонах, который подходит для кирпичной кладки любой ширины. Он всегда укладывается на высоту не менее 150 мм над уровнем земли и просто раскатывается поверх предыдущего слоя. После установки кладка кирпича продолжается как обычно, покрывая dpc слоем раствора, а затем укладывая первый ряд кирпичей выше dpc.

Не все отдельно стоящие стены имеют dpc, но мы никогда не строим стены без него — это стоит очень мало и гарантирует долгий срок службы стены, так как влага не может подняться выше dpc и пропитать облицовочную кирпичную кладку.

В местах, где заканчивается dpc, следующий рулон должен начинаться с перекрытия предыдущего рулона не менее чем на 400 мм, чтобы обеспечить целостность dpc.

Инженерные кирпичи также можно использовать для создания ЦОД в отдельно стоящих стенах. Уложены два ряда инженерных кирпичей, которые из-за очень низкой водопоглощающей способности препятствуют восходящей миграции грунтовых вод.

Для получения дополнительной информации о курсах по защите от влаги см. страницу Работа с DPC.

 Копинги и заглушки для простенков

Копинги — это покрытие для стены. Колпачки для пирса — это начинка для столба, также известного как «пирс». Их цель состоит в том, чтобы предотвратить стекание дождевой воды по поверхности кирпичной кладки, что может привести к проблемам с влажностью и заселению водорослями и другой растительностью.

Существует широкий спектр предметов, которые можно использовать в качестве колпачков; единственным требованием является то, чтобы карниз был не менее чем на 25 мм, а лучше на 50 мм шире стены с каждой стороны. Таким образом, для однослойной стены шириной 100 мм мы будем использовать карниз шириной 150 мм, для стены шириной 215 мм мы выберем карниз шириной 300 мм и так далее.

Многие колпачки и колпачки для пирса будут иметь «капельную полосу» или «капельную канавку» на нижней стороне, отступя примерно на 25 мм от передней поверхности, но не так далеко назад. чтобы он был близок к лицевой кладке. Эта канавка предназначена для предотвращения попадания воды обратно под настил и попадания оттуда на кладку, где она может обесцветить облицовку. Вода скапливается в канавке из-за капиллярных сил и достигает точки, где поверхностное натяжение, которое удерживает воду в контакте с колпачком, преодолевается под действием силы тяжести и образует каплю, падающую с колпака или колпака пирса до того, как она может попасть в кладку.

 Надежное прилегание колпачков и колпачков для свай

Как колпачки, так и колпачки для свай печально известны тем, что они расшатываются, что чаще всего происходит из-за плохой адгезии колпачок или крышка к слою раствора и, возможно, плохая адгезия этого слоя раствора к нижележащей конструкции.

Таким образом, должно быть легко определить, что слабым звеном во всем этом является раствор, но даже использование более прочного (т. е. с более высоким содержанием цемента) раствора может оказаться недостаточным для предотвращения ослабления колпачков и колпачков. Часто эти «последние штрихи» имеют проблемы с пористостью, из-за чего их неудобно склеивать практически с любым раствором.

Однако есть способ более или менее гарантировать, что после того, как они будут уложены в постель, они останутся на месте и не оторвутся, даже если кто-то будет опираться на них или активно пытаться их стащить.

Использование связующего моста обычно обеспечивает лучшую адгезию между раствором и стеной, а если для основания используется раствор, усиленный бутадиен-стирольным каучуком, то маловероятно, что блоки вообще оторвутся. Использование раствора, усиленного бутадиен-стирольным каучуком *и* грунтовки Bond Bridge, особенно полезно при укладке узких карнизов, таких как те, которые используются на стенах с одинарной обшивкой, где часто присутствует недостаточное количество раствора для обеспечения адекватной адгезии и предотвращения ослабления.

В качестве минимального требования настоятельно рекомендуется установить перемычку Bond Bridge между слоем раствора и блоком колпачка. Использование раствора SBR обеспечивает еще большую устойчивость работы, а для максимальной безопасности можно использовать дополнительную вторичную грунтовку Bond Bridge между слоем раствора и нижележащей кирпичной или каменной кладкой.

 Обычные связки для кирпичной кладки

Stretcher Bond — это самая простая связка для укладки, которая сводит к минимуму количество необходимых разрезов. Его можно легко использовать для однослойных стен. При использовании в качестве стены с двойной обшивкой две обшивки соединяются вместе по стыку воротника с помощью стеновых связей.

Вытяжная связка используется не так часто, как ложковая, но столь же проста. Это непрактично для однослойных стен, но популярно для работы с подгузниками, где узоры, обычно ромбы или крест-накрест, выделяются из кирпичей разных цветов, а также для стен, следующих быстрым изгибам / дугам.

Английская перевязка – это традиционная перевязка, насчитывающая сотни лет и отличающаяся чередованием рядов подрамников и перемычек. Это одна из самых прочных моделей скрепления кирпичной кладки.

Фламандская облигация имеет чередующиеся заголовки и подрамники в ряду. Это более декоративный узор, чем английская перевязка, особенно если в заголовках используется кирпич другого цвета.

English Garden Wall Bond представляет собой простой вариант английской перевязки, в котором ряды заголовка разделены 3 или 4 рядами подрамников.

Существует также «Шотландская облигация» с 5 рядами носилок между рядами жаток.

Flemish Garden Wall Bond увеличивает соотношение носилок и жаток в каждом ряду с 1:1 до 3:1. Перегородочные кирпичи разделены 3 носилками. Заголовки курсов с четными номерами устанавливаются по центру средних подрамников основного курса с нечетными номерами.

Монаховскую облигацию можно рассматривать как промежуточную между фламандской облигацией и фламандской облигацией садовой стены. В этой схеме верхние кирпичи разделены двумя подложками. Заголовки курсов с четными номерами охватывают стык между двумя носилками основного курса с нечетными номерами.

 Подпорные стены

Подпорные стены используются для удержания насыпи земли или чего-либо подобного. Они варьируются от небольших стен в саду, удерживающих высокие грядки, до массивных сооружений высотой 10 м и более, удерживающих насыпь автомагистрали.

Подпорные стены не так просты, как простые стены, и любые такие стены высотой более 1 м должны быть спроектированы инженером-строителем или инженером-строителем, знакомым с условиями площадки и грунта.

Для невысоких насыпей высотой 600 мм и менее может быть достаточно стопорной планки на краю, и она, безусловно, будет дешевле, чем кирпичная стена. Другие варианты включают габионы, конструкции из дерева или запатентованные системы подпорных стен. Контактные данные поставщиков данной продукции можно найти на странице ссылок.

Для других применений сборные удерживающие конструкции могут быть наиболее подходящим решением, и они рассматриваются ниже.

На этом рисунке показана основная подпорная стенка высотой до одного метра. Важно отметить, что фундамент закладывается на твердое основание из глины или стабильного грунта или с покрытием толщиной 300 мм; что задняя часть стены, соприкасающаяся с землей, должна быть защищена влагонепроницаемой мембраной, такой как PIFA 1200, или дренажной композицией, и что должен быть какой-либо метод осушения берега либо через дренажные отверстия, либо с помощью перфорированный дренаж.

Очень важно использовать правильные кирпичи. «Кирпичи для дома» могут подходить или не подходить в зависимости от классификации. Подойдет инженерный кирпич, как и любой другой кирпич с классификацией FL (морозостойкий/с низким содержанием солей). Также можно использовать камень или подходящие бетонные блоки.

В случае сомнений обратитесь за профессиональной консультацией.

 Сборные фиксаторы

Для некоторых проектов гораздо проще и значительно дешевле использовать сборные фиксаторы, а не каменные. Сборные компоненты изготавливаются за пределами площадки в соответствии с определенным стандартом производительности, поэтому все, что требуется на месте, — это некоторые средства для установки компонентов на место, что обычно означает наличие крана определенного типа

Сборные удерживающие конструкции бывают разных стилей, подходящих для самых популярных применений, таких как возведение как отдельно стоящих, так и крепящихся стен, создание бункеров для заполнителя и формирование перегородок или всех типов.
