Фундамент по технологии ТИСЭ

Технология ТИСЭ — плюсы и минусы, чертежи, проекты домов

Доступность технологии ТИСЭ связана с применением обычных и дешевых материалов для строительства, которыми можно пользоваться вручную, без громоздкого оборудования. Работая самостоятельно, можно спокойно строить в свободное для себя время.

Технология ТИСЭ, чертежи ее выполняются после проведенных анализов грунта. Именно от вида грунта и будет зависеть, каким будет сооружаемый фундамент.

Общее

При реализации этого фундамента берутся столбы, рассчитывается их размер и число, отдаленность. Это зависит от веса строения, несущей способности грунта и другого. Обязателен также расчет глубины замерзания грунта (в каждом регионе свои данные), глубины поверхностных вод и так далее.

При возведении свай ТИСЭ лучше сделать ручную опалубку, потому что при ее помощи сформируются пустотелые блоки без подстилающего раствора.

Благодаря опалубке, стены получатся ровные, которые не потребуют лишних отделочных работ.

Для наружных стен хорошо пользоваться утеплителем. А для большей прочности наружных стен, через каждые несколько рядов кладки утеплителя, армируется стеклопластиковая сетка. Благодаря ей, не будут образовываться просадки и трещины утеплителя.

Такая технология ТИСЭ (чертежи наглядно показывают ее функционал) может использоваться в разных видах фундамента. Так, например, фундамент может быть столбчатым, с подвалом или без него, свайно-ленточным. Главная особенность состоит в сооружении специальных свай, которые имеют расширение внизу, формирующее надежную основу. Благодаря этому, возрастают допустимые максимумы нагрузок на сваи, и это позволяет не выталкивать их при пучении грунтов в мороз.

Бур и прославил эту технологию, так как подобная методика существовала и раньше, но реализовать её было сложно, а потому мало кто за это брался. Бур же, который можно приготовить собственноручно, сделал технологию по-настоящему массово применяемой на практике.

Технология ТИСЭ (проекты домов) стала подходящей для совершенно разных типов грунтов, фактически всех, кроме плывунов. Технология ТИСЭ, плюсы и минусы ее необходимо подробно изучить, чтобы определиться, нужна ли эта методика или нет.

Ее разработали в девяностых годах прошлого века, и поэтому уже скопились аналитические данные при решении вопроса, возводить ли фундамент у себя на участке при помощи технологии ТИСЭ или не стоит этого делать.

Достоинства

Реакция на подвижные и пучинистые грунты слабая.

Небольшой расход материалов, по сравнению с расходом при использовании других технологий для фундамента. И хоть в каждом случае расчеты сугубо индивидуальны, но в среднем применение такой технологии требует меньшего количества материалов, чем с иными популярными видами фундаментов.

При возникновении проблем можно обратиться к разработчикам, или дать им какие-либо свои предложения.

Во время работы можно создавать все нужные ниши и пазы. Можно реализовать это и в блочном фундаменте, однако работа с эластичным раствором будет намного удобнее.

Когда используется специально произведенный для этой цели бур, реализация фундамента производится очень быстро, притом, что объем работ земляных будет гораздо меньше.

При реализации фундамента ТИСЭ не случается затруднения при движении грунта (сезонного и прочего), и поэтому он является экологичным.

Фундамент по-настоящему надежен. Его нагрузки намного выше, чем у свайно-ленточного или столбчатого фундамента.

Но, кроме очевидных достоинств, решившие реализовать технологию ТИСЭ домовладельцы столкнулись также и с недостатками ТИСЭ.

Недостатки

Общие минусы, присущие для фундамента любого вида (свайно-ленточного или столбчатого фундамента).

Фундамент холодный, и его приходится дополнительно утеплять.

Хоть и работы земляные по своему объему меньше, но трудоемкость несколько выше, чем при реализации иных фундаментов. Также обязательно нужно произвести точные, а не примерные расчеты.

Данная технология лучше всего подходит для крупных построек больше, чем для жилых маленьких домов.

При таком фундаменте берется полусухой раствор. При этом чистота песка должна быть идеальной, а цемента может потребоваться больше.

В технологии ТИСЭ плюсы и минусы — нормальное явление. Поэтому окончательно останавливать свой выбор на технологии ТИСЭ или другой нужно, тщательно все взвесив и применив теорию на конкретную ситуацию (особенности участка, особенности проекта, ограничения бюджета).

описание и область применения, плюсы и минусы, технология

Фундамент ТИСЭ востребован в связи с тем, что данная технология позволяет подготовить фундамент под строительство здания без специальных навыков. Его часто используют при самостоятельном строительстве загородных домов.

Содержание

1. Устройство и область применения
2. Достоинства и недостатки
3. Расчет фундамента ТИСЭ
4. Порядок проведения работ при строительстве
5. Разметка фундамента
6. Армирование
7. Бурение скважин и бетонирование свай
8. Устройство ростверка

Устройство и объем работ

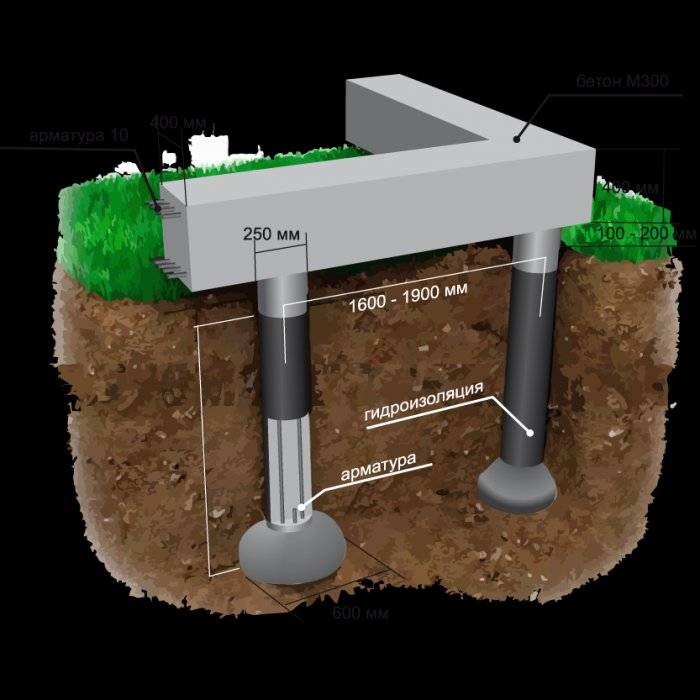

Технология ТИСЭ предполагает устройство железобетонного ростверка на свайная опора. Дизайн может быть прямоугольным или квадратным. Сваи ТИСЭ имеют сферические концы, что улучшает несущие свойства и увеличивает площадь опирания. Так как ростверк не соприкасается с грунтом (насыпается на определенной высоте от его уровня), давление на грунт снижается.

Технологию ТИСЭ для фундамента часто называют универсальной, так как ее можно использовать для зданий разного типа. Благодаря отсутствию усадки хорошо подходит для каменных домов и построек с каркасным основанием. Конструкция столбов ТИСЭ адаптирована для использования в грунтах, склонных к пучинистости. Особая форма нижних концов предотвращает выдавливание. Отсутствие контакта с грунтом также помогает нивелировать силы пучения.

Использование технологий обеспечивает экономию ресурсов для дальнейшего развития. Расход бетона на работу небольшой, сам процесс реализуется быстро и может быть организован без привлечения большого коллектива рабочих. К другим преимуществам относятся:

• отсутствие выраженного радиационного фона и качественная изоляция здания от контакта с ним;
• снижение энергопотребления системами отопления;
• безопасность для окружающей среды;
• допустимость устройства фундамента в зимнее время;
• возможность реализации на «неудобных» типах грунтов — сейсмоустойчивых, пучинистых, с высоким подъемом вод и др.;
• простота монтажа вытесняющих вентиляционных установок в таких зданиях, что предотвращает появление застойных зон.

Недостатком данной технологии является необходимость в специальном оборудовании — мотобурах и бурах. Для удешевления работ оборудование берется в аренду.

Расчет фундамента ТИСЭ

Чтобы при строительстве не пришлось исправлять допущенные ошибки, необходимо правильно рассчитать показатели: глубину бурения, количество опорных столбов и расстояние между ними. По результатам расчетов готовят чертежи.

Для правильных расчетов нужно представить, какой будет масса нагрузки на фундамент. Он складывается из нескольких составляющих – веса самого здания, оборудования и техники, снежного покрова. Масса дома, в свою очередь, складывается из нагрузок, создаваемых фундаментом, стеновыми конструкциями, напольными покрытиями, потолками и кровлей. Чтобы найти вес любого из этих компонентов, нужно знать его пространственные размеры и удельный вес используемого материала.

К эксплуатационным нагрузкам относятся приборы, установленные в жилом помещении, предметы мебели, инженерные коммуникации, а также общий вес жильцов. Нагрузки на перекрытия между этажами и на цоколь могут быть до 200 кг. Для чердака значение меньше – около 100 кг.

Рассчитав вес, действующий на фундамент, нужно узнать несущую способность сваи ТИСЭ. Его определяют по таблице, зная сопротивление грунта. Последнее значение зависит от его состава и размера частиц – параметров, определяемых при обследовании грунта перед строительными работами. Несущая способность определяется сопротивлением и диаметром свайного фундамента. Если поблизости нет грунтовых вод, возле расширенной части образуется скопление грунтобетона за счет проникновения цементного состава. При достаточной толщине он увеличивает несущую способность примерно в 1,5 раза. Но на практике для надежности следует брать расчетное значение.

Глубину посева определить легко — она ​​зависит от степени промерзания грунта. Берется табличное значение, характерное для данного региона. Вам нужно забурить грунт на 0,2 м глубже этой отметки.

Чтобы найти необходимое количество свай, нужно разделить сумму всех нагрузок на фундамент на несущую способность одной опоры. Если вы получаете число с дробной частью, оно округляется в большую сторону. Расстояние между свайными элементами находят делением периметра фундамента на число опор.

Порядок проведения работ при строительстве

Произведя необходимые расчеты, можно приступать к монтажу фундамента ТИСЭ своими руками. При установке свай необходимо соблюдать строительные нормы, чтобы не допустить вспучивания грунта. Высота ростверка должна превышать ширину, а расстояние между ним и грунтом должно быть 0,1-0,15 м. Конструкция должна быть усилена.

Разметка фундамента

Это первый этап собственно строительных работ. Вам нужно будет подготовить колья, рулетку, рейку, леску и уровень воды.

Пошаговая инструкция по разметке участка фундамента:

1. Там, где будет стена, вбиваются рейки с запасом 2 м. К ним крепятся подмости.
2. Для разметки первого угла от рейки делается метровый отступ и вбивается кол. На длину стены от первого кола ставится еще один кол. Верхнюю границу ростверка определяют с помощью уровня.
3. Вторая стена отмечена прямым углом. На нем отмечены остальные стены.

Внутренняя граница ростверковой части отмечается с помощью рулетки и лески. Также следует указать места, где будут располагаться колодцы.

Армирование

Эта процедура делается для увеличения прочности опор. Для свай нужно подготовить прутья сечением 1-1,2 см, для ростверковой части – чуть тоньше. Сваи армируются и заливаются отдельно.

Бурение скважин и бетонирование свай

В отмеченных местах копают ямы лопатой на полштыка. Затем переходят непосредственно к бурению. Для этой процедуры приобретается инструмент для фундамента, предназначенный для работы именно по технологии ТИСЭ. Глубина этой буровой установки регулируется двухсекционной штангой, а для расширения базы она снабжена специальной лопатой. Имеется приспособление для подбора и рыхления почвы.

Когда колодец будет готов, нужно сделать его основание шире. Некоторые мастера предпочитают для этого сразу перенастраивать дрель. Другие расширяются после завершения нескольких скважин. После этой процедуры сваи армируют и заливают. Этот процесс реализуется по частям. Залив порцию бетонного раствора, его уплотняют с помощью вибратора. Это нужно проделать с каждой частью.

Устройство ростверка

Ростверк служит для соединения свай и обеспечивает равномерное распределение веса здания. Для этих работ существуют разные варианты опалубки ТИСЭ, рассчитанные на стены разной толщины. Самый массивный из них (под номером 3) предназначен для строения 0,38 м и подходит для жилого дома, самый легкий (1) — около 0,2 м, используется для гаражей, сараев и заборов. Опалубка ТИСЭ 2 подходит для стены толщиной в четверть метра.

Внутри опалубки должен быть уложен гидроизоляционный слой. Насыпав слой песка, устанавливается арматурный каркас. При этом выдерживается расстояние до стен 50-70 мм. Заливаемая смесь уплотняется специальным вибратором. Когда она затвердеет, опалубку можно демонтировать. Песчаный слой также удаляется.

Благодаря экономичности и возможности установки на пучинистых грунтах фундамент ТИСЭ популярен в загородном малоэтажном строительстве. Недостатком данной технологии является необходимость использования специального сверла.

Фундамент ТИСЭ: технология строительства | Строительный портал

Занявшись строительством собственного дома, нельзя игнорировать особенности грунта на строительной площадке. Есть такая вещь, как злоупотребление почвой. Он характеризует способность почвы изменять объем при сезонных изменениях температуры. Показатели меняются в зависимости от влажности почвы и перепада температур. Строительство обычного свайно-многоярусного фундамента в данной ситуации не совсем оправдано, так как есть риск выталкивания опорных столбов. А использование фундамента по технологии ТИСЭ позволяет избежать подобных проблем. Столб с расширением внизу надежно укреплен в земле, и промерзающая земля не сможет оказать на него давление с необходимой силой, чтобы он изменил свое положение. Это далеко не единственное его преимущество. В статье пойдет речь о том, как сделать фундамент ФИСЭ своими руками.

Содержимое:

1. Принцип выбора фундамента в зависимости от типа грунта
2. Фундамент ТИСЭ
3. Свайный фундамент ТИСЭ
   • Фундамент буровой техники ТИСЭ
   • Как правильно армировать
   • Бетонирование свай
   • Монтаж ростверка ТИСЭ
4. Порядок устройства фундамента по технологии ТИСЭ

Принцип выбора фундамента в зависимости от типа грунта

Фундамент малого размера (МЗФ) является единственным доступным решением, если залегание грунтовых вод проходит слишком близко, а возможность их сброса или устройство дренажа невозможны в силу различных обстоятельств. При его строительстве возникает еще одна проблема: на протяжении всего холодного времени года сила морозного пучения будет поднимать фундамент. А весной, после прогрева почвы, основание вернется на место, но с небольшими сдвигами. Это явление не считается особенно разрушительным для деревянных домов, но каменным постройкам такие смещения категорически противопоказаны.

• С учетом вышеизложенного мелкозернистая основа для использования на песчаных почвах. А уж если устраивать на почвах, склонных к пушистости, то только в том случае, если задуманное сооружение не отличается большими габаритами и весом. Без армирования стен и самого фундамента не обойтись.
• Универсальный фундамент по технологии ТИСЭ позволяет не учитывать описанные особенности грунта. Близкое залегание грунтовых вод и высокая степень цветения зимой не повлияют на прочностные характеристики дома, возведенного на фундаменте такого типа.

Фундамент ТИСЭ

• Индивидуальное строительство из любого материала требует качественной основы. Большинство существующих видов предполагают значительные денежные затраты, при этом бюджет зачастую совершенно на них не рассчитан. Поэтому главными принципами были цена (которая ниже аналогов в три-четыре раза) и экологическая безопасность. При этом экономичность совершенно не повлияла на комфорт.

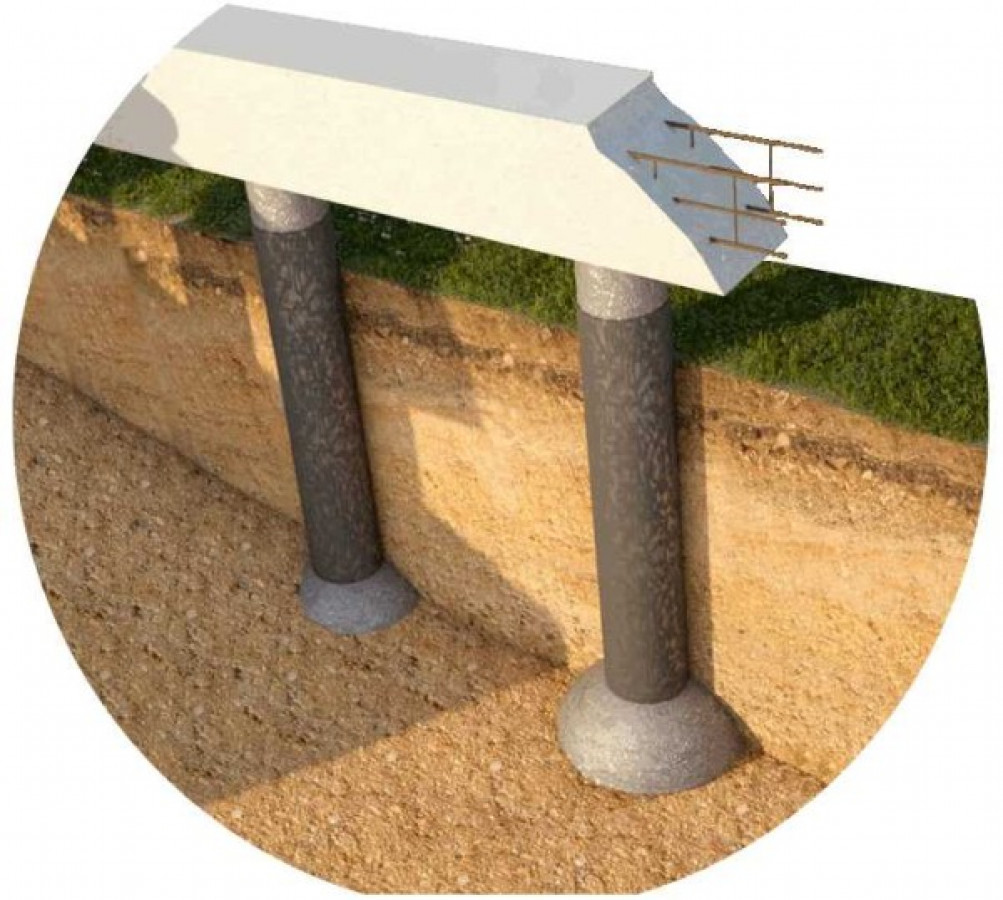

• Датой рождения ленточного фундамента ТИСЭ можно считать 90-х годов ХХ века. Затем был разработан бур, который позволяет создавать углубление под сваи с нижним вылетом, а все затраты при установке были сведены к минимуму. Расширение в основании колонны значительно увеличивает ее несущую способность и повышает устойчивость к разрушительной силе промерзания грунта. Дальнейшее развитие технологии ознаменовалось тем, что разработчик предложил поднять ростверк, соединяющий сваи, на расстояние 10-15 см от земли. Это позволяло освободить его от нагрузок, неизбежно обеспечиваемых вспученной почвой.

Его надежность позволяет строить здания на разных типах грунта:

• глина;
• суглинок;
• песчаные почвы;
• люкс.

Только наличие купальни на сайте накладывает определенное ограничение в ее использовании. Он не позволит вам создать качественную основу для укладки свай.

Назначение постройки роли и назначения не играет: дом, гараж, баня или сарай для универсального фундамента ТИСЭ по этим параметрам нет препятствий, как и по используемому материалу. Можно строить из кирпича, пеноблоков, бруса одинаковая устойчивость будет обеспечена в любом случае. Эта технология идеальна для малоэтажного частного строительства.

Свайный фундамент ТИСЭ

• Свая имеет один признак удлинения по низу равный 60см. С появлением бура, способного выполнять необходимое углубление в грунте, процесс установки перестал считаться сложным и трудоемким. Наоборот, скорость строительства стала одним из преимуществ фонда FISE.
• Называть такие сваи инновационной разработкой было бы ошибкой. Столбы для фундамента, увеличивающиеся по радиусу в опорной части, известны строителям с середины XXVIII века. Другое дело, что увеличение скважины снизу достигалось не самыми удобными и безопасными способами от специальных насадок до применения взрывных работ.

Произведя необходимые расчеты фундамента ФИСЭ, можно приступать к его установке.

Фундамент буровой техники ТИСЭ

• Проще всего работа в песчаных грунтах. Глина и суглинок более твердые и их труднее бурить. А вот твердый грунт не потребует значительного расширения.
• Бурение происходит на необходимую глубину, но опорная часть сваи должна полностью располагаться ниже уровня промерзания. Определенные трудности может создать значимый камень, попавшийся на пути. Тогда дрель не сможет его пройти. В этом случае вам придется устранять препятствие вручную.
• При заметном уровне грунтовых вод сделанный колодец необходимо сразу залить бетоном во избежание обрушения.

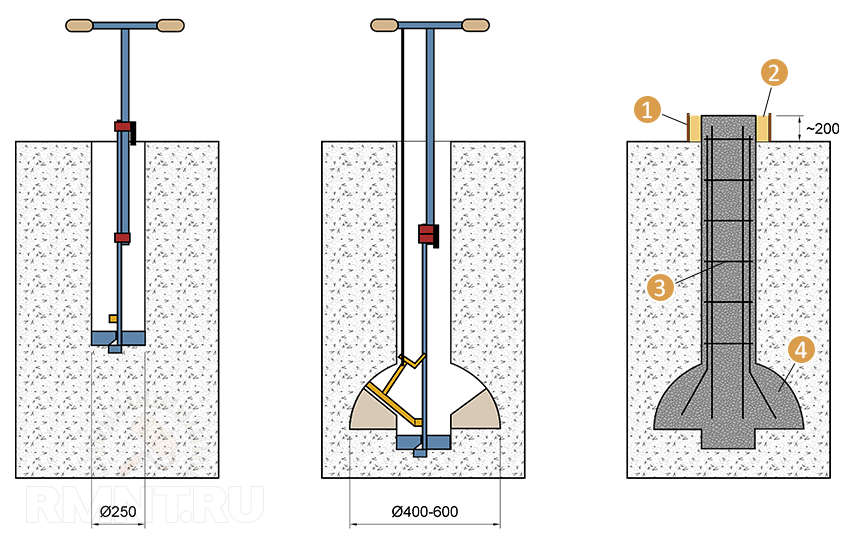

• Само сверло имеет простую конструкцию, но позволяет легко создать углубление необходимой формы и глубины. Элементы механизма:
  • подставка вертикальная с ручками;
  • складной нож с тягой;
  • Емкость для сбора грунта и расположенные внизу резцы для ввода грунта.
• Оператор начинает процесс бурения, который на первом этапе не отличается от обычного, и, по достижении нужного уровня глубины, нож откидывается. Благодаря тяге он продолжает выбирать грунт, который в свою очередь собирается в емкости и легко извлекается.

Среди распространенных моделей бура можно выделить ТИСЭ Ф300, Ф250 и Ф200. Цифры после буквенного обозначения показывают диаметр приямка в мм.

Как правильно армировать

Для укрепления потребуется как само столбчатое основание, так и ростверк.

Придание прочности сваям

• Назначение данной процедуры для предотвращения разрушения расширенного основания и самой опоры в процессе промерзания и набухания грунта. Для армирования берется арматура диаметром 10 12 мм, сформированная в П-образных стержнях. Они соединены сверху проволокой.
• Перед монтажом арматура обязательно очищается от загрязнений, проявлений коррозии и краски (при ее наличии). Эта процедура выполняется с помощью металлической щетки. Он нужен для того, чтобы остатки старого покрытия и грязь не мешали сцеплению стержней и раствора.

• Для армирования подойдет любой длинномерный материал подходящего диаметра. Главное условие – в нем не должно быть полости. То есть использование труб считается недопустимым, так как случайно попавшая в них жидкость при морозе вызовет растрескивание арматуры, а затем и разрушение столба.
• При укреплении самой сваи необходимо следить за тем, чтобы армирующий материал проходил по центру, а не смещался к краям.

Принципы армирования ростверка

• Диаметр применяемой для этого арматуры 10-14 мм. Это тот случай, когда уже не значит лучше. Нецелесообразность использования более толстого в обхвате материала объясняется тем, что он будет намного хуже контактировать с бетоном. Можно рассчитать количество стержней в зависимости от их диаметра. Данные приведены в таблице.

• Стержень нарезается по длине так, чтобы он не доходил на пару сантиметров до поперечных сторон опалубки. При формировании Т-образных соединений и при создании углов элементы армирования не требуют крепления. Нарастить недостающее по длине довольно просто: два куска просто накладываются друг на друга.

Монтаж осуществляется следующим образом:

• выполняется гидроизоляция опалубки;
• по изоляционному слою с интервалом 1 или 1,5 метра набрасывают лепешки из раствора. Они не должны быть большими, будет достаточно 5-6 см;
• на сформированные лепешки укладывается нижний слой арматуры;
• заливается бетоном, немного не доходя до края опалубки;
• на раствор укладывается второй слой арматуры;
• заливка заканчивается до самого верха.

Бетонирование свай

Некоторые трудности возникнут, если уровень грунтовых вод достаточно высок. Как уже говорилось, такая особенность потребует заливки раствора сразу после проведения работ по бурению. В случае, когда сделать это быстро не удалось, или вода успела наполнить колодец, ее придется откачивать насосом или черпать.

Заполнение будет происходить поэтапно:

9расширение 0007 усилено;
• заливается широкий элемент сваи;
• усилена сама колонна;
• устанавливается рубашка из рубероида;
• окончательное бетонирование сваи.

Монтаж ростверка ТИСЭ

Завершающим этапом создания фундамента по технологии ТИСЭ является ростверк. К его монтажу приступают после окончательного затвердевания свай (примерно через 3 дня). Его высота для домов из дерева или щитовых построек составляет 20 см, для кирпичных 40 см. Ширина в любом случае рассчитывается по толщине стен. О необходимости подъема ростверка уже говорилось выше. Конструктивных отличий между ним и обычным вкопанным вариантом нет. Разница только в уровне укладки. Такое подвешенное состояние обеспечивает преимущества фундамента по следующим показателям:

• экономия на материалах для гидроизоляции. Вы можете выполнить всю работу, обходя обычную ценовую категорию помещения с пятью-шестью рулонами рубероида;
• подъем над уровнем земли не позволит фундаменту пробиться на склонных к сезонному пучинистости грунтах;
• такой зазор создает прекрасно вентилируемое пространство. Прекрасное профилактическое средство от плесени, сырости и размножения грибков;
• объем земляных работ сведен к минимуму.

Если строение расположено на участке с большим уклоном, то элемент будет иметь ступенчатый вид, а небольшой подъем подразумевает ростверк с переменной высотой.

Этапы работ

• Сначала пространство между сваями засыпается грунтом, шлаком или песком до уровня бетонных оснований. Ширина насыпи должна соответствовать толщине ленты фундамента с припуском 200 мм. Все тщательно уплотняется. Сверху укладывается рубероид или полиэтилен.

• Опалубка выполняется с помощью кольев и обвязки. Материала потребуется немного больше, чем при возведении опалубки по другой технологии, но это условие нельзя считать существенным недостатком.
• Процедуру цементирования целесообразно проводить в кратчайшие сроки, не более двух суток. Предпочтительнее все-таки встретить начинку в течение дня. Гладкого основания можно добиться, если опалубка ослаблена. Нельзя выполнять работы при отрицательных температурах.
• На 22 сутки после заливки снимается опалубка и можно снимать насыпь из-под ростверка. Брус можно покрыть слоем жидкой гидроизоляции. Если в дальнейшем планируется возведение стен по технологии ТИСЭ, то обшивается вся поверхность ростверка кроме той, которая будет непосредственно соприкасаться со стеной.

Порядок возведения фундамента по технологии ТИСЭ

Все действия укладываются в десять основных этапов

• Необходимо будет разметить ось фундамента.
• Проект расположения свай.
• Хорошо сломался.
• Укладка гидроизоляции стен.
• Установить подготовленные рамки в колодцы по технологии.
• Залить столбы фундамента.
• Наметить уровень будущего ростверка.
• Установить опалубку.
• Создание гидроизоляционного слоя стен опалубки.
• Выполнить армирование и заливку ростверка.

Фундамент ТИСЭ видео

Индивидуальное строительство, как и любое другое, преследует цели экономии средств без потери качества. Фундамент по технологии ТИСЭ, отвечающий этим требованиям, также позволяет бережно относиться к природным ресурсам, и с ним справится домашний мастер со средними строительными навыками. Затраты уже сведены к минимуму, поэтому экономить на качестве бетона или армирующего материала категорически не рекомендуется.
