Фундамент по технологии ТИСЭ

Свайно-ростверковый фундамент по технологии ТИСЭ своими руками

Ранее мы уже писали о выборе фундамента в зависимости от типа грунтов на участке строительства. Если вы читали статью, то уже знаете, что фундаменты бывают ленточные, столбчатые и в виде монолитной плиты.

Ленточные фундаменты могут быть как сборные из отдельных железобетонных блоков, так и монолитные в виде единой рамы, заливаемой в предварительно установленную опалубку.

Однако ленточные мелкозаглубленные фундаменты не так уж редко подвергаются вымораживанию, когда в результате гидрогеологических условий в грунтах верхних слоев скапливается капиллярная влага, расширяющаяся при замерзании. В результате чего фундамент может перекосить, а по стенам постройки могут пойти трещины.

Поэтому выбирать мелкозаглубленный ленточный фундамент целесообразно лишь на сухих непучинистых грунтах.

В других случаях необходимо предусмотреть либо монолитную раму, имеющую достаточную жесткость, чтобы воспринимать без деформаций возможные движения грунтов основания, либо столбчатые фундаменты.

Столбчатые фундаменты заглубляются ниже глубины промерзания грунта в районе строительства, чем обеспечивается независимость основания от сил морозного пучения.

Ранее мы уже рассматривали варианты возведения столбчатого фундамента из асбестоцементных труб, а также из кирпича (применяется реже в виду меньшей долговечности). Но есть еще один вид столбчатого фундамента, который сегодня получил широкое распространение и все чаще возводится при индивидуальном строительстве – фундамент по технологии ТИСЭ.

Давайте подробнее рассмотрим, как строится фундамент ТИСЭ, из чего он состоит и какой инструмент понадобится для его устройства.

ТИСЭ расшифровывается, как Технология Индивидуального Строительства и Экология. Технология была предложена Рашидом Яковлевым и получила широкое распространение.

На сегодняшний день существует два вида фундаментов, выполняемых по технологии ТИСЭ – это свайно-ростверковый столбчатый фундамент из железобетонных свай и столбчатый фундамент на винтовых сваях.

В этой статье будем рассматривать только свайно-ростверковый фундамент на железобетонных сваях.

Итак, что же из себя представляет конструкция фундамента по технологии ТИСЭ?

Конструктивно фундамент такого типа практически ничем не отличается от любого другого свайного фундамента из монолитного железобетона – в выполненные в земле отверстия устанавливается арматурный каркас, после чего выполняется заливка раствором. Выпуски арматуры в верхней части каждой сваи используется для связи с ростверком.

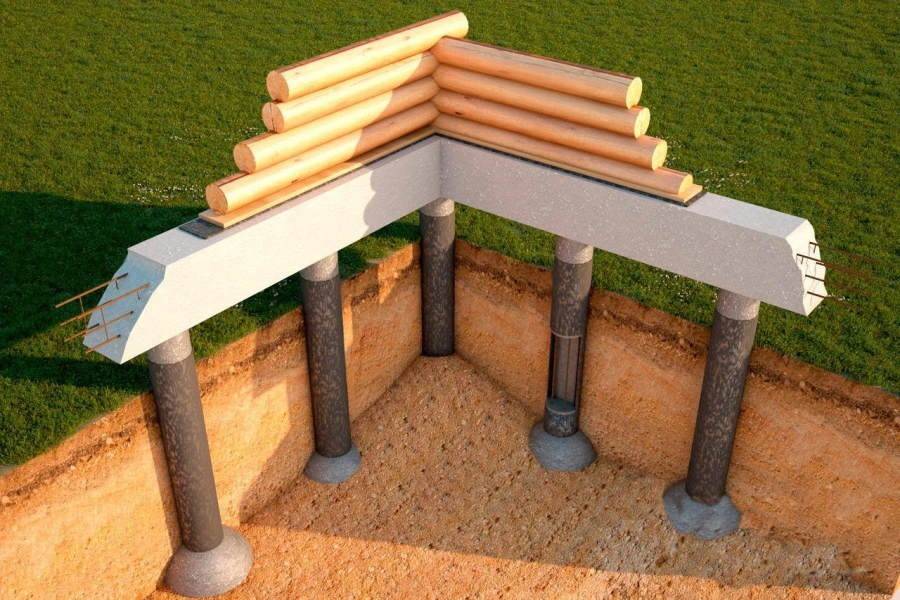

Схема устройства фундамента ТИСЭ показана на рисунке ниже:

Как видите, сваи опираются на особое уширение в нижней части в виде перевернутой шляпки гвоздя. Эта конструктивная особенность свай ТИСЭ является ключевой. Во-первых, за счет увеличения площади опоры на грунт основания удается значительно повысить несущую способность фундамента. А во-вторых, в случае возникновения сил морозного пучения данное уширение будет работать в качестве анкера, противодействуя усилию, вытаскивающему сваи из грунта.

Таким образом, получается очень надежное основание, на котором можно возвести не только баню или небольшую постройку, но и кирпичный коттедж, который простоит на таком фундаменте долгие годы.

Кроме того, строительство фундамента ТИСЭ позволяет снизить расход материалов по сравнению с ленточным фундаментом глубокого заложения более чем в три раза.

Давайте теперь подробнее посмотрим, как правильно строить фундамент ТИСЭ шаг за шагом.

Перед тем, как приступать непосредственно к строительным работам по возведению фундамента на участке застройки, нужно выполнить расчет фундамента, чтобы определить, сколько и каких свай понадобится для устройства надежного основания.

Как подсчитать количество свай, вы можете прочитать в публикации Расчет количества свай фундамента, где пошагово описан весь алгоритм расчета.

После того, как количество свай подсчитано, можно приступать непосредственно к выполнению работ по строительству фундамента.

Устройство фундамента ТИСЭ, как и любого другого, начинается с разбивки его осей на местности. Для этого выполняются следующие работы:

• разбиваются оси будущей постройки;
• устанавливается обноска;
• натягиваются нити из шпагата;
• в характерных точках устанавливаются вешки (колышки).

Разметку удобно выполнять с помощью лазерного дальномера.

Контроль разметки выполняется с помощью измерения диагоналей между противоположными углами будущей постройки. Если все углы прямые, то длина диагонали будет равна квадратному корню из суммы квадратов прилегающих к углу сторон (теорема Пифагора).

Давайте рассмотрим следующий пример. Строение имеет одну стену длиной 3 м и другую 4 м. Определяем сумму квадратов сторон:
(3х3 + 4х4) = 25
После этого находим квадратный корень из получившегося числа:
√25 = 5
Измеряем расстояние по диагонали между противоположными углами.

Если и по одной диагонали и по другой оно равно 5 м, то значит, разметка выполнена верно.

После того, как оси будущего свайного фундамента намечены, нужно разметить места, где будут непосредственно располагаться сами сваи, и выполнить бурение.

Бурение производится специальным буром ТИСЭ-Ф, имеющим конструктивные особенности в виде специального плуга, позволяющие сделать уширение в нижней части каждой сваи.

Как выглядит бур ТИСЭ-Ф и схема выполнения бурения, показано на рисунке ниже:

Отверстие под заливку одного столбика следует делать ниже глубины промерзания грунта в районе строительства, чтобы в зимний период сваи не выморозило.

Глубина заложения фундамента определяется по следующим строительным нормам и правилам (СНиП):

• СНиПа 2. 02.01-83 «Основания зданий и сооружений»;
• 23-01-99 «Строительная климатология».

Промерзание почвы зависит не только от значения зимних температур в определенной местности, но и от типа грунтов на участке. Так, например, глинистые грунты промерзают значительно меньше, чем более рыхлые песчаные или гравелистые.

Ориентировочно глубину промерзания для разных районов можно определить по приведенной ниже таблице:

Как сверлить отверстия буром ТИСЭ-Ф вы можете посмотреть в представленном ниже видео (для воспроизведения нажмите на треугольник):

После того, как все отверстия для свай выполнены, можно приступать непосредственно к заливке бетона.

Заливка фундамента выполняется бетонным раствором марки 300 на гравийном щебне 5-20 мм.

В отверстия устанавливают гидроизоляцию (рубероид), арматурный каркас из трех штырей 10-12 мм, связанных арматурной проволокой.

После этого выполняется заливка раствора. Заливать можно одновременно и сваи и ростверк. Если нет достаточного количества бетона или не хватает рабочих рук, то можно сначала поочередно залить каждую сваю, после чего выполнить заливку ростверка.

Для ростверка нужно установить опалубку, надежно закрепив ее с помощью брусков. Ростверк не должен лежать прямо на земле, так как в этом случае пучинистые грунтовые явления могут привести к его деформации и даже разрушению.

В целом расход материалов на каждые 10 м периметра свайно-ростверкового фундамента ТИСЭ можно примерно определить по следующей таблице:

Если вы будете использовать асбестоцементные трубы для формирования выступающей над землей части свай (100 мм), то следует учесть и необходимое количество трубы.

Видео, как выполняется бурение и заливка свайно-ростверкового фундамента ТИСЭ, вы можете посмотреть ниже:

Бур выпускается ООО «ТИСЭ». Производство находится в Москве по адресу ул.Иркутская, 3 (территория МЭЗ №1). Заказ можно сделать по электронной почте Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра. или по телефону +7 (495) 669-20-44.

Также производитель буров ООО «ТИСЭ» распространяет свою продукцию через сеть дилеров, адреса и телефоны которых вы можете найти в разделе Дилеры на сайте производителя.

Смотрите также:

Последние публикации:

Как выбрать печь для русской бани?

Если вы хотите сделать своими руками или купить готовую печь для создания режима русской бани, то вам следует придерживаться нескольких несложных правил, которые вы найдете ниже. Читать…

Почему на Руси гадали в бане?

На Руси издавна существует интересный обычай – гадать в банях. Он и сегодня никуда не исчез: сейчас тоже этим занимаются, особенно в селах и деревнях. И главное, что такая ворожба практически всегда дает достоверный и точный результат.Давайте узнаем, почему… Читать…

Ремонт кирпичной печи

Даже правильно выложенной кирпичной печи, со временем требуется ремонт. Высокие температуры, нарушение тяги, механические повреждения кладки – все это приводит к появлению дефектов, которые требуют устранения. Ведь хорошая тяга и отсутствие трещин в стенках –… Читать…

• < Расчет количества свай для фундамента
• Как сделать столбчатый фундамент из кирпича? >

Фундамент ТИСЭ: технология строительства | Строительный портал

Занявшись строительством собственного дома, нельзя игнорировать особенности грунта на строительной площадке. Есть такая вещь, как злоупотребление почвой. Он характеризует способность почвы изменять объем при сезонных изменениях температуры. Показатели меняются в зависимости от влажности почвы и перепада температур. Строительство обычного свайно-многоярусного фундамента в данной ситуации не совсем оправдано, так как есть риск выталкивания опорных столбов. А использование фундамента по технологии ТИСЭ позволяет избежать подобных проблем. Столб с расширением внизу надежно укреплен в земле, и промерзающая земля не сможет оказать на него давление с необходимой силой, чтобы он изменил свое положение. Это далеко не единственное его преимущество. В статье пойдет речь о том, как сделать фундамент ФИСЭ своими руками.

Содержимое:

1. Принцип выбора фундамента в зависимости от типа грунта
2. Фундамент ТИСЭ
3. Свайный фундамент ТИСЭ
   • Фундамент буровой техники ТИСЭ
   • Как правильно армировать
   • Бетонирование свай
   • Монтаж ростверка ТИСЭ
4. Порядок устройства фундамента по технологии ТИСЭ

Принцип выбора фундамента в зависимости от типа грунта

Фундамент малого размера (МЗФ) является единственным доступным решением, если залегание грунтовых вод проходит слишком близко, а возможность их сброса или устройство дренажа невозможны в силу различных обстоятельств. При его строительстве возникает еще одна проблема: на протяжении всего холодного времени года сила морозного пучения будет поднимать фундамент. А весной, после прогрева почвы, основание вернется на место, но с небольшими сдвигами. Это явление не считается особенно разрушительным для деревянных домов, но каменным постройкам такие смещения категорически противопоказаны.

• С учетом вышеизложенного мелкозернистая основа для использования на песчаных почвах. А уж если устраивать на почвах, склонных к пушистости, то только в том случае, если планируемая конструкция не отличается большими габаритами и весом. Без армирования стен и самого фундамента не обойтись.
• Универсальный фундамент по технологии ТИСЭ позволяет не учитывать описанные особенности грунта. Близкое залегание грунтовых вод и высокая степень цветения зимой не повлияют на прочностные характеристики дома, возведенного на фундаменте такого типа.

Фундамент ТИСЭ

• Индивидуальное строительство из любого материала требует качественной основы. Большинство существующих видов предполагают значительные денежные затраты, при этом бюджет зачастую совершенно на них не рассчитан. Поэтому главными принципами были цена (которая ниже аналогов в три-четыре раза) и экологическая безопасность. При этом экономичность совершенно не повлияла на комфорт.
• Датой рождения ленточного фундамента ТИСЭ можно считать 90-х годов ХХ века. Затем был разработан бур, который позволяет создавать углубление под сваи с нижним вылетом, а все затраты при установке были сведены к минимуму. Расширение в основании колонны значительно увеличивает ее несущую способность и повышает устойчивость к разрушительной силе промерзания грунта. Дальнейшее развитие технологии ознаменовалось тем, что разработчик предложил поднять ростверк, соединяющий сваи, на расстояние 10-15 см от земли. Это позволяло освободить его от нагрузок, неизбежно обеспечиваемых вспученной почвой.

Его надежность позволяет строить здания на разных типах грунта:

• глина;
• суглинок;
• песчаные почвы;
• люкс.

Только наличие купальни на сайте накладывает определенное ограничение в ее использовании. Он не позволит вам создать качественную основу для укладки свай.

Назначение постройки роли и назначения не играет: дом, гараж, баня или сарай для универсального фундамента ТИСЭ по этим параметрам нет препятствий, как и по используемому материалу. Можно строить из кирпича, пеноблоков, бруса одинаковая устойчивость будет обеспечена в любом случае. Эта технология идеальна для малоэтажного частного строительства.

Свайный фундамент ТИСЭ

• Свая имеет один признак удлинения по низу равный 60см. С появлением бура, способного выполнять необходимое углубление в грунте, процесс установки перестал считаться сложным и трудоемким. Наоборот, скорость строительства стала одним из преимуществ фонда FISE.
• Называть такие сваи инновационной разработкой было бы ошибкой. Столбы для фундамента, увеличивающиеся по радиусу в опорной части, известны строителям с середины XXVIII века. Другое дело, что увеличение скважины снизу достигалось не самыми удобными и безопасными способами от специальных насадок до применения взрывных работ.

Произведя необходимые расчеты фундамента ФИСЭ, можно приступать к его установке.

Фундамент буровой техники ТИСЭ

• Проще всего работа в песчаных грунтах. Глина и суглинок более твердые и их труднее бурить. А вот твердый грунт не потребует значительного расширения.
• Бурение происходит на необходимую глубину, но опорная часть сваи должна полностью располагаться ниже уровня промерзания. Определенные трудности может создать значимый камень, попавшийся на пути. Тогда дрель не сможет его пройти. В этом случае вам придется устранять препятствие вручную.
• При заметном уровне грунтовых вод сделанный колодец необходимо сразу залить бетоном во избежание обрушения.

• Само сверло имеет простую конструкцию, но позволяет легко создать углубление необходимой формы и глубины. Элементы механизма:
  • подставка вертикальная с ручками;
  • складной нож с тягой;
  • Емкость для сбора грунта и расположенные внизу резцы для ввода грунта.
• Оператор начинает процесс бурения, который на первом этапе не отличается от обычного, и, по достижении нужного уровня глубины, нож откидывается. Благодаря тяге он продолжает выбирать грунт, который в свою очередь собирается в емкости и легко извлекается.

Среди распространенных моделей бура можно выделить ТИСЭ Ф300, Ф250 и Ф200. Цифры после буквенного обозначения показывают диаметр приямка в мм.

Как правильно армировать

Для укрепления потребуется как само столбчатое основание, так и ростверк.

Придание прочности сваям

• Назначение данной процедуры для предотвращения разрушения расширенного основания и самой опоры в процессе промерзания и набухания грунта. Для армирования берется арматура диаметром 10 12 мм, сформированная в П-образных стержнях. Они соединены сверху проволокой.
• Перед монтажом арматура обязательно очищается от загрязнений, проявлений коррозии и краски (при ее наличии). Эта процедура выполняется с помощью металлической щетки. Он нужен для того, чтобы остатки старого покрытия и грязь не мешали сцеплению стержней и раствора.

• Для армирования подойдет любой длинномерный материал подходящего диаметра. Главное условие – в нем не должно быть полости. То есть использование труб считается недопустимым, так как случайно попавшая в них жидкость при морозе вызовет растрескивание арматуры, а затем и разрушение столба.
• При укреплении самой сваи необходимо следить за тем, чтобы армирующий материал проходил по центру, а не смещался к краям.

Принципы армирования ростверка

• Диаметр используемой для этого арматуры 10-14 мм. Это тот случай, когда уже не значит лучше. Нецелесообразность использования более толстого в обхвате материала объясняется тем, что он будет гораздо хуже контактировать с бетоном. Можно рассчитать количество стержней в зависимости от их диаметра. Данные приведены в таблице.

• Стержень обрезается по длине так, чтобы он не доходил на пару сантиметров до поперечных сторон опалубки. При формировании Т-образных соединений и при создании углов элементы армирования не требуют крепления. Нарастить недостающее по длине довольно просто: два куска просто накладываются друг на друга.

Монтаж осуществляется следующим образом:

• выполняется гидроизоляция опалубки;
• по изоляционному слою с интервалом 1 или 1,5 метра набрасывают лепешки из раствора. Они не должны быть большими, будет достаточно 5-6 см;
• на сформированные лепешки укладывается нижний слой арматуры;
• заливается бетоном, немного не доходя до края опалубки;
• на раствор укладывается второй слой арматуры;
• заливка заканчивается до самого верха.

Бетонирование свай

Некоторые трудности возникнут, если уровень грунтовых вод достаточно высок. Как уже говорилось, такая особенность потребует заливки раствора сразу после проведения работ по бурению. В случае, когда сделать это быстро не удалось, или вода успела наполнить колодец, ее придется откачивать насосом или черпать.

Заполнение будет происходить поэтапно:

9расширение 0009 усилено;
• заливается широкий элемент сваи;
• усилена сама колонна;
• устанавливается рубашка из рубероида;
• окончательное бетонирование сваи.

Монтаж ростверка ТИСЭ

Завершающим этапом создания фундамента по технологии ТИСЭ является ростверк. К его монтажу приступают после окончательного затвердевания свай (примерно через 3 дня). Его высота для домов из дерева или щитовых построек составляет 20 см, для кирпичных 40 см. Ширина в любом случае рассчитывается по толщине стен. О необходимости подъема ростверка уже говорилось выше. Конструктивных отличий между ним и обычным вкопанным вариантом нет. Разница только в уровне укладки. Такое подвешенное состояние обеспечивает преимущества фундамента по следующим показателям:

• экономия на материалах для гидроизоляции. Вы можете выполнить всю работу, обходя обычную ценовую категорию помещения с пятью-шестью рулонами рубероида;
• подъем над уровнем земли не позволит фундаменту пробиться на склонных к сезонному пучинистости грунтах;
• такой зазор создает идеально вентилируемое пространство. Прекрасное профилактическое средство от плесени, сырости и размножения грибков;
• объем земляных работ сведен к минимуму.

Если строение расположено на участке с большим уклоном, то элемент будет иметь ступенчатый вид, а небольшой подъем подразумевает ростверк с переменной высотой.

Этапы работ

• Сначала пространство между сваями засыпается грунтом, шлаком или песком до уровня бетонных оснований. Ширина насыпи должна соответствовать толщине ленты фундамента с припуском 200 мм. Все тщательно уплотняется. Сверху укладывается рубероид или полиэтилен.

• Опалубка выполняется с помощью кольев и обвязки. Материала потребуется немного больше, чем при возведении опалубки по другой технологии, но это условие нельзя считать существенным недостатком.
• Процедуру цементирования целесообразно проводить в кратчайшие сроки, не более двух суток. Предпочтительнее все-таки встретить начинку в течение дня. Гладкого основания можно добиться, если опалубка ослаблена. Нельзя выполнять работы при отрицательных температурах.
• На 22 сутки после заливки снимается опалубка и можно снимать насыпь из-под ростверка. Брус можно покрыть слоем жидкой гидроизоляции. Если в дальнейшем планируется возведение стен по технологии ТИСЭ, то обшивается вся поверхность ростверка кроме той, которая будет непосредственно соприкасаться со стеной.

Порядок возведения фундамента по технологии ТИСЭ

Все действия укладываются в десять основных этапов

• Необходимо будет разметить ось фундамента.
• Проект расположения свай.
• Хорошо сломался.
• Укладка гидроизоляции стен.
• Установить подготовленные рамки в колодцы по технологии.
• Залить столбы фундамента.
• Наметить уровень будущего ростверка.
• Установить опалубку.
• Создание гидроизоляционного слоя стен опалубки.
• Выполнить армирование и заливку ростверка.

Фундамент ТИСЭ видео

Индивидуальное строительство, как и любое другое, преследует цели экономии средств без потери качества. Фундамент по технологии ТИСЭ, отвечающий этим требованиям, также позволяет бережно относиться к природным ресурсам, и с ним справится домашний мастер со средними строительными навыками. Затраты уже сведены к минимуму, поэтому экономить на качестве бетона или армирующего материала категорически не рекомендуется. Достойное качество сырья позволит фундаменту прослужить не одному поколению жильцов дома.
