Основные типы фундаментов: какой все-таки выбрать

3 Март 2017      Стройэксперт      Главная страница » Фундамент » Типы и виды      Просмотров:   2697

Разновидности фундаментов

Типы фундаментов, как варианты строительства строений и сооружений, различаются в широких пределах. В современном домостроении разного масштаба используется несколько наиболее популярных разновидностей оснований, каждая из которых имеет свои особенности как при строительстве, так и по формируемой прочности.

  • Какие бывают типы фундаментов
  • Основание столбчатого типа
  • Основание ленточного типа
  • Основание монолитного типа
  • Основание сборного типа
  • Правильный выбор фундамента залог надежного дома: как выбрать нужный вариант



Какие бывают типы фундаментов

Типы фундаментов и область их применения могут различаться по:

  • используемым в строительстве материалам,
  • срокам выполнения работ,
  • создаваемым техническим и эксплуатационным характеристикам,
  • техническим особенностям и нововведениям.

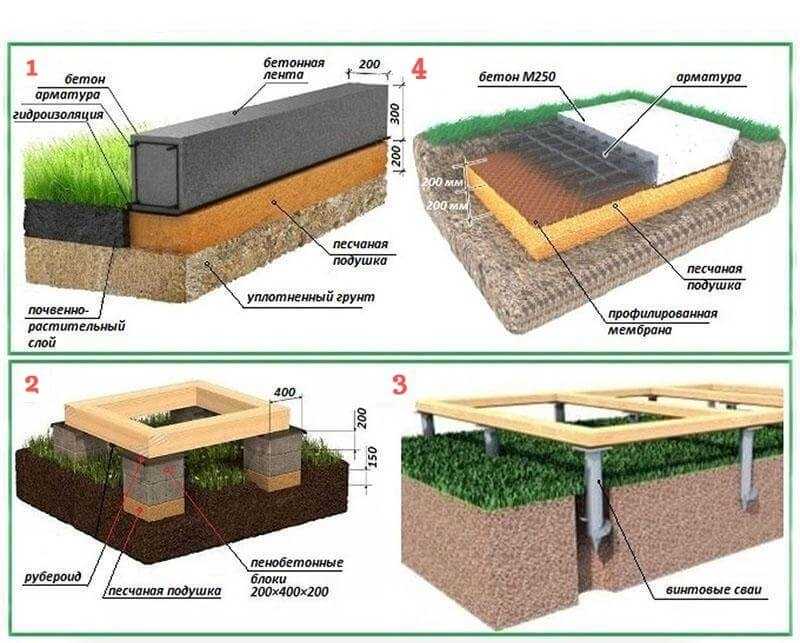

Широко используемые типы фундаментов

Среди всех разновидностей оснований особенно выделяются 3 распространенные:

  1. Столбчатый вид фундамента.
  2. Ленточный.
  3. Монолитный.

В пределах каждого из перечисленных типов еще выделяются отдельные подвиды с различной степенью изменений в базовой конструкции.

Описание основных типов фундамента для дома включает в себя множество понятий и показателей, что делает выбор сложным, но научно обоснованным процессом. Опытный архитектор, располагая набором некоторых исходных данных, сможет подобрать оптимальный вид основания для конкретного проекта. Ключевыми факторами при выборе являются следующие:

  1. Тип подстилающего грунта на участке застройки и его несущие характеристики.
  2. Глубина залегания грунтовых вод.
  3. Глубина промерзания грунта.
  4. Строительный материал, из которого возводится строение.

Для каждого строительного объекта разрабатывается уникальная схема возведения фундамента, которая должна быть наиболее рациональной для определенного здания.

к оглавлению ↑

Основание столбчатого типа

Виды и типы фундамента могут существенно упростить или осложнить строительство. Правильный выбор конструктивного решения служит залогом высокого качества всего проекта. Среди используемых сейчас вариантов обустройства основания, строители часто останавливаются на столбчатом типе.

В этой разновидности удачно сочетается высокая практичность и низкая стоимость. Первоначально столбчатое основание применялось для возведения домов на неустойчивых грунтах. За счет верной установки опор и выхода на прочные горизонты грунтов удавалось обеспечить достаточную прочность всей конструкции. Вскоре экономическая выгода от такого основания стимулировала интерес к нему не только на зыбких почвах, но и в любой другой ситуации.

Столбчатый фундамент

Основные типы фундаментов закрывают потребность в конструктивных решениях для большинства объектов. Столбчатый тип может быть изменен в широких пределах для удовлетворения потребностей конкретного объекта.

Технология возведения фундамента на столбах подразумевает предварительное бурение скважин установленных габаритов и в заранее определенных местах на участке. После этого в углубления помещают трубы, а в полости заливают бетонную смесь.



к оглавлению ↑

Основание ленточного типа

Ленточный тип основания фундамента обеспечивает строительство прочным основанием и простым монтажом. Сейчас его применяют повсеместно. Вообще, сложно определить доминирующий на строительном рынке тип фундамента из 3 названных выше. Каждый из них прекрасно занимает отведенное место и полностью обеспечивает пользователей достаточными характеристиками.

Для ленточного основания характерны надежность, прочность и долговечность. При простоте выполнения работ, основание гарантирует устойчивость конструкции.

Основание может быть полностью монолитным или с применением фундаментных блоков. В последнем случае важно верно подобрать марку блока. Это определяется влажностью грунтов, в которых будет монтироваться основание. Нельзя допускать. Чтобы при высоком залегании грунтовых вод в блоках было высокое содержание известняка или песчаника.

Монолитный подвид фундамента в виде ленты бетона требует подготовки котлована. В нем монтируют опалубку, а дно покрывают специальной подушкой из песка и щебня. Создается специальный каркас из арматуры. После собранная конструкция заливается бетонной смесью – и фундамент застывает. Ленточное монолитное основание может иметь любую форму и сложность.

Сборная разновидность ленточного основания отличается выкладыванием по периметру будущего здания. Благодаря такому подходу удается сэкономить время на строительство. Но при реализации такого проекта существуют ограничения по конфигурации строений.

Основные типы фундаментов для зданий и сооружений, которые выполняются в форме ленточных бетонных конструкций, имеют ряд очевидных и практически подтвержденных преимуществ и достоинств:

  1. Высокая прочность и надежность.
  2. Длительный срок эксплуатации.
  3. Создание зданий различных форм.
  4. Простота монтажа.

к оглавлению ↑

Основание монолитного типа

Основные типы фундаментов зданий и сооружений создаются с применением бетонных смесей и дополнительных укрепляющих элементов. Часто применяют простой, но несколько более дорогостоящий вариант – монолитную плиту, которая размещается под будущим домом.

Монолитный фундамент

Этот тип основания просто возвести, но он требует особого внимания к обустройству котлована, армированию плиты и затрат на необходимый объем бетона.

Высокая стоимость материалов ограничивает применение фундамента. Наиболее часто его используют для небольших хозяйственных построек.

к оглавлению ↑

Основание сборного типа

Конструкция сборных фундаментов подразумевает использование созданных заранее конструктивных элементов, которые помещают в грунт на отведенное место. Важным моментом при составлении данного основания является правильная и надежная стыковка элементов. Создание одной геометрически правильной конструкции из набора элементов и является технологией строительства сборного фундамента.

Сборные варианты фундамента применяются для строительства домов с цокольным этажом или подвалом. Они дорогостоящие и требуют серьезных затрат на доставку, выгрузку и монтаж. На практике сборные основания бывают ленточными, свайными, столбчатыми, стаканными.



к оглавлению ↑

Правильный выбор фундамента залог надежного дома: как выбрать нужный вариант

Типы фундаментов и их конструкции имеют множество технических и эксплуатационных параметров, которые важны при выборе конкретного варианты для возведения. На стадии разработки проекта важно обеспечить достаточную прочность конструкции и правильно рассчитать строительные материалы, конфигурацию и узловые элементы будущего основания. В проектной документации предусматривается отдельный раздел, в котором составлена детальная схема возведения фундамента, в том числе марки материалов и расположение всех элементов.

Перед выбором определенного типа фундамента следует точно определиться с местом будущего строительства и провести необходимый комплекс предпроектных изысканий. Далее, заказчик должен представлять, какой именно дом он хочет в плане конфигурации, габаритов и этажности. Архитектор на основании собранной информации проводит анализ и определяет тот вид основания, который будет оптимальным решением в конкретной ситуации.

Для подбора наиболее рационального типа основания для вашего проекта следует учитывать следующие показатели:

  1. Технические характеристики грунта на участке. Этот параметр является определяющим. Важно понимать, что структура грунта играет ключевую роль и такие параметры, как глубина залегания грунтовых вод, глубина промерзания грунта оказывают значительное влияние на прочность конструкции и ее долговечность.
  2. Нагрузка на основание и грунты, которую создаст строение в ходе эксплуатации. После окончания строительства созданное основание начинает испытывать постоянные нагрузки. Формируемое стенами, крышей и всеми конструктивными элементами давление дополняется мебелью, оборудованием и проживающими в строении людьми. Все эти показатели по предварительно рассчитанным параметрам вносятся в проект и определяют степень прочности фундамента.
  3. Учет площади строения. Габариты здания и занимаемая им площадь играют важную роль в распределении нагрузки, а значит и в подборе подходящего типа основания.
  4. Рельеф на участке застройки. Если на участке есть большой перепад высот, то возводить массивное монолитное основание окажется нерентабельно – лучше обратить внимание на столбчатые конструкции. Поэтому важно представлять величину уклона в абсолютных показателях, но не на глаз.

Множество вариантов фундаментов для дома, которые сейчас предлагаются вниманию строителей, обеспечивают оптимальный выбор для любой ситуации. Обязательно только соблюдать все рекомендуемые технологии выполнения работ.

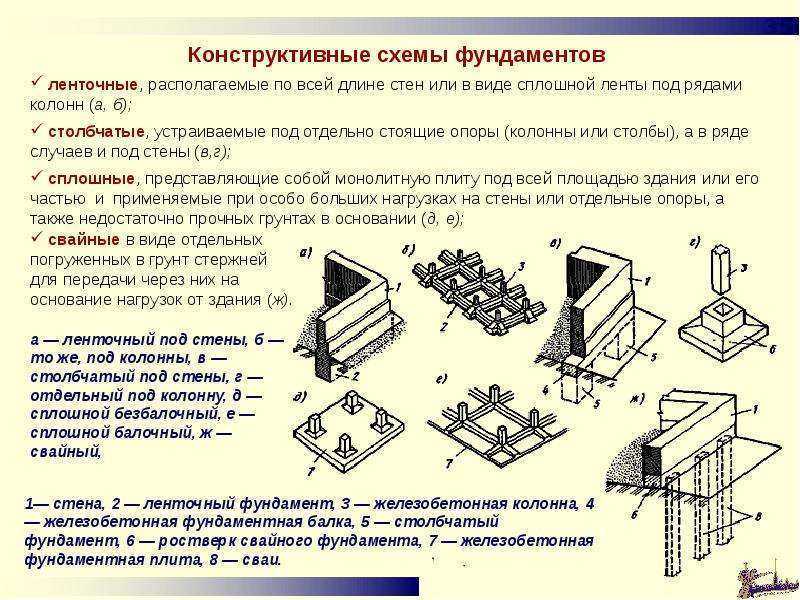

Виды фундаментов и их применение

Содержание

  • 1 Столбчатые виды фундамента
  • 2 Различные типы ленточного фундамента
  • 3 Плитный фундамент
  • 4 Свайные типы фундаментов

Для того, чтобы начать любое капитальное строительство, необходимо определиться с типом фундамента, на котором будет стоять объект. Этот выбор зависит от многих факторов: типа здания, материала его стен, этажности, свойств грунта, глубины залегания грунтовых вод, объемов финансирования проекта. Для того, чтобы сделать правильный выбор, нужно знать, какие бывают виды фундаментов и их применение.

Еще в древности люди заметили, что строительство зданий необходимо производить на твердой и прочной основе. В зависимости от природных условий местности в каждом регионе сложились свои традиции по устройству фундамента. К нашему времени человечество применяет несколько видов оснований, как в частном, так и в крупном промышленном строительстве. К ним относятся:

  • Столбчатый.
  • Ленточный, который бывает монолитным и сборным.
  • Плитный.
  • Свайный.

Все они имеют свои особенности и область применения. У каждого есть, как достоинства, так и недостатки, знать которые необходимо всем, кто планирует заняться возведением любого капитального объекта.

Столбчатые виды фундамента

Если планируется построить деревянный или каркасный дом с легкой конструкцией, у которого не будет подвального помещения, то такой вид фундамента видится наиболее подходящим. Существенный его плюс в низкой стоимости по сравнению с другими видами. Ведь материала на него уходит меньше всего, а трудовые затраты небольшие. С давних пор этот фундамент использовали для строительства домов из бревна и бруса. На столбы клали первый несущий ряд сруба и балки перекрытия.

Так выглядит классический столбчатый фундамент.

По конструкции столбчатый фундамент делят на деревянный и каменный (кирпичный). Фундамент из дерева был популярен на протяжении многих веков в регионах, где имеются леса с массивными деревьями. Сегодня его тоже можно использовать, например, для сооружения дачного домика в целях экономии средств. Изготовить такие столбы не сложно. Для этого копают открытые котлованы, в которые вертикально устанавливают деревянные стулья, изготовленные из комля сосны или дуба диаметром не менее 25 см. При этом, комель должен быть обращен вниз.

Для большей устойчивости, нижнюю часть столбиков часто упирают в различное твердое основание или делают дополнительные усиливающие элементы. От этого увеличивается опорная площадь, что делает такой фундамент более надежным. В качестве опоры используют бетонную плиту или конструкцию из дерева в виде крестовины с подкосами. В некоторых случаях эту опору делают из жидкого бетона. Для этого столб погружают в раствор на 15 см. и фиксируют вертикально. После застывания монолита столбик будет держаться «намертво». Деревянную крестовину делают путем скрепления крест-накрест двух брусков длиной 70 см. Соединяют ее со столбом шиповым соединением для большей прочности.

Конструкция деревянных стульев столбчатого фундамента.

Количество стульев зависит от площади возводимого строения и массы здания. В любом случае, они должны быть установлены по углам и в местах пересечения с несущими стенами. Дополнительные столбы делают при необходимости из расчета на каждую тонну веса строения один столбик с площадью опоры не менее 490 мм2, если несущая способность грунта нормальная 2 кг/см2. Столбы в котловане послойно засыпают песком и утрамбовывают. Для более длительного срока службы, деревянные конструкции обжигают и обмазывают дегтем или отработкой.

У деревянных столбов есть существенный недостаток – это их недолговечность. Никакие меры не позволят использовать деревянный фундамент десятилетиями. Если же для устройства столбчатого фундамента применять кирпич или камень, то этого недостатка можно с успехом избежать. Устройство каменного столбчатого фундамента осуществляется с помощью бутовой кладки. При этом, делается в обязательном порядке перевязка швов. В качестве наполнителя применяют камни гранита, бой кирпича или бутовый камень. Кладку делают из кирпича-железняка. Обычный красный и силикатный кирпич для этой цели не используют, так как он разрушается под воздействием влаги. В крайнем случае, для него делают хорошую гидроизоляцию.

Конструкция каменных столбчатых фундаментов различных разновидностей.

Если вы затеяли строительство на заболоченном участке, то на нем будет невозможно возвести, ни деревянный, ни каменный фундамент. В этом случае выходом будет установка сборного столбчатого фундамента. Элементы такого фундамента делают заранее путем жесткого скрепления столба с бетонным плоским основанием. Сами столбы делают железобетонными с арматурой. Можно также установить асбестовые трубы, которые заполняются арматурой из обрезков старых труб или проволоки и заливаются бетоном. Поверхность их обмазывают битумом. Для заливки применяют цемент марки М300 и М400. По месту такой фундамент можно сделать путем бурения широких скважин и установки в них труб с последующей заливкой бетоном.

Элементы сборного столбчатого фундамента.

Устраивать столбчатые типы фундаментов нужно в сухих грунтах. Они не подходят для участков, где имеется существенный уклон поверхности, так как может возникнуть перекос. Не следует выбирать такой вид фундамента, если дом планируется строить с подвалом или цокольным этажом.

Различные типы ленточного фундамента

Пожалуй, это самый распространенный вид фундамента. Его применяют при строительстве практически любых зданий и сооружений, особенно в частном строительстве. Параметры такого основания зависят от массы сооружения и свойств грунта. Удобство заключается в том, что стенки таких фундаментов сплошные и могут служить в качестве стен подвалов или цокольного этажа.

Так выглядит готовый классический монолитный ленточный фундамент.

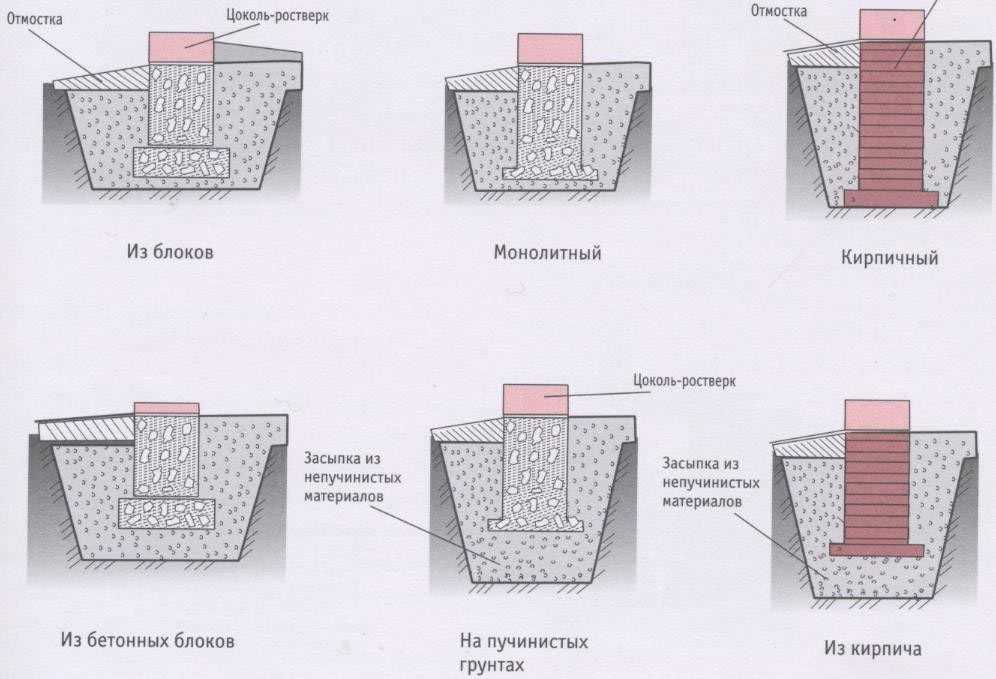

Существует несколько типов ленточного фундамента: сборный, бутовый, монолитный и панельный. Все их делают по различным технологиям, но общим является то, что они напоминают ленту, лежащую на земле. То есть, это сплошное основание без промежутков. Стоит остановиться подробнее на каждом из них.

Сборный ленточный фундамент делают из железобетонных блоков, которые скрепляют между собой. Они очень тяжелые, поэтому для сооружения требуется подъемная техника. Для этих целей выпускают железобетонные конструкции шириной 300, 400 и 600 мм. Перед сооружением фундамента производят устройство 10 см. бетонной подготовки. Уже на нее кладут первый ряд блоков. Между собой элементы скрепляют путем заливания раствора в технологические пазы, имеющиеся на каждом изделии. Второй ряд кладут на первый по раствору подобно кирпичной кладке. Эта перевязка соблюдается и по всем углам. Стыки промазывают раствором.

Сборный ленточный фундамент из железобетонных блоков.

При недостаточной несущей способности грунта под такой фундамент делают опору из специальных фундаментных блоков, которые бывают шириной от 800 до 2800 мм с шагом 200 мм. Использование блочного сборного ленточного фундамента нецелесообразно делать в домах, где будет цокольный этаж, так как стыки будут промерзать. Либо нужно производить качественную, а потому дорогостоящую, гидроизоляцию.

Еще один тип ленточного фундамента – это бутовый. Его использование допустимо для сооружения зданий до 2 этажей. Заливают такой фундамент в траншеи враспор к стенкам. На утрамбованное дно укладывают бутовые камни размером 25 – 30 см. Промежутки между ними засыпают щебнем, уплотняют трамбовкой, после чего все это заливают бетонным раствором. Над землей такой фундамент должен возвышаться на 15 см и иметь ширину большую, чем ширина стен. Подошва у таких фундаментов для нормального грунта делается шириной 60 см. Если же грунт сыпучий и имеет небольшую плотность, то площадь нужно еще больше увеличить.

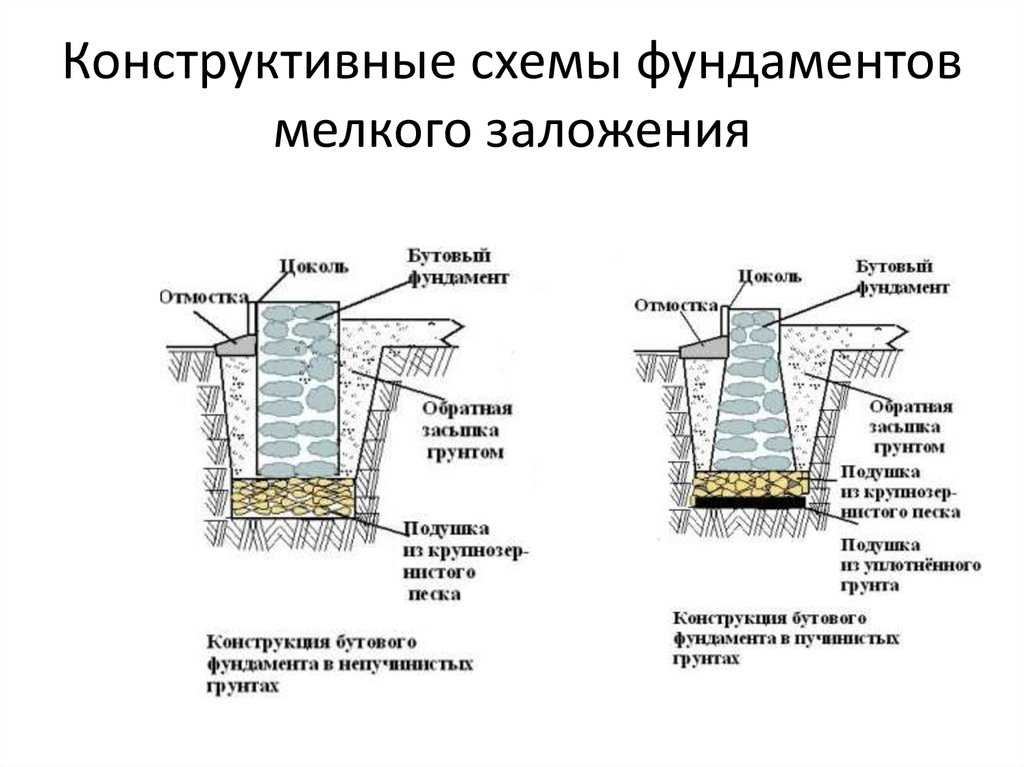

Бутовый ленточный фундамент и его разновидности.

Монолитный ленточный фундамент заливают целиком из цементного раствора, в состав которого входит цемент, песок, щебень и вода. Обычно берут три части песка к одной части цемента. Дно траншеи утрамбовывают и заполняют щебнем. После этого заливают раствор. Над надземной частью возводят опалубку из деревянных щитов. Ширина такого фундамент тоже должна быть больше, чем ширина стен здания. Щиты соединяют брусками во избежание их расхождения. Внутрь опалубки помещают арматуру, связанную между собой. Затем весь объем опалубки заливают раствором на нужную высоту и выравнивают по горизонту верхнюю плоскость. Все поверхности такого фундамента должны иметь гидроизоляцию.

Сегодня существует еще один новый способ устройства ленточного фундамента. Он применим для домов из дерева, имеющих подвал. В сооружении применяют фундаментные панели толщиной всего 260 мм. Они имеют ячеистую структуру, заполненную утеплителем. Сам бетон содержит водоотталкивающие добавки, что делает ненужной гидроизоляцию. Изготовление таких панелей производится под заказ для любого типа строения.

Кроме того, существуют конструкции из пенопласта, внутрь которых заливают бетон. Это, так называемая, несъемная опалубка. Пенопласт остается как бы надетым на фундамент, что обеспечивает его теплозащиту на очень высоком уровне. Преимущество такой конструкции еще и в том, что нет необходимости сооружать опалубку. Достаточно в траншею поместить пенопластовые формы и залить их бетоном. Сверху такие конструкции закрывают отделочными материалами. Так как пенопласт очень сильно боится солнечного света, то сделать это необходимо как можно быстрее.

Плитный фундамент

Этот тип фундамента представляет собой сплошную монолитную плиту из бетона. Его делают в случае высокого нахождения грунтовых вод и на слабых видах грунтов с неравномерным сжатием. Плиту укладывают готовую, изготовленную на заводе, либо заливают ее по месту с использованием металлического лома, арматуры, проволоки и подобных вещей. Для этого убирают почву до подстилающей твердой породы, трамбуют дно котлована и засыпают песком на 5 – 7 см. Затем снова утрамбовывают и укладывают арматуру как можно равномернее, так, чтобы она не возвышалась над верхним уровнем. Заливку производят в один заход, желательно из бетоновоза.

Плитный фундамент на дне котлована с уложенной арматурой.

Плитный фундамент является очень надежным, но его недостаток в том, что под ним невозможно устроить даже подполье, не говоря уже о подвале. Преимуществом такого типа фундамента является то, что по нему можно укладывать пол, устроив утепление и стяжку. Здесь нет необходимости в дополнительных лагах.

Свайные типы фундаментов

Существует три типа свайных фундаментов. Все они заглубляются в грунт на большую глубину, а сверху связываются между собой ростверками, образуя цельный каркас. Сваи-стойки вбиваются или впрессовываются до плотной материковой породы. В частном строительстве достаточно глубины 4 – 6 м. Висячие сваи не достают до этих слоев и вбиваются в уплотненный грунт. Винтовые сваи делают из металлических труб, имеющих на конце шнек в виде винта. Их в грунт не вбивают, а вворачивают подобно винту. Обычно сваи делают из железобетона или стали. Главный недостаток свайного фундамента – это потребность в сваебойной технике. Такой вид фундамента единственно возможный в мерзлотных и подвижных грунтах.

Свайный фундамент с монолитным ростверком.

На любом виде фундамента устраивают цоколь. Стены начинают класть уже на него. Чаще всего цоколь делают из кирпича по гидроизоляции. Цоколь всегда немного шире стен и уже фундамента. Главная функция цоколя – защита стен от сырости и устройство вентиляции в подвальных помещениях. Кроме того, эта конструкция позволяет соорудить лаги для пола. Гидроизоляция у фундамента бывает вертикальной и горизонтальной. Она обеспечивает защиту от проникновения влаги к стенам из земли.

Зная особенности всех типов фундаментов, достаточно легко можно определиться с выбором наиболее подходящего для своего дома. Следует сказать, что самыми дорогими типами являются монолитные фундаменты, так как требуют большого количества материала. Дешевле других столбчатые и винтовые свайные, но они имеют ограничения по типу грунта. Выбирая тот или иной вид фундамента, нужно помнить, что он является основой здания, а от его качества зависит безопасность и долговечность всего строения.
