Типы и виды фундаментов

Выбрав архитектурное решение вашего дома, определив технологию строительства — самое время определиться с оптимальным типом фундамента.
Почему именно с оптимальным? Всё потому, что практически на любом грунте и под любой дом, можно использовать все типы фундаментов. Главное понять во сколько он обойдется и не получить дополнительные расходы при устройстве фундамента. Поэтому, при разработке конструктивных решений для фундамента проектируемого дома, проектировщику необходимы данные по:
— проект дома (для распределения нагрузок дома на грунт)
— заключению инженерно-геологического изыскания на пятне застройки
— рельефу участка

При посадке дома на участок — не забудьте учесть нормативные отступы от красных линий! подробнее про красные линии см. пункт №3 тут

Точечный фундамент для загородных домов – это самый экономичный тип фундамента. Идеально подходит под каркасные дома, коттеджи без подвалов и бань. По количеству необходимого бетона, времени и трудозатрат стоимость таких фундаментов почти в два раза меньше, к примеру, ленточных.

По конструкции столбчатая основа здания представляет собой ряд монолитных железобетонных столбов. Устанавливаются на расстоянии 0,8-3 метра друг от друга, в точках пересечения несущих стен, нагруженных опор и других точек нагрузки. Точное количество и расположение определяет проектировщик при разработке конструктивных решений.

Столбчатый монолитный железобетонный фундамент, который характеризуется высокими показателями прочности и долговечности.

столбчатый фундамент

столбчатый фундамент

столбчатый фундамент

Ленточные фундаменты используют при строительстве загородных домов с тяжелыми стенами или перекрытиями (кирпичными, бетонными, каменными). Их закладывают под все внутренние и наружные, капитальные стены дома. При этом, поперечное сечение по всему периметру основы остается одинаковым. Такой вид фундамента просто необходим, если под коттеджем устраивается гараж , подвал или планируется цокольный этаж.

Целесообразно возведение ленточной основы с непрерывными армированными поясами при опасности возникновения каких-либо деформаций основания, если глубина закладки небольшая. «Подушка» ленточного фундамента располагается на 20 см. ниже глубины промерзания грунта.

Технология изготовления такого основания дачного дома проста, но для неё характерно высокий расход стройматериалов, высокая трудоемкость и завышенная стоимость. Минимальная толщина ленточного фундамента напрямую зависит от используемого материала, а его ширина под несущими стенами определяется допустимой нагрузкой на грунт. Для ускорения возведения ленточного фундамента могут  использоваться фундаментные блоки. Когда уровень возведения достигнет уровня земли, ленточный фундамент выравнивается цементным раствором, а сверху устанавливается гидроизоляция из двух слоев рубероида. Обычно верхняя часть такой основы служит цоколем.

Мелкозаглубленные конструкции можно использовать при строительстве небольших строений:
— легковесных дачных домов из дерева
— каркасных домов
— коттеджей из газобетона

для частного дома – как правило, вариант вынужденный. Его применяют в основном на склонах, когда необходима жесткая конструкция и надежная опора на более глубокие слои грунта, не подверженные оползанию.

ленточный фундамент

ленточный фундамент

ленточный фундамент

Фундамент типа «плита» — прочная и надежная основа для дома.

Плитные фундаменты разделяют на виды:
— монолитная плита
— монолитная плита с ростверком (лентой)
— монолитная плита на мелкозагубленных сваях
— утепленная шведская плита (УШП)

Частые ошибки при устройстве фундамента типа «плита»:
1) Не удалить плодородный слой под фундаментом
2) Применение неправильного сечения арматуры
3) Не использование геотекстиля между консолидированным грунтом, насыпным песком, щебнем
4) Использование для «подушки» фундамента песок с примесями
5) Не трамбовать, послойно, песок
6) Не использование гидроизоляционных материалов между «подушкой» и бетоном фундамента
7) Не применение усилений на углах
8) Не выдерживание защитного слоя арматуры, арматура должна быть в теле бетона

фундамент монолитная плита

фундамент монолитная плита

фундамент монолитная плита

Идея цокольного этажа привлекает многих будущих владельцев недвижимости. За вполне разумную цену можно получить дополнительную площадь значительных размеров, которая может быть использована для различных подсобных помещений, домашнего спортзала, кинозала, бойлерной, мастерской и для расположения чаши бассейна.

В основании цокольного этажа «лежит» монолитная железобетонная плита, которая установлена ниже уровня промерзания грунта на специально уплотненной песчано-щебневой подушке. Стены цокольного этажа также заливаются монолитным каркасом, образуя с основанием единую монолитную «чашу». Благодаря большой площади опоры, нужному заглублению и равномерному распределению нагрузки, цокольный тип фундамента для дачного дома считается одним из самых надежных фундаментов и дорогих.

При устройстве цокольного этажа важно уделить дополнительное внимание:
— уровню грунтовых вод
— гидроизоляции фундамента
— применять влагостойкие марки бетона и с помощью современных материалов (гидростеклоизол) изолировать с внешней стороны все элементы фундамента
— дополнительному утеплению, высокоплотный пенополистирол, который защищен с наружной стороны от механического воздействия плоским листом АЦЭИДа.

Основное достоинство цокольного этажа в частном доме надежность, прочность и возможность надстройки 2-3 этажа. Но это становится возможным только в случае соблюденных всех требований к геологии участка.

цокольный этаж

цокольный этаж

цокольный этаж

Специалисты компании «СК98» выбирают вид фундамента частного дома, исходя из величины нагрузок, качества грунта в основании, чувствительности конструкции к неравномерным перемещениям, опасности воздействия морозного пучения и применяемых материалов для утепления и отделки.

Давайте обсудим

Типы фундаменты: плюсы, минусы, порядок ценообразования

Вопросы, рассмотренные в материале:

• Основные виды фундамента
• 4 типа фундамента
• Критерии выбора того или иного типа фундамента для дома
• Материалы для возведения фундамента
• Стоимость фундамента

Изучить типы фундаментов желательно всем, кто стал счастливым обладателем участка земли. Это необходимо, чтобы выбрать оптимальное основание для своего будущего дома. Возведение фундамента – крайне ответственный процесс, ошибки в котором приведут к снижению прочности постройки, а в самом худшем случае – к его быстрому разрушению.

При этом необходимо также понимать, как выбрать тот или иной вариант, если, например, под условия строительства подходят сразу два типа. В нашей статье мы расскажем, каким может быть фундамент, что влияет на выбор вида, поговорим об используемых материалах и озвучим примерные цены.

Основные виды фундамента

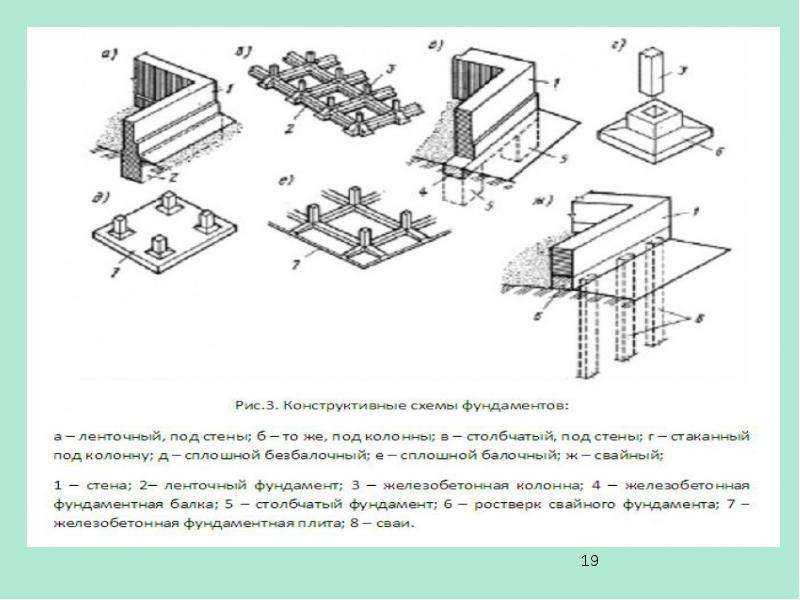

Существует 4 основных конструктивных типа фундамента:

• Столбчатый.
• Свайный.
• Ленточный.
• Плитный.

Также их можно разделить на 2 типа:

• Мелкозаглубленные.
• Глубокозаглубленные.

Фундамент закладывают ниже глубины промерзания грунта, когда нужно защитить его от выталкивания наверх из-за пучения почвы при отрицательных температурах. Мелкозаглубленные типы оснований хорошо подходят для строительства легковесных построек на участках с почвами, которые не подвергаются морозному пучению. Чем больше глубина заложения фундамента, тем больше придется выделить финансов на его строительство.

4 типа фундамента

Существует 4 типа фундаментов по способу возведения:

Столбчатые основания

В местах предполагаемой наибольшей нагрузки, а также под углы будущего дома устанавливают столбы из бетона или дерева и закапывают их в землю на глубину более 1,5 метра. Это необходимо, чтобы фундамент не вырвало из грунта при отрицательных температурах.

Данный тип фундамента, как правило, используют при строительстве легковесных и временных зданий.

Свайные основания

Фундамент с винтовыми сваями очень прост в сборке и его можно смонтировать за два дня, например, под летний домик на даче. Винтовая свая представляет собой огромный шуруп с винтом на конце. Такие сваи сначала вкручивают в грунт, а затем устанавливают на них конструкции.

Преимущества:

• Простота и быстрота в монтировании.
• Не требует предварительной подготовки земли.

Недостатки:

• Недолгий срок службы из-за коррозийного разрушения лопастей свай.
• Есть вероятность выталкивания свай вверх из-за высокой теплопроводности металла.
• Грунт вокруг свай промерзает глубже, чем в бетонном фундаменте.

Другой вариант свай – буронабивные. Для установки такой конструкции необходимо сделать отверстие в грунте длиной от 1,5 метра, вставить в него арматуру и залить бетонной смесью. Разновидностью такого типа фундамента являются сваи ТИСЭ. Они имеют расширение внизу, за счет чего увеличена несущая способность конструкции. Но такой тип свай можно использовать только для установки в полутвердых и тугопластичных глинах.

Преимущества:

• Возможность построения тяжелого здания даже при слабом грунте: буронабивные сваи передают вес в глубокие более прочные слои грунта.
• Не требует выполнения большого объема земляных работ (по сравнению с установкой других типов фундаментов).

Недостатки:

• Сложная технология монтирования.
• Имеет относительно высокую стоимость при установке в сыпучие и текучие грунты.
• Выполнение инженерно-геологических изысканий на большую глубину, чем в остальных случаях.

Плитные основания

Считается одним из самых универсальных типов фундамента. Конструкция выполнена в виде целостной плиты, плоской или ребристой. Бывает утепленная (УШП) или неутепленная. Устанавливается единым полотном под весь дом. Является популярным типом фундамента при строительстве загородных домов. Можно возводить на любых грунтах, кроме пылеватых влажных песков-плывунов, текучих глин, насыпных и заторфованных.

Преимущества:

• Является оптимальным решением для многих случаев строительства.
• Прочность.
• Не требует глубокого заложения, что удобно при высоком УГВ.

Недостатки:

• Не подходит для строительства крупных домов сложного проектирования.
• Для установки нужно много стройматериала, в том числе для отсыпки песчаной подушки и засыпки пола.
• Если предполагается цокольный этаж, его придется проектировать отдельно, так как плитный фундамент расположен на одном уровне с поверхностью земли.
• Не подходит для строительства домов на участках со склонами и большими перепадами высот – более 1 м.

Ленточные основания

Бывают двух типов:

• Полнозаглубленный фундамент.
• Мелкозаглубленный фундамент – МЗЛФ.

Полнозаглубленный подразумевает установку на всю глубину промерзания грунта. Показатель промерзания рассчитывают примерно, учитывая тип здания, вид почвы, режим эксплуатации дома.

Является одним из самых прочных оснований, подходит для строительства зданий любой формы и габаритов. Его несущая способность не связана с армированием конструкции.

Преимущества:

• Легкость в сборке.
• Прочность.

Недостатки:

• Требует большого количества стройматериалов из-за глубокого заложения.
• При высоком УГВ сложно устанавливать.

Мелкозаглубленный фундамент – это монолитная железобетонная балка на песчаной подушке.

Преимущества:

• По сравнению с полнозаглубленным не требует большого количества стройматериалов.
• Можно возводить при высоком УГВ.

Недостатки:

• Имеет низкую жесткость (есть риск растрескивания зданий, построенных из блоков или кирпича).
• Обязательно хорошее армирование.
• Необходимо наличие системы дренажа и песчаной подушки.

Такой фундамент подходит для возведения на участках со сложным грунтом, высоким УГВ, больших перепадах высот и т. д.

При МЗЛФ не обойтись без обустройства утепленной отмостки для стабилизации строения и предотвращения пучения грунта зимой. Отмостка без утепления отведет от фундамента стекающие осадки и защитит от подтопления.

Критерии выбора того или иного типа фундамента для дома

Фундамент в прямом смысле слова является основанием для строения, которое на нем стоит. И, конечно, от того, насколько прочно и добротно построен фундамент, зависит и долговечность дома. Трещины на основании говорят о несоблюдении технологии строительства. Со временем повреждения перейдут на стены и спровоцируют разрушение всего дома.

При строительстве основания крайне важно учесть все обстоятельства, которые могут повлиять на его надежность и долговечность в будущем.

• Характеристики почвы. Определяясь с типом фундамента здания, в первую очередь нужно разобраться с геологическими свойствами грунта: заказать отбор пробы почвы для изучения ее состава. Из полученных результатов будет понятно, насколько высок уровень грунтовых вод в разные сезоны, каковы вероятность просадки фундамента, пучинистость грунта. Кроме этих показателей, необходимо учитывать сейсмичность региона строительства.
• Примерный показатель нагрузки на основание. Этот параметр поможет при выборе типа фундамента. При расчете нагрузки учитывают примерный вес будущей постройки, сюда входят: стены, крыша, отделка, перегородки и другие имеющиеся конструкции и даже мебель. Также нужно знать показатель опорной площади фундамента для определения давления на грунт. Чтобы его получить, надо общий вес постройки разделить на площадь опоры. Чем меньше давление, тем лучше, однако для увеличения ширины основания понадобятся дополнительные траты.
• Показатель глубины заложения основания. Чтобы не ошибиться с глубиной заложения, нужно знать состав грунта, УГВ, влажность, температуру промерзания. Необходимо продумать, как предотвратить вспучивание грунта при отрицательных температурах. Промерзшая почва имеет свойство увеличиваться в объеме и выталкивать фундамент вверх. Неравномерное вспучивание в разных местах приводит к излому фундамента.

Чтобы не допустить повреждений, необходимо заранее позаботиться о проведении гидроизоляции и установке дренажной системы. Эти меры спасут фундамент от растрескивания и просадки.

• Качество стройматериалов. Так как главный компонент фундамента – это цемент, при его покупке необходимо обратить внимание на сроки изготовления, период и условия хранения, марку – она должна соответствовать требованиям по применению.

Кроме вышеупомянутых факторов, есть неочевидные, но не менее важные обстоятельства. Например, наличие других построек на участке возведения фундамента, а также техногенная опасность. Строительство нового основания добавит нагрузку на почву, что может отразиться на рядом стоящих зданиях. Чтобы минимизировать ошибки при строительстве, можно обратиться за помощью к специалисту: он посоветует, какому типу фундамента отдать предпочтение с учетом строительных требований и норм, а также поможет с проектом.

Материалы для возведения разных типов фундамента

Чтобы не потеряться в огромном разнообразии при выборе стройматериалов для строительства основания, нужно отталкиваться от типа фундамента, утвержденного в проекте, а также геологических особенностей грунта и габаритов будущего строения. Ну и цены, конечно, тоже играют не последнюю роль.

Если планируется строительство нетяжелого здания из керамзитобетонных блоков или другого подобного материала, при этом грунт на участке можно охарактеризовать как надежный, в этом случае можно обустроить ленточный фундамент из пеноблоков или шлакоблоков.

Но все же рекомендуется обратиться к специалистам, чтобы они выполнили точные расчеты для строительства. Еще вариант, позволяющий придать надежности конструкции, когда вы все делаете собственными силами, – углубить или расширить основание сверх расчетных параметров. Либо можно продублировать под землей не только наружные стены, но и все остальные.

Любой тип фундамента допускается сочетать с металлическими конструкциями. Железобетон может быть представлен как в столбах, так и в ленточном типе фундамента, при этом не имеет значения, целостный он или собранный из отдельных блоков. Армирующую металлическую сетку можно применять вместе с кирпичной укладкой. Можно даже возвести металлический фундамент, состоящий из одних труб – свай и наваренных сверху ростверков. Такой вариант подойдет только для легких строений.

Основания из дерева уже практически не используются в строительстве. Дерево недолговечно и не имеет такой надежности, как бетон и металл. Редко деревянные фундаменты можно встретить под легкими несложными постройками – летними дачными домиками и беседками из того же материала.

Столбчатые и свайные фундаменты популярны в строительстве частных домов и ценятся за доступность материала и простоту в сборке: их легко соорудить самостоятельно, например, из списанных железнодорожных шпал. Но фундаменты этого типа нуждаются в дополнительной обработке столбов и свай специальными средствами от насекомых, мелких грызунов и влаги.

Но и здесь нет никаких сложностей. Для защиты от влаги можно использовать куски оставшегося от строительства крыши рубероида: часть столбов, находящихся глубоко под землей, нужно плотно обмотать листами. Но следует иметь в виду, что от сильного затопления рубероид не защитит.

Стоимость фундамента

Во сколько обойдется возведение фундамента, зависит от масштабности здания (этажность, вес, материал и т.д.) и геологических свойств территории строительства. В среднем цена основания легкого типа (ленточный мелкозаглубленный, свайно-винтовой, сборно-столбчатый) составляет в пределах от 9 до 15 % общей стоимости всего дома.

На обустройство более тяжеловесных фундаментов – монолитных с небольшим заглублением, сборно-монолитных с цоколем, ленточных с ФБС, свайных буронабивных и монолитных столбчатых с ростверком – придется потратить на менее 20–40 % от стоимости сооружения. А цена сложных фундаментов так и вообще может перевалить за 50 % затрат на всю стройку.

В целях экономии рекомендуется закладывать основания смешанных типов. Каждый вид фундамента обладает свойствами, подходящими под какие-то особенности участка или расположенные на нем конструкции. Пользуйтесь этим.

Из чего складывается стоимость фундамента? На формирование цены влияют:

• габариты здания, этажность, вес и т. д.,
• объем и количество выполняемых земляных работ;
• насколько глубоко надо закладывать фундамент, нужно ли выкапывать траншеи и котлованы, их количество;
• сборная или цельная конструкция, какие нужны стройматериалы;
• наличие и масштаб строительства опалубки, степень автоматизации или механизации работ;
• расположение участка строительства относительно дорог и инфраструктурных объектов.

Для двух одинаковых по площади участков один и тот же комплекс работ по строительству фундамента может стоить по-разному, а также отличаться по длительности. Цена зависит от типа грунта и геологических свойств надела. В связи с этим перед строительными работами правильно будет сначала провести геологические изыскания почвы, а затем уже разработать проект расположения фундамента и остальных сооружений, соблюдая все технические нормы. Заключительным этапом станет составление сметы на основе проекта.

Для расчета стоимости работ по строительству любого типа фундамента для частного дома можно обратиться в строительную компанию или справиться собственными силами. При обращении к специалистам понадобится утвержденный готовый проект. При самостоятельном расчете необходимо знать перечень всех работ и стоимость каждой. Нужную информацию можно получить из территориальной сметно-нормативной базы (ТСНБ) региона строительства.

В городе Севастополе и Республике Крым с 2014 года действуют свои местные сметные нормативы, доступные к ознакомлению в последней редакции ТСНБ — ТЕР-2017 на официальных государственных сайтах.

Обустройство какого типа фундамента не потребует много вложений?

Можно сказать, что на этот вопрос не существует ответа. Нужно учесть очень много обстоятельств, чтобы прийти к итоговой стоимости. Даже строительство по одному проекту, но на разных территориях может значительно отличаться в цене. Главная идея при строительстве фундамента: не экономить сейчас, чтобы не переплатить потом. Самый бюджетный фундамент – это основание, при строительстве которого по максимуму учтены все особенности участка и самого здания.

Если человек решается на строительство частного дома, то вряд ли он будет строить его только для себя. Как правило, предполагается, что дом потом останется детям и внукам. Исходя из этих соображений имеет смысл не экономить на финансах и других ресурсах, чтобы заложить качественный фундамент для дома, который впоследствии станет уютным и надежным “гнездышком” не для одного поколения.

Типы фундаментов, используемых в строительстве

Фундамент — это самая нижняя часть сооружения, передающая нагрузку на поддерживающий грунт. Основное назначение фундамента – распределить общий вес надстройки по большой площади грунта. Ниже описаны различные типы фундаментов, которые используются в строительстве.

Назначение фундамента

Фундаменты в основном предназначены для следующих целей:

i) для распределения нагрузки конструкции на большую площадь, чтобы интенсивность нагрузки не превышала безопасную несущую способность подстилающего грунта .

ii) Для равномерного распределения нагрузки на нижний слой грунта и предотвращения неравномерной осадки фундамента.

iii) Обеспечить ровную и твердую поверхность надстройки над ней.

iv) Для повышения устойчивости конструкции к скольжению, опрокидыванию или любым другим силам, таким как ветер, дождь и т. д.

v) Для предотвращения бокового смещения поддерживающего материала, чтобы гарантировать безопасность конструкции без риска .

Типы фундамента

Фундамент можно разделить на две основные категории:

1. Неглубокий фундамент.
2. Глубокий фундамент.

1. Мелкозаглубленный фундамент

Когда глубина фундамента равна или меньше его ширины, он называется мелкозаглубленным фундаментом. В этом типе фундамента часть фундамента расположена непосредственно под самой нижней частью конструкции (см. рисунок ниже).

Общая нагрузка конструкции распределяется по горизонтальной площадке на небольшой глубине ниже уровня земли. Проще говоря, если фундамент построен на разумной глубине, то это мелкозаглубленный фундамент.

Классификация мелкозаглубленных фундаментов

1. Распорные фундаменты.
2. Комбинированные фундаменты.
3. Матовый или плотный фундамент.
4. Ростверковый фундамент.
5. Фундаменты с внецентренной нагрузкой.

Распорные фундаменты

В этом типе фундамента под основанием стены или колонны предусмотрен распор, известный как фундаменты, а фундаменты с такими фундаментами известны как распорные фундаменты.

Распорка предназначена для распределения нагрузки конструкции на грунт на более широкую площадь, чтобы не превышалась безопасная несущая способность грунта.

Типы широких фундаментов

i) Фундамент стены: В этом типе фундамента ряды кирпичей (обычно глубиной 100 мм) укладываются под надстройкой с отступом 50 мм наружу с каждой стороны стены .

ii) ЖБ фундамент: ЖБ фундаменты используются, когда каменная стена подвергается очень большой нагрузке, а несущая способность грунта очень низкая.

В этом типе фундамента, как правило, слой бетона толщиной 3 см выдерживается до возведения над ним железобетонного фундамента. В железобетонных фундаментах предусмотрены арматурные стержни. Основание железобетонной колонны может быть квадратным, прямоугольным или круглым.

Комбинированные фундаменты

Комбинированные фундаменты состоят из общего фундамента для двух колонн, которые могут быть прямоугольными или трапециевидными.

Ленточный фундамент: Этот тип фундамента распределяет вес несущей стены по площади земли. Фундамент обычно имеет двойную ширину несущей стены, иногда даже шире.

Ленточный фундамент: В ленточном фундаменте внешняя и внутренняя колонны соединены ленточной балкой, которая не передает никакой нагрузки на нижележащий грунт.

Плотный фундамент

Плотный фундамент состоит из плотной железобетонной плиты, покрывающей всю нижнюю часть конструкции. Этот тип фундамента предусмотрен в грунте с низкой несущей способностью, где нагрузка на конструкцию велика.

Фундамент под ростверк

Этот тип фундамента подходит, когда нагрузка, передаваемая стеной или колонной, исключительно велика, а несущая способность грунта очень мала. Глубокие раскопки также исключены из этого фундамента. Ростверковые фундаменты бывают двух видов:

1. Фундамент стальной ростверк и
2. Фундамент ростверк деревянный.

Фундамент с внецентренной нагрузкой

В этом типе фундамента распределение давления на грунт остается равномерным. Однако фундамент может подвергаться внецентренной нагрузке в следующих случаях:

i) Когда колонна или стена расположены на границе участка, их фундамент ограничен и не может быть продлен за пределы участка, что приводит к внецентренной нагрузке. на фундаменте.

ii) Консольные балконы, кронштейны и т. д., прикрепленные к стенам или колоннам, создающие изгибающий момент и, таким образом, вызывающие внецентренную нагрузку на фундамент.

Внецентренные нагрузки вызывают неравномерное распределение давления на подстилающий грунт фундамента. Если эксцентриситет небольшой, следует следить за тем, чтобы максимальная интенсивность давления не превышала безопасной несущей способности грунта.

А если эксцентриситет большой, стена или колонна могут опрокинуться. В этом случае можно использовать следующие два метода для обеспечения устойчивости стены/колонны без нарушения зоны за границей участка.

• а) Смещение фундаментов
• б) Проверка ленточных фундаментов.

2. Фундамент глубокого заложения

Фундамент глубокого заложения – это тип фундамента, в котором фундамент располагается на большей глубине ниже уровня земли. Глубина фундамента намного больше его ширины.

Глубокий фундамент можно разделить на три категории:

1. Свайный фундамент.
2. Коффердамы.
3. Кессонный фундамент.

Свайный фундамент

Свайный фундамент — это тип фундамента, в котором тонкий элемент из дерева, бетона или стали вставляется в землю для передачи нагрузки конструкции.

Нагрузка передается на более прочный слой за счет трения или подшипника. Этот тип фундамента обычно используется в случае низкой несущей способности грунта или при наличии слоя слабого грунта на поверхности.

Прочтите – Когда использовать свайный фундамент

Классификация свайного фундамента

Классификация по функциям:

Несущие сваи

Несущие сваи забиваются в мягкий верхний слой грунта, а их основание опирается на твердую конструкцию основания. Концевые несущие сваи действуют как вертикальные колонны или опоры.

Создают среду для передачи структурной нагрузки через сваи на твердый нижний слой. Мягкий грунт также обеспечивает боковую поддержку сваям, увеличивая несущую способность грунта.

Висячие сваи

Когда верхний слой грунта находится на большой глубине и невозможно поставить нижний конец сваи на твердое основание, нагрузка воспринимается за счет трения между окружающим грунтом и поверхностью сваи.

Несущая способность висячих свай может быть увеличена за счет увеличения диаметра, группировки свай, забивки сваи на большую глубину и шероховатой поверхности сваи.

Шпунтовые сваи

Эти типы свайных фундаментов используются в качестве подпорных стен. Шпунтовые сваи

• используются для строительства подпорных стенок в доках или других морских сооружениях.
• Для удержания стенок котлованов фундамента.
• Для защиты берегов рек от эрозии.
• Для удержания грунта для увеличения его несущей способности.
• Для изоляции фундамента от окружающего грунта.
• Для защиты фундамента от эрозии морем или рекой.

Анкерные сваи

Эти типы свай обеспечивают анкеровку против горизонтальных натяжений и распоров.

Сваи

Эти сваи забиваются под наклоном, чтобы лучше противостоять горизонтальным и наклонным силам.

Отбойные сваи

Эти типы свай изготавливаются из бревен и в основном защищают причальные суда от повреждений. Они также защищают бетонную палубу или береговые конструкции от ударов судов.

Сваи уплотнения

Эти сваи забиваются в зернистый грунт для увеличения несущей способности слабого грунта.

Классификация по материалу

1. Деревянные сваи.
2. Бетонные сваи.
3. Стальные сваи.
4. Сваи композитные.
5. Песчаные кучи.

Коффердамы

Коффердамы — это временные сооружения, которые не пропускают воду с заданного участка, чтобы обеспечить возможность строительства на сухой поверхности.

Классификация коффердамов на основе материала

1. Земляной перемычка.
2. Перемычка каменно-набросная.
3. Перемычка одностенная.
4. Перемычка с двойными стенками.
5. Детская кроватка Коффердам.
6. Сотовый перемычка.

Фундамент кессона

Кессон представляет собой водонепроницаемую конструкцию из дерева, стали или железобетона, которую выкапывают для фундамента мостов, опор и т. д. Этот тип фундамента в основном используется при строительстве опор мостов и других сооружений, требуется фундамент под водой.

Типы кессонов

1. Открытый кессон.
2. Бокс-кессон.
3. Пневматический кессон.

Надеюсь, теперь у вас достаточно знаний о типах фундаментов. Если у вас есть какие-либо вопросы, задайте их мне в комментариях.

Читайте также

Типы фундаментов мостов

Что такое ростверк фундаментов

Типы фундаментов в строительстве

Для получения дополнительных обновлений, таких как наша Страница Facebook и присоединяйтесь к нашему каналу Telegram .

Типы фундаментов [подробное исследование]

Существует огромное количество типов фундаментов, используемых в строительных конструкциях. Без сомнения, нам нужно иметь хотя бы один тип фундамента, чтобы построить строение.

Как обсуждалось в статье как определить тип фундамента , мы смогли выбрать наиболее подходящий тип фундамента.

В основном существует два типа фундаментов.

1. Неглубокие фундаменты
2. Глубокие фундаменты

Итак, давайте подробно обсудим каждый из типов фундаментов.

Неглубокие фундаменты

Как следует из названия, мелкозаглубленные фундаменты сооружаются на небольшой глубине.

Мелкозаглубленный фундамент также называют наслонным.

Несмотря на то, что фундамент расположен на небольшой глубине, может потребоваться увеличение глубины выемки фундамента на значительную глубину из-за слабых грунтовых условий.

Улучшение почвы может быть выполнено в соответствии с рекомендациями в отчете об исследовании почвы для неглубоких фундаментов. Таким образом, глубина раскопок в несколько раз увеличивается.

Неглубокие фундаменты можно разделить на две основные категории.

• Насыпные фундаменты, кроме фундаментов из матов (плотов)
• Фундаменты на матах / фундаменты на плотах

Настилающие фундаменты, кроме фундаментов на матах

Существует много типов фундаментов, которые мы можем обсудить в рамках этой темы.

Давайте кратко обсудим каждый тип с необходимой информацией.

Их также называют изолированными фундаментами.

Наиболее широко используемый тип фундамента в зданиях малой и средней этажности.

Самый простой тип бетонного фундамента. Его очень легко построить, а также меньше вероятность возникновения ошибок проектирования и строительства из-за его простоты.

В отличие от других типов фундаментов, блочные фундаменты очень легко проектировать. Можно предпринять следующие шаги.

• Скажем, осевая нагрузка «N» (стадия предела эксплуатационной пригодности), допустимая несущая способность грунта «BC»
• Aras фундамента; A = N / BC
• Длина/ширина фундамента √A
• Рассчитайте предельную нагрузку «UL», которая представляет собой факторную нагрузку статической нагрузки, временной нагрузки, ветровой нагрузки и т. д. Каждая нагрузка должна быть умножена на соответствующие коэффициенты .
• Расчет предельного давления под фундаментом = UL / A
• Поскольку давление известно, можно рассчитать изгибающий момент. Изгибающий момент на торце колонны учитывается при расчете фундамента.
• Примите глубину фундамента и рассчитайте арматуру.
• Проверка на сдвиг по вертикальной линии и на продавливание. Это проверка касательных напряжений на лицевой стороне колонны или на 1,5-кратной эффективной глубине. Этот периметр сдвига может очень соответствовать стандарту. Для получения дополнительной информации можно обратиться к артикулу конструкции пробивных ножниц .
• Глубина фундамента выбрана таким образом, что не требуется предусматривать сдвиговые связи.

Рабочий пример, выполненный для Еврокода Проект блочного фундамента можно найти для получения дополнительной информации.

2. Комбинированные фундаменты

Комбинация двух колонн на одном фундаменте может быть идентифицирована как комбинированный фундамент. Кроме того, когда колонны две рядом, увеличение площади фундаментов из-за низкой несущей способности и т. д. также является причиной объединения фундаментов.

Конструкция комбинированных фундаментов несколько отличается от блочных.

В артикуле конструкция комбинированного фундамента приведен рабочий пример, выполненный для Еврокода 2.

3. Ленточный фундамент, соединенный с колонной

Что такое ленточный фундамент? Когда мы должны построить ленточные фундаменты?

Ленточный фундамент представляет собой разновидность комбинированного фундамента, хотя два фундамента не соединены. Но они соединены балкой.

Когда колонны находятся на границе или очень близко к границе, колонны нельзя размещать в центре фундамента.

Поместите колонну на край фундамента, чтобы создать неуравновешенный момент, который приводит к изменению давления под фундаментом.

Увеличение давления вблизи колонны может привести к чрезмерной осадке фундамента. Поэтому, чтобы свести к минимуму поворот фундамента, мы строим балку, соединяющую два фундамента и колонны.

Конструкция фундаментов не так проста, как изолированный фундамент. Требовалось больше расчетов и внимания.

4. Ременная опора с противовесом

Балка предназначена для передачи вращения опоры на другую колонну посредством силы сдвига и изгибающего момента. Восходящая реакция на контрколонну уравновешивает систему.

Вместо колонны мы можем построить или разместить массивный бетон, чтобы уравновесить восходящую реакцию.

Размер строящегося блока основан на максимальной вертикальной восходящей реакции.

Кроме того, ленточная балка может поддерживаться удерживающим телом, таким как бетонные стены, основание и т. д., как показано на рисунке выше.

5. Ленточные фундаменты

Ленточные фундаменты сооружаются, когда зазор между колоннами мал или прикладываемая нагрузка не может быть воспринята изолированными или комбинированными фундаментами.

Устройство ленточного фундамента увеличивает площадь и снижает прилагаемое давление на грунт.

Эти типы фундаментов больше подходят для грунтов с низкой несущей способностью.

В основном существует два метода проектирования ленточных фундаментов.

• Дизайн как жесткая основа

В этом методе нагрузки, приложенные к колоннам, усредняются по длине, и для расчета учитывается неформальное давление.

• В качестве гибкого основания

При проектировании учитываются такие теории, как балка на упругом основании. Рассмотрено изменение давления грунта под фундамент. Кроме того, строительство фундамента в виде стремена уменьшает различную осадку.

Вычисления вручную немного сложны, так как нам нужно выполнить больше арифметических операций.

Для анализа можно использовать компьютерную программу. Почва может быть смоделирована как родник с использованием метода реакции земляного полотна. Кроме того, мы также можем использовать линейную пружину. Тогда ленточный фундамент нужно рассматривать как линейный элемент.

Наиболее подходящим методом является моделирование основания с элементами площади и грунта с пружинными элементами.

Весна почвы или реакция грунтового основания Ks можно рассчитать по следующему уравнению.

Ks = (FS) x 40 x BC

Где,

FS: Коэффициент запаса прочности, применяемый к грунту для расчета допустимой несущей способности (можно рассмотреть значение в диапазоне 2-3 )

BC: Допустимая несущая способность грунта.

Если мы проведем анализ с помощью программного обеспечения, такого как SAP2000, Etabs, Safe и т. д., мы сможем получить изгибающие моменты и силы сдвига, которые можно использовать для продолжения проектирования.

6. Фундаменты в виде перевернутой буквы «Т»

Дальнейшим развитием ленточного фундамента являются фундаменты в форме перевернутой буквы «Т». При увеличении осевых нагрузок на колонну необходимо обеспечить большую толщину фундамента.

Это неэкономичный способ увеличения жесткости фундамента.

Поэтому балки конструируются вместе с основанием для придания дополнительной жесткости.

Таким образом, балка вместе с основанием обеспечивает жесткость в середине пролета, а балка вдоль несет изгибающие и поперечные усилия на колоннах.

Уменьшение толщины фундамента за счет введения балки и конструкций фундамента с консольным действием от балки.

Аналогичная процедура анализа, описанная для ленточных фундаментов, может быть применена для анализа фундаментов в форме перевернутой тавровой формы.

Фундаменты из матов / Фундаменты из плотов

Фундамент из матов, который также называют фундаментом из плотных материалов, представляет собой комбинированное основание, покрывающее всю площадь от фундамента.

Эти типы фундаментов больше подходят для грунтов с низкой несущей способностью.

Далее, при увеличении осевой нагрузки увеличивается площадь фундамента. Мы не можем обеспечить изолированное основание с увеличением площади фундамента.

Существует несколько типов фундаментных матов.

• Плоская плита

Плоский плитный фундамент представляет собой толстую бетонную плиту. Имеет одинаковую толщину по всей площади. Наиболее подготовленный тип фундамента, так как его легко построить по сравнению с другими типами.

Сравнительно экономичный тип фундамента благодаря своей простоте.

• Плоская плита и фундамент, утолщенный под колоннами

Фундамент, подверженный изгибу и сдвигу. Как правило, поперечные усилия и изгибающие моменты выше в месте соединения столбчатого фундамента.

Статью Конструкция пробивных ножниц стоит прочитать, чтобы узнать больше о выборе периметра сдвига.

Поэтому требуется увеличить толщину фундамента. Кроме того, увеличение толщины всего фундамента не является экономичным вариантом. Следовательно, толщина фундамента у колонны увеличивается в направлении вниз.

Увеличивать толщину в направлении вниз довольно сложно. Мы не можем увеличивать толщину в направлении вверх, если пол (верхний уровень плота) используется для каких-то других целей, например, для парковки транспортных средств или любых других.

• Плоская плита и основание утолщены вверх

Увеличение толщины описано выше. Когда нет ограничений или верхний уровень фундамента стеллажа не используется для каких-либо других целей, или расстояние между пьедесталами в чистоте достаточно для его использования, можно построить восходящие пьедесталы.

• Сплошная балка и плита

С увеличением осевой нагрузки на плитный фундамент стало невозможно использовать плоские плиты без значительного увеличения толщины.

Кроме того, увеличение толщины ростверка не является экономически выгодным вариантом. Наличие балок, соединяющих колонны, увеличивает жесткость ростверка и позволяет сохранить сравнительно небольшую толщину плоской плиты.

Балка может быть сконструирована в направлении вверх или вниз в зависимости от требований.

Хотя нижние балки построить труднее, мы должны продолжить с ними, если пол используется для каких-либо целей.

• Ячеистый ростверк

Дальнейшее увеличение осевых нагрузок на колонну, необходимое для увеличения высоты балки в балочном и плитном ростверке. Кроме того, увеличение высоты балки не такой экономичный вариант.

Таким образом, верхняя плита сооружается, образуя ячеистый каркас. Ячеистый плот имеет более высокую жесткость по сравнению с другими типами плотов.

• Свайный плот

Как правило, сваи соединяются с надстройкой через наголовники.

С увеличением высоты зданий увеличиваются размеры оголовков свай. Когда между оголовками свай не будет большого зазора, соединяем все оголовки и сооружаем свайные плоты.

Кроме того, когда свая не опирается, не качается и не оканчивается в почве, свайный ростверк сооружается для поддержки грунта.

В этих ситуациях и свая, и свайный щит воспринимают приложенные нагрузки от надстройки. Он основан на взаимодействии грунта и фундамента.

Как показано на рисунке выше, при оседании свайного плота происходит подвижность грузов. Сначала свая начинает воспринимать нагрузки, и постепенно давление стеллажа увеличивается. При увеличении нагрузки на сваю она мобилизует полную мощность и увеличивает давление плота. Тогда свая и плот достигают предельной грузоподъемности, соответствующей предельной нагрузке.

Статью, опубликованную как свайно-ростверковый фундамент , можно найти для получения дополнительной информации.

Глубокие фундаменты

В эту категорию попадают типы фундаментов, сооруженных за пределами небольшой глубины.

В основном мы пытаемся строить конструкции на мелкозаглубленном фундаменте из-за стоимости строительства, трудностей с контролем качества и обеспечением качества, задержек проекта из-за времени, необходимого для завершения фундамента, и т. д.

В основном существует три типа глубоких фонды.

• Свайные фундаменты
• Диафрагменные стены

Давайте обсудим каждое действие по отдельности.

Свайные фундаменты

Наиболее распространенный метод возведения конструкций по сравнению с другими типами фундаментов. В зависимости от характера строительства мы могли бы использовать различные типы свайных фундаментов.

В основном можно выделить следующие типы свайных фундаментов.

• Буронабивные сваи
• Забивные сваи (сборные сваи)
• Микросваи
• Шпунтовые сваи
• Деревянные сваи

В статье свайные фундаменты обсуждаются аспекты проектирования, строительства и испытаний свайных фундаментов.

Диафрагменные стены

Диафрагменные стены представляют собой современное развитие технологии строительства фундаментов по сравнению с другими типами фундаментов глубокого заложения.
