расчет, армирование и установка своими руками

Фундаменты, выполненные по буронабивной технологии с монолитным ростверком в последнее время, становятся все более популярными. И это справедливо, поскольку устройство такого фундаментного основания имеет неоспоримые преимущества и широкие возможности по применению. Данная технология представляет собой совокупность устройства заглублённых бетонных столбов, выполненных по специальной технологии в ключевых точках, и заливки связующего ростверка различного технического устройства.

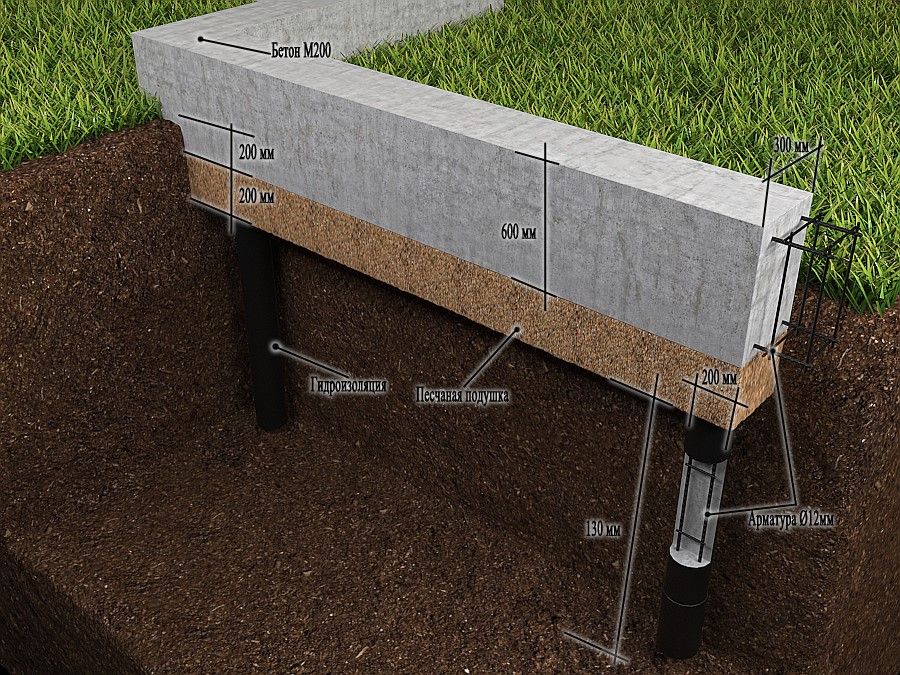

Так выглядит буронабивной фундамент с ростверком





Благодаря своей надёжности, экономичности и быстровозводимости, буронабивной фундамент с ростверком используется как в промышленном, так и в частном строительстве, а также может быть выполнен своими руками без дополнительного привлечения строительных бригад и техники. Вернуться к оглавлению

Содержание материала

Основные принципы буронабивной технологии и её преимущества

Возведение буронабивного фундамента с ростверком основано на следующих технологических принципах:

  • основание фундамента точечно закрепляется в неподвижном земляном слое и имеет статическую трубчатую или метало-каркасную основу;Схема устройства буронабивного фундамента
  • несущие нагрузки предусматривают равномерное распределение;
  • количество точек необходимого приложения нагрузочной устойчивости определяется расчётными методами;
  • ключевые точки имеют единую структуру за счёт монолитной армированной обвязки или ростверка.

Данная технология имеет ряд неоспоримых преимуществ.

  1. Возможность устройства основания для строительства на любых поверхностях и грунтах, кроме скальных, в том числе:Подробная схема для установки буронабивных сваи своими руками
    • на участках с большими перепадами по высоте;
    • на грунтах, подверженных вспучиванию и горизонтальному перемещению;
    • в местах с повышенным уровнем воздействия сезонных водных факторов.
  2. Высокая надёжность и устойчивость фундамента за счёт установки его основания ниже промерзания грунта.
  3. Отсутствие потребности проведения масштабных земляных работ, что позволяет производить строительство с минимальным нарушением окружающего ландшафта, а также исключается необходимость вывоза грунта.Буронабивной фундамент с ростверком в разрезе
  4. Выполнение фундаментных работ возможно непосредственно вблизи существующих зданий без дополнительного механического отрицательного воздействия на них, а также без повреждения ранее подведённых подземных коммуникаций.
  5. Время на проведение фундаментных работ минимально и есть возможность их круглогодичного выполнения.
  6. Возможность использовать данную технологию для зданий и сооружений, выполненных их любых материалов, любой высотности и назначения за счёт равномерного распределения расчётной нагрузки.Схема с размерами для устройства опалубки под фундамент
  7. Низкая себестоимость строительства и простота выполнения работ, оптимальный вариант для обустройства фундаментного основания постройки своими руками.

Все вышеперечисленное делает технологию устройства буронабивного фундамента широко применимой, особенно в строительстве малоэтажных частных домов, возведения бань и прочих хозяйственных построек.

Вернуться к оглавлению

Подготовительные мероприятия для устройства буронабивного фундамента

Для того, чтобы фундамент в котором используются буронабивные сваи с ростверком имел высокие характеристики прочности и надёжности необходимо произвести расчёты допустимых нагрузок.


Чертёж с названия элементов буронабивной сваи



Это даёт возможность оптимально подобрать диаметр свайного основания и необходимое их количество для конкретного места строительства и типа используемого материала постройки.
При проведении расчётов используются следующие данные:

  • ориентировочный вес будущего здания с допуском в большую сторону;
  • конструкция возводимого здания, наличие внутренних стен, пристроек, зон с дополнительным выносом;
  • тип грунта и его особенности;
  • точка промерзания грунта и высота подъёма грунтовых вод;
  • планируемый диаметр свай и показатель прочности цемента;
  • длина и запас прочности арматурных элементов;
  • коэффициенты стандартных продольных нагрузок земляного грунта на сваи.

Надо отметить и то, что в соответствии со строительными нормами при расположении свай должно быть учтено следующее:

  • максимальное расстояние между сваями составляет 2 м;
  • минимальное допустимое расстояние может быть не менее 3-х диаметров самой сваи.

Схема и необходимые расстояния буронабивного фундамента с ростверком


В зависимости от полученных данных выполняют составление окончательного плана и расчета фундамента с точками расположения свайных конструкций. На основании данного плана выполняют разметку непосредственно на местности с соблюдением размеров и параллельности сторон.
По факту нанесения разметки приступают к непосредственному бурению грунта для устройства свайно-набивного фундамента
Схема устройства и бурения грунта под сваи

Вернуться к оглавлению

Способы устройства свайного основания

Для строительства фундаментного основания с применением буронабивной технологии возможно использование следующих типов свайных конструкций:

При выполнении работ своими руками наиболее простым способом будет устройство конструкции каркасного типа.

Подготовку скважины, как правило, выполняют с использованием ручного бура, которым выбирают грунт на глубину не менее 15-30 см ниже точки промерзания. Для наилучшего устройства основы в нижней части скважины делают дополнительное расширение, на ширину 5-10 см по диаметру.
Процесс бурения фундамента вручную


При установке свай по каркасной технологии необходимо соблюдать следующий порядок.

  1. Дно скважины освобождается от лишнего грунта и трамбуется, после чего выполняется отсыпка песчано-щебёночной подушки на высоту 20-40 см в зависимости от типа грунта.
  2. Для исключения взаимодействия металлической арматуры с землёй на дно рекомендуется уложить гидроизоляционный слой из рубероида.
  3. По краю скважины выставляют достаточно облегчённую опалубку для фиксации выступающей над землёй верхней части сваи.Конструкция опалубки для буронабивного фундамента
  4. В подготовленную скважину устанавливают связанный арматурный каркас с выступом над уровнем земли не менее 30-40 см.
  5. Из двойного рубероида и металлической сетки изготавливают внутреннюю опалубку, при этом из сетки формируют цилиндрическую трубу, фиксируя её положение вязальной проволокой, а внутрь закладывают рубероид. Полученную опалубку аккуратно, не нарушая установленный арматурный каркас, устанавливают в скважину с расчётом, что высота опалубки должна иметь выступ над землёй не менее 10-15 см.
  6. Подготовленная скважина для фундамента заливается цементным раствором с промежуточным трамбованием раствора. При заливке первого слоя необходимо слегка вытащить опалубку, а затем осадить её обратно, обеспечив, таким образом, заполнение раствором нижней части скважины для более надёжного крепления. Затем продолжить заливку до верхнего края опалубки.
  7. После того как раствор затвердеет необходимо удалить деревянную опалубку и выполнить, в случае необходимости, подсыпку скважины песком.

Дальнейшие работы по устройству ростверка желательно производить не ранее, чем через 3-4 дня после заливки свайного основания.
Если для устройства свай используются трубы, то при их установке необходимо обеспечить:

  • для металлических труб — антикоррозийную обработку;
  • для асбестоцементных — покрытие гидроизолирующим составом, например, битумной мастикой.

Также допускается вариант обвертывания труб рубероидом для дополнительной гидроизоляции.
Установка свай с применением труб выполняется по технологии аналогичной каркасному способу и также может быть выполнена своими руками.

Вернуться к оглавлению

Технология устройства ростверка

Ростверком принято называть верхнюю часть фундамента, которая обеспечивает связку свайного основания и равномерное распределение несущей нагрузки.

Основным при его устройстве является увязка армирующих элементов свайного основания с арматурой ростверка.
Ростверк может быть одного из трёх типов:

  • мелкозаглубленный фундамент, который внешне напоминает ленточный фундамент и имеет следующие размеры:
    • ширина — 40 см;
    • высота — 20-30 см.Чертеж с размерами устройства ростверка
  • подвешенный, который допускается при строительстве облегчённых деревянных строений, либо выносных частей зданий на неровных поверхностях, а также на участках где верхний слой грунта обладает вспучивающимися свойствами либо сезонному воздействию воды;
  • монолитный отличается повышенной надёжностью и используется для капитального строительства жилых зданий, выполняется путём сооружения армированного бетонного плитного фундамента по всей плоскости внутренней части, непосредственно под зданием.

В зависимости от типа строящегося здания выбирается и тип устраиваемого ростверка.
Наиболее часто применимым считается ростверк ленточного типа с поверхностным заглублением. Принцип его устройства совпадает с тем, как выполняется фундамент ленточного типа и предполагает следующий порядок проведения работ.

  1. Подготовка траншеи глубиной 20-30 см с выравниванием дна и отсыпкой песчаной подушки высотой 10-15 см.
  2. Монтаж опалубки на высоту ростверка.
    Пример готовой опалубки для заливки ростверка
  3. Установка армирующих элементов, для которых оптимальным считается применение ребристых прутьев толщиной 10-12 мм для вертикального армирования и 60-80 мм для горизонтальных связующих. Арматура ростверка должна быть увязана с арматурой свайных оснований в единый пояс.

  4. Заливка подготовленной конструкции цементным раствором с соблюдением уровня по плоскости. Для исключения излишнего намокания во время дождей необходимо обеспечить укрытие залитого бетона рубероидом либо полиэтиленом.
    Процесс заливки опалубки буронабивного фундамента с ростверком

  5. Удаление опалубки по истечении одного-двух дней с момента заливки.

При устройстве подвешенного ростверка опалубка выполняется в виде короба, пригодного для бетонной заливки, а армирование выполняется по аналогичной технологии.
При обустройстве монолитного ростверка опалубка устанавливается по внешней части периметра будущего здания, а внутреннее пространство армируется с соблюдением установленных правил.
Пример устройства подвешенного ростверка

Заливку бетоном всей площади необходимо выполнять за один раз и целесообразно использовать бетон заводского изготовления для упрощения процесса бетонирования.
Надо отметить, что приступать к дальнейшему строительству желательно не ранее, чем через две недели с момента заливки ростверка. Смотрите в видео как устроен фундамент из буронабивных свай с ростверком.

Вернуться к оглавлению

Особенности устройства буронабивных свайных фундаментов

При всей своей простоте устройства, фундамент, изготовленный по буронабивной технологии, также требует серьёзного подхода к его строительству. В процессе работ необходимо учитывать некоторые особенности, которые в дальнейшем могут повлиять на срок эксплуатации здания.

Учитывая данные особенности, буронабивной фундамент будет иметь длительный срок службы.

Таким образом, качественный и надёжный фундамент на буронабивных сваях с ростверком во многих случаях является оптимальным решением при устройстве фундаментного основания для строительства различных типов зданий и сооружений как для частного, так и для промышленного использования. Технология его устройства проста и экономична, она позволяет выполнить весь комплекс работ своими руками без привлечения сторонних организаций и рабочих.

🔨 технология, сваи, виды монолитного ростверка. Видео строительства фундамента.

Информация про монолитный свайный фундамент: технология возведения своими руками, используемые сваи, виды монолитного ростверка. Видео строительства фундамента и заказ работ в Москве.

Вопрос от клиента! Здравствуйте, в планах возвести загородный дом с применением монолитного свайного фундамента. Нужно ли мне вообще использовать свайный фундамент? Как правильно устанавливать такой фундамент? Какой вид мне использовать? Как грунт может повлиять на опору? Заранее спасибо за помощь в вопросе. Александр, г. Москва.


Оглавление:

Свайный фундамент с монолитным ростверком

Главными составляющими этого типа фундамента являются сваи или же сваи с ростверком. Ростверк – представляет собой балки или же плиты, которые способны связать сваи над поверхностью земли.

Такой тип фундамента используется в случаях когда строительство происходит на слабом грунте:

  • итоговые расчеты ширины обычного ленточного фундамента составляет более 1.6 м
  • конструкция возводится в строгом соответствии каркасной технологии
  • грунты имеют достаточно высокую глубину промерзания.

Рис. Железобетонные сваи с монолитным ростверком

Типы свайного фундамента по материалу изготовления

  • Деревянные (пожалуй самые редко используемые сваи в строительстве из-за их неэффективности)
  • Металлические (винтовые — быстро устанавливаются и имеют относительно не высокую стоимость)
  • Бетонные
  • Железобетонные сваи (относительно невысокая стоимость с наивысшей степенью качества и надёжности)

Кроме этого, сваи имеют разный тип сечения:

  • Квадратные
  • Прямоугольные
  • Круглые
  • Квадратные, с имеющей круглой полостью

Свайный фундамент может быть с ростверком, который выполнен в виде фундаментной балки. Ее основная цель – последовательно соединить между собой соседние сваи. Также такой фундамент может быть выполнен в виде плиты. Первый вариант устраивается исключительно под несущими стенами, а второй – должен охватывать всю территорию под зданием.

Ростверк свайного фундамента может быть сборным или монолитным. Монолитный тип производится посредством заливки бетона в заранее подготовленную опалубку, а сборный применяются готовые изделия из железобетона. Подробнее про плюсы и минусы свайно-ростверкового фундамента.

Виды монолитного ростверка

Различают ростверки по отношению высоты устройства к уровню поверхности земли:

  • Высокий или висячий — размещают выше уровня земли (10-15 см, но в индивидуальных случаях эти показатели могут быть выше). Такой тип можно применять на всех типах грунта под зданием, имеющие небольшой вес. Единственным недостатком является то, что возникает обязательная необходимость утепления пустого пространства, которое образуется между землей и ростверком.
  • Наземный или промежуточный ростверк сооружают таким образом, что его подошва должна расположиться на уровне земли. Если используется такой тип, то будет отсутствовать пустота между почвой. Главной особенностью этого ростверка является использование только на слабых грунтах.
  • Заглубленный ростверк отличается от предыдущих вариантов тем, что его нижнюю часть погружают в грунт, тем самым его уровень расположен ниже поверхности земли. Такой тип представляет собой обычный ленточный фундамент, но в основании, которого, расположены сваи. Такой вариант достаточно дорогой и применятся только во время строительства тяжелых объектов.

Рис. Свайный фундамент с высоким и низким ростверком

Свайный фундамент с монолитным ростверком — технология возведения своими руками

  • Количество скважин

Число необходимых опалубка фундамента получается в результате проведения математических расчетов. Для этого следует взять общий вес возводимого сооружения и при этом не следует забывать и об эксплуатационных нагрузках. Расчет характеристики внутренних стержней вычитывают на основании давления, которые оказывают несколько элементов: пол, перегородки, кровельная конструкция и т. д.

После получения всех данных можно переходить к процессу бурения скважин. Если же в планах не было использование современной техники, то необходимо запомнить, что ручной бур способен сделать скважину, диаметр которой не будет превышать 30 см, а глубина не более 5 м.

Рис. Бурение скважины ручным буром

  • Рубероидные трубы

После того, как скважины готовы нужно изготовить рубероидные трубы. Их длина должна превышать глубину полученных скважин на 20-30 см. Верхняя часть производится из нескольких слоев с целью стягивания их между собой проволокой. Таким образом, полученный результат является опалубкой и гидроизоляцией.

Рис. Рубероидные трубы

Рис. Схема армирования монолитного ростверка

Если было обнаружено небольшое количество воды на дне скважины, то не стоит ее сразу откачивать.

Технология возведения свайного фундамента допускает возникновение этого факта. Но в случаи, когда жидкость превышает порог глубины на четверть, то следует ее откачать перед заливкой бетона.

Рис. Опалубка для свай

Необходимости установки рубероидной трубы

Немного выше было указано обязательное наличие рубероидной трубы. Не специалисты в этом деле могут задаться вопросом, зачем она вообще нужна?

  • Во-первых, схватывание изготовленной бетонной смеси до предела нужного уровня прочности зависит от цементной жидкости. Без использования трубы она впитывается в почву и тем самым нарушает технологию.
  • Во-вторых, в период низких температур без изделия из рубероида пучение значительно сильнее воздействует на поверхности компонентов свайного фундамента.

Что же касается стоимости, то здесь не существует фиксированной стоимости. К примеру, фундамент дома, размеры которого 6х6 обойдется приблизительно в 1200$.

Внимание! Запрещено пересекать ростверк трубопроводом! Отклонение после окончания процесса бетонирования не должно превышать порог в 5 см.

Ограничения использования свайного фундамента

Ограничения, которые вызывает использование свайного фундамента:

  • В просадочных и набухающих почвах фундамент не способен выполнять свои основные функции
  • При использовании такого типа фундамента очень сложно будет возвести цоколь. Для этого следует заполнить пространство между сваями.

Набивные сваи для монолитного свайного фундамента

Главной отличительной особенностью этого типа свай заключается в том, что их можно самостоятельно изготовить на строительной площадке. Этот процесс происходит путем укладки материала в уже подготовленные отверстия. В этом случаи армирование осуществляется при необходимости. Этот вариант позволяет сэкономить на транспортировки, а также существует возможность проводить строительство объекта рядом с другими возведениями. Наиболее важным недостатком этого типа – отсутствие возможности контроля качества. Любая оплошность в производстве может в будущем стать причиной деформации объекта.

Рис. Набивные сваи для монолитного ростверка

Буронабивные сваи

Буронабивные сваи устанавливаются по схожей системе, как и предыдущий вариант. Если же необходимо усилить уже имеющий фундамент, то следует применить технологию инъекционных свай. Их заливают под определенным давлением в небольшие по ширине отверстия, приблизительно 10-13 см, с одиночной арматурой. После окончания этого действия фундамент подвергается прессовки водой.

Рис. Создание буронабивной сваи

Забивные сваи

Этот вариант представляет собой уже готовые трубы. Стоит отметить, что их монтаж в грунт происходит только при помощи специальной техники. Такие сваи разделяются на три вида:

  • В форме трапеции
  • Призматические
  • Цилиндрические

Рис. Железные трубчатые сваи

Последний вариант включает в свое строение окаймляющее кольцо на стыке, основное предназначение которого направлено для наращивания дополнительных звеньев. По статистическим данным известно, что именно цилиндрические забивные сваи являются наиболее дешевым и имеют достаточно высокую несущую способность.

Винтовые сваи

Винтовые сваи предназначаются для конструкций с достаточно высокими горизонтальными нагрузками. В качестве наконечника такой сваи выступает элемент из стали или железобетона. Винтовые сваи надежно фиксируют фундамент и не позволяют ему деформироваться. В случаях сильных горизонтальных нагрузок допускается ввинчивание свай под наклоном.

Рис. Винтовой фундамент с монолитным ростверком

Свайный фундамент без ростверка

Отличие такого типа сваи – квадратное сечение. Свайные фундаменты без ростверка – сваи со сборными оголовками, на которые монтируются стены возводимого сооружения. Его используют только в тех случаях, когда лабораторные анализы показали нормальный уровень грунта. В случае, если грунты слабы или же рельефные, то здесь необходим точный расчет высококвалифицированных специалистов.

Монолитный фундамент

Расчёт и строительство монолитного фундамента

Выводы

Исходя из вышеперечисленного, можно прийти к выводу, что выбор типа и вида свайного фундамента полностью зависит от местности и возводимого объекта. Если это небольшой загородный дом, то создание монолитного свайного фундамента можно провести самостоятельно, без применения специальной техники. Если е существует какая-либо неуверенность в расчетах, то следует обратиться за помощью к специалистам, ведь любая неточность может привести к возникновению неприятных ситуаций.

Наши услуги

Мы базируемся только на следующих услугах: забивка свай, лидерное бурение, забивка шпунта, а так же статических и динамических испытаниях свай. В нашем распоряжении собственный автопарк бурильно-сваебойной техники и мы готовы поставлять сваи на объект с дальнейшим их погружением на строительной площадке. Цены на забивку свай представлены на странице: цены на забивку свай. Для заказа работ по забивке железобетонных свай, оставьте заявочку.

Фундамент буронабивной с ростверком — технология изготовления

Фундамент буронабивной с ростверком – особая конструкция основания здания, которая предполагает наличие расположенных отдельно опор, связанных единым каркасом. Сваи закладываются на нужную глубину, которая зависит от конструктивных особенностей зданий, геологических условий участка.

Благодаря бурению скважин на большую глубину удается существенно увеличить площадь соприкосновения опор сооружения с почвой, повысить трение, сделав фундамент способным выдерживать немалые нагрузки.

Обычно фундамент на буробивных сваях с монолитным ростверком монтируют ниже уровня замерзания почвы, оборачивают двумя слоями рубероида, чтобы защитить конструкцию от пучения грунта, излишнего давления, влаги.

При обустройстве свайных фундаментов бетонный ростверк играет очень важную роль – он объединяет отдельные опоры, устраняет риск неравномерных осадок. Благодаря армированию ростверка удается повысить стойкость конструкции к изгибающим нагрузкам, создать единый надежный монолит.

Преимущества конструкции

Фундамент с буронабивными сваями и монолитным ростверком – наилучший вариант объединения двух технологий (бетонный армопояс и свайное основание), которые в тандеме обеспечивают наилучшие эксплуатационные характеристики. Прежде, чем обустраивать фундамент данного типа, необходимо изучить его особенности.

Основные достоинства свайного фундамента с ростверком:

  • Высокая несущая способность – конструкция выдерживает нагрузки здания из любого материала, а проложенная гидроизоляция позволяет сделать сооружение практически неуязвимым для внешних негативных факторов.
  • Отсутствие разрушительного влияния процесса строительства на соседние здания – строить дом можно даже рядом с другими сооружениями.
  • Возможность построить надежный прочный дом в сложных геологических условиях – на болотистых участках, в местах высокого пролегания грунтовых вод, в пучинистом грунте.
  • Простота технологии, минимальный объем земляных работ.
  • Отсутствие в необходимости привлекать квалифицированных специалистов (при условии умения выполнить расчеты, все продумать), тяжелую технику – все работы проводятся непосредственно на строительном объекте.
  • Прочность – обеспечивается тем, что сваи забивают глубоко, ниже глубины промерзания грунта.
  • Возможность обустроить фундамент на буронабивных сваях с ростверком на сложных участках – где есть уклоны, когда не хочется портить окружающий рельеф.
  • Выбор любого материала для строительства здания – даже самого массивного.
  • Невысокая стоимость в сравнении с другими видами фундамента с похожими свойства и параметрами.
  • Высокая скорость строительства – фундамент сооружается за 4-7 дней.

Расчет буронабивного фундамента с ростверком

Прежде, чем начинать монтировать фундамент из буронабивных свай с ростверком, необходимо все очень тщательно просчитать. Только правильные параметры и цифры позволят добиться нужного результата и обеспечить прочность, надежность, длительный срок эксплуатации будущего здания.

Расчет буронабивных свай

В процессе расчета свай определяют такие величины: длина опор, диаметр, число и схема расположения. Диаметр обычно берут в диапазоне 15-40 сантиметров, оптимальным считается сечение в 20 сантиметров. Для более точных расчетов можно воспользоваться специальными таблицами с указанием диаметра опор и их несущей способности, актуальной для разных материалов.

Если есть значение несущей способности отдельной сваи, по формуле высчитывают расстояние между ними:

l = P/Q – тут:

  • l – оптимальное расстояние между опорами
  • Р – показатель несущей способности сваи
  • Q – нагрузка на погонный метр основания (массу здания делят на длину самого ростверка)

Так, для дома весом 50 тонн, который строится на глинистой почве на опорах сечением 20 сантиметров, нужно 27 опор (50000 килограммов / 1884 килограмма = 26.53). Также помнят о правиле: расстояние между сваями должно быть равно минимум трем их диаметрам. То есть, если берутся сваи сечением 20 сантиметров, расстояние между ними должно быть как минимум 60 сантиметров. Для плотного грунта цифру увеличивают на четверть.

Монтировать основание под дом нужно по предварительно составленной схеме, в основе которой лежит СНиП, требующий выполнения таких правил: сваи должны быть в углах здания, вдоль несущих стен и под входной группой.

Также желательно устанавливать опоры под тяжелыми элементами (печь, камин, котельная и т.д.). Глубина бурения зависит от того, на какой глубине обнаружены несущие грунты, от уровня промерзания почвы в регионе. Обычно бурят на глубину 1.5-3 метра.

Расчет монолитного ростверка

Когда создается буронабивной фундамент с ростверком, технология предполагает точный просчет самого монолитного каркаса: его высоты и ширины. Чтобы получить значение ширины, используют формулу:

В = М/L*R – тут:

  • В – ширина ленты
  • М – вес здания
  • L – показатель длины ростверка
  • R – точное значение несущей способности верхнего слоя почвы

Формулу используют и для мелкозаглубленного основания, и для ростверка нулевой высоты. Висячий ростверк считают по другой технологии, достаточно сложной – в таком случае расчеты лучше предоставить выполнить профессионалам.

Ширина ростверка обычно равняется 35-50 сантиметрам. Для коттеджа средней величины вполне будет достаточно ширины в 40 сантиметров и высоты в 30-50 сантиметров, что зависит от предполагаемого заглубления.

Расчет армирования

Когда создается фундамент, буронабивные сваи с ростверком обязательно должен объединять армированный каркас. Армируют рифлеными стальными прутами диаметром 10-12 миллиметров, вяжут гладкой вязальной проволокой сечением от 6 миллиметров.

Положение СНиП диктуют такие правила:

  • Число прутьев в продольном поясе – минимум 4 с расстоянием до 10 сантиметров
  • Шаг между поперечными перемычками в продольном поясе – до 30 сантиметров, между соединяющими вертикальными – до 40 сантиметров
  • Толщина защитного слоя бетона – минимум 5 сантиметров со всех сторон, чтобы избежать коррозии металла.

Чтобы понять, как рассчитывать количество арматуры, можно взять простой пример. Так, если создается монолитный ростверк периметром 9х7 метров, а условные габариты обвязки составляют 40х40 сантиметров, для армирования используются два продольных пояса с тремя стержнями диаметром 14 миллиметров каждый. Значение шага между прутьями равно 10 сантиметрам, пояса объединяют перемычки из прутьев диаметром 11 миллиметров с шагом в 20 сантиметров.

Выполнение расчета:

  • Определение общей длины стержней в верхнем продольном поясе: 9+9+7+7 = 32 метра (периметр ростверка), 32х3 = 96 (длина трех прутьев) 96 х 2 = 192 (длина, нужная для двух поясов).
  • Перемычки используются длиной 30 сантиметров, располагаются на расстоянии в 20 сантиметров. Для обоих поясов ростверка нужно: 2х(32/0.2) = 320 штук по 30 сантиметров = 96 метров.
  • Длина вертикальных перемычек, объединяющих оба каркаса. Длина их такая же, 30 сантиметров, для квадратного ростверка = 96 метров.

Получается, что в данном случае нужно закупать 192 метра арматуры сечением 14 миллиметров и 96 + 96 = 192 метра сечением 11 миллиметров для перемычек.

Вязальную проволоку рассчитывают так: на одно соединение тратится 40 сантиметров материала. Количество соединений равно: 4х(32/0.2) = 640 штук по 40 сантиметров = 256 метров.

Монтаж

Свайное основание с бетонным ростверком может быть разным по конфигурации, особенностям исполнения, используемым материалам.

Сваи бывают:

  1. Сплошные – универсальный вариант для всех типов почвы.
  2. Полые с многосекционным сердечником – для частного строительства в сложных условиях.
  3. Сваи с уплотненным забоем – для домов весом больше 500 т.
  4. С пятой – с проведением взрывных работ.

Обычно в строительстве частных домов используют опоры сплошного сечения простой конструкции.

Чтобы фундамент сделать своими руками, нужно запастись всем необходимым: обсадные трубы, ручной бур, арматура, бетонный раствор, вязальная проволока, гидроизоляционный и теплоизоляционный материалы, деревянные щиты (из которых будет монтироваться опалубка), рулетка, уровень любой, виброоборудование и все, что обычно используется для работы с бетоном.

Технология монтажа буронабивных свай: пошаговая инструкция

До начала работ тщательно изучают грунты, выполняют все важные расчеты, закупают материал, продумывают все этапы и лишь после этого приступают к сооружению буронабивного фундамента с бетонным ростверком.

Подготовка местности и разметка будущего фундамента

Сначала нужно очистить местность от мусора и всего ненужного, снять плодородный слой земли, выполнить обноску, чтобы разметка не мешала выполнению земляных работ. Обноску делают из древесины, устанавливают со стойками и перемычками по периметру сооружения на определенном расстоянии так, чтобы можно было свободно бурить скважины.

К доскам обноски крепят гвозди, к ним привязывают шнур, который обозначает оси будущего здания. Все линии должны быть строго параллельными и перпендикулярными, ровность проверяют уровнем.

Бурение скважины

Скважины бурят по разметке на глубину, высчитанную по формуле. Диаметр скважины соответствует диаметру опор. Когда бур достигает нужной глубины, его вытаскивают, из скважины удаляют рыхлую почву, трамбуют опорную часть, засыпают песчаную подушку слоем 30-50 сантиметров.

Установка обсадных труб

Обсадные трубы не позволяют сыпаться стенкам скважины, гарантируют безопасность выполнения работ. На суглинках и плотных глинистых почвах можно обойтись без труб, но если работы ведутся на болотистых участках либо все этапы реализуются своими руками, лучше устанавливать трубы. Внутри них проще создавать армирование, которое определяется несущей способностью сваи.

Обсадными трубами могут быть любые изделия нужного сечения из пластика, металла, асбоцемента. Можно приобрести специальные обсадные трубы именно для скважин. Трубы устанавливаются в подготовленные скважины строго вертикально, зазоры засыпают землей и уплотняют.

Армирование

Для создания армировочного каркаса используются рифленые прутья нужного диаметра. Технология простая: внутри опоры устанавливают 4-6 прутьев по окружности на 3-5 сантиметров меньше трубы. Прутья вяжут проволокой, крепят хомутами. Готовый армокаркас монтируется в скважину внутри трубы и заглубляется в почву (для этого длина прутьев должна на 30 сантиметров превышать длину труб).

Заливка бетонной смеси

Для заливки используют бетон прочностью минимум класса В12.5, оптимально брать В15. Для заливки в устье скважины устанавливают воронку, которая позволяет препятствовать появлению пустот. Смесь заливают медленно, слоями толщиной в 50 сантиметров, уплотняя на протяжении 10 минут. Через 5-7 дней можно начинать монтаж ростверка.

Устройство ростверка

В частном строительстве чаще всего используют ленточный железобетонный ростверк, который подходит для зданий из разных материалов. Ширину и высоту ростверка рассчитывают заранее.

Этапы строительства монолитного ростверка:

  • Монтаж основания и опалубки – низкий ростверк предполагает применение песчано-гравийной подушки толщиной 10-20 сантиметров, на которую сверху укладывают 5 сантиметров тощего бетона и слой гидроизоляции (гидроизол или рубероид). Опалубку делают из деревянных щитов по всему периметру ростверка.
  • Армирование – арматурой ростверка выступают стальные стержни, скрепленные в несколько слоев. Они связываются между собой и с опорами.
  • Заливка бетоном – таким же, как и скважины. После того, как с заливкой ленты покончено, слой трамбуется, периодически увлажняется, накрывается полиэтиленом. Ростверк будет готов через 28 дней.

Утепление фундамента с ростверком

Сваи не утепляют, а вот ростверк желательно утеплить там, где он находится выше нулевого уровня. Работы выполняются в вертикальной и горизонтальной плоскостях. Для теплоизоляции обычно используют плиты пеноплекса либо любого иного материала данной группы. Минеральную вату использовать запрещено, так как она быстро впитывает влагу и разрушается.

Выполнение слоя теплоизоляции ростверка:

  • Прокладка слоя гидроизоляции (рулонный рубероид либо битум) для защиты боковых и верхних частей ростверка.
  • Укладка плит утеплителя дюбель-гвоздями либо клеем.
  • Заделка углов и стыков жидким полиуретаном либо монтажной пеной.
  • Отделка штукатуркой (или иным способом) боковых стен ростверка.

При условии выполнения верных расчетов, подбора качественных материалов и соблюдении технологии здание, сооружение на буронабивном фундаменте с монолитным ростверком способно прослужить около 100 лет. При этом, фундамент не потребует дополнительных расходов на уход или ремонт.

Свайный фундамент с монолитным ростверком

Конструкция свайного фундамента с монолитным ростверком

Образец свайного фундамента с монолитным ростверком

В некоторых случаях, особенно когда нестабильные или слишком влажные почвы с большими высотными перепадами, обычные ленточные фундаменты не способны выдерживать большие нагрузки.

В таких случаях оправдано использование свайных оснований с ростверками, ведь тогда несущий элемент здания – ростверк, принимает на себя всю нагрузку от сооружения и равномерно распределяет ее на опоры.

Причем, длина и толщина опор, как и их конструкция, может существенно отличаться по структуре и форме ростверка. Сейчас стали популярными жесткие и прочные монолитные ростверки, способные за счет надежного армирования и использования качественных строительных материалов «гасить» мелкие подвижки почвы, вспучивание отдельных участков и подмывание грунтовыми водами.

Устройство свайно-монолитного фундамента позволяет использовать его на склонах, вечномерзлых, слабых, насыпных и других почвах.

Почему именно свайный фундамент с монолитным ростверком?

  1. Малая стоимость финансовых затрат на механизмы и строительные материалы;
  2. Минимальные сроки возведения здания;
  3. Минимальный расход бетона на заливку опор;
  4. Транспортные расходы снижаются как минимум в половину;
  5. Небольшая просадка здания за счет граничной глубины погружения;
  6. Незначительные расходы на земельные работы;
  7. Можно возвести фундамент самостоятельно без использования механизированной техники;
  8. Монолитный ростверк можно сделать в зимнее время, используя специальные цементы и придерживаясь технологии.

Варианты свайно-монолитных фундаментов

Низкий свайный фундамент

Висячий ростверк. Это основание, которое предусматривает наличие внутри воздушной подушки высотой в пределах 70-100 мм. Фактически, пол здания висит над почвой и установлен на опоры. Преимущество конструкции – минимальное воздействие почвы на нижнюю часть бетонного основания.

  • Заделка свай в монолитный цоколь. Тут уже не предусмотрен зазор между грунтом и основанием, зато можно сделать цокольное помещение небольшой высоты. Ростверк в таких случаях можно возвести с бетона, железобетона, стали, дерева, других строительных материалов, и обязательно сделать армирование.



Подготовительные работы при возведении монолитного свайного фундамента

  1. Головки установленных свай тщательно выровнять по горизонтали;
  2. Промыть верхнюю часть, зачистить и высушить;
  3. Соорудить опалубку по периметру будущего монолитного ростверка;
  4. Сделать защиту от бетонного раствора, если опалубка будет временной;
  5. Залить монолитное основание бетонным раствором равномерно по горизонтали.

Как возвести свайный фундамент с монолитным ростверком

Устройство такого типа основания предельно простое, но при этом и отличается надежностью и качеством. Ведь каждый элемент тут делается с бетона, используется армирование в горизонтальных и вертикальных поясах. Не удивительно, что устройство такого основания считается оптимальным даже в горных районах с высокой вероятностью сейсмической активности.

Сделать такой фундамент своими руками не составит труда через его простоту. Проблемное место – это выбор опор и типа монолитного ростверка. Поэтому, поэтапная технология возведения свайно-монолитного фундамента с учетом его устройства следующая:

  • Разработка подробного чертежа будущего здания. В состав этого этапа должна входить подробная карта территории, где указана структура почвы, уклон и природный рельеф. Также в проекте должны быть указаны характеристики самого здания, его масса, конструктивные элементы, размеры и все необходимые разрезы;
  • Провести бурение скважин в соответствии с разработанным проектом на заданную глубину. Если устройство фундамента предусматривает использование забивных или винтовых свай, то их нужно установить строго вертикально в заданных местах;
  • После монтажа опор нужно поверх сделать несущую опалубку. Тут нужно учесть ряд особенностей. Если опалубка предусматривается для мелкозаглубленного монолитного ростверка, тогда опалубку нужно сделать с достаточным углублением до уровня грунта. Если фундамент висячего типа, тогда опалубка делается П-образной с шириной в толщину будущих несущих стен;
  • После установки опалубки нужно залить конструкцию бетоном, начиная от свай и заканчивая монолитом по отдельным горизонтальным слоям;
  • Нужно оставить бетон засохнуть и набрать необходимую расчетную прочность и уже через несколько недель начинать возведение несущих стен здания.

Как подобрать сваи

Виды свайных фундаментов: а – сваи-стойки; б – висячие забивные сваи; в – висячие набивные сваи; 1 – забивные сваи; 2 – ростверк; 3 – набивные сваи

На рынке строительных материалов для свайно-ростверковых фундаментов можно купить различные по конструкции и несущим характеристикам сваи.

Только при их выборе нужно помнить об эксплуатационных характеристиках изделий. Отличаются они и следующими показателями:

  • Материал;
  • Способ производства;
  • Форма и размеры продольного, поперечного сечения;
  • Метод погружения в почву;
  • Степень защиты от внешнего воздействия;
  • Несущие характеристики опор.

Как правильно сделать несущий монолитный ростверк

Монолитный ростверк свайного фундамента

Учитывая, что монолитный ростверк имеет большую массу, то и отличается особенностью при установке. Ведь на опоры будет давить огромная масса железобетона самого ростверка и, собственно, несущих стен и перекрытий здания.

Поэтому, чтобы обеспечить максимальную прочность конструкции и возможность противостоять сезонным подвижкам почвы, без армирования не обойтись. Как правильно его сделать?

  1. Армирование опор. Если опоры производятся на стройплощадке, тогда нужно внутри бетонной опалубки установить жесткие вертикальные прутья арматуры, соединенные между собой несколькими поясами армирования. Их нужно делать каждые 50 см, соединять болтовыми соединениями. Вертикальная кромка арматуры должна выступать за пределы сваи на высоту не менее 15-30 см.
  2. Армирование ростверка. Учитывая, что монолитный ростверк имеет огромную массу, то делается армирование всего горизонтального пояса. Для этого предусматривается равномерное расположение поясов с интервалом в 10 см по высоте и с шагом до 50 см по вертикали. Затем все пояса соединяются между собой, а также непосредственно с арматурой самих опор.

Какой материал свай лучше для свайно-монолитного фундамента?

Фундамент из асбестоцементных труб

Деревянные брусья. Их дина составляет 8,5 метра, диаметр до 34 см, форма круглая, реже прямоугольная. Для их производства используется пихта, ель и сосна, реже дуб и граб. Применяются редко через высокую стоимость строительных материалов, а также подверженности древесины гниению, малому сроку службы и небольшой надежности.

  • Железобетонные опоры. Производятся в заводских условиях или вручную с цемента марки М-200 и выше, срок службы от 100 лет. Для монтажа нужно использовать специальную технику и подключать дополнительный персонал;
  • Сталь. Такие опоры пользуются заслуженной популярностью, но стоят дорого, они подвержены влиянию коррозии, а через большой внешний диаметр отличаются огромной массой. Также тут нужно использовать специальные антикоррозийные материалы.
  • Асбестовые трубы. Относительно недорогие, простые в монтаже, но без дополнительного армирования тут не обойтись.



Какие сваи лучше использовать в определенных условиях

Строительство свайного фундамента с ростверком своими руками

Забивные опоры делают с железобетона, сечение прямоугольное, реже круглое, размеры могут отличаться. Используются на слабых в верхних слоях, почвах, под которыми есть твердые несущие породы;

  • Трубчатые сваи-оболочки. Это металлические опоры круглой формы, используются для возведения оснований на слабых грунтах, в сейсмически активных зонах и при возможном влиянии горизонтальных, вертикальных и выдергивающих нагрузках. Наконечник стальных свай острый, иногда спиральной формы;
  • Пирамидальные конические сваи, сделанные с бетона. Они имеют размеры 40х40 см, постепенно зауживаются до размера 20х20 см. Обладают высокими несущими способностями, применяются тогда, когда верхний слой почвы отличается высокими строительными характеристиками, но его толщина недостаточна для возведения надежного основания;
  • Ромбические. Больше практикуются на пучинистых почвах с высоким расположением грунтовых горизонтов.



Свайно-монолитный фундамент сейчас считается одним из самых надежных и практичных конструкций, несмотря на свое устройство и некоторые сложности в возведении.

Cвайный фундамент с монолитным ростверком: устройство


Cвайный фундамент с монолитным ростверком: устройство. Технология возведения свайного фундамента. Выбор свай под фундамент с монолитным ростверком.

Источник: fundamentclub.ru

Когда используют свайный фундамент с монолитным ростверком?

  • Преимущества свайного фундамента
    • Варианты свайного фундамента с монолитным ростверком
  • Как сделать свайный фундамент с монолитным ростверком?
  • Виды свай и их особенности
    • Сталь, дерево или железобетон?

Свайные фундаменты, в отличие от остальных типов оснований, способны обеспечить высокое качество и надежность при относительно небольших затратах и простоте конструкции. Особенности такого типа фундамента позволяют использовать его не только на нормальном ровном грунте, но и при довольно сложных условиях, на склонах, вечномерзлых, слабых, насыпных, песчаных, набухающих грунтах. Разрез такого фундамента представляет собой не монолитную плиту или ленту из бетона, кирпича либо камня, а отдельные опоры-сваи, которые забиваются в грунт на необходимую глубину, и обвязку, которая и служит для фиксации свай.

При строительстве монолитного свайного фундамента важно следить за горизонтальными и вертикальными элементами конструкции при помощи строительного уровня и нивелира.

Одним из используемых вариантов такого фундамента является монолитный ростверковый, который применяется при рядовом (кустовом) расположении свай.

Преимущества свайного фундамента

Используемый для частного строительства свайный фундамент отличается такими преимуществами:

  • низкая трудоемкость в сравнении с остальными вариантами сооружения фундамента примерно на 25%;
  • сроки работ также намного меньше, чем даже при строительстве ленточного фундамента;
  • расход бетона для заливки не меньше, чем для строительства основания другого типа;
  • необходимость транспортных работ снижается также на 70-85%;
  • вероятность просадки здания во время эксплуатации снижается вдвое;
  • монолитный свайный фундамент на основе ростверка можно возводить даже в зимнее время, соблюдая технологию;
  • стоимость работ снижается на 15-20%.

Варианты свайного фундамента с монолитным ростверком

Схема стадий формирования свай.

  • висячий ростверк, разрез которого предполагает наличие между сами ростверком и грунтом зазора с размером в 70-100 мм, то есть основание дома как бы нависает над почвой. В таком случае негативное воздействие грунта на монолит ростверка исключено. Применяться подобный метод может для домов из любых строительных материалов;
  • заделка свай фундамента в особый монолитный цоколь-ростверк. То есть в данном случае просвета между грунтом и основанием дома уже нет, зато получается цокольное помещение, которое при обычном свайном фундаменте просто невозможно. Ростверк может выполняться из таких материалов, как бетон, железобетон (предпочтительный вариант), сталь, дерево.

Чтобы сделать любой монолитный ростверковый фундамент, необходимо провести следующие подготовительные работы:

Свайно ростверковый фундамент с монолитной плитой

  • Монтаж фундамента
    • Выбор типа
    • Из блоков
    • Ленточный
    • Плитный
    • Свайный
    • Столбчатый
  • Устройство
    • Армирование
    • Гидроизоляция
    • После установки
    • Ремонт
    • Смеси и материалы
    • Устройство
    • Устройство опалубки
    • Утепление
  • Цоколь
    • Какой выбрать
    • Отделка
    • Устройство
  • Сваи
    • Виды
    • Инструмент
    • Работы
    • Устройство
  • Расчет

Поиск

Фундаменты от А до Я.
  • Монтаж фундамента
    • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

      Фундамент под металлообрабатывающий станок

      Устройство фундамента из блоков ФБС

      Заливка фундамента под дом

      Характеристики ленточного фундамента

  • Устройство
    • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройство

Преимущества Grillage Foundation — Engineering Feed

Преимущества Grillage Foundation


Конструкция фундамента с ростверком в основном подходит для тяжелых структурных нагрузок от колонн, опор или балок, которые необходимы для передачи несущей способности почвы относительно низкой.
Фундамент ростверк легко распределяет нагрузку на обширном участке грунта. Этот фундамент помогает противостоять глубоким земляным работам, поскольку необходимая площадь основания рассчитана на нагрузку трансмиссии.Глубина фундамента ограничена от 1 м до 1,5 м.
Фундамент ростверка состоит из двух и более ярусов балок, расположенных под определенным углом для распределения нагрузки на обширной площади.
Обычно этот тип фундамента выполняется под опоры и стойки колонн тяжелых конструкций. Ростверк изготавливается из стали I I секции (R.S.J), размещенной одинарной или двойной большой.
Второй, больший — количество R.S.J.S, и они расположены отдельно в зависимости от нагрузки на конструкцию и несущей способности почвы.

Улучшение грунта с включением нагрузки или повышением рабочего напряжения
Когда груз доставляется на землю, он сжимается. Диапазон и необходимое время могут варьироваться в зависимости от размещения частиц грунта, степени насыщения, а также плавного осушения почвы. Если нагрузка доставляется для рыхлых и особенно ненасыщенных заливок, это может вызвать быстрое оседание.
Для устройства ростверкового фундамента выкапывается траншея необходимой ширины и глубины.Поверхность траншеи выравнивается и утрамбовывается. Поверх утрамбованной поверхности укладывается цементно-бетонный слой. Его нужно как следует уплотнить, чтобы он стал водостойким. R.S.J.S содержат необходимые размеры, которые размещаются на постоянных зазорах. Для вживления нижних фланцев R.S.J.S в бетон заливается густой цементный раствор. Трубы и болты используются для коллективного крепления R.S.J.S. Болты вставлены в перемычку R.S.J.S.
г. Части труб располагаются между R.S.J.S, и через все отверстия и трубы пропускается длинный болт.Это объединит R.S.J.S вместе и создаст прочную массу.

Типы фундаментов для ростверков
1. Стальные фундаменты для ростверков
Стальные фундаменты для ростверков разработаны с использованием стальных балок и структурно называются катаными стальными балками (RSJ), которые устанавливаются в два или более ярусов.
2. Деревянный ростверк. Фундамент
Деревянный ростверк применяется для деревянных колонн или кирпичных стен с большой нагрузкой. Преимущества фундаментов для ростверков.

Фундамент из стального ростверка больше подходит подрядчикам, чем деревянный ростверк.
Скорость установки — Подрядчики могут значительно сэкономить время, используя ростверк.
Пригодность — Фундаменты ростверков чаще всего используются вместо заливного бетона, и благодаря плавному процессу установки экономится много времени.
Снижение затрат — Подрядчик может получить скидку в стоимости, так как существует наименьшая вероятность дезорганизации транспортной инфраструктуры.

Многоцелевой фундамент — технология поддерживает различные приложения.

Ссылка: constructiontuts.com

% PDF-1.6 % 132 0 объект > endobj xref 132 177 0000000016 00000 н. 0000004499 00000 н. 0000004637 00000 н. 0000004811 00000 н. 0000004940 00000 н. 0000004973 00000 н. 0000005179 00000 н. 0000005214 00000 н. 0000006060 00000 н. 0000006407 00000 н. 0000006755 00000 н. 0000006870 00000 н. 0000006997 00000 н. 0000007581 00000 п. 0000008236 00000 п. 0000008273 00000 н. 0000008479 00000 п. 0000008679 00000 н. 0000008794 00000 н. 0000009624 00000 н. 0000010399 00000 п. 0000011133 00000 п. 0000011933 00000 п. 0000012752 00000 п. 0000013555 00000 п. 0000014313 00000 п. 0000014932 00000 п. 0000017603 00000 п. 0000048900 00000 н. 0000087672 00000 п. 0000087698 00000 п. 0000087770 00000 п. 0000087881 00000 п. 0000087974 00000 п. 0000088015 00000 п. 0000088118 00000 п. 0000088159 00000 п. 0000088285 00000 п. 0000088373 00000 п. 0000088511 00000 п. 0000088671 00000 п. 0000088778 00000 п. 0000088819 00000 п. 0000088959 00000 п. 0000089094 00000 п. 0000089197 00000 п. 0000089238 00000 п. 0000089342 00000 п. 0000089383 00000 п. 0000089501 00000 п. 0000089542 00000 п. 0000089647 00000 п. 0000089688 00000 п. 0000089738 00000 п. 0000089788 00000 п. 0000089839 00000 п. 0000089889 00000 п. 0000089930 00000 н. 0000089980 00000 н. 00000
00000 п. 00000

00000 п. 00000 00000 п. 00000 00000 п. 00000 00000 п. 00000 00000 н. 00000

00000 п. 00000

00000 н. 00000 00000 п. 00000

00000 п. 00000 00000 п. 0000090960 00000 н. 0000091001 00000 п. 0000091133 00000 п. 0000091174 00000 п. 0000091276 00000 п. 0000091317 00000 п. 0000091422 00000 п. 0000091463 00000 п. 0000091557 00000 п. 0000091598 00000 п. 0000091705 00000 п. 0000091746 00000 п. 0000091864 00000 п. 0000091905 00000 п. 0000092010 00000 п. 0000092051 00000 п. 0000092181 00000 п. 0000092222 00000 п. 0000092333 00000 п. 0000092374 00000 п. 0000092505 00000 п. 0000092546 00000 н. 0000092647 00000 п. 0000092688 00000 п. 0000092738 00000 п. 0000092788 00000 п. 0000092838 00000 п. 0000092888 00000 п. 0000092938 00000 п. 0000092988 00000 п. 0000093038 00000 п. 0000093088 00000 п. 0000093140 00000 п. 0000093191 00000 п. 0000093243 00000 п. 0000093295 00000 п. 0000093346 00000 п. 0000093397 00000 п. 0000093448 00000 п. 0000093499 00000 н. 0000093550 00000 п. 0000093601 00000 п. 0000093652 00000 п. 0000093693 00000 п. 0000093743 00000 п. 0000093784 00000 п. 0000093896 00000 п. 0000093937 00000 п. 0000094076 00000 п. 0000094117 00000 п. 0000094241 00000 п. 0000094282 00000 п. 0000094394 00000 п. 0000094435 00000 п. 0000094557 00000 п. 0000094598 00000 п. 0000094754 00000 п. 0000094795 00000 п. 0000094927 00000 п. 0000094968 00000 п. 0000095070 00000 п. 0000095111 00000 п. 0000095217 00000 п. 0000095258 00000 п. 0000095362 00000 п. 0000095403 00000 п. 0000095513 00000 п. 0000095554 00000 п. 0000095675 00000 п. 0000095716 00000 п. 0000095848 00000 п. 0000095889 00000 п. 0000096046 00000 п. 0000096087 00000 п. 0000096215 00000 п. 0000096256 00000 п. 0000096383 00000 п. 0000096424 00000 н. 0000096535 00000 п. 0000096576 00000 п. 0000096709 00000 п. 0000096750 00000 п. 0000096799 00000 н. 0000096850 00000 п. 0000096902 00000 п. 0000096954 00000 п. 0000097005 00000 п. 0000097054 00000 п. 0000097103 00000 п. 0000097152 00000 п. 0000097201 00000 п. 0000097251 00000 п. 0000097301 00000 п. 0000097352 00000 п. 0000097402 00000 п. 0000097452 00000 п. 0000097502 00000 п. 0000097554 00000 п. 0000097604 00000 п. 0000097654 00000 п. 0000097705 00000 п. 0000097746 00000 п. 0000097795 00000 п. 0000097849 00000 п. 0000097901 00000 п. 0000097942 00000 п. 0000003918 00000 н. трейлер ] >> startxref 0 %% EOF 308 0 объект > поток ެ J1щ)} CJc: K ༜ (y] / {d2ɓ

Водородная связь — Chemistry LibreTexts

Водородная связь — это межмолекулярная сила (IMF), которая формирует особый тип диполь-дипольного притяжения, когда атом водорода, связанный с сильно электроотрицательным атомом, существует рядом с другим электроотрицательным атомом с неподеленная пара электронов.Между молекулами возникают межмолекулярные силы (ММП). Другие примеры включают обычные диполь-дипольные взаимодействия и дисперсионные силы. Водородные связи обычно сильнее обычных диполь-дипольных и дисперсионных сил, но слабее, чем истинные ковалентные и ионные связи.

Доказательства водородной связи

Многие элементы образуют соединения с водородом. Если вы нанесете на график точки кипения соединений элементов группы 14 с водородом, вы обнаружите, что точки кипения увеличиваются по мере того, как вы спускаетесь по группе.

Рисунок 1: Температуры кипения элементарных галогенидов 14 группы.

Повышение температуры кипения происходит из-за того, что с увеличением количества электронов молекулы становятся больше, и поэтому дисперсионные силы Ван-дер-Ваальса становятся больше. Если вы повторите это упражнение с соединениями элементов групп 15, 16 и 17 с водородом, произойдет нечто странное.

Рисунок 2: Температуры кипения галогенидов элементов 15-17 группы.

Хотя те же рассуждения применимы к группе 4 Периодической таблицы Менделеева, температура кипения соединения водорода с первым элементом в каждой группе аномально высока.В случаях \ (NH_3 \), \ (H_2O \) и \ (HF \) должны быть некоторые дополнительные межмолекулярные силы притяжения, требующие значительно больше тепловой энергии для разрушения IMFs. Эти относительно мощные межмолекулярные силы описываются как водородные связи.

Происхождение водородных связей

К молекулам, способным образовывать водородные связи, относятся следующие:

Рисунок 3: Неподеленные пары, ответственные за водородные связи в \ (NH_3 \), \ (H_2O \) и \ (HF \). Сплошная линия представляет собой связь в плоскости экрана или бумаги.Пунктирные связи уходят обратно в экран или бумагу от вас, а клиновидные выходят к вам.

Обратите внимание, что в каждой из этих молекул:

  • Водород присоединяется непосредственно к сильно электроотрицательным атомам, в результате чего водород приобретает очень положительный заряд.
  • Каждый из сильно электроотрицательных атомов достигает высокого отрицательного заряда и имеет по крайней мере одну «активную» неподеленную пару. У неподеленных пар на 2-м уровне электроны содержатся в относительно небольшом объеме пространства, что приводит к высокой плотности отрицательного заряда.+ \) водород настолько сильно притягивается к неподеленной паре, что это почти как если бы вы начинали образовывать координационную (дательный ковалентный) связь. Это не заходит так далеко, но притяжение значительно сильнее, чем обычное диполь-дипольное взаимодействие. Водородные связи имеют примерно одну десятую прочности средней ковалентной связи и постоянно разрушаются и преобразовываются в жидкой воде. Если вы уподобите ковалентную связь между кислородом и водородом стабильному браку, водородная связь имеет статус «просто хороших друзей».+ \) атомы водорода и неподеленные пары для каждого из них, участвующего в водородных связях.

    Вот почему температура кипения воды выше, чем у аммиака или фтороводорода. В случае аммиака количество водородных связей ограничено тем фактом, что каждый азот имеет только одну неподеленную пару. В группе молекул аммиака недостаточно неподеленных пар, чтобы удовлетворить все водороды. Во фтористом водороде проблема заключается в нехватке водорода. В воде две водородные связи и две неподеленные пары позволяют образовывать взаимодействия водородных связей в решетке молекул воды.Таким образом, вода считается идеальной системой с водородными связями.

    Более сложные примеры водородной связи

    Гидратация отрицательных ионов

    Когда ионное вещество растворяется в воде, молекулы воды группируются вокруг разделенных ионов. Этот процесс называется гидратацией. Вода часто присоединяется к положительным ионам посредством координационных (дативных ковалентных) связей. Он связывается с отрицательными ионами с помощью водородных связей.

    Если вас интересует связывание в гидратированных положительных ионах, вы можете перейти по этой ссылке для координации (дательный ковалентный) связывания.

    На диаграмме показаны потенциальные водородные связи, образованные с ионом хлорида Cl-. Хотя неподеленные пары в ионе хлорида находятся на трехуровневом уровне и обычно не будут достаточно активными для образования водородных связей, в этом случае они становятся более привлекательными за счет полного отрицательного заряда хлора.

    Рисунок 5: Водородная связь между хлорид-ионами и водой.

    Каким бы сложным ни был отрицательный ион, всегда будут неподеленные пары, с которыми атомы водорода из молекул воды могут связывать водородные связи.

    Водородная связь в спиртах

    Спирт — это органическая молекула, содержащая группу -ОН. Любая молекула, которая имеет атом водорода, присоединенный непосредственно к кислороду или азоту, способна образовывать водородные связи. Водородные связи также возникают, когда водород связан с фтором, но группа HF не появляется в других молекулах. Молекулы с водородными связями всегда будут иметь более высокие температуры кипения, чем молекулы аналогичного размера, которые не имеют группы -O-H или -N-H. Водородная связь делает молекулы более «липкими», так что для их разделения требуется больше тепла (энергии).Это явление можно использовать для анализа температуры кипения различных молекул, определяемой как температура, при которой происходит фазовый переход от жидкости к газу.

    Этанол, \ (\ ce {Ch4Ch3-O-H} \), и метоксиметан, \ (\ ce {Ch4-O-Ch4} \), оба имеют одну и ту же молекулярную формулу \ (\ ce {C2H6O} \).

    У них одинаковое количество электронов и одинаковая длина. Притяжения Ван-дер-Ваальса (как дисперсионные силы, так и диполь-дипольные притяжения) в каждом из них будут одинаковыми. Однако этанол имеет атом водорода, присоединенный непосредственно к кислороду; здесь кислород по-прежнему имеет две неподеленные пары, как молекула воды.Между молекулами этанола может происходить водородная связь, хотя и не так эффективно, как в воде. Водородная связь ограничена тем фактом, что в каждой молекуле этанола есть только один водород с достаточным + зарядом.

    В метоксиметане неподеленные пары на кислороде все еще существуют, но атомов водорода недостаточно для образования водородных связей. За исключением некоторых довольно необычных случаев, атом водорода должен быть присоединен непосредственно к очень электроотрицательному элементу, чтобы возникла водородная связь.Температуры кипения этанола и метоксиметана показывают драматическое влияние, которое водородная связь оказывает на липкость молекул этанола:

этанол (с водородными связями) 78,5 ° С
метоксиметан (без водородной связи) -24,8 ° С

Водородная связь в этаноле подняла его температуру кипения примерно на 100 ° C. Важно понимать, что водородные связи существуют в дополнение к притяжению Ван-дер-Ваальса.Например, все следующие молекулы содержат одинаковое количество электронов, а первые две имеют одинаковую длину цепи. Более высокая температура кипения бутан-1-ола обусловлена ​​дополнительной водородной связью.

При сравнении двух спиртов (содержащих группы -ОН), обе точки кипения являются высокими из-за дополнительных водородных связей; однако значения не совпадают. Температура кипения 2-метилпропан-1-ола не такая высокая, как у бутан-1-ола, потому что разветвление в молекуле делает ван-дер-ваальсовое притяжение менее эффективным, чем у более длинного бутан-1-ола.

Водородная связь в органических молекулах, содержащих азот

Водородная связь также возникает в органических молекулах, содержащих группы N-H; вспомните водородные связи, возникающие с аммиаком. Примеры варьируются от простых молекул, таких как CH 3 NH 2 (метиламин), до больших молекул, таких как белки и ДНК. Две нити знаменитой двойной спирали в ДНК удерживаются вместе водородными связями между атомами водорода, присоединенными к азоту на одной нити, и неподеленными парами на другой азоте или кислородом на другой.

Доноры и акцепторы

Для образования водородной связи должны присутствовать как донор водорода, так и акцептор. Донор в водородной связи обычно представляет собой сильно электроотрицательный атом, такой как N, O или F, который ковалентно связан с водородной связью.

Акцептор водорода — это электроотрицательный атом соседней молекулы или иона, который содержит неподеленную пару, которая участвует в водородной связи.

СВАЙНЫХ ФУНДАМЕНТОВ | Улоровиям

Сваи представляют собой относительно тонкие валы цилиндрической формы, забиваемые или пробуренные в землю на необходимую глубину.Сваи используются для переноса вертикальных нагрузок через слабый грунт в плотные слои, имеющие высокую несущую способность. В нормальных грунтовых условиях они могут выдерживать большие подъемные и горизонтальные нагрузки, поэтому могут использоваться в качестве фундаментов многоэтажных зданий, опор линий электропередачи, подпорных стен, опор мостов.

Свайный фундамент — это часть конструкции, используемая для переноса и передачи нагрузки конструкции на несущий грунт, расположенный на некоторой глубине ниже поверхности земли. Основными составляющими фундамента являются свайная шапка и сваи.Сваи представляют собой длинные и тонкие элементы, которые переносят нагрузку на более глубокий грунт или скалу с высокой несущей способностью, избегая неглубоких грунтов с низкой несущей способностью. Основными типами материалов, используемых для свай, являются дерево, сталь и бетон. Сваи из этих материалов забиваются, просверливаются или забиваются домкратами в землю и соединяются с заглушками свай. Сваи классифицируются в зависимости от типа грунта, материала сваи и характеристик передачи нагрузки.

Свайный фундамент уже много лет используется как система несения и распределения нагрузки.

В первые дни цивилизации с точки зрения коммуникации, обороны или стратегии деревни и города были расположены недалеко от рек и озер. Поэтому было важно укрепить несущий грунт с помощью свай.

Деревянные сваи вбивались в землю вручную или выкапывались ямы и засыпались песком и камнями.

В 1740 году Кристоффер Польхем изобрел сваебойное оборудование, которое в те времена напоминало сваебойный механизм. Стальные сваи использовались с 1800 года, а бетонные сваи примерно с 1900 года.

Промышленная революция привела к важным изменениям в системе забивки свай за счет изобретения паровых и дизельных машин.

В последнее время растущая потребность в жилье и строительстве вынудила власти и агентства по развитию использовать земли с плохими характеристиками почвы. Это привело к разработке и усовершенствованию свай и систем забивки свай. Сегодня существует множество передовых методик установки свай.

Функция свай

Как и другие типы фундаментов, назначение свайных фундаментов:

а) для передачи нагрузки на фундамент на твердый грунт

б) выдерживать вертикальную, боковую и подъемную нагрузку

Конструкция может быть основана на сваях, если грунт непосредственно под ее основанием не имеет достаточной несущей способности.Если результаты исследования площадки показывают, что неглубокий грунт неустойчивый и слабый, или если величина расчетной осадки неприемлема, можно рассмотреть возможность использования свайного фундамента. Кроме того, оценка стоимости может указывать на то, что свайный фундамент может быть дешевле любых других сравниваемых затрат на улучшение грунта.

В случае тяжелых конструкций вполне вероятно, что несущая способность неглубокого грунта будет неудовлетворительной, и конструкция должна быть построена на

свайных фундаментов.Сваи также могут использоваться в нормальных грунтовых условиях, чтобы выдерживать горизонтальные нагрузки. Сваи — удобный метод фундамента для работ над водой, например, причалами или опорами мостов.

КЛАССИФИКАЦИЯ СВАЙ.

Классификация сваи по передаче нагрузки и функциональному поведению

  • i) Концевые несущие сваи (точечные несущие сваи)
  • ii) Фрикционные сваи (сцепные сваи)
  • iii) Комбинация фрикционных и сцепных свай

i) Концевые опорные сваи

Эти сваи переносят свою нагрузку на твердый слой , расположенный на значительной глубине ниже основания конструкции, и они получают большую часть своей несущей способности за счет сопротивления грунту проникновению на носке сваи (см. Рисунок 1.1). Свая ведет себя как обычная колонна и должна быть спроектирована именно так. Даже в слабом грунте свая не разрушится из-за продольного изгиба, и этот эффект необходимо учитывать только в том случае, если часть сваи не имеет опоры, то есть если она находится в воздухе или в воде. Нагрузка на почву передается через трение или сцепление. Но иногда почва, окружающая сваю, может прилипать к ее поверхности и вызывать «отрицательное трение кожи» на свае. Иногда это существенно влияет на вместимость сваи.Отрицательное трение кожи вызвано дренажом грунтовых вод и уплотнением почвы. На глубину заложения сваи влияют результаты исследования площадки и испытания грунта.

ii) Фрикционные или сцепные сваи

Несущая способность определяется главным образом за счет сцепления или трения почвы при контакте с валом сваи (см. Рис. 1.2).

Рисунок 1-1 Концевые опорные сваи

Рисунок 1-2 Фрикционная или связная свая

ii-a) Связующие сваи

Эти сваи передают большую часть своей нагрузки на почву за счет поверхностного трения.Этот процесс забивки таких свай близко друг к другу группами значительно снижает пористость и сжимаемость почвы внутри и вокруг групп. Поэтому сваи этой категории иногда называют уплотнительными сваями. В процессе забивки сваи в землю грунт формуется и в результате теряет часть своей прочности. Следовательно, свая не может передавать точную величину нагрузки, на которую она рассчитана, сразу после забивки. Обычно почва частично восстанавливает свою прочность через три-пять месяцев после забоя.

ii-b) Фрикционные сваи

Эти сваи также переносят свою нагрузку на землю за счет поверхностного трения. Процесс забивки таких свай не приводит к заметному уплотнению почвы. Эти типы свайных фундаментов широко известны как плавающие свайные фундаменты.

iii) Комбинация фрикционных и сцепных свай

Расширение концевой несущей сваи, когда несущий слой не твердый, например, твердая глина.Свая забивается достаточно глубоко в нижний материал, чтобы выработать соответствующее сопротивление трения. Дальнейшая разновидность концевой несущей сваи — сваи с увеличенными площадями несения. Это достигается путем вдавливания шарика бетона в мягкий слой непосредственно над твердым слоем, чтобы получить увеличенное основание. Аналогичный эффект достигается с буронабивными сваями за счет формирования на дне большого конуса или раструба с помощью специального расширителя. Буронабивные сваи, снабженные раструбом, обладают высокой прочностью на растяжение и могут использоваться как сваи на растяжение (см. Рис.1-3)

Рисунок 1-3 Расширение основания с недоразвёртыванием до монолитной сваи

(I) Классификация свай по типу материала

  • i) Древесина
  • ii) Бетон
  • iii) Сталь
  • iv) Композитные сваи

i) Деревянные сваи

Используется с самых ранних лет и до сих пор используется для постоянных работ в регионах, где много древесины.Древесина лучше всего подходит для длинных связных свай и свай под насыпями. Древесина должна быть в хорошем состоянии и не должна подвергаться нападению насекомых. Для деревянных свай длиной менее 14 метров диаметр наконечника должен быть более 150 мм. Если длина превышает 18 метров, допускается наконечник диаметром 125 мм. Важно, чтобы брус двигался в правильном направлении и не попадал в твердую почву. Так как это может легко повредить ворс.Хранение древесины ниже уровня грунтовых вод защитит древесину от гниения и гниения. Чтобы защитить и укрепить верхушку сваи, деревянные сваи могут быть снабжены подноском. Креозирование под давлением — обычный метод защиты деревянных свай.

ii) Бетонная свая

Сборные бетонные сваи или Сборные бетонные сваи : Обычно они имеют квадратное (см. Рис. 1-4 b), треугольное, круговое или восьмиугольное сечение, они изготавливаются короткой длиной с интервалом в один метр от 3 до 13 метров.Они являются сборными, поэтому их можно легко соединить друг с другом для получения необходимой длины (рис. 1-4 a). Это не снизит расчетную нагрузочную способность. Внутри сваи необходимо усиление, чтобы выдерживать нагрузки при перемещении и забивании. Также используются предварительно напряженные бетонные сваи, которые становятся более популярными, чем обычные сборные бетонные сваи, поскольку требуется меньше армирования.

Рисунок 1-4 а) Деталь соединения бетонной сваи. б) свая концертная сборная прямоугольная

Свайный шов типа Hercules (рис. 1-5) легко и точно забивается в сваю и быстро и безопасно соединяется на месте.Они изготавливаются с точными допусками на размеры из высококачественной стали.

Геркулес типа свайного соединения

Забивные и монолитные Бетонные сваи

Два основных типа, используемых в Великобритании: Сваи-оболочка Веста: сборные железобетонные трубы длиной около 1 м навинчиваются на стальную оправку и забиваются в землю после установки бетонного башмака спереди. снарядов.После того, как оболочки забиты на заданную глубину, оправка вынимается и в сердечник вставляется железобетон. Диаметр варьируется от 325 до 600 мм. Фрэнки-свая: стальная труба возводится вертикально над местом забивки сваи, и на конце трубы помещается гравий примерно на метр глубиной. Отбойный молоток массой от 1500 до 4000 кг уплотняет заполнитель в твердую пробку, которая затем проникает в почву и уносит с собой стальную трубу. Когда необходимая глубина будет достигнута, труба немного приподнимается, и заполнитель выламывается.Теперь добавляется сухой бетон и забивается до образования луковицы. Укладывается арматура, укладывается более сухой бетон и утрамбовывается до тех пор, пока верх сваи не достигнет уровня земли.

iii) Стальные сваи

Стальные сваи: (рисунок 1.4) стальные / железные сваи подходят для погрузки-разгрузки и забивки на большие расстояния. Их относительно небольшая площадь поперечного сечения в сочетании с высокой прочностью облегчает проникновение в твердую почву.Их можно легко отрезать или соединить сваркой. Если сваю забить в почву с низким значением pH, то есть риск коррозии, но риск коррозии не так велик, как можно было бы подумать. Хотя гудронное покрытие или катодная защита могут применяться в постоянных работах.

Обычно допускают определенную степень коррозии в конструкции, просто превышая размер поперечного сечения стальной сваи. Таким образом, процесс коррозии может быть продлен до 50 лет. Обычно скорость коррозии равна 0.2-0,5 мм / год и, в расчетах, это значение можно принять как 1 мм / год

а) X- поперечное сечение

б) Н — поперечное сечение

в) труба стальная

Рисунок 1-6 Поперечные сечения стальных свай

iv) Композитные сваи

Комбинация разных материалов в одном ворсе.Как указывалось ранее, часть деревянной сваи, установленная над грунтовыми водами, может быть уязвима для нападения насекомых и разложения. Чтобы избежать этого, бетонная или стальная свая используется выше уровня грунтовых вод, а деревянная свая устанавливается под уровнем грунтовых вод (см. Рисунок 1.7).

Рисунок 1-7 Защита деревянных свай от гниения:
a) верхней частью сборного железобетона над уровнем воды.
б) путем выдвижения сваи ниже уровня воды

(II) Классификация сваи по влиянию на грунт

Часто используется упрощенное разделение на забивные или буронабивные сваи .

i) Забивные сваи

Забивные сваи считаются вытеснительными. В процессе забивки сваи в землю почва перемещается радиально, так как ствол сваи входит в землю. Также может присутствовать компонент движения почвы в вертикальном направлении .

Фигура 1-8 забивные сваи

ii) Буронабивные сваи

Буронабивные сваи (сменные сваи ) обычно считаются несмещаемыми сваями, пустота образуется в результате бурения или выемки грунта до изготовления свай.Сваи могут быть изготовлены путем заливки бетона в пустоту. Некоторые почвы, такие как жесткие глины, особенно подходят для образования свай таким образом, поскольку для стенок скважин не требуется временная опора, за исключением ткани для поверхности земли. В нестабильном грунте, таком как гравий, грунт требует временной опоры из обсадной трубы или бентонитовой суспензии. В качестве альтернативы обсадная труба может быть постоянной, но забиваться в скважину, которая пробивается по мере продвижения обсадной колонны. Другой метод, который, по сути, не является смещением, состоит в том, чтобы ввести раствор или бетон из шнека, который вращается в гранулированный грунт, и, следовательно, образуется столб грунтового раствора.

Существует три метода без смещения: буронабивные сваи, в частности, предварительно сформированные сваи и сваи с цементным раствором или бетонными забивными сваями.

Сваи сменные:

Augered

Кабель ударно-ударный

Большой диаметр с недоразвёртыванием

Типы, включающие сборный бетонный блок

Трубы ввертные

Мини-сваи

III) Особые типы свай:

Микросваевая установка

1) Микросваи:

Микросваи, также называемые мини-сваями, используются для опоры.Микросваи обычно изготавливаются из стали диаметром от 60 до 200 мм. Установка микросвай может осуществляться с помощью бурового, ударного, домкратного, вибрационного или завинчивающего оборудования.

В тех случаях, когда в соответствии с требованиями работы требуются сваи с малой высотой потолка или в других ограниченных областях, а также для специализированных или небольших проектов, микровзоры могут быть идеальными. Микросваи часто заливаются грунтовочным раствором как сваи с опорой на валу, но микросваи без цемента также распространены как сваи с концевыми опорами.

2) Сваи треноги

Использование штатива для установки свай является одним из наиболее традиционных способов формирования свай, и, хотя удельные затраты, как правило, выше, чем при использовании большинства других форм свай, он имеет ряд преимуществ, которые обеспечивают его постоянное использование до настоящего времени. день.Систему штатива легко и недорого доставить на объект, что делает ее идеальной для работ с небольшим количеством свай. Он может работать на ограниченных участках (особенно там, где существуют ограничения по высоте), он надежен и может использоваться практически в любых грунтовых условиях.

3) Шпунтовые сваи

Шпунтовые сваи — это забивные сваи, в которых используются тонкие переплетенные стальные листы для создания непрерывного барьера в земле. Основное применение стальных шпунтовых свай — возведение подпорных стен и перемычек для продолжения постоянных работ.

4) Плечевые сваи

Стена солдатских свай с использованием восстановленных железнодорожных шпал в качестве утеплителя.

Солдатские сваи, также известные как королевские сваи или берлинские стены, состоят из стальных Н-образных профилей с широкими полками, расположенных на расстоянии примерно 2–3 м друг от друга, и забиваются до выемки. По мере продолжения выемки горизонтальная деревянная обшивка (утеплитель) вставляется за полки Н-сваи.

Горизонтальные нагрузки грунта сконцентрированы на сваях-солдатах из-за их относительной жесткости по сравнению с отстой.Подвижность и проседание грунта сводятся к минимуму за счет плотного контакта утеплителя с почвой.

«Солдатские сваи» наиболее подходят в условиях, когда хорошо построенные стены не приводят к проседанию, например, чрезмерно уплотненные глины, грунты над уровнем грунтовых вод, если они имеют некоторое сцепление, и свободно дренируемые почвы, которые можно эффективно обезвоживать, например, пески.

Неподходящие почвы включают мягкие глины и слабые бегущие почвы, допускающие большие подвижки, например, рыхлый песок.Также невозможно расширить стену за пределы дна котлована и часто требуется обезвоживание.

5) Всасывающие сваи

Всасывающие сваи используются под водой для закрепления плавучих платформ. Трубчатые сваи забиваются на морское дно (или, как правило, сбрасываются на несколько метров в мягкое морское дно), а затем насос всасывает воду из верхней части трубчатого элемента, вытягивая сваю дальше вниз.

Пропорции сваи (диаметр к высоте) зависят от типа почвы: песок плохо проникает, но обеспечивает хорошую удерживающую способность, поэтому высота может составлять всего половину диаметра; Глины и илы легко проникают, но обладают плохой удерживающей способностью, поэтому высота может быть в восемь раз больше диаметра.Открытый характер гравия означает, что вода будет течь через землю во время установки, вызывая «поток по трубопроводу» (когда вода вскипает через более слабые пути в почве). Поэтому всасывающие сваи нельзя использовать на гравийном дне.

После установки сваи с помощью всасывания ее удерживающая способность является просто функцией трения между обшивкой сваи и почвой, а также собственным весом и весом почвы, удерживаемой внутри сваи. Всасывание не влияет на удерживающую способность, потому что со временем оно уменьшается.Трение стенки может немного увеличиться по мере снятия порового давления. Произошла одна заметная неисправность (вырыв) из-за плохого контакта между сталью и почвой из-за комбинации внутренних кольцевых ребер жесткости и защитной окраски стальных стен.

6) Сваи Adfreeze

В крайних широтах, где земля постоянно замерзает, в качестве основного метода структурного фундамента используются сваи из незамерзшего материала.

Сваи Adfreeze получают свою прочность за счет связи замороженного грунта вокруг них с поверхностью сваи.Обычно сваю устанавливают в предварительно просверленное отверстие на 6-12 дюймов больше, чем диаметр сваи. Затем в яму закачивают жидкую смесь песка и воды, чтобы заполнить пространство между кучей и мерзлым грунтом. После того, как эта смесь жидкого навоза замерзнет, ​​приложенные нагрузки выдерживает прочность на сдвиг между мерзлым грунтом и сваей или прочность на замерзание.

Фундаменты свай из Adfreeze особенно чувствительны в условиях, вызывающих таяние вечной мерзлоты. Если здание построено неправильно, оно нагреет землю под ним, что приведет к выходу из строя системы фундамента.

Еще одна постоянная проблема для фундаментов из незамерзших свай — это изменение климата. По мере потепления климата эти основы теряют свою прочность и в конечном итоге рухнут.

Представленная ниже иерархическая диаграмма может использоваться для быстрого понимания классификации свай:

Преимущества и недостатки разных свайных материалов

Деревянные сваи:

Преимущества:

+ Сваи удобны в обращении

+ Относительно недорого там, где много древесины.

+ Секции можно соединить, а лишнюю длину легко удалить.

Недостатки:

Сваи будут гнить над уровнем грунтовых вод. Имеют ограниченную несущую способность.

Легко повреждается при движении по камням и валунам.

Сваи трудно соединить, и в соленой воде они подвергаются нападению морских бурильщиков.

Сваи сборные бетонные (армированные) и сваи предварительно напряженные бетонные.(управляемый) подверженный воздействию грунтовых вод.

Преимущества:

+ Не подвергать коррозии и гниению.

+ Легко соединяются. Относительно недорогой.

+ Качество бетона можно проверить перед выездом.

+ Устойчивый в сдавливающем грунте, например, мягкие глины, ил и торфяной материал груды можно проверить перед укладкой.

+ Может быть переброшен при помощи вертикальной качки земли.Строительные процедуры не подвержены влиянию грунтовых вод.

+ Может перемещаться на большие расстояния. Может переноситься над уровнем земли, например, по воде для морских сооружений.

+ Может увеличивать относительную плотность гранулированного слоя основания.

Недостатки:

Относительно трудно резать.

Смещение, вспучивание и нарушение почвы во время движения.

Может быть повреждено во время движения.Может потребоваться замена свай.

Иногда проблемы с шумом и вибрацией.

Невозможно двигаться с очень большими диаметрами или в условиях ограниченной высоты над головой.

Забивные и монолитные бетонные сваи

В стационарном корпусе (обсадная колонна оставлена ​​в земле)

Временно обсаженный или необсаженный (обсадная труба снята)

Преимущества:

+ Можно проверить перед отливкой, легко разрезать или удлинить до желаемой длины.

+ Относительно недорого.

+ Низкий уровень шума.

+ Сваи можно забросать перед выемкой грунта.

+ Длина ворса легко регулируется.

+ Может быть сформировано увеличенное основание, которое может увеличить относительную плотность гранулированного слоя основания, что приведет к гораздо более высокой несущей способности конца.

+ Армирование не определяется воздействием нагрузок при манипулировании или движением.

+ Может работать с закрытым концом, исключая влияние GW

Недостатки:

Возвышение прилегающей поверхности грунта, которое может привести к повторному уплотнению и развитию отрицательных сил поверхностного трения на сваях.

Смещение соседних подпорных стенок. Подъем забитых ранее свай, в которых проникновение на носке было достаточным для сопротивления движению вверх.

Повреждение при растяжении неармированных свай или свай, состоящих из сырого бетона, когда силы на носке были достаточными для сопротивления движению вверх.

Поврежденные сваи, состоящие из необсаженного или тонкослойного зеленого бетона из-за боковых сил, создаваемых в почве, например, сужения или перегиба. Бетон не подлежит проверке после завершения. Бетон может быть ослаблен, если артезианская труба поднимается вверх по стволу свай при извлечении трубы.

Легкие стальные профили или корпуса из сборного железобетона могут быть повреждены или деформированы при жестком движении.

Ограничение по длине из-за подъемных сил, необходимых для снятия обсадной колонны, вибрация носовой части и смещение грунта могут мешать или могут повредить соседние конструкции.

Невозможно двигаться, если высота над головой ограничена.

Относительно дорого.

Требуется много времени. Нельзя использовать сразу после установки.

Ограниченная длина.

Буронабивные и монолитные (несмещающие сваи)

Преимущества:

+ Длина может быть легко изменена в зависимости от условий почвы.

+ Грунт, удаленный при бурении, может быть осмотрен и, при необходимости, взят пробы или испытание на месте.

+ Может устанавливаться на очень большие диаметры.

+ В глинах возможно расширение концов до двух или трех диаметров.

+ Материал свай не зависит от условий обращения или движения.

+ Может устанавливаться на очень большую длину.

+ Может устанавливаться без заметного шума и вибрации.

+ Может быть установлен в условиях очень низкой высоты.

+ Нет риска подъема грунта.

Недостатки:

Восприимчивы к «перетягиванию» или «сужению» в сдавливающем грунте.

Бетон не укладывается в идеальных условиях и не подлежит последующей проверке.

Вода под артезианским давлением может подниматься по трубопроводу ствола сваи, вымывая цемент.

Расширенные концы не могут быть сформированы в несвязных материалах без специальных методов.

Не может быть легко поднята над уровнем земли, особенно в речных и морских сооружениях.

С помощью методов бурения можно разрыхлить песчаные или тяжелые почвы, требующие заливки цементным раствором для достижения экономичного сопротивления основания.

Проходящие сваи могут вызвать потерю грунта без сцепления, что приведет к оседанию соседних конструкций.

Стальные сваи (стальной прокат)

Преимущества:

+ Сваи удобны в обращении, их можно легко обрезать до нужной длины.

+ Может проходить через плотные слои. Боковое смещение грунта при забивке невелико (сваи стального профиля H или I) относительно легко соединяются или скрепляются болтами.

+ Может двигаться с большой нагрузкой и на очень большие длины.

+ Может перевозить тяжелые грузы.

+ Может быть успешно закреплен на наклонной скале.

+ Сваи малого смещения особенно полезны, если критические смещения грунта и возмущения.

Недостатки:

Сваи подвержены коррозии,

Относительно легко отклоняется во время движения.

Относительно дороги.

Нравится:

Нравится Загрузка …

Связанные

Пасьянс Клондайк — онлайн и 100% бесплатно

Пасьянс Клондайк — это классическая версия пасьянса, которую иногда называют Терпением.С Solitaired вы можете:

  • Играйте в любое количество игр бесплатно
  • Отменить ход
  • Сохраните игру и возобновите ее на потом
  • Отслеживайте, сколько ходов нужно, чтобы выиграть игру, и ваше время
  • Удачи!

Почему эта игра называется «Пасьянс Клондайк»?

История Solitaire восходит к 1780-м годам в Германии. Мы знаем, что игра стала популярной примерно в то время в Германии, Франции, а позже и в остальной Европе.Тогда игра называлась «Терпение», поскольку для победы нужно «терпение». Даже по сей день Терпение все еще используется для описания игры, особенно в Европе.

Вы не поверите, но термин «пасьянс Клондайк» уходит корнями в золотую лихорадку конца 1890-х годов. Золото было обнаружено в северо-западном регионе Канады или в районе Клондайк на территории Юкона, что спровоцировало наплыв шахтеров с западного побережья Соединенных Штатов.

Это был изнурительный путь, в котором шахтерам пришлось нести запасы продовольствия на год.Чтобы скоротать время, майнеры, естественно, раскладывали пасьянс, и был придуман термин «Клондайк Пасьянс», который отдает дань уважения территории.

Как раскладывать пасьянс Клондайк.

На нашей домашней странице также есть подробное руководство о том, как играть в пасьянс клондайк, но вот краткое резюме:

Цель игры и как выиграть

Чтобы выиграть, вам нужно поместить все карты в четыре стопки фундамента. Это четыре пустые области в верхней части игры. Каждая стопка представляет собой другую масть и должна заполняться по порядку, начиная с туза и заканчивая королем.Например, вы поместите сначала пиковый туз, затем два пиковых, а затем три пиковых, пока не появится пиковый король. Как только вы сделаете это со всеми четырьмя фундаментными сваями, вы выиграете игру!

Перемещение карт со склада в фундамент

В левом верхнем углу вы увидите стопку карточек. Это называется вашим запасом. Каждая карта удаляется из запаса по одной или по три, в зависимости от типа игры. Эти карты могут входить либо в фундамент, либо в таблицу, то есть карты, выложенные лестницей под складом.

Карты можно переместить прямо в фундамент, если они расположены в правильном порядке. Например, если у вас есть туз пик в качестве первой карты, перевернутой из вашего запаса, вы можете положить эту карту в основную стопку для пик. Если ваша вторая карта — это Двойка пик из стопки, вы можете поместить ее поверх туза пик в стопке Основания.

Перемещение карт из стопки на стол

Карты из колоды также могут быть помещены в Табло.Таблица представляет собой группу карт с семью столбцами, с последней картой каждого столбца, повернутой вверх, и с каждым столбцом, имеющим дополнительную карту (т. Е. В первом столбце есть одна карта, во втором столбце — две карты и так далее. до седьмого столбца, в котором семь карт)

Перемещение карт из хранилища в фундамент или на игровую площадку

Карты из стопки могут быть помещены под картой в Табло, если эта карта противоположного цвета и на номер выше, чем карта стопки.Например, предположим, что в третьем столбце таблицы есть восьмерка червей. На нее можно положить 7 пик или треф из запаса.

Создание таблицы

Точно так же карты на таблице можно перемещать в другие столбцы, где есть карта противоположного цвета и с возрастающим числом. Это называется «строительство». Например, если в третьем столбце есть тройка треф, его можно переместить в другой столбец под картой, которая представляет собой четверку сердец или бубен.Помните, что в каждом столбце таблицы последняя карта всегда должна переворачиваться лицевой стороной вверх. Это означает, что если после перемещения трех треф осталась закрытая карта, ее следует перевернуть, и она станет еще одной картой, с которой вы можете строить.

Группы раскрытых карт тоже можно перемещать по игровому полю. Например, если в последнем столбце есть семерка треф, 6 червей и 5 пик, перевернутые в указанном порядке, эту группу карт можно переместить под 8 бубен и червей в другом столбце.

Цель перемещения карт в таблице — показать дополнительные карты.

Когда карты открываются, пока вы «строите» таблицу, вы можете переместить их в фундамент, помогая вам выиграть игру. Например, если последней картой в столбце таблицы является 8 бубен, и если вы находитесь на 7 бубен в основной стопке бубен, вы можете переместить туда 8 бубен. При этом откроется еще одна закрытая карта столбца, если там есть нефть.

Наконец, если вы обнаружите, что первый столбец пуст (столбец, который начинается с одной карты, перевернутой лицевой стороной вверх), вы можете переместить карту короля в эту стопку, чтобы помочь построить таблицу и в конечном итоге переместить карты в правильную стопку основания.

Как только вы переместите все карты со стола и из стопки, вы выиграли!

Что такое пасьянс Клондайк 1 ход?

Во-первых, если вы запутались, пасьянс Клондайк относится к классической версии пасьянса. Иногда его также называют терпением. В любом случае, когда вы слышите игровой пасьянс, в основном это относится к пасьянсу Клондайк.

В каждой игре пасьянса есть запас. Вы берете или переворачиваете карты из колоды, которую можно поместить либо в фундамент, либо на игровую площадку (более подробное руководство см. В нашем руководстве по раскладке пасьянса).На первом ходу вы берете карты по одной из колоды, как следует из названия.

Чем ход 1 отличается от хода 3?

Вместо того, чтобы брать по одной карте из колоды за раз, вы можете брать по 3 карты за раз. Это называется третьим ходом. Из трех перевернутых карт вы можете сыграть только первую из трех в этом ходу. Если вы можете разыграть первую из трех карт, то можете разыграть вторую, а затем разместить третью.

Здесь вы можете увидеть пример того, как только одна карта переворачивается из стопки отходов.

А вот пример третьего хода, когда три карты из колоды перевернуты в кучу отходов. Здесь вы можете поместить Туз Пик в фундамент, который оставляет Короля Треф и Королеву Червей. Если можно сыграть Королем треф, то вы можете попробовать сыграть Королевой червей. Если в какой-то момент вы не можете или не хотите играть этими картами, вы переворачиваете следующие три карты в колоде.

Что проще, и во что я должен играть?

На третьем ходу вы можете потенциально разместить в игре только каждую третью карту.Это означает, что ваши возможности более ограничены, тогда как на первом ходу у вас есть возможность помещать каждую последующую карту из запаса в игру, что упрощает игру. Ваши шансы на победу в игре 1 ход выше, чем 3 ход.

Если вы новичок в раскладывании пасьянсов, мы рекомендуем сыграть первый ход. По мере того, как вы поправляетесь, попробуйте 3 ход, чтобы сделать игру более сложной. Если вы опытный игрок и отыграли только первый ход, третий ход — хороший вариант для продолжения.

Существуют и другие варианты хода 1 и 3.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
