Фундамент столбчатый стаканного типа: Фундамент стаканного типа устройство, применение, виды и технология монтажа. 🔨 Подробная информация, видео.

характеристика, область применения и основные особенности монтажа

Содержание

• Характеристика стаканного основания
• Где применяют стаканный фундамент?
• Состав стаканного фундамента
• Преимущества использования стаканного основания
• Пошаговое руководство по возведению стаканов
• Некоторые особенности столбчатого фундамента стаканного типа
• Монтаж колонных элементов

Фундамент является основой любой постройки вне зависимости от того, для чего она нужна. Это может быть жилой дом – одноэтажный или многоуровневый, промышленный объект, здание складского типа, коммерческое строение или самая обычная хозяйственная постройка. В строительстве используют разные виды оснований. Чаще всего применяют ленточное или плитное. Такое основание, полностью заполненное и цельное, применимо на любой почве. Но для возведения промышленных зданий можно использовать фундамент стаканного типа.

к содержанию ↑

Характеристика стаканного основания

Данный вид основы строения качественно отличается от часто используемой фундаментной ленты или монолитной плиты. Это точечное не сплошное основание, которое забирает на себя часть нагрузки, создаваемой постройкой, и распределяет ее в отдельных местах, где давление будет наибольшим.

Для строительства габаритных, но невысоких объектов в основном промышленного назначения используют фундамент под колонны стаканного типа. Это сборные бетонные конструкции, расположенные в заранее спроектированных местах в виде «ступеней». Если опорой ленты является подошва, то для стакана используют железобетонное изделие. Форма такого фундамента в действительности напоминает трапециевидные ступени, которые все больше сужаются к верху конструкции.

к содержанию ↑

Где применяют стаканный фундамент?

Расчёты основания

Для индивидуального строительства жилых домов малой этажности, а также комплексного возведения многоуровневых новостроек используют только ленточные или монолитные фундаменты. Использовать точечное стаканное основание в этом случае нельзя. Его следует применять для строительства следующих зданий:

• объекты промышленного назначения – мосты через водоемы, конструкции для переходов и переездов над железнодорожными путями;
• помещения социальной инфраструктуры – подземные гаражи и автомобильные стоянки;
• машинные отделения на теплостанциях и электростанциях;
• складские ангары для хранения готовой продукции или сырья;
• спортивные и торговые комплексы одноуровнего типа с малым весом строения.

Чаще всего столбчатое основание представляет собой железобетонный фундамент стаканного типа. Его главным отличием является то, что обычно заказчиком сооружений выступают государственные структуры, муниципальные власти или крупные промышленные предприятия. Это подразумевает полное соответствие оснований заявленным техническим требованиям и ГОСТам. Для характеристики используемого при строительстве материала, а также места, где может располагаться стаканное основание, используется специально разработанная серия фундаментов определенной версии, утвержденная и проверенная проектными институтами. В серии четко прописаны все нормы и требования, которым должно соответствовать основание.

к содержанию ↑

Состав стаканного фундамента

Его составляющими элементами являются следующие сборные части:

• опорная плита, которую следует установить на щебнево-песчаную подушку, расположенную на дне вырытого котлована;
• подколонник, именно он имеет форму стакана;
• колонна, которая служит поддерживающим элементом каркасного строения;
• бетонный столб, необходимый для поддерживания опорных балок под каркасными стенами.

Принцип стаканного типа

Устройство фундамента стаканного типа полностью зависит от области применения будущего строения, его веса, размеров. Допускается возведение данного фундамента для многоэтажного строительства, если грунт под основание стабилен, не пучинист и не сыпуч. «Стаканы» используют на прочной неподвижной почве с глубоким залеганием грунтовых вод.

к содержанию ↑

Преимущества использования стаканного основания

1. Конструкции производят из тяжелого армированного бетона, но общая масса готового сооружения давит на почву с минимальной нагрузкой благодаря своему точечному расположению на грунте.
2. Установка проводится относительно быстро, поскольку все элементы являются сборными и имеют монтажные петли. Требуется использование специальной строительной техники для подъема тяжелых частей, но время монтажа все равно остается минимальным.
3. Сборные фундаменты претендуют на высокий срок эксплуатации, который может достигать ста лет при соблюдении технологии строительства.
4. Поглощение воды очень низкое, потому что площадь соприкосновения с почвой небольшая. Вся конструкция расположена на монолитной плите, что не позволяет влаге негативно воздействовать на основание.
5. Надежность стаканного фундамента обусловлена грамотным и равномерным распределением поперечных и продольных нагрузок.
6. Поскольку конструкция является сборной, ее легко перемещать в случае необходимости.
7. Приемлемая стоимость. Если требуется построить здание очень большой площади, то затраты на возведение основания ленточного типа будут грандиозными. Лента сплошная и проходит по всему периметру сооружения. А применение столбчатого основания может в разы сократить расходы.

к содержанию ↑

Пошаговое руководство по возведению стаканов

Подготовка к укладке фундамента

Монтаж фундаментов столбчатого типа происходит с обязательным использованием строительной техники – экскаваторы, подъемные краны, лебедки.

1. Подготовительный процесс, направленный на тщательное очищение поверхности под фундамент. Она должна быть ровной. Происходит рытье котлована заданного размера. Уровень закладки монолитной плиты не должен быть меньше одного метра, как и при заделке подошвы ленточного основания.
2. Трамбование траншеи при помощи щебня и песка. Благодаря этому можно получить достаточно ровную и равномерную поверхность.
3. Столбчатый фундамент следует возводить, используя строительные мерительные инструменты, постоянно контролируя горизонтальность и вертикальность сборных конструкций. Нужно пользоваться уровнем и нивелиром.
4. Обязательная разбивка и разметка при помощи колышков подготовленной постели осей, на которых будет находиться каждый отдельный стакан.
5. Стаканы, которые уже доставлены на место строительства, следует очистить от возможного мусора. При помощи подъемного крана происходит захват элементов за монтажные петли и доставка его к монолитной опоре. Следует отцентровать положение стакана и медленно установить его на подготовленное место. Проверяется совпадение рисок.
6. Наведение своеобразной сетки при помощи нити между действительно расположенными элементами.
7. Сборные железобетонные фундаменты требуют постоянной проверки геодезическим инструментом. После каждой установки стакана нужно делать замеры.
8. Грунт, который был выкопан, засыпают обратно в котлован до верха блока. После этого проводится установка опорных балок на стаканы или на специальные столбики. Размеры котлована полностью зависят от типа строения и его площади. Иногда приходится выкапывать большое количество земли, если предполагается масштабное строительство.

Под колонны промышленных зданий используют стальные, железобетонные или деревянные клинья, расположенные вокруг элемента по два с каждой грани. Их использование является обязательным. Они поддерживают колонну в процессе бетонирования. Позже деревянные клинья вынимают, а стальные не трогают для большей прочности армировки.

Установка фундаментов стаканного типа ориентирована на постоянное выравнивание поверхностей сборных элементов. Нельзя допустить малейшие смещения, поскольку вся конструкция – это каркас из тяжелого бетона. При работе следует соблюдать все проектные расчеты. Те изделия, которые не соответствуют нормам и гост, нельзя использовать. Это может быть небезопасно.

Все работы, которые связаны с проектированием, проведением необходимых измерений, анализом грунта при помощи специального геодезического оборудования, следует проводить с четким соблюдением норм и требований, которые предъявляются к столбчатому фундаменту. Чаще всего для основания используют железобетонные сборные части. Расчет их прочности и состава выполняют на заводе-изготовителе. Работой занимаются технические специалисты, поэтому изделия просто обязаны соответствовать заявленным проектным требованиям.

к содержанию ↑

Некоторые особенности столбчатого фундамента стаканного типа

Чтобы изделия были очень прочными при изготовлении стаканов, монолитных плит и колонн используют армировочные металлические прутья. Это надежно скрепляет элементы. Кроме того, армирование происходит и на этапе установки колонн. Когда их бетонируют в дно стакана, то стальные прутья не убирают при заливке бетона, а оставляют внутри стакана для большей прочности готовой конструкции.

Возведение стаканного фундамента очень сильно отличается от монтажа ленточного основания. Для столбчатого типа применяют сборные части, изготовленные непосредственно на заводе, потому опалубка для проведения работ является необходимой при закреплении стакана – гнездообразователя. Его обшивают металлическим листом и заливают бетоном до проектной отметки. Колонна устанавливается прямо в днище стакана и образуется достаточно надежный замок.

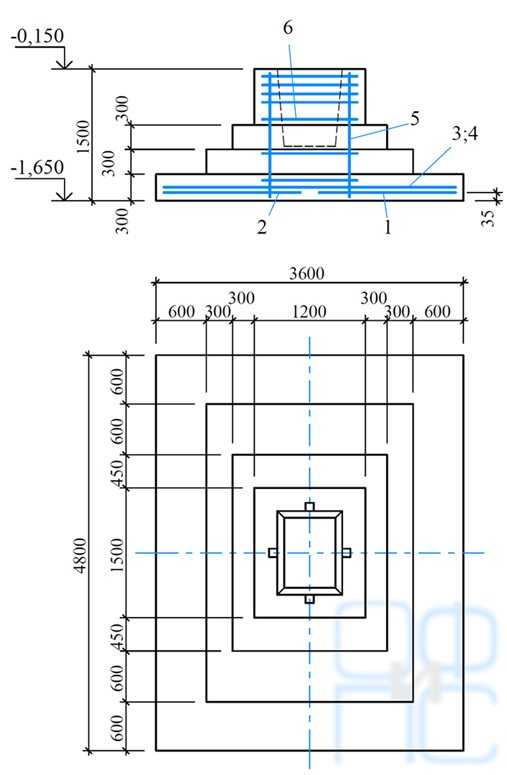

Стакан и столб

Для строительства промышленных объектов можно использовать не только сборный, но и монолитный столбчатый фундамент стаканного типа. Он представляет собой более мощную ступенчатую конструкцию, которая способна выдерживать очень большую нагрузку и значительный вес сооружения. Ступени и их высота полностью зависят от габаритов предполагаемой постройки. Колонны привязаны к координатным осям. Монолитные конструкции имеют некоторое преимущество, потому что способны сильнее «разгрузить» давление на основание.

Бетонирование всех элементов является необходимым условием тщательного возведения здания. Сами сборные части выполняют из тяжелого бетона, обязательно использование надёжной армировочной сетки. Бетон берут высокого качества, обычно используют марку не ниже чем М200В2, чтобы сооружение могло выдержать давление строящегося здания. Бетонные конструкции можно вовлечь в строительство только после набора ими высокой прочности.

Фундаментная балка является составным элементом основания. Она расположена на столбиках, упирающихся в подколонники. Несущие стены строения должны располагаться на этих балках. Можно также установить балки на колонные консоли. Сопряжение фундамента стаканного типа с фундаментной балкой должно быть прочным. Это достигается путем бетонирования и качественной металлической армировки готовой конструкции.

к содержанию ↑

Монтаж колонных элементов

Колонны, транспортированные заранее на строительную площадку, нужно разложить так, чтобы техника могла легко и без лишних движений добраться до них и установить эти элементы. Колонны измеряют, чтобы определить, в каком месте проводить строповочный захват и поднятие.

Правильный монтаж колонн включает систему нанесения рисок. Кран перемещается вдоль ряда и может устанавливать сразу две колонны на одной стоянке. Соосность колонн и основания должна быть идеальной, чтобы в последствие не произошел сдвиг балок.

Устанавливают опорные балки. Проводят новую разметку и проверку проектных значений расположения колонн. После этого очищают монтажные элементы, балки закрепляют канатами, поднимают и медленно делают навеску над колонной, опуская балку до упора очень осторожно и в соответствии с рисками.

Балки предварительно крепят на болты, снова проверяют соосность всей конструкции и только после этого тщательно укрепляют в консоли колоны.

Фундамент стаканного типа под колонны иногда даже используют для строительства коттеджей, большая терраса которых выходит, например, прямо к воде. Это очень удобно и красиво. Применение стаканного основания достаточно широко, но в индивидуальном строительстве оно имеет некоторые ограничения.

Монтируем фундамент стаканного типа под колонны: Монолитный и сборный

Устойчивость и прочность – два важнейших показателя, определяющие рабочие характеристики строения.

Фундамент стаканного типа обустраивают обычно при возведении производственных зданий.

Особенно важно его использование при строительстве одноэтажных колонн, служащих для укрепления перекрытий. Стакан фундамента имеет впечатляющую массу, поэтому установка его своими руками невыполнима на практике. Однако при использовании специальной техники данная процедура значительно упрощается. Причем процесс отнимает не так уж много времени, и протекает в несколько этапов. Применение особо прочного бетона позволяет получать износостойкие элементы, не боящиеся различных агрессивных воздействий.

[contents]

Содержание:

Фундамент стаканного типа: характерные особенности

Современные фундаменты стаканного типа изготавливают из качественного железобетона. Их можно отнести к одной из разновидностей известных столбчатых конструкций, но первые характеризуются лучшей устойчивостью.

Они представляют собой не просто столбы, а своеобразные большие «башмаки» из железобетона. Их устанавливают в специально подготовленные ямы, где предварительно хорошенько утрамбовывают поверхность.

Каковы их особенности?

Нельзя сказать, что в современных реалиях данный способ используется столь уж часто. Но, в числе прочих, он имеет право на существование.

Такой тип оснований более рекомендуется для домов каркасного типа небольшого размера. Однако их применение оправдано лишь при наличии устойчивых грунтов – только тогда будет равномерное распределение нагрузки на все основание.

Главные области применения

Сооружения стаканного типа используются при:

• возведении сравнительно малых производственных помещений;
• постройке индивидуальных жилых каркасных домов;
• для сооружения надежных стоек для цокольных, конденсационных и подвальных помещений.

Стаканный фундамент будет оптимальным для небольшой постройки из дерева этажностью не выше трех.

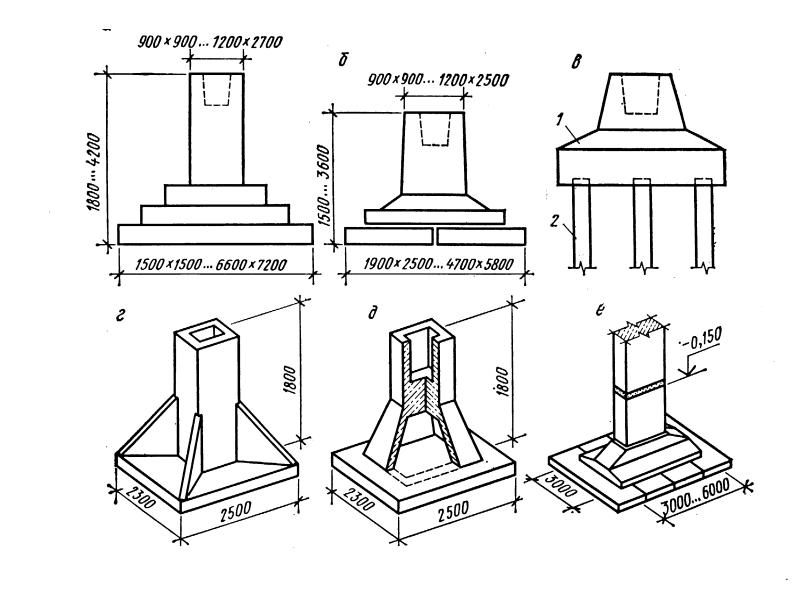

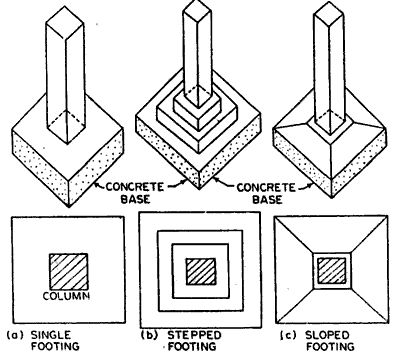

 Виды стаканных фундаментов

Выделяется два вида стаканных фундаментов:

1. Монолитный;
2. Сборный.

Подколонные стаканы делают из качественного бетонного раствора с включением усиленных армированных каркасов. Такие сооружения обладают отличной устойчивостью, имеют внушительный срок эксплуатации.

Из чего состоит конструкция?

• Опорная или фундаментная плита, помещаемая на подготовленную заранее подушку из щебня и песка;
• Особый элемент, по форме похожий на стакан – подколенник;
• Колонны – важнейшие опорные части;
• Прочный бетонный столб. Главная его функция – надежно поддерживать балки из железобетона, на которые приходится основная масса строения.

Когда все перечисленные элементы собираются в одну конструкцию, получается сборный фундамент стаканного типа из железобетона. Его отличительная особенность – подошва, которая может иметь разную площадь, но обычно не превышает 55 кв. м.

Достоинства и недостатки стаканных оснований

Какими особенными преимуществами обладают такие стаканные основания?

• Колонны для них изготавливаются промышленным способом, что обеспечивает им долговечность, высокое качество и надежность;
• При наличии необходимой техники установка их довольно проста и не занимает много времени, что позволяет ускорить сроки монтажа и сократить расход средств.

К недостаткам применения данного типа оснований
можно отнести необходимость применения специального тяжелого оборудования:

• как для доставки изделий,
• так и для их размещения и установки.

В настоящее время активно используются различные железобетонные опоры: разница состоит и в их размерах, и в массе.

При любом строительстве важно правильно определиться с типом необходимых элементов, которые должны соответствовать виду планируемых строений и нагрузкам от них!

Установка фундамента

Для возведения стаканных сооружений важно придерживаться прописанных стандартов. Процесс монтажа не так уж сложен, если точно придерживаться определенной очередности работ.

Шаги по возведению фундамента

1. Грамотная предварительная подготовка грунта.
   Он должен быть хорошенько выровнен и размечен. Дело в том, что на нем будут размещены железобетонные балки, которые категорически запрещается смещать.
   Если характеристики строительной площадки не позволяют сделать этого, то вполне можно подсыпать привезенный грунт и как следует его утрамбовать.
2. Уплотнение грунта.
   Когда почва достаточно подготовлена, можно переходить к ямам, которые выкапываются в заранее определенных отмеченных местах.
   Днища готовых ям трамбуются и уплотняются посредством гравия.
3. Далее настает черед установки блоков.
   Необходимо тщательно следить, чтобы поверхности всех устанавливаемых элементов находились в строго горизонтальной плоскости. Пользуются для этого разными приспособлениями, например, нивелиром либо обычным строительным уровнем. Когда все используемые элементы будут установлены, требуется очистить их поверхность от всех видов загрязнений.

Правильно установленный стаканный фундамент равномерно распределяет нагрузки от строения по всей поверхности почвы.

Важное условие для этого – устойчивый к просадкам, пучинистости, деформациям грунт.

Такие его характеристики необходимы для отсутствия последующей просадки строения, образования трещин. Другими словами, они обеспечивают постройке надежность, увеличивают возможный срок ее эксплуатации.

Соблюдение технологии

Чтобы избежать ошибок при установке основания должны быть предприняты необходимые меры, обеспечивающие ему необходимую прочность.

Соблюдайте технические требования специального ГОСТа!

• Требуется использовать бетон марки М200 (или выше ее качеством), что необходимо для высоких выдерживающих способностей и надлежащей прочности будущих опорных столбов;
• В процессе возведения конструкции должен обеспечиваться уровень водопоглощения не выше пяти процентов;
• Все конструкции устанавливаются лишь после обретения ими необходимой прочности;
• Необходимо обязательное армирование колонн специальной стальной арматурой;
• Толщина раствора вокруг металлических прутов должна быть не менее 3 см;
• Допускаются трещины после высыхания размером не больше 1/10 одного мм;
• В процессе монтажа, после того, как опорные колонны будут установлены, следует удалить все имеющиеся специальные монтажные петли.
