Фундамент столбчатый или ленточный: столбчатый, ленточный, плитный, свайный, из винтовых свай

Содержание

столбчатый, ленточный, плитный, свайный, из винтовых свай

Большинство фундаментных конструкций, применяемых сегодня в малоэтажном строительстве, – бетонные или железобетонные (столбчатые, ленточные, плитные, свайные).

Причина такой популярности бетона – приписываемые ему свойства: надежность, способность лучше сохранять тепло, а значит возможность отказаться от утепления цоколя, пола и коммуникаций.

Хотя такая точка зрения распространена широко, не стоит слепо доверять мифам о бетоне, ведь, как любой строительный материал, он имеет как преимущества, так и недостатки, а при работе с ним нужно учитывать ряд особенностей.

С бетоном пол будет теплым, даже если дополнительно не утеплять его?

Это не так. Теплопроводность бетона выше, чем теплопроводность грунта, поэтому он промерзает быстрее, ускоряя процесс охлаждения пола. Более того, для таких конструкций очень важна должная организация теплоизоляции, так как из-за замачивания бетон будет не только промерзать значительно быстрее, но и начнет разрушаться.

Правда ли, что бетонное основание автоматически защищает коммуникации от промерзания?

И снова нет. Так как бетонный фундамент на естественном основании только ограждает подпольное пространство от ветра, но не решает проблему его утепления, при прокладке сетей водоснабжения и водоотведения нужно локально защищать трубы.

Отделка и утепление цоколя для бетона дешевле, чем для свайно-винтовой конструкции?

Основываясь на доводах, которые мы привели, опровергая предыдущие мифы, можно сделать вывод: бетон нуждается в утеплении ничуть не меньше винтовых свай. При этом в обоих случаях будут использоваться материалы, одинаковые по качеству и цене.

Цена бетона ниже, чем цена винтовых свай?

Сэкономить на бетонном фундаменте возможно, но только если строить его без учета действующих строительных правил и норм: использовать более дешевую марку бетона, сократить количество арматуры или толщину ее сечения, урезать объем мероприятий по устройству гидроизоляции и т.

п.

Разумеется, Вы должны быть готовы к тому, что все это отразится на качестве будущего основания.

При строительстве легких конструкций бетонный фундамент не нужно сильно заглублять?

Под действием сил морозного пучения недостаточно заглубленный фундамент начнет смещаться или деформироваться (исключение – участки, сложенные прочными грунтами, не подверженными морозному пучению). В итоге Вы ежегодно будете «подгонять» окна и двери, которые по весне будут открываться/закрываться с усилием. В общем – очередная экономия на качестве.

Может ли бетонный фундамент быть надежнее и прослужить дольше, чем свайно-винтовой?

Зависит, разумеется, от того, какой бетон и какие сваи были использованы. Качественный бетонный фундамент будет демонстрировать отличные показатели надежности и долговечности. Но срок службы свайно-винтового фундамента, при строительстве которого использовались сваи с толщиной стенки ствола, соответствующей грунтовым условиям площадки строительства (подробнее «Расчет толщины стенки ствола»), выполненные из качественной стали (подробнее «На что влияет марка стали?»), будет сопоставим со сроком службы традиционного бетонного основания, выполненного в соответствии со всеми технологическими требованиями.

Все сказанное выше доказывает, что достоинства бетона сильно преувеличены (подробнее «Что лучше: бетонный фундамент или винтовые сваи?»).

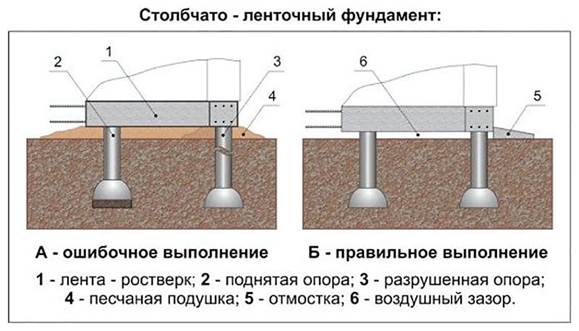

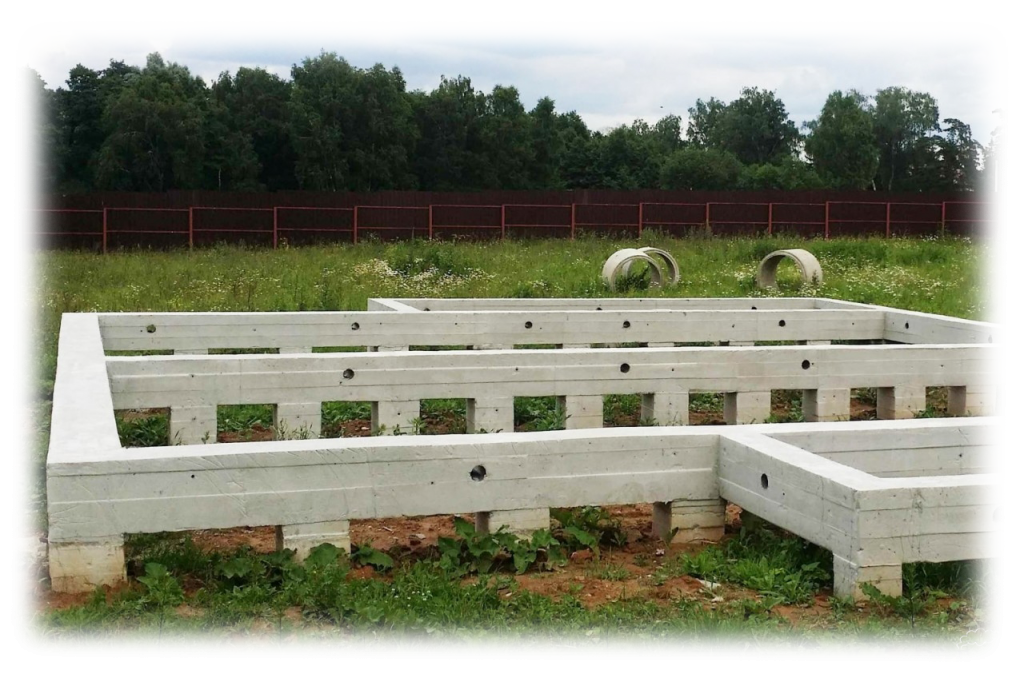

Ленточно-столбчатый фундамент: этапы строительства. Фото. Видео.

Если, обдумывая строительство собственного дома, вы больше склоняетесь к возведению постройки с легкими стенами (деревянной, деревянно-каркасной, металлокаркасной) тогда вам следует знать, что наиболее оптимальным решением в таком случае будет обустройство ленточно-столбчатого фундамента. При своей относительной дешевизне и простоте он также и довольно прочен, и его снаружи можно облицовывать кирпичом.


Этапы строительства ленточно-столбчатого фундамента

  • Подготовка участка.
  • Разметка контуров будущего фундамента.
  • Бурение шурфов, предназначенных под столбы. При этом посредством спецтехники (либо ручного бура) по всему периметру будущей постройки осуществляют заготовки под столбы. Заготовки выполняют с шагом около полутора метров. Необходимо, чтоб глубина бурения немного превышала глубину промерзания почвы. В нижнем участке шурфов выбирают расширение. Затем монтируют арматуру (примерно 3-4 прутка на один столб). Стенки шурфа выстилают толем – так вы одновременно создадите опалубку и гидрозащиту. Рубашка из толя должна подниматься над уровнем земли на 20см-30см. Затем столбы заливают бетоном, дают раствору «схватиться».
  • Литье ростверка, который будет соединять столбы. Предварительно поверхность столбов накрывают гидроизоляционным материалом. Вдоль всего периметра будущей ленты монтируют опалубку из досок. После этого подготавливают ростверк, для чего на дно опалубки насыпают грунт и тщательно его уплотняют. Необходимо, чтоб уровень грунта был немножко ниже верхней грани установленных столбов. Сверху на уплотненный грунт настилают рубероид либо иной гидроизоляционный материал. Затем приступают к бетонированию ростверка. Залив первый слой бетонного раствора, укладывают на него обвязанный проволокой арматурный каркас.
    После этого заполняют ростверк раствором до нужного уровня.

Раствор для фундамента

Используемый для обустройства ленточно-столбчатого фундамента раствор должен быть довольно тяжелым. В качестве наполнителей берется гранитный гравий либо щебень. В процессе «схватывания» фундамента его необходимо в течение первой недели обильно поливать водой.

В случае, когда данный вид фундамента возводится под деревянный каркасный дом, то в ходе формирования самого верхнего слоя заливки ростверка в него устанавливают резьбовые шпильки либо анкера.

В последующем на них будет монтироваться нижняя обвязка каркаса.

Видео. Столбчато-ленточный фундамент. Расчет

Видео. Свайно-ленточный фундамент своими руками

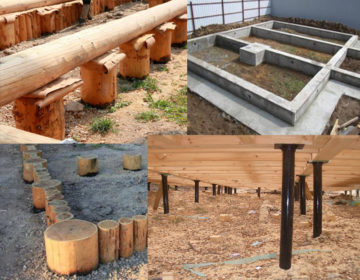

Статьи про фундамент

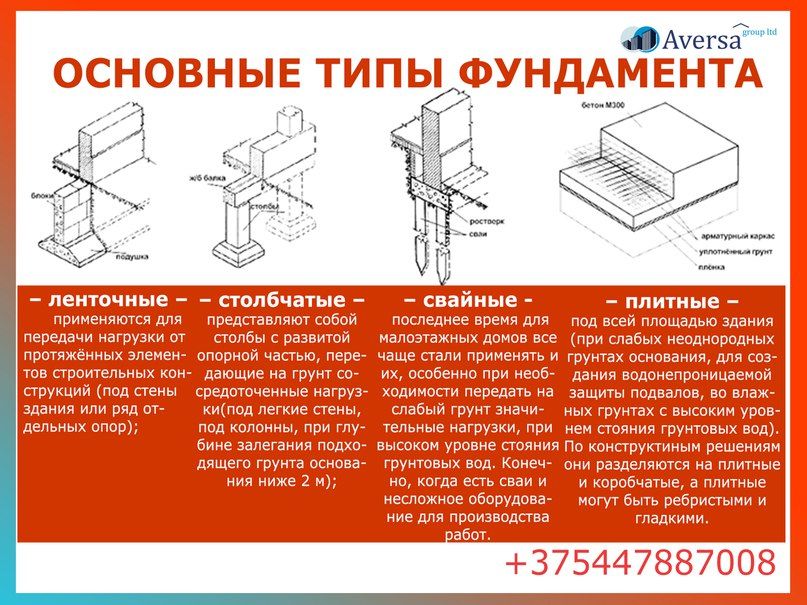

виды (ленточный, столбчатый, свайный, плитный, плавающий), описание, особенности, устройство, плюсы и минусы

Фундамент — основа вашего загородного дома. Его прочность обеспечит надежность всей конструкции здания. На сегодняшний день есть возможность выбора различных типов фундамента, отличающихся по структуре и технологии закладки.

Ленточный фундамент

Этот тип фундамента часто и с успехом применяется в индивидуальном строительстве. Обычно его закладывают под деревянные или каменные дома.

Ленточный фундамент — это железобетонная (бетонная, бутобетонная) конструкция, расположенная по периметру будущего дома. Технология создания довольно проста и заключается в создании траншеи с последующей заливкой ее фундаментным материалом.

Недостатком фундамента ленточного типа можно считать трудоемкость его создания и большие затраты материала. Кроме того, закладывая такой фундамент, следует уделять большое внимание оценке уровня грунтовых вод, состав почвы и ее склонность к сезонному вспучиванию.

Стоит отметить, что ленточный фундамент бывает:

  • Мелкозаглубленным (для деревянных домов и небольших каменных)
  • Заглубленным (для тяжелых каменных конструкций)

Столбчатый фундамент

Столбчатые фундаменты используют в качестве оснований для легких домов. Этот тип фундамента представляет собой систему столбов, закладываемых на расстоянии 1.5-2 м друг от друга и обеспечивающих точки опоры для будущего здания.

Материалы для столбов могу употребляться различные (в зависимости от конструкции основного строения): камень, кирпич, бетон, железобетон, бутобетон.

Столбчатые фундаменты значительней экономичнее ленточных и гораздо менее трудоемки по исполнению.

Свайный фундамент

Фундамент на базе свай — деревянных, металлических или железобетонных стержней — можно счесть видом столбчатого. Он возводится в условиях наличия слабых верхних слоев грунта. Заостренные концы свай вбиваются или ввинчиваются в землю и укрепляются в плотные области грунта, сообщая им нагрузку от здания.

Свайный фундамент отличается прочностью и является подходящим вариантом для крупногабаритного масштабного строительства. В индивидуальном строительстве его применяют нечасто.

Плитный (плавающий) фундамент

Плитный фундамент — это монолитная железобетонная плита, которую укладывают в основание дома по периметру. Такая жесткая конструкция считается прочной и неподверженной влиянию трансформаций грунта.

Монолитная плита нуждается в проведении большого количества подготовительных земляных работ и серьезных расходах на строительный материал. Тем не менее, надежность этого фундамента гарантированно искупает все затраты.

Обратите внимание, что фундаменты, расположенные на земле с высоким уровнем грунтовых вод, обязательно должны иметь надежную гидроизоляцию (см. Зависимость фундамента от типа грунта).

Столбчатый фундамент

Столбчатый фундамент

Столбчатые фундаменты идеально подходят при строительстве деревянных домов, тем более на пучинистых грунтах.Столбчатые фундаменты возводят в основном под дома без подвалов с легкими стенами (деревянными, щитовыми, каркасными). Закладывают их и под кирпичные стены, когда требуется глубокое заложение и ленточный фундамент неэкономичен.

Столбчатые фундаменты по расходу материалов и трудозатратам в 1,5-2 раза экономичнее ленточных.В зависимости от конструкции здания (прежде всего его массы и этажности) столбы для фундамента могут быть каменные, кирпичные, бетонные, бутобетонные, железобетонные и из других материалов. Чаще всего при устройстве столбчатых фундаментов применяют готовые сборные бетонные и железобетонные блоки. Столбчатые фундаменты обязательно устанавливают под углы дома, в местах пересечения стен, под стойками каркаса, тяжелыми и несущими простенками, балками и другими местами сосредоточенной нагрузки. Для уменьшения давления на слабые грунты столбчатые фундаменты из штучных материалов уширяют в нижней части, делая уступы высотой не менее двух рядов кладки. Если глубина заложения столбчатого фундамента более 1 м и устройство фундамента из мелкоштучного материала трудновыполнимо, применяют железобетонные столбы, асбестоцементные или металлические трубы. Если при рытье ям в них нет воды, такие фундаменты можно делать с опорной плитой из монолитного бетона, укладываемого на дно во время установки столбов.
Расстояние между столбами принимается 1,2-2,5 м. По верху столбов должны быть уложены обвязочные балки для создания условий совместной их работы. При расстоянии между столбами фундамента больше 2,5-3 м по их верху укладываются более мощные рандбалки (железобетонные, металлические).

Минимальное сечение фундаментных столбов, мм, принимается в зависимости от того, из какого материала они изготовлены: бетон — 400; бутобетон — 400; кладка из естественного камня — 600; из бута-плитняка — 400; из кирпича выше уровня земли — 380, а при перевязке с забиркой — 250.

Сооружать столбчатые фундаменты предпочтительнее на пучинистых грунтах, так как с минимальными затратами их можно устанавливать ниже глубины промерзания. При этом действие касательных сил, вызываемых морозным пучением грунта, на поверхность столбов минимально. Избежать отрицательного воздействия сил морозного пучения не всегда удается только за счет увеличения глубины заложения фундамента ниже уровня промерзания. Касательные силы морозного пучения нейтрализуют следующим образом: основание фундамента делают уширенным в виде площадки-анкера, которая не позволяет вытащить фундамент из земли при морозном пучении.

Внутри такого фундамента желательно заложить арматурный каркас, который защитит фундамент от разрыва. Если фундамент возводят из камня, кирпича, мелких блоков, монолитного бетона без армирования, его стены необходимо делать сужающимися кверху.



Типы фундаментов: преимущества и недостатки

Типы фундаментов: преимущества и недостатки



Фундамент — это несущая конструкция, которая принимает и распределяет на себя нагрузки от вышележащих конструкций. Фундаменты, должны закладываться ниже глубины промерзания грунта, для того, чтобы предотвратить их выпучивание. На сегодняшний день существует несколько основных видов фундаментов, которые отличаются технологией закладки и конструкции. На непучинистых грунтах при строительстве легких деревянных построек применяют мелкозаглубленные фундаменты(фундамент, находящийся выше уровня промерзания грунта). Такой тип фундамента подходит в основном для небольших садовых домиков, летних бань и хозяйственных построек. Для строительства больших зданий применяются ленточные, стаканные, столбчатые, свайные и плитные фундаменты. Они бывают сборные, монолитные и сборно-монолитные. Выбор фундамента зависит от сейсмичности местности, грунта и архитектурных решений.

Ленточный фундамент

Технология ленточного фундамента достаточно проста, хотя ей и свойственна массивность, трудоёмкость и большой расход материала. Этот тип фундаментов часто применяется в индивидуальном строительстве.
Ленточный фундамент – это железобетонная полоса, идущая по периметру всего здания. Ленту закладывают под все внутренние и наружные стены застройки, сохраняя одинаковую форму поперечного сечения по всему периметру фундамента.
Ленточные фундаменты пригодны для домов с бетонными, каменными, кирпичными стенами или с тяжёлыми перекрытиями. Если в доме планируется подвал или гараж, то необходим именно такой тип фундамента.

Устройство ленточного фундамента

Как правило ленточный фундамент закладывают на 20 см глубже границы промерзания, но не глубже 50-70 см от уровня земли. Толщина ленточного фундамента может быть различная. Всё зависит от толщины стен, используемого материала, а также предполагаемой силы давления здания.

Мелкозаглубленный и заглубленный ленточные фундаменты

Мелкозаглубленный ленточный фундамент используется в основном для деревянных и небольших каменных домов. Но закладывается мелкозаглубленный фундамент на слабопучинистых грунтах. Глубина его заложения – 50-70 см.

Заглубленный ленточный фундамент строится в домах с тяжёлыми стенами или перекрытиями. Так же устройство заглубленного фундамента необходимо, если в доме планируется подвал или гараж. Глубина заложения такого фундамента обычно на 20-30 см ниже глубины промерзания грунта. Заглубленный ленточный фундамент требует большего расхода материала.

Столбчатый фундамент

Столбчатый фундамент предусматривает возведение столбов во всех углах, местах пересечения стен и других точках с повышенной нагрузкой. Он экономичен, надёжен, не требует дополнительных работ по гидроизоляции, однако применим только для лёгких домов.
Устройство столбчатого фундамента представляет собой систему столбов, которые устанавливаются во всех углах, местах пересечения стен, под опорами тяжело нагруженных прогонов и других точках с повышенной нагрузкой. Расстояние между столбами 1,5-2,5 м, они могут быть из бетона, бутобетона, каменной или кирпичной кладки.
В устройстве столбчатого фундамента свободное пространство между столбами засыпается щебнем или крупнозернистым песком. Далее идёт толстый слой бетона или железобетона. Чтобы сохранить тепло подпольного пространства, предохранить его от попадания влаги и пыли делают забирку.
Забирка – это стенка, соединяющая столбы. Для её строительства можно использовать кирпич, бетон, бутовую кладку толщиной 10-20 см. Если грунт пучинистый, то под забиркой следуют сделать песчаную подушку в 15-20 см. Сама же забирка углубляется в грунт на 10-20 см.

Столбчатый фундамент экономичен, надёжен, не требует дополнительных работ по гидроизоляции. Однако применим он только для лёгких домов – каркасного или деревянного типа. К тому же он исключает строительство подвалов и погребов. Фундамент такого типа применяют на грунтах, которые не подвержены пучению и подвижкам.

Монолитный ленточный фундамент

Монолитные фундаменты чаще всего применяются для лёгких деревянных домов. Их строительство не требует использования дорогой техники. При использовании таких фундаментах нет ограничений в плановой конфигурации зданий.

Виды монолитных фундаментов

В зависимости от устройства монолитные фундаменты могут быть ленточными, столбчатыми и сплошными.
Ленточный монолитный фундамент представляет собой железобетонную полосу, которая идёт по всему периметру здания. Мелкозаглубленный ленточный фундамент из монолита образует жёсткую горизонтальную раму, обеспечивая устойчивость в условиях пучинистых грунтов. Такая конструкция применяется при строительстве лёгких домов из бруса и бревна. Заглубленный ленточный фундамент из монолита устанавливается под тяжёлые каменные дома. Также применяется, если под домом планируется строительство подвала, гаража или цокольного этажа.
Столбчатый монолитный фундамент представляет собой конструкцию из столбов, которые возводятся во всех углах, местах пересечения стен, в местах с повышенной нагрузкой. Пространство между столбами засыпается щебнем или крупнозернистым песком, далее всё заливается толстым слоем бетона или железобетона. Такая конструкция применяется для лёгких домов.
Сплошной фундамент-монолит закладывается под всей площадью здания. Он применяется в тех cлучаях, когда грунт сильно сжимается.
Главное преимущество монолитного фундамента — при перемещении грунта плита двигается вместе с ним, спасая дом от разрушения.
Чаще всего монолитные фундаменты применяются для лёгких деревянных домов. Их строительство не требует использования дорогой техники. При таких фундаментах нет ограничений в плановой конфигурации зданий. Они обладают высокой прочностью и при этом «съедают» не более 15-18% бюджета от стоимости всего строительства.

Свайный фундамент

Свайные фундаменты незаменимы в тех случаях, когда строительство ведётся на неустойчивых грунтах. Это самая подходящая конструкция фундамента для крупногабаритного строительства. В основе конструкции фундамента используются сваи – столбы с заострёнными нижними концами.

Основная особенность конструкции этого типа – использование свай. Сваи – это столбы с заострёнными нижними концами. Их вбивают либо вкручивают в землю с помощью малогабаритного оборудования. Сваи в таких фундаментах упираются в более твёрдые слои грунта, проходя сквозь слабые и подвижные. На эти твёрдые слои грунта и передаётся нагрузка от всего здания. Каждая свая может выдержать нагрузку от 2 до 5 тонн! Далее верхняя часть всех свай соединяется балками — образовывая жёсткую надёжную конструкцию.

Конструкция фундамента на сваях практически ничем не отличается от столбчатого фундамента. Разница лишь в размере и несущей способности. Свая – это большой столб. Свайный фундамент используют в тех случаях, когда верхний слой грунта не в состоянии выдержать большую тяжесть, либо при высоком уровне грунтовых вод и на плывунах. Конструкция свайного фундамента является наиболее подходящей для крупногабаритного строительства.

Мелкозаглублённый фундамент

Мелкозаглубленный фундамент хорош для лёгких деревянных домов. Иногда его применяют и для каменных построек, но при небольших габаритах 6х6м. Чаще всего в индивидуальном строительстве используется ленточный мелкозаглубленный фундамент.Такой тип фундамента получил большое распространение за счёт своей низкой стоимости.

Чтобы фундамент мелкого заложения был действительно прочным и надёжным, при строительстве стоит обратить внимание на следующие моменты:
Мелкозаглубленный фундамент нельзя оставлять незагруженным на зимний период. Если это всё же произошло, то вокруг фундамента следует устроить временное теплоизоляционное покрытие. Для этого можно использовать опилки, керамзит, шлаковату и другой материал, который способен предохранить грунт от промерзания.
— Следует провести обмазку гидроизоляционными материалами боковых поверхностей фундамента мелкого заложения. Это нужно делать по всей поверхности в два слоя: первый – более тонкий, второй – толстый.

Нельзя закладывать мелкозаглубленный фундамент на промёрзшем основании. Это допускается лишь при условии очень глубокого залегания подземных вод с оттаянным грунтом и обязательной засыпкой пазух непучинистым материалом.
— Под мелкозаглубленный фундамент допускается рытьё траншеи для ввода коммуникаций. Однако при поперечном направлении её ширина должна быть не более 0,9 м, при продольном – она должна проходить не ближе 2,5 м при глубине закладки фундамента в 2 м.
— При фундаменте мелкого заложения допускается строительство подвалов, но они должны быть небольших размеров.

Плитный фундамент

Плитный фундамент – монолитная железобетонная плита, которая располагается под всей площадью фундамента. Это довольно затратный тип фундамента за счёт больших расходов на земляные работы и строительный материал. Его целесообразно использовать при строительстве небольших домов, в которых сама плита выступает в качестве основания пола.

Устройство плитного фундамента надёжно и его можно использовать для строительства домов на всех видах грунтов и при любой глубине залегания грунтовых вод. Это хороший вариант и в том случае, если строительство ведётся на неравномерно и сильно сжимаемых, пучинистых грунтах, песчаных подушках. Благодаря своей прочной конструкции – монолитной плите, которая выполняется под всей площадью здания, такой фундамент-плита не боится никаких смещений грунтов. На монолитной плите фундамента можно строить кирпичный, брусовый или каркасный дом в один или несколько в этажей.

Затраты на плитный фундамент довольно большие. Он дороже столбчатого, но дешевле ленточного. Устройство плитного фундамента требует серьёзных земляных работ, поэтому и общая стоимость монолитной плиты фундамента высока. К тому же присутстствует большой расход строительного материла – бетона и арматуры. Такой тип фундамента целесообразно использовать при строительстве небольших домов, в которых сама плита выступает в качестве основания пола.

Плавающий фундамент

Плавающий фундамент рекомендуется использовать в местностях с невысоким залеганим грунтовых вод, и на тяжёлых пучинистых, насыпных или слабонесущих грунтах. Его конструкция достаточно проста, но при этом фундамент надёжно защищает здание от деформации и разрушения.

Строительство плавающего фундамента, начинается с выкапывания траншеи. Её ширина должна быть примерно 50 см. а глубина 70 см. Далее укладывается первый ряд бутобетона по всей длине траншеи. Затем сверху кладётся полоска арматурной сетки шириной 35-40 см, либо 3-4 полоски из арматурных прутков. Все стыки «прихватываются» сваркой, или обвязываются металлической проволокой. Затем снова идёт слой бутобетона. Далее можно надстраивать цоколь. По окончании работ, плавающий фундамент должен «настояться» в течение 5-7 дней во влажном состоянии, и 2-3 дня – в сухом.

Устройство плавающего фундамента для лёгких конструкций может быть немного другим. Выкапывается траншея глубиной 60 см, засыпается щебнем на 10 см и песком на 50 см. Всё это хорошо пропитывается водой до осадки, затем снова досыпается до нужного уровня. На уровне земли из бетона отливаются плитки под столбики. Далее выкладываются столбики из кирпича, шириной 1,5-2 кирпича. Или можно использовать небольшие бетонные блоки, сверху покрываются рубероидом и доской 40 мм, которая должны быть обязательно пропитана специальным составом от гниения.
Таким образом, если под фундаментом находится вода, то она будет под ним везде. При этом возможно лишь равномерное движение фундамента.

Винтовой фундамент

На данный момент фундаменты на винтовых сваях просто незаменимы в малоэтажном загородном строительстве. Фундамент на винтовых сваях – это идеальный вариант, если дом будет возводиться на участках с высоким уровнем грунтовых вод или на пучинистых, неустойчивых грунтах.Так же, такой тип фундамента незаменим в строительстве на участках со сложным ландшафтом.

Винтовая свая – это стальная труба, на которую наварена лопасть определённой конфигурации. При строительстве винтового фундамента сваи завинчивают в грунт на глубину не менее 1,5 м. И даже если в верхних слоях находятся пучинистые и просадочные грунты, это не является проблемой. Свая завинчивается до тех пор, пока не пройдёт неустойчивый слой. Затем все сваи подрезаются по одинаковому уровню согласно проекту. Стволы свай бетонируются до уровня подрезки, а наземная часть покрывается антикоррозийным составом. Винтовые сваи обладают высокой несущей способностью, которая объясняется тем, что при завинчивании грунт между витками не разрыхляется, а уплотняется за счёт лопасти сваи.

Фундаменты на винтовых сваях по экономичности и надёжности конкурируют с традиционными фундаментами и при строительстве на участках с хорошими грунтами. А при постройке здания на сложном ландшафте, преимущества такого типа фундамента очевидны:

1. Фундаменты с винтовыми сваями не требуют земляных работ, что позволяет сэкономить средства. Строительство фундамента не требует выравнивания участка и применения тяжёлой строительной техники.
2. Строительство может вестись на подвижных, обводненных грунтах, на склонах и вблизи больших деревьев.
3. К дому, построенному на винтовых сваях легко можно пристроить и новые сооружения.
4. Небольшие сроки строительства винтового фундамента. Если дома деревянные или каркасные, то фундамент можно заложить за несколько дней.
5. Строительство можно вести в любое время года.

Какой выбрать?

Дачные дома,обычно, имеют достаточно лёгкую конструкцию, поэтому и тип фундамента для них подбирается соответствующий. Так же важно учитывать, на какой глубине залегают грунтовые воды, и какой характер у грунтов местности.

Ленточный мелкозаглубленный фундамент деревянного дома

Этот тип фундамента хорошо подходит для деревянных и небольших каменных домов. Он закладывается на слабопучинистых грунтах, либо предусматривает утепление поверхностного слоя грунта вокруг фундамента, чтобы уменьшить глубину промерзания.

Столбчатый фундамент деревянного дома

Этот тип фундамента применим для лёгких домов деревянного и каркасного типа. Однако, он исключает строительство подвальных помещений.

Фундамент каркасного дома

Каркасные стены самые лёгкие. Из-за малого веса здания прилегающие слои грунта могут действовать разрушительно на его стены, вызывая деформацию фундамента. Поэтому для каркасных домов бесподвальной конструкции лучше всего использовать мелкозаглубленные свайные или ленточные фундаменты.

Фундамент под баню

Строительство бани, как и дома, начинается с закладки фундамента. Как правило, простую деревянную баню, которая состоит из одного помещения, строят на фундаменте из камня или бута. Тип фундамента выбирается в соответствии с характером грунтов и уровнем залегания грунтовых вод. Чаще всего это ленточный или столбчатый фундамент.
Глубина закладки фундамента под баню зависит от глубины залегания слоёв грунта, которые будут служить естественным основанием для фундамента. На почвах, которым свойственно вспучивание (глинистые и суглинистые) фундамент бани закладывают ниже уровня промерзания грунта на 10-25 см. Если грунты песчаные, то глубина заложения будет не менее 0,5 м. Под внутренние стены она может быть меньше, чем под наружные, но всё равно не менее 0,4 м. от уровня земли.

Как правильно сделать столбчатый фундамент?

Как правильно сделать столбчатый фундамент?

Основа любого домашнего очага – это его надежный фундамент. По своей структуре существует всего два вида конструкции фундамента: ленточный (сплошная перпендикулярная конструкция) и столбчатый (конструкция из независимых, соединенных столбов).  Не смотря на свои достоинства (утепленный пол, закрытый подвал) ленточный фундамент сложнее и дорогостоящей столбчатого фундамента.  Столбчатый фундамент обычно используется при строительстве деревянных домов, бань, срубов, беседок, веранд и т.д.  Существует несколько видов столбчатого фундамента: Столбчатый фундамент из труб, бетонный столбчатый фундамент, столбчатый фундамент из бревен и  из строительного камня.  Технология строительства  разных типов столбчатого фундамента схожа, отличается лишь материал, из которого состоят столбы.

Глубина фундамента зависит от ряда факторов: тип грунта, вес будущего строения + возможный вес его содержимого, глубина залежи грунтовых вод, глубина промерзания почвы, состав раствора и вид столбчатого фундамента. Все эти факторы одинаково важны, в случае промерзания или размытия грунта в столбах появятся трещины,  конечном счете это приведет к деформации одного или нескольких столбов, а затем к обвалу всей конструкции. Средняя глубина столбчатого фундамента не превышает 2-3 метров, но обязательно ниже линии промерзания почвы.  Для бани или сруба достаточно 1 –1,5 метра, для беседки хватит и 30 –50 см.

Количество столбов, используемых для опоры основания зависит от размера будущей конструкции и ее суммарного веса. Столбы ставят под каждый угол здания на расстоянии 2 –3 метровдруг от друга. Расстояние от поверхности земли – не менее30 см. и не более 3-5 метров(в зависимости от толщины столбов и используемого материала). Основная задача расстановки такова, чтобы максимально равномерно распределять нагрузку между всеми столбами.

Перед началом строительных работ необходимо зачистить территорию будущей стройки: зачищаем всю территорию  от мусора и снимаем верхний слой грунта (10-20 см), при наличии неровностей сглаживаем их. После того как периметр будущего строения защищен насыпаем слой песка толщиной 3 -5 сми приступаем к компе ям для столбов на заранее отмеченных участках. После того как ямы необходимой длинны и ширины выкопаны, засыпаем в основание слой песка (песчаную подушку) и тщательно ее трамбуем.

Последующий процесс строительства зависит от используемого материала.

Стандартный столбчатый фундамент для бани является самым простым.  В процессе строительства  такого фундамента используются армированные изнутри  металлические трубы (200 –300 мм.), которые вставляются в пробуренное отверстие и заливаются бетонной смесью (как внутрь так и по краям). Поверх торчащей части трубы привариваем специальный крепеж.

Столбчатый фундамент из кирпича. Гораздо более сложная конструкция и гораздо более долговечная (срок службы — более 50 лет). Ямы должны быть по диаметру кирпичного столба +10 см. для более удобного процесса кладки. Каждый такой столб имеет свой собственный заливной фундамент  у основания.

Опорно — столбчатый фундамент или смесь столбчатого с ленточным. Поверх столбов (точащих из земли на 10 –30 см) монтируется опалубка и завивается бетон.

Деревянный фундамент  — сборный вид столбчатого фундамента. Подходит для беседок, детских площадок  и т.д.

Какой фундамент для забора выбрать? Ленточный или Свайный?

Винтовые сваи в последние несколько лет все чаще используют в строительстве фундамента для дома или заборного ограждения. Однако нередко для работы используют бетонное основание — ленточный фундамент. Преимущества очевидны: такой фундамент повышает устойчивость к сильным ветровым нагрузкам, к зимнему пучению грунта, не разрушается от влаги. Кроме этого, ленточный фундамент выглядит эстетично.

Но так ли это на самом деле? Разбираемся в нашей статье в преимуществах и недостатках ленточного фундамента для забора.

Особенности ленточного фундамента

Перед установкой бетонного основания нужно учитывать силы морозного пучения, особенно если забор предусматривается достаточно легкий — например, из штакетника или сетки. В результате бокового давления грунта забор довольно скоро перекосится.

Чтобы основательно установить забор, ленту нужно заливать ниже глубины промерзания, то есть на глубину не ниже 120-150 см. Такое решение приведет к тому, что забор может получиться дороже самого дома.

Чтобы бетонная лента не перекосилась и нормально держала боковую нагрузку, необходимо провести дополнительные меры:

  • сделать дренаж, чтобы вода отводилась от заборной линии в водоем или канализацию.
  • сделать песчаную подушку, чтобы вода уходила глубже в грунт и не размывала грунт рядом с забором.

Свайно-винтовой фундамент для забора

Однако если у вас нет возможности установить забор на ленточном фундаменте, вы всегда можете применить более оптимальные, но не менее эффективные решения: например, установить заборные столбы на сваях. Такой вариант обладает рядом преимуществ:

  • Комбинированные сваи устойчивы к боковым нагрузкам за счет того, что закручиваются ниже глубины промерзания
  • не нужно выкапывать траншею для установки фундамента
  • после монтажа практически не остается выработки и мусора
  • столбы готовы к эксплуатации сразу после установки

Для установки фундамента практически не требуются дополнительные материалы. Чтобы вода не скапливалась вокруг столбов присыпают щебнем границу грунт-воздух, либо на столб надевают термоусадочную трубку.

Итак, какой фундамент для забора выбрать?

Забор на ленточном фундаменте прослужит много лет, не перекосится, и не растрескается. Для этого следует тщательно продумать все этапы установки: планирование забора, исследование грунта, подобрать качественные материалы, организовать грамотный монтаж.

Забор на винтовых сваях не уступает по выносливости к боковым и выдергивающим силам. При этом время установки значительно меньше, по сравнению с бетонным основанием. Чтобы забор на свайных столбах был устойчивым, необходимо выяснить состояние грунта с помощью пробного бурения.

В любом случае нужна грамотная консультация по установке ленточного фундамента для забора, то обратитесь к нашим специалистам. Мы поможем подобрать материалы, подарим пошаговую инструкцию по установке забора, а также поможем установить забор на любом типе фундамента.

FOUNDATIONS: ПРОСТОЙ СПОСОБ ВЫБРАТЬ ЛУЧШЕЕ ИСПОЛЬЗОВАНИЕ | by Eunice Edeoghon

Фундаменты представляют собой горизонтальные или вертикальные структурные элементы, которые поддерживают конструкции и передают нагрузки на почву ниже по оптимальной цене. Хороший фундамент способен:

1. Повышать устойчивость конструкции

2. Распределять вес конструкции на большой площади грунта

3. Избегать неравномерной осадки

4. Предотвращать боковое смещение конструкции

Глобально , существуют различные виды грунта с разной несущей способностью.Так, в зависимости от профиля грунта, размера и нагрузки конструкции инженеры выбрали наиболее подходящий из различных типов фундамента для строительных объектов. Эти различные типы обсуждаются по мере нашего продвижения.

ТИПЫ ФУНДАМЕНТОВ И ИХ ИСПОЛЬЗОВАНИЕ

Фундаменты можно в целом классифицировать как:

1. Неглубокий фундамент

2. Глубокий фундаментПрименяется в районах, где несущая способность грунта высока на небольшой глубине. Как правило, глубина фундамента меньше ширины фундамента или менее 3 м. Здесь на несущую способность фундамента влияют условия поверхности. Типы фундамента включают:

· Индивидуальный фундамент или изолированный фундамент или башмак

Он используется, когда нагрузка от конструкции ложится на колонны (рис. 3). Обычно каждая колонна имеет собственное основание, которое может быть прямоугольной, квадратной или круглой формы.Подходит, когда колонны расположены не плотно и нагрузка на конструкцию относительно невелика. объединено больше кулисных фундаментов, потому что колонны расположены достаточно близко, а их изолированные цоколя пересекаются друг с другом. Цель состоит в том, чтобы добиться равномерного распределения нагрузки по всей площади фундамента. Его также можно использовать для предотвращения пересечения фундамента с линией участка (как показано на рис. 4)

Рис. 4: КОМБИНИРОВАННЫЙ ФУНДАМЕНТ

· Фундамент стены или ленточный фундамент

Используется для распределения нагрузок несущей конструкции стены до земли.Ширина стены фундамента обычно в 2-3 раза превышает ширину стены фундамента. Он распределяет вес материала по более широкой площади, обеспечивая лучшую устойчивость. Он используется там, где у вас есть прочная почвенная основа и в незаболоченных районах. Как правило, чем слабее почва, тем шире полоса.

РИСУНОК 5: ВИД ЛЕНТОЧНОГО ФУНДАМЕНТА

· Плотный или матовый фундамент

Они распределяются по всей площади здания, чтобы выдерживать структурные нагрузки от колонн и стен.Он в значительной степени решает проблему дифференциальной осадки, с которой сталкиваются вышеупомянутые типы фундаментов. Бетон распределяется по этому основанию от основания фундамента до немецкого пола, иначе известного как DPC (влагонепроницаемый слой). Их чаще всего используют при строительстве подвальных помещений. Он подходит для мест с песчаным и рыхлым грунтом, то есть с плохой несущей способностью грунта, где конструкция будет подвергаться ударам и рывкам или в заболоченных местах, но в этом случае здание должно иметь меньшую этажность.

РИСУНОК 6: ИНЖЕНЕРЫ, РАБОТАЮЩИЕ НА ФУНДАМЕНТЕ НА МАТЕ НА МЕСТЕ РИС. 7: ВИДЫ ПЛОТНОГО ФУНДАМЕНТА

· Консольный или ленточный фундамент

Эти фундаменты аналогичны комбинированному фундаменту тем, что состоят из двух или более фундаментов колонн, которые хорошо соединены по бетонной ленточной балке. Фундаменты под колонны строятся индивидуально и соединяются ленточной балкой. Его также можно использовать для предотвращения пересечения фундаментом границы участка.

РИСУНОК 8: ЛЕНТОЧНЫЙ ФУНДАМЕНТРИС 9: ЛЕНТОЧНЫЙ ФУНДАМЕНТ ВИДЫ

Глубокий фундамент

Неглубокий фундамент может быть неэкономичным или даже невозможным, когда несущая способность грунта вблизи поверхности слишком мала.В этих случаях для передачи нагрузок на более прочный слой, который может располагаться на значительной глубине ниже поверхности земли, используются фундаменты глубокого заложения. Нагрузка передается через поверхностное трение и торцевую опору

· Свайный фундамент

Свая представляет собой тонкий элемент с малой площадью поперечного сечения по сравнению с его длиной. Сваи передают нагрузки за счет поверхностного трения или подшипника. Через колонны передаются большие нагрузки на твердые слои грунта, находящиеся значительно ниже уровня земли; предотвращение подъема конструкции из-за боковых нагрузок, таких как землетрясения и силы ветра. Он подходит для многоэтажных домов. Он используется в заболоченных районах и там, где несущая способность почвы у поверхности относительно низкая, а верхний слой почвы по своей природе сжимаем. В дополнение к опорным конструкциям сваи также используются для закрепления конструкций против подъемных сил и для оказания помощи конструкциям в сопротивлении боковым силам и силам опрокидывания.

РИСУНОК 7: СВАЙНОЙ ФУНДАМЕНТ

· Буровые шахты или кессонные фундаменты

Они аналогичны свайным фундаментам, за исключением того, что они залиты на месте.Он подходит для мягких глин и рыхлых водоносных зернистых грунтов или там, где существуют артезианские водоносные горизонты. Кессон представляет собой непроницаемую конструкцию, которую можно плавать в нужном месте, а затем заглублять на место до нужного уровня, а затем заливать бетоном, который в конечном итоге превращается в фундамент. Он в основном используется в качестве опор мостов и в сооружениях, требующих фундамента под водоемами. Он снижает шум и вибрацию. Он сопротивляется нагрузкам от конструкции за счет сопротивления вала и/или сопротивления подошвы

РИСУНОК 8: ФУНДАМЕНТ КЕССОНА

· Фундамент опоры

Опора представляет собой подземное сооружение, которое передает более тяжелые нагрузки, которые не могут быть переданы неглубокими фундаментами.Он обычно мельче, чем свайный фундамент. В отличие от сваи, он может передавать нагрузку на подшипник, а не на поверхностное трение. Он используется там, где здоровые слои горных пород лежат под слоем разложившейся породы наверху, где на почву должна быть передана большая нагрузка, а верхний слой почвы представляет собой жесткую глину, сопротивляющуюся забиванию несущей сваи. Фундаменты включают:

· Ступенчатый или ступенчатый фундамент

Предлагает решение по поиску фундамента для неровной (неровной) местности.При этом котлованы выполнены в виде ступеней одинаковой глубины и длины (рис. 10). Цель состоит в том, чтобы избежать ненужной резки и наполнения, что сводит к минимуму затраты. Цоколь конструкции должен начинаться после самой высокой точки земли. Иногда по самому нижнему основанию фундамента забивают железобетонные сваи для предотвращения поперечного смещения

Рис. невозможно или нагрузка конструкции сосредоточена на столбах.Расположение столбов определяет размах арок. Толщина кольца арки должна быть больше или равна 30 см.

РИСУНОК 11: ФУНДАМЕНТ ПЕРЕВЕРНУТОЙ АРКИ

· Фундамент ростверка

Подходит для участков с очень плохой несущей способностью грунта, но при этом необходимо нести очень массивная нагрузка. Они предусмотрены для строительства стоек.

РИСУНОК 12: ИЗОМЕТРИЧЕСКИЙ ВИД РОСТЯЖНОГО ФУНДАМЕНТА РИСУНОК 13: РОСТЯЖНЫЙ ФУНДАМЕНТ

ЗАКЛЮЧЕНИЕ

Фундамент является наиболее важной частью конструкции, и необходимо уделить серьезное внимание выбору наилучшего типа, который будет поддерживать конструкцию.Основа для этого выбора будет варьироваться от места к месту и от здания к зданию. Кроме того, стоимость также может быть определяющим фактором. Если фундамент выйдет из строя, все здание рухнет. Таким образом, инженеры должны сделать это главным приоритетом во время строительства, чтобы избежать задержек в проектах и ​​обеспечить адекватное управление финансами.

Фундамент для бани своими руками: ленточный, столбчатый или свайный?

Как правильно выбрать фундамент для бани?

Фундамент для бани своими руками

Фундамент под баню выбирается исходя из нескольких важных моментов строительства бани своими руками:

  1. Тип почвы (песчаные, болотные, суглинистые)
  2. Глубина водоносного горизонта
  3. Материал для строительства стен и крыш (стены: кирпич, пенопласт, каркас; крыша: шифер, черепица, профнастил).
  4. Уклон всего участка (соответственно возможность возникновения оползней на участке)

Итак, теперь подробнее рассмотрим, как правильно выбрать фундамент, на котором строить бани своими руками.

Если вы хотите обрамить баню, стены которой будут возводиться из кирпича или пенобетона, то стоит отдать предпочтение более прочному – ленточному фундаменту. Сразу обращаю ваше внимание на то, что ленточный фундамент подходит даже для болотной и садовой почвы.

Для строительства классической сауны с каркасом достаточно построить более экономичный и простой вариант фундамента – столбчатый.Но только свайный фундамент следует применять на суглинистых и песчаных грунтах.

При наличии загородных участков с мягким грунтом, поддающимся оползням, рекомендуется возводить свайный фундамент, который будет заглублять в грунт специальные столбы (сваи), переходя в более плотный слой грунта.

Также иногда применяется более редкая, но не в последнюю очередь прочная расточенная основа. Этот фундамент представляет собой модифицированный столбчатый фундамент, у которого сечение опор уже не квадратное, а круглое.Буровой фундамент рекомендуется для строительства сауны на сложных грунтах.

Теперь рассмотрим технологию возведения каждого типа фундамента под баню!

Строительство ленточного фундамента под баню

Как мы уже говорили, ленточный фундамент является самым прочным, а значит, и самым долговечным видом опоры для строительства. В связи с тем, что ленточный фундамент требует высокого расхода бетонной смеси, возведение такого фундамента является наиболее затратным.

Строительство ленточного фундамента под баню

Ленточный фундамент

представляет собой бетонную ленту, проходящую под каждой стеной бани.

Для устройства ленточного фундамента необходимо выкопать сеть траншей (под каждую стену) глубиной не менее 1 метра, лучше делать глубину ниже уровня промерзания грунта.

Для начала роем метровые траншеи, засыпаем их 15-сантиметровым слоем песка, после этого заливаем водой и тщательно утрамбовываем. Поверх песка насыпают 10-сантиметровый слой гравия, поверх которого заливают небольшой слой бетона. Далее цикл повторяется: песок, щебень, бетонный раствор, пока наш «пирог» не всплывет на поверхность.После этого необходимо возвести деревянную опалубку, которой нужно будет залить цоколь. В опалубку укладывают анкерные стержни из арматуры (диаметром не менее 12 мм) и заливают доверху бетонным раствором.

После застывания фундамента по периметру можно сбивать опалубку и переходить к гидроизоляции фундамента. Для этого применялись битумная мастика, рубероид, клейкая лента и др.

Так же построить рядом с фундаментом систему поверхностного водоотвода и глиняное покрытие, что предотвратит застой воды под фундаментом.

Строительство ленточного фундамента под баню

Вот и вся технология возведения ленточного фундамента под баню, как видите процесс трудоемкий, но в этом случае ваше здание будет прочной и долговечной несущей конструкцией. Обратите внимание на то, что для возведения ленточного фундамента рекомендуется приобрести смеситель, т.к. решение вам понадобится много.

Строительство пирсового фундамента

Фундамент для пирса подходит для строительства классической бани с каркасом.Его преимущество заключается в том, что обеспечивают достаточную прочность фундамента при меньших затратах строительных материалов, чем при возведении ленточного фундамента.

Фундамент причала проекта
Строительство пирсового фундамента

Фундамент пирса

, исходя из его названия, состоит из кирпичных или бетонных колонн, которые устанавливаются через каждые 1,5-2 метра для основных узлов возведения: углов, мест повышенной нагрузки, пересечения стен и т.д.

Столбы вкапываются на глубину, превышающую глубину промерзания грунта, обычно эта разница составляет около 30 см. Сечение столбов квадратное, размером 51*51 см (двойные кирпичные стены) или 60*60 см (столбы бетонные). Между столбами необходимо совместить с кирпичной стеной, вмонтирован ли цоколь.

Строительство пирсового фундамента заканчивается, на чем необходимо провести гидроизоляцию цоколя (горячий битум или рубероид) и создать забирку.

Забирка представляет собой бетонную или кирпичную стенку по контуру фундамента, препятствующую скоплению влаги и мусора под полом.

Строительство буронабивного фундамента

Как мы уже говорили, буровой фундамент представляет собой разновидность технологии возведения столбового фундамента.

Строительство буровых фундаментов под баню

Круглое сечение буронабивных столбов фундамента для того, чтобы уменьшить ударное воздействие на столбы при промерзании/оттаивании грунта.

Технология строительства буронабивного фундамента под баню достаточно проста и требует наименьших денежных затрат.Это связано с тем, что вам не потребуется помощь спецтехники, а также затраты на бетонную смесь минимальны.

Единственной проблемой строительства буронабивных фундаментов является точный расчет длины стоек. При халатном отношении к заданному требованию нагрузка на каждую стойку будет разной, что приведет к постепенному разрушению каждой стойки, а соответственно и всей конструкции.

Итак, после расчета длины столбов приступаем к первому этапу – бурению.Рекомендуется использовать MOTOBLUR – недорогую технику для быстрого сверления своими руками. Диаметр одного столба должен составлять от 20 до 25 см. После того, как скважины пробурены, приступайте к заливке столбов.

Для этого нужно создать цилиндрическую опалубку, свернув рубероид в трубу и закрепив кронштейны.

Опалубка буронабивная под фундамент

Обшивка погружается в скважину и заливается бетонным раствором, таким образом, все подпорки изготовлены.

После этой поддержки нужно совместить.Это залитый фундамент – бетонная плита.

Вот и вся технология строительства бурового фундамента. Как видите, ничего сложного, тем более, что процесс возведения настоящего фундамента быстрый и не слишком трудоемкий.

Строительство свайного фундамента

Если у вас заболоченный грунт, сооружение свайного фундамента под баню будет единственным и правильным решением.

Строительство свайного фундамента

Первым делом создается проект фундамента с точным количеством свай, шагом и глубиной их установки.Сваи можно сделать самому, а можно заказать готовые изделия.

Рекомендуем отдать предпочтение второму варианту, т.к. установка в этом случае будет более легкой и удобной. Готовые сваи могут быть представлены асбестоцементными трубами или саморезами по металлу. Асбестоцементная труба устанавливается в скважины, пробуренные и заполненные бетонным раствором. Шаг установки свай 1,5 – 2 метра. Если использовать железные сваи, созданные в виде длинных шурупов, то все, что нужно, это вкрутить их в грунт с помощью специального оборудования и также залить бетоном.

После того, как сваи установлены, их нужно соединить. Для этого используют кладку стен в кирпич или в полкирпича. Стена должна иметь высоту около 60 см, из них 25 см заглублены в землю, а 35 см представлены в виде цоколя.

Строительство свайного фундамента
Геморрой

Вот и вся технология возведения свайного фундамента для бани своими руками.

На этом технология возведения фундамента под баню своими руками завершена. Более подробную информацию вы можете прочитать, перейдя по соответствующим ссылкам на статьи!

Ленточный фундамент и блочный фундамент | Новости строительства

Что такое фундамент

Центральным элементом строительной площадки является фундамент строения. Это часть структурной системы. Он фиксирует конструкции на почве и препятствует опрокидыванию. фундамент держит стабильность конструкции.Фундамент обеспечивает точную поверхность для разработки основания.

Назначение фундамента

1. Фонд распределяет различные надстройки на очень большую территорию.
2. Фундамент поддерживает конструкцию здания.
3. Фундамент обеспечивает защиту от различных происшествий.
4. Фундамент обеспечивает поверхность надстройки.
5. Обеспечивает устойчивость конструкции.
6. Также может передавать нагрузку через боковую фикцию.
7. Фундамент предотвращает всевозможные трещины.

Популярный тип фундамента

В строительстве доступны два популярных типа фундамента. Это ленточный фундамент и блочный фундамент. В этой статье мы обсудим эти два типа фундамента и разницу между ними.

Ленточный фундамент

Этот тип фундамента представляет собой мелкозаглубленный фундамент, который используется для непрерывной поддержки линейной конструкции. Ленточный фундамент еще называют ленточным.Он может похвастаться нижним уровнем, который, по крайней мере, равен или ниже 3 м. Ленточный фундамент помогает распределить весь вес по почве.

Ленточный фундамент подходит для большинства типов грунтов. Он также обеспечивает непрерывную поддержку и помогает нагружать несущие стены.

Ленточный фундамент лучше работает с частыми колоннами, чем блочный. Ширина ленточного фундамента идет вместе с шириной стеновой конструкции. Минимальная прочность этого фундамента составляет 150 мм. Ленточный фундамент достаточно глубок, чтобы предотвратить обледенение.Ленточный фундамент – лучшее решение для поддержки линейной стены за счет распределения нагрузки.

Блок-фундамент

Этот тип фундамента также известен как плитный фундамент. Это тоже мелкозаглубленный фундамент. Хотя в зависимости от необходимого грунта и типа почвы можно сделать гораздо глубже. и плитный, и ленточный фундамент решают одни и те же проблемы. Блочные фундаменты не делаются из полосы. Подпяточники изготавливаются из подкладок. Фундаменты блочные могут быть прямоугольными, квадратными, круглыми. Опорный способ блочного фундамента отличается от ленточного.

Этот тип фундамента имеет большую толщину, а верхняя поверхность блочного фундамента имеет уклон. Толщины подушки фундамента достаточно, чтобы поддерживать форму в плане. Фундаментные подкладки являются наиболее популярным вариантом для добавления в повестку дня клиентов. Часть фундамента подушки может быть усилена, чтобы уменьшить горные работы. По проанализированной информации площадочный фундамент используется в нескольких компоновках. слабость блочного фундамента связана с ветровыми силами.

Отличие ленточного фундамента от блочного фундамента

1.Ленточный фундамент используется для поддержки нагрузок, особенно в частых колоннах. С другой стороны, подушкообразный фундамент воспринимает сосредоточенную нагрузку от несущей колонны.
2. Ленточный фундамент применяется при уровне фундамента менее 3 мм. Там, где не используется подложечный фундамент толщиной менее 3 мм.

Различные типы фундаментов

В строительстве доступны различные типы фундаментов. Это:

1. Сплошной фундамент : Этот тип фундамента также известен как матовый фундамент.Это плита, опирающаяся на почву.
2. Распорный фундамент : Этот тип фундамента используется для поддержки колонн и стен. Он может передавать и распределять нагрузку на почву.
3. Свайный фундамент : Этот тип фундамента представляет собой ряд колонн, вставленных в грунт для распределения нагрузки на более низкий уровень.
4. Комбинированный фундамент : В этом типе фундамента отдельная колонна должна объединять более двух колонн. Тогда это называется комбинированным основанием.
5. Фундамент колодца : Этот тип фундамента представляет собой глубокий фундамент.Это обеспечивает ниже уровня моря для строительства мостов.
6. Фундамент ростверка : Этот тип фундамента образует более двух шин балок. Распределяет нагрузку на большую площадь.

Подведение итогов

Основная функция блочного и ленточного фундамента сильно различается. Хотя эти опоры использовались по той же причине. Ленточный фундамент лучше блочного. Ленточный фундамент можно использовать на большинстве типов грунта. Для лучшего понимания клиенты могут связаться с инженером.

Здесь, в этой компактной статье, мы обсудим различные типы фундаментов и определение ленточного и блочного фундамента. Мы также обсудим разницу между ленточным и блочным фундаментом.


Изображение предоставлено: neumannsteel.com.au

Типы фундаментов [подробное исследование]

Существует огромное количество типов фундаментов, используемых в строительных конструкциях. Без сомнения, нам нужно иметь хотя бы один тип фундамента, чтобы построить строение.

Как уже говорилось в статье как определить тип фундамента , мы смогли выбрать наиболее подходящий тип фундамента.

В основном существует два типа фундаментов.

  1. Мелкие фундаменты
  2. Глубокие фундаменты

Итак, давайте подробно обсудим каждый из типов фундаментов.

Неглубокие фундаменты

Как видно из названия, мелкозаглубленные фундаменты сооружаются на небольшой глубине.

Мелкозаглубленный фундамент также называют наслонным.

Несмотря на то, что фундамент расположен на небольшой глубине, может потребоваться увеличение глубины выемки фундамента на значительную глубину из-за слабых грунтовых условий.

Улучшение грунта может быть выполнено в соответствии с рекомендациями в отчете об исследовании грунта для неглубоких фундаментов. Таким образом, глубина раскопок в несколько раз увеличивается.

Неглубокие фундаменты можно разделить на две основные категории.

  • Насыпные фундаменты, кроме фундаментов из матов (плотов)
  • Фундаменты на матах / фундаменты на плотах

Настилающие фундаменты, кроме фундаментов на матах

Существует много типов фундаментов, которые мы можем обсудить в рамках этой темы.

Давайте кратко обсудим каждый тип с необходимой информацией.

1. Блочные фундаменты

Их также называют изолированными фундаментами.

Наиболее широко используемый тип фундамента в зданиях малой и средней этажности.

Самый простой тип бетонного фундамента. Его очень легко построить, а также меньше вероятность возникновения ошибок проектирования и строительства из-за его простоты.

В отличие от других типов фундаментов, блочные фундаменты очень легко проектировать.Можно предпринять следующие шаги.

  • Допустимая осевая нагрузка «Н» (стадия предела эксплуатационной пригодности), допустимая несущая способность грунта «ВС»
  • Арасс фундамента; A = N / BC
  • Длина/ширина фундамента √A
  • Рассчитайте предельную нагрузку «UL», которая представляет собой факторную нагрузку статической нагрузки, временной нагрузки, ветровой нагрузки и т. д. Каждая нагрузка должна быть умножена на соответствующие коэффициенты .
  • Расчет предельного давления под фундаментом = UL / A
  • Поскольку давление известно, можно рассчитать изгибающий момент.Изгибающий момент на торце колонны учитывается при расчете фундамента.
  • Предположим глубину фундамента и рассчитаем арматуру.
  • Проверка на сдвиг по вертикальной линии и на продавливание. Это проверка касательных напряжений на лицевой стороне колонны или на 1,5-кратной эффективной глубине. Этот периметр сдвига может очень соответствовать стандарту. Для получения дополнительной информации можно обратиться к артикулу конструкции пробивных ножниц .
  • Глубина фундамента выбрана таким образом, что не требуется предусматривать сдвиговые связи.

Рабочий пример, выполненный для Еврокода Расчет блочного фундамента Для получения дополнительной информации можно обратиться к нам.

2.
Комбинированные фундаменты

Комбинация двух колонн на одном фундаменте может быть идентифицирована как комбинированный фундамент. Кроме того, когда колонны две рядом, увеличение площади фундаментов из-за низкой несущей способности и т. д. также является причиной объединения фундаментов.

Конструкция комбинированных фундаментов несколько отличается от блочных.

В артикуле конструкция комбинированного фундамента приведен рабочий пример, выполненный для Еврокода 2.

3. Ленточный фундамент, соединенный с колонной

Что такое ленточный фундамент? Когда мы должны построить ленточные фундаменты?

Ленточный фундамент представляет собой разновидность комбинированного фундамента, хотя два фундамента не соединены. Но они соединены балкой.

Когда колонны находятся на границе или очень близко к границе, колонны нельзя размещать в центре фундамента.

Поместите колонну на край фундамента, чтобы создать неуравновешенный момент, который приводит к изменению давления под фундаментом.

Увеличение давления вблизи колонны может привести к чрезмерной осадке фундамента. Поэтому, чтобы свести к минимуму поворот фундамента, мы строим балку, соединяющую два фундамента и колонны.

Конструкция фундаментов не так проста, как изолированный фундамент. Требовалось больше расчетов и внимания.

4.Ленточное основание с противовесом

Балка предназначена для передачи вращения основания на другую колонну посредством силы сдвига и изгибающего момента. Восходящая реакция на контрколонну уравновешивает систему.

Вместо колонны мы можем построить или разместить массивный бетон, чтобы уравновесить восходящую реакцию.

Размер строящегося блока основан на максимальной вертикальной восходящей реакции.

Кроме того, ленточная балка может поддерживаться удерживающим телом, таким как бетонные стены, основание и т. д.как показано на рисунке выше.

5. Ленточные фундаменты

Ленточные фундаменты сооружаются, когда зазор между колоннами мал или прикладываемая нагрузка не может быть воспринята изолированными или комбинированными фундаментами.

Устройство ленточного фундамента увеличивает площадь и снижает прилагаемое давление на грунт.

Эти типы фундаментов больше подходят для грунтов с низкой несущей способностью.

В основном существует два метода проектирования ленточных фундаментов.

  • Проектирование в виде жесткого фундамента

В этом методе нагрузки, приложенные к колоннам, усредняются по длине, и для расчета учитывается неформальное давление.

При проектировании учитываются теории типа балки на упругом основании. Рассмотрено изменение давления грунта под фундамент. Кроме того, строительство фундамента в виде стремена уменьшает различную осадку.

Вычисления вручную немного сложны, так как нам нужно выполнить больше арифметических действий.

Для проведения анализа можно использовать компьютерное программное обеспечение. Почва может быть смоделирована как родник с использованием метода реакции земляного полотна. Кроме того, мы также можем использовать линейную пружину. Тогда ленточный фундамент нужно рассматривать как линейный элемент.

Наиболее подходящим методом является моделирование основания с элементами площади и грунта с пружинными элементами.

Весна почвы или реакция грунтового основания Ks можно рассчитать по следующему уравнению.

Ks = (FS) x 40 x BC

Где,

FS: Коэффициент запаса прочности, применяемый к грунту для расчета допустимой несущей способности (можно рассмотреть значение в диапазоне 2-3 )

BC: Допустимая несущая способность грунта.

Если мы проведем анализ с помощью программного обеспечения, такого как SAP2000, Etabs, Safe и т. д., мы сможем получить изгибающие моменты и силы сдвига, которые можно использовать для продолжения проектирования.

6. Фундаменты в форме перевернутой буквы «Т»

Дальнейшим развитием ленточного фундамента являются фундаменты в форме перевернутой буквы «Т». При увеличении осевых нагрузок на колонну необходимо обеспечить большую толщину фундамента.

Это неэкономичный способ увеличения жесткости фундамента.

Поэтому балки конструируются вместе с основанием для придания дополнительной жесткости.

Таким образом, балка вместе с основанием обеспечивает жесткость в середине пролета, а балка вдоль несет изгибающие и поперечные усилия на колоннах.

Уменьшение толщины фундамента за счет введения балки и конструкций фундамента с консольным действием от балки.

Аналогичная процедура анализа, описанная для ленточных фундаментов, может быть применена для анализа фундаментов в форме перевернутой тавровой формы.

Фундамент из матов / Фундаменты из плотных плит

Фундамент из матовых плит, который также называют плотным фундаментом, представляет собой комбинированное основание, покрывающее всю площадь от фундамента.

Эти типы фундаментов больше подходят для грунтов с низкой несущей способностью.

Далее, при увеличении осевой нагрузки увеличивается площадь фундамента. Мы не можем обеспечить изолированное основание с увеличением площади фундамента.

Существует несколько типов фундаментных матов.

Плоский плитный фундамент представляет собой толстую бетонную плиту. Имеет одинаковую толщину по всей площади. Наиболее подготовленный тип фундамента, так как его легко построить по сравнению с другими типами.

Сравнительно экономичный тип фундамента благодаря своей простоте.

  • Плоская плита и фундамент, утолщенный под колоннами

Фундамент, подверженный изгибу и сдвигу. Как правило, поперечные усилия и изгибающие моменты выше в месте соединения столбчатого фундамента.

Статью Конструкция пробивных ножниц стоит прочитать, чтобы узнать больше о выборе периметра сдвига.

Поэтому требуется увеличить толщину фундамента.Кроме того, увеличение толщины всего фундамента не является экономичным вариантом. Следовательно, толщина фундамента у колонны увеличивается в направлении вниз.

Увеличивать толщину в направлении вниз довольно сложно. Мы не можем увеличивать толщину в направлении вверх, если пол (верхний уровень плота) используется для каких-то других целей, например, для парковки транспортных средств или любых других.

  • Плоская плита и основание, утолщенное вверх

Увеличение толщины описано выше.Когда нет ограничений или верхний уровень фундамента стеллажа не используется для каких-либо других целей, или расстояние между пьедесталами в чистоте достаточно для его использования, можно построить восходящие пьедесталы.

В связи с увеличением осевой нагрузки на ростверк невозможно было использовать плоские плиты без значительного увеличения толщины.

Кроме того, увеличение толщины ростверка не является экономически выгодным вариантом. Наличие балок, соединяющих колонны, увеличивает жесткость ростверка и позволяет сохранить сравнительно небольшую толщину плоской плиты.

Балка может быть сконструирована в направлении вверх или вниз в зависимости от требований.

Хотя нижние балки построить труднее, мы должны продолжить с ними, если пол используется для каких-либо целей.

Дальнейшее увеличение осевых нагрузок на колонну, необходимое для увеличения высоты балки в балочном и плитном ростверке. Кроме того, увеличение высоты балки не такой экономичный вариант.

Таким образом, верхняя плита сооружается, образуя ячеистый каркас.Ячеистый плот имеет более высокую жесткость по сравнению с другими типами плотов.

Как правило, сваи соединяются с надстройкой через наголовники.

С увеличением высоты зданий увеличиваются размеры оголовков свай. Когда между оголовками свай не будет большого зазора, соединяем все оголовки и сооружаем свайные плоты.

Кроме того, когда свая не опирается, не качается и не оканчивается в почве, свайный ростверк сооружается для поддержки грунта.

В этих ситуациях и свая, и свайный щит воспринимают приложенные нагрузки от надстройки. Он основан на взаимодействии грунта и фундамента.

Как показано на рисунке выше, при оседании свайного плота происходит подвижность грузов. Сначала свая начинает воспринимать нагрузки, и постепенно давление стеллажа увеличивается. При увеличении нагрузки на сваю она мобилизует полную мощность и увеличивает давление плота. Тогда свая и плот достигают предельной грузоподъемности, соответствующей предельной нагрузке.

Статью, опубликованную как свайно-ростверковый фундамент , можно найти для получения дополнительной информации.

Фундаменты глубокого заложения

В эту категорию попадают типы фундаментов, сооруженных за пределами меньшей глубины.

В основном мы пытаемся строить конструкции на мелкозаглубленном фундаменте из-за стоимости строительства, трудностей с контролем и обеспечением качества, задержек проекта из-за времени, необходимого для завершения фундамента, и т. д.

В основном существует три типа глубоких фонды.

  • Свайный фундамент
  • Диафрагменные стены

Давайте обсудим каждый вид деятельности по отдельности.

Свайные фундаменты

Наиболее распространенный метод возведения конструкций по сравнению с другими типами фундаментов. В зависимости от характера строительства мы могли бы использовать различные типы свайных фундаментов.

В основном можно выделить следующие типы свайных фундаментов.

  • RAST in situ скучающие груды
  • (PECAST COLES) (PECAST COLES)
  • Micro Pieles
  • листовые сваи
  • древесины сваи

Статья Gook Foundations Обсудить дизайн, строительство и особенности испытаний свайных фундаментов.

Диафрагменные стены

Диафрагменные стены представляют собой современное развитие технологии строительства фундаментов по сравнению с другими типами фундаментов глубокого заложения.

Это бетонная стена, построенная вертикально вниз и вбитая в скалу.

Несмотря на то, что это стена, технология возведения больше похожа на монолитные буронабивные сваи.

Конструкция диафрагменных стен имеет следующие преимущества.

  • Могут использоваться в качестве конструктивных элементов для перевозки грузов.
  • Его можно использовать для удержания земли в подвалах.
  • Может служить водонепроницаемой стеной
  • Уровень вибрации и шума ниже по сравнению с другими методами строительства.

Строительство стены из секущихся свай более сложно и затратно по сравнению со стеной в диафрагме. Кроме того, времени на строительство уходит также сравнительно меньше.



Свайный ростверк — Проектирование зданий

Фундаменты обеспечивают поддержку конструкций, передавая их нагрузку слоям грунта или горных пород, которые имеют достаточную несущую способность и подходящие характеристики осадки.

В очень широком смысле фундаменты можно разделить на мелкозаглубленные и глубокие:

В своей обычной форме ростверковые фундаменты (иногда называемые матовыми фундаментами) представляют собой мелкозаглубленные фундаменты, образованные железобетонной плитой одинаковой толщины (обычно 150-300 мм), покрывающей большую площадь, часто всю площадь основания здания. Этот «плот» распределяет нагрузку, создаваемую рядом колонн или стен, по площади фундамента, и его можно считать «плавающим» по земле, как плот плавает по воде.

Однако там, где обычный свайный фундамент не обеспечивает надлежащей поддержки, его можно усилить добавлением свай, создав так называемый свайный свайный фундамент .

Сваи — фундаменты глубокого заложения. Они состоят из длинных тонких столбчатых элементов, обычно изготавливаемых из стали или железобетона. Фундамент называют «свайным», если его глубина более чем в три раза превышает его ширину (Atkinson, 2007). Свайные фундаменты могут помочь передать нагрузки через слабые, сжимаемые слои или воду на более прочный, более компактный, менее сжимаемый и более жесткий грунт или горную породу на глубине.

Добавление свай к плоту увеличивает эффективный размер фундамента и помогает выдерживать горизонтальные нагрузки. Это может улучшить характеристики фундамента за счет уменьшения величины осадки и дифференциальной осадки, а также повысить предельную несущую способность.

Свайный ростверк обычно используется для больших сооружений и в ситуациях, когда грунт не подходит для предотвращения чрезмерной осадки. Они становятся все более популярным выбором для высотных зданий.

В процессе проектирования определяется оптимальное количество и положение свай, а также их диаметр, армирование и длина, чтобы обеспечить устойчивость конструкции при обеспечении экономичного решения, когда плот и сваи действуют вместе для обеспечения требуемый расчет не превышен. Как правило, сваи обеспечивают большую часть жесткости, а плот обеспечивает дополнительную несущую способность при предельной нагрузке.

При наличии одной или нескольких неэффективных свай ростверк может позволить в некоторой степени перераспределить нагрузку на другие сваи, уменьшая влияние слабости сваи на общие характеристики фундамента.

В несвязанном свайном ростверковом фундаменте (UCPRF) сваи не связаны напрямую с плотом, а отделены от него «подушкой» конструкционного заполнения (например, уплотненной песчано-гравийной смесью или уплотненным грунтом) который перераспределяет нагрузку между стропилами и сваями. Это может быть более эффективным, а значит, и экономичным решением.

[править] Статьи по теме Designing Buildings Wiki

[править] Внешние ссылки

[Решено] Четыре колонны здания должны быть расположены на участке s

Концепции:

Изолированный фундамент (или распорный фундамент): Это простейшая форма фундамента, которая используется для поддержки нагрузки, исходящей от одной колонны.Как правило, они имеют прямоугольную или квадратную форму.

Комбинированное основание: Когда основание поддерживает нагрузку от линии из двух или более колонн, такое основание называется комбинированным основанием .

Сплошной фундамент (или матовый фундамент): Когда комбинированный фундамент покрывает всю площадь под конструкцией, поддерживающей нагрузки от нескольких колонн и стен, и представляет собой мат из бетонной плиты, тогда он называется ростверковым фундаментом.

Свайный фундамент: Когда фундаменты опираются на сваи, которые являются глубокими, длинными, тонкими, столбчатыми элементами и используются для восприятия нагрузок от нескольких колонн, называются свайными фундаментами. Это глубокие фундаменты, которые обычно используются, когда грунт имеет очень низкую несущую способность.

Расчеты:

Изолированное и комбинированное основание:

Ожидаемая нагрузка на каждую колонну составляет 4000 кН, а несущая способность составляет 100 кН/м 2 .

Следовательно, необходимая площадь для каждого изолированного фундамента = 4000/100 = 40 м 2 .

Итак, для четырех столбцов общей площади необходимо 40 × 4 = 160 м 2 что больше 100 м 2 площади участка.

∴ Изолированное основание невозможно.

По той же логике можно сделать вывод, что комбинированное основание также нецелесообразно.

Плотное основание:

Суммарная ожидаемая нагрузка от всех колонн составляет 4000 × 4 = 16000 кН, а несущая способность составляет 100 кН/м 2 .

Итак, минимальная площадь, необходимая для фундамента ростверка = 16000/100 = 160 м 2 что более 100 м 2 площадь участка.

∴ Плотный фундамент также невозможен.

Так что остается только свайный фундамент.

Что такое спред? 8 типов намазываемой основы | Бетон распространения фундамента | Распорный фундамент

Что такое настил?

Распорный фундамент используется для поддержки колонны и стен, а также для передачи и распределения нагрузки, приходящейся на конструкцию, на грунт под ней.

При нагрузках, направленных вверх, эта опора фактически действует как перевернутая консоль, и такая опора обычно является жестким элементом и ортогональна только в случае симметричной опоры.

Этот тип фундамента может представлять собой круглую, квадратную или прямоугольную плиту одинаковой толщины, а для распределения нагрузки на значительную площадь иногда используется ступенчатый.

Основание естественного фундамента немного шире основания несущего фундамента. Это также называется ступенчатым фундаментом.

При таком основании делается базовый фундамент, который является элементом РСС. Это более широкое дно распределяет нагрузку по хорошей площади, добавляя устойчивости зданию.

Фундаменты с распором изготовлены из бетона и стали, и благодаря своей конструкции вероятность их выхода из строя меньше, чем у других точечных фундаментов.

Также прочтите: Монолитное определение | Монолитный фундамент | Монолитный плитный фундамент | Преимущества и недостатки монолитного плитного фундамента | Монолитная плита

Спред:

Фундаменты Spread широко используются в строительной отрасли. Нижняя часть конструкции увеличивается или расширяется, чтобы обеспечить индивидуальную поддержку.

Типы спредов:
  • Фундамент стены.
  • Изолированный фундамент или фундамент колонны.
  • Комбинированный фундамент.
  • Ленточный или консольный фундамент.
  • Непрерывный фундамент.
  • Фундамент перевернутой арки.
  • Фундамент ростверка.
  • Плотный или матовый фундамент.

1. Фундамент стены.

Фундамент стены или ленточный фундамент представляет собой непрерывную полосу бетона, которая служит для распределения веса несущей стены по площади грунта. Является составной частью мелкозаглубленного фундамента. Фундаменты стен, несущие прямые вертикальные нагрузки, могут быть спроектированы как из простого бетона, так и из железобетона.

Фундамент стен часто либо простой, либо заглубленный. Фундамент стены можно разделить на два типа:

  1. Простое основание стены.
  2. Ступенчатый фундамент стены.

Также прочтите: Что такое фонд | Какова цель предоставления фонда | Типы фундамента

2. Изолированное основание.

Изолированный фундамент  – это одиночный или отдельный  фундамент  , передающий нагрузку на подземный грунт. Он предоставляется, когда должен быть предоставлен один столбец. Фундамент  – это часть основания, которая находится в непосредственном контакте с землей или опирается на нее.

Этот тип фундамента используется для одной колонны. Этот изолированный фундамент подразделяется на 3 типа:

  1. Ступенчатое основание.
  2. Простой фундамент.
  3. Наклонный фундамент.

Также прочтите: Калькулятор трапецеидального фундамента | Трапециевидная формула | Объем трапециевидного фундамента

3. Фундамент комбинированный.

Когда отдельный  фундамент  должен вместить две или, в исключительных случаях, более двух колонн, известен как  комбинированный фундамент или Когда две или три колонны расположены очень близко друг к другу, мы предоставляем единую подконструкцию для них и фундамент известен как комбинированный фундамент .

Когда два или более столбца доступны в строке, создается такая основа. В этом есть два вида фундамента:-

  • Прямоугольный комбинированный фундамент. Столбцы одинаковые или одинаковые.
  • Фундамент трапециевидный комбинированный. Столбцы не равны и не совпадают, а также имеют ограничения по размеру.

Также читайте: Комбинированный фундамент | Что такое комбинированный фундамент | Преимущества и недостатки комбинированного фундамента | Применение комбинированного фундамента | Типы комбинированного фундамента | Комбинированная конструкция фундамента

4. Ременная опора.

Ленточный фундамент является составной частью фундамента здания. Это тип комбинированного фундамента, состоящий из двух или более фундаментов колонн, соединенных бетонной балкой. Этот тип балки называется ленточной балкой

.

Ленточный фундамент представляет собой комбинацию двух или более отдельных ленточных фундаментов, соединенных между собой ленточной балкой. Его также иногда называют консольным основанием или основанием ручки насоса.

Читайте также: Ступенчатый фундамент | Фундамент дома на склоне | Как построить фундамент на склоне

5.Непрерывная опора.

Неразрезной фундамент — это тот, который поддерживает более двух колонн .  Фундамент аналогичен ленточному фундаменту для стены. Нагрузки от отдельных колонн  передаются либо непосредственно на фундаментную плиту, либо через продольную балку, идущую в продольном направлении, когда нагрузки велики.

Фундамент такого типа подходит для сейсмоопасных зон, а также предотвращает неравномерную осадку.

Также прочтите: что такое консольный | Что такое консольная опора » вики полезно Проект консольного фундамента

6.Фундамент перевернутой арки.

Перевернутая арка или перевернутая представляет собой гражданское инженерное сооружение в виде перевернутой арки , перевернутой , по сравнению с обычным мостом арка . В простейшем случае арок просто распределяют нисходящие нагрузки от опор виадука на более широкую площадь земли, точно так же, как и для моста с перевернутой аркой  .

Этот вид фундамента применяется в местах, где несущая способность грунта крайне низкая, а также нагрузка сооружения сосредоточена на стенах и глубокие земляные работы невозможны.

Также прочтите: Что такое перевернутая арочная опора | Где используется перевернутая арочная опора » вики полезно Преимущества перевернутой арочной опоры » вики полезно Недостатки основания перевернутой арки

7. Фундамент ростверка.

Фундамент , состоящий из одного, двух или более слоев балок (обычно стальных), уложенных на слой бетона для распределения нагрузки по большой площади, является фундаментом  для гриля. Этот тип фундамента обычно используется для опор и подмостей колонн с тяжелой конструкцией.

Фундамент ростверка используется для передачи больших нагрузок от стальной колонны на грунты с низкой несущей способностью.

Также читайте: Фонд Грильяж | Виды ростверкового фундамента | Характеристики фундамента ростверка

8. Плотный фундамент.

Сплошной фундамент , также называемый матовым фундаментом , представляет собой непрерывную плиту, опирающуюся на грунт, которая проходит по всей площади основания здания, тем самым поддерживая здание и передавая его вес на землю.

Фундамент

 – это на самом деле объединенный фундамент, который покрывает всю площадь непосредственно под конструкцией и держит все стены и колонны.

В этом фонде R.C.C. плита снабжается балкой или без балки подходящей толщины.

Также прочтите: Что такое Raft Foundation | Типы фундамента | Деталь основания плота

Бетонное основание:

Глубина фундамента должна быть достаточной, чтобы противостоять сдвигу продавливания и прямому сдвигу, передаваемому от нагрузки на колонну.Арматура внутри фундамента должна быть рассчитана на сопротивление изгибающим моментам.

Количество дюбелей на стыке колонны и фундамента должно быть достаточным для передачи нагрузки на колонну. Чтобы обеспечить дополнительную опору, распорные фундаменты изготавливаются из бетона и армируются сталью. Поскольку распределенный фундамент передает нагрузку от здания на значительную площадь, существует небольшой риск отказа по сравнению с точечными нижними колониями.

Если используется рамная конструкция, точечные фундаменты будут усилены, чтобы выдерживать моментные силы, создаваемые ветровой нагрузкой или землетрясением.

Также прочитайте: Какой фундамент лучше всего подходит для дома | Типы фундаментов домов | Как построить фундамент дома » вики полезно Какой самый прочный фундамент для дома

Расчет фундамента:

  1. Сначала необходимо определить нагрузки на конструкцию и размеры различных элементов на уровне фундамента.
  2. Затем нам нужно собрать данные и установить предполагаемый фундамент
  3. После этого Определяем глубину и расположение элемента фундамента.
  4. Также необходимо определить несущую способность грунта.
  5. Далее, Определяем полную и дифференциальную осадку, а также прочность бетона.
  6. Затем мы выбираем марку стали, размеры основания и толщину.
  7. После этого процесса мы проектируем соединение основания и надстройки.
  8. Наконец, мы проверяем подъем и устойчивость в условиях скольжения.

Также прочтите: Что такое фонд | Какова цель предоставления фонда | Типы фундамента

Формула для определения площади фундамента:

Используя следующую формулу, вычисляется площадь основания фундамента:-

A=Qt/q

Где,

Общая нагрузка, приближающаяся к настилу, равна Qt, а q – площадь основания настила.

Преимущества настила:

Для обеспечения настила в качестве фундамента внутри здания существуют следующие преимущества, такие как:-

  1. Для обеспечения большей устойчивости фундамент распределяет и распределяет нагрузку от конструкции по значительной площади грунта под ним.
  2. По сравнению с другими типами фундамента, фундамент на основе фундамента практически не подвержен риску обрушения фундамента.
  3. Контролируя повреждения внутри конструкций, такой фундамент увеличивает срок службы зданий.
  4. Эти опоры обычно обеспечивают непрерывную поддержку конструкции.
  5. Эти фундаменты легко установить в строительных конструкциях и легко построить подвалы.
  6. По сравнению с несущим фундаментом фундамент на различных основаниях содержит более широкую нижнюю часть и для большей устойчивости на значительной площади более широкое основание распределяет нагрузку конструкции.
  7. Бетон и армированная сталь являются основным материалом для изготовления этого типа фундамента.
  8. В жилищном строительстве эти фундаменты обычно используются.
  9. Уменьшает растрескивание, вызванное осадкой.
  10. Стабилизирует грунт у основания конструкции.
  11. Экономия затрат на строительство, проектирование и внутренний контроль.
  12. Различается по размеру и количеству.

Также прочтите: что такое тональная основа | Провал Pad Foundation | Деталь подушки фундамента | Типы фундаментных подушек | Расчет блочного фундамента зависит от нескольких факторов

Недостатки расставленного фундамента:

  1. Подходит не для всех типов почв.
  2. Заливать всю партию приходится за один раз, но приготовить такое количество бетона самостоятельно достаточно проблематично.
  3. Работы с заливкой бетона довольно приличный объем, так что без посторонней помощи не обойтись.

Матовое основание против настила

Фундамент:
  1. Фундамент с насечками (изолированный или кулачковый) предназначен для поддержки одной колонны.
  2. Настилающий фундамент представляет собой круглую, квадратную или прямоугольную плиту неизменной затемненности.
  3. Иногда приходится распределять нагрузку на большую площадь.
  4. Фундамент на распорном фундаменте, распространенный в жилых домах, имеет более широкую нижнюю часть, чем несущие стены фундамента, которые он поддерживает.
  5. Эта более широкая часть «распределяет» нагрузку конструкции на большую площадь для большей устойчивости.

Также прочтите: What Is Well Foundation | Компонент фундамента скважины

Подложки из матов:
  1. Матовый или плотный фундамент может представлять собой плиту больших размеров, поддерживающую различные колонны и стены под всей конструкцией или значительной частью конструкции.
  2. Мат требуется там, где колонны и стены расположены так близко, что отдельные опоры перекрывают друг друга.
  3. Фундаменты из матов
  4. полезны для уменьшения неравномерных осадок на неоднородных грунтах или там, где есть большие колебания в пределах нагрузок на отдельные колонны.
  5. Фундамент из матовых плит распределяет тяжелые нагрузки на колонны и стены по всей площади здания.
  6. Фундаменты из матовых плит могут быть заложены у нижней поверхности или на нижней стороне подвалов.

Также прочтите: что такое матовая основа | Мат Строительство | Преимущество и недостаток фундамента из матовых плит | Типы матового фундамента | Где используется матовая основа

Неглубокие фундаменты

Если глубина фундамента меньше ширины фундамента, то это называется мелким или ступенчатым фундаментом.

Неглубокий фундамент — это в основном форма строительства фундамента, который передает строительные нагрузки на землю очень близко к поверхности, вместо подповерхностного слоя или диапазона глубин, как в глубоком фундаменте.

Может использоваться там, где несущая способность грунта, на котором должна быть построена конструкция, максимальна. Минимальная глубина этого фундамента составляет 800 мм, а максимальная глубина не превышает 4 метров.

Также прочтите: Разница между мелким и глубоким фундаментом | Что такое фонд | Типы фундамента

Фундамент с опорой:

Фундамент пирса представляет собой совокупность цилиндрических колонн значительного диаметра, поддерживающих надстройку и передающих значительные наложенные друг на друга нагрузки на прочный слой ниже.Он стоял в нескольких футах от дна. Его также называют «пост-фундамент».

Технология  Настила с опорой

Самый обычный способ – вырыть квадратную или прямоугольную скважину. Затем в котловане делается опалубка, которая определяет форму будущего фундамента; затем укладывается арматурный каркас и заливается бетон. Затем опалубка снимается и накрывается столбом.

Фундамент пирса используется с использованием следующих условий: —

  • Когда в верхних слоях присутствуют разложившиеся породы, а под ними находятся нижележащие слои здоровой породы
  • Поскольку твердые глины оказывают большое сопротивление при забивке несущей сваи
  • Если строение необходимо построить на склоне
  • Почва должна иметь небольшую несущую способность воды, если только столбы не просядут под тяжелой нагрузкой дома

Расстояние между стойками

Фундаменты опор обычно строятся 1-1. 5 футов над дном, чтобы противостоять влаге, потому что влага портит деревянные конструкции.

Также прочтите: Что такое Pier Foundation | Типы буровых пирсов | Преимущества и недостатки буронабивных фундаментов


Часто задаваемые вопросы

Распорный фундамент

Фундамент на распорном фундаменте  , распространенный в жилых домах, имеет более широкую нижнюю часть, чем несущие стены фундамента, которые он поддерживает. Эта более широкая часть «» распределяет вес конструкции по большей площади для большей устойчивости.

Конструкция фундамента

Распорные фундаменты  обычно  спроектированы  для использования 3 тыс. фунтов на кв. дюйм < f’c < 4 тыс. фунтов на кв. дюйм, тогда как в современных конструктивных элементах часто используется бетон в диапазоне 4 тыс. фунтов на кв. Более высокая прочность бетона помогает уменьшить размер элемента. Однако конструкция фундамента определяется несущей способностью и осадкой.

Что такое спред?

Фундамент на основе фундамента имеет более широкую нижнюю часть по сравнению с несущим фундаментом; более широкое дно «распределяет» вес конструкции по большей площади для большей устойчивости.Распорные фундаменты используются для поддержки фундамента или набора опор под зданием.

Бетонное основание

Распорные фундаменты  используются для поддержки фундамента или набора опор под зданием. Чтобы добавить дополнительную опору, распорные фундаменты изготовлены из бетона и усилены сталью.

Фундамент с опорой

Распорные фундаменты  используются для поддержки фундамента или набора опор  под зданием.Чтобы добавить дополнительную опору, распорные фундаменты изготовлены из бетона и усилены сталью.

Матовая основа против настила

Распорный фундамент (или изолированный или подкладочный) фундамент  предусмотрен для поддержки отдельной колонны. Фундамент представляет собой круглую, квадратную или прямоугольную плиту одинаковой толщины. Мат или плотный фундамент представляет собой большую плиту, поддерживающую ряд колонн и стен под всей конструкцией или большой частью конструкции.

Фундаменты с мелкой распоркой

Распорные фундаменты  являются типами мелкозаглубленных фундаментов, которые передают и распределяют точечную нагрузку от конструкции (колонны, опоры) на грунт. Фундаменты выполнены в виде каменных конструкций из сложных каменных блоков, кирпича и неармированного бетона.

Преимущества настила

  1. Уменьшает растрескивание, вызванное осадкой.
  2. Стабилизирует грунт вокруг основания конструкции.
  3. Простое строительство подвалов.
  4. Имеет непрерывный контакт со всем фундаментом , что снижает риск отказа фундамента .
  5. Экономия на строительстве, проектировании и контроле качества.

LEAVE A REPLY

Ваш адрес email не будет опубликован.
