Собственный загородный дом – это всегда ответственно. Очень важно правильно выполнить все строительные процессы. Начинать приходится с выбора проекта. Не менее важным является вопрос строительства фундамента? Права на ошибку у вас нет, именно поэтому необходимо грамотно выбрать основу для дома, которая бы отвечала требованиям надежности, прочности и долговечности. Рассмотрим два типа фундаментных конструкций, которые наиболее часто выбирают для строительства загородных домов.

Столбчатый фундамент

Для загородных домов наиболее часто выбирают строительство столбчатого фундамента. Именно в этой конструкции сочетаются не только прочность, но и относительная дешевизна, легкость возведения и высокие эксплуатационные параметры. Бетонные блоки или столбы – практическое решение для небольшого загородного дома. Обязательным условием строительства такого фундамента является установка столбов под все узловые (несущие) точки – нагруженные прогоны, места пересечения стен и прочие сосредоточения нагрузок.

Основные преимущества:

• Легкость монтажа, все работы можно выполнить самостоятельно;
• Доступные цены на строительные материалы, при этом их минимальный расход;
• Возможность обустройства конструкции на разных типах грунта;
• Высокие эксплуатационные показатели по водонепроницаемости и морозостойкости. Применяют столбчатой вариант конструкции в условиях перенасыщенных влагой грунтов, на песочных и болотистых почвах, а также в местах, где силы зимнего пучения (замораживание-размораживание верхнего слоя почвы) выталкивают или сдавливают ленточный фундамент.

Строительство столбчатого фундамента может быть выполнено на всех типах грунта.

На песчаной почве возводят «плавающие» столбики, на глинистой – более мощные плиты делают и поверх обустраивают обвязочный пояс из брусьев, которые будут служить опорой для стен. Сложностью возведения столбчатой конструкции – это установка блоков в строго вертикальном положении. Любые смещения повлекут за собой отрицательные последствия (например, может нарушиться устойчивость дома).

Если вы строите кирпичный дом с толщиной стен 250 мм., подвальным этажом, железобетонным перекрытием цоколя, деревянным перекрытиями, то столбчатый фундамент  наиболее оптимальное решение. Для газобетонных блоков данный тип основания также подходит идеально. Столбчатая конструкция должна быть обустроена в случае строительства остекленных помещений, где любые перекосы не допустимы.

Ленточный фундамент

Данная фундаментная конструкция подходит для большинства типов домов. Основным отличием является простота устройства и возможность выполнить все работы самостоятельно. Высокая прочность гарантирует, что дом простоит долгое время. Малая стоимость всех работ является определяющим фактором выбора именно такого основания для загородного дома. Чаще всего этот вариант фундаментной системы выбирают для зданий, в которых будет выполнен подвал или теплый цокольный этаж.

В зависимости от строения и общего веса обустраивают заглубленный (для более тяжелых зданий, например, кирпичные или блочные дома) или мелкозаглубленный тип ленточного фундамента (для брусовых и деревянных домов). Важным условием является строительство ленточного фундамента в теплый период времени. Данный тип фундамента выдерживает значительные несущие нагрузки (статические и динамические давления, практически все типы деформаций), что является важным фактором при строительстве кирпичных или блочных зданий.

Стоимость строительства фундаментов

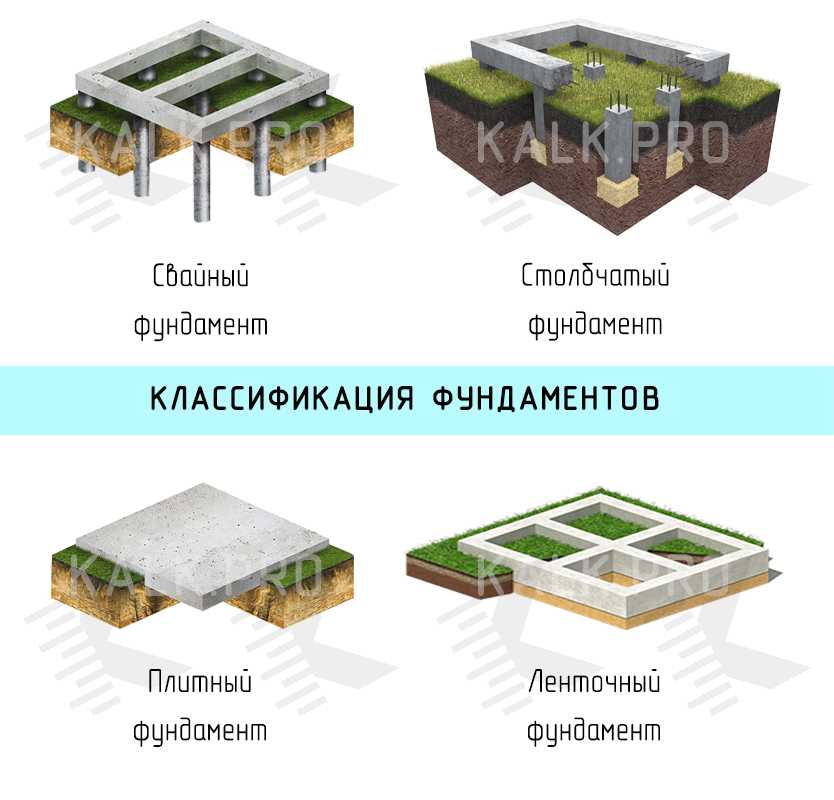

Сравнение типов фундаментов. Виды и характеристики

При строительстве любого дома его проектирование начинается с выбора типа фундамента – основной части здания, обеспечивающей надежность и устойчивость всей конструкции.

Современный рынок строительства предлагает потребителю фундаменты следующего конструктивного типа: столбчатый, ленточный, плитный и свайный. Каждый из них обладает очевидными достоинствами и изъянами, которые следует учитывать, чтобы не допустить перерасхода материалов, деформаций и трещин в несущих конструкциях.

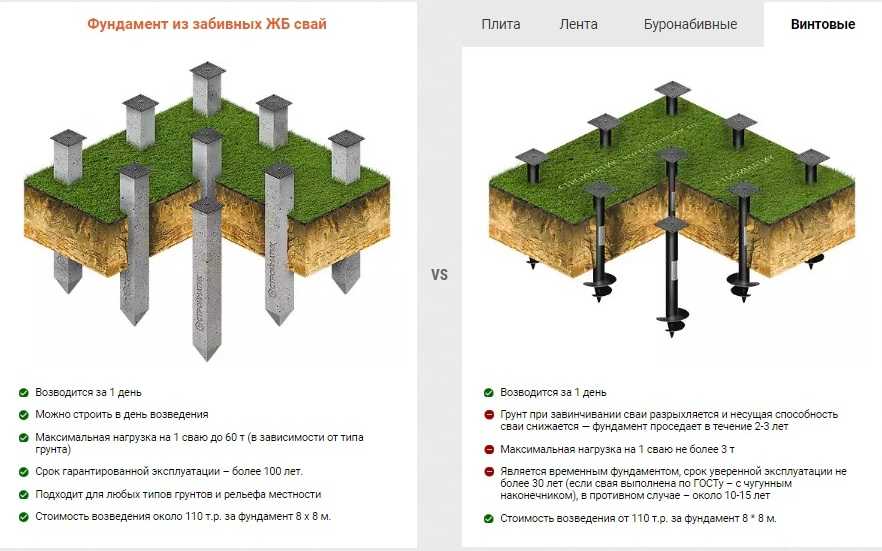

Сравнение ленточного и свайно-винтового фундамента.

Столбчатый фундамент

Столбчатый фундамент представляет собой систему столбов установленных под несущими балками и в местах пересечения стен.

Типовое решение представляет собой блоки из бетона, установленные в предварительно вырытую яму, засыпанную щебнем, который перед монтажом трамбуется. В основном, подходит для строений небольших размеров, каркасных и каркасно-щитовых домов.

Плюсы такого упрощенного варианта фундамента

• обходится наиболее дешево,
• строится достаточно быстро,
• не требует дополнительных работ.

При этом подобная конструкция имеет серьезные недостатки:

• Не подходит для ответственных домов, рассчитанных на длительный срок службы
• Столбчатый фундамент не подходит для пучинистых грунтов, так как разница в смещении каждого столба быстро приведет к необходимости в ремонте.

Особенностью пучинистых грунтов является изменение их объема при переходе состояния из талого в мерзлое и наоборот.

• Невозможность строительства цокольного этажа или подвала.

Примерно те же плюсы и минусы имеет свайный фундамент на буронабивных сваях.

Отличием от предыдущего типа является то, что опоры представляют собой бетонные столбы цилиндрической формы с армированием стальной арматурой, получаемые при помощи бетонирования предварительно пробуренных ниже глубины промерзания скважин.

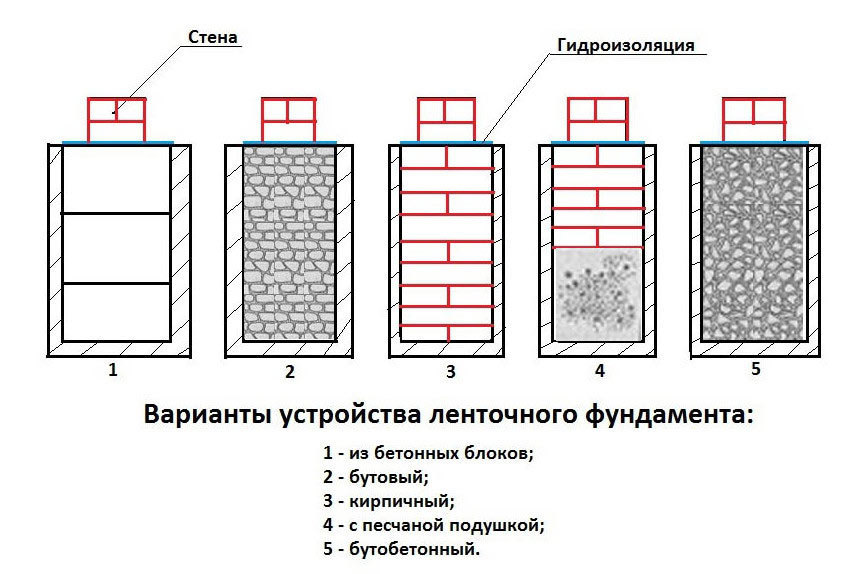

Ленточный фундамент

Самым популярным вариантом фундамента для строительства дач и коттеджей является ленточный.

Получил свое название благодаря конструкции в виде замкнутого контура (ленты), укладываемого по периметру здания, под его несущими стенами. Поскольку такое устройство равномерно распределяет вес дома на всю площадь фундамента, он позволяет возводить более массивные сооружения, чем с помощью столбчатых конструкций.

К плюсам, как монолитного, так и сборного ленточного фундамента относятся:

• большая надежность по сравнению со столбчатым фундаментом,
• возможность сделать подвал

К сожалению, этот тип фундамента также не является универсальным и имеет ряд серьезных ограничений:

• Ленточный фундамент также не решает многих проблем, связанных с пучинистым грунтом, если только речь не идет о южных районах страны, где глубина промерзания невелика.

Постоянное сезонное перемещение ленты вверх-вниз, из-за оттаивания-промерзания даже в случае прочной ленты за несколько лет вызовет накопление напряжения, деформаций и приведет к появлению трещин. Частично эту проблему можно решить утеплением, что вызовет дополнительные затраты.

• Чем больше размеры дома, тем сложнее сделать надежную ленту.

При большой протяженности ленточного фундамента и сезонному перемещению грунта, он может сломаться.

• В деревянных строениях на ленточном фундаменте, из-за плохой вентиляции возникает повышенная влажность, что приводит к гниению нижнего венца дома и лаг, на которые крепится пол.
• Срок службы ленточного фундамента может снижаться из-за коррозии арматуры, а в определенных условиях сам бетон подвержен сульфатной коррозии.

Плитный фундамент

Реже используют плитный фундамент.

Представляет собой в монолитном варианте цельную бетонную плиту, которую часто называют плавающей из-за того, что она перемещается вместе с грунтом. Монтаж производится следующим образом:

• удаляется верхний слой грунта;
• делается песчаная подушка, которая тщательно трамбуется;
• создается гидроизоляция;
• делается опалубка;
• заливается бетон, после застывания которого, производится его вибрирование для придания дополнительной прочности.

Применяется плитный фундамент в условиях повышенного содержания грунтовых вод, на слабых и просадочных грунтах из-за большой площади опоры, что обеспечивает высокую устойчивость дома.

Гидро- и термоизоляция таких плит требует серьезной квалификации, а в силу непродуманного монтажа в неоднородных грунтах появляются перекосы.

К преимуществам такого фундамента относят:

• высокую несущую способность,
• возможность любой перепланировки из-за распределения нагрузки.

При этом плитные фундаменты не лишены недостатков:

• первым из которых является высокая цена,
• отсутствует возможность строительства подвала
• в деревянных домах проблема вентиляции может вызвать подгнивание элементов нижней части строения.

Свайно-винтовой фундамент

Значительно более универсальным применением отличается свайно-винтовой фундамент, позволяющий решать достаточно сложные строительные задачи при помощи свай особой конструкции, заглубляемых методом ввинчивания. Впервые подобная технология была применена при строительстве маяка на обводненной почве. В современном строительстве винтовые сваи используются в тех случаях, когда другие виды фундамента не могут обеспечить надежности из-за особенностей грунта. Компания СВФ Группа приобела массовую популярность своими винтовыми сваями в Петербурге.

Винтовые сваи не позволяют оказывать силам морозного пучения влияния на дом

Плюсами свайно-винтового фундамента являются:

• Экономичность. По сравнению с традиционными ленточными фундаментами его стоимость дешевле как минимум на 40%.
• Нет привязки к температуре окружающей среды – строительство возможно круглогодично.
• Высокая скорость монтажа. Весь процесс занимает несколько дней, а сам фундамент не требует усадки – сваи готовы к полной нагрузке сразу после завинчивания.
• Разнообразие мест применения. Болотистые, торфяные и обводненные грунты не являются препятствием для использования свайно-винтового фундамента.

Пучинистость почвы, создающая серьезную проблему для фундаментов другого типа, также не страшна винтовым сваям из-за широкой лопасти, которая сопротивляется вырыванию сваи из грунта. А неоднородность грунта вызывающая деформации у плит и набивных свай не оказывает такого действия на свайно-винтовой фундамент, если обеспечить различную несущую способность каждой свае с помощью заглубления на разную глубину. Та же особенность позволяет строиться на неровных участках, в том числе на склонах, к тому же в труднодоступных местах, при невозможности использования техники, работы по монтажу фундамента могут проводиться вручную.

• Экологичность. Вы сможете сохранить свой природный ландшафт. И удивитесь отсутствию строительного мусора на участке.
• Большая ремонтопригодность, возможность проектирования коммуникаций параллельно строительству фундамента и пристраивания к  существующим зданиям.
• Хорошая вентиляция подполья дома.
• Возможность создания цокольного этажа.

На основании сказанного можно сделать вывод, что из всех современных типов фундаментов свайно-винтовой отличается наибольшей универсальностью при доступной стоимости.

Рассчитать фундамент

пошаговая инструкция постройки с самого начала своими руками, комбинированный вариант

Выбор типа фундамента определяется, в первую очередь, характеристиками грунта. Там, где из-за его нестабильности нет возможности использовать классическую ленточную основу, часто прибегают к комбинированным системам. Этот вариант представляет собой столбчато-ленточный фундамент.

Особенности

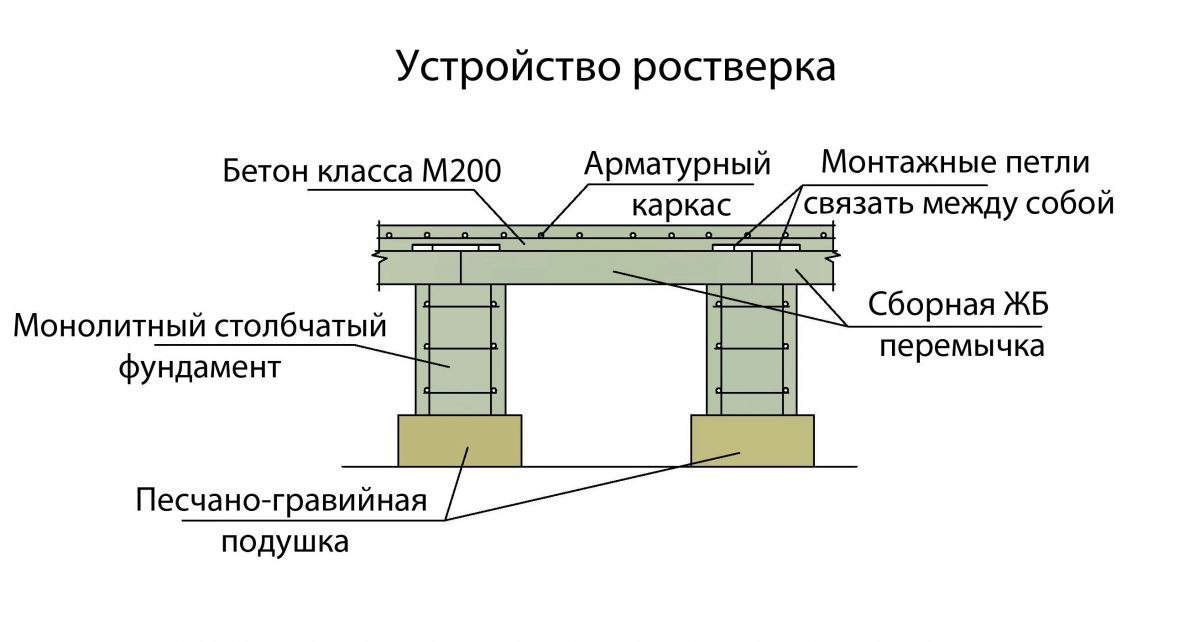

Столбчато-ленточный фундамент сочетает в себе основные черты двух типов фундаментов — столбчатого и ленточного. Такой комбинированный вариант позволяет возводить достаточно тяжелые объекты на неустойчивых грунтах.

В роли опорных элементов в этой системе выступают сваи, которые забиваются в грунт ниже промерзания грунта и опираются на твердые слои грунта, минуя мягкие. Бетонное ленточное основание принимает на себя нагрузку объекта, равномерно распределяя ее между сваями. Лента связывает столбы, не оказывая давления на землю.

Эти типы оснований подходят для неустойчивых грунтов, подверженных пучинистости. В первую очередь это глинистые и мелкопесчаные почвы, органогенные почвы (заболоченные, торфянистые), предварительно дренированные и осушенные. Кроме того, использование свай позволяет вести строительство на участках с перепадом высот. Иными словами, использование свайно-фундаментного основания позволяет сделать пригодным для строительства практически любой участок.

Ленточный фундамент на столбах по своей организации аналогичен аналогу на сваях, однако для установки опор не требуется привлекать спецтехнику и бурить глубокие скважины. Это позволяет выполнить монтаж своими руками и уменьшить размер сметы.

Преимуществом столбчатых фундаментов является возможность строительства на «проблемных» грунтах, а также на участках с перепадом высот. Однако устройство такой системы требует точных расчетов.

При отсутствии таких навыков работы лучше доверить дело профессионалам.

Выполнение ленточного основания на столбах не предполагает большого объема земляных работ и дешевле свайных аналогов. Между колонно-ленточным основанием и монолитной стяжкой должен сохраняться зазор, чтобы минимизировать влияние процесса пучения грунта на фундамент.

Создание фундамента на основе столбов не подходит для влагонасыщенных грунтов (участки, расположенные в низинах или вблизи водоемов, грунты с грунтовыми водами). Для таких участков лучше выбирать свайный фундамент с ленточным основанием.

С самого начала следует определиться с особенностями здания — его размерами, этажностью, используемыми технологиями. От этого зависит материал изготовления столбов, их количество и диаметр.

Обычно столбовые фундаменты в сочетании с ленточным применяются на неустойчивых грунтах и ​​предназначены для небольших одноэтажных домов с мансардой или двухэтажных объектов из легких материалов. Подходящими стеновыми материалами являются пеноблоки и деревянные конструкции (срубы), а также «каркасы», для возведения которых используются канадские и финские технологии.

Дома из газобетона также могут использовать мелкозаглубленный фундамент. А вот кирпичные аналоги требуют углубления столбов и увеличения прочности и диаметра столбов.

Материалы

Опорные колонны могут быть изготовлены из нескольких видов материалов.

Дерево

Доступный и простой в монтаже материал, который, однако, имеет наименьшую несущую способность и короткий срок службы. Этот вариант можно использовать в качестве фундамента для небольших террас, временных построек, коттеджей.

Оптимальным для деревянных столбов является диаметр 120-200 мм. Перед применением опоры необходимо просушить, покрыть водоотталкивающими и антисептическими пропитками. Это увеличит срок службы столбов. В качестве гидроизоляционного материала используется битумная мастика.

Кирпич

Кирпичные столбы очень распространены. Выкладывают мелкозаглубленные столбчатые основания квадратного сечения с шириной стороны 40-50 см.

Бетон

Бетонные элементы представляют собой монолитные или сборно-разборные основания на основе бетона, армированные стальными стержнями. Стандартное сечение в этом случае составляет 400 мм. Такой вариант подойдет в качестве основы для капитального строительства.

Трубы

Трубчатые элементы представляют собой металлические трубы, уложенные в землю и заполненные внутри бетонным раствором. В качестве армирования используется арматура.

Расчеты

Определение количества свай и их длины производится по расчетной документации. Для участков с достаточно устойчивым грунтом достаточно опор длиной 2500 мм. При строительстве объекта на неровной местности высота опоры учитывает перепады высоты грунта. При строительстве на сильноподвижном грунте высота опоры должна быть такой, чтобы она доставала до твердых слоев грунта плюс 15-20 см.

Количество опор можно рассчитать, сложив все нагрузки на фундамент. Для этого рассчитайте нагрузку (вес) 1 м3 стенового материала и умножьте этот показатель на количество кубов всего помещения. Этот коэффициент суммируется с весом пола, потолков, окон и дверей, кровли, а также внутреннего оборудования (мебели, отделочных материалов, оборудования, коммуникаций).

Далее коэффициент нагрузки умножается на коэффициент надежности (это постоянная величина по СНиП). Полученное число нужно разделить на значение несущей способности одной опоры.

Следует учитывать, что необходимо монтировать столбы в углах, точках пересечения перегородок.

Расстояние между столбами выдерживается в пределах 100-250 см. Чем тяжелее объект, тем меньше расстояние выдерживается между опорами. Не рекомендуется увеличивать шаг более чем на 250 см, так как в этом случае снижается прочность готовой постройки.

Для деревянных зданий рекомендуется ставить столбы с шагом 3 м, для зданий из пено- и газобетона — 2 м. Для кирпичных домов этот показатель составляет 1,5-1,7 м. Другими словами, для фундамента дома из пеноблоков среднего размера 9х8 м требуется не менее 16 столбов, а деревянного аналога таких же размеров – 12-14 опор.

Этапы монтажа

В целом строительство столбчато-ленточного фундамента делится на 2 основных этапа: создание системы столбов и заливка малозаглубленного конусообразного основания.

Создание проекта

Строительство любого типа фундамента начинается с создания проектной документации. Этой работе предшествуют геологические изыскания (наблюдение и анализ грунта для поиска оптимального типа фундамента). В проекте содержится информация о несущей способности столбов, их размерах, количестве.

Рассматриваемый тип фундамента может быть мелкозаглубленным и глубоким. В первом случае столбы погружают в землю на 40 см, во втором – на 50-70 см ниже уровня промерзания почвы. Выбор той или иной технологии зависит от типа грунта, наличия или отсутствия грунтовых вод, особенностей строящегося объекта.

Пошаговая инструкция установки не слишком сложна.

Подготовка участка

На данном этапе производится уборка мусора с участка, снятие кома плодородного слоя и выравнивание участка. На глинистых грунтах снимают верхний слой и насыпают слой песка, который утрамбовывают и выравнивают.

Разметка участка

Для этого используйте колышки и моток видимой веревки или нити. Нити необходимо натянуть на расстоянии, которое соответствует ширине будущей ленты фундамента. Важно следить за пересечением нитей в углах; она должна быть строго перпендикулярна. Разметку производят в местах прохода и пересечения внутренних перегородок, в углах, а также в местах, подверженных максимальным нагрузкам.

Создание траншеи и шпунтов под столбы

В месте расположения ленточного фундамента необходимо вырыть траншею глубиной около 400 мм. Ширина траншеи должна быть на 70–100 мм больше глубины.

В местах повышенных нагрузок (согласно проектной документации) делаются пазы, куда потом будут проседать опорные столбы. Их диаметр рассчитывается исходя из нагрузки на фундамент. Чем он выше, тем большего диаметра должны быть столбы. Для создания углубления используется сверло. Если углубление достаточно длинное, то сначала его выполняют дрелью, затем шурупом.

При закладке столбов на глубину более 100 см необходимо соорудить подпорки из прочных досок, которые предотвратят осыпание грунта. Если глубина фундамента менее 100 см, от использования подпорок можно отказаться.

На дно каждого углубления насыпается песок толщиной 10 см. При большей глубине заложения основания толщина песчаной «подушки» достигает 30-40 см.

Установка опор

На этом этапе стойки опускают в подготовленные углубления. Чаще всего используются трубы, которые заливаются бетоном. Предварительно трубы гидроизолируют, например, оклейкой двойным слоем рубероида. После этого трубы до упора уходят в углубления, после чего проверяется их вертикальная направленность.

Следующий этап – армирование трубы. Для этого используется каркас из арматурных стержней диаметром 12-14 мм и вязальной проволоки. Полученный каркас должен на 12-20 см выступать из трубы.

После этого готовится бетонный раствор, который предварительно заливается в свободное пространство между стенками углубления и трубами. Высота заливки около 20 см. Затем заполняется полость внутри труб.

После того, как раствор наберет необходимую прочность, приступайте к монтажу ленточной части. Сначала к выступающим из труб элементам арматуры необходимо приварить каркас из арматурных стержней и вязальной проволоки. Далее собирается опалубка, состоящая из досок шириной около 150 см и толщиной не более 40 мм. Вместо досок можно использовать фанеру, ДСП или листовой металл.

Внутренняя часть опалубки выстилается полиэтиленовой пленкой или специальной мембраной, которые выполняют функцию гидроизоляционного слоя, а также позволяют получить ровную и гладкую поверхность ленточного фундамента после распалубки.

После этого можно приступать к заливке бетона. Заливку следует проводить за один раз (максимальный перерыв в работе 2 часа) строго в горизонтальном направлении. Вертикальная заливка опалубки приведет к появлению швов и трещин в бетоне до затвердевания раствора.

При заливке важно исключить появление в растворе пузырьков воздуха, которые могут отрицательно сказаться на его прочности. Для этого используются вибропогружатели.

После этого бетону нужно дать время набрать прочность, предварительно защитив его укрывным материалом. Как правило, фундамент заливают летом, поэтому не исключена вероятность его пересыхания. Предотвратить это поможет периодическое увлажнение поверхности бетона в течение первых 1,5-2 недель твердения. В холодное время года рекомендуется прокладывать нагревательный кабель по всей поверхности бетона на весь период твердения.

По истечении указанного времени производится демонтаж фундамента, его гидро- и теплоизоляция. Оставшееся пространство траншеи засыпается грунтом, после чего можно приступать к остальным работам.

Информацию о том, как рассчитать столбчато-ленточный фундамент, смотрите ниже.

Какие типы фундаментов наиболее распространены при проектировании зданий?

Независимо от того, какой тип конструкции вы создаете, крайне важно правильно заложить фундамент. Существует широкий выбор фундаментов, и тот, который лучше всего подходит для вас, будет зависеть от размера и конструкции вашего здания, от того, где оно расположено, и от типа почвы, на которой оно покоится. Ниже мы рассмотрим наиболее распространенные виды неглубоких и глубоких фундаментов, чтобы помочь вам лучше понять, какой тип лучше всего подойдет для вашего следующего проекта.

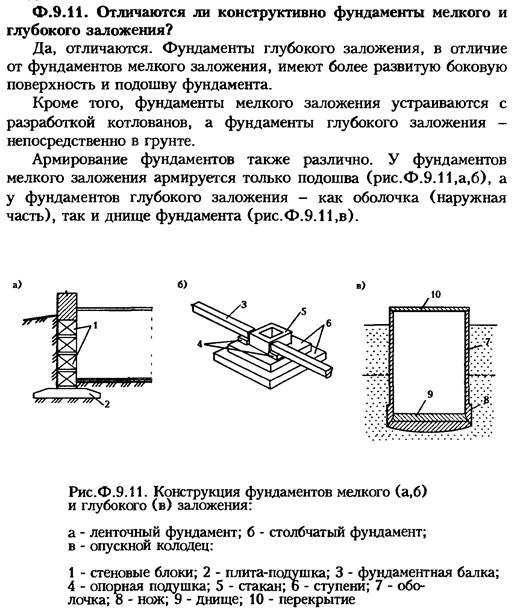

Неглубокие и глубокие фундаменты

Прежде чем мы углубимся в конкретные типы фундаментов, важно сначала обсудить различия между двумя основными категориями фундаментов: неглубокие фундаменты и глубокие фундаменты .

Поскольку они более экономичны и подходят для большинства применений, мелкозаглубленные фундаменты определяются как фундаменты глубиной от одного до трех метров от естественного уровня грунта и являются наиболее распространенным типом, используемым сегодня. В тех случаях, когда пласты почвы слишком глубоки, чтобы их можно было достать при раскопках, а также в случаях, когда грунт слишком мягкий или имеет слишком низкую несущую способность, требуются глубокие фундаменты.

Типы неглубоких фундаментов

Существует несколько видов мелкозаглубленных фундаментов. Рассмотрим подробнее:

Изолированный фундамент

Фундамент с изолированным фундаментом является наиболее популярным типом фундамента и опирается на бетонные подушки для поддержки отдельной колонны. Они идеально подходят для более легких конструкций, но для более крупных зданий может потребоваться более усиленный фундамент.

Комбинированный фундамент

Комбинированный фундамент очень похож на изолированный фундамент, поскольку бетонные подушки более обширны и предназначены для поддержки более чем одной колонны. Эти типы идеально подходят для ситуаций, когда фундаментные колонны расположены слишком близко, чтобы помочь каждой из них с отдельной прокладкой.

Ленточный фундамент

В ленточном фундаменте изолированные концентрические и эксцентриковые фундаменты соединяются с помощью ленточной балки. Эта ленточная балка предназначена для выравнивания распределения несущей нагрузки на грунт в тех случаях, когда из-за ограниченного пространства требуются эксцентриковые опоры.

Ленточный фундамент

Ленточный фундамент подразумевает создание устойчивого основания, поддерживающего несущую стену. Эта бетонная полоса обычно в два раза шире стены, которую она несет, но может быть еще более универсальной в конкретных приложениях.

Плотный фундамент

Плотный фундамент, также известный как матовый фундамент, состоит из толстого бетона, который выдерживает весь вес конструкции. Сплошной фундамент является самым прочным типом мелкозаглубленного фундамента и используется для больших зданий с большой нагрузкой на колонны.

Типы глубокозаглубленных фундаментов

Как и мелкозаглубленные фундаменты, существуют различные виды глубоких фундаментов. К ним относятся:

Забивные сваи

Фундамент с забивными сваями строится путем забивания бетонных и стальных двутавровых балок или трубчатых стальных свай глубоко в грунт, чтобы выдержать вес фундамента. Это самый доступный тип фундамента, но он может быть неприменим в местах с валунами или камнями.

Шнековые шнековые сваи

Фундамент из шнековых шнеков (CFA) строится путем бурения отверстий в земле перед быстрым заполнением промежутков заливным бетоном и усилением бетонных свай с помощью предварительно устроенного каркаса, спрессованного над мокрым грунтом. конкретный. Поскольку сваи CFA не требуют сжатия грунта, они имеют более высокую несущую способность по сравнению с забивными сваями.

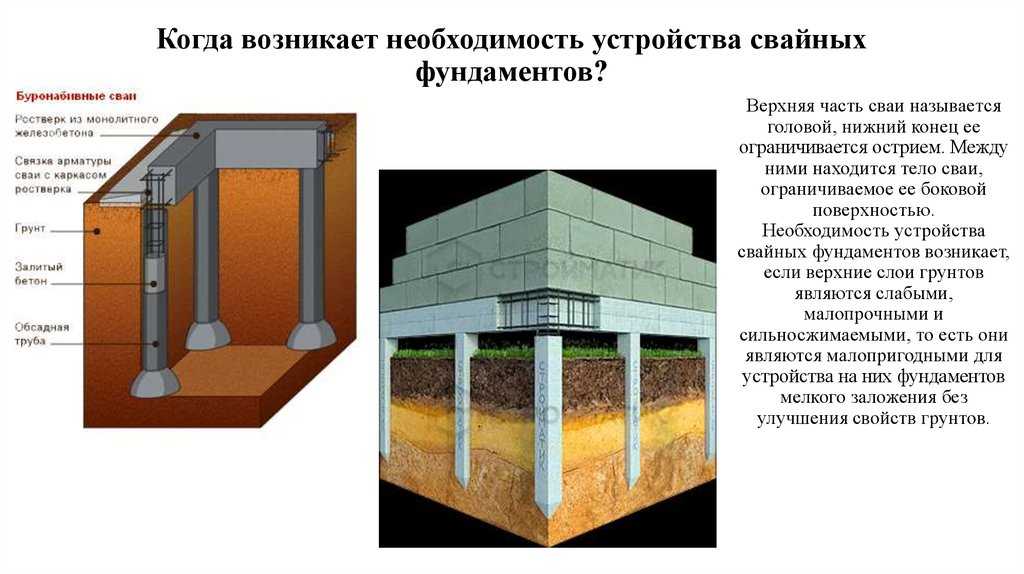

Буронабивные сваи

Фундаменты из буронабивных свай являются наиболее распространенным типом глубоких фундаментов, сооружаемых путем бурения отверстий в грунте перед установкой в ​​них предварительно сооруженных бетонных свай. Так как валы размещаются в предварительно пробуренном месте, а не вбиваются непосредственно в землю, шум и вибрация не вызывают беспокойства, что делает буронабивные сваи более подходящими для скалистых участков.

Мини-сваи

Мини-сваи представляют собой разновидность буронабивных свай меньшего диаметра, что делает их подходящими для ограниченного пространства, где не требуется высокая несущая способность.
