Фундамент столбчатый бетонный: Бетонные столбики для фундамента

🔨 виды опор, плюсы и минусы, возведение своими руками, отзывы.

Из данной статьи вы узнаете, какими преимуществами и недостатками обладают опорно-столбчатые основания, мы детально рассмотрим технологические особенности фундаментов данного типа и разберемся с основными нюансами строительства опорно-столбчатых оснований своими руками.

Оглавление:

• Виды опорно столбчатых оснований
• Опорно-столбчатый фундамент плюсы
• Недостатки опорно-столбчатого фундамента
• Опорно-столбчатый фундамент из бетонных блоков
• Возводим своими руками
• Отзывы про опорно-столбчатый фундамент

В мелкомасштабном строительстве, при возведении небольших зданий из дерева либо каркасных панелей, к обустройству опорно-столбчатых оснований прибегают достаточно часто.

Рис. 1.1: Опорно-столбчатый фундамент из ФБС блоков

Совет эксперта! популярность данного вида фундамента обуславливается его экономичностью как в плане финансовых расходов, так и в плане затрат времени, которое необходимо для создания опорно-столбчатого основания.

Существует несколько видов опорно-столбчатых оснований, каждый из которых обладает своими преимуществами и недостатками. Рассмотрим основные из них:

• Кирпичные;

Это наиболее простой вариант, который отлично подойдет для строительства легких домов на плотном грунте (супеси либо сухая песчаная почва) с низким уровнем залегания грунтовых вод. Несущей способности кирпичных стоек будет достаточно для любых хозяйственных помещений и для небольших одноэтажных домиков из дерева.

Рис 1.2: Строительство опорно-столбчатого фундамента из кирпича

• Столбчатые опоры из стальных труб;

Забетонированные металлические трубы обладают наибольшей несущей способностью среди всех видов столбчатых опор. Для строительства опорно-столбчатого фундамента используются трубы с толщиной стенки минимум в 4 миллиметра, при обязательным является покрытие труб антикоррозийной грунтовкой по металлу, которая необходима для защиты стали от повреждений под воздействием грунтовых вод.

• Столбчатые опоры из асбестовых труб;

Асбестовые трубы в строительстве столбчатых фундаментов используются в качестве наиболее дешевого варианта. При возведении основания трубы заполняются бетоном и при необходимости армируются арматурным каркасом из прутьев диаметром 10-12 мм.

Это важно! Опорно-столбчатое основание из асбестоцементных труб, помимо плотных грунтов, хорошо зарекомендовало себя на рыхлой, склонной к сдвигам почве.

Рис 1.3: Опорно-столбчатый фундамент из асбоцементных труб

• Столбчатые опоры из монолитного бетона;

Для строительства монолитных столбов предварительно создается опалубка из досок, в которую помещается армокаркас и заливается бетон. Для фундаментов данного типа крайне необходимым является наличие уплотняющей подсыпки из песка и щебня, которая будет препятствовать как выталкиваю столбов из грунта в результате морозного пучения, так и усадкам под весом здания.

Рис 1.4: Монолитный бетонный опорно-столбчатый фундамент

• Из фундаментных бетонных блоков;

За счет большого размера бетонных блоков такой фундамент можно возвести в кратчайшие сроки (за 1-2 дня), при этом вам не нужно ждать отвердевания бетонного раствора, как в случае с трубными стойками, а к дальнейшему строительству можно приступать уже на следующий день после монтажа фундамента.

• Из дерева;

Для строительства опорно-столбчатого фундамента могут использоваться бревна, однако ввиду множества недостатков данного материала (подверженность гниению, воздействиям грунтовых вод и невысокой несущей способности) такой вид оснований встречается достаточно редко.

Рис 1.5: Опорно-столбчатый фундамент из бревен

Опорно-столбчатый фундамент плюсы

Для начала разберемся, в каких условиях имеет смысл обустраивать опорно-столбчатые фундаменты.

Применение любого вида столбчатых оснований ограничено весом возводимого здания — такие фундаменты не предназначены для строительства тяжелых кирпичных либо бетонных домов.

Рис. 1.6: Строительство дома из бруса на опорно-столбчатом фундаменте

Совет эксперта! На опорно-столбчатом фундаменте может строиться баня, небольшой дом, гараж, хозяйственное помещение либо летняя беседка.

Среди характерных преимуществ всех типов опорно-столбчатых оснований можно выделить:

• Минимальные сроки строительства — полноценный опорно-столбчатый фундамент может быть возведен за 2-3 рабочих дня;
• Минимальная стоимость, в сравнении с ленточными и плитными основаниями, обусловленная значительно меньшим количеством требуемых материалов;
• Возможность обустройства своими руками, без привлечения спецтехники;
• Неплохая устойчивость к морозному пучению почвы, за счет чего к обустройству опорно-столбчатых фундаментов рационально прибегать при строительстве вспомогательных зданий на грунтах с большой глубиной промерзания;

• Невысокая несущая способность ограничивает потенциал применения — подходит только для легких построек;
• Минимальная устойчивость к горизонтальному передвижению грунта, в результате чего велик риск перекашивания столбов — такой фундамент требует наличия надежной обвязки ростверком;
• Опорно-столбчатый фундамент не предусматривает возможность создания цокольного этажа либо подвала.

Рис 1.7: Каркасный дом на опорно-столбчатом фундаменте из ФБС

Наиболее распространенным видом опорно-столбчатых оснований является фундамент из бетонных блоков, для создания которого используются железобетонные либо керамзитобетонные блоки промышленного производства.

Железобетонные блочные конструкции обладают большим весом (до 3 тонн), из-за чего их укладка выполняется строительными кранами (на поверхности блока предусмотрены специальные петлеобразные зацепы). В мелкомасштабном строительстве такие блоки применяются крайне редко.

Керамзитобетонные блоки обладают гораздо меньшими размерами и весом, создание столбчатого основания с применением таких блоков может выполнятся своими руками.

Совет эксперта! Наиболее востребованным в частном строительстве является блок ФСБ 20*20*40 см, вес которого не превышает 30 килограмм.

Рис 1.8: Строительство фундамента из ФБС блоков

Технология возведения опорно-столбчатого основания предусматривает шаг столбов в 2-3 метра (шаг может быть меньшим, если здание строится на проблемной почве), при этом опорные столбы должны равномерно размещаться по периметру стен постройки и обязательно присутствовать в точках пересечения стен и по углам дома.

Высота одного столба может варьироваться в зависимости от уклона строительного участка — согласно технологии, на местности с естественным уклоном опоры должны иметь неравномерное заглубление в грунт, нередки случаи, когда с одной стороны здания опорный столб сделан из двух ФБС блоков, а с другой — из пяти.

Рис 1.9: Схема расположения столбчатых опор

Опорно-столбчатые фундаменты из ФБС, как правило, создаются с минимальным уровнем погружения в почву (в пределах 15-30 сантиметров). Обязательным условием является наличие уплотняющей подушки из песка и щебня, толщина которой должна быть не менее 20 сантиметров (по 10 сантиметров на каждый слой).

Совет эксперта! Уплотняющая подушка, перед монтажом столбов, бетонируется. Это необходимо для того, чтобы опорная поверхность была жесткой и не просаживалась под весом фундамента и самого здания.

При кладке бетонных столбов ФБС блоки соединяются с помощью цементно-песчаного раствора либо специального клеевого состава. По завершению монтажа столбы покрываются гидроизоляционным материалом — толью либо рубероидом и начинается обустройство обвязки.

Ростверк на опорных столбах из ФБС блоков может выполнятся в виде монолитной железобетонной ленты, или представлять собою сборную конструкцию из бруса, двутавровой балки либо швеллера.

Рассмотрим основные этапы строительства опорно-столбчатого фундамента из ФБС блоков своим руками:

• Подготовительные работы — участок очищается от растительности и мусора, удаляется верхний плодородный слой грунта на глубину одного штыка лопаты;
• Разметка — согласно проектным данным на почву переносятся контуры стен дома, по которым отмечаются места расположения опорных столбов. Разметка выполняется с помощью вбиваемых в землю колышек из арматурных обрезков и натянутой между ними бечевки;

Рис 2.0: Разметка участка под фундамент

• Земляные работы — далее необходимо откопать ямы, в которых будут располагаться опорные столбы.

Совет эксперта! Глубина ям должна быть больше проектной длины столбов на 25 сантиметров, которые потребуются для обустройства уплотняющей подушки и отливки ее бетоном.

• Подсыпка — в ямы засыпается 10-ти сантиметровый слой песка, который проливается водой и утрамбовывается, поверх песка размещается слой мелкого щебня аналогичной толщины;

Рис 2.1: Схема уплотняющей подсыпки под фундамент

• Бетонирование — в ямы заливается цементно-песчаный раствор на основе цемента марки М300, поверхность которого тщательно выравнивается, после чего выжидается 2-3 дня до остаточного отвердевания бетона;
• Кладка блоков — кладка ФБС выполняется с использованием аналогичного цементно-песчаного раствора, по завершению кладки высота столбов выравнивается по одному уровню и блоки покрываются рулонным гидроизоляционным материалом либо обмазываются битумной мастикой. Затем выполняется обратная отсыпка свободного пространства в ямах, при этом почва дополнительно уплотняется ручной трамбовкой;

Рис 2. 2: Отсыпка столбчатых опор из ФБС блоков песком

• Обустройство обвязки — при строительстве легких зданий рациональнее всего обвязывать столбчатый фундамент брусом, для этого на стыкующихся краях бруса необходимо выпилить пазовые соединения и уложить брус по конкуру фундамента так, чтобы соединяющиеся концы бруса лежали на опорных столбиках. Фиксация ростверка на столбах выполняется с помощью саморезов.

Рис. 2.3: Обвязка опорно-столбчатого фундамента брусом

Опорно-столбчатый фундамент — отзывы

Предлагаем вашему вниманию отзывы людей, обладающих опытом строительства опорно-столбчатого фундамента.

Олег, 30 лет, Москва:

«На опорно-столбчатом фундаменте возводил деревянную баню. Здание стоит уже почти три года, за все время никаких проблем с фундаментом замечено не было. На мой взгляд, данное основание — идеальный вариант фундамента для любых мелких построек из дерева. Выбирая материал для создания опорных столбов я рекомендую использовать ФБС блоки — они большие, за счет чего время кладки значительно сокращается, и при этом прочные и надежные, в сравнении с тем же кирпичом либо асбоцементными трубами. «

Геннадий, 32 года, Зеленоград:

«Около двух недель назад завершил строительство летней кухни — небольшого одноэтажного здания на две комнаты из каркасных панелей. На все ушло меньше недели, причем все работы — от фундамента до кровли я выполнял своим руками (помогал брат).
Решили делать опорно-столбчатый фундамент из-за его дешевизны и минимальных затрат времени на обустройство. Для создания столбов использовал ФБС блоки 20*20*40 см, кладка выполнялась на обычный песчано-цементный раствор. Результатом более чем доволен. Рекомендую.»

Наши услуги

Мы базируемся на услугах: забивка свай, лидерное бурение, забивка шпунта, а так же статических и динамических испытаниях свай. В нашем распоряжении собственный автопарк бурильно-сваебойной техники, на данный момент мы готовы поставлять сваи на объект Вашей стройки с дальнейшим их погружением на строительной площадке. Цены на забивку свай представлены на странице: цены на забивку свай. Для заказа работ по забивке железобетонных свай, оставьте заявочку.

Столбчатый фундамент — Особенности и применение

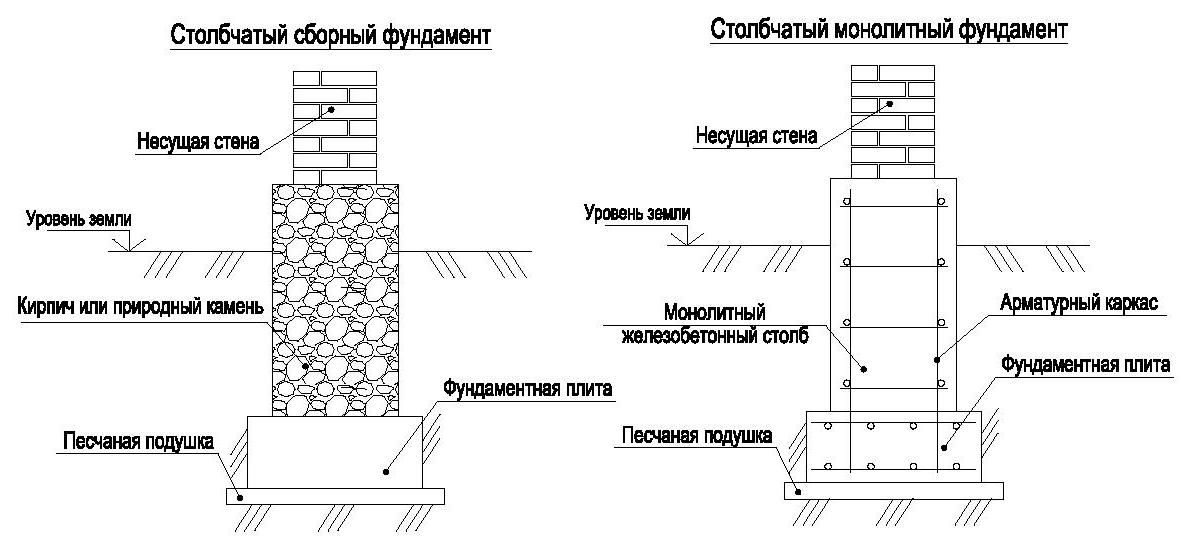

По конструкции столбчатый фундамент — это столбы, залитые бетонным раствором в земле. Они не связаны между собой, но находятся на одной линии, уровне. Площадь соприкосновения такого основания значительно меньше, что сокращает его несущую способность. В отличие от ленточного или монолитного, этот вид намного дешевле, но и его применение ограничено.

Применение столбчатого фундамента

Тяжелые сооружения требуют особых по своей прочности оснований. Чаще всего для домов, где грунт сыпучий или подвижный используют ленточные конструкции фундамента. В сейсмически опасных зонах применяют монолитный (плитовой) фундамент. Столбчатые фундаменты в основном используются для облегченных конструкций сооружений:

1. Постройки из легких материалов: (газоблок, пенобетон).
2. Деревянные дома.
3. Облегченные постройки: (сараи, каркасные гаражи, беседки).
4. Промышленные сооружения: (цеха, мастерские, склады).

Применение данного вида фундамента допустимо и под постройки из тяжелых типов стройматериала: (шлакоблок, кирпич, камень). При условии, что количество столбов и их площадь соприкосновения окажется достаточной для массы постройки.
Столбчатый фундамент применяют для одноэтажных зданий. Для тяжелых построек применение допустимо, когда грунт твердый: горные породы, твердая глина.

Если же почва слабая — лучше использовать железобетонные сваи. Свайный фундамент отличается быстротой возведения, благодаря специальной технике и бригаде специалистов .

Особенности фундамента из столбов

Основание, состоящее из столбов строится из:

• Кирпича
• Дерева
• Армированного бетона

Самый распространённый и надежный это фундамент из железобетона. Столбы должны быть обязательно под каждым углом дома, и где будут простенки. Шаг столбов — не менее 1 м, а максимальный не более 2 м.
Чтобы заложить столбчатый фундамент из бетона, потребуется соблюсти определённые требования:

1. Сделать правильные замеры будущего фундамента, с помощью рулетки и уровня нивелира.
2. По натянутому шнуру вбивают колышки, где будут столбы фундамента.
3. Выкапывают ямы глубиной от 0,5 м и более. Ширина должна быть от 200 до 300 мм.
4. В эту яму помещают связанный из арматуры и металлических хомутов каркас.
5. Между землей и каркасом прокладывают слой рубероида — это гидроизоляция.
6. Последний этап — заливка бетоном.

Стоит следить за уровнем столбов и на какое расстояние от земли они должны подниматься. Это зависит от типа постройки. Деревянные дома поднимают над землей на полметра, чтобы помещение не сырело и не гнило.

Фундамент столбчатый из кирпича:

1. Сделать замеры и определить, где будут столбы.
2. Роют углубления глубиной от полуметра, ширина ям под кирпич будет больше: 40; 50 см.
3. Закладывают каркас из арматуры и железных хомутов.
4. Обкладывают каркас кирпичом на цементном растворе.
5. Делают гидроизоляцию кирпича с помощью гудрона или рубероида.
6. Заливают бетон.

Фундамент из дерева возводят из деревянных столбов диаметром 300 мм.  Их вкапывают в землю, предварительно обработав антисептиком и жидким гудроном. Подойдет только для легких строений: сарай, баня.

пошаговая инструкция. Строительство столбчатого фундамента с маляром. Что такое скрик, виды столярных изделий. Как сделать столбчатый фундамент своими руками.

Столбчатый фундамент, как правило, выбирают, когда приходится работать с ненадежными грунтами или просто хочется сэкономить на строительстве, не жертвуя качеством. Фундамент с малярным считается оптимальным вариантом для возведения зданий легкой и средней тяжести – домов из пеноблоков или каркасного типа, бань, террас и т. д. В этой статье мы расскажем вам все о том, как построить столбчатый фундамент своими руками.

: Что такое Routersk

Перед тем, как приступить к практике, рекомендуем изучить теорию, чтобы понять, как устроен фундамент. О лакокрасочном покрытии многие знают только то, что это укрепляющая конструкция из балок, расположенных на сваях или столбах. Но мало кто вникает в детали и выясняет его истинное функциональное предназначение.

Задачей лакокрасочных работ является равномерное распределение и передача нагрузки от стен на сваи, чтобы те в свою очередь передавали нагрузку в грунт. Таким образом, коробка дома более устойчива и может прослужить без ремонта долгие годы. Словом Ремонт — Так как Скарлет не относится к почве (за исключением раструбного типа), снижается риск санации, коррозии и поражения насекомыми-паразитами. Однако это не значит, что можно обойтись без гидроизоляции, но о ней чуть позже.

На опалубке-деревяннике съемное дно, образующее гладкую нижнюю поверхность, приподнятую над грунтовыми балками. Серьезных отличий в изготовлении красок разных видов по большому счету нет — они заключаются только во временных и трудозатратах.

Иногда можно услышать, как фундамент с маляром путают со столбчато-поясным из-за внешнего сходства, но между этими сооружениями есть ряд серьезных отличий в плане строения и назначении. Таким образом, бетонная опора ленточного фундамента всей своей массой лежит на Земле. Бывает, что в этой конструкции есть стойки, но они служат не для передачи нагрузки, а для увеличения несущей поверхности и лучшей устойчивости. Скаркун не только объединяет все сваи, но и равномерно распределяет нагрузку между ними.

Типы конструкций

В зависимости от строения конструкции различают несколько видов столярных изделий. Каждый из них имеет индивидуальные эксплуатационные характеристики и назначение.

Виды изделий из дерева:

1. Сборно-монолитные элементы могут выполняться стальными 2-х балочными балками или сварными перемычками. Недостаток этого вида в том, что его достаточно сложно собрать, особенно если вы решили делать фундамент своими руками. Недостаточно очень жестко поднять и установить балки, так еще и места крепления часто подтачивают — прочность сварных соединений всегда меньше прочности самих балок. К тому же незащищенный металл начинает быстро ржаветь. Русская сборная предназначена для временных или недолговечных построек – загородных домов, беседок или веранд. Он прослужит от 10 до 20 лет, после чего можно будет построить что-то более надежное.
2. Бригада в основном используется в промышленном строительстве и при возведении многоэтажных домов. Скарлет – это «конструктор» из заранее подготовленных литых деталей, оснащенный «замочками» и застежками. В процессе укладки он становится монолитным. Стоимость такого фундамента впечатляет, к тому же потребуется участие серьезной строительной техники и профессиональные навыки. Этот способ не подходит для частного домашнего хозяйства, так как слишком сложен и дорог.
3. Монолитная — конструкция представляет собой замкнутую балку или сплошную плиту, соединяющую все сваи. Монолитные фундаменты бывают высокими, низкими и проглоченными (об этом — в следующей главе). Этот вид чаще всего используется в малоэтажном строительстве.

Типы изделий из дерева

Итак, для частного строительства лучше всего подходят монолитные фундаменты, так как монтаж их достаточно прост, а стоимость сравнительно невысока. Как уже было сказано, литой фундамент может быть высоким, низким и заколдованным. Рассмотрим каждый из видов более подробно и выясним, в чем между ними отличия.

Фундаментальное устройство с маляром:

1. Высокий — самый распространенный тип фундамента. Его популярность объясняется рациональностью – Ruraltar находится в 10-20 см от поверхности Земли, что делает его менее уязвимым и долговечным. Высокий алый устанавливают на пузырчатых почвах, чтобы весной грунт, приподнявшись, не деформировал фундамент. Земля вымывается вдоль свай, не затрагивая основания. Минус этого типа – отсутствие теплой воздушной подушки из-за незаполненной пустоты между Землей и перекрытием. Для средних широт России такое положение вещей не очень выгодно, поэтому необходимо дополнительно утеплять основание. Кроме того, в доме с высокой деревянной обвязкой на сваях не получится сделать цокольный этаж – погреб придется строить отдельно.
   Для тех, кто живет на юге, такой вариант постройки дома более чем удобен — дополнительная вентиляция пола, исключающая сырость, коррозию и обеспечивающая прохладу летом. В Японии и Китае большинство частных домов строятся именно на высоком каркасе. Еще одно преимущество – можно залезть под дом, чтобы исследовать целостность фундамента и при необходимости отремонтировать его. Летом под домом можно сушить урожай, хранить садовый инвентарь.

2. Низкий — этот тип деревянных изделий устанавливается на поверхность. Для этого из-под опалубки вынимают 10-15 см земли, чтобы балки или плита висели над этой воздушной подушкой, но не касались грунта. Таким образом можно ликвидировать пространство под домом, которое зимой «ворует» тепло и сэкономить на теплоизоляции. Но в этом случае невозможно обеспечить доступ к зданию, поэтому необходимо изолировать воздушную пробку как следует в растворе, чтобы вальдшнеп не лежал на голой земле, а земля не появлялась внутри разнородного пространства. . Если этого не сделать, то уже весной во время обработки почвы можно увидеть последствия. Защитные накладки для подушки безопасности нельзя крепить к самому фундаменту — они должны лежать отдельно, чтобы Земля могла спокойно их поднимать и опускать, не затрагивая положение запястья.

3. Контурный – этот вид фундамента популярнее всех остальных. Делают это следующим образом: по всему периметру здания на месте возведения будущих стен выкапывают траншею, как для несгоревшего ленточного фундамента, устанавливают сваи так, чтобы выступы торчали, делают опалубку, дно которой находится ниже поверхности земли и залит бетоном. Под опалубку также следует поставить шпингалет. Дом, построенный на таком основании, будет очень теплым, но лучше строить его на устойчивых непустынных грунтах.


Подготовительные работы

Звезда популярны не только из-за их финансовой выгоды, но и потому, что их можно соорудить своими руками без подготовки. Объем работ таков, что с ними можно справиться в одиночку или с 1-2 помощниками без привлечения тяжелой строительной техники. Но чтобы все получилось, требуется не только закупить материалы и выделить свободное время, но и все правильно переплавить.

Расчет столбчатого фундамента

Чтобы фундамент был прочным и смог выдержать тяжесть коробки дома, необходимо провести тщательные расчеты. Приводим вариант расчета столбчато-монолитного основания из железобетона на примере дома со стенами 3х5 м и высотой 3 м.

Прогресс:

1. Для такого дома необходимы квадратные столбы длиной 50 см и высотой 100 см.
2. Скарлет для такой основы в ширину будет 30 см, а в высоту — 20 см.
3. Дом из блоков крыши на деревянном каркасе, обшитом шифером. Полы и мансарда — деревянные. Всего на строительство уйдет около 5 кубометров дерева и 23 листа шифера.
4. Предположим, сопротивление грунта — 3. При таком условии вам потребуется установить под каждой стеной 4 угловые колонны и столько же столбов, расположенных по центру.
5. Так как длина и ширина по 50 см, а высота по 100 см, посчитаем объем столба: 0,5*0,5*1=0,25 куб. Отсюда следует, что общий объем всех 8 столбов составит 2 кубометра (0,25*8).
6. Плотность бетона в среднем составляет 2500 т/1 куб.м. Общий вес колонны — 5 тонн (2500*2).
7. Для расчета каркаса требуется знать сумму длин всех стен дома: 5*2+3*2=16 м.
8. Рассчитаем объем каркаса: 0,2*0,3*16=0,96 куб.м.
9. Вес изделия из дерева: 0,95 * 2500 = 2400 кг.
10. Для расчета объема и массы стен необходимо будет узнать площадь торца одного блока, когда он лежит на ребре – 0,18 кв. м. Предположим, общая площадь составляет 48 квадратных метров. м, так можно узнать количество блоков, необходимых для строительства: 48/0,18=266,6 (округлить до 267) блоков.
11. Масса одного блока 30 кг, значит можно узнать стены стен: 30 * 267 = 8010 кг.
12. Масса 5 кубометров древесины равна 4 тоннам, вес шифера 598 кг. Складываем все данные и получаем вес дома дома — 20 тонн.
13. Складываем массу всех рассчитанных таким образом внутренних стен и перегородок и узнаем площадь опоры столбов по формуле: 2,5т * 8 = 20000 кв. см.
14. Чтобы рассчитать массу дерева, умножьте плотность выбранной древесины на общий объем. Так как в нашем примере 5 кубометров сосны, производим расчет: 2500*8=20 000 кв. см.
15. Разделить массу дерева на площадке опоры дома: 20000/20000=1 кг на 1 кв. См. при условии, что грунт имеет сопротивление, равное 3, количество столбиков соответствует норме.

План фундамента

Ни один фундамент, даже самый простой, не строится без плана. Его изображают в виде горизонтальной плоскости, где разрез проходит над подошвами столбов, но ниже поверхности почвы. На плане должно быть четко показано основание фундамента — раскладка блоков, загрузочная или загрузочная бетонная подушка и т. д. Если в доме планируется сделать цокольный этаж, то на чертеже необходимо изобразить его контур так, чтобы стены опирались на Фонд. Фундамент отмечен на линейной схеме тоньше линии подушки.

На чертеже должны быть представлены оси координат и размеры, по которым можно определить расстояние между колоннами, привязку элементов, уровень закладки подушкообразной кладки, а также марку элементов сборные конструкции.

Если вы сомневаетесь, что сможете произвести расчет каркаса свайного фундамента самостоятельно, лучше доверьтесь специалистам. И если при найме рабочих на застройку территории можно сэкономить, то создание плана лучше по возможности задержать.

После составления чертежа проведите разбивку плана. Грубо говоря, это перенос основных размеров с чертежа «в поле». Для этого сделайте замеры, определив площадь будущего дома, снимите плодородный слой почвы, воткните колышки в конструкции столбов и стен и протяните между ними веревку.

Столбы устанавливаются в 1-2 м от основной конструкции. От планируемых стен здания до колонн параллельно должны быть прибиты доски или рейки, на которых нужно указать размеры штырей и траншей для стен.

В обязательном порядке проверьте ровность углов прямоугольного основания. С помощью теодолита проверьте разметку на дне траншеи, особое внимание уделите углам дома и местам пересечения лент. Разметка на площадке должна полностью совпадать с чертежом, при этом расстояние между столбами не должно быть более 1,5-2,5 м.

При составлении плана фундамента обязательно нужно узнать глубину промерзания грунта, а также уровень грунтовых вод. Большую роль играет характер грунта, так как столбчатые фундаменты рекомендуется ставить на проблемных и неустойчивых грунтах (дает меньшую нагрузку).

Бюджетный вариант: Пошаговая инструкция

Итак, когда все расчеты произведены, а материалы закуплены, можно приступать к возведению фундамента. Ниже мы расскажем, как построить недорогой прочный фундамент для небольших построек, таких как баня или беседка. Подкачивать под такие конструкции массивное основание не имеет смысла, так можно сэкономить время, силы и деньги.

Прогресс:

1. Сделать ямы — проще всего сделать штыри для столбов с помощью котла диаметром 25-30 см. Глубина лунок должна достигать 15-20 см (для не сильно слежавшихся грунтов). Стенки и дно котлована обшивают листовым каучуконосом, вставляют армирующую сетку и заливают цементно-песчаным раствором (цемент М200). В центр каждой ямы вставляется железная арматура с запасом 10 см. Вместо бегунка можно использовать строительные полиэтиленовые пакеты, главное не дать раствору цемента впитать грунт.

2. Установка столбов – внутрь асбестоцементной трубы диаметром 10 см укладывается 2 арматуры диаметром 1-2 см и устанавливается на «башмак». Трубы заливают той же песчано-цементной смесью, переходя на ее железный стержень, чтобы не оставалось пустот. Сверху устанавливается болт или кусок арматуры.
3. Повторное бурение — для полной заливки бетона в столбы необходимо будет подождать 4-7 дней, после чего можно приступать к повторному бурению. На этот раз ямки варенья делают ниже глубины промерзания грунта и быстро вставляют в них столбы, чтобы они не появились. Остальные пустышки засыпают грунтом и утрамбовывают.
4. Build Scarc — изготавливается из металла, железобетона или дерева — в зависимости от финансовых возможностей. Главное, обеспечить гидроизоляцию лакокрасочного покрытия и исключить его прямой контакт с землей.

Прочный фундамент: пошаговые инструкции

Способ устройства свайного фундамента с маляром, изложенный ниже, подходит для малоэтажных жилых домов из блоков, кирпича, бетона или дерева. Сваи тоже можно сделать из любого материала, но самый практичный и прочный – железобетон.

Прогресс:

1. Подготовка участка — срезается плодородный слой почвы (примерно 20-30 см) вместе с растительностью для очистки участка по всей площади будущего дома. Если у вас на участке природная глина, имеет смысл сделать гравийно-песчаную подушку для обеспечения дренажа. Толщина подсыпки зависит от физико-химических характеристик грунта – чем он неустойчив, тем толще подушка. Все неровности нужно убрать и сделать разметку под фундамент (поставить колышки и натянуть веревки).

2. Перенести план дома с чертежа на землю — разместить где какая комната будет работать легче работать.
3. Ешьте ямы — рытье ям происходит точно так же, как и предыдущим способом, но делать их нужно глубже — от 50 см до метра и более (в зависимости от свойств грунта). Если яма глубже 100 см, ее стенки необходимо укрепить подкосами и вкопать с откосами. Глубина лунок должна быть на 30 см больше указанной на чертеже, чтобы хватило места для песчано-гравийной подушки. В ширину их также следует делать немного больше, чтобы без труда поставить опалубку или распорку.
4. Установка опалубки — в целом можно сделать хоть из строительного мусора, но для качественной опалубки используется размер примерно 40х150. Также подойдет ДСП, влагостойкая фанера или оцинкованное железо.

5. Армирование проводят в горизонтальном направлении из стержней диаметром 12 мм в горизонтальном направлении, устанавливая вертикальные перемычки через каждые 20 см (перемычки изготавливаются из проволоки 6 мм). Для связки столбов с каркасом через арматуру необходимо вынести стержни над фундаментом на 10-15 см.

6. Заливка столбов — заливка цементного раствора осуществляется в трубы, уже установленные в котлованах. Укладывать бетон следует слоями толщиной 20-30 см, тщательно проверяя каждый слой на отсутствие пустот. Это можно сделать вручную с помощью железной булавки, но лучше использовать ручной вибратор.
7. Выполните гидроизоляцию – даже если вы строите высокий монолитный фундамент, укладка гидроизоляции обязательна. Для этого столба опоры тщательно зачищают, обрабатывают битумными мастиками и обматывают несколькими слоями рулонного бэкруэроида (или другого рулонного материала). При этом необходимо закрыть не только боковые части, но и верхний конец столба, на который будет устанавливаться руралка.

8. Build Scarc — Строительный шкворень очень похож на заливку ленточного фундамента: между колоннами делают опалубку, под нее устанавливают песчаную подушку, заливают цементно-песчаным раствором, армируют арматурой. После заливки бетона подушку зачищают и организуют гидроизоляционные балки или деревянные элементы (если леса деревянные). Кстати, если для каркаса использовалось дерево, его необходимо предварительно обработать антисептическими и антипиреновыми составами.

Полезный совет

Любая строительная работа связана со своими тонкостями и хитростями. Мы подготовили список полезных рекомендаций, которые помогут вам сделать качественный и долговечный столбчатый фундамент с помощью маляра.

Что нужно знать, чтобы построить прочный фундамент:

1. Устанавливайте столбы не только по углам будущего дома, но и во всех узловых точках (пересечение стен, зазоры между стенами, все углы здания и т.д.).
2. Столбы должны располагаться на расстоянии 1,5-2,5 м друг от друга. Если расстояние будет больше, Скаррет может не выдержать и рухнуть, если меньше — вы потратите неоправданно много строительных материалов и сил.
3. Столбчатые фундаменты с высокой кладкой идеально подходят для участков с неровностями, которые невозможно сгладить. Также их также рекомендуется устанавливать в местах с большой глубиной промерзания грунта или там, где грунтовые воды залегают близко к поверхности.
4. Для небольших легких построек лучше выбирать сборную конструкцию, а вот для жилых и более массивных строений отдавайте предпочтение монолитному фундаменту.
5. Чтобы максимально увеличить срок эксплуатации столбов, сделайте из крепежа несъемную опалубку — так вы не только защитите Скарлет, но и сделаете дом теплее и суше.

3 способа крепления сборных колонн к фундаменту – выберите свой! | Peikko Group

Выбор колонн из сборного железобетона обязательно сделает монтаж каркаса более быстрым и эффективным. Но задумывались ли вы, какое влияние соединение колонн может оказать на общий процесс строительства? Давайте рассмотрим три известных метода соединения колонн.

Гнездовое соединение

Это, несомненно, проверенный и верный метод — в той мере, в какой его использовали даже древние римляне. Они выкопали яму в земле, установили в ней колонну и закрепили колонну цементным раствором из вулканического пепла.

Сегодня процесс более или менее такой же, за исключением того, что отверстие в земле часто заменяют раструбом из бетона. Эта розетка может быть сборной или отлита на месте. В любом случае, колонны необходимо поддерживать и устанавливать в точном положении деревянными клиньями или чем-то подобным. После затирки невозможно вносить какие-либо коррективы, если возникнет такая необходимость.

Стартовые стержни

Начальные стержни Соединение колонн основано на арматурных стержнях, выступающих из фундамента.

В колонне должны быть отверстия для стартовых стержней и раствора. Как правило, это делается на заводе сборных железобетонных изделий во время литья гофрированных труб и т.п. Когда колонна возведена, ее необходимо поддерживать, и вручную залить безусадочный раствор, чтобы закрепить соединение. Необходимо соблюдать осторожность, чтобы правильно расположить колонну, пока затирка затвердевает.

Некоторые рынки требуют, чтобы арматурные стержни выступали из колонны. В этом случае в фундаменте необходимо сделать отверстия для стартовых стержней и цементного раствора.

Болтовое соединение

Как следует из названия, болтовое соединение колонн выполняется с помощью анкерных болтов. Анкерные болты, залитые в фундамент с помощью шаблона, передают силы растяжения, сжатия и сдвига на железобетонную конструкцию основания. Аналоги болтов — башмаки колонн — отливаются в колонны на заводе сборных железобетонных изделий.

Соединение с сопротивлением моменту выполняется быстро путем опускания колонны на место и затягивания гаек с заданным крутящим моментом с помощью доступных ручных инструментов. Процесс установки занимает в среднем 20 минут на одну колонну и требует только крановщика и двух человек на земле.

Соединение завершается заливкой углублений для анкерных болтов и швов под колонной безусадочным раствором. Обратите внимание, что соединение является устойчивым к моменту и безопасным, как только гайки затянуты — нет необходимости использовать клинья и распорки, ожидая затвердевания раствора.

Болтовое соединение также можно использовать для создания соединения колонны с колонной, что невозможно сделать с помощью раструбного метода или стартовых стержней.
