Фундамент столбчато ленточный: Столбчато-ленточный фундамент (ленточно-столбовой), цена строительства

Как построить столбчато ленточный фундамент

Содержание

• 1 Устройство столбчато-ленточного основания
• 2 Строительство фундамента
• 3 Секреты строительства столбчато-ленточного фундамента
  • 3.1 Читайте также…

Столбчато ленточный фундамент сегодня пользуется огромной популярностью. И на это есть достаточно весомые причины. Например, данный вид представляет собой конструкцию, которая состоит из свай и ростверка. Сваи представляют собой железобетонные столбы, которые располагаются в грунте ниже уровня промерзания. Чтобы соединить все сваи между собой, используется ростверк (бетонный пояс), а в некоторых случаях плита, которая заливается непосредственно на сваи. В зависимости от того, какая нагрузка на основание будет оказываться домом, стоит выбирать и конструкцию фундамента.

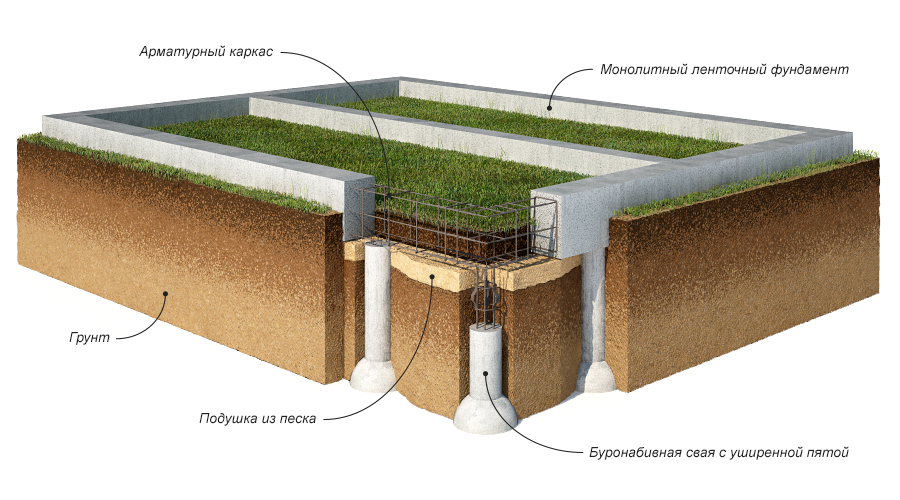

Устройство столбчато-ленточного основания

Соорудить столбчато ленточный фундамент можно самостоятельно, если следовать инструкции и выполнять работу по этапам. Самое главное при устройстве – это соблюдение ровной высоты опорных элементов, которые были установлены в землю, что позволит распределить нагрузку на фундамент равномерно. А чтобы нагрузка дома распределялась максимально одинаково, на все столбы необходимо в обязательном порядке сделать ростверк. Он может быть изготовлен как с монолитного бетона, так и с других строительных материалов.

Столбы-опоры в обязательном порядке должны располагаться в каждом угле дома, а также в местах, где есть несущие конструкции и пересечения всех стен. Дополнительные опоры могут быть установлены в тех местах, где предполагается самый высокий уровень нагрузки.

Основные материалы для выполнения опорных столбов:

• бетонные блоки;
• обработанная древесина;
• трубы металлические;
• бутовый камень;
• кирпич.

Древесина как опорный элемент применяется сегодня очень редко, что связано, в первую очередь, с ее недолговечностью. Особенно это касается моментов, когда она располагается под землей и подвергается постоянному воздействию влаги. Тем не менее, деревянные опоры подойдут для строительства фундамента под легкие конструкции – беседки, веранды. Минимальный диаметр опоры при этом не должен быть меньше 20 см. Перед тем, как такую опору погружать в землю, в обязательном порядке необходимо ее обработать специальным антисептиком.

Довольно часто для строительства опор используют кирпич-железняк. Он в состоянии выдержать достаточно большие нагрузки и прослужить длительное время, поскольку, в отличие от древесины, менее подвержен губительному воздействию влаги.

Самым практичным и надежным вариантом, чтобы сделать столбчато ленточный фундамент  своими руками, является использование железобетонных столбов. Такая конструкция не подвергается воздействию влаги, и в состоянии прослужить не одно десятилетие. На таком фундаменте можно осуществлять строительство даже многоэтажных домов из разного материала. Альтернативной заменой могут стать винтовые сваи, изготовленные из металлической трубы. Такой фундамент сегодня пользуется достаточно большой популярностью.

Строительство фундамента

Столбчато ленточный фундамент под малоэтажные дома выполняется в несколько этапов. К первому можно отнести подготовку строительной площадки, разметку и разработку траншеи, а также скважин.

Разметке стоит уделить особо важное внимание, поскольку от нее будет зависеть симметрия всего дома. Земляные работы займут достаточно много времени, поскольку на рытье одной скважины в среднем понадобится несколько часов. Скважины можно выполнить самостоятельно с помощью ручного бура, а можно задействовать специальную технику, которая выполнит всю работу. Чаще все столбы располагаются на расстоянии друг от друга 1,5-2 метра – это обеспечит хорошую несущую способность основания.

После того, как скважины готовы, можно приступить к их гидроизоляции. Для этой цели стоит применять рубероид, а для достижения большей эффективности можно использовать несколько слоев материала. В основном требования гидроизоляции практически ничем не отличают от изоляции ленточного фундамента (можно просмотреть здесь).

Следующим этапом станет песчаная подушка. Для этого в скважину засыпается песок (дополнительно его можно смешать с гравием) толщиной не менее 20-25 см.

Столбчато ленточный фундамент очень важно армировать. Для этого в каждую скважину стоит опустить заранее подготовленный каркас из арматуры. Использовать стоит арматуру диаметром 10-12 мм. Этого размера будет достаточно, чтобы обеспечить конструкции необходимую жесткость.

Затем можно приступать к монтажу опалубки. Она изготавливается из любого прочного и ровного материала. При правильном и аккуратном монтаже, после того как опалубка будет демонтирована, можно будет повторно ее использовать для подобных работ. Так же, как и в случае со скважинами, на дно траншеи необходимо засыпать слой песка и утрамбовать его.

Завершающим этапом является заливка бетонного раствора и его последующая утрамбовка. Для этой цели стоит использовать специальные вибраторные машины, которые предотвратят образование пустот в фундаменте и снижение его качества.  Когда фундамент полностью застынет, можно приступать к демонтажу опалубки.

Кстати, сборный ленточный фундамент, в отличие от монолитного, собирается из готовых бетонных блоков. Для выполнения работы в таком виде нужно будет использовать автокран, поскольку вес блоков достаточно большой.

Секреты строительства столбчато-ленточного фундамента

Столбчато ленточный фундамент имеет огромное количество преимуществ по сравнению с другими видами. Если правильно выполнить все работы, можно обеспечить себя надежным основанием не на одно поколение.

Чаще всего такой вид используется на грунтах с высоким уровнем промерзания. Это связано с тем, что можно сэкономить существенные средства. В то же время, если в месте строительства проходят очень высоко грунтовые воды, такой вариант лучше не использовать

Главное правило строительства заключается в том, что столбы должны в обязательном порядке быть расположены ниже отметки промерзания грунта. Именно это и делает фундамент ленточный – фл сокращенно – надежным, прочным и популярным как среди частного строительства, так и среди коммерческого.

Cтолбчато ленточный фундамент своими руками, как правильно его залить

Одной из наиболее подходящих конструкций для фундаментов является столбчато-ленточный вариант, который представляет собой установленные по периметру и под несущими стенами здания столбы, которые поверху соединяет лента, или ростверк. Как сами столбы, так и соединяющая их лента может быть сборной или из железобетона (монолитная конструкция с усилением арматурой). Такой тип основания отлично подходит для домов самого разного назначения, а благодаря сочетанию ленты и столбов может быть с успехом организован на любом типе грунта, даже если почва в данной местности подвержена сильному пучению. Поскольку технология создания достаточно проста, то можно сделать столбчато-ленточный фундамент своими руками, не прибегая к помощи подрядчиков. Это не только сэкономит существенную часть средств, но и позволит быть уверенным в том, что столбы сделаны по всем правилам строительства, а ростверк оборудован с соблюдением норм по ширине и глубине.

Содержимое

• 1 Основные достоинства столбчато-ленточного основания
• 2 Как залить своими силами столбчато-ленточный фундамент?
• 3 Ленточно-столбчатый фундамент своими руками, особенности устройства

Основные достоинства столбчато-ленточного основания

К положительным моментам такого вида фундамента относят следующие аспекты:

1. Уменьшенный объем работ по выкапыванию лишней земли. Это особенно характерно для столбчатого основания с ростверком, который находится над землей или вровень с ней: тогда потребуется прокопать ямы только под столбы.
2. При создании такого основания не нужно делать подушку под столбы или ленту, которая обычно устраивается из щебня или песка, когда закладывается простое ленточное основание. Более подробно про особенности и этапы организации подушки под ленточный фундамент, вы можете почитать тут.
3. В большинстве случаев нет необходимости проведения системы по удалению грунтовых вод.
4. Стоимость строительства гораздо меньше, чем цена на плитное или заглубленное ленточное основание.
5. Возможность сооружать дом или строение подсобного назначения на почве с высоким уровнем залегания грунтовых вод, а также при любом рельефе, в том числе при наклоне почвы. А вот как правильно возвести ленточный фундамент на склоне, прочитать об этом вы сможете здесь.
6. Виброизоляция, что особенно важно, если строительство будет проходить недалеко от аэродрома, железнодорожных путей, автомобильных трасс, крупных производственных предприятий и т.д.

Как залить своими силами столбчато-ленточный фундамент?

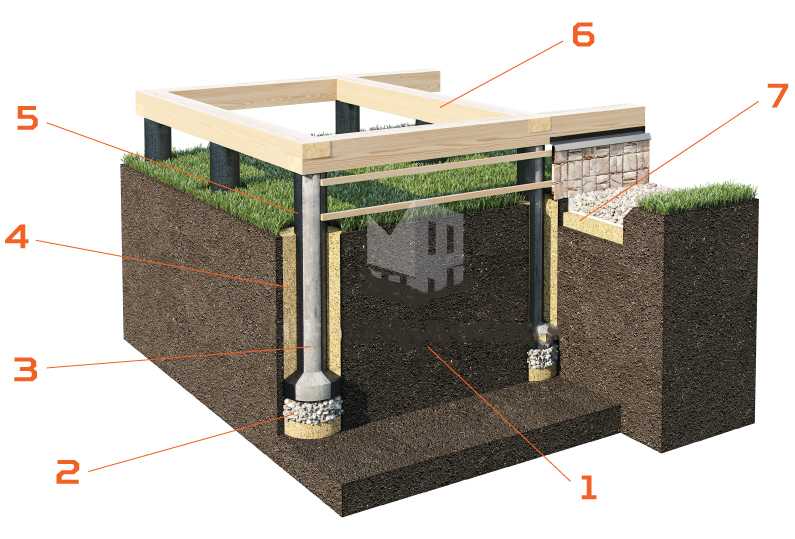

Наиболее частым вариантом создания такого вида основания является конструкция из заливных железобетонных элементов. Процесс проходит следующим образом:

1. Чертится план основания, на котором размечают местоположение главных столбов и элементов под несущими стенами, расчерчивают ленту (ростверк) с указанием ее ширины и глубины, определяют глубину заложения столбов. После разметка переносится с бумаги на местность, точки столбов отмечаются на натуре.
2. В нужных местах производится бурение отверстий, в которые будут погружены столбы. В среднем одна такая скважина делается за 60-70 минут, если работать с помощью профессионального мотобура. Желательно, чтобы в качестве инструмента бралась такая модель, которая позволила бы расширить диаметр скважины в нижней ее части: столбы, залитые таким образом, отличаются особой прочностью и устойчивостью из-за увеличения площади подошвы, а пучение грунта не будет выталкивать их на поверхность.
3. После того, как скважины будут готовы, нужно изолировать стенки от излишней влаги, для чего используется рубероид. Его листы помещаются в скважинах, не доходя до самого низа, и вниз засыпается гравий. Толщина его слоя должна равняться 10 — 15 см.
4. Затем делается установка арматуры внутрь скважин. Прутья должны быть от 10 до 12 мм в диаметре, и для каждого отверстия их потребуется 4 штуки. Какой тип арматуры выбрать? Ответ вы найдете на этой странице.
5. После этого производится монтаж опалубки для столбов и ленты, скрепляющей их по периметру. Для создания опалубки непосредственно для ростверка потребуется устроить песчаную подушку, защищенную от влаги. После того, как щиты будут сбиты и установлены, ростверк также нужно усилить арматурой, на сей раз располагая прутья в горизонтальном положении.
6. Затем производится заливка бетоном. Когда столбы и ростверк будут готовы, следует дать им высохнуть, на что уйдет около месяца при подходящей погоде или даже меньше. Перейдя по этой ссылке, вы найдете информацию о марках бетона для ленточного фундамента.

Важно! Расстояние между столбами рекомендуется выдерживать в 1,5 – 2,5 метра, диаметр отверстия вверху варьируется от 20 до 40 см, а если снизу есть расширение подошвы, то оно должно быть не менее полуметра в диаметре. Что касается глубины, то она вычисляется в ходе геодезических исследований, и делать ее на практике лучше на десяток сантиметров ниже рассчитанного значения. На глубину влияет уровень грунтовых вод, степень промерзания почвы в зимние периоды, геологический ее состав и множество иных прямых и косвенных факторов.

Ленточно-столбчатый фундамент своими руками, особенности устройства

При бурении скважин следует помнить, что их диаметр должен быть увеличен, чтобы хватило места на опалубку и арматуру. Сама опалубка может быть сделана из фанерных, деревянных или металлических листов. Также можно устроить несъемную опалубку, фрагменты которой можно приобрести в строительных фирмах.

Что касается каркаса для усиления, то он должен быть единым, а поскольку столбы и ростверк не связаны между собой самими прутьями, то их нужно делать такой длины, чтобы можно было скрепить проволокой. Обычно арматуру столбов устраивают так, чтобы ее концы поднимались над поверхностью бетона. Сам каркас должен быть неподвижным и располагаться ближе к центру элементов основания.

Столбчато-ленточный фундамент – одно из наиболее рациональных решений для всех видов грунта, и установить его можно практически для любого сооружения, как частного жилого дома, так и крупного промышленного объекта, для которого устраиваются усиленные столбы и делается широкий ростверк. При соблюдении правил создания сделать такой фундамент можно самостоятельно, что сэкономит временные и финансовые ресурсы, хотя и отнимет больше времени, энергии и забот, чем при обращении к строительному подрядчику.
