Фундамент стаканного типа под колонны 400х400: Размеры стакана под колонну 400х400
Размеры стакана под колонну 400х400
Эти основания различаются конструкцией, особенностями установки и способны выдерживать значительные нагрузки. Особая форма, напоминающая стакан, применяется при установке круглых и прямоугольных колонн из железобетонного материала или металла. По сути это один из подвидов столбчатых фундаментов, применяемых при обустройстве объектов промышленного предназначения, отличающихся большими высотами и шириной секционных пролетов. Сегодня рассмотрим, как выполнять монтаж колонн в стаканы фундаментов.
Технические условия
Precast reinforced concrete foundations for columns of the framework of different kinds of application for skeletal multistory buildings. Specifications
Постановлением Государственного комитета СССР по делам строительства от 18 декабря 1980 г. № 202 срок введения установлен
* Переиздание (август 1988 г.). С Изменением №1, утвержденным в январе 1987 г. (ИУС 5-87),
Настоящий стандарт распространяется на сборные железобетонные фундаменты стаканного типа, изготовляемые из тяжелого бетона и предназначенные для применения в многоэтажных каркасно-панельных общественных зданиях, производственных и вспомогательных зданиях промышленных предприятий, проектируемых из конструкций серий 1.
020-1/83, 1.020.1-2с и возводимых в несейсмических и сейсмических районах, в грунтах и грунтовых водах при неагрессивной, слабо — и среднеагрессивной степенях воздействия на железобетонные конструкции.
Настоящий стандарт не распространяется на фундаменты, предназначенные для применения в зданиях, возводимых на просадочных и вечномерзлых грунтах и на подрабатываемых территориях.
(Измененная редакция, Изм. № 1).
Плюсы и минусы стаканных фундаментов
Столбчатый фундамент стаканного типа имеет ряд преимуществ:
- гарантированное заводским исполнением соблюдение геометрических размеров согласно чертежам;
- прочность бетона, изготовленного в заводских условиях, проверка качества с помощью заводских лабораторий;
- быстрый монтаж основания;
- минимум подготовительных земляных работ, не требующих затратной разработки грунта;
- стройку начинают без ожидания набора бетоном прочности;
- установка на большинстве типов грунтов;
- длительный срок эксплуатации при защите от агрессивного влияния влаги;
- возможность создания любых по размерам и геометрии распределённых фундаментов.
К недостаткам, которые ограничивают использование фундаментных стаканов под колонну в частном строительстве, относят высокую стоимость, сложность транспортировки и необходимость большой свободной площади для монтажных работ.
Технические требования
2.1. Фундаменты следует изготовлять в соответствии с требованиями настоящего стандарта и технологической документации, утвержденной в установленном порядке, по рабочим чертежам серий 1.020-1/83 и 1.020.1-2с.
(Измененная редакция, Изм. № 1).
2.2. Фундаменты следует изготовлять в стальных формах, удовлетворяющих требованиям ГОСТ 25781-83.
Допускается изготовлять фундаменты в неметаллических формах, обеспечивающих соблюдение требований настоящего стандарта к качеству и точности изготовления фундаментов.
2.3.1. Фактическая прочность бетона (в проектном возрасте и отпускная) должна соответствовать требуемой, назначаемой по ГОСТ 18105-86 в зависимости от нормируемой прочности бетона, указанной в таблице, и от показателя фактической однородности прочности бетона.
2.3.2. Поставку фундаментов потребителю следует производить после достижения бетоном требуемой отпускной прочности.
Значение нормируемой отпускной прочности бетона фундаментов следует принимать равным 70 % марки бетона по прочности на сжатие. При поставке фундаментов в холодный период года значение нормируемой отпускной прочности бетона может быть повышено, но не более 90 % марки по прочности на сжатие. Значение нормируемой отпускной прочности бетона должно соответствовать указанному в проектной документации на конкретное здание и в заказе на изготовление фундаментов согласно требованиям ГОСТ 13015.0-83.
Поставку фундаментов с отпускной прочностью бетона ниже прочности, соответствующей его марке по прочности на сжатие, производят при условии, если изготовитель гарантирует достижение бетоном фундамента требуемой прочности в проектном возрасте, определяемой по результатам испытания контрольных образцов, изготовленных из бетонной смеси рабочего состава и хранившихся в условиях согласно ГОСТ 18105-86.
2.3.3. Морозостойкость бетона фундаментов должна соответствовать марке по морозостойкости, установленной рабочими чертежами проекта конкретного здания согласно требованиям главы СНиП 2.03.01-84 в зависимости от климатических условий района строительства и указанной в заказе на изготовление фундаментов.

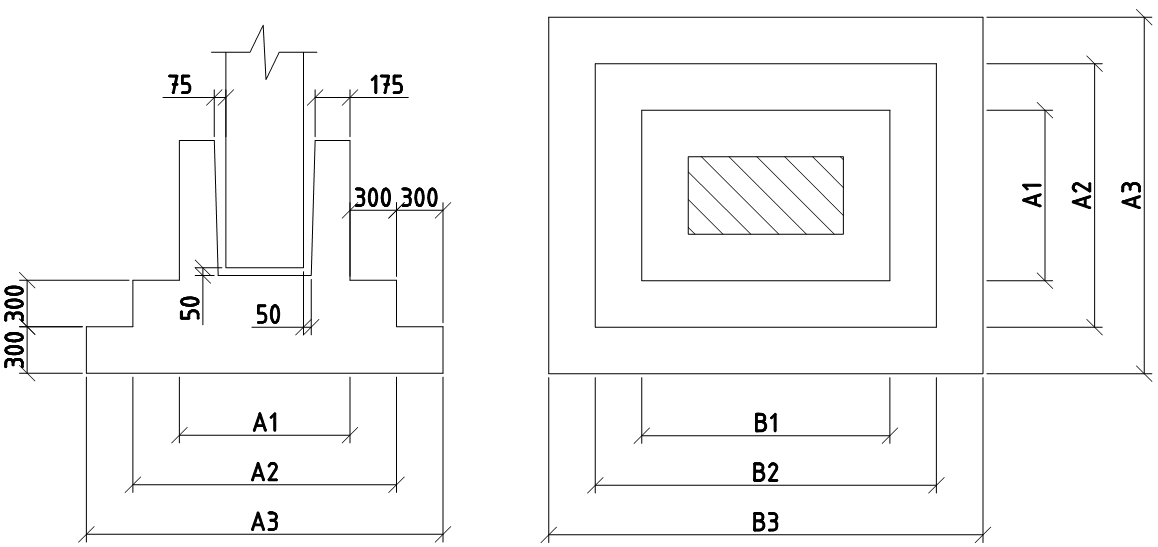

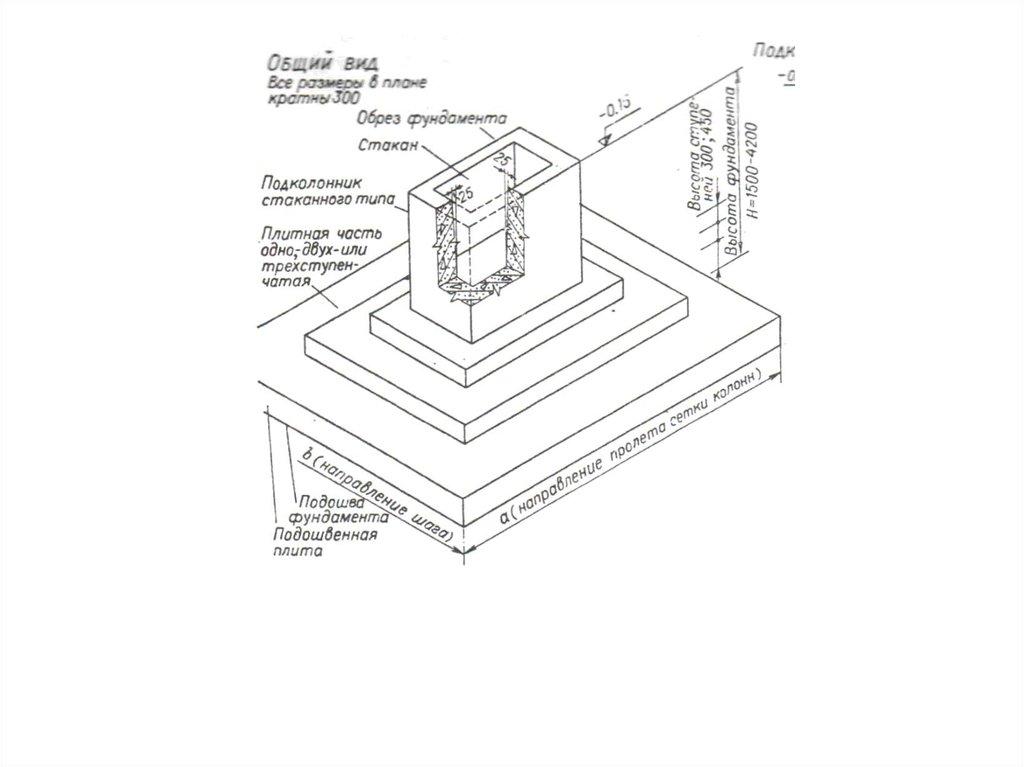

Конструкция стаканного фундамента
Все стаканные основания состоят из двух частей.
Опорная базовая плита толщиной не меньше 250 мм может состоять из нескольких ступеней, образующих монолитную конструкцию пирамидальной или конусной формы. Плита воспринимает вертикальные нагрузки от колонн, на которых собирают здание.
Подколонник пирамидальной или квадратной формы имеет полость, в которую устанавливают колонны. В сборе основание похоже на стакан, от чего произошло название.
Высота подколонника может быть увеличена в зависимости от возможной нагрузки и конфигурации здания.
Весь объём стакана армируют стальными прутьями и арматурной сеткой.
Приемка
3.
1. Правила приемки фундаментов — по ГОСТ 13015.1-81 и настоящему стандарту.
Число фундаментов в партии должно быть не более 200.
3.2. Фундаменты принимают:
по результатам периодических испытаний — по показателям морозостойкости бетона, а также по водонепроницаемости бетона фундаментов, предназначенных для эксплуатации в среде с агрессивной степенью воздействия на железобетонные конструкции;
по результатам приемо-сдаточных испытаний — по показателям прочности бетона (марке бетона по прочности на сжатие, отпускной прочности), соответствия арматурных изделий рабочим чертежам, прочности сварных соединений, точности геометрических параметров, толщины защитного слоя бетона до арматуры, ширины раскрытия технологических трещин и категории бетонной поверхности.
3.3. При приемке фундаментов по показателям точности геометрических параметров, толщины защитного слоя бетона до арматуры, ширины раскрытия технологических трещин и категории бетонной поверхности следует применять одноступенчатый выборочный контроль.
3.4. Приемку фундаментов по показателям, проверяемым путем осмотра: по наличию монтажных петель, правильности нанесения маркировочных надписей и знаков — следует производить путем сплошного контроля с отбраковкой фундаментов, имеющих дефекты по указанным показателям.
Разд. 3 (Измененная редакция, Изм. № 1).
Методы контроля и испытаний
4.1. (Исключен, Изм. № 1).
4.2. Прочность бетона на сжатие следует определять по ГОСТ 10180-78 на серии образцов, изготовленных из бетонной смеси рабочего состава и хранившихся в условиях, установленных ГОСТ 18105-86.
Отпускную прочность бетона следует определять неразрушающими методами по ГОСТ 17624-87, ГОСТ 21243-75, ГОСТ 22690.0-77 — ГОСТ 22690.4-77.
4.3. Морозостойкость бетона следует определять по ГОСТ 10060-87 на серии образцов, изготовленных из бетонной смеси рабочего состава.
4.4. Водонепроницаемость бетона (при необходимости) следует определять на серии образцов, изготовленных из бетонной смеси рабочего состава, согласно ГОСТ 12730.
0-78 и ГОСТ 12730.5-84.
(Измененная редакция, Изм. № 1).
4.5. (Исключен, Изм. № 1).
4.6. Методы контроля и испытаний сварных арматурных изделий по ГОСТ 10922-75.
4.7. Толщину защитного слоя и положение арматуры в бетоне фундаментов следует определять неразрушающими методами по ГОСТ 17625-83 или ГОСТ 22904-78.
При отсутствии необходимых приборов допускается вырубка борозд и обнажение арматуры фундамента с последующей заделкой борозд.
4.8. Размеры, отклонение от плоскостности, качество поверхностей фундаментов, положение монтажных петель, толщину защитного слоя бетона до арматуры следует проверять в соответствии с требованиями ГОСТ 13015-75 и настоящего стандарта.
4.9. Методы контроля и испытаний исходных материалов для изготовления фундаментов должны соответствовать установленным в стандартах или технических условиях на эти материалы.

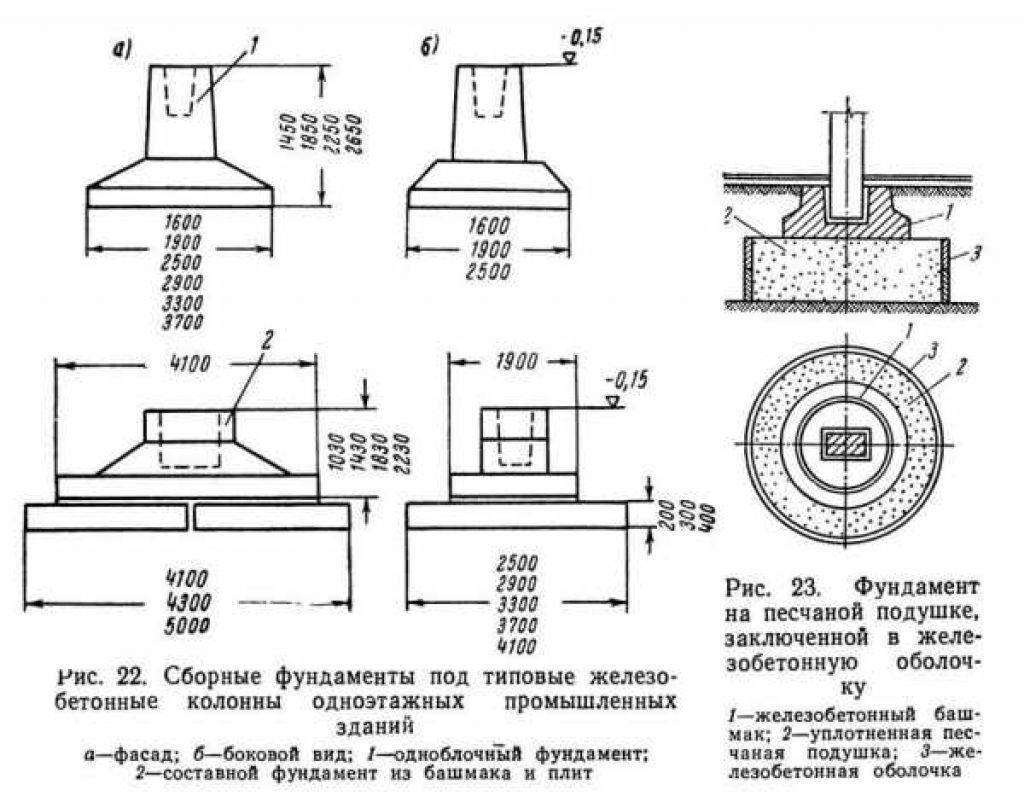

4.3.3. Отдельные фундаменты под колонны (ч. 1)
Основным типом фундаментов, устраиваемых под колонны, являются монолитные железобетонные фундаменты, включающие плитную часть ступенчатой формы и подколонник.
Сопряжение сборных колонн с фундаментом осуществляется с помощью стакана (см. рис. 4.1, а
), монолитных — соединением арматуры колонн с выпусками из фундамента (рис. 4.8,
а
), стальных — креплением башмака колонны к анкерным болтам, забетонированным в фундаменте (рис. 4.8,
б
).

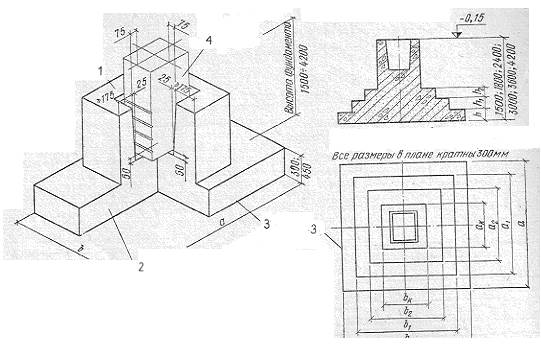

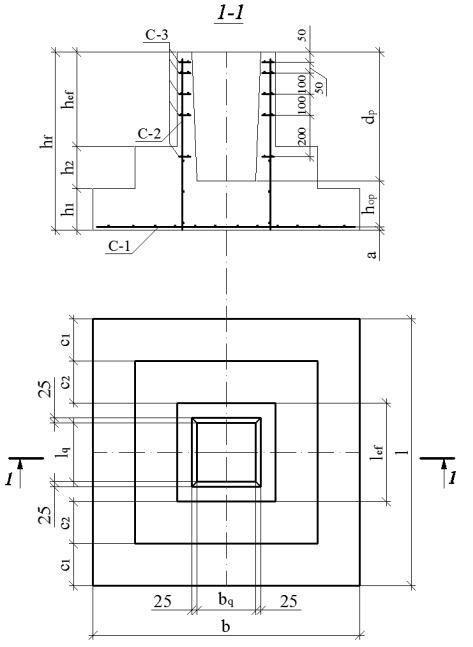

Размеры в плане подошвы ( b, l
), ступеней (
b
1,
l
1 ), подколонника (
luc, buc
) принимаются кратными 300 мм; высота ступеней (
h
1,
h
2 ) — кратной 150 мм; высота фундамента (
hf
) — кратной 300 мм, высота плитной части (
h
) — кратной 150 мм.
ТАБЛИЦА 4.22. ВЫСОТА СТУПЕНЕЙ ФУНДАМЕНТОВ, мм
| Высота плитной части фундамента h , мм | h 1 | h 2 | h 3 |
| 300 | 300 | – | – |
| 450 | 450 | – | – |
| 600 | 300 | 300 | – |
| 750 | 300 | 450 | – |
| 900 | 300 | 300 | 300 |
| 1050 | 300 | 300 | 450 |
| 1200 | 300 | 450 | 450 |
| 1500 | 450 | 450 | 600 |
Модульные размеры фундамента следующие:
| hf | 1500—12000 |
| h | 300, 450, 600, 750, 900, 1050, 1200, 1500, 1800 |
| h 1, h 2, h 3 | 300, 450, 600 |
| b | 1500—6600 |
| l | 1500—8400 |
| b 1, b 2 | 1500—6000 |
| buc | 900—2400 |
| luc | 900—3600 |
| l 1, l 2 | 1500—7500 |
Высота ступеней принимается по табл.
4.22 в зависимости от высоты плитной части фундамента [1]. Вынос нижней ступени вычисляется по формуле c
1 =
kh
1 , где
k
— коэффициент, принимаемый по табл. 4.23.
Форма фундамента и подколонника в плане принимается: при центральной нагрузке — квадратной, размерами b×b
и
buc×buc
; при внецентренной нагрузке — прямоугольной, размерами
b×l
и
buc×luc
, отношение
b/l
составляет 0,6–0,85.

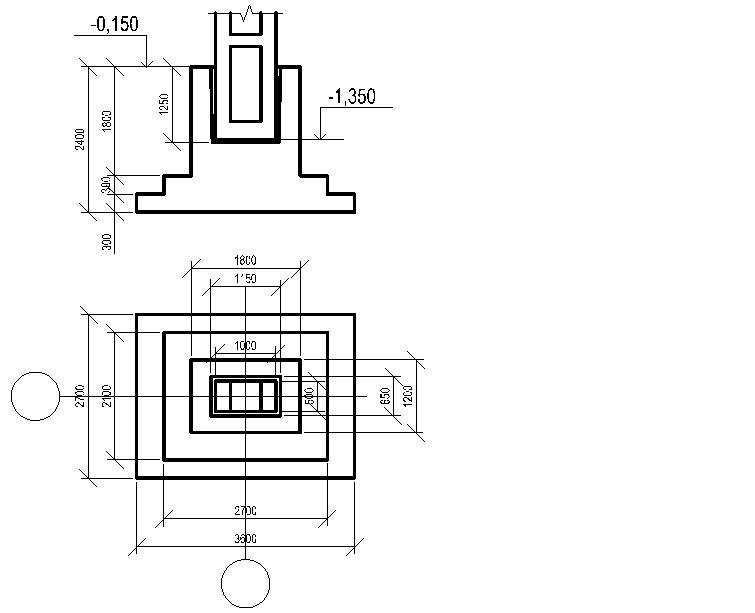

Габариты фундаментов под типовые колонны прямоугольного сечения, например по сериям КЭ-01-49 и КЭ-01-55, для одноэтажных промышленных зданий принимаются по серии 1.412-1/77. Буквы в марках фундаментов обозначают: Ф — фундамент; А, Б, В и AT, БТ и ВТ — тип подколонников для рядовых фундаментов и под температурные швы (табл. 4.24), а числа характеризуют типоразмер подошвы плитной части фундамента и его типоразмер по высоте.
ТАБЛИЦА 4.23. КОЭФФИЦИЕНТ k
| Давление на грунт, МПа | Значения k при классе бетона | |||||||||||
| В10 | В15 | В20 | В10 | В15 | В20 | В10 | В15 | В20 | В10 | В15 | В20 | |
| 0,15 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| 0,2 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 2,9 | 3 | 3 |
| 3 | ||||||||||||
| 0,25 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 2,5 | 2,8 | 3 |
| 2,6 | 3 | |||||||||||
| 0,3 | 3 | 3 | 3 | 3 | 3 | 3 | 2,7 | 3 | 3 | 2,3 | 2,5 | 3 |
| 2,8 | 2,4 | 2,6 | ||||||||||
| 0,35 | 2,8 | 3 | 3 | 2,7 | 3 | 3 | 2,4 | 2,7 | 3 | 2,1 | 2,3 | 2,7 |
| 3 | 2,9 | 2,6 | 2,9 | 2,2 | 2,4 | 2,9 | ||||||
| 0,4 | 2,6 | 2,9 | 3 | 2,5 | 2,8 | 3 | 2,3 | 2,5 | 3 | 2 | 2,1 | 2,5 |
| 2,7 | 3 | 2,7 | 3 | 2,4 | 2,7 | 2,2 | 2,6 | |||||
| 0,45 | 2,4 | 2,7 | 3 | 2,3 | 2,6 | 3 | 2,1 | 2,3 | 2,8 | 1,9 | 2 | 2,3 |
| 2,5 | 2,8 | 2,5 | 2,7 | 2,2 | 2,5 | 3 | 2,1 | 2,5 | ||||
| 0,5 | 2,3 | 2,5 | 3 | 2,2 | 2,4 | 3 | 2 | 2,2 | 2,6 | 1,8 | 1,9 | 2,2 |
| 2,4 | 2,7 | 2,3 | 2,6 | 2,1 | 2,3 | 2,8 | 2 | 2,3 | ||||
| 0,55 | 2,2 | 2,4 | 2,8 | 2,1 | 2,3 | 2,7 | 1,9 | 2,1 | 2,5 | 1,7 | 1,8 | 2,1 |
| 2,3 | 2,5 | 3,8 | 2,2 | 2,4 | 2,9 | 2 | 2,2 | 2,6 | 1,9 | 2,2 | ||
Примечание.
Над чертой указано значение без учета крановых и ветровых нагрузок, под чертой — с учетом этих нагрузок.
ТАБЛИЦА 4.24. РАЗМЕРЫ ПОДКОЛОННОЙ ЧАСТИ ФУНДАМЕНТОВ
| Размеры колонн, мм | Рядовой фундамент | Фундамент под температурный шов | Размеры стаканов, мм | Объем стакана, м 3 | |||||||
| lc | bc | тип подколон- ника | размеры, мм | тип подколон- ника | размеры, им | hg | lg | bg | |||
| luc | buc | luc | buc | ||||||||
| 400 | 400 | А | 900 | 300 | AT | 900 | 2100 | 800 900 | 500 | 500 | 0,22 0,25 |
| 500 600 600 | 500 400 600 | Б | 1200 | 1200 | БТ | 1200 | 2100 | 800 900 800 | 600 700 700 | 600 500 600 | 0,31 0,34 0,41 |
| 800 800 | 400 500 | В | 1200 | 1200 | ВТ | 1500 | 2100 | 900 900 | 900 900 | 500 600 | 0,44 0,52 |
Этапы монтажа
Фундаменты стаканного типа предъявляют повышенные требования к механическому составу грунта.
Вечномёрзлые, насыпные и проседающие земли непригодны, так как под полной массой здания возможны проседания и разрушение всего строения. Подвижки также возможны на пучинистых грунтах в зимний период.
Перед выбором типа фундамента проводят геологические изыскания, в которых кроме прочности определяют гидрологическое состояние, минимальный и максимальный уровень грунтовых вод по данным многолетних наблюдений.
При необходимости местность осушают, изготавливают дренаж. От высоты залегания воды зависит возможность углубления в грунт.
При положительном решении об использовании стаканного фундамента приступают к предварительным мероприятиям.
Подготовка к монтажу
Подготовка участка к строительству
Участок строительства очищают от строительного мусора и всей растительности, деревья выкорчёвывают с корнем. Проводят планировку местности с помощью бульдозеров. Если проектом предусмотрен котлован, проводят выработку грунта тяжёлыми экскаваторами. Помимо общего, может быть вырыт котлован по периметру здания или для каждого стакана по отдельности.
Уплотняющая подсыпка, если она предусмотрена проектом, должна выступать за пределы опорной плиты на 300 мм с каждой стороны. Исходя из этого проводят выборку грунта.
По окончании выборки земли дно котлована выравнивают и трамбуют с помощью механических средств.
На грунтах, склонных к проседанию, устраивают уплотняющую подушку из щебня мелкой фракции и песка. Вначале насыпают слой щебня, который трамбуют с помощью механических приспособлений или навесного оборудования на строительные механизмы. Следующий слой — песок. После проливки водой песчаную подушку трамбуют аналогично щебёночной.
Следующий этап – разметка мест установки фундаментов. С помощью обносочных досок, шнура (проволоки 2 мм) и отвеса отмечают точную точку установки блоков. Далее с помощью размерного шаблона на грунте вымеряют положение боковых сторон фундаментов. Для удобства установки фундамента в грунт забивают колышки, которые соединяют бечёвкой.
Горизонтальный уровень всех оснований выравнивают с помощью нивелира.
Уровень должен быть близким к идеальному — при необходимости подсыпают подушку.Монтажные работы
Установку проводят с помощью тяжёлой строительной техники, так как масса блоков может быть от 1,5 до 5,8 т.
К монтажу допускаются работники, прошедшие обучение и имеющие разрешения на работу с подъёмными механизмами.
- Проверяют состояние и исправляют при необходимости монтажные петли. Краской наносят положение сторон согласно проекту.
- Строповку выполняют двумя или четырьмя крюками с зависимости от массы изделия.
- После подъёма, нижнюю часть опорной плиты очищают от налипшего грунта.
- Точную ориентацию фундамента проводят вручную на высоте 15–20 см от земли.
- Окончательная корректировка проводится ломами после опускания блока на землю.

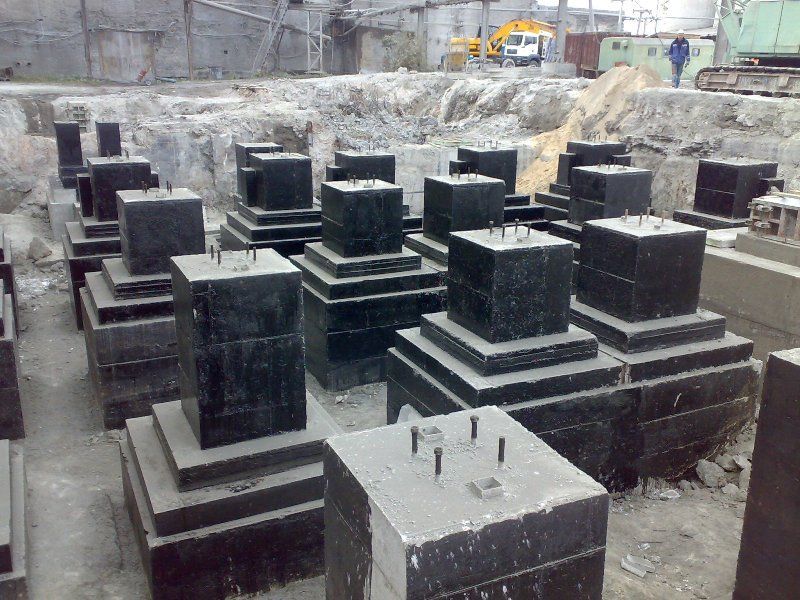

- Перед засыпкой грунта проводят защиту фундамента от влаги. Используют клеевой метод или обмазку специальными составами.
- После установки всех стаканов начинают монтаж колонн.
Фундаменты стаканного типа активно применяют в промышленном и гражданском строительстве. Конструкция позволяет сократить время на монтаж оснований и сразу после этого начать строительство. Заводское изготовление блоков гарантирует их прочность и геометрические размеры, что ускоряет монтаж и способствует устойчивости строения.
