Фундамент ребристая плита: Фундамент финская ребристая монолитная плита (ФРП)

Как сделать прочную фундамент плиту

Оглавление

• 1 Разновидности плитного фундамента
• 2 Технология изготовления
  • 2.1 Плита плавающая
  • 2.2 Плита ребристая
    • 2.2.1 Чашеобразная плита
    • 2.2.2 Перевернутая чаша
  • 2.3 Кессонная плита
  • 2.4 Плита УШП

Традиционно фундамент с максимально возможной несущей способностью – это монолитная плита с двумя поясами армирования. Она пригодна для участков с высоким УГВ, основаниями с низким расчетным сопротивлением, для тяжелых каменных/кирпичных стен, проектов с подземным этажом. Противопоказаниями являются сложный рельеф, недостаточный бюджет строительства.

Разновидности плитного фундамента

Изначально для тяжелых построек этот фундамент изготавливался в виде прямоугольной ж/б конструкции одинаковой толщины на всех участках. Однако такая плита имеет максимальный бюджет строительства из-за перерасхода арматуры, бетонной смеси. Поэтому были созданы модификации для разных эксплуатационных условий следующих типов:

• плита ребристая – фундамент значительно тоньше в центральной части (10 – 15 см вместо 35 см), под несущими стенами расположены ребра жесткости, направленные вниз или вверх

• утепленный «шведский» фундамент – обладает интегрированным в верхнюю часть теплым водяным полом, заливается с ребрами жесткости поверх теплоизоляционного слоя (экструдированный пенополистирол высокой плотности)

• кессонная плита – имеет подвал под одним/несколькими комнатами, заливается в три этапа

Глубина заложения плит составляет 40 – 70 см, причем, пахотный, богатый органикой, слой грунта придется снять полностью в любом случае. Если этого не сделать, через несколько месяцев органика перегниет, здание неизбежно просядет ниже проектного уровня.

При необходимости незаглубленной плиты вынутый слой чернозема заменяется инертным материалом. Подстилающий щебеночный либо песчаный слой не нужен только при строительстве на гравелистых, крупнопесчаных, крупнообломочных, скальных почвах. Для снижения/компенсации морозного вспучивания фундамент оснащается дренажом, отмостка утепляется на глубине подошвы конструкции.

Технология изготовления

Проще всего в строительстве плавающая плита одинаковой толщины. Все остальные модификации заливаются поэтапно, однако позволяют сэкономить бюджет, изготовить дополнительные конструкционные элементы здания, интегрировать коммуникации. В отличие от столбов, лент, плитный фундамент всегда изготавливается по монолитной технологии. Бетонирование лучше осуществлять за один прием, поэтому потребуется производительная бетономешалка или поставка смеси миксерами.

Плита плавающая

Фундамент сооружается по классической технологии, состоящей из отдельных операций:

• разметка – обноски с закрепленными на них шнурами выносятся на 1,5 м за периметр здания, чтобы сразу утеплить отмостку, уложить дрены канализации
• выемка почвы – снимается только плодородный слой (обычно 40 см)
• подстилающий слой – щебень на мокрых почвах, песок при низком УГВ, толщина 40 – 60 см, трамбовка слоев по 15 см обязательна
• дренаж – укладывается по периметру отмостки на глубине подошвы фундамента поверх 10 см геотекстиля и щебеночного слоя, укрывается по бокам, сверху этим же природным фильтром
• подбетонка – стяжка толщиной 5 – 10 см, на которую сверху наплавляется рулонная битумная гидроизоляции или приклеивается полиэтилен
• опалубка – щиты по внешнему периметру, зафиксированные снаружи укосинами
• коммуникации – монтируются на данном этапе, поскольку опалубка позволяет более точно привязать стояки инженерных систем к несущим стенам
• армирование – нижняя арматурная сетка укладывается на полимерные или бетонные прокладки, верхняя на специальные элементы (столики, пауки) для обеспечения защитного слоя бетона
• заливка – бетонная смесь укладывается от одного угла уступом, следом идет рабочий с глубинным вибратором

После демонтажа щитов опалубки плита покрывается сплошным гидроизоляционным слоем по любой существующей технологии. Максимальным ресурсом обладает объемная гидроизоляции пенетрирующими составами. На практике чаще применяют бюджетные варианты – обмазка полимерными или битумными мастиками, оклеивание рулонным гидростеклоизолом.

Внимание: Основной ошибкой при армировании плиты является отсутствие связи между сетками. Стержни необходимо связать П-образными анкерами по периметру.

Плиты обеспечивают застройщика готовым полом по грунту, однако в этих конструкциях отсутствует цокольная часть. Даже при качественной гидроизоляции фундамента большинство стеновых материалов имеют минимальный ресурс возле поверхности земли. Поэтому чаще применяются ребристые плиты, позволяющие получить небольшой цоколь или приподнять конструкцию над основанием.

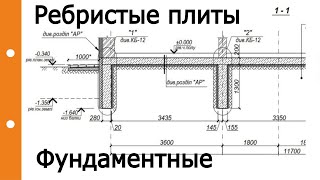

Плита ребристая

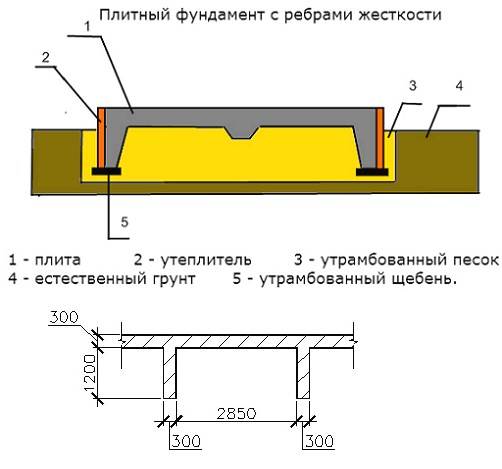

Основные нагрузки фундамент испытывает под несущими стенами, усилив плиту в этих местах ребрами жесткости, можно снизить толщину бетона между ними. Существует ребристая

• чаша – часто называется индивидуальными застройщиками, как плита с ростверком, является гибридом плитного и ленточного фундамента, заливается в два этапа, ребра жесткости, являющиеся цоколем, направлены вверх

• перевернутая чаша – существует второе название плитный ростверк по МЗЛФ, представляет собой горизонтальную панель с ребрами жесткости, направленными вниз

Внимание: Ребра жесткости армируются каркасами по аналогии с МЗЛФ, которые в обязательном порядке связываются с сетками плиты.

Чашеобразная плита

Фундамент

• разметка, дренаж, фундаментная подушка и опалубка здесь традиционные
• при армировании под несущими стенами выпускаются прутки вертикальной арматуры, привязываемые позже к каркасам ребер жесткости
• монтаж внутренних щитов опалубки осуществляется после набора прочности бетоном 2/3
• каркасы укладываются подо всеми несущими стенами, усиливаются в примыканиях Г-образными или U-образными анкерами

Далее возможны варианты:

• если изготовить перекрытия по балкам или залить монолитные плиты, застройщик получит небольшое подполье, внутри которого можно разместить коммуникации, насосное оборудование автономного водопровода
• гораздо дешевле обходятся полы по грунту, для чего необходимо засыпать внутренние пространства получившегося фундамента песком, уплотнить его виброплитой, отлить 7 – 10 см стяжку, армированную одной сеткой

Внимание: Цокольная часть плитного фундамента резко повышает ресурс срубов, каркасников, бетонных, кирпичных коттеджей. Чем дальше стеновой материал находится от земли, тем меньше он подвергается воздействию влаги.

Перевернутая чаша

Плитный фундамент

• если заливается бюджетная плита, с пятна застройки удаляется пахотный слой, дополнительно углубляются траншеи под несущими стенами для ребер жесткости
• если бетонируется утепленная плита, внутрь закладывается экструдированный пенополистирол, ребра жесткости создаются за счет разного количества утеплителя

Внимание: В отличие от плитного ростверка, не имеющего контакта с землей, перевернутая чаша опирается на грунт, как ребрами жесткости, так и самой плитой. Поэтому уплотнение подстилающего слоя является обязательным условием.

Технология перевернутой чаши имеет вид:

• после изготовления котлована, траншей укладывается пристенный дренаж, насыпается 40 см подстилающий слой в траншеях
• затем на нем заливается подбетонка, оклеиваемая рулонной гидроизоляцией
• на подбетонку монтируется опалубка, укладываются арматурные каркасы, бетонируются ребра жесткости
• после распалубки внутренняя часть конструкции отсыпается песком, который уплотняется виброплитой
• затем монтируется опалубка для плитной части (только по наружному периметру), укладываются две арматурные сетки
• опалубка заполняется смесью, производится удаление воздуха глубинным вибратором

Внимание: Эта технология немного дешевле, так как пол по грунту получается без дополнительных затрат.

Кессонная плита

Плитный фундамент со встроенный подвалом или винным погребком получил название кессонной плиты. Это самая сложная технология бетонирования в три этапа:

• вначале отливается плита погреба (пол по грунту в виде 10 см стяжки, армированной двумя арматурными сетками), вертикальные стержни выпускаются для связки с боковыми стенами конструкции
• затем устанавливается щитовая опалубка для стен кессона, производится армирование по аналогии с заглубленным ленточным фундаментом, наружу выпускаются прутки, изогнутые под прямым углом, заливается конструкция погреба
• после чего монтируются щиты для плиты, опалубка перекрытий внутри кессона, остается лишь люк для входной лестницы, конструкция армируется двумя сетками, укладывается, виброуплотняется бетонная смесь

Коммуникации заводятся внутрь плиты на последнем этапе, гидроизоляция является обязательным условием длительной эксплуатации подземной конструкции.

Внимание: Эта плита не может считаться плавающей, так как при возникновении сил пучения кессон мешает перемещаться конструкции в грунте, являясь своеобразным якорем.

Плита УШП

Несмотря на сложную конструкцию, наличие встраиваемых коммуникаций делает утепленную шведскую плиту УШП достаточно популярным у индивидуальных застройщиков вариантом. Технология аналогична плите с нижними ребрами жесткости. Отличиями являются:

• наличие геотекстильного полотна – материал укладывается под щебень или песок фундаментной подушки, исключает взаимное перемешивание грунта с инертным материалом
• отсутствие подбетонки – так как смесь укладывается на пенополистирол, отсутствует впитывание цементного молочка в подстилающий слой, обладающий дренажными свойствами
• гидроизоляция подошвы – укладывается под утеплитель и поверх него
• опалубка – могут использоваться типовые дощатые, фанерные щиты или L-модули из пенополистирола, являющиеся несъемной опалубкой
• ребра жесткости – создаются за счет разной толщины утеплителя (один слой под ними, два – три под плитной частью фундамента)
• наличие встроенного теплого пола – трубы укладываются на верхней арматурной сетке, поэтому верхний защитный слой бетона увеличивается до 10 – 12 см
• шлифовка плиты – при наборе 2/3 прочности поверхность обрабатывается шлифмашинами, позволяя снизить бюджет отделочных работ

Внимание: Отмостка утепляется на глубине подошвы плиты, ширина теплоизоляционного кольца 0,6 – 1,5 м в зависимости от климата региона. Дренаж укладывается по внешнему контуру отмостки, а не бетонных конструкций.

Таким образом, частный застройщик может выбрать для своего жилища любой удобный вариант плитного фундамента в зависимости от имеющегося бюджета и эксплуатационных, геологических условий.

Плитный фундамент в Калуге, цена под ключ от СтройПроект

Плитный фундамент подходит для местности, где имеется повышенное содержание грунтовых вод. Если соблюдать технологию, то бетонное основание можно сделать самостоятельно, без профессионалов.

Наиболее долговечные фундаменты, конечно же, монолитные. Монолитные фундаменты бывают двух типов: ленточные и плитные. Плитный фундамент, дороже ленточного, но зато превосходит его по ряду факторов. Во-первых, он значительно прочнее. Во-вторых, он выдерживает больший вес. В третьих, он стоит на любых основаниях, даже на торфяных и илистых, не подвергаясь деформации.

Плавающий – ещё одно название плитного фундамента. Он получил такое название благодаря способности выравнивать горизонтальные и вертикальные перемещения грунта, благодаря которой, плитный фундамент вместе с домом на нём стоящим, передвигается, но не выпячивается и не наклоняется. Это ещё раз свидетельствует об абсолютной устойчивости фундаментной плиты. Плюс к этому материал, из которого изготавливают фундаментную плиту, – бетон. Данный материал является самым прочным и долговечным.

Также, немаловажными достоинствами плитных фундаментов являются эффективное противодействие силам морозного пучения и превосходная гидроизоляция. Силам морозного пучения фундаментные плиты противодействуют за счёт арматурных рёбер, которые составляют каркас этих плит. Главным условием хорошей гидроизоляции является монолитность конструкции фундаментной плиты. В результате этих двух важнейших качеств, плитные фундаменты не позволяют «выталкивать» себя из грунта, и идеально подходят для строительства подвалов или цокольных этажей.

Плюсами при строительстве фундамента плитного типа являются: простота отрыва котлована и простота сборки самой фундаментной плиты. Вообще, чаще плитные фундаменты используются для зданий простых конструкций.

Для  монолитной  плиты применяется арматура ребристого типа. Для изготовления каркаса выбираются стержни диаметром 1,6 см. и размер ячеек должен составлять 20 см. Чтобы возвести постройки малых размеров, то можно использовать пруты меньшего диаметра, но для крупных строений применяется арматура с большой толщиной.

Устанавливать армирующий каркас необходимо в два яруса. Вся конструкция должна иметь сетчатый вид. Верхний и нижний слой закрепляются вертикальными перемычками. Изделие обязательно следует делать не очень жестким, но устойчивым. Связку арматуры рекомендуется выполнять при помощи крючка. Проволока должна быть диаметром не менее 2 мм.

Чтобы произвести одну вязку, необходимо потратить не менее 30 см проволоки. Делается это так: проволока сгибается вдвое, наматывается в несколько раз, на концах выполняется полукруглый изгиб и производится скручивание крючком. Монтаж каркаса рекомендуется устанавливать на пластмассовые бобышки – это нужно для зазора между опалубкой и арматурой.

Плитный фундамент – этапы работ

Сначала производится выкапывание грунта под плитный фундамент на 50 см. Далее выполняется тщательное разравнивание поверхности грунта, иначе нагрузка станет неравномерной. Перекапывать и разрыхлять грунт не рекомендуется.

По размеру рабочую площадь плитного фундамента следует делать на несколько метров шире постройки. Затем нужно в яму уложить подушку из песка и щебня слоем 30 см. Далее рекомендуется пролить водой и плотно утрамбовать. После, необходимо установить коммуникационные системы: водопроводные трубы, дренаж и канализацию.

На слой песка и щебня изготавливается бетонная плита, в толщину 10 см. Как только стяжка высохнет, следует уложить гидроизолирующий слой, им может послужить рубероид или битумная мастика. Для влагостойкой защиты бетонной плиты, рекомендуется обработать поверхность битумом и соляркой, с соотношением 1 к 1.

Железобетонную стяжку нужно изолировать не только сверху, но и с боков. Если плита фундамента будет использоваться в качестве основания пола, то необходимо сделать слой теплоизоляции, для этого подойдет пенопласт. Поверх устилается полиэтиленовая пленка – это не позволит проникать влаге в пенопласт.

Опалубку нужно изготавливать немного выше поверхности плиты. Применяются материалы в виде толстых щитов или досок. Крепеж осуществляется подпорками с внешней стороны. Углы опалубки делаются симметричными, а стенки вертикально ровными.

Далее устанавливается основная монолитная плита. Изготавливать раствор рекомендуется до жидкого состояния, чтобы щебень мог проникнуть во все места и не создавал пустот. Для бетонного раствора нужно сделать такое соотношение: щебень – 5, цемент – 1, песок – 3. При помощи палки, нужно производить утрамбовку бетонного раствора, тогда стяжка буде более качественной.

– SmartSense Structural Systems

Инженер 18 декабря 2020 г.

Фундамент из вафельных плит представляет собой наземный бетонный фундамент, рассчитанный на выдерживание огромного давления односемейных, многоквартирных и легких коммерческих построек.

Несмотря на то, что этот тип фундамента существует уже много лет, в последнее время его популярность возросла благодаря его эффективности в решении десятилетних проблем в строительной отрасли, таких как стоимость материалов, задержки строительства и обрушение фундамента.

В Wafflemat мы хотим, чтобы вы были проинформированы о возможных предостережениях в отношении фундаментов из вафельных плит, чтобы вы могли принять правильное решение. В этом посте мы обсудим наиболее важные факторы, которые следует учитывать при выборе фундамента из вафельных бетонных плит для вашего строительного проекта.

Процесс изготовления вафельных плит

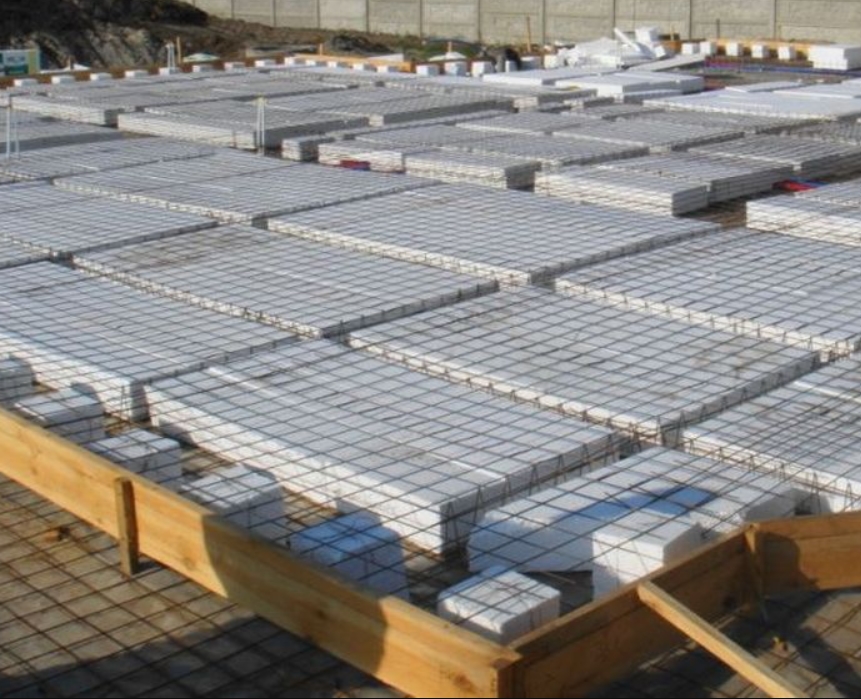

Процесс изготовления бетонных вафельных плит объективно прост. Бетон заливают поверх пустотелых форм, называемых вафельными коробками или вафельными капсулами. Поскольку фундамент строится прямо на уровне земли, нет необходимости копать траншеи или вывозить грунт.

Поскольку все, что требуется для строительства вафельной плиты, — это ровная поверхность, бригады могут выполнить работу за считанные часы, в отличие от дней для других типов плит.

Хотя это может помочь сэкономить время и деньги в процессе строительства, это также означает, что фундаменты из вафельных плит ограничены конструкциями, которые будут стоять на ровной поверхности. Это отличается от других типов фундаментов, таких как фундаменты для подполья, в которых используются глубокие фундаменты для компенсации неровностей.

Основное отличие конструкции вафельной плиты от традиционной плиты заключается в наличии полых форм, которые компенсируют движение грунта. Эти формы могут быть изготовлены из переработанного пластика, пенопласта или, в некоторых случаях, из стекловолокна.

Основным преимуществом использования этих опалубок является то, что они создают воздушный карман, который позволяет грунту расширяться и сжиматься под фундаментом. Это означает, что там, где традиционные фундаменты подвержены растрескиванию, смещению и разрушению, фундаменты из вафельных плит способны адаптироваться к постоянно меняющемуся ландшафту.

Во-вторых, поскольку пустоты создают пространство под фундаментом, для обеспечения жесткости требуется меньше бетона и стали. Это экономит деньги разработчика на материальных затратах и ​​​​времени на сборку бетона / стали.

Несмотря на то, что опалубки из вафельных плит просты в сборке и чрезвычайно эффективны для уменьшения пучения вафельных плит, использование опалубок в плитном фундаменте может иметь недостатки.

Недостаток использования форм в вашем фонде зависит от материала, из которого они сделаны. Формы из пенополистирола, которые часто называют «вафельными капсулами», являются худшим вариантом, поскольку они наиболее хрупкие и вредны для окружающей среды. Они требуют осторожного обращения, так как слишком сильное давление может привести к их растрескиванию.

Чтобы решить эту проблему, Wafflemat Foundation Systems разработала вафельные коробки, которые представляют собой запатентованные формы, изготовленные из переработанного полипропиленового пластика. Этот тип пластика известен тем, что практически не ломается, и строительные бригады могут наступать на него в процессе строительства, что обеспечивает максимальную доступность.

Вспучивание вафельной плиты

Вспучивание плиты — это термин, обозначающий нежелательное смещение фундамента здания в результате изменений влажности почвы. Колебания влажности были давней проблемой в строительной отрасли и серьезной проблемой для всех типов традиционных проектов фундаментов.

При намокании почвы расширяются, а при высыхании сжимаются. Этот процесс расширения и сжатия происходит постоянно под поверхностью земли. Распространенными причинами этого являются регулярные погодные условия, методы орошения, плохой дренаж и даже корни растительности.

Фундаменты из вафельных плит разработаны специально для предотвращения пучения плит. Используя пустые формы, называемые вафельными коробками, чтобы обеспечить пространство для почвы по мере ее смещения, фундаменты Wafflemat могут компенсировать движущийся ландшафт. Таким образом, предотвращается разрушение конструкции и вздутие плиты.

После заливки более 25 000 000 квадратных футов бетона и более 28 лет работы в сфере строительства фундаментов система фундаментов Wafflemat по-прежнему не имеет структурных повреждений.

Когда речь идет о подъеме плиты при использовании обычной плиты по сравнению с вафельной плитой, вафельная плита всегда выигрывает.

Заключение

Как видите, несмотря на то, что фундаменты из вафельных плит становятся все более популярными в современных методах строительства, они не идеальны для каждого применения. Не существует универсальной основы для всех.

Наши сообщества сегодня зависят от продуманных решений, решающих конкретные проблемы. Wafflemat Foundation Systems с гордостью предлагает именно это.

Обладая максимальной жесткостью и способностью адаптироваться к различным почвенным условиям, эта простая в сборке система идеально подходит для одноквартирных, многоквартирных или легких коммерческих строений, которым требуется наилучший фундамент для обширной почвы.

Свяжитесь с Wafflemat сегодня для бесплатного анализа вашего проекта!

Фундамент из вафельных плит — Особенности и детали конструкции

🕑 Время чтения: 1 минута

Фундамент из вафельных плит, также называемый ребристым ребра) внизу. Ребра образуются за счет заливки бетоном набора пластиковых вафель, расположенных последовательно на земле. Этот тип фундамента более жесткий и лучше работает на экспансивных или гидропросадочных грунтах.

Основные характеристики и детали конструкции фундамента из вафельных плит описаны ниже.

Особенности вафли Фундамент из вафельных плит

Фундамент из вафельных плит очень жесткий и жесткий по своей природе. Он обладает способностью противостоять любой форме дифференциального набухания, вызванного движением нижележащего грунта в результате затопления, поверхностного дренажа или любой другой причины.

Этот тип фундамента возводится над землей и поэтому не требует фундаментов. Это также позволяет избежать необходимости предварительного замачивания подстилающего грунта для строительства.

Толщина вафельных пластин в основном составляет от 14 до 20 дюймов. Следовательно, фундамент не требует дополнительного барьера или покрытия для предотвращения проникновения капиллярной воды или влаги.

Вафли, используемые для изготовления ребрышек, могут быть одноразовыми пластиковыми формами или блоками из пенополистирола. Эти вафли расположены последовательно, как показано на фиг.2. Постнапряженная, армированная волокном или железобетонная плита строится монолитно с вафлями.

На рисунке 3 ниже показано структурное поведение фундамента из вафельных плит по сравнению с плитой одинаковой толщины на грунте под действием подъемного давления грунта.

Когда нижележащий грунт расширяется, он оказывает давление на нижнюю сторону и толкает плиту вверх. Это создает трещины в однородной плите. В случае вафельно-плитного фундамента он облегчает движение грунта, тем самым уменьшая эффект подъемной силы. Таким образом, вафельный плитный фундамент предотвращает появление трещин.

Читайте также: Вафельные и ребристые плиты

Этапы строительства фундамента из вафельных плит

Зона фундамента из вафельных плит размечается и выравнивается на земле.
