основные формулы и методика расчета различных типов нагрузок

В строительстве мелочей не бывает. Расчёт основы дома – первейшая работа. Если дом будет сооружаться самостоятельно, то для расчета необходимо привлечь специалиста – инженера-проектировщика. Если вы обладаете знаниями экономиста, архитектора, строителя, а дом будет не выше двух уровней, попробуйте разобраться сами.

Для вас приведем ряд советов для точности подсчетов по фундаменту своего будущего дома. Сначала найдите нормы в СНиПах строительного профиля. Предлагается подробная инструкция как правильно рассчитать фундамент.

Краткое содержимое статьи:

Грунт на участке под дом

Его структура и свойства помогут провести расчет толщины и глубины заложения фундамента. Нужно учитывать:

  • Тип фундамента;
  • Глубину его залегания;
  • Вид влагоизоляции;
  • Возможность постройки цоколя или подвала.

Для оценки состояния грунта пробурите несколько скважин или выкопайте ямы на два метра друг от друга. Слои земли повсеместно не однотипные, а с различными свойствами. Даже на двух соседних участках. Поэтому, данные «как у соседа» отбросьте сразу.

Например, глина, в отличие от рыхлой почвы или песчаной подушки, не пропускает подземную влагу, фундамент на ней будет всегда сухим и прочным. Песок может передвигаться, и фундамент «поведет»

Скважина бурится на глубину не менее двух метров. И в ней вы увидите все культурные слои грунта. Определите и преобладающий тип почвы.

Далее решите, какой фундамент выбрать и его заглубление. Коротко еще о характеристике грунтов, которые могут залегать на вашем участке и решении относительно расчета основы здания. Например, на каменистых и частично им подобных фундамент будет стоять, как крепость. Но только не свайный: он там невозможен

Расчет бетона для фундамента

Профессиональный проект дома, а именно такие документы будут официальными при его введении в строй, показывает и количество строительных материалов. По нему определите и то, сколько чего надо иметь, приступая к закладке фундамента. Узнать, сколько потребуется бетона, самое простое в этих расчетах.

Марка бетона для основы должна быть не менее 100, при использовании цемента М400 его пропорция с песком составит 1:4. Но это будет не прочный бетон, его упрочняют четырьмя-пятью частями гравия и стальной арматурой. Вес кубометра железобетона будет равняться 1,8-2,5 тонны.

Представим приблизительный расчет типов фундамента и нагрузок. Воспользовавшись данной информацией, даже малоопытный строитель сможет понять, сколько материала потребуется для работы, и в какую сумму это всё обойдется.

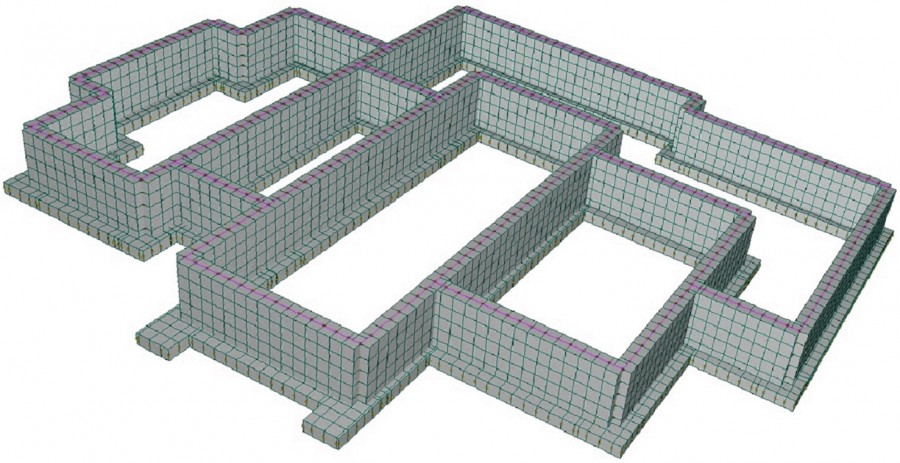

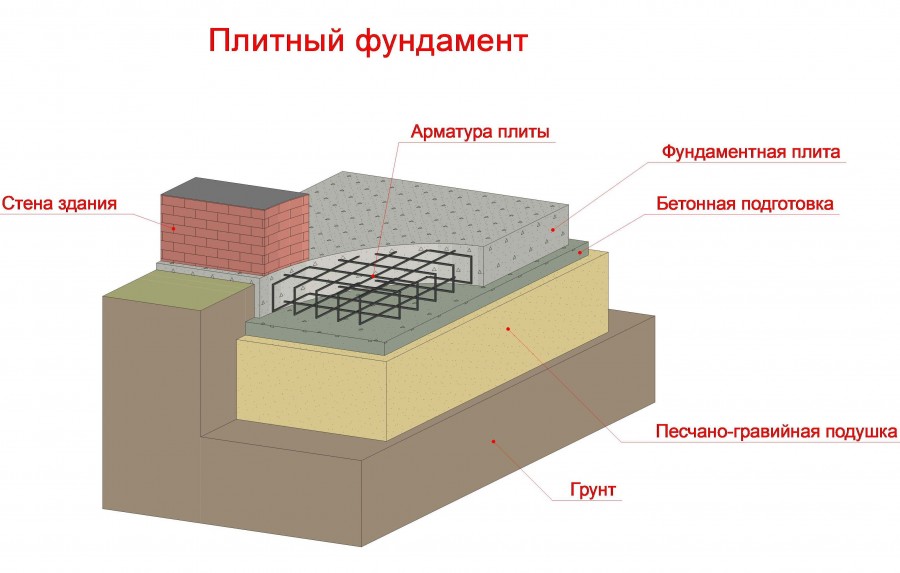

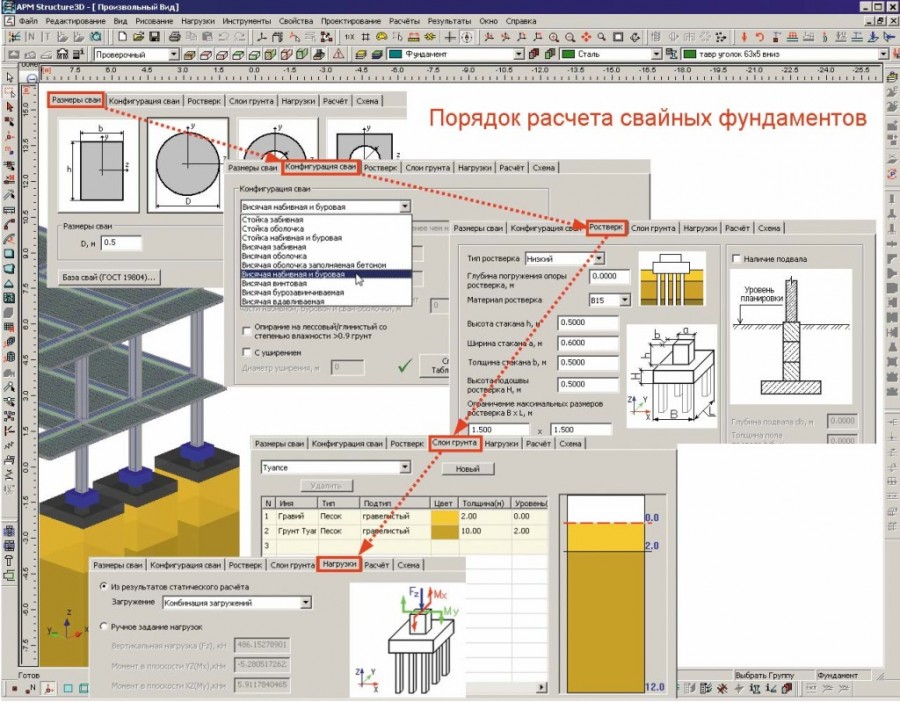

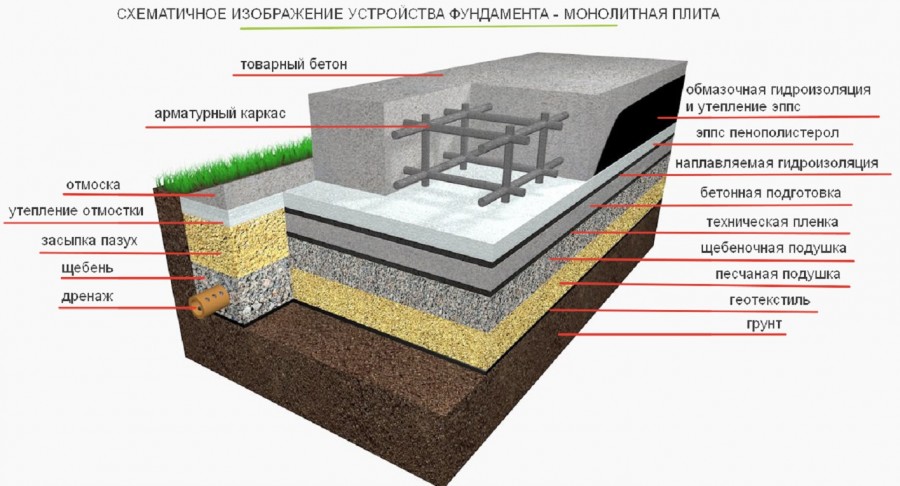

Фундамент-плита

Самый непростой в изготовлении и самый дорогостоящий – монолитный фундамент, который выполняется на стальной арматуре, уложенной на не менее чем 20-сантиметровый слой песка. Для дома с указанной выше конфигурацией площадь плиты составит 160 кв.м., умножьте на 0,2 м толщины, получатся 80 кубометров бетона. Также умножьте на вес одного куба.

И это еще не все сложности. Такой монолит необходимо заливать одновременно по всей площади. Где взять одновременно столько бетона?

Также следует класть плиту с ребрами жесткости, направленными вниз. Иначе она под нагрузкой стен начнет лопаться или трескаться. Теперь видно, как лучше всего рассчитать фундамент.

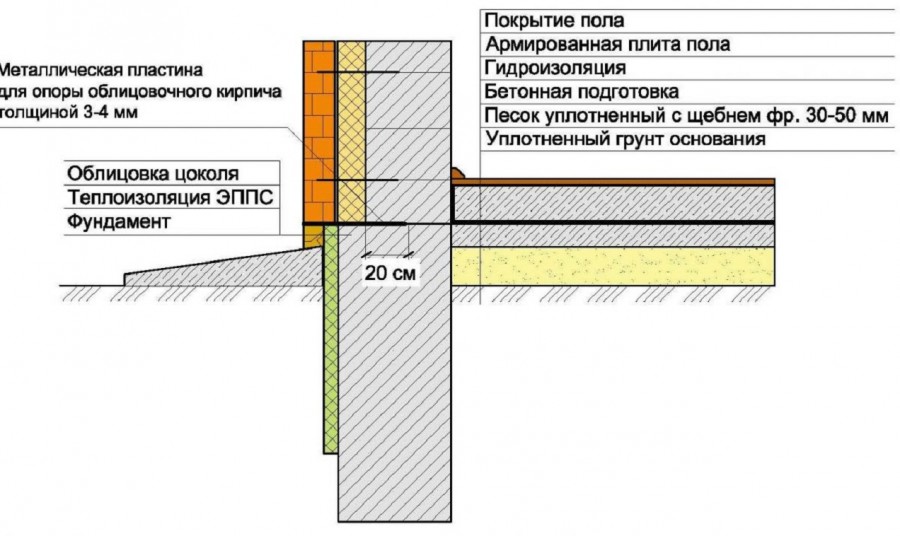

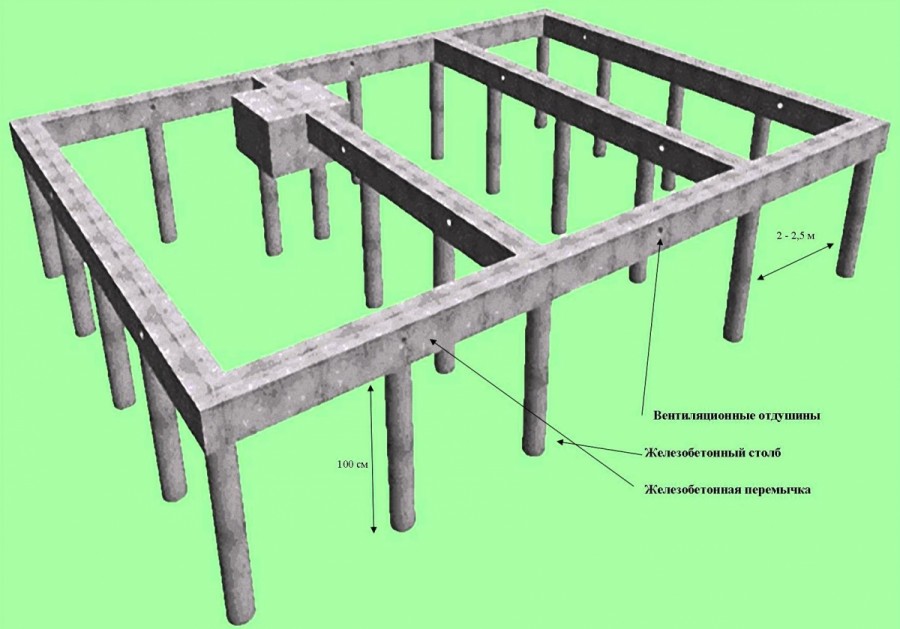

Столбчатый фундамент

Это не означает, что он обязательно круглый. Легче соорудить квадратную обшивку для заливки бетоном арматуры, и не нужно высчитывать поперечное сечение круга.

Ленточный фундамент

Его чаще всего монтируют своими руками. Простая копка траншей по периметру и на несущие конструкции внутри здания, простой расчет: длина умножается на ширину и высоту. Если хотите иметь и цокольный этаж, то его стенами будет фундамент.

Возьмем за основу одну длину дома в 10 м, ширину – 0,5 м., высоту фундамента – 2 м. Объем бетона составит 12,5 кубометра, две стороны – 25 куб. Боковые стороны дадут 16 кубов, внутренние ленты – еще восемь. Получится 49 кубометров. Умножьте эту сумму на указанный вес одного куба.


Цена фундамента

Примеры для расчета фундаментов по бетону уже были показаны в нашей статье. Здесь скажем о метраже арматуры, для всех видов фундамента она разная. Она может быть гладкой и ребристой, для сварки соединений (марка С) и для перевязки.

Про перевязку стальной арматуры часто забывают, а без перевязки не соберете каркас. Дешевле пластиковый перевязочный материал. Есть уже пластиковая арматура. Выясните предварительно стоимость различной арматуры в строймагазинах.

Сколько будет стоить фундамент?

Просуммировав стоимость кубов бетона, стальной арматуры, песка, щебня, досок или плит для опалубки под заливку ленточного фундамента. В итоге узнаете цену основания дома.

После этого прикинете расходы, и подумаете: не остановить ли стройку на первом этаже? Вот и весь расчет расходов материалов на фундамент.

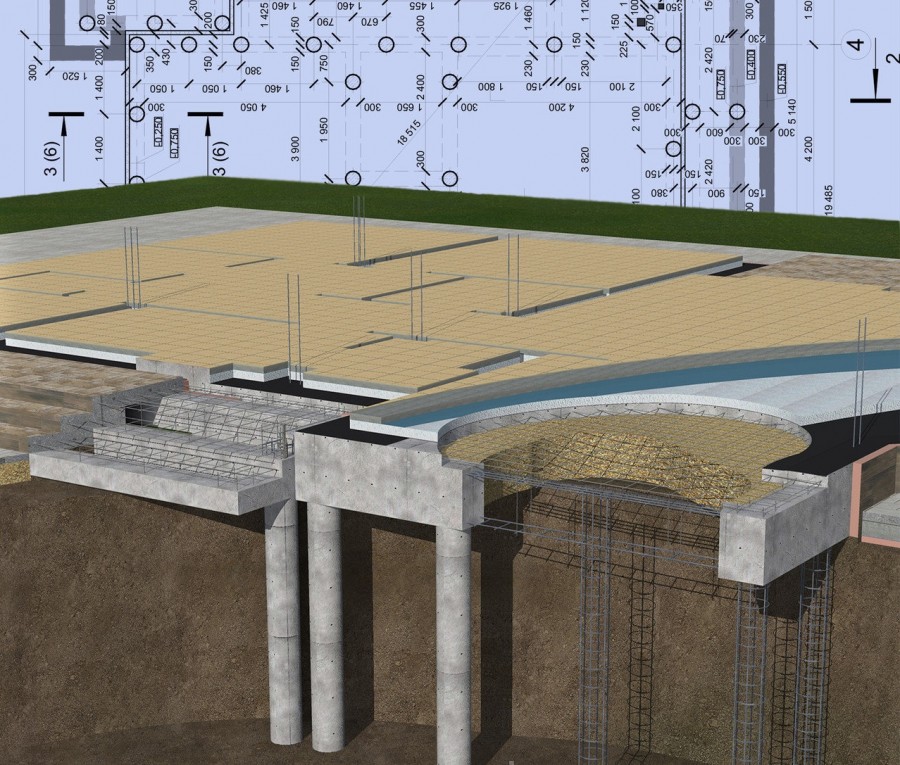

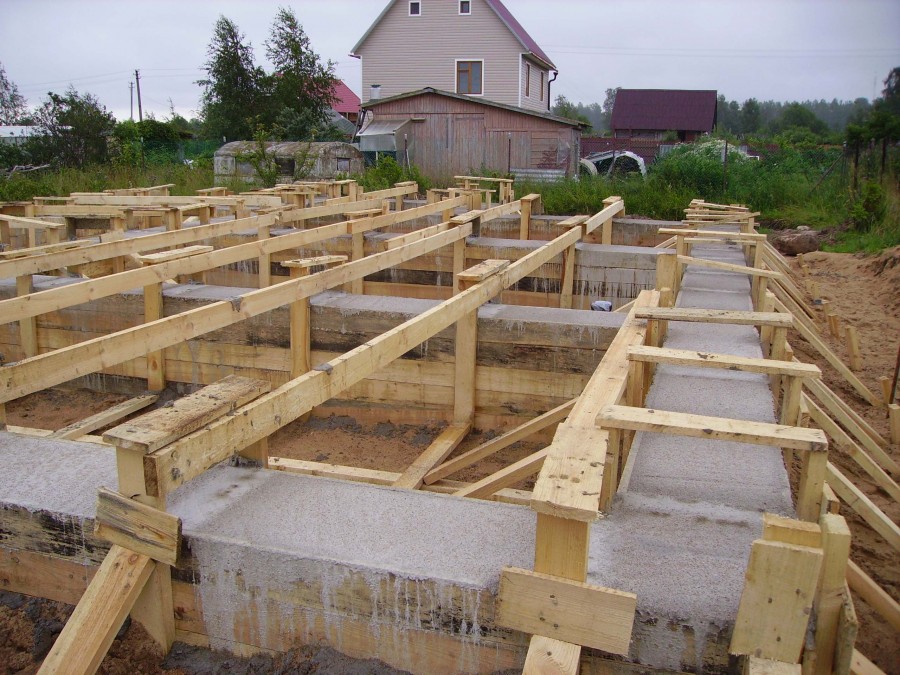

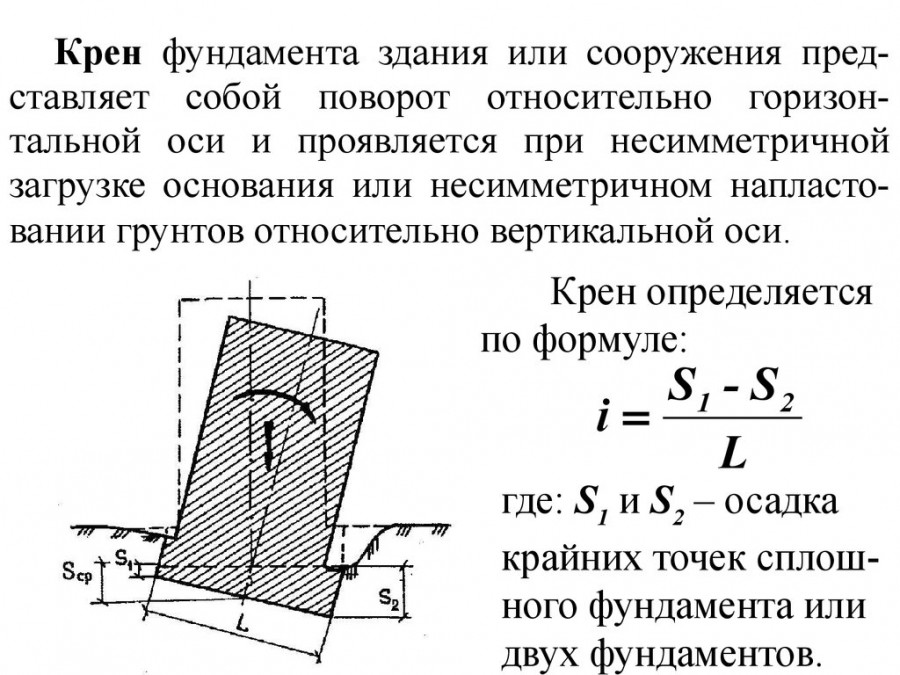

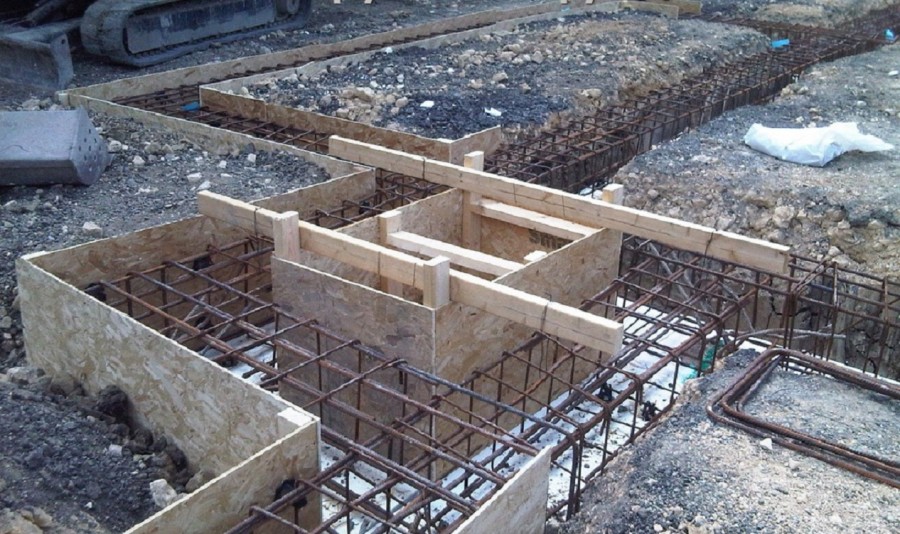

Фото фундаментов с правильным расчетом

Также рекомендуем просмотреть:


Пожалуйста, сделайте репост

Расчет ленточного фундамента

справка

Укажите необходимые размеры в миллиметрах

X — ширина фундамента
Y — длина фундамента
A — толщина фундамента
H — высота фундамента
C — расстояние до оси перемычки


A — толщина фундамента
H — высота фундамента
S — шаг между соединениями
G — горизонтальные ряды
V — вертикальные стержни
Z — соединительные стержни


Требуемое количество цемента для изготовления одного кубического метра бетона различное в каждом конкретном случае.

Это зависит от марки цемента, желаемой марки получаемого бетона, размеров и пропорций наполнителей.
Указывается в мешках.

Не стоит повторять, насколько важно при проектировании дома рассчитать количество строительных материалов для фундамента дома.
Ведь стоимость монолитного фундамента доходит до трети стоимости дома.

Данный сервис облегчит планирование и расчет фундамента дома. Поможет рассчитать количество бетона, арматуры, досок опалубки для устройства ленточного фундамента.

Что можно узнать:

Площадь основания фундамента (например, для определения количества гидроизоляции, чтобы накрыть готовый фундамент)
Количество бетона для фундамента и плит перекрытия или заливки пола подвала (вот будет весело, когда из-за элементарной ошибки в умножении не хватит бетона)
Арматура — количество арматуры, автоматический расчет ее веса, исходя из ее длины и диаметра
Площадь опалубки и количество пиломатериала в кубометрах и в штуках
Площадь всех поверхностей (для расчета гидроизоляции фундамента) и боковых поверхностей и основания
Добавлен расчет стоимости стройматериалов фундамента.

Так же программа нарисует чертеж фундамента.
Надеюсь, что сервис будет полезен тем, кто строит фундамент своими руками и специалистам-строителям.

состав бетона

Пропорции и количество цемента, песка и щебня для приготовления бетона по умолчанию даны справочно, как рекомендуют производители цемента.
Так же как и цена на цемент, песок, щебень.

Однако состав готового бетона сильно зависит от размеров фракций щебня или гравия, марки цемента, его свежести и условий хранения. Известно, что при длительном хранении цемент теряет свои свойства, а при повышенной влажности качество цемента ухудшается быстрее.

Обратите внимание, что стоимость песка и щебня указывается в программе за 1 тонну. Поставщики же объявляют цену за кубический метр песка, щебня или гравия.

Удельный вес песка зависит от его происхождения. Например, речной песок тяжелее карьерного.
1 кубический метр песка весит 1200-1700 кг, в среднем — 1500 кг.

С гравием и щебнем сложнее. По различным источникам вес 1 кубического метра от 1200 до 2500 кг в зависимости от размеров. Тяжелее — более мелкий.

Так что пересчитывать цену за тонну песка и щебня вам придется самостоятельно или уточнять у продавцов.

Однако расчет все же поможет узнать ориентировочные расходы на строительные материалы для заливки фундамента. Не забудьте еще проволоку для вязки арматуры, гвозди или саморезы для опалубки, доставку строительных материалов, расходы на земляные и строительные работы.

сбор нагрузок, онлайн калькулятор, примеры и таблицы

foto 1foto 1Расчет фундамента – это важнейший вопрос, с которого должно начинаться строительство. От правильности сооружения основания постройки в будущем будет зависеть ее долговечность, да и вообще безопасность проживания.

Полный расчет фундамента является достаточно сложной задачей, доступной только для специалистов, но упрощенный расчет дает возможность обеспечить необходимый уровень надежности.

В действующих нормативных документах изложены основные правила таких расчетов, что и следует учитывать при планировании частного строительства (смотрите: типы частных домов).

Принципы расчетов

Расчет фундамента строения включает определение таких важнейших параметров, как заглубление, площадь опоры на грунт, размеры основания. Он должен учитывать все определяющие факторы – геофизические характеристики грунта, климатические особенности, величины и направленность нагрузок, в том числе от веса всех элементов строения и самого фундамента.

Необходимые исходные данные следует брать у организаций, специализирующихся на геологических изысканиях, а также из проверенных источников.

Прежде чем приступить к строительству, необходимо определить потребность в бетоне, армирующих элементах и других материалах. Возведение фундамента нельзя останавливать на середине, а потому расчеты должны помочь правильно закупить нужное их количество.

Следует учитывать, что расчеты несколько различаются для разных типов фундаментов. Свои методики существуют для ленточных, столбчатых, плитных и свайных вариантов оснований. При отсутствии достоверных данных о состоянии грунта в месте закладки дома, придется проводить геологические исследования с привлечением специалистов.

foto 2foto 2

Учет состояния грунта

Несущая способность грунта считается важнейшей характеристикой, определяющей тип и размеры фундамента. Она, прежде всего, зависит от его плотности и структуры. Оценить ее можно по сопротивлению нагрузкам – Rо, указывающей какая нагрузка на единицу площади допустима без его проседания (на поверхностном уровне). Выражается Rо в кг/см² и считается табличной, т.е. справочной, величиной.

Величина сопротивления зависит от пористости (плотности) почвы и ее увлажненности. В таблице ниже приведены значения этого показателя для наиболее типичных почв.

Значения сопротивления нагрузке для некоторых типов грунта:

Характер грунтаКоэффициент
пористости
Ro ,
кг/см²
СухиеВлажные
Супеси0,5
0,7
3,1
2,6
3,1
2,0
Суглинки0,5
0,7
1,0
3,0
2,6
2,0
2,4
1,8
1,1
Глины0,5
0,6
0,8
1,0
6,0
5,0
3,1
2,6
4,2
3,0
2,0
1,2

Достаточно высоким сопротивлением обладают гравийные и щебневые грунты – 4-5 и 4,4-6 кг/см², соответственно, в зависимости от глинистого или песчаного наполнения. Крупнозернистый песчаник имеет Rо 3,6-4,4 кг/см², песчаник средней зернистости – 2,6-3,4 кг/см², мелкозернистый песчаник – 2-3 кг/см² в зависимости от увлажненности.

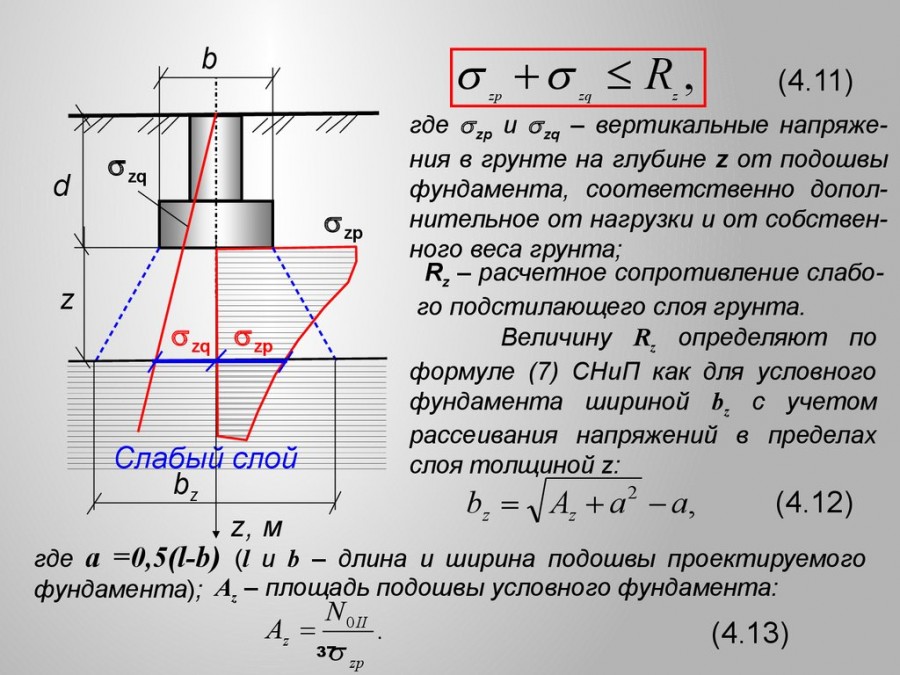

С увеличением глубины залегания пласта меняется плотность грунта, а значит, и сопротивление нагрузкам. Его значение на разных глубинах (h) можно определить по формуле R=0,005R0(100+h/3).

При определении заглубления фундамента важную роль играют такие параметры состояния грунта:

  1. Уровень расположения грунтовых вод. Фундамент не должен доходить до водного пласта. Этот параметр часто становится определяющим для выбора типа основания. В частности, при высоком расположении вод приходится возводить плитный фундамент.
  2. Глубина зимнего промерзания грунта. Подошва фундамента должна располагаться на 30-50 см ниже уровня промерзания. Дело в том, что при замерзании грунт сильно вспучивается, что создает выталкивающую нагрузку на основание.
  3. Уровень залегания высокопучинистых пластов. Фундаментную подошву нельзя упирать в такой грунт, а значит, его следует пройти насквозь.

Заглубление фундамента частного дома обычно не рассчитывается, т.к. требует использования сложной методики. Его выбор осуществляется, исходя из указанных практических рекомендаций.

Расчет опорной площади

При выборе фундамента важно правильно определить минимально допустимую площадь его опоры на грунт. Ее можно вычислить по формуле S= γn · F / (γc · Rо), где:

  • γc – коэффициент эксплуатационных условий;
  • γn – коэффициент запаса надежности, принимаемый равным 1,2;
  • F – полная (суммарная) нагрузка на грунт.

Коэффициент эксплуатационных условий (условий работы) зависит от характера грунта и сооружения. Так, на глинистых почвах для кирпичных конструкций он принимается равным 1,0, а для деревянных – 1,1.

В случае песчаного грунта: γc равен 1,2 при больших и длинных строениях, жестких небольших домах; 1,3 – для любых маленьких построек; 1,4 – для больших не жестких домов.

foto 3foto 3

Сбор нагрузок на грунт (F)

Вес сооружения

Основу расчета составляет нагрузка, возникающая от веса всех элементов сооружения, включая сам фундамент. Конечно, подсчитать точно массу всех конструктивных деталей достаточно сложно, а потому принимаются средние значения удельного веса, отнесенного к единице площади поверхности.

Стеновые конструкции:

  • каркасные дома с утеплителем при толщине стены 15 см – 32-55 кг/м²;
  • бревенчатый и брусчатый сруб – 72-95 кг/м²;
  • кирпичная кладка толщиной 15 см – 210-260 кг/м²;
  • стены из железобетонных панелей толщиной 15 см – 305-360 кг/м².

Перекрытия:

  • чердак, деревянное перекрытие, пористый утеплитель – 75-100 кг/м²;
  • то же, но с плотным утеплителем – 140-190 кг/кв.м;
  • напольное перекрытие (цокольное), деревянные балки – 110-280 кг/м²;
  • перекрытие бетонными плитами – 500 кг/м².

Крыша:

  • металлическая кровля из листа – 22-30 кг/кв.м;
  • рубероид, толь – 30-52 кг/кв.м;
  • шифер – 40-54 кг/кв.м;
  • керамическая черепица – 60-75 кг/кв.м.

Расчет веса сооружения с учетом приведенных удельных весов сводится к определению площади соответствующего элемента и перемножении ее на данный показатель. В частности, для получения площади стен надо знать периметр дома и высоту стен. При расчете кровли необходимо учитывать угол ската.

foto 4foto 4

Вес фундамента и снеговая нагрузка

Площадь опоры сооружения определяется на уровне подошвы, а значит, в суммарной нагрузке на грунт необходимо учитывать еще и вес фундамента. Методика расчета зависит от его типа:

  1. Ленточный фундамент. Прежде всего, определяется заглубление (Нф), которое должно быть ниже уровня промерзания. Например, при уровне 1,3 м нормальное заглубление составляет 1,7 м. Затем, определяется периметр ленты (Р), как 2(а+в), где а и в – длина и ширина дома, соответственно. Ширина ленты (bл) выбирается с учетом толщины стены. В среднем она составляет 0,5 м. Соответственно, объем ленточного фундамента V=P x bл х Нф. Умножив его на плотность армированного бетона (в среднем 2400 кг/м³), получим расчетный вес ленточного фундамента.
  2. Столбчатый фундамент. Расчет ведется на каждую опору. Вес одного столба определится, как произведение плотности бетона на объем заливки (V=SxНф, где S – площадь столба). Кроме того, обязательно учитывается вес ростверка, который рассчитывается аналогично ленточному фундаменту.
  3. Для определения веса монолитной бетонной плиты вычисляется ее объем (V=SxНф, где S – площадь плиты). Заглубление обычно составляет порядка 40-50 см.

В зимнее время нагрузка на грунт может значительно увеличиться за счет скопления снега на кровле. Принято считать, что при скате кровли с углом более 60 градусов, снег не накапливается, и снеговую нагрузку можно не учитывать.

При меньшем угле наклона крыши учитывать ее необходимо. Многолетние наблюдения дают такие параметры этой нагрузки:

  • северные районы – 180-195 кг/м²;
  • средняя полоса РФ – 95-105 кг/м²;
  • южные регионы – до 55 кг/м².

После определения всех указанных весовых параметров можно приступить к расчету минимальной площади подошвы по вышеприведенной формуле. Полная нагрузка на грунт (F) определится, как сумма веса стен, перекрытий, кровли, фундамента и снеговой нагрузки.

При расчете столбного и свайного фундамента суммарная нагрузка делится на количество опор, т.к. ростверк равномерно распределяет ее на опоры.

foto 6foto 6

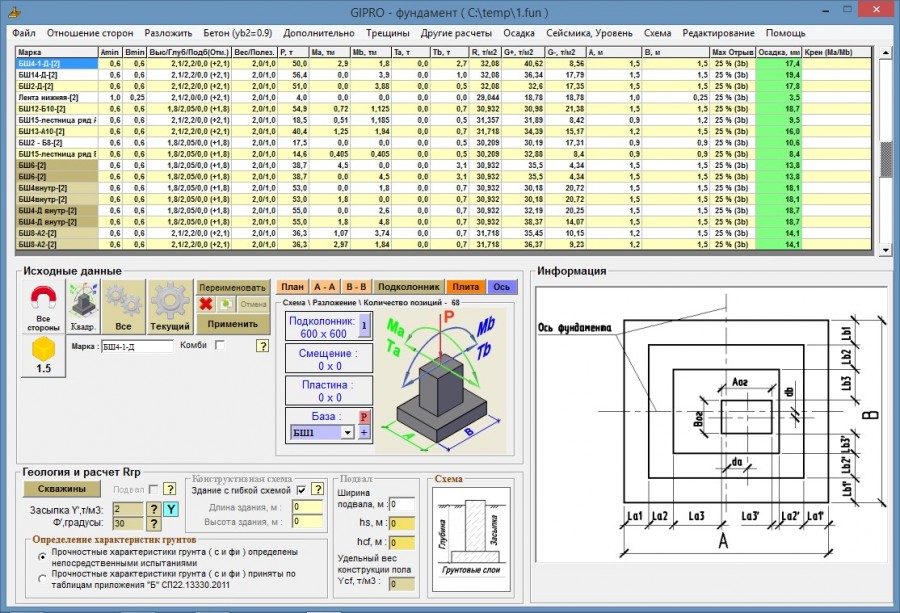

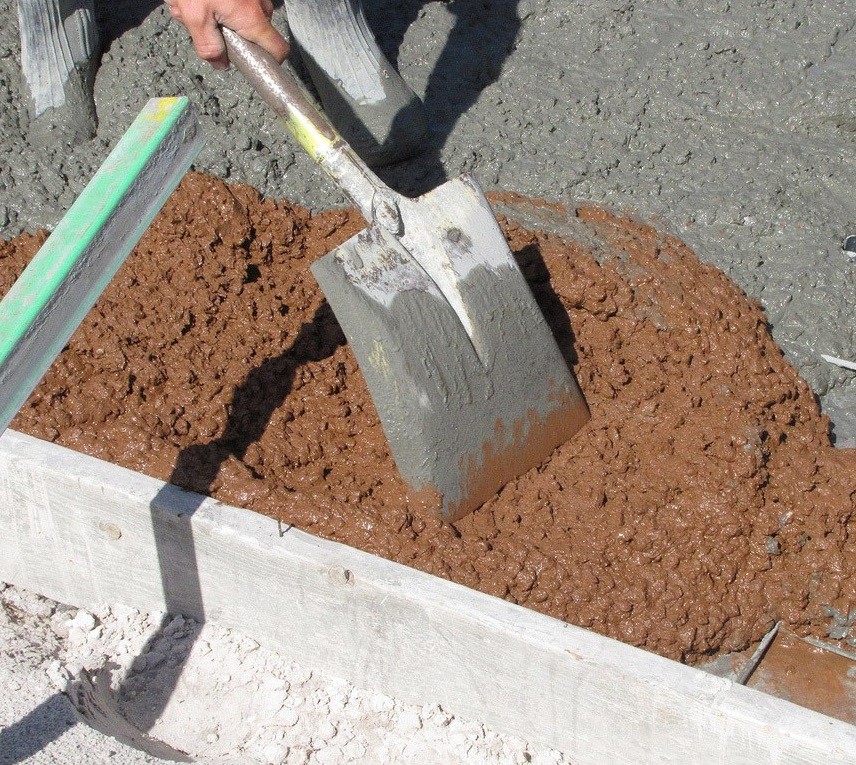

Расчет потребности в бетоне

Работы по заливке бетона нельзя останавливать, не закончив их полностью. Для этого важно правильно оценить потребность в нем. Расчет необходимого количества проводится с учетом типа фундамента:

  1. Ленточный вариант. Порядок расчета можно рассмотреть на примере. Фундамент делается для дома размером 6х8 м. Глубина промерзания грунта составляет 1 м, а потому заглубление выбираем 1,4 м. Ширина ленты (уточненная по расчету минимальной площади опоры) – 0,5 м. Объем фундамента составит V=PxbлхНф, т.е. (2х6х8)х1,4х0,5=67,2 м³. Рекомендуется взять запас порядка 8-10 процентов. Окончательно, для данного фундамента потребуется 74 м³ бетона.
  2. Столбчатый тип. Если опора имеет прямоугольное сечение, то площадь ее определится, как произведение двух сторон. При возведении столба круглой формы применяется известная формула расчета окружности S=3.14R2, где R – радиус столба.
  3. Плитный фундамент. Объем определяется по формуле для правильного параллелепипеда, т.е. V=axbxHф, где а и b – размеры сторон плиты (м). Например, для дома 6х8 м при заглублении 0,4 м объем составит 19,2 м³.

Несколько сложнее учесть дополнительную потребность в бетоне при формировании ребер жесткости на плитном основании. Они изготавливаются обычно с шагом 2 м, причем по краям они располагаются обязательно.

Для выбранного примера количество ребер по длине составляет 4, а по ширине 3. Общая длина этих элементов составит (8х4)+(6х3) =50 м. Наиболее характерная ширина и высота ребра – 0,1 м. Следовательно, общий дополнительный объем бетона составит 50х0,1х0,1=0,5 м³.

foto 6foto 6

Расчет потребности арматуры

Перед началом работ важно правильно оценить и потребность материалов для обеспечения армирования фундамента. Расчет проводится следующим образом.

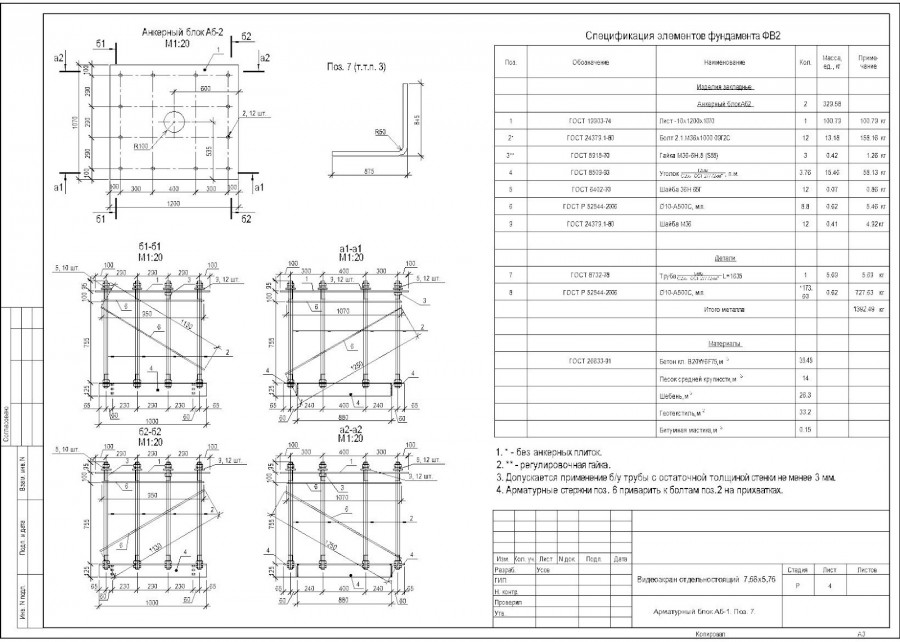

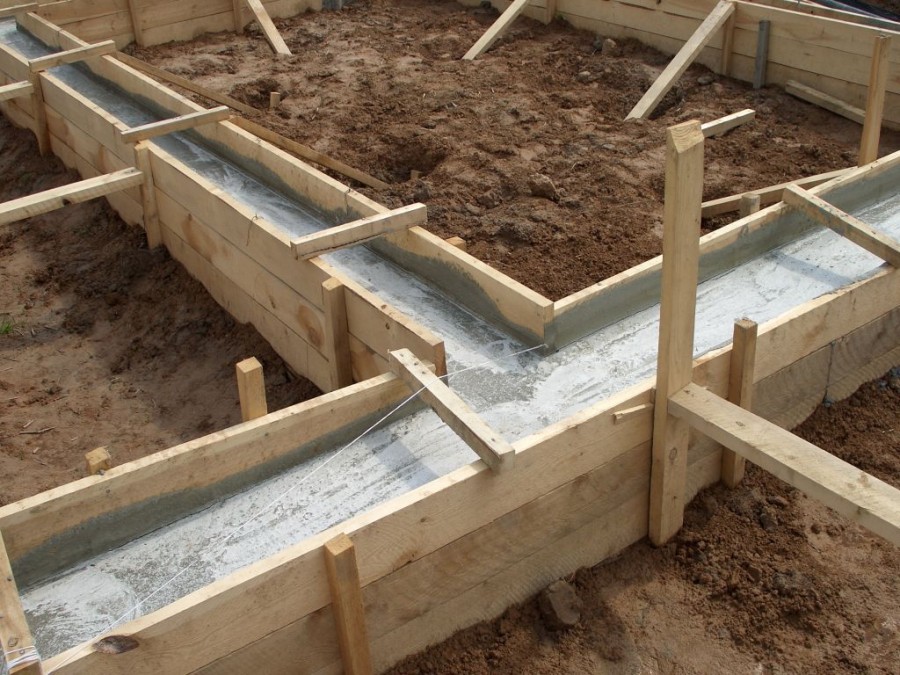

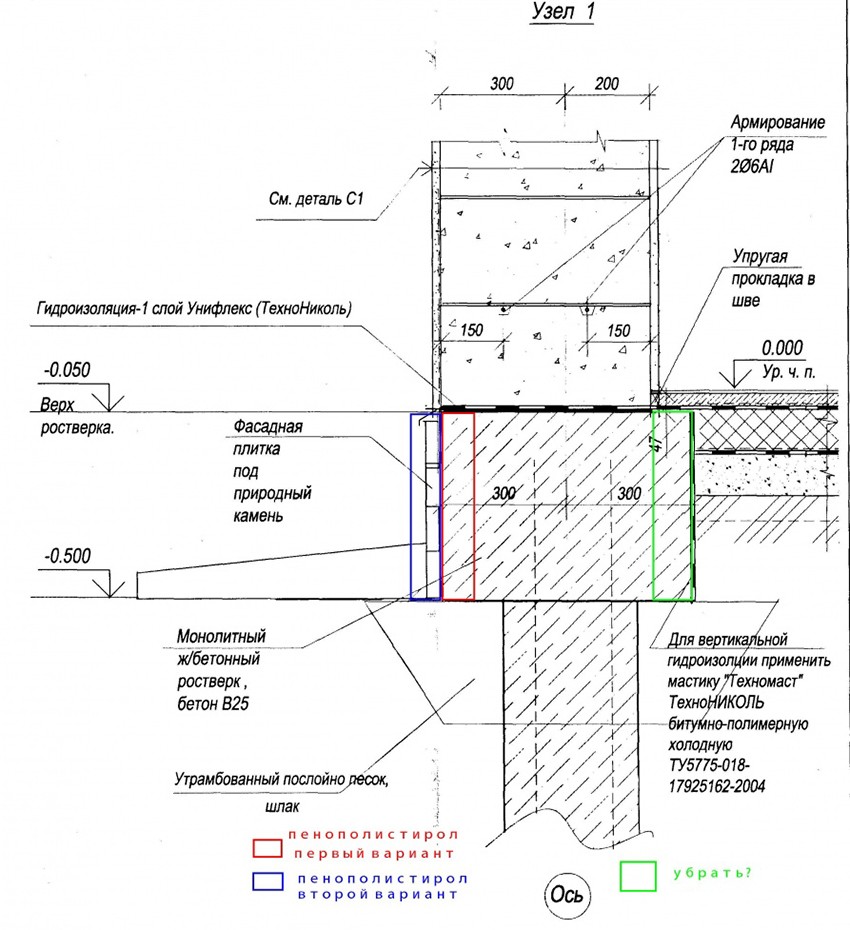

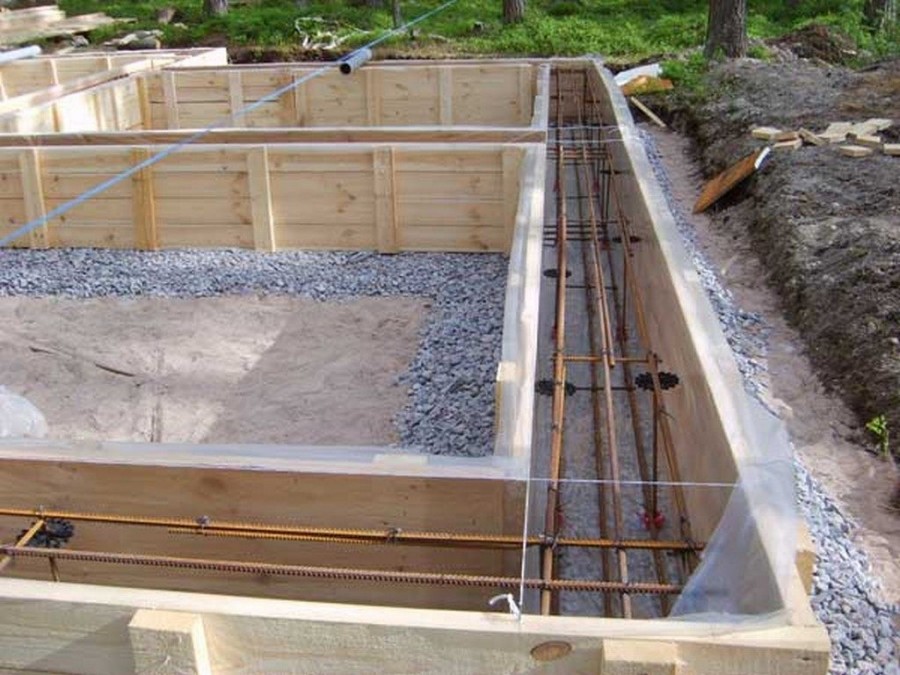

Ленточный фундамент

foto 7foto 7Для него обычно используется 2 горизонтальных ряда стальной арматуры периодического профиля диаметром 10-14 мм.

Для вертикальной и поперечной увязки можно применять гладкие стержни диаметром 8-10 мм.

Связка стержней между собой обеспечивается стальной вязальной проволокой.

Пример расчета для дома 6х8 м. Общая длина фундамента – 28 м. Для продольного армирования используется арматура диаметром 12 мм, и она укладывается по 2 штуки в каждом ряду (в сечении – 4 штуки). Стандартная длина стержней – 6 м.

При соединении применяется нахлест в 0,2 м, а стыков потребуется на 28 м не менее 5. Для горизонтальной армировки нужно 28х4=112 м. Дополнительно, на нахлесты – 5х4х0,2=4 м. Общий итог – 116 м.

Для вертикальной увязки нужны стержни диаметром 8 мм. При высоте фундамента 1,4 м длина каждого стержня составит 1,2 м. Устанавливаются они с шагом 0,6 м, т.е. количество стержней на всю длину 2х28/0,6=94 штуки.

Общая длина составит 94х1,2=113 м. В поперечном направлении связка обеспечивается в тех же точках. При ширине ленты 0,4 м длина каждого стержня составляет 0,3 м. Потребность определится, как 94х0,3=29 м. Общая потребность в арматуре диаметром 8 мм составит 142 м.

Потребность в вязальной проволоке определяется по количеству узлов. В одном сечении их 4 штуки, а общее количество 4х28/0,6 =188. Для одной связки потребуется порядка 0,3 м проволоки. Суммарная потребность – 0,3х188=57 м.

foto 6foto 6
Расчет онлайн размеров, потребности арматуры и бетона

Столбчатый

Арматура устанавливается в вертикальном положении (стержни диаметром 10-12 мм), увязанные в поперечном сечении стержнями диаметром 6-8 мм. на один столб требуется 4 основных стержня, а увязка производится в 3-х местах.

В рассматриваемом примере (заглубление 1,4 м) для одного столба нужно 4х1,4=5,6 м арматуры периодического профиля диаметром 10 мм. Для поперечной увязки используются стержни длиной 0,3 м.

Их общая потребность 3х4х0,4= 4,8 м. Вязальной проволоки нужно 3х4х0,3 м=3,6 м.

Онлайн расчет размеров, потребности арматуры и бетона

Плитный

Обычно армирование производится из стальных стержней диаметром 6-8 мм, уложенных в виде сетки в один ряд. Шаг укладки составляет 0,3 м. Для дома 6х8 м потребуется по ширине 6/0,3=20 стержней, а по длине – 8/0,3=27 штук.

Общая длина составит (27х6)+(20х8) =382 м. Количество пересечений стержней – 27х20=540, т.е. вязальной проволоки нужно 540х0,3=162 м.

Калькулятор онлайн размеров, а также потребности арматуры и бетона

Правильная заготовка материалов позволяет избежать проблем при строительстве. При покупке их стоит учитывать наличие строительных навыков. Отсутствие опыта может приводить к незапланированным отходам. foto 6foto 6

Строительство фундамента любого типа требует проведения расчетов. Без учета реальных нагрузок и состояния грунта невозможно обеспечить надежную его конструкцию.

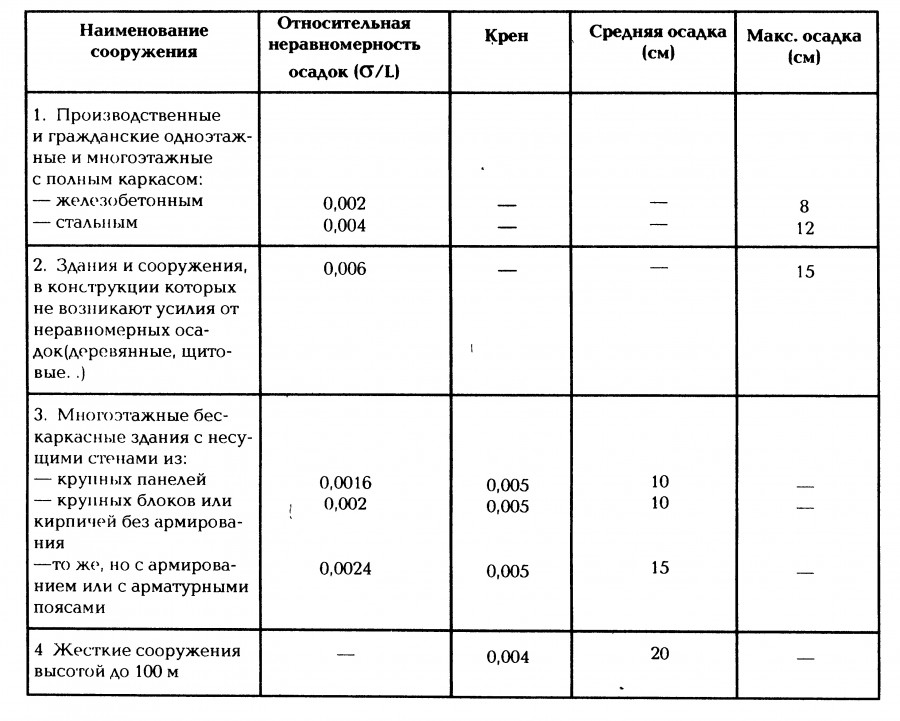

Несоответствие его размеров нагрузкам может привести к проседанию сооружения, а то и к его разрушению. Точный расчет могут провести только специалисты, но необходимый оценочный расчет способен осуществить любой человек.

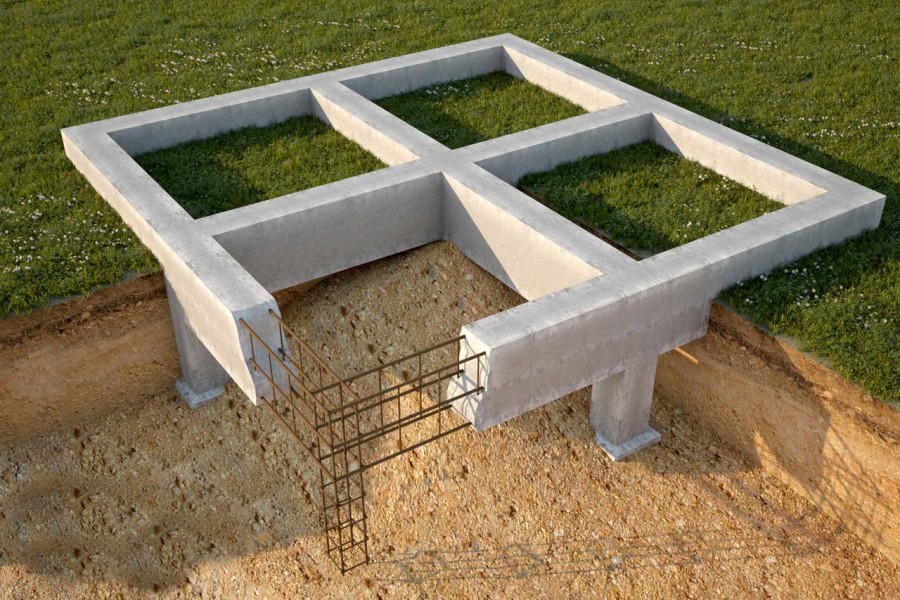

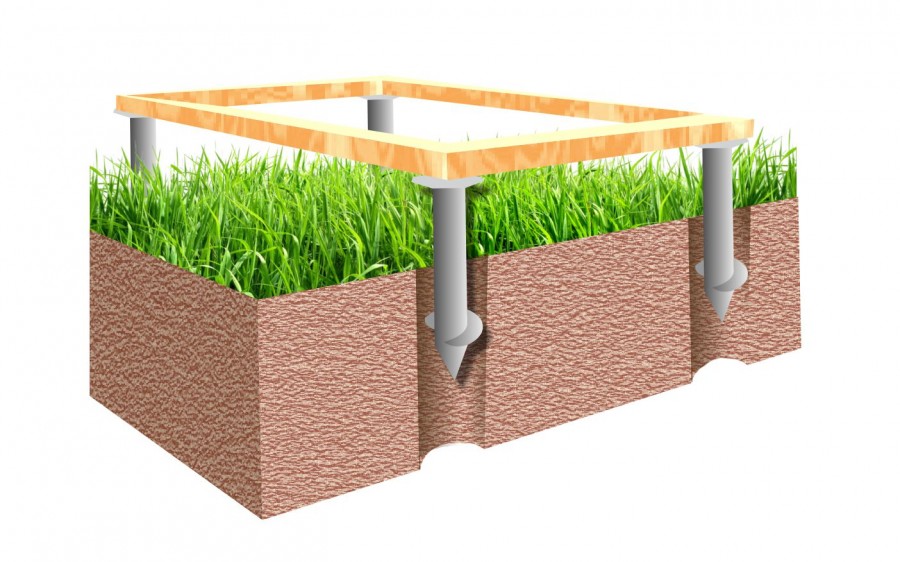

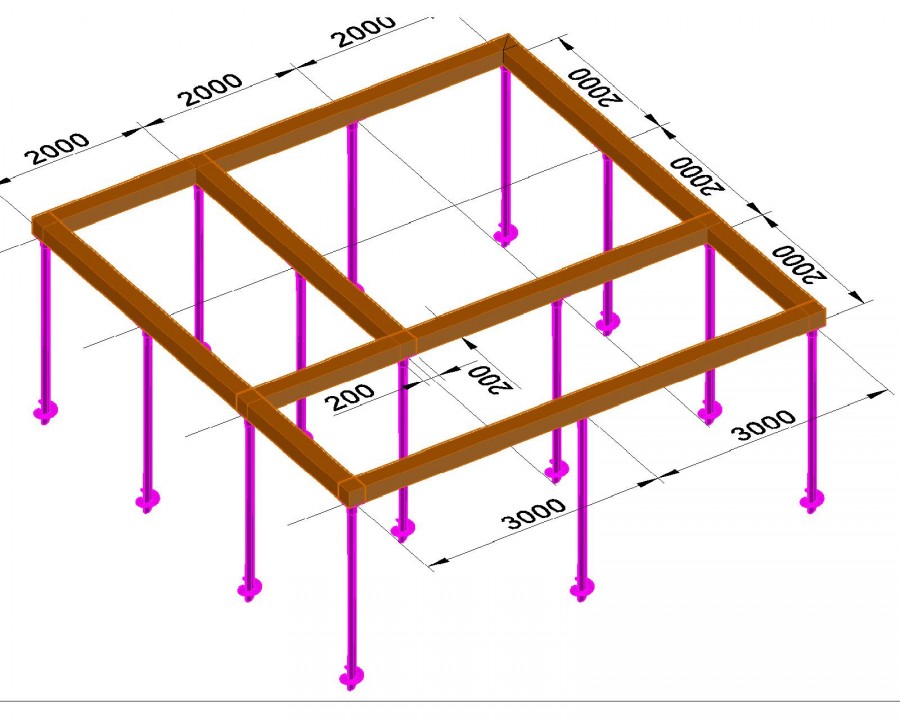

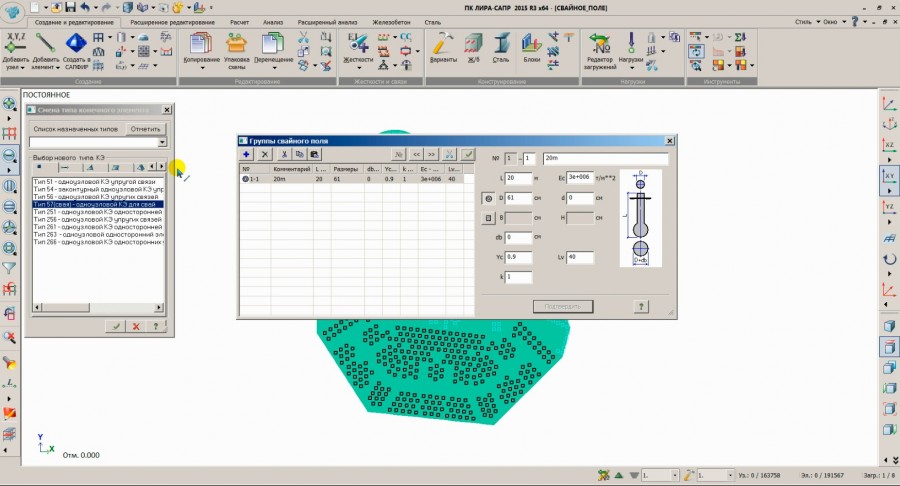

Калькулятор буронабивных свайных и столбчатых фундаментов

Внимание! В настройках браузера отключена возможность «Использовать JavaSсript». Основной функционал сайта недоступен. Включите выполнение JavaScript в настройках вашего браузера.

Информация по назначению калькулятора

Онлайн калькулятор монолитного буронабивного свайного и столбчатого ростверкого фундамента предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента. Для определения подходящего типа, обязательно обратитесь к специалистам.

Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003

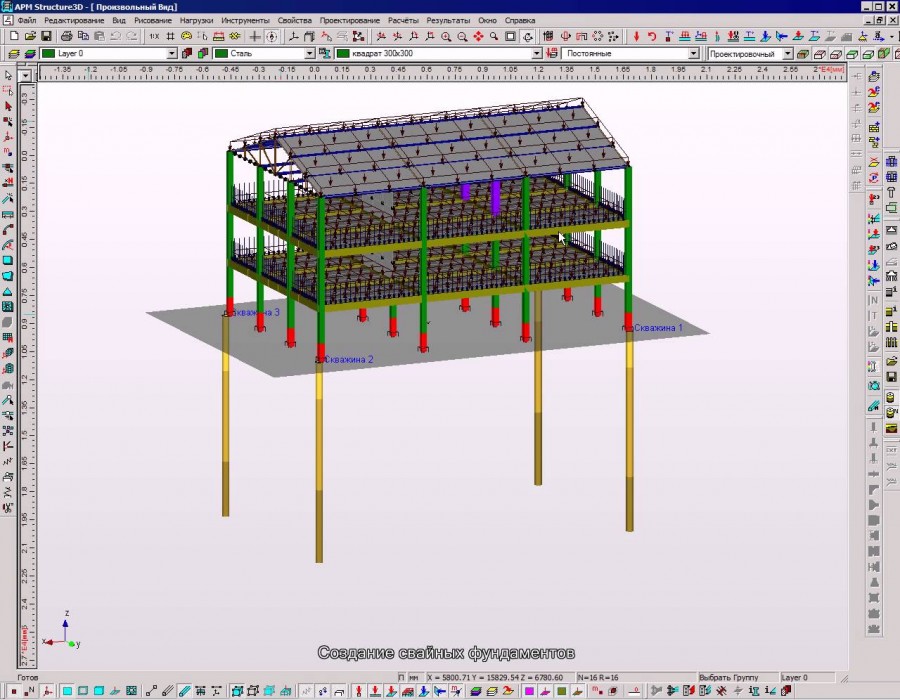

Свайный либо столбчатый фундамент – тип фундамента, в котором сваи либо столбы находятся непосредственно в самом грунте, на необходимой глубине, а их вершины связаны между собой монолитной железобетонной лентой (ростверком), находящейся на определенном расстоянии от земли. Главным отличием между столбчатым и свайным фундаментом является разная глубина установки опор.

Основными условиями для выбора такого фундамента является наличие слабых, растительных и пучинистых грунтов, а так же большая глубина промерзания. В последнем случаем и при возможности забивания свай при любых погодных условиях, такой вид очень актуален в районах с суровым климатом. Так же к основным преимуществам можно отнести высокую скорость постройки и минимальное количество земляных работ, так как достаточно пробурить необходимое количество отверстий, либо вбить уже готовые сваи с использованием специальной техники.

Существует различное множество вариаций данного типа фундамента, таких как геометрическая форма свай, материалы для их изготовления, механизм действия на грунт, методы установки и виды ростверка. В каждом индивидуальном случае необходимо выбирать свой вариант с учетом характеристик грунта, расчетных нагрузок, климатических и других условий. Для этого необходимо обращаться к специалистам, которые смогут произвести все необходимые замеры и расчеты. Попытки экономии и самостроя могут привести к разрушению постройки.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой справа.

Общие сведения по результатам расчетов

  • Общая длина ростверка
  • — Периметр фундамента, с учетом длины внутренних перегородок.
  • Площадь подошвы ростверка
  • — Соответствует размерам необходимой гидроизоляции.
  • Площадь внешней боковой поверхности ростверка
  • — Соответствует площади необходимого утеплителя для внешней стороны фундамента.
  • Общий Объем бетона для ростверка и столбов
  • — Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом.
  • Вес бетона
  • — Указан примерный вес бетона по средней плотности.
  • Нагрузка на почву от фундамента в местах основания столбов
  • — Нагрузка на почву от веса фундамента в местах основания столбов/свай.
  • Минимальный диаметр продольных стержней арматуры
  • — Минимальный диаметр по СНиП, с учетом относительного содержания арматуры от площади сечения ленты.
  • Минимальное кол-во рядов арматуры ростверка в верхнем и нижнем поясах
  • — Минимальное количество рядов продольных стержней в каждом поясе, для предотвращения деформации ленты под действием сил сжатия и растяжения.
  • Минимальный диаметр поперечных стержней арматуры (хомутов)
  • — Минимальный диаметр поперечных и вертикальных стержней арматуры (хомутов) по СНиП.
  • Минимальное кол-во вертикальных стержней арматуры для столбов
  • — Количество вертикальных стержней арматуры на каждый столб/сваю.
  • Минимальный диаметр арматуры столбов
  • — Минимальный диаметр вертикальных стержней для столбов/свай.
  • Шаг поперечных стержней арматуры (хомутов) для ростверка
  • — Шаг хомутов, необходимых для предотвращения сдвигов арматурного каркаса при заливке бетона.
  • Величина нахлеста арматуры
  • — При креплении отрезков стержней внахлест.
  • Общая длина арматуры
  • — Длина всей арматуры для вязки каркаса с учетом нахлеста.
  • Общий вес арматуры
  • — Вес арматурного каркаса.
  • Толщина доски опалубки
  • — Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор.
  • Кол-во досок для опалубки
  • — Количество материала для опалубки заданного размера.

Как рассчитать фундамент под дом с помощью простых формул

Как правильно рассчитать стоимость фундамента под дом, я уже рассказывал на конкретных примерах в одной из предыдущих статей. В этой статье поговорим о расчете размеров и свойств самого фундамента.

Влияние грунта на глубину заложения фундамента

Зависимость выбора типа фундамента от вида грунта, хорошо описана в статье Фундамент под дом из пеноблоков на различных грунтах, а какие вообще бывают типы фундамента, для каких построек они предназначены, а так же об их достоинствах и недостатках, я рассказывал в статье Типы фундамента под дом в современном строительстве.

Грунт оказывает самое непосредственное влияние, как на тип фундамента, так и глубину его заложения.

Глубину заложения столбчатого или свайного фундамента рассчитывать не имеет смысла, как правило, столбы (сваи) закладываются ниже глубины промерзания на 30-40см, но обязательно на твердый грунт.

Плитный фундамент закладывается на глубину, зависящую исключительно от толщины монолитной плиты.

Остается разобраться с глубиной заложения ленточных фундаментов, в зависимости от типа грунта. Расчет заглубления такого фундамента производится на основании рекомендательной таблицы:

Расчет фундамента по несущей способности грунта (вычисляем необходимую площадь опоры)

Рассчитать фундамент по несущей способности грунта очень просто, несмотря на видимую сложность и большой объем. Весь расчет сводится к определению минимальной площади основания фундамента под дом, при которой грунт без проблем выдержит всю массу дома, но все же что бы не запутаться, давайте обо всем по порядку.

Сама формула для расчета минимальной площади основания фундамента выглядит следующим образом:

S > γn · F / c · R0)
 γ— коэффициент условий работы
 γn = 1,2- коэффициент надежности
  — нагрузка на основание (вес дома + вес фундамента + различные дополнительные нагрузки)
 R0 -расчетное сопротивление грунта под основанием фундамента
 S — площадь основания фундамента (см2)

Теперь давайте разберемся, где нам взять все эти страшные значения из формулы, чтобы рассчитать площадь основания фундамента.

Коэффициент условий работы γc

Коэффициент условий работы можно взять из этой таблицы:

Грунт Тип грунта Коэффициент
Пески Крупные, нежесткие и жесткие длинные сооружения 1,4
Мелкие, любые сооружения 1,3
Крупные, жесткие длинные сооружения 1,2
Глина Слабопластичная, нежесткие и жесткие короткие строения* 1,2
Пластичная, нежесткой конструкции сооружения (деревянные), жеской конструкции длинные** 1,1
Пластичная, жеская конструкция стен (кирпичные) 1,0

* — короткие строения у которых соотношение длины к высоте менее 1,5

** — длинные строения у которых соотношение длины к высоте более 4

Рассчетное сопротивление грунта под основанием фундамента R0

Так как масса всего дома будет практически полностью опираться на грунт под основанием фундамента, необходимо знать расчетные сопротивления различных грунтов на глубине, равной глубине заложения фундамента.

Если фундамент планируется углублять на 1,5м и более, то расчетное сопротивление грунта можно взять напрямую из таблиц.

Таблица для гравийных грунтов и песков:

Очень часто у нас на участке встречаются глинистые грунты. Для глинистого грунта расчетное сопротивление можно взять из этой таблицы:

Эти табличные данные можно напрямую использовать, в случае заложения фундамента на глубину 1,5м и более. В случаях заложения фундамента на меньшую глубину, плотность грунта под подошвой фундамента будет отличатся, а значит и будет отличатся и расчетное сопротивление грунта.

Для того, чтобы рассчитать фундамент, заложенный на глубину менее 1,5м, воспользуемся простой формулой

R = 0,005*Ro *(100 + h/3)
Ro — значение из предыдущих таблиц
h — глубина заложения фундамента



Как рассчитать массу дома с фундаментом F

Конечно, рассчитать абсолютно точную массу всего дома будет практически не возможно, в течение года масса дома будет постоянно меняться. Так, например, зимой дом будет тяжелее из-за снега на крыше, который тоже, в конечном итоге, опирается на фундамент дома.

Но приблизительную массу дома, со всеми дополнительными нагрузками, рассчитать не составит труда, тем более что некоторые значения берутся приближенно с максимальным запасом.

Что учитывается при расчете массы дома

При расчете учитывается все, что опирается на фундамент, а именно:

  • полная нагрузка конструкции, включающая в себя массу стен с отделкой, перекрытия, кровлю, а так же и сам фундамент
  • максимальная нагрузка от находящихся в доме объектов, передающих вес на фундамент дома (лестницы, камины, объекты интерьера и т.д.)
Определяем массу стен

Каждый строительный материал имеет свой удельный вес, измеряется он в килограммах на один кубический метр. Например, у железобетона удельный вес – 2500 кг/м3, это значит, что один кубический метр бетона весит 2500 кг.

В СНиП II-3-79 «Строительная теплотехника» в приложении №3 «Теплотехнические показатели строительных материалов и конструкций» вы сможете найти удельный вес основных строительных материалов, но эти СНиП 1979 года, с того момента на строительном рынке появилось множество совершенно новых материалов. В связи с этим, физически невозможно написать удельный вес для каждого, да и такой точный расчет для индивидуального жилого малоэтажного дома, где учитывается вес растворных швов, гвоздей, скоб и т.д. – нецелесообразен.

В интернете в свободном доступе вы без труда найдете удельный вес любого интересующего вас материала, ну а если вы уже на 100% решили, из чего будете возводить свой дом, то удельный вес можно уточнить у производителя или продавца.

Для приблизительных расчетов можно воспользоваться таблицей, где указан вес одного квадратного метра стены (не путайте с удельным весом), а вам необходимо будет только подсчитать общую площадь всех своих стен и умножить на значение из таблицы.

Таблица веса квадратного метра стены при толщине стены 15см.



Площадь стен считается вместе с оконными проемами, т.е. просто умножаем высоту стены на ее длину без вычета проемов. Это необходимо для запаса прочности в расчетах.

Рассчитываем удельный вес перекрытий

Для того чтобы не рассчитывать массу отдельно по каждому материалу для перекрытия, можно воспользоваться приближенной таблицей, в которой указан примерный удельный вес одного квадратного метра перекрытия, для того, чтобы рассчитать полный вес всего перекрытия, необходимо его площадь умножить на данные из таблицы.

В этой таблице уже учтена с запасом нагрузка от бытовых объектов находящихся на перекрытии, поэтому дополнительно считать, сколько весит ванна, а сколько холодильник – не требуется.

Расчет удельного веса кровли

Для расчета нагрузки от кровли, надо знать из какого она материала будет построена, а так же необходимо посчитать площадь крыши. Затем площадь крыши умножить на данные взятые из этой таблицы:

Кроме нагрузки самой кровли, на фундамент в зимний период будет так же действовать нагрузка создаваемая снегом.

Расчет снежной нагрузки в зимний период

Для расчета снежной нагрузки, нам понадобятся данные из прошлой формулы, а именно площадь крыши, которую необходимо умножить на данные из таблицы:

Расчет веса фундамента

Здесь все просто, необходимо рассчитать объем в кубических метрах всего фундамента, т.е. сколько бетона потребуется для заливки, с учетом цокольной части, а затем полученную цифру умножить на 2500.

Почему на 2500? Потому что у железобетона удельный вес составляет 2500 кг в одном кубическом метре.

Итоговый расчет веса всего дома

Теперь все данные необходимо сложить, т.е.:

  • вес стен
  • вес перекрытий
  • вес кровли
  • снеговую нагрузку
  • вес фундамента
Пример расчета полной нагрузки дома на грунт:

Не волнуйтесь, если в ваших расчетах будут совершенно другие значения и в других пропорциях. В таблице приведены численные значения — взятые из головы (примерные). Не нужно опираться на них при своих расчетах.

Окончательный расчет минимальной площади подошвы фундамента под дом

Напомню формулу для расчета площади основания фундамента и приведем пример расчета простого фундамента:

S > γn · F / c · R0)

γn коэффициент надежности для запаса прочности, постоянная величина равная 1,2

R — расчетное сопротивление грунта под основанием фундамента, берется из таблицы, для примера возьмем его равным 2,5

F — полная нагрузка дома, из последней таблицы возьмем примерно подсчитанную массу всего дома, у нас она равна150 000 кг

γc  — коэффициент, зависящий от грунта и самого строения, взятый из таблицы вверху статьи, давайте для примера примем его равным 1,1

Теперь остается только подставить все значения в формулу:

S > 1,2 · 150 000 / 1,1 · 2,5  65 454 см2

Давайте полученное значение округлим до 66 000 см2

Не волнуйтесь, что получилось такое большое страшное значение, не забывайте, что это значение минимальной площади в см2, а чтобы перевести его в м2 надо разделить на 10 000.

66 000 / 10 000 = 6,6 м2

Для того чтобы рассчитать площадь основания ленточного фундамента, достаточно общую длину всей закладываемой ленты умножить на ширину. Т.е. допустим у вас длина всей ленты 50м, а ширина — 0,4м. Расчитаем площадь опоры фундамента на грунт умножив 50*0,4 = 20мЭто говорит о том, что наш будущий фундамент подходит под наш расчетный дом с большим запасом, почти в три раза. А это, в свою очередь, означает, что можно уменьшить площадь опоры. Длину мы не уменьшим, скорее всего, а ширину вполне возможно.

При расчете столбчатого фундамента таким образом подбирают количество столбов, т.е. у нас известна площадь опоры одного столба, нам необходимо чтобы сумма площадей всех столбов была больше расчетной. И чем больше будет запас прочности, тем естественно будет лучше.

Подведем итог расчета фундамента

Как видите, очень много всего написано, но это не от сложности расчетов, а из-за множества различных типов грунтов, строительных материалов и т.д. Сам расчет заключается нахождении по таблицам значений и в подстановке их в формулу.

Конечно, это очень приблизительные расчеты, но они уже учитывают приличный запас по прочности, поэтому проделанной работы вполне хватит для того, чтобы рассчитать фундамент под частный дом малой этажности.

Онлайн калькулятор фундамента монолитная плита

Скачать, сохранить результат

Выберите способ сохранения

Информация

Плитный фундамент — монолитное основание, которое дарит строению устойчивость и долговечность. Железобетонная плита, которую закладывают под всю площадь здания, служит надёжной опорой для жилого дома или хозяйственной постройки. Минимальный объём земляных работ, низкий коэффициент давления на грунт, а также простота обустройства — объективные преимущества монолитной плиты, ключевого элемента фундамента данной категории. Профессиональное армирование фундаментной плиты гарантирует основанию прочность и стойкость к солидным механическим нагрузкам. Грамотный расчёт плитного фундамента поможет быстро и безошибочно выполнить онлайн калькулятор фундамента монолитная плита.

Преимущества онлайн калькулятора для плитного фундамента

  • Выполняет расчёт фундаментной плиты с учётом всех технических, а также эксплуатационных характеристик бетона, опалубки и арматурного каркаса.
  • Экономит силы и время при разработке успешной стратегии строительных работ, а также составлении сметы обустройства плитного фундамента.
  • Опции 2D и 3D визуализации позволяют в режиме реального времени наглядно оценить адекватность расчётных операций, а при необходимости внести в проект соответствующие поправки.

Расчёт арматуры на монолитную плиту

  • Определение минимального диаметра элементов арматурной сетки, который обязан соответствовать правилам СНиП.
  • Расчёт минимально допустимого сечения вертикальных стержней арматурного каркаса.
  • Конкретизация среднего размера ячеек арматурной сетки, а также определение величины нахлёста.
  • Расчёт количества рядов, диаметра хомутов, а также определение общего веса арматурного каркаса с учётом нахлёста.

Дополнительные функции онлайн калькулятора

  • Расчёт количества, длины и толщины досок опалубки с учётом требований ГОСТ Р. 52086-2003.
  • Определение метрических характеристик плиты, её подошвы и боковых граней для расчёта количества утеплителя.
  • Расчёт долей песка, цемента и щебня в бетоне ручного производства, который потребуется для формирования плитного фундамента.

Максимально упростите процесс расчётно-измерительных операций уже сегодня. Бесплатно воспользуйтесь онлайн калькулятором плитного фундамента прямо сейчас!

поделиться и оценить

Смотрите также:

Добавить комментарий

Расчет фундамента дома: пошаговая инструкция

  • Монтаж фундамента
    • Выбор типа
    • Из блоков
    • Ленточный
    • Плитный
    • Свайный
    • Столбчатый
  • Устройство
    • Армирование
    • Гидроизоляция
    • После установки
    • Ремонт
    • Смеси и материалы
    • Устройство
    • Устройство опалубки
    • Утепление
  • Цоколь
    • Какой выбрать
    • Отделка
    • Устройство
  • Сваи
    • Виды
    • Инструмент
    • Работы
    • Устройство
  • Расчет

Поиск

Фундаменты от А до Я.
  • Монтаж фундамента
    • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

      Фундамент под металлообрабатывающий станок

      Устройство фундамента из блоков ФБС

      Заливка фундамента под дом

      Характеристики ленточного фундамента

  • Устройство

Расчет ленточного фундамента

Справка

Введите необходимые размеры в миллиметрах

X — ширина фундамента
Y — длина основания
A — толщина фундамента
H — Высота фундамента
C — расстояние до оси перемычки


A — толщина фундамента
H — высота фундамента
S — шаг между соединениями
G — горизонтальные ряды
V — вертикальные стержни
Z — шатуны


Необходимое количество цемента для изготовления одного кубометра бетона в каждом конкретном случае разное.

Зависит от марки цемента, желаемой марки получаемого бетона, размера и пропорций наполнителей.
Указывается в пакетах.

Не нужно повторять, насколько важна конструкция дома для расчета количества стройматериалов для фундамента дома.
Потому что стоимость монолитного фундамента составляет треть стоимости дома.

Данная услуга облегчит планирование и расчет подвала дома.Помогите рассчитать количество бетона, арматуры, опалубочных плит для устройства ленточного фундамента.

Что можно узнать:

Площадь основания фундамента (например, чтобы определить объем гидроизоляции для покрытия готового подвала)
Количество бетона для фундамента и плит перекрытия или заливка цокольного этажа (тут будет весело, когда из-за элементарных ошибок при умножении бетона не хватает)
Армирование — количество клапанов, автоматический расчет веса исходя из его длины и диаметра
Площадь опалубки и количество пиломатериалов в кубометрах и в штуках
Площадь всех поверхностей (для расчета гидроизоляции цоколя) и боковых поверхностей и основания
Добавлен расчет стоимости строительных материалов фундамента.

Эта же программа нарисует план фундамента.
Надеюсь, сервис будет полезен тем, кто строит фундамент своими руками, и профессионалам-строителям.

Состав бетона

Пропорция и количество цемента, песка и гравия для изготовления бетона даны по умолчанию, как рекомендовано производителями цемента.
Так же в цене цемент, песок, щебень.

Однако товарный бетон сильно зависит от размера фракции щебня или гравия, марки цемента, его свежести и условий хранения.Известно, что при длительном хранении цемент теряет свои свойства и качество цемента с повышенной влажностью ухудшается быстрее.

Обратите внимание, что стоимость песка и гравия указана в программе за 1 тонну. Продавцы также объявили цену за кубометр песка, щебня или гравия.

Удельный вес песка зависит от его происхождения. Например, речной песок тяжелее карьерного.
1 кубометр песка весит 1200-1700 кг, в среднем — 1500 кг.

С гравием и щебнем сложно. По разным данным, вес 1 кубометра от 1200 до 2500 кг в зависимости от габаритов. Тяжелее — более чем нормально.

Итак, посчитайте стоимость тонны песка и гравия, которую вам могут понадобиться для очистки или у поставщиков.

Однако расчет все же помогает узнать ориентировочные затраты на строительные материалы для заполнения подвала. Не забудьте еще одну проволоку для вязания арматуры, гвозди или шуруп для опалубки, доставку стройматериалов, стоимость земляных и строительных работ.

.

Расчет нагрузок при проектировании колонн и фундаментов | Структурный дизайн

Как рассчитать общие нагрузки на колонну и соответствующее основание?

Эта статья написана по просьбе моих читателей. Студенты-инженеры обычно путаются, когда дело доходит до расчета нагрузок для конструкции колонн и фундаментов. Ручной процесс прост.

Виды нагрузок на колонну
  1. Собственный вес колонны x Количество этажей
  2. Собственная масса балок на погонный метр
  3. Нагрузка на стены на погонный метр
  4. Общая нагрузка на плиту (статическая нагрузка + динамическая нагрузка + собственный вес)

Колонны также подвергаются изгибающим моментам, которые необходимо учитывать при окончательном проектировании.Лучший способ спроектировать хорошую конструкцию — использовать передовое программное обеспечение для проектирования конструкций, такое как ETABS или STAAD Pro. Эти инструменты намного опережают ручную методологию проектирования конструкций и настоятельно рекомендуются.

В профессиональной практике мы используем несколько основных допущений при расчетах нагрузок на конструкции.

Вы можете нанять меня для решения ваших задач по проектированию конструкций. Свяжитесь со мной.

Для колонн

Собственный вес бетона составляет около 2400 кг на кубический метр, что эквивалентно 240 кН.Собственный вес стали составляет около 8000 кг на кубический метр. Даже если предположить, что большая колонна размером 230 мм x 600 мм с содержанием стали 1% и стандартной высотой 3 метра, собственный вес колонны составляет около 1000 кг на пол, что эквивалентно 10 кН. Итак, в своих расчетах я предполагаю, что собственный вес колонны составляет от 10 до 15 кН на пол.

Для балок

Расчеты, аналогичные приведенным выше. Я предполагаю, что каждый метр балки имеет размеры 230 мм x 450 мм, исключая толщину плиты.Таким образом, собственный вес может составлять около 2,5 кН на погонный метр.

Для стен

Плотность кирпича колеблется от 1500 до 2000 кг на кубический метр. Для стены толщиной 6 дюймов, высотой 3 метра и длиной 1 метр, мы можем рассчитать нагрузку на погонный метр, которая будет равна 0,150 x 1 x 3 x 2000 = 900 кг, что эквивалентно 9 кН / метр. С помощью этой методики можно рассчитать нагрузку на погонный метр для любого типа кирпича.

Для блоков из автоклавного газобетона, таких как Aerocon или Siporex, вес на кубический метр составляет от 550 до 700 кг на кубический метр.При использовании этих блоков для строительства нагрузка на стену на погонный метр может составлять всего 4 кН / метр , что может привести к значительному снижению стоимости строительства.

для плиты

Предположим, что плита имеет толщину 125 мм. Теперь каждый квадратный метр плиты будет иметь собственный вес 0,125 x 1 x 2400 = 300 кг, что эквивалентно 3 кН. Теперь предположим, что чистовая нагрузка составляет 1 кН на метр, а наложенная временная нагрузка — 2 кН на метр. Таким образом, мы можем рассчитать нагрузку на плиту примерно от 6 до 7 кН на квадратный метр.

Фактор безопасности

В конце, после расчета всей нагрузки на колонну, не забудьте добавить коэффициент запаса прочности. Для IS 456: 2000 коэффициент безопасности равен 1,5.

Вы можете использовать приложение RCC Column Design для расчета стали, необходимой для расчетной осевой нагрузки, используя этот метод.

Связанные

.

Гистограмма и свайный фундамент

Расчет количества материала влияет на фундамент



Выбор типа колонны Фундамент

Это могут быть столбы с круглым или прямоугольным основанием. Причем с круглой или прямоугольной основной частью.

Укажите размеры в миллиметрах

B — Ширина или диаметр.
H — Высота основной части.

A — Опора высоты основания.Если ворс без причины, то не используйте этот размер.
D — Ширина или диаметр основания.

D1 — Длина прямоугольного основания.
B1 — Ширина для прямоугольной стойки.
При круглых сечениях эти размеры не участвуют.

Размеры влияют на фундамент

X — Ширина основания.
Y — Базовая длина.

X1 — Количество стоек, включая стойки по углам.
Y1 — Количество стоек, включая стойки по длине по углам.

S — Если этот флажок установлен, будут вычисляться столбцы, равномерно распределенные по полям. Если нет, то только по периметру основания.

Размеры ростверка

E — Балочный ростверк.
F — Высота ростверка.
Если расчет монолитного ростверка не нужен, не используйте эти размеры.

Арматура

ARM1 — количество арматуры в одной стойке.
ARM2 — Количество рядов в Ленточном ростверке.
ARMD — Диаметр клапанов. Всегда в миллиметрах.
Если не требуется, установите это значение на 0.

Укажите количество цемента для изготовления одного кубометра бетона. В килограммах.
Уточняйте пропорции изготовления бетона по весу. Эти данные в каждом случае разные.
Это зависит от марки цемента, размеров щебня и технологии строительства.Спросите у своих поставщиков строительных материалов.

Для расчета сметной стоимости стройматериалов укажите их цены.

Программа автоматически рассчитывает:
Расстояние между опорами основания и их количество.
Бетонный объем для одиночного столба, отдельно для верха и низа.
Количество бетонных ростверков.
Длина и вес приспособления.
Стоимость строительных материалов для монолитного свайного фундамента с надстройкой или плотного фундамента.

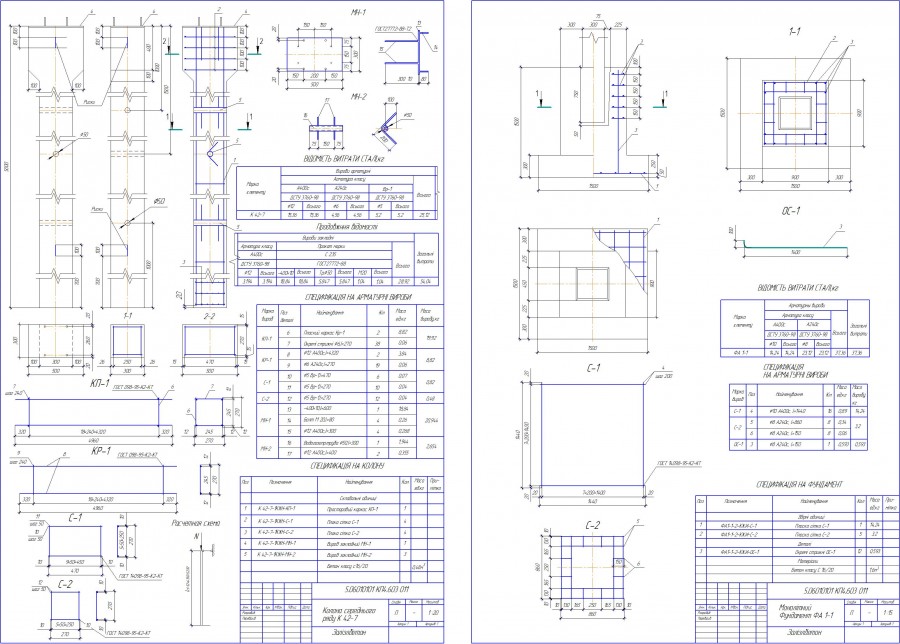

Чертежи дадут общее представление и помогут в оформлении свайного фундамента.

Для бань и домов без подвала, домов со светлыми стенами и домов из кирпича, где применять ленточный фундамент неэкономично, часто используется пирс для фундамента. Его расчет трудоемок, но наши расчеты не займут у вас много времени. Все, что вам нужно сделать, это заполнить соответствующие поля согласно инструкции, и вы получите информацию о необходимых для строительства материалах, узнаете их количество и общую стоимость.

Краткое описание

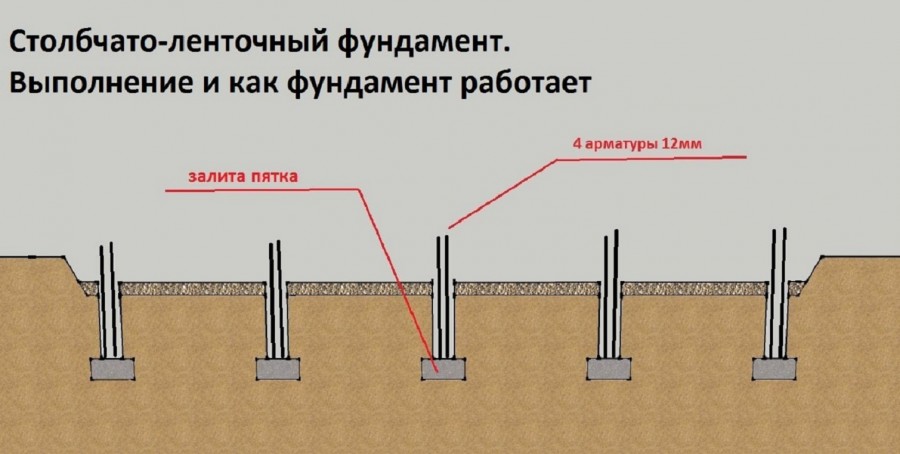

Фундамент пирса имеет вид колонн, которые объединены при помощи ростверка. Эти столбы располагаются по углам будущей конструкции, а также на пересечении стен, под несущими или просто тяжелыми стенами, балочными перекрытиями и конструкциями. В местах наибольшей нагрузки. Фундамент служит для усиления фундамента пирса и укрепляется перемычкой между стойками.

Куда не применять Pier Foundation

Использовать опорный фундамент не рекомендуется там, где есть подвижные или слабые грунты, например, торф или водонасыщенные глинистые грунты.Не используйте этот вид фундамента и на участках, где произошел резкий перепад.

Преимущества

Фундамент пирса имеет ряд преимуществ, которые делают его оптимальным решением при строительстве частного дома. Он дешевле, чем ленточный или плотный фундамент, экономичнее расход строительных материалов и затрат на строительство, дает меньшую усадку и уменьшает общую площадь подвала. Фундамент эффективно противостоит разрушительному воздействию морозного пучения почвы.

Материалы

В зависимости от веса и этажности дома следует подбирать и материалы для изготовления фундамента.Это камень, кирпич, бетон и железобетон. По типу материала выбирается и минимальное сечение столбов. Так, для бетонных столбов размер сечения должен быть не менее 400 мм, для кладки не менее 600 мм, для кладки 380 мм, если она находится над уровнем земли, и на 250 мм при использовании техники забирки.

Строительство фундамента

Перед тем, как приступить к строительству, необходимо выяснить глубину промерзания почвы, тип и состав почвы, чтобы при необходимости замены, и уровень грунтовых вод, и выявить необходимость в дренаже и гидроизоляции.Строительство фундамента пирса в 9 последовательных этапов.
1. Подготовка к очистке строительной площадки.
2. Планировка подвала, где участок размечен согласно проекту.
3. Рытье котлованов.
4. Установка опалубки для столбов.
5. Установка фурнитуры.
6. Заполняет столбы.
7. Изготовление ростверка.
8. Строительство так называемой забирки или заграждающей стены между столбами.
9. Мероприятия по гидроизоляции фундамента.

Важные моменты

Если Дом строится на волнах, откладывать начало строительства нельзя. Если оставить на зиму пустой фундамент, он может деформироваться.
Только что залитые ноги бетона должны осесть в течение 30 дней. В этот период загружать их не рекомендуется.
Для изготовления бетона оптимально подходит цемент марки М400, а в качестве засыпки мелкий щебень и крупный песок.
.

Расчет приложенного давления в подшипниках.

Рисунок 10.15 показывает типичный пример, когда нагрузка является осевой, и нет изменений уровня земли или дополнительной нагрузки. Хотя этот простой пример будет охватывать большую часть построенных фундаментов, необходимо рассмотреть более общую ситуацию, в первую очередь для расчета общего и чистого давления в подшипниках с вариациями надбавок и / или уровней грунта, а затем для эффектов внесения асимметричной нагрузки.

В то время как на хороших несущих почвах умеренные доплаты и / или изменения уровня земли будут иметь небольшое влияние на несущую способность почвы, в плохих почвенных условиях или там, где изменения нагрузки значительны, они могут иметь драматический эффект.Поэтому для общего случая чистое увеличение нагрузки N определяется формулой

. Это схематично показано на Рис. 10.16 .

Следует отметить, что там, где уровень почвы был значительно снижен на за счет капитальной реконструкции участка или на
за счет строительства подвалов и т.п., следует учитывать влияние пучения, особенно в глинах или при наличии артезианских грунтовых вод. давления.

Почти всегда достаточно точно принять вес нового фундамента и засыпки равным весу перемещенного грунта, т.е.е. FB ~ SB. Таким образом, уравнения для чистого увеличения нагрузки и чистого увеличения давления почвы упрощаются до:

Когда уровни грунта и избыточное давление изменяются только номинально, FS ~ SS, и поэтому формулы уменьшаются до

т.е. чистое увеличение нагрузки на грунт равно нагрузке от надстройки, как упоминалось ранее.

В приведенных выше примерах фундамент подвергался осевой нагрузке, так что общее давление в подшипнике равно

. Хотя это самая распространенная ситуация, и это явно эф фи Cient принцип конструкции, чтобы создать основу, которая использует максимальное доступное опорное давление по всей базе, есть много случаев, когда это не практично и неравномерные давления фундамента есть следует рассматривать.Эта неоднородность обычно вызвана:

(1) Приложенная нагрузка P надстройки не находится в центре тяжести фундамента.
(2) Надстройка, прикрепляемая к фундаменту таким образом, что моменты передаются в фундамент (например, неподвижные основания жестких каркасов качения).
(3) Приложение горизонтальных нагрузок.

(4) Изменения относительных нагрузок на комбинированные основания (например, основания, несущие две или более колонны).

Таким образом, в общем случае полное давление под основанием с малым неуравновешенным моментом составляет

Момент MT рассчитывается с учетом моментов относительно центра тяжести на нижней стороне фундамента.В этих случаях обычно полезно учитывать общее давление в подшипнике, которое учитывает уравновешивающий эффект результирующей силы из-за эксцентрических нагрузок и / или приложенных моментов.

То же, что и для простой конструкции балки, если

давление будет отрицательным и напряжение, теоретически будет развиваться. Однако для большинства фундаментов невозможно надежно развить натяжение, а давление в фундаменте либо сжимающее, либо нулевое.

Для простого прямоугольного фундамента

где eT — результирующий эксцентриситет фундамента.

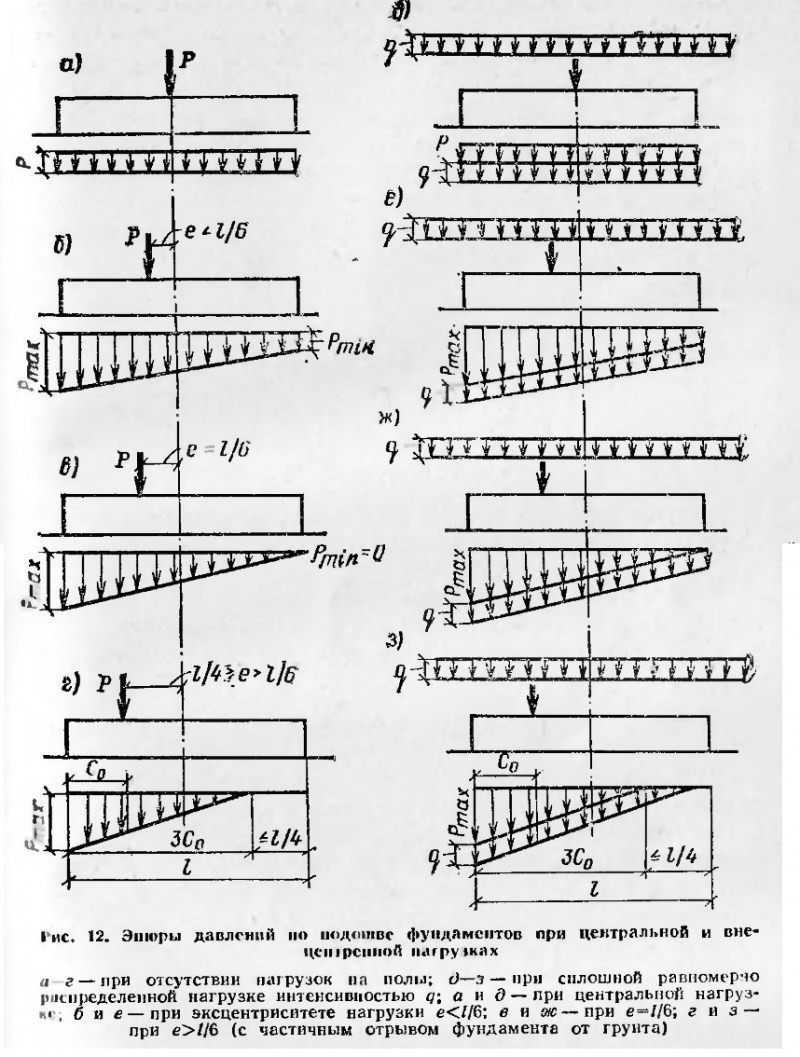

Следовательно, если eT меньше L / 6, фундамент будет полностью сжат . Это известно как правило средней трети, которое проиллюстрировано ранее.

Если eT больше, чем L / 6, треугольное распределение напряжения создается под частью основания и ноль под остальной частью, а максимальное давление в опоре рассчитывается с использованием теории укороченного основания, которое для прямоугольного основания составляет


(см. F , рис. 10.17 (c) ).

Опять же, можно получить выгоду, если учесть общее давление в подшипнике, тем самым используя нагрузки на фундамент, которые уменьшают опрокидывание и увеличивают эффективную длину диаграммы давления.Следует также учитывать расположение основания так, чтобы вертикальные нагрузки P и F использовались для противодействия влиянию любого момента или горизонтальных нагрузок. В примере, показанном на Рис. 10.17 , нагрузка P должна быть слева от центральной линии, так что формула для расчета общего эксцентриситета принимает вид

. В идеале eT должно быть равно нулю или Несмотря на то, что уместно сравнить существующую нагрузку с на новую нагрузку на земле при проектировании аксиально нагруженные фундаментов, в более общем случае, когда нагрузки эксцентричные, необходимо учитывать допустимое давление подшипника (чистое или общий) с приложенное давление в фундаменте (чистое или общее), и рекомендуется сравнивать давления, а не нагрузки во всех случаях для поддержания постоянства. и избежать путаницы.

Эксцентрично нагруженные прямоугольные опорные или ленточные фундаменты обычно проектируются по правилу средней трети, где это применимо. Для других форм и условий применяется метод проб и ошибок. Выбирается базовый размер и получаемое давление в подшипниках сравнивается с допустимым; базовый размер регулируется в большую или меньшую сторону, и вычисления повторяются до тех пор, пока максимальное давление в подшипнике не станет близким к допустимому. Опыт вскоре позволит инженеру сделать довольно точное первое предположение о размере требуемой базы и сократить количество необходимых итераций.

Рис. 10.16 Определение нагрузок и давлений — общий случай.

Рис. 10.17 Фундамент при изгибе вокруг одной оси.

.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
