Фундамент под металлическую колонну: Фундамент под колонну, фундамент для металлической и железобетонной колонны, виды фундаментов, подготовка, расчет, монтаж
Фундаменты стаканного типа под колонны
Начнем с того, что все здания условно разделяются на два типа: каркасные и бескаркасные. К каркасным зданиям относятся почти все промышленные сооружения. Для того чтобы грамотно рассчитать расход бетона, что идет как на фундамент, так и на общее строительство, необходимо правильно выбрать конструкцию фундамента.

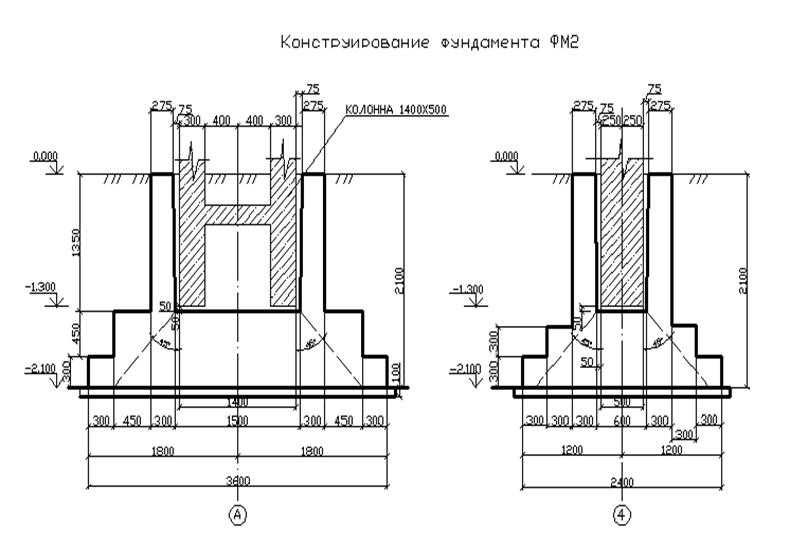

Что такое фундамент стаканного типа и где он применяется?
Для строительства каркасного здания применяются колонны или ригели, на которые устанавливаются панели и перекрытия. Существует два вида колонн: металлические и железобетонные. Фундаменты стаканного типа под колонны на металлической основе – это лучший вариант для промышленных зданий. Они используются при строительстве электростанций, а также в атомной промышленности.
Преимущество такого фундамента в том, что он является наиболее прочным и становится опорой для всего здания.
К достоинствам данной конструкции можно отнести и то, что ее установка относительно простая и не занимает много времени.
Фундамент под металлическую колонну устанавливается с помощью специальной тяжелой техники, поэтому такое строительство достаточно дорогостоящее. В его стоимость также входит транспортировка некоторых элементов с завода – производителя.
Основные требования и правила к установке фундамента стаканного типа
Фундамент под металлическую колонну используется исключительно в строительстве мостов или объектов промышленности. Данное основание не предназначено для индивидуального строительства.
Фундаменты стаканного типа под колонны устанавливаются с учетом некоторых правил и рекомендаций.
- Фундамент под металлическую основу нельзя строить на грунтах, которые имеют свойство проседать. Также запрещается установление такого фундамента на песчаных грунтах.
- Блоки, что используются для фундамента, должны отвечать основным требованиям ГОСТа, в том числе, быть водонепроницаемыми и прочными. Учитывайте то, что блоки заводского производства обладают более высоким качеством, чем изделия, что изготовленные на строительной площадке.
- Фундаменты стаканного типа под колонны в обязательном порядке армируются.
- Толщина слоя вокруг прутков должна быть не менее 30 мм. В противном случае, работа не принимается и является браком.
- Блоки, в которых обнаружены трещины (0,1 мм и больше), не используются.
- Оставлять в конструкции монтажные петли категорически запрещается!
Монтаж фундамента
Монтаж фундаментов стаканного типа под металлические колонны выполняется специалистами, которые выполняют все требования, что установлены государственными стандартами для этого вида работ. Какие инструменты необходимы для монтажа фундамента такого типа?
В традиционный набор инструментов входит болгарка, нивелир, сварочный аппарат, перфоратор, рулетка, строительный уровень.
Подготовка для работы предусматривает тщательное выравнивание поверхности. Это делается для того, чтобы не произошло смещения балок. После этого роются ямы, которые необходимо уплотнить с помощью гравия.
Только после трамбовки грунта можно ставить блоки. Для достижения максимальной точности в установке элементов всей системы, используются специальные геодезические инструменты.
Напоминаем, что установка фундамента стаканного типа может проводиться только на грунте, который имеет стойкость к проседанию, ведь основная задача такой конструкции – равномерное распределение нагрузки по всей поверхности. Чтобы правильно рассчитать нагрузку всего строения на землю, необходимо знать массу всего строения и площадь опоры. Только после этого можно узнать общее давление здания на поверхность.
Масса здания включает в себя все его составные части, в том числе и сами колонны и перекрытия.
Монтаж фундамента выполняется с учетом показателей морозоустойчивости и прочности сжатия. Только так можно избежать деформации и трещин строения в будущем.
Производство таких фундаментных стаканов достаточно сложное, особенно, если учитывать армирование и опалубку.
Но, по мнению специалистов, это существенно сокращает денежные расходы при выполнении монтажа. Особенное внимание необходимо обратить на транспортировку и складирование таких фундаментов. Их необходимо перевозить на специальных прокладках, сделанных из древесины.
Фундаменты прочно закрепляются для предотвращения смещений во время перевозки.
Такие фундаменты хранятся на деревянных прокладках. Расстояние между рядами – не меньше одного метра!
Фундаменты под колонны — презентация онлайн
Похожие презентации:
Творческий проект «Умный дом»
Грузоподъемные машины. (Лекция 4.1.2)
Основы архитектуры и строительных конструкций. Основы проектирования
Лакокрасочные материалы. Виды, состав
Металлические конструкции
Виды кранов
Общие сведения о кранах
Классификация крыш и покрытий
Фундамент. Классификация фундаментов
Свайные фундаменты. Классификация. (Лекция 6)
1.
Фундаменты под колонныФУНДАМЕНТЫ ПОД КОЛОННЫВыполнили:
Морозова А.В.
Мялкин И.С.
Юферов В.А.
2. Предисловие
ПРЕДИСЛОВИЕВсе сооружения и здания можно разделить на
два типа — каркасные и бескаркасные.
Промышленные здания, как правило,
являются каркасными конструкциями, а
гражданские здания — бескаркасными.
Основными несущими элементами каркасных
сооружений считаются колонны, ригели, на
которые в дальнейшем навешиваются
стеновые панели и перекрытия. Колонны
бывают двух видов: железобетонные и
металлические. Конструкция фундамента
должна выбираться в зависимости от вида
самих колонн.
3. Устройство фундамента под железобетонные колонны
УСТРОЙСТВО ФУНДАМЕНТА ПОДЖЕЛЕЗОБЕТОННЫЕ КОЛОННЫ
Под железобетонные колонны
лучше всего выбирать
фундаменты стаканного типа.
Такое основание может быть
монолитным или сделанным из
сборных частей. Возводить
ступенчатое основание следует
лишь в случае, когда фундамент
достигнет отметки выше 35 см.
Нужно учитывать, что ступени
сборного фундамента имеют
наклонную поверхность, а
монолитного основания —
горизонтальную.
Для монтажа данного фундамента, прежде всего,
необходимо вырыть котлован и на его дно передать
оси возводимого сооружения. Далее при помощи
откладывания расстояния по поперечным и
продольным осям можно закрепить кольями
проектное положение самого фундамента. Помните,
что смонтировать сборный фундамент можно лишь в
пределах закрепленного четырехугольника, или
можно возвести опалубку для монолитного
фундамента. Фиксирующие строительные оси нужно
установить в плановое положение короба по отвесам,
и опускать их следует с проволок. После этого
необходимо плотно закрепить установленные короба.
На следующем этапе производится установка
подколонника, который монтируется чуть ниже
отметок на коробе, чтобы в дальнейшем можно было
подливать бетон, и довести границу фундамента до
проектной отметки.
Если же фундамент будетнемного ниже отметки, то при установке колонн
следует подложить металлическую подкладку нужной
толщины под башмак колонны.
Еще перед укладкой сборного фундамента
необходимо зафиксировать положение осей
на блоки. Если возводимые объект имеет
небольшие габариты, то монтаж должен
осуществляться от осей, которые
закреплены струнами. Основание
рекомендуется устанавливать в плановое
положение при помощи отвеса. На
завершающем этапе монтажа фундамента
стаканного типа под железобетонные
колонны нужно нанести четыре осевых
риски по всем краям стакана, определить
все отметки четырех углов и дна стакана,
или же измерить величину отклонения
отметок от плановых.
6. Устройство фундамента под металлические колонны
УСТРОЙСТВО ФУНДАМЕНТА ПОДМЕТАЛЛИЧЕСКИЕ КОЛОННЫ
В процесс сооружения основания под
металлическую колонну должны входить:
изготовление фундамента с полостью, расчет
расположения фундамента с учетом геодезических
особенностей, а также проектировка его
размещения и выбор заполняющего полости
материала.
Также нужно будет изготовитьметаллические оболочки, которые плотно западают
друг в друга, затем сварить фланцы с отверстиями
и приварить малым основанием к колонне
внешнюю конусоподобную оболочку. Далее к
внутренней оболочке необходимо приварить
стержни из арматуры. Продольные стержни
следует охватить кольцевыми, расстояние между
которыми составляет 100-400 мм, образуя, таким
образом, основу стального каркаса.
Особое внимание следует обратить на рихтовку
основания, ведь от этого зависит степень
равномерно осадки колонн и всего здания.
Данную процедуру можно производить как в
самом процессе изготовления основания, так и
после этого. Также производить рихтовку можно
после долговременной эксплуатации здания и в
случаях проседания колонн. Чтобы осуществить
эту процедуру, сначала необходимо провести
нивелировку конусных фундаментов, после чего
определить нужную величину рихтовки
отдельных конусных элементов.
Для рихтовкиможно использовать песчаную пульпу или
раствор из песка с добавкой глины, либо другого
пластификатора.
9. Монолитные фундаменты под колонны
МОНОЛИТНЫЕ ФУНДАМЕНТЫ ПОДКОЛОННЫ
Опалубка для столбчатых фундаментов
устраивается с учетом их привязки к осям здания.
Ее положение определяют по линейным отмерам,
исходя из местоположения разбивочных шнуров,
струн или веревок, закрепленных на обносках, а
также отвесов, размещенных на пересечениях
обозначенных осей. Контроль при монтаже короба
на предмет смещения установочных осей
относительно разбивочных осей выполняется
теодолитом, а высотные отметки проверяют
нивелиром или специальным лазерным прибором.
Укладка арматуры заканчивается проверкой ее
пространственной позиции нивелированием, после
чего посредством того же прибора указывается
отметка верха заливки фундамента бетонной
смесью, что фиксируется с помощью краски или
обычных гвоздей.
10. Геодезическое сопровождение сборных фундаментов под колонны
ГЕОДЕЗИЧЕСКОЕ СОПРОВОЖДЕНИЕСБОРНЫХ ФУНДАМЕНТОВ ПОД
КОЛОННЫ
Полученные на обноске точки маркируют
согласно проекту, помечают краской и надежно
фиксируют либо гвоздями, либо саморезами,
либо штырями. Места планового расположения
столбчатых фундаментов определяют по
шнурам, натянутым между
противоположными обносками. В местах
пересечения перпендикулярных направлений
размещают отвес, в результате чего
появляются центры расположения столбчатых
фундаментов.
11. Комплекс геодезического сопровождения
КОМПЛЕКС ГЕОДЕЗИЧЕСКОГОСОПРОВОЖДЕНИЯ
Комплекс геодезического сопровождения при
монтаже фундаментов под колонны включает в
себя:
создание разбивочной основы;
выполнение контроля точности установки
конструкций;
осуществление дополнительной разбивки,
требующейся на этапе производства
монтажных работ.
СПАСИБО ЗА ВНИМАНИЕ!
English Русский Правила
Каркасное здание со стальной конструкцией, Здание с металлической конструкцией, Havit Steel
перейти к основному содержаниюМеталлические здания для промышленности, торговли и сельского хозяйства
ПодробнееРешение для металлических зданий
Дизайн металлических зданий от Havit Steel предлагает оптимизированное решение для вашего проекта.
Наша профессиональная команда готова обслуживать любые здания. Мы можем предоставить вам наиболее эффективный план проектирования и строительства, который быстро и плавно завершит строительство ваших проектов стальных зданий.
Металлические здания
Здание со стальной конструкцией — это новая строительная конструкция — все здание сделано из стали. Конструкция в основном состоит из стальных балок,…
Здание стального цеха, используемого для промышленного производства. Промышленный цех включает в себя производственные цеха, вспомогательные производственные цеха, склады, электростанции и…
Складское здание из металлоконструкций, спроектированное Havit Steel, предоставляет клиентам идеальные решения для хранения и управления грузами. С…
Сборное металлическое здание — это стальные конструкции, изготовленные по индивидуальному заказу в соответствии с архитектурными и конструктивными требованиями клиентов. Все компоненты производятся в…
Havit Steel производит стальные ангары для самолетов по индивидуальному заказу, которые защищают и обслуживают малые и большие самолеты.
Наше здание с металлическими конструкциями…
Здание с каркасом из стальных конструкций состоит из стальных балок и стальных колонн. Стальная рама выдерживает вертикальные нагрузки…
Гараж – неотъемлемая часть вашего имущества. Сейчас практически в каждой семье есть машина. Прочная металлическая конструкция…
Многие фермеры выбирают стальные конструкции для строительства животноводческих помещений. Поскольку животноводческие помещения со стальными конструкциями отличаются низкими эксплуатационными расходами…
Складские здания с металлическими конструкциями могут лучше удовлетворять потребности в хранении грузов и логистическом обороте, поскольку здания со стальными конструкциями имеют…
Цех по производству стальных конструкций представляет собой новый тип системы строительных конструкций. Видом системы строительных конструкций является…
Основным несущим элементом склада металлоконструкций является стальной каркас, включающий стальные колонны и балки крыши.
После…
Конструкция стального здания от Havit Steel представляет собой эффективное решение для стальных производственных зданий. Каждое производственное предприятие требует…
Загрузить ещеСпецификация металлических зданий
- Первичные и вторичные конструкции
- Уклон крыши 1:10
- Гофрированный кровельный и стеновой лист толщиной 0,5 мм
- Крепеж и анкерный болт
- Отделка и оклад
- Желоб и водосточные трубы
- План конструкции и монтажный чертеж
- Рулонная дверь
- Человеческая дверь
- Раздвижное или створчатое алюминиевое окно
- Изоляционные материалы из стекловаты
- Панель дневного освещения
- Крышный вентилятор
- Настил из оцинкованного пола
В металлических зданиях в качестве несущей конструкции используется сталь. Как правило, балки, колонны, фермы и другие компоненты, изготовленные из профильной стали и стальных листов, составляют несущую конструкцию, которая вместе с крышей, стеной и полом образует здание.
По сравнению с традиционными бетонными зданиями, в зданиях с металлическими конструкциями вместо железобетона используются стальные листы или стальные профили, более прочные и сейсмостойкие. А поскольку компоненты могут производиться на заводах и устанавливаться на месте, сроки строительства значительно сокращаются. Благодаря возможности повторного использования стали, она может значительно сократить строительные отходы и стать более экологически чистой. Поэтому он широко используется в промышленных и гражданских зданиях по всему миру.
Преимущество
1. Значительно экономит время строительства. На строительство не влияет сезон
3. Строительные материалы можно использовать повторно, стимулируя развитие других новых отраслей промышленности строительных материалов
4. Хорошие сейсмические характеристики, простота трансформируется, гибкий и удобный в использовании, обеспечивающий комфорт и т.
д. 5. Высокая прочность, легкий вес, высокая безопасность и множество компонентов, а также более низкая стоимость строительства
Недостатки:
1. Требуются жаростойкие и негорючие, огнестойкие покрытия
Металлические строительные комплекты
Стальные строительные комплекты разработаны компанией Havit Steel с преимуществами быстрой и простой конструкции, широкого спектра применения, разумной стоимости, более низкой цены, чем бетонная строительная конструкция.
Система металлической облицовки
Система металлической облицовки включает в себя облицовку стен и крыш, световой лист, отделку и гидроизоляцию, желоб и водосточную трубу, изоляцию, которые являются важными компонентами металлического здания.
Спецификации стальных зданий
Спецификации стальных зданий предоставляют основную информацию о сборных стальных зданиях, включая стальной склад, промышленную мастерскую, сарай и здание гаража.
Мы здесь, чтобы обслуживать любые типы металлических зданий
Свяжитесь с нами. Мы можем многое сделать для ваших проектов стальных зданий, малых или больших. Наша команда предоставит вам самое качественное строительное решение
Свяжитесь с нами
НаверхТребования к фундаменту для стальных зданий шириной 32 фута +
Краткий ответ: характеристики фундамента. Бетонные плиты для этих стальных зданий должны иметь дополнительный дюйм по периметру, иметь толщину не менее 4 дюймов и иметь фундамент размером не менее 24 x 24 дюйма.
Требования к фундаменту для стальных зданий шириной 32 фута и выше сильно различаются в зависимости от различных факторов, таких как рекомендации ваших подрядчиков и требования вашего поселка или города для вашего района. Для стальных зданий MW у нас есть несколько требований и рекомендаций относительно плиты, бетонных оснований и бетонного фартука.
Плита
Для вашей бетонной плиты мы рекомендуем, чтобы плита была толщиной не менее 4 дюймов и имела дополнительный дюйм по всему периметру. Поэтому, если ваша плита предназначена для металлической мастерской 40 × 60, мы рекомендуем, чтобы ваша плита была шириной 40 футов 2 дюйма и длиной 60 футов 2 дюйма.
Фундаменты
Из-за веса больших металлических зданий и спроектированных перепончатых ферм зданиям шириной 32 фута и выше требуются более глубокие фундаменты, чем в стандартном здании.
