Фундамент под металлические колонны: Фундамент под колонну, фундамент для металлической и железобетонной колонны, виды фундаментов, подготовка, расчет, монтаж
Фундамент под металлическую колонну — стальную
Железобетонные колонны промышленных зданий.
В зданиях без мостовых кранов устраивают колонны без консолей, а в зданиях с мостовыми кранами — колонны с консолями, на которые опирают подкрановые балки. По расположению в плане различают колонны крайних и средних рядов: первые устанавливают также в рядах, примыкающих к продольным температурным швам.
Железобетонные колонны могут иметь прямоугольное и двутавровое сечения, а также быть двухветвевыми. По сравнению с колоннами прямоугольного сечения двухветвевые колонны имеют повышенную жесткость, но они более трудоемки в изготовлении. Применяют их в здании с высотой более 10.8 м.
В зданиях, оборудованных более чем двумя мостовыми кранами в пролете, по условиям безопасности обслуживающего персонала предусматривают сквозные проходные галереи вдоль подкрановых путей. В этих случаях применяют двухветвевые колонны с лазами, расположенными в уровне верха подкрановых балок.
Ветви колонн сквозного сечения связаны распорками через 1. 5-3.0 м по высоте.
В железобетонных колоннах предусматривают стальные закладные элементы, с помощью которых крепят стропильные конструкции, подкрановые балки, стеновые панели (в колоннах крайних рядов) и вертикальные связи. В У1естах опирания стропильных конструкций и подкрановых балок укладывают стальные листы: крепят их анкерными болтами. При
безанкерном креплении стропильных конструкций к колоннам в головки их заделывают стальные пластины.
Для повышения устойчивости зданий в продольном направлении предусматривают систему вертикальных связей между колоннами и в покрытиях. В зданиях без мостовых кранов и с подвесным транспортом межколонные связи ставят только при высоте помещений более 9.6 м. В целях снижения усилий в элементах каркаса от температурных и других воздействий вертикальные связи располагают в середине температурных блоков в каждом ряду колонн.
Рядовые колонны соединяют с связевыми колоннами распорками, размещаемыми по верху колонн, а в зданиях с мостовыми кранами — подкрановыми балками. Связи выполняют из уголков или швеллеров и крепят к колоннам с помощью косынок на сварке.
Фундамент для колонн
Особенность этой категории основы заключается в том, что она устанавливается под отдельными элементами строения (непосредственно под колонной).
Устройство такой основы состоит из одно- или многоступенчатого башмака, а также стакана, в который помещается колонна. Для армирования необходимо использовать сваренную стальную сетку.
Монолитная основа
Данный тип основания для колонны имеет монолитную структуру. Для его заливки в земле выкапывается яма необходимых размеров, и монтируется опалубка. Высота каждой ступени не должна быть меньше 300 миллиметров. Монолитный вариант более прост и надежен в монтаже и эксплуатации
Важно, чтобы все грани отдельных ступеней были симметричными. Полная глубина такого фундамента (до стакана для колонны) может составлять от 1,2 до трех метров
Сборная основа
Устройство такого основания проще изготавливать. Для этого делается опалубка, и заливается бетонная плита необходимых размеров. Толщина изделия не должна быть меньше 30 сантиметров. Элементы не нуждаются в дополнительной фиксации. Вес отдельной колонны, а также элементов конструкции здания, закрепленных на ней, не позволит им смещаться. Посмотрите видео, как установить колонну на основание.
Колонна может крепиться несколькими способами. Первый – в специальный паз, отлитый во время создания плиты (с последующей подливкой цементного раствора после установки опоры). Второй – крепление к закладным (металлические балки, уголки, или швеллеры), залитых бетоном.
Если на промышленном предприятии используются металлические колонны, тогда они крепятся особенным способом. Во время заливки основания к армирующему слою крепятся шпильки с нарезанной резьбой.
Создавая основание для вертикальных элементов здания, важно выдерживать идеально прямой угол (90 градусов). В этом случае все элементы здания будут надежно закреплены на своих местах
Особенности конструкции

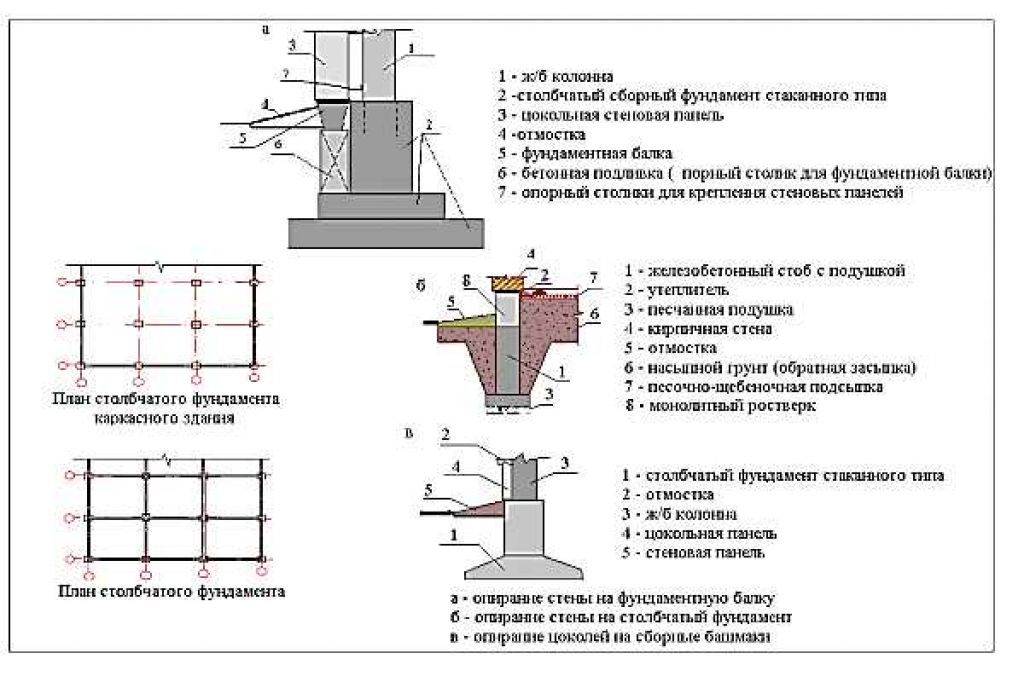

Обычный столбчатый фундамент представляет собой конструкцию в виде отдельных столбов, чаще прямоугольной формы, которые устанавливаются под такими несущими элементами здания, как колонны или стойки. Традиционный ленточный фундамент устраивается в виде протяженной ленты, на которую опираются несущие стены. Если совместить эти два типа фундаментов, то получится конструкция, похожая на свайный фундамент с ростверком, объединяющим сваи. Однако столбчато-ленточный фундамент имеет принципиальные отличия от свайного, которые заключаются в следующем:
- Cвайные фундаменты используются преимущественно в грунтовых условиях со слабыми грунтами, имеющими невысокую несущую способность.
Функция сваи заключается в том, что она должна пройти сквозь слой слабого грунта и найти опору в слое с высокой несущей способностью. Чтобы найти этот слой делают геологическое исследование. Поэтому длина свай может достигать 10-ти и более метров. Столбчато-ленточные фундаменты применяются в грунтовых условиях с нормальной несущей способностью основания, при этом заглубление столбов в грунт должно составлять величину, которая всего лишь на 200—250 мм превышает глубину сезонного промерзания грунта, то есть в пределах 1,5 – 2,0 метров.
- Сваи передают нагрузку от здания через нижнюю и боковую поверхность. В отличие от свай, столбы в столбчато-ленточном фундаменте передают нагрузку только через подошву.
- Поперечное сечение свай в большинстве случаев гораздо меньше, чем поперечное сечение подошвы столбов.
- Свайные фундаменты могут применяться практически для любых зданий и сооружений, ленточно-столбчатые фундаменты используются преимущественно для легких строений – одно и двухэтажных жилых домов – каркасных и каркасно-щитовых, деревянных из бруса или бревна, из СИП-панелей, для домов из газобетона, газобетонных и пенобетонных блоков, бань, гаражей, заборов и т.
п.
Единственное общее у этих двух типов фундаментов – это ростверк или лента, которые связывают отдельные опорные элементы конструкции. При этом в ленточно-столбчатом фундаменте лента выполняет те же функции, что и ростверк в свайном – играет роль многопролетной балки на опорах, передающей нагрузку от стен здания на столбы, которые в свою очередь передают нагрузку на грунт. В этом и кроется одно распространенное заблуждение: ленту в ленточно-столбчатом фундаменте считают элементом, который передает часть нагрузки на грунт наряду со столбами.
С тем, что лента в столбчато-ленточном фундаменте играет роль висячего ростверка, связан и характер ее армирования. Лента армируется пространственным каркасом, в котором и верхние и нижние арматурные стержни рабочие.
Монтаж монолитного ростверка
Для заливки бетонного раствора необходимо смонтировать качественную опалубку
Для заливки бетонного раствора необходимо смонтировать качественную опалубку. Начинают с нижних удерживающих щитов.
Боковые щиты опалубки крепят по краям и надежно фиксируют. Боковые планки опалубки можно устелить рубероидом.
Следующим этапом проводят армирование всей конструкции. Здесь стандартно используют армопояс из горизонтальных прутьев сечением 12-16 мм и продольных элементов сечением 6-8 мм
Важно в местах столбов связать арматуру с выступающими из колонн прутьями
Заливку раствора для ростверка нужно проводить в один этап. Поэтому лучше заказать строительный миксер или бетономешалку нужного объема. При заливке бетона необходимо трамбовать раствор через каждые 30 см. Общая толщина (высота) ростверка, как правило, не превышает 60 см.
Через 7-10 дней при условии хорошей сухой погоды бетон считается полностью застывшим. Теперь можно снимать опалубку и давать фундаменту устояться. Все поверхности ростверка также покрывают гидроизоляционными материалами.
После полного высыхания конструкции необходимо провести обратную засыпку котлована с трамбовкой грунта вокруг колонн. Котлован засыпают вровень с отметкой надземной части колонн фундамента. Для декорирования опорных столбов и снижения уровня теплопотерь можно использовать декоративную обшивку столбов сайдингом или же произвести кладку природного камня.
https://youtube.com/watch?v=6hzHFmYjOjQ
Особенности фундамента под железобетонные колонны
Основания под столпы из железобетона выбираются исходя из положительных и отрицательных характеристик каждого вида в отдельности. В указанном случае самым оптимальным будет использование стаканного основания, имеющего следующие положительные характеристики:
- Они надежны;
- Имеют повышенную прочность.
В строительстве применяется два вида оснований:
- Монолитный;
- Сборный.
Этапы строительства
Соблюдение правил при строительстве фундамента под железобетонные колонны, способствует увеличению срока службы конструкции, качества.
- Столпы устанавливаются в грунт на глубину не меньше 70 сантиметров;
- На участке строительства почва не должна быть подвижной или подвергаться температурному пучению;
- Грунтовые воды должны залегать не менее, чем на 1,5 метра вглубь;
- Рекомендуется выравнивать площадку, чтобы она не имела резких наклонов и поворотов;
- Чтобы обеспечить прочность фундамента, ростверк должен быть смонтирован из железобетона. Конечно, устройство ростверка потребует финансовых затрат, но это сделает каркас более долговечным;
- Для стен рекомендуется использовать строительные материалы, относящиеся к легким: пеноблоки, брус, панели, бревно.
Предварительное проектирование позволяет сделать основание крепким, но должны соблюдаться нормы:
- Сечение колонн – 20х20 см. Практика показывает использование столпов с сечением 25х25см;
- Рекомендуется делать башмак под каждую колонну. Это значит расширить нижнюю часть скважины под сваю. В результате получают распределение и снижение нагрузки от здания;
- Колонны размещать на расстоянии от 1 до 2 метров.
При этом столпы должны находиться по углам строения, в местах стыка стен, под выступами: камин, печь.
Для увеличения прочности столпы армируют прутами с сечением от 12 до 16 мм. В зависимости от материала для ростверка, регулируется высота арматуры:
- Для деревянной связки прутья не должны достигать верхней части 1-2 см;
- Когда планируется железобетонный ростверк, то арматура должна выступать на 40 см.
Работать с арматурой следует только после того, как бетон наберет нужной прочности.
Монтаж башмака
Как уже было сказано, в скважинах рекомендуется делать увеличение нижней части для создания башмака. На песчано-щебневой подушке устанавливается опалубка из фанеры. Высота 20-30 см. Диаметр подготавливаемой опалубки должна быть в 1,5 раза больше, чем диаметр будущих столпов. Теперь в подготовленную емкость заливается раствор. В течение 10 дней бетон застывает, при условии, что стоит теплая сухая погода.
Монтаж колонн
Следующим шагом идет монтаж непосредственно опалубки под столпы. Деревянные доски необходимой длины скрепляют хомутами. Внутренние стенки рекомендуется укрыть рубероидом. В результате выполненных мероприятий стены колонн получаются гладкие, а главное, что при снятии опалубки отсутствуют повреждения.
Теперь установить арматуру и можно заливать раствор бетона марки 200М. Если строительство происходит в зимний период, то лучше добавить пластифицирующие добавки, улучшающие застывание раствора. Специалисты рекомендуют такие работы проводить, когда температура воздуха держится выше 15 градусов тепла. С помощью металлического штыря из жидкого бетона удаляется воздух. При температуре внешнего воздуха 20 градусов и сухой погоде, раствор застывает в течение 7 дней.
Необходимо дождаться полного высыхания и только тогда снимать опалубку. Теперь по всей высоте колонн и башмака наносят гидроизоляцию.
Ростверк
Самый надежной считается монолитная конструкция. Но есть и другие варианты связки фундамента и здания:
- Крепление с помощью швеллера или двутавра.
В этом случае элемент укладывается полкой вниз и крепится с помощью болтов. Такой связке не страшны большие нагрузки;
- Железобетонный или монолитный ростверк. Для его сооружения потребуется опалубка и установка армирующей конструкции. Как правило, монолитный ростверк применяется для панельного дома, каркасного строительства, деревянного сруба;0
- Деревянный ростверк. Использование бруса считается самым дешевым вариантом для связки столбчатого фундамента.
Кондуктор-шаблон для анкерных соединений

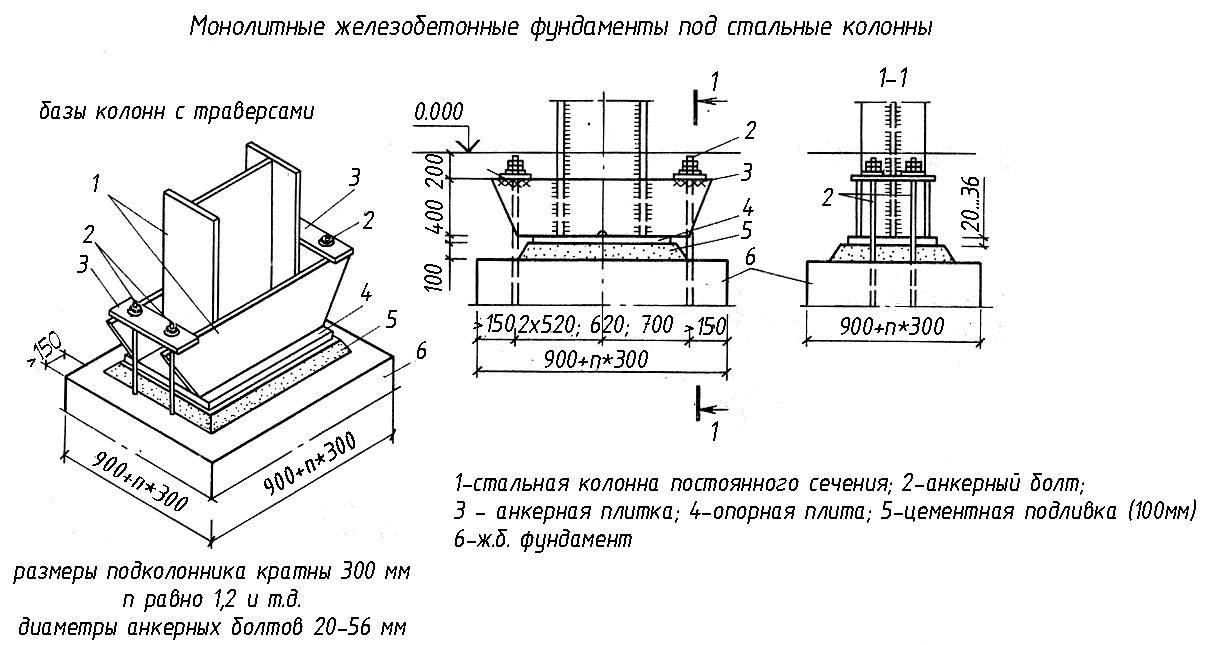

При заливке бетонного основания под металлические колонны используют специальный кондуктор, с помощью которого контролируется глубина и высота установки анкерных болтов. По сути, это своего рода шаблон для установки анкеров. Чаще всего изготовление кондуктора проводится из металла, на верхней поверхности которого нанесены риски для совмещения с осями и последующей проверке правильности установки с помощью теодолита. Отверстия для крепления болтов делаются в соответствии с диаметром анкеров.
Перед заливкой бетоном болты привариваются к арматурному каркасу основания, а после заливки бетоном, до того момента как он наберет свою техническую твердость проводится проверка правильности расположения болтов. Следующим этапом проводится контроль жесткости опалубки и анкеров. В завершении данной контрольной операции проверяется высотно-плановый показатель расположения.
Кондуктор-шаблон для анкерных соединений
Под тяжелые стальные конструкции используются тяжелые или усиленные варианты анкерных болтов. Размеры как диаметра болта, так его длины и шага резьбы существенно отличаются от легких анкерных соединений. Установка усиленных тяжелых болтов проводится с помощью шаблонов, в нужном положении до заливки основания бетоном. Для большей фиксации таких шаблонов используют дополнительную фиксацию каркасными стойками, придающих конструкции более жесткий вид.
После заливки бетоном, шаблоны анкерных болтов убираются, при этом, как правило, каркас остается на месте установки
При проведении этого этапа работ особое внимание уделяется правильному расположению болтов, обязательно контролируются буквально все параметры – высота, глубина вертикальность установки. Это один из самых трудоемких процессов, но от него зависит насколько верно проведено установка фундамента
Для облегчения работ на этом этапе используется несколько эталонных шаблонов-кондукторов. Сваренный из металлического швеллера или иного металлического профиля большой толщины с нанесенными координатами осей он должен обладать большой массой и жесткостью. В намеченных местах просверливаются отверстия под диаметр анкерных болтов. Для легких болтов, как правило, используется обычный деревянный брус.
Перед установкой болтов проверяется правильность установки кондуктора. Он совмещается по осям координат, а по высоте устанавливается согласно меток, на стойках каркаса.
ФУНДАМЕНТЫ КОЛОНН
Оформить заказ
Ваш город
Ваш телефон
- Главная
- —
- Документы и Лицензии
- —
- Статьи
- —
- ФУНДАМЕНТЫ КОЛОНН

Изготавливаются фундаменты колонн по ГОСТ 24476-80. Одним из условий соблюдения правильной работы колонн в составе каркаса является их надежная установка на основание, для чего служат фундаменты колонн. Конструкции фундаментов и способы крепления различаются в зависимости от вида опирающихся на них колонн.
По типу изготовления фундаменты колонн можно подразделить на два основных вида – из монолитного и сборного железобетона. В общем виде как монолитный, так и сборный фундамент колонны – это конструкция, состоящая из плиты основания и подколонника, к которому различными способами крепится нижняя, опорная часть колонны. Размеры плиты – длина и ширина, а также толщина и глубина заложения от поверхности грунта определяются по расчету при разработке проектной документации в зависимости от типа здания, нагрузок на каждый фундамент колонны, характеристик грунтов, залегающих в основании здания. По расчету также подбираются марки по прочности, морозостойкости и водонепроницаемости, при которых фундамент под колонны может надежно работать при разных условиях.
Для установки сборных железобетонных колонн подколонники и сборных и монолитных фундаментов выполняются в виде так называемого «стакана» – углубления в конструкции, куда вставляется опорная часть колонны. Дно стаканов выверяют на уровне одной отметки при помощи заливки слоем бетона определенной толщины, затем на эту подготовку устанавливают колонны. После проверки точности монтажа колонн по вертикали и горизонтали свободный объем стакана заполняется монолитным бетоном.
Для опирания сборных металлических конструкций используется монолитный фундамент под колонны. Соединение стальной колонны с фундаментом осуществляется с помощью анкерных болтов, которые должны быть установлены с большой точностью в процессе бетонирования конструкции. Металлические колонны устанавливаются на монолитные фундаменты колонн после набора необходимой прочности после заливки бетона и снятия опалубки и крепятся к анкерным болтам посредством гаек.
Фундаменты для установки колонн обязательно армируются в соответствии с проектными решениями. Армирование производится с помощью сеток, укладываемых в пределах плиты основания, и пространственных каркасов, которыми армируются подколонники.
Транспортировка и хранение
Фундаменты следует хранить в штабелях рассортированными по маркам и партиям. Высота штабеля фундаментов не должна превышать двух рядов. При хранении каждый фундамент следует укладывать на деревянные инвентарные прокладки и подкладки. Толщина прокладок должна быть не менее 100 мм, подкладок — не менее 30 мм. Прокладки и подкладки в штабеле необходимо располагать по одной вертикали. Подкладки под нижний ряд фундаментов следует укладывать по плотному, тщательно выровненному основанию.
Транспортировка фундаментов должна производиться в один ряд на деревянных подкладках с надежным закреплением, предохраняющим от смещения во время перевозки.
Сотрудничество с нами – гарантия качества, надежности и долговечности возводимого объекта!
Как купить продукцию нашего завода.
Выбрать и оформить заказ на продукцию завода «ЖБИ 2020» можно в разделе «Каталог».
Как быстро и просто оформить заказ на нашем сайте смотрите видео «Оформить заказ просто, как раз два три.»
Назад к списку
СКАЧАТЬ КАТАЛОГ
АКЦИИ
- НОВОСТИ
- О Компании
- Лицензии
- Документы
- ГОСТы, СНИПы
- ФОТОГАЛЕРЕЯ
Какие типы фундаментов используются для стальных зданий?
Все мы слышали поговорку: «Нельзя построить большое здание без прочного фундамента».
В некоторых случаях поговорка является метафорой жизни.
В других случаях, например, когда вы строите металлическое здание, поговорка очень буквальна.
Хорошо спроектированный фундамент необходим для любого здания, особенно металлического.
Прочный фундамент обеспечивает долговечность и помогает предотвратить большинство форм износа здания в будущем.
Протечки, затопления, сдвиг или наклон стен, а также некоторые структурные повреждения можно предотвратить, если построить здание на прочном фундаменте.
Для стальных зданий конструкция фундамента будет определять остальную часть процесса планирования и строительства, что делает его одним из первых элементов, которые необходимо приступить к работе, когда вы начинаете планировать свой металлический строительный комплект.
В приведенной ниже статье мы шаг за шагом обсудим, что необходимо учитывать при планировании фундамента, а также обсудим некоторые варианты фундамента, доступные для вашего металлического здания.
Давайте копать!
Содержание
- Земля
- Нагрузка
- Ветер
- Другие соображения
- Кто разрабатывает Фонд?
- Типы фундаментов
- Плавающий фундамент
- Пирс, основание и балка
- Стена по периметру
- Портативный фундамент
- Может ли мой металлический дом иметь подвал?
- Выберите лучший тональный крем
Земля
Прежде чем что-либо еще может произойти, земля, на которой вы планируете разместить свое металлическое здание, должна быть профессионально обследована и размечена для выравнивания.
Строителям необходимо знать границы участка, чтобы знать, сколько места им предстоит обработать.
Размеры вашей земли, а также качество почвы будут иметь значительное влияние на то, как должен быть спроектирован фундамент.
Планировка земли формирует почву в соответствии с высотой и рельефом земли, отмеченными геодезическими вехами.
Если почва на вашем участке имеет низкое качество, это может привести к проседанию и смещению стальных зданий, независимо от конструкции фундамента.
Фундаменты могут быть спроектированы вокруг бедной почвы, но намного дешевле и рискованнее выкопать существующую грязь и заменить ее высококачественной почвой.
Нагрузка
Большинство стальных зданий имеют более высокую горизонтальную нагрузку, что означает, что на них больше воздействуют боковые силы, такие как сильный ветер и землетрясения.
Подобные силы могут привести к тому, что здания опрокинутся или соскользнут с фундамента.
Надлежащий фундамент может помочь распределить или выдержать реакцию высокой горизонтальной колонны стальных зданий с помощью стальных анкерных стержней, которые соединены с анкерными болтами.
Фундамент с увеличенным размером основания также может помочь противостоять высокой горизонтальной реакции колонны, но увеличение размера основания часто приводит к более высоким затратам.
Ветер
Наличие утепленного металлического здания может помочь вам не ощущать воздействия ветра, но ветер все же может создать проблемы для вашего металлического здания.
Сильный ветер может создать всасывающий эффект, который может поднять здание с фундамента. Это известно как столбчатое поднятие.
Стальные здания подвержены повышенному риску поднятия колонн, и профилактика начинается с фундамента.
Тяжелые фундаменты, фундаменты с верхним слоем почвы или более глубокие опоры в фундаменте — все это варианты уменьшения подъемной силы в стальном здании.
Прочие факторы
При выборе фундамента также следует учитывать:
- Местные линии замерзания
- Вес оборудования или транспортных средств для перевозки и установки здания
- Расположение анкерных болтов для крепления стальных каркасных колонн
- Размеры и вес корпуса
Тип фундамента, который вы должны выбрать, в основном зависит от земли, нагрузки и предполагаемой ветровой нагрузки здания.
В конечном счете, цель фундамента — служить якорем для колонн здания, придавая ему устойчивость и прочность.
Вам необходимо соответствующим образом выбрать фундамент, помня об этих факторах.
Кто проектирует фундамент для моего металлического здания?
В большинстве случаев вы нанимаете инженера по бетону для проектирования фундамента вашего металлического здания.
Местный инженер лучше всего знаком с типами почвы в этом районе и с тем, как местная среда будет взаимодействовать с бетоном и сталью.
Вашему инженеру по бетону потребуется копия плана здания, включая планы анкерных болтов.
Производитель вашего металлического здания может предоставить эти чертежи и любую другую необходимую техническую информацию.
Спецификации анкерных болтов даны, но они поставляются на месте, а не поставляются со строительным комплектом.
Фундамент будет завершен и вылечен до того, как строительный комплект прибудет на место, чтобы можно было сразу же начать строительство.
Типы фундаментов
Плавающий фундамент
Плавающий фундамент, также известный как плавающая плита или просто плита, является популярным вариантом для большинства коммерческих и промышленных зданий.
Это простая бетонная плита с неразрезной балкой.
Заливается и расстилается под колонной или армируется по низу и несет вертикальный вес колонн.
Когда конструкция будет завершена, плита станет вашим полом.
Плавающие конструкции легче, быстрее и дешевле построить, чем другие варианты, и они не требуют много рытья, и для них не нужны опоры или фундаменты.
Плавающие фундаменты также лучше подходят для влажных и прибрежных районов с более мягким грунтом, поскольку они предотвращают проседание и неровности с течением времени.
Имейте в виду, что при плавающем фундаменте канализационные трубы и большая часть электропроводки должны быть заделаны в плиту заранее.
Пирс, основание и балка уровня
Этот тип фундамента идеально подходит для сельскохозяйственных металлических зданий, манежей и открытых павильонов.
Фундамент опирается на опоры, опирающиеся на квадратные или прямоугольные фундаменты с балочной стеной.
В некоторых случаях вместо фундамента можно использовать буронабивные сваи.
Каждая опора несет вес колонны, а пол можно оставить из грязи или гравия.
Опоры и фундамент будут нести большую часть вертикальной нагрузки стального здания.
Глубокие опоры будут лучше работать с сухим грунтом, а глубина также предотвратит подброс ветром к зданию.
Нивелирная балка противостоит пассивному давлению на почву и, следовательно, противостоит реакциям горизонтальной колонны.
Опоры можно связать вместе под землей, чтобы избежать смещения.
Этот тип фундамента дороже, но он надежнее и универсальнее.
Стена по периметру
Стены по периметру или фундаменты по периметру представляют собой фундамент, который заливается снаружи конструкции и поддерживает внешние стены из стального каркаса.
Стены по периметру часто используются в сочетании с опорами или бетонными плитами.
Портативный фундамент
Как вы уже догадались; переносные фундаменты переносные.
Полезны для зданий, которые необходимо периодически транспортировать по многим причинам.
Переносные фундаменты обычно состоят из промышленной плиты, соединенной с бетонным периметром анкерными болтами.
Несмотря на то, что переносные фундаменты менее надежны, они более гибки в различных ландшафтах.
Переносной фундамент также устранит риск потери высоты здания.
В целом, этот вариант является самым простым, быстрым и дешевым процессом строительства, выполняя при этом свою функцию, позволяя перемещать стальное здание с места на место.
Может ли мой металлический дом иметь подвал?
Так же, как и обычные здания, стальные здания также могут иметь под собой подвалы.
Любой тип здания будет иметь схожие концепции строительства в отношении подвала, нижних колонтитулов и фундамента.
Нагрузка от металлического здания будет направлена на наружные стены и углы, и подвал должен быть достаточно прочным, чтобы выдержать эту нагрузку.
Выберите лучший фундамент для вашего металлического здания
Почва, преобладающие ветры и нагрузка здания — все это играет важную роль при принятии решения о том, какой тип фундамента вы должны использовать для своего металлического здания.
Наиболее популярным вариантом является плавающий фундамент, поскольку он дешевле и устанавливается намного быстрее, чем другие варианты.
Сельскохозяйственные постройки лучше всего подходят для опор, фундаментов и балочных фундаментов.
Если ваше здание необходимо время от времени перемещать, лучше использовать переносной фундамент.
И, при желании, под вашим металлическим домом может быть даже подвал.
В местных или национальных строительных нормах и правилах почти нет спецификаций для металлических фундаментов зданий.
Помощь отличного инженера по бетону имеет решающее значение, когда речь идет о строительстве подходящего фундамента для вашего металлического здания.
Если вам понравилась эта статья, вы должны прочитать эти:
- Лучшие варианты для изоляции металлического здания
- Факторы стоимости, которые будут влиять на строительство вашего металлического здания
- Шесть эффективных способов освещения металлического здания
Источник исходной статьи
Металлические фундаментные системы зданий — варианты и типы
| Покупатели здания впервые
Стальной фундамент здания выполняет невероятно важную функцию. Правильно спроектированный и заложенный фундамент здания поддерживает вашу структуру и позволяет избежать серьезных проблем.
Основные типы фундаментов для стальных зданий
Сборные металлические здания обычно используют одну из трех систем фундамента:
- Плитный
- Пирс
- Стена по периметру
ПЛИТА ФУНДАМЕНТА: Бетонный плитный фундамент является наиболее популярным выбором для металлических зданий.
В основном, бетонная плита для металлических зданий создает пол для конструкции, поддерживая стальной каркас.
СТОЛЫ: В конструкциях, требующих грунтового или гравийного пола, для поддержки конструкции используются бетонные опоры. Например, амбары для скота часто имеют столбчатый фундамент.
Не полностью закрытые конструкции, такие как павильоны под открытым небом и арены для верховой езды, также предпочтительнее использовать опорные фундаменты.
Бетонные опоры залиты глубоко в грунт, при этом одна опора поддерживает каждую стальную колонну каркаса. Опоры связаны вместе под землей, чтобы исключить смещение.
СТЕНЫ ПО ПЕРИМЕТРУ: Другим типом металлического фундамента здания является стена по периметру, также известная как фундамент по периметру. Эти стальные фундаменты зданий заливают внешнюю часть конструкции, поддерживая внешние стены из стального каркаса.
В некоторых строительных конструкциях также используются стены по периметру в сочетании с фундаментом из бетонных плит или опорами.
Выбор стального фундамента здания
Назначение конструкции, стиль здания и местоположение здания определяют выбор фундамента.
При выборе фундаментов для стальных зданий необходимо учитывать следующие критерии:
- Тип грунта
- Локальные линии защиты от замерзания
- Вес здания
- Вес оборудования или транспортных средств, размещаемых в конструкции
- Размеры
- Строительные реакции
- Расположение анкерных болтов для крепления стальных каркасных колонн
Кто проектирует металлический фундамент здания?
Вам нужно будет нанять местного инженера по бетону, чтобы спроектировать стальной фундамент здания. Они лучше всего подходят для определения особенностей использования стен по периметру, опор или бетонной плиты для фундаментов металлических зданий.
RHINO предоставляет чертежи анкерных болтов и техническую информацию, необходимую вашему инженеру по фундаменту и подрядчику для планирования идеального фундамента для вашей стальной конструкции. Это позволяет заранее залить и вылечить фундамент, чтобы строительство можно было начать сразу после прибытия стального каркаса.
СОВЕТ: Если почва плохая, вам может оказаться дешевле внести более качественный грунт, чем заливать более глубокий фундамент для большей стальной конструкции. Обсудите эту возможность с вашим подрядчиком.
Формованная отделка основания и балки основания RHINO
Большинство компаний, занимающихся строительством стальных конструкций, требуют, чтобы бетонные плиты или стены по периметру включали вырез в бетоне для удерживания наружной обшивки. Подрядчик по бетону создает выемку, размещая доски 2 x 2 по краю бетона.
К сожалению, в выемке часто скапливается вода, из-за которой обшивка стены со временем ржавеет.
К счастью, RHINO поставляет формованную базовую отделку. Формованная базовая отделка устраняет необходимость делать надрезы в бетоне. Это позволяет обшивке наружной стены опираться на металлический выступ на внешнем краю фундамента, избегая проблем с ржавчиной.
RHINO также включает полоски из вспененного материала, форма которых соответствует внешним стальным панелям. Использование этой техники обеспечивает более плотное уплотнение между зданием и фундаментом. Это также выглядит более профессионально, когда завершено.
Кроме того, использование формованной отделки основания также экономит в среднем 300 долларов США на стоимости фундамента по сравнению с методом бетонирования с насечками.
Там, где в конструкции требуются только опоры — без стен по периметру — RHINO заменяет базовый угол опорным поясом. Основание, изготовленное из более тяжелой стали, поддерживает вес конструкции между опорами.
