Фундамент под каркас: Самый дешевый фундамент для каркасного дома

Содержание

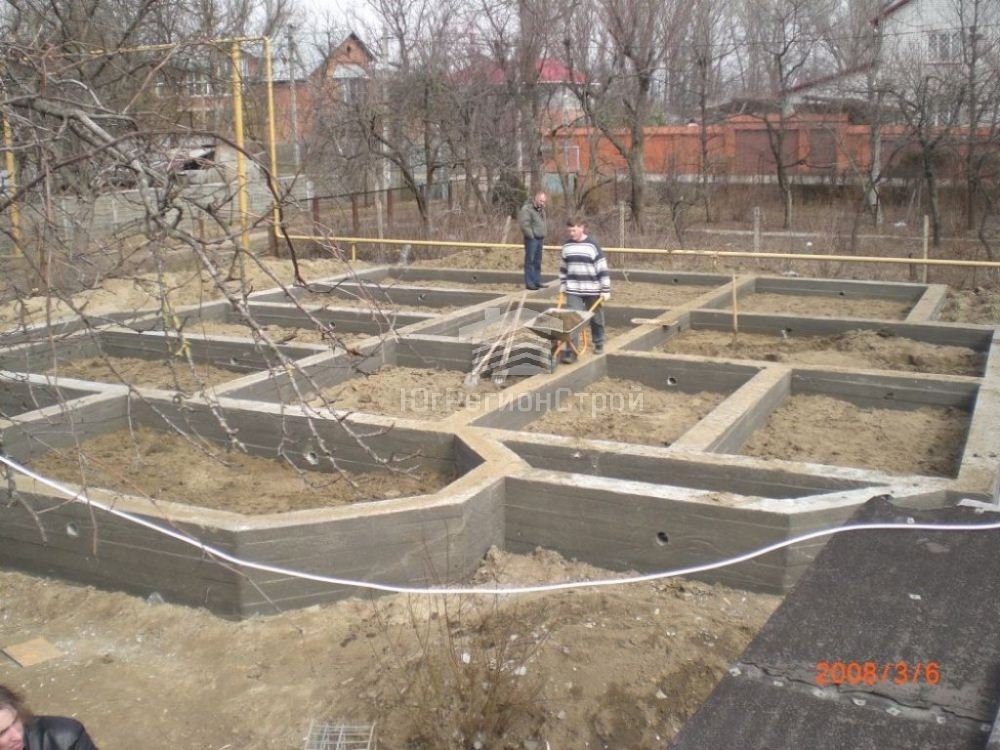

Ленточный фундамент под каркасный дом

Ленточный фундамент для каркасного дома.

Ленточный фундамент для каркасного дома.

В наше время каркасные дома приобретают все большую популярность. Они легковесны, что делает доступным применение фундамента любого вида. Но чаще всего используют ленточный фундамент под каркасный дом.

Это основание имеет вид ленточной прямой без стыков и швов и применимо на средней и высокой степени пучинистости грунтах, он даст возможность зданию твердо стоять даже на самых подвижных и просадочных землях, что делает его наиболее оптимальным вариантом.

Возводят ленточное основание по нескольким направлениям – финская или канадская технологии. Некоторые владельцы с успехом достигают познания в данной сфере и с легкостью принимаются за работу самостоятельно.

Однако здесь следует проявить скрупулезность, так как ошибки при его возведении чреваты серьезными последствиями.

Ленточный фундамент под каркасный дом.

Виды основания.

Ленточный фундамент можно соорудить по нескольким видам:

  • Монолитный – сооружается сразу на строительной площадке;
  • Сборный – состоит из подушек и блоков, выполненных на производстве, а собранных на стройке;

Ленточный фундамент под каркасный дом своими руками.

По типу заглубления основание делится на:

Чтобы выбрать самый подходящий вид для каркасного дома, следует обратить внимание на мелкоуглубленный монолитный тип. Данное сооружение заглубляется на 0,5 метра и распределяется по всей длине несущих стен. Поднимаясь и опускаясь вместе с грунтами в сезонный период, он бережет элементы здания от деформации.

Перед началом выполнения мероприятия следует просчитать все нюансы основания:

  • Выполнить геологические изыскания – это действие зависит от финансовых возможностей владельца, нанимается группа профессионалов или проводится определение самостоятельно. Во втором случае для выявления типа грунтов необходима траншея до 1,5 м в глубину;
  • Согласовать план постройки с БТИ;
  • Проверить в проекте наличие подвала;
  • Уточнить размер дома и основных элементов, просчитать нагрузку на помещение;
  • Определиться с наличием подземных вод и уровнем промерзания грунта.

Для строительства самым подходящим будет гравийный или крупно-песчаный грунт, мелкий песчаный практически не имеет хороших показателей, а глинистый приводит к смещению.

Важно: рассчитывая и определяясь с видом фундамента, следует уяснить одну деталь – от качества и долговечности основы зависит срок службы здания.

Ленточный фундамент под каркасный дом своими руками.

Подготовка и строительство.

Чтобы выполнить работы по обустройству данного изделия необходимо запастись:

Инструменты для ленточного фундамента.

  • Арматурными стержнями;
  • Песком;
  • Гибкой металлической проволокой;
  • Щебнем разного калибра;
  • Цементом нескольких видов;
  • Гидроизоляцией;
  • Пассатижи;
  • Пилой;
  • Строительным вибратором;
  • Лопатой.

Далее чтобы сделать фундамент под каркасный дом своими руками, нужно выполнять работы в соответствии с данными этапами работы:

  1. Подготовка участка: необходимо очистить ориентировочное место под застройку от пней, травы, дерна и прочих предметов, которые могут мешать возведению основания или в итоге его разрушать.
  2. Разметка – перед началом процесса рассчитывают размеры основания, далее четко определяют место его возведения и размечают данную площадь при помощи колышек и веревки. Во время работы выводят ровные углы посредством лазерного измерителя. Начинают процесс от самого низкого угла. Также важно, что во время разметки следует применять прочные цветные шнуры, дабы не превратить быстрый процесс в длительное занятие.
  3. Рытье траншеи – после предыдущего мероприятия по линиям разметки роется фундамент в 0,5 м глубины и на 4 м шире обозначенного ориентира, при выполнении данной работы следует все измерять уровнем и отвесом, дабы не допустить оплошности, тем самым усложнив себе будущие этапы работ.
  4. Формирование подушки – на дно укладывается песчаная заготовка, которая обильно поливается водой и трамбуется, далее идет слой щебня.
  5. Устройство опалубки:
  • Гидроизоляция – ее формируют по бокам поверхности траншеи, например, используется рубероид, но этот материал не лишен недостатков. А вот новые технологические разработки предлагают пенетрон, который добавляется непосредственно в бетонную смесь, делает основу непроницаемой;
  • Формирование опалубки – по верхнему краю гидроизоляции вертикально укладывают доски толщиной 5 см, шириной не более 150 см, между ними не должно быть щелей. Такая укладка должна возвышаться над землей на 30 см;
  • Армирование – внутрь опалубки укладывается арматура диаметром 10 – 16 см, связанная проволокой, чтобы сохранилась гибкость армирования. Арматура должна укладываться на 5 см ниже верха опалубки, дабы ее полностью скрыть под бетоном;
  • Бетонирование – в итоге все заливается смесью из бетона, песка, гравия и воды, по консистенции она напоминает густую сметану, можно добавить для прочности пластификаторы. Такую смесь приобретают готовой или выполняют самостоятельно посредством бетономешалки и вибратора.

В пользу второго варианта говорят такие доводы:

  • Более быстрый процесс;
  • Сохраняются качества холодных швов, в итоге влага через них не будет циркулировать и разрушать цоколь;
  • Разница при всем этом в финансовом вопросе практически отсутствует.

После полного выполнения основание накрывают водонепроницаемым материалом с целью избегания появления трещин. Застывать оно будет до 2-х суток, а для образования прочности потребуется несколько недель.

  1. При выполнении опалубки следует пользоваться ровными прочными щитами, чтобы она была красивой и аккуратной.
  2. Гвозди в доски следует забивать изнутри наружу – правильность данного процесса вы ощутите во время снятия щитов.
  3. Необходимо на этапе формирования опалубки побеспокоится об отверстиях для труб и кабелей, чтобы в дальнейшем их не долбить, разрушая тем самым целостность монолита.

Ленточный фундамент под каркасный дом своими руками.

Плюсы и минусы ленточного фундамента.

Положительной стороной возведения ленточного цоколя является:

  • Оптимальное количество потраченных средств;
  • Надежность – он является одним целым, непроницаем;
  • На протяжении многих лет это отточенная строительная технология, известная большинству строителей;
  • Это готовый непроницаемый цоколь относительно, допустим, свайного.
  • Необходимость проявлять скрупулезность в формировании опалубки;
  • Сложность работ на участках с уклоном;
  • Проблематично выполнять процесс в одиночку;
  • Необходим подъезд для тяжелой техники – миксера и прочих строительных машин.

Самостоятельное выполнение данного вида цоколя для панельного дома задача совсем несложная, только его обустройство требует максимум усилий и знаний, чтобы впоследствии он долго служил и продлевал срок эксплуатации дома.

Устройство ленточного фундамента под каркасный дом.

Выбор ленточного фундамента малого заглубления экономически оправдан для легких построек. Если каркасный дом имеет подвальный этаж, автоматически увеличивается глубина залегания подошвы. Однако МЗЛФ с полами по грунту являются бюджетным вариантом на ровных участках с нормальным расчетным сопротивлением почв.

Выбор конструкции, определение размеров.

Из всех вариантов ленточного фундамента под каркасный дом оптимально подходят следующие модификации:

  • малозаглубленная МЗЛФ – глубина 0,4 – 1 м, двухслойное армирование
  • монолитный пояс – уложен на поверхности, плодородный слой под ним заменен песчаной подсыпкой
  • незаглубленная – так же опирается на подушку из нерудных материалов, имеет большую высоту, чем пояс

Любой вариант необходимо защитить от сил пучения дренажом, утеплением отмостки, боковых граней, заменой пучнистого грунта щебнем или песком. На склонах МЗЛФ не рекомендуется ввиду больших сдвигающих усилий. При строительстве на пылеватых песках, насыпях нижнюю часть МЗЛФ следует уширить плитой.

Глубина ленты.

Минимальный бюджет ленточного фундамента наблюдается на глубине залегания 2,5 м. Если несущие пласты расположены ниже этой отметки, следует рассмотреть свайные основания либо усилить ими балку. Если расчетное сопротивление грунта на глубине 0,4 – 0,7 м обеспечивает нормальную несущую способность МЗЛФ, остальные проблемы (вспучивание, высокий уровень УГВ) легко решаются соответствующими технологиями.

Рассчитать ленточный фундамент под каркасный дом.

Основным достоинством монолитного пояса, МЗЛФ, незаглубленной конструкции является минимум земляных работ. Увеличение бюджета строительства (покупка, монтаж утеплителя, подсыпку из щебня, песка, дренажные трубы) оправдано за счет снижения сил пучения, повышения межремонтного периода.

Ширина, высота конструкции.

Каркасный дом опирается на ж/б балку нижним обвязочным брусом, ширина которого редко превышает 15 см. Однако минимально рекомендуемый размер для коттеджа составляет 30 – 40 см, что гарантирует 2 – 3 кратный запас по несущей способности.

Высота монолитной конструкции должна быть больше ширины (2 – 4 раза). Что для вышеуказанного размера составляет 0,6 – 1,2 м. С учетом глубины залегания это обеспечит нормальную цокольную часть, позволяя устраивать, как перекрытие по балкам, так и полы по грунту.

Ленточный фундамент под каркасный дом расчет.

В первом случае цокольную часть придется оснастить вентиляционными продухами площадью 1/400 от размера всего цоколя. Во втором варианте технологические отверстия оставлять не нужно.

Технология строительства.

Для возведения ленточного фундамента необходимо разметить пятно застройки, вынуть грунт, установить опалубку, уложить бетон после монтажа арматурного каркаса. При этом используются технологии по снижению сил пучения, вредных для железобетона.

Вначале укладываются дрены (уровень подошвы ленты), затем почва под ней заменяется щебнем, песком. Затем утепляется отмостка, позволяя сохранить под зданием геотермальное тепло недр.

Гидроизоляция всех бетонных поверхностях резко повышает эксплуатационный ресурс элементов силового каркаса коттеджа, эксплуатирующихся под землей.

Натурный вынос осей.

Поскольку для установки опалубки фундамента необходимо изготовить траншеи, перенести чертеж из проекта в пятно застройки, необходима разметка. Вынос осей стен происходит следующим образом:

  • объектная привязка – угол жилища должен отстоять от центра улицы – 5 м, проезда, границы участка – 3 м, стоит учесть расположение септика, источника водозабора, колодцев коммуникаций (3 – 10 м, соответственно)
  • обноски – применяются вместо колышков, состоят из двух вертикальных брусков, заостренных снизу, с горизонтальной доской между ними (60 – 80 см), монтируются 1 – 1,5 м от края траншей

Разбивка фундамента под каркасный дом.

По обноскам натягивается 3 струны/шнура (боковые грани ленты + ось стены), которые можно снять при земляных работах, установить обратно после их окончания. Каркасный дом должен иметь одинаковые диагонали, поэтому оси откладывают под прямыми углами друг к другу методом треугольника с гипотенузой 5 м, катетами 4 м, 3 м. нормативами СП допускается погрешность 1 см.

Для любого фундамента необходим дренаж, конструируемый по технологии наружной подземной канализации:

  • изготовление траншей – проходят по периметру здания на глубине подошвы МЗЛФ, имеют сечение 50 х 50 см, общий уклон к подземной емкости, куда стеки будут собираться самотеком (4 – 7 градусов)
  • подстилающий слой – 10 см утрамбованного щебня 5/20 мм по геотекстилю (края нужно выпустить на борта траншеи, чтобы укрыть материалом всю конструкцию сверху)
  • установка колодцев – вертикальные трубы с заглушенным дном 30 – 80 см диаметра по углам коттеджа для прочистки засорившихся участков с поверхности земли
  • укладка дренов – куски перфорированной гофротрубы (двухслойная обмотка дорнитом/геотекстилем), прерываются внутри колодцев

Подводка к фундаменту.

После чего, остается засыпать щебнем траншеи по бокам, сверху (10 см), чтобы каркасный дом получил надежную защиту от вспучивания.

Подсыпка, подбетонка.

Для предотвращения трещинообразования фундамента от вспучивания, выравнивания дна траншеи необходим 40 – 80 см нерудного материала, утрамбованного послойно (каждые 10 см с помощью виброплиты). Существует несколько схем инертной подушки (зависимости от геологических условий застройки):

  • щебень на всю глубину – при высоком УГВ
  • песок 40 – 60 см – при низком УГВ сокращает бюджет строительства
  • щебень + песок – одинаковой толщины при низком расчетном сопротивлении грунта
  • песок + щебень – при возможном сезонном подъеме УГВ

Разбивка фундамента для каркасного дома.

Подбетонкой решаются следующие проблемы:

  • отсутствие ухода цементного молочка при заливке
  • защита гидроизоляционного ковра от проколов щебнем
  • уменьшение нижнего защитного слоя для арматуры

Подбетонка фундамента под каркасный дом.

Подбетонка представляет собой 5 – 7 см стяжку из смеси марки В7,5 (тощий бетон). Ее заливают опалубку, ширина превышает размер ленты на 20 – 40 см для надежного опирания.

Подошвенная гидроизоляция.

На стяжку укладывается мембрана, полиэтиленовая пленка 0,15 мм либо наплавляется рулонная гидроизоляция (Технониколь, Бикрост). Она необходима для защиты ж/б конструкции от почвенной влаги, напорных вод.

Каркасный дом практически целиком состоит из пиломатериалов, которые впитывают любую влагу. Поэтому позже гидроизолируются ж/б поверхности обязательно.

В зависимости от глубины ленты может применяться опалубка разных конструкций:

  • дощатые, фанерные щиты – при глубине 40 – 70 см
  • L-образные полистирольные модули – для незаглубленных лент, поясов

Ширина ленточного фундамента для каркасного дома.

Чтобы дом имел стабильную пространственную геометрию, силы пучения устраняют утеплением наружной поверхности МЗЛФ, отмостки. Теплоизолято может закладываться в опалубку (прижимается к наружному щиту изнутри) либо этим материалом оклеивают борт ленты после распалубки.

Для сохранения геометрии фундамента рекомендуется применять доску толщиной от 4 см (гарантированно отсутствует прогиб при укладке бетона). Шаг укосин с наружной стороны щитов 30 – 50 см, перемычек в верхней части аналогичный.

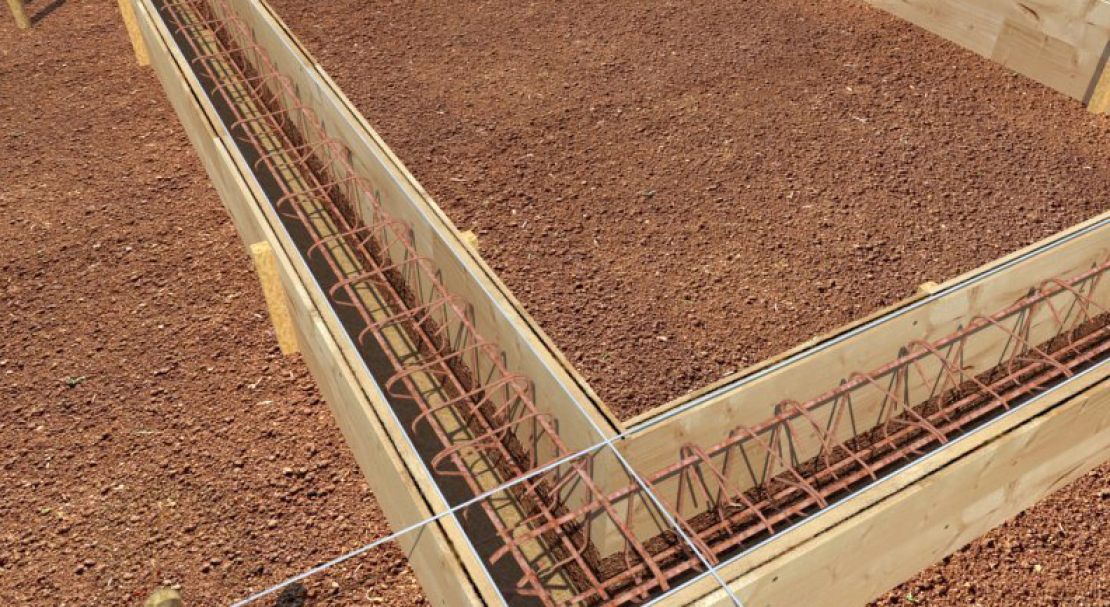

Арматурный каркас.

Бетонные конструкции работают исключительно на сжатие от усилий, которое оказывает на них дом. снеговые/ветровые, эксплуатационные нагрузки. Поэтому лента фундамента армируется двумя поясами продольных прутков, воспринимающими усилия растяжения при возможном вспучивании грунта. Основными требованиями являются:

  • минимальный процент армирования – 0,1 – 0,3%
  • выбор сечения арматуры – расчетным путем в зависимости от изгибающих моментов
  • обеспечение защитного слоя – 2 – 7 см
  • рациональные схемы перевязки сопряжений – П-образными хомутами, изогнутыми под прямым углом прутками
  • нахлест, соединение стержней – минимум 40 – 60 см, разбежка стыков соседних рядов 60 – 80 см

Сопротивление ленточного фундамента каркасным домом армирование.

В индивидуальном строительстве с учетом минимального веса «каркасников» применяется арматура А400 (продольные стержни) периодического сечения 8 – 16 мм. Хомуты, поперечные, вертикальные перемычки изготавливаются из гладкой арматуры А240. Их изгибают исключительно холодным способом, нагрев запрещен категорически. Методика армирования имеет вид:

  • изготовление каркасов – для прямых участков продольные стержни (обычно 2 верхних + 2 нижних) обвязываются прямоугольными хомутами (шаг 30 – 60 см)
  • укладка – каркасы размещают на бетонных, пластиковых прокладках внутри ленты
  • сопряжения – прямые каркасы связывают в углах, Т-образных примыканиях П-образными хомутами или Г-образными анкерами

Боковая защита арматуры обеспечиваются пластиковыми элементами, надеваемыми на продольные прутки либо хомуты.

Бетонирование.

Чтобы дом имел максимально возможный ресурс, применяются бетоны марок В15 – В25, укладываемые послойно (60 см максимум) для последующего уплотнения насадками глубинных вибраторов в одном направлении. Если на этапе приготовления смеси ввести в нее пенетрирующий состав Адмикс, бетон получит водоотталкивающие свойства по умолчанию. Позже его не придется гидроизолировать. Смесь можно добавлять в заказанный застройщиком миксер на стройплощадке.

Мелкозаглубленный ленточный фундамент для каркасного дома.

При достаточном уплотнении (5 – 10 секунд) бетон практически мгновенно восстанавливает ровную поверхность при извлечении насадки вибратора. На поверхность выступает цементное молочко, прекращается образование пузырьков, крупный наполнитель полностью скрыт внутри конструкции.

Гидроизоляция.

Для защиты фундамента от намокания, приводящего зимой к раскрытию трещин, все грани МЗЛФ гидроизолируются по технологии:

  • грунтовка – производится праймерами для повышения сцепления поверхности с гидроизоляционными материалами
  • обмазка – эпоксидные, битумные мастики в два слоя для образования пленки с 15 – 20 летним ресурсом
  • оклеивание – гидростеклоизолом, Технониколь, Бикрост, прочими рулонными материалами в два слоя
  • объемная гидроизоляция – используются пенетрирующие составы, после вступления в химическую реакцию с цементом меняют структуру бетона на всю глубину

Гидроизоляция фундамента под каркасный дом.

Первые три методики обычно применяются в комплексе, однако все равно уступают объемной гидроизоляции, обладающей неограниченным ресурсом.

Теплоизоляция.

В сочетании с уже проведенными мероприятиями по предупреждению вспучивания, теплоизоляция отмостки, наружных граней позволяет полностью защитить каркасный дом от сил пучения. Стенки МЗЛФ оклеиваются 5 см слоем экструдированного XPS пенополистирола. Под отмостку укладываются листы ПСБ-С полистирола аналогичной толщины на глубине 30 – 40 см.

Теплоизоляция ленточного фундамента для каркасного дома.

При соблюдении указанных в данном руководстве технологий дом прослужит трем – четырем поколениям владельцев гарантированно. Советы профессионалов помогут избежать ошибок, обеспечить комфортную эксплуатацию, высокий межремонтный период здания.

Фундамент для каркасного дома своими руками. Виды фундаментов, расчет, строительство.

Строительство дома часто заменяет покупку квартиры. По стоимости эти виды жилья почти не отличаются, но в случае возведения каркасного коттеджа бюджет можно значительно сэкономить. Все работы по устройству конструкции — от основания до кровли — можно произвести самостоятельно, зная технологию. Построить фундамент для каркасного дома своими руками не составит труда даже человеку, который ранее не занимался подобными делами. В этой статье мы рассмотрим виды, способы возведения и целесообразность применения того или иного типа основания для каждого случая.

Что такое каркасный коттедж.

Технология строительства современных облегченных домиков пришла к нам из стран Америки. Другое их название – канадские. В этих странах большинство загородных строений выполнены по этой технологии, что вполне себя оправдывает: жилище теплое, надежное, служит долгие годы, стоит дешево, возводится быстро. В России такие объекты появились сравнительно недавно (около 15 лет назад), но активно набирают популярность благодаря своим качествам.

Технология строительства каркасных и каркасно-щитовых домов заключается в следующем:

  1. На устроенный фундамент устанавливают вертикальный каркас стен из деревянных брусьев по всему периметру.
  2. Заполняют пространство между направляющими сэндвич-панелями или щитами из ОСП и утеплителя.
  3. Обшивают стены фасадными и отделочными материалами.

Каркасный дом на ленточном фундаменте.

Таким образом, конструкция стен получается очень легкой. Какой фундамент лучше для каркасного дома? Точно не мощный, в нем нет необходимости. Это позволяет экономить не только время строительства, но и деньги на материалы и трудовые ресурсы.

Есть ли единое решение?

Нет точного ответа на вопрос, какой фундамент лучше для каркасного дома. Существует множество видов облегченных конструкций, использование которых оптимально в том или ином случае. Основание может быть:

Материалы для фундамента применяют разные:

Таким образом, вариантов устройства основания под дом может быть несколько. На выбор влияет:

  • размер дома;
  • этажность;
  • глубина промерзания грунта;
  • наличие подземных вод;
  • тип грунта: подвижный, влажный, вязкий, твердый;
  • наличие/отсутствие подвала.

Лучший фундамент для каркасного дома тот, который учитывает все нюансы строительства и геологических условий. Правильно подобранное основание прослужит достаточно долго и поможет сэкономить время и деньги.

Определяем характеристики основания.

Первым делом нужно определить тип грунтов на участке предполагаемого строительства. Лучший способ это сделать – заказать инженерно-геологические изыскания. Специалисты определят:

  • точный тип грунтов и их характеристики;
  • наличие подземных вод и их характер;
  • составят план участка с учетом перепадов высот и особенностей местности.

Правда, такое удовольствие стоит дорого и занимает немало времени. Другой вариант – найти соседа по участку, который уже обращался за такой услугой и имеет на руках результаты экспертизы своей территории. Как правило, характеристики почв в одной местности имеют одинаковые свойства.

Если соседа с заключением не нашлось, можно попробовать определить тип грунта самостоятельно. Для этого выполните следующие действия:

  1. Выкопайте яму на глубину промерзания в регионе. Её можно узнать, воспользовавшись картой.

Глубина промерзания почвы.

  1. Проанализируйте срез почвы по боковой стенке ямы.
  • Скальные грунты представляют собой каменистое и гравийное основание. Они достаточно крепкие, способны выдержать любой вес, не задерживают воду (при условии отсутствия включения в состав большого количества глины).
  • Крупные пески и хрящеватые грунты также отличаются низкой степенью пучинистости и крепким основанием.
  • Мелкопесчаные почвы – не лучший вариант для строительства. Они задерживают воду, которая застывает в верхних пластах и воздействует на фундамент выталкивающим и сжимающим способом. Это свойство называется пучинистостью.

Грунт под каркасный дом.

  • Суглинки и глина – самый неблагоприятный тип грунтов. Их подвижность и плывучесть зависит от высоты залегания подземных вод. Но даже при их отсутствии зачастую хватает влаги от атмосферных осадков. На участке с такими грунтами образуются большие лужи, поскольку вода в землю уходит очень медленно.

Тип и глубина фундамента для каркасного легкого дома зависит от геологических условий территории.

Учитываем глубину промерзания.

Данный аспект актуален для грунтов, подверженных пучению. Скальные породы, в которых вода не задерживается, в любой сезон служат прочным основанием, в отличие от мелкопесчаных и глинистых почв. При наличии последних глубина фундамента должна быть больше величины промерзания, тогда он сможет прочно зафиксировать здание в одном месте и положении. Это необходимо для предотвращения неравномерного оседания конструкции, что может привести к нарушению целостности дома, его разрушению или большим вложениям в ремонт.

Также важно узнать о наличии грунтовых вод. Если они присутствуют, нужно искать способ борьбы с ними или обустраивать конструкцию таким образом, чтобы она была способна устоять во влажной среде и условиях сильной пучинистости. Глубина промерзания грунта не участвует в расчетах свайного фундамента.

Определяемся с конструкцией.

На основании проделанной работы по определению типа грунта и глубины его промерзания можно решить, какая конструкция фундамента каркасного дома оптимальна в данном месте.

  1. На глинистых грунтах и мелкопесчаных устанавливают свайный фундамент. Он фиксирует конструкцию в прочных слоях ниже уровня подземных вод.
  2. На сильнопучинистых суглинках и пылеватых породах хорошо работают плитные основания с мелким залеганием. Они играют роль «лодочки», способной держаться на плаву и удерживать дом в одной плоскости по всей площади конструкции.
  3. Скальные, крупнопесчаные, хрящеватые грунты сами по себе служат прочным основанием, поэтому не требуют основательного фундамента – ленточного, мелкозаглубленного и столбчатого будет достаточно.

При наличии грунтовых вод выбирают особые виды водостойких бетонов и используют дополнительную гидроизоляцию стен фундамента. Если УГВ высокий, следует отказаться от подвала. Кроме этого, целесообразно устроить систему дренажа по всему участку или непосредственно у дома: по периметру выкапывают траншею, по ней лишняя жидкость уходит в заданном направлении.

В основных этапах разобрались. Далее, подробно рассмотрим принципы устройства разных конструкций фундаментов и способы их установки.

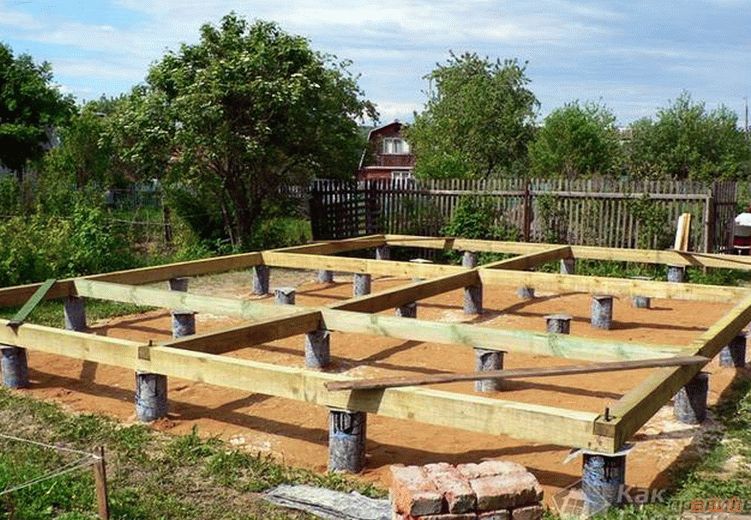

Свайно-ростверковый фундамент.

Это широко распространённый тип, универсальный в применении. Поскольку Россия не богата твердыми породами, на большей территории преобладают пучинистые грунты разной степени промерзания, для строительства зданий разного назначения и этажности применяют именно свайный фундамент. Столбы проникают глубоко в почву и фиксируются нижними концами в плотных слоях. За счет этого конструкция, опирающаяся на них, надежно фиксируется относительно поверхности земли.

Забивка свай фундамента для каркасного дома.

Чтобы устроить свайный фундамент для каркасного дома своими руками, в первую очередь следует рассчитать количество столбов под конструкцию. Для этого необходимо:

  1. Заглянуть в проект, если таковой имеется. Если его нет, смотрите далее.
  2. Начертите периметр будущего дома на бумаге в масштабе. Обозначьте точками места установки свай (во всех углах, местах сопряжения стен, по периметру с шагом 1,5-2 метра). Поскольку каркасный дом имеет малый вес, усиление конструкции, скорее всего, не потребуется, поэтому достаточно обойтись простой расстановкой.
  3. Посчитайте количество отмеченных точек.

Следующим этапом будет решение, какие сваи использовать: готовые железобетонные или винтовые изделия с завода или залитые в готовые скважины на собственном участке.

  1. Готовые столбы заглубляют с помощью специальной установки. Их забивают до нужной отметки в обозначенных местах, затем срезают оставшиеся концы по уровню. Для облегченного здания достаточно купить сваи с минимальным сечением.
  2. Винтовые металлические опоры закручивают специальным устройством.
  3. Если принято решение о самостоятельном устройстве свай, то сначала производят бурение скважин, основания которых необходимо сделать более широкими для устойчивости. Глубина зависит от геологических условий местности. Необходимо добраться до твердого основания. Затем в полость устанавливают гидроизолирующий материал, например, полую трубу или скрученный рубероид. После этого закладывают каркас и производят бетонную заливку. Оптимально использовать раствор марки М300-М400. Хорошо, если в его состав войдут специальные добавки, наделяющие камень водостойкими свойствами.

Сваи установлены, теперь нужно устроить ростверк. В дальнейшем на него будет опираться стеновой каркас.

Ростверк может быть сборным или монолитным. Разница заключается в способе монтажа:

  1. Сборный монтируется на железобетонные сваи, увенчанные оголовком.
  2. Монолитный устраивают на строительной площадке: устанавливают опалубку, по мере необходимости по низу ростверка укладывают подушку из ПГС, гидроизолируют рубероидом и ставят готовый каркас, который связывают с арматурой свайных столбов. После этого производят заливку бетонной смеси.

Фундамент готов. Стоит отметить, что такая конструкция не подразумевает наличия подвального помещения.

Столбчатый фундамент.

Оптимален для ровного рельефа в относительно устойчивых грунтах. Похож на свайный, но менее заглублен.

Столбчатый фундамент своими руками для каркасного дома построить можно по такой технологии:

  1. Делают разметку на плане. Опоры располагаются в углах, пересечениях стен, по периметру с шагом 2-3 метра. Далее, переносят эти точки на участок.
  2. Выкапывают ямы под столбы. Если фундамент будет из асбестовых труб или монолитных столбов, углубления производят арендованным на сутки моторубом. Под каменные стойки ямы выкапывают лопатой. Размер выемки составляет 60×80 см, а глубина должна быть на 20-30 см ниже уровня промерзания грунта.
  3. Гидроизоляцию для монолитного элемента выполняют сразу – в яму укладывают рубероид. Для каменных, кирпичных или бутовых столбов ее устраивают уже по готовому изделию.
  4. Для бетонного варианта устанавливают арматурный каркас.
  5. Монтируют опалубку выше уровня земли на необходимую высоту (минимум 40 см).
  6. Заливают раствор.

Обвязка каркасного дома на ленточном фундаменте.

По готовым столбам устраивают ростверк. Это выполняется по тому же принципу, что и в свайном фундаменте. Его может не быть, тогда на верхушки стоек укладывают деревянный брус, который будет служить опорой для каркаса.

Завершающий этап – устройство забирки стены, заполняющей пространство между столбами. Между ними выкапывают траншею глубиной 20-30 см, заливают основу бетоном, после его застывания выкладывают стену. Если этого не сделать, то дополнительного утепления потребует нижнее перекрытие, чтобы пол в доме не был холодным.

Столбчатый фундамент своими руками для каркасного дома сделать совсем не сложно. Важно помнить, что устройство подвала с такой конструкцией – занятие весьма проблематичное, потому от этой идеи стоит отказаться. С другой стороны, фундамент возводится быстро и обходится гораздо дешевле свайного или ленточного.

Деревянный фундамент.

Своего рода гибрид свайного и столбчатого. Деревянный фундамент подходит для устройства под небольшой каркасный домик, но из-за сравнительной недолговечности под жилые коттеджи его используют редко. Он оптимален для дачных построек: воздействие минимальных нагрузок на основание, низкая стоимость монтажа и материала, высокая скорость устройства. Кроме того, дерево обладает естественной упругостью, что позволяет ему приобретать исходную форму после незначительных деформаций от пучения грунтов.

Самые легкие конструкции имеют сезонные каркасно-щитовые дома. Фундамент под них может быть самым незамысловатым. Именно в таких случаях применяют деревянные столбы. Хотя в Венеции на таких основаниях высотные здания стоят не одну сотню лет, потому о долговечности в данном случае можно поспорить.

Свая фундамента для каркасного дома.

Для свай подходят определенные виды древесины: бук, лиственница, дуб, сосна. Для заготовок пригодны участки дерева диаметром не менее 20 см. Изделие может оставаться круглым или приобрести прямоугольное сечение со стороной от 20 см. Сваи обрабатывают специальными растворами, продлевающими жизнь древесины в неблагоприятных условиях. Перед их непосредственным заглублением следует обернуть столб 1-2 слоями рубероида или другого полимерного материала, тогда грунт не пристанет к изделию. Это позволит скользить свае относительно основания в вертикальном направлении при пучении почвы, а также сохранит ее на более длительный срок.

Как смонтировать деревянный фундамент для каркасного дома своими руками:

  1. Производят разметку по уже известной схеме: углы – пересечения – периметр с шагом 1,5-2 метра.
  2. Переносят расположение столбов на участок.
  3. В грунте выкапывают ямы диаметром в 1,5 раза больше, чем свая. Глубина должна превышать уровень промерзания почв и достигать плотных слоев. Если они недоступны, следует завести столб ниже уровня на 0,5 м.
  4. Устраивают подушку из камней или деревянной крестовины.
  5. Заливают 15-20 см бетонной смеси и погружают в нее столбы. Когда раствор схватится, он зафиксирует сваю.
  6. Производят засыпку и уплотнение грунта.

Облегченный ленточный фундамент.

Широко распространен среди застройщиков из-за своей дешевизны и высокой скорости установки. Облегченный ленточный фундамент для каркасного дома применяют на прочных основаниях, где нет потребности в большом заглублении и массивной опоре.

Основное отличие такой конструкции от обычной – уменьшенная глубина залегания подошвы и габариты самой ленты. Это приемлемо для легких сооружений, в частности для жилых каркасных домов.

  1. Раскапывают траншею или котлован (влияет на наличие подвала). В любом случае ширина выемки должна быть больше заданного периметра на 0,5 метра для удобства проведения работ. Глубина зависит от УГВ, в среднем – 0,8-1,5 метра (с учетом устройства подушки).
  2. Размечают периметр фундаментной стены. Важно правильно отмерить все углы и проверить параллельность сторон.
  3. Устанавливают опалубку. Её высота определяется наличием и размером цоколя, но не ниже 40 см над уровнем земли. Ширина будущей ленты рассчитывается как толщина стены + 100 мм. Для каркасного легкого дома можно сделать 200-300 мм.
  4. Засыпают подушку из ПГС (10-20 см).
  5. Устанавливают каркас.
  6. Заливают бетонный раствор М300-М400.

Ленточный фундамент под каркасный дом своими руками.

Легкий фундамент для каркасного дома удобен тем, что не требует особой подготовки и монтажа дополнительных конструкций под возведение стен.

Не всегда грунты благоприятствуют стандартным решениям для строительства. В России много территорий с глинистыми и сильно пучинистыми почвами. Но это не повод им пустовать. Даже для таких случаев существуют решения.

Если вам довелось приобрести участок с плавучими грунтами, для строительства целесообразно устроить плитный монолитный фундамент для каркасного дома. Своими руками это вполне возможно сделать. Технология аналогична созданию облегченной ленты:

  1. В грунте делают выемку на глубину плодородного слоя почвы и уплотняют верхний открывшийся пласт.
  2. Далее, устраивают гравийно-песчаную подушку толщиной около 20 см.
  3. Раскатывают 2-3 слоя полимерной гидроизоляции.
  4. Заливают подготовительный слой бетона до 5 см.
  5. Монтируют каркас. Он должен быть основательным, поскольку плита воспринимает значительные нагрузки от грунта. Для сеток берут толстую арматуру диаметром 12-16 мм, укладывают ее с шагом не более 40 см в обоих направлениях. Прутья перевязывают проволокой. Изготавливают 2 плоскости и соединяют их между собой на расстоянии, равном высоте плиты (10-15 см), минус защитный слой бетона (до 5 см).
  6. Заливают раствор. Его потребуется много, не следует выбирать бетон низкого качества с целью экономии. Оптимальная марка – М300-М400.

Плита фундамента для каркасного дома.

Монолитная плита располагается в уровне земли, при этом предполагает устройство цокольного этажа и подвала (она служит полом). Более массивная и заглубленная для небольшого дома не нужна, такую используют под крупные здания.

Утепление и гидроизоляция.

Фундаменты деревянного каркасного дома требуют особой отделки. Гидроизоляция желательна для всех конструкций ниже уровня земли для любого материала. Так элементы лучше сохраняются. Это особенно актуально при высоком уровне грунтовых вод.

Теплоизоляция фундамента и стен подвала обеспечит минимальные затраты на утепление пола первого этажа. В тех домах, где отсутствует подвал, пространство между перекрытием и землей можно засыпать керамзитом, песком. Эти материалы препятствуют вытягиванию тепла из нижнего помещения. Чтобы они не увлажнялись, можно проложить их рубероидным листом с обеих сторон.

Стены ленточного фундамента и ростверка прокладывают по наружной стороне плитами полистирола.



Рекомендация: Хорошая обзорная статья, вводит в курс дела по ленточному фундаменту под каркасный дом. Хорошо проработайте данную статью. Вы разберетесь. что такое ленточный фундамент и с чем его едят. Но прежде, чем приступить к строительству фундамента изучите по глубже тему каркасного дома.

Закладка фундамента под каркасный дом своими руками: какой лучше? Обзор +Видео

Каркасные дома – это лёгкие строения, которым подходит любой тип фундамента. Тут есть два варианта путей: заказать анализ и проектировку у профессионала, который возьмёт образцы почвы, произведёт необходимый анализ, а после разработает проект дома с учётом индивидуальных параметров.

Это станет порукой тому, что ваша опорная конструкция верой и правдой прослужит долгие годы. Второй путь проще и куда более распространён – опыт соседей и собственные знания. И мы постараемся помочь вам выбрать наилучший вид фундамента для каркасного дома, если вы всё же избрали второй путь.

[contents]

Как определиться с выбором типа фундамента

Итак, выбор фундамента для любого дома, в том числе, и каркасного – очень ответственный шаг.

Для более тяжёлых построек, например, кирпичных, он может составлять 30% бюджета всего строительства. Но если вы строите лёгкий каркасный дом, то цена на фундамент будет существенно ниже.

Прежде, чем определиться с типом фундамента, постарайтесь учесть следующие факторы:

  1. Характеристики грунта на месте застройки.
  2. Необходимость в подвальном помещении.
  3. Итоговый вес дома – его следует высчитывать из площади дома и материала, из которого он будет построен.
  4. Близость грунтовых вод.
  5. Уровень промерзания почвы.

Первым делом определитесь с типом грунта на застраиваемом участке. Для этого выкопайте яму на полтора метра вглубь и изучите срез грунта: каменисто-песчаные, гравийные без примеси глины и крупнопесчаные будут самым оптимальным вариантом.

В них не задерживается влага, и они не подвержены пучению при промерзании. Мелкозернистые и пылевые пески принято называть пучинистыми грунтами, это не самое лучшее место для строительства фундамента. Грунты с высоким содержанием глины, особенно с близкими грунтовыми водами, вспучиваются при промерзании.

Теперь, когда мы разобрались с типом грунта, с которым будем иметь дело, можно выбрать тип фундамента.

При этом нужно помнить: что фундамент должен прослужить столько, сколько и дом, потому для деревянных и каркасных построек нет никакой нужды делать железобетонный фундамент.

Если грунтовые воды на вашем участке расположены высоко, то незачем устраивать подвальные помещения. Даже если вы сделаете гидроизоляцию фундамента, всё равно там постоянно будет высокая влажность. Если вы планируете строить свой каркасный дом на плывучих или насыпных грунтах, то будет лучше, если вы построите монолитный фундамент. Мелкозаглубленный фундамент позволит сэкономить средства, так же недорого обойдутся разные виды фундаментов на песчаных подушках.

В свете вышесказанного, можно заключить, что под лёгкую конструкцию каркасного дома может подойти любой из малобюджетных и простых в исполнении фундаментов.

Виды фундаментов и этапы их строительства

Теперь более подробно остановимся на конструкции фундаментов для каркасного дома и рассмотрим этапы строительства.

Ленточный и ленточно-свайный фундамент

Популярнее всех ленточный фундамент. У него невысокая цена и данный тип фундамента прост в возведении. Некоторые стараются усилить его при помощи свай, в таком случае, его называют с ленточно-свайным фундаментом.

Ленточный фундамент под каркасный дом своими руками требует скрупулёзности и точного исполнения, поскольку малейшая неточность влечёт за собой серьёзные последствия. Такой фундамент делается обычно тогда, когда в планах застройщика есть наличие утепленного подполья или подвального помещения. Мелкозаглубленный фундамент отлично ложится на непучинистых почвах.Но если у вас глубокий уровень промерзания, то либо траншею придётся делать глубже, либо делать усиление сваями, закрученными ниже уровня промерзания.

Сначала на участок наносится разметка, соответствующая фасаду и несущим стенам – в необходимых местах вбиваются вешки, а между ними протягивают верёвку. Для обозначения ширины стен протягивается второй ряд веревок.

По данной разметке роем траншею глубиной 50-60 см. Если укрепляете сваями, то бурятся ещё скважины на 20 см. , ниже уровня промерзания. После этого насыпаем песчаную подушку и как следует проливаем её водой.

Следующий этап – это монтаж опалубки. Сначала на боковые стенки траншеи укладываем гидроизоляционный рулонный материал. Поверх него делается опалубка из обрезанных досок 5 см., в толщину. Все доски ставятся вертикально и должны возвышаться на полметра выше земли.

Затем помещаем в конструкцию арматуру из железной проволоки 10-16 мм., в диаметре. Между собой соединяем вязальной проволокой или сваркой. Приготовьтесь – данное занятие займёт у вас много времени, для ускорения процесса можно использовать автоматический пистолет. Благодаря ему на соединения тратятся 1-2 секунды.

После всего заливаем бетон. Для раствора используйте цемент не ниже М-500 с песком в пропорции 1х3. Многие готовят смесь самостоятельно, но мы советуем купить уже готовую. Раствор залить за один раз, а для уплотнения использовать специальный вибратор. Снимаем опалубку на 5-6 день.

Свайно-винтовой фундамент под каркасный дом

Самый оптимальный вариант. Он хорош на рыхлых и неустойчивых грунтах, на сложнорельефных участках и участках с высоким уровнем грунтовых вод. У него

масса достоинств: фундамент устанавливается без спецтехники, монтируется всего за день, высокая несущая способность, устойчив к промерзанию грунта и воздействию грунтовых вод, масса размеров и типов, что даёт возможность выбрать лучший вариант, низкая цена, возможность вести строительство в любое время года, удобен при ремонте уже существующего фундамента.

На данный момент рынок переполнен различными модификациями винтовых свай. Самое важное, чтобы они имели ровную конструкцию и правильную форму лопастей.

Установка свайно-винтового фундамента своими руками происходит двумя способами: ручным или обратившись к спецтехнике.

Второй способ обычно используется, когда имеешь дело со сваями большого диаметра. Для лёгкого каркасного дома можно установить их без посторонней помощи, но и в таком случае понадобятся ещё 2-3 пары крепких мужских рук. Благодаря особой конструкции сваи можно закрутить вручную, что позволяет точнее выставить горизонтальный уровень.

Используйте для своего фундамента стальные винтовые сваи с антикоррозийным покрытием не менее 2,5 м., в грунт они входят не менее, чем на полтора метра. Перед тем, как приступить к монтажу, следует разметить свайные поля фундамента и по ним закручивать сваи. После закрутки сваю нужно подрезать до нужной высоты и залить бетоном места обрезки. Сверху на ствол монтируем оголовок винтовой сваи, на которой, впоследствии, смонтируем обвязку. При загрублении сваи грунт не только не рыхлится, но и, к тому же, его уплотняют лопасти, что является порукой высокой несущей способности винтовых свай.

Столбчатый фундамент под каркасный дом

Представляет собой совокупность бетонных столбов стоящих по-отдельности. Они  рассредоточены по периметру дома и на стыках стен внутри него. Нижнюю их часть принято называть основанием, а верхнюю – оголовком. Следите за плоскостью оголовков – она должна быть идеально ровной.

В высоту большинстве случаев достигают до 50-60 сантиметров над землёй. Часть столбов под землёй имеет круглое сечение, а наземное обычно – квадратное.

Скважины для такого типа фундамента можно сверлить обычным садовым буром. Диаметр скважин высчитываем по весу постройки и дополнительного запаса прочности. Сваю должно опереть на твёрдые слои почвы ниже уровня промерзания.

Глубина скважины примерно равняется 2 м. Надземная часть выполняется из армированного бетона, кирпича, дерева.

Но сразу стоит оговориться, что срок службы деревянных свай очень недолог, даже при условии обработки их антисептиками и гидроизоляцией.

Столбы из кирпичей очень трудоёмкие – гораздо лучше армированный бетон. У столбов может быть не только правильную цилиндрическую форму, но так же и расширяться у основания.

Монолитный (плитный) фундамент

Представляет собой сплошную железобетонную плиту, пролегающую по всей площади дома. Среди всех видов фундаментов, у этого самые высокие несущие показатели, благодаря чему он может обеспечить высокую устойчивость дома на пучинистых почвах. Толщина монолита от 10 см., а в её основе песчано-гравийная подушка, поверх которой кладём слой гидроизоляции.

Сверху находится армирующий каркас из двух арматурных сеток. Арматура в плите должна быть ребристая диаметром 12-16 мм., что даст необходимое сцепление с бетоном. Между прутами должно быть расстояние от 20 до 30 см. Кроме того, плита требует очень много бетонного раствора, и обойдётся вам дороже всех иных типов фундамента.

Необязательно делать плиту гладкой, можно добавлять рёбра жёсткости, их расположение должно быть снизу плиты и направлены вниз.

Благодаря ребрам жесткости плита будет предостережена от  деформации и движения в горизонтальной плоскости.

Если ваш каркасный дом будет без подвальных помещений, то монолитный фундамент лучше делать мелкозаглубленным. Сначала снимите верхний плодородный слой почвы и вместо него уложите геоткань.

Далее засыпайте песчаной подушкой, утрамбовывайте виброплитой и полейте водой. Теперь нужно положить сверху ещё один слой геоткани, сверху насыпаем гравий и снова утрамбовываем.
Как только всё сделано, нужно собрать опалубку по периметру плиты, а внутрь кладём связанную арматуру. Заливаем бетон, помним, что он должен быть высокого качества. Во время заливки уплотняем раствор специальным вибратором по бетону, чтобы удалить весь воздух из нашей конструкции. 2-3 недели ждем полного затвердевания фундамента, после чего демонтируем опалубку и приступаем к дальнейшему строительству. Грунт вокруг фундамента хорошо утеплить, для повышения устойчивости к морозному печению. Строительство дома сложный процесс и конечно лучше доверить его мастерам своего дела, удачной стройки!



Как сделать Ленточный фундамент для каркасного дома своими руками: пошаговая инструкция +Видео

Самым распространенным в частном строительстве является ленточный фундамент.  Технология возведения ленточного фундамента довольно проста и позволяет выполнять его своими руками без каких-либо осложнений. Однако существенными минусами данного типа является большой расход материалов и как следствие – высокая цена.

Это довольно простой в исполнении и прочный фундамент с хорошей несущей способностью. Подходит он практически для любого грунта. [contents]

Ленточный фундамент, основные характеристики

По своей конструкции данный тип фундамента это не что иное, как железобетонная монолитная полоса, установленная под всеми внешними и внутренними стенами будущего дома.

Подходит монолитный ленточный фундамент и для тяжелых кирпичных зданий или для домов с массивными перекрытиями. Хорошо работает он и тогда, когда в доме планируется устройство подвального или полуподвального помещения (например, погреб или даже гараж в подвале).

Какой бетон выбрать для ленточного фундамента?

Конечно многое зависит от типа вашего дома, на сколько он тяжелый, на каком грунте строиться, но не стоит забывать о качестве бетона. Он бывает разных марок. Для не тяжелых домов из каркаса или дерева вам подойдет бетон 200, если дом будет тяжелый или многоэтажный 250 или 300, он также гарантирует морозоустойчивость и защиту от пучинистых грунтов. А если ваш дом будет тяжелый как замок, то ставьте на суперпрочный бетон м350.

Разновидности ленточного фундамента

Основные характеристики и область применения ленточного фундамента различаются в зависимости от степени его заглубления, технологии возведения и используемых материалов.

По степени заглубления фундамента

Мелкозаглубленный

Для легких конструкций жилых домов используют мелкозаглубленный ленточный фундамент (глубина до 70 см.). Более массивные постройки из камня или кирпича, а также намерение устроить полноценное подвальное помещение, не позволят вам сэкономить и потребуют устройства заглубленного фундамента (глубина вычисляется по формуле: глубина промерзания грунта+30 см.).

Заглубленный

Заглубленный фундамент, конечно, является более прочным и менее подвергается деформации из-за пучения грунта. Однако требует большого количества материалов и трудоемких работ по возведению.

Устройство ленточного фундамента любого типа лучше всего проводить в теплое время года, так как есть потребность в рытье котловины, а с промерзшим грунтом работать довольно проблематично.

Важно! На глубоко промерзающих грунтах и грунтах с сильным морозным пучением данный тип фундамента не рекомендуется.

По технологии возведения

Возводимые непосредственно на площадке застройки фундаменты называют монолитными. А те, которые собирают из типовых ж/б блоков промышленного производства – сборными. Устройство монолитных можно осуществить своими руками. Сборные требуют привлечения спецтехники.

Срок службы

Срок службы монолитного фундамента будет составлять до 150 лет, но только в том случае, если был правильно произведен расчет и при строительстве использовались качественные материалы в правильной пропорции. Также данный тип фундамента более прочный.

Сборные фундаменты

Сборные ленточные фундаменты (кирпичные ленты или блоки) также применяются как в промышленном, так и в частном строительстве. Прослужат они в разы меньше и по прочности сильно уступают монолитным, так как все-таки состоят из отдельных элементов. К тому же для укладки массивных фабричных блоков под фундамент потребуется привлечение спецтехники. В итоге, такой фундамент выйдет дороже аналогичного монолитного. Однако, применение готовых блоков помогает сократить время возведения фундамента.

В зависимости от используемых материалов

  • Ленточный фундамент из бутобетона.

Возводится с использованием цементного раствора и бутового камня. Достаточно прочный фундамент, лучше всего подходит для песчаных или скальных почв. Однако, из-за используемого материала и конструктивных особенностей, совершенно не подходит для участков с глинистыми почвами.

  • Ленточный фундамент из железобетона.

Самый популярный материал. Возводится с использованием. Возводится с использованием песка и щебня, цементного раствора и металлической сетки и арматуры. Прочный и добротный фундамент с большой несущей способностью.

  • Ленточный фундамент с применением кирпичной кладки.

В силу высокой гигроскопичности применяемого материала – кирпича – нуждается в хорошей гидроизоляции. Не подходит для почв с высокими грунтовыми водами и для глубокого заложения.

  • Ленточный фундамент из плит и блоков.

Возводится из готовых железобетонных плит или блоков. Подходят для любого грунта.

Возведение монолитного ленточного фундамента: пошаговая инструкция

Чаще всего при строительстве дома своими руками застройщики выбирают вариант монолитного мелкозаглубленного ленточного фундамента из железобетона. Рассмотрим этапы возведения данного фундамента.

1 этап. Подготовительный

Включает, прежде всего, расчистку участка от мусора и завоз необходимых строительных материалов. Далее производится нанесение разметки будущего фундамента, которая требует четкого контроля и проверки. Углы дома и каждой комнаты — строго 90 градусов.

Подготовленная площадка должна быть выровнена, а ее габариты должны на 2,5 метра выходить за внешний край дома.

2 этап. Рытье и обустройство траншеи

Рыть траншею можно вручную или заказать экскаватор. Даже если траншею вырыли с помощью спецтехники, без ручного труда не обойтись. Ведь дно сделанной экскаватором траншеи нужно выровнять, а местами – подчистить.

На дне траншеи укладывается песчаная или гравийная подушка, которая тщательно утрамбовывается. Поверх песка кладут слой гидроизоляции или заливают цементную смесь (это исключит уход влаги из бетона в грунт).

3 этап. Опалубка и арматура

Опалубка может быть выполнена своими руками из досок, струганных как минимум с одной стороны (ровными краями устанавливаются внутрь).

Доски для опалубки должны быть хорошо вымочены и хорошо зафиксированы внутри траншеи распорками. Положение стенок опалубки – строго вертикальное. Возвышение над землей (будущий цоколь дома) – не менее 30 см. Коме того, на данном этапе внутри опалубки должны быть предусмотрены отверстия для коммуникаций.

Также вполне приемлемым является вариант, когда вместо дощатой используют заводскую разборную металлическую опалубку.

Внутрь опалубки на всю высоту помещается арматурный каркас, который обеспечит прочность монолита.

4 этап. Заливаем бетон

Бетон в опалубку заливается слоями и утрамбовывается пои помощи бетонного вибратора или вручную. Прочность и надежность монолитного фундамента напрямую зависит от качества бетона.

5 этап. Гидроизоляция монолита и обратная засыпка.

К гидроизоляции можно приступать на 7-10 деть после заливки фундамента.

На этом этапе опалубка демонтируется, и ее место занимает гидроизоляционный материал. Это может быть рубероид или обычная глина. Иногда, если планируется подвальное помещение, под слой гидроизоляции укладывается утеплитель.

Оставшиеся желоба засыпаются песком и утрамбовываются.

После полного набора бетоном прочности строительство дома можно продолжать.

Каркасный дом на свайном фундаменте своими руками

Не за горами уже весна и открытие строительного сезона. Но вопрос о том, как построить дом своими руками, чтобы он был качественным, уютным, удобным и недорогим, стоит уже сегодня. Именно сейчас надо определиться с типом фундамента, проектом и с тем, какое количество сил и времени вы можете потратить на строительства своего дома своими руками.

Каркасный дом на свайном фундаменте

Постройки на основе каркаса

Каркасный дом считается на сегодняшний день менее затратной постройкой, сделанной своими руками. Дерево само по себе стоит гораздо дешевле, чем кирпич и блоки, а ведь и дома на основе цемента нуждаются в утеплении, что делает разницу в стоимости колоссальной.

При этом технологии не стоят на месте, и современные утеплители, пароизоляционные мембраны, гидроизоляционные пленки способны полностью защитить деревянный каркас, благодаря чему он простоит практически сотню лет. Однако для того, чтобы срок эксплуатации не снижался, необходимо следовать технологии каркасного возведения.

Дом на сваях может устанавливаться на разных почвах

Данные технологии начали разрабатываться еще несколько веков назад, и сегодня достигли своего пика. В Канаде, Финляндии, Америки каркасные дома заняли прочнейшее место, не только успешно конкурируя с постройками цементно-кирпичными, но и вытесняя их с рынка. В некоторых районах вы вообще не увидите каменных, и, казалось бы, таких надежных построек, так как каркасный дом гораздо экономнее в эксплуатации. Как построить дом по всем правилам — читаем тут.

Дом на сваях можно строить своими руками

Огромным плюсом считается возможность самостоятельного возведения. Для наших широт и менталитета, где каждый подсознательно хочет принимать участие в строительстве своего дома, это стало приоритетно. К тому же это позволяет здорово сэкономить на оплате специалистов.

Выбор фундамента

Под каркасный проект подходит несколько типов фундаментов. Это:

  • свайно-винтовой
  • ленточный
  • столбчатый

Постройка на винтовых сваях своими руками имеет ряд преимуществ по сравнению с другими. В первую очередь это возможность установки зимой и осенью. Свайный фундамент не боится морозов, благодаря чему строительство каркасных домов может продолжаться и во время заморозков.

Винтовые сваи следует тщательно осмотреть перед покупкой

Дома на установленном свайном фундаменте могут располагаться в самых трудных для стройки местах – на берегах рек, на склонах, в местах, где почва не только глинистая, но и с повышенной влажностью из-за подземных рек.

Покупка винтовых свай должна производиться только у крупных фирм, которые предоставляют гарантию. Вся продукция должны быть сертифицирована. Каждую сваю желательно осмотреть на предмет повреждений – царапин, сколов, оголение металла. В почвах даже небольшое повреждение, повлекшее удаление защитного слоя краски, повлечет за собой коррозию и разрушение материала.

Сваи легко вкручиваются двумя людьми, а прибор проверяет его вертикальность

Сваи могут загоняться в почву своими руками на разную глубину, в зависимости от местности и проекта. Однако технология требует, чтобы глубина установки была ниже уровня промерзания.

Огромным плюсом винтовых свай является возможность их установки без предварительной подготовки местности. Да и разработан такой фундамент был как раз для сложных участков, где установка других типов основ либо не выгодна, либо вообще невозможна.

Столбчатый фундамент конкурирует с винтовым по стоимости, однако он часто вызывает в стене трещины из-за усадки, а ленточный гораздо дороже, и может быть установлен только в теплое время года.

Пошаговая инструкция

Как же происходит установка сваи под каркасный дом своими руками? На винтовых сваях с одного конца расположены заостренные лопасти, а с другого – металлический столб с дыркой.

  1. Производим разметку участка и намечаем места, где будут установлены столбы свай.
  2. Металлическую трубу или лом всовываем в отверстие, которое есть в свае сверху. Таким образом, мы делаем своеобразный рычаг, благодаря которому, прикладывая силу двоих людей, лопасти загоняются вглубь.
  3. Заранее отмечаем на трубе глубину, на которую следует загнать сваю. Если вы загоните ее слишком глубоко, то выкручивать ее обратно ни в коем случае нельзя.
  4. Столб сваи должен стоять ровно вертикально, для чего один человек с уровнем должен стоять рядом и постоянно отслеживать ровность.
  5. Винтовая свая обычно 3,5 метра в длину, закручивать ее надо не менее чем на полтора метра. Именно такая глубина промерзания грунта в России.
  6. Заливаем сваи бетоном, чтобы фиксация была их в грунте более надежной.
  7. Привариваем оголовок и устанавливаем ростверк, представляющий собой часть фундамента.

Таким образом, вот так пошагово можно сделать недорогой и надежный свайный фундамент под каркасный дом своими руками.

Сваи вкручиваются на полтора метра

Возведение каркаса

Возведение каркаса начинается с установки обвязки. Ее делают из бруса, который укладывают на оголовок или ростверк. Он укрепляется стержнем. Угол крепления может быть разным, но обычно его делают замком.

Обвязка и крепление в каркасном доме на сваях

На обвязку будут крепиться стойки, сперва угловые, а потом и промежуточные. Необходимо следить, чтобы они стояли ровно вертикально, а углы составляли 90 градусов.

Кроме вертикальных стоек, конструкция укрепляется горизонтальными перемычками, которые делают каркас более жестким и менее подвижным.

По углам устанавливают подкосы, которые обеспечивают фиксацию угловых стоек.

Фиксация каркасной стены

В местах, где будут окна и двери, стойки соответственно не устанавливаются, однако каркас окна крайне важно собрать правильно. Проем окна образуется стойками, их обычно три штуки, и они расположены впритык. На первой стойке окна лежит балка проема, эта стойка самая короткая. На второй стойке лежит доска несущего ригеля проема. На третьей стойке лежит брус обвязки самого дома.

Схема окна в каркасном доме

Под балкой проема укладывают дополнительные укороченные шаговые стойки. Они выполняют поддерживающую функцию для балки.

Укороченные шаговые стойки можно устанавливать не только снизу окна, но и сверху, если позволяет высота дома. В таком случае они гораздо лучше распределят нагрузку на несущий ригель проема.

Оконные балки в каркасе дома

Не забудьте: все деревянные элементы должны быть тщательно обработаны огнебиозащитой, а при монтаже каркаса деревянные элементы не должны соприкасаться с железом. В противном случае дерево начнет разрушаться.

О преимуществах каркасных домов читаем здесь.

Создание стен поэтапно

Когда каркас готов, настало время заняться стенами. В первую очередь необходимо приобрести утеплитель. Выбор утеплителя для каркасного дома огромный:

  • минеральная вата
  • пенопласт
  • жидкий утеплитель в виде пены, которая через некоторое время застывает
  • стекловата
  • насыпной утеплитель (керамзит и пр.)

Стена каркасного дома

Стандартным утеплителем для каркасника считается минеральная вата или пенопласт. Они могут быть разной толщины, размера и плотности. Однако при выборе утеплителя надо учитывать, что он должен встать ровно между брусом каркаса. То есть если вы строили каркас из бруса 15 см, то толщина минеральной ваты, к примеру, также должны быть 15 см.

Утеплитель должен располагаться впритык, без просветов между балками.

С внешней стороны дома утеплитель обкладывается внахлест 20 см гидроизоляционной пленкой. Она предотвратит попадание влаги внутрь стены.

Утепление каркасного дома

Изнутри дома утеплитель также обкладывается пленкой, на этот раз пароизоляционной, которая не только не допустит попадания влаги внутрь стены из комнаты, но и выведет лишнюю влагу в помещение.

С двух сторон стены закрываем листами ОСБ-3, и дальше очередь стоит за внешней отделкой, внутренней отделкой и облицовкой. Как сделать перекрытие описано тут.

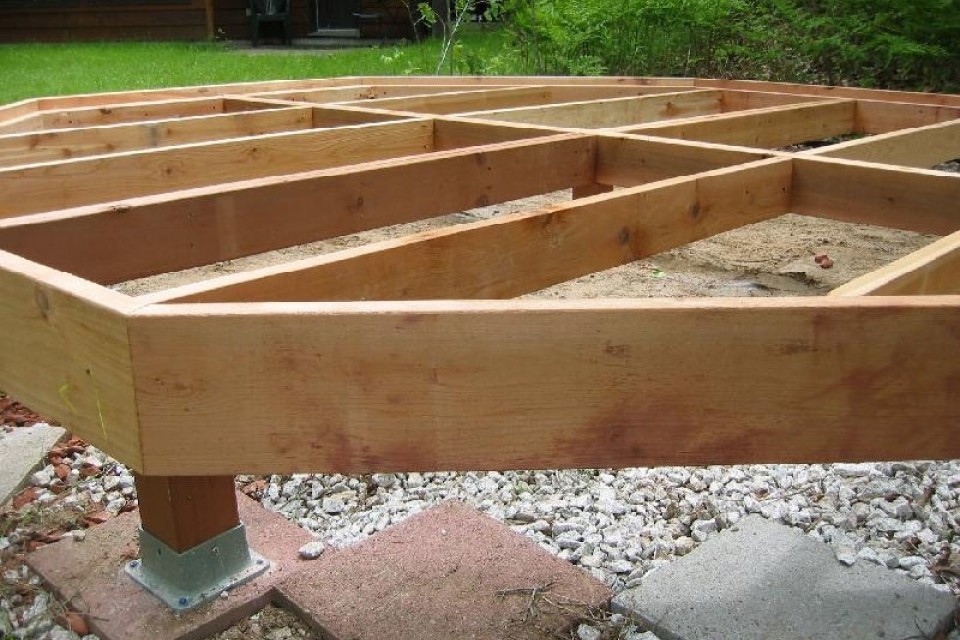

Свайный фундамент отлично подходит не только для домов, но и щитовых бань.

Лучшее видео для вас:

Фундамент под каркасный дом. Сооружение своими руками фундамента

Чаще всего под каркасный дом используется мелкозаглубленный ленточный фундамент, поэтому в первую очередь поговорим о нем. Тем не менее, это не единственный вариант — также основание может быть плитным, столбчатым или на винтовых сваях.

Мелкозаглубленный ленточный фундамент под каркасный дом

Для частного строительства обычно используется мелкозаглубленный ленточный фундамент. Его сооружение не слишком дорого, а конструкция получается достаточно прочной. Также расчет фундамента под каркасный дом в таком случае не требует больших усилий.

Поэтому такой фундамент используется для строительства самых разных домов. Каркасных, из кирпича, шлакоблока и других материалов. Будет интересно узнать, как возводится мелкозаглубленный ленточный фундамент.

Выбор места и планировка участка

Сначала выбирается место для постройки дома. Площадка разравнивается и размечается. Разметка обязательно нужна для того, чтобы фундамент получился ровным. В частном строительстве размечают при помощи веревки с колышками. Именно по разметке выкапываются траншеи, в которые будет заливаться бетон. Они должны находиться под каждой стеной будущего дома.

Рытье траншеи, песчаная подушка и монтаж опалубки

Ленточным, такой фундамент называется потому, что он представляет собой бетонную ленту, проходящую под стенами дома. Ширина траншеи должна быть такова, чтобы лента фундамента получилась чуть шире стены дома. Обычно 60-70 см. Нужно учитывать, что в траншеях будет устанавливаться опалубка. Глубина траншеи – от полуметра до метра. Ее стены рекомендуется выложить полиэтиленом или другим гидроизоляционным материалом.

Гидроизоляция предотвращает:

  • Обезвоживание бетона
  • Заиливание песчаной подушки

В выкопанную траншею устанавливается опалубка. Ее можно изготовить из любого подходящего материала. Досок, фанеры и т. д. На дно траншеи насыпается подушка из среднезернистого или крупнозернистого песка. Толщина подушки 20-40 см. Ее необходимо утрамбовать при помощи специальной трамбовки. В ее роли выступает деревянный чурбак с поперечной рукояткой. Под подушку можно насыпать слой щебня.

Армирование фундамента

Армирование фундамента придает ему дополнительную прочность. Оно должно выполняться обязательно. После установки опалубки. Для этого берется металлический прут диаметром 10-12 мм. Прут вяжется между собой. Как сетка с ячеей 20-30 см. Арматура соединяется при помощи вязальной проволоки. Использование сварки не рекомендуется. Это негативно сказывается на прочности.

Приготовление и заливка бетонной смеси

Бетонный раствор готовится из следующих компонентов:

  • Цемент марки не ниже М250
  • Среднезернистый или крупнозернистый промытый песок
  • Щебень среднего размера

Эти три компонента смешивают в пропорции 1/3/5 и, заливая водой, готовят бетонную смесь. Фундамент нужно заливать сразу весь. Потому что швы значительно снижают его прочность. Учитывая тот факт, что фундамент должен быть изготовлен за один раз, рационально использовать небольшую бетономешалку. После завивки бетона нужно применять вибратор, чтобы смесь равномерно разошлась между прутьями арматуры. Если вибратора нет, используют обычную штыковую лопату, проходя с ней вдоль ленты фундамента.

Высушивание фундамента

От того, насколько правильно высушен фундамент зависит его прочность, поэтому пренебрегать этим этапом не стоит. Фундамент должен сохнуть равномерно и достаточно долго. До полутора месяцев. Если есть возможность обождать с возведением стен более длительное время – нужно это сделать.

Если во время высыхания ленты фундамента пойдет дождь – нужно накрыть ее полиэтиленовой пленкой. Если погода слишком жаркая – рекомендуется покрывать бетон тряпками, смоченными водой.

Если мелкозаглубленный ленточный фундамент сделан по всем правилам, он будет служить надежным основанием для дома. Не будет требовать никаких реставраций и дополнительных работ.

Столбчатый фундамент под каркасный дом

Каркасные дома имеют небольшой вес, поэтому их можно возводить их на простых фундаментах, не требующих значительных финансовых и затрат.

Одним из видов оснований для каркасных домов являются столбчатые фундаменты.

Они применяются при строительстве одноэтажных домов, бывают заглубленными и мелкозаглубленными.

Столбчатые основания применяются под легкие здания при низком уровне грунтовых вод. Они представляют ряд столбов, расположенных:

  • Под углами здания
  • В местах сопряжения наружных стен с внутренними
  • Под стенами на расстоянии 1-3 метра друг от друга

В некоторых случаях для увеличения несущей способности и уменьшения давления на грунт основание столбов выполняют шире основной части.

Для повышения устойчивости, столбы в верхней части соединяют балкой (ростверком).

Заглубленные и мелкозаглубленные фундаменты

Заглубленные фундаменты применяют на глинистых почвах.

Высота подземной части столбов должна превосходить глубину промерзания грунта. Это обеспечивает неподвижность конструкции при оттаивании/замерзании почвы.

Мелкозаглубленные фундаменты применяют:

  • На скальных и песчаных грунтах
  • На почвах, подверженных силам морозного пучения
  • При глубине промерзания грунта от двух метров и более

Их выполняют на глубину 40-80 см.

Благодаря малой площади соприкосновения с грунтом на мелкозаглубленные фундаменты воздействуют меньшие силы морозного пучения.

Система столбов двигается вместе с почвой, то есть конструкция получается плавающей.

Материалы для столбчатых фундаментов

Балка изготавливается из деревянного бруса, железобетона, металлического двутавра или швеллера и крепится к столбам шпильками.

Столбы могут быть изготовлены из следующих материалов:

  • Дерево
  • Бутовый камень
  • Красный кирпич
  • Монолитный железобетон
  • Бетонит
  • Асбоцементные трубы
  • Металлические трубы

Деревянные столбы должны быть обработаны составами против гнили, металлические — окрашены антикоррозионными покрытиями.

Для увеличения несущей способности трубы заливают бетоном.

Диаметр круглых столбов выбирают в пределах 200 — 400 мм, сечение квадратных — 400х400 — 500х500 мм.

Строительство столбчатого фундамента для каркасного дома

Строительство фундамента выполняют в следующем порядке:

  • Под квадратные столбы копают, под трубы бурят ямы
  • Дно засыпают слоями песка и щебня, трамбуют
  • Трубы и деревянные столбы покрывают слоем битумной гидроизоляции опускают в траншеи и выполняют обратную засыпку
  • Под железобетонные столбы и бутовый камень делают опалубку
  • Бутовый камень укладывают и заливают раствором
  • При устройстве железобетонного фундамента увязывают арматуру, заливку бетона производят слоями, последующий слой укладывают после трамбовки предыдущего
  • Столбы из кирпича и бетонита выкладывают на цементно-песчаном растворе
  • После застывания столбы покрывают слоем гидроизоляции и выполняют обратную засыпку

При бетонировке/кладке столбов в них вставляют шпильки для крепления балки.

Между столбами и ростверком укладывают 2 слоя гидроизоляции из рубероида. Высоту надземной части столбов выбирают в пределах 50-80 см.

Каркасный дом на винтовых сваях

Если грунт слабый, если место заболочено, или грунтовые воды расположены высоко, можно соорудить фундамент на сваях. Лучше всего – винтовых. Их не нужно забивать, так как такие сваи вкручиваются в грунт, как шуруп в дерево. Это – очень хороший вариант. Ведь такой фундамент послужит надежной опорой на любых грунтах.

Такое строительство было предложено еще в середине IXX века, и с тех пор активно используется.

Большим плюсом винтовых свай является то, что в грунт они могут устанавливаться как при помощи механизмов, так и вручную. Это делает их очень удобным материалом для индивидуального строительства.

Что такое винтовая свая?

Такая свая представляет собой металлическую трубу, изготовленную из прочного металла. Тот конец, который будет вкручиваться в землю, заострен и снабжен приваренными лопастями. У разных свай, лопасти имеют разную конструкцию. Свая покрыта специальной грунтовкой, которая защищает ее от коррозии. Обычно, это грунтовка на основе цинка. Чтобы установить сваи, нет необходимости выравнивать участок. Дом на таком фундаменте может стоять и на склоне. Расстояние между опорами может быть разным, и рассчитывается исходя из диаметра труб и тяжести строения. Для большей прочности, после установки сваю заполняют бетонным раствором.

Когда все сваи вкручены, они обрезаются на нужную длину и соединяются ростверком. Он может быть металлическим или железобетонным. При вкручивании опоры нужно следить за тем, чтобы нижний конец сваи находился в прочном грунте.

Применение фундамента на винтовых сваях дает следующие преимущества:

  1. Дом можно построить на любом грунте
  2. Не требуется выравнивание участка под фундамент
  3. Исключает проведение земляных работ
  4. Для монтажа опор необязательно использование спецтехники

Правильно установленный свайный фундамент служит достаточно долго. Он является замечательной альтернативой любому другому фундаменту для постройки каркасного дома. Или любого другого дома, не обладающего большой массой.

Плитный фундамент

Альтернатива при строительстве дома на неустойчивом грунте – это плитный фундамент. Он представляет собой монолитную бетонную плиту. Возведенный, например, на пучинистом грунте, такой фундамент как бы «плавает» на грунте сохраняя целостность постройки.

Как же сооружается такая конструкция?

Земляные работы при сооружении такого фундамента не требуют большого объема и не представляют сложности.

Просто выкапывается котлован глубиной в 20-30 см. В него насыпается песок. Песок – это песчаная подушка под монолитную бетонную плиту. Его поливают водой и тщательно утрамбовывают до такого состояния, чтобы не оставались отпечатки ног. Чтобы подушку не повредить при дальнейших работах, на ней делают цементную стяжку толщиной в 100 мм.

Теперь необходима гидроизоляция, чтобы бетонная плита не впитывала влагу из почвы. Для этого, поверх стяжки стелют листы рубероида внахлест. Швы запаиваются паяльной лампой. Рубероид нужно стелить с таким расчетом, чтобы его можно было загнуть с боков плиты.

Затем изготавливается опалубка, в которую будет заливаться бетон. Обычно, она изготавливается из досок, толщиной 25 мм. Что касается толщины бетонной плиты, то она может быть 200-250 мм. Увеличение толщины нерационально. По краям загибается рубероид и устанавливается утеплитель. Пенопласт или другой подходящий материал.

Необходимо использовать армирование будущей бетонной плиты. Оно выполняется при помощи металлической арматуры толщиной 10-12 мм. Вяжутся две сетки с ячеей в 30-40 см. Они располагаются внутри опалубки параллельно друг другу.

Заливка плиты фундамента

Для приготовления бетонной смеси берется:

  • Цемент марки не ниже М250 – 1 часть
  • Песок крупнозернистый или среднезернистый, промытый – 3 части
  • Щебень среднего размера – 5 частей

Все это заливается водой и приготавливается бетонная смесь в количестве, достаточно для заливки всей плиты. Заливать кусками нельзя, это значительно снизит прочность фундамента. Залитому фундаменту нужно выстоять минимум полтора месяца. За это время бетон наберет необходимую прочность. Если есть возможность, время можно увеличить

После того как фундамент застынет, нужно сверху положить слой гидроизоляции. Это может быть рубероид, или же какой-либо напыляемый материал.

При строительстве дома обязательно предусматривается утепление снизу. Это делается во время монтажа полов.

Все три рассмотренных вида фундаментов хорошо подходят для строительства каркасных домов и служат надежной опорой, которая будет держать строение на протяжении всего срока службы дома.

Фундамент каркасного дома своими руками

Каркасные дома удобны тем, что могут возводиться практически на любой местности. Тем не менее, этот факт не снижает уровня требований к основанию дома. Фундамент для каркасного здания все так же должен возводиться с определенными параметрами. И если профессиональному застройщику не составит труда подобрать тип фундамента и сделать его заливку, то при самостоятельном сооружении здания нужно научиться обращать внимание на правила постройки основания дома.

Расчет при закладке фундамента

Просто взять и построить фундамент – не получится. Еще в процессе возведения могут дать знать о себе местные климатические условия, если они не были учтены. Поэтому закладку основания следует начинать с предварительной подготовки. Сюда включается исследование особенностей местности и в частности – самого строительного участка.

Выбор типа фундамента зависит от следующих условий:

  1. Глубина промерзания грунта на участке
  2. Уровень залегания грунтовых вод
  3. Структура и несущая способность почвы на участке застройки

От этих параметров зависит тип основания, глубина его закладки и даже выбор места расположения будущего здания. При исследовании этих данных важно учесть, чтобы несущая способность позволяла выдерживать нагрузку всего каркаса здания, а уровень промерзания находился выше уровня грунтовых вод. В противном случае процесс устройства фундамента будет более трудоемким и затратным.

Какой фундамент выбрать

Самый первый вопрос при закладке основания дома, – какой тип фундамента более всего подойдет на данном участке.

Если не обращать внимания на советы многочисленных друзей и родственников, то будет несложно выбрать подходящий вариант из распространенных типов оснований:

  • Ленточный фундамент
  • Столбчатое основание с ростверком
  • Столбчатый тип фундамента
  • Плитный фундамент
  • Свайное фундаментное основание

Это основные распространенные типы оснований. Кроме них существуют еще смешанные виды, например – ленточно-столбчатый фундамент.

Чтобы сделать верный выбор, можно вкратце ознакомиться с основными признаками и характеристиками каждой группы фундаментов.

Ленточное фундаментное основание

Ленточный тип оснований для каркасного дома обычно применяется при закладке здания сложной конфигурации. Это один из самых распространенных типов оснований, используемых практически в любой климатической зоне. Однако не рекомендуется закладывать ленточный фундамент на слишком вспучивающихся грунтах и на участках с большим слоем промерзания почвы.

Чаще всего этот тип фундамента рассчитан на массивные сооружения. А при возведении каркасных легких зданий он может применяться в том случае, если планируется сооружение цокольного этажа, подвала или подземного гаража.

Технология изготовления достаточно проста – в подготовленную траншею устанавливается опалубка из досок. Противоположные ее стороны скрепляются между собой, чтобы бетон приобретал заданную форму при схватывании. После чего производится заливка бетоном. По завершению этапа застывания бетона опалубка снимается.

Столбчатый фундамент каркасного здания

Этот тип основания тоже достаточно популярен, учитывая тот факт, что в сравнении с ленточным он дешевле в полтора-два раза. К тому же для каркасных строений с легкими стенами он подходит идеально, в то время как ленточный более рассчитан на массивные конструкции.

Применяется устройство столбчатого фундамента при закладке домов из бруса, каркасно-щитовых конструкций. Столбы для такого основания могут быть из дерева, камня, бетона. Возводятся столбы во всех местах максимальных нагрузок, а именно – в точках пересечения стен, обязательно – на всех углах, а также – под простенками и опорами с тяжелой нагрузкой. Для обеспечения распределения нагрузки на фундамент в равномерных пропорциях по верхним концам столбов устраиваются обвязочные балки. Расстояние между отдельно стоящими столбами – от 1,5 м до 3,0 м.

Применение таких фундаментов целесообразно в любой климатической зоне страны. Они могут быть устроены даже на пучинистых грунтах.

Под каждый столб необходимо подготовить скважину, внизу которой устраивается песчаная подушка. Далее устанавливается готовый столб и утрамбовывается. При заливке необходимо установить трубу необходимого диаметра, в полость которой заливается бетон. По мере схватывания труба поднимается вверх, а место вокруг образованного столба утрамбовывается.

Плитный тип фундамента

Такие основания применяются реже других и используются в основном на сильно подвижных почвах и сильно сжимаемых грунтах. Они носят название «плавающие фундаменты», так как способны двигаться вместе с колебаниями грунта.

Этот вид основания считается одним из самых прочных и надежных. В то же время он является и самым дорогостоящим. Для его изготовления используются готовые бетонные плиты, или делается самостоятельная заливка бетоном по всему периметру будущего здания.

Свайно-винтовой тип фундамента

Еще один распространенный тип основания, при котором используется винтовые сваи. Удобен этот вид основания простой своего устройства и доступностью по бюджетным соображениям. К тому же этот фундамент не занимает много времени при устройстве.

Утепление фундаментной основы каркасного дома

После того, как сооружен фундамент, необходимо принять меры по его утеплению и обеспечению гидроизоляции.

Основания ленточного типа утепляются внутри и снаружи при помощи плитных материалов – пенопласта, пенополистирола, которые крепятся на конструкцию фундамента. Также широко используются рулонные утеплители – минвата и другие, которые также крепятся к стенке основания. Изнутри стенки фундамента можно присыпать песком или керамзитом.

Свайные и столбчатые фундаменты утепляются путем засыпания пустого пространства тем же песком или керамзитом.

При возведении каркасного здания его фундамент необходимо обеспечить вертикальной и горизонтальной гидроизоляцией. С той целью используется один из изоляционных материалов, чаще всего это рубероид.

Что еще надо учитывать при закладке основания

Каркасные сооружения обычно имеют небольшую массу, и потому не имеет смысла закладывать дорогостоящие массивные фундаменты, за исключением тех случаев, когда этого требуют геодезические условия на участке.

Для домов с одним этажом подойдет любой тип основания, но чтобы удешевить величину затрат, такой фундамент надо делать мелкозаглубленным. Обычно на устройство фундаментного основания затрачивается треть всех бюджетных расходов. А учитывая простоту и легкость конструкции каркасных домов, затраты на основание тоже будут небольшими.

При возведении каркасных зданий в два этажа рекомендуется использовать ленточный фундамент с большей глубиной заглубления. Отлично для этих целей подходит буронабивной фундамент и основание на винтовых сваях.

Столбчатый фундамент под каркасный дом своими руками

Данная статья предназначена для тех, кто хочет изготовить столбчатый фундамент своими руками для каркасного дома. Она знакомит с основными тонкостями, которые возникают во время строительства, и предостерегает от возможных ошибок. Ведь фундамент – это основа, которую уже невозможно будет переделать и от которой напрямую зависит надежность и долговечность постройки.

Столбчатый фундамент представляет собой среднее между ленточным и свайным фундаментами. В отличии от первого он выполняется в виде отдельных опор, соединенных между собой ростверком, т. е. не является сплошным, а от второго отличается тем, что опоры устанавливаются в заранее подготовленные котлованы и могут быть выполнены как из готовых бетонных блоков, так и отлитыми в опалубку. Главным преимуществом столбчатого фундамента перед ленточным является уменьшение трудозатрат в 1.5–2 раза, и возможность строительства сооружений на рыхлых и пучинистых грунтах.

Содержание статьи

Основные характеристики столбчатых фундаментов

Столбчатый фундамент — это определенное количество опор, установленных по контуру внешних стен на расстоянии от 1,5 до 2,5 м и там, где имеют место быть наибольшие нагрузки (несущие простенки, углы постройки, пересечения стен). Основное применение фундаментов такого типа находят при строительстве легких построек на ненадежных грунтах, в частности, для каркасных домов.

По выбору материала для выполнения выделяют следующие виды столбчатых фундаментов для каркасного дома:

  • бутовый;
  • железобетонный;
  • блочный.

Возможны также комбинации этих вариантов

Помимо этого, фундаменты различаются по глубине заглубления:

  • незаглубленные;
  • малозаглубленные;
  • глубокого заглубления.

Для строительства каркасных домов в большинстве случаев используют незаглубленные и малозаглубленные фундаменты с глубиной 40-80 см. В этом случае подошва будет находиться выше уровня промерзания земли на песчано-гравийной подушке. Стоимость выполнения такого фундамента минимальна, но имеет некоторые ограничения по весу здания. Еще большая экономия средств достигается при отказе от  выполнения ростверка, когда нижняя обвязка здания укладывается непосредственно на столбы фундамента через слой гидроизоляции.

Подготовительные работы

Перед тем как изготавливать столбчатый фундамент своими руками для каркасного дома, надо выполнить ряд работ и, в первую очередь, подготовить стройплощадку. Для этого по контуру здания с запасом по 2м необходимо срезать слой дерна и разметить места будущих опор. Для фундамента из железобетона роются ямы  прямоугольной формы в точном соответствии с размеченными местами. Ямы глубиной менее 1м или в неосыпающемся грунте, имеющем большую плотность, можно рыть с вертикальными стенками, а с глубиной более 1м — с откосами, или в них выполняются крепления в виде распорок.

Глубина ям должна быть на 20-30см ниже заложения фундамента. По ширине яма должна быть на 20-40см шире выбранных габаритов столбов для того, чтобы была возможность установить опалубку. На дне укладывается и тщательно утрамбовывается подушка из гравия или крупного песка с примесью гравия для предупреждения морозного пучения. Подушка выполняется шире будущих опор на 10-20см с каждой стороны. Поверх подушки укладывается гидроизоляционный слой из рубероида или полиэтилена. Он служит для того, чтобы при заливке опор влага из бетонной смеси не уходила в подушку.

Процесс установки фундамента

Далее необходимо установить опалубку, которую лучше всего выполнить из оструганных досок, влагостойкой фанеры и даже из ДСП плиты. Доски должны быть влажными, чтобы бетон при застывании не терял влагу слишком быстро. Также можно обернуть доски полиэтиленовой пленкой. В качестве опалубки можно использовать металлические или асбестоцементные трубы необходимого диаметра, которые после застывания бетона демонтировать не обязательно. При установке фундамента в плотном грунте, подземную часть опор можно заливать непосредственно в грунт без устройства опалубки.

Внутри опалубки устанавливается каркас из арматуры для увеличения прочности. При строительстве фундамента без ростверка каркас не должен доходить до верхнего уровня опор на расстояние 5–10см. Арматура выполняется из стального проката толщиной 10-15мм, отрезки которого устанавливаются внутри опалубки вертикально на расстоянии 10-15см друг от друга и на таком же расстоянии от опалубки. Через каждые 25-30см по вертикали прутья перехватываются нетолстой стальной проволокой для исключения расхождения в стороны. В нескольких местах прутья и проволоку желательно сварить между собой. Особое внимание необходимо уделить тому, что верхние края опалубки по всему фундаменту должны находиться строго на одном уровне. Столбчатый фундамент под каркасный дом подразумевает установку обвязки здания непосредственно на опоры, без дополнительного выравнивания по высоте. Горизонтальность проверяется с помощью водяного уровня. Применение обычного строительного уровня недопустимо, т. к. при длине стены в несколько метров погрешность установки высоты может достигнуть нескольких сантиметров.

Заливку опалубки бетонной смесью производят в несколько этапов, слоями, тщательно трамбуя каждый залитый слой. От плотности заливки будет напрямую зависеть прочность фундамента. Наилучшие результаты получаются при использовании вибротрамбовки. Ее несложно сделать при наличии электродвигателя с небольшим эксцентриком на валу. Залитые опоры укрывают сверху рубероидом или полиэтиленом для защиты от высыхания.

При использовании бутового камня арматура не используется. Кладка фундамента из бутового камня имеет свои особенности. Камень должен быть по размеру не очень большим. В один ряд опоры должно уложиться несколько камней. Булыжники должны быть прочными, не рассыпаться при несильных ударах и иметь, по возможности, параллельные плоскости. Перед кладкой поверхность камней очищается от грязи и пыли. Кладут бутовый камень с зазором друг от друга не менее 3-х см, и ни в коем случае не вплотную друг к другу. Правильно сложенный фундамент из качественного камня по прочности нисколько не уступает литому из бетона.

Приготовление заливки

Состав бетона традиционный:

  • Цемент марки не ниже М400 – 1 кг;
  • Крупнозернистый песок – 2 кг;
  • Щебень – 4 кг

Если честно, то во всех источниках пропорции указаны с точностью до десятых долей килограмма, но хоть кто-нибудь видел строителя с весами в руках? Главное, не уходить далеко от заданных пропорций. Также не следует доливать много воды. Ее должно быть ровно столько, чтобы можно было равномерно перемешать смесь. При большом количестве воды смесь будет более текучей, но одновременно, уменьшится прочность готовой конструкции. Песок и щебень не должны иметь в составе глинистых включений. Также нежелательно использовать белый кварцевый песок. Его песчинки очень гладкие и плохо скрепляются с цементом.

Важнейшим преимуществом столбчатого фундамента является то, что выполнять его можно по мере приобретения материалов и наличии не сильно большого количества времени. Минимальное количество времени – это срок установки одной опоры. Столбчатый фундамент для каркасной постройки не требует времени на усадку, поэтому монтаж здания можно производить после установки последней опоры. Как известно, бетон набирает свои свойства по прошествии 3-х недель с момента заливки, поэтому минимальный срок, после которого можно возводить здание – 3 недели, что значительно меньше, чем при выполнении фундамента другими способами.

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Приступая к работе — Наземная рама

Допустимая нагрузка фундаментной рамы зависит от грунтов для конкретного участка, нагрузок на конструкцию и проектной информации для конкретной конструкции. Проекты фундаментов должны быть представлены в качестве заместителя инженера с печатью в соответствии с IBC или другими применимыми местными правилами. Приведенные ниже шаги содержат инструкции по подготовке информации о проекте для Pin Foundations, Inc. (PFI), чтобы помочь в завершении вашего конкретного проекта Foundation Frame.

Шаг 1: Определите характеристики почвы.
Должно быть предоставлено общее описание площадки и почвы, а также угол внутреннего трения почвы (угол фи), прочность сцепления и удельный вес на месте. Эту информацию можно получить при отборе геотехнических проб в пределах типичной глубины штифта. Как правило, от двух до трех образцов будет достаточно в пределах данной проектной территории, если только значительные изменения в топографии, насыщенности или растительности не указывают на возможные изменения почвы. На основе этой информации PFI создаст ряд предварительных значений подъема подшипников и боковых нагрузок для фундаментных стоек на вашем участке.

Шаг 2: Определите нагрузки на конструкцию.
Необходимо определить структурные нагрузки, которые здание будет оказывать на фундамент (несущие, подъемные, боковые). Конфигурация проекта, использование, размер, высота и предпочтительные строительные материалы — все это влияет на динамические и статические нагрузки, передаваемые на фундаментную раму. Эти параметры нагрузки должны быть предоставлены PFI как можно раньше в процессе проектирования. Для предварительного проектирования легких каркасных конструкций PFI рекомендует расстояние 8 футов между стойками фундаментной рамы для одноэтажных зданий и 6 футов для двухэтажных зданий.Исходя из этого отправного пункта, следует рассчитать конкретные нагрузки на каждую опору и дополнительные точечные нагрузки, которые могут потребоваться.

(Примечание: типичная балка порога рассчитана на 2000 фунтов на фут и должна быть достаточной для указанных предварительных расстояний, но может потребоваться дополнительные стойки непосредственно под любыми сосредоточенными точечными нагрузками.)

Шаг 3: Свяжитесь с вашим представителем PFI.
После сбора информации о грунтах и ​​нагрузке ваш представитель PFI может помочь в выборе и детализации соответствующих компонентов фундаментной рамы для вашего проекта.Будьте готовы обсудить требуемую высоту рамы для вашего участка, любые необычные условия дренажа или уклона, любые требования ADA, если это применимо, и ваш предпочтительный эстетический дизайн для периметра рамы — i. е., полностью закрытые, частично закрытые или полностью открытые. Это будет важно для определения внутренних соединений рамы и компонентов распорки. PFI может предоставить либо анализ производственных мощностей производителя, либо заявление с печатью инженера в зависимости от требований вашего кодекса.Подробная информация о подключении к проекту, инструкции по установке и спецификации проекта доступны на нашем веб-сайте или могут быть разработаны специально для вашей работы при необходимости.

Шаг 4: Получите предложение по проекту и начните строительство.
После того, как будут указаны надлежащие компоненты фундаментной рамы и будет предоставлен полный адрес доставки, может быть предоставлена ​​ориентировочная стоимость материалов, услуг и доставки, а также сроки доставки. Обратите внимание, что просмотр информации о проекте, определение размера фундамента, длины штифтов, количества продукции и элементов каркаса, а также подготовка предложений должны быть выполнены правильно и тщательно.Убедитесь, что у PFI достаточно времени, чтобы отреагировать на требования вашего конкретного проекта.

РАМНАЯ АРХИТЕКТУРА

Добро пожаловать на домашнюю страницу Рамочной архитектуры европейских интеллектуальных транспортных систем (ITS), которая сейчас часто называется Архитектура FRAME . Он был создан для обеспечения минимальной стабильной структуры, необходимой для развертывания интегрированных и взаимодействующих ИТС в Европейском Союзе. См. «Фон» для получения дополнительной информации о его истории.

Архитектура FRAME включает в себя требования и функциональность верхнего уровня, или сценарии использования, почти для всех приложений и служб ITS, которые рассматривались для реализации где-нибудь в Европейском Союзе.Он находится на таком «уровне», что может использоваться в качестве справочного материала для всех архитекторов ITS, и предназначен для того, чтобы стать основой для построения других типов архитектуры, которые будут необходимы. Это позволит им гарантировать соответствие на интерфейсах других систем, чтобы обеспечить бесперебойное предоставление услуг для лиц, путешествующих через границу, и создать открытый европейский рынок совместимых компонентов.

РАМА FR amework A rchitecture M ade для E urope

Архитектура FRAME не предназначена для использования в целом, вместо этого пользователи выбирают приложения и услуги, которые им нужны для своей страны, региона, города и т. Д.и создать подмножество, соответствующее их требованиям. Использование для этого FRAME Architecture дает два больших преимущества:

  • Большая часть работы уже сделана, и на этом веб-сайте есть БЕСПЛАТНЫЕ инструменты, которые помогут вам сделать все остальное.
  • Если оба соседних органа имеют ITS-архитектуры, основанные на FRAME, то легко определить общие черты, чтобы общие службы могли быть интегрированы для обеспечения взаимодействия.

Примечание. Архитектура FRAME НЕ предоставляет подробные проекты оборудования.Он описывает только , что требуется , а не описывает, как это сделать . Он уже использовался рядом наций, регионов, городов и проектов .

Какого рода информацию вы хотите получить об архитектуре FRAME?

Наши идеи | Фонд Карнеги по развитию преподавания

Использование науки о совершенствовании для ускорения обучения и решения практических проблем

Карнеги выступает за использование науки о совершенствовании для ускорения того, как поле учится совершенствоваться.Наука об улучшении развертывает быстрые тесты изменений, чтобы направлять разработку, пересмотр и постоянную настройку новых инструментов, процессов, рабочих ролей и отношений.

Наука об улучшении специально разработана для ускорения обучения на практике. Это более ориентированный на пользователя и проблемно-ориентированный подход к улучшению преподавания и обучения.

По мере продвижения процесса улучшения часто возникают ранее невидимые проблемы, и может потребоваться предпринять действия по улучшению в новых направлениях.Цель здесь сильно отличается от традиционной пилотной программы, которая стремится предложить доказательство концепции. Напротив, исследование улучшений — это целенаправленное обучение. Общая цель — разработать необходимое ноу-хау для того, чтобы идея реформы в конечном итоге распространялась быстрее и эффективнее. Поскольку исследование улучшений — это итеративный процесс, который часто длится значительный период времени, его также называют непрерывным улучшением .

Проиграть видео

Организация улучшений через сетевые сообщества улучшений

Карнеги считает, что наиболее действенным и действенным способом организации усилий по улучшению является использование сетевых сообществ по улучшению (NIC), коллегиального опыта, основанного на тяжелой работе и творчестве многих.

Это специально созданные социальные организации, каждая из которых нацелена на решение проблем.

Как формальные организации, сетевые адаптеры имеют роли, обязанности и нормы членства. Они поддерживают рассказы, которые иллюстрируют, что они собой представляют и почему важно сотрудничать с ними. Сетевая карта:

  • сосредоточены на четко определенной общей цели;
  • руководствуется глубоким пониманием проблемы, системы, которая ее порождает, и общей рабочей теорией по ее улучшению;
  • дисциплинированы методами исследования улучшения для разработки, тестирования и совершенствования вмешательств; и
  • организованы для ускорения мероприятий на местах и ​​их эффективной интеграции в различные образовательные контексты.

LEAVE A REPLY

Ваш адрес email не будет опубликован.
