Строим фундамент под гараж

Оглавление

• 1 Эксплуатационные особенности гаража
• 2 Технология изготовления
  • 2.1 Кессонная плита
  • 2.2 Фундамент МЗЛФ
  • 2.3 Свайный ростверк для гаража
  • 2.4 Столбчатый гаражный фундамент

На территории РФ для автовладельца существует два варианта развития событий. Гараж либо возводится на собственном участке, либо внутри кооператива, которому выделена определенная территория. В первом случае может использоваться фундамент под гараж плитного, ленточного, свайного типа. Во втором варианте обычно используется плита плавающая или МЗЛФ.

Эксплуатационные особенности гаража

Отдельно стоящий гараж предпочтительнее встраиваемых помещений для хранения авто. Проектируется фундамент под гараж с учетом следующих нюансов:

• здание чаще всего одноэтажное, поэтому даже при выборе тяжелого стенового материала, натуральной черепицы сборные нагрузки незначительны
• резко повышает комфортность эксплуатации гаража смотровая яма
• внутри присутствуют агрессивные среды
• предпочтительнее полы по грунту
• подвал используется для хранения овощей

Поэтому застройщики выбирают фундаменты, позволяющие изготовить стяжку без дополнительных затрат:

• низкий ростверк – подземного или наземного типа на столбах/сваях

• лента – незаглубленного или малозаглубленного вида, глубокого заложения для построек с подвалом

• плита – кессонная, ребристая, плавающая, глубокого залегания, утепленная

Внимание: Сборных нагрузок от веса здания недостаточно для компенсации вспучивания на глинистом грунте.

Оптимальными размерами для гаража являются 6 х 4 м, поэтому даже при выборе плитного фундамента бюджет строительства вполне приемлем для индивидуального застройщика. Самым дешевым вариантом традиционно считается свайно-винтовой ростверк.

Технология изготовления

Прежде, чем возвести фундамент под гараж на участке или внутри гаражного кооператива, необходимо выяснить строение грунта, глубину УГВ. Для этого не обязательно заказывать комплексное изыскание, достаточно пары шурфов на глубину 1,5 – 2,5 м (без подвала, с подземным овощехранилищем, соответственно). Разметка осей стандартная, даже при наличии в проекте подвала, ямы смотровой можно обойтись без аренды землеройной техники.

Кессонная плита

Обычный плитный фундамент не позволяет оборудовать внутри гаража смотровую яму, поэтому используются кессонные конструкции, созданные для подобных эксплуатационных условий. При необходимости можно изготовить подземное овощехранилище с выходом в смотровую яму.

Сооружается фундамент под гараж кессонная плита поэтапно:

• разметка – оси по обноскам для наружной опалубки + оси подземных помещений
• выемка грунта – снятие пахотного слоя (обычно 0,4 м) со всего периметра, глубина ямы 1,5 – 1,7 м, погреба 2,5 – 3 м
• бетонирование стен погреба – щитовая опалубка по аналогии с заглубленной ниже промерзания почвы лентой, укладка арматурных каркасов, усиление углов конструкции анкерами

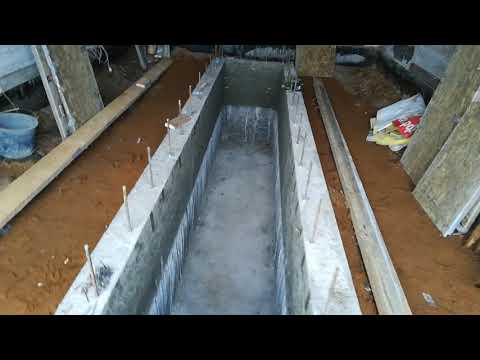

• заливка стен ямы – опалубка + арматурные каркасы, укладка и виброуплотнение смеси
• изготовление плиты – армирование двумя арматурными сетками с соблюдением защитного слоя бетона 2 – 7 см, ребра жесткости при необходимости под несущими стенами

На крупнообломочных, песчаных, гравелистых почвах необходимость в дополнительном усилении основания отсутствует. На пучинистых почвах (глина, супесь, суглинок, пылеватые пески) необходим подстилающий слой:

• песок 40 см при низком УГВ с послойной трамбовкой
• щебень 40 см на влажном грунте, так же виброплитой уплотняются каждые 15 см инертного материала

В подстилающий слой интегрируется дренажная система, способная отвести верховодку, неизбежно скапливающуюся внутри нерудных материалов, обладающих высокими дренажными свойствами.

Внимание: Желательно залить каждый элемент кессонной плиты за один прием, время между укладкой смеси не должно превышать 1,5 – 2 часов.

Фундамент МЗЛФ

Незаглубленная или малозаглубленная лента так же позволяет изготовить полы по грунту с минимальным бюджетом строительства. Для этого внутренняя часть МЗЛФ засыпается песком, укладывается гидроизоляция (гидростеклоизол или полиэтилен), по периметру пол по грунту отсекается от ленты демпферной лентой.

Монолитный ленточный фундамент под гараж обладает максимальным ресурсом, отливается за один прием по технологии:

• усиление основания – только на вспучивающихся грунтах, подсыпается 0,4 – 0,6 м щебня либо песка, трамбуются каждые 15 см материала, ширина должна вдвое превышать размер МЗЛФ
• дренаж – угловые колодцы для ревизии, прочистки системы, перфотрубы между ними, подземная емкость для сбора стоков (4 м от фундамента минимум)
• подбетонка – стяжка толщиной до 10 см, предотвращающая впитывание молочка цементного в дренажный слой
• гидроизоляция – рулонный материал (например, Технониколь) либо полиэтилен в два слоя
• опалубка – щитовая из пиломатериалов, листов фанеры, ОСБ, подпирается снаружи укосинами, распирается изнутри шпильками или бруском
• армопояс – каркас из придающих пространственную геометрию всей конструкции хомутов, к которым привязаны проволочными скрутками продольные стержни, углы анкерятся U-образными элементами
• укладка бетона – от угла по периметру, уплотнение вибратором глубинным

После снятия щитов бетонные поверхности МЗЛФ обрабатываются гидроизоляционными материалами. Обычно лента праймируется, затем обмазывается мастикой битумной или полимерной, оклеивается Бикростом.

Внимание: На пучинистых грунтах МЗЛФ гаража необходимо утеплить под подошвой, полом по грунту, отмосткой. Это здание эксплуатируется с периодическим отоплением либо вовсе без обогрева. Поэтому утепляются все конструкции, погруженные в землю.

Сборная лента сооружается из ФБС блоков, монтируемых на подстилающий слой или подушки ФЛ. Технология строительства отличается от предыдущего случая:

• подбетонка здесь не нужна, так как блоки должны опираться на идеально ровную поверхность, выравнивание стяжки слишком трудозатратное, экономически не выгодное
• блоки монтируются либо на плиты ФЛ (сложная геология), либо на подстилающий слой из инертного материала
• гидроизоляция укладывается поверх песка, поэтому, если фундаментная подушка создана из щебня, неровности следует выровнять песком, чтобы Бикрост не порвался острыми камнями

Внимание: Гараж относится к легким постройкам с одно- или двускатной крышей, поэтому армопояс здесь не нужен. Кладку стен или монтаж каркасного здания начинают по блокам.

Свайный ростверк для гаража

Показаниями для свайных ростверков под гараж являются склоны, болотистые, торфяные, насыпные грунты, высокий УГВ, прочая сложная геология, топография пятна застройки. Сваи проходят нестабильные пласты, опираются исключительно на грунты с высоким расчетным сопротивлением. Здание не просаживается со временем, сохраняет стабильную геометрию. Основными нюансами проектирования являются:

• ростверк должен быть ниже поверхности грунта или на одном уровне с ним
• в отличие от ленты МЗЛФ подошва ростверка не имеет с землей контакта (минимум 7 см зазор), поэтому по бокам под землей монтируется листовой материал, предотвращающий осыпание почвы в этот зазор во время эксплуатации
• предпочтительнее монолитная технология изготовления ростверка по оголовкам буронабивных/винтовых свай

Порядок операций при возведении ростверка на буровых сваях следующий:

• ручным или мотобуром в земле изготавливаются отверстия ниже промерзания почв в регионе
• внутрь скважины помещается опалубка из свернутого в цилиндр рубероида, полимерной или асбоцементной трубы
• арматурный каркас размещен вертикально, отделен от стенок опалубки полимерными кольцами (защитный слой бетона)
• после укладки смеси бетон виброуплотняется

Ростверк заливается по стандартной технологии, связь горизонтальных балок с вертикальными сваями обеспечивается арматурными прутками.

Технология свайно-винтового ростверка гораздо проще:

• погружаются СВС вручную или электродрелью, аренда спецтехники для гаражного фундамента не выгодна
• лидер-лунки создаются ручным буром или лопатой, глубина приямков составляет 0,4 м
• вкручивать сваи необходимо до резкого повышения момента затяжки, означающего достижение несущего пласта
• перед установкой опалубки по грунту отсыпается 20 см слой песка или укладывается пенополистирол низкой плотности аналогичной толщины
• внутрь опалубки укладываются арматурные каркасы
• после распалубки нижний слой песка вынимается лопатой, пенополистирол является сминаемым слоем при возможном вспучивании грунта, его убирать не нужно
• все поверхности ростверка гидроизолируются

На винтовые сваи выдергивающие нагрузки вспучивания не действуют, поэтому утеплять отмостку, проводить дренаж не нужно. Если в проект заложен погреб или яма смотровая, эти конструкции утепляются по наружным граням, так как для них вспучивание грунта чревато разрушением.

Внимание: После набора прочности бетоном можно залить пол по грунту, изготовить яму или погреб внутри периметра гаража. Отсечка стяжки демпферной лентой по периметру является обязательной, так как балки ростверка не опираются на грунт.

Столбчатый гаражный фундамент

Получить солидный экономический эффект на этапе нулевого цикла при использовании столбчато-ростверкового фундамента гаража можно лишь при соблюдении условий:

• грунты с высоким расчетным сопротивлением
• отсутствие перепадов высот больше 1 м
• УГВ ниже 1 м от подошвы столбов
• применение низкого ростверка

Технология состоит из этапов:

• после разметки для каждого столба отрываются шурфы размером 0,8 х 0,8 м глубиной 0,6 – 1 м
• дно каждого отсыпается 40 см слоем щебня (трамбовать нужно каждые 15 см)
• монтаж опалубки для нижней плиты уширения + самого столба
• установка арматурной сетки внутри плиты уширения и привязанного к ней вертикального каркаса
• укладка бетона, трамбовка вибратором
• гидроизоляция по достижении 2/3 прочности
• пристенный дренаж с общим уклоном к подземной емкости

Внимание: Утеплять фундамент не имеет смысла, так как на пучинистых грунтах его неизбежно опрокинет или выдавит на поверхность.

Технологический зазор между ростверком и грунтом защищается листовыми материалами с боков по стандартной технологии. В полы по грунту (плавающая стяжка, отделенная от балок ростверка демпфером) можно интегрировать погреб или яму для осмотра авто.

Таким образом, индивидуальный застройщик может выбрать любой вариант фундамента в зависимости от геологии, рельефа, эксплуатационных особенностей гаража. Приведенные нюансы помогут избежать ошибок, рационально увязать минимально возможный бюджет строительства с максимальным ресурсом постройки.

Монолитная плита под гараж своими руками: особенности конструкции

Содержание

1. Выбор фундамента под гараж
2. Конструкция гаража
3. 1. Тип грунта
4. 2. Грунтовые воды
5. 3. Глубина промерзания грунта
6. Универсальный фундамент – монолитная плита
7. Плюсы и минусы плавающего фундамента
8. Варианты конструкции
9. 2. Армированная по краям
10. 3. Облегченная (решетка)
11. Монолитная плита под гараж своими руками
12. 1. Подготовительные работы
13. 2. Земляные работы
14. 3. Засыпка основания
15. 4. Монтаж опалубки
16. 5. Работа над арматурным каркасом
17. 6. Заливка фундамента

Для настоящего автолюбителя гараж – это не просто место где будет стоять транспорт. Это помещение, которое должно обеспечивать автомобилю правильные условия хранения и служить владелицу долгие годы. К выбору земли, на которой будет стоять здание, каждый уважающий себя автомобилист старается подходить ответственно. Но не всегда есть возможность выбирать, особенно в больших городах. В таких случаях приходится мириться с неудобным расположением или плохой геологией.

С некоторыми неудобствами действительно можно смириться, но что делать, например, с высоко проходящими грунтовыми водами, которые могут представлять опасность для постройки и для всего что находится внутри. В таких ситуациях особое внимание необходимо уделять фундаменту, который обеспечит постройке надежность, а вам спокойствие. В этой статье мы поговорим о вопросах, связанных с основой под гараж:

1. Как выбрать фундамент под гараж.
2. Монолитная железобетонная плита и ее особенности.
3. Как установить плиточный фундамент под гараж своими руками.

Выбор фундамента под гараж

Гараж относится к нежилым помещениям, на него предполагаются относительно небольшие нагрузки. Если мы говорим о простом одноэтажном гараже. В силу этого, многие не уделяют должного внимания изучению геологических данных перед постройкой. Зачастую делается минимальный ленточный фундамент, глубиной до полуметра. А через несколько лет здание оказывается перекошено или того хуже, выясняется, что подземные грунтовые воды – это не абстрактное, а конкретное явление, которое разрушает постройку. Только тогда горе-строители начинают понимать, что что-то пошло не так.

Для того чтоб избежать неприятных ситуаций необходимо к каждому этапу строительства гаража подходить с ответственностью, а к фундаменту – особенно. Ведь именно он выступает залогом прочности и долговечности будущего сооружения.

Мы выделили несколько факторов, основываясь на которых, вы сможете понять какой конкретно вид фундамента будет оптимальным в вашем случае.

Конструкция гаража

В зависимости от того какую постройку вы планируете, может отличаться и фундамент. Стоит обращать внимание на габариты, этажность и материалы, которые будут использоваться в строительстве.

1. Тип грунта

Очень важно перед началом строительства обратить внимание на вид грунта. Типов грунтов очень много: скалистые, песчаные, торфяные, смешанные и др. Важно то, что каждый из типов, будет по-разному воздействовать на фундамент и на все здание в целом. Поэтому, любой из них требует особого подхода и тонкостей в закладке основы для будущего гаража.

2. Грунтовые воды

Это один из наиважнейших факторов, на которые необходимо обращать внимание. Если не учесть уровень залегания грунтовых вод, то весной, в период таянья снега, вы можете очень удивиться обнаружив, что здание «поплыло». Если у вас нет данных о залегании вод на участке, то стоит обратиться к специалисту для выяснения этого момента.

3. Глубина промерзания грунта

Казалось бы, что может сделать мороз бетонному, пусть и не очень толстому, фундаменту. Так думает всякий, кто никогда не сталкивался с явлением вспучивания грунта. Вспучивание – это процесс расширения грунта, вследствие низких температур. Если промерзание сильное, грунт растрескивается и поднимается, из-за чего деформируется фундамент, а с ним и вся постройка.

Если при постройке гаража вы будете учитывать эти четыре фактора, то сможете избежать многих проблем. В результате получите надежное долговечное строение.

Универсальный фундамент – монолитная плита

Любой непрофессионал, решивший построить своими руками гараж столкнулся со сложностью выбора фундамента. Практически каждый задавался вопросом: «неужели нет универсального фундамента?». На самом деле в данной ситуации довольно сложно говорить об универсальности. Но меньше всего проблем, при наличии негативных факторов, доставит фундаментная плита, иначе говоря плавающий фундамент.

Плавающий фундамент – это монолитная железобетонная плита, которая кладется под здание. Такая конструкция хорошо распределяет нагрузки и оптимально подходит для одноэтажного гаража без дополнительных углублений (смотровой ямы, погреба). Плитный фундамент может эксплуатироваться даже в качестве пола, но лучше произвести утепление и сделать дополнительное покрытие.

Монолитная плита не просто так носит название «плавающий фундамент». Оно напрямую связанно с ее свойствами: при осадке или растрескивании грунта от сильных морозов, не происходит деформация фундамента и здания. Конструкция, вместе с плитой плавно усаживается, что обеспечивает долговечность и практичность строению.

Плюсы и минусы плавающего фундамента

Монолитная плита под гараж имеет множество положительных моментов, благодаря которым ее использование так широко распространено.

• Монолитной плите не страшны геологические проблемы. Такой фундамент не боится усадки, вспучивания и подмывания.
• Высокие грунтовые воды не помеха для гаража, выстроенного на монолитной плите. При условии правильной гидроизоляции и соблюдении технических норм, в гараже всегда будет сухо.
• Плитный фундамент может выступать в качестве пола, что позволит упростить работу и немного сэкономить. Как правило, сверху на плавающем фундаменте делается утепление и кладется основное покрытие.
• Конструкция железобетонной плиты позволяет сделать в гараже теплый пол. Это отличная альтернатива неравномерному и неэкономному отоплению.
• Монолитность конструкции обеспечивает 100% защиту от грызунов и насекомых, которые могут проникать через землю и пол.

Ну и главным достоинством конечно же является простота самой конструкции. Даже если вы никогда не делали ничего подобного, тщательно изучив вопрос, можно своими руками сделать надежный плавающий фундамент под гараж, который без нареканий прослужит вам много лет.

Хоть недостатков у такой конструкции мало, но все-таки они есть. Во-первых, такой фундамент исключает обустройство смотровой ямы или погреба. Но они и нужны не каждому. Во-вторых, установка монолитной плиты подразумевает под собой большой расход арматуры и бетона, что довольно затратно. Опять же, надежность и долговечность стоит этих расходов.

Подытоживая обзор основных качеств и свойств плавающего фундамента, можно сказать, что это самое практичное и простое решение для проблемных участков.

Варианты конструкции

Монолитная плита под гараж универсальна тем, что есть несколько вариантов конструкций. Вы можете использовать ту, которая наиболее соответствует вашим требованиям и финансовым возможностям.

1 Обычная

Обычная плита представляет собой сплошное основание, толщиной от 10 до 60 см, расположенное в углублении или на поверхности.

2. Армированная по краям

Такая конструкция может располагаться на любой удобной глубине (1,5-2,5 м). Армированная по краям монолитная плита представляет собой ровное основание с ребрами жесткости, размещенными по периметру. При помощи опалубки ребра также заливаются бетоном, образуя стены. Сверху формируется еще одна железобетонная плита на арматуре. В итоге мы получаем прочный фундамент с цокольным помещением, которое можно использовать как подвал или погреб. Из-за сложности и дороговизны в частных гаражах такая конструкция применяется не очень часто, но практически все многоэтажки строят именно по этому принципу.

3. Облегченная (решетка)

Такая конструкция позволяет немного сэкономить на материалах, правда и подходит только для гаражей из легких материалов (дерева, пеноблоков). Облегченный фундамент представляет собой не сплошную плиту, а решетку с ячейками (от 1 до 1,5 м). Монолитным такой фундамент можно назвать с натяжкой, он скорее похож на ленточный. Но тем не менее, с таким фундаментом нагрузка распределяется гораздо равномернее, а сама конструкция здания более устойчива.

Монолитная плита под гараж своими руками

Сделать плитный фундамент своими руками не так уж сложно, но эта работа требует аккуратности, терпения и внимательности. Зачастую необходимо приложить и физические усилия.

Как и любое другое строительство, начать следует с планирования. Вы должны абсолютно четко понимать где будет располагаться плита и какие характеристики (размер, высоту) она будет иметь. Мы рассмотрим основные этапы работы над монолитной плитой под гараж своими руками.

1. Подготовительные работы

В первую очередь нужно подготовить к работе местность. Следует расчистить территорию от сорняков, камней и других посторонних предметов. Выровнять грунт и выполнить разметку. Очень важно со всей внимательностью подойти к разметке – от ее точности будет зависеть успех всей работы, поэтому ошибок лучше не допускать и перепроверить все несколько раз. Как правило, границы периметра обозначаются с помощью колышков и натянутых между ними веревок.

2. Земляные работы

После выполнения разметки, можно приступать к выкапыванию котлована. Углубление должно быть больше, чем высота предполагаемой плиты. Чаще всего, при укладке обычной монолитной плиты делается котлован до 50 см. Дно нужно аккуратно разровнять, утрамбовать грунт и проследить, чтоб туда не попало ничего лишнего.

3. Засыпка основания

Завершив работу над котлованом, начинаем работу с основанием. Оно представляет собой подушку из гравия и песка. Количество гравия вычисляется из расчета 20 т на гараж площадью 6,5х3,5 м. В высоту такой слой займет примерно 35 см. Слой песка должен быть не менее 10 см, он равномерно укладывается сверху на гравий. Получившийся песочно-гравийный «пирог» тщательно утрамбовывается.

4. Монтаж опалубки

Следующий этап – работа над опалубкой. Чаще всего она делается из деревянных досок – материал не дорогой и не проблемный. В первую очередь, выстраивается прямой угол, и уже от него монтируются стороны. Доски обязательно закрепляются саморезами (на уголок или небольшой кусочек доски). Следует помнить, что опалубка должна быть параллельно, относительно грунта, это измеряется с помощью уровня. Для того, чтоб бетон не выдавил деревянные доски в процессе заливки, короб опалубки укрепляется арматурой.

5. Работа над арматурным каркасом

Сооружение каркаса из арматуры – задача довольно трудоемкая. При наличии сварочного аппарата, работа выполняется прямо в коробке, где прутья свариваются между собой. Если сварки нет, то необходимый набор прутьев заранее рассчитывается и нарезается. Соединяется арматура уже в коробе с помощью вязальной проволоки.

Ячейки сетки должны быть не менее 20 см. В грунт вбиваются несущие арматурные прутья, на которые в два уровня навязывается (или приваривается) арматура. Полученная конструкция обязательно проверяется уровнем на горизонтальность.

6. Заливка фундамента

После того как вы убедитесь в правильности и надежности арматурного каркаса, можно приступать к заливке самого фундамента. Заливка производится бетонным раствором марки не ниже М250. Это гарантирует его прочность и долговечность. Одним из главных требований к заливке монолитной плиты является непрерывность процесса. Это значит, что вам понадобиться как минимум бетономешалка.

Процесс заливки происходит следующим образом: бетонная смесь распределяется по коробу, непрерывно обрабатываясь вибратором для равномерного распределения по всему арматурному каркасу. Для этого две бетономешалки ставятся у противоположных краев котлована, параллельно друг другу. Таким образом, заливка происходит быстрее и равномернее.

Перед началом дальнейших работ, фундамент должен выстоятся и набрать прочность. Это занимает как минимум 2-3 суток.

Установка монолитной плиты закончена. Такой фундамент может использоваться для постройки гаража на проблемных участках грунта. Он обеспечивает устойчивость конструкции даже при наличии высоко залегающих грунтовых вод, что позволяет назвать монолитную плиту – универсальным фундаментом под небольшие постройки.

Смотровая яма в гараже своими руками: размеры и чертежи, обустройство

Любое оборудование в процессе эксплуатации изнашивается, отдельные детали ломаются, а расходники требуют замены после выработки ресурса. Если построить гараж с ямой, то большинство процедур по обслуживанию автомобиля можно выполнять самостоятельно. Первоначальные вложения в обустройство смотровой ниши со временем многократно окупятся. Замена фильтров, технических жидкостей и элементов ходовой части вполне возможна самостоятельно. Кроме того, регулярный осмотр вашего автомобиля поможет владельцу своевременно выявить признаки неисправностей, принять меры по их устранению и избежать дорогостоящего ремонта.

Содержание

1. Зачем нужна смотровая яма и какой она должна быть
2. Размеры и расположение смотровой ямы в гараже
3. Необходимые материалы и инструменты
4. Из каких материалов изготавливают
5. Рекомендации по строительству
6. Планировка и компоновка
7. Пол и стены
8. Гидроизоляция
9. Общая изоляция
10. Подземная вентиляция
11. Лестница для выгребной ямы
12. Освещение

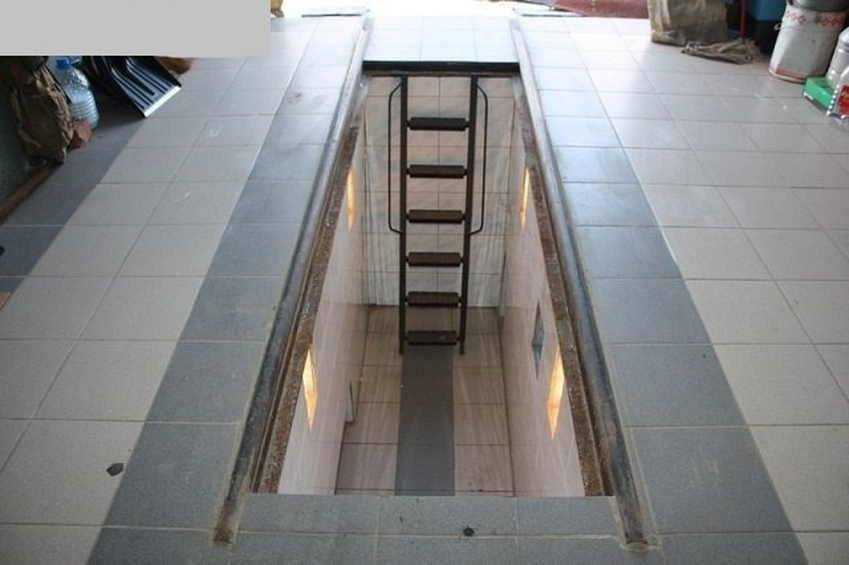

Зачем нужна смотровая яма и какой она должна быть

Клиренс большинства моделей легковых автомобилей небольшой, чтобы человек мог свободно залезть под днище, осмотреть механизмы и провести любые работы. Иметь собственный лифт слишком дорого, и он занимает слишком много места. Также не желательно строить во дворе железобетонную эстакаду или котлован под отдельный навес. Такие конструкции не впишутся ни в какой ландшафтный дизайн. Если их делать в глубине двора, то придется прокладывать подъездную дорогу, что дорого и не эстетично. Единственный выход – построить гараж со смотровым колодцем.

Данная структура предназначена для выполнения следующих задач:

• планово-предупредительный осмотр оборудования;
• очистка днища и ходовой части от грязи;
• замена технических жидкостей;
• мелкий ремонт.

Гаражный блок строится на десятилетия и каждая его часть должна служить весь срок службы здания.

На основании этого к смотровой яме предъявляются следующие требования:

• герметичность, даже если дно находится ниже или на уровне глубины грунтовых вод;
• прочность стен и пола, которые должны выдерживать давление грунта, в том числе при пучении;
• достаточная высота для обеспечения свободного передвижения человека в полный рост;
• допустимая ширина, необходимая для безопасности и удобства работы;
• долговечность используемых материалов.

Главный критерий – безопасность. Углубление должно быть достаточно прочным, чтобы исключить малейшую вероятность обрушения и травмирования человека.

Размеры и расположение смотровой ямы в гараже

Четких рекомендаций и норм ГОСТ относительно параметров и норм гаражной ямы нет. Каждый владелец недвижимости может в любой момент выкопать его, установив тот размер, который считает нужным.

Наилучший вариант – расположить конструкцию по центральной линии этажа здания. Благодаря такой компоновке транспортное средство сможет без риска въезжать в помещение, а его владелец спокойно передвигаться по его стенам. Чтобы исключить возможность падения, когда машина находится вне гаража, углубление можно просто закрыть настилом.

Рекомендации по выбору размеров:

• Высота. Рекомендуется взять рост человека и прибавить к нему 15-25 см.
• Длина. Рекомендуется в пределах 450-550 см для того, чтобы иметь возможность осмотреть и отремонтировать всю нижнюю часть оборудования. Часто достаточно вазы 200 см, машину просто переставляют с места на место по мере необходимости.
• Ширина. Это также определяется комплекцией водителя, но с расчетом на то, что в помощь может быть привлечен человек более крупного телосложения. Дистанция 80-90 см между боковыми стенками считается универсальным.

Владелец гаража может вырыть и укрепить небольшой котлован, сэкономив хорошие деньги и не теряя при этом качества.

Необходимые материалы и инструменты

Гаражная яма имеет достаточно простое устройство. Он состоит из дна, стенок и лестницы. В некоторых случаях конструкцию оснащают дренажной системой, если есть протечка или при укладке использовался водопроницаемый материал.

Чтобы сделать этот дизайн, вам понадобятся следующие инструменты:

• уровень;
• лопата;
• рулетка;
• трамбовка;
• болгарский;
• молоток;
• крючок для вязания;
• ножовка по металлу;
• кусачки;
• квадратный;
• молоток;
• маркер.

Необходимо подготовить материалы:

• щиты опалубки;
• арматура;
• песок;
• щебень;
• цемент;
• кирпич, плиты или листовой металл;
• проволока вязальная;
• дренажные трубы.

Также необходимо приобрести защитные очки, перчатки, респиратор и сварочное оборудование.

Из каких материалов изготавливают

Выбор материала в основном определяется размером углубления, его конфигурацией и свойствами грунта. Если уровень грунтовых вод глубже 250 см без тенденции к подъему, можно сэкономить, используя недорогое сырье и относительно простую технологию. Если грунт сырой, необходимо сделать водонепроницаемую конструкцию с достаточным запасом прочности.

Для изготовления смотровой ямы могут быть использованы следующие материалы:

• Бетон. Это самый прочный и долговечный вариант, подходящий для любых условий эксплуатации. Готовая чаша отличается высокой прочностью, прочностью и герметичностью. Конструкция отлита в монолитном исполнении, ее можно дополнить полками и нишами. Способ создания аналогичен изготовлению заглубленного ленточного фундамента с цоколем.
• Листы стальные (кессон). Бак необходимой конфигурации сварен из металла толщиной 10 мм. Конструкция абсолютно водонепроницаема, для придания устойчивости в грунте снабжена бетонными анкерами, с помощью которых фиксируется закладными деталями. Чем толще железо, тем лучше оно выдержит внешнее давление. Защита от коррозии обеспечивается применением грунтовки, рулонной и обмазочной изоляции.
• Деревянные доски. Как правило, он выполняется на террасной доске из аналогичного покрытия. Доски вставляются за вертикальные опоры, которые скрепляются металлическими раскосами. Учитывая гигроскопичность и свойство гниения древесины, такие ниши можно устанавливать только в сухой супесчаный грунт или супесь.
• Кирпичи. Для создания прочного, устойчивого и ровного основания предварительно делается бетонная стяжка, армирующаяся прутьями арматуры. Чтобы стенки не выдавливались внутрь, через каждые 3-4 ряда и всегда сверху устанавливаются рамы, сваренные из уголка 40х40 мм.

Каждая технология имеет свои особенности, преимущества и недостатки. Тип ниши выбирается в зависимости от ситуации, но с одним общим правилом – экономить не стоит. Это чревато разрушением или затоплением, а значит потерей времени, сил и денег.

Рекомендации по строительству

Несмотря на кажущуюся простоту, процесс устройства обзорной канавы имеет свои нюансы, осуществляется в определенной последовательности и требует учета множества деталей.

Планирование и компоновка

В процессе проектирования необходимо определиться с типом котлована и материалом. Черновую чашу лучше делать еще до того, как будут сделаны фундамент, крыша и стены здания. Работать на открытых площадках гораздо проще, чем в стесненных условиях без возможности использования даже легкой землеройной техники. Котлован лучше соорудить сразу после разметки, и только потом проводить остальные работы.

Пол и стены

Делая пол в яме, нужно обратить внимание на его ровность и плотность. Водитель должен ходить или ездить на роликовом сиденье без риска споткнуться или упасть. Лучшее решение – бетонная плита. Если почва сухая, а залегание грунтовых вод глубокое, допускается укладка штучных изделий на хорошо утрамбованное основание. Чтобы через него не прорастала трава, внизу нужно постелить плотный целлофан, рубероид или геотекстиль.

Если принято решение о выкладке стен из кирпича, их следует жестко армировать с фиксацией рам по углам вертикальными перемычками. Кладку можно отделать штукатуркой или керамической плиткой.

Гидроизоляция

Канава должна быть надежно гидроизолирована. В зависимости от материала изготовления ниши используются следующие материалы:

• Покрытие. Изготавливаются на битумной основе, наносятся на поверхности в расплавленном виде. Современные смеси устойчивы к морозам, сохраняют целостность 25-30 лет, после чего требуют замены.
• Свернутые или склеенные. Это модификации рубероида, мембранные пленки и полиуретановые самоклеящиеся. Их отличает длительный срок службы и высокая цена.
• Проникновение. Проникая в поры и щели материала, жидкости застывают и закупоривают их, образуя монолитное и прочное вещество.

Гидроизоляция проводится в два этапа, сначала снаружи наносится слой жидкой глины, а изнутри технологическое покрытие.

Глобальный утеплитель

Поскольку ниша погружена в землю, от ее стенок будет исходить холод, провоцирующий сырость и конденсат. Предотвратить это явление можно, укладывая утеплитель под пол и за стены. Для этого можно использовать пенопласт, минеральную вату или пенополиуретан. Как альтернатива – керамзитобетон, теплопроводность которого значительно ниже стандартных растворов. Еще больший эффект дает укладка теплого пола или нагревательного кабеля.

Вентиляция подземная

Даже качественная гидроизоляция и утепление не защитят приямок от сырости и образования неприятного запаха. На стадии строительства необходимо соорудить систему кондиционирования. Система вентиляции может быть общей для ниши и здания, а может быть выполнена индивидуально для каждого из этих помещений. В смотровую канаву и помещение гаража воздух поступает по одной входной трубе, которая разветвляется на два патрубка — прямо в помещение и вниз — в смотровую яму. Выход воздуха также осуществляется через одну вытяжную трубу, которая выходит через крышу на улицу и приподнята над крышей не менее чем на 50 см.

Шахтная лестница

Для спуска и подъема могут быть изготовлены стационарные, съемные или складные лестницы. В зависимости от размеров конструкции их изготавливают из железобетона, металла или дерева.

Освещение

В соответствии с положениями СНиП внутри смотровой ямы может применяться напряжение 12-36 вольт. Подача 220 вольт запрещена, так как это опасно для жизни. Кроме того, все выключатели и розетки должны располагаться только за пределами ямы, например, в щитке на стене гаража. Кабель должен быть с двойной изоляцией, в металлической заземленной гофрированной трубе. Для освещения правильным решением являются современные и безопасные светодиодные светильники.

В случае проведения каких-либо мероприятий в гараже в отсутствие автомобиля, он должен быть покрыт. Для этого используют накладной щит, складное или раздвижное полотно. Покрытие может быть выполнено из металла, плит или ОСП.

Планы гаражей

Мы получаем множество запросов по телефону и электронной почте, касающихся проектирования гаражей, поэтому мы открыли этот раздел веб-сайта, чтобы ответить на некоторые из наиболее часто задаваемых вопросов. Мы сгруппировали вопросы по разделам для удобства поиска.

У вас есть бесплатные планы гаража?
Мы думали о том, чтобы отдать свои планы бесплатно, но поняли, что без дохода мы останемся не у дел, дети будут голодать, жена уйдет, а ипотечная компания заберет дом. Поэтому мы решили предложить наши планы гаражей по цене, которая обычно составляла менее половины стоимости планов, составленных на месте. Итак, извините, у нас нет бесплатных планов. Мы вложили много времени и денег в разработку наших планов. Наши планы являются более полными и подробными, чем обычный чертеж гаража, и мы гарантируем, что они будут одобрены строительным надзором. Помните, что все наши планы разработаны профессионально и соответствуют самым высоким стандартам.

Какой тип фундамента вы указываете?
Показываем типовые ленточные фундаменты со всеми нашими планами. Минимальная глубина фундамента составляет 750 мм, но фактическая глубина определяется на месте в зависимости от состояния грунта. Местный сотрудник строительного контроля сообщит, когда его удовлетворит глубина. Ширина траншеи зависит от толщины стен. Все гаражи с одинарной стеной имеют ширину траншеи 450 мм, а гаражи с полой стеной имеют ширину траншеи 600 мм.

Можно ли использовать утолщенный плитный фундамент?
Фундамент из утолщенной плиты представляет собой основание, в котором пол и фундамент отлиты как единое целое, обычно часть пола включает некоторую арматурную сетку. Проблема с этим типом фундамента заключается в том, что вес автомобиля также приходится на плиту. Мы решили, что ленточный фундамент был лучшим методом строительства, после того, как увидели ряд гаражей, которые начали оседать, образуя трещины в стенах и полах. Ленточный фундамент действует независимо от пола, позволяя полу оседать, не затрагивая конструкции гаража. Между ними не должно быть разницы в стоимости строительства.

Можно ли строить рядом с большими деревьями?
Чем ближе к деревьям вы собираетесь строить, тем глубже должен быть фундамент. Мы можем отправить подробные инструкции по строительству рядом с деревьями по запросу. Если глубина фундамента чрезмерна, вам, возможно, придется использовать инженерные фундаменты, такие как свайные фундаменты или ростверки. Этот тип фундамента должен быть спроектирован местным инженером-строителем.

Из каких материалов сделаны ваши гаражи?
Все наши гаражи имеют кирпичные или блочные стены и стены из штукатурки (каменная кладка). У нас нет деревянных гаражей. Другие системные гаражи, такие как бетонные гаражи, деревянные / деревянные гаражи, гаражи с дубовым каркасом, уже хорошо обслуживаются специализированными компаниями.

Я хочу использовать деревянный каркас. Это возможно?
Мы можем преобразовать наши чертежи, включив в них деревянный каркас для всех гаражей с конструкцией полых стен. Мы не можем предоставить подробную информацию о конструкции каркаса, она будет предоставлена ​​производителем деревянного каркаса и должна быть приложена к нашим чертежам при подаче заявки на утверждение Строительного управления.

Как подключить электропроводку к гаражу?
Мы предоставляем основные электрические схемы для гаража, включая освещение, розетки и расположение выключателей. Часть P Строительных норм Англии и Уэльса требует, чтобы квалифицированный электрик проектировал, устанавливал, проверял и тестировал электрику гаража.

Могут ли в гараже быть каменные стены?
Гаражи с облицовкой из камня довольно распространены, особенно в заповедных зонах. Используемый камень не является конструкционным и крепится к фасаду гаража с помощью стенных связей. Фундаменты к гаражу делаются шире, чтобы выдержать вес камня. Каменную облицовку гаража можем показать по специальному запросу.

Можно ли смешивать и сочетать отделку стен?
Некоторые гаражи построены из кирпича спереди и из шлакобетонных блоков по бокам и сзади. Мы можем изменить чертежи наших гаражей, чтобы показать это.

Могу ли я использовать рольставни?
Рулонные ворота устанавливаются за проемом гаражных ворот. Это позволяет сделать проем гаражных ворот стандартного размера. Поэтому в гараже требуется дополнительное пространство над головой для размещения ролика, а это означает, что потолок должен быть поднят так, чтобы между потолком и верхней частью дверного проема оставалось расстояние 450 мм. Если вы хотите установить рольставни, сообщите нам об этом, и мы соответствующим образом изменим чертежи. Обратите внимание, что если установлены ворота с рольставнями, в гараже также должна быть предусмотрена пешеходная дверь, потому что ворота с рольставнями открываются медленно, а в случае пожара требуется быстрый выход.

Планируете яму для гаража?
Мы получили несколько писем по электронной почте о добавлении в гараж сервисной ямы. Однако в прошлом ямы были обычным явлением для многих гаражей, поскольку после введения законов об охране здоровья и безопасности гаражные ямы больше не сооружаются в домашних гаражах. Главной проблемой является риск возгорания и побега, пока кто-то находится в яме. В некоторых коммерческих гаражах до сих пор используются ямы с безопасной зоной с противопожарной дверью с одной стороны. Альтернативой является использование ножничного подъемника или пандуса для подъема автомобиля. Если в гараже на две машины устанавливается подъемник или пандус, можно использовать ножничную ферму, чтобы получить дополнительную высоту потолка вдоль центральной линии гаража.
