Плитный фундамент своими руками: пошаговая инструкция

Содержание

  • Бюджетный вариант плитного фундамента, на что обратить внимание
  • Строим плитный фундамент на простом грунте
    • Разметка и нарезка пятна фундамента
    • Укладка слоев из гравия и песка, пошаговая инструкция
    • Укладка гидроизоляции,установка опалубки и арматуры под плитную основу
    • Как заливается плита своими руками
  • Заключение

Использование в качестве фундаментной системы здания плитной формы, на первый взгляд, кажется очевидным и простым решением проблемы устойчивости коробки дома на непредсказуемых плывунах и пучинистых глинах. Настолько простым, что есть огромное искушение сделать плитный фундамент своими руками, по своему усмотрению. Если вникнуть в причины, по которым одни плитные фундаменты способны стоять десятки лет, а другие раскалываются в первую же зиму, вполне реально построить своими руками простенький и недорогой вариант плиты.

Можно даже сэкономить на услугах проектировщика, но если вас интересует результат, а не процесс, все же лучше иметь на руках грамотный проект фундамента, за который уплачены нормальные деньги.

Бюджетный вариант плитного фундамента, на что обратить внимание

Понятно, что на сложном рельефе с непонятным составом грунта высокое качество плитного фундамента получить сложно, особенно, если грунтовая вода близко к поверхности. В этом случае рисковать браться за работу своими руками, может быть,и нет смысла, лучше все же получить грамотный проект, с привязкой на местности, и одного дельного практика. Если в слое грунта на глубине в 100-120 см воды нет, можно рассчитывать на собственные руки и голову. Но обязательно нужен практический опыт, хорошо, если имеются материалы со стройки, реальные карты работ и пошаговая инструкция. В процессе обустройства монолитного фундамента своими руками пошаговые фото хорошо помогут сориентироваться даже в самых простых операциях, как пайка пленки или выкладка арматуры.

Технологическую карту процесса построения плитного варианта фундамента можно привести в нескольких строчках:

  • Роем котлован под фундамент, с десяток контрольных шурфов, чтобы убедиться в правильности оценки грунтовой обстановки и воды, максимально выравниваем площадку под будущий массив;
  • Укладка на дно котлована подушки, установка опалубки, монтаж гидроизоляции и коммуникаций, сборка арматурного каркаса фундамента;
  • Заливка плитной основы бетоном, уплотнение слоя вибраторами, покрытие отливки пленкой на период первых 5 дней схватывания;
  • Поле удаления опалубки окончательное оформление гидроизоляции плитного фундамента и заделка отмостки.

Строим плитный фундамент на простом грунте

Сразу стоит оговориться, что фундамент монолитная плита не является универсальным решением проблемы пучинистого слоя грунта. Но его использование позволяет значительно уменьшить риск расколоть основу фундамента и коробку здания, благодаря особенностям устройства плитной системы:

  1. Во-первых, прочность и устойчивость фундамента практически не зависит от того, какой толщины бетон в плитной конструкции;
  2. Во-вторых, неправильно уложенная и связанная своими руками арматура может вообще не воспринимать изгибающие усилия и не выравнивать напряжения на плитном фундаменте. Именно этот вид нагрузки становится основной причиной разрушения основания и стен здания;
  3. В третьих, как и в большинстве других конструкций фундаментов, устойчивость и долговечность зависит на 50% от того, насколько эффективно вы своими руками выполнили дренаж и утепление отмостки.

Важно! Пока нагрузки на тело плитного фундамента распределены равномерно, даже в условиях подтопления плита будет стоять прочно, как броненосец. Стоит любую из частей плитной основы вывесить на точечной опоре, даже при наличии арматуры плита даст трещину, невидимую глазу. Мороз и слой капиллярной влаги «разрежут» бетонное тело фундамента, как ножом.

Поэтому все, что делается своими руками на плитном фундаменте, должно быть направлено на обеспечение выравнивания нагрузок. Пошаговой инструкции в этом вопросе быть просто не может, поэтому многие вопросы, особенно при укладке слоя щебенки и арматуры, решаются из практического опыта.

Разметка и нарезка пятна фундамента

Перед разметкой и отбивкой контура будущей монолитной плиты фундамента на колышках потребуется соорудить своими руками временный ориентир на плане участка с помощью обычного песка. На практике обычно берут увеличенный в ширину на метр-полтора силуэт подошвы основы плитной системы и рисуют линии, отсыпая струей сухой песок из рук. После снятия поверхностного слоя обозначаем точные линии контура будущего фундамента.

Поверхность под плитный фундамент необходимо тщательно спланировать по горизонту. Если размер плитного пятна небольшой, то подрезать и подчисть слой грунта можно небольшим трактором, и далее начисто подчистить своими руками, ориентируясь по данным нивелира. Для плитных фундаментов больших объемов более рационально использовать бульдозер, чем копаться своими руками, лопатой много не сделаешь.

На следующем этапе, не откладывая дело в длинный ящик, необходимо своими руками выкопать траншею на глубину не менее 60-80 см, трубу вывести в дренажный сток за пределами участка. Теперь можно приступать к уплотнению без риска просачивания грунтовых вод. Уплотнение грунта, как и планирование участка, лучше выполнять катком или аналогичной техникой, даже обычной мототрамбовкой достичь нормального уплотнения на 10-15 см довольно сложно. Если грунт избыточно влажный, своими руками отсыпаем тонкий слой мелкого гравия и втрамбовываем его в слой почвы, пока поверхность пятна под плитный бетон станет настолько плотной, что на слое отсыпки не остаются следы от обуви на высоких каблуках.

Укладка слоев из гравия и песка, пошаговая инструкция

На утрамбованный грунт выкладываем слой геотекстиля, можно дорожного варианта или более плотного, под 150-200 г/м2. Полотна выкладываем на поверхность с перехлестом на стыках до 20 см. Чтобы уложенное полотно не смещалось при рассыпке песка, на стыках пришпиливаем геотекстиль скобами степлера. Для подушки фундамента потребуется отсыпать слой не менее 200-250 мм толщиной. Чтобы не рвать уложенную ткань, выложим в центре котлована дорожку из досок. Песок используем гравийный, очень крупный и хорошо промытый водичкой. По мере укладки в основание плитного фундамента выравниваем слой и трамбуем его. Окончательное уплотнение слоя производится вибромашинкой после выведения плоскости слоя по горизонту.

Аналогичным способом отсыпаем гравий слоем не менее 10-12 см. Первый слой в виде мелкой 4-20 фракции, далее сыпем щебень крупнее, размером в 20-40 мм.

Укладка гидроизоляции,установка опалубки и арматуры под плитную основу

Гидроизолирующий слой защищает плитный фундамент от капиллярной воды и одновременно служит барьером для удержания бетонной смеси, залитой в опалубку. Поэтому раскатываем полотнища стеклорубероида или аналогичного рулонного материала с перехлестом в 10 см и обязательно проклеиваем швы слоем битумной мастики. Если этого не сделать,слой «цементного молочка» может приподнять края полотен, в результате чего образуются многочисленные щели, через которые вода беспрепятственно проникнет к бетону. Для периферийных участков плитного фундамента это будет означать медленное разрушение с каждым морозом.

Далее собираем из заготовленных щитов простую и доступную конструкцию опалубки. Углы можно усилить набивкой горизонтальных распорок, края гидроизоляции аккуратно выпускаем на стены, чтобы потом закрепить их на стенах плитного основания.

Армирование плитного фундамента выполняется по стандартной схеме, в два слоя сетки, полученной перевязкой арматуры проволокой. Для армирования берем пруток 10-12 мм, окно сетки не более 20-25 см. Если грунт очень слабый, в дополнение к выполненному армированию укладываем по периметру слой из четырех прутков, разнесенных с шагом 30-35 мм, как на видео:

Таким образом, любые осадки краев плитного фундамента до момента его окончательного затвердевания будут подстрахованы дополнительным армированием. В среднем на один плитный фундамент уходит не менее двух тонн арматуры.

Важно! Слой бетона от нижней и верхней поверхности плиты до заложенной в тело фундамента арматуры должно составлять не более 4-5 см.

Как заливается плита своими руками

Для тонкой плиты в 200-250 мм лучше использовать высокопрочные марки бетона В25- В30. Покупая пару-тройку миксеров раствора, лучше не рисковать, а приобретать материал под плитный фундамент непосредственно на заводе или конторе, где его готовят на потоке. Перед заливкой устанавливаем доски и разливной желоб. Проще работать двумя парами– одна регулирует подачу бетона на желоб, вторая пара раскидывает льющуюся смесь слоями в нужный сектор опалубки плитной отливки.

Если исходить из того, что купленный бетон будет в лучшем случае марки М200, толщину плиты увеличивать не стоит, лучше использовать пластифицирующие добавки, останавливающие расслоение смеси. В этом случае недостаток прочности бетона плитного фундамента будет компенсирован лучшим сцеплением материала с арматурой,потерь несущей способности плитной основы быть не должно.

Заключение

Снять опалубку с плитной отливки можно будет не ранее, чем через две недели, если стоит жаркая влажная погода, то через 10 дней. Даже если между стенками опалубки и бетоном образовались щели, снимать дерево нельзя, так как еще продолжаются процессы осадки слоев грунта под давлением плитной фундаментной системы. При правильном подборе характеристик расчетная 80-ти процентная прочность плитного фундамента наступит через 20-25 дней.

  • Строим дом из пеноблоков своими руками
  • Плавающий фундамент
  • Опалубка для фундамента своими руками
  • Фундамент под печь в баню

Плитный фундамент: плюсы и минусы устройства

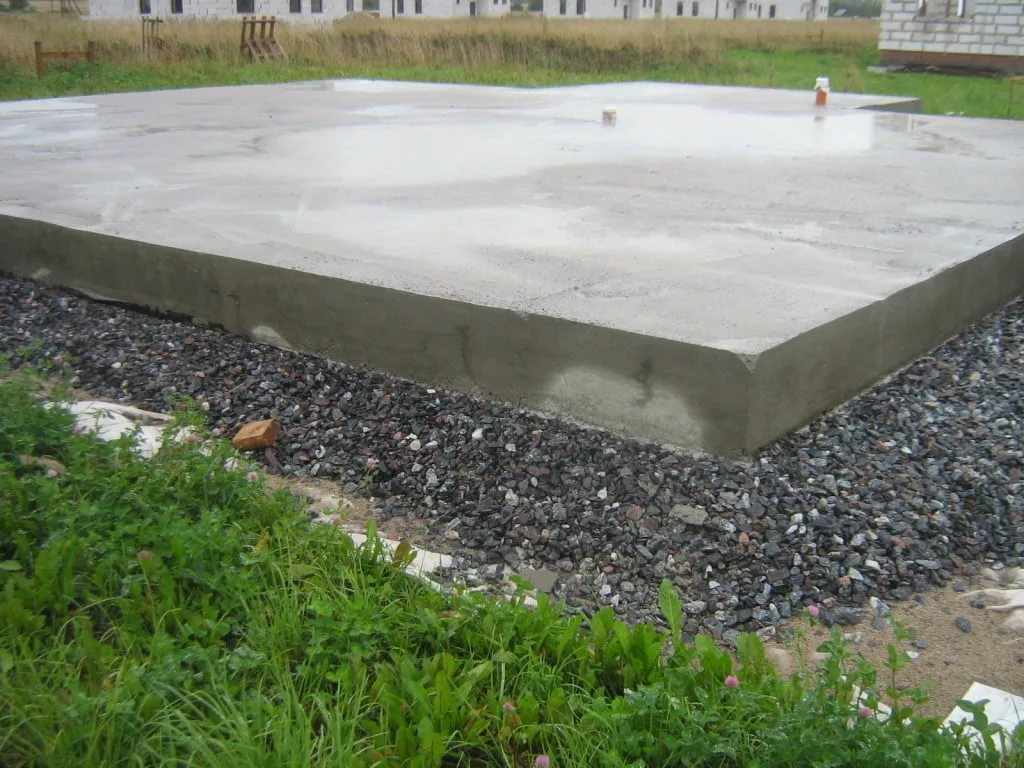

Дом на плитном основании

Строительство каждого дома начинается с фундамента. Это начальная стадия работ, от которой напрямую зависит прочность и срок службы будущего строения. Здесь более важную роль играет не цена, а качество заложенного основания. Одним из распространенных вариантов, используемых многими профессиональными и начинающими мастерами, считается плиточный или монолитный фундамент. Он имеет свои преимущества и недостатки, о которых необходимо знать, прежде чем сделать выбор.

Содержание

Виды плитного фундамента

Есть различные виды плиточного основания и технологию заливки своими руками. В строительстве классификация плитного основания производится по двум параметрам: особенностям сборки и степени возвышения над уровнем земли. По первому критерию выделяют сборные и заливные конструкции. Первая из них представляет собой готовые железобетонные плиты, которые путем соединения и укладки быстро образуют основание. Второй способ требует установку традиционной опалубки и заливание бетоном.

По степени возвышения классифицируют 3 типа плитного фундамента:

  • незаглубленный, не предполагающий приготовление котлована перед заливкой основания;
  • мелкого заглубления, который необходимо опустить в землю на глубину около половины метра;
  • глубокого заглубления, глубина котлована которого достигает точки промерзания грунта, 1.5 метра и больше.

Для дополнительной фиксации при установке монолитной плиты иногда применяются сваи.

Схема плитного основания на сваях

Использование одного из типов плитного фундамента напрямую зависит от времени и стоимости строительства, подвижности почвы и близости грунтовых вод.

Достоинства такого основания

Опытные строители часто рекомендуют такое основание для больших домов в местностях с нестабильным грунтом.

На это есть следующие причины:

  • монолитная плита имеет свойство равномерно давить на грунт, что снижает нагрузку на него;
  • за счет меньшего давления на почву снижается усадка, что особенно важно при проектировании массивного здания в несколько этажей;
  • плитный фундамент можно заливать в болотистой местности и других местах с ненадежным грунтом, где другие типы основания могут быть разрушены;
  • проведение работы не требует большого количества тяжелого оборудования, поэтому такой фундамент можно залить и своими руками;
  • если применен фундамент заглубленного типа, строительство цокольного этажа будет проще.

Все эти преимущества делают монолитный фундамент применимым для большинства типов сложных грунтов. Такое основание – залог прочности и долгих лет службы для будущего строения.

Возможные недостатки

Как у других материалов и методов, у такого фундамента есть ряд своих минусов. Во-первых, некоторые отказываются от такого основания по причине его высокой стоимости. Для заливки этого типа фундамента требуется специальная техника, профессиональные навыки и большое количество материала.

Во-вторых, большому слою бетона требуется около месяца, чтобы высохнуть. Так обустройство надежного фундамента растягивает время строительных работ. Также бетон разрушается под воздействием воды. И будущее основание приходится укрывать слоем, защищающим от влаги, а холодная и влажная погода может растянуть процесс на неопределённый срок.

В-третьих, если в качестве основания используется монолитная плита, устройство дома требует тщательного планирования. Ведь если в первоначальном плане цокольный этаж или подвал отсутствуют, сделать их после заливки бетона будет просто невозможно.

Рассмотрев плюсы и минусы плитного фундамента, можно сделать вывод: плиточный фундамент – это универсальный и прочный материал для надежных домов. Только для такой работы требуется время, терпение, планирование и достаточное количество средств.

Область использования плитных фундаментов

Основание в виде монолитной плиты считается уместным в следующих условиях:

  1. Особо прочный фундамент требуют пучинистые и непрочные грунты. Так определяется поверхность земли, которая вследствие изменения температуры, влажности или времени года пластами поднимается и проседает. Более легкий столбчатый и ленточный фундамент в таких условиях не выдерживает нагрузки, поэтому здание быстрее приходит в негодность и начинает требовать ремонта.
  2. Легкие дома из древесины редко требуют такого основательного подхода к укладке фундамента, как сооружения из бетона, кирпича или блоков. В силу своего веса массивные конструкции оказывают большее воздействие на почву, а монолитная плита распределяет оказываемую на поверхность земли нагрузку и предотвращает деформацию и разрушение здания из-за сдвигов слоев почвы.
Что может случиться со столбчатым или ленточным основанием на зыбком грунте.

Добавление новых слоев придает конструкции защиту от воды, а также позволяет удерживать тепло внутри дома, не отдавая его вглубь почвы.

Технология укладки

Технология заливки монолитного фундамента включает в себя несколько обязательных операций.

Сначала стоит очистить площадь под основание дома от мусора и растений. Эта площадка должна быть немного больше, чем предполагаемые размеры дома. Все делается с учетом установки дренажной системы, которая также потребует ровного пространства.

Армирование монолитного основания

При заглубленном фундаменте начинают рыть котлован. Его ровность проверяется при помощи строительного уровня. Если копать придется глубоко, лучше использовать экскаватор. Но последние 20 см лучше выполнить своими руками. По краям стен устанавливается опалубка. Её функция заключается в обеспечении ровности краёв будущего фундамента.

Дно котлована покрывают слоем песка, а затем гравия. Общая толщина должна быть около 50 см (30+20). После укладывается гидроизоляция. Следующим этапом становится установка арматуры, по которой заливают бетонный раствор. Ровность покрытия, отсутствие пустот и воздушных пузырьков определяется строительным вибратором.

В завершении работы над фундаментом его укрывают полиэтиленом и оставляют сохнуть приблизительно на месяц. При жаркой погоде перед укрыванием бетон стоит полить водой.

Основание дома в виде монолитной плиты считается дорогостоящим и длительным по времени предприятием. Но в условиях нестабильного грунта и большой массы строения этот вариант считается практически единственным способом обеспечить дому максимальную прочность.

К достоинствам такого решения также относят высокую устойчивость к механическим и химическим внешним воздействиям.

По типу конструкции основания различаются по глубине выкопанного котлована или его отсутствия. Этот фактор напрямую зависит от типа почв и плана здания. Так, наличие цокольного этажа или подвала побудят мастеров выполнить основание заглубленного типа.

Заливка монолитного фундамента включает в себя несколько важных этапов: установку опалубок, выравнивание подушки из песка и щебня, армирование, заливку и сушку. Для ускорения процесса некоторые из этих операций выполняются при помощи специальной техники и инструментов. От правильного выполнения каждого этапа работы зависит качество и ровность всей конструкции, а хорошее основание – это достойное начало строительства крепкого и уютного дома.

Foundation Field Tile Porcelain Rectified

Цвет: Черный

Вариант продукта Select24″ X 24″ X 3/8″ / Черный / Матовый24″ X 24″ X 3/8″ / Серый / Матовый24″ X 24″ X 3/8″ / Белый / Матовый

Количество

Необходимо квадратных футов

Уведомить меня

Рассчитать количество

Цена

$ S/F

13,00 $ S/F

13,00 $ за S/F

Необходимое количество квадратных футов

Добавьте 20% излишка

Превышение возраста

Мы рекомендуем как минимум 20% излишков сверх измеренного необходимого количества.

  • Естественные различия в материалах могут привести к тому, что вы удалите некоторые части из смеси
  • Материалы из определенной партии, и подобный материал может быть недоступен снова
  • Часть поставки может быть повреждена при транспортировке
  • Целесообразно держать под рукой дополнительный материал для решения проблем после установки, которые могут потребовать замены некоторые плитки

Узнать больше

Необходимое количество штук +20%

1 кусок

S/F за штуку

0 S/F

Всего С/Ж

0 П/Ф

Итоговая цена

$0

Количество в вашем заказе превышает любую отдельную партию, находящуюся в настоящее время на складе. Смешивание партий может привести к отклонению продукта от рекомендованного диапазона. Если вы хотите продолжить оформление заказа, введите свои инициалы в поле, чтобы указать, что вы понимаете и принимаете этот риск, а затем нажмите «Продолжить и добавить в предложение».

Введите свои инициалы

Пожалуйста, введите инициалы для подтверждения.

Позвольте нам помочь вам

Плитка Foundation Black Field

Коллекция Foundation привносит эстетику полированного бетона в керамогранит, представленный в виде квадрата большого формата в трех цветах: белом, черном и сером.

скачать литературу

Инструкции по установке

Детали и установка

Приложения

Тип приложения Значение
Внутренний пол Коммерческий легкий/средний вес
Внутренняя стена Все
Душевая стенка Да, включая пар
Пол для душа Да, включая steam, только мозаичные форматы
Наружный пол Да
Наружная стена Да
Бассейн/фонтан Нет
Окантовка камина Да
Столешница Да

Вариант

V1

V2

V3

V4

Индивидуальная настройка

Поле

Седло

Резка ковров

Тщеслаковая верхняя часть

Отдел

Waterjet

Mosaic

Нет

Информация о упаковке

4 SF на ПК

16. 40002

4.1000 4.1000 4.1000 2 40002 4.1000 2 4.1000 4. 3 ПК на BX

12 SF на BX

49,2 фунта на BX

40 BX на ящик

480 SF на ящик

Проданы в полной коробке только

Атрибуты

Атрибут Значение
Цвет Черный
Деталь кромки Ректифицированный
Размер 24X24
Переработанный Да
ДКОФ 0,73-0,76-0,69

Установка и обслуживание

Детали установки Значение
Раствор 1 Mapei Ultraflex LFT Белый
Раствор 2 Белая растворная смесь Ardex X5 Medium Bed
Вариант затирки 1 Mapei Ultracolor Plus FA
Вариант заполнения 2 Mapei Flexcolor CQ
Вариант затирки 3 Набор Ardex FL Rapid, шлифованный
Затирка швов 1/8″ мин.
Мембрана Mapei Mapelastic AquaDefense
Герметик Mapei Keracaulk шлифованный
Герметик AquaMix Выпуск раствора
Очиститель Концентрированное чистящее средство AquaMix
Инструкции по установке Справочник TCNA
Требуется сухая компоновка Рекомендуется

Примечания

DCOF AcuTest >0,73,0,76,0,69 В соответствии с рекомендациями TCNA, шаблоны швов склеивания/кирпича должны быть установлены с макс. Смещение 33% и мин. Затирка швов диаметром 1/8 дюйма, если иное не одобрено владельцем

Размер и масштаб

Ссылка скопирована в буфер обмена

Гидроизоляция фундамента и системы дренажной плитки

Система дренажной плитки

Пожалуйста, включите JavaScript

Система дренажной плитки

Водосточная плитка представляет собой белую трубу под гравием. На него указывает красная стрелка. У строителя он в правильном положении, но ему нужно 2 дюйма гравия под ним и не менее 2 ФУТОВ гравия над ним. ПОДРОБНЕЕ НИЖЕ Copyright 2018 Tim Carter

«Вода движется горизонтально через почву. Вода занимает пустоты между частицами почвы. Чем глубже вы погружаетесь в почву, особенно если она глинистая, тем меньше места остается для воды. Дренажная плитка должна собирать эту воду и отводить ее подальше от вашего дома».

! ! ! См. примечания автора внизу столбца! ! !

Что такое дренажная плитка?

Дренажная плитка представляет собой перфорированную трубу, которая позволяет воде поступать в трубу. Устанавливается в основании фундамента. Вода в почве протекает через промытый гравий поверх трубы и уносится от фундамента в месте выхода трубы из земли.

Вот дренажная плитка и способ ее установки. Недостающая часть — это то, что происходит с круглой сливной трубой. Он будет либо проходить вбок к дневному свету, если склон вокруг дома крутой, либо будет проходить под фундаментом в выгребную яму в подвале или подполье. (C) Copyright 2017 Тим Картер

Является ли дренажная плитка частью системы гидроизоляции фундамента?

Да, водосточная плитка — это всего лишь небольшая, но важная часть системы гидроизоляции фундамента. Существует большая разница в обработке гидроизоляции фундамента снаружи. Вы можете подумать, что фундамент вашего нового дома был гидроизолирован, потому что вы видели что-то черное, распыленное на залитый бетон в верхнем левом углу фотографии выше.

Если вам интересно узнать больше об оценке стоимости гидроизоляции фундамента, у меня есть статья здесь.

Готов поспорить, что менее 1 из 100 новых домов на рынке жилья Большого Цинциннати имеют гидроизолированный фундамент. Большинство из них защищены от влаги. Как вы думаете, что происходит в вашем городе?

Связанные ссылки

открывается в новом окнеЛучшие фундаментные дренажные плиты легко заметить

открывается в новом окнеЛучшие советы по установке дренажных плит

Бесплатные и быстрые предложения

открывается в новом окнеНАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНО И БЫСТРО ЗАЯВКИ от местных подрядчиков-экспертов по дренажу.

Сработала ли старая глиняная дренажная плитка?

Важно понимать, что в начале своей строительной карьеры мне посчастливилось работать над многими старыми домами в Цинциннати, штат Огайо. Многие из домов были построены в конце 1800-х и начале 1900-х годов. У большинства из них никогда не было дренажной плитки или какой-либо гидроизоляции фундамента.

Сливная плитка начала появляться в конце 1920-х и 1930-х годах. Он был очень грубым и состоял из красной глиняной трубы диаметром 4 дюйма и длиной от 12 до 14 дюймов. Куски этой трубы были прижаты друг к другу рядом с залитым бетоном нижним краем фундамента.

Рабочий накладывал на каждый стыковый шов полосу асфальтобетонного полотна шириной 1,5 дюйма, чтобы предотвратить попадание грязи в трубу.

Вода попала в стыковые швы в месте соприкосновения двух кусков глиняной плитки. В редких случаях поверх глиняной трубы клали промытый гравий. Было ошибкой оставить гравий.

Делает ли асфальт, наносимый кистью, гидроизоляцией основания?

Начиная с 1950-х годов широкое распространение получил асфальт на новых основаниях. Рабочие наносили его вручную или наносили шпателем на новый фундамент.

Задерживает ли асфальт водяной пар?

Да, асфальт — отличный материал для защиты от водяного пара. Бетон впитывает воду. Если вы поместите влажную землю вокруг незащищенного фундамента, ваш подвал будет влажным. Наверняка вы бывали в старом подвале и чувствовали запах этой влаги. В старых домах бетон или камень редко подвергались какой-либо обработке.

Асфальт отлично справился с минимизацией проникновения воды в фундамент. Однако он не обладал способностью перекрывать или заделывать трещины, которые могут образоваться в фундаменте. Видите ли, через некоторое время асфальт становится несколько ломким. Когда фундамент, обработанный асфальтом, трескается, трескается и асфальт!

Существуют ли рецепты модифицированного каучуком асфальта для гидроизоляции фундаментов?

Да, компания Owens Corning модифицировала стандартный асфальт, добавив некоторые прорезиненные смеси. В результате получилось соединение, обладающее определенной гибкостью. Другие компании разработали синтетические каучуковые смеси, обладающие гораздо большей эластичностью, чем модифицированный асфальт.

Еще до появления любого из этих продуктов коммерческие строители использовали картонные панели, наполненные бентонитом, для гидроизоляции. Бентонит – это особый продукт из натуральной глины, который набухает при намокании.

Вода уносит глину в трещину, она набухает и закупоривает дыру! Суть в том, что вы действительно можете гидроизолировать свой фундамент. С вашей стороны требуется небольшая домашняя работа, чтобы выбрать правильный продукт для вашей конкретной строительной ситуации.

Работают ли системы гидроизоляции Dimple Mat?

Да, гидроизоляционные маты с ямочками работают хорошо, если они установлены правильно.

Новейшей технологией является установка барьера, позволяющего воде беспрепятственно стекать вниз к сливной плитке по всей высоте стены фундамента, засыпанной грунтом.

Одним из продуктов является Delta MS. Посмотрите на эту установку:

Эта система подключается к дренажной плитке. Это отличное гидроизоляционное решение. Я бы добавил больше гравия, и что бы ни говорили люди из MS Delta, я бы покрыл гравий футом или больше соломы. Эта колонка была НАСТОЛЬКО ХОРОША, что я поделился ею с 31 000 подписчиков, которые читают мои сообщения, открывающиеся в новом окне, 19 декабря 2018 г. , информационный бюллетень AsktheBuilder. Copyright 2018 Tim Carter

Почему важна дренажная плитка?

Компания, занимающаяся гидроизоляцией вашего фундамента, скорее всего, будет настаивать на установке или контроле за установкой вашей дренажной системы. Очень немногие строители, которых я знаю, тратят время или интерес, чтобы надлежащим образом установить дренажную плитку.

Вода естественным образом течет к вашему фундаменту. Это особенно верно, если вы живете на склоне холма или даже на небольшом склоне, как, кстати, большинство из нас!.

Что еще хуже, почва, которая используется для обратной засыпки вокруг вашего дома, редко уплотняется. Когда его сбрасывают вокруг вашего дома, в нем содержится огромное количество воздуха.

открывается в новом окнеНАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ ПРЕДЛОЖЕНИЯ от местных экспертов-подрядчиков по дренажу.

Почему грязь при обратной засыпке является проблемой?

Грязь засыпки представляет собой проблему, так как содержит много воздуха и пустот.

Эта грязь была взбита и наполнена воздухом, когда ее выкапывали из земли. На естественное уплотнение этой почвы могут уйти годы и годы. В некоторых случаях, когда свесы крыши защищают от грязи, на ее уплотнение могут уйти десятилетия.

В почве всегда может быть больше воздуха, чем в почве, которая находится всего в 5 или 6 футах от вас. Это может означать БОЛЬШИЕ проблемы для вашего фундамента, если он не гидроизолирован И если у вас плохая установка дренажной плитки.

Надеюсь, из приведенного выше обсуждения вы поняли, почему Draintile так важен. Дело вот в чем: грунт засыпки имеет способность (из-за большого объема воздуха) удерживать большое количество воды. Вам нужно быстро собрать эту воду и отвести ее от вашего фундамента. Это работа дренажной плитки.

Этой фразой я часто поддразнивал своих коллег после того, как мы заканчивали задание. Это была внутренняя шутка. Однако фраза относится к сливной плитке.

У вас есть только ОДИН шанс вставить его. Он закопается глубоко. Он может засориться, если его неправильно установить. Переделывать дорого. По этим и ряду других причин вам необходима качественная установка.

Куда делся плитка слива?

Я всегда предпочитаю устанавливать дренажную плитку сбоку от нижнего колонтитула. Многие строители просто устанавливают его поверх нижнего колонтитула.

Вода из почвы поступает в дренажную плиту снизу, а не сверху. Большинство домовладельцев считают, что вода, стекающая через почву, волшебным образом попадает в щели или отверстия в верхней части дренажной плитки. Это глупо.

Установка дренажной плитки поверх нижнего колонтитула означает, что уровень грунтовых вод будет находиться в верхней части нижнего колонтитула. Мой метод помещает уровень грунтовых вод примерно на 6 дюймов ниже верхней части нижнего колонтитула. Вы хотите, чтобы уровень воды был как можно ниже.

Когда следует устанавливать дренажную плитку?

Рекомендую укладывать сливную плитку на следующий день после заливки нижних колонтитулов. Раньше я помогал снимать формы, а затем клал 1-2-дюймовый слой 1-дюймового гравия вдоль внешней стороны нижнего колонтитула.

Затем я бы установил дренажную плитку непрерывно вокруг нижнего колонтитула. Наконец, мы покроем плитку слива 1-дюймовым гравием заподлицо с верхней частью нижнего колонтитула. Это завершит первый этап операции.

Такой способ работы имеет свои преимущества. Во-первых, пространство между краем нижнего колонтитула и стеной может заполниться рухнувшей грязью и/или переливами бетона от заливки стены фундамента. Этот материал трудно выкопать и удалить после заливки стен подвала. Кроме того, тяжело работать в узком месте, оставшемся вдоль фундамента после возведения и заливки стен.

Завершение установки после гидроизоляции фундамента

После гидроизоляции фундамента можно продолжить укладку дренажной плитки. Я рекомендую вам установить дополнительные 2-3 фута 1-дюймового гравийного покрытия над нижним колонтитулом. Вдобавок ко всему, установите толь или слой соломы толщиной 6 дюймов, прежде чем засыпать грязь.

Толь и солома предотвращают засорение дренажной плитки илом.

Отказ от использования соломенной или рубероидной бумаги является огромной ошибкой. Засыпная грязь вспучивается. Дождевая вода уносит мелкие частицы ила вниз в почву, пока не уплотнится.

Первое, что нужно помнить, это то, что в земле засыпки есть много воздушных пустот, которые только и ждут, чтобы быть заполненными этим илом. Этот ил забьет гравий и дренажную плитку, если вы не остановите его движение вниз.

Лучшая плитка для слива Опустошается на дневной свет, как естественный источник

Так куда уходит вода из плитки для слива? Хороший вопрос!

Если повезет, где-нибудь на вашем участке она вытечет до дневного света. Вот что я имею в виду. Если вы строите на участке с уклоном, возможно, вам повезло, что вы достаточно попадаете в пределы вашей собственности, благодаря чему дренажная плитка может освещаться дневным светом. Труба не должна иметь уклон. Его можно уложить практически идеально ровно от нижнего колонтитула до дневного света. Конечным результатом является то, что вы просто обеспечиваете путь без сопротивления для выхода воды вокруг вашего фундамента.

Если вам не повезло, как мне, вам нужно установить отстойник в подвале. Дренажная труба попадает в отстойник через нижний колонтитул или под ним. Я всегда устанавливаю 6-дюймовую трубу под нижним колонтитулом именно там, где я знаю, что буду устанавливать отстойник. Я фактически устанавливаю эту трубу до заливки футера. Трудно тоннель!

Электрический насос перекачивает воду из поддона либо наружу дома, либо в систему ливневой канализации. Никогда не позволяйте дренажной трубе отстойника сливать воду вдоль фундамента. Это просто снова пропитывает почву!

Дренажные насосы с резервным питанием от аккумуляторов доступны для помощи обычному насосу в случае выхода из строя основного насоса или отключения электроэнергии из-за урагана.

Обратная засыпка стен фундамента подвала

Многие трещины в фундаменте связаны с обратной засыпкой. Очень немногие домовладельцы осознают риск слишком быстрой засыпки фундамента.

Не забывайте, что фундаментные стены — это просто балки или подпорные стены. Стены действуют как балка после присоединения цокольного этажа и чернового пола первого этажа.

Без этих двух элементов стена фундамента может наклониться внутрь, треснуть или даже соскользнуть с нижнего колонтитула! Не позволяйте вашему строителю производить обратную засыпку, пока эти полы не будут на месте!

Кроме того, знаете ли вы, что в идеальных условиях бетону требуется примерно 28 дней, чтобы достичь 75% проектной прочности?

Я знаю строителей, которые засыпают фундамент в течение четырех дней после заливки! Я видел огромные трещины в фундаментах, которые были преждевременно засыпаны. Не позволяйте этому случиться с вами!

Грязь на склоне вдали от фундамента дома

Типовые строительные нормы требуют, чтобы грунт отходил от фундамента. На самом деле они заявляют, что в пределах первых 10 футов горизонтального расстояния от дома должно быть 6 дюймов падения.

Если границы участков расположены слишком близко, чтобы это произошло, должен быть какой-то дренажный канал, который позволяет гравитации отводить воду от фундамента.

Я сделал этот рисунок. Вы можете увидеть фундаментную стену с типичной плитой подоконника и балкой пола. Красная линия — участок до появления экскаватора. Верх фундамента должен оказаться на 18 дюймов ВЫШЕ красной линии. Используйте грязь из отверстия, чтобы создать уклон от фундамента. (C) Copyright 2018 Тим Картер ВСЕ ПРАВА ЗАЩИЩЕНЫ

Кроме того, после того, как эта вода выйдет из фундамента, ее необходимо направить в самую нижнюю часть участка. Другими словами, план планировки участка должен быть выполнен так, чтобы вода стекала с участка так же, как это было до того, как на участке был построен дом. Это вопрос здравого смысла. Этого легко добиться, если фундамент дома выступает из земли, а засыпанный грунт создает необходимый уклон.

Если у вас сейчас проблемы с прудом и вам слишком сложно перепланировать ваш двор, вы можете довольно легко осушить эти заболоченные участки. Все, что вам нужно сделать, это установить во дворе линейную французскую дренажную систему. Это простая траншейная система, содержащая перфорированную дренажную трубу и гравий. Траншеи имеют ширину всего 6 дюймов и глубину от 18 до 24 дюймов. Они следуют контуру вашего двора, пока не пройдут мимо вашего дома. Затем дно основной траншеи выравнивается, и вскоре труба выходит на свет!


открывается в новом окне

открывается в новом окнеНажмите здесь, чтобы заказать потоковое видео Тима с пошаговой процедурой установки линейного французского водостока и поддержания сухости в подвале.

Примечания автора:

Вы можете задаться вопросом, стоит ли чего-нибудь мой совет. Что ж, прочитайте, что написал мне Джим Сандерс, когда он был на пределе своих возможностей:

«Привет, я просто хотел написать вам о результатах моего «Осушения траншеи». У меня мокрое подполье уже 15 лет. , Вода время от времени заполняла подполье, поэтому нам фактически пришлось просверлить дренажные отверстия в основании, чтобы вода попадала в подвал и, в конечном итоге, в водоотливной насос. 0003

Я пробовал все. Несколько подрядчиков сказали, что единственное, что мы можем сделать, это подать воду в дом через дренажную плитку и пустить ее в дренажный насос. Это сработало бы, но поскольку я живу на высоте 6 футов, у меня не должно быть проблем с водой. Это стало работать как часы… когда шел дождь, мы мчались домой с озера или куда бы мы ни отправились в отпуск, чтобы быть готовыми запустить резервный генератор на случай отключения электричества. Наша компания, занимающаяся сигнализацией, даже установила в нашей системе сигнализацию отстойника, чтобы они могли уведомить нас, если у нас произойдет сбой питания. Резервный аккумулятор был не вариант, потому что иногда мы отключаем электричество на несколько дней, а во время любого дождя наша выгребная яма работала каждые 7 минут… как часы.

Нашла ваш сайт и прочитала статью о траншее или французском водостоке. Сначала это звучало для меня как «целостное исцеление». Я не мог понять, почему траншея глубиной 2 фута на расстоянии 4 фута от дома может принести пользу. Как эта простая вещь могла решить серьезную проблему с водой, которая преследовала меня годами, разрушила мой фундамент, осела пол в гараже и испортила почти каждый отпуск?

Линейная траншея французского водостока, идущая от дома. ФОТО ПРЕДОСТАВЛЕНО: Джим Сандерс

Я решил «какого черта». Мне пришлось копать вручную, используя траншейную лопату и кирку, потому что строитель засыпал наш участок кирпичом и асфальтом. Это заняло совсем немного времени. Поскольку уровень земли на этой стороне дома сильно различается, я не смог достичь глубины ровно 2 фута. Местами он варьировался от 18 до 30 дюймов, но склон был нисходящим. Длина траншеи составляет около 80 футов. Иногда я думал о том, чтобы заполнить все это, потому что просто не верил, что это сработает.

Я облил его камнями, положил плитку и заполнил круглым камнем №1. Я намотал трубу просто для подстраховки, а сверху еще использовал геотекстиль, чтобы можно было засыпать грязью и травой. Я также заказал немного глины и бросил из дома в канализацию.

После непродолжительного дождя из дома убегает вода. ФОТО ПРЕДОСТАВЛЕНО: Джим Сандерс

Результат? За последний месяц у нас было 7 или 8 проливных дождей, самый сильный из которых был прошлой ночью. Дождь шел такой сильный, что наш газон местами смыло из-за высокого содержания глины. Наш дренажный насос, который обычно запускался каждые 7 минут во время и после дождя, имеет не включался 4 недели . Ил на дне отстойника теперь сухой и трескается. Наше пространство для ползания не показало следов воды или даже влаги.

Поскольку я не видел, как устранять трещины в фундаменте или оседание и наклон пола в гараже, пока не устранил источник проблемы, я подождал, чтобы сначала посмотреть, заработает ли траншейный водосток.

На этой неделе ко мне пришла компания и применила своего рода метод «закапывания грязи» на полу гаража, который отлично сработал. Кроме того, за последние несколько недель я заделал трещины в фундаменте.

Насос с сухим картером.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
