Фундамент плитный с ростверком: Монолитная плита с ростверком

Монолитная плита с ростверком вниз и вверх, технология, видео, фото

Плитный фундамент, усиленный ростверком, по праву относится к самым надежным и универсальным, при таком исполнении основание воспринимает значительные весовые нагрузки и практически не зависит от типа грунта. Единственным, но существенным ограничением этой технологии является затратность. Выбор конкретного вида ростверка, толщина плиты, потребность в утеплителе и другие нюансы также обосновываются расчетами, при малейшем сомнении в своих силах проектирование и строительство доверяют специалистам.

Оглавление:

1. Сфера использования
2. Разновидности
3. Правила строительства

Описание конструкции, варианты применения

Монолитное основание с ростверком также известно застройщикам под термином перевернутая чаша, к его отличительным особенностям относят заливку армированной бетонной прослойки под всей площадью дома с одновременным заложением вертикальных ребер жесткости по периметру и под будущими капитальными внутренними стенами.

Такое исполнение обеспечивает плите максимальную несущую способность, поднимает ее на любую нужную высоту, тем самым увеличивая независимость от однородности или степени увлажненности грунта. Эффект усиливается при заполнении пространства под монолитом дренажными материалами или утеплителем.

В отличие от классического свайного ростверк в таких фундаментах выполняет прежде всего функции цоколя и ребер жесткости, а не обвязочные, исключение представляют лишь комбинированные разновидности. Его наличие позволяет снизить толщину монолитной плиты с рекомендуемых нормами 50 см до 20-25 см, что в целом положительно сказывается на итоговой величине затрат.

В классическом исполнении бетонирование ростверка и площадки проводят одновременно, с жестким соединением арматурного каркаса. Исключения делаются редко (для деревянных домов допускается его сооружение из бруса, для небольших хозяйственных построек – из блоков или металла), по сути этот элемент является опорой дома.

Такой тип выбирают прежде всего при планировании возведения больших домов со стенами из тяжелых материалов (в частном строительстве – трехэтажных коттеджей из камня и кирпича) и сомнении в несущих способностях почвы. При заложении целесообразен отказ от подвала, но нет необходимости в организации полов по грунту. Технология также уместна при высоком риске горизонтального или вертикального смещения отдельных пластов земли, сезонном подтапливании или сильном напоре грунтовых вод в весеннее время.

Виды плитно-ростверковых фундаментов

Конструктивные различия проявляются в степени заглубления в землю и месте расположения вертикальных ребер жесткости. В зависимости от первого фактора выделяют:

1. Фундаменты без заглубления, с поднятием монолита выше нулевой отметки или укладкой непосредственно на грунт. К преимуществам такого варианта относят сокращение времени работ, но он возможен не на всех типах почвы.
2. Монолитную плиту мелкого заложения, являющуюся самой распространенной и востребованной и требующей подготовки котлована глубиной не менее 50 см.
3. Основания, заглубленные ниже линии промерзания.

Последний тип является самым затратным и выбирается при совпадении ряда условий: наличии в проекте подвала, отсутствии устойчивых слоев на глубине до 1,7 м и потребности в основе с высокими несущими способностями. В этом случае ростверк опирают на залитый по грунту и при необходимости защищенный утеплителем монолит и выводят до верхнего уровня цоколя, его ширина совпадает или превышает толщину несущих стен. В сравнении с обычной заглубленной лентой этот вариант считается более надежным, при его реализации подвальное помещение хорошо защищено от подтапливания.

Термин плита или чаша с ростверком чаше используется по отношению к первым двум видам. В зависимости от конструктивного расположения и функций вертикальных ребер выделяют две группы:

1. Основания с ростверком вниз. При таком исполнении плита всегда выполняет функции пола первого этажа и в проекте нет подвала. К плюсам относят равномерное распределение весовых нагрузок и отсутствие необходимости в дополнительном перекрытии, к минусам – сложности при скрытии коммуникаций и проведении этапа бетонирования, опалубку для таких ребер жесткости чаще всего делают несъемной.
2. Плиты с верхним ростверком, дающие возможность обустройства подполья и поднятия стен цоколя на любую нужную высоту. При таком исполнении полностью проявляются преимущества монолита, степень заглубления ограничена лишь бюджетом. Дополнительное пространство между плитой и перекрытием первого этажа используется с разными целями: от скрытия коммуникаций и элементов системы обогрева до размещения утеплителя.

Выбор второго варианта упрощает процесс размещения труб лишь частично, конструкция в любом случае должна быть монолитной. На практике это означает, что расположение отверстий для водопроводных или канализационных труб продумывается еще на стадии составления проекта, сверление плиты или стен цоколя относят к грубым нарушениям технологии. Для увеличения ремонтопригодности все коммуникации рекомендуют заводить через боковые грани, при невозможности такого монтажа трубы стоит защитить соответствующими каналами или кожухами.

Нюансы строительства

Этапы возведения монолитного фундамента с ростверком в целом стандартные: исходя из данных расчетов закупаются стройматериалы или заказывается бетон, проводятся разметка и земляные работы, подготавливается подложка, сооружение армируется и заливается раствором.

1. Заложение плиты толщиной не менее 20-25 см с двумя рядами продольного армирования как минимум. Конструкция усиливается объемной сеткой при шаге ячеек не более 20 см и привязкой каркаса ростверка. Общее сечение арматуры при этом превышает 0,3 % от площади плиты в размере, для цоколя этот минимум составляет 0,1 %.

Защитный слой бетона поддерживается на уровне 3 см снизу и 4 сверху, отклонение в большую сторону допустимо (в пределах 7 см), в меньшую – нет.

2. Обеспечение свободного доступа к опалубке плитного фундамента со всех сторон, тщательную подготовку стенок и дня котлована. Для продления срока службы и увеличения комфортности рекомендуют защитить плотным и влагостойким утеплителем (слоем Пеноплекса или его аналогами толщиной от 10 см), гидроизоляцию подошвы и стенок проводят в любом случае. Лучшие результаты при этом достигаются при комбинировании рулонных и обмазочных изделий.

3. Заложение подушки под плитой из слоя песка и щебня общей толщиной от 20 до 40 см. Каждые 10 см такой прослойки тщательно уплотняются с помощью виброоборудования или вручную, грунт и сыпучий материал разделяют геотекстилем. Потребность в укладке дренажных труб по периметру основания зависит от УГВ и определяется путем анализа почвы на участке. В схему пирога они включены с условием обязательного уклона, объединения в единый контур и наличием смотровых труб на всех углах здания. В расширении котлована при этом нет необходимости, дренажные элементы размещают непосредственно под подошвой плиты или ростверка.

4. Выполнение этапа бетонирования без перерывов с тщательной выгонкой пустот воздуха. Наружная сторона опалубки фундамента закладывается заранее, внутренняя – сразу же после схватывания плиты. При размещении ростверка снизу бетонирование всей конструкции выполняют за 1 день.

5. Обеспечение стандартного влажностного ухода. Монолитное перекрытие из плиты и ростверка набирает окончательную прочность через месяц после заливки, в течение первой недели бетон сбрызгивают водой и накрывают пленкой. Работы при этом ведутся исключительно в теплое время года.

6. Защиту бетонных поверхностей основания гидроизолирующими составами перед возведением стен.

Заложение влагостойкого утеплителя, дренажных труб и увеличение толщины подушки относят к необязательным, но рекомендуемым мерам, конечной целью которых является достижение максимального срока службы.

Снизить трудоемкость работ помогает спецтехника и вибрационное оборудование, используемое при подготовке котлована, трамбовки подушки и уплотнении бетона. С учетом большого объема заливаемой конструкции раствор стоит заказывать на заводе, избежать ошибок помогает подробный план действий.

Плита с ростверком | Фундамент 24

Технологический прогресс позволяет подобрать различный фундамент ростверк. Заказчик имеет возможность выбрать такую конструкцию, которая полностью удовлетворит пожеланиям и техническим характеристикам проекта.

Что собой представляет плита с ростверком?

Это верхняя часть фундамента. А ее функция заключается в том, чтобы равномерно распределять нагрузку. Такое устройство в существенной степени увеличивает критическую точку массу, которую способен выдержать подобный тип основания.

Конструктивно здесь нет ничего сложного – обычная монолитная плита и сваи. Именно благодаря сваям, ростверковый фундамент представляется возможным устанавливать на всевозможные виды почвы, даже на болотистые или песчаники.

Предназначение ростверка заключается в следующем:

• исключение усадки сооружения;
• невозможность деформации опоры в ходе эксплуатации;
• скрепление свай друг между другом;
• укрепление конструкции целиком;
• равномерное распределение нагрузки здания.

Особенности технологии

Монолитная плита с ростверком конструктивно может несколько разниться, поскольку она бывает трех типов.

1 тип: Металлический ростверк

Сваи скрепляются при помощи специального швеллера. В качестве альтернативы может использоваться двутавр, но реже. У швеллера может быть самое разнообразное сечение, в зависимости от особенностей фундамента:

• для несущих стен оптимальным вариантом будет широкий швеллер на 30;
• в остальных случаях достаточно будет – от 16 до 20.

Из-за дороговизны используется не часто.

2 тип: Бетонный

Данный вид ростверка встречается исключительно для закладки несущих стен. Процесс монтажа выглядит таким образом:

• в первую очередь, делается траншея;
• в вырытые траншеи устанавливаются сваи;
• при необходимости осуществляется подрезка свай, но их длину лучше всего регулировать за счет глубины траншеи – по необходимости увеличить или уменьшить;
• яма заполняется с помощью ГПС;
• подвязка арматуры;
• проектирование опалубки.

3 тип: Подвесной

Напоминает бетонный ростверк, но в этом случае бетонная лента укладывается не на грунт, а сверху на сваи. Подобная фундаментная плита с ростверком требует наличия швеллера и арматуры. То есть, есть схожесть и с металлическим типом. Но многие строители подразделяют отдельно.

Следует добавить, что в некоторых случаях вместо арматуры используют балки из древесины. Такой шаг допустим только в особых случаях – если площадь фундамента незначительная и на него не будут оказываться серьезные нагрузки. Однако нужно обязательно защитить древесину от гниения, влаги и вредителей. А это влечет дополнительные затраты.

Используемые материалы

Ростверк можно классифицировать по выбранным строительным материалам – он бывает легким и тяжелым. Если стоит необходимость в организации небольшого фундамента, то реально обойтись при помощи древесины. А если перед строителями стоит задача в возведении масштабного фундамента плиты с ростверком, то оптимальным вариантом будет использование армирующего бетона или железобетона.

Как было отмечено выше, в некоторых ситуациях устанавливают металлически ростверк. Но его нельзя назвать практичным, впрочем, как и доступным по стоимости. К тому же, он занимает много усилий и времени в монтаже. Металлические компоненты нуждаются в защитном покрытии от коррозийных явлений. Именно по этим причинам применение фундаментной плиты с ростверком металлического типа выгоден в единичных случаях.

Чаще всего ростверковый фундамент возводится с применением бетона. Его несколько трудоемко заготавливать на непосредственном месте строительства, но является экономически оправданным. Более того, подобное основание будет характеризоваться высочайшими показателями прочности и надежности.

Разновидности

Плита с ростверком бывает трех типов – углубленной, низкой или высокой. Детально рассмотрим каждый из вариантов.

1. Высокий. Высшая точка такого фундамента располагается над землей. Высота может быть какой угодно – даже в несколько метров. В таком случае на конструкцию не будет давить земля, и нет потребности в достижении необходимого уровня относительно бетона.
2. Низкий. Верхняя точка находится на одном уровне с грунтом.
3. Углубленный. Верхняя точка углубляется в толщу почвы. Подвал при таком фундаменте невозможен, а первый этаж придется дополнительно утеплять. Данный вариант не очень популярен и применяется достаточно редко.

Полезная информация

Для возведения плитного ростверка потребуется следующий инструмент:

• рулетка или метр;
• бетономешалка;
• лопата и тачка;
• шнуровка;
• сварочный агрегат;
• ножовка, молоток, гвозди, болгарка;
• сваи.

Однако плита с ростверком устанавливается исключительно в теплую погоду. Если температура на улице будет минусовая, то фундамент не сможет продолжительное время держать нагрузку – он осядет.

Также не нужно экономить на марке бетона и его количестве. Бетонная смесь должны быть подобрана верно – от этого напрямую зависит качество всего основания.

Преимущества

Монолитная плита с ростверком отличается целым рядом неоспоримых достоинств, среди которых:

• продолжительный срок эксплуатации – такой фундамент при его правильной закладке прослужит не менее семидесяти лет;
• простая технология – с установкой фундамента сможет справиться и не специалист.
• универсальность применения – обустройство допускается на любом типе грунта, даже неустойчивом;
• широкий выбор типов – для любых условий найдется наиболее подходящий вариант ростверкового основания;
• высокие показатели прочности и надежности;
• рельеф участка не имеет большого значения – допускаются перепады по высоте, возвышенности и углубления;
• возможна организация скрытого ростверка;
• доступная стоимость относительно других разновидностей фундаментов.

Наша компания спроектирует и возведет ростверковый фундамент в максимально короткий промежуток времени, строго придерживаясь технологических требований. Нашим специалистам по силам выполнение самых сложных и масштабных проектов.

Будем рады приступить к работе!

Плита с ростверком: понятие, разновидности, преимущества, изготовление

Что представляет собой монолитная плита с ростверком

Конструкция свайно-монолитного фундамента с ростверком довольно простая. Она включает следующие элементы:

• опорные сваи, находящиеся в почве. Они погружаются в грунт с помощью специального оборудования или формируются из бетона;
• бетонную плиту, усиленную пространственным каркасом из стальной арматуры. Цельная плита сооружается в приямке и после заливки объединяет выступающие части вертикальных колонн;
• ростверк, связывающий оголовки свайных опор. Он укрепляется арматурными прутками, соединенными вязальной проволокой. Формируется путем заливки бетона в опалубку, собранную на плите или в почве.

Верхние части свай объединены монолитной плитой и бетонным контуром, что положительно влияет на прочностные характеристики. В отличие от ленточной основы, которая опирается на грунт, плитный ростверк передает действующие по периметру нагрузки на опорные колонны.

Фундамент плитный железобетонный с монолитным ростверком

Плита с ростверком решает комплекс задач:

• соединяет колонны в силовой контур за счет объединения верхних частей бетонной лентой;
• выравнивает действующие на колонны усилия, которые вызваны весом строения и реакцией грунта;
• фиксирует сваи в вертикальном положении, не позволяя им смещаться под воздействием нагрузок;
• предотвращает возможность непредвиденной усадки фундамента в результате влияния природных факторов.

Такой фундамент с ростверковым усилением позволяет демпфировать значительные нагрузки, повышая устойчивость возводимых строений.

Виды ростверка

Мастера различают горизонтальный элемент фундамента по расположению над уровнем земли, материалу и способу монтажа. Если в проекте дома применяется свайный фундамент, ростверк может быть висячим, повышенным или заглубленным. Все зависит от того, находится ли этот элемент в земле, лежит на ней или возвышается над поверхностью.

В случае с монолитной плитой ростверк бывает верхним или нижним. Определяется этот фактор в зависимости от его расположения по отношению к бетону. Для плиты с нижним ростверком дополнительную опалубку необходимо обустроить ниже уровня основного монолита.

Схема монолитного фундамента с нижним ростверком
По конструкции это приспособление может быть сборным или монолитным. В первом случае материалы покупаются в виде балок из стали, которые нужно скреплять сваркой. Такое изделие в силу ненадежности крепления и большого веса материалов часто применяется для подготовки основания для некапитальных построек. Удобство метода заключается в том, что собранную конструкцию не нужно заливать бетоном, что ускоряет процесс строительства.

Если планируется плитный фундамент, его комбинируют с монолитным ростверковым основанием. Для него конструируют отдельную опалубку параллельно с подготовкой и армированием самой плиты, а затем все заполняется бетоном.

Существует и комбинированный вариант установки ростверка, в котором часть конструкции собирается на заводе и доставляется к месту строительства. Затем заготовки собираются по типу конструктора.

От точности работы напрямую зависит полученный результат. В завершение собранный каркас заливается бетоном.

В каких случаях применяется монолитная плита с ростверком

Ростверковый вариант фундамента используют в качестве основы для будущих зданий в следующих ситуациях:

• при возведении массивных зданий с увеличенными габаритами, а также сложными архитектурными решениями;
• при выполнении работ на проблемных грунтах с увеличенной влажностью и близким расположением грунтовых вод.

Эта конструкция также положительно зарекомендовала себя на насыпных грунтах и подвижных почвах с высоким содержанием песка.

Плита с ростверком — это один из самых прочных видов систем

Плитный ростверк – конструктивные варианты

Плитный ростверк изготавливается в различных вариантах, классифицируется по следующим признакам:

• используемому материалу. Наряду с армированным бетоном, применяется стальной профиль, древесина и обычный бетон;
• особенностям конструкции. Исполнение может быть монолитным, сборным или монолитно-составным;
• высоте расположения относительно грунта. Конструкция может соприкасаться с грунтом, а также смещаться в различную сторону от нулевой отметки.

Рассмотрим варианты конструкции, предусматривающие возможность использования следующих материалов:

• железобетона. Использование прочных арматурных каркасов позволяет повысить несущую способность основания и, соответственно, устойчивость строения. Такая плита обладает увеличенной жесткостью, может эксплуатироваться на протяжении длительного времени;
• бетона. Связующий контур из бетона изготавливается без использования стальной арматуры, что значительно уменьшает прочностные свойства. Все нагрузки воспринимает бетонный массив, который может растрескиваться под воздействием изгибающих нагрузок;
• металлического проката. Объединение оголовков колонн производят с помощью двутавровых балок или швеллеров, формирующих единый силовой каркас. Применение металлопроката оправдано при строительстве свайно-винтовых оснований для небольших зданий;
• древесины. Установленные на колонны деревянные балки формируют основу для легких щитовых построек из древесины. Деревянные элементы важно надежно гидроизолировать, а также обработать антисептиками для повышения долговечности.

Монолитная плита вместе с ростверком в последнее время стала весьма популярным способом установки фундамента
Плита с ростверком может изготавливаться в различных вариантах исполнения:

• цельном. Это наиболее прочная конструкция из монолитного железобетона, которая используется на проблемных грунтах. Отличительная черта – повышенная прочность и долговечность. К недостаткам относится трудоемкость выполнения работ;
• сборном. Ростверковая основа формируется из готовых элементов, соединяемых электросваркой. Жесткость конструкции ниже, чем в цельном варианте. Для выполнения работ необходимо грузоподъемное оборудование, что повышает уровень затрат;
• сборно-монолитном. Опорный контур, соответствующий конфигурации строения, формируется из отдельных элементов. Они соединяются между собой, затем бетонируются. Реализация этого метода формирования фундамента требует повышенных расходов.

Цельная основа превосходит все приведенные варианты по запасу прочности и долговечности.

Подготовительные работы

Как и в случае с обычной монолитной плитой, монтаж фундамента начинается с подготовки котлована. Разметка по периметру котлована обязательно предшествует началу работ. Параметры углубления планируются на 10 м шире, чем периметр будущего дома, чтобы было место для установки опалубков. Дно котлована утрамбовывается вручную или при помощи специальной техники.

Хотя выкопать мелкозаглубленный котлован можно своими руками, для экономии времени лучше использовать экскаватор.

Подготовка котлована
При сильно нестабильном грунте фундамент дополнительно укрепляют сваями. Опорные конструкции стоит устанавливать там, где ожидается большая нагрузка на несущие элементы. Сначала выполняется бурение скважин, в образовавшиеся проемы укладывается подушка из песка устанавливается арматура, а стены укрепляют рубероидом. А после скважины заливаются бетоном.

Возможно сочетание монолитной плиты со свайно винтовым фундаментом. Только при использовании металлических элементов обязательно потребуется антикоррозийная обработка.

На дно приготовленного углубления застилают геотекстиль, чтобы не допустить вымывание грунта. Следом засыпается песок слоем приблизительно в 30 см. Покрытие тщательно утрамбовывается и выравнивается.

Сверху укладывается гидроизоляция. В качестве материала может быть использован рубемаст или стеклоизол. В их состав входит стеклоткань с битумом.

Рубероидные материалы в этом качестве к использованию не рекомендуются в связи с низкой надежностью.

Установка опалубок
Завершающим этапом подготовки фундамента плиты с ростверком является опалубка. Причем для ростверка ставятся отдельные щиты поверх основной конструкции. Бетон имеет свойство сильно давить на стенки опалубки в процессе заливки, поэтому мастера ставят специальные крепежи, чтобы подготовленная конструкция не сместилась, а раствор не приставал к стенкам, их закрывают полиэтиленом.

На какой высоте выполняется основание с плитой

Ростверковый тип фундамента может сооружаться на различной высоте. Применяются следующие варианты конструкции:

• приподнятая. Низ бетонной основы превышает уровень нулевой отметки на 15–20 см. При этом почва в результате морозного пучения не может оказывать отрицательного воздействия на основание. Такое решение проверено на слабых грунтах, обеспечивает постоянный воздухоообмен под строением. Однако холодные массы воздуха повышают теплопотери. Эта особенность требует специальных мер защиты по утеплению пола и защите периметра здания с помощью щитов;

В большинстве случаев рельеф, на котором планируется устанавливать такой фундамент, не имеет абсолютно никакого значения

• нулевая. Это распространенный вариант, при котором уровень расположения бетонной подошвы соответствует нулевой отметке. Между бетонной основой и грунтом располагается песчано-щебеночная подушка толщиной 15–20 см, сформированная после извлечения почвы. Основание устойчиво к воздействию сил морозного пучения, надежно герметизирует пространство между грунтом и фундаментом строения, обеспечивает эффективный отвод талых и дождевых вод;
• углубленная. Связующая конструкция сооружается в приямке, расположенном ниже уровня грунта. После подсыпки щебня и его уплотнения сооружается опалубка, производится армирование и выполняется заливка бетонного раствора. Такой вариант исполнения ростверкового основания требует повышенного уровня денежных затрат, связанных с необходимостью выполнения значительного объема земляных работ.

Выбирая конструктивный вариант исполнения ростверкового фундамента, следует учитывать особенности почвы, рельеф местности и ориентироваться на финансовые возможности.

Конструкция свайных фундаментов с монолитными плитами

При обустройстве подобного типа фундаментов применяются те же технологические приемы, что и при постройке обычного свайно-ленточного фундамента, но с учетом требований по формированию ростверка в виде монолитной железобетонной плиты:

1. На первом этапе в соответствии с планом расположения несущих стен бьются скважины под необходимое количество свайных опор, закладывается гидроизоляция и арматура в тело будущей сваи;
2. Площадь под фундамент дома утрамбовывается, отсыпается песком и щебнем с укладкой дренажа. Укладывается гидроизоляция и утеплитель;
3. Устанавливается опалубка, рабочий объем ростверка и плиты заполняется арматурой, пруток перевязывается по пересечениям и слоям, заливается бетон.

Подготовка грунта под обустройство монолитного свайного фундамента

На первом этапе потребуется спланировать и подготовить поверхность участка так, как это делается в большинстве случаев для тонкого плитного фундамента. На глубину в штык лопаты убирается весь плодородный слой и поверхностный суглинок, дно тщательно выравнивается и трамбуется с отсыпкой тонким слоем крупного щебня. Несмотря на то, что монолитная фундаментная плитане будет опираться на дно, необходимо укрепить его, чтобы сохранить целостность при возможном пучении. По периметру фундамента в траншею на глубину в 70-80 см укладывается дренажная труба, желательно на бетонную подготовку, но можно и на песчаную подушку.

До отсыпки на плане необходимо пробить скважины под необходимое количество буронабивных свай. Чаще всего это сваи ТИСЭ или анкерные опоры, с конусовидным уширением подошвы. Только после закладки гидроизоляции в виде трубы из рубероида или изоспана поверхность отсыпается толстым слоем песка и тщательно трамбуется в четыре-пять проходов. Таким образом, почва под будущей монолитной плитой будет сухой и относительно устойчивой к подвижкам. При желании под песок можно уложить геотекстильное полотно по типу дорнита или аналогичной плотности. В этом случае края полотнищ перехлестывают на 15-20 см.

Укладка теплоизоляции и арматуры

На выровненную и уплотненную «песчанку» укладывается слой гидроизоляции, далее слой экструдированного ППС, толщиной 100-150 мм. Рекомендуется использовать тонкие, в 30 мм толщиной плиты теплоизолятора, уложенные с перекладкой швов между слоями.

Утеплитель необходимо выложить по всей поверхности фундамента, в местах установки свай вырезаются окна под опоры, уложенное полотно гидроизоляции выпускается за пределы контура свайного фундамента и фиксируется на опалубке степлером. В результате под центральной плитой и в пространстве между свайными опорами будет находиться толстый слой ЭППС, который сыграет роль донной части опалубки и в дальнейшем защитит всю конструкцию от вспученного грунта. По контуру монолитной плиты устанавливается опалубка.

Достоинства и недостатки ростверковой основы на плите

Плитный ростверк обладает серьезными преимуществами по сравнению с другими типами фундаментов:

• длительным ресурсом эксплуатации. Долговечность фундаментной конструкции превышает семь десятилетий;
• универсальностью. Монолитная плита с ростверком может сооружаться на различных почвах, а также без учета особенностей рельефа;

Бетонный ростверк используется исключительно для несущих стен

• повышенными прочностными характеристиками и надежностью. Применение арматурного каркаса повышает эксплуатационные свойства;
• расширенной областью применения. Конструкция обеспечивает устойчивость различных видов зданий;
• простотой и доступностью технологии. Методы выполнения работ понятны, позволяют самостоятельно соорудить основание;
• равномерным распределением усилий по поверхности основы. Это позволяет избежать растрескивания бетона.

К недостаткам следует отнести повышенный уровень расходов. По сравнению с другими видами оснований затраты на выполнение строительных мероприятий выше, что связано с повышенной потребностью в бетонном растворе и необходимостью выполнения земляных работ.

Что предлагает наша компания

СК Гарант предлагает широкий спектр услуг, связанных с фундаментами. Консультации, расчеты, геодезические изыскания, строительство основания – у нас вы сможете получить любую помощь. Благодаря большому опыту наши сотрудники выполнят качественно и в кратчайшие сроки даже самые сложные заказы. Мы можем похвастать безупречной репутацией – за годы существования сдали сотни объектов и каждый раз заказчики оставались довольны результатом сотрудничества. Поэтому, выбрав нас, вы точно не будете сожалеть об этом впоследствии.

Фундамент плита с ростверком – подготовительные работы

Приступая к выполнению работ необходимо подготовить оборудование, материалы и инструменты. Понадобятся:

• бетоносмеситель;
• «болгарка»;
• лопаты, ведра;
• тачка;
• проволока для вязки арматуры;
• шнуры для разметки и рулетка;
• доски для изготовления опалубки.

Для начала стоит обзавестись всем необходимым

Потребуются также материалы для приготовления бетонного раствора и стальная арматура для сборки каркаса.

На подготовительном этапе выполните следующие мероприятия:

1. Разметьте площадку. Габариты должны превышать размер фундамента на 50 см с каждой стороны будущего строения. Используйте шнур, натянутый между колышками.
2. Извлеките почву на глубину 0,5 м, перенесите плодородный грунт для временного хранения. Для выполнения работ желательно использовать экскаватор.
3. Определите места расположения свай. Опорные колонны забейте в грунт или забетонируйте, руководствуясь требованиями проекта.
4. Сформируйте траншею глубиной 0,3 м для ростверка. Разровняйте дно, установите щитовую опалубку силового контура.

При выполнении работ обеспечьте равную высоту выступающих частей опорных элементов.

Как изготовить ростверковый вариант фундамента

Дальнейшие мероприятия по изготовлению ростверкового основания производите по следующему алгоритму:

1. Нарежьте арматурные прутки, свяжите в приямке с помощью проволоки каркас для ростверка.
2. Забетонируйте приямок по периметру здания, обеспечьте его неподвижность на протяжении недели.
3. Соберите деревянную опалубку для плитной основы, используя предварительно подготовленные щиты.
4. Установите внешние подпорки, обеспечивающие неподвижность щитов при заливке бетона.
5. Уложите по контуру площадки геотекстиль, насыпьте щебеночную подушку толщиной 20 см.
6. Насыпьте сверху мелкий песок слоем 10–15 см, тщательно утрамбуйте сформированный массив.
7. Постелите гидроизоляцию из листового рубероида или полиэтилена, обеспечив перекрытие листов.

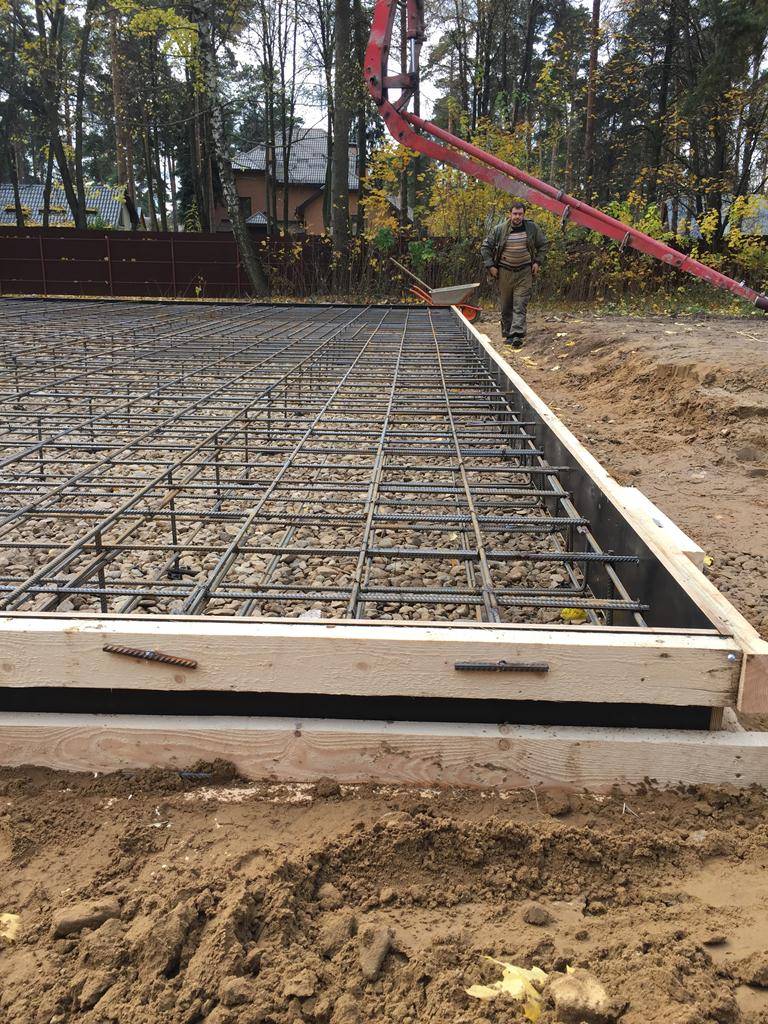

8. Соберите пространственный каркас из стальной арматуры, зафиксируйте его к выступающим частям решетки.
9. Подготовьте бетонную смесь по стандартной рецептуре, обеспечьте непрерывную заливку раствора в опалубку.
10. Утрамбуйте бетонный массив, используя глубинный вибратор. Постелите полиэтилен, и по мере твердения периодически увлажняйте поверхность.

Соблюдая последовательность операций несложно самостоятельно изготовить ростверковую основу. Благодаря доступности технологии, такой вид фундамента может использоваться при возведении частных домов. Выполнение работ своими силами позволит уменьшить объем расходов и осуществить задуманное без привлечения специалистов. Конструкция обеспечит устойчивость здания и его долговечность.

Свайно плитный фундамент с ростверком, мелкозаглубленный

Свайно-плитный фундамент — комбинированный тип основания, отличающийся выдающейся прочностью и надежностью. Предназначен он, в первую очередь, для многоэтажек: в частном строительстве применяется крайне редко. Как понятно из названия, фундамент состоит из двух частей: свай и плиты над ними.

В результате применения такой технологии конструкция обретает качества сразу обоих видов, становится более универсальной, надежной и долговечной. В статье рассмотрим особенности свайно-плитного фундамента: узнаем, что он из себя представляет, для каких домов его лучше использовать. Кроме того, выясним, как правильно рассчитать необходимую мощность этого типа фундамента.

Описание и особенности

Этот тип фундамента применяется не так давно, и относится к наиболее современным, усовершенствованным конструкциям. В масштабном строительстве комбинированный фундамент стал применяться благодаря повсеместному распространению многоэтажек.

Свайно-плитный фундамент состоит из двух частей: вбитых в грунт свай, и расположенной непосредственно на них массивной бетонной плиты. Эта плита выполняет роль ростверка, распределяя оптимальным образом несущую нагрузку по всему фундаменту. В результате столь продуманной технологии свайно-плитный фундамент имеет высокие несущие характеристики, способен выдержать огромный вес здания. А вот как происходит обвязка каркасного дома на ленточном фундаменте, очень подробно изложено в данной статье.

Свайно плитный фундамент

Чтобы осуществить возведение этой конструкции необходимы точные предварительные расчеты, учитывающие множество важных нюансов и деталей. Лучше всего доверить расчет специалистам, так как это, действительно, сложная работа, требующая профессионализма.

Ростверк в виде монолитной плиты соединяет все сваи в единое целое, и оптимальным образом противостоит смещению. Сваи в этом тандеме выполняют роль и опоры и своеобразного мостика, через который несущая нагрузка уходит в грунт.

Из-за такого устройства снижается уровень усадки фундамента, что немаловажно. Благодаря тому, что сваи вбиваются ниже уровня промерзания грунта, фундамент отлично справляется с пучением грунта во время морозов. Свайно-плитный фундамент обеспечивает при помощи своей жесткости необходимую надежность несущей конструкции даже при воздействии на нее сейсмическими процессами, проходящими в почве.

Сваи у такого фундамента могут быть как бурового типа, так и забивного. Способ внедрения опор в почву выбирается индивидуально, исходя из типа грунта.

На видео – свайно плитный фундамент:

Если строится небоскреб, то толщина плиты может быть даже пять метров и больше: можете представить, что это за махина. На такой плите сооружается армированный пояс, который затем будет цокольным этажом небоскреба. На этом этаже обычно оборудуются паркинги, подсобные помещения, шахты лифтов.

Область применения

Эта исключительно надежная конструкция идеально подходит для сейсмоопасных зон, местностей со сложным грунтом, и прочих районов, требующих особого подхода к строительству.

Сложная почва включает в себя такие проблемы, как:

• пучинистый грунт;
• присутствие грунтовых вод и подземных озер;
• прочие водяные пласты в почве;
• морозный климат.

Как сделать фундамент для дома из пеноблоков своими руками, можно узнать из данной статьи.

А вот как выглядит фундамент для беседки с барбекю, и как его сделать, поможет понять информация из статьи.

Как выглядит столбчатый фундамент под баню, и как его можно сделать своими руками, поможет понять видео из статьи: https://2gazon.ru/postroiki/bani/kirpichnyja.html

Возможно вам также будет интересно узнать о том, как сделать фундамент под забор.

Местности с плохими геологическими характеристиками тоже могут застраиваться с применением комбинированного фундамента. Этот фундамент замечательно подходит для слабых грунтов сыпучего характера: но здесь требуется обязательное подкрепления конструкции дополнительными сваями.

Для строительства многоэтажек, а также зданий большого веса и значительного размера свайно-плитный фундамент предназначен наилучшим образом: в этих случаях применяется монолитная плита большой толщины.

На видео – область применения свайно плитного фундамента:

Чаще всего комбинированная конструкция служит основанием таких домов, как:

• кирпичные;
• бетонные;
• из пеноблоков.

В каркасном строительстве свайно-плитный фундамент применять нецелесообразно, поскольку столь легкую постройку сможет выдержать и другое, менее затратное основание.

Расчет

Чтобы правильно рассчитать необходимую мощность, толщину и степень заглубления свайно-плитного фундамента, необходимо учесть много моментов, поэтому эту работу должны выполнять специалисты. Мы рассмотрим только некоторые моменты, проясняющие процесс расчетов. Итак, рассчитывая мощность свайно-плитного фундамента необходимо иметь в виду следующие моменты:

Какова жесткость всех свайных опор, входящих в конструкцию. Для этого необходимо знать жесткость отдельно взятой сваи и их общее количество. Учесть нужно и вероятную неравномерность расположения свайных опор: этот момент может отразиться на несущей способности всей конструкции.

То, как взаимодействует плита с грунтом, степень воздействия на грунт свайных опор, и то, каким образом взаимодействуют друг с другом сваи и плита. Как сделать фундамент под теплицу своими руками, и как это сделать правильно, очень подробно изложено в данной статье.

На видео – как происходит расчёт фундамента:

Необходимо произвести точный расчет усилий, которые воздействуют на каждую отдельно взятую сваю. Кстати, если сваи забиты на значительном отделении друг от друга, то их взаимное воздействие можно не учитывать, а вот если опоры расположены рядом — то обязательно.

Имейте в виду, что у этого типа фундамента несущая нагрузка распределена неравномерно: если на плиту приходится порядка 15% всей нагрузки, то на сваи — оставшиеся 85%.

Как рассчитать

Узнаем особенности расчета свайно-плитного фундамента.

Основное при рассчитывании мощности конструкции — определение толщины плиты. Вычислить эту толщину нужно, учитывая все возможные нагрузки на фундамент. То есть, необходимо иметь в виду вес дома, его этажность, размеры, площадь. Кроме того, необходимо прибавить сюда вес будущей меблировки и техники.

Внимание: необходимо иметь в виду, что минимальная толщина плиты согласно ГОСТам и строительным нормам не может быть менее 25 см, если дом изготовлен из газосиликатных блоков, пенобетона, леса-кругляка и бруса. А если здание построено из кирпича, то минимально допустимая толщина плиты-ростверка — 30 см.

Важно учесть также несущую способность грунта на данном участке. Идеально, если эту цифру установит специальная экспертиза при помощи геодезических приборов. Однако, если возможности провести масштабное исследование нет, можно воспользоваться специальными таблицами, вычислив данный параметр по ним.

Грамотный расчет свайно-плитной конструкции должен учитывать и жесткость каждой отдельно взятой сваи. Жесткость показывает несущую способность опоры, поэтому данные цифры для проведения расчетов обязательны.

Профессионала производят расчет свайно-плитного фундамента в специальной программе, которая называется GeoPlate. Эта умная разработка учитывает все требуемые параметры, и выдает грамотный оптимальный расчет конструкции. Индивидуальные параметры вводятся в программу вручную, а стандартные уже заложены в память изначально. А вот как выглядит фундамент для забора из кирпичных столбов, можно увидеть в данном видео.

Особенности возведения

Рассмотрим важные моменты возведения свайно-плитного фундамента.

Обычно для свай в данном случае берутся бетонные столбы квадратного сечения величиной 30х40 см. Длина этих столбов может быть разной: она зависит от глубины промерзания грунта: необходимо, чтобы сваи были забиты ниже этой отметки.

Этапы возведения

Перед самым началом работы производится зачистка и выравнивание земельного участка. Для этого надо убрать все кусты и деревья, выкорчевать пни. Ямы следует засыпать, а бугорки, наоборот, сравнять с землей при помощи экскаватора.

Первым делом производится разметка будущего фундамента. Работа выполняется с учетом всех предварительно сделанных расчетов. При разметке отмечаются отдельно точки заглубления для каждой сваи, а также их нулевой уровень. Сваи сортируются и распределяются по всему периметру будущего фундамента. Работа выполняется при помощи подъемного крана со стрелой.

На место забивки доставляется копровая установка, к ней лебедкой подтягивают первую конструкцию. Работники обвязывают сваю стальными канатами, после чего копр поднимает бетонный элемент, и устанавливает его вертикально в предназначенное для этого место. Свая закрепляется, и производится предварительное ее сопряжение с молотом копра.

После того, как предварительное сопряжение показало оптимально точный результат, копр начинает наносить удары. Эти удары имеют настолько огромную мощность, что бетонные столбы без труда вбиваются даже в промерзлый насквозь грунт.

Забивка продолжается до тех пор, пока не наступит проектный отказ. После этого копр перемещается к месту забивки следующей сваи. А вот как выглядит, и как сделать свайно винтовой фундамент, поможет понять данная статья.

На картинке – устройство свайно плитного фундамента с ростверком

После того, как все сваи вбиты в грунт, происходит выравнивание их по нулевому уровню, и последующая обрезка выбивающихся из общей картины слишком высоких столбов. Важно, что при обрезке убирается только бетон, а металлическая арматура, придающая прочность бетону, остается неповрежденной.

После обрезки устанавливается опалубка, идущая по всему периметру фундамента. Изготавливается она непосредственно на месте стройки из фанеры или толстых досок.

На стены опалубки кладется гидроизоляция: обычно это рубероид. Затем подсыпается песок для уплотнения, сверху на песок опять кладется слой гидроизоляции. Все это сверху заливается слоем бетона толщиной 2-3 см.

Ростверк конструкции должен быть расположен приблизительно на уровне 15 см от поверхности грунта. А перед тем, как ростверк установить, между вбитыми сваями создается песчано-гравийная подушка. После заливки бетона, поверхности ростверка необходимо хорошенько выровнять, и дать материалу застыть. Следует знать, что заливать бетон в данном случае можно даже в осеннюю непогоду, холод и дождь. Необходимо только добавить в состав бетонной смеси специальные компоненты, которые препятствуют ее замерзанию. Если стеснения в финансах нет, то возможно и применение термоопалубки.

Варится арматурный каркас будущей монолитной плиты. К этому каркасу привариваются стержни, торчащие из свай. Каркас заливается бетоном, смесь уплотняется при помощи вибрирования.

Следует знать, что на этом комбинированном типе фундамента построено в настоящий момент большинство зданий выше пяти этажей. Все благодаря тому, что свайно-плитный фундамент отличается повышенной надежностью и прочностью. А вот как выглядит фундамент для каркасного дома своими руками, и как его можно сделать. очень подробно изложено в данной статье.

Мы рассмотрели особенности свайно-плитного фундамента. Как вы видите, эта современная конструкция незаменима для высотных домов, и отличается повышенным уровнем надежности. Но свайно-плитное основание может быть установлено и для частного дома, если в том есть необходимость: все зависит от пожеланий владельцев и типа грунта.

Монолитная плита с ростверком для фундамента

При строительстве дома перед людьми встает вопрос выбора типа фундамента. Если возводится здание внушительных размеров, самым лучшим выбором для основания остается плита с ростверком.

Плита – это мощный фундамент, но вместе с дополнительными ребрами жесткости ее несущая способность значительно увеличивается. Ростверк выравнивает нагрузки и придает основанию дома жесткость при воздействии изгибающих усилий, предотвращая появление трещин.

Плитный фундамент строят при пучинистом грунте и при близком залегании грунтовых вод. Его также можно возводить на любом грунте. Только с созданием подвала могут возникнуть проблемы. Если цокольный этаж неглубоко погрузить в грунт, то внизу можно сделать дополнительные помещения: гараж, мастерскую или подпол.

При выборе фундамента следует учесть все требования к конструкции и просчитать оптимальный вариант. Ни одна из мелочей в возведении основания дома не должна оставаться без внимания. Основными факторами, от которых зависит разновидность применяемого ростверка, являются нагрузки и характер грунта.

Достоинства и недостатки применения плиты с ростверком

Монолитная плита с ростверком – это самая прочная система, которая имеет следующие преимущества.

1. Высокая несущая способность позволяет выдержать большое и тяжелое здание.
2. Быстрое возведение при правильной технологии.
3. Нет необходимости в сложной строительной технике.
4. За счет ростверка нижняя часть дома поднимается на необходимую высоту.
5. На плите можно сделать дополнительную теплоизоляцию и произвести разводку коммуникаций.
6. Возможность установки на любом грунте.
7. Долговечность.

Из недостатков следует отметить только высокую стоимость из-за большого расхода бетона и арматуры.

Подготовка к работе

Для строительства требуются те же самые строительные инструменты и материалы, что и для других фундаментов. Иногда основание устанавливают на сваях, служащих основными опорами. Их применение зависит от того, какое давление действует на плиту с ростверком.

Сваи располагаются в виде сплошного “леса” или полосами. Под них делается разметка, чтобы расположить в самых нагруженных участках: под углами и в местах пересечения простенков. Затем производится бурение скважин и установка арматуры. Стенки следует закрыть рубероидом, а снизу подготовить песчаную подушку. Затем производится заливка скважин бетоном.

Прежде всего под фундамент делается разметка, вынимается растительный слой почвы, а затем роется котлован. Его границы превышают размер будущего основания на 1 м с каждой стороны. Это необходимо для монтажа опалубочных щитов. Объем работ является значительным и целесообразно воспользоваться экскаватором. Грунт вынимается очень аккуратно, немного не доходя до заданной глубины, после чего работа по выемке и выравниванию  производится вручную. Предусматривается также механизированное выравнивание дна котлована. Для этого на мини-экскаваторе устанавливается планировочный ковш без зубьев и с помощью лазерного нивелира выбирается грунт.

Котлован застилается геотекстилем и на него засыпается песок с трамбовкой слоями. Толщина компенсационной подушки составляет 25 – 30 см. Для грунта с повышенной влажностью в песок добавляется щебень, что увеличивает гидроизоляционные свойства.

Окончательное выравнивание производится слоем песка. Сверху с нахлестом укладывается рулонная гидроизоляция. Она делается в 2 слоя, которые пересекаются между собой под прямым углом. Фундамент защищают от влаги такими материалами, как рубемастом, стеклоизолом и другими. Их изготавливают из стеклоткани, пропитанной битумом с модифицирующими добавками.

Для создания герметичности применяется также битумный праймер, наносимый в место нахлеста. По периметру полосы материала загибаются вверх на высоту около 15 см. Рубероид не рекомендуется применять в качестве гидроизоляции. Он недостаточно эластичен и быстро растрескивается.

Вокруг плиты монтируется опалубка. Ее делают также для ростверка, который будет располагаться выше по периметру. Снаружи опалубка надежно крепится, чтобы выдержать давление от заливаемого бетона. Материалом служит влагозащищенная фанера или обрезная доска. Главным требованием является прочное крепление опалубки во избежание смещения в процессе заливки бетона. Ее дополнительно покрывают полиэтиленовой пленкой, чтобы раствор не приставал к стенкам.

Изготовление фундамента

Армирование производится не менее чем в 2 слоя. Диаметр прутьев рассчитывается в зависимости от предполагаемой нагрузки. Арматурная конструкция устанавливается на тарельчатые подставки. Они применяются для того, чтобы не продавить гидроизоляцию. Стержни арматуры, пересекающиеся между собой, соединяются друг с другом проволокой по всему пространству плиты, в том числе и с прутьями ростверка. За счет этого после заливки бетоном образуется единая монолитная конструкция.

Водоснабжение, канализация, теплотрасса, электрический кабель подводятся к дому под землей и входят в него через фундамент. Все это делается до заливки бетоном, иначе работа по прокладке коммуникаций в дальнейшем усложнится. После производится разметка верхней границы плиты и изготавливаются выпуски под ростверк.

Когда все готово, опалубка заливается бетоном. Работа выполняется за 1 день и поэтому важно организовать непрерывную поставку бетона. При этом его следует тщательно обрабатывать с помощью вибромашин, чтобы удалить пузырьки воздуха и сделать структуру однородной. Заливка начинается по периметру. Тогда бетон плиты начнет твердеть в этих местах раньше и можно будет заливать сразу ростверк, расположенный на более высоком уровне. В результате монолитная плита образует с ним одно целое, что повысит прочность всего фундамента.

После заливки и выравнивания фундамент накрывают пленкой, которую периодически снимают, а бетон поливают водой.

Через неделю опалубку снимают и можно продолжать строительство.

Монолитная плита закладывается неглубоко, когда уровень грунтовых вод высокий. Для предупреждения подмывания грунта от дома делается отвод осадков в виде дренажа.

Заключение

Фундамент из плиты с ростверком отличается простотой и надежностью. Его можно возвести своими руками и он будет долго служить, если работу выполнить по всем правилам.

Ленточный, свайный или плитный фундамент? Разбираем плюсы и минусы разных оснований

Проектирование дома всегда начинается с выбора фундамента. Он обеспечивает надежность всего строения, поэтому полезно иметь представление о разных основаниях. Статья поможет узнать:

• что важно при подборе фундамента для дома;
• каковы плюсы и минусы ленточного, свайного и плитного фундамента;
• для чего подходит тот или иной фундамент.

До начала строительства надо ответить на три вопроса:

1. Какой тип грунта на участке? Его свойства, как сильно он промерзает, как глубоко расположены грунтовые воды и насколько сильно он оседает. В данном случае нужны геологические изыскания и консультация геолога.

2. Какой дом вы хотите? Это должна быть не картинка из журнала или описание на словах, а настоящий план. Этажность, наличие подвала или цокольного этажа, гараж, терраса, даже сезонность проживания — все конструктивные особенности играют роль.

3. Из чего будут сделаны стены? Строительные материалы имеют разный вес. Значит, нагрузка на фундамент тоже будет разная. Например, дерево — лёгкий материал, а для кирпичных стен и перегородок нужно основание попрочнее.

Как только у вас будут ответы на вопросы, переходите к выбору основания.

Другое название — свайно-винтовой фундамент. Для его создания в грунт завинчивают сваи, а затем соединяют их ростверком — он и перераспределяет нагрузку от здания на сваи. Свайный фундамент требует минимум земляных работ, поэтому часто используется в частном строительстве.

Свайный фундамент подходит для домов из бруса, «каркасников», бани, небольших построек.

Плюсы свайного фундамента:

• Подходит для любого грунта, даже проблемного: глина, грунт с неравномерной плотностью, торфяники.
• Удобно использовать на участках с перепадами высот.
• Не впитывает воду из земли: полы дома не копят лишнюю влагу и остаются сухими.
• Монтируется за 3-4 дня. Это в несколько раз быстрее остальных фундаментов.
• Материалы для фундамента и работа строителей строят меньше, чем бетонные основания. Нет нужды арендовать спецтехнику.

Минусы свайного фундамента:

• В доме на сваях нельзя сделать цоколь или подвал.
• Между фундаментом и полом дома остается небольшое пустое пространство. Оттуда может задувать ветер, поэтому полу требуется утепление.

Представляет из себя ленту с замкнутым контуром по всему периметру здания. Толщина контура зависит от материала дома, а заглубление — от его конфигурации. Если запланирован подвал, фундамент может уходить в почву на 3-4 метра.

Ленточный фундамент подходит для каркасных домов и бань, для увесистых строений из кирпича, керамзитобетона и шлакобетона, для зданий с подвальным помещением.

Плюсы ленточного фундамента:

• Прочный, поэтому подходит даже для дома с тяжелыми стенами: из камня, газобетонных блоков, кирпича.
• Доступен по цене, так как нет переплаты за заливку большой площади.
• Позволяет сделать цокольный этаж, подземный гараж или подвал.

Минусы ленточного фундамента:

• Заливать ленту фундамента лучше за один раз, чтобы не появились холодные швы.
• Его не используют на заболоченной почве и подвижном грунте: из-за движений почвы лента испытывает разное давление и трескается.

Подробнее о возведении ленточного фундамента

Это одна большая цельная плита, которая опирается на подушку из гравия и песка и равномерно распределяет нагрузку строения на почву. Плита компенсирует все движения грунта и не передает их на стены, поэтому такой фундамент называют «плавающим».

Плитный фундамент подходит для крупных двух- и трехэтажных домов, которые возводят на слабых и оседающих грунтах.

Плюсы плитного фундамента:

• Подходит для сложных сыпучих и слабонесущих грунтов из-за большой площади опоры.
• Равномерная нагрузка на части здания, минимальный риск появления трещин.
• На плите можно построить дом из любого материала и любой конфигурации.
• Служит одновременно черновым полом дома.

Минусы плитного фундамента:

• Самый дорогостоящий из фундаментов.
• Долгий процесс создания: заливка, схватывание и твердение бетона занимает больше месяца.
• Не подходит для участков с перепадами высот.

Универсального решения, как вы успели заметить, не бывает. На выбор влияют внутренние факторы: ваши представления о доме, — и внешние: грунт, климат. Но если вы будете знать достоинства и недостатки каждого типа основания, вам будет легче принять верное решение.

Взаимовлияние плитного ростверка и свай на осадку здания

Глухова Мария Вячеславовна¹, Глухов Вячеслав Сергеевич², Хрянина Ольга Викторовна^3
1Пензенский государственный университет архитектуры и строительства, аспирант кафедры геотехники и дорожного строительства
²Пензенский государственный университет архитектуры и строительства, кандидат технических наук, доцент кафедры геотехники и дорожного строительства
³Пензенский государственный университет архитектуры и строительства, кандидат технических наук, доцент кафедры геотехники и дорожного строительства

Glukhova Mariya Vyacheslavovna¹, Glukhov Vyacheslav Sergeevich², Hryanina Olga Viktorovna^3
1Penza State University of Architecture and Construction, Graduate student of department of geotechnics and road construction
²Penza State University of Architecture and Construction, Candidate of Technical Sciences, Assistant professor of geotechnics and road construction
³Penza State University of Architecture and Construction, Candidate of Technical Sciences, Assistant professor of geotechnics and road construction

Библиографическая ссылка на статью:
Глухова М. В., Глухов В.С., Хрянина О.В. Взаимовлияние плитного ростверка и свай на осадку здания // Современные научные исследования и инновации. 2015. № 3. Ч. 2 [Электронный ресурс]. URL: https://web.snauka.ru/issues/2015/03/49867 (дата обращения: 28.01.2022).

Важнейшей проблемой при проектировании высотных зданий является выбор оптимального варианта фундамента. К числу таких объектов относят здания, в пределах проекции пятна застройки которых на грунтовое основание передается давление порядка 500 кПа и более. Как правило, при указанных нагрузках на грунты применяется фундаментные плиты или сваи в виде сплошного свайного поля. При этом передаваемые от зданий давления на основание настолько значительны, что для большинства грунтовых  условий расчетные осадки указанных вариантов фундаментов превышают предельно  допустимые.

При  выборе варианта фундаментов в этом случае следует обратить внимание на свайно-плитные  фундаменты [1, 2]. Определяющим при проектировании фундаментов указанного типа  считается разграничение распределения нагрузок на плиту и сваи от общей нагрузки на фундамент.

В  настоящей статье авторы излагают результаты исследования взаимовлияния плиты и  свай в свайно-плитном фундаменте на деформацию грунтового основания при  различных долях нагрузок на указанные элементы фундамента. Исследование осуществлялось в рамках проектирования и строительства 17-ти этажного жилого дома №3 в VI мкр.  Арбеково г. Пензы. Конструктивная схема здания монолитная с безригельным  каркасом. Расчетная нагрузка от здания в уровне верха фундаментной плиты  порядка N_I = 223100,0 кН.

В  геологическом строении площадки строительства принимают участие в пределах  разведанной глубины 45,0 м, пять слоев грунта с характеристиками, представленными  в табл.1.

Таблица 1.  Физико-механические характеристики грунтов

С учетом  конструктивных особенностей жилого дома, характера распределения и диапазона  нагрузок на фундаменты, а также грунтовых условий площадки строительства принят  вариант свайно-плитного фундамента. Расчетное сопротивление грунта естественного сложения под подошвой плиты определяется по формуле 5.5 СП 50-101-2004.  При расположении подошвы на глубине 2,2 м и ширине плиты b = 22,8 м  определено расчетное сопротивление грунтового основания. Исходя из характеристик  слоев грунта под плитой указанное сопротивление R = 205,0 кПа, а при этом сопротивление предельное P_u = 340,0 кПа.

Достаточно сложные  грунтовые условия и характеристики физико-механических свойств верхних слоев  обусловили необходимость применения свай в пробитых скважинах с уширением (СПС)  [3, 4, 5, 6, 7, 8]. Указанные сваи объединяются сплошной монолитной.

Рис.1.  Схема свайно-плитного фундамента с закреплением  верхнего «буферного» слоя раскаткой слоев  щебня

В результате  предварительных расчетов путем последовательного приближения удалось обосновать  возможность распределения нагрузок между сваями и плитой ростверка. При  условии, что соотношение нагрузок принято 50:50, расчетные нагрузки с коэффициентами  перегрузки равными единице составляют: на плиту N_IIпл = 97000  кН; на сваи N_IIсв =  97000 кН.

Тогда давление  под подошвой плиты Р_пл = 175,0  кПа и осадка плиты при указанном давлении порядка S_пл  = 19,5 см, что не превышает предельно-допустимую осадку S_u= 21,5 см. При этом мощность сжимаемой толщи Н_с= 20,5 м.

Сваи  в пробитых скважинах с уширением приняты круглого сечения, диаметром 530 мм и длиной  9,0 м. Диаметр уширения d_уш = 1,2 м. Уширение  устраивается путем втрамбовывания щебня в общем объеме 1,1 м³  отдельными порциями в два уровня из расчета заполнения скважины по высоте на  0,3÷0,4 м. Втрамбовывание жесткого материала производится путем сбрасывания трамбовки с высоты 2,0÷3,0 м до момента погружения в грунт требуемого объема  жесткого материала. Бетонирование сваи производилось враспор.

Несущая  способность указанных свай F_d определяется по [9] и равна F_d  = 1820,0  кН. Расчетно-допускаемая нагрузка на сваю составляет N_рд = 1350 кН. Необходимое количество свай, если не учитывать работу плиты по  грунтовому основанию, порядка 168 шт. При включении плиты в работу из условия  восприятия на 50 % расчетной нагрузки, приходящаяся нагрузка на сваи составит N_I = N_II· γ_f = 97000,0 · 1,15 = 111550,0  кН. Требуемое количество свай для восприятия указанной нагрузки составляет n = N_I / N_рд= 83 шт.

Согласно требованиям [9] при проектировании  свайно-плитных фундаментов минимальное расстояние между осями свай должно быть не  менее, чем 5 диаметров свай. Указанное позволяет расчет свайного основания по  деформациям свести к расчету осадки одиночной сваи.

Определение  осадки сваи выполняется с учетом уплотненного под уширением слоя грунта толщиной  1,0 м с модулем деформации Е = 15 МПа  [10, 11, 12, 13, 14]. Расчет осадки выполнен с использованием схемы грунтового  основания в виде линейно-деформируемого полупространства и с учетом  нелинейности. При этом расчетное сопротивление грунта под уширением  определялось для характеристик уплотненного грунта и дополнительного давления в  уровне низа уширения от вертикальных напряжений σ_zp, обусловленных давлениями под  плитным ростверком. Учет бокового пригруза в уровне низа уширения существенно  повышает расчетное сопротивление грунта в указанном уровне и уменьшает  коэффициент нелинейности. Последний определен из известной формулы Малышева  М.В.

Наряду с  нелинейностью осадка одиночной сваи определялась с учетом взаимовлияния восьми  соседних свай. При этом использовался подход, изложенный в статьях [1, 2, 15]. В целом расчетная осадка сваи  составила S_сп = 9,8 см.

При принятом в  настоящей работе подходе к распределению нагрузок на плиту и сваи 50:50  расчетная осадка плиты составила 12,5 см. Общая осадка свайно-плитного  фундамента с учетом взаимовлияния порядка 16,5 см. Таким образом, деформации  грунтового основания не превышают допускаемых значений.

По результатам  мониторинга за осадками здания на этапе строительства в течение 18 месяцев  после завершения, можно сделать вывод о стабилизации работы грунтового  основания. Фактическая осадка по результатам наблюдений составляет порядка 110,0 мм и носит достаточно равномерный характер.

Таким образом,  указанный подход к распределению нагрузок в свайно-плитном фундаменте для  данных грунтовых условий позволил достаточно оптимально решить задачу при  проектировании фундамента жилого дома с обеспечением требуемой надежной работы.

1. Глухов В.С, Хрянина О.В., Глухова М.В. Свайно-плитные фундаменты на комбинированном основании // Вестник Пермского национального исследовательского политехнического ун-та: Строительство и архитектура. Пермь: Изд-во ПНИПУ, 2014. №2. С. 229–237.
2. Глухова М.В., Галова Ю.С., Глухов В.С. Исследования влияния плиты ростверка на осадку свай с уширением // Известия Юго-Западного государственного университета. Курск, 2011. № 5-2. С. 360-363.
3. Крутов В.И., Когай В.К., Попсуенко И.К., Глухов В.С., Арутюнов И.С. Проектирование и устройство свайных фундаментов и упрочненных оснований из набивных свай в пробитых скважинах: практ. пособие. Пенза: Изд-во Пенз. гос. ун-та архит. и строит-ва,  2011. 100 с.
4. Глухов В.С, Хрянина О.В., Глухова М.В. Исследования влияния уширения свай в пробитых скважинах на осадку // Известия Юго-Западного государственного университета. Курск, 2011. № 5-2. С. 351a-354.
5. Крутов В.И., Когай В.К., Глухов В.С. Свайные фундаменты из набивных свай в пробитых скважинах // Основания, фундаменты и  механика грунтов. М., 2010. №2. С. 10–14.
6. Глухов В.С., Хрянина О.В., Глухова М.В. Оценка несущей способности свай в пробитых скважинах по результатам динамического контроля // Актуальные проблемы проектирования и возведения зданий и сооружений с учетом энергосберегающих технологий и методов строительства: материалы II Междунар. науч.-практ. конф. Пенза: Изд-во Пенз. госуд. ун-та арх-ры и строит-ва, 2012. С.147-150.
7. Глухов В.С., Хрянина О.В., Глухова М.В Совершенствование метода расчета несущей способности свай в пробитых скважинах с уширением // Актуальные проблемы проектирования и возведения зданий и сооружений с учетом энергосберегающих технологий и методов строительства: материалы II Междунар. науч.-практ. конф. Пенза: Изд-во Пенз. госуд. ун-та арх-ры и строит-ва, 2012. С. 138–143.
8. Галова Ю.С., Хрянина О.В. Подбор оптимального варианта фундамента многоэтажного жилого дома в сложных геологических условиях г. Тольятти // Актуальные проблемы проектирования и возведения зданий и сооружений с учетом энергосберегающих технологий и методов строительства: материалы Междунар. науч.-практ. конф. Пенза: Изд-во Пенз. госуд. ун-та арх-ры и строит-ва, 2011. С. 64–67.
9. СП 50-102-2003. Проектирование и устройство свайных фундаментов. М., 2004. 80 с.
10. Глухов В.С, Хрянина О.В., Глухова М.В. Пути уменьшения деформаций грунтового основания фундаментов в вытрамбованных котлованах с уширением // Актуальные проблемы проектирования и возведения зданий и сооружений с учетом энергосберегающих технологий и методов строительства: материалы II Междунар. науч.-практ. конф. Пенза: Изд-во Пенз. госуд. ун-та арх-ры и строит-ва, 2012. С. 150–152.
11. Деготьков В.В., Хрянина О.В., Глухова М.В. Фундаменты в вытрамбованных котлованах на просадочных грунтах Новосибирской области // Актуальные проблемы проектирования и возведения зданий и сооружений с учетом энергосберегающих технологий и методов строительства: материалы Междунар. науч.-практ. конф. Пенза: Изд-во Пенз. госуд. ун-та арх-ры и строит-ва, 2011. С. 106–110.
12. Глухов В.С., Хрянина О.В., Глухова М.В. Повышение несущей способности фундаментов в вытрамбованных котлованах на слабых грунтах // Актуальные проблемы проектирования и возведения зданий и сооружений с учетом энергосберегающих технологий и методов строительства: материалы II Междунар. науч.-практ. конф. Пенза: Изд-во Пенз. госуд. ун-та арх-ры и строит-ва, 2012. С.143–147.
13. Глухов В.С., Хрянина О.В., Глухова М.В. Формирование улучшенного основания фундаментов в вытрамбованных котлованах на слабых грунтах // Актуальные проблемы современного строительства: материалы Междунар. науч.-техн. конф. Пенза: Изд-во Пенз. госуд. ун-та арх-ры и строит-ва, 2013. С.70–73.
14. Глухов В.С., Хрянина О.В., Глухова М.В. К расчету грунтового основания фундаментов в вытрамбованных котлованах // Актуальные проблемы современного строительства: материалы Междунар. науч.-техн. конф. Пенза: Изд-во Пенз. госуд. ун-та арх-ры и строит-ва, 2013. С.73–76.
15. Глухов В.С, Глухова М.В. Исследование деформаций грунтового основания с учетом взаимного влияния свай с уширением // Современные геотехнологии в строительстве и их научно-техническое сопровождение: материалы Междунар. науч.-техн. конф. СПб, 2014. Ч. 1. С.183–187.

Все статьи автора «Хрянина Ольга Викторовна»

ИНЖЕНЕР-СТРОИТЕЛЬ: Фундаменты ростверка — Описание.

см. рис. 9.58

Основания ростверка в наши дни редко бывают экономичными для постоянных фундаментов, за исключением очень тяжелых нагрузок. Однако их сборная форма может оказаться очень полезной для временных работ, особенно там, где требуется повторное использование фундамента ( см.9.59 ).

Балка ростверка может быть изготовлена ​​из любого материала, чаще всего из стали, сборного железобетона или дерева. Однако в некоторых постоянных ситуациях, когда существуют необычные обстоятельства, такие как обилие прочной древесины или возможное повторное использование существующих стальных профилей, ростверк может оказаться как успешным, так и экономичным. В постоянных условиях долговечность становится важным конструктивным фактором, а защита и/или выбор подходящих материалов являются основной частью конструкции.В случае стального ростверка под землей это обычно достигается путем заливки ростверка бетоном. Бетон для средних грунтовых условий обычно требует минимального покрытия стали толщиной 100 мм. В случае деревянных ростверков выбор подходящей породы древесины и / или подходящей защиты для консервации имеет решающее значение для проектирования, аналогично выбору деревянных свай.

Рис. 9.58 Ростверковый фундамент.

Из этой области можно определить количество и размер каждого слоя ростверка. Слои затем проектируются с консолью от края слоя выше, что определяет размеры балки, необходимые для сопротивления приложенным изгибающим моментам и силам сдвига ( см. рис. 9.60 ).

Если ростверк залит бетоном, а последовательность и способ возведения и нагрузки совместимы с проектными требованиями, можно использовать совместное действие балки и бетона.

Рис. 9.59 Фундамент ростверка – временные работы.

Рис. 9.60 Ростверковый фундамент – диаграммы изгиба и сдвига.

Фундамент ростверка — типы и установка [Civil Planets]

Фундамент является жизненно важной частью любой конструкции, которая передает на землю все виды нагрузок.

Существует несколько типов фундаментов, используемых в строительстве в зависимости от несущей способности грунта. Ростверковый фундамент – один из них.

Фундамент колонн или опор, образованный двумя или более поперечными балками, расположенными под прямым углом друг к другу и покрытыми бетоном, называется ростверковым фундаментом .

• Фундамент-ростверк подходит, когда основание строения устроено мелкозаглубленного типа на влажном или рыхлом грунте.
• Для сыпучих грунтов применяется в основном метод глубокого заложения.Однако ростверковый фундамент будет рекомендован там, где заглубленный фундамент по каким-то причинам невозможен.
• Ростверковый фундамент считается, когда глубина фундамента ограничена от 1 до 1,5 м по таким причинам, как скальный грунт.
• Кроме того, ростверк фундамента может выдерживать и передавать большие нагрузки от конструкции на большие площади.

Компоненты ростверкового фундамента

• Глубина фундамента будет в диапазоне от 1 м до 1 м.5 м, но не менее 900 мм.
• Стальная балка или деревянные доски должны располагаться над бетонным основанием, а толщина бетонного основания должна быть не менее 150 мм.
• Два или более стальных балочных или деревянных слоя были размещены над бетонным основанием, и эти слои расположены под прямым углом к ​​каждому из них.
• Число лучей нижнего слоя больше, чем верхнего слоя. Например, если верхний слой имеет 3 балки, то нижний слой должен иметь 5 или 6 балок в зависимости от критериев расчета нагрузки.
• После крепления стальной колонны весь каркас должен быть покрыт бетоном.

Типы ростверкового фундамента

Фундамент ростверк по марке классифицировали как двойку.

• Фундамент стальной ростверк
• Фундамент для деревянного ростверка

Фундамент и установка стального ростверка

Фундамент стальной ростверк состоит из двух и более слоев стальных балок.

• Во-первых, необходимо сделать бетонное основание толщиной не менее 150 мм на грунте.
• Стальной каркас будет надлежащим образом размещен над бетонным основанием.
• Верхний слой балок должен быть уложен под прямым углом к ​​нижнему слою.
• Балки будут разделены прокладкой диаметром 20 мм для проникновения бетона в каждый слой.
• Расстояние между балками не должно превышать 300 мм. Если расстояние между балками превышает 300 мм, то бетон не будет выступать монолитно.
• Теперь необходимо правильно залить бетон внутри и вокруг стальной секции с надлежащим уплотнением.
• Опорную плиту необходимо закрепить поверх верхнего слоя цементным раствором и убедиться, что плита не качается.
• Затем закрепите стальную стойку на опорной пластине вместе с косынкой и затяните гайки и болты.

Наконец, бетон должен быть залит внутри и вокруг фундамента с минимальным прозрачным покрытием 15 мм, чтобы предотвратить коррозию стали от воды.

Фундамент и установка деревянного ростверка

Фундамент деревянный ростверк подходит для облегченной конструкции, где несущая способность грунта не более 6 т/кв.м.Кирпичная или блочная кладка возводится поверх этого фундамента.

• Деревянные доски толщиной от 80 мм до 100 мм, используемые для изготовления фундамента.
• Деревянные доски состоят из двух или более поперечных слоев. Между планками не предусмотрена прокладка, и расстояние между планками в чистоте должно составлять от 450 мм до 600 мм с каждой стороны основания.
• В этом фундаменте было залито минимальное количество бетона внутри и вокруг фундамента.
• Затем над фундаментом можно возводить кирпичную или блочную стену.

Преимущества и недостатки

Использование ростверка

Основное применение ростверкового фундамента – передача большой нагрузки на рыхлый грунт, где заглубленный фундамент по каким-либо причинам невозможен.

Надеюсь, вам понравилась статья. Приятного обучения 🙂

Сатиш — инженер-строитель с более чем 9-летним опытом работы в жилищном строительстве. Он автор, редактор Civil Planets

Похожие сообщения

Что такое Grillage Foundation? | Использование ростверкового фундамента | Виды ростверкового фундамента | Особенности ростверкового фундамента | Монтаж ростверкового фундамента

Внедрение грильярдного фонда

используются для передачи тяжелых конструкционных нагрузок на грунты со слабой или малой несущей способностью.

Фундамент ростверк очень удобен для промышленного строительства в качестве мелкозаглубленного фундамента. Фундамент состоит из более чем двух слоев стальных или деревянных балок. Эта балка используется для распределения нагрузки конструкции на землю.

Обычно это делается при проектировании ростверкового фундамента, чтобы передать большую нагрузку конструкции на несущую способность бедного грунта.

Что такое Фонд Грильяж?

Фундамент-ростверк помогает распределить большую нагрузку конструкции на большую площадь.Этот фундамент не требует глубоких земляных работ. Поскольку конструкция ростверкового фундамента обеспечивает необходимую опору для передачи нагрузки, глубина ростверкового фундамента обычно может быть от 1 м до 1,5 м.

Балки в два и более яруса под прямым углом предусмотрены для распределения большой нагрузки конструкции на большую площадь в ростверковом основании.

В качестве балок ростверка этого типа фундамента обычно можно использовать сталь, сборный железобетон или древесные материалы. Такие фундаменты можно сделать недорого, если в качестве материала использовать древесину. Но древесина, используемая в качестве бруса ростверка, должна иметь надлежащее качество и прочность.

Целесообразно использование стального проката в основании ростверка. Использование стального проката становится идеальным конструктивным фактором для постоянных условий для ростверковых фундаментов.

Читайте также: Что такое свайный фундамент? | Использование свайных фундаментов | Типы свайных фундаментов |

Использование ростверкового фундамента

применяется на территории комплекса следующим образом;

1. Ростверковый фундамент применяют на участках, где отсутствует твердый скальный грунт, а закладка мата невозможна.
2. Ростверковый фундамент не требует глубоких котлованов. Так что это рентабельно.
3. Тяжелые нагрузки конструкции можно безопасно переносить за счет использования ростверкового фундамента.
4. Ростверковый фундамент используется в основном проекте следующим образом. Проект ЛЭП, Фундамент телефонной башни.

Читайте также : Что такое спред? | Типы распространения фонда | Проект фундамента

Типы ростверкового фундамента

Здесь информация о двух типах ростверкового фундамента следующая.

• Фундамент для деревянного ростверка
• Фундамент стального ростверка

1. Фундамент деревянного ростверка

• Фундаменты с деревянными ростверками используются для экономичной поддержки несущих стен. Фундамент из деревянного ростверка используется в качестве основания несущих стен при сильном переувлажнении или низкой несущей способности.
• В этом типе деревянного ростверка вместо стальных балок используются деревянные балки и деревянные доски.
• Нагрузка от конструкции здания может быть безопасно передана на грунт деревянным ростверковым фундаментом при уменьшении нагрузки до 5. 5 т/кв.м. В строительстве бетонные грузы размещаются под стеной вместо бетонных блоков для увеличения несущей способности грунта.
• Деревянная балка, используемая в деревянной платформе для фундамента деревянного ростверка, обычно имеет толщину от 80 до 100 мм. Деревянные балки укладываются слоями по мере необходимости на этих платформах.
• Толщина деревянного бруса в нижнем слое для деревянного ростверка фундамента выдерживается от 50 мм до 100 мм в зависимости от положения площадки и нагрузки на стены.
• В фундаменте деревянного ростверка деревянная балка укладывается по положению под прямым углом.

Читайте также: Что такое ремонт фундамента? | Признаки проблемы с фундаментом | Методы ремонта фундамента дома

2. Фундамент стальной ростверк

• Стальные балки используются в качестве ростверковых балок в стальных ростверках фундаментов, которые предусмотрены в один или два слоя в фундаменте под прямым углом.
• В ростверковом фундаменте нижняя грань балки ростверка устроена так, что она на 10 см длиннее балки в верхнем ярусе.Глубину балки ростверка в бетоне выдерживают не менее 15 см.
• В ростверковом фундаменте опалубку делают так, чтобы стальные балки надлежащим образом закрывались снизу и сбоку.
• Чтобы ростверк защищал сталь от грунтовых вод бетоном в фундаменте.
• Таким образом, крышка из стали может предотвратить коррозию стали из-за грунтовых вод.
• Во время бетонирования бетон можно должным образом уплотнить вибромашиной.

Также читайте : Какой самый прочный фундамент для дома? | Цель строительства фундамента | Требования к хорошему фундаменту здания | Типы фундаментов домов

Характеристики ростверкового фундамента

• Прочность ростверкового фундамента выше, чем у других фундаментов.Между балками ростверка допускается не менее примерно 800 мм (8 см) для получения соответствующей прочности основания ростверка. Бетон легко заливается и хорошо уплотняется.
• Тяжелый вес дома надежно способствует равномерному распределению по земле через ростверковый фундамент.
• В этом типе фундамента глубина бетона поддерживается не менее 150 мм (15 см) для защиты стальной балки нижнего уровня от коррозии.
• Больше не требуется места для переноса тяжелой нагрузки здания на землю.
• Этот тип ростверкового фундамента можно очень эффективно использовать на бедных грунтах и ​​заболоченных участках.

Читайте также : Что такое матовая основа? | Для чего используется матовая основа? |Типы матового основания | Строительство матовых фундаментов |

Устройство ростверкового фундамента

Следующие шаги заполняются для метода установки ростверка.

• Сначала выкапываем грунт на глубину согласно базовому проекту.Этот тип фундамента для ростверка обычно представляет собой мелкозаглубленный тип фундамента. Минимальная глубина фундамента ростверка – 90 см.
• После земляных работ производится уплотнение путем выравнивания поверхности котлована. Ростверк представляет собой РСС толщиной 15 см на уплотненном грунте для фундамента.
• Затем укладывается первый слой бруса ростверка с зазором 100 мм от подготовленной бетонной поверхности. Количество, размер и расстояние между балками затем расставляют согласно проекту фундаментов ростверка.
• Опалубка закрывается таким образом, чтобы обеспечить надлежащее покрытие балки ростверка.
• Затем в бетономешалке готовят бетон по расчетному соотношению. Подготовленный таким образом бетон заливается в опалубку.
• При устройстве бетона в ростверке требуется надлежащее уплотнение бетона.
• Отверждение производится в течение семи дней подряд после заливки бетона.

Читайте также: Кессонный фонд | Использование Кессонного фонда | Тип фундамента кессона | Преимущества и недостатки кессонного фонда

Преимущества ростверка

1.

Ростверковые фундаменты в основном используются вместо заливного бетона на большой площади. Фундамент-ростверк значительно экономит время за счет простого процесса монтажа.

2. Снижение затрат

Сокращаются трудозатраты на фундамент ростверка.

3. Универсальный раствор для фундамента

Фундамент-ростверк может быть спроектирован в соответствии с различными строительными требованиями. Поэтому ростверковый фундамент подходит для различных целей строительства.

4. Несущая способность

подходит для устройства фундамента в строительстве на участках с низкой несущей способностью грунта и заболачиванием грунта.

5. Передача нагрузки

Тяжелая нагрузка при строительстве зданий легко переносится на землю благодаря балке ростверка в ростверковом фундаменте.

Читайте также: Что такое Space Frame? | Компоненты системы космической рамы | Типы космической рамы | Примеры космических каркасных конструкций | Преимущества и недостатки конструкции пространственной рамы

Недостатки ростверка

Некоторые недостатки решетчатого фундамента классифицируются следующим образом.

1. Этот тип фундамента не способен выдерживать экстремальное давление подъема в естественных условиях.
2. Сваи должны быть вставлены на большую глубину в соответствии с проектом для этого фундамента.
3. Фундаменты ростверка требуют квалифицированной рабочей силы при монтаже стальной балки.
4. Краны используются для тяжелых материалов, таких как балки для ростверка фундамента, чтобы их можно было безопасно установить в фундамент.
5. Трудно установить и выровнять стальные балки для ростверка фундамента.

Читайте также : Разница между несущей конструкцией и рамной конструкцией | Что такое несущая конструкция? | Что такое фреймовая структура?

Нравится этот пост? Поделитесь этим с вашими друзьями!

Рекомендуемое чтение –

| Фундамент стальной ростверк

в основном подходит для тяжелых структурных нагрузок от колонн, опор или балок, которые необходимы для передачи несущей способности грунта относительно ниже.

Фундамент-ростверк легко распределяет нагрузку по обширной площади недр. Этот фундамент помогает противостоять глубоким земляным работам, потому что необходимая площадь основания рассчитана на нагрузку трансмиссии. Глубина фундамента ограничена от 1 м до 1,5 м.

Ростверковый фундамент содержит два и более яруса балок, расположенных под нужными углами для распределения нагрузки по обширной площади.

Обычно этот тип фундамента используется для опор и стоек колонн тяжелой конструкции.Ростверк изготавливается из стали I I сечения (R.S.J), размещенной в одинарном или двойном большом.

Второй больший — количество R.S.J.S, и они расположены отдельно в зависимости от нагрузки на конструкцию и несущей способности грунта.

Улучшение грунта с включением нагрузки или усилением эксплуатационной нагрузки
Когда груз доставляется на землю, он сжимается. Диапазон и требуемое время могут варьироваться в зависимости от размещения частиц грунта, степени насыщения, а также плавного дренирования почвы. Если загрузка подается для сыпучих и специально ненасыщенных закладок, это может привести к быстрой осадке.

Для устройства ростверкового фундамента выкапывается траншея необходимой ширины и глубины. Поверхность траншеи выравнивают и утрамбовывают. Поверх трамбованной поверхности наносится цементобетонный слой. Его следует правильно уплотнить, чтобы он стал водостойким. R.S.J.S содержат необходимые размеры, которые размещаются через одинаковые промежутки. Для имплантации нижних фланцев R.S.J.S в бетон заливается насыщенным цементным раствором. Трубы и болты используются для коллективного крепления R.S.J.S. Болты вставляются в перемычку R.S.J.S.

Г.И. куски трубы располагаются между R.S.J.S, и через все отверстия и трубы проходит длинный болт. Это прикрепит R.S.J.S вместе и разовьет прочную массу.

Типы фундаментов ростверка

1. Фундамент стального ростверка
   Фундамент стального ростверка разработан из стальных балок и конструктивно называется катаной стальной балкой (RSJ), применяемой в два или более яруса.
2. Фундамент деревянного ростверка
   Деревянный ростверк используется для тяжелых деревянных колонн или каменной стены. Преимущества ростверковых фундаментов.

Фундамент из стального ростверка более удобен для подрядчиков, чем деревянный ростверк.

Скорость установки ? Подрядчики могут значительно сэкономить время благодаря ростверковому фундаменту.

Пригодность ? Фундаменты из ростверка в основном используются вместо заливного бетона, и благодаря плавному процессу монтажа экономится огромное количество времени.

Снижение затрат ? Подрядчик может получить скидку на стоимость, так как вероятность нарушения транспортной инфраструктуры минимальна.

Многоцелевой раствор для фундамента ? Технология поддерживает различные приложения.

Ref: Constructiontuts.com

Буронабивной фундамент с ростверком: технология и устройство, расчет шага свай в ленточном монолитном ростверке

Фундамент – основная часть всего здания, несущая всю нагрузку конструкции.Сооружения такого типа бывают нескольких видов, что позволяет использовать их на различных типах грунта. Особое внимание следует уделить фундаментам с ростверком с уникальными техническими параметрами. В этой статье мы более подробно познакомимся с такими системами, а также рассмотрим несколько видов таких фундаментов.

Конструктивные особенности

Фундаменты буронабивные с ростверком – это фундаменты жилых или производственных зданий. Такая конструкция состоит из нескольких основных элементов .

1. Опоры . Представляют собой своеобразные сваи, изготовленные из металлических или асбестовых труб. Внутри система заполнена бетоном, который является основным компонентом конструкции. Диаметр опоры может варьироваться в широком диапазоне, что позволяет изменять технические характеристики изделия под свои личные нужды.
2. Ростверк . Устройство этого элемента достаточно простое. Ростверк представляет собой своеобразную перемычку, соединяющую все вертикальные опоры.В качестве таких каркасов используются многие материалы. Особую популярность приобрели фундаменты с монолитным ростверком. Перемычка здесь предполагает бетонную полосу, которая также связана с несущими элементами. Сверху получается что-то вроде ленточного фундамента.

Буронабивные фундаменты изготавливаются на основании специальных СНиП с учетом условий эксплуатации.

Следует отметить, что сооружения такого плана легко эксплуатировать на различных типах грунтов.

Шаг каждой сваи определяется исходя из механических нагрузок, которые будут воздействовать на фундамент. Учтите, что ростверк может располагаться как на небольшом расстоянии от земли, так и углубляться в почву.

Назначение

, так как отличаются хорошими техническими параметрами и простотой возведения. Применяются в качестве оснований для малогабаритного строительства .Часто на основе буронабивных фундаментов возводят одноэтажные жилые дома из пенобетона, дерева или кирпича.

Практичность такой системы еще и в ее независимости. С помощью свайного фундамента достаточно легко пристроить к дому дополнительную постройку. В этом случае нет необходимости использовать тот же тип основания, что и под основную конструкцию.

Технически практически любую легкую конструкцию любой формы и сложности можно разместить на буронабивных фундаментах. Но в большинстве случаев его используют именно в жилом строительстве, где нет необходимости использовать тяжелые монолитные плиты или мощные ленты.

Очень часто буронабивные фундаменты встречаются на заболоченных или торфянистых грунтах. Это связано с тем, что несущий слой, способный выдерживать нагрузки, располагается достаточно глубоко в земле (до 8-10 м). Строить ленточный или монолитно-плитный фундамент в таких условиях технически очень сложно и экономически невыгодно.

просмотров

Фундаменты буронабивные отлично воспринимают нагрузки, распределяя их по всему периметру. Основным элементом этой системы является ростверк. В зависимости от расположения ленты базы делятся на несколько видов .

• Встраиваемый . Верхнюю линию ростверка помещают внутрь грунта. Его верхняя часть находится в одной плоскости с почвой. Технически вся лента спрятана под землей.

• Земля . Нижняя часть ростверка располагается непосредственно на уровне земли. Внешне выглядит так, будто лента лежит на земле. Наземные и заглубленные фундаменты рекомендуется возводить только на стойких грунтах.В других случаях на эти конструкции может негативно воздействовать почва, что приводит к последовательному и относительно быстрому разрушению.
• Поднятый . Технически ростверк поднят на опорах над землей. Получается, что под этим элементом имеется воздушная прослойка. Высота подъема может быть разной, в зависимости от назначения элемента. Приподнятые фундаменты применяют в большинстве случаев на пучинистых грунтах, отличающихся неустойчивостью.

Еще одним критерием классификации является тип ростверка, который бывает двух видов

1. Лента .Ростверк такого типа представляет собой ленту, ширина которой соответствует аналогичному параметру будущих стен. Технически конструкция расположена по всему периметру и повторяет контуры дома.
2. Пластина . Внешне это сплошная плита, закрывающая всю площадь будущего дома. В большинстве случаев конструкции изготавливаются из бетона. Монолитные конструкции хорошо выдерживают и распределяют нагрузку. Также существуют сборные ростверки, которые формируются из специальных металлических каркасов или других материалов.

Обвязка фундамента может выполняться из нескольких видов материалов:

• лесоматериалы;
• Металлопрокат;
• железобетонных конструкций.

Плюсы и минусы

. Такие конструкции имеют ряд положительных особенностей .

• Высокие показатели эффективности . Конструкции такого типа прекрасно подходят для кирпичных домов с внушительной массой.Чтобы продлить срок службы такой системы, важно не забывать о гидроизоляции при ее возведении.
• Местное воздействие на грунт . При возведении вертикальных опор нет воздействия на соседние здания или элементы. Это дает возможность возводить фундаменты даже вплотную к возводимым сооружениям.
• Возможность установки в различных условиях . Технически просверлить отверстие для сваи можно даже в достаточно плотных слоях грунта.

• Простота конструкции . Соорудить каркас несложно, особенно при наличии специального оборудования. Это сокращает объем работ, так как не нужно формировать траншею, из которой удаляется много грунта.
• Строительство ведется непосредственно на строительной площадке . Эту процедуру можно ускорить, используя бетономешалку, позволяющую приготовить необходимый объем бетона.

Единственным недостатком буронабивных фундаментов является невозможность их применения для многоэтажных домов.Это связано с тем, что они не способны выдерживать очень большие нагрузки. Поэтому, по отзывам пользователей, системы следует использовать для формирования основания частных домов, которые с таким фундаментом могут служить очень долго.

Технология розлива

Строительство буронабивных фундаментов не представляет сложности. Однако важно соблюдать технические стандарты. Это позволит получить систему, способную выдерживать нагрузки без потери несущих параметров в течение длительного времени.

Для расчета технических параметров фундамента используется упрощенный алгоритм

• Первым шагом является расчет общего веса здания. Это довольно легко сделать. Для этого берется количество материалов, которые будут использованы при возведении стен и крыши. После этого для каждого вещества указывается удельный вес и рассчитывается масса исходя из ранее полученного объема.
• Следующим шагом является определение снеговых нагрузок.Их средние значения указаны в специальных сводных таблицах СНиП № 01.07. Полученные показатели необходимо прибавить к рассчитанной ранее общей массе дома.

• Затем рассчитываются эксплуатационные нагрузки. Чтобы их узнать, умножьте общую площадь пола на коэффициент 100 кг/м2.
• Процесс завершается расчетом общей нагрузки на фундамент. Первоначально все числа, полученные на предыдущих этапах, суммируются, а затем результат умножается на коэффициент достоверности.Узнать это можно в специальной технической документации.

Минимальное расстояние между опорными стойками должно быть не более 2 м.

Если этот показатель увеличить, то это может привести к быстрому износу или растрескиванию. В качестве материала специалисты рекомендуют использовать бетон марки В15-В20. При этом при заливке свай целесообразно использовать более прочные аналоги (В20), чтобы получить более прочную и долговечную конструкцию.

При размещении опор важно равномерно распределить их по всему периметру будущего здания.Опорный столб должен располагаться на краю каждой линии и в местах их пересечения (угловых точках).

Технология возведения буронабивного фундамента своими руками предполагает выполнение обязательных последовательных операций

• Подготовка места . Для упрощения работы следует снять верхний слой грунта. После этого сайт маркируется. Это проще сделать с помощью колышков или деревянных планок. Вам просто нужно контролировать углы каждой стороны, чтобы получить прямоугольные элементы без искажений.Эти операции часто легче контролировать с диагонально натянутыми нитями.
• Изготовление отверстий . Процедура начинается с бурения отверстий под сваи. Этот процесс осуществляется с помощью специальных сверл. Устройства могут быть как ручными, так и с приводом от двигателя. Глубина сверления определяется теоретически или практически на подготовительном этапе. Это позволит вам узнать, как далеко находятся эталонные слои.

• Отливка опор . Дно выкопанной ямы изначально очищают от рыхлого грунта и тщательно утрамбовывают.Затем поверхность засыпается крупным и средним песком, который образует своеобразную подушку. Его толщина может достигать 30-50 см в зависимости от структуры почвы. После этого в просверленный канал ставится опалубка. Его можно использовать как металлическую трубу, стальной лист и так далее. После этого внутрь отверстия помещается арматура. Его предварительно вваривают в своеобразный жесткий каркас. Такое армирование придаст бетону более высокую прочность и устойчивость к динамическим нагрузкам. Когда каркас готов, трубу заливают заранее подготовленным бетоном.Эта технология может зависеть только от объема работы.
• Строительство ростверка . Процесс строительства начинается с установки опалубки. Для этого используется древесина. Если ростверк планируется приподнять, то необходимо предусмотреть дополнительные опоры. Они будут удерживать каркас с бетоном, пока он не затвердеет.

Когда опалубка готова, внутрь нее также укладывается каркас из арматурной проволоки. Для соединения этих элементов металл следует оставить снаружи в опорных столбах.Завершается процедура заливкой опалубки бетоном. Обратите внимание, что процедуру заливки следует проводить за один раз. Таким образом, вы получите монолитную конструкцию, которая будет гораздо прочнее и надежнее.

Если возведение фундамента ведется на грубых грунтах, то ростверк можно размещать непосредственно на самом грунте . В другом случае (пучинистые грунты) специалисты рекомендуют дополнительно формировать слой песка. Он продлит срок службы ростверка при постоянном воздействии температурных перепадов.

Буронабивные фундаменты с ростверком – уникальная конструкция, позволяющая значительно снизить затраты на формирование надежных фундаментов. При возведении конструкций следует придерживаться технических норм. Поэтому все эти задачи должны решать только опытные специалисты, имеющие соответствующее профессиональное оборудование.

При возведении сооружений следует соблюдать технические нормы. Поэтому все эти задачи должны решать только опытные специалисты, имеющие соответствующее профессиональное оборудование.

Как посадочная мембрана подходит под ростверк.

Пожалуй, только многофункциональная система защиты и гидроизоляции «Тефонд» способна справиться с задачей гидроизоляции, практически, любых строительных конструкций.

Сегодня мы поговорим о такой уникальной возможности этой системы, как замена бетонной подготовки.

Обычно в строительной практике фундаментные плиты и плиточные полы укладывают на специально подготовленное основание. Это основание изготавливается из так называемого «тощего бетона», в котором пропорции цемента и воды значительно снижены по отношению к объемам компонентов товарного бетона, а содержание наполнителя: щебня и гравия снижено. вырос. Ровная поверхность, полученная слоем «тощего бетона» толщиной 15-20 см, служит основанием для плит фундамента.

Устройство этого фундамента называется «бетонная подготовка». Закладка такого фундамента требует соответствующего объема земляных работ, вывоза со строительной площадки, доставки бетона, бетонных работ при определенных погодных условиях и выдержки фундамента в течение определенного периода времени. Эти работы являются дорогостоящими, трудно регламентируемыми по срокам выполнения, часто приводят к срыву графиков строительства.

Применение многофункциональной защитно-гидроизоляционной системы «Тефонд» является альтернативой описанной подготовке бетона.Геомембраны «Тефонд», «Тефонд Плюс» и «Тефонд ХП» выполняют функции стабилизирующего, разделяющего и изолирующего слоя конструкции.

Этот способ очень удобен с практической и технической точки зрения, а также дает ощутимую экономическую выгоду. Геомембраны системы «Тефонд» защищают бетон от влаги, а также от химического и биологического воздействия окружающей среды.

Профилированная мембрана «Тефонд» создает оптимальные условия для твердения бетона, так как необходимое для бетона «цементное молоко» не уходит в грунт.Профилированная поверхность мембраны придает ей необходимую жесткость, что позволяет укладывать арматурный каркас непосредственно на нее и бетонировать. Площадь поверхности «Тефонда», за счет выступов, превышает аналогичную по периметру плоскую поверхность на 25 %.

Соответственно, чем больше площадь поверхности, тем меньше давление на нижележащие слои основания. Шипованная поверхность мембраны создает дополнительное трение у основания, препятствуя растрескиванию плиты. И, конечно же, установка мембраны Тефонд – это кратная экономия времени, по сравнению с работами по обустройству бетонной подготовки.

Ниже приведены принципиальные схемы укладки фундаментных плит «классическим способом» — «на тощий бетон», а также, с применением геомембран «Тефонд», которые, по сути, заменяют слой «тощего бетона» и делают это намного эффективнее , являясь, что очень важно, надежной гидроизоляцией (нажмите на картинку для увеличения).

Данная технология, заменяющая бетонную подготовку на многофункциональную гидроизоляционную систему «Тефонд», имеет ряд очевидных и неоспоримых преимуществ:

Обеспечение высоких темпов работы (2000-3000 м2/смена)

Избегайте трудоемкой подготовки бетона

Значительно снизить трудоемкость труда

Защита основания от влаги

Даже, на первый взгляд, видны неоспоримые преимущества использования профилированных мембран ТЕФОНД.

1. Высокая механическая прочность.

2. Водонепроницаемость — механический замок с герметиком и самоклеящейся лентой «ЭЛОТЕН» в местах поперечного нахлеста материала.

3. Быстрая и простая установка — не требуется специального оборудования.

4. Снижение трудоемкости работ и обеспечение высоких темпов их производства.

5. Экономия времени и финансовых затрат на устройство бетоноподготовки.

Фундамент любой постройки – самая важная часть.Он должен справляться не только с возложенной на него нагрузкой конструкции, но и быть устойчивым к природным факторам. Влажность почвы, дождевые или грунтовые воды и многое другое. Все это не идет на пользу бетонному фундаменту, постепенно разрушая его и снижая несущую способность. Для предотвращения вредного воздействия почвы и влаги бетон изолируют гидроизоляционным волокном или мембраной. Это дешевый способ избежать дорогостоящих последствий.

Типы и свойства мембраны

Существует несколько типов мембранных гидроизоляционных систем. Они отличаются материалами, из которых изготовлены, стойкостью к механическому износу, морозостойкостью и водопоглощением. Совокупность этих качеств обеспечивает гидроизоляцию бетонного основания. Для максимально качественной гидроизоляции фундамента от разрушающих факторов необходимо грамотно подойти к выбору волокна и его монтажу. В основном при выборе мембраны учитываются два фактора. Первый – это учет влаги в почве, а второй – глубина залегания бетонного фундамента.Кроме того, волокно для гидроизоляции делится на два вида: профильное и пленочное (полимерное).

Профилированный тип волокна представляет собой прочный листовой или рулонный материал. Изготовлен из износостойкого плотного полиэтилена. При профильном тиснении волокно увеличивает свою прочность за счет появления полых пустот. Мембрана этого типа защищает фундаменты, лежащие ниже уровня грунтовых вод.

Полимерное гидроизоляционное волокно представляет собой рулонный материал, состоящий из множества слоев. Он используется в подземной гидроизоляции бетонных фундаментов, выше уровня грунтовых вод.Фибра не дает фундаменту соприкасаться с грунтом, что препятствует проникновению влаги в бетонную конструкцию.

Волокно имеет ряд преимуществ перед аналогичными гидроизоляционными материалами, такими как битум или рубероид. Волокно имеет длительный срок службы, гарантированный не менее 50 лет. Не подвержен гниению и соляным растворам.

Гидроизоляция полимерной мембраной

Около 50 лет назад в Европе и Северной Америке начали применять мембранную гидроизоляцию фундаментов.С этого момента началось крупносерийное производство этих материалов. Прогресс не стоит на месте. Со временем разнообразие и функциональные возможности гидроизоляции расширились, что способствовало появлению совершенно новых свойств. Сейчас полимерное волокно – это высокотехнологичный продукт, который благодаря своим преимуществам обеспечивает гидроизоляцию как горизонтальных, так и вертикальных поверхностей.

Полимерное пленочное волокно бывает нескольких видов, отличающихся друг от друга материалами, из которых оно изготовлено. Наиболее распространенными видами мембран в строительстве являются:

• Мембрана ТПО — изготавливается на основе термопластичных полиофенов;
• Мембрана EPDM — изготовлена ​​из полимеризованного этилен-пропилен-диенового мономера.Иначе его называют синтетическим каучуком;
• Мембрана ПВХ — изготовлена ​​из пластифицированного поливинилхлорида.

Благодаря большой ширине рулонов пленочная гидроизоляция позволяет добиться более сплошного покрытия, используя минимум швов. А малый вес не имеет дополнительной нагрузки, в отличие от битума.

Особенности ПВХ-мембран

Это самый распространенный тип гидроизоляционного волокна из-за его низкой цены и простоты гидроизоляции. Он очень устойчив к соляным растворам, а также обладает хорошей гибкостью при низких температурах.Это значительно облегчает работу зимой.

Полотно состоит из двух слоев. Верхний слой представляет собой смесь пластификаторов, антипиренов и известняка. Нижний слой изготовлен из прозрачного и цветного ПВХ. Они окрашивают ПВХ, чтобы быстро обнаружить поврежденные поверхности материала.

Для удобства гидроизоляционных работ и рационального использования материала мембраны выпускаются различной толщины. Выбор толщины зависит от глубины залегания бетона.

Совет! Чтобы предотвратить повреждение мембраны, перед ее установкой на фундамент следует уложить слой термоскрепленного геотекстиля.Это предотвратит прямой контакт между волокном и фундаментом.

Мембрана из ПВХ очень проста в установке. Полотна легко стыкуются строительным феном под воздействием горячего воздуха. Это обеспечивает практически сплошную поверхность с герметичными швами и хорошей прочностью.

При работе с волокном ПВХ нужно быть очень осторожным, так как оно легко подвергается различным видам повреждений. Это его существенный недостаток.

Характеристики мембраны ТПО

Это двухслойный материал, который содержит полимерную смесь EPDM и пропилена.Волокно – прочный, термостойкий и водостойкий материал. По свойствам он напоминает нечто среднее между пластиком и резиной, так как обладает качествами и первого, и второго. Второй слой представляет собой формирующую сетку из синтетических нитей, придающую материалу дополнительную прочность. Мембраны ТПО
обладают хорошей эластичностью. Благодаря этим преимуществам данный вид гидроизоляции широко применяется при строительстве бассейнов, прудов и резервуаров для питьевой воды. В гидроизоляции фундаментов мембранные ТПО практически не применяют из-за их дороговизны.

Особенности мембран EPDM

Чрезвычайно эластичный тип мембран спокойно выдерживает различные механические воздействия, сохраняя при этом свои свойства. Благодаря основе из синтетического каучука EPDM волокно не боится сильных отрицательных температур или палящего зноя. Высокую прочность гидроизоляционной мембране придает армирующая сетка из полиэстера.

EPDM хорошо сочетается с широким спектром битумных изоляционных материалов. Более того, этот вид абсолютно безопасен для окружающей среды.
К сожалению, EPDM не может похвастаться хорошей прочностью соединения, так как все соединения выполняются на клеевой основе. По надежности они значительно уступают сварным швам.

Профилированная мембрана

Профилированную мембрану неофициально называют тяжелой гидроизоляцией. Но не из-за большого веса, а из-за использования в тех условиях, в которых другие мембраны не справляются с задачей. Он состоит как из однослойного, так и из многослойного высокопрочного полиэтилена.Его называют профилированным из-за наличия выступов в виде мелких пупырчатых шипов. Самые популярные рулоны варьируются от 1 до 2,5 метров. Толщина листа от 0,5 до 1,5 мм. Профилированные волокна применяются для гидроизоляции фундаментов, подверженных воздействию грунтовых и талых вод.

Профильная гидроизоляционная мембрана хороша тем, что может изменить направление грунтовых вод. Благодаря ему потоки видов можно перенаправить из подземных сооружений, туннелей или ходов в дренаж. Мембрана хорошо переносит солевые растворы, кислоты и грибки.Благодаря специальному сечению вода не попадает под фибру, при этом происходит вентиляция пустоты над бетонным фундаментом.

Профилированная мембрана имеет малый вес, что позволяет устанавливать и укладывать ее самостоятельно. А фиксируется либо приклеиванием к битумной мастике, либо с помощью специального пистолета, герметично прикрепляется к дюбелям со специальными шайбами.

При выполнении вертикальной гидроизоляции фундамента мембраной используется следующая последовательность действий:

1. Фундамент необходимо тщательно очистить от мусора и грунта.
2. Загрунтовать основание грунтовкой глубокого проникновения. №
3. Нанесите битумную мастику на внешнюю сторону стены.
4. Если в проекте указано, что укладывается геотекстиль, то профилированную мембрану необходимо укладывать выступами наружу. Если геотекстиль не предусмотрен, его укладывают выступами внутрь.
5. Плотно приклейте листы профильной мембраны и закрепите их дюбелями.
6. Прикрепите лист мембраны к верхней части бетона с помощью зажимной планки.
   Приклейте геотекстиль поверх волокна. Таким образом формируются каналы для отвода грунтовых вод между мембраной и геотекстилем.

Крепление мембранной гидроизоляции допускается также на необработанном фундаменте, если здание расположено в зоне проницаемых грунтов. Любые осадки в жидком виде быстро впитываются в глубину почвы. Что исключает капиллярное всасывание влаги поверхностью фундамента.

Заключение

При выборе мембран для гидроизоляции фундамента необходимо четко определить цели и задачи, тип конструкции, а также условия, в которых будет эксплуатироваться здание.Кроме того, очень важно обращать внимание на качество материала и его производителя. На современном рынке лучшими производителями являются торговые марки Изостуд, Изолит, Дельта, ПлантерГео и ПлантерЛайф.

Подробнее о том, как правильно сделать гидроизоляцию фундамента с помощью полимерного волокна своими руками, мы узнаем в следующем видео

Строительство фундамента неизбежно требует подготовки земляного полотна, которая заключается в выравнивании поверхности, выемке грунта, подготовке дна выемки и создании капиллярной отсечки.В 1980-х годах в правилах подготовки основания под фундаменты зданий была рекомендация по устройству бетонной подготовки на грунте основания.

Задача бетонной подготовки: получение ровной и твердой поверхности основания для установки арматуры, а также предотвращение перемешивания нижнего слоя бетонной смеси с грунтом основания. Обычно его выполняют из низкосортного бетона (класса В 7,5) толщиной 8-10 см поверх утрамбованного щебеночного или песчаного выравнивающего слоя.Эта бетонная подготовка не участвует в расчетах несущей способности фундамента.

Традиционный дизайн

При устройстве фундамента в песчаных грунтах с низким уровнем грунтовых вод (ниже дна котлована) непосредственной защиты плиты в виде гидроизоляции нет, необходимо защищать только от капиллярной влаги. В этом случае можно отказаться от использования бетонной подготовки (так как гидроизоляционные работы проводиться не будут), а вместо нее использовать стандартную.

Конструкция с профилированной мембраной PLANTER

По сравнению с полиэтиленовой пленкой с гладкой поверхностью, используемой для описанных целей, профилированная мембрана PLANTER имеет следующие преимущества:

1. Благодаря фактурной поверхности профилированная мембрана надежно фиксируется в песчаном основании, не деформируясь и не смещаясь в процессе монтажа.
2. Закрепленная на песчаном основании профилированная мембрана образует твердую поверхность, пригодную для планировки и укладки бетона.
3. Поверхность мембран выдерживает без разрыва движение рабочих и машин для транспортировки бетонных смесей и растворов (кроме гусеничных машин).
4. Срок службы профилированной мембраны PLANTER более 60 лет.

Устройство основания

Технология работ при замене бетонной подготовки на стандартную мембрану PLANTER в общем случае следующая:

• рытье котлована необходимой глубины с удалением грунтов, подверженных морозному пучению;
• выполнение хорошо уплотненной выравнивающей подготовки песка толщиной не менее 5 см, позволяющей закрепить шипы мембраны;
• установка профилированной мембраны PLANTER шипами вниз. Швы между перекрывающимися рулонами тщательно проклеиваются.

При сборке мембранных элементов листы соединяют между собой по длине и ширине внахлест с перекрытием не менее четырех рядов шипов (выступов). Для соединения листов места их стыка необходимо промазать клеевой мастикой, либо самоклеющейся лентой (или ). Концевые рулоны профилированной мембраны крепятся друг к другу с интервалом не менее 50 см.

При выполнении работ по замене бетонной подготовки с применением профилированной мембраны необходимо учитывать следующие факторы:

• арматуру нельзя приваривать — ее нужно только вязать;
На пластиковые закладные элементы необходимо устанавливать арматурные каркасы
• ;
• нижний защитный слой бетона до нижней арматуры должен быть не менее 25 мм.

Применение профилированных мембран создает оптимальные условия для твердения бетона, так как жидкая составляющая бетонной смеси не уходит в грунт. Шипованная поверхность мембраны придает ей необходимую жесткость, что позволяет укладывать прямо на нее арматурный каркас, устанавливать опалубку и бетонировать.

Данная технология позволяет: защитить монолитные железобетонные конструкции и сооружения от капиллярной влаги, обеспечить высокие темпы работ (2000-3000 м2/смена), сократить сроки устройства подготовки, значительно снизить трудоемкость работ .

Компания ТехноНИКОЛЬ предлагает комплексные решения по влагозащите жилых домов и коммерческих объектов. Системы гидроизоляции были разработаны с использованием нескольких типов материалов. В линейке продукции есть все необходимое: от грунтовок, изоляционных плит до защитных мембран. Planter — новая разработка производителя: универсальный материал с широким спектром применения. Защитный лист Planter применяется в качестве верхнего слоя гидроизоляционной системы, основного дренажного материала, заменяет слой бетона при подготовке к заливке фундамента, при строительстве площадок под укладку тротуарной плитки.

Membrane Planter представляет собой рулонный синтетический защитный материал. Полые шипы выдавлены на полимерном полотне в шахматном порядке.

Автоматизация и управление: производственные объекты

Материал изготовления — полиэтилен высокой плотности. ПВП производится по экструзионной технологии. Производственный процесс автоматизирован; соблюдение технологии строго контролируется на каждом этапе. Для изготовления особо прочного полиэтилена разработана специальная формула сырья.Полотна спрессованы цельно, без швов.

Мембрана кашпо: универсальный продукт

Полиэтилен для изготовления кашпо представляет собой высокопрочную ткань с однородной плотной внутренней структурой, обладающую повышенной эластичностью и устойчивостью к любым видам повреждений.

Преимущества:

• Широкий диапазон рабочих температур. Материал сохраняет свои эксплуатационные качества без потери эластичности даже при температуре воздуха -45°.

• Долговечность.Производитель гарантирует от 60 лет эксплуатации мембран при соблюдении рекомендаций по установке.

• Эластичность. Материал выдерживает повышенные нагрузки без риска разрыва.

• Стойкость к агрессивным веществам. Полиэтиленовые листы не разрушаются при воздействии химических веществ, их можно устанавливать в агрессивных грунтах.

• Экологичность. Защитная мембрана Planter — не только для наружного применения.Материал можно монтировать на поверхности стен и полов внутри зданий, в жилых помещениях.

• Простота установки. Универсальный материал монтируется в двух направлениях: горизонтальном и вертикальном. Края полотен можно соединить при помощи специальной фиксирующей ленты, без применения технологии горячей сварки.

Компания Технониколь производит профилированные мембраны Planter для использования в частном и промышленном строительстве. Основные функции:

• Защита систем наружной изоляции от механических повреждений необходима как на этапе засыпки котлованов, так и в процессе эксплуатации.

• Первичный водоотвод при устройстве пристенного водостока. Отвод воды обеспечивается полостями шиповой лопасти. Минимальный влагоотвод – до 5 литров на квадратный метр.
• Приспособление для подготовки монолитного или плитного фундамента. Мембрана Planter Standard заменяет слой бетона, который заливается по традиционной технологии перед установкой плит.
• В качестве дренажной основы при обустройстве дворов и дорожек, отмостки.

Водоотвод и защита стен от капиллярной влаги

• Санация влажных поверхностей. Допускается установка полотен на влажные стены: вентиляция и свободная циркуляция воздуха обеспечиваются каналами на поверхности мембраны.
• Защита и удаление влаги с плоских и обслуживаемых зеленых крыш. Используется в сочетании с многослойным утеплителем. Защищает поверхность от прорастания корней растений, деформации изолирующих слоев.
• Звукоизоляция. Устанавливается для звукоизоляции жилых помещений: под полом.

Линейка профилированных мембран Planter включает 2 вида продукции:

1. Однослойная ткань с маркировкой Standard, Eco или Extra.
2. Двухслойный материал с нанесенным на полиэтиленовую основу геотекстильным полотном с маркировкой Geo и Geo Extra.
Плантер Стандарт

предлагается компанией Технониколь для защиты конструкций малоэтажных частных домов. Для работы на крупных промышленных объектах, в сложных грунтах, на значительных глубинах предназначены материалы уровня «Экстра».

Planter Standart: характеристики и применение

Planter Standart – универсальная мембрана, предназначенная для использования в строительстве частных и коммерческих объектов. Толщина лезвия 0,55 мм. Длина мембраны в рулоне 20 м.

Применение:

1. В наружном слое внешней изоляции фундамента. Материал защищает поверхность от локальных точечных повреждений камнями, равномерно распределяет нагрузку от давления грунта, препятствует проникновению грунтовой влаги, отводит воду от стены.

1. Для устройства подготовительного слоя под фундамент. В плотных грунтах мембрану можно установить вместо бетонной подушки. Параллельно решается вопрос дренажа водохранилища. Монтаж полотен снижает общую стоимость работ и экономит время: на заливку и схватывание бетонной подготовки уходит до 2 недель, на монтаж полиэтилена – несколько часов.

1. Для укладки под отмостку.

1. В качестве утеплителя для влажных стен подвала снаружи и внутри помещений.

Мембрана Эко: лучший выбор для частных домов

К профилированной продукции Технониколь относится мембрана Плантер Эко. Полотно не уступает по функциональности продукту уровня Standard. Физические характеристики, внутренняя структура материала оптимизированы для использования в частном строительстве. Прочности и эластичности мембраны достаточно для устройства защитных систем в малоэтажных домах, внутри и снаружи подвалов на небольшой глубине.

Eco: бюджетная альтернатива

Также профильная мембрана Eco Planter может использоваться в качестве замены бетонной подушки для фундамента в устойчивых сухих грунтах, с заглублением до 1,5 — 3 м, для обустройства цоколя для плитки в частных дворах. Толщина материала стандартная, она составляет 0,55 м. В рулоне цельный лист длиной 20 м.

Продукция Extra: защита в сложных условиях с повышенными нагрузками

Extra: материал для сложных объектов

Для использования в промышленном строительстве разработана высокопрочная мембрана — Planter Extra.Применяются полотна:

• При устройстве крыш стилобатов, многоэтажных домов — вне зависимости от сложности строения.

• Для защиты гидроизоляционных материалов на строящихся промышленных объектах.

• При подготовке котлованов под монолитные фундаменты, при строительстве мостов, дорог, тоннелей.

• В качестве звукоизоляционного и дополнительного тепло- и влагозащитного слоя в подземных сооружениях — автостоянках, подвалах жилых домов.

• При строительстве объектов в сложных, пучинистых грунтах.

Прочность и эластичность материала с пометкой Экстра превосходит показатели стандартных полотен почти в 2 раза. Вес 0,8 кг на метр.

Защитная мембрана Geo: первичный дренаж и влагозащита стен

Мембрана Planter Geo представляет собой двухслойный материал. К основанию из профилированного полиэтилена крепится водопроницаемый материал – геотекстиль.Мембрана выполняет функции:

Полотно, которое крепится к шипам, пропускает влагу, но задерживает частицы почвы и мусор. Каналы, образованные выступами на поверхности полиэтилена, отводят воду в дренажную трубу. Многослойные полотна закрепляются на горизонтальных и вертикальных поверхностях. Материал используется при организации стеновых водоотводов, слойного дренажного слоя, систем поверхностного водоотвода на участках, где планируется укладка плитки.

Planter Extra Geo: продукт для промышленных зданий и крыш

Отвал Heavy Duty: Extra Geo

Мембрана армированная профилированная Planter Geo Extra – профессиональный материал для использования:

• В дренажных и теплоизоляционных системах подземных сооружений, с заглублением до 10 м.

• Для защиты конструкций открытых тоннелей.

• При обустройстве зеленых крыш, крыш хозяйственных объектов.

• При строительстве открытых дренируемых территорий большой площади, стадионов, дорог.

Материал класса Экстра отличается от продукции Стандарт увеличенным весом, более плотной внутренней структурой и повышенной прочностью и устойчивостью к нагрузкам.

Технические характеристики

Вспомогательные и соединительные материалы

Помимо мембранных рулонных материалов, в линейке производителя имеются все необходимые сопутствующие материалы для крепления полотна к разным типам поверхностей и соединения полос в вертикальной и горизонтальной плоскости.

Planter Profile Полиэтиленовый профиль изготовлен из полимера высокой плотности. Изделия предназначены для прижатия полотна к гидроизоляционным прокладкам. Профиль устанавливается поверх профильной мембраны, поверх гидроизоляционных материалов. Также полимерная полоса выполняет защитную функцию: профиль препятствует попаданию влаги на теплоизоляционные слои.

• Дюбели с шайбами. Дюбели изготовлены из высокопрочной стали, шайбы из плотного полиэтилена.Они используются для крепления полотен на всех типах вертикальных поверхностей. Для снижения нагрузки на 1 узел крепления разработана специальная форма шайбы высокого давления, благодаря которой вес листа распределяется равномерно по большей площади.

• Застежки на плоской клейкой основе. Для крепления листов пенополистирола и мембран на битумную основу используйте пластиковые крепления №01 ТехноНИКОЛЬ. Клеевая основа прочно фиксируется на основе, а полиэтиленовый дюбель надежно удерживает полотно без образования «мостиков холода».

Пластиковый дюбель с самоклеящейся основой

Для соединения полос мембран друг с другом используйте:

• Planterband – клейкая лента, предназначенная для соединения стыков, герметизации стыков. Полимерно-битумная лента подходит для работы со всеми видами рулонных профилированных материалов.

• Никобанд – это рулонный материал для соединения тканей с перекрытием краев. Основа алюминиевая, клей битумный. Клеевой слой защищен прозрачной пленкой.

Герметик на алюминиевой основе

Технология укладки профилированных мембран Planter достаточно проста. Для крепления полотен при использовании рекомендуемых производителем шовных материалов не требуется применения методов горячего склеивания и специальных инструментов.

Крепежный материал к вертикальным поверхностям

Монтаж мембранной защиты осуществляется как снаружи зданий, так и на внутренних стенах влажных помещений. Для укладки в частных домах выбирайте изделие уровня Стандарт, Эко.При необходимости подключения мембраны к стеновому водоотводу рационально использовать материал с геотекстилем.

Мембранные листы Planter Standart, прикрепленные к вертикальной стене, можно укладывать горизонтально и вертикально.

Укладка полотна геотекстильным слоем

Верхний край полотна должен быть на 15 — 20 см выше линии укладки гидроизоляции. При монтаже декоративного покрытия лишний материал можно обрезать. Для фиксации листа крепится краевая прижимная планка.

Выравнивание по вертикали

Полотна перекрываются. Края соседних полос должны быть совмещены с нахлестом в 3-4 выступа. При укладке стыки стыков заделывают скотчем на битумной основе.

Полотна крепятся на дюбели или на пластмассовые застежки, если необходимо соединить мембрану с битумным слоем.

Горизонтальная укладка мембран

В качестве подготовки к фундаменту Planter Standard укладывается прямо на землю.Основание должно быть ровным, без твердых каменистых включений. Почву необходимо уплотнить. Допускается создание гравийной подушки высотой до 10 см.

Холсты раскатаны. Обязательно нужно следить, чтобы на полосках не образовывались складки и заломы. Первый рулон можно раскатать по отмеченной линии шипами вниз. Следующие полосы укладываются с нахлестом краев.

Ленточное соединение на алюминиевой основе

Края соединены армированной лентой на алюминиевой основе.

Соединение полос с текстильным слоем

При использовании листа с геотекстильным слоем края листов соединяются в два этапа. Отогните текстильный слой, соедините полиэтиленовую основу скотчем, продублируйте соединение после укладки краев текстиля.

Внутри жилых помещений мембрана укладывается шипами вверх. Мембрана выполняет функцию звукоизоляции и теплоизоляции, защиты от просачивания влаги, особенно на первых этажах.Полотна укладываются встык. Швы между листами проклеиваются полимерно-битумной лентой.

Видео: использование профильных мембран

Подробная инструкция от производителя по применению профильной мембраны Planter Standart.

Применение мембранных материалов вместо классической бетонной подготовки при устройстве фундаментов экономически выгодно. Затраты на оснащение базы значительно снижены. Чтобы не переплачивать, выбирайте оптимальный класс материала: для частного строительства достаточно приобрести бюджетные полотна Эко.Если вам необходимо рассчитать количество рулонов и выбрать тип мембраны для большой строительной площадки, обращайтесь к специалистам, ведь в расчетах учитывается не только площадь и этажность здания, но и особенности грунта .

gidroguide.ru

Сажалка стандартная профмембранная технология укладки

При нарушении гидроизоляции фундамента срок его службы сокращается, и здание приходит в негодность. Одним из нововведений является использование профилированной мембраны.

Основные функции и преимущества профилированной мембраны

Мембраны изготовлены из полиэтилена, покрытого термопластичным материалом. Поэтому такие материалы имеют широкий спектр применения, а также повышенную прочность. Профилированная мембрана состоит из полиэтилена высокого давления, поверх которого расположены пустые выпуклые элементы. Благодаря таким выступам давление распределяется по всей площади материала, это помогает предотвратить деформацию. Профилированные мембраны отличаются высокой прочностью, долговечностью, легкостью монтажа, простотой обработки, доступной стоимостью, а также они устойчивы к различным температурным перепадам.

Где используется профилированная мембрана?

Мембрана профилированного типа может использоваться в различных направлениях.

1. Дренажная система выполнена из материала у стен фундамента, что обеспечивает сток воды в дренажный лоток.
2. Мембрана выполняет гидроизоляционную защиту фундамента от грунтовых вод и атмосферных осадков.
3. Материал используется в качестве дренажа, который является горизонтальным.
4. Также с помощью такого материала можно создать пристенную вентиляцию, для этого он крепится к стене изнутри.

Мембрана профилированная применяется при устройстве дорожных покрытий, подземных переходов, гаражей, подвалов, фундаментов, погребов.

Что такое стандартная профилированная мембрана для сеялок?

Стандартная мембрана профилированного сеялки состоит из полиэтилена высокой плотности, имеет закругленные выступающие элементы, высотой восемь миллиметров. Поверхность такого материала позволяет распределить давление грунта по всему периметру фундамента, то есть не возникают точечные нагрузки, исключается деформация.Благодаря специальным выступам в пространство возле стен поступает воздух, то есть происходит качественная вентиляция, улучшаются показатели температуры и влажности в помещении. Стандартный гидроизоляционный материал planter обладает повышенной механической устойчивостью, препятствует развитию грибковых элементов, не реагирует на перепады температуры и ультрафиолетовые лучи. Материал можно укладывать горизонтально или вертикально, а края листов при необходимости сваривать.

Какие функции выполняет профилированная мембрана?

Профилированная мембрана служит гидроизоляционным материалом, защищает фундамент от осадка грунта, прорастания корней различных растений, воды от дождя и снега.Материал может заменить подготовительные работы под бетон, защищает фундаментную плиту от грунтовых вод. При покрытии стен снаружи улучшаются температурно-влажностные показатели. А подвалы защищены от почвенной влаги. При обшивке стен изнутри в помещении наблюдают за показателями температуры и влажности. В подвале влага сбрасывается в дренажную систему.

Стандартная технология укладки профилированной мембраны Planter

Укладка мембраны на влажные стены

Профилированная мембрана позволяет высушить слишком влажную поверхность стен, независимо от того, как она будет уложена, внутри или снаружи.Укладка осуществляется по всему периметру поверхностей пола и стен, крепление выполняется с помощью дюбелей через элементы металлического типа. В нижнем отделе к мембране крепится гипсовая сетка, она может быть металлического или полимерного типа, это зависит от дальнейшего материала.

Прокладка для защиты гидроизоляции

Какой бы гидроизоляционный материал не использовался, он нуждается в надежной защите. Профилированная мембрана помогает защитить гидроизоляцию от строительного мусора и проросших корней, при этом основной материал не подвергается деформации. Укладка стандартной мембраны плантатора не представляет сложности, она укладывается внахлест, закрепляется над гидроизоляционным слоем металлической планкой или дюбелями.

Использование мембраны вместо подготовки основания

Если уровень грунтовых вод низкий, то основание уплотняют грунтом, тщательно выравнивают. Уровень грунтовых вод можно поднять, насыпав на землю мелкий гравий толщиной 10 сантиметров. Профилированная мембрана укладывается выпуклыми элементами вниз. Рулоны сворачиваются с нахлестом около 10 сантиметров.Все стыки можно дополнительно проклеить специальной битумно-резиновой лентой, это поможет предотвратить вытекание молока из бетона и защитит конструкцию от грунтовых вод. В случае механических повреждений материала мембраны, то есть разрывов, ее можно склеить лентами. При укладке мембраны на площади значительных размеров поперечные швы смещаются на 50 сантиметров. Все стыки закрываются самоклеящейся лентой, также их можно сваривать или герметизировать всухую.

Отличие стандартной мембраны сеялки от других материалов

Материал имеет широкий спектр применения, так как он прочен, долговечен и полностью выполняет свои функции.Благодаря расположению выпуклых элементов мембрана обладает механической жесткостью и способна выдерживать нагрузку до 25 тонн. То есть стандартная мембрана профилированного сажалки устойчива к нагрузкам различного типа, не поддается деформации. Этот материал создан на основе полиэтилена, который обладает высокой плотностью и водонепроницаем. Таким образом, мембрана обеспечивает надежную защиту поверхности от попадания влаги. Слив воды осуществляется через специальные углубления, расположенные между выпуклыми элементами.Полиэтиленовый материал устойчив к химическим элементам, грибкам и прочим микробам. Мембрана выдерживает агрессивные вещества, растворяющиеся в почве, и не деформируется при изменении температуры. Стандартная профилированная мембрана Planter используется для водоотвода стен, а также эффективно защищает гидроизоляционный материал. Этот материал легкий, что не оказывает существенной нагрузки на конструкцию. Также благодаря этому разгрузка и транспортировка материала не занимает много времени.Материал легко укладывается, он укладывается внахлест по горизонтали и вертикали, а стыки проклеиваются специальной лентой. При использовании мембраны уровень влажности и температурный режим стабилизируются за счет удаления влаги с поверхностей.

Особенности укладки стандартной мембраны сеялки

Укладка мембраны проста, благодаря небольшому весу и рулонному типу упаковки материал быстро расстилается, для этого нет необходимости использовать спецтехнику или наемных рабочих.Технология укладки стандартной мембраны профнастила производится путем раскатывания рулона, и последующего его закрепления дюбелями или металлической рейкой. Для начала нужно определить, какой стороной правильно укладывать материал. Приподнятая поверхность должна быть обращена к гидроизоляционному материалу или фундаменту. Благодаря неровностям между поверхностью и мембраной свободно проходит воздух, это способствует качественной вентиляции и отводу лишней влаги. Также, чтобы качественно защитить основание здания от излишней влаги, материал укладывают внахлест, оставляя небольшой зазор, а торцы фиксируют битумной мастикой.Закрепите мембрану дюбелями, у которых есть большая металлическая шайба. При повышенной влажности поверхности стен их санируют, при этом профилированную мембрану укладывают вертикально. Перед тем, как сделать дополнительную отделку поверхности, закрепите специальную сетку для штукатурки. При укладке профилированной мембраны внутри помещения также используют гипсовую сетку или выполняют обшивку гипсокартоном по металлическим элементам. При этом показатели влажности и температуры в помещении стабилизируются. Профилированная мембрана обеспечивает поверхности качественную вентиляцию, а в подвале влага стекает по канавкам в дренажную систему, не задерживаясь на стенах.

Основные выводы

Профилированная мембрана плантатор стандартная является эффективной защитой фундамента от проникновения грунтовых вод и препятствует разрушению гидроизоляционного слоя. Мембрана имеет доступную стоимость, благодаря этому ее используют при подготовке бетона при возведении фундамента. Это позволяет быстро построить конструкцию и сэкономить на затратах. Полотно можно укладывать на различные поверхности, работа не трудоемкая, так как материал имеет удобную рулонную упаковку, небольшой вес.Благодаря высоким техническим характеристикам и выпуклым элементам, расположенным на поверхности полотна, материал способен равномерно распределять нагрузку по всей поверхности. За счет этого не происходит деформации и разрыва мембраны, а также исключается точечная нагрузка. Стандартная профилированная мембрана сеялки долговечна и может прослужить более 50 лет.

kaknadostroit.ru

Подготовка фундаментов и полов по грунту

Как выглядит классическая подготовка фундамента?

Традиционный дизайн

• Базовый грунт;
• Подготовка песка;
• Полиэтиленовая пленка;
• Подготовка бетона;
• Фундаментная плита.

Строительство фундамента неизбежно требует подготовки земляного полотна. На участке с низким уровнем грунтовых вод он заключается в выравнивании поверхности, земляных работах, подготовке дна котлована и создании капиллярной отсечки. С конца ХХ века классическим способом подготовки дна котлована является приготовление бетона толщиной от 80 до 100 мм — так называемое «закладывание фундамента». Выполнить «подкладку» под наплавку приклеиваемой гидроизоляции, а также для получения ровной и прочной поверхности перед установкой арматуры.Классический «фундамент» — известная технология, но с низкой технологичностью.

В расчетах несущей способности фундамента «подбетонка» не участвует. При устройстве фундамента в песчаных грунтах с низким уровнем грунтовых вод прямой необходимости в защите плиты в виде гидроизоляции нет. Таким образом, целесообразно отказаться от фундамента для его наплавки.

Как выглядит современная подготовка основания под плитный фундамент? №

Профилированные мембраны PLANTER являются отличной альтернативой классическому основанию.Подготовка основания под плитный фундамент из мембран имеет ряд технологических и экономических преимуществ.

Технологическая привлекательность применения мембран в качестве заменителя фундамента заключается в способности мембран выполнять функции фундамента, а именно:

• Получение ровной и прочной поверхности, пригодной для планировочных работ, работ по укладке арматурного каркаса и бетон.
• Обеспечение оптимальных условий твердения бетона (фундаментной плиты) и исключение миграции воды затворения и цементного теста из бетонной смеси в грунт основания.

Кроме того, мембраны PLANTER препятствуют капиллярному подъему влаги, выступая в качестве капиллярной гидроизоляции под фундаментной плитой. Технология использования мембран в качестве заменителя фундамента одобрена специалистами НИИ бетона и железобетона (НИИЖБ) и апробирована на многих строительных площадках России и ближнего зарубежья.

www.planter.ru

описание, характеристики и особенности монтажа

Planter Standard – профилированная мембрана, представляющая собой современный строительный лист с защитными свойствами.Эта однослойная ткань изготовлена ​​из полиэтилена высокой плотности, а ее внешняя поверхность имеет закругленные выступы, высота которых составляет 8 мм. Мембрана достаточно легкая и обладает высокой прочностью; используется в промышленном и жилом строительстве. Вы также можете рассмотреть возможность его использования, так как он позволяет добиться положительных результатов и помогает экономить не только энергию, но и деньги. Однако перед приобретением материала необходимо ознакомиться с его качествами и особенностями монтажных работ.

Описание

Planter Standard представляет собой профилированную мембрану, имеющую небольшой вес, что облегчает разгрузку/погрузку и транспортировку. Это качество естественным образом упрощает монтажные работы. Мембрана надежна и долговечна. Она готова служить 50 и более лет. Полиэтиленовые материалы обладают высокой прочностью, а форма шипов предназначена для обеспечения равномерного распределения нагрузки по всей поверхности.

Точечные эффекты полностью исключены.Как показывает практика, монтажные работы можно выполнить в кратчайшие сроки. Planter Standard – это профилированная мембрана, которая предназначена для защиты гидроизоляции, а также нижней зоны подвала от влаги. Кроме того, попутно можно избавиться от таких проблем, как прорастание корней деревьев и кустарников, а также изменение давления при осадке или смещении основания. Также можно защитить фундамент этим материалом перед обратной засыпкой. Материал может использоваться для замены бетонной подготовки и защиты внутренней поверхности стен от воздействия чрезмерной влаги.Это и конденсат, и вода.

С помощью мембраны можно быстро продезинфицировать фасад, а также удалить с него влагу. Материал позволяет поддерживать оптимальный температурно-влажностный режим внутри помещений. Описываемая профилированная мембрана столь популярна сегодня благодаря доступной стоимости и оптимальным качествам.

Planter Standard представляет собой профилированную мембрану, которая производится толщиной 0,55 мм. Точная высота шипа 7.5 мм. Вес одного квадратного метра материала составляет 0,55 кг и более. Приобретая данное составное полотно, следует учитывать, что в продажу оно поступает в разрезе на прямоугольники размером 2х20 м.

Потребителей, занимающихся строительством на профессиональной основе, довольно часто интересует такая характеристика, как прочность на сжатие. В случае описываемой мембраны этот параметр составляет 280 кПа. Вас также может заинтересовать максимальное растягивающее усилие поперек и вдоль рулона.Этот параметр составляет 280 Н/50 мм. Следует также учитывать водопоглощение по массе, которое не превышает 1 %, а относительное удлинение при разрыве составляет 20 % и более.

Planter Standard — профилированная мембрана (2х20 м) представляет собой материал, гибкость которого на стержне при низкой температуре составляет 45°С. Радиус стержня при испытаниях составил 5 мм.

Дополнительные характеристики материала и его стоимость

Если вы решите приобрести Planter Standard, то за 1 м2 этого материала вам придется заплатить 108 рублей.Один рулон содержит 40 м2. Если использовать профилированную мембрану в строительстве или для гидроизоляции, пространство, образующееся между полотном и стеной, будет свободно вентилироваться, внутри будет циркулировать воздух, улучшая температурно-влажностный режим внутри здания.

Мембрана обладает не только высокой механической прочностью, но и устойчивостью к агрессивным химическим средам. Материал не взаимодействует с бактериями и грибками, которые могут активно размножаться на поверхности стен. Профилированную мембрану Planter Standard можно устанавливать, не опасаясь воздействия УФ-лучей.Полотно можно укладывать вертикально и горизонтально, а элементы при необходимости соединяются между собой по специально предусмотренной ровной кромке.

Особенности монтажа профилированной мембраны

Профилированная мембрана Planter Standard (цена на которую не так высока и была указана выше) должна укладываться по определенной технологии. При необходимости проводится дезинфекция влажных стен, причем кладка может производиться как внутри, так и снаружи здания. Таким образом можно осушить стены комнаты.Монтаж материала осуществляется механическим способом по периметру стен и пола. Мембрану необходимо армировать металлическими пластинчатыми дюбелями для бетона. В нижней части помещения поверх мембраны следует закрепить гипсовую сетку, которая может быть изготовлена ​​из полимерных материалов или металла. Его выбирают в зависимости от того, каким будет последующее покрытие.

Особенности укладки при защите гидроизоляции

Профилированная мембрана Planter Standard, технология укладки которой описана в статье и позволит избежать ошибок, может быть установлена ​​при необходимости защиты гидроизоляционного слоя.Последний может быть покрыт или оклеен. Если впоследствии на поверхность попадет мусор и элементы засыпки, слой не будет поврежден. Как показывает практика, использование мембраны позволяет выполнять работы в более короткие сроки и снизить трудозатраты, тем самым сэкономить финансы. Мембрану лучше всего использовать вместо плоского шифера и кирпичных напорных стен.

Монтаж осуществляется со скоростью 4 м2 в минуту. Листы необходимо укладывать внахлест, ширина которого составляет 4 выступа.Фиксацию производить выше уровня гидроизоляции с помощью металлической ленты или тарельчатых дюбелей по бетону.

Заключение

Мембрана может заменить бетонную подготовку, что актуально при низком уровне грунтовых вод. С этой целью поверх грунтовых вод устраивают щебеночную подсыпку, толщина которой может составлять 10 см. При этом мембрана располагается выступами вниз, а продольные и поперечные нахлесты должны быть до 10 см.

фб.ru

Профилированная мембрана Planter Standart

Planter — надежная защита гидроизоляции от повреждений

• Стена фундамента;
• Грунтовка ТЕХНОНИКОЛЬ;
• Олеечная гидроизоляция;
• Крепеж ТЕХНОНИКОЛЬ №1;
• Профилированная мембрана Плантатор стандартный;
• Грунт обратной засыпки.

Плантатор стандартный — профилированная мембрана

Долговечность фундамента напрямую зависит от долговечности материала его конструкции.Основным строительным материалом, используемым для возведения фундаментов, является бетон, прочный и надежный материал, но при постоянном контакте с влажным грунтом он разрушается и теряет несущую способность, поэтому нуждается в защите от негативного воздействия грунта и влаги. Чем надежнее защита, тем дольше прослужит фундамент. Для защиты бетона используют гидроизоляцию, как правило, это «мягкие» тонкослойные рулонные или мастичные покрытия на основе модифицированного битума, достаточно прочные и устойчивые в контакте с грунтом, но «нежные» и нуждающиеся в защите от механических повреждений. , проколы и разрывы.А, как известно, основными причинами проблем в технических подвалах являются появление сырых пятен или протечек воды.

Защита гидроизоляционная

Защита гидроизоляции по всему периметру здания профилированными мембранами PLANTER позволяет избежать механических повреждений гидроизоляции при засыпке, повысить надежность гидроизоляционного материала, тем самым продлить срок его службы, а также снизить финансовые затраты в сравнение с традиционными методами: напорная стена и плоский шифер.Помимо защиты гидроизоляции поверхность профилированной мембраны обеспечивает вентиляционный зазор между грунтом и гидроизоляционным материалом, тем самым создавая благоприятный микроклимат у стен фундамента.

Предварительно сформированные выступы мембраны равномерно распределяют давление грунта на гидроизоляционный барьер, сводя к минимуму точечные нагрузки. Высокий предел прочности на сжатие (до 28 т/м2) позволяет использовать мембрану PLANTER srandard ТЕХНОНИКОЛЬ даже при значительной глубине фундамента.

Сравнение растворов гидрозащиты:

Такие виды работ регулируются соответствующими документами, среди них можно выделить Свод правил 45.13330.2012 «Земляные работы, фундаменты и фундаменты», в котором дана ссылка на применение профилированная мембрана.

www.planter.ru

Гидроизоляционная защита и водоотвод в промышленном строительстве

В системе TN-FOUNDATION Barrier использование геоматериала PLANTER geo обусловлено его преимуществами:

• Простота монтажа, экономия времени, труда и материальные ресурсы по сравнению с использованием естественных дренажных материалов;
• Высокая устойчивость к механическим воздействиям, обеспечивающая надежную теплозащиту и гидроизоляцию;
• Стойкость к химическому воздействию и агрессивным средам, водонепроницаемость, высокая дренажная способность, обеспечивающая эффективность, надежность и долговечность системы.

1. Геотекстиль иглопробивной ТЕХНОНИКОЛЬ, 500 г/м2;

2. Гидроизоляционная мембрана LOGICROOF T-SL;

3. Пенополистирол экструдированный CARBON PROF 300;

4. Мембрана профилированная PLANTER geo

5. Плита железобетонная;

6. Компенсатор из экструдированного пенополистирола ТЕХНОНИКОЛЬ CARBON PROF 300;

7. Пленка полиэтиленовая ТЕХНОНИКОЛЬ 200 мкм;

8. Рондель ПВХ (застежка).

Даже при небольшой глубине залегания подземных и частично заглубленных сооружений они подвергаются воздействию воды в грунте, с которой находятся в непосредственном контакте.Непосредственный контакт конструкции с влагой способствует возникновению деструктивных процессов, которые, в свою очередь, могут привести к разрушению конструкции в целом. Накопление избыточной воды в пристенных грунтах, особенно малопроницаемых (глина, суглинок, супесь), приводит к дополнительным нагрузкам на гидроизоляцию и бетонную конструкцию.

Если не обеспечен отвод (дренаж) грунтовых или поверхностных вод, скапливающихся у стен фундамента, это приводит к их постепенному просачиванию через микротрещины и нарушениям гидроизоляции.Именно скопившаяся вода и влага у стен фундамента вызывают сырость в подвалах и, как следствие, плесень, грибковое поражение и разрушение отделочных покрытий.

Во избежание этих негативных факторов в современном строительстве проводится ряд мероприятий по защите строительных конструкций.

Первичными мерами защиты является применение материалов, устойчивых к среде эксплуатации (водонепроницаемый бетон, уплотнительные профили для герметизации швов в бетоне).Вторичная защита строительных конструкций осуществляется после их изготовления (монтажа) путем гидроизоляции и дренажа через дренажную систему. Наиболее рациональной, естественной и эффективной системой дренажа является линейная система с вертикальным фильтрующим слоем: пристенный (прифундаментный) дренаж.

Проводится снаружи защищаемой заглубленной части объекта для защиты ее от затопления:

• В профилактических целях при отсутствии ГВ;
• При наличии смешанного питания HW.

Природные инертные материалы (песок, щебень, песчано-гравийная смесь) обычно используются в качестве фильтрующего слоя в стеновой водосточной системе.

Учитывая высокие требования к материалу фильтрующего слоя и его объему, такое решение является дорогостоящим и трудоемким.

Экономичной и простой в установке альтернативой является использование геопрофилированных дренажных мембран PLANTER.

www.planter.ru

Системные решения с дренажными мембранами PLANTER

Дорожки и площадки из тротуарной плитки

Дорожки и площадки из тротуарной плитки Экономичная и долговечная система устройства тротуаров Подробнее

Звукоизоляция пола

4 Звукоизоляция пола

4 изоляция полаЭффективное снижение ударного шума полов и потолков с помощью мембраны PLANTER Подробнее

Гидроизоляционная защита и дренаж

Гидроизоляционная защита и дренаж Эффективная гидроизоляционная защита от повреждений и настенный дренаж с помощью PLANTER Geo Подробнее

Подготовка основания под укладку фундамент

Подготовка фундамента Современная альтернатива бетонной подготовке фундамента, экономящая время, силы и деньги Подробнее

Эксплуатируемая крыша

Эксплуатируемая крыша Современная кровельная система с защитно-дренажной мембраной PLANTER Geo, приспособленная для движения пешеходов Подробнее

W

Гидроизоляционная защита Мембрана PLANTER надежно защищает гидроизоляцию от механических повреждений и негативного воздействия агрессивной среды Подробнее

Устройство отмостки

Устройство отмостки Прочная отмостка с дренажной мембраной PLANTER Geo надежно защитит фундамент от влаги Подробнее Эксплуатируемая кровля Система «ТН-КРОВЛЯ Тротуар» с защитно-дренажной мембраной PLANTER geo для создания надежной эксплуатируемой кровли.Устройство отмостки Эффективная и простая в использовании система отмостки, в которой PLANTER geo обеспечивает дренаж. Звукоизоляция пола Система эффективной звукоизоляции пола и потолка с профилированной мембраной. Защита гидроизоляции Профилированная мембрана PLANTER надежно защитит гидроизоляцию от механических повреждений и грунтовой влаги.

Почему важно выбрать правильную строительную систему?

Малоэтажное строительство по частным проектам – это, прежде всего, возможность проявить свою индивидуальность в строительстве и, конечно же, получить гораздо более комфортные условия проживания по сравнению с коммерческой недвижимостью, при равных затратах.Сегодня невозможно представить строительный проект, который не предусматривал бы использование современных, надежных и доступных материалов, которые, помимо эксплуатационных преимуществ, еще и позволяют сэкономить средства по сравнению с классическими материалами. В типовой комплекс строительных работ по возведению частного дома входят следующие работы:

• Планировочные и земельные работы на участке;
• Строительство фундаментов;
• Возведение несущих стен;
• Строительство крыш;
• Внутренняя и внешняя отделка;
• Подключение инженерных коммуникаций;
• Благоустройство территории.

Современные архитектурно-инженерные решения на любом этапе строительных работ требуют применения соответствующих материалов, способных обеспечить их реализацию. Сегодня профилированные мембраны PLANTER достаточно популярны и применимы практически на всех этапах строительства дома. Специфические задачи, выполняемые профилированными мембранами:

• Гидроизоляция фундамента;
• Защита от затопления фундамента;
• Гидроизоляция отмостки;
• Звукоизоляция межэтажных перекрытий;
• Дренаж в эксплуатируемых крышах;
• Дренаж и укрепление пешеходных дорожек и прилегающих территорий.

История использования профилированных мембран началась на объектах промышленного и гражданского строительства. Такие ответственные конструкции, как правило, относятся к категории труднореализуемых, в первую очередь это связано с их масштабностью. На таких ответственных объектах, как подземные гаражи, многофункциональные торгово-развлекательные центры и даже транспортные тоннели, мембраны зарекомендовали себя как надежный и долговечный материал.

Теперь опыт применения и качество материала, ранее использовавшегося только на крупных «стройках века», доступны и на Вашей стройке.

Профилированные мембраны PLANTER сочетают в себе идеальный баланс простоты использования и важности функциональности. Так, например, на крыше мембраны выполняют одну из важнейших функций – быстрый отвод дождевой воды, а монтаж состоит всего из 2-х технологических операций: собственно укладки материала и проклейки швов, тогда как при традиционном подходе для Для этих же целей придется использовать кран для подъема щебня с укладкой двух слоев геотекстиля.

Мембраны в строительстве

Совершенно очевидно, что применение профилированной мембраны PLANTER в современном малоэтажном строительстве целесообразно не только с точки зрения экономических показателей строительства, но и с точки зрения надежность и долговечность вновь возводимого здания.

При нарушении гидроизоляции фундамента срок его службы сокращается, и здание приходит в негодность. Одним из нововведений является использование профилированной мембраны.

Основные функции и преимущества профилированной мембраны

Мембраны изготовлены из полиэтилена, покрытого термопластичным материалом. Поэтому такие материалы имеют широкий спектр применения, а также повышенную прочность. Профилированная мембрана состоит из полиэтилена высокого давления, поверх которого расположены пустые выпуклые элементы.Благодаря таким выступам давление распределяется по всей площади материала, это помогает предотвратить деформацию. Профилированные мембраны
отличаются высокой прочностью, долговечностью, простотой монтажа, простотой обработки, доступной стоимостью, а также они устойчивы к различным температурным перепадам.

Где используется профилированная мембрана?

Мембрана профилированного типа может использоваться в различных направлениях.

1. Дренажная система выполнена из материала у стен фундамента, что обеспечивает сток воды в дренажный лоток.
2. Мембрана выполняет гидроизоляционную защиту фундамента от грунтовых вод и атмосферных осадков.
3. Материал используется в качестве дренажа, который является горизонтальным.
4. Также с помощью такого материала можно создать пристенную вентиляцию, для этого он крепится к стене изнутри.

Мембрана профилированная применяется при устройстве дорожных покрытий, подземных переходов, гаражей, подвалов, фундаментов, погребов.

Что такое стандартная профилированная мембрана для сеялок?

Стандартная мембрана профилированного сеялки состоит из полиэтилена высокой плотности, имеет закругленные выступающие элементы, высотой восемь миллиметров.Поверхность такого материала позволяет распределить давление грунта по всему периметру фундамента, то есть не возникают точечные нагрузки, исключается деформация.
Благодаря специальным выступам в пространство возле стен поступает воздух, то есть происходит качественная вентиляция, улучшаются показатели температуры и влажности в помещении.
Стандартный гидроизоляционный материал planter обладает повышенной механической устойчивостью, препятствует развитию грибковых элементов, не реагирует на перепады температуры и ультрафиолетовые лучи.Материал можно укладывать горизонтально или вертикально, а края листов при необходимости сваривать.

Какие функции выполняет профилированная мембрана?

Профилированная мембрана служит гидроизоляционным материалом, защищает фундамент от осадка грунта, прорастания корней различных растений, воды от дождя и снега. Материал может заменить подготовительные работы под бетон, защищает фундаментную плиту от грунтовых вод.
При покрытии стен снаружи улучшаются показатели температуры и влажности.А подвалы защищены от почвенной влаги.
При обшивке стен изнутри в помещении наблюдают за показателями температуры и влажности. В подвале влага сбрасывается в дренажную систему.

Стандартная технология укладки профилированной мембраны Planter

Укладка мембраны на влажные стены

Профилированная мембрана позволяет высушить слишком влажную поверхность стен, независимо от того, как она будет уложена, внутри или снаружи.Укладка осуществляется по всему периметру поверхностей пола и стен, крепление выполняется с помощью дюбелей через элементы металлического типа. В нижнем отделе к мембране крепится гипсовая сетка, она может быть металлического или полимерного типа, это зависит от дальнейшего материала.

Прокладка для защиты гидроизоляции

Какой бы гидроизоляционный материал не использовался, он нуждается в надежной защите. Профилированная мембрана помогает защитить гидроизоляцию от строительного мусора и проросших корней, при этом основной материал не подвергается деформации.
Укладка стандартной мембраны сеялки не представляет сложности, она укладывается внахлест, закрепляется над гидроизоляционным слоем металлической планкой или дюбелями.

Использование мембраны вместо подготовки основания

Если уровень грунтовых вод низкий, то основание уплотняют грунтом, тщательно выравнивают. Уровень грунтовых вод можно поднять, насыпав на землю мелкий гравий толщиной 10 сантиметров.
Профилированная мембрана укладывается выпуклыми элементами вниз.Рулоны сворачиваются с нахлестом около 10 сантиметров. Все стыки можно дополнительно проклеить специальной битумно-резиновой лентой, это поможет предотвратить вытекание молока из бетона и защитит конструкцию от грунтовых вод.
При механических повреждениях материала мембраны, то есть разрывах, ее можно склеить лентами. При укладке мембраны на площади значительных размеров поперечные швы смещаются на 50 сантиметров. Все стыки закрываются самоклеящейся лентой, также их можно сваривать или герметизировать всухую.

Отличие стандартной мембраны сеялки от других материалов

Материал имеет широкий спектр применения, так как он прочен, долговечен и полностью выполняет свои функции. Благодаря расположению выпуклых элементов мембрана обладает механической жесткостью и способна выдерживать нагрузку до 25 тонн. То есть стандартная мембрана профилированного сажалки устойчива к нагрузкам различного типа, не поддается деформации.
Этот материал на основе полиэтилена, который имеет высокую плотность и является водонепроницаемым.Таким образом, мембрана обеспечивает надежную защиту поверхности от попадания влаги. Слив воды осуществляется через специальные углубления, расположенные между выпуклыми элементами. Полиэтиленовый материал устойчив к химическим элементам, грибкам и прочим микробам. Мембрана выдерживает агрессивные вещества, растворяющиеся в почве, и не деформируется при изменении температуры.
Профилированная мембрана плантер стандартная используется для водоотвода стен, а также эффективно защищает гидроизоляционный материал.Этот материал легкий, что не оказывает существенной нагрузки на конструкцию. Также благодаря этому разгрузка и транспортировка материала не занимает много времени.
Материал легко укладывается, укладывается внахлест по горизонтали и вертикали, стыки проклеиваются специальной лентой. При использовании мембраны уровень влажности и температурный режим стабилизируются за счет удаления влаги с поверхностей.

Особенности укладки стандартной мембраны сеялки

Укладка мембраны проста, благодаря небольшому весу и рулонному типу упаковки материал быстро расстилается, для этого нет необходимости использовать спецтехнику или наемных рабочих.
Технология укладки профнастила стандартной мембраны производится путем раскатывания рулона, и последующего его закрепления дюбелями или металлической рейкой.
Для начала нужно определить, с какой стороны правильно укладывать материал. Приподнятая поверхность должна быть обращена к гидроизоляционному материалу или фундаменту. Благодаря неровностям между поверхностью и мембраной свободно проходит воздух, это способствует качественной вентиляции и отводу лишней влаги.
Также, чтобы качественно защитить основание здания от излишней влаги, материал укладывают внахлест, оставляя небольшой зазор, а торцы закрепляют битумной мастикой.Закрепите мембрану дюбелями, у которых есть большая металлическая шайба.
При повышенной влажности поверхности стен их санируют, при этом профнастил укладывают вертикально. Перед тем, как сделать дополнительную отделку поверхности, закрепите специальную сетку для штукатурки. При укладке профилированной мембраны внутри помещения также используют гипсовую сетку или выполняют обшивку гипсокартоном по металлическим элементам. При этом показатели влажности и температуры в помещении стабилизируются. Профилированная мембрана обеспечивает поверхности качественную вентиляцию, а в подвале влага стекает по канавкам в дренажную систему, не задерживаясь на стенах.

Основные выводы

Профилированная мембрана плантатор стандартная является эффективной защитой фундамента от проникновения грунтовых вод и препятствует разрушению гидроизоляционного слоя.
Мембрана имеет доступную стоимость, благодаря этому ее используют при подготовке бетона при возведении фундамента. Это позволяет быстро построить конструкцию и сэкономить на затратах. Полотно можно укладывать на различные поверхности, работа не трудоемкая, так как материал имеет удобную рулонную упаковку, небольшой вес.
Благодаря высоким техническим характеристикам и выпуклым элементам, расположенным на поверхности полотна, материал способен равномерно распределять нагрузку по всей поверхности. За счет этого не происходит деформации и разрыва мембраны, а также исключается точечная нагрузка. Стандартная профилированная мембрана сеялки долговечна и может прослужить более 50 лет.

Назначение ростверка в свайных фундаментах. Что такое ростверк фундамента

Болотные почвы в большей степени, чем все остальные, подвержены сезонным колебаниям.Они перенасыщены мелкими частицами и поэтому часто образуют поплавки. Зимой они промерзают и набухают, весной при подъеме грунтовых вод вымываются. Закладка фундамента на болото своими руками – задача сложная, но вполне решаемая. Главное изучить грунт и правильно выбрать тип опоры и глубину ее закладки.

Подготовительные работы

Обязательно необходимо установить состав почвы и его изменение на разных горизонтах, а также определить залегание водоносных горизонтов и оценить рельеф местности.Исследование можно провести самостоятельно, но лучше привлечь к этому специалистов. Для анализа состава грунта придется пробурить несколько скважин в разных точках, либо вырыть ямы.

Если грунт не сильно переувлажнен, достаточно осушить участок, чтобы избежать затопления будущей конструкции.

В некоторых случаях толщина слоя торфа невелика и его можно просто удалить. Затем фундамент устанавливается на устойчивую скалу, которая находится внизу. Его форма принимается с учетом других технологических или финансовых соображений.

В остальных случаях вам придется выбирать из двух вариантов:

• свайный фундамент;
• монолитная плита.

Наконец проект утверждается с учетом конструкции конструкции и общего давления на основание.

Как построить фундамент на болоте

Свайный фундамент позволяет проходить неустойчивые слои и опираться на надежный грунт, выдерживающий большие нагрузки.

Обычно для строительства используют несколько видов свай:

1. Винт металлический.Не слишком прочный, потому что железо быстро окислится в кислой среде;
2. Вождение. Их установка стоит дорого и требует использования строительной техники, но ее подъезд к участку может быть затруднен;
3. Скучно. Устанавливается на предварительно дренированный грунт. Создание фундамента с использованием таких свай предполагает большой объем работ, а также стоит дорого.

Какой бы вид опор вы ни выбрали, в завершение поверх них сооружается ростверк. Для заболоченных участков выполняется в виде железобетонного перекрытия.

Фундамент монолитный плитный – универсальный инструмент для возведения опоры дома в болотистой местности. Это дорого, но достаточно надежно. Основание получается плавающим, а большая площадь подошвы хорошо распределяет нагрузки со всех сторон. Это позволяет избежать деформаций здания и его отдельных элементов.

Как сделать плитный фундамент

Шаг №1. Перед заливкой плиты необходимо подготовить грунт под ней. Верхний слой снимается примерно на метр и насыпается подушка из гравия, камней и песка.Иногда его частично заменяют строительным мусором. Все тщательно смачивается и утрамбовывается. Такая песчано-гравийная подсыпка дает возможность грунтовым водам двигаться под подошвой, не задерживаясь, и меньше вспучиваться зимой.

Этап № 2. На подушку в качестве подложки наносится тонкий слой цементной смеси. Он должен сгладить поверхность щебня. Через 48 часов он высохнет и тогда можно будет класть утеплитель. Обычно для этого используют плиты пенопласта или пенополистирола толщиной 10 см.

Этап №3. Сверху укладывается несколько рядов рулонного гидроизоляционного материала, например, рубероида. Он не позволит почвенной влаге впитаться через капилляры в бетонное основание. А еще лучше использовать полимерные диффузионные мембраны. Они не только защищают бетон от воды снизу, но и благодаря своим паропроницаемым свойствам отводят влагу от него самого.

Шаг №4. Устанавливается опалубка. Съемный забор собирается из досок, скрепленных гвоздями, но можно использовать несъемные листы пенопласта, которые одновременно станут утеплителем.

Шаг №5. Арматуру для фундамента на болоте следует выбирать повышенной прочности, с диаметром стержней 12-16 мм. Формируется двухуровневая сетка с размером ячеек 15х15 см. Повязки изготавливаются из стальной проволоки.

Шаг 6. Заливка бетоном выполняется за один раз, чтобы внутри не образовались швы, ослабляющие конструкцию. Застывающую массу обрабатывают глубинным вибратором для удаления из нее воздуха. В завершение поверхность выравнивается виброрейкой.Доска будет сохнуть и набирать прочность не менее месяца. Чтобы процесс шел равномерно, участок накрывают пленкой ПВХ и время от времени увлажняют. Готовность фундамента можно определить с помощью того же полиэтилена: когда на нем перестанет оседать конденсат, процесс завершен.

Шаг 7. Сформированная плита должна быть защищена от влаги сверху и сбоку. обмазочная гидроизоляция . Она укроет бетон от промерзания и механических повреждений.

При маленьком бюджете очень сложно построить фундамент в болотистой местности. Даже на легких и сухих грунтах заливка опор занимает от 1/5 до 1/3 общей стоимости дома. Поэтому определиться с типом фундамента и строительных материалов нужно еще до покупки земельного участка, а для этого нужно иметь о нем полную информацию.

Ваш дом построен на болотистой почве? Расскажите о его строительстве и качестве построенного фундамента, оставив комментарий к статье.

Видео

• адрес: Болотный дом
• Алексей Калугин
• Жанр: Боевое фэнтези
• Лот: S.T.A.L.K.E.R.
• Жанр: 978-5-699-21490-7
• страницы: 83
• перевод: —
• Издательство: ЭКСМО
• адрес: 2008

Электронная книга

Район начинается с контрольной точки.

Все это знают. Войдите в область по-другому. Вы можете купить взятки.

Как сделать фундамент на болоте

Но это не защитит вас от фонового фото. Вы находите брешь в окрестностях. Но это не значит, что вы не выйдете на минное поле, когда перейдете терн.

Можно нанять неквалифицированного рабочего, чтобы он представлял очередную группу исследователей в районе, а на дороге, как бы случайно свернув не в ту сторону.Но это не спасет вас от кровопролития, которое лежит между руинами. А еще, если повезет, то непонятно, что Acid Mist Pack для Blind Dogs обойдет не туда, очередной Burst происходит по расписанию, а не накануне, когда никто не ждет и тени из Dark Stalker не появятся. быть затронуты, однако. думает, что ты уже мертв.

Потому что все начинается. Регион живет по своим законам, с которыми нельзя считаться. Это просто так реально…

При покупке земельного участка под строительство здания необходимо учитывать расположение грунтовых вод, а также был ли этот участок ранее заболоченным. К сожалению, не всегда удается вовремя распознать «опасную» зону, а порой не высокая цена или живописный уголок природы заставляет нас, закрыв глаза на вопиющий недостаток, все-таки обзавестись болотистой местностью.

На самом деле все не так уж и плохо, современные технологии строительства позволяют возводить строения даже на заболоченной местности, либо в непосредственной близости от грунтовых вод.

Болотистая почва имеет неоднородную, многослойную структуру, состоящую из суглинка, песка, торфа. Это очень капризный, коварный грунт для постройки, так как разные его слои имеют разную плотность и водонасыщенность. Чтобы дом прослужил вам долгие годы, необходим прочный и качественный фундамент.

Перед тем, как начать строительство фундамента на болоте своими руками, необходимо на своем земельном участке провести геологические исследования грунта, причем подойти к этому вопросу нужно со всей серьезностью, так как от этого будет зависеть очень многое.

Исследование почвы

С помощью ручного зонда необходимо пробурить несколько скважин в районе строительства и взять пробы породы.

Лучше всего это делать весной, когда почва максимально насыщена влагой. Так как самостоятельно оценить состояние грунта практически невозможно, обратитесь за точными показаниями в инженерную компанию.

Внимание!

Обязательно учитывайте глубину промерзания! Фундамент, расположенный на небольшой глубине, где промерзает грунт, очень быстро начинает разрушаться.Это связано с тем, что вода при замерзании расширяется, нарушая структуру грунта и материала фундамента.

Для небольшой бревенчатой ​​постройки глубина колодцев должна быть более пяти метров, а для тяжелых конструкций, кирпичных или каменных, не менее восьми метров.

На основании информации, полученной в результате исследований, вы сможете определить, какой тип фундамента вам больше подходит.

Фундамент – самая затратная и трудоемкая часть здания, и если вы решили построить своими руками фундамент, который будет располагаться на болоте, не стоит экономить на материалах и услугах профессиональных геологов.

Свайный фундамент

Свайный тип фундамента разработан специально для строительства на «проблемных» участках.

Этот тип конструкции имеет ряд преимуществ перед остальными.

Свайный фундамент самый дешевый.

2. Данная конструкция допускает значительную неровность участка и неравномерность грунта. Использование свай разного размера позволяет сгладить сильные уклоны.

Специальная обработка свай на производстве позволяет им быть устойчивыми к коррозии, что крайне необходимо при возведении фундамента на болоте своими руками, так как эксплуатироваться они будут в достаточно агрессивной среде.

4. Скорость строительства. Вам не придется делать поправку на погодные условия, к тому же само возведение свайного фундамента не займет много времени, так как не придется ждать высыхания и затвердевания бетонного раствора.

Прочность и долговечность.

Какой фундамент лучше всего подходит для водно-болотных угодий?

Благодаря особенности своей конструкции, она прослужит вам очень долго без сильной усадки, даже при таком капризном и неустойчивом грунте.

Для работ на заболоченных территориях применяют сваи длиной не менее двадцати пяти метров.

Погружают в грунт двумя способами: вдавливанием, а также вибрацией. Для первого случая применяют забивные, а для второго – винтовые сваи. Самое главное, чтобы основание сваи ушло в устойчивый участок грунта, минуя грунтовые воды и песок. Обвязка такого фундамента производится железобетонными опорами.

Плитный фундамент

Плитный фундамент незаменим, если вы решили построить добротный дом из камня, так как он выдерживает большие нагрузки и резкие перепады температур.

Он, конечно, намного дороже всех остальных конструкций, но его конструкция такова, что равномерное распределение массы всего здания на поверхность не позволит конструкции провисать под воздействием различных погодных условий (грунта промерзание), а расположенная в его основании песчано-гравийная подушка будет легко пропускать грунтовые воды. ниже самой конструкции, не повреждая ее. Такие монолиты еще называют плавучими фундаментами. Прежде чем приступить к строительству такого фундамента на болоте своими руками, нужно тщательно подготовить место.

Очистите строительную площадку от всех видов растительности, такой как деревья, кустарники, ветрозащитные полосы, если таковые имеются.

2. Выкопать котлован под будущий фундамент. На заболоченных почвах не нужно снимать большой слой грунта. Устройство подвала не может быть и речи.

3. Провести работы по осушению котлована. Если воды не слишком много, можно использовать дренажную систему, но при обилии влаги иногда приходится использовать насосы.

В осушенную яму на дно уложить слой песка и хорошо утрамбовать.Сверху песок покрывается слоем гравия. Это создаст песчаную подушку, которая предотвратит размывание фундамента вашего дома грунтовыми водами.

5. Покройте песок и гравий двумя или тремя слоями гидроизоляционного материала, например, рубероида.

6. Изготовить опалубку для заливки бетонной смеси.

Размер монолита должен быть соизмерим с периметром будущего строения. Чтобы правильно рассчитать толщину такого фундамента, обратитесь к специалисту.Не следует действовать, полагаясь только на собственные силы и знания.

Соорудить арматурный каркас из металлических прутьев толщиной не менее двенадцати миллиметров.

8. Приготовить необходимый объем бетонного раствора и залить его в опалубку.

Следите за равномерностью заливки бетона, избегайте образования пустот.

9. Полученная плита должна хорошо затвердеть и высохнуть в течение нескольких дней при благоприятных погодных условиях.

После высыхания доски демонтировать использованную опалубку.

Ленточный тип фундамента

Его еще называют мелким. Если вы решили построить фундамент такого типа на болоте своими руками, вам необходимо знать, что по сравнению с вышеперечисленными конструкциями это самый недорогой фундамент, но он подходит только для легких деревянных строений.

Его эффективность обусловлена ​​отличной дренажной системой и отводом лишней влаги.

Предварительно расчистив место под строительство, начинаем закладывать фундамент.

1. Для того, чтобы заложить этот вид фундамента, действуйте по схеме, аналогичной той, по которой возводится монолитный фундамент, только вместо котлована придется вырыть траншею нужной формы вокруг периметр будущего здания.

Как и в предыдущем случае, насыпается песчаная подушка.

3. Опалубка и арматурный каркас сооружаются в виде траншеи.

4. Позаботьтесь об эффективном оттоке воды, соорудите дренаж.

5. Залить бетонный раствор и дождаться его высыхания.

6. После просушки и демонтажа опалубки сделать необходимую гидроизоляцию.

Фундамент на болоте своими руками готов, можно приступать к возведению стен.

Если вы все сделали правильно, соблюдая все необходимые меры, то для вас сбудется поговорка: «мой дом — моя крепость».

Удачи в строительстве.

Видео

Предлагаем вашему вниманию видео об особенностях фундамента дома на болотистом грунте, с какими проблемами вы столкнетесь и как их решить.

Дом можно построить в любом районе. Хорошо, если есть устойчивый грунт и можно произвести установку фундамента по обычным стандартным нормам и требованиям. Другое дело неустойчивые, заболоченные грунты. Здесь требуются дополнительные затраты не только на оборудование, но и на правильное проектирование с учетом специфики строительной площадки.

Болотистая местность — не самая подходящая основа для строительства. Но и здесь при соблюдении всех норм и требований можно вывести качественный прочный фундамент, который долгие годы будет служить надежной основой дома.Главное требование – правильная технология устройства фундаментов на неустойчивом, влажном грунте.

В статье подробно описано, какое основание выбрать для фундамента на заболоченном грунте при планировании строительства в таком проблемном месте.

Типы фундаментов и их плюсы и минусы

Заболоченный грунт — непростая основа для фундамента. При этом могут быть применены два типа фундамента: свайный и плитный.

Свайный фундамент армируют металлическими или бетонными сваями, плитный фундамент выполняют в виде монолитной железобетонной плиты, которая заливается на песчано-гранитную подушку.

Платформа

Плитный фундамент предназначен для обеспечения равномерной нагрузки здания на все основание плиты.

Такое основание выдерживает большие нагрузки и используется не только в индивидуальном, но и в промышленном строительстве.

Плитная технология применима на сильно заболоченных грунтах, неравномерно сжатых грунтах, при высоком подходе грунтовых вод.

Однако недостатком такого фундамента является нецелесообразность установки его в местах уклонов.При наличии даже небольшого уклона плита может «скользить». К особым преимуществам плитного фундамента можно отнести его высокую несущую способность. Единственным недостатком здесь является повышенный расход материалов, что для индивидуального строительства является весьма болезненным фактом.

Для заливки такого основания фундамента потребуется в несколько раз больше арматуры и бетона, чем при устройстве фундамента на твердых грунтах, что, естественно, повлечет увеличение всей конечной стоимости здания.

Свая

Установка свайного фундамента на заболоченном участке более целесообразна и имеет свой плюс в сторону неровностей рельефа.

Сваи можно размещать в любом труднодоступном месте, на склонах, на любом технически сложном грунте. Среди преимуществ фундамента на сваях не только его установка в труднодоступных местах со сложным рельефом и неустойчивым грунтом, преимуществом является скорость установки свай и доступная цена.

Мнение, что свайный фундамент больше подходит для небольших легких конструкций, неверно.При увеличении числа опор достигается наибольшая несущая способность основания, ничем не уступающая по параметрам плитному основанию.

Однако это увеличит стоимость такого фундамента и его стоимость будет равна стоимости плиты. При возведении усиленных, тяжелых конструкций всегда следует учитывать этот факт, если речь идет об экономической эффективности свайного фундамента.

Подготовительный этап

На первом этапе строительства проводится полномасштабное исследование грунта.

Для этого может использоваться ручной зонд, с его помощью берут пробы грунта. Этот метод используется при строительстве легких деревянных зданий и сооружений.

Зонд опускается в скважину глубиной 5 м. При капитальном строительстве каменных или кирпичных домов требуется серьезная геологоразведка.

При этом глубина замеров 8-10м. Колодцы для замеров располагают по углам будущей конструкции. Таких измерений (скважин) должно быть не менее четырех.Определить показатели состава грунта и глубины его слоев; уровень, количество и состав грунтовых вод. Нужен еще один показатель – это температура промерзания почвы.

Верхние слои заболоченной почвы в основном торфянистые.

Могут следовать глина и песчаник. Торф представляет собой пористый, совершенно рыхлый материал с низким сопротивлением сжатию и повышенной неустойчивостью. При малой толщине слоя торф удаляют и основание фундамента укладывают на нижние твердые породы.Это неглубокий фундамент. Его особенностью является расположение плиты под фундаментом выше точки промерзания грунта.

Как построить фундамент на болоте

Эта база подходит для легких зданий.

Мелкозаглубленный фундамент устраивают так, чтобы он мог незначительно подниматься и опускаться при процессах пучения, происходящих в грунте.

Благодаря этому не трескается и сохраняет форму. Эта база не распространяется на кирпичные и каменные дома.Если слой торфа на участке под строительство достаточно глубокий (более 5 метров), необходимо усилить фундамент сваями.

Слой торфа – не единственная проблема при строительстве фундаментов в болотистой почве.

Вторая проблема — близко расположенные грунтовые воды. Есть два способа решить эту проблему:

• понизить уровень воды;
• поднять сайт.

Устройство дренажной системы позволяет значительно снизить уровень грунтовых вод.Для отвода воды со строительной площадки выкапывают траншеи глубиной около двух метров, всю дренажную систему ведут в дренажные колодцы. В траншею насыпается слой щебня, на него укладываются дренажные трубы. Дренажную воду из колодцев откачивают погружными насосами.

Чтобы поднять площадку, необходимо сделать насыпь из камня и песка.

Для этого снимите верхний, слабый слой почвы и засыпьте участок слоем камня и песка. Такая насыпь тщательно утрамбовывается и уплотняется катками.

Технология устройства плитного фундамента

Плитный фундамент должен быть выполнен с соблюдением всех норм по следующей принципиальной схеме:

1. Удаление слоя почвы.

   Глубина 1 м.

2. Устройство насыпи (подушки) из смеси гравия, камня и песка. Насыпь утрамбована и произведена бетонная подготовка.
3. Покрытие с гидроизоляцией и теплоизоляцией.
4. Изготовление каркаса из арматуры.Обвязка каркаса деревянной отмосткой.
5. Заливка каркаса бетоном и его последующая трамбовка промышленным вибратором.
6. Выравнивание поверхности правилом.

Схема установки плитного фундамента

Устройство свайного фундамента

Главное здесь — сваи.

Могут быть только железобетонными и комбинированными. Есть три типа свай:

• винт металлический;
• забивной железобетон;
• скучно.

Буронабивные сваи с асбестоцементной опалубкой монтируются только при осушении базового слоя грунта.

Обладают достаточно хорошей несущей способностью. Винтовые металлические сваи по своим несущим характеристикам несколько уступают буронабивным, но обладают высокими монтажными качествами: быстрый и простой монтаж, удобство транспортировки.

Схема фундамента из буронабивных свай

Отличительной особенностью винтовых опор является возможность наращивания их до необходимой длины.

Забивные сваи устанавливаются с помощью сваебойной техники. В то же время не всегда есть возможность использовать тяжелую технику в индивидуальном строительстве.

Основными критериями расчета количества опорных свай являются вид и величина нагрузки. Независимо от типа сваи можно устанавливать в следующем порядке:

1. Ряды под стены.
2. Одноместный под опорой.
3. Кусты под колонны.
4. По полям с сильными вертикальными нагрузками.

Все расчеты длины и объема свай выполняются по данным геологоразведочных работ в соответствии со строительными нормами и правилами.

Нижние концы свай должны упираться в твердый грунт. Следует отметить, что на каждом из рассматриваемых оснований может быть установлен любой жилой дом в болотистой местности. Для возведения дома подходит любая из строительных технологий, ограничения могут быть связаны только с условиями эксплуатации возводимого здания.

В заключение следует отметить, что не все строительные материалы подходят для строительства зданий во влажных помещениях. Например, при повышенной влажности не рекомендуется использовать пенобетон, керамзитобетон, газобетон из-за сильной гигроскопичности материала.

Брус тоже не самый лучший материал… На заболоченных участках лучше всего возводить кирпичные, каменные или каркасные дома… Но главное правильно и абсолютно точно заложить фундамент.В большей степени именно благодаря этому построенный по всем правилам дом прослужит долго и надежно.

Домик гнома, построенный на болоте

Дом на болоте… Одна из этих фраз звучит как название злого романа.

Какой фундамент лучше для строительства своими руками на болотистой местности?

Очевидно, люди плохо себя чувствовали в местах, непригодных для жизни. Но, как говорится, сколько людей, столько и мнений.Сейчас возвращение к природе стало устойчивым трендом в современном ландшафтном дизайне. Некоторые немного удивляются банальному «возвращению» и стремятся поразить зрителей замками, где человек ходил долго и не хотел.

Кто-то может горячо спросить: в Европе создают искусственные болота, у них нет денег на эти цели! При этом ключевое слово «создать» уходит в фон.

И зря! Тем, кто хочет поместить свою лягушку в оригинальные джунгли, следует помнить, что облака не гости.И никакие замыкания не помогут, и химия будет бессильна. Почувствовать человека можно за три километра. Ну, постоянно собирая quakewatch, вы заставите этот «нерегулярный» звук звенеть в ушах.

Конечно, искусственное скашивание животных в Европе и особенно в большинстве случаев — это некая эстетика, граничащая с мазохизмом.

Теперь — главное.

Тем, кто все-таки решил испытать свои силы и, как вернуться к истокам, построить дом на болоте, следует знать, что проблема грунта бывает разная: в горном торфе моховой, осоковый болотно-зерновой, смешанный и т.д.

Для каждого отверстия нужны свои отверстия. Во-первых, необходимо провести тщательный поиск подходящего места, так как живописный вид часто простирается там, где вы не можете его построить. Авторитетная экспертная группа специалистов тщательно исследует грунт и бесплатно дает рекомендации по технологиям устройства фундамента.

Единственный «эконом» в том, что нецелесообразно приспосабливать подвал из-за близкого расположения грунтовых вод. Кстати, эта функция значительно усложнит конструкцию и повлияет на ее время.Например, весну придется пропустить. Нужно дождаться времени, когда неизбежно грунтовые воды будут зависеть от непредсказуемой зимы и лета прошлого.

И все же это не серьезная проблема, хотя для ее решения необходимо регулировать стационарную систему водоотведения — желоба, трубы и т.д.

Настоящая тайна — это выбор какой-то основы.

Традиционная технология, мансардный дом и так называемая плавающая палуба. Те, кто хочет упростить этот процесс, предпочтут меньше гарантированных «устаревших» методов.Это правда и потребует дополнительных вложений: асбестоцементные плиты, камни, дренажные трубы, специальные связующие растворы. Экономить деньги? Едва ли! Как бы она ни проглотила его, она не взяла мать в утробу во время ее сосущего потока.

Можно пойти на более «экологичный» вариант — дом на чердаке.

Но вопросов больше, чем ответов. Пилы не нужны обычные солдаты. Специальный заказ, спецзаказ? Вам нужен профильный метод. Набираем ли мы художников? Три и расположение места работы? Кроме того, заболоченная почва имеет свойство вспучиваться и сжиматься.Таким образом, дневные пилоты не могут вечно «ходить», чтобы иметь возможность говорить.

Наконец, самый безопасный вариант — плавающая земля.

«Подошва» здесь — монолитная плита, перекрывающая всю площадь под домом. Это своего рода художественная гамма. Простота и усилия невероятны. Кроме того, никто не может остановить отек и усадку вертикального болота.

Так что, овчина, этот возврат к естественной иммунизации может не стоить свеч.

И никогда предки не стремились дышать не особо активным болотным воздухом, и вместо хлеба что-то выращивать — нетребовательное зерно.В случае крайней необходимости. Ну а если кто-то постоянно ищет совсем уж болото, то эта идея с улыбкой, с помощью мультяшной аллегории: Баба Яга в таком случае не против!

Мы уже писали о разных типах фундамента, как их строить, утеплять, армировать, как конструкция фундамента зависит от типа грунта на участке и т. д. Но когда планируется строительство дома, многим просто некогда заниматься разобраться во всех тонкостях строительства. Каждый хочет получить ответ на свой конкретный вопрос.

В этой статье мы рассмотрим актуальную для многих тему. выбор фундамента на заболоченных осушенных грунтах .

Болотный фундамент

Конечно делать фундамент в таком болоте как на фото слева не стоит.

Сразу скажем, что закладка фундамента на таких грунтах наиболее затратна. Вам придется потратиться не только на прочный армированный фундамент, но и на его серьезное утепление и на создание надежной дренажной системы.

Начнем по порядку.

Всего существует три типа фундаментов:

• Пластина;
• Лента;
• Свайные или иным образом столбчатые;

Все три типа можно строить в болотистой местности, но с определенной технологией.

Рассмотрим каждый тип фундамента и сооружения для таких грунтов.

Плитный фундамент

Это самая надежная и оптимальная для таких грунтовых условий основа, которая в последнее время набирает все большую популярность.

Как следует из названия, представляет собой монолитную армированную плиту.

Такой фундамент можно закладывать под любые постройки — гаражи, дачи, легкие каркасные и тяжелые кирпичные дома.

Основное преимущество плитного фундамента в том, что его несущая способность практически не зависит от типа грунта под ним. Будь то осушенное болото, насыпь или пучинистый грунт, печь надежно удержит весь дом и не даст ему рухнуть.

Такой фундамент часто называют плавучим.

Все дело в том, что когда грунт усаживается или вздымается, плита поднимается и опускается вместе с ним, поэтому в стенах дома не возникает разрушительных сил.

Этот фундамент можно сравнить с плотом на воде. Неважно, насколько сильны волны. Плот всегда останется целым, если его правильно собрать.

Еще одним преимуществом такого фундамента является то, что он является полом первого этажа.

Достаточно его утеплить или уложить так называемые теплые полы.О том, как укладывать деревянные полы или как устроен электрический и водяной теплый пол, можно узнать из наших статей, расположенных в разделе «Полы».

Но как всегда чудес не бывает. Такое основание является наиболее материалоемким и дорогим.

В данной статье мы не будем подробно рассматривать конструкцию плитного плавающего фундамента. Для каждого типа строения плита будет разной толщины и дизайна.

Одни плиты нуждаются в утеплении, например, для жилого дома, а другие, например, для гаража, в таком утеплении не нуждаются.

Плитный фундамент под газобетонный дом

Фундамент — монолитная плита под гараж

Ленточный фундамент на болоте

Это самая распространенная база, с которой знакомы многие.

Традиционно такой фундамент закладывали на глубину промерзания грунта, чтобы избежать воздействия сил морозного пучения. Такая глубина оправдана, если вы собираетесь делать подвал или цокольный этаж. А как же болотистая водонасыщенная местность.

Первый …Надо понимать, что на заболоченных грунтах с таким фундаментом делать подвал нежелательно.

Рано или поздно в него проникнет вода, какую бы гидроизоляцию вы ни делали.

Второй … Вовсе не обязательно закапывать фундамент на глубину промерзания, тем более на таких грунтах. Сейчас есть строительный ленточный фундамент, у которого глубина закладки выше точки сезонного промерзания. Такой фундамент называется мелкозаглубленным.

Небольшая глубина достигается выемкой просадочного грунта, устройством песчаной подушки, утеплением грунта вокруг фундамента и устройством дренажной системы.

Благодаря утеплению грунт под фундаментом промерзает на меньшую глубину, а дренажная система осушает грунт под всей конструкцией. А как известно, пучение почвы происходит при замерзании воды в ней. Таким образом, мы удаляем воду из-под основания или предотвращаем промерзание грунта, а лучше и то, и другое вместе.

Основным преимуществом является меньший расход материала при высокой надежности.

Так как грунт болотистый, для придания конструкции жесткости мелкозаглубленный фундамент должен быть монолитным и армированным.

При выполнении этих условий получается как бы плавающий фундамент, аналогичный по свойствам и принципу действия плите.

Более подробно конструкция рассмотрена в статье «Фундамент мелкозаглубленный ленточный»

Свайный фундамент

Этот тип фундамента считается самым экономичным и быстровозводимым.Он представляет собой зарытые в землю столбы, поэтому его часто называют столбчатым.

Для обычной незаболоченной местности такие сваи устанавливаются на глубину сезонного промерзания.

Для заболоченной местности такой подход не корректен.

Многие спросят почему?

Все дело в почве, которая характерна для болотистых грунтов. Как правило, это просадочные грунты, торфяники, которые под давлением фундамента могут сильно сжиматься.

Взгляните на картинку ниже, на которой схематически изображен дом в осушенном болоте.Основания столбов находятся на промерзающей глубине. Как видите, под одним столбом небольшой слой торфа 40 см, а под другим 80 см.

В данном конкретном случае торф при намокании и под тяжестью дома начнет сильно давать усадку.

Его степень сжатия достигает 50%. Получается, что одна свая вошла в землю на 20 см, а другая на 40 см. Окончательное падение составило 20 см.

Как вы думаете, что в этом случае будет с домом?

Поэтому есть одно очень важное правило.

Свайные и столбчатые фундаменты на болотах должны устанавливаться на твердом грунте. В нашем примере на 40 и 80 сантиметров ниже.

В разной длине ворса нет ничего плохого. Главное, чтобы у них была прочная опора.

Исследование почвы

Чтобы найти прочную опору в болотистой местности, необходимо изучить грунт под будущим строением. Сделать это самостоятельно достаточно сложно.

Так для небольших каркасных или бревенчатых домов необходимо подбирать грунт по углам будущего строения на глубину до 5 м.Для более тяжелых каменных домов глубина разведки увеличивается до 8-10 м.

Даже если вам удалось снять грунт с необходимой глубины, вне лаборатории провести оценку достаточно сложно. Погрешность будет достаточно высокой, что в свою очередь приведет к перерасходу материалов.

Если нам не удалось вас переубедить и вы твердо решили построить собственный дом на болотистой местности с использованием столбчатых фундаментов, то начать нужно с изучения грунта.

Это один из самых важных этапов.

Разновидности столбчатых оснований

По способу монтажа существует несколько видов такого основания.

Винтовые сваи .

Вкручиваются в землю с помощью механизированной техники или вручную. В последнее время они набирают популярность благодаря скорости монтажа и простоте монтажа.

• Для установки таких свай достаточно двух человек.
• Время установки не более двух дней.
• Их можно вкручивать в любое время года.
• После установки можно сразу приступать к строительству дома.

Подробнее читайте в статье «Установка винтовых свай»

Стойки, изготовленные сверлом .

Это самая экономичная технология изготовления свай. Для этого понадобится бур, с помощью которого в почве делаются отверстия необходимой глубины и ширины.

На болоте, где глубина залегания твердых слоев земли может достигать более 10 м, при использовании ручного бура могут возникнуть трудности, т. к. им довольно сложно пробурить более 2 м.На помощь может прийти техника, которая часто используется для бурения скважин на воду.

Сваи забивные .

Применяются в основном для строительства высотных домов, реже при строительстве коттеджей.

Сам принцип установки достаточно прост. Берут готовую железобетонную сваю, которую забивают в землю на нужную глубину.

Вбивать толстые армированные сваи в грунт вручную нельзя, поэтому применяют специальные установки, что делает применение забивных свай в частном домостроении затратным и нецелесообразным.

Надеемся, мы достаточно широко осветили тему установки и выбора фундамента на болоте.

Что выгоднее — заторфовать на всю глубину заболоченного грунта при ленточном фундаменте, поставить свайный фундамент или засыпать основание плитой с насыпью на основание?

Какой вариант строительства будет выгоднее — со стенами на основе гибких балок или с использованием хрупкого газобетона? Ответ будет разным для каждого конкретного случая.

Как сделать фундамент на болоте для дачи? Участок со слабозаболоченной почвой считается неблагоприятным вариантом для строительства постройки по почвенным условиям. Строить жилье можно на любом грунте, нужно только все делать правильно.

Водно-болотные угодья характеризуются сильно сжимаемой почвой. В эту группу входят:

• песок рыхлый и супесь, насыщенные водой и имеющие текучую консистенцию с пористостью более сорока одного процента;
• суглинки пористостью более пятидесяти процентов и глины пористостью более 52 процентов;
• грунты песчаного и глинистого типа.Относится к почвам, содержащим в своем составе менее половины органического вещества;
• торф, содержащий в своем составе более половины органических веществ;
• ил, характеризующийся высокой пористостью насыщенного осадка, образуется вследствие микробиологических изменений в водоемах. По пористости она достигает шестидесяти процентов.
• Сапропель – водонасыщенный шлам, содержащий более одной десятой части органического вещества и имеющий пористость до трех четвертей.

Все вышеперечисленные грунты характеризуются высоким уровнем влажности — до восьмидесяти процентов, и недостаточной несущей способностью от массы здания.

Заболачивание

Этот процесс может иметь естественное или искусственное происхождение. Она может осуществляться в результате деятельности человека. В некоторых случаях процесс проводят по окончании строительства.

Искусственный сорт может привести к:

• повышению общего уровня почвы при строительстве дорог в населенном пункте и при проведении строительных работ на ближайших территориях.Результатом этого является нарушенный сток воды естественного происхождения с участков, расположенных ниже;
• Строительство забора на монолитном фундаменте ленточного типа без законченного водопропуска.
• отсутствие стока ливневых вод на участке или в зоне населенного пункта;

Искусственное заболачивание может иметь место в течение длительного периода времени. Высокий уровень влажности и грунтовых вод делает почву подверженной сильному пучиниванию.

Здания, построенные на слабом грунте, подвержены повышенной вероятности обрушения из-за значительной осадки и неравномерной деформации грунта.

Даже жесткий фундамент не спасет здание от постепенного затопления болотом. Под давлением здания вода постепенно выдавливается из пористого грунта, а грунт под зданием уплотняется, способствуя проседанию конструкции.

Слой слабых заболоченных грунтов на разных участках характеризуется разной мощностью. Например, в одном месте слой может не превышать даже одного метра, а в другом показатель в десять раз больше.Ниже слоя заболоченных грунтов, как правило, залегает слабосжимаемый грунт с вполне приемлемыми для строительства характеристиками.

Несущие характеристики слабых грунтов можно улучшить различными способами:

• заменой болотного типа подушкой из непучинистого грунта. Замена производится под подошву фундамента на всю толщину слоя при необходимости или только частично;
• выполнение фундамента на насыпи из грунтов, не подверженных пучинистости;
• уплотнение грунта, расположенного под фундаментом;

Строительные правила не допускают опирания основания здания на слабый грунт.Поэтому подушка и насыпь являются важными элементами конструкции фундамента в случае слабых грунтов.

Нюансы сооружений на слабых грунтах

При строительстве болот проводятся конструктивные мероприятия по уменьшению наносов за счет снижения строительного давления. Для того чтобы уменьшить чувствительность коробки здания к неравномерной деформации, повышают гибкость или жесткость силового каркаса здания.

С целью снижения удельного давления здания на слабый грунт и повышения жесткости или гибкости каркаса применяют следующие мероприятия:

• увеличение площади фундаментальной опоры на грунт за счет плиты или ленточная основа с расширением подошвы;
• повысить жесткость фундамента за счет возведения монолитного железобетонного основания.Дополнительным способом выполняется монолитная железобетонная плита, жестко связанная с цокольным основанием;
• повышается пространственная жесткость каркаса здания за счет размещения монолитного железобетонного пояса параллельно перекрытиям этажей и армирования кладки стен из камня;
• использовать свайный фундамент, опирающийся на нижележащий слой грунта.

На мягком грунте лучше всего строить здания из конструкции с легкими или гибкими характеристиками.Цена такого фундамента будет значительно меньше, чем в случае непрочных построек из каменного материала.

При выборе конструкции фундамента и конструктивных особенностей строительной коробки все сводится к определению наиболее выгодного варианта для тех или иных условий при строительстве.

Любой руководитель строительной компании обычно старается навязать клиенту наиболее выгодный для компании вариант. Чтобы не потерять заинтересованного лица, могут предложить очень доступный вариант строительства, результаты которого, скорее всего, разочаруют застройщика.

Стоит учесть предпринятые проектировщиками меры, позволяющие строить здание на болотистой почве.

Для улучшения строительных свойств грунта в фундаменте:

• провести частичную перекопку. Срежьте растительный слой почвы, толщиной не более тридцати сантиметров. Образовавшуюся канавку засыпают песчано-гравийной подушкой.
• сделана насыпь. Грунт в насыпи укладывается слоями.Под массой насыпаемого грунта нижние слои мягких грунтов уплотнятся и осядут. К строительным работам лучше всего приступать как минимум через полгода после заливки, чтобы оседание полностью стабилизировалось.

После установки фундамента из плит выполняется также планировочная отсыпка грунта. Для этой цели можно использовать любую почву.

Строительство здания на насыпях влияет на общий подъем уровня поверхности, а также обеспечение отвода талых и дождевых вод от здания и с площадки.

Высота может быть уменьшена путем использования большей толщины песчаной подушки, чтобы общая толщина насыпного материала подушки, а также насыпи оставалась неизменной.

Важно не забывать, что подушке достаточно сложно заполнять и уплотнять грунт в водной среде.

Способы основания болотных построек:

С целью уменьшения давления здания на грунт применяется фундамент в виде плит — монолитная железобетонная плита в основании всей площади дом.При этом его размеры больше и выходят за пределы здания сантиметров на тридцать со всех сторон.

Фундаментальная жесткость увеличивается за счет установки железобетонных цоколей. Он соединен арматурными выходами с фундаментной плитой.

Перекрытие железобетонным в верхней части цоколя увеличивает жесткость. Единую структуру нижнего пространства можно назвать вполне жестким основанием для каменных построек.

Для зданий со стенами, в основу которых положен газобетон, кладку каждой стены армируют, а в районе перекрытия пола устраивают монолитный пояс из железобетона.В случае благоприятного грунта объемы подушки и насыпи, а также железобетонного основания могут быть уменьшены.

В случае благоприятного грунта объемы подушки и насыпи, а также железобетонного основания могут быть уменьшены.

Широкое распространение получил утепленный плитный фундамент. В этом случае под монолитно-плиточный вариант укладывается утеплитель, каждое ребро жесткости направлено вниз, к земле. Фундаментная плита используется в качестве основания для стен и полов на первом этаже.К недостаткам этого варианта можно отнести недостаточно высокое основание. С учетом сильного снежного покрова в большинстве климатических зон Российской Федерации, из-за этого увеличивается вероятность намокания нижних частей стен здания.

Если говорить об армокаркасе, то он, как правило, включает в себя верхнюю и нижнюю арматурную сетку и вертикальные связи между ними. Количество арматурных стержней и их размеры определяются расчетным путем.

При строительстве кирпичных многоэтажных зданий со сложными грунтовыми условиями гораздо выгоднее использовать сваи.

При слабом грунте с толщиной слоя менее трех метров рекомендуется прибегать к строительству здания на сваях буронабивного или винтового типа, где опорой служит малосжимаемый слой грунта расположен ниже.

Дом со стенами каркасного типа, как из бруса, так и из бревна, отличается большей гибкостью — способен выдерживать значительные деформации, чем превосходит любой каменный дом.

Такое здание можно построить практически без углубления.

Фундамент ленточного типа

Фундамент такого типа с небольшим заглублением предполагает использование единого пространственного жесткого каркаса. Для повышения жесткости также необходимо увеличить высоту фундаментной ленты, совмещенной с нижней частью. Широкая подошва размещена на аналогичном уровне земли. Подошва также должна быть размещена на подушке из песка и гравия.

Ширина основания фундамента выбирается с учетом массы расположенных выше элементов здания, снеговой нагрузки, а также учитываются несущие свойства грунта и толщина подушки.

Под самонесущими стенами здания, не опирающимися на перекрытие и стропила крыши, ширину подошвы уменьшают до пятидесяти сантиметров.

Такие размеры выбраны по определенным причинам. Как пример, для стен из бруса толщиной пятнадцать сантиметров, который опирается на балочное основание длиной 12-15 сантиметров, для этого достаточно тридцати сантиметров ширины нижней части. Для более толстой стенки следует увеличить ширину нижней стенки.Его не следует проводить на большой высоте, так как вероятна потеря устойчивости конструкции.

Высота цоколей выбирается из следующих соображений:

• обеспечение необходимой жесткости фундамента;
• защита стен от влаги — деревянная стена должна располагаться над снежным покровом.

Как делается грунтовая подушка

Под фундаментную ленту роется траншея. Глубина траншеи при высоком уровне воды грунтового типа не должна превышать уровень воды на десять сантиметров.На дне траншеи уплотняется слой, представляющий собой щебень. Грунт песчаного типа укладывается в подушку слоями и имеет толщину не более двадцати сантиметров. Увлажнение и уплотнение механическим вибрационным устройством осуществляют послойно.

При ручной трамбовке грунт насыпают слоями не более десяти сантиметров. Благодаря небольшой толщине подушки ее не нужно поддерживать, чтобы стабилизировать осадку грунта. В конце можно приступить к возведению фундамента здания.

По ширине подкладка песочного типа должна быть несколько шире подошвы фундамента. Чем толще песчаная подушка, тем шире она должна быть. За счет достаточной широты увеличивается площадь приложения нагрузки от подошвы фундамента к подушке и впоследствии к естественному грунту.

Грунт земляной насыпи

Эта задача выполняется после обустройства основания. Лента последней, в пределах ширины траншеи, засыпается смесью песка и гравия.Вне границ траншеи для планируемой насыпи можно использовать любой грунт.

Высота насыпи принимается в пределах 20 — 50 сантиметров.

Повышенная отметка участка за счет выравнивающей грунтовой насыпи способствует:

• созданию благоприятных условий для отвода дождевых и паводковых вод от здания.
• уменьшение глубины промерзания естественных грунтов, результатом чего является уменьшение деформации, вызванной морозным пучением.
• увеличение глубины залегания грунтовых вод по отношению к уровню участка.

Водонепроницаемое покрытие по периметру нижней части здания должно отводить воду мимо песчаной насыпи. Бетонные покрытия лучше всего армировать стальной сеткой.

В состав армирующего каркаса ленточного фундамента для частных домов входят армирующие сетки сверху и снизу, а также вертикальные связи. Количество арматурных стержней и их размеры рассчитываются из расчетов.

Дом можно построить в любом районе. Хорошо, если есть устойчивый грунт и можно произвести установку фундамента по обычным стандартным нормам и требованиям. Другое дело неустойчивые, заболоченные грунты. Здесь требуются дополнительные затраты не только на оборудование, но и на правильное проектирование с учетом специфики строительной площадки. Заболоченная местность – не самое подходящее основание для строительства. Но и здесь при соблюдении всех норм и требований можно вывести качественный прочный фундамент, который долгие годы будет служить надежной основой дома.Главное требование – правильная технология устройства фундаментов на неустойчивом, влажном грунте. В статье подробно описано, какое основание выбрать для фундамента на заболоченном грунте, планируя строительство в таком проблемном месте.

Заболоченный грунт — непростая основа для фундамента. При этом могут быть применены два типа фундамента: свайный и плитный. Свайный фундамент армируют металлическими или бетонными сваями, плитный фундамент выполняют в виде монолитной железобетонной плиты, которая заливается на песчано-гранитную подушку.

Платформа

Плитный фундамент предназначен для обеспечения равномерной нагрузки здания на все основание плиты. Такое основание выдерживает большие нагрузки и используется не только в индивидуальном, но и в промышленном строительстве.

Плитная технология применима на сильно заболоченных грунтах, неравномерно сжатых грунтах, при высоком подходе грунтовых вод. Однако недостатком такого фундамента является нецелесообразность установки его в местах уклонов. При наличии даже небольшого уклона плита может «скользить».К особым преимуществам плитного фундамента можно отнести его высокую несущую способность. Единственным недостатком здесь является повышенный расход материалов, что для индивидуального строительства является весьма болезненным фактом.

Для заливки такого основания фундамента потребуется в несколько раз больше арматуры и бетона, чем при устройстве фундамента на твердых грунтах, что, естественно, повлечет увеличение всей конечной стоимости здания.

Свая

Установка свайного фундамента на заболоченном участке более целесообразна и имеет свой плюс в сторону неровностей рельефа.Сваи можно ставить в любом труднодоступном месте, на склонах, на любом технически сложном грунте. Среди преимуществ фундамента на сваях не только его установка в труднодоступных местах со сложным рельефом и неустойчивым грунтом, преимуществом является скорость установки свай и доступная цена.

Мнение, что свайный фундамент больше подходит для небольших легких конструкций, неверно. При увеличении числа опор достигается наибольшая несущая способность основания, ничем не уступающая по параметрам плитному основанию.Однако это увеличит стоимость такого фундамента и его стоимость будет равна стоимости плиты. При возведении усиленных, тяжелых конструкций всегда следует учитывать этот факт, если речь идет об экономии свайного фундамента.

Подготовительный этап

На первом этапе строительства проводится полномасштабное исследование грунта. Для этого может использоваться ручной зонд, с его помощью берутся пробы грунта. Этот метод используется при строительстве легких деревянных зданий и сооружений.

Зонд опускается в скважину глубиной 5 м. Капитальное строительство каменных или кирпичных домов требует серьезных геологических изысканий. При этом глубина замеров составляет 8-10 м. Колодцы для замеров располагают по углам будущей конструкции. Таких измерений (скважин) должно быть не менее четырех. Определить показатели состава грунта и глубины его слоев; уровень, количество и состав грунтовых вод. Нужен еще один показатель – это температура промерзания почвы.

Верхние слои заболоченной почвы в основном торфянистые. Глина и песчаник могут следовать. Торф представляет собой пористый, совершенно рыхлый материал с низким сопротивлением сжатию и повышенной неустойчивостью. При малой толщине слоя торф удаляют и основание фундамента укладывают на нижние твердые породы. Это неглубокий фундамент. Его особенностью является расположение плиты под фундаментом выше точки промерзания грунта. Эта основа подходит для легких построек.

Мелкозаглубленный фундамент устраивают так, чтобы он мог незначительно подниматься и опускаться при процессах пучения, происходящих в грунте.Благодаря этому он не трескается и сохраняет форму. Эта база не распространяется на кирпичные и каменные дома. Если слой торфа на участке под строительство достаточно глубокий (более 5 метров), необходимо усилить фундамент сваями.

Слой торфа – не единственная проблема при строительстве фундаментов в болотистой почве. Вторая проблема – близко расположенные грунтовые воды. Есть два способа решить эту проблему:

• понизить уровень воды;
• поднять сайт.

Устройство дренажной системы позволяет значительно снизить уровень грунтовых вод. Для отвода воды со строительной площадки выкапываются траншеи глубиной около двух метров, вся дренажная система выводится в дренажные колодцы. В траншею насыпается слой щебня, на него укладываются дренажные трубы. Дренажную воду из колодцев откачивают погружными насосами.

Чтобы поднять площадку, необходимо сделать насыпь из камня и песка. Для этого снимите верхний, слабый слой грунта и засыпьте участок слоем камня и песка.Такая насыпь тщательно утрамбовывается и уплотняется катками.

Технология устройства плитного фундамента

Плитный фундамент должен быть выполнен с соблюдением всех норм по следующей принципиальной схеме:

1. Удаление слоя почвы. Глубина 1 м.
2. Устройство насыпи (подушки) из смеси гравия, камня и песка. Насыпь утрамбована и произведена бетонная подготовка.
3. Покрытие с гидроизоляцией и теплоизоляцией.
4. Изготовление каркаса из арматуры. Обвязка каркаса деревянной отмосткой.
5. Заливка каркаса бетоном и его последующая трамбовка промышленным вибратором.
6. Выравнивание поверхности правилом.

Устройство свайного фундамента

Главное здесь — сваи. Они могут быть только железобетонными и комбинированными. Есть три типа свай:

• винт металлический;
• забивной железобетон;
• скучно.

Буронабивные сваи с асбестоцементной опалубкой монтируются только при осушении базового слоя грунта. Имеют достаточно хорошую несущую способность. Винтовые металлические сваи по своим несущим характеристикам несколько уступают буронабивным, но обладают высокими монтажными качествами: быстрый и простой монтаж, удобство транспортировки.

Отличительной особенностью винтовых опор является возможность наращивания их до необходимой длины. Забивные сваи устанавливаются с помощью сваебойной техники.В то же время не всегда есть возможность использовать тяжелую технику в индивидуальном строительстве.

Основными критериями расчета количества опорных свай являются вид и величина нагрузки. Независимо от типа сваи можно устанавливать в следующем порядке:

1. Ряды под стены.
2. Одноместный под опорой.
3. Кусты под колонны.
4. По полям с сильными вертикальными нагрузками.

Все расчеты длины и объема свай выполняются по данным геологоразведочных работ в соответствии со строительными нормами и правилами.Нижние концы свай должны упираться в твердый грунт. Следует отметить, что на каждом из рассматриваемых оснований может быть установлен любой жилой дом в болотистой местности. Для возведения дома подходит любая из строительных технологий, ограничения могут быть связаны только с условиями эксплуатации возводимого здания.

В заключение следует отметить, что не все строительные материалы применимы для построек во влажных помещениях. Например, при повышенной влажности не рекомендуется использовать пенобетон, керамзитобетон, газобетон из-за сильной гигроскопичности материала.
