Монолитная плита с ростверком: высокая надежность в любых условиях

Одним из наиболее популярных в последние годы вариантов является свайно ростверковый фундамент, который благодаря особенностям конструкции может устанавливаться на самые разные грунты.

Строительство фундамента такого типа состоит из нескольких этапов. После проведения земляных работ устанавливаются сваи, которые в данном случае исполняют роль основных опор и располагаются в местах, которым характерна наибольшая нагрузка: под углами здания и в местах пересечения простенков. Далее укладываются слои тепло- и гидроизоляции, монтируется опалубка для плиты и ростверка, выполняется монтаж каркаса из арматуры. Финальный этап – заливка бетоном – должен быть выполнен в беспрерывном режиме для обеспечения монолитности конструкции.

При правильном выполнении всех процессов, монолитно ростверковый фундамент будет демонстрировать превосходные показатели прочности и устойчивости даже при значительных нагрузках. Но, с другой стороны, неточности в расчетах или ошибки исполнения могут в самом скором времени негативно отразиться на прочности фундамента, поэтому доверять такие работы следует исключительно профессиональным исполнителям.

Цена строительства монолитной фундаментной плиты с ростверком (цоколем)

Размер плиты

150 мм

200 мм

250 мм

300 мм

400 мм

359 030

380 840

403 650

425 460

470 080

428 980

458 570

488 160

516 750

575 930

524 780

563 680

601 590

640 510

718 310

624 710

672 930

721 150

769 380

864 830

739 310

799 390

859 470

918 560

1 038 730

847 890

918 840

990 780

1062 720

1 206 610

1 018 720

1 106 060

1 191 410

1 276 740

1 447 420

1 153 140

1 252 880

1 352 620

1 452 360

1 651 840

1 319 670

1 432 810

1 547 940

1 661 080

1 889 350

В стоимость входят следующие работы с материалами:

• Геодезическая разбивка, разметка, вынос высотных отметок
• Механизированная выемка грунта с перемещением до 40 метров с планировкой или погрузкой на самосвалы (глубина выемки 300 мм)
• Укладка нетканного геотекстиля
• Устройство песчаной подушки под фундамент 300мм, послойное уплотнение с проливкой
• Установка закладных инженерных коммуникаций (вода, канализация)
• Монтаж/демонтаж опалубки
• Укладка пленки п/э технической
• Вязка (без сварки) арматурного каркаса плиты из стальной арматуры Ф12 АIII ш 200*200 в 2 слоя и ростверка из Ф16AIII ш 200
• Бетонирование плиты с ростверком (цоколем) с уплотнением глубинными вибраторами и уходом за бетоном

В стоимость строительства плитного фундамента входит доставка необходимых материалов в радиусе 30 км от КАД.

При необходимости, дополнительно выполняем работы по монтажу дренажных систем, устройству оклеенной гидроизоляциии и теплоизоляции плит, а также бурим скважины на воду, монтируем очистные станции, строим и отделываем дома под ключ и и т.п.

* Цены материалов взяты по состоянию на 12.01.2020 г. Прайс лист носит ознакомительный характер и не является публичной офертой. Конечная стоимость определяется на основе геологии, проекта и сметного расчета. На стоимость строительства могут влиять такие параметры, как удаленность, наличие на участке водоснабжения и электричества, наличие подъездов, наличие уклонов участка, некоторые другие. Цена зависит от количества необходимых подготовительных грунтовых работ, высоты грунтовых вод, массы и толщины стен будущего дома и материала перекрытий, прочих параметров.

Плитный фундамент с ростверком: оптимальное решение для обустройства цоколя

При строительстве дома, особенно на проблемных грунтах, одним из лучших вариантов для обеспечения прочности основания является устройство плитного фундамента с цоколем. Суть данного метода заключается в следующем: монолитная плита с ростверком опускается вниз относительно кромки грунта на требуемую глубину. За счет монолитного основания нижняя кромка здания поднимается до нужной высоты, которая сведет к минимуму влияние грунтовых вод и осадков на стены дома. К преимуществам выбора фундамента с ростверком следует отнести возможность обустройства цоколя с увеличением общего уровня надежности основания.

Относительным недостатком является сравнительно высокая цена обустройства такого основания. Однако если учесть, что фундамент строится один раз на много десятилетий вперед – то рассуждать об экономии в тех случаях, когда речь идет о надежности и безопасности жилья, несколько неуместно.

Строительная компания Эталон оказывает профессиональные услуги по обустройству фундаментов любых типов. Предварительные расчеты производятся опытными инженерами, что исключает любые неточности на этапе проектирования и строительства. Непосредственный монтаж фундамента выполняется с полным соблюдением техпроцессов, соответствующих каждому из этапов.

Примеры наших работ

Плита с ростверком: понятие, разновидности, преимущества, изготовление

Опубликовано: 02.10.2018Автор: Олег Нестеров

Содержание

1. Что представляет собой монолитная плита с ростверком
2. В каких случаях применяется монолитная плита с ростверком
3. Плитный ростверк – конструктивные варианты
4. На какой высоте выполняется основание с плитой
5. Достоинства и недостатки ростверковой основы на плите
6. Фундамент плита с ростверком – подготовительные работы
7. Как изготовить ростверковый вариант фундамента
8. Похожие статьи:

Перед строителями, осуществляющими возведения зданий на нестабильных грунтах, возникает проблема обеспечения устойчивости строений. Среди различных типов фундаментов заслуживает особого внимания цельная плита с ростверком, обладающая множеством достоинств. Она способна воспринимать значительные нагрузки от массы строения и равномерно распределять их на опорную поверхность основы. Ростверк на базе цельной бетонной плиты обеспечивает надежность возводимых зданий за счет повышенной прочности. Рассмотрим детально его особенности.

Что представляет собой монолитная плита с ростверком

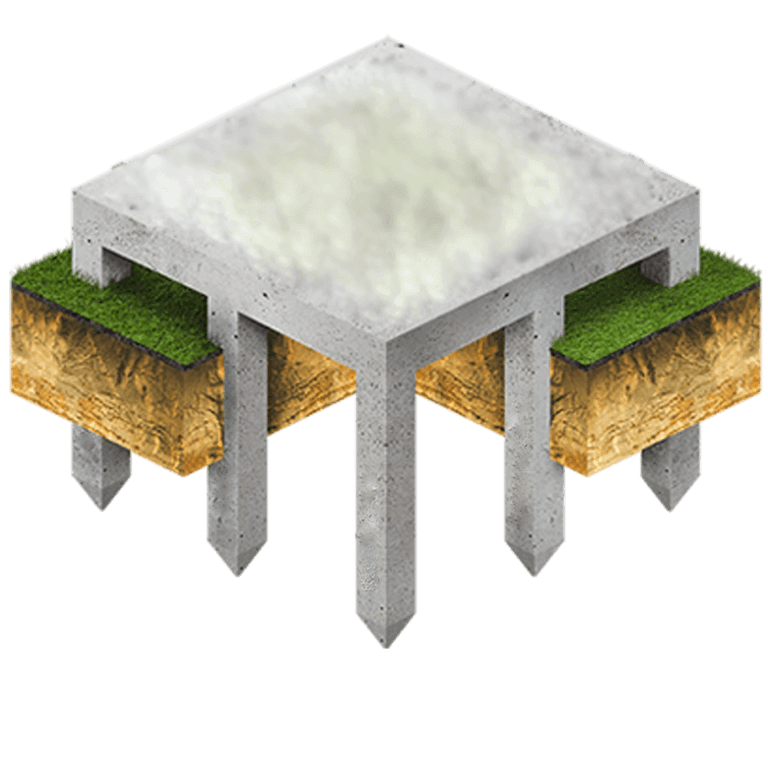

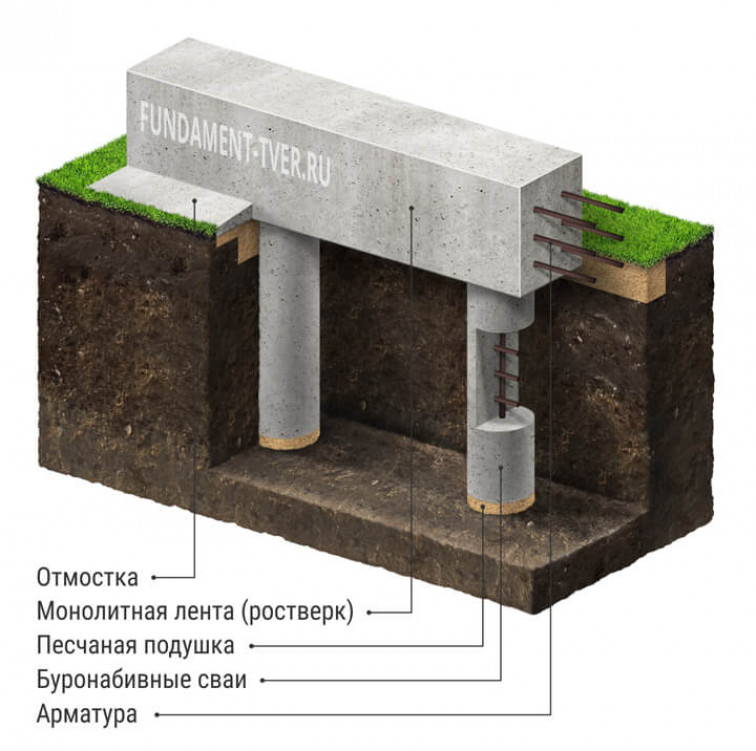

Конструкция свайно-монолитного фундамента с ростверком довольно простая. Она включает следующие элементы:

• опорные сваи, находящиеся в почве. Они погружаются в грунт с помощью специального оборудования или формируются из бетона;
• бетонную плиту, усиленную пространственным каркасом из стальной арматуры. Цельная плита сооружается в приямке и после заливки объединяет выступающие части вертикальных колонн;
• ростверк, связывающий оголовки свайных опор. Он укрепляется арматурными прутками, соединенными вязальной проволокой. Формируется путем заливки бетона в опалубку, собранную на плите или в почве.

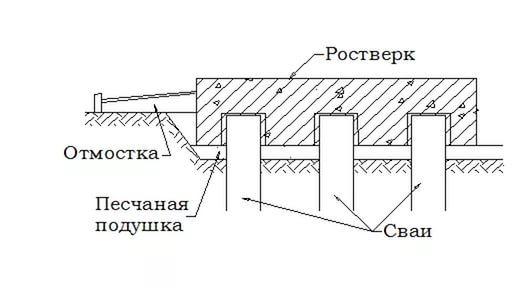

Верхние части свай объединены монолитной плитой и бетонным контуром, что положительно влияет на прочностные характеристики. В отличие от ленточной основы, которая опирается на грунт, плитный ростверк передает действующие по периметру нагрузки на опорные колонны.

Плита с ростверком решает комплекс задач:

• соединяет колонны в силовой контур за счет объединения верхних частей бетонной лентой;
• выравнивает действующие на колонны усилия, которые вызваны весом строения и реакцией грунта;
• фиксирует сваи в вертикальном положении, не позволяя им смещаться под воздействием нагрузок;
• предотвращает возможность непредвиденной усадки фундамента в результате влияния природных факторов.

Такой фундамент с ростверковым усилением позволяет демпфировать значительные нагрузки, повышая устойчивость возводимых строений.

В каких случаях применяется монолитная плита с ростверком

Ростверковый вариант фундамента используют в качестве основы для будущих зданий в следующих ситуациях:

• при возведении массивных зданий с увеличенными габаритами, а также сложными архитектурными решениями;
• при выполнении работ на проблемных грунтах с увеличенной влажностью и близким расположением грунтовых вод.

Эта конструкция также положительно зарекомендовала себя на насыпных грунтах и подвижных почвах с высоким содержанием песка.

Плитный ростверк – конструктивные варианты

[adsense1]

Плитный ростверк изготавливается в различных вариантах, классифицируется по следующим признакам:

• используемому материалу. Наряду с армированным бетоном, применяется стальной профиль, древесина и обычный бетон;
• особенностям конструкции. Исполнение может быть монолитным, сборным или монолитно-составным;
• высоте расположения относительно грунта. Конструкция может соприкасаться с грунтом, а также смещаться в различную сторону от нулевой отметки.

Рассмотрим варианты конструкции, предусматривающие возможность использования следующих материалов:

• железобетона. Использование прочных арматурных каркасов позволяет повысить несущую способность основания и, соответственно, устойчивость строения. Такая плита обладает увеличенной жесткостью, может эксплуатироваться на протяжении длительного времени;
• бетона. Связующий контур из бетона изготавливается без использования стальной арматуры, что значительно уменьшает прочностные свойства. Все нагрузки воспринимает бетонный массив, который может растрескиваться под воздействием изгибающих нагрузок;
• металлического проката. Объединение оголовков колонн производят с помощью двутавровых балок или швеллеров, формирующих единый силовой каркас. Применение металлопроката оправдано при строительстве свайно-винтовых оснований для небольших зданий;
• древесины. Установленные на колонны деревянные балки формируют основу для легких щитовых построек из древесины. Деревянные элементы важно надежно гидроизолировать, а также обработать антисептиками для повышения долговечности.

Плита с ростверком может изготавливаться в различных вариантах исполнения:

[adsense2]

• цельном. Это наиболее прочная конструкция из монолитного железобетона, которая используется на проблемных грунтах. Отличительная черта – повышенная прочность и долговечность. К недостаткам относится трудоемкость выполнения работ;
• сборном. Ростверковая основа формируется из готовых элементов, соединяемых электросваркой. Жесткость конструкции ниже, чем в цельном варианте. Для выполнения работ необходимо грузоподъемное оборудование, что повышает уровень затрат;
• сборно-монолитном. Опорный контур, соответствующий конфигурации строения, формируется из отдельных элементов. Они соединяются между собой, затем бетонируются. Реализация этого метода формирования фундамента требует повышенных расходов.

Цельная основа превосходит все приведенные варианты по запасу прочности и долговечности.

На какой высоте выполняется основание с плитой

[adsense3]

Ростверковый тип фундамента может сооружаться на различной высоте. Применяются следующие варианты конструкции:

• приподнятая. Низ бетонной основы превышает уровень нулевой отметки на 15–20 см. При этом почва в результате морозного пучения не может оказывать отрицательного воздействия на основание. Такое решение проверено на слабых грунтах, обеспечивает постоянный воздухоообмен под строением. Однако холодные массы воздуха повышают теплопотери. Эта особенность требует специальных мер защиты по утеплению пола и защите периметра здания с помощью щитов;

• нулевая. Это распространенный вариант, при котором уровень расположения бетонной подошвы соответствует нулевой отметке. Между бетонной основой и грунтом располагается песчано-щебеночная подушка толщиной 15–20 см, сформированная после извлечения почвы. Основание устойчиво к воздействию сил морозного пучения, надежно герметизирует пространство между грунтом и фундаментом строения, обеспечивает эффективный отвод талых и дождевых вод;
• углубленная. Связующая конструкция сооружается в приямке, расположенном ниже уровня грунта. После подсыпки щебня и его уплотнения сооружается опалубка, производится армирование и выполняется заливка бетонного раствора. Такой вариант исполнения ростверкового основания требует повышенного уровня денежных затрат, связанных с необходимостью выполнения значительного объема земляных работ.

Выбирая конструктивный вариант исполнения ростверкового фундамента, следует учитывать особенности почвы, рельеф местности и ориентироваться на финансовые возможности.

[adsense4]

Плитный ростверк обладает серьезными преимуществами по сравнению с другими типами фундаментов:

• длительным ресурсом эксплуатации. Долговечность фундаментной конструкции превышает семь десятилетий;
• универсальностью. Монолитная плита с ростверком может сооружаться на различных почвах, а также без учета особенностей рельефа;

• повышенными прочностными характеристиками и надежностью. Применение арматурного каркаса повышает эксплуатационные свойства;
• расширенной областью применения. Конструкция обеспечивает устойчивость различных видов зданий;
• простотой и доступностью технологии. Методы выполнения работ понятны, позволяют самостоятельно соорудить основание;
• равномерным распределением усилий по поверхности основы. Это позволяет избежать растрескивания бетона.

К недостаткам следует отнести повышенный уровень расходов. По сравнению с другими видами оснований затраты на выполнение строительных мероприятий выше, что связано с повышенной потребностью в бетонном растворе и необходимостью выполнения земляных работ.

Фундамент плита с ростверком – подготовительные работы

[adsense5]

Приступая к выполнению работ необходимо подготовить оборудование, материалы и инструменты. Понадобятся:

• бетоносмеситель;
• «болгарка»;
• лопаты, ведра;
• тачка;
• проволока для вязки арматуры;
• шнуры для разметки и рулетка;
• доски для изготовления опалубки.

Потребуются также материалы для приготовления бетонного раствора и стальная арматура для сборки каркаса.

На подготовительном этапе выполните следующие мероприятия:

1. Разметьте площадку. Габариты должны превышать размер фундамента на 50 см с каждой стороны будущего строения. Используйте шнур, натянутый между колышками.
2. Извлеките почву на глубину 0,5 м, перенесите плодородный грунт для временного хранения. Для выполнения работ желательно использовать экскаватор.
3. Определите места расположения свай. Опорные колонны забейте в грунт или забетонируйте, руководствуясь требованиями проекта.
4. Сформируйте траншею глубиной 0,3 м для ростверка. Разровняйте дно, установите щитовую опалубку силового контура.

При выполнении работ обеспечьте равную высоту выступающих частей опорных элементов.

Как изготовить ростверковый вариант фундамента

Дальнейшие мероприятия по изготовлению ростверкового основания производите по следующему алгоритму:

1. Нарежьте арматурные прутки, свяжите в приямке с помощью проволоки каркас для ростверка.
2. Забетонируйте приямок по периметру здания, обеспечьте его неподвижность на протяжении недели.
3. Соберите деревянную опалубку для плитной основы, используя предварительно подготовленные щиты.
4. Установите внешние подпорки, обеспечивающие неподвижность щитов при заливке бетона.
5. Уложите по контуру площадки геотекстиль, насыпьте щебеночную подушку толщиной 20 см.
6. Насыпьте сверху мелкий песок слоем 10–15 см, тщательно утрамбуйте сформированный массив.
7. Постелите гидроизоляцию из листового рубероида или полиэтилена, обеспечив перекрытие листов.

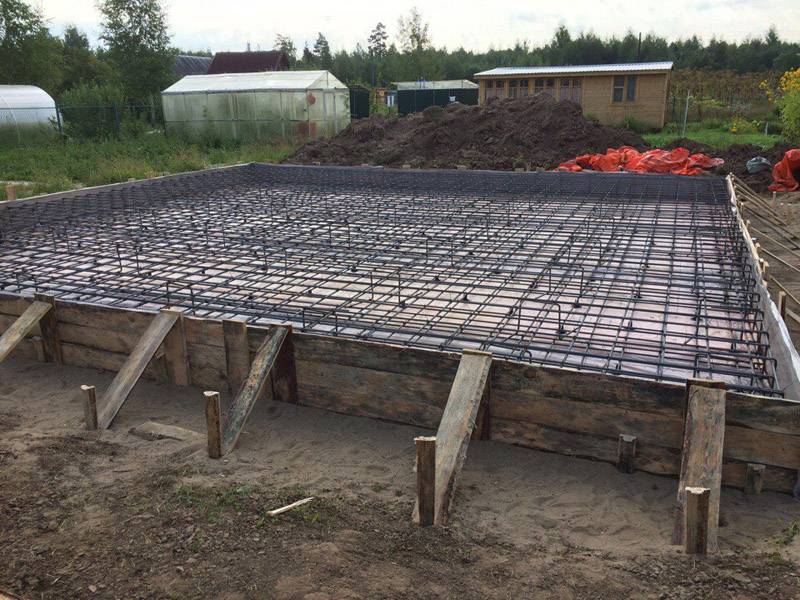

8. Соберите пространственный каркас из стальной арматуры, зафиксируйте его к выступающим частям решетки.
9. Подготовьте бетонную смесь по стандартной рецептуре, обеспечьте непрерывную заливку раствора в опалубку.
10. Утрамбуйте бетонный массив, используя глубинный вибратор. Постелите полиэтилен, и по мере твердения периодически увлажняйте поверхность.

Соблюдая последовательность операций несложно самостоятельно изготовить ростверковую основу. Благодаря доступности технологии, такой вид фундамента может использоваться при возведении частных домов. Выполнение работ своими силами позволит уменьшить объем расходов и осуществить задуманное без привлечения специалистов. Конструкция обеспечит устойчивость здания и его долговечность.

Как вам статья?

Ростверковый фундамент — типы, преимущества и недостатки

от Civil Lead

Содержание

Ростверковый фундамент из двух или более двухъярусных балок, расположенных под прямым углом для равномерного распределения нагрузки по большой площади.

Фундамент из двух и более двухъярусных балок, уложенных друг на друга в слое бетона для распределения нагрузки на большую площадь, относится к Ростверковому фундаменту.

Подходит, когда нагрузка, передаваемая колонной или стеной, велика, а несущая способность грунта недостаточна.

Это также помогает избежать необходимости глубокой выемки фундамента. Он предусмотрен в основании колонны.

Балка ростверка одного яруса расположена перпендикулярно балкам ростверка второго яруса, и эти ярусы балок залиты бетоном.

Как правило, этот тип фундамента подходит для колонн, опор и лесов массивных конструкций.

Фундамент и ростверк внешне похожи, но функция у них разная. Фундамент передает нагрузку от конструкции на землю, а ростверк распределяет большую нагрузку по широкой площади грунта.

В зависимости от материала существует два типа ростверкового фундамента.

• Стальной ростверк
• Деревянный ростверк

Фундамент состоит из одного или двух ярусов ССЖ (стальных прокатных соединений), залитых цементным бетоном. RSJ, используемые в этом фундаменте, также известны как балки ростверка.

В этом фундаменте глубина ограничена от 1 м до 1,5 м, а ширина значительно увеличена, чтобы давление на грунт находилось в допустимых пределах.

Обычно этот фундамент имеет ограничения, сооруженные путем обеспечения двухъярусных балок RSJ или ростверка. Направление балок ростверка одного яруса перпендикулярно балкам ростверка второго яруса.

Ростверковый фундамент может состоять только из одного яруса, когда стена не несет большой нагрузки.

Нагрузка, воспринимаемая стальной стойкой или стеной, сначала передается на верхний ярус балок, затем на второй ярус, лежащий ниже верхнего, и, наконец, на грунт под фундаментом.

Для удержания балок ростверка каждого яруса в заданном положении используется распорка диаметром 30 мм или трубный разделитель 25 мм.

Минимальный зазор между полками соседних балок должен быть не менее 8 см, чтобы облегчить укладку и укрепление бетона.

Максимальный зазор между полками соседних балок должен быть ограничен 300 мм или 1,5-2-кратной шириной полки, в зависимости от того, что меньше.

Если расстояние между балками превышает максимальное заданное расстояние, вероятно, что бетон между балками не будет действовать монолитно с лучами, что может стать причиной разрушения фундамента.

Бетонное покрытие толщиной не менее толщиной 100 мм сохраняется по всей открытой поверхности и концам балок для защиты балочных балок от коррозии. Бетонное покрытие под нижний ярус балок должно быть не менее 150 мм.

  См. также  -   Плотность цемента, песка и заполнителя, насыпная плотность заполнителя

Деревянные балки б.у. выдерживать большие нагрузки на слабых грунтах. Этот фундамент подходит для грунта, который всегда остается

В этом фундаменте не используется бетонный блок, а вместо него используется деревянная платформа, состоящая из деревянных досок толщиной от 50 мм до 75 мм, установленных вплотную друг к другу.

Над этой платформой расположен нижний ярус брусьев размером около 80 мм × 120 мм, покрывающий всю длину и ширину прямоугольной платформы.

Наконец, массивное бревно используется в центре бруса нижнего яруса, а деревянные колонны размещаются по центру над ним, как показано на рисунке.

Нагрузка от деревянной колонны передается на нижний ярус бруса через массивные бревна, расположенные непосредственно под колонной.

Наконец, нижний ярусный брус передает всю нагрузку на грунт основания через деревянную платформу.

Иногда под капитальными стенами могут применяться деревянные ростверковые фундаменты. Но в таком случае древесину необходимо оберегать от возможного вредного воздействия.

  См. также  -   Разница между уровнем цоколя, уровнем подоконника и уровнем перемычки

Ростверковый фундамент помогает соединить весь фундамент в единую конструкцию и равномерно распределить нагрузку дома.

Преимущественно это монолитная железобетонная конструкция, прочность которой придает металлический каркас.

• Для целей проектирования необходимо рассчитать нагрузки и моменты надстройки.
• Теперь рассчитайте требуемую площадь основания с подходящим допустимым давлением на грунт для нагрузки конструкции.
• По этому значению мы можем определить количество и размеры балок для каждого слоя ростверка.
• Поможет определить размеры балок, необходимые для сопротивления поперечным силам и изгибающим моментам.
• Методы загрузки и строительства должны соответствовать требованиям проекта.

Практический пример проектирования ростверкового фундамента зрительного зала

Фундамент ростверка из стальных или деревянных соединений, установленных ступенчато. Он распределяет нагрузку по широкой площади земли.

• Сначала выкапывается траншея глубиной от 90 до 150 см и выравнивается. Укладывается и уплотняется слой бетона пропорцией 1:2:4 или 1:1,5:3 толщиной от 23 до 30 см.
• По этому бетонному основанию укладываются стальные двутавровые балки с подходящими интервалами от 45 до 90 см. Длина этой двутавровой балки равна ширине фундамента.
• Затем заливают бетоном пространство между двутавровыми балками. Над ними перпендикулярно основному слою устанавливается следующий слой двутавров.
• Снова заливают бетоном внутреннее пространство, чтобы заполнить его.
• Теперь закрепите стальные стойки, соединив их с опорной плитой. Косынка и боковые уголки используются для надежного соединения. Чтобы сделать их монолитными, эти соединения также закрепляются в бетоне.

Как правило, ростверковый фундамент используется для тяжелых зданий, таких как ратуши, башни и заводы.

  Также прочтите  -   Что такое плинтусная балка? Защита цоколя, разница между цокольной балкой и анкерной балкой

• Процесс его монтажа прост и быстр.
• Сталь, используемая в стальных ростверках фундаментов, может использоваться повторно несколько раз, что делает ее экологически чистой.
• Технология и материалы, используемые при установке и производстве, просты и легкодоступны, что делает их доступными.
• Вы можете настроить ростверк в соответствии с требованиями проекта, что делает его пригодным для различных применений.
• Помогает уменьшить вибрацию дома возле шоссе или железной дороги.
• Также служит для снижения теплоотдачи дома.
• Подходит для грунтов с низкой несущей способностью. Вы можете сэкономить до 30% на строительстве фундамента.

• Его стальные стыки требуют защиты от коррозии бетоном.
• Для большей глубины в этом фундаменте необходима конструкция свай.
• Пространство под ростверком необходимо засыпать и утеплить.
• Не подходит для многоэтажных зданий.

Также читайте

Фундамент кессона или колодца – типы и компоненты

Что такое свайный фундамент? – Типы свайного фундамента

Комбинированный фундамент – Определение и типы

Разница между предварительным и последующим натяжением

Фундаменты ростверка – Проектирование старых конструкций

Дон Фридман / 20. 04.2020 19.04.2020 / Строительство, Фундамент, История / Блог

В любой быстро меняющейся технологии иногда есть ответвления от основного потока, которые являются критически важными, высокоразвитыми и недолговечными. Люди очень много работают, чтобы усовершенствовать то, что им нужно, только для того, чтобы через несколько лет это заменить чем-то лучшим. Строительная инженерия сейчас не меняется быстро, но 125 лет назад это было. Фундамент ростверка был частью перехода к технологии стального каркаса в 189 г.0 и продолжали использоваться в двадцатом веке, но теперь они настолько редки, что большинство инженеров никогда не анализировали их.

Идея ростверков была проста: было мало руководств по анализу железобетона, поэтому бетон использовался в основном как массивный неармированный материал, фактически как геометрически гибкая кладка. Сталь была хорошо изучена и прочна, но уязвима для ржавчины. Учитывая эти материалы, как вы спроектируете фундамент, где сосредоточенная нагрузка от колонны, опоры или стены должна быть распределена по большой площади, чтобы давление было достаточно низким, чтобы почва могла ему сопротивляться? Ответом был ростверк с двумя или более слоями стальных балок под прямым углом для распределения нагрузки. Балки либо располагались поверх слоя неармированного бетона, либо встраивались в бетонное основание. Когда балки залиты бетоном, их легко спутать с железобетонным основанием, но конструктивное действие другое: в ростверке балки выполняют всю работу, а не взаимодействуют с бетоном, как в современных железобетонных конструкциях. бетонное основание. Усовершенствования в анализе железобетона и материалов — вот что в конечном итоге убило ростверки.

На изображении выше изображено строительство здания American Surety Building в Нью-Йорке в 1895 году. На нем видны стальные колонны, установленные на голых ростверках. В этом случае ростверки располагались не на бетонной подушке, а на неармированных бетонных кессонах. Вот план ростверка, показывающий перекрещивающиеся балки у каждой колонны и балки, проходящие между ростверками по периметру для поддержки основания внешней стены. На плане со стороны Бродвея нет ни одной из этих стенных балок, потому что там есть тротуарный свод. Север слева; фотография, кажется, смотрит на юго-восточный угол.
