Фундамент плитный с ростверком: что это такое, особенности устройства фундамента

Плита с ростверком: понятие, разновидности, преимущества, изготовление

Содержание:

• 1 Что представляет собой монолитная плита с ростверком
• 2 В каких случаях применяется монолитная плита с ростверком
• 3 Плитный ростверк – конструктивные варианты
• 4 На какой высоте выполняется основание с плитой
• 5 Достоинства и недостатки ростверковой основы на плите
• 6 Фундамент плита с ростверком – подготовительные работы
• 7 Как изготовить ростверковый вариант фундамента

Перед строителями, осуществляющими возведения зданий на нестабильных грунтах, возникает проблема обеспечения устойчивости строений. Среди различных типов фундаментов заслуживает особого внимания цельная плита с ростверком, обладающая множеством достоинств. Она способна воспринимать значительные нагрузки от массы строения и равномерно распределять их на опорную поверхность основы. Ростверк на базе цельной бетонной плиты обеспечивает надежность возводимых зданий за счет повышенной прочности. Рассмотрим детально его особенности.

Что представляет собой монолитная плита с ростверком

Конструкция свайно-монолитного фундамента с ростверком довольно простая. Она включает следующие элементы:

• опорные сваи, находящиеся в почве. Они погружаются в грунт с помощью специального оборудования или формируются из бетона;
• бетонную плиту, усиленную пространственным каркасом из стальной арматуры. Цельная плита сооружается в приямке и после заливки объединяет выступающие части вертикальных колонн;
• ростверк, связывающий оголовки свайных опор. Он укрепляется арматурными прутками, соединенными вязальной проволокой. Формируется путем заливки бетона в опалубку, собранную на плите или в почве.

Верхние части свай объединены монолитной плитой и бетонным контуром, что положительно влияет на прочностные характеристики. В отличие от ленточной основы, которая опирается на грунт, плитный ростверк передает действующие по периметру нагрузки на опорные колонны.

Плита с ростверком решает комплекс задач:

• соединяет колонны в силовой контур за счет объединения верхних частей бетонной лентой;
• выравнивает действующие на колонны усилия, которые вызваны весом строения и реакцией грунта;
• фиксирует сваи в вертикальном положении, не позволяя им смещаться под воздействием нагрузок;
• предотвращает возможность непредвиденной усадки фундамента в результате влияния природных факторов.

Такой фундамент с ростверковым усилением позволяет демпфировать значительные нагрузки, повышая устойчивость возводимых строений.

В каких случаях применяется монолитная плита с ростверком

Ростверковый вариант фундамента используют в качестве основы для будущих зданий в следующих ситуациях:

• при возведении массивных зданий с увеличенными габаритами, а также сложными архитектурными решениями;
• при выполнении работ на проблемных грунтах с увеличенной влажностью и близким расположением грунтовых вод.

Эта конструкция также положительно зарекомендовала себя на насыпных грунтах и подвижных почвах с высоким содержанием песка.

Плитный ростверк – конструктивные варианты

Плитный ростверк изготавливается в различных вариантах, классифицируется по следующим признакам:

• используемому материалу. Наряду с армированным бетоном, применяется стальной профиль, древесина и обычный бетон;
• особенностям конструкции. Исполнение может быть монолитным, сборным или монолитно-составным;
• высоте расположения относительно грунта. Конструкция может соприкасаться с грунтом, а также смещаться в различную сторону от нулевой отметки.

Рассмотрим варианты конструкции, предусматривающие возможность использования следующих материалов:

• железобетона. Использование прочных арматурных каркасов позволяет повысить несущую способность основания и, соответственно, устойчивость строения. Такая плита обладает увеличенной жесткостью, может эксплуатироваться на протяжении длительного времени;
• бетона. Связующий контур из бетона изготавливается без использования стальной арматуры, что значительно уменьшает прочностные свойства. Все нагрузки воспринимает бетонный массив, который может растрескиваться под воздействием изгибающих нагрузок;
• металлического проката. Объединение оголовков колонн производят с помощью двутавровых балок или швеллеров, формирующих единый силовой каркас. Применение металлопроката оправдано при строительстве свайно-винтовых оснований для небольших зданий;
• древесины. Установленные на колонны деревянные балки формируют основу для легких щитовых построек из древесины. Деревянные элементы важно надежно гидроизолировать, а также обработать антисептиками для повышения долговечности.

Плита с ростверком может изготавливаться в различных вариантах исполнения:

• цельном. Это наиболее прочная конструкция из монолитного железобетона, которая используется на проблемных грунтах. Отличительная черта – повышенная прочность и долговечность. К недостаткам относится трудоемкость выполнения работ;
• сборном. Ростверковая основа формируется из готовых элементов, соединяемых электросваркой. Жесткость конструкции ниже, чем в цельном варианте. Для выполнения работ необходимо грузоподъемное оборудование, что повышает уровень затрат;
• сборно-монолитном. Опорный контур, соответствующий конфигурации строения, формируется из отдельных элементов. Они соединяются между собой, затем бетонируются. Реализация этого метода формирования фундамента требует повышенных расходов.

Цельная основа превосходит все приведенные варианты по запасу прочности и долговечности.

На какой высоте выполняется основание с плитой

• приподнятая. Низ бетонной основы превышает уровень нулевой отметки на 15–20 см. При этом почва в результате морозного пучения не может оказывать отрицательного воздействия на основание. Такое решение проверено на слабых грунтах, обеспечивает постоянный воздухоообмен под строением. Однако холодные массы воздуха повышают теплопотери. Эта особенность требует специальных мер защиты по утеплению пола и защите периметра здания с помощью щитов;

• нулевая. Это распространенный вариант, при котором уровень расположения бетонной подошвы соответствует нулевой отметке. Между бетонной основой и грунтом располагается песчано-щебеночная подушка толщиной 15–20 см, сформированная после извлечения почвы. Основание устойчиво к воздействию сил морозного пучения, надежно герметизирует пространство между грунтом и фундаментом строения, обеспечивает эффективный отвод талых и дождевых вод;
• углубленная. Связующая конструкция сооружается в приямке, расположенном ниже уровня грунта. После подсыпки щебня и его уплотнения сооружается опалубка, производится армирование и выполняется заливка бетонного раствора. Такой вариант исполнения ростверкового основания требует повышенного уровня денежных затрат, связанных с необходимостью выполнения значительного объема земляных работ.

Выбирая конструктивный вариант исполнения ростверкового фундамента, следует учитывать особенности почвы, рельеф местности и ориентироваться на финансовые возможности.

Достоинства и недостатки ростверковой основы на плите

Плитный ростверк обладает серьезными преимуществами по сравнению с другими типами фундаментов:

• длительным ресурсом эксплуатации. Долговечность фундаментной конструкции превышает семь десятилетий;
• универсальностью. Монолитная плита с ростверком может сооружаться на различных почвах, а также без учета особенностей рельефа;

• повышенными прочностными характеристиками и надежностью. Применение арматурного каркаса повышает эксплуатационные свойства;
• расширенной областью применения. Конструкция обеспечивает устойчивость различных видов зданий;
• простотой и доступностью технологии. Методы выполнения работ понятны, позволяют самостоятельно соорудить основание;
• равномерным распределением усилий по поверхности основы. Это позволяет избежать растрескивания бетона.

К недостаткам следует отнести повышенный уровень расходов. По сравнению с другими видами оснований затраты на выполнение строительных мероприятий выше, что связано с повышенной потребностью в бетонном растворе и необходимостью выполнения земляных работ.

Фундамент плита с ростверком – подготовительные работы

Приступая к выполнению работ необходимо подготовить оборудование, материалы и инструменты. Понадобятся:

• бетоносмеситель;
• «болгарка»;
• лопаты, ведра;
• тачка;
• проволока для вязки арматуры;
• шнуры для разметки и рулетка;
• доски для изготовления опалубки.

Потребуются также материалы для приготовления бетонного раствора и стальная арматура для сборки каркаса.

На подготовительном этапе выполните следующие мероприятия:

1. Разметьте площадку. Габариты должны превышать размер фундамента на 50 см с каждой стороны будущего строения. Используйте шнур, натянутый между колышками.
2. Извлеките почву на глубину 0,5 м, перенесите плодородный грунт для временного хранения. Для выполнения работ желательно использовать экскаватор.
3. Определите места расположения свай. Опорные колонны забейте в грунт или забетонируйте, руководствуясь требованиями проекта.
4. Сформируйте траншею глубиной 0,3 м для ростверка. Разровняйте дно, установите щитовую опалубку силового контура.

При выполнении работ обеспечьте равную высоту выступающих частей опорных элементов.

Как изготовить ростверковый вариант фундамента

Дальнейшие мероприятия по изготовлению ростверкового основания производите по следующему алгоритму:

1. Нарежьте арматурные прутки, свяжите в приямке с помощью проволоки каркас для ростверка.
2. Забетонируйте приямок по периметру здания, обеспечьте его неподвижность на протяжении недели.
3. Соберите деревянную опалубку для плитной основы, используя предварительно подготовленные щиты.
4. Установите внешние подпорки, обеспечивающие неподвижность щитов при заливке бетона.
5. Уложите по контуру площадки геотекстиль, насыпьте щебеночную подушку толщиной 20 см.
6. Насыпьте сверху мелкий песок слоем 10–15 см, тщательно утрамбуйте сформированный массив.
7. Постелите гидроизоляцию из листового рубероида или полиэтилена, обеспечив перекрытие листов.
8. Соберите пространственный каркас из стальной арматуры, зафиксируйте его к выступающим частям решетки.
9. Подготовьте бетонную смесь по стандартной рецептуре, обеспечьте непрерывную заливку раствора в опалубку.
10. Утрамбуйте бетонный массив, используя глубинный вибратор. Постелите полиэтилен, и по мере твердения периодически увлажняйте поверхность.

Соблюдая последовательность операций несложно самостоятельно изготовить ростверковую основу. Благодаря доступности технологии, такой вид фундамента может использоваться при возведении частных домов. Выполнение работ своими силами позволит уменьшить объем расходов и осуществить задуманное без привлечения специалистов. Конструкция обеспечит устойчивость здания и его долговечность.

что это такое, разновидности, преимущества, изготовление

Дата: 24 декабря 2018

Просмотров: 5272

Содержание

• Что это такое?
• Разновидности по высоте
• Преимущества
• Подготовительный этап
• Процесс изготовления ростверка
• Как сделать плиту?
• Заключение

Сегодня используют много различных видов фундамента, каждый из них отличают свои особенности, преимущества и недостатки. Наиболее надежным вариантом считается монолитная плита с ростверком – она разрешает возводить высотные здания даже на зыбкой неустойчивой почве, что раньше считалось невозможным. Рельеф местности не играет никакой роли, если фундамент – плита с ростверком.

Что это такое?

Свайно-ростверковый фундамент с конструктивной точки зрения выглядит просто – это сваи и плита-монолит. Нагрузка на плите распределяется равномерно, из-за чего ее величина может быть очень внушительной. Если кратко сформулировать задачи, которые выполняет плитный ростверк, получаем следующий перечень:

• соединить между собой сваи;
• равномерно распределить нагрузку по всему основанию;
• жестко зафиксировать сваи, чтобы исключить вероятность их передвижения;
• исключить вероятность того, что произойдет усадка фундамента.

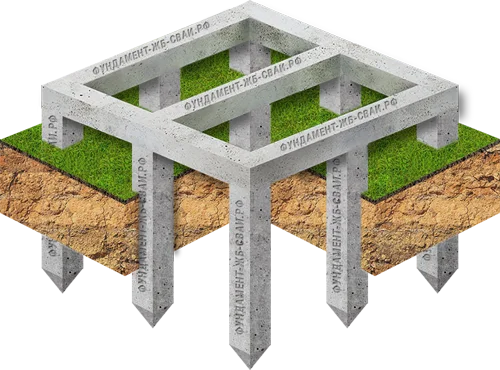

Схема устройства свайного фундамента с ростверком

Ростверк на монолитных плитах может принадлежать к одному из трех типов:

• металлический – для соединения свай используют швеллерную или двутавровую балку, при этом размер сечения зависит от назначения стен. У несущих стен сечение больше, у любых других – меньше. Этот вариант требует серьёзных денежных затрат, поэтому применяют его нечасто;
• бетонный – он применяется только для несущих стен. В вырытые траншеи устанавливают сваи, в случае необходимости подрезают их, выполняют заполнение ПГС, после чего подвязывают арматуру и делают опалубку;
• подвесной – он выглядит так же, как и бетонный, однако плиту кладут прямо на сваи. Монолитная плита с ростверком в этом варианте так же требует армирования и прокатного профиля.

Фундамент плитный железобетонный с монолитным ростверком

Иногда, когда речь идет о постройке небольшого здания, плитный ростверк допускает установку на деревянные брусья. Однако в этом случае стоит убедиться, что они справятся с планируемой нагрузкой. Наиболее распространенным является классический вариант, когда сваи сверху накрывают монолитной плитой.

В процессе установки следует помнить о том, что бетонный плитный ростверк можно устанавливать только при температуре выше нуля. В противном случае он быстро даст усадку, что, разумеется, крайне нежелательно.

При этом специалисты рекомендуют не экономить на качестве и количестве бетона – от этого будет зависеть надежность и долговечность всей конструкции. Сама технология изготовления выглядит просто – в опалубку с арматурой заливают бетон. Однако при этом следует позаботиться о грамотно подобранном составе смеси и о достаточном ее количестве.

Ниже на схеме показано, как устроен монолитный плитный ростверк, и из каких элементов он состоит.

Сама по себе железобетонная плита является достаточно качественным основанием, а если ее использовать совместно с ростверком, который воспринимает большую часть усилий на себя, получается просто прекрасное основание

Разновидности по высоте

По высоте такой фундамент может принадлежать к одной из трех разновидностей:

• Приподнятый – его самая высокая точка расположена выше уровня земли, высота может достигать нескольких сантиметров. Этот вариант является наиболее удобным в технологическом плане – здесь нет необходимости делать специальных расчетов, чтобы точно обеспечить высоту. Если у вас хватает бетона – выбирайте эту разновидность.
• Нулевой – этот вариант по высоте соответствует уровню почвы.
• Углубленный – верхняя точка находится ниже уровня грунта, такой вариант не очень удобен и выгоден, им рекомендуют воспользоваться в том случае, когда количество бетона жестко ограничено.

Независимо от того, какой вариант вы выбираете для своего дома, вам понадобится серьезно потратиться на теплоизоляцию пола нижнего этажа. В противном случае зимой придется мерзнуть. Обустройство погреба в таких домах практически невозможно.

Преимущества

Здесь мы попробуем объединить в один список все преимущества, которые выделяют ростверковый вариант на монолитных плитах среди других видов фундамента:

• множество вариантов применения в практически любых условиях;

Предназначение ее состоит в том, чтобы распределять нагрузку на остальную часть основания максимально равномерно

• высокая надежность;
• долговечность – срок службы составляет более 70 лет;
• отсутствие необходимости учитывать особенности рельефа;
• доступная цена;
• универсальность;
• возможность справиться своими силами без привлечения специалистов.

Использование плиты с ростверком

Подготовительный этап

Перед тем, как приступить к работе по заливке монолитной плиты с ростверком, соберите инструменты и материалы, которые вам понадобятся в процессе:

• лопата;
• тачка;
• пилы – ручная и болгарка;
• измерительный инструмент;
• сварочное оборудование;
• бетономешалка;
• столярный инструмент;
• шнуры разметочные;
• сваи – их количество рассчитывается таким образом, чтобы обеспечить равномерность нагрузки.

Теперь можно приступать к подготовительным процедурам:

• Сначала выройте котлован – вряд ли это стоит делать вручную, лучше воспользоваться услугами экскаватора. При этом проследите, чтобы экскаваторщик аккуратно вынимал грунт и соблюдал точные размеры.
• Установите сваи в заранее намеченных местах.
• Приступайте к заливке свай цементным раствором – помните о необходимости подушки из песка и гидроизоляции. В качестве гидроизоляции используют специальные оклеечные, обмазочные и проникающие вещества.

После всего этого подготовку можно считать завершенной – остается лишь заключительный аккорд в виде засыпки котлована. Вам придется справляться с этой задачей вручную – использовать для этого специальную строительную технику нельзя.

Процесс изготовления ростверка

Схема устройства ростверка.

Устройство ростверка столбчатого фундамента

После того, как вы закончили заниматься подготовкой, можете заняться ростверком. Предполагается, что вы заранее позаботились о том, чтобы разработать проект – дальше действуете в строгом соответствии с его требованиями:

• начинайте сбивать опалубку – для этого используйте столярный инструмент и гвозди, а также доски и деревянные брусья;
• снаружи установите дополнительные подпорки для опалубки, чтобы не произошло никаких неприятных сюрпризов в тот момент, когда будете заливать в нее бетон – она может попросту развалиться;

Монолитная плита с ростверком подразумевает наличие арматуры и швеллера

• для заливки бетона используйте бетономешалку – это даст более высокое качество и надежность конструкции;
• после заливки дождитесь затвердевания бетона – специалисты говорят, что на это уйдет около пяти – семи дней. Теперь можно заняться изготовлением монолитной плиты.

Если на строительном участке высокий уровень грунтовых вод, в раствор можно добавлять специальные добавки, которые сообщат бетону дополнительные гидрофобные характеристики.

Как сделать плиту?

Теперь мы рассмотрим процесс изготовления плиты-монолита. Пошагово он выглядит следующим образом:

После заливки бетон через два часа принято накрывать пленкой. Если на улице очень жарко, то периодически снимайте пленку и поливайте бетон водой, чтобы избежать образования трещин на поверхности.

Через неделю бетон станет полностью твердым – этот момент будет собой знаменовать окончание работ по изготовлению фундамента с ростверком. В качестве последнего этапа здесь после снятия опалубки выполняется процедура гидроизоляции монолита – для этого обычно используют обмазывание битумными мастиками.

Заключение

Монолитная плита с ростверком на сегодняшний день является наиболее популярной разновидностью фундамента. Ее устанавливают на местности с любым рельефом и любым типом почвы – при этом обеспечиваются высокие показатели надежности и долговечности. Конструктивные особенности позволяют полностью исключить вероятность просадки, что гарантирует надежность и безопасность постройки.

Технология изготовления монолита с ростверком выглядит несложно – она по силам даже новичку. Это разрешает использовать такой тип фундамента при постройке частных домов, сокращая таким образом денежные расходы на услуги специалистов.

Филонцев Виктор Николаевич

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках — 12 лет, из них 8 лет — за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

гриляжей | Виды ростверкового фундамента | Стальной ростверковый фундамент

Post Contents

Ростверковый фундамент представляет собой тип фундамента , который состоит из более чем одного дополнительного слоя балок , которые обычно укладываются на слой стали на бетон . распределяет и передает структурную нагрузку на большую площадь почвы под фундаментом.

Эти типов фундаментов используются для сильно нагруженных колонок. Ростверковый фундамент имеет различные слои балки, которые залиты бетоном и расположены друг к другу под углом 90 градусов. Этот тип фундамента в основном используется для строительных лесов , тяжелонагруженных конструкций и строительства колонн.

Фундаменты других типов и ростверка внешне похожи, но совершенно разные. Везде, где фундамент принимает структурную нагрузку и передает ее на дно, сетка фундамента распределила ее по большой площади грунта под фундаментом.

Когда мы стремимся выровнять дно и заливку бетона , мы всегда должны убедиться, что бетон c уплотнением закончен правильно, и между ними должно оставаться минимальное покрытие. Сталь, предусмотренная в этом типе ростверка , обеспечивает защиту от грунтовых вод, которые могут вызвать коррозия стали используется для фундамента.

После этого основных слоев балок распределяются по бетону с соблюдением минимального расстояния от 150 мм до 350 мм с использованием трубы в качестве временного разделителя. Заливка бетона выполняется вокруг основных слоев балки с надлежащим уплотнением и контролем за тем, чтобы в бетоне не осталось ни одной стали .

После того, как бетон наберет достаточную прочность, 2-й слой стальных балок укладывается на место используемых трубных сепараторов. Снова делается заливка бетона , чтобы покрыть балку со всех сторон.

Затем 2-й слой балки соединяется с верхним фундаментом стальной колонны с помощью уголков и опорной плиты в сборе.

Соединение опорной плиты и верхней опоры колонны из стали заливают бетоном т чтобы скрыть стык между ними.

Фундамент стального ростверка состоит из стальных балок , конструктивно именуемых катаными стальными балками (RSJ. ) , предусмотренными в 2 или дополнительных ярусах. В случае двойного ярусного ростверка (который обычно предусмотрен) самый высокий ярус балок ростверка располагают под прямым углом к очень дешевому ярусу.

Балки или балки каждого яруса находятся в заданном положении по диаметр двадцать миллиметров распорки с трубными сепараторами диаметром двадцать пять миллиметров . На рис. 3.10 показано устройство и сечение такого фундамента . Балки ростверка залиты бетоном.

В местах, где почва является заболоченной или постоянно мягкой по своей природе, несущие несущие стены могут быть экономически удержаны за счет правильного проектирования фундамента для деревянного ростверка.

Деревянный ростверковый фундамент может быть использован для возведения малонагруженного здания с минимизацией нагрузки на грунт до 5,5 т/кв. м. В конструкции фундамент , бетонный блок ck, который размещается под несущей стеной , заменен на использование деревянных платформ .

Деревянные платформы , используемые в этом фундаменте, обычно толщиной от 80 мм до 100 мм. Эти платформы были размещены в 2 слоя, один продольно поперек фундамента, а другие размещены за пределы основания фундамента в диапазоне от 45 см до 60 см с обеих сторон.

Самые нижние слои досок сохраняют толщину от 50 до 100 мм с учетом условий площадки и нагрузки на стены.

Древесина Доски два слоя разделены с помощью бруса прямоугольного сечения с шагом не более 380 мм. Глубина каждой секции сохраняется примерно в 0,75 раза больше ширины секции.

Подробнее: 8 этапов строительства фундамента | Этапы строительства фундамента дома

Проект фундамента ростверка выполняется путем расчета нагрузки , приходящейся на колонну, и момента на конструкция и надстройка. Кроме того, выяснив минимальную площадь основания , требуемую с , учитывая допустимую несущую способность грунта и давление условия на строительной площадке.

Для r этой конструкции требуется рассчитать величину , количество и размер каждой стальной балки ростверка . Стальные балки ярусов затем проектируются консольными или проектируются из граница яруса , которая помогает выбрать размер балки для c баланса натяжения опорных моментов и поперечных сил.

В соответствии с требованиями проекта для ростверк который залит бетоном, различные конструкции методы могут быть реализованы с учетом l условий нагрузки . Это комбинированное действие стальных балок и бетона используется для расчета нагрузки в пределах.

Ниже приведены этапы устройства ростверкового фундамента ,

1. Сначала для массивного монолитного ростверка 0 6 0 0 90 необходимо обеспечить и построить каркас Нам нравится этот ростверк , потому что он очень надежный.
2. Опалубка образована из бордюрных досок по типу прямоугольных желобов. высота одна линейная единица и ширина до наименьшей толщины стенки. Он должен быть установлен относительно 6-8 дюймового зазора между каждым ростверком .
3. Внутри опалубки проложить каркас из арматурных соединений виктимизация проволока вязальная . Минимальное расстояние между рамой и лицевой стороной опалубки требуется аналогично.
4. Далее, подкреплений соединен с аналогичной вязальной проволокой , использовавшейся ранее.
5. Затем Бетон должен быть готов к виктимизации бетономешалки . Его заливают в опалубку с более чем непрерывным циклом . Фурнитура должна быть сделана на уровне 25-30мм так, чтобы она полностью погрузилась в бетон.
6. Бетон должен быть тщательно залит для ограничения полостей . При заливке бетона поверхность должна быть хорошо обработана и некоторое время оставался сухим. После высыхания опалубка снимается. муза готовится в настоящее время.

Особенности ростверкового фундамента

• Стальной ростверковый фундамент соединяется со всей конструкцией, что способствует равномерному распределению нагрузки на конструкцию по всему основанию.
• Фундамент Ростверка во многих случаях выполняется в виде монолитного плитного фундамента, залитого бетоном.
• Зазор между стальными балками составляет около 8 см, что облегчает заливку бетона. Бетон заполняется между зазорами, чтобы покрыть все стальные балки и защитить их от коррозии.
• Основная функция бетона в фундаменте из стального ростверка состоит в том, чтобы объединить все балки вместе и сделать их единым телом конструкции.
• Нижняя крышка находится ниже стальной балки и удерживается на расстоянии около 15 см от грунтового основания.

---

Преимущества ростверкового фундамента

Ниже приведены преимущества балок ростверка,

• Фундамент ростверка может быть построен в малое время и 90 сравнимый 90 материал. 0006 в другие фонды.
• Возбуждение тепла контролируется с помощью o таких фундаментов .
• Вибрации, возникшие в доме из-за каких-либо нарушений, снесены ростверковым фундаментом. Он имеет возможность уменьшить значительное количество вибраций.
• Gr Фундамент в основном используются для важных конструкций , таких как тяжелонагруженная колонна, Пирсы, Сваи и строительные леса.
• Наиболее важным преимуществом ростверкового фундамента является то, что он переносит большую конструктивную нагрузку на большую площадь фундамента.

Подробнее: Плотный фундамент | Матовая основа| Типы плотного фундамента | Процесс строительства ростверка

---

Недостатки Ростверкового фундамента

Недостатки Ростверкового фундамента перечислены ниже,

• Сваи, необходимые для этого фундамента должны быть вставлены на большую глубину .
• Пустое пространство между стальными балками необходимо нагреть и заполнить. следовательно, требуется квалифицированных рабочих из человек.
• При устройстве ростверкового фундамента земляные работы приходится производить на большей площади, что увеличивает стоимость строительства.
• Большое давление подъема может разрушить типов фундамента.
• Структура al устройство фундамента колонны меняется иногда в конструкции фундамента ростверка.

---

Фундамент ростверка?

Фундамент, который состоит из более чем одного дополнительного уровня балок, обычно стальных, покрытых слоем бетона для распределения нагрузки на большую площадь, называется Ростверковым фундаментом

Является ли ростверковый фундамент экономичным?

Для возведения сооружения, передающего большую структурную нагрузку от колонны на грунт с низкой несущей способностью, ростверковый фундамент является одним из наиболее подходящих фундаментов. В этом случае решетчатый фундамент является наиболее экономичным. Он распределяет нагрузку по большей площади и противостоит разрушению при сдвиге.

Где применяются ростверковые фундаменты?

Использование ростверкового фундамента ,
1. Ростверковые фундаменты используются внизу колонн .
2. Этот тип фундамента обычно используется для значительных конструкций , столбчатых опор и подмостей .
3. В случае передачи больших нагрузок от колонн на грунт с малой несущей способностью применяется ростверковый фундамент.
4. Используется для рассредоточения груза по большой площади в  основа  для гриля.

По каким причинам рекомендуется фундамент Grillage?

Причины рекомендовать ростверковый фундамент
1. Процесс установки   балки ростверка требует меньше времени и материалов.
2. Выделение тепла контролируется с помощью таких оснований
3. Обладает способностью снижать значительное количество вибраций.
4. Этот тип фундамента можно использовать для значительных сооружений , такие как опоры колонн и строительные леса.
5. Он способен преобразовывать нагрузку на большую площадь .

Фундамент ростверка

Фундамент ростверка представляет собой фундамент типа , который состоит из o одного, двух или дополнительных уровней балок , обычно изготовленных из стали , наложенных на слой бетона для распределения нагрузки большая площадь.

---

Вам также может понравиться

• Основание Raft | Матовая основа| Типы плотного фундамента | Процесс строительства плотного фундамента
• Что такое Кессонный фонд | Типы кессонных фундаментов | Преимущество, недостаток, применение и строительство кессона
• Свайный фундамент | Типы свайных фундаментов | Использование свайного фундамента
• Что такое ремонт фундамента | 8 способов ремонта фундамента дома | Как закрепить фундамент

---

Изображение предоставлено: Изображение 1 Изображение 2 Изображение 3 Изображение 4

Поделиться этой записью0001

от Civil Lead

Содержание

Ростверковый фундамент

Ростверковый фундамент из двух или более двухъярусных балок, расположенных под прямым углом для равномерного распределения нагрузки по большой площади.

Фундамент из двух и более двухъярусных балок, наложенных друг на друга в слое бетона для распределения нагрузки на большую площадь, относится к Ростверковому фундаменту.

Подходит, когда нагрузка передается столбцом или стена тяжелая, а несущая способность грунта недостаточная.

Это также помогает избежать необходимости глубокой выемки фундамента. Он предусмотрен в основании колонны.

Балка ростверка одного яруса расположена перпендикулярно балкам ростверка второго яруса, и эти ярусы балок залиты бетоном.

Как правило, этот тип фундамента подходит для колонн, опор и лесов массивных конструкций.

Фундамент и ростверк внешне похожи, но функция у них разная. Фундамент передает нагрузку от конструкции на землю, а ростверк распределяет большую нагрузку по широкой площади грунта.

Типы ростверкового фундамента

В зависимости от материала существует два типа ростверкового фундамента.

• Стальной ростверк
• Деревянный ростверк

Фундамент стального ростверка

Фундамент состоит из одного или двух ярусов ССЖ (стальных прокатных соединений), залитых цементным бетоном. RSJ, используемые в этом фундаменте, также известны как балки ростверка.

В этом фундаменте глубина ограничена от 1 м до 1,5 м, а ширина значительно увеличена, чтобы давление на грунт находилось в допустимых пределах.

Как правило, этот фундамент имеет ограничения, сооруженные путем обеспечения двухъярусных балок RSJ или ростверка. Направление балок ростверка одного яруса перпендикулярно балкам ростверка второго яруса.

Ростверковый фундамент может состоять только из одного яруса, когда стена не несет большой нагрузки.

Нагрузка, воспринимаемая стальной стойкой или стеной, сначала передается на верхний ярус балок, затем на второй ярус, лежащий ниже верхнего, и, наконец, на грунт под фундаментом.

Распорка диаметром 30 мм или трубный разделитель 25 мм используется для удержания балок ростверка каждого яруса в заданном положении.

Минимальный зазор между соседними полками балки должен быть не менее 8 см, чтобы облегчить укладку и укрепление бетона.

Максимальный зазор между полками соседних балок должен быть ограничен 300 мм или 1,5-2-кратной шириной полки, в зависимости от того, что меньше.

Если расстояние между балками превышает максимальное заданное расстояние, вероятно, что бетон между балками не будет действовать монолитно с лучами, что может стать причиной разрушения фундамента.

Бетонное покрытие толщиной не менее толщиной 100 мм сохраняется по всей открытой поверхности балок и по концам для защиты балочных балок от коррозии. Бетонное покрытие под нижний ярус балок должно быть не менее 150 мм.

  См. также  -   Плотность цемента, песка и заполнителя, насыпная плотность заполнителя

Деревянный ростверк Фундамент Фундамент Деревянные балки б/у решетчатые брусья и каркасные фундаменты выдерживать большие нагрузки на слабых грунтах. Этот фундамент подходит для грунта, который всегда остается заболоченный .

В этом фундаменте не используется бетонный блок, а вместо него используется деревянная платформа, состоящая из деревянных досок толщиной от 50 мм до 75 мм, установленных вплотную друг к другу.

Над этой платформой расположен нижний ярус брусьев размером около 80 мм × 120 мм, покрывающий всю длину и ширину прямоугольной платформы.

Наконец, массивное бревно используется в центре бруса нижнего яруса, а деревянные колонны размещаются по центру над ним, как показано на рисунке.

Нагрузка от деревянной колонны передается на нижний ярус бруса через массивные бревна, расположенные непосредственно под колонной.

Наконец, нижний ярусный брус передает всю нагрузку на грунт основания через деревянную платформу.

Иногда под капитальными стенами могут применяться деревянные ростверковые фундаменты. Но в таком случае древесину необходимо оберегать от возможного вредного воздействия.

  См. также  -   Разница между уровнем цоколя, уровнем подоконника и уровнем перемычки

Особенности ростверкового фундамента

Ростверковый фундамент позволяет соединить весь фундамент в единую конструкцию и равномерно распределить нагрузку дома.

Преимущественно это монолитная железобетонная конструкция, прочность которой придает металлический каркас.

Расчет фундамента ростверка

• Для целей проектирования необходимо рассчитать нагрузки и моменты надстройки.
• Теперь рассчитайте требуемую площадь основания с подходящим допустимым опорным давлением на грунт для нагрузки конструкции.
• По этому значению мы можем определить количество и размеры балок для каждого слоя ростверка.
• Поможет определить размеры балок, необходимые для сопротивления поперечным силам и изгибающим моментам.
• Методы загрузки и сборки должны соответствовать требованиям проекта.

Практический пример проектирования фундамента ростверка под зрительный зал

Технология устройства фундамента ростверка

Фундамент ростверка из стальных или деревянных соединений, установленных ступенчато. Он распределяет нагрузку по широкой площади земли.

• Сначала выкапывается траншея глубиной от 90 до 150 см и выравнивается. Укладывается и уплотняется слой бетона пропорцией 1:2:4 или 1:1,5:3 толщиной от 23 до 30 см.
• По этому бетонному основанию укладываются стальные двутавровые балки с подходящими интервалами от 45 до 90 см. Длина этой двутавровой балки равна ширине фундамента.
• Затем заливают бетоном пространство между двутавровыми балками. Над ними перпендикулярно основному слою устанавливается следующий слой двутавров.
• Снова заливают бетоном внутреннее пространство, чтобы заполнить его.
• Теперь закрепите стальные стойки, соединив их с опорной плитой. Косынка и боковые уголки используются для надежного соединения. Чтобы сделать их монолитными, эти соединения также закрепляются в бетоне.

Как правило, ростверковый фундамент используется для тяжелых зданий, таких как ратуши, башни и заводы.

  Также прочтите  -   Что такое плинтусная балка? Защита цоколя, разница между цокольной балкой и анкерной балкой

Преимущества ростверка

• Процесс монтажа простой и быстрый.
• Сталь, используемая в стальных ростверках фундаментов, может использоваться повторно несколько раз, что делает ее экологически чистой.
• Технология и материалы, используемые при установке и производстве, просты и легкодоступны, что делает их доступными.
• Вы можете настроить ростверк в соответствии с требованиями проекта, что делает его пригодным для различных применений.
• Помогает уменьшить вибрацию дома возле шоссе или железной дороги.
