Монолитная железобетонная плита: виды и характеристики

Содержание

Монолитная ЖБ плита – особенности применения
Устройство монолитной фундаментной основы
Фундамент монолитная ЖБ плита – варианты исполнения
Главные характеристики фундамента монолитного типа
Монолитная конструкция фундамента – достоинства и слабые стороны
Технология строительства цельной плиты
Подготовительные работы
Рабочий процесс монтажа фундамента
Заключение
Похожие статьи:

Для возведения домов и сооружения хозяйственных построек используются различные типы фундаментов. Пользуется популярностью монолитная ЖБ плита, обеспечивающая устойчивость, прочность и долговечность строений. Плитный фундамент в строительстве используется для слабых грунтов, подверженных морозному пучению. После подготовки участка и сооружения подушки из щебня и песка монтируется опалубка. Затем укладывается слой гидроизоляции, производится армирование монолитной основы. Завершает сооружение плиты процесс заливки цемента. Каждый этап имеет свои особенности.

Монолитная ЖБ плита – особенности применения

Монолитная железобетонная основа, а также сборный фундамент из ЖБИ плит изготавливаются из тяжелых бетонных растворов, для усиления которых используют арматуру диаметром 8-12 мм. Для принятия решения о применении монолитной плиты в качестве фундаментной основы выполняются специальные расчеты.

Определяется толщина фундаментной основы, а также ее глубина залегания, зависящие от ряда факторов:

особенностей грунта на участке застройки;
глубины расположения водоносного слоя;
нагрузочной способности основания;
веса возводимого строения;
климатических факторов;
рельефных перепадов в зоне строительства;
характеристик используемого строительного материала.

Для слабых грунтов, подверженных морозному пучению в строительстве используют монолитный фундамент

Монолитная конструкция отличается прочностью и применяется на следующих типах почвы:

Ослабленных грунтах с повышенной влажностью.
Насыпных почвах с увеличенной концентрацией песка.
Почвах, которые легко деформируются при замерзании.

Отличительная черта фундаментной плиты – увеличенная площадь, которая позволяет:

равномерно распределить на грунт вес здания;
предотвратить усадку частей строения;
демпфировать реакцию морозного пучения;
исключить возможность растрескивания коробки.

Монолитная конструкция применяется для строительства различных зданий:

современных коттеджей;
промышленных объектов;

гаражных построек;
дачных строений;
малоэтажных зданий.

Прочная конструкция фундаментного основания сохраняет целостность под воздействием массы следующих стройматериалов:

бетонных блоков;
природного камня;
керамического кирпича;
сборного железобетона;
деревянных каркасов;
оцилиндрованных бревен.

Независимо от типа материала, применяемого в заливке фундамента, монолитная ЖБ плита применяется на проблемных почвах для обеспечения устойчивости зданий.

Для обеспечения устойчивости зданий на проблемных почвах применяют монолитную ЖБ плиту

Устройство монолитной фундаментной основы

Цельная плита из армированного бетона изготавливается в соответствии с классической технологией. Фундамент монолитного типа представляет многослойную конструкцию, каждый слой которого выполняет определенную функцию.

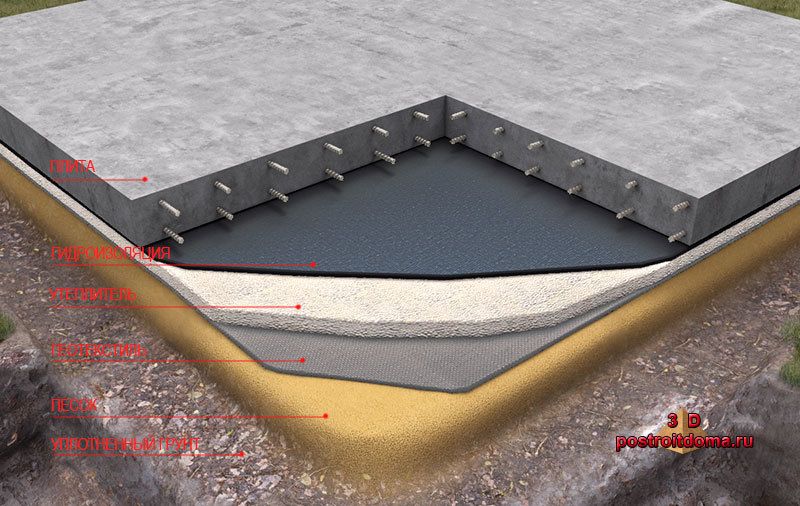

Рассмотрим устройство фундамента, начиная с поверхности грунта:

Слой геотекстильного материала. Обладает фильтрующими свойствами и ложится на спланированную поверхность почвы для разделения грунта и слоя гравийно-песчаной подушки.
Демпфирующая подсыпка. Сглаживает реакцию почвенных сдвигов, планирует площадку, а также позволяет расположить дренажные трубы внутри песчано-гравийного массива.

Подбетонка. Представляет залитую тонким слоем бетонную смесь, предназначенную для выравнивания поверхности и повышения нагрузочной способности фундаментной основы.
Слой гидроизоляции. Предотвращает доступ содержащейся в грунте влаги к поверхности фундамента, а также сохраняет необходимое количество влаги в бетонной смеси.
Листовой или гранулированный теплоизолятор. Благодаря укладке теплоизоляционного материала снижаются потери тепла, что важно для поддержания комфортного микроклимата в помещении.

Опалубка стационарного или разборного типа. Конструкция сооружается по периметру будущего фундамента и предназначена для придания бетонной смеси требуемой формы и снижения потери влаги во время застывания.
Арматурный каркас. Предназначен для повышения прочностных свойств монолита и предотвращения растрескивания бетона. Металлические прутки воспринимают действующие нагрузки, обеспечивая долговечность основы.
Бетон марки М400 и выше. Бетонный слой воспринимает нагрузки от массы здания и равномерно передает их по всей площади опорной поверхности фундаментного основания.

Правильное расположение всех слоев фундамента повысит прочность основы, а также увеличит ресурс эксплуатации возводимого строения.

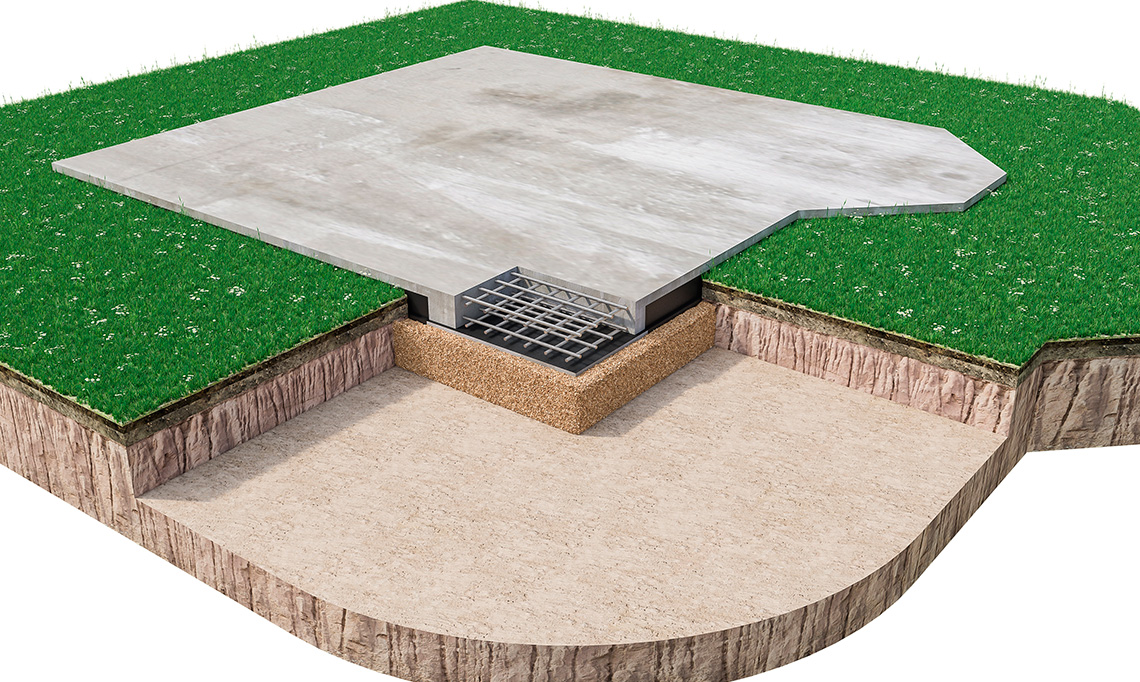

Устройство монолитной фундаментной основы

Фундамент монолитная ЖБ плита – варианты исполнения

[adsense1]

Цельный фундамент монолитного типа сооружается в различных исполнениях, обусловленных следующими факторами:

уровнем заглубления;
технологией обустройства;
конструктивными особенностями.

По глубине расположения нижней плоскости фундаментной подошвы, основания делятся на следующие виды:

Незаглубленные. Формирование фундамента осуществляется на уровне нулевой отметки после уборки мусора, растительности и планирования поверхности строительной площадки.

Мелкозаглубленные. Фундаментная плита погружается в почву на глубину до 0,5 м. Технология формирования мелкозаглубленной плиты не предусматривает сооружение под зданием подвального помещения.
Заглубленные. Фундаментная платформа заглубляется в грунт до уровня замерзания почвы. Это обеспечивает повышенный запас прочности и позволяет противодействовать силам морозного пучения.

В зависимости от способа строительства основания фундаментная конструкция формируется в различных вариантах:

монолитном. Цельная железобетонная плита сооружается на подготовленной площадке, с поверхности которой удалены верхний слой почвы, мусор и растительность. После сооружения опалубки по периметру фундамента производится сборка и размещение внутри опалубки арматурного каркаса с последующим бетонированием. Технология позволяет без использования грузоподъемных средств залить фундаментную плиту требуемых габаритов и расположить в ней различные инженерные коммуникации;

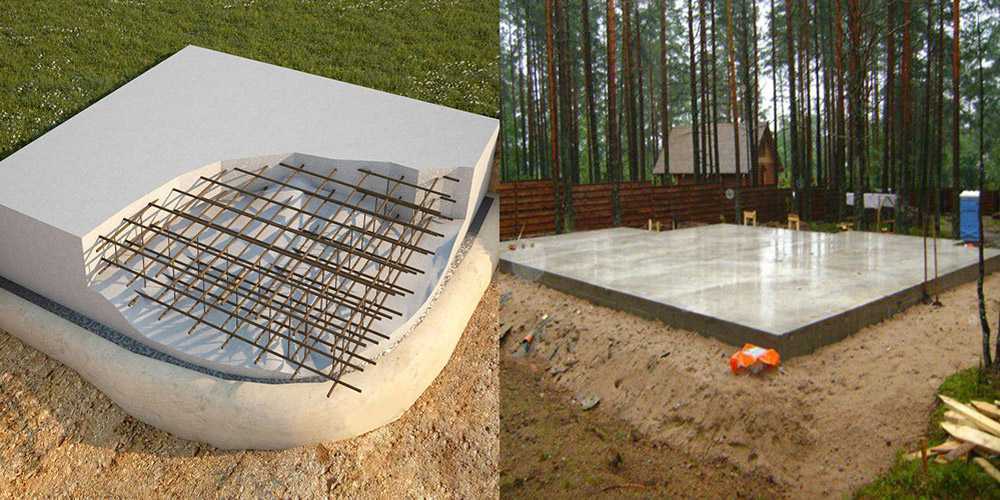

В различных исполнениях сооружается фундамент монолитного типа

сборном. Составная конструкция фундамента сооружается из готовых железобетонных панелей, произведенных на предприятиях ЖБИ. Плиты укладываются с помощью грузоподъемной техники на песчано-гравийную подсыпку. После монтажа осуществляется бетонирование стыковых участков и заливка стяжки. Стандартные размеры и прямоугольная форма готовых железобетонных панелей затрудняют сооружение фундаментных оснований нестандартной конфигурации и увеличенной толщины.

Возможны следующие варианты конструкции плиты:

чашеобразный. Фундамент отличается сложной геометрией, бетонируется за один прием и позволяет обустроить под зданием подвальное помещение;
плоский. Основа формируется в виде прямоугольного параллелепипеда и теплоизолируется, при необходимости, листовым утеплителем.

Выбор оптимального варианта монолитного фундамента осуществляется после выполнения необходимых расчетов в соответствии с проектными требованиями.

Главные характеристики фундамента монолитного типа

[adsense2]

Тип фундамента монолитная ЖБ плита – ответственная конструкция, обладающая определенными характеристиками:

повышенной прочностью. Железобетонная основа сохраняет целостность, воспринимая массу здания и находящейся в нем мебели и оборудования;
увеличенной влагостойкостью. Правильно смонтированное железобетонное основание предотвращает насыщение стен почвенной влагой;
долговечностью. Конструкция обеспечивает устойчивость здания на протяжении десятилетий, компенсируя реакцию морозного пучения почвы.

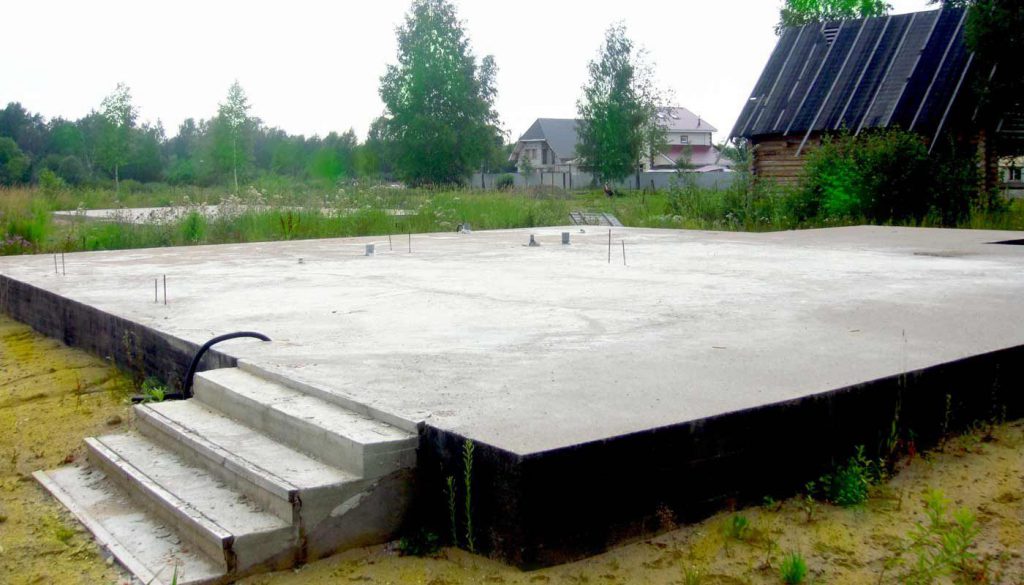

Монолитная ЖБ плита отличается повышенной прочностью

Важная характеристика фундамента – габаритные размеры. Длина и ширина фундаментной конструкции соответствуют габаритам будущего здания, а толщина изменяется в широких пределах:

плита толщиной 0,4-0,5 м формируется для большинства зданий, сооружаемых на грунтах с нормальной влажностью;
при возведении строений на проблемных грунтах размер фундамента по толщине увеличивается до 1,2 м.

На характеристики плитного основания влияет марка используемой бетонной смеси, сортамент арматуры, а также вид конструкции фундаментной основы.

Монолитная конструкция фундамента – достоинства и слабые стороны

[adsense3]

По сравнению с другими типами оснований монолитная ЖБ плита обладает серьезными преимуществами:

продолжительным сроком эксплуатации. Железобетонная основа способна сохранять целостность на протяжении полутора столетий;
простотой сооружения. Несложно быстро обустроить плиту своими силами, выполнив минимальный объем земляных работ;
повышенной нагрузочной способностью. Благодарю увеличенной площади опорной поверхности фундамент способен воспринимать вес тяжелых зданий;

экономичностью. Технология позволяет сэкономить на обустройстве пола, функцию которого выполняет бетонная плита;
стойкостью к сезонным колебаниям почвы. Железобетонная конструкция устойчива к реакции морозного пучения.

Для выполнения заливки бетонной плиты не требуется специальное оборудование

Для выполнения строительных мероприятий не требуется особая подготовка и специальное оборудование.

В зданиях, сооруженных на монолитной плите, пол бетонный. Как утеплить его? Этот вопрос интересует начинающих застройщиков. Существует множество вариантов, предусматривающих использование современных листовых теплоизоляторов. Технология позволяет соорудить теплоизолированную шведскую плиту. Это также одно из достоинств монолитной конструкции железобетонного фундамента.

Наряду с достоинствами фундамент имеет слабые стороны:

необходимость выполнения работ при положительной температуре;
увеличенный объем затрат на сооружение плитной основы;
проблематичность обустройства плиты на площадке с наклонным рельефом.

Несмотря на имеющиеся недостатки, профессиональные строители отдают предпочтение плитной конструкции благодаря ее высоким эксплуатационным характеристикам.

Технология строительства цельной плиты

[adsense4]

Технологический процесс сооружения монолитной плиты включает подготовительные мероприятия и основные операции. Разберем главные этапы работ.

Подготовительные работы

Готовясь забетонировать фундамент ЖБ монолитной плитой, следует выполнить ряд подготовительных мероприятий:

До начала заливки бетонной плиты необходимо провести подготовительные работы

Изучить характер грунта.
Определить уровень водоносных слоев.
Рассчитать нагрузочную способность основания.
Очистить стройплощадку от мусора и растительности.
Выполнить земляные работы.
Разровнять поверхность почвы.
Выполнить разметку.
Постелить геотекстильную ткань.
Уложить дренажные трубы.
Сформировать песчано-щебеночную подушку.

Технология предусматривает также возможность укладки инженерных сетей при сооружении фундаментной плиты.

Рабочий процесс монтажа фундамента

[adsense5]

Завершив подготовку, выполняйте основные операции по монтажу плиты:

Смонтируйте щитовую опалубку.
Постелите гидроизоляционный материал.
Уложите листовой теплоизолятор.
Соберите силовой каркас, для которого вяжется армирующая сетка.
Подготовьте бетонный раствор в необходимом объеме.
Произведите заливку фундамента в один прием.
Осуществите вибрационную трамбовку бетона.
Выровняйте поверхность бетонной плиты.

Обратите внимание на важные моменты:

для сборки арматурной решетки используйте вязальную проволоку;
во время твердения бетона поддерживайте постоянную влажность;
на залитый бетон постелите полиэтиленовую пленку, предотвращающую потерю влаги.

К демонтажу опалубки приступайте через месяц после начала бетонирования.

Заключение

Монолитная ЖБ плита – проверенная конструкция, обеспечивающая устойчивость и долговечность зданий на проблемных грунтах. При выполнении работ важно соблюдать технологические требования и использовать качественные стройматериалы. Важно определиться с вариантом исполнения плиты с учетом конструктивных особенностей здания и требований проектной документации.

Как вам статья?

Фундамент монолитный железобетонный |ЖБ Плита| Цена от 4500 руб./м2.

СК «Русские Поместья» оказывает услуги полного цикла по проектированию, возведению и реконструкции объектов малоэтажного строительства, облагораживанию приусадебной территории. Мы предлагаем профессиональное устройство железобетонных монолитных фундаментов «под ключ» для коттеджей и загородных домов.

Монолитная плита — это литая несущая конструкция, состоящая из армированного бетона, расположенного на предварительно подготовленной песчано-щебневой подушке с гидро- и теплоизоляцией. Плитное основание отличает наибольшая сравнительно с аналогами опорная площадь, что обеспечивает устойчивость будущей постройки на грунтах с недостаточной грузонесущей способностью.

Преимущества монолитной плиты

Необходимость использования железобетонной плиты возникает при строительстве зданий и сооружений на участках с пучинистым грунтом (глинистым либо песчаным) и высоким уровнем залегания подземных вод — «плавающее» основание не подвержено деформации при изменении объема почвы в результате сезонного промерзания.

Востребованность фундамента плитного монолитного для частного дома объясняется следующими факторами:

Универсальностью. Мелкозаглубленная конструкция используется при возведении зданий и сооружений любой конфигурации вне зависимости от характеристик стенового стройматериала.
Многофункциональностью. Литая плита служит черновым полом будущего коттеджа либо загородного дома и в отличие от ленточного фундамента обеспечивает защиту от грунтовой сырости.
Высокой несущей способностью. Для объектов малоэтажного строительства толщина надежного и долговечного несущего основания варьируется от 15 см до 35 см в зависимости от расчетного веса постройки.

Сфера использования

Технические характеристики фундамента определяют надежность и длительность срока эксплуатации возводимого сооружения. Устройство монолитного основания актуально при строительстве кирпичных, блочных, каркасных и деревянных домов высотой до трех этажей на «проблемных» грунтах — нестабильных и имеющих большую глубину промерзания. Отсутствие швов и стыков предупреждает деформацию «плавающей» конструкции при подвижках грунта.

Монтаж мелкозаглубленного фундамента исключает организацию подвального помещения. При необходимости обустройства полноценного цокольного этажа используется плита, заглубленная ниже уровня сезонного промерзания почвы.

Этапы монтажа

Строительство монолитного фундамента под частный дом предполагает следующую последовательность этапов:
Подготовка. Производится расчистка местности и обустройство подъездных путей для спецтехники.
Геодезические работы. Оценивается рельеф участка под застройку и выполняется разметка контура.
Выемка грунта. Формируется котлован проектной глубины со строго горизонтальным дном.
Устройство песчано-щебневой подушки. Поверх настила из геотекстиля засыпаются слои песка и щебня с обязательной трамбовкой.
Возведение опалубки. По периметру будущего строения размещается формующая деревянная конструкция.

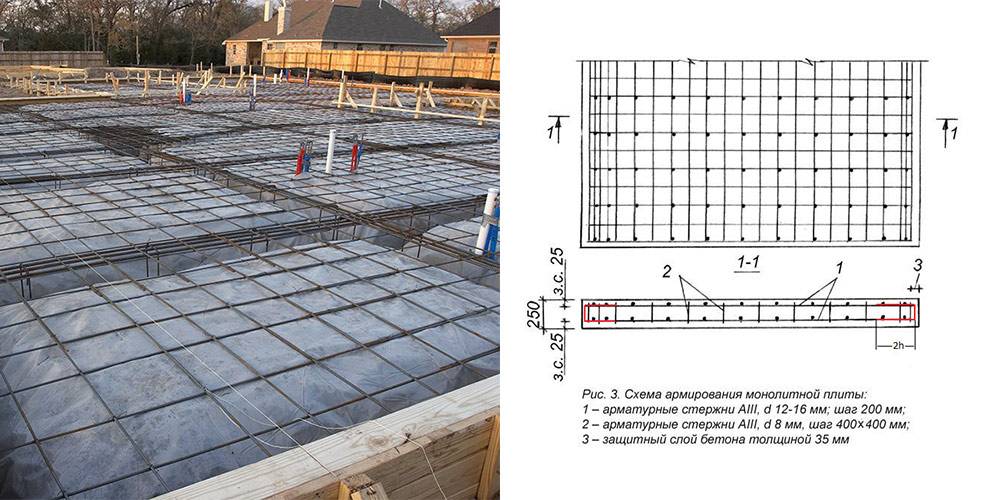

Монтаж арматурного каркаса. Арматура укладывается сеткой с ячейками порядка 20×20 см в 2 ряда.
Заливка бетона. Бетонирование выполняется с уплотнением при помощи глубинного вибратора.

Для надежной защиты плиты от воздействия низких температур осуществляется теплоизоляция экструдированным пенополистиролом. Такая профилактическая мера увеличивает эксплуатационный срок несущего основания и позволяет впоследствии снизить теплопотери постройки в холодное время года.

СК «Русские Поместья» выполняет проектирование и строительство монолитного фундамента под частный дом «под ключ». Наши специалисты рассчитают оптимальный вариант надежной и долговечной конструкции с учетом рабочей нагрузки и характерных особенностей участка под застройку. Обращайтесь!
