Плитный фундамент для дома своими руками

Плитный фундамент является достаточно распространенным типом фундамента, особенно на участке строительства с непрочными пучинистыми грунтами. Данный тип фундамента очень дорогой по сравнению с другими типами, однако, проектировщики очень часто его рекомендуют. Выполнить фундаментную плиту для дома своими руками достаточно легко, несмотря на то, что в результате получается довольно массивная конструкция.

Устройство плитного фундамента своими руками

Конструкция плиты фундамента представляет собой монолитную конструкцию из железобетона, которая располагается по всей площади основания дома. Нагрузка, которая передается от дома на фундамент, распределяется равномерно по всей его площади, тем самым снижая давление на грунт. Конструкция фундамента легко относиться к возможному пучению грунта в разные сезоны, что говорит о том, что строение не пострадает. Плита фундамента поднимается и опускается вместе с домом, что создается эффект «плавания».

Во время возведения фундамента необходимо предусмотреть также гидроизоляцию фундамента, а также обустройство песчаной или песчано-гравийной подушки.

Расчет монолитной плиты

Прежде чем начать строительство фундамента, необходимо провести расчеты, которые должны быть произведены на основе следующих параметров:

• Уровня нагрузки на фундаментную плиту. Данный уровень определяется на основе общего веса строения, мебели, которая будет в нем находиться, количества и вес проживающих в нем людей.
• Уровня непостоянных нагрузок, то есть объема осадков, которые могут быть в зимний и летний период (их веса и давления на сооружения).
• Веса фундаментной плиты.

Таким образом, на основе вышеперечисленных показателей, можно определить требуемый вес плиты, которая будет выдерживать всю нагрузку.

Технология возведения фундаментной плиты

Возвести плиту фундамента своими руками, не составляет особого труда, несмотря на громоздкие работы. В состав фундамента входят несколько составляющих, которые выполняются в следующем порядке:

• Дренажная подушка из песка или песчано-гравийной смеси.
• Опалубка.
• Армирование фундамента.
• Бетонный раствор для заливки в опалубку.
• Тепло и гидроизоляция фундаментной плиты.
• Выполнение ростверка при необходимости.

Рассмотрим технологию возведения монолитной плиты поэтапно.

Подготовительные работы

В первую очередь, прежде чем приступать к возведению фундамента, необходимо подготовить участок для строительства. Для этого убирается полностью весь мусор, деревья, сорняки, строительные материалы с участка. После этого поверхность земли выравнивают и делают разметку будущей поверхности.

Для разметки необходимо в углах будущей плиты установить колышки и между ними натянуть леску. Это позволит увидеть внешнюю сторону фундамента. Проверять правильность углов можно с помощью угольника либо диагоналями. При правильных углах, диагонали будут равны.

Рытье котлована

Когда разметка фундамента была выполнена, приступают к рытью котлована. Вырыть его можно как самостоятельно при помощи лопат, так и с помощью специальной техники. Глубина котлована для монолитной плиты составляет обычно 50-70 см. Дно котлована должно быть ровным и уплотненным. Проверить поверхность можно с помощью обычного строительного уровня (допускаются небольшие перепады).

Очень важно также делать котлован по размерам немного больше чем размеры фундамента. Это позволит в дальнейшем сделать тепло и гидроизоляцию фундамента.

Когда котлован вырыт, необходимо подготовить его дно, прежде чем приступать к сооружению опалубки. Для этого на дно засыпается песок для создания песчаной подушки, которая в свою очередь будет распределять равномерно нагрузку на грунт. Слой песчаной подушки обычно составляет около 20-30 см, при этом песок необходимо хорошо утрамбовать. Для этого его можно засыпать слоями, смачивать и утрамбовывать, либо воспользоваться вибромашиной.

На готовую песчаную подушку необходимо уложить геотекстиль, поверх которого укладывают слой щебня (около 20 см). Щебень также нужно хорошо утрамбовать, точно также как и песок.

В завершение подготовки котлована под фундамент, на щебень укладывают геоткань, которая будет препятствовать просачиванию бетонного молочка к щебню.

Опалубка

Опалубка для плиточного фундамента своими руками изготавливается, как правило, из деревянных досок, которые сбиваются в щиты. Толщина досок обычно не менее 2 см, иначе под давлением бетонного раствора доски могут треснуть.

Опалубка устанавливается по всему периметру будущего основания и закрепляется при помощи откосов и опорных столбов.

После установки опалубки необходимо провести все коммуникации в дом, иначе сделать это уже после заливки и затвердевания бетона будет гораздо сложнее, ведь продолбить необходимые отверстия в железобетоне работа не из приятных.

Армирование

Для того чтобы фундаментная плита была прочной, необходимо провести качественное армирование, поскольку из-за нагрузок на изгиб без соответствующего армирования плита может треснуть.

Для армирования чаще всего используется арматура диаметром 12 мм, однако если плита является очень большой и толстой, то рекомендуется использовать более толстую арматуру. Арматура укладывается таким образом, чтобы образовалась сетка с ячейками 30х30 см. Места пересечение арматуры необходимо связать с помощью вязальной проволоки и вязального крючка, либо с помощью пластиковых строительных хомутов или точечной сварки.

Армирующую сетку нужно выполнять в 2 и более слоя, которые соединяют в несколько ярусов с помощью вертикальной арматуры.

Очень важно знать, что арматура должна отступать от краев плиты приблизительно на 5 см с каждой стороны, то есть она должна быть утоплена в бетонный раствор. Чтобы сделать отступ снизу обычно используют специальные подкладки.

Бетонирование

Когда все этапы выполнены, можно приступать к завершающему этапу, то есть к заливке плиты фундамента своими руками. Как правило, чтобы получить прочную монолитную конструкцию необходимо использовать бетон, который отвечает следующим требованиям:

• Прочность фундамента должна составлять не менее 300. Это говорит о том, что один квадратный метр плиты способен выдержать нагрузку в 300 кг.
• Морозоустойчивость бетона должна быть не менее 200. Это говорит о том, что фундамент способен выдержать около 200 циклов заморозки и разморозки.
• Водостойкость и текучесть должны быть не менее 4.

Производить заливку бетонного раствора лучше всего за один заход, но иногда можно производить заливку послойно. Очень важно после заливки бетона утрамбовать его с помощью специальных строительных глубинных вибраторов. Это необходимо для того, чтобы предотвратить образование воздушных подушек в бетоне.

Уход за фундаментом после заливки

Большинство людей предполагает, что после заливки бетона, фундамент уже не требует никакого особого ухода, однако это не так. После заливки бетон требует особенного ухода, особенно в течение первых недель.

Очень важно в процессе застывания бетона поддерживать определенные условия влажности и температуры. Для застывания оптимальная температура воздуха на улице должна составлять +18+25 градусов.

В жаркий период фундамент необходимо накрыть каким-либо влагоемким материалом (тканью, мешковиной) и периодически смачивать его водой. Периодичность смачивания определяет индивидуально, важно только чтобы поверхность была всегда влажной.

В зимний период опалубку и все открытые места необходимо утеплить при помощи минеральной ваты, а залитый бетон необходимо постоянно обогревать (для этого используется теплый воздух или пар). Кроме того, в состав бетонного раствора в зимний период лучше всего добавлять специальные добавки.

Опалубку можно демонтировать уже по истечению полутра недель после заливки, однако приступать к возведению строения рекомендуется только набора необходимой прочности.

Основные преимущества использования монолитной фундаментной плиты

Основными преимуществами, которыми обладает фундамент, являются:

• Фундамент способен выдерживать любую нагрузку.
• Плита «плавает» на грунте, что позволяет максимально снизить риск появления трещин в фундаменте.
• Высокий срок эксплуатации фундамента.
• Позволяет сэкономить деньги на ремонте, возникающих на других фундаментах, трещин в стенах дома.

Помимо этого следует отметить и достаточно важные нюансы, которыми пренебрегать не стоит:

• Очень важно при строительстве не забыть сделать дренажную систему, поскольку без нее фундамент рано или поздно будет подвержен разрушающему воздействию влаги.
• Опалубку следует устанавливать так, чтобы бортики конструкции были способные выдержать нагрузку во время заливки и застывания бетона.
• Не стоит пренебрегать песчаной подушкой, поскольку именно она позволяет равномерно распределить нагрузку от дома и фундамента, особенно во время сезонного пучения грунта.
• Поверх песчано-гравийной подушки, перед заливкой бетонного раствора рекомендуется выполнить цементную стяжку толщиной около 5 см, что позволит качественно обустроить гидроизоляцию.

Таким образом, выполнить плитный фундамент своими руками не составляет особого труда. Кроме того, на обустройстве каркаса фундамента не рекомендуется экономить, поскольку от этого будет зависеть качество и нормальная эксплуатация плиты и дома. Помимо этого очень важно не забыть вовремя, проложить все коммуникации, так как сделать это после обустройства фундамента достаточно сложно.

Фундаментная плита: устройство и возведение

Существует большой выбор фундаментов под дом, однако в случае если на месте строительства располагаться проблемные грунты склонные к пучению, наиболее часто специалисты рекомендуют использовать плитный фундамент. Данный тип фундамента располагается под всем зданием в виде монолитной конструкции, который прекрасно справляется со всеми нагрузками на него. Устройство фундаментной плиты может быть разным, его можно сделать заглубленным и незаглубленным. В первом случае выкапывается котлован, и плита получается утопленной в грунте, во втором случае плита устанавливается вровень с поверхностью грунта. Так наиболее чаще встречается второй вариант, то есть незаглубленный тип фундамента. Рассмотрим его особенности, сферу применения, подбор необходимых материалов и технологию его возведения своими руками для частного дома.

Особенности плитного фундамента

Плитный фундамент можно использовать на самых разных грунтах, в том числе заболоченных, сыпучих или же склонных к пучению, однако чтобы получить качественное основание с необходимыми характеристиками, его необходимо правильно рассчитать и подобрать необходимые материалы.

Возвести незаглубленный фундамент в виде монолитной плиты можно самостоятельно, без привлечения специалистов даже не имея особого опыта. Такой тип основания может выдержать не только частные строения, но и многоэтажные.

Главная особенность фундамента заключается в том, что при смещении или пучению грунта, плита смещается равномерно вместе со строением, что позволяет снизить до минимума повреждения дома и возникновения в нем сколов и трещин.

Сфера применения

Применяется данный тип фундамента повсеместно, особенно на сложных грунтах. Его можно использовать для возведения, как частных домов, так и многоэтажных зданий. В особенности он прекрасно может выдержать 2-х этажные блочные дома или кирпичные сооружения.

Толщина монолитной плиты

Как правило, толщина будущего основания зависит от своего размера и будущих габаритов. Обычно для частного сектора (дома, хозяйственные постройки, гаражи и прочее) толщина фундамента может составлять всего 10 см, однако для более крупных зданий толщина должна быть увеличена до 15 см и выше.

Если размеры основания будущего строения превышают 20 м, то толщина плиты фундамента должна составлять около 20-25 см, однако делать толще, уже не рекомендуется, поскольку велик шанс возникновения осадки фундамента.

Помимо этого следует отметить, что толщина фундамента также зависит и от климатических условий в районе. Так если фундамент будет располагаться в северных холодных районах, то толщина фундамента должна быть большой, поскольку она должна компенсировать все силы морозного пучения.

Фундаментная плита с ребрами жесткости и способы его защиты

В случае если плитный фундамент имеет большую площадь, необходимо позаботиться о том, чтобы со временем она не прогнулась под весом здания. Для этого выполняют ребра жесткости, которые располагают по всему периметру плиты. Их, как правило, изготавливают из бетона, и они имеют форму трапеции.

Помимо этого необходимо позаботиться и о защите фундамента от воздействия влаги. Для этого плиту необходимо гидроизолировать. Это позволяет снизить разрушительное воздействие влаги на бетон, что в свою очередь увеличивает общий срок эксплуатации, как фундамента, так и здания в целом. Ее могут выполнять из различных материалов, но, как правило, для этой цели чаще всего используются рулонные материалы (например, рубероид), которые укладывают поверх песчано-гравийной подушки. Их укладывают рядами с на хлёстом друг на друга около 10 см, а стыки соединяются специальным строительным скотчем или специальным паяльником. Следует отметить, что гидроизоляция должна выполняться с тем учетом, чтобы ее края заходили на торцы плиты, чтобы после заливки и застывания плиты его можно было завернуть на верхнюю часть фундамента, закрыв при этом боковые стороны. Лицевая часть готового фундамента также нуждается в изоляции, для этого можно использовать любые материалы (например, рулонные материалы, обмазку или синтетические материалы).

Для того чтобы снизить потерю тепла в зимний период через фундамент, а также снизить воздействие сил пучения грунта, рекомендуется также выполнить утепление плиты под ее основанием. В качестве материала для теплоизоляции можно использовать пенополистерол, которые является наиболее популярным материалом. Теплоизоляция укладывается поверх гидроизоляции, и обязательно должна заходить также и на торцы фундамента.

В случае если здание, которое будет располагаться на фундаменте, будет жилым, рекомендуется делать утепление поверх плиты, после чего затянуть ее цементной стяжкой.

Устройство плитного фундамента для частного дома

Технология выполнения плитного фундамента достаточно проста и с ней может справиться каждый. Так, прежде всего, нужно подготовить все необходимые материалы и инструменты:

• Леску и колышки для разметки территории.
• Резиновый молоток или глубинный вибратор.
• Техника или лопата для копания котлована вручную.
• Доски и рейки для создания опалубки и выравнивания залитого бетона.

В первую очередь подготавливается территория, для этого она очищается от всего мусора, сорняков и всех материалов. Затем выполняется разметка площади будущего фундамента. По углам вбиваются колышки, между которыми натягивается леска.

Затем после правильной разметки фундамента можно приступать к рытью котлована. Глубина его обычно составляет около 40 см, не более. Далее устанавливают опалубочные щиты по всему периметру котлована так, чтобы сформировать верхнюю часть будущей плиты.

Обязательно необходимо сделать песчано-гравийную подушку толщиной около 20-30 см. Для этого сначала засыпают слой песка, хорошо его трамбуют, после чего засыпают слой гравия, который также необходимо хорошо утрамбовать. Толщина каждого слоя должна быть около 10-15 см каждый.

Не стоит забывать и о гидроизоляции фундамента. Для этого поверх щебня необходимо уложить полиэтиленовую пленку или геотекстиль или любой другой подходящий для этого материал. Также не стоит пренебрегать и о теплоизоляции для уменьшения потерь тепла. Она выполняется поверх гидроизоляции в виде экстрадированного пенополистерола.

Важным этапом возведения фундаментной плиты является ее укрепление при помощи армирования. Для этого на дно котлована поверх изоляции укладывается 2 слоя арматуры, которая связана между собой и имеет ячейки около 25х25 или 20х20 см.

После выполнения армирования можно приступать к заливке бетона и лучше всего, если для этой цели будет использована бетономешалка. Заливка бетона должна осуществляться за один раз, чтобы исключать расслоение его слоев. Помимо этого бетон необходимо утрамбовать, используя строительный вибратор для исключения воздушных пустот.

В заключение поверхность будущего фундамента разравнивается с помощью правила или деревянной рейки, после чего фундамент оставляют до полного затвердевания. Как правило, период набора прочности составляет около 4 недель и за это время фундамент нужно периодически смачивать водой и накрыть полиэтиленовой пленкой для предотвращения возникновения трещин на его поверхности. Опалубка снимается уже через неделю после заливки бетона.

Рекомендации по подбору материалов для фундамента

Ведущие специалисты, рекомендуют при возведении плитного фундамента придерживаться некоторых рекомендаций:

• Бетон необходимо брать не ниже марки М400, а лучше М500. Это необходимо для того, чтобы выдержать все нагрузки, которые будут поступать (изгибающие, продавливающие, пучение, и прочее).
• Не рекомендуется делать плиту слишком толстой, достаточно всего 20 см. Если здание не тяжелое и изготавливается из легкого материала, толщина фундамента может составлять 15 см.
• В случае если размеры фундамента значительно превышают 20х20 м, то рекомендуется проконсультироваться у специалистов, ведь в данной ситуации по периметру конструкции может устанавливаться трапеция для придания необходимо жесткости.
• Для построек, которые будут эксплуатироваться в зимний период, рекомендуется обязательно сделать утепление.

В заключение необходимо отметить, что устройство плитного фундамента достаточно простое и выполняется довольно легко, однако все же рекомендуется придерживаться некоторых правил, поскольку это может повлиять на конечный результат и не оправдать возложенных надежд.

Фундамент плита своими руками пошаговая инструкция по расчетам и строительству

Среди всех типов фундаментов, выбираемых частными застройщиками для возведения своих загородных домов и хозяйственных построек, безусловным лидером по частоте использования являются основания ленточного типа. Однако, достаточно часто специфика грунтов на участке строительства, особенности климата в регионе, расположение и динамика изменения подземных водоносных горизонтов требуют чрезмерно глубокого заложения подошвы ленточного фундамента, что делает его невыгодным решением, особенно если речь идет о возведении сравнительно небольшого по размерам и общей своей массе здания. Приходится искать другие, более оправданные экономически, но при этом – не уступающие по несущим возможностям варианты.

Одним и таких решений может стать монолитная плита, заливаемая подо всем будущим зданием. Равномерное распределение выпадающей на подобный фундамент нагрузки по всей немалой площади дает возможность применения такой схемы на грунтах с невысокой несущей способностью. А сравнительная простота сооружения подобной основы делает ее вполне выполнимой собственными силами. Итак, тема настоящей публикации — фундамент плита своими руками пошаговая инструкция, от расчетов до практического воплощения.

Общая информация о фундаменте — монолитной плите

Типовая схема монолитного плитного фундамента

Для плитного фундамента не требуется глубокое залегание, скорее, наоборот, его несущая способность и «плавающие» особенности будут проявляться именно при достаточно близком расположении к поверхности земли. В этом случае даже морозное вспучивание грунтов не будет оказывать на стабильность постройки своего разрушительного влияния – сама плита, при ее качественном сооружении, вместе с возведённым на ней зданием как бы «плавает» на поверхности грунта.

Принципиальная схема устройства монолитной фундаментной плиты показана на иллюстрации ниже:

1 – Уплотненный грунт – дно выкопанного под фундамент котлована.

2 – Тщательно утрамбованная «подушка» из песка, песчано-гравийной смеси, щебенки, которая способствует равномерному распределению нагрузок, становится своеобразным демпфером, смягчающим воздействие колебаний грунта. Практикуется послойная засыпка и трамбовка такой «подушки», с тем или иным чередованием материалов, либо однородная, с использованием ПГС.

3 – Слой геотекстиля (дорнита), который придаст песчаной «подушке» своеобразное «армирование», предотвратит ее заиливание или размытие на переувлажнённых грунтах. На данной иллюстрации показан лишь один из вариантов размещения геотекстильной прослойки, однако, их количество и положение может варьироваться, в зависимости от конкретных условий. Так, нередко такой слой располагают между поверхностью утрамбованного дна котлована и первым слоем песчаной «подушки» – для исключения проникновения в нее частиц грунта. Слоем геотекстиля также разделяют песчаные и гравийные прослойки засыпки – опять же из соображений армирования и исключения взаимопроникновения. При этом расположение гравийного или щебёночного слоя выше песчаного видится более оптимальным – оттого, что практически полностью исключается капиллярное «подсасывание» грунтовой влаги снизу.

4 – Слой так называемой бетонной подготовки. Этим элементом общего «пирога» плитного фундамента зачастую пренебрегают из соображений экономии материала и снижения общей продолжительности работ. А между тем, такая бетонная подготовка играет немалую роль – она позволяет выйти на «чёткую геометрию» основы под дальнейшую заливку фундамента или укладки утеплительных материалов, дает возможность очень качественно смонтировать обязательную для плиты герметичную гидроизоляцию.

5 – Уже упомянутый слой обязательной для такой фундаментной плиты слой гидроизоляции, защищающей основу здания от воздействия влаги снизу. Оптимальное решение – это как минимум два слоя рулонных гидроизоляционных материалов на полимер-битумной основе.

6 – Сама монолитная плита с расчетной толщиной.

7 – армирующий пояс бетонной плиты. Классическое его исполнение – два уровня арматурных решеток, связанных между собой для придания объемности конструкции специальными хомутами. Расположение арматуры планируют таким образом, чтобы между прутьями и краями плиты сверху, снизу и с торцов создавался слой бетона около 50 мм – чтобы исключить запуск процессов коррозии металла.

Это – общая схема, но существует и несколько разновидностей монолитных фундаментных плит, применяемых в зависимости от тех или иных конкретных особенностей строительства.

Самый простой в исполнении и, наверное, самый распространенный вариант – это сплошная плита, единая толщина которой соблюдается по всей ее площади.

Цены на ПГС

пгс

Именно такую схему выбирают чаще всего при возведении домов и хозяйственных построек на достаточно стабильном грунте. Однако, есть у нее очевидный недостаток – толщина плиты обычно невелика, причем частично расположена ниже уровня грунта, то есть верхний край расположен близко к поверхности земли, что не очень хорошо для стеновых конструкций. Увеличивать толщину плиты из-за этого – экономически нецелесообразно, значит, можно рассмотреть иной вариант – заливка фундамента с усиливающими ребрами жесткости, имеющие некоторое сходство с ленточным фундаментом. Причем, расположены эти ребра могут быть как над плитой, так и под ней.

Так, своеобразный цоколь-ростверк может быть получен, если одновременно с плитой заливаются и ребра жесткости, выступающие над поверхностью плиты, которая получается по типу «чаши». Такие ростверки располагают по линиям возведения несущих стен конструкции дома – после гидроизоляции их горизонтальных поверхностей именно отсюда начинается кладка.

Подобную схему еще часто практикуют в тех случаях, когда планируется полезное использование полуподвального или цокольного этажа – плита одновременно становится полом этих помещений. А от ростверков при этом начинают вести кладку цоколя.

Если нет желания слишком углублять плиту в грунт, и при этом добиться ее максимальной несущей способности без утолщения, можно применить схему, в которой ребра жесткости располагаются обращёнными вниз.

При подготовке поверхности, установке опалубки и армирующего каркаса сразу предусматриваются углублённые «каналы», которые после заливки плиты превратятся в ребра жесткости, обращенные в сторону грунта.

Это тоже получается своеобразный «симбиоз» плитного и ленточного фундаментов. Ребра жесткости планируются под внешними стенами и капитальными внутренними перегородками. Ну а если внутренних перегородок не предусмотрена, то ребра должны расположиться параллельно друг другу и более короткой стороне периметра дома, с шагом, не превышающим 3000 мм.

Такая схема позволяет добиться нешуточной экономии бетона, так как при наличии правильно спланированных ребер жёсткости толщину плиты можно значительно уменьшить, на 100÷150 мм, без потери ее несущего потенциала, а это как-никак 1,0÷1,5 кубометра раствора на каждые 10 квадратных метров площади.

Кроме того, открываются широкие возможности утепления фундаментной плиты – тот самый перепад высоты на основной поверхности и на ребрах жесткости часто выполняют укладкой прочного термоизоляционного материала, например, экструдированного пенополистирола. Кстати, именно такой подход является ключевым условием возведения одной их усовершенствованных разновидностей плитных фундаментов – так называемой «утепленной шведской плиты».

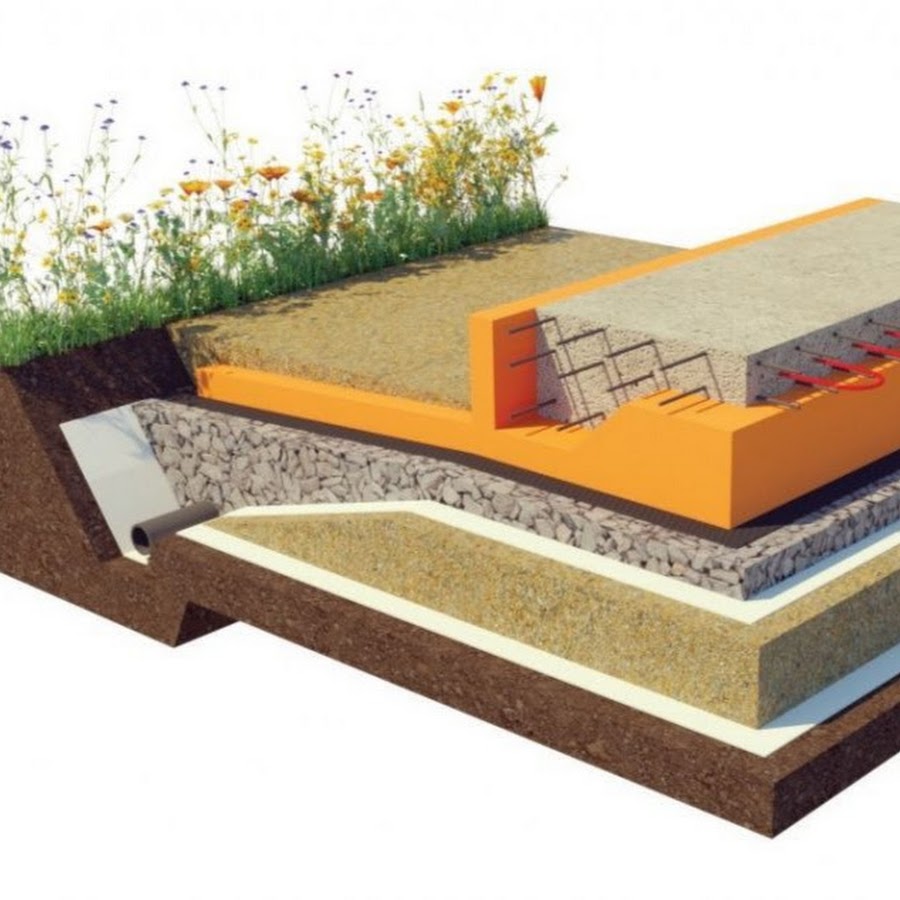

Утепленная шведская плита (УШП) – основа для домов с минимальным энергопотреблением

Широко применяемая в современном мировом строительстве тенденция возведения домов с минимальным, нулевым или даже отрицательным внешним энергопотреблением ведет к появлению и развитию инновационных технологий, к которым можно отнести и УШП. Основные нюансы технологии утепленной шведской плиты подробно рассмотрены в соответствующей публикации нашего портала.

Имеет смысл сделать еще одно замечание. Плитные фундаменты могут быть не только заливаемыми полностью, монолитными, но и сборными, состоящими из укладываемых вплотную друг к другу готовых железобетонных конструкций. Казалось бы – это намного проще, однако, отсутствие жесткой связи между соседними плитами делает такое основание неустойчивым к возможным колебаниям грунта. По этой причине подобная схема не получает широкого распространения, и в жилом частном строительстве – практически не применяется. Исключением могут быть только малогабаритные хозяйственные постройки, площадь которых ограничена размерами одной стандартной плиты, но это, сами понимаете, встречается чрезвычайно редко.

Применение плитного фундамента. Его основные достоинства и недостатки

Применение плитного фундамента будет полностью оправдано на участках строительства, которые характеризуются грунтами с пониженной несущей способностью. К нему обычно прибегают там, где более простые схемы, типа ленточного неглубокого заложения или столбчатого – попросту невозможны из-за особенностей «геологии»: склонности грунтов к морозному вспучиванию, горизонтальным «подвижкам», близкого расположения водоносных горизонтов и т.п.

Кроме того, такой фундамент, при тщательно проведенных расчетах и проектировании, может стать очень надежной основой при многоэтажном строительстве. Равномерное распределение нагрузок на большой площади основания дает весьма незначительные показатели давления на грунт даже при возведении массивных зданий и инженерных сооружений. Правда, это в большей мере относится к строительным работам, проводимым в промышленном масштабе.

О достоинствах и недостатках плитного фундамента, кстати, как действительных, так и, прямо скажем, надуманных, ведется немало споров. Попробуем перечислить их и немного разобраться в этом вопросе.

Что говорят о достоинствах?

• Существует распространенное мнение, что монолитный плитный фундамент – это абсолютная «панацея» для всех случаев, то есть может возводиться вообще на любом грунте. Якобы такая плита дома даже на заболоченном участке будет надежной основой для тяжелого здания, так как за счет своей «плавучести» станет колебаться вместе с подвижками грунта, не подвергаясь деформациям.

Согласиться с таким утверждением, безусловно, нельзя. Скорее всего, правильнее было бы говорить лишь о том, что плитный фундамент открывает расширенные возможности строительства на участках со сложными грунтами, с недостаточной для ленточной основы несущей способностью, со средними показателями пучинистости.

Но на явно заболоченных, переувлажненных грунтах, с вероятностью просадок, тем более – в регионах с суровым зимним климатом надежной основой станет, наверное, только свайный фундамент, года сваи забиваются (вкручиваются) в плотные, несущие породы, расположенные значительно ниже уровня промерзания.

А плитный фундамент, расположенный практически на поверхности, действительно может в определенных пределах перемещаться вместе с колебаниями грунта, то есть «плавать». Но беда в том, что на участках с выраженной нестабильностью грунта эти колебания могут иметь весьма высокую амплитуду, и прилагаться снизу к поверхности плиты неравномерно. Даже если грунт абсолютно однороден по всей площади, эта неравномерность объясняется банальными причинами – с южной стороны практически всегда и промерзание идет на меньшую глубину, и оттаивание по весне происходит значительно быстрее. А это означает, что плита волей-неволей станет испытывать колоссальные внутренние напряжения на изгиб.

Цены на экструдированный пенополистирол

экструдированный пенополистирол

Как правило, плитные фундаменты имеют весьма значительный запас прочности, и, возможно, такие нагрузки сама плита выдержит, не треснет, но небольшие линейные деформации – вполне вероятны. Они обязательно передадутся и на стены, а кроме того, не исключается крен всего здания от вертикальной оси. Для деревянных построек он, возможно, и не столь критичен, благодаря определенной подвижности конструкции. Но вот напряжения на жестких каменных (блочных) стенах увеличиваются по мере высоты, то есть рычага приложения силы. И не исключено, что где-то в верхней области стены вдруг появится и начнет расширятся трещина.

Так что, если рассуждать объективно, не стоит слишком переоценивать универсальность плитного фундамента – это было бы опрометчиво. Во всяком случае, если нет уверенности в безусловном успехе, целесообразнее будет пригласить специалистов для проведения геологического анализа участка. Кроме того, всегда полезно ознакомиться с «историей» применения плитных фундаментов в близлежащей местности – какие и как давно построены дома на них, какова глубина заложения и толщина плиты, есть ли нарекания по эксплуатации, как здания пережили сезонные колебания грунта – эти и другие вопросы помогут сделать правильный выбор.

• Плитные монолитные фундаменты позволяют возводить крупные, даже многоуровневые дома, построенные из тяжелых материалов.

Это действительно так, и немало многоэтажных зданий в крупных городах стоят именно на подобной основе. По способностям равномерно распределять нагрузку на большую площадь такой фундамент не имеет себе равных. Безусловно, всё это справедливо при профессионально проведенных расчетах, с учётом особенностей участка застройки, и качественном исполнении.

Так что расхожее мнение, что плитный фундамент подойдет только для небольших компактных домов, и что «век его недолог», ограничивается 35÷50 годами – это не более, чем вымысел. Повторимся — всё зависит от грамотных профессиональных расчетов и от качества исполнения в соответствии с проектом.

• Строительство плитного фундамента сводит к минимуму работы по выкапыванию котлована – не требуется сильного заглубления в грунт.

Если говорить о плите, расположенной на поверхности грунта или с небольшим заглублением, то это действительно так – снимается лишь верхний плодородный слой почвы, и глубина котлована в большей степени определяется расчетной высотой песчано-гравийной подушки. Правда, если эту глубину умножить еще и на всю площадь (а плиту необходимо закладывать шире будущего здания, да еще плюс утепленные отмостки), то объем выбираемого грунта все равно может получиться немалый. Так что это достоинство весьма неочевидное – с ленточным фундаментом неглубокого заложения иногда в этом плане бывает попроще.

Ну а если планируется использовать монолитную плиту глубокого заложения, то есть создавать на её основе дом с полноценным подвалом, то и котлован придется выкапывать соответствующий, то есть без привлечения спецтехники обойтись – очень сложно.

• Применение плитного фундамента автоматически решает проблему надежного основания для полов первого (или цокольного) этажа.

Это действительно важное преимущество. А если одновременно с подготовкой плиты к заливке предусмотреть качественный пояс термоизоляции, то полы получатся еще и заранее утеплённые. В «утепленной шведской плите», помимо этого, сразу монтируются и контуры водяного подогрева полов.

• Работа над плитным фундаментом никак не может быть отнесена к задачам повышенной категории сложности.

Неоднозначное утверждение, с которым, тем не менее, можно в определённой мере согласиться. Действительно, сама работа над плитой не предполагает операций, требующих высочайшей квалификации работников. Выкапывание котлована и трамбовка песчано-гравийной подушки, вязка арматурного каркаса, установка опалубки, заливка и распределение бетона, уход за набирающей прочность плитой и другие этапы – все это или изначально понятно, или же начинающему мастеру можно «набить руку» за очень короткое время.

Другое дело, что ряд операций требует привлечения специальных инструментов и техники. Так, для качественной трамбовки не обойтись без виброплиты, для быстрого и единообразного изготовления арматурных хомутов необходимо будет соорудить соответствующее приспособление, гидроизоляция рулонными материалами предполагает использование газовой горелки с баллоном.   А учитывая то, что  объем заливаемого бетона может получиться немалым, а плиту желательно залить за один день, то вряд ли стоит полагаться на самостоятельное изготовление раствора – придется его заказывать с доставкой.

Можно сказать так, что при условии привлечения для некоторых операций сил и средств со стороны, с основным объемом работ вполне может справиться хозяин, заручившийся помощью друзей или родственников. Правда, надо быть готовым к тому, что работа предстоит довольно длительная, нелегкая физически, а порой – еще и утомительно-однообразная. Но для небольшой сборной бригады из нескольких крепких мужчин – выполнимая. Безусловно, при точном следовании всем технологическим рекомендациям.

Интересно, что в некоторых публикациях, посвященных плитным фундамента, это преподносится не как достоинство, а как недостаток – мол, работа над такой плитой является чрезвычайно сложным делом. Возможно, что дело просто  в различных критериях оценки – с какой точки зрения эту проблему рассматривать.

Теперь обратим внимание на недостатки плитного фундамента:

• Вполне очевидно, что такой тип основания дома подойдёт для строительства на относительно ровном участке. Если в пятне застройки наблюдается значительный перепад высоты, то подобная схема либо чрезвычайно усложняется, становится нецелесообразной, либо признается полностью невозможной.

• Плита должна полностью, всей своей площадью, опираться на грунт – именно в этом заключается ее повышенная несущая способность даже на не вполне устойчивых грунтах. А это, в свою очередь, означает, что ни о каком подвале или погребе под самой плитой – не может быть и речи.

Исключением может быть только уже упомянутая выше схема, в которой сама плита становится полом полноценного подвального, полуподвального или цокольного помещения. Она, как правило, имеет направленные вверх ребра жёсткости-ростверки, или продуманные арматурные закладки, от которых уже ведется дальнейшее возведение заглубленной части стен, по аналогии с ленточным фундаментом глубокого заложения. Но такой тип фундаментов – очень дорогое «удовольствие», требующее высококвалифицированных расчетов и практического исполнения.

• Возведение плитного фундамента потребует заблаговременного планирования и прокладки необходимых инженерных коммуникаций, например, канализации, водопровода, а иногда – и силового кабеля.

Вряд ли такие требования можно отнести к недостаткам – это скорее оценивается лишь как специфическая технологическая особенность, и при грамотно спланированных работах особо не усложнит весь процесс строительства.

• Много говорят о высокой стоимости подобного фундамента, которая может достигать практически половины всей сметы строительства.

Такие пугающие показатели, по всей видимости, будут справедливы лишь для уже упомянутой выше плиты глубокого заложения. Если же фундамент практически не заглубляется, картина, безусловно, не столь «устрашающая».

Конечно, даже при небольшой толщине плиты, но при немалой ее общей площади, сантиметры очень быстро перерастают в кубометры бетонного раствора. Двухъярусное армирование потребует значительного расхода арматуры, безусловно, большего, чем при заливке ленточного основания. Однако, нельзя забывать о том, что вместе с фундаментной плитой застройщик сразу получает и готовое основание – по сути, черновой пол первого этажа, с уже качественно выполненной его гидроизоляцией, а иногда – и с утеплением. То есть эти этапы работ уже выпадают из общей сметы.

Так что чрезмерно высокая стоимость — далеко не всегда очевидный недостаток, а простота сооружения плиты во многом еще и компенсирует повышенный расход стройматериалов.

Как рассчитывается монолитный плитный фундамент

Любой фундамент требует проведения расчетов, и плитный в этом вопросе не является исключением. Правда, следует при этом особо оговорить, что проведение проектирования таких конструкций – это все же удел профессионалов, тем более в том случае, если планируется возведение полноценного загородного особняка.

Тем не менее, иногда к расчетам можно прибегнуть и самостоятельно, например, при возведении нежилых сооружений – гаража, сарая, бани, построек хозяйственного назначения. И одним из ключевых параметров расчета всегда является толщина монолитной плиты. Слишком малая толщина может не справиться с изгибающими нагрузками, чрезмерное утолщение – это никому не нужные расходы сил и средств.

Как рассчитывается оптимальная толщина плиты?

Проведение расчетов в идеале должно предваряется анализом грунта на пятне застройки, так как необходимо заранее иметь представление о несущей способности пласта, на который будет опираться фундаментная плита. Обычно для этого приглашаются специалисты с буровой установкой, которые проделывают несколько шурфов, например, по углам и в центре участка.

Это позволяет оценить состав и толщину слоев, наличие «верховодки», расположение водоносных слоев, исходя из чего можно проводить дальнейшие расчеты.

Любой из грунтов характеризуется своим сопротивлением нагрузке, то есть, по сути — несущей способностью. Этот параметр может быть выражен в килопаскалях (кПа), но для проведения расчетов в метрической системе удобнее пользоваться величиной килограмм-сила на квадратный сантиметр (кгс/см²).

Понятно, что распределенное давление, создаваемое массой планируемого дома (с учетом еще и внешних нагрузок на него) и массы самой плиты, не должно выходить за указанные пределы. Однако, такой расчет все же не будет достаточно объективен.

При расчете необходимой толщины плиты лучше оперировать значениями оптимального удельного давления на тот или иной грунт – эти показатели определены именно для плитных фундаментов. Расчетное же значение нагрузки от всей конструкции, включая вес плиты, должны быть максимально приближенным к оптимальным, с возможным отклонением, не превышающим 20÷25%.

Для чего это делается? Важно не впасть в две крайности. При превышении оптимального значения нагрузки появляется вероятность того, что плита со временем начнет утопать в грунте. Однако, не менее опасным является и значительное снижение давления на грунт – слишком легкая для конкретных условий конструкция становится уж чересчур «плавающей», то есть ее может перекашивать даже при самых незначительных сезонных колебаниях грунта.

Тип грунта под монолитной плитой	Оптимальное значение распределённой нагрузки на грунт для плитного фундамента, кгс/см²
Плотные пески мелкой или пылеватой фракции	0. 35
Те же пески, но средней плотности	0.25
Супеси, твердые и пластичные	0,5
Суглинки, твердые и пластичные	0.35
Глины твердой структуры	0,5
Глины пластичные	0.25

Обратите внимание на следующее:

• Во второй таблице показаны уже не все типы грунтов. Дело в том, что на грунтах с высокой несущей способностью само возведение плитного фундамента просто не имеет особого смысла – можно обойтись куда более дешевыми вариантами.
• Кроме того, в таблице цветом выделены две строки. В обоих этих случаях рекомендуется провести углубленный анализ технико-экономической целесообразности возведения именно плитного фундамента.

— В случае с супесями не исключено, что намного выгоднее может быть сооружение обычного ленточного фундамента.

— Твердые глины выделены по той причине, что плотность их структуры иногда бывает обманчива. Если есть вероятность переувлажнения этих слоев, например, близкорасположенными водоносными горизонтами при сезонном колебании их заполненности, то нельзя исключить и резкую потерю несущей способности грунта. Плита вместе с постройкой начнет постепенно «тонуть». Стоит рассмотреть вопрос о большей, возможно, целесообразности применении фундамента свайного типа.

Итак, чтобы провести расчёт необходимой толщины плиты придется определить, какую распределенную нагрузку будет оказывать на основание само здание, затем найти разницу с оптимальным значением давления, и оставшийся «дефицит» покрыть за счет массы железобетонной плиты. Зная удельную плотность железобетона, несложно вычислить объем, а имея в качестве исходных данных площадь плиты – определить ее оптимальную толщину. При этом не забывают учитывать то, что плита должна выступать за периметр всех стен наружу как минимум на величину своей расчетной толщины  или даже больше – это уже зависит от особенностей проекта.

Ниже читателю будет предложен калькулятор, в котором реализован этот алгоритм расчета. Безусловно, точностью вычислений это приложение не может конкурировать с профессиональными программами, но для «прикидки» в области собственноручного строительства может оказать полезную услугу.

Калькулятор предполагает, что у застройщика на руках имеются проектные наметки будущего здания, то есть ему не составит труда определиться с исходными данными. Потребуется знать материал и площадь стен (за вычетом оконных и дверных проемов), площадь и тип перекрытий, площадь кровли и угол крутизны ее скатов (для учета снеговой нагрузки). В программу расчета уже заложены средние значения удельной массы материалов строительных конструкций, учтены примерные эксплуатационные нагрузки (масса отделки, мебели, крупных бытовых агрегатов, динамические нагрузки от проживающих в доме людей и т.п.).

Как правильно рассчитывать площади конструкций?

Так как в расчетах достаточно часто фигурируют значения площади, стоит по этому поводу дать соответствующие рекомендации. Они изложены в специальной статье нашего портала, посвященной точному расчету площадей, в которой, кстати, также имеются удобные калькуляторы.

Необходимые для расчета данные лучше всего подготовить заранее, выписать в отдельную табличку, а потом приступать к расчетам.

Калькулятор расчёта оптимальной толщины фундаментной плиты

Перейти к расчётам

Укажите запрашиваемые значения и нажмите «Рассчитать рекомендуемую толщину монолитной плиты»

Плотные пески мелкой или пылеватой фракцииПески мелкой или пылеватой фракции, средней плотностиСупеси, твердые и пластичныеСуглинки, твердые и пластичныеГлины твердой структурыГлины пластичные

СТЕНЫ ДОМА
Площадь стен указывается суммарно, за вычетом оконных и дверных проемов.
(Доступно введение двух вариантов, например, для несущих внешних и внутренних стен. Если вариант не используется, оставьте значение площади по умолчанию — 0)

Стены, тип №1

Материал стен

— кирпичная кладка в полкирпича (120 мм)- кирпичная кладка в 1 кирпич (250 мм)- кирпичная кладка в 1.5 кирпича (380 мм)- кирпичная кладка в 2 кирпича (500 мм)- стены из газосиликатных блоков марки D600, толщина 300 мм- бревенчатый сруб, диаметр 240 мм- стены из бруса, толщина 150 мм- каркасные стены с утеплением, толщина 150 мм

Площадь стен, м²

Стены, тип №2

Материал стен

— кирпичная кладка в полкирпича (120 мм)- кирпичная кладка в 1 кирпич (250 мм)- кирпичная кладка в 1.5 кирпича (380 мм)- кирпичная кладка в 2 кирпича (500 мм)- стены из газосиликатных блоков марки D600, толщина 300 мм- бревенчатый сруб, диаметр 240 мм- стены из бруса, толщина 150 мм- каркасные стены с утеплением, толщина 150 мм

Площадь стен, м²

ПЕРЕКРЫТИЯ
Если в перекрытии есть проем, например, для межэтажной лестницы, то его следует исключить из общей площади
(Доступно введение двух вариантов, например, для межэтажного и чердачного перекрытия. Если вариант не используется, оставьте значение площади по умолчанию — 0)

Перекрытие, тип №1 (межэтажное)

Тип перекрытия

— перекрытие межэтажное или цокольное по деревянным балкам с утеплителем плотностью до 200 кг/м³- плита перекрытия пустотная- плита перекрытия монолитная

Площадь перекрытия, м²

Перекрытие, тип №2 (чердачное)

Тип перекрытия

— перекрытие чердачное по деревянным балкам с утеплителем плотностью до 200 кг/м³- плита перекрытия пустотная- плита перекрытия монолитная

Площадь перекрытия, м²

СТРОПИЛЬНАЯ СИСТЕМА И КРОВЛЯ
При выборе типа кровли автоматически будет учитываться и средний вес стропильной системы с обрешеткой.
Одновременно к весу крыши будет добавлено ориентировочное значение снеговой нагрузки, в зависимости от региона строительства и крутизны скатов

Общая площадь кровли, м²

Тип кровли

— листовая сталь, профнастил, металлочерепица- мягкая полимер-битумная кровля в два слоя- абесто-цементный шифер- керамическая черепица

Регион строительства

Северные региона России, СибирьСредняя полоса РоссииЮжные регионы России

А вот теперь – внимание:

Результат, выданный в миллиметрах, показывает, какой должна быть толщина плиты, чтобы суммарная нагрузка от всей конструкции здания на грунт лежала в пределах оптимальных значений, о которых говорилось выше. Это значение обычно округляют до величины, кратной 50 мм.

Но вот здесь могут быть различные варианты.

• Оптимальным считается, если расчетная толщина плиты лежит в диапазоне от 200 от 300 миллиметров – фундамент в таком случае полностью оправдывает свое предназначение, в том числе и с позиций экономичности его строительства.
• Если расчетное значение получилось более 350 мм, то, по всей видимости, более правильным решением будет применение иного типа фундамента – ленточный или столбчатый окажутся не менее надежными при гораздо меньших затратах. Другой вариант – делать плиту тоньше, но оснащая ее ребрами жесткости, чтобы исключить подвижность конструкции. Но в этом случае самостоятельными расчетами уже обойтись не удастся – потребуется обязательное привлечение профессионального проектировщика.
• Толщина же плиты менее 150 мм (а возможно, что калькулятор выдаст даже результат со знаком «минус») напрямую говорит о том, что планируемое здание является слишком тяжёлым для данного участка. Правильный подбор надежного основания будет возможен только после дополнительных геологических изысканий и высококвалифицированных расчетов. Приступать к самостоятельному строительству в таких условиях – весьма рискованное занятие.

Если с толщиной плиты определились, то несложно будет затем просчитать необходимое количество бетона. Простейшие математические действия – перемножение площади основания на его высоту, дадут необходимый объем, к которому обычно добавляют около 10% резерва.

Практика расчетов, строительства и эксплуатации подобных фундаментов доказала, что в конструкцию самой плиты толщиной в 200-250 мм для построек из материалов средней тяжести, или 300-350 мм – для кирпичных, заложен очень мощный запас прочности к деформирующим нагрузкам, и с этой стороны «подвоха» ожидать не приходится. Правда, для этого должен использоваться бетон марочной прочности не ниже М200 (класс В15), а оптимальным считается все же М300 (класс В22.5).

Цены на цемент

цемент

Как рассчитывается армирующий каркас и количество материалов для его изготовления?

Армирование плит толщиной до 150 мм проводится в один ярус, вязаной сеткой из арматуры диаметром 12÷16 мм, которая должна расположиться по центру высоты плиты. Но так как чаще все же применяются плиты толщиной 200 мм и более, то армирование планируется в два яруса, двумя сетками, каждая их которых должна располагаться от края плиты на расстоянии 30÷50 мм. Шаг монтажа прутьев, составляющих сетку – от 200 до 300 мм. Рекомендуется несколько уплотнить шаг прутов по линиям будущего монтажа несущих стен – за счет небольшого допустимого разряжения по центру плиты.

Сетки увязываются по всем точкам пересечения продольных и поперечных прутьев (поз.1) стальной проволокой (сварку в таких операциях применять не рекомендуется), а между собой – с помощью П-образных хомутов (поз.2) в краевой зоне, и подставок-«пауков» (поз.3) – по площади плиты. Для изготовления этих хомутов и подставок также используется арматурный прут, но уже диаметром 8÷10 мм.

Ниже представлены калькуляторы, которые помогут правильно определиться с диаметром и количеством арматуры для вязки каркаса.

Калькулятор расчета диаметра прутов основного армирования и шага их установки

Для проведения расчета исходят их установленной нормы, что суммарная площадь армирования должна быть не ниже 0,3% от площади поперечного сечения железобетонной конструкции. Линейные размеры плиты нам известны, а значит, попробовав варьировать шаг укладки арматурных прутьев (в известных пределах, конечно, от 150 до 300 мм, и при этом шаг не должен быть больше 1,5 толщины плиты), можно определиться: с арматурой какого диаметра выгоднее и быстрее будет выполнять сборку каркаса.

Расчет можно провести по любой из сторон прямоугольной фундаментной плиты.

Какой бы результат при расчете ни получился, следует помнить, что при длине армирующей конструкции более 3 метров, диаметр арматуры не может быть менее 12 мм.

С диаметром основной арматуры определились. Теперь необходимо рассчитать, сколько же ее понадобится.

Калькулятор расчета количества основной арматуры

Для расчета необходимо знать линейные размеры фундаментной плиты прямоугольной формы, выбранный шаг укладки прутов арматуры и количество ярусов армирования.

Результат будет получен в метрах, а кроме того, переведен в количество прутов стандартной длины – 11.7 м.

Программа расчета сразу учитывает 10% запаса, в том числе – для создания прямых нахлестов при наращивании арматуры в длину.

Калькулятор расчета количества арматуры для монтажных хомутов

Чаще всего для фундаментной плиты армирование проводят в два яруса – одна сетка располагается над другой на таком расстоянии, чтобы между верхним и нижним краями плиты и армопоясом создавался защитный слой бетона толщиной порядка 30-50 мм. Это необходимо для того, чтобы уберечь металлические прутья от коррозии.

Создание необходимого расстояния между решётками и их увязывание в единую конструкцию удобно производить:

• В краевой зоне – П-образными хомутами, которые увязывают верхний и нижний пруты решеток, одновременно создавая и пояс дополнительного усиления под несущими стенами будущего дома. Длину арматуры для изготовления такого хомута обычно принимают за 5H, где Н – это высота фундаментной плиты.

• По площади плиты – расстановкой подставок-«пауков» (можно встретить название «лягушки»), с частотой примерно 2 штуки на квадратный метр. Размеры подобного паука – нижние опоры примерно 1,5 шага основной решетки, высота – запланированное расстояние между решетками, и верхняя «полка» — равна шагу решетки.

Для изготовления этих упомянутых связующих и усиливающих элементов каркаса обычно применяется арматурный прут периодического профиля сечением 8 мм. Калькулятор, расположенный ниже, поможет быстро рассчитать количество необходимого материала.

Результат дается в метрах и в количестве целых прутов стандартной длины 11.7 метров. Кроме того, так как арматура диаметром 6 или 8 мм может выпускаться и прутами стандарта 6 метров, предусмотрен и такой перерасчет.

Перейти к расчётам

Перевести метры в тонны – это просто!

Иногда появляется необходимость перерасчета линейных размеров арматуры в весовые – некоторые торговые организации публикуют свои прайсы с ценами в рублях за тонну. Ничего страшного – быстро перерасчитать в другие единицы измерения поможет специальный калькулятор перевода длины арматуры в весовой эквивалент.

Процесс создания плитного фундамента — пошагово

Необходимо правильно понимать, что абсолютно универсальных инструкций строительства плитного фундамента – нет. Многие нюансы зависят от особенностей участка, от специфики здания, которое будет возводиться на этой основе, и даже от возможностей застройщика.

Ниже в таблице пошагово будут показаны все этапы строительства плитного фундамента. При необходимости, будут приводиться комментарии, даваться пояснения и рекомендации. Несмотря на определенные различия, общая схема все же остается единой.

Дренажная система на участке – как сделать самому?

Продуманная и качественная система отвода воды – это и долговечность строений, и чистота на территории. Как самостоятельно организовать систему дренажа на участке – читайте в специальной публикации нашего портала.

Плитный фундамент: технология и особенности

Содержание

1. Общее описание
2. Срок службы фундамента плитного типа
3. Применение плитных фундаментов
4. Типы и особенности плитного фундамента
5. Используемые материалы
6. Технология сооружения плитного фундамента

Общее описание плитного фундамента

Img by Comrade King — flickr

Плитный фундамент – это ресурсоемкий, но надежный способ организации долговечной основы для строения. Кроме того, это самый простой способ устройства фундамента для загородного дома. Он представляет собой сплошную железобетонную плиту на песчано-гравийной подушке. Различают плитные фундаменты по различной степени погружения в грунт, но существуют и комплексные плитно-свайные и плитно-ленточные варианты, значительно увеличивающие жесткость конструкции. Возможно создание плитного фундамента из отдельных, например, дорожных, плит. Однако такой вариант, кроме расходов на плиты и их укладку в котлован с помощью крана, все равно потребует выравнивающей цементной стяжкой по поверхности. Поэтому, лучший вариант строительства плитного фундамента – это создание однородной армированной плиты, по всему периметру планируемого строения.

Плитный вариант фундамента применяется при мелкозаглубленном (до 50 см.) и глубокозаглубленном (больше глубины промерзания грунта) обустройстве фундамента. В последнем варианте он может размещаться на любой глубине и автоматически становится основанием пола цокольного этажа. От ленточных или свайных типов фундамента плитный фундамент отличает наличие армирования по всей плоскости плиты, что позволяет избежать внутренней деформации, трещин и разломов. В скандинавских странах, например, плитный фундамент довольно распространен, особенно в частном строительстве, так как имеет неоспоримые преимущества, по сравнению с другим типами фундаментов, в условиях севера. Местные строители отмечают, если строение отапливается и фундамент отлично теплоизолирован, то плитная конструкция по долговечности, выигрывает даже у свайной.

Срок службы фундамента плитного типа

О истории и сроках службы фундамента данного типа можно сказать следующее: египетские пирамиды до сих пор прочно стоят на монолитной плите. Другими словами, плита в основании здания, при правильной организации конструкции, превосходит многие иные варианты фундамента по долговечности. Однако, не существует универсальных решений и на продолжительность службы плитного фундамента может повлиять ряд факторов. Если здание простое, а состояние грунта на стройплощадке требует плитной конструкции фундамента, то беспокоиться не о чем. А вот в случае с большим и сложным строением, понадобятся внимательные и грамотные расчеты нагрузок (обычно строители не применяют плитный фундамент на наклонных участках и при использовании тяжелых сооружений с этажностью более трех этажей). Именно тот факт, что плитные фундаменты применяются на проблемных грунтах, на срок службы могут сильно повлиять даже незначительные недочеты в конструкции. В процессе планирования реализации в индивидуальном проекте такого фундамента, необходимо учесть все детали и тонкости сезонного «поведения» грунта на стройплощадке. Правильная конструкция, полностью соответствующая обстоятельствам, может быть дорогой, но при профессиональном и качественном подходе, будет служить верой и правдой долгие десятилетия.

Img by Concrete Forms — flickr

Применение плитных фундаментов

Плитные фундаменты известны своими способностями сопротивляться движению грунта и даже компенсировать его вертикальные и горизонтальные перемещения. Поэтому такой фундамент часто используется в случаях насыпного, пучинистого, круглогодично промерзшего или подвижного грунта, а так же при неравномерности сжимаемости грунтов. На основе плитного фундамента можно организовать отличную защиту от высокого уровня напорных грунтовых или талых вод, однако это потребует дополнительного дренажа, гидроизоляции, а так же внимательной организации канализации, водопровода и других коммуникаций. В целом применение плитного фундамента целесообразно для строительства простых по планировке и небольших каменных, либо каркасных сооружений. Если планировка здания сложная, то плиту, после возведения, разрезают на части по деформационным швам. В результате под каждой частью строения оказывается своя цельная часть плиты, что снизит нагрузку при движении грунта, однако даже в этом случае все составляющие плиты будут работать как единая плита (эту работу однозначно должны проводить профессионалы). С затратной точки зрения малозаглубленные плитные фундаменты экономически довольно выгодны, поскольку позволяют экономить, как на материалах, так и на трудозатратах. Они возводятся быстро и имеют очень простую конструкцию, однако если здание не будет отапливаться, то малозаглубленный фундамент необходимо качественно теплоизолировать.

Типы и особенности плитного фундамента

Самый распространенный вид плитного фундамента, как и самый простой – это монолитный. Он представляет собой сплошную железобетонную плиту 20 – 25 см. на песчано-гравийной подушке, располагаемую под всем строением. Для придания необходимой жесткости плита может заливаться с созданием ребер жесткости, располагаемых в перекрестных направлениях. Ребра жесткости могут располагаться как с нижней, так и с верхней стороны плиты. В зависимости от целей конструкции железобетонный монолит может быть не только сплошным, но и решетчатым. Так же плитный фундамент может быть сборным. В таком случае конструкция собирается из плит, с обязательной бетонной стяжкой для выравнивания поверхности. Плитный фундамент сборного типа может также собираться из железобетонных балок, путем перекрестного наложения элементов, с обязательной заделкой стыков.

Img by Bruno Cordioli — flickr

Для обеспечения большей жесткости плиты, в отдельных случаях, а так же для возведения многоэтажных зданий применяют комбинированные типы фундаментов. В коттеджном строительстве, больше распространен комбинированный ленточно-плитный фундамент, который является особенно жесткой и надежной конструкцией, объединяя в себе лучшее от двух наиболее популярных типов оснований. Комбинированный свайно-плитный фундамент, для коттеджей — это, в большинстве случаев, непозволительная роскошь, исходя из перерасхода стройматериалов. Как правило, свайно-плитная комбинация, значительно увеличивающая жесткость плитного фундамента, используется при строительстве многоэтажных домов.

Плавающий плитный фундамент – это монолитная сплошная армированная плита, залитая по всему периметру здания на песчано-гавийной подушке и лежащая либо практически на поверхности, либо с незначительным заглублением в грунт. «Плавающая» конструкция применима для пушистых, насыпных и пучинистых грунтов, поскольку она способна подниматься и опускаться вместе с движущимся основанием. Такой вариант фундамента, как правило применяется при возведении небольших строений, например, бань или хозяйственных построек.

Используемые материалы

В конструкции плитного фундамента применяются следующие материалы: бетон высокого качества, арматура, различные гидроизоляционные материалы и утеплители. Бетон выбирается высокой прочности (марки М300 и выше), обязательно учитывается водонепроницаемость (W8 и более) и высокая морозоустойчивость (не менее F200), так же немаловажен коэффициент подвижности материала П-3. В случае с близким залеганием грунтовой воды, отлично подошел бы сульфатостойкий бетон, но это большая редкость. Арматура применяется диаметром 12-16 мм и может быть любой марки, соединяется в решетку она с помощью проволоки. Если же, планируется сваривать прутки арматуры между собой, то марка арматуры должна быть пригодной для сваривания (а500с, а240с). В качестве гидроизоляции, чаще всего используют битумно-полимерные материалы, однако допустимо и использование рулонного полиэтилена. Для утепления, о котором рекомендуется обязательно позаботиться в незаглубленных и малозаглубленных типах фундамента, используются различные синтетические теплоизоляционные материалы. Лучшим из них можно считать экструдированный пенополистирол, поскольку этот утеплитель очень прочен и особенно долговечен. Утеплению особенно стоит уделить внимание, если при глубоком заложении, плита фундамента выполняет одновременно и роль пола цокольного этажа.

Img by Rick — flickr

Технология сооружения плитного фундамента

Рекомендуется заглубление плитного фундамента, как минимум на метровую глубину, а если здание не отапливается, то стоит либо утеплить его, либо заглубить на глубину промерзания грунта.

Сначала роют котлован, размеры которого должны быть немного больше плиты, поскольку нужно оставить место для проведения гидроизоляционных и утеплительных работ. Выравнивание грунта нужно произвести тщательно и вручную, поскольку поверхность грунтовой основы обязательно должна быть ровной. Затем прокладывается слой геотекстиля. Это важное условие, которое не позволит песчано-гравийной подушке разойтись в грунт. Слой песка и слой гравия, аккуратно выравнивают с применением нивелира, обязательно с тщательной трамбовкой песчано-гравийной подушки, слоями по 10см. На этом этапе можно проложить необходимые коммуникации (вода, канализация и прочее), если они будут пролегать под фундаментом.  После этого, на «подушку» может быть уложен тонкий выравнивающий слой песчано — бетонной подготовки (до 10 см.). Далее идет гидроизоляционный слой из виниловой пленки или рубероида, причем двойной слой приветствуется.

Гидроизоляцию нужно вывести (выпустить) за пределы плиты и при глубоком заглублении объединить с гидроизоляцией стен цокольного этажа. Следом за гидроизоляцией стоит положить слой пенополистирола, для теплоизоляции, поверх которого, может быть дополнительно применен слой защитной виниловой пленки.  Подготовка подушки плитного фундамента закончена и можно начинать конструкцию самой плиты.

Этот процесс начинается с увязки или сваривания армирующей сетки из прутков арматуры. Не рекомендуется размещать арматуру слишком близко к поверхности плиты. Как только армирующая сетка закончена, строят опалубку и обязательно укрепляют ее, поскольку давление бетона будет высоким. В полученную форму заливается бетон, который тщательно распределяется и утрамбовывается виброинструментом. Поверхность бетонной плиты, разглаживают и выравнивают, после чего накрывают пленкой, для предотвращения слишком быстрого высыхания. Готовая плита отстаивается три-четыре недели, с поливом ежедневно, в течении первых семи дней. Когда плита готова, можно завернуть, выпущенную гидроизоляцию, и припаять ее к краям плиты. Все, монолитный плитный фундамент готов и можно переходить к другим работам.

Плитные фундаменты очень надежны и долговечны, а их эффективность в условиях сложных грунтов, неоднократно доказана на практике. Песчаные, слабые, пучинистые, насыпные, рыхлые, неоднородные и другие «проблемные» грунты на строительной площадке, могут сориентировать вас на использование именно этого типа фундамента. При правильном планировании и четком соблюдении технологии недостатков у плитного фундамента не так уж и много. Если вы возводите простое здание, например, гараж, баню, мастерскую или любую легкую хозяйственную постройку, то плитный фундамент — отличное решение. Но если ваше здание – жилое, и имеет приличную планировку или этажность, то для использования монолитной плиты в основании дома потребуются серьезные строительные расчеты. Очень важно, чтобы проектировщик обладал соответствующим образованием и были проведены необходимые исследования грунта.

Фундамент плита: технология строительства и советы
