Монолитная плита с ростверком вниз и вверх, технология, видео, фото

Плитный фундамент, усиленный ростверком, по праву относится к самым надежным и универсальным, при таком исполнении основание воспринимает значительные весовые нагрузки и практически не зависит от типа грунта. Единственным, но существенным ограничением этой технологии является затратность. Выбор конкретного вида ростверка, толщина плиты, потребность в утеплителе и другие нюансы также обосновываются расчетами, при малейшем сомнении в своих силах проектирование и строительство доверяют специалистам.

Оглавление:

1. Сфера использования
2. Разновидности
3. Правила строительства

Описание конструкции, варианты применения

Монолитное основание с ростверком также известно застройщикам под термином перевернутая чаша, к его отличительным особенностям относят заливку армированной бетонной прослойки под всей площадью дома с одновременным заложением вертикальных ребер жесткости по периметру и под будущими капитальными внутренними стенами.

Такое исполнение обеспечивает плите максимальную несущую способность, поднимает ее на любую нужную высоту, тем самым увеличивая независимость от однородности или степени увлажненности грунта. Эффект усиливается при заполнении пространства под монолитом дренажными материалами или утеплителем.

В отличие от классического свайного ростверк в таких фундаментах выполняет прежде всего функции цоколя и ребер жесткости, а не обвязочные, исключение представляют лишь комбинированные разновидности. Его наличие позволяет снизить толщину монолитной плиты с рекомендуемых нормами 50 см до 20-25 см, что в целом положительно сказывается на итоговой величине затрат.

В классическом исполнении бетонирование ростверка и площадки проводят одновременно, с жестким соединением арматурного каркаса. Исключения делаются редко (для деревянных домов допускается его сооружение из бруса, для небольших хозяйственных построек – из блоков или металла), по сути этот элемент является опорой дома.

Такой тип выбирают прежде всего при планировании возведения больших домов со стенами из тяжелых материалов (в частном строительстве – трехэтажных коттеджей из камня и кирпича) и сомнении в несущих способностях почвы. При заложении целесообразен отказ от подвала, но нет необходимости в организации полов по грунту. Технология также уместна при высоком риске горизонтального или вертикального смещения отдельных пластов земли, сезонном подтапливании или сильном напоре грунтовых вод в весеннее время.

Конструктивные различия проявляются в степени заглубления в землю и месте расположения вертикальных ребер жесткости. В зависимости от первого фактора выделяют:

1. Фундаменты без заглубления, с поднятием монолита выше нулевой отметки или укладкой непосредственно на грунт. К преимуществам такого варианта относят сокращение времени работ, но он возможен не на всех типах почвы.
2. Монолитную плиту мелкого заложения, являющуюся самой распространенной и востребованной и требующей подготовки котлована глубиной не менее 50 см.
3. Основания, заглубленные ниже линии промерзания.

Последний тип является самым затратным и выбирается при совпадении ряда условий: наличии в проекте подвала, отсутствии устойчивых слоев на глубине до 1,7 м и потребности в основе с высокими несущими способностями. В этом случае ростверк опирают на залитый по грунту и при необходимости защищенный утеплителем монолит и выводят до верхнего уровня цоколя, его ширина совпадает или превышает толщину несущих стен. В сравнении с обычной заглубленной лентой этот вариант считается более надежным, при его реализации подвальное помещение хорошо защищено от подтапливания.

Термин плита или чаша с ростверком чаше используется по отношению к первым двум видам. В зависимости от конструктивного расположения и функций вертикальных ребер выделяют две группы:

1. Основания с ростверком вниз. При таком исполнении плита всегда выполняет функции пола первого этажа и в проекте нет подвала. К плюсам относят равномерное распределение весовых нагрузок и отсутствие необходимости в дополнительном перекрытии, к минусам – сложности при скрытии коммуникаций и проведении этапа бетонирования, опалубку для таких ребер жесткости чаще всего делают несъемной.
2. Плиты с верхним ростверком, дающие возможность обустройства подполья и поднятия стен цоколя на любую нужную высоту. При таком исполнении полностью проявляются преимущества монолита, степень заглубления ограничена лишь бюджетом. Дополнительное пространство между плитой и перекрытием первого этажа используется с разными целями: от скрытия коммуникаций и элементов системы обогрева до размещения утеплителя.

Выбор второго варианта упрощает процесс размещения труб лишь частично, конструкция в любом случае должна быть монолитной. На практике это означает, что расположение отверстий для водопроводных или канализационных труб продумывается еще на стадии составления проекта, сверление плиты или стен цоколя относят к грубым нарушениям технологии. Для увеличения ремонтопригодности все коммуникации рекомендуют заводить через боковые грани, при невозможности такого монтажа трубы стоит защитить соответствующими каналами или кожухами.

Нюансы строительства

Этапы возведения монолитного фундамента с ростверком в целом стандартные: исходя из данных расчетов закупаются стройматериалы или заказывается бетон, проводятся разметка и земляные работы, подготавливается подложка, сооружение армируется и заливается раствором.

1. Заложение плиты толщиной не менее 20-25 см с двумя рядами продольного армирования как минимум. Конструкция усиливается объемной сеткой при шаге ячеек не более 20 см и привязкой каркаса ростверка. Общее сечение арматуры при этом превышает 0,3 % от площади плиты в размере, для цоколя этот минимум составляет 0,1 %.

Защитный слой бетона поддерживается на уровне 3 см снизу и 4 сверху, отклонение в большую сторону допустимо (в пределах 7 см), в меньшую – нет.

2. Обеспечение свободного доступа к опалубке плитного фундамента со всех сторон, тщательную подготовку стенок и дня котлована. Для продления срока службы и увеличения комфортности рекомендуют защитить плотным и влагостойким утеплителем (слоем Пеноплекса или его аналогами толщиной от 10 см), гидроизоляцию подошвы и стенок проводят в любом случае. Лучшие результаты при этом достигаются при комбинировании рулонных и обмазочных изделий.

3. Заложение подушки под плитой из слоя песка и щебня общей толщиной от 20 до 40 см. Каждые 10 см такой прослойки тщательно уплотняются с помощью виброоборудования или вручную, грунт и сыпучий материал разделяют геотекстилем. Потребность в укладке дренажных труб по периметру основания зависит от УГВ и определяется путем анализа почвы на участке. В схему пирога они включены с условием обязательного уклона, объединения в единый контур и наличием смотровых труб на всех углах здания. В расширении котлована при этом нет необходимости, дренажные элементы размещают непосредственно под подошвой плиты или ростверка.

4. Выполнение этапа бетонирования без перерывов с тщательной выгонкой пустот воздуха. Наружная сторона опалубки фундамента закладывается заранее, внутренняя – сразу же после схватывания плиты. При размещении ростверка снизу бетонирование всей конструкции выполняют за 1 день.

5. Обеспечение стандартного влажностного ухода. Монолитное перекрытие из плиты и ростверка набирает окончательную прочность через месяц после заливки, в течение первой недели бетон сбрызгивают водой и накрывают пленкой. Работы при этом ведутся исключительно в теплое время года.

6. Защиту бетонных поверхностей основания гидроизолирующими составами перед возведением стен.

Заложение влагостойкого утеплителя, дренажных труб и увеличение толщины подушки относят к необязательным, но рекомендуемым мерам, конечной целью которых является достижение максимального срока службы.

Снизить трудоемкость работ помогает спецтехника и вибрационное оборудование, используемое при подготовке котлована, трамбовки подушки и уплотнении бетона. С учетом большого объема заливаемой конструкции раствор стоит заказывать на заводе, избежать ошибок помогает подробный план действий.

Монолитная плита с ростверком | StroiFundament.

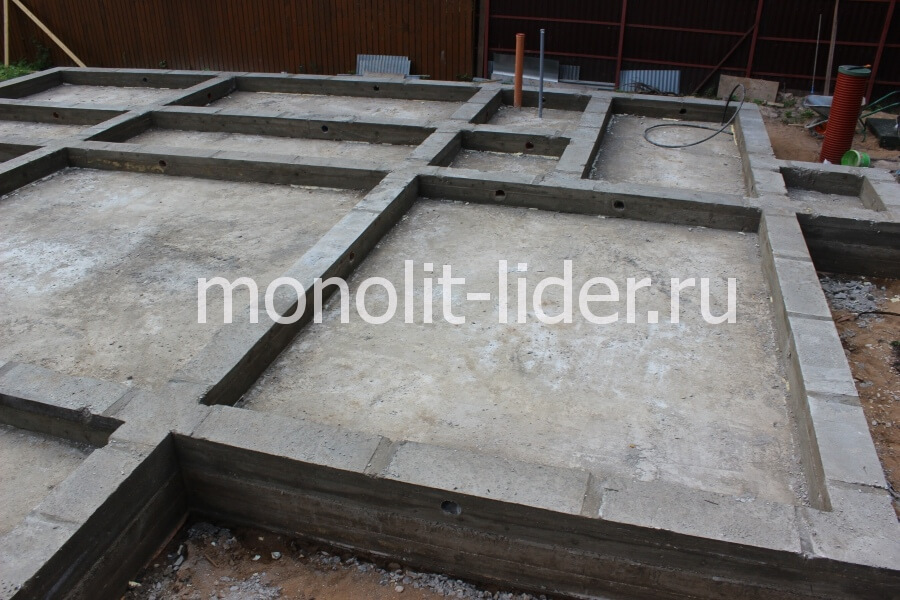

Монолитная плита с ростверком вверх

Плита с верхним ростверком представляет из себя монолитное основание под всей площадью дома, поверх которого, в зависимости от планировки дома и расположения несущих стен, делается ленточный бетонный пояс — ростверк, который усиливает несущую способность плиты.

Такой тип фундамента подходит для тяжелых домов из кирпича и газобетона, он способен вынести большие нагрузки. Засчет ростверка увеличивается расстояние от земли до нижней части самого строения, что позволяет уменьшить влияние осадков на стены дома. Еще одним плюсом верхнего ростверка на плите является способность с легкостью скрыть внутренние коммуникации в пол дома , дополнительно утеплить и гидроизолировать фундамент.

Особенности и преимущества монолитной плиты с ростверком вверх

Фундамент плита с верхним ростверком монтируется по бесшовной технологии заливки горизонтальных и вертикальных частей.

Дополнительная прочность достигается за счет общего армирования. Такая особенность обеспечивает конструкции наилучшую эффективность в условиях сезонного пучения и/или при высоких грунтовых водах.

Технология укладки позволяет удобно обустроить все необходимые коммуникации, в том числе и самый популярный и эффективный способ обогрева — «теплый пол».

Ключевыми достоинствами плиты с ребрами жесткости являются:

• высокая надежность и прочность конструкции;
• возможность укладки на любых типах почвы;
• совместимость с любыми строительными материалами;
• простота устройства.

При всех положительных характеристиках стоит помнить, что любая работа выполняется на должном уровне только профессионалами.

Поэтому лучше доверить монтаж фундамента опытным мастерам.

При кажущейся визуально простоте конструкции, цена строительства и качественные параметры полностью зависят от грамотной организации всего производственного процесса. Обратившись в компанию «StroiFundament.RU» вы получите комплексную и доступную по цене услугу под ключ:

Подготовка проекта

• Расчет величины постоянных (масса строения) и переменных (осадки, ветра) нагрузок, воздействующих на основание;
• Определение габаритных параметров и толщины плиты, расчет количества и характеристик требуемых строительных материалов;
• Разработка и согласование с заказчиком проекта работ

Если Вы хотите быть спокойным за качество и надежность своего будущего фундамента, то не поленитесь сделать геологию участка и рассчитать постоянные (масса дома) и переменные нагрузки (осадки, ветер), воздействующих на основание.

СНиП 2.02.01-83
1.4. Результаты инженерных изысканий должны содержать данные, необходимые для выбора типа оснований и фундаментов, определения глубины заложения и размеров фундаментов с учетом прогноза возможных изменений (в процессе строительства и эксплуатации) инженерно-геологических и гидрогеологических условий площадки строительства, а также вида и объема инженерных мероприятий по ее освоению.  Проектирование оснований без соответствующего инженерно-геологического обоснования или при его недостаточности не допускается.

Перечень основных работ

Геодезическая разметка пятна застройки, вынос осей, определение высотных отметок

Земляные работы. Разрабатываем грунт под фундамент, немного шире, чем размер плиты. Механизированным способом с последующей ручной доработой дна котлована

Укладка разделительного слоя из геотекстиля

Устройство песчаной-гравийной подушки под фундамент с уплотнением виброплитой

Монтаж закладных под ввод коммуникаций

Укладка гидроизоляционной мембраны

Монтаж ЭППС

Монтаж и укрепление опалубки

Вязка арматурного каркаса (Диаметр и ячейка строго по проекту)

Заливка бетонной смеси в опалубку. Уплотнение с использованием глубинного вибратора

Уход за бетоном в зависимости от погоды. Укрытие. Обогрев пушкой. Проливка водой

Демонтаж опалубки

Плитно-ростверковый фундамент является самым надежным из всех существующих. Он пригоден для зданий с цокольным уровнем, однако обходиться очень дорого.

Для точного расчета монолитной плиты с ростверком вверх, оставьте заявку через форму обратной связи.

Примеры работ

Остались вопросы? Срочно свяжитесь с нами, мы решим их в кратчайшие сроки!

Фундамент ростверка – типы, применение и процесс строительства

Фундамент ростверка – это тип мелкозаглубленного фундамента, который обычно устанавливается у основания колонн для распределения тяжелых конструкционных нагрузок колонн, опор или лесов на большую площадь.

Нагрузка распределяется с помощью слоев или ярусов балок; каждый ярус расположен под прямым углом к ​​соседнему ярусу. Ростверковый фундамент наиболее подходит для грунтов, имеющих низкую несущую способность.

Этот фундамент помогает избежать глубоких земляных работ, так как необходимая площадь основания предусмотрена для передачи нагрузки. Глубина фундамента ограничена от 1000 мм до 1500 мм.

Фундамент ростверка состоит из следующих компонентов: балки ростверка, распорные или перемычки и фундаментные болты. Балка ростверка изготавливается из стальных или деревянных брусков, скрепленных болтами, образуя прочное основание.

Распорка или перемычка укладывается перпендикулярно балке ростверка с каждой стороны и обеспечивает дополнительную опору для боковых нагрузок.

Фундаментные болты используются для крепления балок ростверка к основанию под ним, которое может быть бетонным или железобетонным.

Обычно используется в коммерческом строительстве, таком как офисные здания и магазины розничной торговли, но также может использоваться в жилищном строительстве.

Типы ростверкового фундамента

Ростверковый фундамент может быть изготовлен из дерева, стали и железобетонных материалов. Тип используемого материала зависит от типа конструкции, высоты здания и его веса.

Типы ростверковых фундаментов включают:

1. Деревянные
2. Сталь
3. Железобетон

1. Фундамент под ростверк

Фундамент под ростверк изготавливается из деревянных досок. Он использует ряд тяжелых бревен, называемых ростверками, для поддержки здания. Ростверки укладываются параллельно и соединяются болтами. Вся система ростверков и ригелей залита бетоном.

Кроме того, ростверковый деревянный фундамент удобен в грунтах с низкой несущей способностью, как правило, менее 50 кН/м2. Деревянные доски имеют ширину 8–12 дюймов и толщину 2–3 дюйма. Каждый слой ростверка укладывается перпендикулярно соседнему слою.

Длина ростверка пропорциональна нагрузке здания и обратно пропорциональна безопасной несущей способности грунта. После размещения ростверков в сетке ростверки соединяются между собой болтами.

Болты удерживают ростверки на месте и не допускают относительного перемещения, что обеспечивает безопасность фундамента. Зазор между ростверками в каждом слое заливается бетоном.

2. Фундамент стальной ростверк

По аналогии с деревянным ростверком фундамент стального ростверка состоит из стальных балок. Он использует серию двутавровых балок MS для поддержки здания. Ростверки укладываются параллельно и соединяются сваркой или болтами.

Размер стальных балок зависит от нагрузки здания. При необходимости две балки можно соединить вместе, чтобы получилась одна.

Стальные лаги располагаются параллельно в каждом слое, аналогично деревянному ростверковому фундаменту. Кроме того, каждый слой перпендикулярен соседнему слою.

Площадь ростверкового фундамента как индивидуального основания равна нагрузке на столб, деленной на безопасную несущую способность грунта.

Вся система балок покрыта бетоном. Бетонное покрытие толщиной не менее 100 мм поддерживается со всех сторон балок. Защищает стальные балки от ржавчины.

3. Железобетонный ростверк

Железобетонный ростверк ничем не отличается от ростверка из дерева и стали. Отличие только в используемом материале. Как следует из названия, железобетонный ростверк-фундамент изготавливается из железобетона.

Фундаменты из деревянных и стальных ростверков используются давно. Однако железобетонный ростверк является относительно новым, и достижения в технологии бетона позволили использовать бетон в фундаментах ростверка.

Бетонные ростверки доступны в сборном и монолитном вариантах. Кроме того, можно использовать предварительно напряженные бетонные ростверки.

Почему ростверковый фундамент хорош для вашего дома?

Ростверковый фундамент использовался со времен Римской империи и был популярен в средние века. Фундамент-ростверк не так распространен, как когда-то, но некоторые до сих пор используют его в постройках, где он может быть очень эффективным.

Ростверковый фундамент представляет собой тип фундамента, состоящий из деревянных или металлических балок, уложенных на землю и затем заполненных бетоном. Этот тип фундамента имеет много преимуществ, в том числе дешевле, чем другие фонды.

Основным преимуществом этого типа фундамента является то, что его можно построить быстро и легко в любое время, что делает его очень удобным для строительных проектов, когда вы должны начать строить до того, как у вас будут готовы все материалы.

Как построить ростверк для своего дома?

Разобьем процесс возведения ростверкового фундамента на две части-

1. Проектирование
2. Строительство

1. Проектирование

Конструкция ростверкового фундамента аналогична конструкции обычного бетонного основания. Во-первых, оцените нагрузку и моменты на фундамент. Увеличьте полученную площадь на 10% за счет собственного веса фундамента. Между тем, также оцените безопасную несущую способность грунта.

Площадь фундамента равна нагрузке, деленной на безопасную несущую способность. Для квадратного ростверка берут квадратный корень из площади, что дает длину ростверка. Добавьте два раза покрытия к ростверку на длину фундамента.

Спроектируйте ростверк верхнего и нижнего яруса, используя свойства материала сечения. Обязательно увеличьте допускаемые напряжения в ростверке на 33%, так как ростверк будет забетонирован.

Также спроектируйте разделители для удержания ростверков на месте. Минимальный зазор между двумя ростверками 75 мм. Для проектирования ростверка фундамента лучше воспользоваться помощью профессионала.

2. Строительство

Для устройства ростверка фундамента сначала выкапывается котлован под фундамент. Глубина фундамента должна быть до твердых слоев и ни в коем случае не должна быть менее 1 м.

На дно приямка уложить слой РСС марки М10 (1:3:6). Выровняйте бетонную поверхность и оставьте на сутки. Расположите ростверки согласно проекту.

Закрепите их с помощью разделителей, болтов или сварки, как указано на чертеже. Закрепите косынку в верхней части фундамента, чтобы зафиксировать колонну.

Установите опалубку вокруг фундамента. Поддерживайте покрытие со всех сторон фундамента. Залейте свежий бетон в фундамент и уплотните бетон, чтобы не осталось воздушных пустот.

Заключение

Из вышеописанной методики строительства видно, что ростверковый фундамент прост в сооружении и равномерно распределяет нагрузки по площади. Кроме того, это дешевле и экономит время. Строительный материал также легко доступен на рынке.

Однако существует ряд недостатков, присущих ростверковому фундаменту. Коррозия стального ростверка представляет собой большую проблему, если он остается на открытом воздухе, чего можно избежать, используя сборные железобетонные ростверки.

Другая проблема связана с ограничением использования. Ростверковый фундамент не подходит для многоэтажного дома. Возможно, нам придется построить сваи под фундаментом из-за очень плохой прочности грунта, что увеличивает время и стоимость строительства.

Конструкция проще, но при проектировании может потребоваться помощь профессионала, который ранее проектировал то же самое.

Читайте также

Типы фундаментов, используемых в строительстве

Типы фундаментов, используемых в строительстве

11 Признаков Повреждения Фундамента

Чтобы узнать больше, зайдите на нашу страницу в Facebook и присоединитесь к нашему каналу в Telegram .

Различные типы фундаментов, которые обычно используются для сооружений

Содержание этой статьи: Типы фундаментов, Фундамент на свайном фундаменте, Ступенчатый или ступенчатый фундамент, Свайный фундамент, Классификация свайного фундамента, Сваи можно классифицировать по материалу-дереву сваи, бетонные сваи, железобетонные сваи, шпунтовые сваи, классификация основана на режиме работы свай, (i) несущих пилюлях и (ii) фрикционных сваях. Плотный фундамент, колодезный фундамент, фундамент Кассиона, консольные фундаменты, комбинированный фундамент фундамент, перевернутый арочный фундамент, ростверковый фундамент.

Ниже приведены различные типы фундаментов, которые обычно используются для различных конструкций:

Фундамент с насечками

Ступенчатый или ступенчатый фундамент.

Свайный фундамент.

Плотный фундамент.

Фундамент скважины.

Фонд Кессона.

Консольный фундамент.

Фундамент комбинированный.

Фундамент перевернутой арки.

Ростверковый фундамент.

Это самый простой тип фундамента, который обычно используется для обычных зданий на аллювиальных грунтах. Этот тип фундамента обычно можно использовать для трех-четырехэтажных зданий на обычном типе аллювиальных грунтов.

Фундамент настила состоит из бетонного основания, обычно из известкового бетона, и ряда фундаментов ниже уровня земли. Глубина и ширина фундамента зависят от несущей способности грунта и интенсивности нагрузки. Глубину фундамента можно рассчитать по формуле Ренкина

Ширина фундамента ни в коем случае не должна быть меньше 2T+2J, , где T — толщина стены, а J — требуемое смещение бетона. Если ширину фундамента принять равной 2T + 2J, , то количество цоколей в этом фундаменте будет равно количеству полукирпичей в толщине стены без учета бетонных выступов. Например, для фундамента кирпичной стены толщиной 1 J будут предусмотрены три отступа, исключая бетонный отступ.

Этот тип фундамента предусмотрен на холмистой местности или в тех случаях, когда почва неровная. В этих фундаментах котлованы выполнены в виде ступеней. Желательно, чтобы все ступени были одинаковой длины и глубины. Функция обеспечения шагов есть. чтобы избежать ненужной резки и заполнения. Цоколь конструкции должен начинаться после самой высокой точки земли. Иногда R.C.C. свая забивается по самому нижнему основанию фундамента, чтобы избежать проскальзывания конструкции вместе с фундаментом.

Это один из важных типов фундаментов, который используется в следующих ситуациях:

• Когда нецелесообразно предусматривать насыпные фундаменты и твердый грунт находится на большей глубине.
• Когда очень дорого предусмотреть ростверк или ростверк.
• Когда на фундамент должны восприниматься тяжелые сосредоточенные нагрузки.
• Когда верхний слой почвы представляет собой насыпной и сжимаемый характер.
• При возможности строительства оросительных каналов в близлежащем районе.
• В случае мостов, когда размыв больше в русле реки.
• В болотистых местах.

Сваи представляют собой вбитые в землю вертикальные колонны, на которые опираются деревянные или бетонные платформы. Сваи забивают на одинаковых расстояниях. Размер и расстояние между сваями зависят от несущей способности и типа грунта, а также от нагрузки конструкции.

Сваи можно классифицировать по

(i) Материал и (ii) Работа.

Сваи классифицируются как

(a) Деревянные сваи.

(б) Бетонные сваи.

(c) R.C.C. Сваи

(d) Шпунтовые сваи.

Их изготавливают из стволов деревьев, таких как тик, сал, бабуль, деодар и т. д. Деревянные сваи обычно имеют круглую форму, диаметр варьируется от 20 см до 50 см. Длина сваи обычно в 20 раз больше диаметра. Верхняя часть сваи снабжена железным кольцом или колпачком, а нижняя часть заострена и снабжена железным башмаком. Если почва мягкая, можно использовать тупые сваи, но если грунт содержит валуны, следует использовать металлический наконечник. Деревянные сваи должны быть забиты ниже постоянного уровня грунтовых вод, иначе они разлагаются грибками и насекомыми. Эти сваи экономичны и могут быть быстро забиты без тяжелой техники и особого технического надзора.

Бетонные сваи изготавливаются на месте. В земле делаются отверстия заданного диаметра и заливаются бетоном. Иногда снаряд, забитый для изготовления отверстия, оставляют внутри и заливают бетоном. Преимущество этого заключается в том, что имеется оболочка для защиты цементобетона сваи от разрушения или эрозии под действием кислой воды, встречающейся в субстрате. Эти сваи применяют, когда их необходимо забить в твердый пласт, проходящий через пластичные грунты. Они надежны в конструкции, так как не должны выдерживать удары молотком. Они отлиты точной длины, и нет потерь, как в сборных сваях. Главный недостаток этих свай в том, что их нельзя возводить под водой.

Р.К.К. сваи, как правило, сборные, а их ножки скошены, как у деревянных свай. R.C.C. сваи могут быть восьмиугольной, квадратной или круглой формы со стальными шлемами на вершине. После того, как сваи вылечены и выдержаны, их забивают в землю. Эти сваи имеют диаметр от 15 до 60 см и длину от 3 до 30 м. R.CC. сваи не должны содержать более 4% стали. Эти сваи могут быть залиты заблаговременно до начала работ по фундаменту, и выполнение работ может быть выполнено очень быстро. В отличие от деревянных свай, их можно использовать выше уровня грунтовых вод. Но эти сваи очень тяжелые и вызывают затруднение транспирации и бывают изменения их повреждения при транспортировке.

Сваи этого класса в основном используются при строительстве фундамента, а не в качестве фундамента конструкции. Их основная функция заключается в том, чтобы ограждать определенный участок земли, в пределах которого могут вестись работы по устройству фундамента, а также ограничивать рыхлый грунт и препятствовать его растеканию. Шпунтовые сваи могут быть деревянными, стальными, бетонными или железобетонными.

Эта классификация основана на режиме работы свай. В соответствии с этой классификацией сваи делятся на две группы: (i) опорные сваи и (ii) висячие сваи.

Эти сваи используются для восприятия вертикальных нагрузок на их концах. Несущие сваи применяют в тех местах, где мощность твердой толщи невелика.

Когда сваи забиваются в твердый слой, они передают нагрузку конструкции на нижний твердый слой, эти сваи фактически действуют как колонны.

При очень рыхлом или мягком грунте на значительную глубину применяют висячие сваи. Эти сваи уравновешивают нагрузку конструкции за счет трения, предлагаемого по окружающий грунт по бокам свай. Они, как правило, короткие по длине и не загнаны в жесткую постель. Поверхность висячих свай выполнена шероховатой для увеличения поверхностного трения.

Проблема висячих свай дискуссионна. В некоторых грунтах почва по тем или иным причинам становится рыхлой и уменьшает трение, что может привести к разрушению конструкции.

Сплошной или матовый фундамент используется в тех местах, где нецелесообразно использовать настил или свайный фундамент. Этот тип фундамента также рекомендуется в тех случаях, когда несущая способность грунта очень низкая, нагрузка на конструкцию распределяется по всей площади пола или когда конструкция подвергается постоянным ударам или рывкам.

Сплошной фундамент состоит из армированной цементобетонной плиты или железобетонной плиты. Тавровая балка уложена по всей площади. Тавровая балка может состоять из основных и второстепенных балок, как показано на рис. 1’8.

Тавровая балка также может быть перевернутой. Фундамент из перевернутых Т-образных балок больше всего подходит для конструкций с колоннами, например, на фабриках или в мастерских. Балки и плита должны быть построены одновременно, чтобы действовать как монолит. R.C.C. работы закладываются на необходимой глубине фундамента и далее до цоколя, внутренние пространства засыпаются сухим песком и щебнем. R.C.C. плиты и балки можно укладывать непосредственно на утрамбованную поверхность грунта или на слой известкового бетона.

5 Фундамент скважин.

Колодец – это удобный метод обеспечения надежного фундамента в глубоком песчаном и мягком твердом грунте. Фундамент колодца обычно используется при строительстве опор мостов, гатов и т. д., где глубина воды умеренная, а фундаменты проводить в глубоких песчаных грунтах мягких грунтов.

Для устройства фундамента колодца на проточной воде, как и для строительства опоры моста, сооружается временная дамба, исключающая попадание воды с места строительства. Это временное сооружение известно как перемычка. Вода из внутренней части перемычки откачивается. Теперь бордюр колодца из стали, бетона или дерева со стальными режущими кромками размещается над желаемым местом, где должен быть заглублен колодец. Кирпичная или бетонная тонировочная стена сооружается высотой до 1 м. Затем дают высохнуть. 1 Землю из колодца вычерпывают либо ручным трудом, либо волокушами, а затем колодцу дают погрузиться. Сооружают другую высоту окрашивания и вытаскивают материал изнутри. Колодец тонет из-за собственного веса. Процесс повторяется до тех пор, пока скважина не опустится на заданную глубину или не достигнет твердого слоя, в зависимости от обстоятельств. Перед спуском внешние поверхности окрашивания выравниваются, чтобы свести к минимуму сопротивление трению. Погружение проверяется путем помещения желаемых грузов на верхнюю часть колодца.

Когда проходка во всех отношениях завершена, нижняя часть до глубины около 3 м забивается цементобетоном, средняя часть — песком и гравием, а верхняя часть — цементобетоном.

Теперь R.C.C. колодезная чаша сооружается над колодцем. Верх чаши колодца должен быть ниже уровня дна реки. Над крышкой колодца в настоящее время сооружается надстройка опоры моста.

Когда глубина воды значительна и поток воды таков, что перемычка не может быть построена легко и экономично, тогда используется другой метод фундамента колодца, который называется фундаментом кессона.

Кессон представляет собой коробку из стали с двойными стенками и водонепроницаемую, с отмывкой бордюра колодца с прикрепленными к его дну режущими кромками. Барабан переносится на площадку, т. е. место, где он должен быть размещен. Барабан тонет с помощью стальных рельсов или мешков с песком и удерживается в вертикальном положении с помощью стальных канатов. Стальной кессон с двойными стенками заполнен цементобетоном, а вода изнутри вытекает наружу. Теперь грунт изнутри вычерпывается с помощью драгеров и кессону дают медленно погрузиться. Длину кессона увеличивают за счет присоединения еще одного отрезка кессона, заливают цементобетоном (с необходимым армированием), вытаскивают грунт и дают опуститься на необходимую глубину или при достижении твердого слоя. Проседание проверяется приложением к нему расчетных нагрузок.

После завершения проходки нижняя часть забивается цементобетоном, средняя часть песком и гравием и •снова верхняя часть цементобетоном. Стальной кессон над руслом реки по возможности снимается, а оставшийся разрешается с помощью штейнинга. В этом случае также R.C.C. чаша колодца сооружается поверх кессона, на котором сооружается каменная опора.

Это типичный тип фундамента, который применяется в тех случаях, когда необходимо предусмотреть эксцентриковые опоры для наружных стен или колонн из-за ограниченного пространства или по другим причинам. В этом типе фундамента для наружных и внутренних стен предусмотрены отдельные опоры, которые просто соединяются друг с другом консольной балкой. Тенденция внешнего груза к опрокидыванию уравновешивается полностью или частично нисходящим давлением, действующим на другом его конце.

Когда две или более колонны поддерживаются одной базой, фундаменты, предусмотренные в таких случаях, называются фундаментами на комбинированном основании. Также предусмотрены комбинированные фундаменты для установки внешних колонн вдоль линии границы, так как белые симметричные фундаменты невозможны. Внешние и внутренние колонны сооружаются на одном и том же основании таким образом, чтобы площадь основания комбинированного основания была равна общей нагрузке двух колонн, деленной на безопасную несущую способность грунта. Базовая зона должна иметь такую ​​форму, чтобы быть симметричной относительно центральной линии колонн.

Это не самый распространенный тип фундамента. Этот тип фундамента используется в таких местах, где несущая способность грунта очень плохая и нагрузка конструкции сосредоточена на столбах. Другие условия почвы таковы, что глубокая выемка грунта также невозможна. Для этого фундамента перевернутая арка сооружается ниже подножия Пиреса и т. д. Обычно используются сегментные арки с подъемом от 1/5 до 1/10 пролета. Пролет арок, конечно, будет зависеть от расположения столбов. Толщина арочного кольца должна быть не менее 30 см.

10. Ростверковый фундамент.

Это также очень важный тип фундамента и подходит для тех ситуаций, когда нагрузка на конструкцию довольно велика, а способность грунта очень плохо слышать. Этот фундамент особенно подходит там, где глубокие раскопки невозможны. Ростверковые фундаменты обычно предусматривают для возведения стоек.

Состоит из бетонного основания, над которым уложены один или два яруса двутавров под прямым углом друг к другу. Площадь бетонного основания рассчитывается путем деления общей нагрузки конструкции на несущую способность грунта. Выкапывается траншея необходимых размеров. Поверх него укладывается цементно-бетонный блок толщиной от 30 до 45 см, который должным образом уплотняется. Когда раскаяние частично высохнет, двутавры, т.е. Прокатные балки из мягкой стали размещаются на одинаковых расстояниях. (Размер и расстояние между двутаврами зависит от нагрузки конструкции и несущей способности грунта). Нижние полки двутавров соединены с бетонным блоком с помощью богатого цементного раствора. Сами двутавры соединены друг с другом трубами и болтами, образуя жесткую массу. Другой ярус двутавров размещают под прямым углом к ​​предыдущему и соединяют с помощью гаек и болтов.
