Монолитная плита с ростверком вниз и вверх, технология, видео, фото

Плитный фундамент, усиленный ростверком, по праву относится к самым надежным и универсальным, при таком исполнении основание воспринимает значительные весовые нагрузки и практически не зависит от типа грунта. Единственным, но существенным ограничением этой технологии является затратность. Выбор конкретного вида ростверка, толщина плиты, потребность в утеплителе и другие нюансы также обосновываются расчетами, при малейшем сомнении в своих силах проектирование и строительство доверяют специалистам.

Оглавление:

1. Сфера использования
2. Разновидности
3. Правила строительства

Описание конструкции, варианты применения

Монолитное основание с ростверком также известно застройщикам под термином перевернутая чаша, к его отличительным особенностям относят заливку армированной бетонной прослойки под всей площадью дома с одновременным заложением вертикальных ребер жесткости по периметру и под будущими капитальными внутренними стенами.

Такое исполнение обеспечивает плите максимальную несущую способность, поднимает ее на любую нужную высоту, тем самым увеличивая независимость от однородности или степени увлажненности грунта. Эффект усиливается при заполнении пространства под монолитом дренажными материалами или утеплителем.

В отличие от классического свайного ростверк в таких фундаментах выполняет прежде всего функции цоколя и ребер жесткости, а не обвязочные, исключение представляют лишь комбинированные разновидности. Его наличие позволяет снизить толщину монолитной плиты с рекомендуемых нормами 50 см до 20-25 см, что в целом положительно сказывается на итоговой величине затрат.

В классическом исполнении бетонирование ростверка и площадки проводят одновременно, с жестким соединением арматурного каркаса. Исключения делаются редко (для деревянных домов допускается его сооружение из бруса, для небольших хозяйственных построек – из блоков или металла), по сути этот элемент является опорой дома.

Такой тип выбирают прежде всего при планировании возведения больших домов со стенами из тяжелых материалов (в частном строительстве – трехэтажных коттеджей из камня и кирпича) и сомнении в несущих способностях почвы. При заложении целесообразен отказ от подвала, но нет необходимости в организации полов по грунту. Технология также уместна при высоком риске горизонтального или вертикального смещения отдельных пластов земли, сезонном подтапливании или сильном напоре грунтовых вод в весеннее время.

Конструктивные различия проявляются в степени заглубления в землю и месте расположения вертикальных ребер жесткости. В зависимости от первого фактора выделяют:

1. Фундаменты без заглубления, с поднятием монолита выше нулевой отметки или укладкой непосредственно на грунт. К преимуществам такого варианта относят сокращение времени работ, но он возможен не на всех типах почвы.
2. Монолитную плиту мелкого заложения, являющуюся самой распространенной и востребованной и требующей подготовки котлована глубиной не менее 50 см.
3. Основания, заглубленные ниже линии промерзания.

Последний тип является самым затратным и выбирается при совпадении ряда условий: наличии в проекте подвала, отсутствии устойчивых слоев на глубине до 1,7 м и потребности в основе с высокими несущими способностями. В этом случае ростверк опирают на залитый по грунту и при необходимости защищенный утеплителем монолит и выводят до верхнего уровня цоколя, его ширина совпадает или превышает толщину несущих стен. В сравнении с обычной заглубленной лентой этот вариант считается более надежным, при его реализации подвальное помещение хорошо защищено от подтапливания.

Термин плита или чаша с ростверком чаше используется по отношению к первым двум видам. В зависимости от конструктивного расположения и функций вертикальных ребер выделяют две группы:

1. Основания с ростверком вниз. При таком исполнении плита всегда выполняет функции пола первого этажа и в проекте нет подвала. К плюсам относят равномерное распределение весовых нагрузок и отсутствие необходимости в дополнительном перекрытии, к минусам – сложности при скрытии коммуникаций и проведении этапа бетонирования, опалубку для таких ребер жесткости чаще всего делают несъемной.

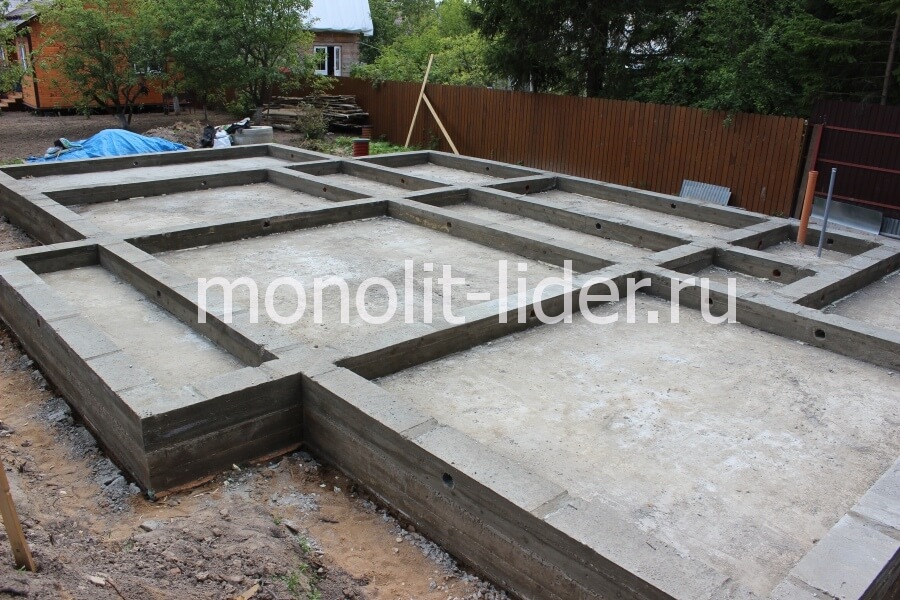

2. Плиты с верхним ростверком, дающие возможность обустройства подполья и поднятия стен цоколя на любую нужную высоту. При таком исполнении полностью проявляются преимущества монолита, степень заглубления ограничена лишь бюджетом. Дополнительное пространство между плитой и перекрытием первого этажа используется с разными целями: от скрытия коммуникаций и элементов системы обогрева до размещения утеплителя.

Выбор второго варианта упрощает процесс размещения труб лишь частично, конструкция в любом случае должна быть монолитной. На практике это означает, что расположение отверстий для водопроводных или канализационных труб продумывается еще на стадии составления проекта, сверление плиты или стен цоколя относят к грубым нарушениям технологии. Для увеличения ремонтопригодности все коммуникации рекомендуют заводить через боковые грани, при невозможности такого монтажа трубы стоит защитить соответствующими каналами или кожухами.

Нюансы строительства

Этапы возведения монолитного фундамента с ростверком в целом стандартные: исходя из данных расчетов закупаются стройматериалы или заказывается бетон, проводятся разметка и земляные работы, подготавливается подложка, сооружение армируется и заливается раствором.

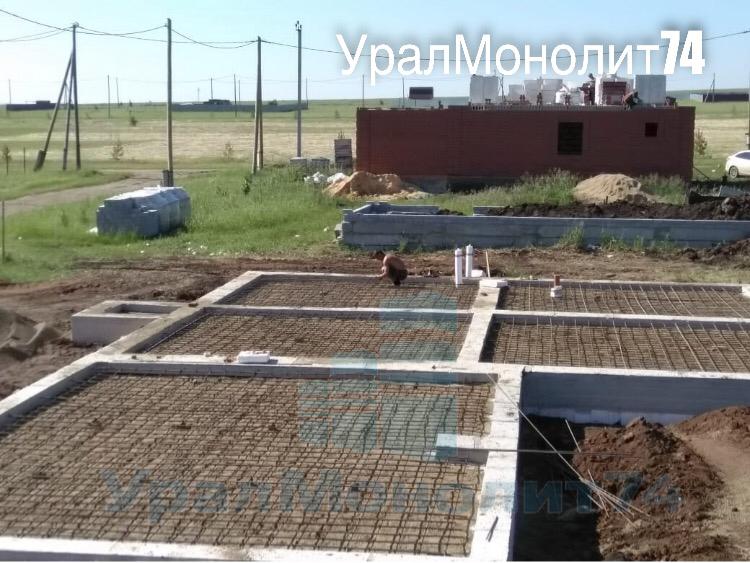

1. Заложение плиты толщиной не менее 20-25 см с двумя рядами продольного армирования как минимум. Конструкция усиливается объемной сеткой при шаге ячеек не более 20 см и привязкой каркаса ростверка. Общее сечение арматуры при этом превышает 0,3 % от площади плиты в размере, для цоколя этот минимум составляет 0,1 %.

Защитный слой бетона поддерживается на уровне 3 см снизу и 4 сверху, отклонение в большую сторону допустимо (в пределах 7 см), в меньшую – нет.

2. Обеспечение свободного доступа к опалубке плитного фундамента со всех сторон, тщательную подготовку стенок и дня котлована. Для продления срока службы и увеличения комфортности рекомендуют защитить плотным и влагостойким утеплителем (слоем Пеноплекса или его аналогами толщиной от 10 см), гидроизоляцию подошвы и стенок проводят в любом случае. Лучшие результаты при этом достигаются при комбинировании рулонных и обмазочных изделий.

3. Заложение подушки под плитой из слоя песка и щебня общей толщиной от 20 до 40 см. Каждые 10 см такой прослойки тщательно уплотняются с помощью виброоборудования или вручную, грунт и сыпучий материал разделяют геотекстилем. Потребность в укладке дренажных труб по периметру основания зависит от УГВ и определяется путем анализа почвы на участке. В схему пирога они включены с условием обязательного уклона, объединения в единый контур и наличием смотровых труб на всех углах здания. В расширении котлована при этом нет необходимости, дренажные элементы размещают непосредственно под подошвой плиты или ростверка.

4. Выполнение этапа бетонирования без перерывов с тщательной выгонкой пустот воздуха. Наружная сторона опалубки фундамента закладывается заранее, внутренняя – сразу же после схватывания плиты. При размещении ростверка снизу бетонирование всей конструкции выполняют за 1 день.

5. Обеспечение стандартного влажностного ухода. Монолитное перекрытие из плиты и ростверка набирает окончательную прочность через месяц после заливки, в течение первой недели бетон сбрызгивают водой и накрывают пленкой. Работы при этом ведутся исключительно в теплое время года.

6. Защиту бетонных поверхностей основания гидроизолирующими составами перед возведением стен.

Заложение влагостойкого утеплителя, дренажных труб и увеличение толщины подушки относят к необязательным, но рекомендуемым мерам, конечной целью которых является достижение максимального срока службы.

Снизить трудоемкость работ помогает спецтехника и вибрационное оборудование, используемое при подготовке котлована, трамбовки подушки и уплотнении бетона. С учетом большого объема заливаемой конструкции раствор стоит заказывать на заводе, избежать ошибок помогает подробный план действий.

Фундамент монолитная плита с ростверком

Расчет строительства фундамента

Выберите тип фундамента

Ваши контактные данные:

Вопрос 1 из 13

Все рассчеты мы вышлем вам на E-mail
и расскажем подробнее по телефону

Монолитная плита

Плитный с ребрами

Ленточный мелкозаглубленный

Ленточный глубокого заложения

Свайно-ростверковый

Свайно-плитный

Подвальный этаж

Цокольный этаж

Другое

Пока не знаю

1 этаж

2 этажа

1 этаж + мансарда

2 этажа + мансарда

1 + подвал/цокольный этаж

2 + подвал/цокольный этаж

Другое

Пока не знаю

До 50 кв. м

До 70 кв.м

До 100 кв.м

Более 100 кв.м

Пока не знаю

Да, в пределах КАД

Да, до 30 км от КАД

Да, до 50 км от КАД

Да, более 50 км от КАД

Нет, в процессе

С гаражом

С подвалом

С террасой

С цоколем

Пока не знаю

Проект есть

Выбираю

Буду проектировать индивидуально

Пока не знаю

Проект есть

Буду заказывать проектирование

Проект не нужен

Пока не знаю

Геология есть

Буду заказывать обследование

Геология не нужна

Другое

Пока не знаю

Рулонная оклеечная

Обмазочная

Проникающая

Самая дешевая

Не нужна вообще

Другое

Пока не знаю

Вывод канализации

Ввод воды

Ввод электрики

Вывод теплотрассы

Другое

Пока не знаю

Да, 100 мм

Да, 50 мм

Нет

Другое

Пока не знаю

Да, без смотровых колодцев

Да, со смотровыми колодцами

Нет

Другое

Пока не знаю

Вернуться Продолжить

Монолитная плита с ростверком: высокая надежность в любых условиях

Одним из наиболее популярных в последние годы вариантов является свайно ростверковый фундамент, который благодаря особенностям конструкции может устанавливаться на самые разные грунты.

Строительство фундамента такого типа состоит из нескольких этапов. После проведения земляных работ устанавливаются сваи, которые в данном случае исполняют роль основных опор и располагаются в местах, которым характерна наибольшая нагрузка: под углами здания и в местах пересечения простенков. Далее укладываются слои тепло- и гидроизоляции, монтируется опалубка для плиты и ростверка, выполняется монтаж каркаса из арматуры. Финальный этап – заливка бетоном – должен быть выполнен в беспрерывном режиме для обеспечения монолитности конструкции.

При правильном выполнении всех процессов, монолитно ростверковый фундамент будет демонстрировать превосходные показатели прочности и устойчивости даже при значительных нагрузках. Но, с другой стороны, неточности в расчетах или ошибки исполнения могут в самом скором времени негативно отразиться на прочности фундамента, поэтому доверять такие работы следует исключительно профессиональным исполнителям.

Цена строительства монолитной фундаментной плиты с ростверком (цоколем)

Размер плиты

150 мм

200 мм

250 мм

300 мм

400 мм

359 030

380 840

403 650

425 460

470 080

428 980

458 570

488 160

516 750

575 930

524 780

563 680

601 590

640 510

718 310

624 710

672 930

721 150

769 380

864 830

739 310

799 390

859 470

918 560

1 038 730

847 890

918 840

990 780

1062 720

1 206 610

1 018 720

1 106 060

1 191 410

1 276 740

1 447 420

1 153 140

1 252 880

1 352 620

1 452 360

1 651 840

1 319 670

1 432 810

1 547 940

1 661 080

1 889 350

В стоимость входят следующие работы с материалами:

• Геодезическая разбивка, разметка, вынос высотных отметок
• Механизированная выемка грунта с перемещением до 40 метров с планировкой или погрузкой на самосвалы (глубина выемки 300 мм)
• Укладка нетканного геотекстиля
• Устройство песчаной подушки под фундамент 300мм, послойное уплотнение с проливкой
• Установка закладных инженерных коммуникаций (вода, канализация)
• Монтаж/демонтаж опалубки
• Укладка пленки п/э технической
• Вязка (без сварки) арматурного каркаса плиты из стальной арматуры Ф12 АIII ш 200*200 в 2 слоя и ростверка из Ф16AIII ш 200
• Бетонирование плиты с ростверком (цоколем) с уплотнением глубинными вибраторами и уходом за бетоном

В стоимость строительства плитного фундамента входит доставка необходимых материалов в радиусе 30 км от КАД.

При необходимости, дополнительно выполняем работы по монтажу дренажных систем, устройству оклеенной гидроизоляциии и теплоизоляции плит, а также бурим скважины на воду, монтируем очистные станции, строим и отделываем дома под ключ и и т.п.

* Цены материалов взяты по состоянию на 12.01.2020 г. Прайс лист носит ознакомительный характер и не является публичной офертой. Конечная стоимость определяется на основе геологии, проекта и сметного расчета. На стоимость строительства могут влиять такие параметры, как удаленность, наличие на участке водоснабжения и электричества, наличие подъездов, наличие уклонов участка, некоторые другие. Цена зависит от количества необходимых подготовительных грунтовых работ, высоты грунтовых вод, массы и толщины стен будущего дома и материала перекрытий, прочих параметров.

Плитный фундамент с ростверком: оптимальное решение для обустройства цоколя

При строительстве дома, особенно на проблемных грунтах, одним из лучших вариантов для обеспечения прочности основания является устройство плитного фундамента с цоколем. Суть данного метода заключается в следующем: монолитная плита с ростверком опускается вниз относительно кромки грунта на требуемую глубину. За счет монолитного основания нижняя кромка здания поднимается до нужной высоты, которая сведет к минимуму влияние грунтовых вод и осадков на стены дома. К преимуществам выбора фундамента с ростверком следует отнести возможность обустройства цоколя с увеличением общего уровня надежности основания.

Относительным недостатком является сравнительно высокая цена обустройства такого основания. Однако если учесть, что фундамент строится один раз на много десятилетий вперед – то рассуждать об экономии в тех случаях, когда речь идет о надежности и безопасности жилья, несколько неуместно.

Строительная компания Эталон оказывает профессиональные услуги по обустройству фундаментов любых типов. Предварительные расчеты производятся опытными инженерами, что исключает любые неточности на этапе проектирования и строительства. Непосредственный монтаж фундамента выполняется с полным соблюдением техпроцессов, соответствующих каждому из этапов. Ответственный подход и применение для выполнения работ качественных материалов, оборудования и оснащения гарантируют превосходные показатели надежности и долговечности готовой основы объекта.

Примеры наших работ

Что такое плотная плита

Плотная плита представляет собой железобетонную плиту на земле, которая укреплена встроенными бетонными балками в обоих направлениях.

Обычно в качестве фундамента для новых домов и пристроек используется плоская плита. Плиты Raft в Австралии разработаны в соответствии с австралийским стандартом AS2870.

В компании Cornell Engineers мы называем укрепляющие балки ленточным фундаментом (потому что они проходят параллельными полосами). Балки снаружи называются краевыми балками.

Толщина стропильной плиты

Плитная часть стропильного фундамента и плиты обычно имеет толщину 100 мм (4 дюйма).

Иногда плиту делают толще, до 150 мм (6 дюймов), чтобы сделать ее более прочной или иметь больший пролет.

Глубина ленточных фундаментов различается в зависимости от состояния грунта на площадке. Классификация участка, проведенная тестером почвы, говорит нам, насколько реактивны глины.

Затем выполняется расчет стержневого фундамента в соответствии со стандартом AS2870.

Какова минимальная толщина перекрытия

В жилых зданиях минимальная толщина перекрытия составляет 85 мм (3,35 дюйма) в конструкции вафельных плит и 100 мм (4 дюйма) в конструкции плиты перекрытия.

Вот процесс сборки плотной плиты для дома.

Шаг 1 – Разметка

Строитель устанавливает внешние границы дома с помощью геодезического оборудования.

Умные строители используют геодезистов, чтобы убедиться, что дом находится в правильном месте и на правильном участке!

Этап 2 – Краевые балки

Фундамент снаружи дома называется краевыми балками. Краевые балки вкапываются в землю.

Ширина краевых балок обычно составляет 300 мм, если грунтовые условия не требуют большей ширины краевых балок.

Глубина краевой балки зависит от реактивности грунта.

Этап 3 – Стальная арматура для перекрытий

Стальная арматура укладывается в краевые балки.

Сталь не должна находиться близко к земле, иначе она заржавеет и выйдет из строя, поэтому бетонщики используют пластиковые опоры, называемые «барными стульями», чтобы удерживать сталь на расстоянии от земли.

Количество стали определяется инженером-строителем в зависимости от реактивности площадки и глубины краевых балок.

Если в грунте требуются краевые балки, строитель иногда вкапывает краевые балки глубже, чтобы основание врывалось в твердый грунт. Затем стальная арматура подвешивается на глубину, указанную инженером-строителем.

Этап 4 – Краевые балки заполнены

Краевые балки заполнены бетоном до уровня земли.

Стальные стартовые стержни помещаются в мокрый бетон в равных центрах и оставляются торчащими из фундамента для соединения плиты с краевыми балками.

Ленточные фундаменты не заливаются до заливки плиты.

Точное расположение пусковых стержней не очень важно, но важно расстояние между ними.

Если вы инженер, диаметр и расстояние между пусковыми стержнями представляют собой проблему сдвигового течения. Должно быть достаточно стержней, чтобы плита и балки работали как одна балка. Стартовые стержни не требуются, если крайняя балка и плита заливаются одновременно.

Этап 5 – Засыпка песком

После того, как бетон краевой балки затвердеет, бетонщики засыпают песок, который идет под плиту, чтобы сделать ее нужной высоты. Песок, дробильная пыль или разложившийся гранит, на мой взгляд, приемлемы.

Песок должен быть уплотнен, чтобы он был твердым и твердым, потому что он должен поддерживать влажный бетон плиты до того, как он затвердеет.

Этап 6 – Выемка ленточного фундамента

После того, как песок будет уложен повсюду под плитой, бетонщики удаляют песок из мест, где проходят ленточные фундаменты.

Если поверхность плиты достаточно высока, ленточные фундаменты будут выше первоначального уровня земли. В противном случае бетонщикам придется копать песок и удалять часть исходного грунта, чтобы получить достаточно глубокое ленточное основание.

Этап 7 – Влагонепроницаемая мембрана

Бетонщики укладывают черный пластиковый лист в ленточные фундаменты и на всю землю под плитой.

Края листов черного пластика должны быть склеены внахлест и заклеены лентой, потому что пластик предотвращает высасывание грунтом влаги из влажного бетона до того, как он затвердеет, а также помогает предотвратить подъем влаги из земли и через бетон.

Этап 8 – Армирование плиты

Бетонщики укладывают стальную траншейную сетку в ленточный фундамент и листы арматурной сетки плиты повсюду в плите.

Бетонщики используют пластиковые барные стулья, чтобы убедиться, что арматура не касается пластика и не сидит так высоко, что выпирает из верхней части плиты.

Армирование плиты очень важно, потому что оно помогает контролировать размер трещин на поверхности плиты-плота. См. этот пост об усадочных трещинах.

По внешней стороне плиты-основы – над краевыми балками – бетонщики используют опалубку или бетонные блоки для изготовления сторон плиты.

Если земля наклонная, иногда перед укладкой песка укладывают бетонные блоки, но это очень затрудняет правильное размещение и уплотнение песка.

Этап 9 – Заливка плиты фундамента

Бетонщики заливают бетоном все ленточные фундаменты и плиту, используя бетоновозы и бетононасосы. Мы предпочитаем, чтобы они использовали стреловые насосы, потому что они с меньшей вероятностью опрокинут барные стулья.

Бетонщики делают бетонную поверхность гладкой и ровной (так называемая стяжка), а затем дают бетону высохнуть (так называемая вулканизация).

Если бетон высыхает слишком быстро, поверхность может растрескаться – точно так же, как растрескивается грязь, когда поверхность высыхает, когда под ней еще влажно. Бетонщики используют специальные химические вещества, называемые «отвердителями», чтобы убедиться, что весь бетон затвердевает одновременно.

Плотная плита готова

Бетон достигает своей полной расчетной прочности менее чем за 28 дней (обычно около 23 дней), но по плите можно ходить и работать задолго до этого.

Опалубку обычно снимают на следующий день после заливки бетона.

Плиты перекрытий проектируют инженеры-конструкторы, имеющие опыт в жилищном строительстве.

Существует множество правил для определения глубины и расстояния между лентовидными фундаментами в плите стропила, поэтому очень важно соблюдать их правильно.

Опытный инженер-строитель может предоставить вам точную и экономичную плиту плота, разработанную для вашего объекта.

Чем может помочь Cornell Engineers

Компания Cornell Engineers занимается проектированием фундаментов и перекрытий с 2003 года.

Наши конструкции фундаментов и перекрытий соответствуют AS2870-2011, австралийскому кодексу по фундаментам и плитам для жилых домов.

Когда мы проектируем плиты для плотов, мы гарантируем, что ваша плита подходит для вашего участка, разрабатывая плиту так, чтобы она соответствовала почвенным условиям на вашем участке, как описано в вашем тесте почвы.

Мы сэкономим ваши деньги, убедившись, что наши чертежи плотных плит просты для понимания и просты в сборке.

Свяжитесь с нами или получите предложение.

Проект фундамента ростверка | Стальной ростверк

Твитнуть

Конструкция фундамента для ростверка в основном подходит для тяжелых структурных нагрузок от колонн, опор или балок, которые необходимы для передачи несущей способности грунта относительно низкой.

Фундамент-ростверк позволяет легко распределить нагрузку по обширному участку грунта. Этот фундамент помогает противостоять глубоким земляным работам, потому что необходимая площадь основания рассчитана на нагрузку трансмиссии. Глубина фундамента ограничена от 1 м до 1,5 м.

Ростверковый фундамент содержит два и более яруса балок, расположенных под нужными углами для распределения нагрузки на обширной площади.

Обычно этот тип фундамента используется для опор и стоек колонн тяжелой конструкции. Ростверк изготавливается из стали I I сечения (R.S.J), размещенной в одинарном или двойном большом.

Второй больший — количество R.S.J.S, и они расположены отдельно в зависимости от нагрузки конструкции и несущей способности грунта.

Улучшение грунта с включением нагрузки или повышением эксплуатационной нагрузки
Когда груз доставляется на землю, он сжимается. Диапазон и требуемое время могут варьироваться в зависимости от размещения частиц грунта, степени насыщения, а также плавного дренирования почвы. Если загрузка подается для сыпучих и специально ненасыщенных закладок, это может привести к быстрой осадке.

Для устройства ростверкового фундамента выкапывается траншея необходимой ширины и глубины. Поверхность траншеи выравнивают и утрамбовывают. Поверх трамбованной поверхности наносится цементобетонный слой. Его следует правильно уплотнить, чтобы он стал водостойким. R.S.J.S содержат необходимые размеры, которые размещаются через одинаковые промежутки. Для заделки нижних фланцев Р.С.Ж.С в бетон заливается насыщенный цементный раствор. Трубы и болты используются для коллективного крепления R.S.J.S. Болты вставляются в перемычку R.S.J.S.

Г.И. куски трубы располагаются между R.S.J.S, и через все отверстия и трубы проходит длинный болт. Это прикрепит R.S.J.S вместе и разовьет прочную массу.

Типы фундаментов для ростверка

1. Фундамент для стального ростверка
   Фундамент для стального ростверка разработан со стальными балками и конструктивно называется катаными стальными балками (RSJ), применяемыми в два или более яруса.
2. Фундамент деревянного ростверка
   Деревянный ростверк применяется для тяжелых деревянных колонн или каменных стен.
