Фундамент типа «плавающая плита»: установка, заливка, недостатки

В этой статье мы хотим предложить вам небольшой обзор часто задаваемых вопросов, касающихся особенностей конструкции и технологиям обустройства незаглубленных фундаментов плавающего типа. Эта информация будет интересна всем владельцам участков со сложным грунтом, а равно и будущим домовладельцам, решившим прицениться к прогрессивным строительным технологиям.

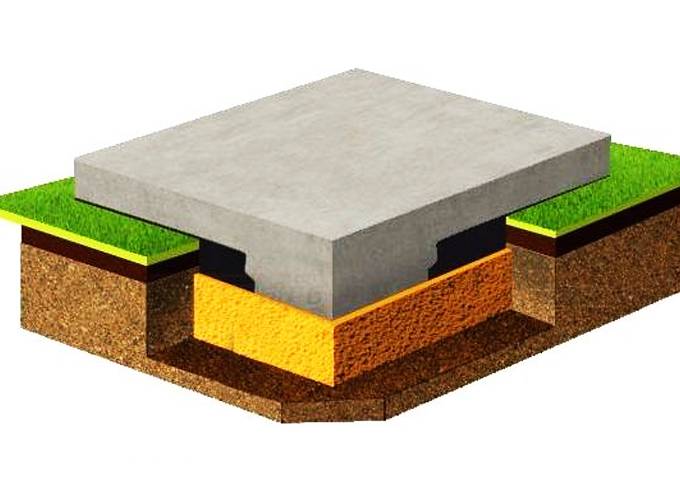

В строительном деле термином «плавающая плита» обозначают незаглубленную конструкцию основания, отделенную от основного грунта песчаной подушкой. Такая конструкция «скользит» над грунтом, игнорируя сезонные деформации пучения и повышенную влажность почвы.

Где используют плавающий плитный фундамент?

Да практически везде! Возводимая над нулевым уровнем плита подойдет к любому типу грунта. Но особенно удачно плавающая плита сочетается с пучинистыми и болотистыми грунтами. То есть, такое основание не имеет противопоказаний по типу грунта.

Совершенно иное дело – рельеф участка. Плитный фундамент можно заложить только на относительно ровной площадке, с углом уклона не более пяти градусов. С более крутого склона плита просто соскользнет. Поэтому, уточняя наш излишне оптимистичный ответ, мы можем утверждать, что монтаж фундамента плавающая плита возможен на любом типе грунта, при условии минимального (до пяти градусов) уклона рельефа строительной площадки.

Какими достоинствами обладает плавающее основание?

В перечень достоинств фундаментов плавающего типа можно включить следующие характеристики:

• Универсальность – плавающий фундамент можно возводить на грунтах любого типа.
• Прочность – плитные фундаменты выдержат вес и легкой, каркасной конструкции, и тяжелого строения из кирпича.
• Жесткость – основания плитного типа одинаково хорошо противостоят любой нагрузке, распределяемой по любым векторам приложения сил. Такой фундамент практически не замечает нагрузки эксплуатационного типа, источником которых являются люди, мебель и бытовая техника. Одновременно с этим основание противостоит достаточно ощутимым конструкционным нагрузкам:  весу стен, перекрытия и кровли. И, разумеется, монолитная плита способна выдержать довольно существенные временные нагрузки, источником которых является деформация пучения, вес снега на кровле и давление ветра.
• Гидрофобность – снабженный надежной гидроизоляцией фундамент плитного типа способен противостоять грунтовым водам с любой глубиной залегания. Существуют вполне удачные проекты плавающих фундаментов, возведенных на грунтах с глубиной залегания грунтовых вод менее одного метра!

Недостатки плавающего основания — существуют ли они?

Разумеется, у плитных оснований, как и у любой другой конструкции фундаментов, имеются и свои недостатки, к которым относятся следующие характеристики:

• Трудоемкость – строительство любого монолитно фундамента относится к самым трудоемким операциям, а сооружение основания плитного типа является чемпионом по сложности процесса обустройства даже среди монолитных конструкций.
• Дороговизна – плитный фундамент стоит недешево. Причем на смету влияет и дороговизна самого процесса строительства фундамента, обусловленная уже заявленной трудоемкостью этого процесса, и дороговизна строительных материалов, объяснимая не высокой стоимостью достаточно дешевого бетона, а огромными объемами используемого в процессе строительства материала.

Укладка плавающей фундаментной плиты

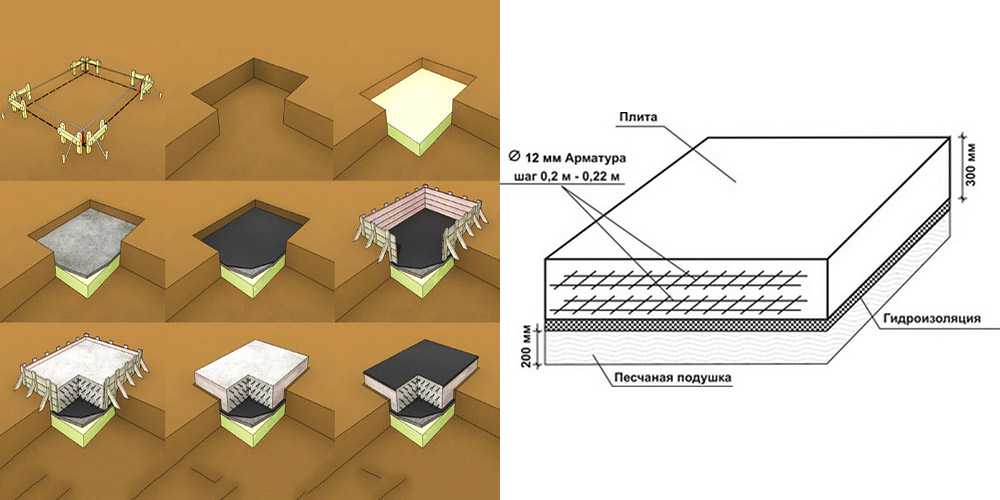

Процесс укладки фундамента, разделяется на три этапа: маркировку границ, земляные работы и строительство монолитной плиты.

Этапы разметки фундамента

Маркировка границ выполняется по стандартной технологии: на расстоянии в пять метров от границы участка выбивают первый угловой маркер (веху), после чего, с помощью угольника и бечевки маркируют месторасположение второго, третьего и четвертого угла будущей плиты.

Контроль качества разметки осуществляется путем сравнения диагоналей: расстояние от первого до третьего угла сравнивают с расстоянием от второго до четвертого угла. Разница между диагоналями не должна превышать одного-двух сантиметров.

Этапы обустройства котлована фундамента

Земляные работы – этот этап состоит из двух операций: рытья котлована под фундамент и формирования опорной подушки под основание.

Котлован роется в маркированных границах. Причем перед рытьем основного углубления с поверхности строительной площадки снимают слой плодородного грунта, который складируется на хозяйственные нужды отдельно от прочего извлеченного материала. После удаления плодородного слоя, с помощью экскаватора снимают 40 или 50- сантиметровый слой грунта, который складируется на участке или вывозится за его границы.

Опорная подушка фундамента состоит из 20-сантиметрового слоя песка и 20-сантиметрового слоя щебенки. Установка плавающей фундаментной плиты на такую подсыпку позволяет проигнорировать, и слабые несущие характеристики основного грунта, и деформацию пучения почвы.

Разумеется, слои песка и щебня укладываются только на ровное дно котлована и хорошо трамбуются. Причем в процессе трамбовки песок смачивают водой или цементным молочком, а поверх слоя щебенки можно залить тонкую прослойку бетона – подбетонку.

Этапы сооружения фундамента

Непосредственное сооружение фундамента начинается со строительства гидроизоляционного слоя. Его обустраивают путем раскатывания по поверхности подсыпки рубероидных лент, укладываемых внахлест.

В качестве альтернативы рубероида можно использовать прочную полиэтиленовую пленку или плиты из экструдированного пенополистирола. Последний вариант обеспечивает  и  влагозащиту, и термоизоляцию подошвы фундамента.

Далее, по контуру периметра будущего фундамента монтируют разборную опалубку, внутри которой собирают армирующую решетку. Каркас состоит из двух горизонтальных решеток с ячейками 20 на 20 сантиметров, разделенных вертикальными перевязками, монтируемыми в точке пересечения прутьев решеток.

Бетонирование монолитного плавающего фундамента выполняется путем непрерывной заливки раствора в опалубку. Поэтому бетон лучше всего заказать в уже готовом виде, организовав лишь приемку раствора.

Подача бетона в опалубку осуществляется либо по желобам, либо по рукавам. Раствор заливается слоями и тщательно штыкуется. Причем в процессе заливки следует использовать только высокопрочные растворы – М200 или М300.

После заливки плиту оставляют в покое, укрыв от прямых солнечных лучей. Недостаток влаги в твердеющей плите устраняют путем полива верхнего слоя плиты из шланга или лейки. Спустя две-три недели с основания снимают опалубку и покрывают торцы плиты жидкой гидроизоляцией. В это же время можно залить отмостку и отделать цокольную часть фундамента.

Фундамент плита: технология устройства монолита

Наиболее важным элементом постройки является ее основание. От его качества зависит надежность и долговечность всей конструкции и безопасность проживающих в доме людей.

Фундамент монолитная плита способен выдерживать максимальные нагрузки, подходит для устройства на участках, подверженных неравномерным подвижкам грунта, морозному пучению, с высоким уровнем подземных вод.

Домостроение при движении почвы будет подниматься, опускаться вместе с плитным основанием без потери целостности и прочности.

Содержание

• Виды плитного основания
• Преимущества
• Недостатки
• Монтаж утепленной плиты
  • Подготовительные работы
• Устройство опалубки
  • Гидроизоляция
  • Армирование
  • Заливка монолитной плиты
  • Уход за плитой до ее застывания
• Сборный железобетонный фундамент
• Технология монтажа
  • Подготовительный этап
  • Устройство фундамента

Виды плитного основания

Дом на плитном монолитном фундаменте не будет давать усадку, даже если строительство ведется на сложном грунте.

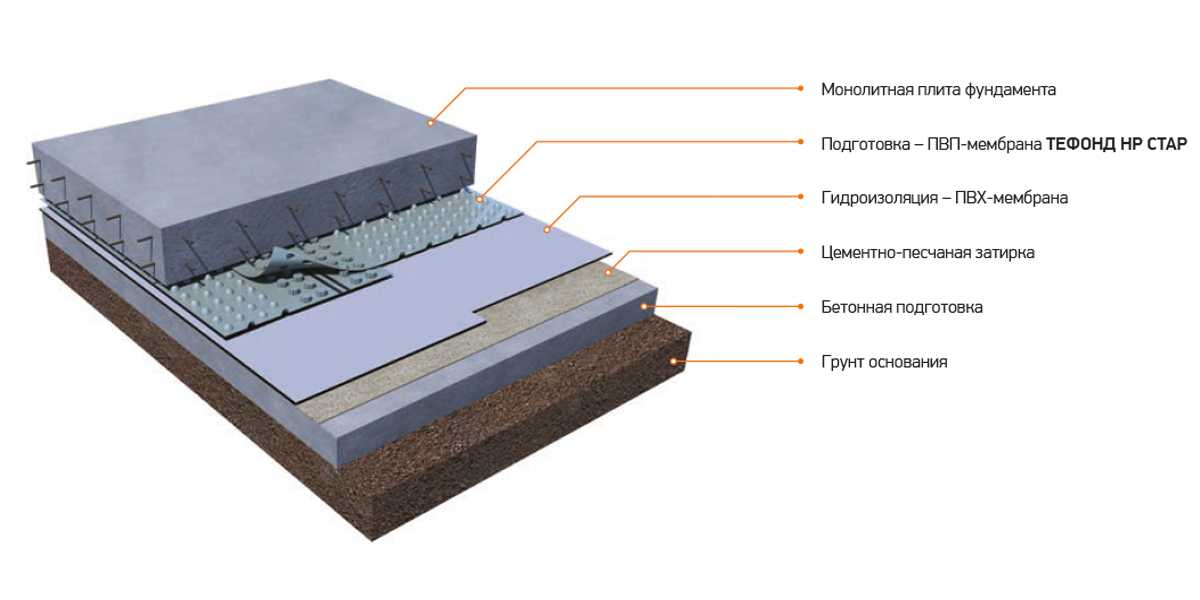

Плавающий фундамент имеет довольно простую конструкцию, состоящую из нескольких слоев:

• песчаная подушка;
• геотекстиль;
• щебень;
• слой бетона толщиной 100 мм;
• гидроизоляция;
• утеплитель;
• полиэтиленовая пленка;
• бетонная плита.

Плиточный фундамент обходится дорого за счет того, что основание заливается по всей площади постройки. Расходуется большое количество бетона и арматуры.

Но в некоторых случаях, когда требуется большое заглубление ленточного фундамента, устройство плиты обойдется дешевле за счет меньшего количества земельных работ и строительных материалов.

Виды фундаментов на плите и их характеристики представлены в таблице:

№	Вид	Характеристика
1	Классический	Представляет собой железобетонную плиту, которая заливается на песчаной подушке. В зависимости от условий эксплуатации конструкция может быть выполнена с использованием утеплителя или без него. Полностью снимают плодородный слой почвы и на 2/3 засыпают котлован гравием и песком.
2	Фундаментная плита с ребрами жесткости	Такой вариант применяют в России для усиления конструкции под строительство построек с большим весом или эксплуатируемых в суровых климатических условиях. Под несущими стенами устраивают усиленные ребра жесткости.
3	Шведская плита с встроенным теплым полом	Самый дорогостоящий вариант. При устройстве применяют несъемную опалубку из пенополистирола, которая сохраняет тепло от электрических обогревательных элементов. Коммуникации проводят по песчаной подушке до устройства монолитной плиты. Важно правильно выполнить расчеты и четко следовать технологии монтажа. Коммуникации приобретают из дорогостоящих материалов, имеющих длительный срок эксплуатации. После завершения строительства выполнить ремонт трубопроводов будет невозможно, так как они находятся под толстым слоем бетона.

После того как изучили, что такое плавающий фундамент в виде монолитной плиты и какие виды бывают, нужно рассмотреть все достоинства и недостатки и выбрать наиболее подходящий вариант основания.

Преимущества

Монолитный плитный фундамент имеет множество преимуществ:

• возведение доступно на любом типе грунта, включая торфяники и болотистые участки;
• плавающий фундамент устраивают выше точки промерзания грунта, песчаная подушка, находящаяся под плитой не дает воздействовать на него почве при морозном пучении;
• монолитная ЖБ плавающая плита не подвержена усадке;
• подходит для возведения многоэтажных зданий;
• выдерживает плавающие грунты, плита движется вместе с домом, благодаря этому его конструкция не нарушается;
• конструкция одновременно служит полом на первом этаже, это позволяет сэкономить на его устройстве.

Плитный фундамент под дом один из самых надежных и долговечных, но иногда его устройство не является экономически выгодным.

Недостатки

Плавающий фундамент нельзя рассматривать как универсальный вариант для всех строительных объектов.

Как и любое другое основание, он имеет недостатки:

• не подходит для устройства на строительных участках с уклоном;
• возникают трудности, если требуется построить дом с подвалом на фундаменте из бетонных плит;
• могут возникнуть проблемы с ремонтом коммуникаций, проведенных под фундаментом;
• строительство плитного фундамента в зимний период потребует дополнительных вложений на прогрев цементного раствора и поддержание на строительном участке плюсовой температуры.

Основным минусом является высокая цена, поэтому плавающий фундамент устраивают только когда невозможно монтировать ленточное основание.

Монтаж утепленной плиты

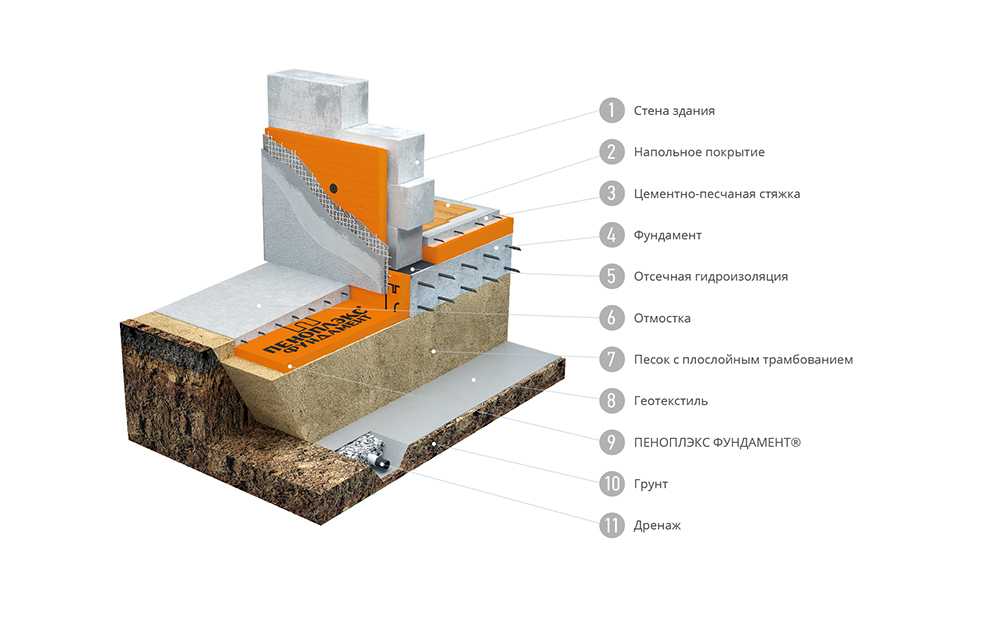

Утепляющий слой позволяет сэкономить значительные средства на обогреве помещения в процессе эксплуатации. Здесь представлена пошаговая инструкция, как сделать монолитный фундамент своими руками.

Подготовительные работы

Участок под плиту фундамента должен быть шире площади постройки минимум на метр с каждой стороны.

Этапы подготовки:

1. Очищают участок от мусора, выполняют разметку расположения плиты и полностью убирают плодородный слой грунта. Глубина заложения отличается в зависимости от климатических условий, типа грунта, близости подземных вод, и др. факторов. Чаще всего толщина основания составляет 200 -300 мм, при эксплуатации в сложных условиях его заглубляют до 500 мм.
2. Когда котлован готов, его дно и стенки выравнивают. По краям выводят дренажные трубы, по которым будет стекать дождевая вода, тем самым предохраняя постройку от излишней сырости.
3. Расстилают геотекстиль полосами внахлест. Материал должен покрывать не только дно, но и стенки.
4. На вбитые колья натягивают веревки строго в горизонтальной плоскости, по ним ориентируются, когда насыпают песок и щебень.
5. Насыпают слой песка толщиной 200-300 мм. Равномерно распределяют по всему периметру, смачивают и хорошо утрамбовывают.
6. Сверху насыпают щебень в один заход, распределяют по участку, плотно утрамбовывают.
7. Проводят коммуникации. Выкапывают под них канавы в щебне чуть шире, чем закладные трубы. Засыпают трубопровод песком. Поверхность выравнивают. Подробнее о монтаже плиты смотрите в этом видео:

Если коммуникации проложить до того, как будет утрамбован щебень, и начать его уплотнение, труба может дать трещину.

Устройство опалубки

Форму под сплошной фундамент из плиты чаще всего изготавливают съемной. Но если предусмотрен монтаж теплых полов, лучше использовать несъемную опалубку из полистирола.

Выполняют опалубку из досок минимальной толщины 200 мм и брусьев. Скрепляют элементы между собой саморезами так, чтобы головки располагались снаружи. Потом легче будет разбирать форму.

Обязательно устанавливают крепкие подпорки, чтобы доски не распались и не деформировались под воздействием бетонной массы.

Гидроизоляция

Чтобы защитить основание от просачивания влаги из подземных вод через поры бетона, нужно всю поверхность, которая будет находиться под плитой покрыть гидроизоляционным материалом. Можно использовать рубероид, плотную пленку или геотекстиль.

Материал укладывают полосами внахлест, чтобы он перекрывал край предыдущей полосы на 150 мм. Делают заход на стенки котлована с выступом за его края.

Армирование

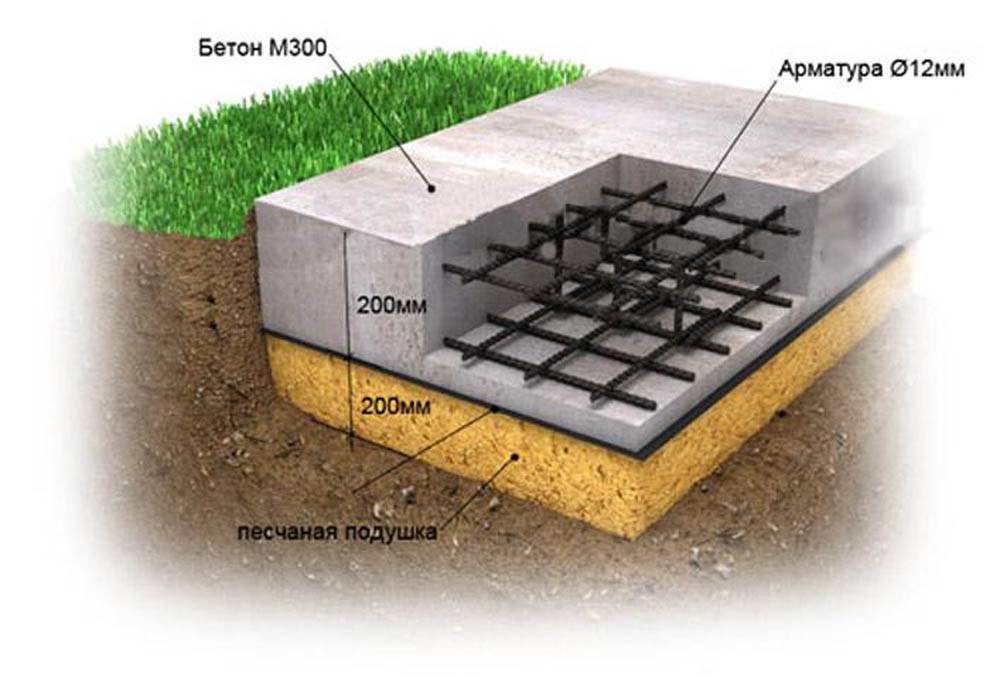

Устройство монолитной фундаментной плиты включает армирование сеткой из металлического прута, диаметром не менее, чем 12 мм. От качественного усиления зависит надежность и долговечность всей постройки. Сетку укладывают с соблюдением уровня и устанавливают маячки, по которым определяется высота заливки бетона.

Прутья связывают между собой проволокой так, чтобы образовались ячейки, диаметром 150-200 мм. Сварку применять не рекомендуется, так как места соединения быстрее подвергаются коррозии, а при подвижках грунта могут лопнуть.

Толщина сетки зависит от толщины плиты, она должна быть полностью погруженной в бетон. Иногда требуется укладка в несколько слоев.

Места с наибольшей несущей нагрузкой дополнительно усиливают металлическими прутьями.

Заливка монолитной плиты

Заливать монолитную железобетонную плиту нужно в один заход. Для этого заказывают цементный раствор с завода или понадобится несколько рабочих, которым придется быстро смешивать и подавать большие объемы бетона. Цемент используют марки М300 и выше.

Самый надежный метод включает подачу бетона напрямую из бетономешалки, через рукав, в опалубку. В этом случае должен быть обеспечен свободный подъезд машины со всех сторон участка.

Вторым вариантом является подача цементного раствора по деревянному желобу. Понадобится несколько человек, которые через каждый метр будут проталкивать раствор, пока он достигнет места заливки.

Раствор после заливки уплотняют глубинным вибратором или металлическим прутом, чтобы вышел воздух и не осталось пустот.

Поверхность разравнивают длинной деревянной или металлической рейкой.

Плитный фундамент для дома полностью высыхает в течение 30 дней.

Уход за плитой до ее застывания

Чтобы сплошной фундамент не растрескался в процессе высыхания, нужно соблюдать правила:

• монолитная плита не должна резко высыхать, ее накрывают полиэтиленовой пленкой, каждый день смачивают из пульверизатора;
• при ведении работ в зимнее время конструкцию обогревают тепловыми носителями;
• опалубку снимают не ранее, чем бетон наберет 70% прочности.

При выполнении технологии монтажа фундамент из монолитной плиты прослужит более сотни лет без потери своей целостности.

Сборный железобетонный фундамент

Ленточный сборный железобетонный фундамент устраивается из блоков, собранных в единое целое.

Монтируют такое основание по периметру дома и под несущими конструкциями.

В зависимости от вида грунта и других факторов различается глубиной заложения на:

1. Мелкозаглубленный сборный железобетонный фундамент устраивают под постройками из легких строительных материалов, на глубине 600-700 мм.
2. Заглубленное основание монтируют под постройки из кирпича, выше двух этажей, для домов с гаражами, подвальными и цокольными помещениями. Углубляют блоки ниже точки промерзания грунта.

Второй вариант более прочный и надежный, но его устройство обойдется дороже.

Технология монтажа

Очищают строительную площадку от мусора и максимально выравнивают.

Колья закапывают по углам постройки и краям несущих стен, натягивают между ними веревку. Все работы выполняют с соблюдением уровня.

Подготовительный этап

Пошаговая инструкция по подготовке строительного участка к устройству фундамента из бетонных плит:

1. Согласно разметке, копают траншею вручную или с привлечением техники.
2. Дно и стенки выравнивают по уровню, зачищают.
3. На дне устраивают песчаную подушку, толщиной 150-200 мм. Песок смачивают и плотно утрамбовывают.
4. Иногда требуется заливка тонкого слоя бетона, толщиной 100 мм.
5. Выполняют гидроизоляцию всей поверхности траншеи.

От качественного выполнения подготовительных работ будет зависеть прочность фундамента.

Устройство фундамента

Для монтажа фундамента понадобится привлечение специальной техники.

1. Железобетонные блоки кладут от углов, плотно друг к другу по всему периметру траншеи.
2. Чтобы повысить теплоизоляцию, промазывают стыки битумом или цементным раствором.
3. Следующие ряды укладывают со смещением стыков.
4. Внутренние промежутки между железобетоном и канавой засыпают песком, смачивают его и хорошо уплотняют.
5. Выполняют гидроизоляцию и теплоизоляцию фундамента. О том, какое основнаие выбрать, смотрите в этом видео:

Для усиления конструкции между рядами укладывают на специальный клеевой состав армирующую сетку.

При выборе вида фундамента для дома нужно провести все расчеты по объему бетона, толщине, глубине заложения и т. д. На основании полученных показателей  определяют экономическую выгоду монтажа плитного основания. Не стоит забывать, что конструкция одновременно служит полом, это позволяет сэкономить на черновой стяжке.

Плавающая плита | Назначение плавающей плиты | Строительство плавучей плиты

Содержание

Что такое плавающая плита?

Плавающие плитные фундаменты применяются в любом здании, где требуется низкая несущая способность конструкции. Плавающая плита представляет собой форму фундамента.

Плавающая плита представляет собой железобетонную плиту, используемую для мелкозаглубленного фундамента.

Плавающая плита представляет собой тип бетонной плиты. Этот тип плиты укладывается на землю без какой-либо анкеровки.

Первым шагом любого строительства является создание фундамента. Мы должны думать, что существует много типов этого основания.

Назначение плавающего плитного фундамента

Там, где нет необходимости в глубоком фундаменте для небольшого сооружения. Там используется плавающий фундамент. Плиты такого типа изготавливаются над водой без связи между ними.

Основное применение плавающих плит – это использование в качестве фундамента для небольших типов сооружений, таких как производственные цеха, сараи, гаражи и дополнительные помещения в доме.

Плавающие плиты можно использовать экономично, когда не требуется дополнительная инфраструктура. Различные части плавающей плиты подробно описаны ниже.

Плавающая плита обеспечивает экономическую прочность по сравнению с традиционной конструкцией из плит.

Строительство плавучих бетонных плит

Собраны детали планирования и ввода в эксплуатацию предлагаемого здания для строительства плавучих плит. Так что можно построить прочный фундамент, чтобы полностью выдержать вес надстройки.

Плавающая плита может быть использована в качестве основания для небольших построек, таких как производственные цеха, сараи, гаражи и дополнительные помещения.

Эти здания имеют более легкую конструкцию по сравнению с другими зданиями. Может использоваться в качестве плавающего плитного фундамента, где не требуется большой фундамент.

Ниже приведены различные этапы создания плавучей плиты.

Подготовка места

Место сначала проверяется. Деревья убраны с участка. Затем готовят раскопки. Где копать грунт и брать, как делать подсыпку? Все планы приходят в голову.

1. Земляные работы на площадке

Выемки для плавающей плиты в соответствии с уровнем. Каналообразная форма вырыта для водоотведения, и вода удаляется из канала. Этот канал следует закрыть гидроизоляционным материалом.

2. Армирование плиты

После завершения первого процесса выполняется стальная обвязка в соответствии с конструкционным проектом.

В арматуре притирка не должна идти в одном месте. притирку арматуры следует производить по альтернативному методу. Должен иметь прочность в соответствии с нормами армирования.

3. Опалубочные работы для плавающей плиты

гладкая поверхность. Надлежащее выравнивание и хорошее качество работ могут быть обеспечены с помощью опалубки в плавающей плите.

Герметичная опалубка должна укладываться таким образом, чтобы при бетонировании из опалубки не выходил шлак.

Опорный блок закрепить после окончания опалубочных работ, особенно затянуть опору, чтобы опалубка не раскрылась при бетонировании.

Должны быть зафиксированы надлежащие размеры, и должна быть обеспечена соответствующая поддержка опалубки опалубки.

4. Бетонирование

Для плавающих плит Бетон изготавливается путем смешивания в бетономешалке на месте или также может использоваться товарная бетонная смесь. Если количество бетона велико, можно использовать товарный бетон.

Если бетон формируется на месте, необходимо позаботиться о том, чтобы материал смешивался в надлежащем миксере. правильное смешивание материала дает высокую прочность.

При бетонировании плавучей плиты необходимо обеспечить надлежащее уплотнение бетона.

Качество бетона поддерживается при достаточном уплотнении и правильном направлении. Верхний слой отделывается после завершения бетонирования.

Боковая часть открывается через 24 часа после заливки бетона.

5.

Необходимо отверждение в течение семи дней. Воду окропляют для отверждения.

Отверждение играет важную роль в повышении прочности.

Преимущество плавающей плиты

1. Распределение нагрузки на плавающей плите представляет собой метод передачи на большую площадь.
2. Плавающие плиты могут предотвратить попадание влаги на пол дома. Работа по отделению надстройки от земли выполняется плавающей плитой. Кроме того, плавающая плита защищает от таких факторов, как вода и мороз.
3. Район земли, который с наибольшей вероятностью будет заселен. А там, где влажность высокая, лучше всего подходят плавающие плиты
4. На участках, где предполагается вести строительство с малой грузоподъемностью и где вложение денег в обработку земли напрасно, целесообразно делать плавающую плиту.
5. Фундаменты из плавающих плит – хорошее решение при перепланировке дома. Плавающая плита В такой ситуации расширение здания можно сделать, не затрагивая старый фундамент. Такой тип фундамента не будет мешать строению.
6. Нет необходимости углублять фундамент под навесы. Вместо этого плавающая плита остается выгодной.
7. Этот тип фундамента сливается с земной корой и увеличивается в прочности.

Недостаток плавающей плиты

1. В этом типе фундамента нет места для канализационной линии. Поэтому при плавающей плите для него приходится делать траншею.
2. Нельзя использовать для перегруженных несущих конструкций.
3. Ремонт плавающей плиты стоит дорого.

Рекомендуем прочитать

Типы крыш

Часто задаваемые вопросы (FAQ)

Плавающая плита

Плавающая плита представляет собой железобетонную плиту, используемую для мелкого фундамента. Плавающая плита представляет собой тип бетонной плиты. Этот тип плиты укладывается на землю без какой-либо анкеровки.

Плавающая бетонная плита

Плавающая плита представляет собой железобетонную плиту, используемую для неглубокого фундамента. Плавающая плита представляет собой тип бетонной плиты. Этот тип плиты укладывается на землю без какой-либо анкеровки.

Фундамент из плавающих плит

Плавающая плита представляет собой тип бетонной плиты. Этот тип плиты укладывается на землю без какой-либо анкеровки.

Плавающий бетонный пол

Плавающая бетонная плита используется в качестве фундамента для различных конструкций, включая навесы, гаражи, пристройки, коттеджи и многое другое. Плиты армированы по периметру, но морозостойких оснований нет. Их называют «плавающими», потому что они могут двигаться выше линии промерзания как единое целое.

Модальный анализ конструкции щитового туннеля с плавающей плитой на эластичном основании

[1] Нельсон Дж. Т. Журнал звука и вибрации, 1996, 193 (1): 367–376.

[2] Чуанжи Гэн, Тэнфэй Цюй и Юань Ван. Городской общественный транспорт, 2012, 15(9).): 38–42. (на китайском языке).

[3] Чуанжи Гэн, Инь Гун. Городской общественный транспорт, 2012, 15(3): 14–19. (на китайском языке).

[4] М. Шамалта, А. В. Метрикин. Архив прикладной механики 73 (1–2) (2003) 131–146.

[5] Дж.А. Форрест, H.E.M. Охота. Журнал звука и вибрации 294 (4–5) (2006) 706–736.

[6] М.Ф.М. Хусейн, H.E.M. Охота. Журнал звука и вибрации 305 (3) (2007) 401–431.

[7] Цзинсюэ Тянь, Цинхэ Чжан. Городское строительство Китая, 2001 (3): 35–37. (на китайском языке).

[8] Хуилин Чжао, Сянь Лю и Юн Юань. Спецконструкции, 2008, 25(1): 79–83. (на китайском языке).

[9] Джуюн Юань, Цзинпей Ли и Сяомин Лу.
