Фундамент типа «плавающая плита»: установка, заливка, недостатки

Плавающий плитный фундаментВ этой статье мы хотим предложить вам небольшой обзор часто задаваемых вопросов, касающихся особенностей конструкции и технологиям обустройства незаглубленных фундаментов плавающего типа. Эта информация будет интересна всем владельцам участков со сложным грунтом, а равно и будущим домовладельцам, решившим прицениться к прогрессивным строительным технологиям.

В строительном деле термином «плавающая плита» обозначают незаглубленную конструкцию основания, отделенную от основного грунта песчаной подушкой. Такая конструкция «скользит» над грунтом, игнорируя сезонные деформации пучения и повышенную влажность почвы.

Где используют плавающий плитный фундамент?

Да практически везде! Возводимая над нулевым уровнем плита подойдет к любому типу грунта. Но особенно удачно плавающая плита сочетается с пучинистыми и болотистыми грунтами. То есть, такое основание не имеет противопоказаний по типу грунта.

Совершенно иное дело – рельеф участка.

Плитный фундамент можно заложить только на относительно ровной площадке, с углом уклона не более пяти градусов. С более крутого склона плита просто соскользнет. Поэтому, уточняя наш излишне оптимистичный ответ, мы можем утверждать, что монтаж фундамента плавающая плита возможен на любом типе грунта, при условии минимального (до пяти градусов) уклона рельефа строительной площадки.

Какими достоинствами обладает плавающее основание?

В перечень достоинств фундаментов плавающего типа можно включить следующие характеристики:

  • Мелкозаглубленный плавающий фундамент плитныйУниверсальность – плавающий фундамент можно возводить на грунтах любого типа.
  • Прочность – плитные фундаменты выдержат вес и легкой, каркасной конструкции, и тяжелого строения из кирпича.
  • Жесткость – основания плитного типа одинаково хорошо противостоят любой нагрузке, распределяемой по любым векторам приложения сил. Такой фундамент практически не замечает нагрузки эксплуатационного типа, источником которых являются люди, мебель и бытовая техника. Одновременно с этим основание противостоит достаточно ощутимым конструкционным нагрузкам:  весу стен, перекрытия и кровли. И, разумеется, монолитная плита способна выдержать довольно существенные временные нагрузки, источником которых является деформация пучения, вес снега на кровле и давление ветра.
  • Гидрофобность – снабженный надежной гидроизоляцией фундамент плитного типа способен противостоять грунтовым водам с любой глубиной залегания. Существуют вполне удачные проекты плавающих фундаментов, возведенных на грунтах с глубиной залегания грунтовых вод менее одного метра!

Недостатки плавающего основания — существуют ли они?

Разумеется, у плитных оснований, как и у любой другой конструкции фундаментов, имеются и свои недостатки, к которым относятся следующие характеристики:

  • Трудоемкость – строительство любого монолитно фундамента относится к самым трудоемким операциям, а сооружение основания плитного типа является чемпионом по сложности процесса обустройства даже среди монолитных конструкций.
  • Дороговизна – плитный фундамент стоит недешево. Причем на смету влияет и дороговизна самого процесса строительства фундамента, обусловленная уже заявленной трудоемкостью этого процесса, и дороговизна строительных материалов, объяснимая не высокой стоимостью достаточно дешевого бетона, а огромными объемами используемого в процессе строительства материала.

Укладка плавающей фундаментной плиты

Процесс укладки фундамента, разделяется на три этапа: маркировку границ, земляные работы и строительство монолитной плиты.

Этапы разметки фундамента

Маркировка границ выполняется по стандартной технологии: на расстоянии в пять метров от границы участка выбивают первый угловой маркер (веху), после чего, с помощью угольника и бечевки маркируют месторасположение второго, третьего и четвертого угла будущей плиты.

Контроль качества разметки осуществляется путем сравнения диагоналей: расстояние от первого до третьего угла сравнивают с расстоянием от второго до четвертого угла. Разница между диагоналями не должна превышать одного-двух сантиметров.

Этапы обустройства котлована фундамента

Земляные работы – этот этап состоит из двух операций: рытья котлована под фундамент и формирования опорной подушки под основание.

Котлован для плитного фундаментаКотлован роется в маркированных границах. Причем перед рытьем основного углубления с поверхности строительной площадки снимают слой плодородного грунта, который складируется на хозяйственные нужды отдельно от прочего извлеченного материала. После удаления плодородного слоя, с помощью экскаватора снимают 40 или 50- сантиметровый слой грунта, который складируется на участке или вывозится за его границы.

Опорная подушка фундамента состоит из 20-сантиметрового слоя песка и 20-сантиметрового слоя щебенки. Установка плавающей фундаментной плиты на такую подсыпку позволяет проигнорировать, и слабые несущие характеристики основного грунта, и деформацию пучения почвы.

Разумеется, слои песка и щебня укладываются только на ровное дно котлована и хорошо трамбуются. Причем в процессе трамбовки песок смачивают водой или цементным молочком, а поверх слоя щебенки можно залить тонкую прослойку бетона – подбетонку.

Этапы сооружения фундамента

Непосредственное сооружение фундамента начинается со строительства гидроизоляционного слоя. Его обустраивают путем раскатывания по поверхности подсыпки рубероидных лент, укладываемых внахлест.

Гидроизоляция плитного фундаментаВ качестве альтернативы рубероида можно использовать прочную полиэтиленовую пленку или плиты из экструдированного пенополистирола. Последний вариант обеспечивает  и  влагозащиту, и термоизоляцию подошвы фундамента.

Далее, по контуру периметра будущего фундамента монтируют разборную опалубку, внутри которой собирают армирующую решетку. Каркас состоит из двух горизонтальных решеток с ячейками 20 на 20 сантиметров, разделенных вертикальными перевязками, монтируемыми в точке пересечения прутьев решеток.

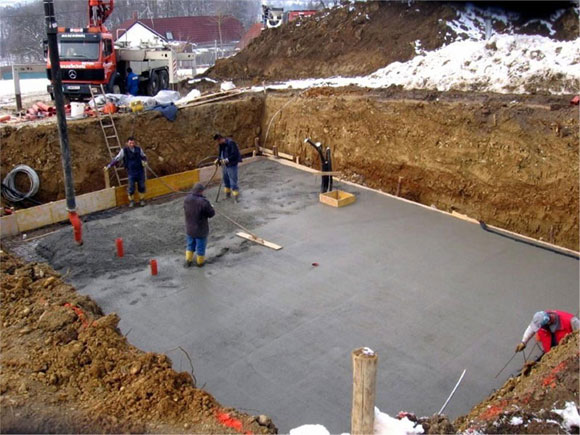

Бетонирование монолитного плавающего фундамента выполняется путем непрерывной заливки раствора в опалубку. Поэтому бетон лучше всего заказать в уже готовом виде, организовав лишь приемку раствора.

Подача бетона в опалубку осуществляется либо по желобам, либо по рукавам. Раствор заливается слоями и тщательно штыкуется. Причем в процессе заливки следует использовать только высокопрочные растворы – М200 или М300.

После заливки плиту оставляют в покое, укрыв от прямых солнечных лучей. Недостаток влаги в твердеющей плите устраняют путем полива верхнего слоя плиты из шланга или лейки. Спустя две-три недели с основания снимают опалубку и покрывают торцы плиты жидкой гидроизоляцией. В это же время можно залить отмостку и отделать цокольную часть фундамента.

Плавающий фундамент — технология недостатки. Устройство плавающего фундамента на плавающем грунте

На неустойчивых грунтах – зыбких, пучинистых, заболоченных – в качестве основания для сооружений  часто используется плавающий фундамент (иначе – плавающая железобетонная плита).

Плавающий фундамент — это прочное сплошное основание с высокой несущей способностью, которое защищает постройку не только от механических воздействий со стороны грунта, но и от подземных вод.

Плавающий фундамент – что это такое?

Слово «плавающая» не означает, что плита действительно куда-то перемещается (плывет). Это означает, что в отличие от статичных фундаментов (например, свайных), которые противостоят нагрузкам за счет высокого сопротивления, она компенсирует разрушающие силы собственной пластичностью, амортизирует. При просадке грунта плита совершает вертикальные колебания вместе с постройкой.

Плиту располагают в заранее подготовленном котловане. Структура фундамента на плавающем грунте:

  • песчаная подушка;
  • слой гидроизоляции;
  • слой армированного бетона.

схема плавающего фундамента

схема плавающего фундамента

плавающий фундамент

плавающий фундамент

Толщина подушки может достигать 2/5 общей толщины фундамента.

Недостатки плавающего фундамента

Основные минусы этой технологии – экономические и организационные:

  • высокая стоимость;
  • трудоемкость – большие объемы бетона и земляных работ;
  • необходимость тяжелой техники. Зависит от масштабов работ: для небольшого дома бетон можно изготовить самостоятельно и котлован выкопать вручную. Но бетономешалка потребуется в любом случае, т.к. плиту рекомендуется заливать за один заход;
  • длительные сроки возведения. Только на созревание бетона требуется месяц. То есть, еще месяц после завершения основных работ.

Плавающий фундамент своими руками

Если уложить плавающую плиту своими силами, можно хорошо сэкономить. При подготовке котлована учитывайте, что в соответствии с нормативными требованиями расстояние между домом и соседским участком должно быть не меньше трех метров. До фронтальной межи оставляют минимум пять метров.

Сначала нужно разметить площадку. Для разметки потребуются:

  • гидроуровень;
  • рулетка;
  • маркировочный шнур или леска;
  • колышки;
  • прямоугольный треугольник с катетами 30 и 40 сантиметров, можно самодельный.

На стартовый угловой колышек надевают треугольник, по нему отмечают оба направления. При разметке длины и ширины котлована пользуются шнуром и колышками.

разметка под котлован для плавающего фундамента

разметка под котлован для плавающего фундамента

Контрольный замер – по диагоналям получившегося прямоугольника: они должны быть равны, разница не больше двух сантиметров.

Следующие этапы – очистка и котлован. Убирают грязь, снимают дернину. Кроме площадки внутри периметра дерн снимают вокруг него с отступом примерно на метр для устройства отмостки. При рытье котлована нужно следить за глубиной, контролировать уровнем.

копают котлован для плавающего фундамента

копают котлован для плавающего фундамента

Если где-то образовался перекоп, лишнее засыпают песком. Стенки котлована выполняют с небольшим уклоном, чтобы они не осыпались в дальнейшем.

котлован плавающего фундамента

котлован плавающего фундамента

Когда предварительные работы выполнены, приступают к устройству плавающего фундамента:

1. Насыпать слой щебенки. Утрамбовать.

подушка из щебня в котловане плавающего фундамента

подушка из щебня в котловане плавающего фундамента

2. Слой песка. Утрамбовать и полить сверху водой для осадки и уплотнения. Подсушить.

3. Гидроизоляция. Подойдет плотный полиэтилен.

гидроизоляция плавающего фундамента

гидроизоляция плавающего фундамента

4. Теплоизоляция, если она предусмотрена проектом.

5. Подбетонка. Подойдет бетон какой-нибудь дешевой марки.

6. Опалубка. Если грунт плотный и плита не будет выступать выше стенок котлована, без опалубки можно обойтись. В противном случае по периметру котлована вертикально устанавливают стенки из доски (фанеры, пенополистирола и др.), тщательно фиксируют изнутри и снаружи подпорками. Изнутри фиксация нужна, чтобы стенки не отклонялись от вертикали, снаружи – чтобы их не распирало бетоном. Доску для опалубки выбирают толщиной 2,5 см.

7. Герметизацию стенок изнутри можно выполнить водостойким картоном или толем.

8. Армирование. Арматурный каркас должен завершаться на несколько миллиметров ниже верхнего среза плиты.

армирование плавающего фундамента

армирование плавающего фундамента

Для создания неразрывного соединения в местах расположения стен вертикальные прутья располагают так, чтобы они выступали выше бетона. Они будут выполнять функцию шпилек. Каркас вяжут проволокой: сварка нежелательна, т.к. фундамент при этом теряет пластичность.

Обратите внимание

Ширина ячейки арматурной сетки – 20-25 сантиметров (максимум 30). Толщина прутка от 8 до 16 миллиметров.

На углах не должно быть перпендикулярных стыков, здесь укладывают закругленные сплошные прутки и заводят их на обе стыкующиеся стены.

9. Бетон заливают несколькими слоями толщиной по 15 см, разравнивают правилом или деревянной рейкой, протыкают штыковой лопатой для удаления воздуха. Оптимальное время заливки слоя – не более часа.

заливка бетона в котлован плавающего фундамента

заливка бетона в котлован плавающего фундамента

10. Первый несколько дней готовую плиту регулярно смачивают водой чтобы избежать быстрого схватывания и растрескивания. Временные интервалы: первый день – через 5 часов, второй – три раза, третий – два (с утра и вечером). Смоченный фундамент накрывают полиэтиленом.

11. До начала возведения стен плиту выдерживают 1 месяц. Опалубку можно снять раньше.

Основные нарушения технологии плавающего фундамента, которые могут привести к быстрому разрушению:

  • укладка плиты выше линии промерзания почвы;
  • заливка фундамента на промерзлом грунте: при оттайке плита просядет;
  • некачественная гидроизоляция или ее отсутствие. Бетон – пористый материал и активно впитывает воду. При замерзании/размораживании он разрушается, от воды подвергается коррозии арматурный каркас, влага поднимается капиллярным путем в стены, в подвале образуется сырость, как следствие – гниль и грибок и т.д.

Для полноценной гидроизоляции один слой укладывают между плитой и подушкой, один – поверх плиты, боковые стенки обрабатывают обмазочными или оклеечными материалами.

оклеечная гидроизоляция плавающего фундамента

оклеечная гидроизоляция плавающего фундамента

Другие виды плавающих фундаментов

Кроме плиты есть еще две разновидности «плавающих» оснований: решетка и столбы. Обе не рассчитаны на высокие нагрузки.

Решетка – это модифицированная мелкозаглубленная лента. Обычная лента располагается по периметру будущих стен и под несущими перегородками, если они есть. У «плавающей» ленты по центру располагается крестовина с теми же габаритными характеристиками, что и у периметра.

плавающий ленточный фундамент

плавающий ленточный фундамент

Как и плитный фундамент (т.н. шведская плита), решетку можно сделать утепленной:

  1. В траншею насыпают подушку из ПГС.
  2. Укладывают гидроизоляцию. Подойдет полиэтиленовая пленка от 0,15 миллиметра или толще.
  3. Поверх пленки кладут блоки ППС с интервалом в полметра.
  4. Устанавливают арматурный каркас, заливают бетон.

Столбчатые плавающие фундаменты можно устанавливать только на сухих грунтах (песок, скалы) под легкие постройки (срубы, каркасные дома). Их отличие от обычных столбчатых фундаментов: основание кирпичного или бетонного столба расположено на ж/б плите, превосходящей его по размеру вдвое.

столбчатый монолитный фундамент на плите

столбчатый монолитный фундамент на плите

Плиту укладывают на песчаную подушку.

Обновлено: 03.03.2017

Плавающий фундамент: классификация и преимущества


Фундамент должен быть достаточно прочным и крепким, чтобы обеспечивать целостность всего строения. Но иногда при строительстве на глинистых, пучинистых или болотистых грунтах конструкции основания воспринимают значительные нагрузки от подвижек породы. В этом случае целесообразно сделать плавающий фундамент, который более устойчив в условиях, когда наблюдается неравномерное вспучивание отдельных участков породы. Такое основание способно двигаться вместе с грунтом во время морозов и вставать на место после его оттаивания. В нашей статье мы рассмотрим особенности выполнения плавающего основания, его разновидности и конструктивные особенности.

Особенности и сфера использования

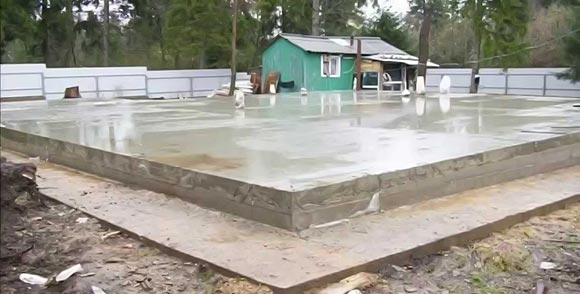

плавающий фундамент

По сути, плавающий фундамент – это мелкозаглублённая массивная подошва или целая плита из монолитного железобетона

По сути, плавающий фундамент – это мелкозаглублённая массивная подошва или целая плита из монолитного железобетона, которая покоится на утолщённой подушке из сыпучих материалов (щебня и песка). Такое основание можно выполнять под сооружения любого назначения, но особенно незаменимы эти конструкции на непрочных основаниях.

Особую прочность всей конструкции здания придаёт то, что оно целиком стоит на монолитной плите, на которую не воздействую сезонные подвижки почвы и силы пучения. Сделать такое основание довольно сложно, а при выполнении своими руками вам не обойтись без использования специальной строительной техники.

Сфера использования таких конструкций определена особенностями грунта:

  1. Они подходят для слабонесущих торфянистых грунтов.
  2. Такое основание можно использовать на пучинистых и насыпных грунтах.
  3. Оно идеально подходит для строительства домов в условиях высокого стояния грунтовых вод.
  4. Плавающий фундамент мелкого заложения целесообразно применять в регионах с большой глубиной промерзания почвы.
  5. Его можно использовать при перепаде высот на участке строительства.

Единственное место, где использование таких оснований затруднено, – это склоны и покатые поверхности.

Важно: основания плавающего типа подходят для возведения каркасных, деревянных, кирпичных, каменных и блочных строений.

Преимущества и недостатки

плавающий фундамент что это такое

Главное преимущество таких оснований состоит в том, что благодаря большой площади сплошной плиты нагрузка на грунт от дома существенно снижается

Как вы уже поняли, главное преимущество таких оснований состоит в том, что благодаря большой площади сплошной плиты нагрузка на грунт от дома существенно снижается. А дополнительное армирование конструкции защищает строение от усадки грунта и перемещения.

Плавающий фундамент имеет следующие преимущества:

Рекомендуем к прочтению:

  • Возможность использования на любых грунтах, в том числе плавающих и неустойчивых.
  • Технология изготовления довольно простая. Для выгрузки бетона не нужно применять насос, что позволяет сэкономить финансы и время.
  • Благодаря значительной площади плитного основания повышается несущая способность конструкции.
  • Арматурный каркас защищает основание от деформаций в ходе сезонных подвижек грунта, поэтому плавающие фундаменты можно использовать под дома из газоблоков и кирпича.
  • Плитное основание одновременно может выполнять функции пола без использования облицовочного материала.
  • Если точно следовать технологии изготовления, то плавающий фундамент надёжно защищает строение от влаги и способствует уменьшению теплопотерь через пол.
  • Если строительство ведётся в условиях глубокого промерзания земли, то удаётся существенно сэкономить на земляных работах.
  • Для выполнения такого основания не нужны особые строительные и инженерные знания. Также не нужно делать сложнейшие расчёты.

К недостаткам этих оснований можно отнести следующие моменты:

  • Если вы решите совместить плитный фундамент с подвалом, то возникнут определённые сложности.
  • Данный тип оснований не поддаётся ремонту, поскольку на плите покоится строение.
  • Трудозатраты и расходы на обустройство всей конструкции значительные.
  • Работы по заливке бетонной смеси можно вести только при благоприятных погодных условиях.

Важно: если говорить о большой цене такого основания, связанной со значительной потребностью в материалах (бетоне и арматуре), то она компенсируется экономией на этапе выполнения земляных работ, при монтаже опалубки и при обустройстве пола первого этажа.

Классификация

плавающий фундамент

Мелко заглублённое основание погружается в грунт примерно на 300 мм, при условии что под монолитной конструкцией есть ещё прослойка из гравия и песка

Плитный фундамент может быть двух видов:

  • мелко заглублённый;
  • незаглублённый.

Мелко заглублённое основание погружается в грунт примерно на 300 мм, при условии что под монолитной конструкцией есть ещё прослойка из гравия и песка. Незаглублённое основание погружается в почвы не более чем на 80 мм. Именно  такой фундамент называется плавающий. В последнем случае прочность всего строения обеспечивается тем, что основание может двигаться вместе с породой.

Также плавающий фундамент делится на несколько видов по типу используемой конструкции:

  1. Обыкновенный плитный фундамент начинают сооружать с обустройства песчаной подушки высотой 20 см. После этого производится монтаж арматурного каркаса и заливка бетонной смеси. Обычное плитное основание можно соорудить из готовых железобетонных изделий. После сборки такое основание заливается бетонной прослойкой, которая одновременно будет выполнять функции пола первого этажа. Такое плитное основание покрывается влагозащитными составами и утепляется.
  2. Решётчатая плавающая основа используется при возведении крупногабаритных зданий. По сути, конструкция объединяет в одно целое плитный и ленточный фундамент. В этом случае плитное основание защищает строение от подвижек грунта, а ленточная основа выполняет функции дополнительных рёбер жёсткости. Технология выполнения такого основания очень похожа на монтаж обычной плитной конструкции.
  3. Плавающие плитные изделия с рёбрами жёсткости сооружаются, когда необходимо сделать основание глубокого заложения. В этом случае рёбра жёсткости придают необходимую прочность и позволяют значительно удешевить всю конструкцию. На обустройство такого основания уходит значительно меньше времени.

Технология строительства

плавающий фундамент что это такое

Если вы планируете использовать плитный фундамент в качестве пола первого этажа, то конструкцию необходимо тщательно утеплить

Плавающий фундамент строится в несколько этапов. Прежде всего, необходимо подготовить территорию строительства: убрать ненужные зелёные насаждения, очистить  участок от мусора и выполнить разметку. После этого копают котлован нужной глубины. При этом стоит не забывать, что ниже подошвы плиты будет прослойка из песка и щебня. Если объёмы работ при копании котлована значительные, то лучше привлечь строительную технику.

После этого работы ведут в таком порядке:

Рекомендуем к прочтению:

  1. Дно котлована выравнивают и тщательно трамбуют. Допустимый перепад составляет не менее 50 мм. Если на дне будут более значительные перепады высот, то при максимальной нагрузке на основание плитная конструкция может дать трещину и начать разрушаться.
  2. Также рекомендуется на дне котлована дополнительно выполнить дренажную систему и застелить поверхность геотекстилем. Так вы сможете уберечь гравийно-песчаную подушку от размывания грунтовыми водами.
  3. Теперь приступаем к изготовлению подушки под монолитную железобетонную плиту. Для этого используем крупнозернистый песок или щебень. Также можно применять смесь этих материалов. Обычно высота подушки составляет 100-400 мм. Толщина этой прослойки зависит от расчётной высоты фундаментной плиты и характеристик грунта. После засыпания песка или смеси прослойка смачивается водой и хорошо трамбуется.
  4. Если вы планируете использовать плитный фундамент в качестве пола первого этажа, то конструкцию необходимо тщательно утеплить. Делать это нужно на данном этапе. Для этого на трамбованной подушке расстилается плотная полиэтиленовая плёнка. Затем укладывается слой экструдированного пенополистирола. Толщина плит материала зависит от климатических условий региона и определяется в каждом конкретном случае отдельно.
  5. После этого можно переходить к изготовлению опалубки. Для этого лучше применять ламинированные доски, поскольку край основания получится ровнее, а изделия можно будет использовать повторно. Более ровный край плиты облегчит монтаж утеплителя. Между собой ламинированные доски скрепляются саморезами. Для жёсткости с обратной стороны устанавливаются распорки через каждые 0,5-1 м.

Далее переходим к армированию.

плавающий фундамент

Стальной каркас изготавливается в виде пространственной конструкции из прутка нужной толщины

Стальной каркас изготавливается в виде пространственной конструкции из прутка нужной толщины (обычно используется арматура 3-го класса диаметром 12-14 мм). Для скрепления прутков лучше применять проволоку, а не сварку, чтобы обеспечить большую гибкость и не создавать дополнительное напряжение в местах соединения.

Поскольку арматурный каркас со всех сторон должен быть защищён от коррозии слоем бетона не менее 5 см, сначала в опалубку заливается бетон слоем 50 мм. После его застывания устанавливается арматурный каркас. При установке каркас не должен приближаться к поверхности опалубки более чем не 50 мм. Теперь производим заливку остальной бетонной смеси.

Важно: заливку нужно выполнять за один раз, а не частями. Только так можно обеспечить необходимую прочность конструкции. Для облегчения и ускорения работ лучше использовать строительный миксер.

Залитый бетонный состав необходимо утрамбовать при помощи специальной техники.

В конце поверхность бетонной плиты нужно проверить на ровность при помощи уровня. Если замечены неровности, они исправляются. После этого поверхность основания накрывается полиэтиленовой плёнкой на пару недель. В первые несколько дней бетонную поверхность смачивают водой. Это обеспечит более равномерное испарение влаги из бетона и его качественное отвердение.

После снятия опалубки можно утеплять полистиролом боковые стенки плитного фундамента.

Как устроить плавающий фундамент своими руками

  • Монтаж фундамента
    • Выбор типа
    • Из блоков
    • Ленточный
    • Плитный
    • Свайный
    • Столбчатый
  • Устройство
    • Армирование
    • Гидроизоляция
    • После установки
    • Ремонт
    • Смеси и материалы
    • Устройство
    • Устройство опалубки
    • Утепление
  • Цоколь
    • Какой выбрать
    • Отделка
    • Устройство
  • Сваи
    • Виды
    • Инструмент
    • Работы
    • Устройство
  • Расчет

Поиск

Фундаменты от А до Я.
  • Монтаж фундамента
    • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

      Фундамент под металлообрабатывающий станок

      Устройство фундамента из блоков ФБС

      Заливка фундамента под дом

      Характеристики ленточного фундамента

  • Устройство
    • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

      Устранение трещин в стенах фундамента

      Как армировать ростверк

      Необходимость устройства опалубки

      Как сделать гидроизоляцию цоколя

  • Цоколь

Как сделать фундамент плавающая плита

В большинстве случаев мы не обладаем возможностью выбирать тип почвы, на которой располагается участок.

Часто это могут быть пучинистые, заболоченные и зыбкие земли, на которых крайне тяжело соорудить обычный фундамент. В этой ситуации лучшим решением становится плавающий фундамент, являющийся оптимальным вариантом для слабых болотистых земель.

Что такое плавающий фундамент



Данный тип фундамента является монолитной железобетонной плитой, размеры которой по всему периметру превышают размеры дома примерно на 10-20 см.

Толщина плиты определяется весом здания, а также площадью сечения капитальных стен, например в случае двухэтажного дома с подвалом, общая площадь которого около 200 кв.м, толщина капитальных стан составляет 380 мм, а их размеры в плане – 8х10 м, толщина фундамента составит около 20-25 см.

Главная особенность такого фундамента состоит в том, что дом равномерно передает нагрузку от своего веса  на грунт по всей площади плиты. При этом грунт во время сезонных деформаций создает неравномерные усилия, оказывающие воздействие на плиту фундамента снизу по всей поверхности.

Однако эти усилия неспособны изменить целостность плиты, так как она перемещается полностью, вместе со стоящим на ней домом. Поэтому фундамент и называют плавающим.

Фундамент плавающая плита относят к категории мелко заглубленных, однако бывают случаи, когда плавающий плитный фундамент остается не заглубленным, располагаясь фактически на уровне земли.

Такое случается, когда почвой на участке строительства является сплошной песок. В условиях отсутствия верхнего плодородного слоя, необходимость в выемке грунта и его обратной засыпке отпадают, и фундамент закладывается на естественном основании.

Преимущества плавающих фундаментов



К основным достоинствам данного типа фундаментов можно отнести:

  • довольно низкие трудозатраты;
  • фундамент годен для любых средних и легких типов зданий;
  • средний человек, не являющийся профессионалом, вполне может сделать такой фундамент самостоятельно;
  • высокая устойчивость к внутрипочвенным деформациям.

Еще одним преимуществом является огромная пространственная жесткость. Что это означает? Дело в том, что такие виды грунта, как суглинки или глины сильно впитывают осенью воду, которая замерзает зимой, увеличиваясь в объеме.

В результате, грунт начинает «пучить», он начинается распираться, поднимая вместе с собой расположенный на нем фундамент. В случае если на таком грунте был заложен, например, обычный ленточный фундамент, он может треснуть, соответственно треснут стены расположенного на нем дома.

Но фундамент плавающая плита способен выдержать нагрузку от тяжелых каменных зданий и домов, при этом довольно эффективно справляясь с силой морозного пучения, оказывающий влияние на фундамент снизу.

Рассмотрим другой случай – предположим, что дом должен быть построен на сложном грунте, таком как супеси пылеватые или торфяники. В этом случае фундамент и дом будут неравномерно оседать в силу нестабильности и высокой сжимаемости грунта.

Однако плавающий тип фундамента не имеет таких слабостей других фундаментов, являясь отличным решением для подобных грунтов – различных суглинков, торфа, глины и т.д.

Таким образом, это универсальный фундамент, допускающий использование в самых разных случаях строительства.

При использовании плавающего фундамента есть лишь два ограничения – его трудно использовать на площадках с большими перепадами по высоте, а ленточные плавающие фундаменты не подходят для стройки тяжелых конструкций из кирпича, железобетонных блоков и прочих подобных материалов.

Во всех остальных случаях такой фундамент может стать эффективным и, зачастую, единственным выходом из сложной ситуации, когда тип почвы не допускает закладки традиционного фундамента.

Похожие статьи :

Плавающий фундамент — строительство шаг за шагом

Фундамент предназначен для равномерного распределения нагрузки, создаваемой весом здания, и ее передачи на грунт. При его возведении следует учитывать, что он обязательно должен лечь на естественно уплотненную почву несколько ниже глубины промерзания.

В зависимости от типа грунта, размера зданий и ряда других факторов фундаменты подразделяются на плавающие, ленточные, свайные и столбчатые. В этой статье мы подробно рассмотрим технологию строительства плавающего фундамента.

Содержание

На пучинистых грунтах, отличающихся повышенной неустойчивостью, а также при высокой заболоченности местности, лучше всего применять плавающий фундамент. Весьма распространено ошибочное мнение о том, что этот тип характеризуется свойством «плавать». На самом деле, плавать фундамент будет вместе с домом лишь в том случае, если работы будут выполнены неправильно. На состоянии дома, располагающемся на таком основании, движения грунта никак не отражаются, так  как нет перекоса одного угла дома относительно других. А плавающим оно называется потому, что, двигаясь вместе с домом, надежно защищает его от разрушений при любой просадке грунта.

[include id=»1″ title=»Реклама в тексте»]

Еще одно название, которое имеет такой фундамент – плавающая плита. Именно наличие монолитной железобетонной плиты является характерной особенностью плавающего основания. Поэтому оно весьма устойчиво к нагрузкам различной степени тяжести, возникающих при замораживании или оттаивании почвы, а также при просадке грунта. К тому же такой фундамент служит надежной защитой от вредного воздействия грунтовых вод.

Строение плавающего фундамента

Главным недостатком плавающего фундамента считается его высокая стоимость. Для создания жесткой конструкции требуется большое количество бетона и специального оборудования. Именно поэтому монолитная плита чаще всего заливается под небольшими строениями, хотя именно она дает большую степень надежности. Возвести плавающий фундамент своими руками очень сложно из-за трудоемкости работы, поэтому лучше всего пригласить команду специалистов или хотя бы заручиться поддержкой родственников.

Устройство плавающего фундамента следует начать с разметки территории, предназначенной для этой цели.

Нам понадобятся:

  • шнур или леска;
  • уровень;
  • рулетка;
  • прямоугольный треугольник (можно изготовить самостоятельно из тоненьких реек, причем катеты должны быть равны 30 и 40 см).

Важно: по государственным стандартам дом должен находиться на расстоянии не менее трех метров от соседнего участка и не менее пяти метров от фронтальной границы собственного участка.

Намечаем на участке один из углов строения и вбиваем в это место колышек.

Совет: лучше всего видно колышки, покрашенные красной краской.

На колышек надеваем треугольник и, продолжая одну из его сторон, отмеряем длину дома, а по другой стороне – ширину дома. В конечные точки вбиваем такие же колышки – второй и третий.

Точность разметки — гарантия правильных геометрических параметров строящегося дома

Теперь определяем осевые линии и забиваем четвертый колышек. Правильность его установки проверяем при помощи треугольника и путем сравнения диагоналей. Если межевые колья забиты правильно, то диагонали будут иметь разницу не более 2 см. В случае несовпадения размеров диагоналей нужно добиться этого условия путем передвижения углов. После этого колья соединяем попарно леской или шнуром и получаем четко очерченную границу будущего фундамента.

Сначала необходимо снять весь слой растительности с планируемой площади дома. При этом нужно прибавить 1 метр по периметру, он понадобится под отмостку.

Отмостка – полоса асфальта или бетона, защищающая готовый фундамент от воздействия воды (дожди и паводки) и придающая привлекательный вид готовому строению. Располагается под тупым углом к строению.

Весь снятый слой можно перенести на место, где планируется разбивка газонов или посадка деревьев. После этого можно приступать к копке котлована.

Котлован можно копать и так, но лучше нанять экскаватор

Чаще всего для выемки грунта применяют экскаватор. Котлован роют под проектную отметку, и иногда ковш забирает несколько ниже нее. При недостаточном опыте прораба перекоп просто засыпают машиной песка и тщательно заравнивают. Это самая распространенная ошибка при возведении фундамента.

Внимание: здание, поставленное на такое основание, обязательно лопнет на месте перекопа и в очень редких случаях его удается спасти.

При выборке грунта следует учитывать коэффициент разрыхления. Скальные породы увеличат свой объем в два раза, песок и растительный слой – в три раза, а щебень – в четыре. Некоторую часть вынутой земельной массы следует оставить на участке, она может пригодиться в последующих работах и при разбивке садового ландшафта, а остальную нужно будет вывести специальным транспортом.

Совет: котлован следует рыть с небольшим уклоном стенок. Оптимальным вариантом является уклон 1:0,25. Это позволить избежать осыпания краев ямы.

Перед заливкой плавающего фундамента нужно провести ряд подготовительных работ. Для начала на хорошо выровненное дно основания (при помощи уровня) следует насыпать слой щебня высотой около десяти сантиметров. Укладку следует проводить в несколько этапов, тщательно трамбуя каждый слой при помощи специального устройства (можно использовать бревно с ручкой). После этого засыпается слой песка, расклинивающего щебень и исключающего последующее его «гуляние». К тому же высокая морозоустойчивость песка поможет предотвратить сдавливание готового фундамента. Песчаный слой рекомендуется уплотнить с помощью вибрационного инструмента. Для достижения лучшего эффекта песок можно слегка смочить водой.

Далее прокладывается гидроизоляционный слой. В качестве него используется плотная полиэтиленовая пленка или любой другой материал, обладающий подобными свойствами. Это позволит избежать не только последующего просачивания влаги в готовое основание, но и протекания бетонного «молока» при заливке раствора. Для термозащиты можно проложить экструдированный пенополистирол, но это не обязательно.

После этого заливается тонкий слой более дешевого сорта бетона М-100 – подбетонка.

После того, как котлован полностью готов,  приступаем к устройству опалубки. В том случае, если фундамент погружен в грунт, можно обойтись и без нее, эту роль будут играть стенки ямы. Существенным минусом такого способа является невозможность создания качественной гидроизоляции наружной стенки основания.

Совет: на опалубке лучше не экономить и как можно тщательнее ее закрепить во избежание распирания бетонным слоем.

Заливка бетона в опалубку для монолитной плиты

Для опалубки потребуются доски толщиной не более 25 мм и не менее 20 мм, из которых готовятся щиты. Ширина каждого щита должна быть на 50-100 мм больше высоты планируемой конструкции. Щиты прикрепляются к вертикальным стенкам ямы и герметизируются толем, бумагой или картоном.

[include id=»2″ title=»Реклама в тексте»]

По верхнему краю опалубки прокладывается контрольный шнур, причем для удобства фиксируется только одна его сторона, а вторая с привязанным грузом свободно висит с другой стороны и убирается в момент заливки раствора.

Теперь приступаем к укладке арматуры. Армирование плавающего фундамента – очень важный и значимый этап. При этом необходимо, чтобы в местах возведения стен металлические прутья торчали из фундамента. Так достигается неразрывная связь основания и стен.

Увязывание прутьев арматуры мягкой проволокой

Важно: при соединении частей металлической арматуры между собой ни в коем случае нельзя пользоваться сварочным аппаратом. При сварке любой металл меняет все свои потребительские свойства. Крепить прутки арматуры следует при помощи мягкой вязальной проволоки.

При укладке арматуры нужно следить, чтобы расстояние между соседними стержнями составляло не более тридцати сантиметров (в идеале 20-25 см). Вся арматурная конструкция должна стать единым неразрывным целым и при этом концами заходить на место планируемой отмостки. В углах металлические прутья следует замкнуть полукругом, а их концы завести в боковые стенки фундамента. В результате получим гибкую цельную конструкцию.

Теперь можно заливать бетонный слой

Теперь приступаем к бетонированию основания. Укладку раствора проводят слоями не более пятнадцати сантиметров, тщательно разравнивая каждый и трамбуя штыкованием. Бетон заливается в один прием, поэтому лучше всего заказать машину готового раствора. Если все же вы решили самостоятельно заливать фундамент, то для него на одну часть цемента берется по одной части воды и песка.

Важно: заливку плиты следует произвести не более, чем за один час. Только так можно добиться наилучшего результата.

Бетон трамбуем до влажного блеска

Трамбуется бетон до появления на поверхности блестящего влажного слоя.

Выровнять верхний слой фундамента можно при помощи деревянной рейки.

Чтобы плавающий фундамент правильно высох, в первые дни его необходимо смачивать

В первый день основание следует каждые 4-5 часов смачивать водой или накрывать пленкой, в противном случае возможно появление трещин, особенно при жаркой погоде. На второй день фундамент смачивается только 3 раза, а на следующий лишь утром и вечером. После высыхания можно снять опалубку, но полностью фундамент будет готов лишь через месяц.

В идеале, приступать к следующему этапу строительных работ рекомендуется только на следующий год, то есть готовая конструкция должна отстоять зиму и только после полного просыхания от талых вод можно начинать возведение стен. Но если сроки совсем поджимают, то необходимо выждать минимум месяц. В противном случае, можно добиться плачевных результатов, как то перекос, просадка или разрушение строения.

Иногда происходит нарушение конструкции здания в результате разрушения фундаментального слоя из-за ошибок, допущенных при его возведении. Только при условии ответственного подхода и соблюдения всех рекомендаций вам удастся выстроить дом, радующий жильцов не один десяток лет.

Итак, самые распространенные ошибки:

  1.  Размещение фундамента выше глубины промерзания. К чему это может привести – нетрудно догадаться;
  2.  Возведение конструкции на замороженной почве. Замерзший грунт увеличивается в размере, вспучивается и после оттаивания обязательно просаживается. Естественно, если на такой грунт ложится основание, то и оно просядет;
  3.  Отсутствие гидроизоляции. Если пренебречь верт

Что такое фундамент ребристая плавающая плита (РПП)



Вступление

Технология фундамента под названием ребристая плавающая плита (РПП) соединила и усовершенствовала две технологии: ленточный фундамент и фундамент в виде железобетонной плиты.

Как правило, ленточный фундамент делают на, так называемых несвязанных грунтах: песчаных и щебенчатых. Железобетонную плиту делают на связанных грунтах, типа глина, илистая почва.

Важно! Расчет любого фундамента нужно производить с учетом возможного давления конструкции на фундамент, глубины промерзания грунта, уровнем сточных вод. Расчет фундамента нужно заказать в проектной организации.

Фундамент ребристая плавающая плита — конструкция

Конструкция РПП фундамента объединяет две конструкции: ленточный фундамент высотой 600 мм по периметру дома и под несущими стенами и фундаментную плиту высотой 200 мм под остальным домом (указаны минимальные величины).

Как видим на фото, по конструкции РПП фундамент, действительно своеобразный гибрид: фундамент УШП объединенный с ленточным фундаментом.

Технология устройства ребристой плавающей плиты (РПП)

Начинаем устройство РПП фундамента с геодезической разведки. Проектировщик должен составить рабочий чертёж и произвести расчет фундамента и сделать привязку фундамента к местности.

Устройство котлована под фундамент РПП

Для РПП фундамента нужен котлован с ровным горизонтальным основанием. Если на участке есть вода, её нужно осушить. Котлован должен быть сухим и ровным.

Дно котлована и его откосы закрываются геотекстилем. Полотна геотекстиля укладываются внахлест.

На дне котлована делается песчаная подушка толщиной от 20 см. Песок нужно утрамбовать. Для утрамбовки следует арендовать специальный ручной трамбовщик. Для лучшей трамбовки песок проливается водой непосредственно перед трамбовкой. Обычно, к передку трамбовочной машинки привязывают шланг, через который распыляется вода перед трамбовщиком.

Устройство ребер фундамента РПП

По готовности песчаной подушки делается отмостка под ребра фундамента. Ребрами РПП фундамента называют «ленточный фундамент» по периметру дом и под несущими стенами.

С внешней стороны опалубка делается из деревянных щитов или плит. Внутренняя опалубка делается несъемной из плит пенополистирола марки XPS. Их толщина 50 мм и они служат не только опалубкой на этапе заливки, но и утеплением фундамента в последующем.

Высота опалубки для ребер фундамента не менее 600 мм.

На дно опалубки укладывают щебень. Делается «скелет» из арматуры и производится заливка бетона. Всё, как в технологии строительств ленточного фундамента.

Важно! Нижняя арматура ребер фундамента должна выступать из опалубки внутрь дома. Её нужно будет связать с арматурой плит фундамента.

Важно! В ребра под несущими стенами внутри дома нужно заложить проходные гильзы для прокладки инженерных коммуникаций.

Устройство плит фундамента РПП

По мере застывания ребер фундамента переходим к устройству плит. Площади под плиты еще раз просыпают песком и трамбуют.

  • В песчаную подушку укладываются инженерные коммуникации дома: канализационные трубы, трубы для ввода электропитания дома, возможно трубная разводка электропроводки.
  • Канализационные трубы объединяются в общий слив дома, и на участке монтируется система сбора сточных вод, септик. К септику подводится система слива дождевых вод, которую монтируют вокруг дома вместе со сливными стоками.

Таким образом, уже на этапе устройства фундамента дома вы проводите основные работы по монтажу инженерных коммуникаций.

  • Далее на песок укладывается дренажная мембрана – рулонный материал Planter.
  • Поверх мембраны укладывается слой утеплителя XPS. Помним, что этот утеплитель уже стоит по всем внутренним стенам ребер фундамента.
  • На утеплитель укладываем рулонный гидроизоляционный материал.
  • На него укладываем заранее собранную арматурную конструкцию. Высота плиты фундамента будет не менее 200 мм. Все секции арматурной конструкции должны быть соединены между собой и обязательно соединены с арматурой ребер.
  • Бетон заливается машинным способом, равномерно по всей площади плиты. Ребра фундамента служат опалубкой. Поверхность залитых плит, ровняется.

Застывание плит и всего фундамента 28-30 дней. На время застывания фундамент закрывается полиэтиленом для защиты от осадков и прижимается для защиты от ветра.

  • После снятия опалубки, плиты фундамента можно отшлифовать. По периметру фундамента делается отмостка, которая, скроет ливневую канализацию. По углам дома в отмостке оформляются ливневые стоки.

Как видим, фундамент ребристая плавающая плита (РПП) своеобразный симбиоз, ленточного фундамента и утепленной шведской плитой (УШП). Только в плитах фундамента не делается система теплого пола, а довольствуемся слоем пенополистирольного утеплителя.

©DomiTy.ru

Другие статьи раздела: Фундаменты





Монолитные фундаменты или фундаменты из плавучих плит для гаражей, сараев и сараев

Монолитный или Фундаменты из плавучих плит для гаражей, сараев и сараев

Наиболее зданиям нужен фундамент, чтобы выдерживать вес конструкции и нагрузок на крышу и пол в землю. Небольшие навесы и конструкции заднего двора, такие как беседки и перголы, могут не нуждаться в сложных основания, потому что они такие легкие.Но для любого здания около 150 квадратных футов, необходим прочный фундамент.

Бетонные фундаменты традиционно состоят из трех частей. Опоры широкие участки бетона у основания фундаментных стен. Oни равномерно распределите вес здания в почве, чтобы предотвратить трещины и колебания в конструкции выше. Фундаментные стены обычно 8 или толще и простираются от верхней части опор до фундамент здания.Плита, залитая внутрь фундамента стены образуют пол или черновой пол здания и могут поддерживать межкомнатные перегородки.

В три бетонных компонента: фундамент, фундаментная стена и плита. обычно строится в три разных периода. Каждая часть традиционного бетонный фундамент необходимо сформировать, залить и закончить, и затем необходимо высохнуть и установить примерно на неделю, прежде чем следующая часть сможет быть запущенным. Этот процесс увеличивает стоимость строительного проекта. и занимает большую часть времени.

любой вода, замерзающая под традиционным бетонным фундаментом, нанести урон. Когда вода замерзает, она расширяется с достаточной силой, чтобы поднять все здание. Когда лед тает, остается открытый карман пространства под фундаментом. С каждым последующим цикл замораживания / оттаивания, этот карман расширяется. В результате получается трещотка или домкрат, который поднимает и поднимает здание, в конечном итоге растрескивание стен и окон и открытие швов для еще большего количества воды наносить ущерб.

В Решение состоит в том, чтобы убедиться, что нижняя сторона опор глубокая достаточно в землю, чтобы они были вне досягаемости мороза. Поэтому бетонные фундаменты часто называют морозостойкими стенами. В линия промерзания, или глубина максимального проникновения наледи, составляет Конечно, разные для каждого региона. В Южной Флориде и южной области Калифорнии и Аризоны линией мороза считается в классе. То есть замерзания не ожидается.В северном штате Мэн и Миннесота линия максимальной глубины промерзания может быть больше восьми. ноги в землю. В таких местах много копать, много бетон для фундаментных стен и очень дорогой строительный проект можно ожидать.

В Аляска и другие места, где традиционные морозные стены непомерно глубоки и непомерно дороги, люди экспериментируя с разными решениями, получая смешанные результаты.Помочь строителей в этих районах Министерство жилищного строительства и городского хозяйства США Фонды спонсируемых разработкой исследований, которые называются Неглубокие фундаменты с защитой от замерзания или FPSF. В проектах FPSF используются изоляция снаружи фундаментов мелкого заложения для их защиты от мороза. Теоретически отапливаемое здание будет передать достаточно тепла через неглубокий фундамент, чтобы сохранить вода под ним от замерзания.

Один из самых простых и эффективных дизайнов представляет собой довольно обычную бетонную плиту с толщиной 18-20 мм. внешние края и изолированные на внешней стороне.Хотя на основе по образцам, используемым в Скандинавии на протяжении десятилетий это было известно как фундамент Alaska Slab.

В Фундамент из плит Аляски и другие конструкции FPSF оказались эффективен для отапливаемых зданий, но как насчет неотапливаемых хранилищ такие здания, как гаражи и сараи? Ну а фундамент плиты Аляски послужил вдохновением для создания хорошего решения для небольших складских помещений тоже. Используя такую ​​же утолщенную плиту, либо плавающую по земле, или на высоте немного выше, чем земля вокруг него, работает хорошо защищает от воды и предотвращает морозное пучение.

Помимо уменьшения глубины траншей и количества бетона При необходимости фундамент из плавающей плиты можно заливать сразу или монолитно. Это означает только одну конкретную доставку и одну период высыхания для экономии времени и средств.

Утверждены правильно спроектированные монолитные фундаменты из плавучих плит. для использования в гаражах и вспомогательных зданиях многими муниципалитетами, север и юг, через Ю.S. Их нужно укрепить стальная арматура и стальная проволочная сетка для предотвращения их растрескивания под строительные нагрузки и помочь им распределить эти нагрузки по широкому образец земли.

подобно обычные плиты перекрытия, монолитные плавающие плиты должны быть детализированный с правильно расположенными шарнирами управления. Внутренние колонны не должны опираться на эти плиты. Вместо этого они должны быть установлен на 8 глубоких бетонных опорах, полностью изолированных от плита с 1/2 промасленными войлочными или неопреновыми компенсаторами.

В верхняя поверхность монолитного фундамента из плавающей плиты может быть отделана как обычная плита. Он должен иметь уклон 1/8 на фут. к самой большой двери или отверстию в здании. Может быть метла, терка или гладкая отделка. Также его можно украсить любым рекламная смесь, цвет или рельефная текстура, которую вы использовали на бетоне подъездная дорога.

Хотя в некоторых юрисдикциях кодекса разрешено использование монолитных фундаменты из плавучих плит на отдельно стоящих гаражах и принадлежностях здания площадью до 2000 квадратных футов, большинство из которых всего 24×24 (576 квадратных футов) или меньше.Убедитесь, что ваше здание цех специально позволяет монолитно-плавучие фундаменты из плит для строений планируемого вами размера.

Монолитные плавающие плиты не рекомендуется использовать на наклонных на участках и на участках с рыхлой или мягкой глинистой почвой. Верхний слой почвы и все органические материалы, такие как дерн и корни, должны быть удалены из области новая плита.

Это монолитная плавающая плита подходит для вашего участка и вашего здания? Загрузите и распечатайте приведенные ниже сведения, а затем обсудите их с профи в вашем строительном отделе и со своим строителем, бетон подрядчик, архитектор или инженер-строитель.

1. ТИПИЧНЫЙ МОНОЛИТНЫЙ ФУНДАМЕНТ ПЛАВУЧИЙ Эти данные относятся ко всем регионам с максимальной глубиной промерзания. менее 12 ниже класса и для более холодных регионов, где специально одобрено для гаражей и вспомогательных построек местный строительный отдел.

2. ПРОНИЦАЕМАЯ ОСНОВА МОНОЛИТНАЯ ПЛАВАЮЩАЯ ПЛИТА FOUNDATION Эти детали обеспечивают дополнительную защиту от холода. защита от взбивания за счет укладки всего монолитного фундамента с водопроницаемым гравием.

3. ТИПИЧНЫЙ ФУНДАМЕНТ МОРОЗНОЙ СТЕНЫ

Архитектор Дон Берг дизайн, интервью и статьи появились в журнале Country Magazine, Equine Journal, Country Extra, Yankee Home, Традиционное здание Журнал, Mother Earth News, Grit и многие другие издания.

Фото Фрэнка Ди Маджио

У вас будет немедленный доступ к детализировать чертежи в файле Adobe Acrobat (PDF), который можно распечатать на компьютере. принтер.Вам понадобится копия Adobe Acrobat Reader. Если у тебя его нет уже сейчас вы можете скачать бесплатную копию.

Скачать бесплатную копию Adobe Acrobat Reader

.

Плавучий фундамент

Осадка фундамента — основная проблема инженеров-геологов. Если оседание является серьезным, это может привести к полному обрушению конструкции, даже если коэффициент безопасности против разрушения при сдвиге высок. Существует множество техник или способов уменьшения осадки фундамента, плавающий фундамент — одно из лучших решений.

Подробнее ..


Полное вертикальное смещение, которое происходит на уровне фундамента, известно как «оседание».Низкая несущая способность грунта, плохо уплотненный грунт, уплотнение грунта — причины осадки фундамента. Плавающий фундамент не вызывает усадки конструкции и обеспечивает устойчивую платформу для надстройки.

О плавающем фундаменте:

Плавучий фундамент — это тип фундамента, сооружаемый путем выемки грунта таким образом, чтобы вес сооружения, построенного на грунте, почти равнялся общему весу грунта, вынутого из земли, включая вес воды в грунте. перед возведением конструкции.

Основная цель или цель плавающего фундамента — уравновесить вес удаленного грунта конструкцией такого же веса, которая не вызывает оседания конструкции. По этой причине его также называют балансировочным фундаментом.

Критерии выбора плавающего фундамента:

Плавучие фундаменты подходят для следующих условий:

  • Почвы с проблемой больших оседаний и дифференциальных оседаний при больших нагрузках.В таких случаях плавучие фундаменты в большей степени снижают стоимость.
  • Грунты с низким сопротивлением сдвигу и отсутствием твердого слоя на приемлемой глубине. В этом типе плавающий фундамент помогает снизить напряжение сдвига.

  • Последние проекты в области гражданского строительства

    Хотите развить практические навыки в области гражданского строительства? Ознакомьтесь с нашими последними проектами и начните обучение бесплатно

    Трудности при строительстве плавучего фундамента:

    Во время строительства плавучего фундамента могут возникнуть проблемы, которые можно предотвратить, проявив должный уход.Проблемы возникают во время,

  • Раскопки: — Раскопки под фундамент следует проводить с осторожностью. Сторона котлована должна поддерживаться шпунтом.
  • Обезвоживание: — Необходимо следить за тем, чтобы прилегающие конструкции не пострадали от обезвоживания.
  • Нижний пучок: — выемка под фундамент снижает давление в почве, что приводит к пучению дна выемки. Пучки можно свести к минимуму, отказавшись от выемки грунта в узких траншеях и заложив фундамент вскоре после выемки.
  • Преимущества плавучих фундаментов:

  • Применяется для грунтов с низкой несущей способностью.
  • Минимизирует осадку фундамента.
  • Плавучие фундаменты можно использовать на почвах с повышенной влажностью.
  • Требуется гораздо меньше рытье, так как необходимы траншеи с глубоким нижним колонтитулом.
  • Наиболее подходит для автомагистралей с интенсивным движением.
  • Вывод:

    Плавучий фундамент — лучший выбор инженеров-геологов для минимизации проблем с осадкой фундамента.


    Знаете ли вы

    Skyfi Labs помогает студентам приобретать практические навыки, создавая реальные проекты.

    Вы можете записаться с друзьями и получить наборы на пороге

    Вы можете учиться у экспертов, создавать рабочие проекты, демонстрировать свои навыки всему миру и находить лучшие рабочие места.
    Начни сегодня!


    Комплект, необходимый для разработки Floating Foundation:
    Технологии, которые вы узнаете, работая над Floating Foundation:
    Floating Foundation
    Skyfi Labs • Опубликовано: 2019-01-06 • Последнее обновление: 2019-12-03 .

    Инженер-строитель: ПЛАВУЧИЙ ФОНД: Общие соображения.

    Плавающий фундамент для здания определяется как фундамент, в котором вес здания приблизительно равен полному весу, включая воду почвы, удаленной с места строительства. Этот принцип флотации можно пояснить со ссылкой на Рис. 14.4. На Рис. 14.4 (a) показана горизонтальная поверхность земли с горизонтальным уровнем грунтовых вод на глубине dw ниже поверхности земли. Рис.14.4 (b) показывает выемку, сделанную в земле до глубины D, где D> dw, а На рис. 14.4 (c) показано сооружение, построенное в выемке и полностью заполняющее ее.

    Если вес здания равен весу почвы и воды, удаленных из котлована, то очевидно, что общее вертикальное давление в грунте ниже глубины D в Рис. 14.4 (c) такое же, как в Рис. 14.4 (а) до раскопок.

    Поскольку уровень воды не изменился, нейтральное давление и эффективное давление остаются неизменными.Поскольку осадки вызваны увеличением эффективного вертикального давления, если бы мы могли перейти от Рис. 14.4 (a) к Рис. 14.4 (c) без промежуточного случая 14.4 (b) , здание в Рис. 14.4 (c) вообще не оседает.

    Это принцип плавающего фундамента, точный баланс удаляемого веса и накладываемого веса. Результат — нулевая осадка здания.

    Однако можно отметить, что мы не можем перейти с этапа, показанного на Рис.14.4 (a) до стадии на рис. 14.4 (c) без прохождения через стадию 14.4 (b) . Этап раскопок здания — критический этап.

    Могут возникнуть случаи, когда у нас не может быть полностью плавающего фундамента. Фундаменты этого типа иногда называют частично компенсируемыми фундаментами (в отличие от полностью компенсированных или полностью плавающих фундаментов).

    Имея дело с плавучими фундаментами, мы должны учитывать следующие два типа грунтов.

    Это:

    Тип 1: Грунты фундамента обладают такой прочностью, что разрушение грунта на сдвиг не произойдет под нагрузкой здания, но осадки и особенно дифференциальные осадки будут слишком большими и будет представлять собой отказ конструкции. Плавучий фундамент используется для снижения осадки до приемлемого значения.

    Тип 2: Прочность грунта фундамента на сдвиг настолько мала, что, если бы здание было заложено на уровне земли, произошел бы разрыв грунта.При отсутствии прочного слоя на разумной глубине здание может быть построено только на плавающем фундаменте, который снижает напряжения сдвига до приемлемого значения. Решение этой проблемы решает проблему поселения.

    В обоих случаях для плавучего фундамента [Рис. 14.4 (d)]

    Рисунок 14.4 Принципы плавучего фундамента; и типичный жесткий плот-фундамент

    .

    Плавающая плита | Статья о плавучей плите от The Free Dictionary

    Открытие предполагает, что шельфовый ледник Росса, плавучая плита антарктического льда размером с Францию, которая вдается в океан, более уязвима к глобальному потеплению, чем считалось ранее. После Второй мировой войны строительство плавучих плит стало более распространенным. статический краевой угол в кольцевых капиллярных трубках, свойства инъекционных композитных цементов и их применение при разрывном переломе позвоночника, модификация поверхности эпоксидно-керамических покрытий с помощью плазменной обработки и анализ низкочастотного шума, вызванного плавающей пластиной.Такие компании, как Sateba, Pandrol и Sonneville, предлагают специальные системы формы дорожек с высокой устойчивостью к внешним воздействиям, а дорожка с плавающими плитами будет играть важную роль в проекте CrossRail, где туннели проходят рядом с такими местами, как концертный зал Барбакан. проезжая поезда, а также дополнительные реверберации, вызванные движением транспорта за большими окнами, архитекторы в сотрудничестве с Lally Acoustical Consulting заменили существующий каркас пола на прочную бетонную плиту, которая поддерживает специально разработанную плавающую плиту и перегородки.При подготовке к новому строительству глину можно удалить или, в некоторых случаях, можно построить специальную бетонную «плавающую плиту» поверх глины. Она предлагает пошаговые инструкции по строительству восьмиугольного пансиона из бревенчатой ​​кладки с живая крыша и фундамент из плавающих плит — менее 6000 долларов. Плавающее полотно из плит, спроектированное для смягчения воздействия вибраций легкорельсового транспорта, было во время его проектирования первым применением такого рода на Восточном побережье. Фундаментная плита представляет собой 8-дюймовую плавающую цементную плиту, в которую были установлены теплообменники с помощью представителя завода (он демонстрировал процесс установки сотрудникам).FPSF может быть встроен в конструкцию плиты на земле, но его также можно использовать для стены ствола, плавающей плиты и невентилируемых фундаментов для подвесных пространств. Панели из атласного стекла отделяют спальню от ванной комнаты, где стоит известная полая каменная раковина архитектора на другой плавающей плите и изящном изогнутом изливе образует душевую лейку. Резиновые подшипники, известные как подшипники плавающей направляющей плиты (FST), поддерживают сборные бетонные плиты, на которых крепится рельс. .

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
