Фундамент опалубка: Опалубка для ленточного фундамента своими руками

Основной проблемой при возведении фундамента является неустойчивый грунт. Именно от этого фактора зависит выбор основания. В большинстве случаев на слабых грунтах возводят монолитный фундамент.

• Преимущества монолитного основания
• Виды опалубки и материалы для ее изготовления
• Опалубка из досок
• Опалубка из фанеры
• Правила установки опалубки
• Сборка опалубки

Преимущества монолитного основания

Монолитная плита-фундамент – это несложная, но дорогостоящая конструкция. Однако существенные преимущества побуждают возводить основание такого типа.

• Монолитная основа отличается высокой прочностью и устойчивостью на любом виде грунта.
• Планировка строения может проводиться после возведения фундамента.
• Возможность возведение основной конструкции из любого материала, благодаря высоким несущим способностям монолитного фундамента.
• Стены такого фундамента и пол – это одна монолитная конструкция. Следовательно, исключается возможность возникновения трещин и усадок.
• Монолитная плита может использоваться в качестве чернового пола в цокольном этаже, что позволяет сэкономить силы и средства.
• В монолитном фундаменте не заведутся насекомые и грызуны.

Кроме того, монолитный фундамент позволяет избежать дополнительных расходов на гидроизоляцию и утепление пола. А вот на дренаже плитного фундамента лучше не экономить.

к оглавлению ↑

Виды опалубки и материалы для ее изготовления

Опалубка делится на два вида:

• Съемная конструкция удаляется после застывания бетона.
• Несъемная опалубка остается на месте и служит для утепления строительной конструкции.

Для изготовления опалубки можно использовать разные материалы:

Съемная и несъемная опалубка монолитной плиты

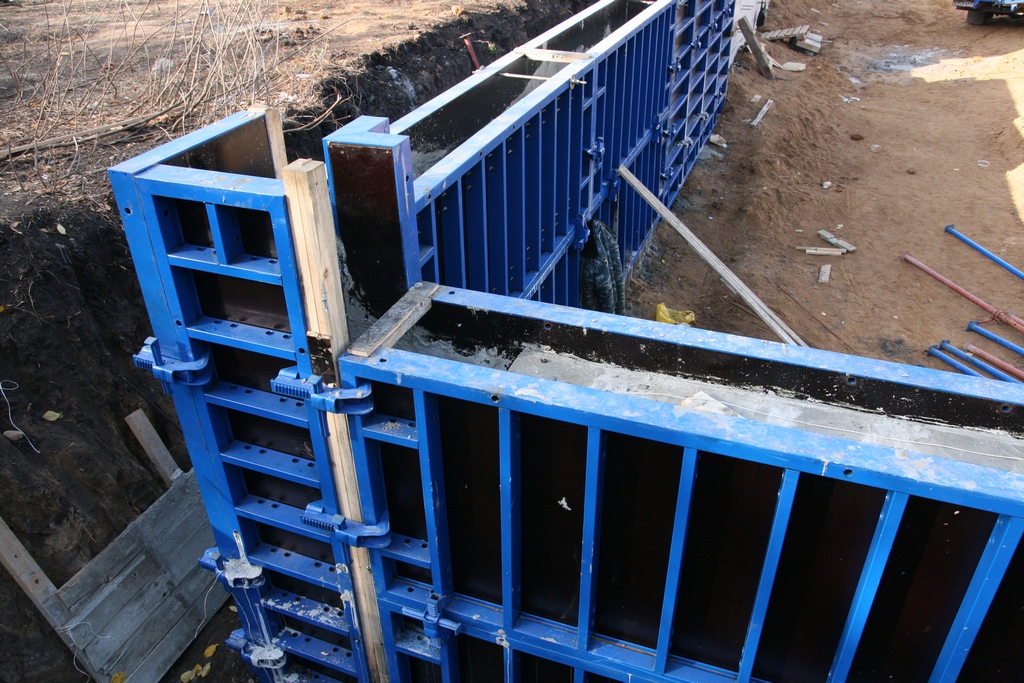

• Опалубка из металла пользуется большой популярностью благодаря своей прочности. Однако при выборе такой конструкции стоит учитывать, что металл при взаимодействии с влажным бетоном подвержен коррозии. Наилучшим вариантом в этом случае будет алюминиевая опалубка. Несмотря на высокую стоимость, такой вариант отличается особой прочностью и устойчивостью к агрессивной среде.
• Довольно часто можно встретить пластиковую опалубку. Такая конструкция используется в качестве съемной опалубки многоразового применения. Полимерные опалубки отличаются гладкой поверхностью, отсутствием влагопоглощения. Пластиковая опалубка очень прочная, может легко собираться и разбираться.
• Конструкция из пенополистирола применяется в качестве несъемной опалубки. Используя этот вариант, можно повысить энергоэффективность монолитного фундамента.
• Опалубка из дерева является менее затратным вариантом. При этом она обладает высокой прочностью, имея малый вес. Кроме того опалубка из дерева легко монтируется. Чаще всего для изготовления деревянной опалубки берут доски или фанеру.

к оглавлению ↑

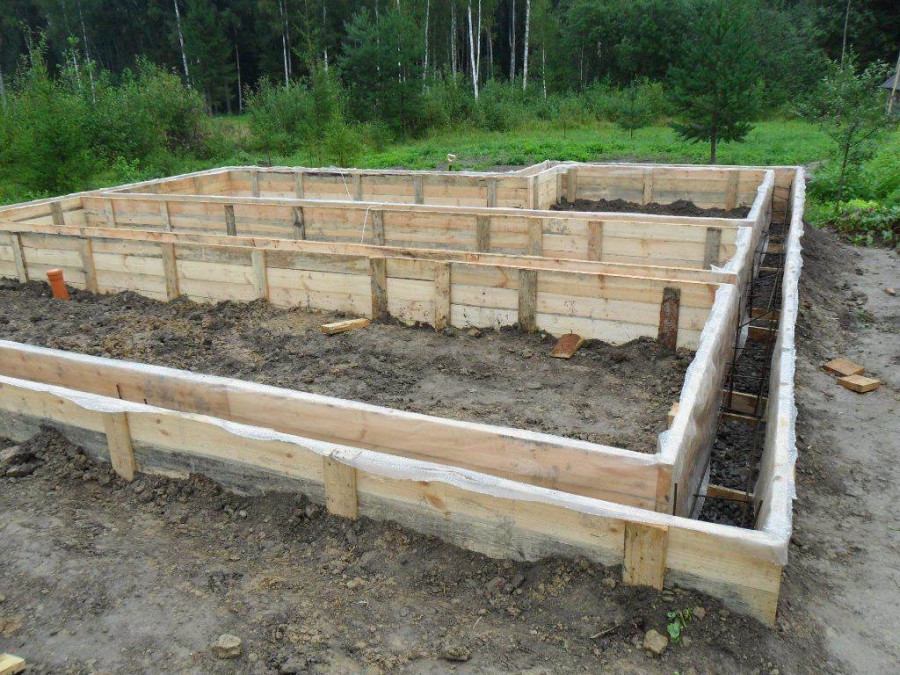

Опалубка из досок

Доска считается самым удобным материалом при устройстве опалубки. Ее можно легко отпилить и скрепить там, где нужно. Наилучшим вариантом считаются доски из хвойных пород деревьев. Это может быть ель, сосна или пихта. Срок службы такого материала довольно долгий, поэтому доски можно использовать несколько раз. Доски одноразового использования могут быть из деревьев любых пород.

Древесные доски для опалубки

Выбирая древесину в качестве материала для опалубки, стоит помнить о влажности доски. Показатель менее 25% увеличивает способность дерева к впитыванию влажного бетона. При обустройстве опалубки в летнее жаркое время рекомендуется проливать опалубку водой перед тем, как заливать бетон. Повысить гидроизоляцию опалубки можно с помощью полиэтиленовой пленки или листов рубероида, прикрепляя их степлером.

Немалую важность имеет толщина доски для опалубки. Она подбирается в зависимости от предполагаемого количества упоров и подпорок. Принимая во внимание факт, что более толстые доски имеют высокую стоимость, можно сократить расходы, взяв доски меньшей толщины, но увеличив количество подпорок. Для повышения прочности опалубки доски усиливают дополнительными стяжками.

к оглавлению ↑

Опалубка из фанеры

Фанера обладает некоторыми преимуществами перед доской. Во-первых, она имеет более ровную поверхность. Во-вторых, требуется меньше времени на сборку и установку. В-третьих, материал менее подвержен деформации. Однократное использование фанеры для изготовления опалубки допускает возможность применения обычной фанеры из хвойных пород деревьев. Для более частого использования требуется влагостойкая фанера. Для многократного использования идеальным вариантом будет ламинированная фанера.

Опалубка для фундамента из фанеры

Для работы фанера распиливается на нужные отрезки, которые с торцов промазывают влагостойким клеем для снижения впитывающей способности. Рабочую поверхность можно обработать олифой, что также снизит влагопоглощение фанеры.

к оглавлению ↑

Правила установки опалубки

На опалубку возлагается несколько основных задач:

• Способность выдерживать давление бетонного раствора.
• Сохранять заданную форму.
• Возможность легкой и доступной сборки.
• Должна быть максимально герметичной, чтобы предотвратить утечку бетонной смеси.

При устройстве опалубки для монолитного фундамента важно соблюдать основные правила:

• Нельзя устанавливать стойки и подпорки на вскопанном или насыпном грунте. Конструкция должна быть надежной и максимально устойчивой. На слабых грунтах под опорные стойки лучше подложить обрезки досок.
• Принимая во внимание воздействие на опалубку большой массы бетона, нужно обеспечить неизменное положение щитов на длительный срок.
• На проблемных грунтах не исключается возможность монтажа опалубки на специальных фундаментных обрезах. Их заглубляют ниже точки промерзания грунта, что делает конструкцию более устойчивой и крепкой.

к оглавлению ↑

Сборка опалубки

Главная функция опалубки – возможность придать фундаменту правильную форму. Собирать опалубку можно разными способами. Все зависит от материала, используемого для устройства опалубки. Также учитывается характеристика фундамента и индивидуальные предпочтения. Сборка опалубки для монолитного фундамента проходит в несколько этапов:

Сборка опалубки для монолитного фундамента

1. Перед началом работы осуществляют расчет будущей конструкции.
2. Затем выбирают тип опалубки, материал для ее изготовления. При этом ориентируются на качество материала, его прочность и размеры.
3. Далее проводится разметка опалубки. Для работы пользуются колышками и строительным шнуром. При этом учитывается, что фундамент заливают шире основной конструкции на 10-15 см.
4. Подготовка щитов. На этом этапе сколачивают щиты из обрезных досок. Вертикальными стойками могут послужить доски или рейки. При этом тонкая рейка приколачивается ребром. Для сборки щитов лучше пользоваться короткими гвоздями. Это облегчит и сборку, и демонтаж при необходимости.
5. Для заливки монолитного плитного фундамента выкапывают котлован, для монолитного ленточного фундамента роют траншею.
6. Готовые щиты монтируют прямо на землю. Выставляя щиты, каждое действие проверяют лазерным уровнем. Важно при этом соблюдать три параметра: вертикаль, горизонталь и диагональ.
7. Проводят укрепление щитов. Для их фиксации в заданном положении колья вбивают в грунт с внешней стороны опалубки. Для дополнительной фиксации их прибивают к щитам гвоздями. Чтобы во время заливки бетона не произошло расхождение щитов, по верхнему краю проводят скрепление элементов конструкции деревянными брусками.
8. В случае необходимости между щитами выставляют распорки.

Таким образом, принимая во внимание важность такого элемента строительства, как фундамент, требуется соблюдать правила и инструкции при устройстве опалубки для монолитного фундамента. Только в этом случае можно получить крепкое надежное основание для строительной конструкции.

1926.703 — Требования к монолитным бетонам.

1. По стандартному номеру
2. 1926.703 — Требования к монолитным бетонам.

1926.703 (а)

Общие требования к опалубке.

1926.703(а)(1)

Опалубка должна проектироваться, изготавливаться, монтироваться, поддерживаться, укрепляться и обслуживаться таким образом, чтобы она была способна безотказно выдерживать все вертикальные и боковые нагрузки, которые можно обоснованно ожидать от опалубки. Опалубка, которая проектируется, изготавливается, монтируется, крепится, крепится и обслуживается в соответствии с Приложением к настоящему разделу, считается соответствующей требованиям настоящего пункта.

1926.703(а)(2)

Чертежи или планы, включая все изменения, расположения домкратов, опалубки (включая подпорное оборудование), рабочих площадок и подмостей должны быть доступны на строительной площадке.

1926.703 (б)

Крепление и перекрепление.

1926.703 (б) (1)

Все оборудование для раскрепления (включая оборудование, используемое при выполнении операций по перекреплению) должно быть проверено перед монтажом, чтобы определить, соответствует ли оборудование требованиям, указанным в чертежах опалубки.

1926.703 (б) (2)

Опорное оборудование, поврежденное таким образом, что его прочность уменьшилась до значения, меньшего, чем требуется в соответствии с 1926.703(a)(1), не должно использоваться для крепления.

1926.703 (б) (3)

Возведенное опорное оборудование должно быть проверено непосредственно перед, во время и сразу после укладки бетона.

1926.703(б)(4)

Опорное оборудование, которое после монтажа оказывается поврежденным или ослабленным, так что его прочность снижается до значения, меньшего, чем требуется в соответствии с 1926.703(a)(1), должно быть немедленно усилено.

1926.703 (б) (5)

Пороги для крепления должны быть прочными, жесткими и способными выдерживать максимальную предполагаемую нагрузку.

1926.703 (б) (6)

Все опорные плиты, упоры, удлинители и регулировочные винты должны плотно прилегать к фундаменту и опалубке и при необходимости закрепляться.

1926.703 (б) (7)

Внецентренные нагрузки на береговые оголовки и аналогичные элементы должны быть запрещены, если только эти элементы не были рассчитаны на такую ​​нагрузку.

1926.703 (б) (8)

При использовании одинарных стоек один над другим (ярусным) заказчик должен соблюдать следующие специальные требования в дополнение к общим требованиям к опалубке:

1926.703(б)(8)(и)

Проект подпорки должен быть подготовлен квалифицированным проектировщиком, а установленная подпорка должна быть проверена инженером, имеющим квалификацию в области проектирования конструкций.

1926.703(б)(8)(ii)

Берега одинарной стойки должны быть выровнены по вертикали.

1926.703(б)(8)(iii)

Одинарные стойки должны быть сращены во избежание смещения.

1926.703(б)(8)(iv)

Одинарные стойки должны быть соответствующим образом раскреплены в двух взаимно перпендикулярных направлениях на уровне стыка. Каждый ярус также должен быть растянут по диагонали в тех же двух направлениях.

1926.703 (б) (9)

Регулировка одинарных стоек для подъема опалубки не должна производиться после укладки бетона.

1926. 703 (б) (10)

Замена опор должна производиться по мере удаления первоначальных опалубок и опор всякий раз, когда требуется, чтобы бетон выдерживал нагрузки, превышающие его грузоподъемность.

1926.703 (с)

Вертикальные скользящие формы.

1926.703 (с) (1)

Стальные стержни или трубы, на которые взбираются домкраты или с помощью которых поднимаются опалубки, должны быть:0009

1926.703 (с) (1) (я)

Специально разработан для этой цели; и

1926.703(с)(1)(ii)

Надлежащим образом закреплены, если не залиты бетоном.

1926. 703 (с) (2)

Опалубка должна быть спроектирована таким образом, чтобы предотвратить чрезмерную деформацию конструкции во время подъема домкратом.

1926.703 (с) (3)

Все вертикальные скользящие опалубки должны быть снабжены подмостками или рабочими платформами, где должны работать или проходить сотрудники.

1926.703 (с) (4)

Домкраты и вертикальные опоры должны располагаться таким образом, чтобы нагрузки не превышали номинальную грузоподъемность домкратов.

1926.703 (с) (5)

Домкраты или другие подъемные устройства должны быть снабжены механическими упорами или другими автоматическими удерживающими устройствами для поддержки скользящих опалубок в случае отказа источника питания или подъемного механизма.

1926.703 (с) (6)

Опалубочная конструкция должна поддерживаться в пределах всех расчетных допусков, указанных для вертикальности во время операции подъема домкратом.

1926.703 (с) (7)

Заданная безопасная скорость подъема не должна превышаться.

1926.703 (д)

Арматурная сталь.

1926.703 (д) (1)

Арматурная сталь для стен, опор, колонн и аналогичных вертикальных конструкций должна иметь достаточную поддержку для предотвращения опрокидывания и предотвращения обрушения.

1926.703 (г) (2)

Работодатели должны принимать меры для предотвращения сматывания развернутой проволочной сетки. Такие меры могут включать, помимо прочего, крепление каждого конца рулона или переворачивание рулона.

1926.703 (е)

Снятие опалубки.

1926.703 (д) (1)

Опалубки и подпорки (за исключением тех, которые используются для плит на грунтовых и скользящих опалубках) не должны сниматься до тех пор, пока заказчик не установит, что бетон набрал достаточную прочность, чтобы выдержать его вес и дополнительные нагрузки. Такое определение должно быть основано на соблюдении одного из следующих условий:

1926.703 (е) (1) (я)

В планах и спецификациях указаны условия снятия опалубки и берегов, и такие условия соблюдены, или

1926. 703(е)(1)(ii)

Бетон был должным образом испытан с использованием соответствующего стандартного метода испытаний ASTM, разработанного для определения прочности бетона на сжатие, и результаты испытаний показывают, что бетон набрал достаточную прочность, чтобы выдерживать свой вес и дополнительные нагрузки.

1926.703 (д) (2)

Подкрепление не должно сниматься до тех пор, пока бетон, на который опирается, не наберет достаточную прочность, чтобы выдержать его вес и все действующие на него нагрузки.

[61 ФР 5507, 13 февраля 1996 г.]

Опалубка ICF для параллелограммного фундамента

• Главная >
• org/breadcrumb»> Как >
• Фонды >
• Опалубка ICF для параллелограммного фундамента

Форма фундамента

Выемка грунта на склоне осложнялась наличием скалистого уступа непосредственно под поверхностью. Бригада построила ступенчатые деревянные опоры, соответствующие классу.

Опалубка для фундамента

Вот вид ступенчатых деревянных опалубок для фундамента с установленной арматурой до укладки бетона.

Залитые фундаменты

Вот вид бетонных фундаментов после заливки фундамента.

Фундаменты на месте

Вот еще один взгляд на свежезалитые бетонные фундаменты до снятия деревянных опалубок.

Капиллярная защита

Плотник Дейл Каннингем наносит полимерную гидроизоляцию на верхнюю часть только что уложенного фундамента.

Опалубка для фундамента пирса

Бригада построила деревянные опалубки для опор пирса и установила каркасы из арматуры.

Прокладки для заливки опор

Половина дома будет поддерживаться бетонными опорами с изолированным полом между опорами. Вот посмотрите на свежезалитые основания для опор.

Фундаменты по периметру на месте

Вот вид завершенного фундамента по периметру со снятыми опалубками, готовыми к размещению ICF.

Базовый слой ICF

Плотник Дейл Каннингем работает над ICF для фундамента по периметру.

Формирование квадратного угла

Ведущий плотник Марк Поллард помещает угловой элемент ICF в один из квадратных углов фундамента по периметру.

Расширение стены

Работая от угла наружу, Поллард размещает элемент ICF вдоль прогона фундаментной стены.

Приварка In

Поллард отрезает короткую секцию ICF (слева) и вставляет ее в оставшийся зазор с натягом

Гибка арматуры

Секции ICF поставляются со встроенными пластиковыми распорками, которые также служат для позиционирования и удержания стальной арматуры для стены (а также служит точкой крепления раскосов). Здесь Поллард и Каннингем сгибают кусок арматуры после установки ряда блоков ICF.

Арматурная сталь

Поллард и Каннингем переносят кусок арматуры к стене, предварительно согнув его, чтобы он соответствовал углам стены.

Размещение арматурного стержня

Поллард и Каннингем установили изогнутый кусок арматурной стали на место в ICF.

Нечетные углы

Задача с этим домом состоит в том, чтобы сформировать непрямые углы для основания параллелограмма здания — один открытый угол больше 90 градусов (слева) и один острый угол меньше 90 градусов ( Правильно).
