Железобетонные блоки для фундамента

Как используются железобетонные блоки для устройства сборного фундамента: виды и свойства блоков под фундамент, рекомендации по сборке ленточного основания своими руками.

В малоэтажном строительстве самыми распространенными являются ленточные основания. Для их устройства выполняют заливку монолитной ленты или монтируют сборные конструкции, в которых используются специальные железобетонные блоки для фундамента. По своей сути сборные ленточные фундаменты также представляют единое целое, но составленное из множества элементов – блоков.

Виды и свойства блоков для фундамента

Существует два вида блоков, которые могут использоваться для закладки фундамента:

• пустотелые блоки (ФБП)
• блоки со сплошной структурой (ФБС)

Также есть монолитные блоки с вырезом, которые имеют отдельную маркировку — ФБВ.

Блоки с пустотелой конструкцией обладают невысокой прочностью и могут применяться только для фундаментов под легкие каркасные (деревянные) постройки. Они менее востребованы, чем полнотелые железобетонные блоки, которые используются при обустройстве фундаментов для зданий с массивными конструкциями.

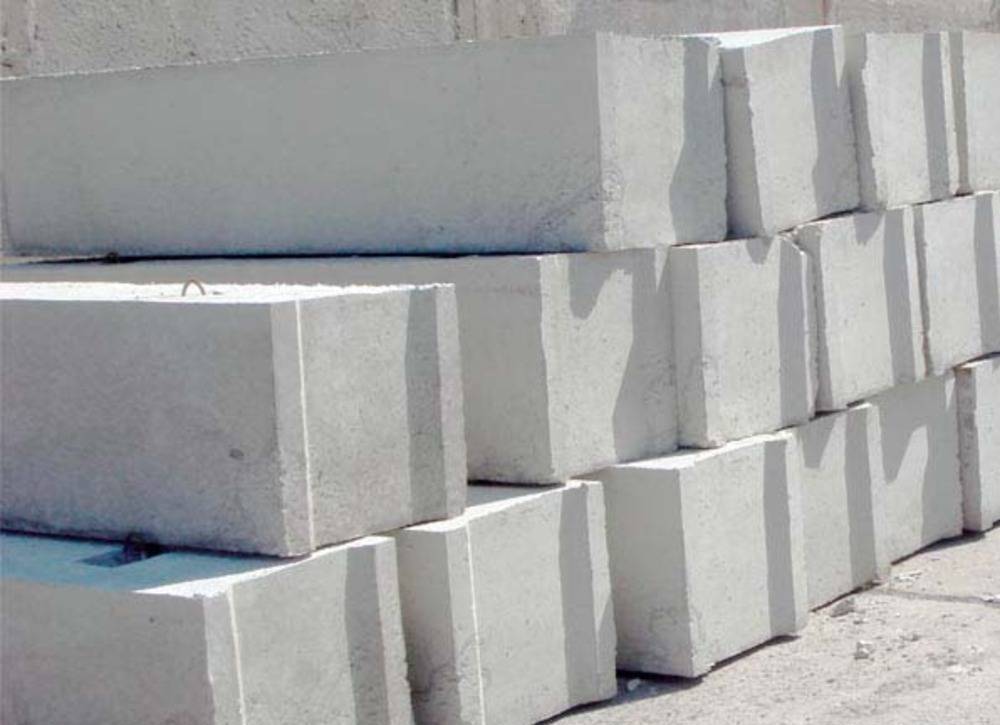

Блок ФБС отливается из армированного бетона исключительно в заводских условиях. На его торцах предусмотрены прямоугольные выемки для облегчения процесса заливки вертикальных швов.

По типу бетона блоки бывают:

• из легкого бетона
• из тяжелого бетона
• из керамзитобетона (особого раствора, роль армирующего наполнителя в котором выполняет гранулированный керамзит).

Для кислых грунтов рекомендуется использовать блоки с гранитным щебнем, повышающим стойкость материала к такой среде.

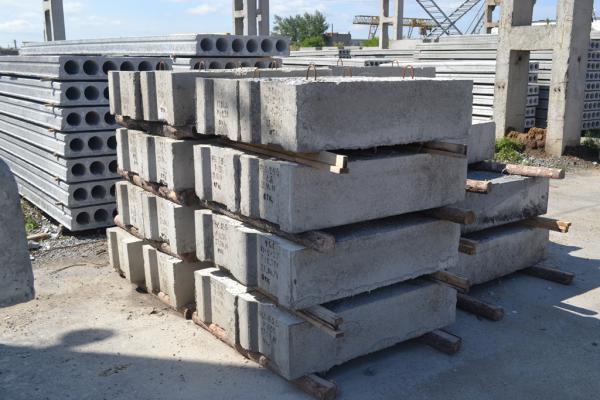

Полнотелые блоки под фундамент выпускаются в разных размерах. Наиболее крупные из них предназначены для массивных застроек и при монтаже требуют использования специальной техники. Блоки меньших размеров применяются в небольших строениях и укладываются вручную.

При выборе ФБС необходимо руководствоваться характеристиками материала и ориентироваться по маркировке.

Так, обозначение ФБС 2-2-4 – это блок с длиной 2 дм, шириной 2 дм и высотой 4 дм. Данные габариты являются оптимальными для легких строений. Вес такого блока составляет немногим больше 30 кг, что позволяет выполнять монтаж без привлечения техники.

Сборка фундамента из железобетонных блоков

Возведение сборного фундамента имеет некоторые особенности и выполняется в следующей последовательности.

Первоначально осуществляется разметка участка с помощью колышков и бечевки, а затем роется траншея. Здесь необходимо соблюдать некоторые моменты:

• глубина ямы должна быть на 15 см ниже точки промерзания грунта;
• со всех сторон площадки под фундамент должен быть допуск в 3 метра, чтобы было свободное пространство для работ по установке блоков;
• в местах грунтовых вод необходимо оборудовать дренаж и усилить почву щебнем или песком;
• следует учитывать необходимость обустройства вентиляционных отверстий на несущих стенах и внутренних перегородках;
• траншею можно рыть вручную и с помощью экскаватора, в любом случае по окончании рытья дно необходимо выровнять обычной совковой лопатой.

Затем выполняется подготовка основания:

• дно траншеи засыпается песком слоем в 10-20 см, проливается водой, разравнивается и утрамбовывается;
• на песчаную подушку укладывается влагозащитный материал – полиэтиленовая пленка или рубероид. Более эффективный способ – цементная стяжка толщиной 5-7 см или укладка бетонных блоков ФЛ. Подошва выравнивается строго по уровню;
• на верхнюю плоскость подушек укладывается арматурная сетка. При этом между ее краем и гранью блока должно быть расстояние не менее 3 см;
• арматурные стержни связывают проволокой и сетка заливается слоем раствора.

Основание готово, можно начинать расставлять блоки в траншее. Если обустраивать фундамент из блоков своими руками, то этот процесс нужно выполнять в следующем порядке:

• первый ряд ФБС укладывается от угла;
• вертикальные и горизонтальные швы заполняются бетонным раствором;
• в каждом следующем ряду блоки укладываются по принципу кирпичной перевязки – верхний блок должен опираться на два нижних, перекрывая вертикальный шов своим центром;

• новый ряд выкладывается после того, как закончен предыдущий и обязательно проверяется по уровню;
• по завершению монтажа устанавливается опалубка и на верхних гранях последнего ряда заливается армирующий пояс (ростверк).

После застывания раствора снимается опалубка, убираются все лишние элементы и выполняются два важных завершающих процесса:

• гидроизоляция фундамента – поверхность основания снаружи покрывается битумом. Одновременно можно выполнить и теплоизоляцию, используя, например, пенополистирол, который прикрепляется клеем или тарельчатыми гвоздями;
• обратная засыпка, устраняющая просветы в фундаменте. Пространство между выложенными блоками и боковой поверхностью траншеи засыпается песком, заливается водой и утрамбовывается.

Сверху на сборный фундамент обычно укладываются железобетонные перекрытия.

Технология прерывистых (сборно-монолитных) фундаментов

Поскольку сооружение для дома фундамента из блоков требует немалых финансовых затрат, в малоэтажном домостроении сегодня нередко применяется их укладка не сплошными рядами, а с небольшими разбегами. Такие фундаменты называются прерывистыми и позволяют уменьшить количество используемых блоков примерно на 25 %, что значительно снижает себестоимость строительства.

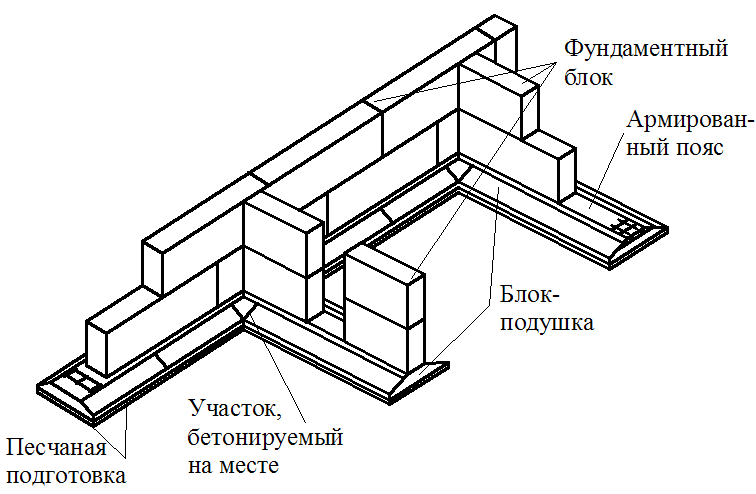

При сооружении сборно-монолитных фундаментов плиты-подушки выкладываются на основание с шагом 25-50 см, а затем устанавливается несколько рядов фундаментных блоков, концы которых опираются на две плиты-подушки или два блока нижнего ряда. Образовавшиеся полые пространства закрываются щитами опалубки с обеих сторон и бетонируются с использованием бетона класса не ниже В12,5. Для усиления и выравнивания данной конструкции по верху фундамента часто устраивается монолитный железобетонный пояс.

Для повышения эффективности прерывистых фундаментов вместо плит-подушек рекомендуется укладывать по дну траншеи сплошной монолитный пояс. Данная технология является наиболее подходящей при ведении строительства на неоднородных грунтах, где высока вероятность местных просадок.

Рекомендации по сборке железобетонных блоков

При выполнении монтажа железобетонных блоков необходимо соблюдать следующие рекомендации:

1. Работу следует начинать с установки блоков на углах и в точках пересечения стен.
   Затем на уровне верхних граней этих маяков нужно натянуть нить и, ориентируясь по ней, выкладывать остальные блоки в шахматном порядке на цементно-песчаный раствор слоем в 2 см, разравнивая его рейкой. Вертикальные швы необходимо плотно заполнять раствором по мере укладки блоков.
2. Если общая длина блоков в ряду не равна длине стены, то необходимо подготовить доборные элементы (пломбы).
3. Между блоками следует оставлять проемы для проведения коммуникаций. После установки гильз под прокладку водопроводных труб и канализации эти проемы заполняются раствором.
4. При монтаже блоков обязательно нужно выполнять их перевязку в рядах, особенно в тех местах, где стыкуются наружные и внутренние стены. Нельзя допускать совпадения стыков предыдущего и выкладываемого ряда.
5. При окончательной установке горизонтальность поверхности проверяется уровнем, вертикальность – отвесом. Небольшие перекосы выправляются при помощи лома. Если неровности более существенны, то блок демонтируется, слой раствора выравнивается или заменяется новым, затем блок укладывается и выравнивается заново. Особое внимание необходимо уделять горизонтальности верхнего ряда.

Сборный ленточный фундамент из блоков требует меньшего времени на обустройство, чем заливка монолитного основания, но он более дорогостоящий и трудозатратный. Даже при использовании блоков с достаточно малым весом возводить такой фундамент довольно непросто. Поэтому железобетонные блоки чаще используются застройщиками для возведения столбчатых фундаментов.

Читайте также:

Монтаж фундамент из ЖБИ свай, блоков и плит правильно своими руками: Советы и Пошагово +Видео

Вы собрались строить дом и озадачены тем, какой же вам выбрать фундамент?

Для начала нужно определить тип почвы на участке, затем сделать все расчёты и разработать план застройки. Немаловажно ознакомиться с ценой на материалы и со всем остальным по схеме.

А мы познакомим вас с популярными видами железобетонных оснований, а таковыми являются:

• плитные,
• свайные,
• ленточные.

Мы разберём все минусы, плюсы, технологии обустройства и многое другое.

[contents]

Содержание:

• 1 Виды железобетонных фундаментов
  • 1.1 Ленточный фундамент ЖБИ
  • 1.2 Плитные
  • 1.3 Свайные фундаменты
• 2 Строительство железобетонных фундаментов
  • 2.1 Устройство ленточного ЖБ фундамента
  • 2.2 Плитный ЖБ фундамент
  • 2.3 Свайный ЖБ фундамент
    • 2.3.1 Плюсы фундаментов из ЖБ свай

Виды железобетонных фундаментов

Железобетонный фундамент — прочный, надёжный. Он применим в разных видах строительства и пригоден для постройки частных зданий,  домов с множеством этажей, складских и промышленных помещениях.

Востребованность железобетонного фундамента обусловлена тем,  что срок эксплуатации у него долгий, за счёт этого вы экономите средства.

Фундамент ЖБИ устойчив к временным и внешним факторам, он подходит ко всем типам грунтов в России.

Ленточный фундамент ЖБИ

ЖБ ленточный фундамент считается обычным для строительства зданий с маленьким количеством этажей.

На таком  фундаменте возведено большое количество домов, дач, коттеджей в России. Ленточный фундамент — это сборная или монолитная лента, которая повторяет контур дома.

Классификация ленточных фундаментов:

1. Монолитный фундамент — сформирован, при помощи опалубки и отлит бетонным раствором;
2. Сборный фундамент – это установленные рядом ЖБ блоки.

Второй вариант считается более простым в изготовлении. На его обустройство уйдёт меньше времени. Но монолитные ленточные основания долговечней. Глубоко заложенный фундамент — опорная подошва расположена ниже уровня замерзания грунта.

Малозаглубленный фундамент — заглубление этого фундамента идёт на 30 – 80 см.

Наружный фундамент – нет заглубления, фундамент имеет опору на поверхность почвы.

Ленточные фундаменты возводят для строительства зданий на супесях и песчаных грунтах. На данных фундаментах строят здания высотой от 1 до 3-х этажей, при этом для возведения здания используют разные стройматериалы. Для строительства кирпичного здания с большой нагрузкой на основание, используют основание из ЖБ свай.

Внимание! Фундаменты, которые находятся на поверхности  или которые мало заглублены, возводят на земельных участках с не пучинистой почвой.

Плитные

Плитные фундаменты делают в местах с проблемным грунтом,  там, где есть склонность к горизонтальным сдвигам, там, где пучинистая и низкоплотная почвы. Этот вид фундамента высокоустойчив, равномерно распределяя нагрузки по грунту.

Фундаментная плита бывает толщиной от тридцати до ста см. Плита может быть заложена не глубоко, в этом случае её заливают наполовину так, чтобы часть плиты была над поверхностью почвы или же её следует заглубить. Для устройства  углублённых плитных фундаментов, роют котлован, ниже промерзания грунта, на дне котлована укладывают  плиты. Затем отстраивают цокольный этаж, он и будет служить подвальным помещением.

Внимание! Распространена практика устройств фундаментов монолитными плитами, но так же фундаменты обустраивают и готовыми железобетонными плитами. Такие основания имеют толщину в 30 — 40 см, их используют для строительства каркасных домов.

Фундаментная плита монолитная подходит в качестве основания под весомые дома из пенобетона, кирпича, высота которых бывает от 1 до 3-х этажей. Минусом данного фундамента является высокая цена. Выгодней всего устроить свайный фундамент жби, он и по цене будет выгодней и по несущим характеристикам лучше.

Свайные фундаменты

Фундаменты из свай обладают хорошей устойчивостью в грунте и несущей способностью.

Фундаменты на ЖБ сваях делят на две категории:

1. Фундамент на ЖБ сваях изготовленных на производстве;
2. Фундаменты на буронабивных сваях.

Буронабивные сваи делают внутри почвы, при помощи заливки скважин бетоном.

Фундамент из свай состоит так же из ростверка – это ленточная конструкция очерчивающая контур фундамента и скрепляющая сваи между собой.

Ростверк нужен для придания сваям, которые стоят отдельно устойчивости и для равномерного распределения массы строения. На буронабивных сваях ростверк может быть из бруса, металлопроката, швеллера или из монолитного бетона.

Железобетонные монолитные ростверки используют для кирпичных или пенобетонных домов на буронабивных опорах.

Внимание! Фундаменты на сваях устанавливают, прибегая к помощи специальной техники. Эти машины погружают сваи в почву по технологии ударной забивки или вибрационными действиями.

Строительство железобетонных фундаментов

Разберём основные нюансы строительства железобетонных фундаментов.

Устройство ленточного ЖБ фундамента

До начала возведения ленточного фундамента нужно подготовить площадку.

Для этого с площадки убирают камни, всю растительность и снимают дерн на глубину 15- 20 см, это примерно в один штык лопаты.

Следующим этапом будет разбивка осей фундамента при помощи обносных досок и бечёвки (на площадке отмечают наружные и внутренние контуры ленты), затем делают вертикальную планировку грунта (выкапывают траншею глубиной, на которую будете устраивать фундамент).

Продолжение работ состоит в том, что на дне траншеи делают уплотняющую подушку из песка и гравия.

Подушку хорошо выравнивают и уплотняют. Она нужна для защиты фундамента от пучения грунта.

Далее формируем опалубку из досок, она должна располагаться  на поверхности земли, чтобы высота её и глубина траншеи были равны проектной высоте фундаментной ленты. Внутри стенки опалубки застилают плёнкой, она не даст влаге вытечь  из бетона. Из арматуры формируем каркас, для этой цели берут рифлёные стержни диаметром от 12 до 16 мм, а также гладкие прутья арматуры от 7 до 9 мм. Каркас из прутьев соединяют сваркой или соединяют при помощи проволоки. Опалубку заливают бетоном, после чего его уплотняют вибрированием или пронизывают арматурой, чтобы удалить воздух внутри смеси.

Внимание! Фундамент тогда считается завершённым, когда бетон набрал 100% прочности. Это происходит после 28-30 дней.

Плитный ЖБ фундамент

На площадку где будет, осуществляется  стройка, переносят контуры фундамента. Затем роют котлован спецтехникой или вручную (в случае малозаглубленной плиты), на дне котлована формируют посыпку из песка и гравия.

Следующим этапом будет формирование опалубки, внутренние стенки застилают плёнкой. На поверхность подсыпки заливают подбетонок в 3-5 см, для него применяют жидкий бетон. На поверхности подбетонки сооружают каркас из арматуры. Плиту заливают бетоном и выравнивают.

Внимание! Опалубку убирают спустя две недели после заливки плиты.

Свайный ЖБ фундамент

Самым надёжным фундаментом считается свайный, при его создании применяется тяжёлая специальная техника. Применяется техника на колесной или гусеничной базе, она погружает забивные жби сваи в почву.

Перед началом работ производят обустройство подъезда и передвижения специальной техники по стройплощадке. Если необходимо, то выкапывают котлован.

На объект застройки доставляют и складируют сваи. Расчерчивают контуры фундамента и точки вбивания свай по проекту. Затем забивают сваи. Установка подтягивает сваю, поднимает и устанавливает её в вертикальное положение, потом погружает.

После того как все сваи погружены их обрезают по нулевому уровню и обвязывают ростверком. По площади фундамента делают опалубку для ростверка и укладывают арматурный каркас. Арматура приваривается к выступающей арматуре свай и опалубку заливают бетоном.

Плюсы фундаментов из ЖБ свай

Фундаменты из ЖБ свай. Если сравнивать  данный вид фундамента, то ленточный и плитный проигрывают. Итак, каковы же достоинства у свайного фундамента?

1. Возможность возведения на любых грунтах.
2. Высокая несущая способность.
3. Быстрая возводимость.
4. Долговечность.

Ещё стоит выделить, что свайные фундаменты имеют экономическую оправданность, в случае возведения строения на проблемном грунте такой фундамент обойдётся дешевле, чем устройство монолитной плиты.

Итак, мы рассказали вам положительные и отрицательные качества фундаментов, выбор остаётся за вами.

Залитый бетон и блочные стены

Как удалить пятна ржавчины с бетон…

Включите JavaScript

Как удалить пятна ржавчины с бетона с помощью уксуса и других советов по удалению ржавчины.

Всю пустоту, образованную пристройкой фундамента, нужно чем-то заполнить, чтобы заливаемая на нее бетонная плита не осела. Фото: Дэйв Лич

Залитый бетон и блочные стены СОВЕТЫ

• Полые блоки
• Залитый бетон не подходит
• Блок можно заполнить
• Арматурная сталь обязательна
• открывается в новом окнеНАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЙ И ВЕСЕЛЫЙ Информационный бюллетень Тима!
• Эта статья была опубликована в разделе «Открывается в новом окне» 19 апреля 2020 г. Информационный бюллетень AsktheBuilder

УВАЖАЕМЫЙ ТИМ: В чем разница между фундаментными стенами из бетонных блоков и монолитным бетоном? Какая из них лучше? Участок, на котором я собираюсь строить, имеет сезонно высокий уровень грунтовых вод. Какая из стеновых систем обеспечит сухость подвала? Diane J., Redwood Falls, MN

УВАЖАЕМАЯ ДИАНА: Я думаю, было бы легче ответить на такой вопрос, как: Великолепный восход солнца красивее великолепного заката? Дело в том, что оба строительных материала — бетонные блоки и заливной бетон — могут обеспечить превосходные стены фундамента, если они установлены правильно.

Слишком часто строители и субподрядчики не осознают ограничений некоторых кладочных материалов. Когда это происходит, отказы фундамента являются обычным явлением.

Похожие материалы

открывается в новом окнеСборные бетонные фундаменты заслуживают вашего внимания

открывается в новом окнеВодонепроницаемые ВСЕ фундаменты — независимо от того, какой из них вы делаете

Бесплатные и быстрые предложения

открывается в новом окне БЫСТРЫЕ ПРЕДЛОЖЕНИЯ от местных подрядчиков.

Бетонный блок — это бетон!

Первое, что нужно понять, это то, что бетонный блок изготавливается из литого бетона. Основными ингредиентами бетонного блока являются: портландцемент, гравийный заполнитель и песок. Это те же ингредиенты, которые вы найдете в залитом или отлитом бетонном фундаменте.

Единственная разница между двумя готовыми продуктами – размер гравия. Обычно вы увидите гравийные камни размером с большой сочный виноград в залитом бетонном фундаменте. Бетонный блок может иметь гравий размером не больше стандартной зеленой горошины или сушеного изюма.

открывается в новом окнеНАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ ПРЕДЛОЖЕНИЯ на фундамент из бетонных блоков.

Залитый или монолитный бетон

Залитые бетонные фундаменты прочны насквозь. Это происходит по умолчанию, когда пластиковый бетон течет из автобетоносмесителей в формы фундамента. Плохое качество изготовления может привести к образованию пустот в залитом фундаменте. Для предотвращения этого подрядчики используют специальные вибрационные инструменты.

Типичный фундамент из бетонных блоков ненадежный. Бетонные блоки, которые используются для возведения блочного фундамента, по самой своей природе являются пустотелыми.

открывается в новом окнеНАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ ПРЕДЛОЖЕНИЯ на залитый бетонный фундамент.

Сделать стены из блоков прочными

Когда бетонные блоки уложены друг на друга, вы можете смотреть вниз через центр фундамента. После укладки бетонных блоков пустоты можно заполнить цементным раствором или залить бетоном, содержащим мелкий гравий.

Бетон, используемый для заполнения пустот в блоках, должен содержать мелкий гравий, чтобы он мог легко затекать во все узкие пустоты. Чтобы максимизировать прочность, пустоты должны иметь 1/2-дюймовые стальные стержни, центрированные в пустотах от нижней части стен блока до вершины. Положите эту сталь через каждые 2 фута по центру.

Если это сделает строитель, то стены из заполненных бетонных блоков будут почти идентичны стенам из литого бетона.

открывается в новом окнеНАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ ПРЕДЛОЖЕНИЯ от местных подрядчиков фонда.

Оба слабы, если согнуты

Но просто сделать это недостаточно, чтобы удовлетворить меня, чиновников и инженеров-конструкторов. Бетон и изделия из бетона или цемента имеют фантастическую прочность на сжатие.

Это означает, что когда вы сжимаете бетон, он становится очень прочным. Часто она измеряется в тысячах фунтов на квадратный дюйм.

Но тот же материал обычно имеет лишь одну десятую прочности, когда к нему прикладывают растяжение. Напряжение – это сила изгиба или растяжения.

Вы можете себе это представить. Представьте себе, что вы заливаете плиту толщиной 4 дюйма, шириной 10 футов и длиной 40 футов, которая находится на высоте трех футов в воздухе и просто поддерживается на каждом конце.

Он прогнется в центре под собственным весом и треснет намного раньше, чем если бы вы попытались проехать по нему!

Массивное давление грунта

Засыпанный грунт у стены создает напряжение, когда грунт давит на стену. Грунт плохого качества создает напряжение в фундаменте, так как по мере строительства дома к фундаменту добавляется все больший и больший вес.

Плохой дренаж вокруг дома создает давление, так как тонны воды скапливаются в почве.

Вот почему вода с крыши НИКОГДА не должна стекать по земле возле фундамента.

Использование брызговиков в основании полного подвала комично. Вода с крыши должна быть отведена далеко от дома в самое низкое место на участке или в утвержденную ливневую канализацию.

Вы можете усилить монолитный бетон и стены из бетонных блоков, используя арматурную сталь. Часто вы увидите горизонтальные стальные стержни, расположенные в нижней и верхней частях залитых стен фундамента.

Эта сталь обычно находится примерно в одном футе от нижней части стены фундамента и в футе от верха.

Обычно сталь имеет два ряда, и она непрерывна по всему фундаменту. Когда стальные стержни перекрываются, оно должно быть не менее 16 дюймов.

Эта сталь часто имеет предел прочности при растяжении 40 000 фунтов на квадратный дюйм. Эта горизонтальная сталь помогает предотвратить вертикальные трещины в случае падения или подъема фундамента.

Горизонтальную проволочную сетку также можно укладывать в растворные швы между слоями бетонных блоков для достижения того же результата в стене из бетонных блоков.

Вертикальная сталь

Вертикальная армирующая сталь также очень важна. Эта сталь может быть помещена как в залитый бетонный фундамент, так и в стену из бетонных блоков, полые пустоты которой будут заполнены цементным раствором или бетоном из мелкого гравия.

Арматурная сталь должна быть диаметром полдюйма, и эти стержни должны быть соединены с залитым бетоном нижним колонтитулом, на который опирается фундамент. Эта сталь должна быть размещена через каждые два фута по центру.

Не водонепроницаемый

Ни одна из стен не будет водонепроницаемой. Если вам нужен сухой подвал или подполье, вы должны применить систему гидроизоляции фундамента к внешней стороне стен фундамента после их возведения.

Существует множество различных систем, но моей любимой, когда я строил, был прорезиненный асфальт под названием Tuff-n-Dry. Когда материал был распылен на стены, его толщина составляла около 1/8 дюйма. Если фундамент треснет, этот материал может растянуться и перекрыть трещину размером до 1/4 дюйма. Спецификации могут быть другими сегодня.

Жидкий асфальт часто распыляют на стену нового фундамента. Это как слой краски и очень тонкий. Это НЕ гидроизоляция. Это просто пароизоляция.

Дренажная плитка

Кроме того, дренажная система должна располагаться у основания стены рядом с нижним колонтитулом.

Эта труба покрыта двух или трех футов промытым гравием. Затем гравий покрывают шестью дюймами соломы или листом толя, прежде чем на него наносится грязь. Солома и рубероид предотвращают закупорку гравия илом взбитой грязи засыпки. Вода, которая течет через почву и попадает в трубу, затем сливается на дневной свет, если дом построен на наклонном участке. Если дом построен на ровном участке, дренажная труба часто выходит в выгребную яму.

открывается в новом окне НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ ПРЕДЛОЖЕНИЯ от местных подрядчиков фонда.

Колонна 439

СПОНСОРЫ /

Горизонтальная трещина или изгиб в стене из бетонных блоков

Бетонные блоки широко использовались для строительства фундамента в середине 1900-х годов. Основная проблема, с которой мы сталкиваемся со стенами из блочного фундамента, — это изгиб стены внутрь и растрескивание растворных швов.

Фундаментные стены из бетонных блоков, которые имеют достаточную высоту для образования подвалов и построены на глинистых грунтах (очень распространены в северном Иллинойсе), как правило, не обладают прочностью, чтобы противостоять силам бокового давления грунта, если только они не залиты сплошным раствором и не укреплены стальные стержни. К сожалению, большинство домов, построенных в этом районе с блочными фундаментными стенами в середине 19 в.00 не были построены с какой-либо заливкой или армированием. Со временем давление почвы, действующей на стену фундамента, толкает ее внутрь, в результате чего стены трескаются и изгибаются. Целостность стены блочного фундамента продолжает ухудшаться по мере того, как она вдавливается, так как между блочными стыками образуется все больше и больше трещин. А поскольку стена вдавливается внутрь, вес дома над фундаментом ускоряет процесс изгиба внутрь. Если ситуация не стабилизируется на ранней стадии этого процесса, стены будут продолжать двигаться внутрь, а растворные швы будут продолжать трескаться и разрушаться.

Боковое давление грунта значительно возрастает по мере увеличения глубины фундамента или насыщения почвы водой. Со старыми фундаментными стенами из бетонных блоков проблема усугубляется, поскольку водосточные плиты по периметру редко устанавливались. Обычно это видно по тому, что подвальное помещение может быть влажным.

Если целостность фундаментной стены из бетонных блоков не была чрезмерно нарушена из-за растрескивания швов из раствора, срок службы обычно можно продлить путем их стабилизации. Наиболее экономичным и эффективным способом стабилизации стены блочного фундамента является вертикальные связи в виде вертикальных стальных балок, упирающихся в стену. Эти балки соединены с каркасом пола вверху и прикреплены анкерными болтами к бетонной плите пола внизу. Если плита перекрытия имеет толщину менее 3 дюймов, нам может потребоваться разбить бетонный пол и встроить основание распорок в бетон. Балки должны иметь достаточную прочность, чтобы выдерживать боковые силы давления на грунт, и проектируются с учетом высоты стены фундамента и высоты внешнего уклона.

Если целостность фундаментной стены из бетонных блоков чрезмерно нарушена изгибом внутрь и растрескиванием в швах раствора, то раскрепление вертикальными балками может оказаться неэффективным. Вертикальные распорки полагаются на стены фундамента из бетонных блоков, имеющие достаточную целостность, чтобы противостоять давлению грунта, и простираются от распорной балки до распорной балки. Если стена фундамента прогнута внутрь более чем на 1″ и/или значительное количество растворных швов потрескались и испортились, то укрепление стены фундамента вертикальными стальными балками может быть не очень эффективным, так как стена будет продолжать изгибаться и трещина между вертикальными скобами. В этих случаях может потребоваться замена фундаментной стены или ее усиление новой бетонной стеной перед ней.

Завязки с одной пластиной внутри, как правило, не очень эффективны для укрепления стены блочного фундамента, так как растворные швы по периметру плиты растрескаются, когда стена попытается распределить сдерживающую силу затяжки на прилегающие участки стена фундамента. Пример этого показан на фото ниже. Затяжки эффективны, когда они включают вертикальную стальную балку внутри фундамента, которая захватывает и удерживает стену фундамента по всей высоте.

Углеродное волокно было разработано для усиления областей чрезмерных напряжений растяжения в бетонных конструкциях, таких как мосты и здания, как правило, в сейсмических зонах. Он не предназначался для крепления стен фундамента. Чтобы надлежащим образом скрепить фундаментную стену из бетонных блоков, элемент жесткости должен быть способен передавать торцевые реакции (поперечные силы) на концах. Стальные балки можно прикрепить болтами к каркасу пола и к плите перекрытия для передачи этих усилий.
