Свайно-ленточный фундамент своими руками: заливка бетоном

Содержание:

  1. В каких случаях требуется свайно-ленточный фундамент
  2. Разновидности свайно-ленточного фундамента
  3. Подготовительный этап
  4. Алгоритм работ по обустройству свайно-ленточного фундамента

В случае если строительство дома приходится вести на слабых или пучинистых грунтах, на которых фундаменты классического типа не обеспечивают должной надёжности, может быть осуществлена замена ленточного фундамента на винтовые сваи. Но это решение не всегда является оптимальным, так как существенно снижает допустимый вес строения, которое можно будет на нём возвести.

Оптимальным вариантом для достижения требуемых результатов является выбор комплексного фундамента. Чаще всего решают соединить ленточный фундамент и свайный. Подобный шаг позволяет максимально полно совместить преимущества каждого из этих решений.

В каких случаях требуется свайно-ленточный фундамент

Нагрузка от здания равномерно распределяется по монолитному ростверку (ленте), представляющей собой классический ленточный мелкозаглубленный фундамент.

Её меньшая часть передаётся на верхние слои грунта, а большая, на сваи, заглубленные ниже уровня промерзания, и опирающиеся на твёрдые грунты. Последние обеспечивают требуемую прочность конструкции во время сезонных подвижек грунтов.


Основаниями для принятие решения о строительстве фундамента подобного типа являются:

  • Слабые верхние слои грунта (со значительным содержанием торфяных примесей, перегноя, песка или глины). В случае наличия значительного количества подпочвенных вод подобное основание становится плывуном. Требуется перенос нагрузки на более прочные и плотные слои грунта, расположенные на большей глубине.
  • Грунты на месте строительства имеют повышенную плотность. В этом случае использование комбинированного фундамента обеспечивает существенное снижение объёмов земляных работ и общую себестоимость их выполнения.
  • Строительство на участках с существенным перепадом высоты.

Разновидности свайно-ленточного фундамента

Ответ на вопрос, как правильно сделать свайно-ленточный фундамент, зависит от способа монтажа опор и их типа.

При возведении могут использоваться:

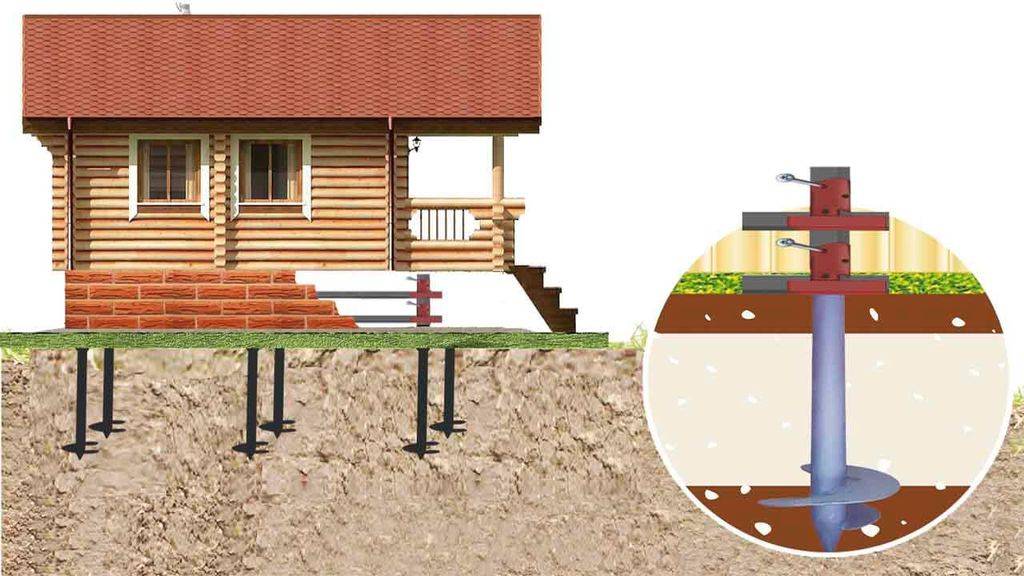

  • Винтовые сваи. Эти изделия представляют собой металлические трубы, один конец которых заострён и (для некоторых моделей) снабжён лопастями, облегчающим их ввинчивание в грунт. Последнее может осуществляться как в ручном режиме (до 1500 мм), так и с использованием специальной техники (глубже 1500 мм).

Основными достоинствами этого решения являются возможность круглогодичного выполнения данных работ и отсутствие необходимости в предварительной подготовке строительной площадки.

Внутрь металлического корпуса сваи заливается бетон.

  • Забивные сваи. Используются достаточно редко, так как для их заглубления требуется специальная тяжёлая техника.

В процессе работы создаются вибрационные нагрузки на грунт, оказывающие разрушительное воздействие на основания иных объектов, располагающихся в радиусе ≤ 30 м от места установки.

  • Буронабивные сваи. Их выполняют параллельно с выемкой грунта и обустройством ленточного фундамента. Вопрос, как залить сваи под фундамент, подробно рассмотрен ниже.

На размеченном основании под фундамент выполняются скважины необходимой глубины (вручную, либо с привлечением специальной техники), которые армируются и заливаются бетоном. Сваи привязываются к будущему ростверку (ленточному монолитному фундаменту).


Альтернативное решение — предварительная установка в пробуренные скважины асбоцементных труб, с их последующим армированием и заливкой.

Подготовительный этап

Ленточный фундамент на винтовых сваях своими руками изготовить не так сложно. Достаточно строго выполнять требования действующих СП и ГОСТ.

Перед началом практических работ на участке выполняется расчётная часть, включающая:

Разработка схемы фундамента:

  • Подбор типа свай, их количества и диаметра;
  • Определение способов выполнения армирования и гидроизоляции свай;
  • Решение о варианте заполнения внутренних полостей изделий;
  • Далее следует рассчитать необходимый ассортимент и потребное количество материалов;
  • Требуемое оборудование.

Далее принимается решение о варианте бетонного ростверка (ленточного фундамента). В зависимости от глубины залегания грунтовых вод его можно изготовить мелкозаглубленным, либо висячим.

Необходимая глубина заложения свай определяется уровнем промерзания, с добавлением 500 мм на обустройство подушки.

При вычерчивании схемы будущего свайно-ленточного фундамента необходимо руководствоваться требованием о размещении опор во всех углах будущего строения и в местах стыков стен, являющихся несущими. Шаг между сваями задаётся материалом стен:

  • ~ 1м, если стены кладутся из бетонных (газобетон, пенобетон) либо шлакоблоков (иных блоков аналогичной массы).
  • 2м, если стены поставлены из бревна, бруса либо возведены по каркасной технологии.

Рекомендованными dmin являются: 108 мм – если используются винтовые сваи, а возводимое здание имеет один этаж; 150 мм – если выполняются буронабивные сваи или используются асбоцементные трубы.

Обращаем внимание на то, что дополнительные сваи и ленточный фундамент необходимо размещать также:

  • под местами будущей кладки каминов, печей или отопительных котлов напольного исполнения;
  • на домовые пристройки;
  • на террасы и веранды.

Алгоритм работ по обустройству свайно-ленточного фундамента

  1. На участке проводится разметка фундамента (положение ростверка, места установки свай).

  2. Осуществляется рытьё траншеи под ленточный фундамент (котлована, если планируется обустройство подвала).
  3. В первом случае рекомендованная глубина – 300 мм (с прибавлением высоты на обустройство подушки). Ширина должна обеспечивать установку опалубки и последующую гидроизоляцию фундамента.

  4. Бурятся отверстия в точках последующей установки свай (вворачиваются винтовые сваи). Глубина заглубления должна минимум на 500 мм быть ниже уровня промерзания грунта.

  5. На дне скважин под установку буронабивных свай отсыпается песчаная подушка. Рекомендованная высота – 300 мм.

  6. Проводится гидроизоляция стенок пробуренных скважин.

  7. По периметру скважин под сваи ставится опалубка (можно из фанеры, и даже из картона). Конструкция фиксируется проволокой.

  8. Готовятся арматурные каркасы под последующую заливку.
  9. Вертикально установленные стержни должны выступать за верхний срез сваи на 2/3 высоты будущего ростверка (для того, чтобы можно было связать их с арматурной основой ленточного фундамента).

  10. Выполняется заливка всех предварительно обустроенных скважин бетонным раствором. Бетонирование проводится с использованием цемента М400. При этом требуется выполнить определённые манипуляции для удаления воздуха из тела будущей сваи (шомполом или просто металлическим прутком).
  11. Возможен вариант заливки свай одновременно с фундаментом.

    Он позволяет получить более высокую прочность и долговечность конструкции.

  12. Обвязка арматурного каркаса горизонтального ростверка и вертикальных прутков опор. Данная процедура выполняется после завершения химического застывания залитых свай (не ранее, чем через 10-12 дней).

  13. Выполнение опалубки для заливки ростверка.
  14. Обращаем внимание на то, что перед этим этапом требуется выполнить дренажные работы. Дрены кладутся на уровне основания (подошвы ростверка), присыпаются щебнем на высоту, равную высоте подушки под ленточный фундамент.

  15. При высоте ленточного фундамента, превышающей 200 мм, его заливка выполняется послойно.
  16. Залитый слой проходит обязательную трамбовку, его поверхность горизонтируется. Выполняются мероприятия по удалению пузырьков воздуха. В течение двух недель требуется защищать заливку от ускоренного высыхания и прямого УФИ (укрывается влажной тканью, которая периодически смачивается).

    В холодное время года выполняются мероприятия по защите от замерзания.

  17. После химического высыхания ленточного фундамента демонтируется опалубка и выполняется гидроизоляция его стенок. Для этого могут использоваться праймеры, выполняться оклеивание наружных стен рулонной гидроизоляцией (с последующей герметизацией нахлёстов мастикой), либо окрашивание специальными марками красок, изготовленных на эпоксидной, либо битумной основе.

  18. Проводится обратная засыпка.

Удачного Вам строительства!

что лучше? — Блог Бауфундамент

Время чтения: 6 минут

Выбор фундамента для дома – вопрос крайне важный. От правильного и прочного фундамента зависит вся остальная постройка дома. Поэтому обычно клиенты готовы потратить много сил, средств и времени на выбор и строительство подходящего фундамента. Еще какое-то время назад в строительстве не было такого большого выбора материалов и оборудования, но в современном мире технологии не стоят на месте, и дом можно возвести буквально за месяц, а фундамент – за 2 дня, с использованием винтовых свай, например. Также существует более привычный способ возвести фундамент – ленточный, или бетонный фундамент.

Если вы не можете выбрать, на каком фундаменте начать строить дом, рекомендуем прочесть данную статью, в которой мы постараемся разобраться в плюсах и минусах каждого вида фундамента.


Винтовые сваи или ленточный фундамент?

Многим знакомо слово «ленточка» в значении – бетонный фундамент. Ленточный фундамент – это сплошная замкнутая конструкция, возводимая по всему параметру будущего дома, которая делается из бетонной смеси с внутренней закладкой арматурного каркаса.

Зачастую можно услышать, что такой фундамент теплее, основательнее и дешевле многих. Но если смотреть на ситуацию с рациональной и профессиональной точки зрения, то о сравнении бетона и винтовых свай можно отметить следующее:

  •  Бетонный пол — теплый, свайный – холодный.

Ошибочное заявление, которое можно часто услышать. Бетон как стройматериал всем давно знаком и привычен. Но это не значит, что он более универсален и надежен, чем сваи.

Бетон обладает высокой теплопроводностью – он быстро нагревается, но также быстро остывает. Аналогично – бетон и промерзает намного быстрее, тем самым ощутимо охлаждая пол. Бетонный пол требует гидроизоляции, что влечет за собой дополнительные траты при строительстве.

Пол на винтовых сваях также нуждается в утеплении, а сами винтовые сваи можно закрыть сайдингом или профнастилом, чтобы уберечь от сильного ветра.
Для бетонного пола сложно организовать вентиляцию, в том числе поэтому он не дает продолжительного тепла. Винтовые сваи же в этом вопросе практичнее – под ними грунт просыхает быстро, не создавая побочных эффектов, например – деревянный пол в бане под бетонным основанием быстрее потеряет товарный вид и может сгнить, а вот деревянные бани на винтовом фундаменте служат весьма долго, оставаясь в прежнем виде.


Вывод: пол и на бетонном, и на свайно-винтовом фундаменте можно дополнительно утеплить. Но винтовые сваи лучше поддаются вентиляции, и тем самым подходят для всех типов домов.

  • Бетонный пол защищает коммуникации, винтовой – не защищает.

Тут все просто – чтобы защитить коммуникации от промерзания, необходимо отдельно об этом позаботиться. Тип фундамента никак на этот аспект не влияет. Нужно локально защитить все необходимые трубы от холодов и скачков температур, изначально расположить их ниже глубины промерзания грунтов, позаботиться о круглогодичном отоплении и горячем водоснабжении, и еще ряде факторов, влияющих на сохранность коммуникаций.

  • С бетонным фундаментом не нужно утеплять цокольный этаж, а с винтовым – нужно.

Еще одно распространенное заблуждение. На самом деле, необходимо утеплять пол и на ленте, и на свайно-винтовом. Причем это не стоит сильно больших денег – банальные теплоизоляционные материалы (пенопласт, пенополиуретан и прочие) доступны в цене и просты в использовании.

Также необходимо утеплять и стены, вне зависимости от типа фундамента дома. Сайдингом, декоративным камнем, плиткой, или натуральными материалами – выбор огромен! Но тип фундамента на утепление стен никак не влияет.


  • Бетонный фундамент стоит дешевле, чем свайно-винтовой.

Тут тоже есть повод поспорить. Бетонный основательный качественный фундамент никогда не будет стоить дешево, тем более дешевле чем свайно-винтовой. Проверить это можно заказав расчет стоимости в любой проверенной специализированной фирме. Взглянув на смету, вы убедитесь, что возвести дом на качественном ленточном фундаменте не дешево.

Можно бесконечно сравнивать сметы и выяснять, какой же фундамент дешевле, бетонный или свайный, но можно с уверенностью сказать, что те компании, которые готовы возвести ленточный фундамент стоимостью значительно ниже, чем свайный, однозначно буду экономить и на оборудовании, и на материалах, не соблюдать технологии и нормы возведения фундамента.

Заказчик всегда может увидеть марку сваи, но не всегда увидит марку бетона, а соответственно лишен каких-либо гарантий. Заказчик не сможет проследить, насколько качественно выполнена виброукладка бетона, сделана ли качественная гидроизоляция, сколько арматуры использовал исполнитель, и прочие скрытые моменты, в то время как установка свай обычно занимает 1-2 дня и заказчики могут лично присутствовать при работах, а значит – воочию контролировать процессы и понимать, за что платят.

Стоит отдельно упомянуть, что наша компания всегда прописывает в договоре все услуги, основные и дополнительные. Например, вам не придется потом отдельно оплачивать вывоз мусора с участка или уборку грунта.

  • Винтовые сваи необходимо глубоко монтировать, а бетонный фундамент не требует большого заглубления.

требуется много сил, чтобы донести до заказчиков истину о том, что любой фундамент необходимо заглублять по всем нормам и стандартам, независимо от площади и веса будущей постройки.
Важно понимать, что, например, под влиянием крепких морозов неглубокий фундамент может смещаться, деформироваться, трескаться. И если визуального проявления этого эффекта не будет, то по окнам и дверям станет сразу понятно, насколько деформировался фундамент. Только лишь по этой причине крайне важно монтировать любой фундамент за уровень промерзания грунта. И тут уже неважен тип фундамента, важно соблюдений всех правил и качественный монтаж специализированным оборудованием.

  • Свайно-винтовой фундамент не долговечен, в отличие от ленточного.

Начать стоит с того, что практически любая работа, выполненная качественно, на совесть, с соблюдением всех технологий и нюансов, квалифицированным персоналом и с помощью технологичного сертифицированного оборудования – долговечна и надежна.

Не имеет значения, какой вид свайного фундамента вы выбрали, намного важнее – кто будет монтировать фундамент, на какой почве, с использованием какой техники, и так далее.
Напомним, что винтовые сваи BAU стоят до 100 лет практически на любом грунте (болотистом, водянистом, илистом, глинистом, и не только). Бауфундаменты покрыты цинковым антикоррозийным составом, что гарантирует беспроблемную и долговечную службу свайного фундамента.

Винтовые сваи серии FM – универсальны и практичны. Подходят для возведения большинства построек. Различаются по диаметру (76/114мм) и длине (от 1,4 до 3,5 м). Отличительной особенностью данной модели является фланцевое завершение сваи с шестью отверстиями под болты, и одним центральным резьбовым.
Винтовые сваи BAU серии T отлично подходят для монтажа столбов, дорожных знаков, фонарей уличного освещения и других световых конструкций.

Важно отметить, что стоит заранее уточнить, какой тип грунта на вашем участке, чтобы оптимально подобрать либо тип винтовой сваи, либо марку бетона. Учитывайте климатические условия, погодные, насколько резки перепады температур, и тогда вы сможете выбрать идеально подходящий тип фундамента!

  • Свайно-винтовой фундамент не так надежен, как ленточный.

Чисто визуально может показаться, что бетонный фундамент надежнее свайного, одно дело бетонная массивная конструкция, и совсем другое – железные сваи, которые вот-вот упадут или провалятся в грунт целиком.

В данном вопросе имеет значение, насколько качественный бетон вам предлагают исполнители, что вы знаете о марке этого бетона, какова репутация компании, и так далее. Внешне бетон может казаться сколь угодно прочным, но если он некачественно положен низок по стоимости – долго он не простоит.

Также, мы уже писали что монтаж бауфундаментов занимает 1-2 дня, а вот монтаж бетонного фундамента в среднем занимает 20 дней. Все это время вам придется следить за процессом застывания бетона, опасаться дождя, сильного ветра, солнца. Только задумайтесь, если что-то пойдет не так и бетон потрескается от жары еще на этапе закладывания фундамента, какие финансовые траты вас ждут. При выборе свайного фундамента, такой ситуации можно избежать.

Винтовую сваю можно потрогать, рассмотреть, увидеть на ней марку, номер, производителя. Сам процесс монтажа винтовых свай тоже можно лицезреть воочию.
На сайте вы можете ознакомиться с сертификатами нашей компании, чтобы быть уверенными, что свайно-винтовой фундамент BAU прослужит вам долго и надежно!


Различные типы свайных фундаментов и их использование в строительстве

Фундаменты можно разделить на мелкозаглубленные и глубокие. Неглубокие фундаменты обычно используются там, где нагрузки, создаваемые конструкцией, малы по сравнению с несущей способностью поверхностных грунтов. Глубокие фундаменты необходимы там, где несущая способность поверхностных грунтов недостаточна для выдерживания приложенных нагрузок, и поэтому они передаются более глубоким слоям с более высокой несущей способностью.

Использование свайного фундамента

Свайный фундамент в основном используется для передачи нагрузок от надстроек через слабые, сжимаемые пласты или воду на более прочный, более компактный, менее сжимаемый и более жесткий грунт или горную породу на глубине, увеличивая эффективный размер фундамент и сопротивление горизонтальным нагрузкам. Обычно они используются для больших сооружений и в ситуациях, когда почва не подходит для предотвращения чрезмерной осадки.

Поскольку свайные фундаменты несут большую нагрузку, их необходимо проектировать очень тщательно. Хороший инженер изучит грунт, в который закладываются сваи, чтобы убедиться, что грунт не перегружен сверх своей несущей способности.

Каждая свая имеет зону влияния на почву вокруг нее. Необходимо позаботиться о том, чтобы сваи размещались достаточно далеко друг от друга, чтобы нагрузки распределялись равномерно по всей несущей их луковице почвы, а не концентрировались на нескольких участках.

Ниже приведены ситуации, когда можно использовать систему свайного фундамента.

  • При высоком уровне грунтовых вод.
  • Большие и неравномерные нагрузки от надстройки.
  • Другие типы фундаментов дороже или нецелесообразны.
  • Когда грунт на небольшой глубине сжимаем.
  • При возможности размыва из-за расположения вблизи русла реки или берега моря и т. д.
  • При наличии каналов или глубоких дренажных систем рядом со строением.
  • Когда выемка грунта на требуемую глубину невозможна из-за плохого состояния грунта.
  • Когда становится невозможным поддерживать траншеи фундамента сухими с помощью откачки или любым другим способом из-за сильного просачивания.

Классификация свайного фундамента

Целью свайного фундамента является передача и распределение нагрузки через материал или слой с недостаточной несущей способностью, скольжением или подъемной силой на более прочный слой, способный выдерживать нагрузку без ущерба смещение. Доступен широкий спектр типов свай для применения с различными типами грунта и конструкционными требованиями. Сваи можно классифицировать по их основной конструктивной функции (торцевая опора, трение или их комбинация) или по методу их строительства (смещение (забивка) или замена). (скучающий)).

Концевые опорные сваи:

В торцевых опорных сваях нижний конец сваи опирается на слой особо прочного грунта или породы. Нагрузка здания передается через сваю на прочный слой. В некотором смысле эта стопка действует как колонна. Ключевой принцип заключается в том, что нижний конец упирается в поверхность, которая является пересечением слабого и прочного слоев. Таким образом, нагрузка обходит слабый слой и безопасно передается сильному слою.

Опорные и висячие сваи

Висячие сваи :

Висячие сваи работают по другому принципу. Свая передает нагрузку здания на грунт по всей высоте сваи за счет трения. Другими словами, вся поверхность сваи цилиндрической формы работает на передачу усилий на грунт.

Чтобы наглядно представить, как это работает, представьте, что вы вставляете твердый металлический стержень диаметром, скажем, 4 мм в ванну с замороженным мороженым. После того, как вы втолкнете его внутрь, он станет достаточно прочным, чтобы выдержать некоторую нагрузку. Чем больше глубина заделки в пломбире, тем большую нагрузку он может выдержать. Это очень похоже на то, как работает висячая свая. В случае висячей сваи величина нагрузки, которую может выдержать свая, прямо пропорциональна ее длине.

Свайные фундаменты фундаменты глубокого заложения. Они состоят из длинных тонких столбчатых элементов, обычно изготавливаемых из стали или железобетона, а иногда и из дерева. Фундамент называется «свайным», если его глубина более чем в три раза превышает его ширину. Свая — это, по сути, длинный цилиндр из прочного материала, который вдавливается в землю, чтобы служить устойчивой опорой для конструкций, построенных на нем.

Классификация свайного фундамента по влиянию грунта:

Забивные сваи:

Забивные сваи, также известные как свайные сваи, являются широко используемой формой фундамента здания, которая обеспечивает поддержку конструкций, перенося их нагрузка на слои грунта или породы, которые имеют достаточную несущую способность и подходящие характеристики осадки. Забивные сваи обычно используются для поддержки зданий, резервуаров, башен, стен и мостов и могут быть наиболее экономичным решением для глубокого фундамента. Их также можно использовать в таких приложениях, как насыпи, подпорные стенки, переборки, якорные конструкции и коффердамы..

Забивные сваи

Буронабивные сваи:

Буронабивные сваи, также известные как сменные сваи, являются широко используемой формой фундамента зданий, которая обеспечивает поддержку конструкций, передавая их нагрузку слоям грунта или скалы, которые имеют достаточную несущую способность и подходящие расчетные характеристики. Буронабивные сваи — это сваи, в которых удаление грунта образует отверстие для железобетонной сваи, которая заливается на месте. Грунт заменяется сваей, следовательно, это «замещающие» сваи, а не сваи смещения, в которых грунт выталкивается путем забивания или завинчивания сваи. Буронабивные сваи применяют преимущественно в связных грунтах для устройства висячих свай и при устройстве свайных фундаментов вблизи существующих зданий. Они популярны в городских районах, так как имеют минимальную вибрацию, ограниченное пространство над головой, отсутствие риска качки и необходимость изменения длины свай.

Буронабивные сваи

Винтовые сваи:

Фундаменты на винтовых сваях представляют собой тип свайного фундамента со спиралью возле носка сваи, чтобы сваи можно было ввинчивать в землю. Процесс и концепция аналогичны ввинчиванию в дерево. Винтовая свая может иметь более одной спирали (также называемой винтовой), в зависимости от использования и грунтовых условий. Обычно указывается большее количество спиралей, если требуется более высокая нагрузка или встречается более мягкий грунт.

Винтовые сваи

Классификация по материалу конструкции свай:

Деревянные сваи:

Деревянные сваи являются старейшими из всех используемых в настоящее время свай. Обычно это сборные вытесняющие сваи, устанавливаемые забивным или, реже, вибрационным методом. Естественная конвергенция стволов свай позволяет получить относительно высокую несущую способность свай. При правильном применении они представляют собой высокоэкономичное, эффективное и безопасное решение для фундамента как для временных, так и для постоянных сооружений. Это можно обосновать рядом исторических построек, основанных на деревянных сваях, которые эксплуатировались тысячи лет. Деревянные сваи, применяемые для капитальных сооружений, пропитываются под давлением

Деревянные сваи

Стальные сваи:

Забивные стальные сваи устанавливаются с помощью ударных или вибрационных молотов на расчетную глубину или сопротивление. Вы можете установить полный набор забивных свай от трубчатых свай малого диаметра до стальных кессонов большого диаметра для поддержки вашего проекта. Забивные сваи эффективно приобретают геотехнические возможности, перемещая грунт вокруг ствола и уплотняя грунты у основания во время установки. Стальные трубы могут работать как с закрытыми, так и с открытыми концами. Энергия для забивания свай обеспечивается либо высокочастотным осциллирующим молотом, либо ударным молотом.

Стальные сваи

Бетонные сваи:

Бетонные сваи — это обычные структурные элементы фундамента, используемые для поддержки морских сооружений, таких как мосты, нефтяные вышки и плавучие аэропорты. Использование оффшорных структур все еще является довольно новым методом, и в этой области еще предстоит провести много исследований. Нагрузка на морское сооружение состоит из двух компонентов: вертикальных структурных нагрузок и боковых волновых нагрузок. Взаимодействие этих двух компонентов нагрузки оказывает значительное влияние на реакцию сваи и на то, как напряжения распределяются по свае. Кроме того, свая будет по-разному реагировать на небольшую структурную нагрузку и на большую структурную нагрузку.

Бетонные сваи

Способ установки свай

Сваи устанавливаются различными способами, каждый из которых выбирается в зависимости от необходимости. Различные факторы, влияющие на то, какой тип сваи вам понадобится, и способы ее установки, могут включать:

  • Глубина выемки
  • Материал, из которого сделаны ваши сваи
  • Угол, под которым забиваются сваи
  • Экологические проблемы, которые могут повлиять на местных жителей, флору или фауну

После того, как ваши потребности будут оценены, вы сможете решить, какой из двух наиболее распространенных методов установки свай вы будете использовать для своего проекта: перемещение или замена. Установка вытесняющих свай относится к методу забивания свай в землю без предварительного удаления грунта или другого материала. Установка сменной сваи относится к методу, при котором сначала выкапывается яма, в которую затем маневрирует свая.

Решения о типе приборов для испытаний свай под нагрузкой должны быть неотъемлемой частью проекта. Разработчик должен выбрать контрольно-измерительные приборы, имеющие достаточную точность для измерения требуемых данных. Постоянные приборы используются для сбора данных, касающихся напряженного состояния и поведения сваи в условиях рабочей нагрузки. Полезные знания можно получить с помощью постоянного оборудования не только о поведении конкретного свайного фундамента, но и об анализе и проектных предположениях в целом.

Критерии и методы выбора наилучшего типа свайного фундамента

Координация строительных и геотехнических работ. Полностью скоординированные усилия инженеров-геологов, инженеров-строителей и геологов должны гарантировать, что результаты анализа свайного фундамента должным образом интегрированы в общий проект фундамента. Эта координация распространяется на планы и спецификации, совещания перед началом строительства и строительство.

Соображения по отказу – Отказ конструкции или фундамента можно классифицировать как фактическое обрушение или функциональный отказ. Функциональный отказ может быть вызван чрезмерным отклонением, недопустимыми дифференциальными движениями, чрезмерной вибрацией и преждевременным износом из-за факторов окружающей среды. Для критических структур несоответствие функциональным требованиям может быть столь же серьезным, как фактическое разрушение меньшей структуры. Следовательно, проектировщики должны учитывать не только степень защиты от обрушения, но и влияние осадки и вибрации на функциональные характеристики.

Свайный фундамент в строительстве

Соображения безопасности — Факторы безопасности представляют собой резервную способность, которую фундамент или конструкция имеет против обрушения для данного набора нагрузок и расчетных условий. Неопределенные расчетные параметры и нагрузки требуют более высокого запаса прочности, чем требуется, когда расчетные параметры хорошо известны. Для большинства гидротехнических сооружений проектировщики должны иметь высокий уровень уверенности в параметрах грунта и свай и анализе. Следовательно, неопределенность в расчетных и проектных параметрах должна быть сведена к минимуму, а не требовать высокого коэффициента безопасности. Для менее значимых конструкций допускается применение больших коэффициентов запаса, если снижение неопределенности при расчете и проектировании путем проведения дополнительных исследований, испытаний и т.п. нецелесообразно.

Рассмотрение структуры грунта — Функциональная значимость и экономические соображения конструкции будут определять тип и степень программы исследования и испытаний фундамента, программы испытаний свай, анализа осадки и просачивания, а также аналитических моделей сваи. и структура. Для ответственных сооружений программа испытаний фундаментов должна четко определять необходимые параметры для проектирования свайного фундамента, такие как типы и профили грунта, прочность грунта и т. д.

Источник информации и изображений – Vpgroundforce.com, engineering discovery, cedengineering.com, weebly.com, science direct,

Свайный фундамент Значение, использование, типы, пригодность, конструкция и схема

Что понимается под свайным фундаментом?

Свая представляет собой тонкий конструктивный элемент, площадь поперечного сечения которого очень мала по отношению к его длине. Это глубокий фундамент, где глубина больше, чем ширина. Он используется, когда мелкозаглубленный фундамент не может поддерживать конструкцию.

Использование свай (необходимость свайного фундамента.)
  •  Передача нагрузки на прочные и или менее сжимающие слои.
  • Передача нагрузки в слабом грунте за счет трения между сваей и грунтом.
  • Плотный рыхлый гранулированный грунт.
  • Обеспечение фундамента и наклонных сил от опоры моста и подпорных стен.
  • Перенос подъемной силы.
  • Укрепите грунты под фундаментом машины, чтобы контролировать как амплитуду вибрации, так и собственную частоту системы.

Важно для вас: Цементные бетонные кучи | Чистовые кучи бетонных сборов. ) висячие сваи. (iii) комбинированные несущие и висячие сваи.

  1. На основе свайных материалов
  • деревянные сваи (ii) бетонные сваи (iii) стальные сваи

(c)  в зависимости от способа установки

  • Сборная свая (ii) монолитная свая (iii) винтовая свая (IV) стальной профиль (v) буронабивные и монолитные сваи.
Сборные железобетонные сваи:

Сборные железобетонные сваи изготавливаются на заводе, а затем вбиваются в землю. Скважину выкапывают в земле, вставляя стальную оболочку. Если оболочка остается на месте, она называется сваей. Если оболочка удалена, она называется безоболочечной сваей. Сборные железобетонные сваи могут быть коническими или параллельными. Они бывают разных форм, включая квадратные, восьмиугольные и круглые. Подробнее читайте здесь [Сборные железобетонные сваи]

Расчет свай:

Расчет свай включает определение сечения, продольное армирование, поперечное армирование.

1.

Сечение:

Сборные железобетонные сваи могут быть круглыми, квадратными или восьмиугольными в сечении. Минимальный размер сборной сваи составляет 250 квадратных мм, а максимальный размер менее 600 мм.

В зависимости от длины свай можно принять следующие размеры поперечного сечения: –

  • Длина до 10 м – 250 мм (квадрат)
  • Длина от 10 до 12 м – 300 мм (квадрат)
  • Длина от 12 до 15 м – 350 мм (квадрат)
  • Длина от 15 до 18 м – 400 мм (квадрат)
  • Более 18 м – 450 мм (квадрат)

2. Продольная арматура:

Согласно IRC 78 площадь продольной арматуры должна быть не менее следующего условия:-

(i) Для свай с длина, в 30 раз превышающая наименьшую поперечную ширину = 1,25 %

(ii) Для свай, длина которых в 30–40 раз превышает наименьшую ширину = 1,50 %

(iii) Для свай, длина которых в 40 раз превышает наименьшую ширину = 2 %

(c)  Боковая арматура:

  • Они дополняют устойчивость к нагрузкам при вождении, поэтому имеют большое значение. Они должны быть в виде петель, спиралей или звеньев.
  • Минимальный диаметр должен быть не менее 6 мм.
  • На расстоянии около 3-х связей наименьшей ширины или диаметра от каждого конца сваи объем боковой арматуры должен быть не менее 0,6 % от общего объема.
  • В теле сваи боковая арматура не должна составлять 0,2 % от общего объема.

1. Концевая опорная свая: используется для передачи нагрузки через воду или мягкую почву на подходящий несущий слой)

2. Висячая свая: используется для передачи нагрузки по периметру фрикционного грунта

3. Уплотняющая свая: используется для уплотнения рыхлого гранулированного грунта и, таким образом, увеличивает несущую способность сваи

4. Натяжная свая: для защиты конструкции за счет подъемного давления

 5. Анкерная свая: для крепления к горизонтальному бассейну

6. Кормушка или свая-дельфин: используется для защиты конструкции в воде от ударов кораблей или других плавучих объектов

7. Улучшенная свая: эта свая используется для сопротивления наклонной силе

Пример:- Simplex, Franki, Vibru, Mc-Arthurs, сборный железобетон, шпунт.

При следующих обстоятельствах используются свайные фундаменты:

(a) Когда твердые грунты встречаются на больших глубинах и применение рассыпного фундамента экономично.

(b) Когда обеспечение ростверка и ростверка обходится дорого.

(c) Когда на фундамент должны восприниматься сосредоточенные тяжелые нагрузки.

 (d) Когда глубина размыва в русле реки очень велика.

(e) Когда верхний слой почвы сжимаем.

Пригодность свайного фундамента
  • Ростверковый и ростверковый фундамент невозможен
  • Перенос большой временной и статической нагрузки
  • Сезонные колебания грунтовых вод Таблица
  • В морских конструкциях

ВЫБОР ТИПА СВАЙ

На выбор типа свай влияют следующие факторы:

материалы

(d) Глубина грунтовых вод

(e) Доступное время

(f) Возможность повреждения сваи во время забивки.

(ж) Сопротивление сваи жесткому слою во время забивки.

Рис.2. Pier Pile Foundation

(h) Наличие кислот, солей и т. д. в почвенной воде, которые могут повлиять на материал сваи.

(i) Будет ли свая находиться под водой или над водой и т. д.

Рис.2. показана опора, построенная на группе свай или опор свайного фундамента.

Важно для вас: Фундамент кессона: конструкция, типы, схема, преимущества и применение

ЗАБИВАНИЕ СВАЕВ

Для забивки сваи на необходимую глубину необходимо следующее оборудование.

1. Свайная рама

2. Поводья

3. Свайный молот

4. Лебедки и т.д.

  1. Свайная рама.

Представляет собой стальную конструкцию высотой от 10 м до 25 м. Внизу у него есть платформа для поддержки двигателей и инструментов, необходимых для забивки сваи, и место для стояния машиниста и т. Д. Промежуточные платформы обеспечивают место для рабочих, чтобы стоять во время забивки сваи.

  • Свайный молот.

 Это инструмент, который наносит удары по верхушкам свай для забивания их в землю.

Молот может быть следующих типов:

( A) Drop Hammers

(b) Одиночные парашютные молотки

(C) Двойные действия парова ) Паровые молоты дифференциального действия

(f) Вибраторы

  • Отбойные молотки.

Это простые гири весом от 1,0 до 40 тонн. Они поднимаются вручную и падают с высоты от 15 м до 6,0 м прямо на сваю, которая вбивает сваю в землю.

  • Паровые молоты одностороннего действия.

Эти молоты поднимаются с помощью пара или сжатого воздуха и падают на вершину сваи под действием силы тяжести. Такие молотки могут давать до 60 ударов в минуту.

  • Паровые молоты двойного действия.

В этих молотах подъем и опускание осуществляется с помощью пара или сжатого воздуха. Вес молота около 500 кг. но из-за падения под действием пара и силы тяжести эффективный вес молота получается около 3000 кг. Эти молотки дают от 100 до 200 ударов в минуту. В настоящее время такие молотки используются чаще всего.

  • Дизель-молот.

Это небольшой, легкий, автономный и самодействующий молот. Для работы требуется небольшой дизельный двигатель. Они мобильны и их можно легко переносить из одного места в другое.

  • Паровые молоты дифференциального действия.

Молот этого типа обладает преимуществами паровых молотов как одностороннего, так и двустороннего действия. Обладает высотой падения и весом одиночного молота и количеством ударов, что I молоток двойного действия

(f) Вибромолот.

Эти молоты производят сильные вибрации, которые передаются на молоты, используемые для забивки шпунтовых свай. Они забивают более 40 м шпунта в минуту.

3. Поводки: Используются для направления молота и свай во время забивки.

4. Лебедки: Они используются для подъема и опускания свай и т.д.

НЕСУЩАЯ МОЩНОСТЬ СВАЙ

Несущая способность сваи представляет собой статическую продольную нагрузку, которую можно безопасно выдержать. Его можно определить следующим образом:

1. По формуле динамического погружения сваи:

3. По фактической нагрузке

2. По формуле статики

1. По формуле динамического

)/ (S+ 0,254 P/W)

(ii) Формула Engineering News для парового молота.

R= ( 16,65 WH)/ (S+2,54)

Вам интересно: Фундамент скважины: значение, преимущества, типы, компоненты и схема

(iii) Формула Engineering News для ударного молота.

R= (16,65 WH)/ (S+2,54)

Где,

R= Допустимая безопасная нагрузка на сваю в кг.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
