Свайно-ленточный фундамент своими руками: заливка бетоном

Содержание:

1. В каких случаях требуется свайно-ленточный фундамент
2. Разновидности свайно-ленточного фундамента
3. Подготовительный этап
4. Алгоритм работ по обустройству свайно-ленточного фундамента

В случае если строительство дома приходится вести на слабых или пучинистых грунтах, на которых фундаменты классического типа не обеспечивают должной надёжности, может быть осуществлена замена ленточного фундамента на винтовые сваи. Но это решение не всегда является оптимальным, так как существенно снижает допустимый вес строения, которое можно будет на нём возвести.

Оптимальным вариантом для достижения требуемых результатов является выбор комплексного фундамента. Чаще всего решают соединить ленточный фундамент и свайный. Подобный шаг позволяет максимально полно совместить преимущества каждого из этих решений.

В каких случаях требуется свайно-ленточный фундамент

Нагрузка от здания равномерно распределяется по монолитному ростверку (ленте), представляющей собой классический ленточный мелкозаглубленный фундамент.

Основаниями для принятие решения о строительстве фундамента подобного типа являются:

• Слабые верхние слои грунта (со значительным содержанием торфяных примесей, перегноя, песка или глины). В случае наличия значительного количества подпочвенных вод подобное основание становится плывуном. Требуется перенос нагрузки на более прочные и плотные слои грунта, расположенные на большей глубине.
• Грунты на месте строительства имеют повышенную плотность. В этом случае использование комбинированного фундамента обеспечивает существенное снижение объёмов земляных работ и общую себестоимость их выполнения.
• Строительство на участках с существенным перепадом высоты.

Разновидности свайно-ленточного фундамента

Ответ на вопрос, как правильно сделать свайно-ленточный фундамент, зависит от способа монтажа опор и их типа.

При возведении могут использоваться:

• Винтовые сваи. Эти изделия представляют собой металлические трубы, один конец которых заострён и (для некоторых моделей) снабжён лопастями, облегчающим их ввинчивание в грунт. Последнее может осуществляться как в ручном режиме (до 1500 мм), так и с использованием специальной техники (глубже 1500 мм).

Основными достоинствами этого решения являются возможность круглогодичного выполнения данных работ и отсутствие необходимости в предварительной подготовке строительной площадки.

Внутрь металлического корпуса сваи заливается бетон.

• Забивные сваи. Используются достаточно редко, так как для их заглубления требуется специальная тяжёлая техника.

В процессе работы создаются вибрационные нагрузки на грунт, оказывающие разрушительное воздействие на основания иных объектов, располагающихся в радиусе ≤ 30 м от места установки.

• Буронабивные сваи. Их выполняют параллельно с выемкой грунта и обустройством ленточного фундамента. Вопрос, как залить сваи под фундамент, подробно рассмотрен ниже.

На размеченном основании под фундамент выполняются скважины необходимой глубины (вручную, либо с привлечением специальной техники), которые армируются и заливаются бетоном. Сваи привязываются к будущему ростверку (ленточному монолитному фундаменту).

Альтернативное решение — предварительная установка в пробуренные скважины асбоцементных труб, с их последующим армированием и заливкой.

Подготовительный этап

Ленточный фундамент на винтовых сваях своими руками изготовить не так сложно. Достаточно строго выполнять требования действующих СП и ГОСТ.

Перед началом практических работ на участке выполняется расчётная часть, включающая:

Разработка схемы фундамента:

• Подбор типа свай, их количества и диаметра;
• Определение способов выполнения армирования и гидроизоляции свай;
• Решение о варианте заполнения внутренних полостей изделий;
• Далее следует рассчитать необходимый ассортимент и потребное количество материалов;
• Требуемое оборудование.

Далее принимается решение о варианте бетонного ростверка (ленточного фундамента). В зависимости от глубины залегания грунтовых вод его можно изготовить мелкозаглубленным, либо висячим.

Необходимая глубина заложения свай определяется уровнем промерзания, с добавлением 500 мм на обустройство подушки.

При вычерчивании схемы будущего свайно-ленточного фундамента необходимо руководствоваться требованием о размещении опор во всех углах будущего строения и в местах стыков стен, являющихся несущими. Шаг между сваями задаётся материалом стен:

• ~ 1м, если стены кладутся из бетонных (газобетон, пенобетон) либо шлакоблоков (иных блоков аналогичной массы).
• 2м, если стены поставлены из бревна, бруса либо возведены по каркасной технологии.

Рекомендованными d_min являются: 108 мм – если используются винтовые сваи, а возводимое здание имеет один этаж; 150 мм – если выполняются буронабивные сваи или используются асбоцементные трубы.

Обращаем внимание на то, что дополнительные сваи и ленточный фундамент необходимо размещать также:

• под местами будущей кладки каминов, печей или отопительных котлов напольного исполнения;
• на домовые пристройки;
• на террасы и веранды.

Алгоритм работ по обустройству свайно-ленточного фундамента

1. На участке проводится разметка фундамента (положение ростверка, места установки свай).


2. Осуществляется рытьё траншеи под ленточный фундамент (котлована, если планируется обустройство подвала).

В первом случае рекомендованная глубина – 300 мм (с прибавлением высоты на обустройство подушки). Ширина должна обеспечивать установку опалубки и последующую гидроизоляцию фундамента.

3. Бурятся отверстия в точках последующей установки свай (вворачиваются винтовые сваи). Глубина заглубления должна минимум на 500 мм быть ниже уровня промерзания грунта.


4. На дне скважин под установку буронабивных свай отсыпается песчаная подушка. Рекомендованная высота – 300 мм.


5. Проводится гидроизоляция стенок пробуренных скважин.


6. По периметру скважин под сваи ставится опалубка (можно из фанеры, и даже из картона). Конструкция фиксируется проволокой.


7. Готовятся арматурные каркасы под последующую заливку.

Вертикально установленные стержни должны выступать за верхний срез сваи на ²/₃ высоты будущего ростверка (для того, чтобы можно было связать их с арматурной основой ленточного фундамента).

8. Выполняется заливка всех предварительно обустроенных скважин бетонным раствором. Бетонирование проводится с использованием цемента М400. При этом требуется выполнить определённые манипуляции для удаления воздуха из тела будущей сваи (шомполом или просто металлическим прутком).

Возможен вариант заливки свай одновременно с фундаментом.

Он позволяет получить более высокую прочность и долговечность конструкции.
9. Обвязка арматурного каркаса горизонтального ростверка и вертикальных прутков опор. Данная процедура выполняется после завершения химического застывания залитых свай (не ранее, чем через 10-12 дней).


10. Выполнение опалубки для заливки ростверка.

Обращаем внимание на то, что перед этим этапом требуется выполнить дренажные работы. Дрены кладутся на уровне основания (подошвы ростверка), присыпаются щебнем на высоту, равную высоте подушки под ленточный фундамент.

11. При высоте ленточного фундамента, превышающей 200 мм, его заливка выполняется послойно.

Залитый слой проходит обязательную трамбовку, его поверхность горизонтируется. Выполняются мероприятия по удалению пузырьков воздуха. В течение двух недель требуется защищать заливку от ускоренного высыхания и прямого УФИ (укрывается влажной тканью, которая периодически смачивается).

В холодное время года выполняются мероприятия по защите от замерзания.

12. После химического высыхания ленточного фундамента демонтируется опалубка и выполняется гидроизоляция его стенок. Для этого могут использоваться праймеры, выполняться оклеивание наружных стен рулонной гидроизоляцией (с последующей герметизацией нахлёстов мастикой), либо окрашивание специальными марками красок, изготовленных на эпоксидной, либо битумной основе.


13. Проводится обратная засыпка.

Удачного Вам строительства!

плюсы и минусы — Блог Бауфундамент

Главная

Всё о свайно-винтовом фундаменте

Статьи о строительстве на свайных фундаментах

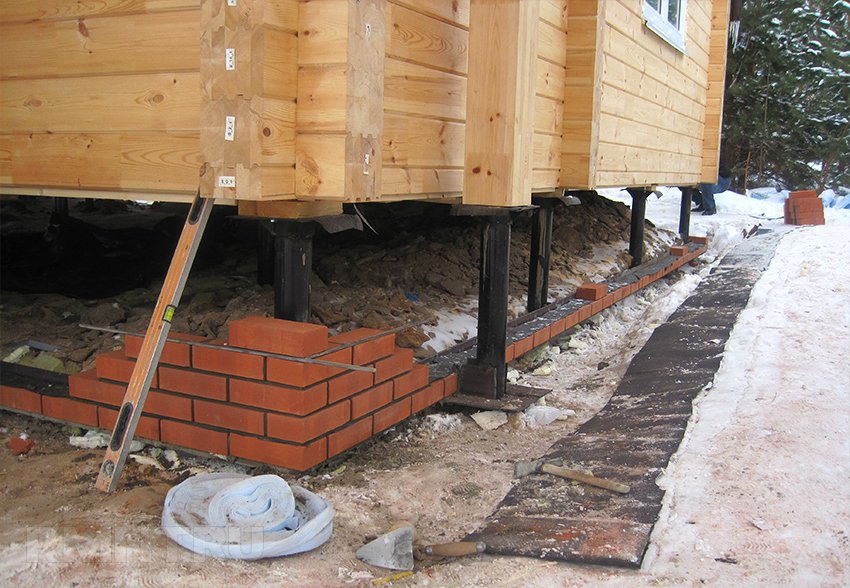

Плюсы и минусы дома на сваях

При строительстве здания важно выбрать надежный тип фундамента, так как от него зависит устойчивость будущего дома. К прочности основания постройки всегда предъявляются строгие правила, поэтому применяемые технологии постоянно совершенствуются.

Винтовые сваи легко монтируются в самые сложные типы грунта, которые часто встречаются на территории России. Они применяются в условиях вечной мерзлоты, в породах с высоким коэффициентом текучести, на местностях с сыпучим грунтом. В данной статье мы разберём плюсы и минусы фундамента на винтовых сваях.

Плюсы винтовых свай

1. Экономичность. В сравнении с ленточным фундаментом или монолитной плитой, винтовые сваи обходятся дешевле на 20-40%.

2. Высокая скорость возведения. Простота монтажа допускает установку за 1 день, чего нельзя получить при использовании, к примеру бетонного фундамента, которому требуется от 2 недель для набора прочности. При этом основание на сваях не уступает бетонному фундаменту по времени эксплуатации. Возведенная по всем стандартам конструкция прослужит до 100 лет.

3. Строительная чистота. Если вы захотите построить на вашем уже благоустроенном участке баню и решите использовать ленточный фундамент, будьте готовы к горам грунта, остаткам цемента, следам спецтехники, грязи. Винтовые сваи всего этого лишены, так как при их монтаже объем земляных работ минимален.

4. Возможность монтажа в любое время года. Традиционные виды фундамента зимой не возводятся, либо устанавливаются по существенно большей цене.

5. Применение при любом климате и типе почвы. Бывают случаи, при которых винтовой фундамент является единственной возможностью построить на участке дом, например, если возведение намечается на сильно пересеченной или постоянно заливаемой местности.

6. Стабильность при промерзании почвы. Главная особенность для холодного климата — свайный фундамент не вспучититься при низких температурах. Сваи BAU, при относительно малой площади соприкосновения с грунтом, имеют высокую несущую способность и не подвержены действию сил морозного пучения грунтов благодаря конструктивным особенностям.  За счет уплотнения грунта закованным конусом и самонарезающей многовитковой спирали при вкручивании вокруг корпуса сваи возникает уплотненный грунтовый «стакан» с отжатой грунтовой водой. Даже при глубоком промерзании грунта наши изделия ТМ BAU не подвержены действию сил морозного пучения грунтов.


7. Возможность установки конструкции на склонах. Компенсировать 12 метров перепада высот с помощью свай не составляет проблемы. В данном случае использовать традиционный подход экономически неоправданно. Обустраивать склоны железобетоном стоит больших вложений.




8. Отсутствие сырости под домом. Между грунтом и строением обязательно есть воздушная подушка, это пространство хорошо проветривается. Вам не придется бороться с повышенной влажностью в доме, даже если он построен на грунте с высоким содержанием воды. В отличие от ленточного фундамента, который собирает сырость, и это ощущается даже летом. Также проветриваемое основание строения, установленного на свайно-винтовой фундамент, обеспечивает отсутствие образований типа плесени или гнили пола.


9. Низкие потери тепла. Здание не имеет прямого контакта с почвой, и воздушная подушка хуже пропускает тепло. Разумеется, нужно учитывать данный фактор и хорошо обеспечивать теплоизоляцию полов, чтобы дом не промерзал снизу. Этот вопрос спокойно решается с помощью качественных материалов.


10. Быстрая готовность. Свайно-винтовые фундаменты готовы к принятию проектной нагрузки сразу после того, как была вкручена последняя свая. Для сравнения, возведя железобетонную основу, придется подождать, пока материал схватится, высохнет и наберет прочность.




11. Отсутствие подготовки стройплощадки. Ее не нужно выравнивать, не требуются котлован и опалубка. Следовательно, удастся избежать вывоза с территории мусора и извлеченного грунта и, значит, сэкономить и время, и деньги.


12. Спецификой винтового фундамента также является возможность самостоятельно, без привлечения спецтехники, ввинтить сваи на участке, отведенном под постройку дома. Этот момент важен в том случае, если в районе строительства нет возможности заказать монтаж винтовых свай, или хозяин будущего дома попросту ограничен в средствах. Рассчитать примерную стоимость и подобрать наиболее подходящие сваи для вашей постройки можно с помощью специального калькулятора. Для подбора свай под конкретные условия и строения лучше сразу обращаться к специалистам.


13. Повторное использование. Винтовые сваи BAU часто используют при возведении временных сооружений. При демонтаже сооружения, их возможно извлечь и повторно использовать на другом участке, у других свай такой возможности нет.


Минусы винтовых свай

Минусы свайно-винтового фундамента связаны скорее не с самой конструкцией, а с условиями, в которых недопустимо использовать такой тип фундамента.

1. Винтовые сваи BAU не применимы на пластичных грунтах.

2. При неправильной оценке геологии есть риск критической деформации свайно-винтового фундамента, что повлечет за собой повреждение самого строения. Во избежание такого риска рекомендуем обращаться к специалистам.

3. Ограничение по массе конструкции. Не минус, а, скорее, особенность свай, так как для малоэтажного сооружения это не проблема, вес такого дома вряд ли превысит лимит.

Итог

Наши объекты

Все объекты

Что такое свайный фундамент? Типы свайных фундаментов

Фундаменты обеспечивают поддержку конструкции и передают нагрузки от конструкции на грунт. Но слой, на который фундамент передает нагрузку, должен иметь достаточную несущую способность и подходящие характеристики осадки. Существует несколько типов фундаментов в зависимости от различных соображений, таких как-

• Суммарная нагрузка от надстройки.
• Почвенные условия.
• Уровень воды.
• Чувствительность к шуму и вибрации.
• Доступные ресурсы.
• Сроки реализации проекта.
• Стоимость.

Вообще говоря, фундаменты можно разделить на неглубокие и глубокие. Неглубокие фундаменты обычно используются, когда несущая способность поверхностного грунта достаточна для того, чтобы выдерживать нагрузки, создаваемые конструкцией. С другой стороны, различные типы глубоких фундаментов обычно используются, когда несущая способность поверхностного грунта недостаточна для восприятия нагрузок, создаваемых конструкцией. Таким образом, нагрузки должны передаваться на более глубокий уровень, где слой грунта имеет более высокую несущую способность. Свайный фундамент – это один из типов фундамента глубокого заложения. Инженеры-основатели проявляют огромный интерес к забивке свай в гражданском строительстве. В этой статье мы обсудим детали свайного фундамента, а также определение свайного фундамента.

Свайный фундамент , вид глубокого фундамента, может быть определен как тонкая колонна или длинный цилиндр из таких материалов, как бетон или сталь, которые используются для поддержки конструкции и передачи нагрузки на желаемой глубине либо с помощью концевой опоры или трения кожи.

Свайные фундаменты фундаменты глубокого заложения. Они состоят из длинных тонких столбчатых элементов, обычно изготавливаемых из стали или железобетона, а иногда и из дерева. Фундамент называют «свайным», если его глубина более чем в три раза превышает его ширину.

Фундаментные сваи обычно используются для больших сооружений и в ситуациях, когда грунт на небольшой глубине не подходит для сопротивления чрезмерной осадке, противодействия поднятию и т. д.

Когда использовать свайный фундамент

Часто возникает вопрос, когда свайный фундамент подходит для . Ниже приведены ситуации, когда использование системы свайного фундамента может быть выгодным.

• При высоком уровне грунтовых вод оптимальным решением являются свайные фундаменты.
• Большие и неравномерные нагрузки от надстройки.
• Другие типы фундаментов дороже или нецелесообразны.
• Когда грунт на небольшой глубине сжимаем.
• При возможности размыва из-за расположения вблизи русла реки или берега моря и т. д.
• При наличии канала или системы глубокого дренажа вблизи сооружения.
• Когда выемка грунта невозможна на требуемую глубину из-за плохого состояния грунта.
• Когда становится невозможным поддерживать траншеи фундамента сухими с помощью откачки или любым другим способом из-за сильного просачивания.

Всякий раз, когда возникает одно из вышеперечисленных условий (где подходят свайные фундаменты), инженер-основатель должен выбрать фундамент для сооружения среди различных типов свайных фундаментов.

Свайные фундаменты можно классифицировать в зависимости от функции, материалов, процесса установки и т. д. В строительстве используются следующие типы свайных фундаментов:

1. на основе функциональных или использования
   1. листовых свай
   2. Сваи для подшипника нагрузки
   3. Конечные свайные свай
   4. Сваи для трения
   5. СВОДА СВОКА
2. на основе материалов и метода строительства
   1. Timber Piles
   3. Concope.
   4. Стальные сваи
   5. Композитные сваи

Следующая диаграмма представляет различные типы свай в строительстве, рассмотренные выше.

Эти типы свайных фундаментов кратко описаны ниже.

Классификация свайных фундаментов на основе функции или использования

Как видно из следующей диаграммы, существует пять типов свай, основанных на использовании и функциях свайных фундаментов.

Шпунтовые сваи

Этот тип свай в основном используется для боковой поддержки. Обычно они противостоят боковому давлению рыхлого грунта, потока воды и т. д. Их обычно используют для перемычек, траншейных заграждений, берегоукрепления и т. д. Они не используются для вертикальной поддержки конструкции. Они обычно используются для следующих целей:

• Строительство подпорных стен.
• Защита от береговой эрозии.
• Сохраните рыхлый грунт вокруг котлованов фундамента.
• Для изоляции фундамента от прилегающих грунтов.
• Для удержания грунта и, таким образом, увеличения несущей способности грунта.

Несущие сваи

Этот тип свайного фундамента в основном используется для передачи вертикальных нагрузок от конструкции на грунт. Эти несущие свайные фундаменты передают нагрузки через грунт с плохими несущими свойствами на слой, способный нести нагрузку. В зависимости от механизма передачи нагрузки от сваи к грунту несущие сваи могут быть дополнительно классифицированы как заливные.

Опорные сваи

В этом типе свайного фундамента нагрузки проходят через нижний конец сваи. Нижний конец опорных свай опирается на прочный слой грунта или скалы. Обычно ворс упирается в переходный слой слабого и сильного убийцы. В результате свая выполняет роль колонны и надежно передает нагрузку на прочный слой.

Общую несущую способность свайного фундамента можно рассчитать путем умножения площади кончика сваи на несущую способность на той конкретной глубине грунта, на которую опирается свая. С учетом разумного запаса прочности рассчитывается диаметр сваи.

Висячая свая

Висячая свая передает нагрузку от конструкции на грунт за счет силы трения между поверхностью сваи и грунтом, окружающим сваю, таким как жесткая глина, песчаный грунт и т.  д. Трение может возникать для на всю длину сваи или на определенную длину сваи в зависимости от пластов грунта. В висячих сваях, как правило, вся поверхность сваи работает на передачу нагрузки от конструкции к грунту.

Площадь поверхности сваи, умноженная на безопасную силу трения, развиваемую на единицу площади, определяет грузоподъемность сваи.

При проектировании висячей сваи необходимо тщательно оценить поверхностное трение, которое должно возникнуть на поверхности сваи, и принять во внимание разумный коэффициент безопасности. Кроме того, можно увеличить диаметр, глубину и количество свай, а также сделать поверхность сваи шероховатой для увеличения несущей способности висячей сваи.

Сваи для уплотнения грунта

В отличие от других типов свайных фундаментов, этот тип свай не несет прямых нагрузок. Сваи этого типа забиваются через небольшие промежутки для увеличения несущей способности грунта за счет уплотнения.

Типы свай в зависимости от материала и метода строительства свайного основания

В первую очередь сваи можно разделить на две части. Перемещаемые сваи и несмещаемые или сменные сваи. Сваи, которые вызывают вертикальное и радиальное смещение грунта по мере того, как они вбиваются в землю, известны как сваи смещения. В случае сменных свай земля бурится и грунт удаляется, а затем полученное отверстие либо заполняется бетоном, либо вставляется сборная бетонная свая. По материалам устройства свайных фундаментов и способу их установки несущие сваи можно классифицировать следующим образом:

1. Деревянные кучи
   1. Необработанные
   2. , обработанные консервантом
2. Бетонные свай
   1. Pre-Cast Plous
   2. Cast-Place Place
3. СЛОВЫ

Деревянные сваи

Деревянные сваи представляют собой типы свайных фундаментов, которые размещаются ниже уровня воды. Они служат примерно около 30 лет. Они могут быть прямоугольной или круглой формы. Их диаметр или размер может варьироваться от 12 до 16 дюймов. Длина ворса обычно в 20 раз больше его ширины.

Обычно рассчитаны на 15-20 тонн. Дополнительную прочность можно получить, прикрепив накладки к сваям болтами.

Преимущества деревянных свай

• Доступны деревянные сваи стандартных размеров.
• Экономичный.
• Простота установки.
• Низкая вероятность повреждения.
• Фундаменты из деревянных свай после установки можно обрезать на любую желаемую длину.
• При необходимости деревянные сваи легко выдвигаются.

Недостатки деревянных свай

• Сваи большей длины не всегда доступны.
• Трудно получить прямые сваи, если они малой длины.
• Трудно забить сваю, если слой грунта очень твердый.
• Сварка деревянных свай затруднена.
• Деревянные или деревянные сваи не подходят для использования в качестве опорных свай.
• Для долговечности деревянных свай необходимо принимать специальные меры. Например, деревянные сваи часто обрабатывают консервантами.

Бетонные сваи

Сборные бетонные сваи

Сборный бетонный свайный фундамент заливается в свайное ложе горизонтальной формы, если они имеют прямоугольную форму. Обычно круговые сваи отливают в вертикальных формах. Сборные сваи обычно армируют сталью, чтобы предотвратить поломку во время их перемещения от литейной площадки к месту расположения фундамента. После того, как сваи отлиты, необходимо провести отверждение в соответствии со спецификацией. Обычно период отверждения сборных свай составляет от 21 до 28 дней.

Преимущества сборных свай

• Обеспечивает высокую стойкость к химическим и биологическим трещинам.
• Обычно имеют высокую прочность.
• Для облегчения забивки по центру сваи может быть установлена ​​труба.
• Если сваи залиты и готовы к забивке до наступления срока установки, это может увеличить темпы работ.
• Может быть обеспечено удержание арматуры.
• Качество ворса можно контролировать.
• При обнаружении какой-либо неисправности ее можно заменить перед поездкой.
• Сборные сваи можно забивать под воду.
• Сваи можно нагружать сразу после их забивания на необходимую длину.

Недостатки сборных свай

• После того, как длина сваи определена, впоследствии ее трудно увеличить или уменьшить.
• Их трудно мобилизовать.
• Для вождения требуется тяжелое и дорогое оборудование.
• Так как они недоступны для покупки в готовом виде, это может привести к задержке проекта.
• Существует вероятность поломки или повреждения при перемещении и забивке свай.

Сваи из монолитного бетона

Этот тип свайного фундамента сооружается путем бурения грунта до нужной глубины, а затем заливки свежезамешанного бетона в этом месте и оставления его там затвердевать. монолитный бетонный свайный фундамент строится либо путем вбивания металлической оболочки в землю и заполнения ее бетоном, оставляя оболочку с бетоном, либо оболочку вытаскивают во время заливки бетона. Обычно в монолитных сваях используют круглые сваи.

Преимущества фундамента из монолитных бетонных свай

• Оболочки легкие, поэтому с ними легко обращаться.
• Длину свай можно легко изменить.
• Оболочки могут быть собраны на месте.
• Не требуется чрезмерного усиления только для предотвращения повреждений при обращении.
• Отсутствие возможности поломки при установке.
• При необходимости можно легко установить дополнительные сваи.

Недостатки монолитных бетонных свай

• При установке этого типа свайного фундамента требуется тщательный надзор и контроль качества.
• Требуется достаточное место на участке для хранения материалов, используемых для строительства.
• Трудно соорудить монолитные сваи в местах с большим потоком подземных вод.
• Нижняя часть стопки может быть несимметричной.
• Если свая не армирована и не обсажена, свая может разрушиться при растяжении под действием подъемной силы.

Стальные сваи

Стальные сваи могут быть двутаврового сечения или полой трубы. Они залиты бетоном. Размер может варьироваться от 10 дюймов до 24 дюймов в диаметре, а толщина обычно составляет ¾ дюйма. Из-за небольшой площади сечения сваи легко забивать. В основном они используются в качестве опорных свай.

Преимущества стальных свай

• Простота установки.
• Они могут достигать большей глубины по сравнению с любым другим типом свайных фундаментов.
• Может проникать сквозь твердый слой почвы благодаря меньшей площади поперечного сечения.
• Легко сращиваются стальные сваи
• Могут выдерживать большие нагрузки.

Недостатки стальных свай

• Этот тип свай подвержен коррозии.
• Имеет возможность отклонения во время движения.
• Сравнительно дорого.

Свайный фундамент Статьи

• Что такое свайный фундамент? Типы свайного фундамента
• Использование свайного фундамента
• Факторы, влияющие на выбор типа свайного фундамента
• Причины отказа свайного фундамента
• Разница между мелким и глубоким фундаментом
• Что такое висячая свая? Расчет мощности и подробная информация
• Различия между свайным и опорным фундаментом
• Различия между сваями, опорами и кессонами

свайный фундамент подходит для

Свайный фундамент | Типы свай | Кассионс

Свая — это в основном длинный цилиндр из прочного материала, такого как бетон, который забивается в землю, чтобы служить устойчивой опорой для конструкций, построенных на нем.

Свайные фундаменты применяются в следующих случаях:

1. При наличии на поверхности слоя слабого грунта. Этот слой не может выдержать вес здания, поэтому нагрузки здания должны миновать этот слой и передаваться слою более прочного грунта или породы, который находится ниже слабого слоя.
2. Когда на здание воздействуют очень тяжелые сосредоточенные нагрузки, например, в высотном сооружении, мосте или резервуаре для воды.

Свайные фундаменты способны выдерживать более высокие нагрузки, чем фундаменты на фундаменте.

Существует два основных типа свайных фундаментов (в зависимости от характеристик конструкции), каждый из которых работает по-своему.

Сваи концевые опорные

У свай концевых опор нижний конец сваи опирается на слой особо прочного грунта или породы . Нагрузка здания передается через сваю на прочный слой. В некотором смысле эта стопка действует как колонна. Ключевой принцип заключается в том, что нижний конец упирается в поверхность, которая является пересечением слабого и прочного слоев. Таким образом, нагрузка обходит слабый слой и безопасно передается сильному слою.

Висячие сваи

Висячие сваи работают по другому принципу. Свая передает нагрузку здания на грунт по всей высоте сваи за счет трения. Другими словами, вся поверхность сваи цилиндрической формы работает на передачу усилий на грунт.

Чтобы наглядно представить, как это работает, представьте, что вы вставляете твердый металлический стержень диаметром, скажем, 4 мм в ванну с замороженным мороженым. После того, как вы втолкнете его внутрь, он станет достаточно прочным, чтобы выдержать некоторую нагрузку. Чем больше глубина заделки  в мороженом, тем большую нагрузку оно может выдержать. Это очень похоже на то, как работает висячая свая. В случае висячей сваи величина нагрузки, которую может выдержать свая, прямо пропорциональна ее длине.

из чего делают сваи?

Сваи могут быть деревянными, бетонными или стальными.

В традиционном строительстве деревянные сваи использовались для поддержки зданий в районах со слабой почвой. Деревянные сваи до сих пор используются для строительства причалов. Для этого нужны деревья с исключительно прямыми стволами. Длина сваи ограничена длиной одного дерева, около 20 м, так как нельзя соединить два ствола вместе. Весь город Венеция в Италии известен тем, что построен на деревянных сваях над морской водой.

Поперечные сечения различных свайных фундаментов

Схема нагрузки свай на окружающий их грунт. Это также называется зоной влияния.

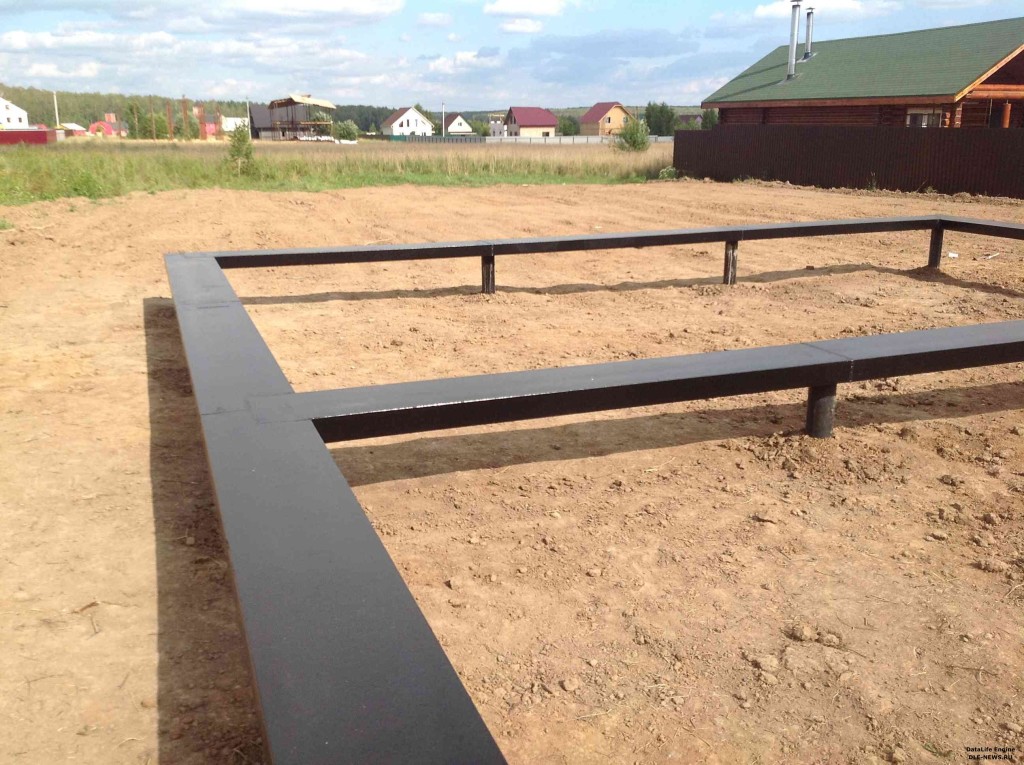

Инженеры обычно группируют несколько свай вместе и накрывают их наголовником. Наконечник сваи представляет собой очень толстый бетонный колпак, который простирается над небольшой группой свай и служит основанием, на котором можно построить колонну. Затем нагрузка на эту колонну распределяется на все сваи в группе.

как устроены сваи

Сваи могут быть монолитными или сборными забивными.

Забивные сваи изготавливаются в следующие этапы:

• забивание в землю тонкостенной стальной трубы
• удаление всей земли, оставшейся внутри трубы
• опускание стального арматурного каркаса в трубу
• залить сваю заливкой влажного бетона в трубу

Тонкостенная стальная труба называется корпус и служит только для формирования надежной формы для заливки бетона, свободной от земли и мусора. Он не играет никакой структурной роли после завершения отливки.

Некоторые почвы обладают высокой связностью , что означает, что если в почве просверлить отверстие шириной, скажем, 1 фут и глубиной 50 футов, то грунт сохраняет форму отверстия и не проваливается в отверстие и не блокирует его. Если на участке есть такой грунт, то оставлять обсадную трубу не нужно: можно в обсадной трубе просверлить отверстие для сваи, а затем вынуть ее, а затем залить сваю. Это экономит затраты, так как одну и ту же обсадную трубу можно использовать для бурения отверстий для всех свай.

Сборные забивные сваи сначала забиваются на уровне земли, а затем забиваются или забиваются в землю с помощью копра . Это машина, которая удерживает сваю строго вертикально, а затем удар за ударом вбивает ее в землю. Каждый удар наносится поднятием тяжелого груза и опусканием его на вершину сваи — свая временно накрывается стальным колпаком, чтобы предотвратить ее распад. Таким образом, сваебой выполняет две функции: во-первых, он действует как кран и поднимает сваю из горизонтального положения на земле и поворачивает ее в правильное вертикальное положение, а во-вторых, он забивает сваю в землю.

Сваи должны быть забиты в землю до отказа , после чего их нельзя забивать дальше в грунт.

Специальные сваи

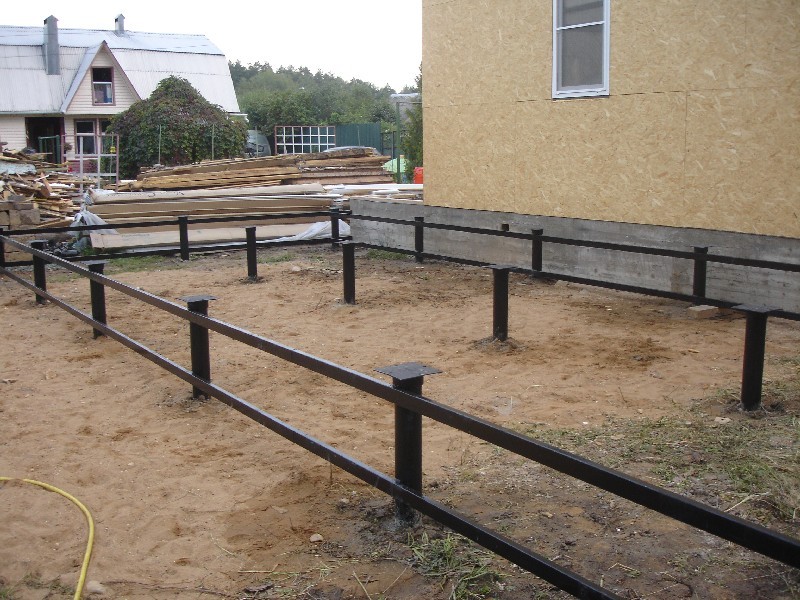

Забивка свай очень шумная и вызывает сильную вибрацию в грунте. По этой причине иногда их трудно использовать в чувствительных местах. Например, если необходимо расширить действующую больницу или научную лабораторию, забивка свай может вызвать нежелательные помехи. Их использование также ограничено в жилых районах во многих странах. Вибрации также могут привести к структурным повреждениям старых зданий, которые находятся поблизости. В таких ситуациях можно использовать микросваи или спиральные сваи, ни один из которых не требует забивки молотком.

Микросваи или минисваи представляют собой небольшие сваи, сооруженные следующим образом:
Этап 1: отверстие немного больше диаметра сваи и на всю длину сваи выкапывается в земле с помощью устройства, похожего на грунтовое бурение машина.
Этап 2: сборная бетонная свая опускается или вставляется в отверстие.
Этап 3: в зазор между сваей и землей заливается бетонный раствор.
