Фундамент на сваи: Фундамент на сваях
Фундамент на сваях
Строительство домов в средней полосе России, а особенно в Подмосковье, почти всегда сопряжено с проблемой выбора фундамента: состояние грунтов оставляет желать лучшего. На участках с мелкопесчаными, пылеватыми, лессовидными, пучинистыми грунтами, в болотистой местности, на торфяниках и участках с высоким уровнем грунтовых вод лучшим выбором, несомненно, будет фундамент на сваях.
Наша компания осуществляет забивку свай в любых условиях, даже в районах с плотной застройкой: для этого у нас имеется наиболее подходящая техника и обученный персонал.
ФУНДАМЕНТ НА СВАЯХ: назначение
Потребность в использовании фундамента на железобетонных сваях возникает при возведении зданий и сооружений в сложных грунтовых условиях. Если на участке преобладает низкоплотный либо насыщенный влагой грунт, почва склонная к горизонтальным сдвигам и пучению, ни один фундамент — ленточный, стобчатый, плитный, не обеспечит зданию той надежности и устойчивости, которую может дать свайное основание.
Важно: на фундаменте из ЖБ свай могут возводиться постройки любой этажности — это основной вид фундамента при строительстве кирпичных многоэтажек и тяжелых зданий с ЖБ перекрытиями.

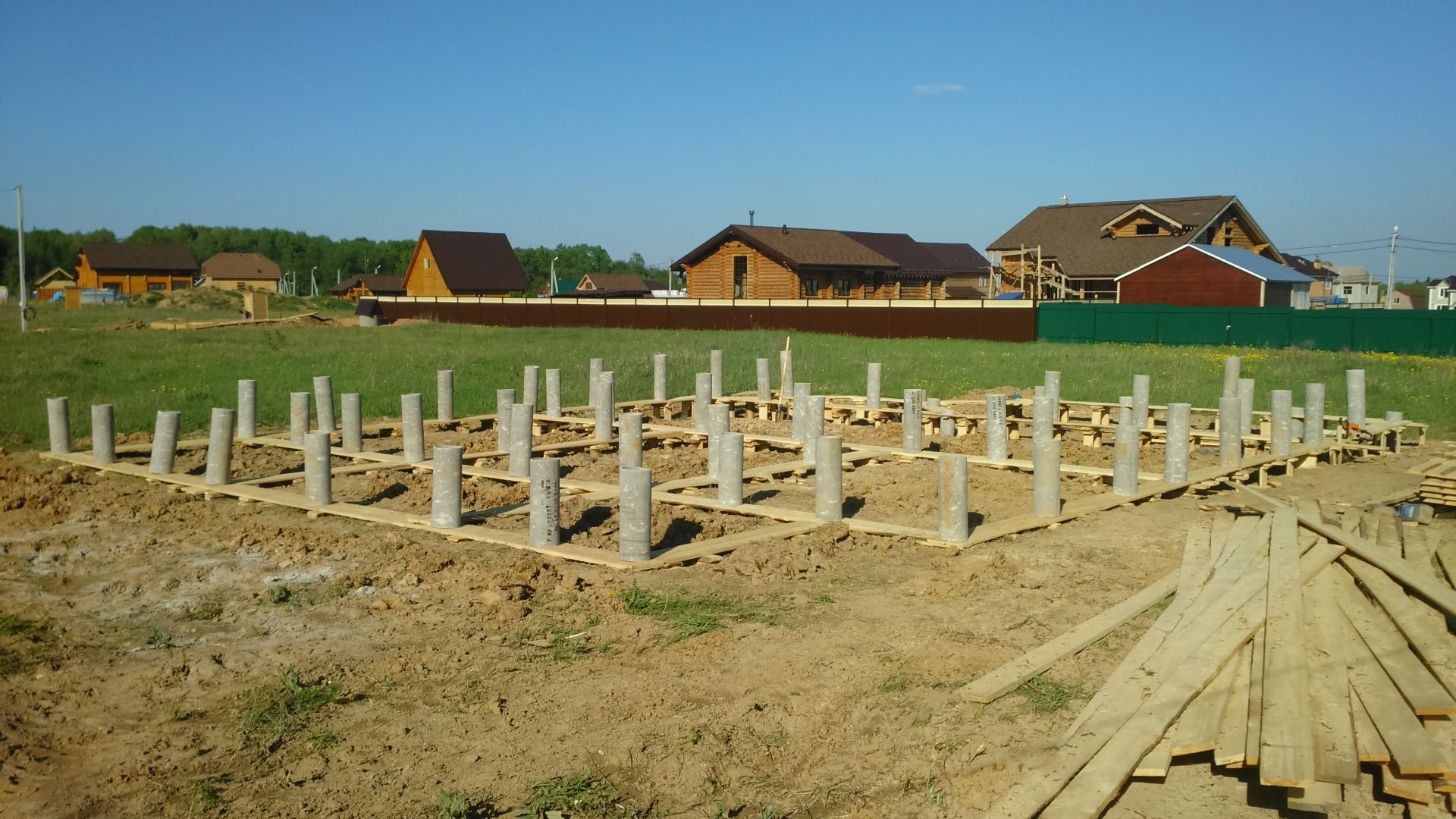

Рис: Фундамент на железобетонных сваях
Также фундамент на сваях востребован при строительстве быстровозводимых деревянных зданий из щитовых и каркасных панелей — в таком случае используются металлические винтовые сваи.
Несущей способности данных свай недостаточно для тяжелых домов, однако при возведении легких сооружений это предпочтительный вариант ввиду оперативных сроков монтажа — готовый к дальнейшему строительству винтовой фундамент можно установить за 2-3 дня.

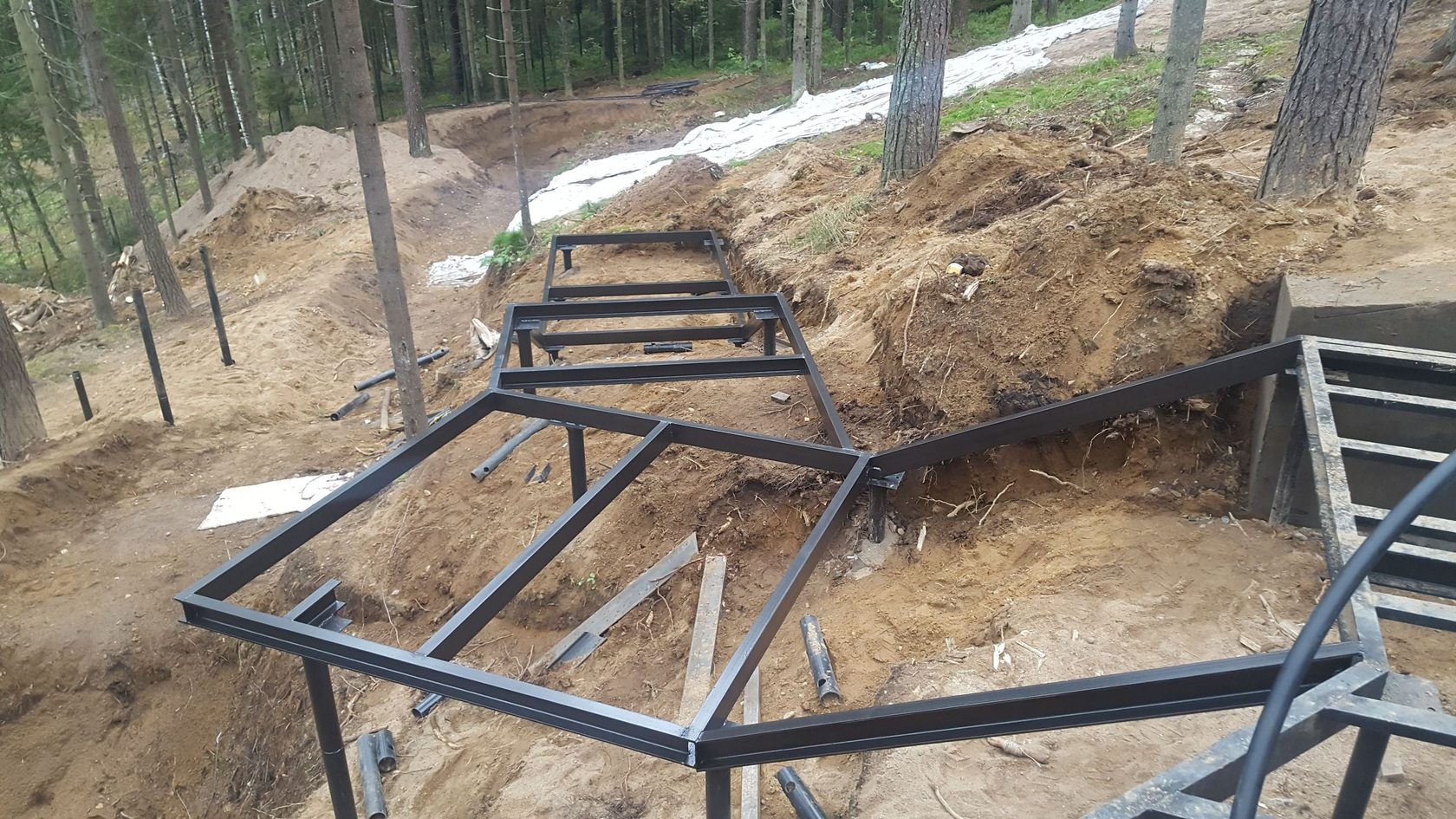

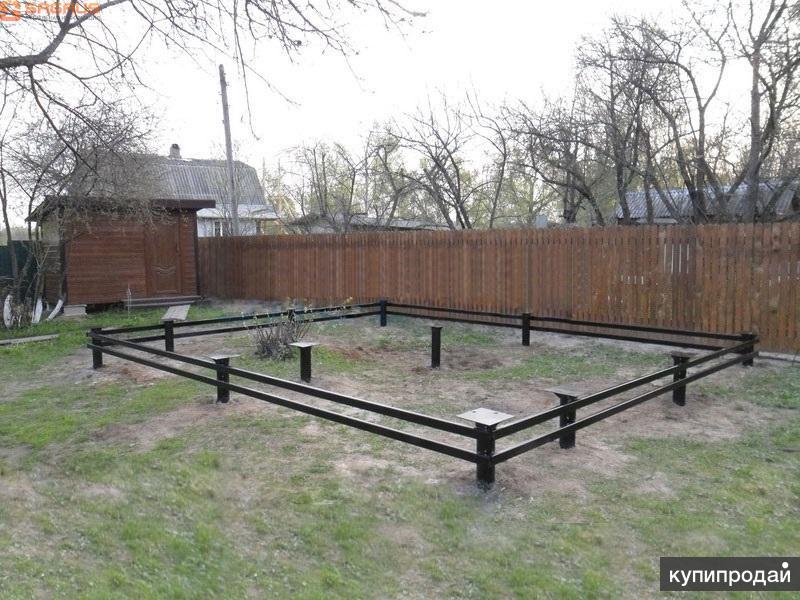

Рис: Фундамент на металлических винтовых сваях
Фундамент на сваях: разновидности
Сегодня применяют следующие разновидности свайных фундаментов:
- Свайный фундамент с высоким ростверком: ростверк – железобетонная конструкция, соединяющая сваи между собой.
Может быть в виде ленты или в виде плиты. В данном случае ростверк «висит» на сваях не касаясь грунта. При сильном пучении грунтов целесообразен именно такой вид фундамента.
Может быть в виде ленты или в виде плиты. В данном случае ростверк «висит» на сваях не касаясь грунта. При сильном пучении грунтов целесообразен именно такой вид фундамента.- Свайный фундамент с низким ростверком: в данном случае ростверк передает часть нагрузки непосредственно на грунт, что позволяет снизить количество забиваемых свай.
- Свайно-ленточный фундамент: стал применяться сравнительно недавно. В таком фундаменте сваи соединяются заглубленным ленточным фундаментом, что позволяет с одной стороны усилить конструкцию сваями, с другой – обустраивать в строении подвальные помещения, что при обычном свайном фундаменте невозможно.
Классификация фундаментов на сваях также выполняется исходя из схемы размещения свайных опор, согласной которой выделяют:
- Фундаменты с рядовым расположением свай
Данная схема используется для строительства зданий малой этажности (от 1 до 3 этажей) из любых материалов — кирпича, пенобетона, дерева.

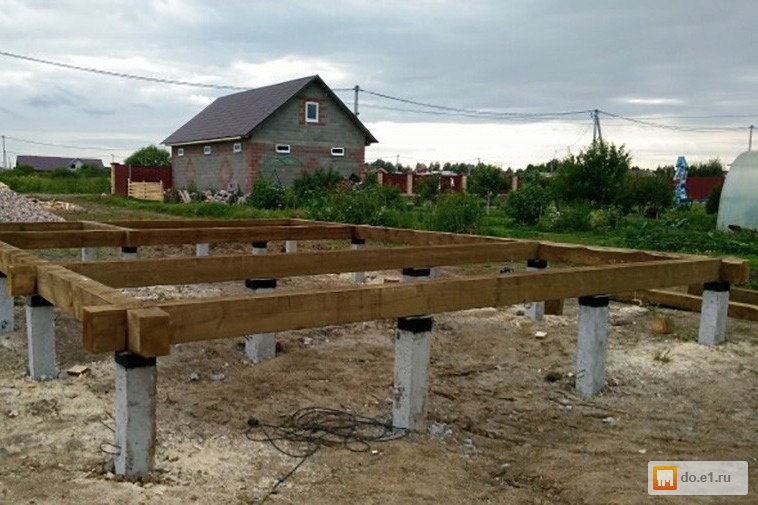

Рис: Фундамент с рядовым расположением свай
- Фундаменты в виде свайного поля.

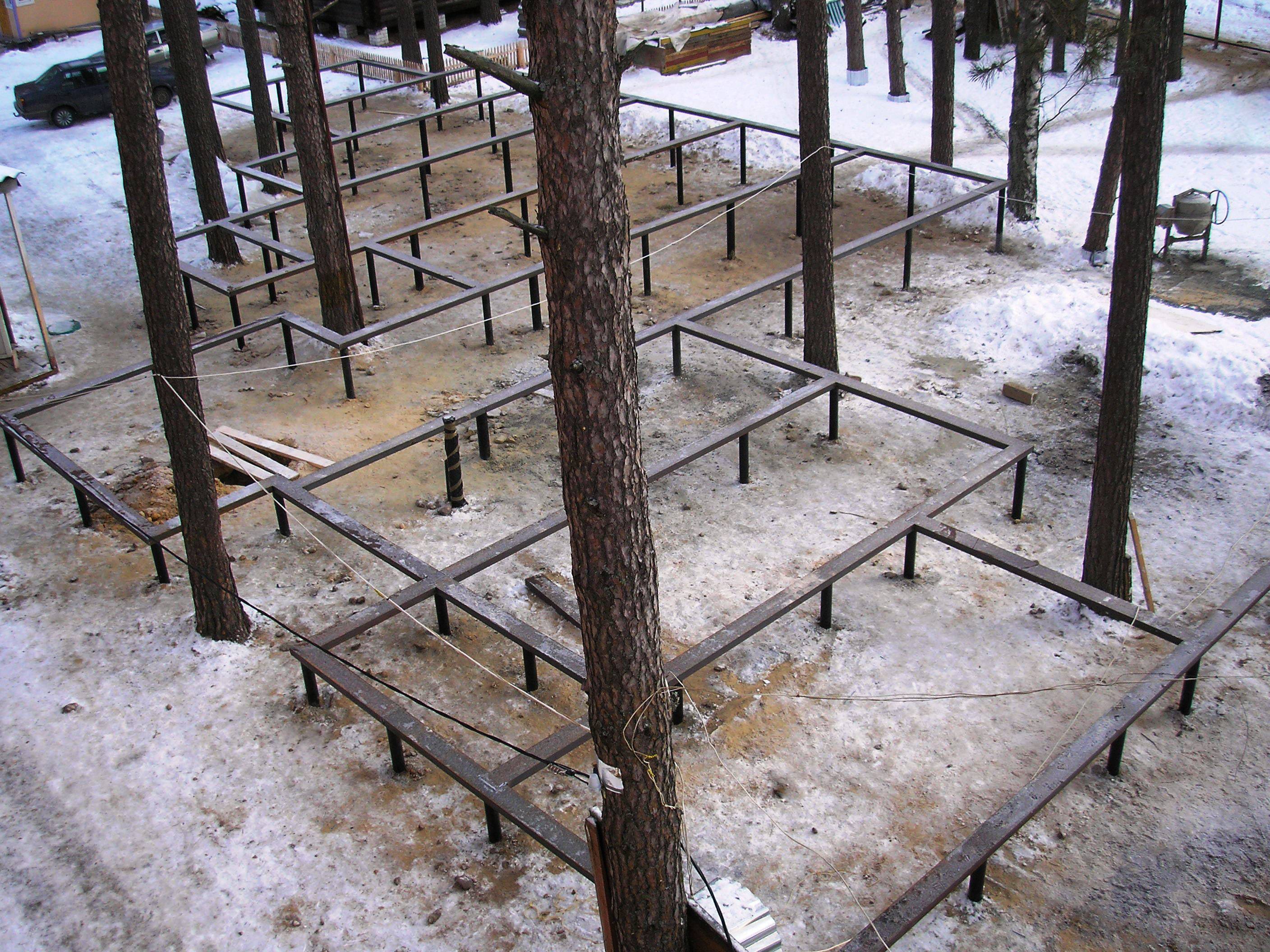

Рис: Свайное поле под многоэтажный дом
Также свайные фундаменты делятся на виды в зависимости от типа свай, которые использовались для их обустройства:
- Фундаменты на железобетонных сваях.
- Фундаменты на металлических сваях.

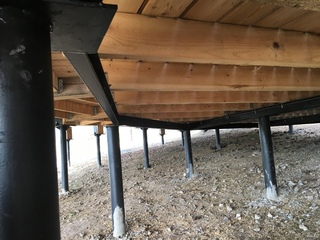

Рис: Дом с фундаментом на винтовых сваях
Полезные материалы для Вас:
Типы используемых свай при строительстве
Существует три разновидности свай, которые используются для обустройства фундаментов — забивные, винтовые и набивные опоры.- Сплошного квадратного сечения;
- Квадратного сечения с круглой полостью;
- Прямоугольного сечения;
- Круглого сечения.
Рис
Общая длина составной сваи может доходить до 40 метров.Набивные сваи — опоры, создающиеся с помощью заливки бетоном пробуренных на строительном участке скважин. Существует два вида формируемых в грунте свай — буронабивные и буроинъекционные.
Готовые к эксплуатации сваи каких-либо отличий не имеют, различается лишь технология их обустройства. При создании буронабивных свай первостепенно бурится скважина, после чего в нее погружается арматурный каркас и с помощью бетонолитной трубы полость заполняется бетоном.
Скважины для буроинъекционных опор создаются с помощью специальных CFA-буровых колонн, обладающих внутренним каналом для подачи бетона. Заполнение скважины осуществляется через буровую колонну сразу же по завершению ее проходки, и арматурный каркас погружается в уже заполненную бетоном полость.
Рис: Схема обустройства буронабивных свай
Важно: несущая способность набивных опор может превышать аналогичную характеристику забивных свай за счет большего диаметра.
Винтовые сваи — металлические конструкции, состоящие из полого стального ствола и зафиксированных на нем спиралеобразных лопастей. Погружение винтовых свай осуществляется посредством их вкручивания в грунт с помощью ручной силы либо специальных механизированных установок — кабестанов.
В зависимости от функционального назначения выделяют следующие виды винтовых свай:
- Однолопастные конструкции, используются для строительства легких зданий в нормальных грунтах;
- Многолопастные сваи, применяются для возведения среднетяжелых домов и двухэтажных зданий в слабой почве;
- Узколопастные конструкции (заостренные и трубчатые), предназначенные для строительства фундаментов в высокоплотной и мерзлой почве.
Рис: Разновидности винтовых свай
Фундамент на сваях что учесть при возведении
Свайный фундамент — конструкция, требующая тщательного проектирования и возведения, выполненного согласно всем правилам технологии.
Только при таком подходе будет в полной мере реализован весь потенциал фундамента на сваях и он получит максимальную надежность и долговечность.- Правильно спроектировать свайный фундамент невозможно без предварительного проведения геодезических изысканий на строительной площадке, в результате которых определяются характеристики почвы, непосредственно влияющие на несущую способность свай — плотность, сила сопротивления, насыщенность грунтовой влагой;
- Любые теоретические расчеты характеристик будущего фундамента должны проверяться полевыми испытаниями свай, позволяющими определить их фактическую несущую способность и внести в проект соответствующие коррективы. Испытания свай проводятся двумя методами — динамической и статической нагрузки;
- При монтаже фундамента необходимо максимально тщательно выполнять позиционирование погружаемых конструкций — даже малейший уклон от вертикали станет причиной неправильной работы сваи в грунте и, как следствие, уменьшения ее несущей способности.
Рис: Статическое испытание свай
Фундамент на сваях: преимущества
Преимущества фундаментов на сваях очевидны:
- при монтаже на сваях фундамент можно строить практически на любых (кроме скалистых или с горизонтальной подвижностью) грунтах
- полное отсутствие, либо минимум затратных земляных работ
- возможность строительства в любых ландшафтных условиях
- невысокая себестоимость
- экономия строительных материалов
- высокая несущая способность и надежность фундамента на сваях
Таким образом, применение фундамента на сваях — наилучший вариант для строительства при сложных геолого-физических характеристиках грунтов на участке.
Фундамент на сваях: отзывы
Бытует мнение, что для сооружения фундамента на сваях требуется использование большого количества тяжелой техники. Это не так. Наша компания имеет мобильную, высоко проходимую и производительную технику. Наши специалисты способны погружать до 30 свай за день в любых условиях одним единственным сваебоем!
Все, кто строил фундамент на сваях, отзывы о качестве фундамента и профессионализме наших сотрудников дают лишь положительные.
Фундамент на сваях под ключ цена в Москве
Наша компания предлагает лучшие в Москве и центральном регионе России цены на обустройство свайных фундаментов под ключ. Мы готовые взять на себя выполнение всех этапов фундаментных работ, от поставки качественных железобетонных свай до их забивки и испытаний фактической несущей способности.Конкретная цена свайного фундамента рассчитывается в индивидуальном порядке, она зависит от количества используемых в фундаменте свай и их размеров:
Свяжитесь с нами и мы выполним работу
Обращайтесь, мы обеспечим надежное свайное основание для Вашего дома!
Наша компания предоставляет услуги по возведению фундаментов на сваях — обращайтесь, поможем!
