проекты домов с цокольным этажом, ленточный и ступенчатый варианты для участка с уклоном

Построить фундамент на плоском участке при наличии современных технологий несложно. Однако иногда участки для будущего строительства располагаются на крутых склонах. У домов, расположенных на покатых поверхностях, есть свои преимущества: они лучше защищены от ветра и затопления, более выгодны по цене. Кроме того, с горы обычно открывается впечатляющий вид. Но под влиянием больших осадков и почвенных вод грунт постепенно размягчается.

В дальнейшем это может привести к сдвигу верхних слоёв грунта. Чтобы уберечься от неприятных последствий, следует правильно выбрать и возвести фундамент. Как это сделать, расскажет данная статья.

Особенности

Для покатой поверхности обычно выбирается ленточное, свайное или ступенчатое основание.

Для начала нужно произвести расчёт угла наклона, измеряемого в процентах. Если величина наклона находится около 10-ти процентной отметки, это говорит о высоком уклоне. Чем круче уклон, тем больше усилий и материалов может понадобиться. Если угол наклона не превышает восьми процентов, то подгорную часть можно подсыпать грунтом. Если же угол больше восьми процентов, то придётся строить цокольный этаж.

Стоит помнить, что фундамент на участке с уклоном не может быть выше, чем четыре его ширины. Перед строительством участок нужно поделить на квадраты и на каждом из них принять противооползневые меры.

Виды

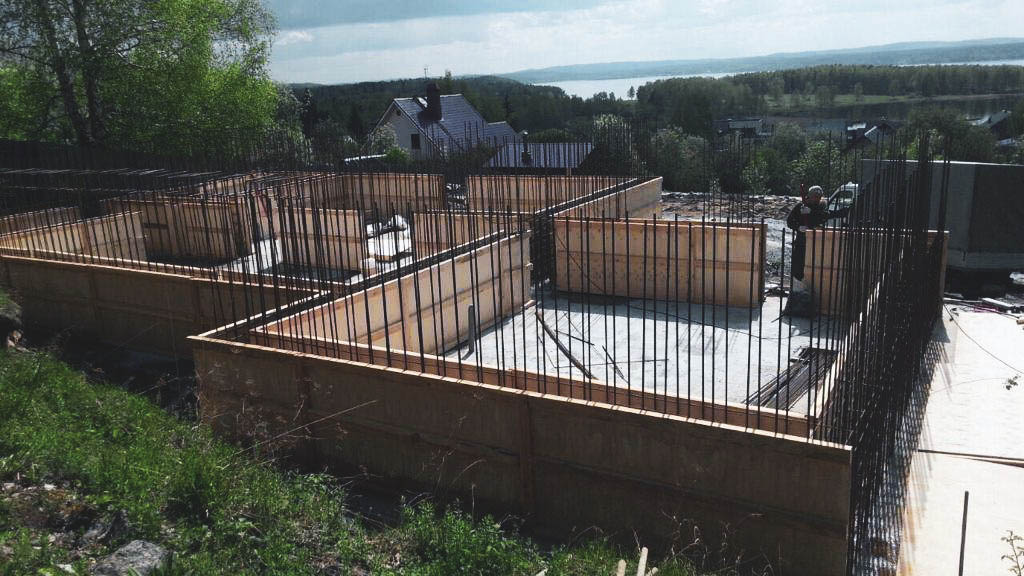

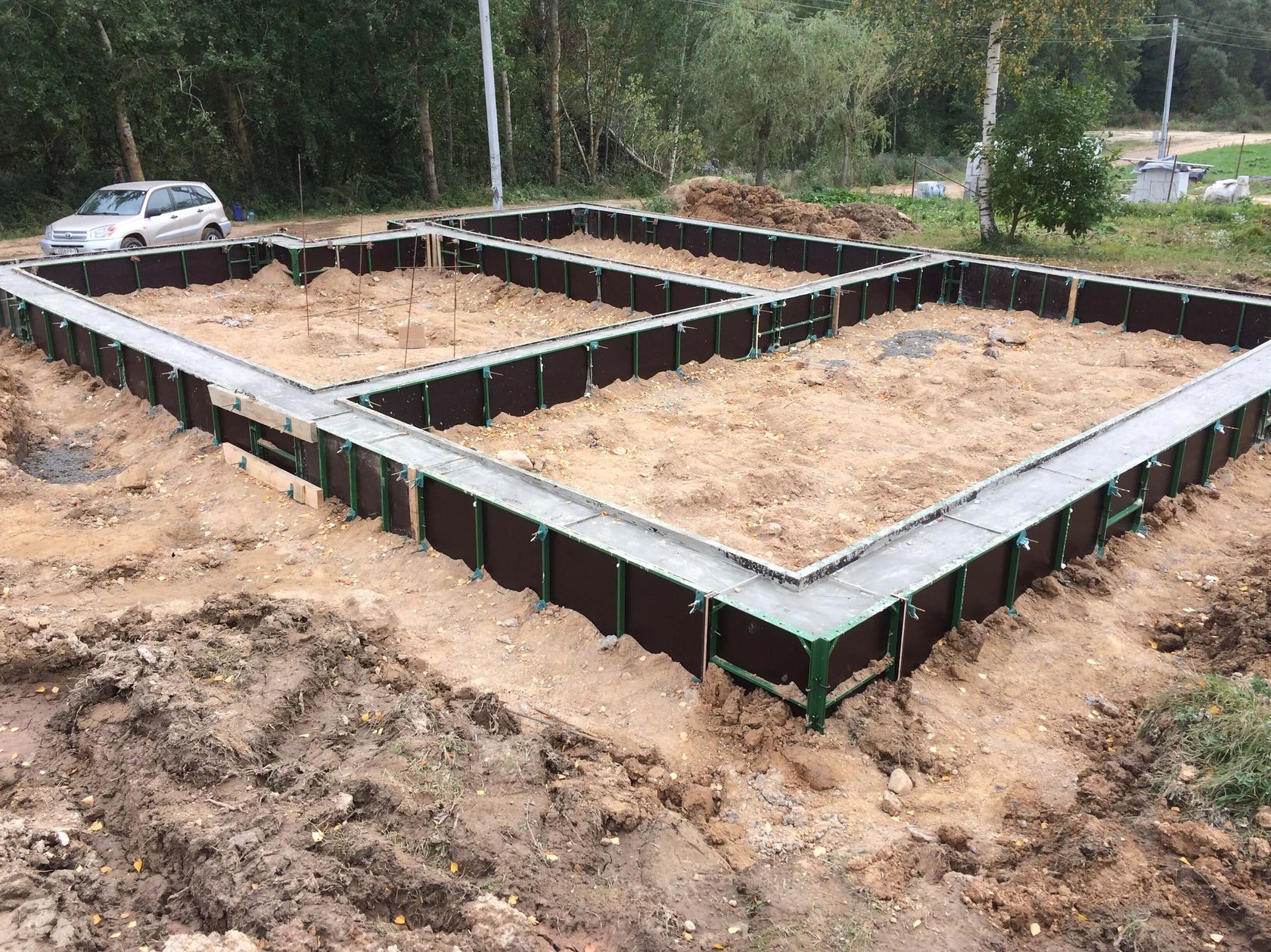

Ленточный фундамент – одна из самых популярных конструкций на сегодняшний день.

Однако специалисты советуют возводить такой вид основания только на склонах с минимальным уклоном. Также стоит учесть различные противопоказания геодезистов.

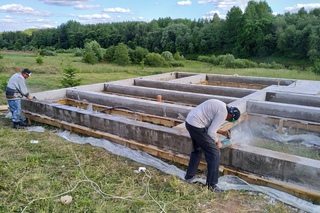

Ленточный фундамент представляет собой замкнутый контур из железобетонных балок и закладывается как под наружные, так и под внутренние стены, если в этом есть необходимость. Данный вид идеален для сооружений с тяжелым перекрытием, а также, если в планах есть создание подвала. Различаются два типа ленточного основания: монолитные и сборные.

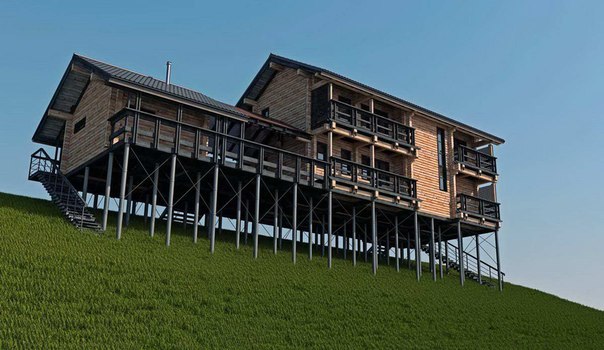

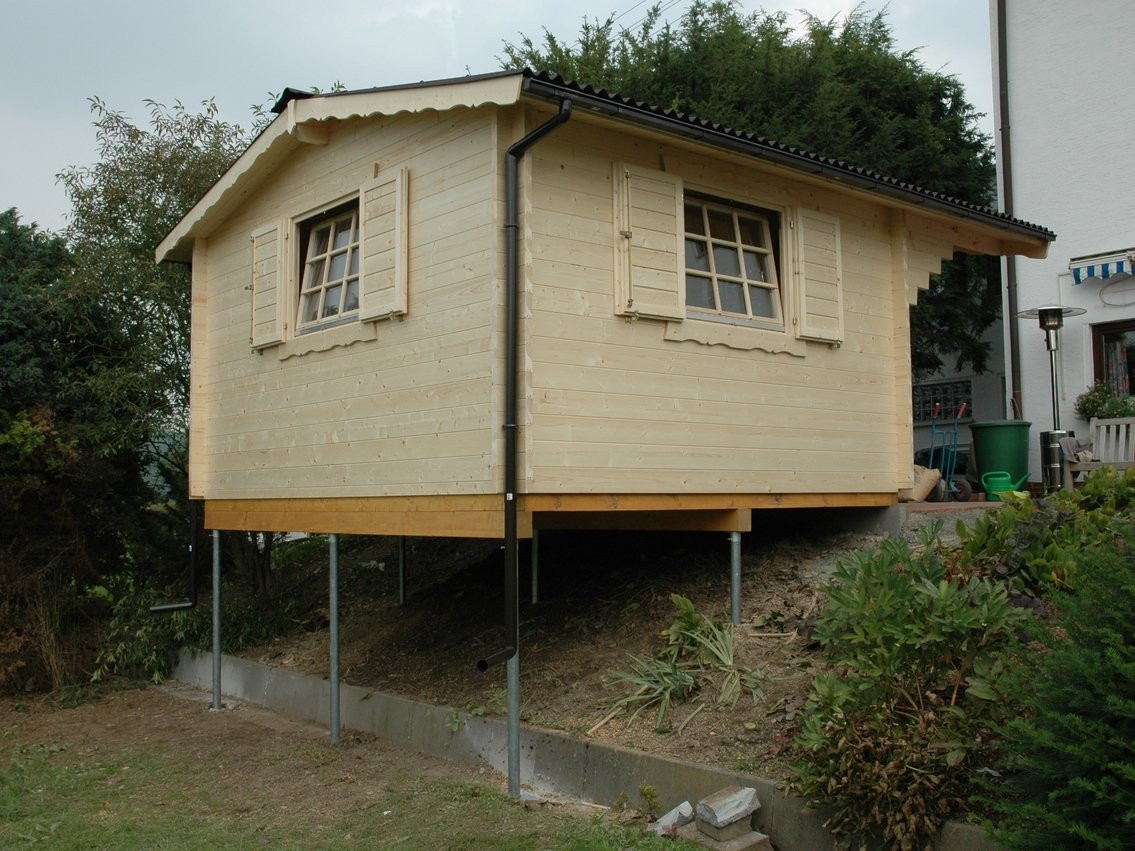

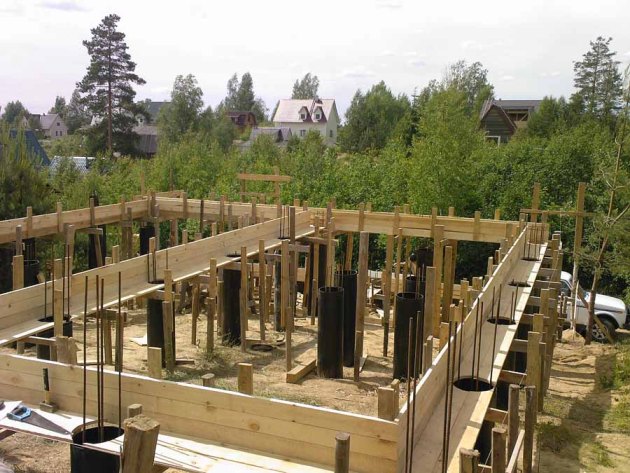

Свайный фундамент представляет собой прочную конструкцию из свай, которые закапываются в землю и объединяются сверху опорами. Многие специалисты сходятся во мнении, что свайное основание является лучшим для возведения несущих конструкций на склонах. Это эффективный и практичный вариант для обустройства фундамента на любой глубине.

Процесс установки прост, хотя и требует наличия специальной техники. К тому же, такой вид экономически выгоден по сравнению с другими вариантами. Сваи могут быть изготовлены из дерева, железобетона или металла. К пучинистым почвам (глина, суглинок, супесь) предъявляют особые требования. Здесь свайный фундамент также уместен.

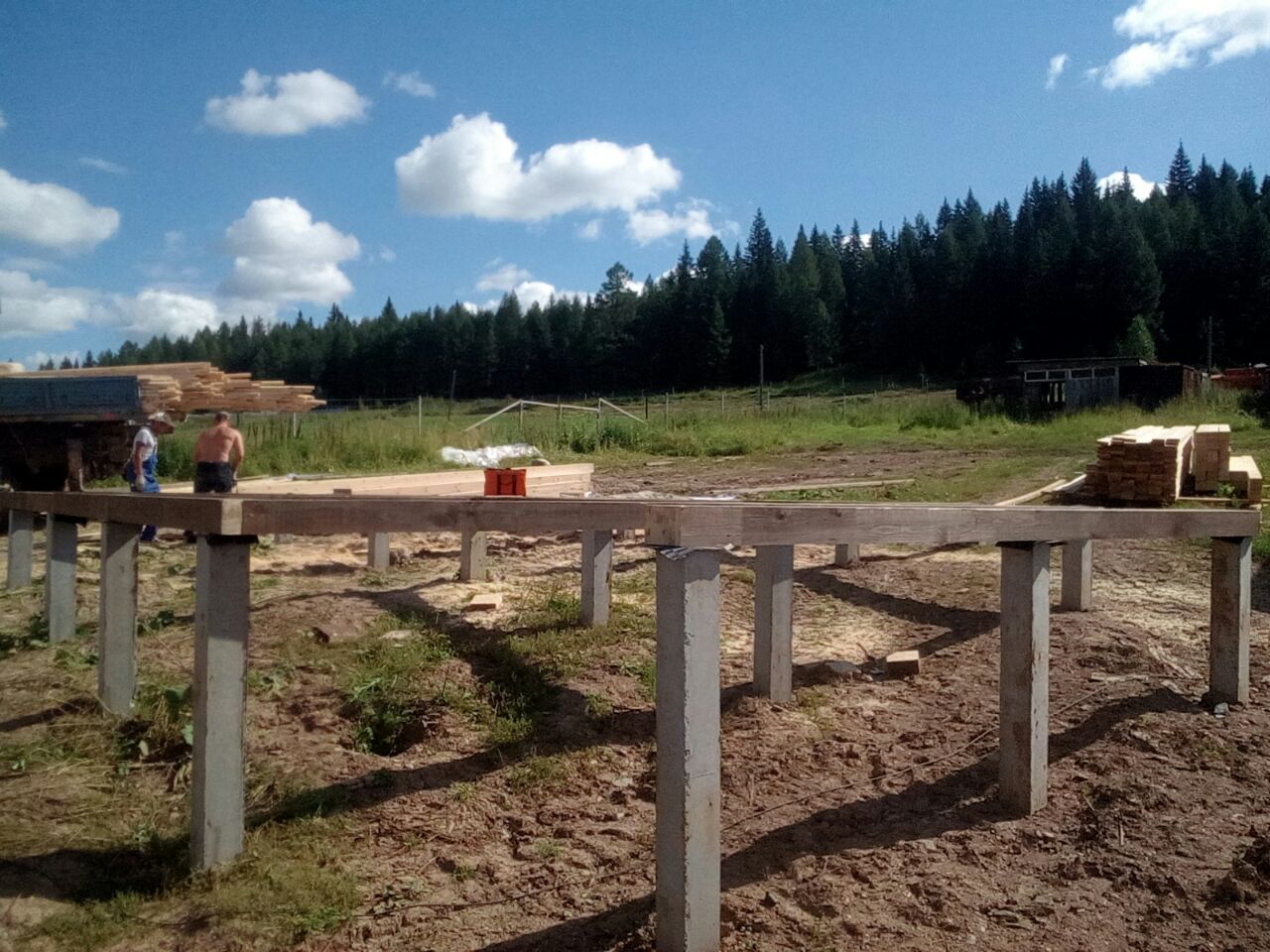

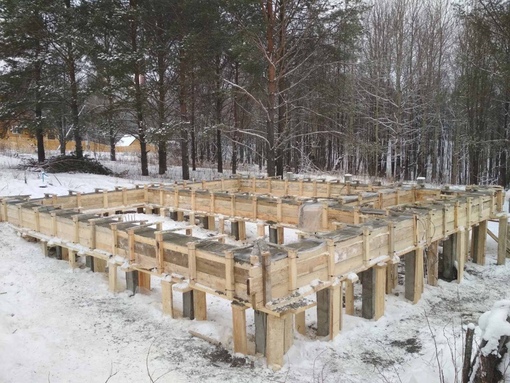

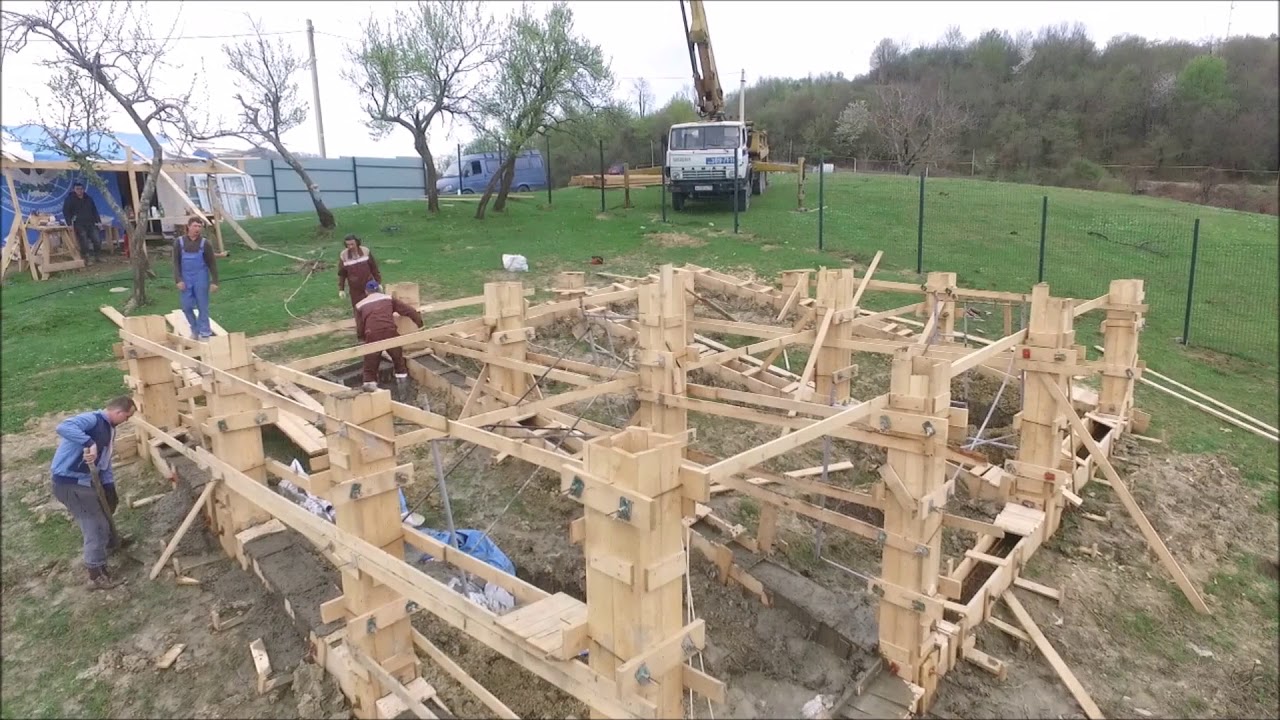

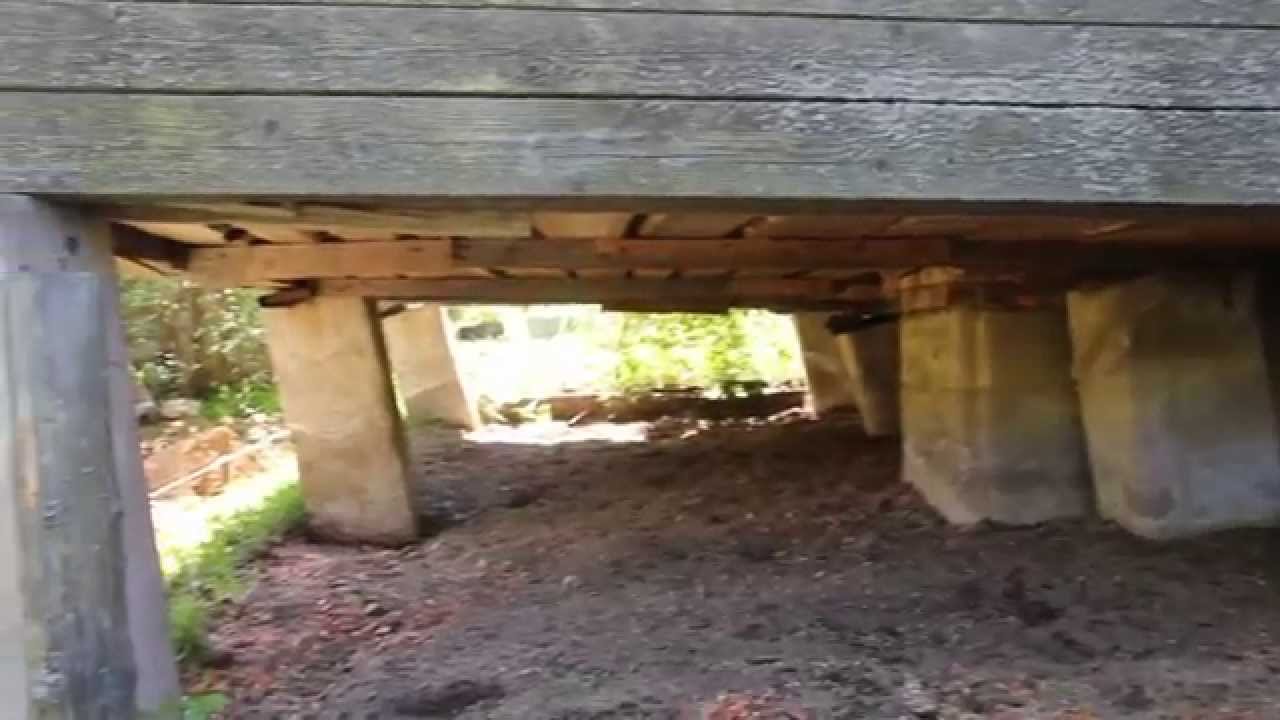

Столбчатый вид тоже подходит для устройства фундамента на склоне. Он предусматривает возведение столбов во всех углах. Однако нужно учитывать некоторые нюансы при его возведении: каждый столб должен подстраховываться опорной стеной, которая усиливает стойкость основания. Столбчатый вариант экономичен и надёжен, не требует дополнительной гидроизоляции. Но применим он только для деревянных или каркасных домов.

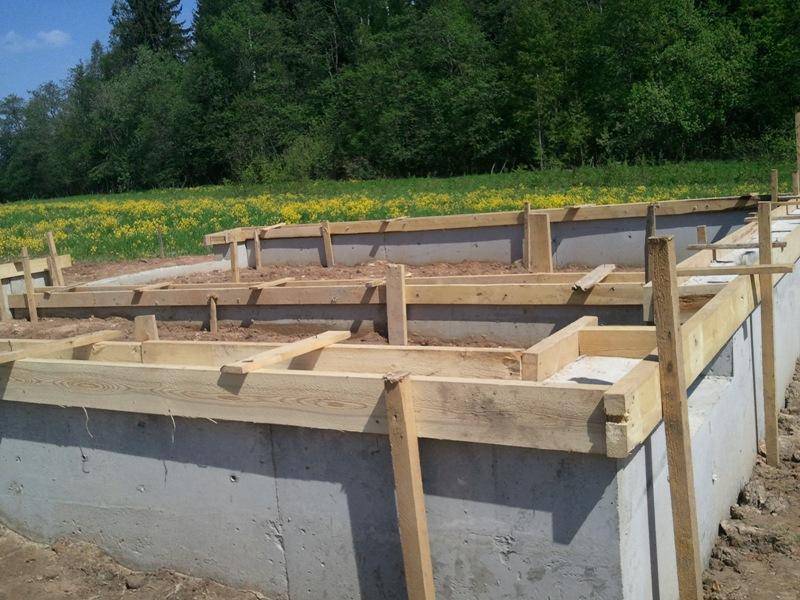

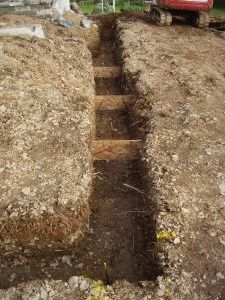

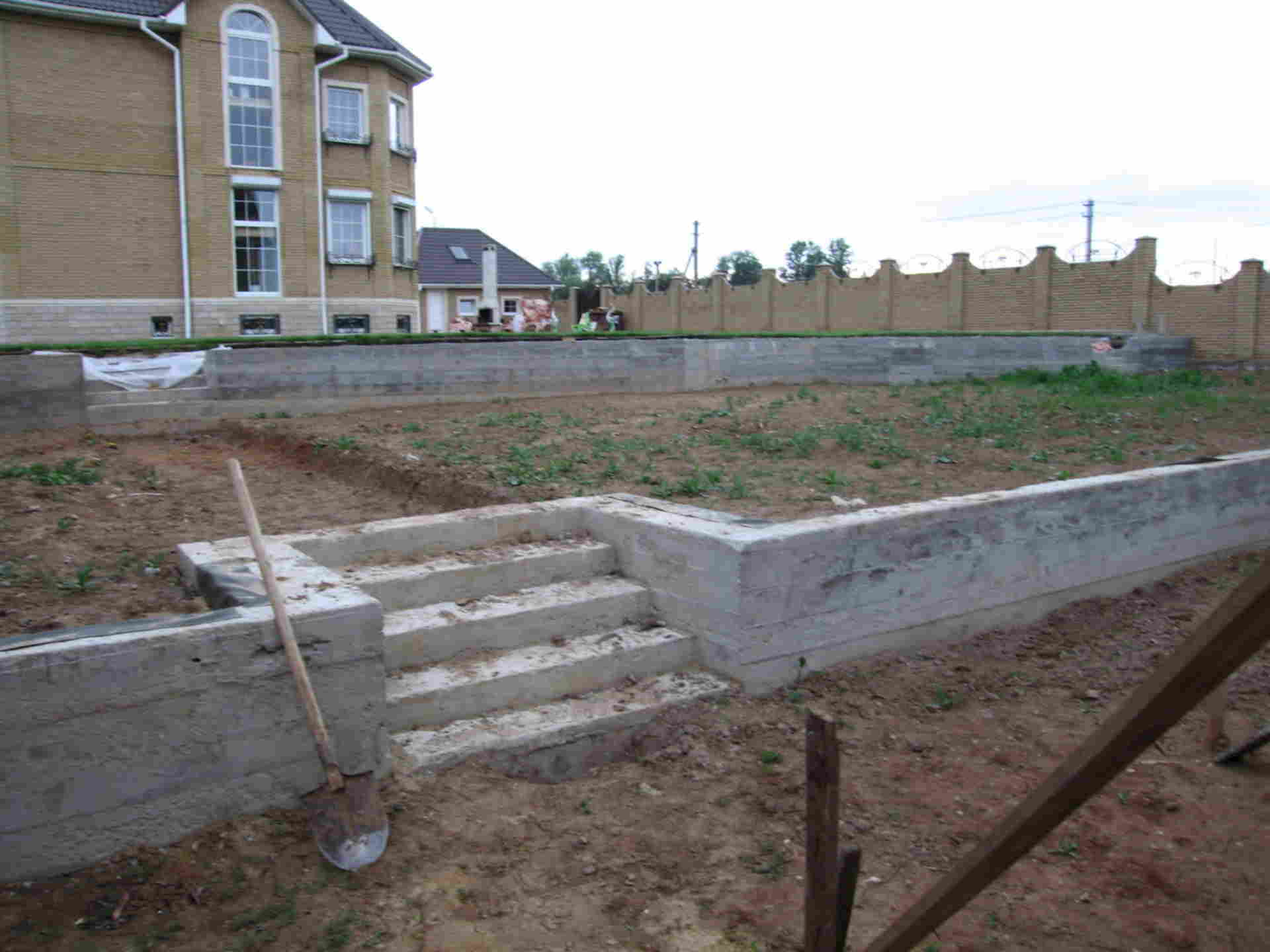

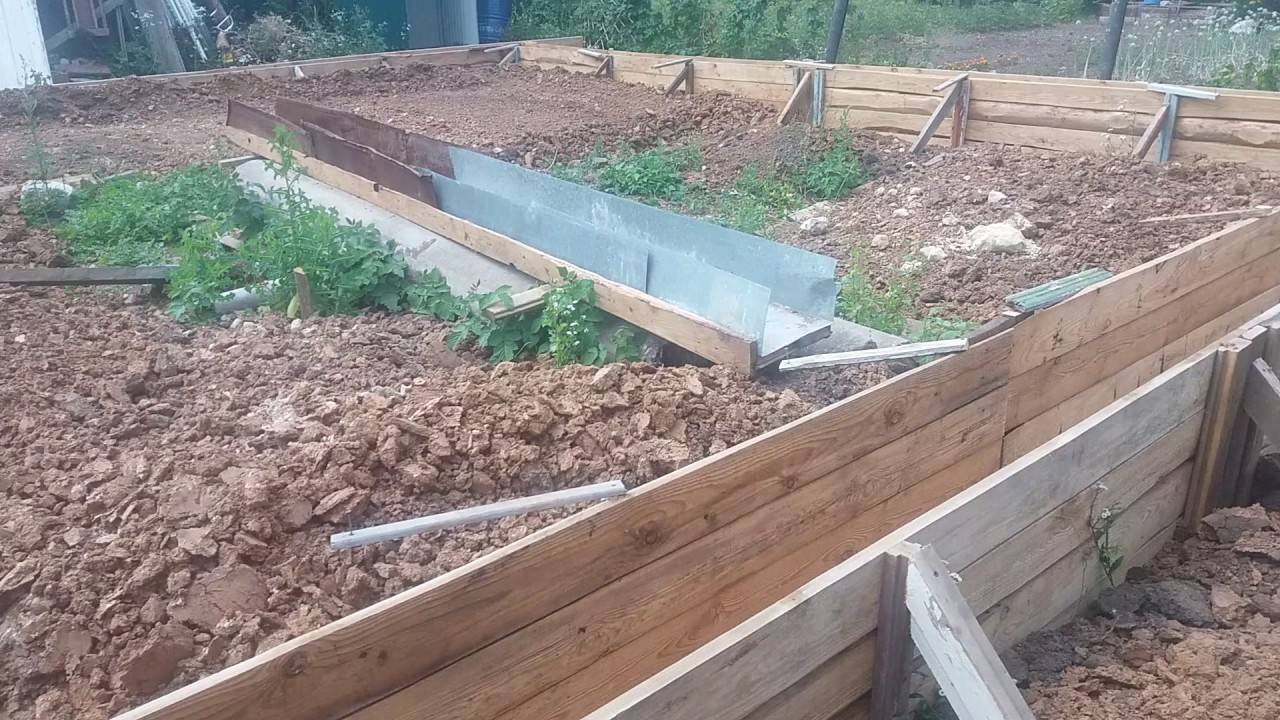

Ступенчатый фундамент имеет каскадное расположение в виде уступов. Он подходит для косогоров с большой крутизной, если выравнивание поверхности не может быть выполнено по каким-либо причинам. Общий уклон данного варианта полностью соответствует естественному уклону участка.

Заложение ступенчатого фундамента имеет вид классической бетонной ленты, сооруженной из разных по высоте ступенек.

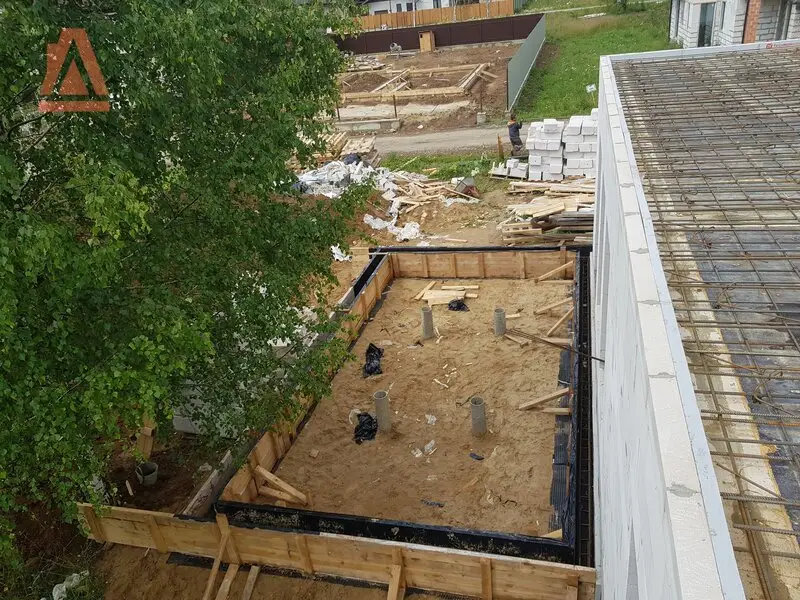

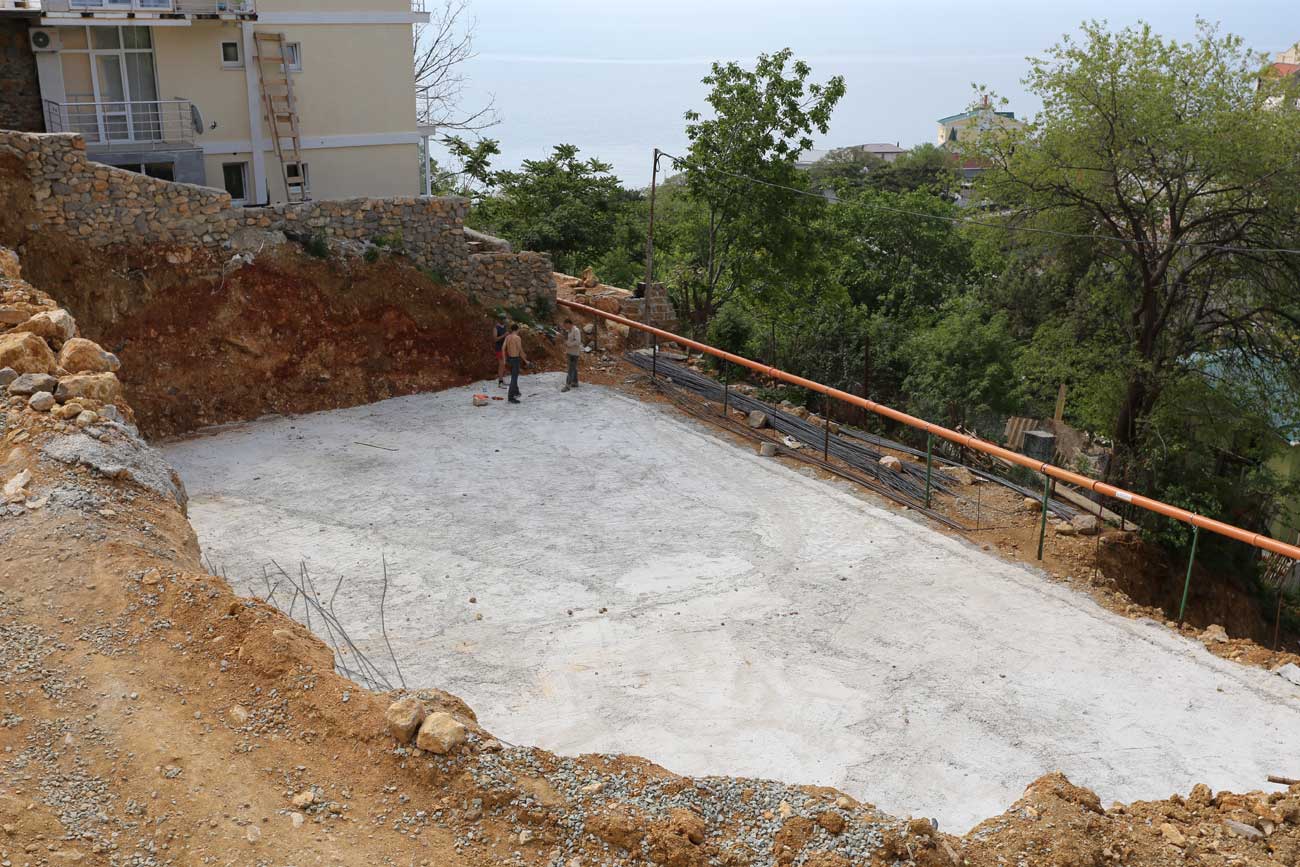

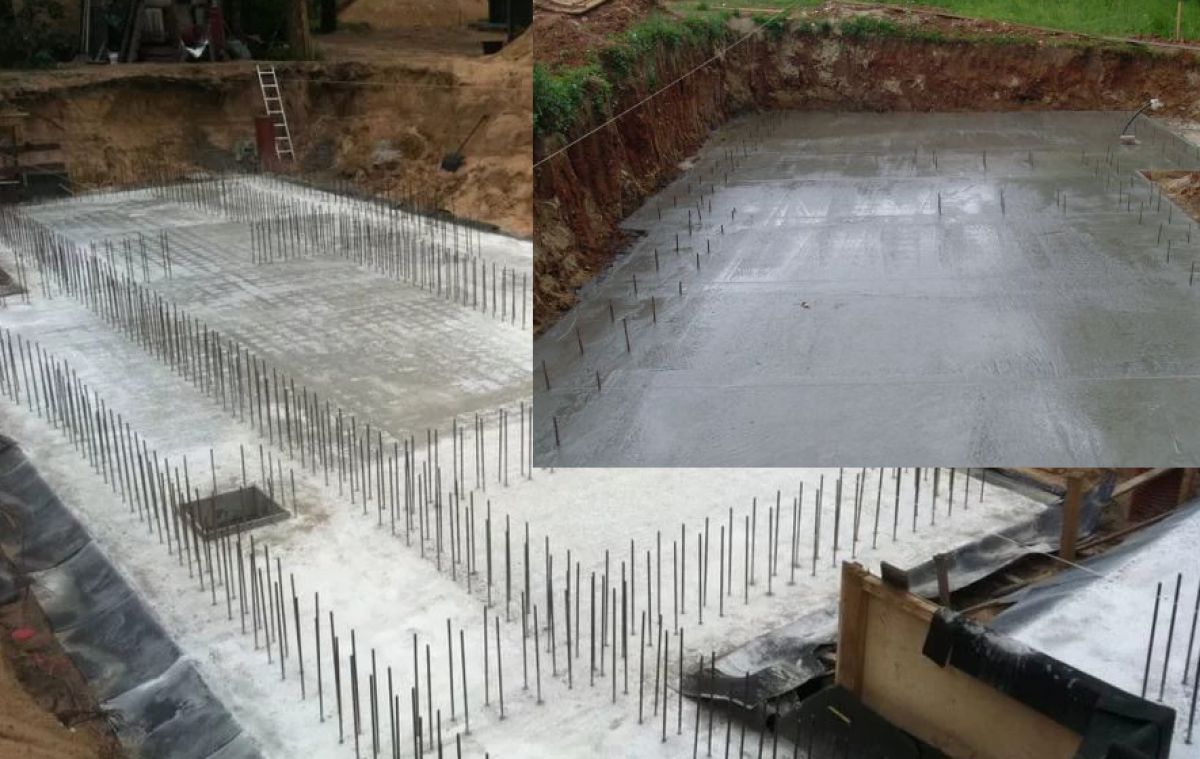

Плитный фундамент с перепадом высот на участке с уклоном – оптимальное решение для строительства домов и коттеджей из кирпича, газобетона и других материалов. Такой вариант основания обеспечивает надёжную опору для малоэтажных зданий и отличается особой долговечностью.

При строительстве плитного фундамента на небольшом заглублении создают сплошное основание из монолитного железобетона. Вес стен и кровли распределяется равномерно по всей поверхности основания. Такая конструкция сможет вынести любые перемещения грунта. Минус плитного фундамента – большие расходы на монтаж и материалы.

Как выбрать проект?

Плохо обдуманное строительство на склоне в итоге может обернуться обрушением грунта. Для вычисления нужных расчётов лучше пригласить специалистов.

Если угол наклона:

менее 3% – это ровная поверхность;
от 3% до 8% – малый уклон;
до 20% – средний уклон;
более 20% – крутой уклон.

В первых двух вариантах возможно возведение ленточного фундамента. При невозможности выровнять поверхность или увеличении угла наклона возводится ленточно-ступенчатый тип. При больших уклонах подходит только столбчатое основание. А вот свайный фундамент уместен для любых склонов.

Что касается типа грунта, то он подразделяется на:

хрящеватый – прочный грунт из песка, глины и щебня;
песчаный – легко пропускает влагу;
скалистый – самый прочный, при этом не пропускает влагу;
глинистый – легко вспучивается и промерзает.

Чем больше влаги в грунте, тем больше он пучится при замерзании, выталкивая фундамент из почвы. Поэтому при сложном грунте основание ставят ниже уровня промерзания.

При строительстве ленточного фундамента одна часть цоколя погружается глубоко в склон. Устройство подобного основания – затратное мероприятие, но если вы планируете возводить кирпичный или бетонный дом, то ленточный вариант будет самым лучшим выбором.

Свайный фундамент можно использовать для возведения любого типа постройки, будь то жилой дом, гараж или баня, а также при любых углах наклона. При таком варианте строительства основания использовать его можно будет в любых целях. Единственный недостаток свайного типа – невозможность возведения дома с подвалом.

Столбчатый вариант рекомендуется для подгородной местности. Подойдет он и для участка между холмами.

Также выбор типа фундамента зависит от того, хотите ли вы использовать цокольный этаж для обустройства подвала, винного погреба, жилой комнаты или гаража для экономии площади. Не стоит забывать и об удерживающих сооружениях. Они помогают предотвращать обвальные процессы при невозможности изменения рельефа поверхности. Такие конструкции для разного типа фундамента на неровной поверхности могут быть представлены в виде опорных плит и балок, свайных сооружений и столбов, контрфорсов и пломб, опоясок и облицовочных стен.

Как сделать?

Чтобы правильно установить фундамент своими руками, необходимо придерживаться определённой технологической последовательности.

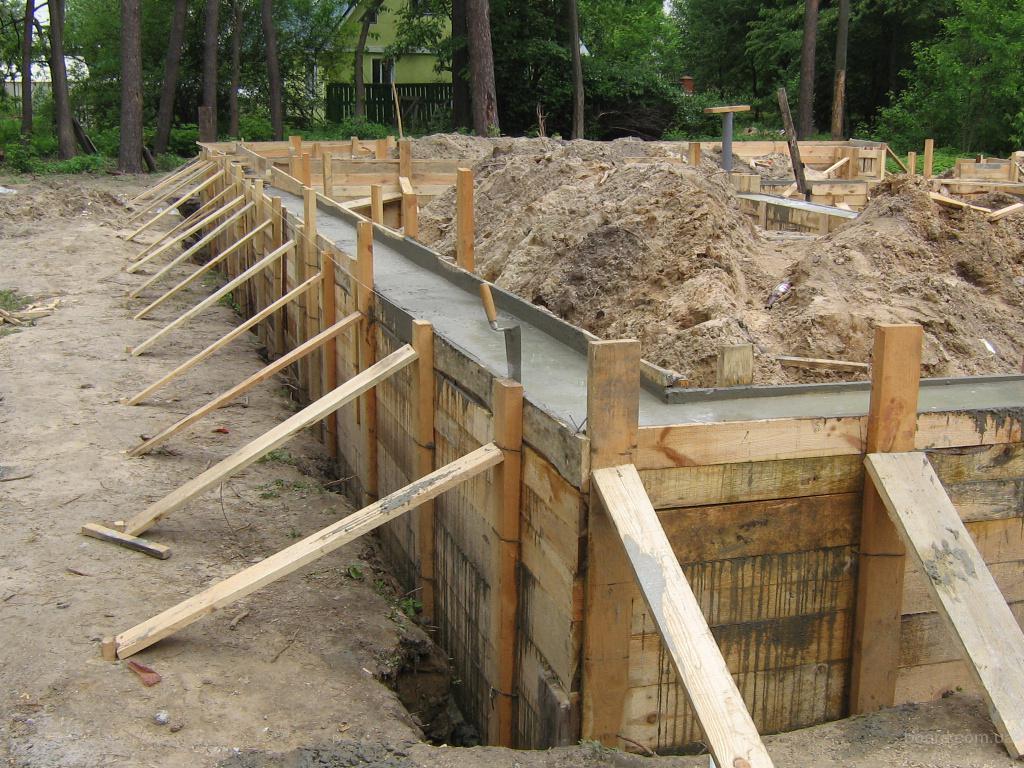

Если вы хотите построить дом из бетона или кирпича, идеальным вариантом будет выбор ленточного фундамента. Монолитный ленточный фундамент не требует больших сроков обустройства. К тому же, возведение ленточного основания на неровной поверхности не особо отличается от конструирования подобных построек на плоской земле.

Дно котлована должно быть строго горизонтальным. Перед заливкой на дно укладывается подушка из бетона или песка. Она необходима для того, чтобы снизить давление на грунт. Перед зашивкой устанавливается опалубка, возвышающаяся над уровнем грунта на высоту, равную параметрам цокольного этажа. Причём на уклонной части участка опалубка будет большей высоты. Далее укладывается арматура внутри фундамента. Затем необходимо залить бетон.

Заливать нужно непрерывно слоями по 20 см. При этом важно заранее правильно рассчитать объём бетона, который понадобится при монтаже.

Столбчатый фундамент подходит для легких частных домов. Он может быть изготовлен из монолитного железобетона либо бетонных блоков заводского производства. Рекомендуется соблюдать определенную пошаговую инструкцию.

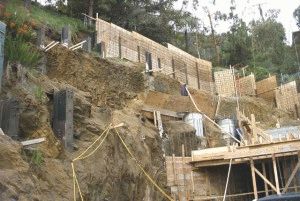

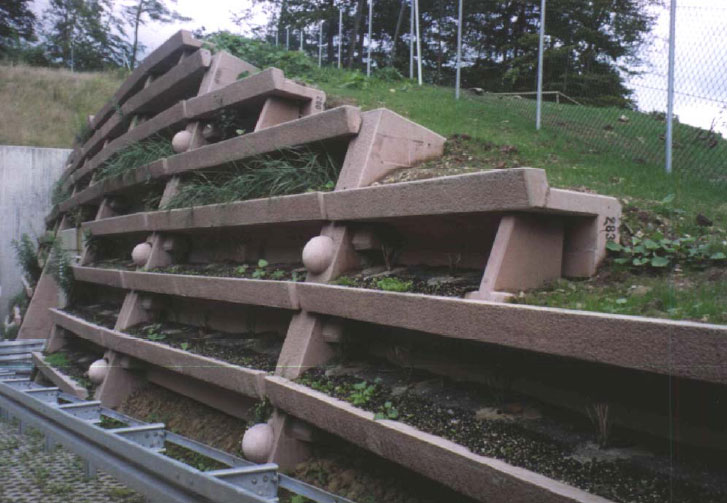

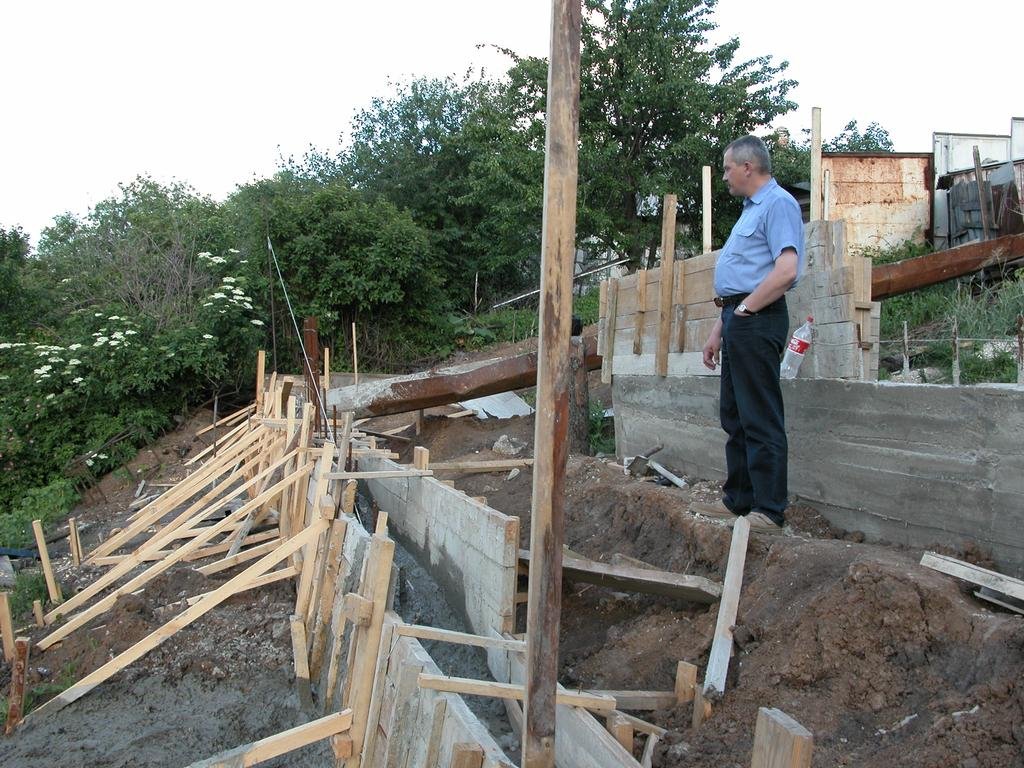

Для начала возводят подпорную стенку в верхней части участка.
Далее по той же схеме возводят подпорную стенку в нижней части.
Между подпорными лентами насыпают грунт с послойным уплотнением. Это позволит верхней площадке сдерживать обрушение грунта.
По периметру дома выполняют отрывку шурфов, размеры которых должны соответствовать параметрам столбов.
В шурфах изготавливают фундамент. При этом обрезы отдельных столбов должны быть тщательно выровнены по высоте.
Выполняют ростверк по обрезу фундамента дома.

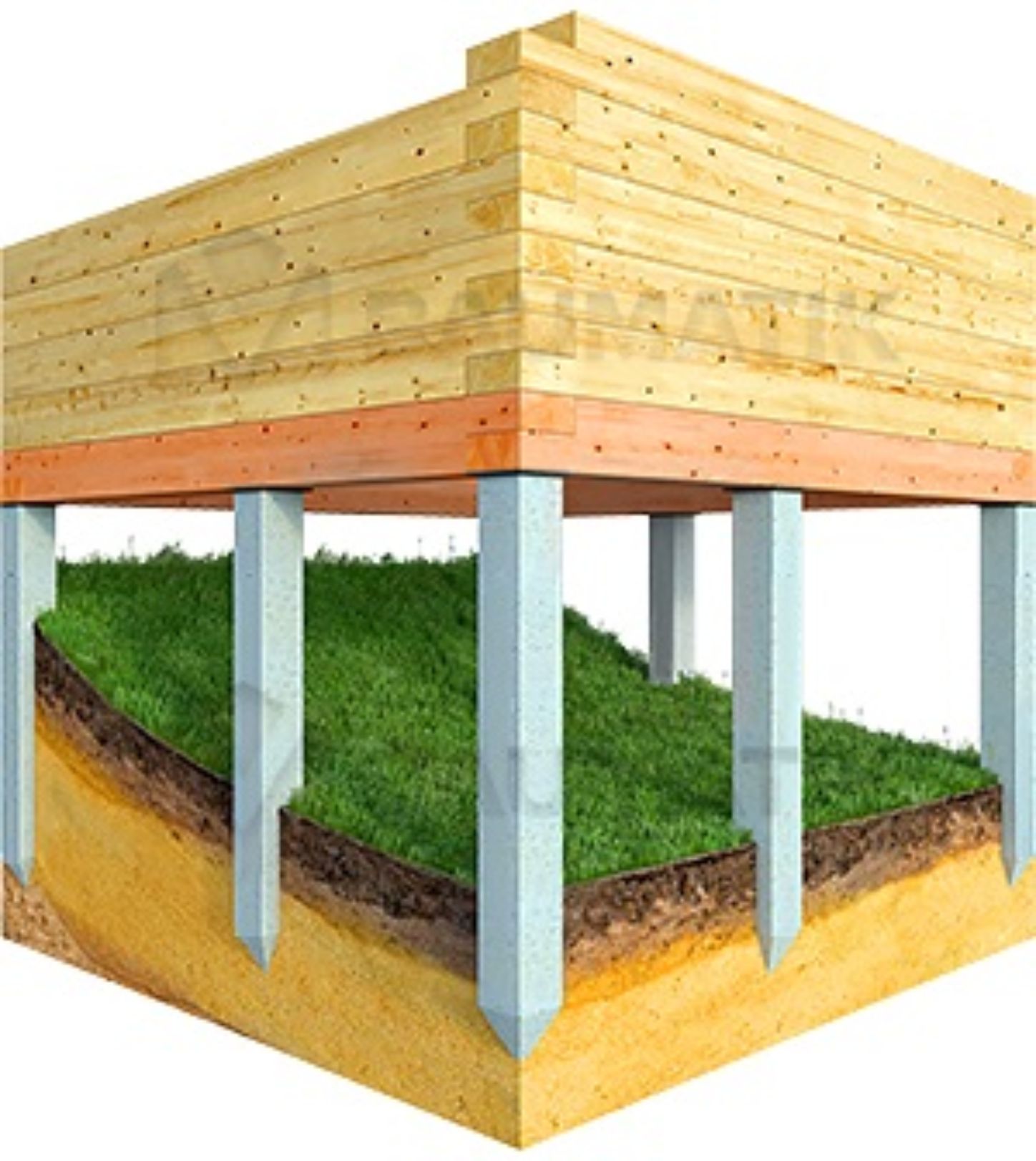

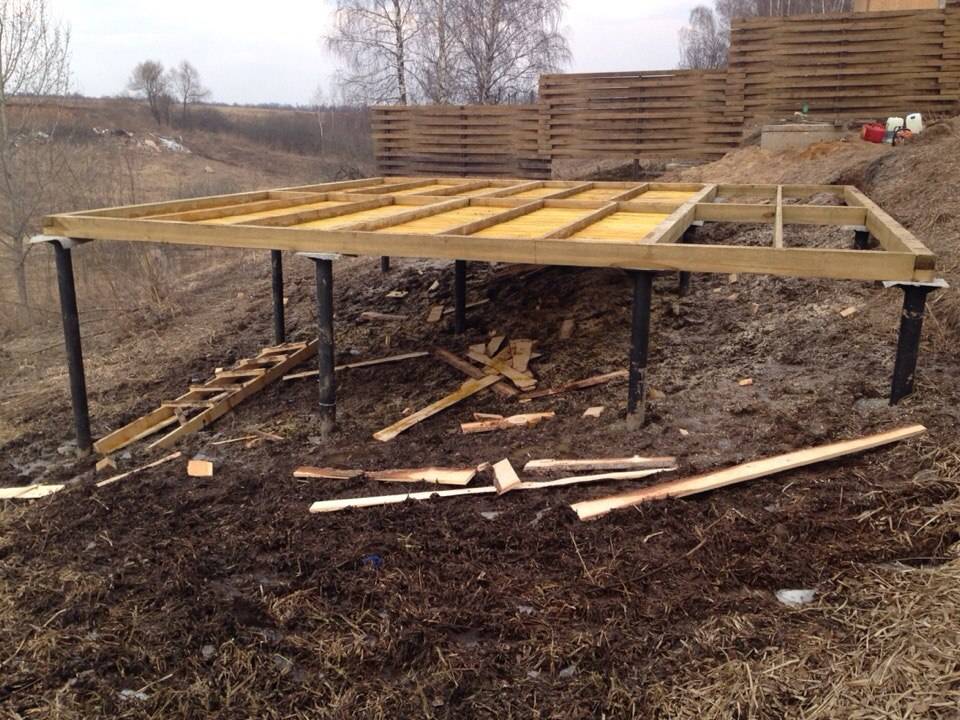

Свайный фундамент, который является наиболее экономичным, подойдёт для крутых откосов и неустойчивых грунтов. Сваи вкручиваются в землю таким образом, что их оголовки оказываются на одном уровне. Процесс также состоит из нескольких этапов.

В верхней точке заглубляется свая, видимая часть которой равна высоте цоколя по меньшему измерению.
Далее устанавливается следующая угловая свая, длина видимой части которой равно длине цоколя в большем обозначении.
Затем все свайные элементы устанавливаются так, чтобы верхняя точка каждого располагалась горизонтально.
Укрепить свайный фундамент можно с помощью железобетонных обойм, которые устанавливаются по всей длине свай.

Советы

Важно знать следующее.

Прежде чем приступать к строительству фундамента, убедитесь, что наклон участка – творение природы, а не возвышение, созданное искусственно человеком, свозившим на это место грунт или отходы.
Отдавайте преимущество южной и западной сторонам. В доме, построенном на одной из этих сторон, приятнее проводить время и любоваться красивыми закатами.
Подъезд к дому – важный момент возведения здания на склоне. При больших уклонах подъезд часто возможен только с одной стороны.
Позаботьтесь об инжеерных коммуникациях. Например, скважина для воды, расположенная внизу склона, потребует принять во внимание высоту дома, а также перепад по рельефу.

Главный вопрос, который также нужно продумать заранее – отвод талых вод, так как снеготаяние может привести к вымыванию грунта. Поэтому лучше установить водоотводы как с кровли, так и с других участков. Без устройства дренажа вам вряд ли удастся обойтись.
Растительность на участке поглощает лишнюю воду, а корнями укрепляют склон.
Проектирование будущего дома всегда начинайте с эскиза и схемы размещения объектов на участке. Это один из самых ответственных моментов в стройке. Обдумывая все нюансы, вы увидите свой будущий дом в деталях.

Нецелесообразно строить незаглубленные или мелкозаглубленные основания со стенами более 7-ми метров, так как лента может лопнуть в результате пучинистых явлений почвы.

О том, как построить дом на неровном участке, смотрите в следующем видео.

проекты домов с цокольным этажом, ленточный и ступенчатый варианты для участка с уклоном

Особенности

Возведение фундамента для дома на склоне – непростой процесс, требующий особого подхода и соблюдения технологий, ведь фундаментное основание является главной составляющей каждой постройки. Для покатой поверхности обычно выбирается ленточное, свайное или ступенчатое основание.

Стоит помнить, что фундамент на участке с уклоном не может быть выше, чем четыре его ширины. Перед строительством участок нужно поделить на квадраты и на каждом из них принять противооползневые меры.

Виды

Ленточный фундамент – одна из самых популярных конструкций на сегодняшний день. Однако специалисты советуют возводить такой вид основания только на склонах с минимальным уклоном. Также стоит учесть различные противопоказания геодезистов.

При строительстве плитного фундамента на небольшом заглублении создают сплошное основание из монолитного железобетона. Вес стен и кровли распределяется равномерно по всей поверхности основания. Такая конструкция сможет вынести любые перемещения грунта. Минус плитного фундамента – большие расходы на монтаж и материалы.

Как выбрать проект?

Решая, какой фундамент больше подойдёт для цокольного этажа на неровном участке, необходимо определить уровень перепада высот, а также произвести исследование типа грунта местности. Плохо обдуманное строительство на склоне в итоге может обернуться обрушением грунта. Для вычисления нужных расчётов лучше пригласить специалистов.

Если угол наклона:

менее 3% – это ровная поверхность;
от 3% до 8% – малый уклон;
до 20% – средний уклон;
более 20% – крутой уклон.

Что касается типа грунта, то он подразделяется на:

хрящеватый – прочный грунт из песка, глины и щебня;
песчаный – легко пропускает влагу;
скалистый – самый прочный, при этом не пропускает влагу;
глинистый – легко вспучивается и промерзает.

Столбчатый вариант рекомендуется для подгородной местности. Подойдет он и для участка между холмами.

Как сделать?

Чтобы правильно установить фундамент своими руками, необходимо придерживаться определённой технологической последовательности. Если вы хотите построить дом из бетона или кирпича, идеальным вариантом будет выбор ленточного фундамента. Монолитный ленточный фундамент не требует больших сроков обустройства. К тому же, возведение ленточного основания на неровной поверхности не особо отличается от конструирования подобных построек на плоской земле.

Заливать нужно непрерывно слоями по 20 см. При этом важно заранее правильно рассчитать объём бетона, который понадобится при монтаже.

Для начала возводят подпорную стенку в верхней части участка.
Далее по той же схеме возводят подпорную стенку в нижней части.
Между подпорными лентами насыпают грунт с послойным уплотнением. Это позволит верхней площадке сдерживать обрушение грунта.
По периметру дома выполняют отрывку шурфов, размеры которых должны соответствовать параметрам столбов.
В шурфах изготавливают фундамент. При этом обрезы отдельных столбов должны быть тщательно выровнены по высоте.
Выполняют ростверк по обрезу фундамента дома.

В верхней точке заглубляется свая, видимая часть которой равна высоте цоколя по меньшему измерению.
Далее устанавливается следующая угловая свая, длина видимой части которой равно длине цоколя в большем обозначении.
Затем все свайные элементы устанавливаются так, чтобы верхняя точка каждого располагалась горизонтально.
Укрепить свайный фундамент можно с помощью железобетонных обойм, которые устанавливаются по всей длине свай.

Советы

Важно знать следующее.

Прежде чем приступать к строительству фундамента, убедитесь, что наклон участка – творение природы, а не возвышение, созданное искусственно человеком, свозившим на это место грунт или отходы.
Отдавайте преимущество южной и западной сторонам. В доме, построенном на одной из этих сторон, приятнее проводить время и любоваться красивыми закатами.
Подъезд к дому – важный момент возведения здания на склоне. При больших уклонах подъезд часто возможен только с одной стороны.
Позаботьтесь об инжеерных коммуникациях. Например, скважина для воды, расположенная внизу склона, потребует принять во внимание высоту дома, а также перепад по рельефу.

Главный вопрос, который также нужно продумать заранее – отвод талых вод, так как снеготаяние может привести к вымыванию грунта. Поэтому лучше установить водоотводы как с кровли, так и с других участков. Без устройства дренажа вам вряд ли удастся обойтись.
Растительность на участке поглощает лишнюю воду, а корнями укрепляют склон.
Проектирование будущего дома всегда начинайте с эскиза и схемы размещения объектов на участке. Это один из самых ответственных моментов в стройке. Обдумывая все нюансы, вы увидите свой будущий дом в деталях.

Нецелесообразно строить незаглубленные или мелкозаглубленные основания со стенами более 7-ми метров, так как лента может лопнуть в результате пучинистых явлений почвы.

О том, как построить дом на неровном участке, смотрите в следующем видео.

Фундамент на склоне: подбор и монтаж подходящего типа основания

Одно из основных требований к закладке фундамента – ровная площадка под него. Дно траншеи или котлована промеряют гидроуровнем на соответствие горизонтали, в случае небольших перепадов подсыпают грунт. А как быть, если участок расположен в холмистой или гористой местности? Или на берегу водохранилища?

УКЛОНЫ ПОЧВЫ

Если уклон Вашего участка менее 3%, Вам несказанно повезло! Такая поверхность считается практически ровной, и может понадобиться только выравнивание и незначительное подсыпание грунта в низменных участках.
Уклон до 8% считается малым, его также можно выровнять. В этом случае можно построить цокольный этаж, расположив его непосредственно в склоне.
Уклон почвы от 8 и до 20% считают средним. Если склон превышает 10%, то на участке требуется возведение специальных конструкции и использование материалов, предотвращающих подвижек почвы.
А вот более 20% считается крутым и самым сложным уклоном для возведения фундамента. Для строительства дома на таком участке подойдут далеко не все проекты домов.

На участках с уклоном до 10% вполне возможно возведение ленточного фундамента. Если отсутствует возможность выравнивания участка или увеличении угла наклона строят ленточно-ступенчатый тип.

При средних уклонах от 8-10% рекомендуются отдать предпочтение столбчатому основанию или фундаменту на винтовых сваях.

Свайный фундамент используется абсолютно для любых склонов.

ВАЖНО!

Работы по устройству фундамента на склоне

При сравнительно небольшом уклоне всего участка технология создания основания ничем не отличается от классической, которая используется на горизонтальной площадке.

В противном случае мастерам предстоит реализовать ступенчатую ленту и соорудить несколько ленточных оснований для укрепления конструкции. Монтаж выполняется снизу вверх, каждая ступень возводится постепенно. Строители обеспечивают монолитность каждой ступени в отдельности, если нет возможности выполнить общую заливку бетонной смеси.

Глубина залегания фундамента должна на 50 см превосходить глубину промерзания грунта. В регионах, где отмечаются сильные ветра и регулярные заморозки, эта глубина должна быть увеличена на 2 – 2,5 метра. Специалисты рекомендуют возвышать верхнюю часть дома над землей, что позволит сэкономить тепло в зимний период времени.

Схематично работники нашей компании выполняют устройство основания по следующей технологии:

выполнение подробного расчета будущей конструкции, которая служит основанием для будущего дома;
создание траншей, которые выравниваются в горизонте;
слой гидроизоляции;
монтирование опалубки и мощного арматурного каркаса. Все заливается бетоном;
4 недели выдержка ленты;
укладка слоя утеплителя и гидроизоляции. Продолжение строительных работ – возведение ранее согласованных построек.

Если вы обратитесь за помощью к профессионалам, то сможете избежать проблем на каждом этапе создания фундамента на склоне. Наша компания гарантирует высокое качество выполнения строительства на дачном участке Санкт-Петербурга и привлекательную стоимость. Заказать выезд специалистов на место можно по телефону, указанному на сайте. Конечная цена работ, предъявляемая клиенту, будет полностью аргументирована.

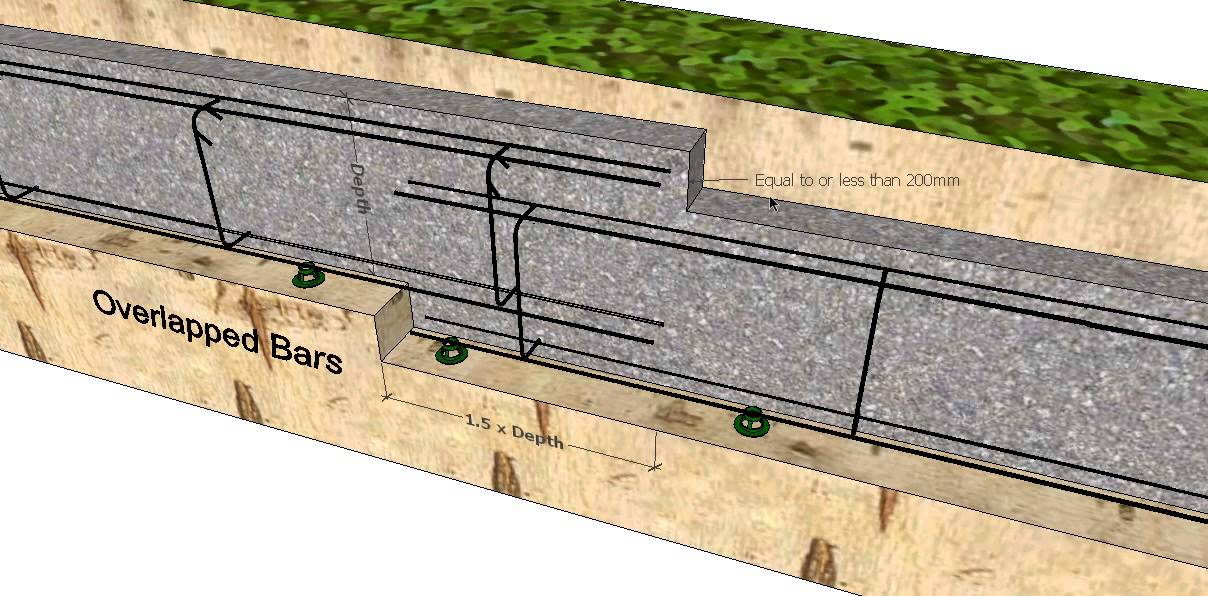

Ступенчатый цоколь

Конструкция с несколькими выступами. Погружается в полость земли. Назначение — преодоление высотных перепадов на строительной площадке. Цоколь используется на бугристой территории.

Заложение фундамента сводится к выполнению стандартной ленты из железобетона. Конструктивные элементы отличаются изменениями в форме идентичных по уровню высоты ступеней.

Различия между основаниями ленточного и ступенчатого типа, возводимыми на склоне:

обустройство котлована производится не по горизонтальной плоскости, а ступенями. Обеспечивается плавность перехода по высоте на самом сложном рельефе;
при создании опалубки, монтаж поперечных стенок реализуется с торцов ступеней;
металлический каркас армирования создается идентично конструкции ступеней;
заливка бетонного раствора производится поэтапно, начиная с нижней ступени.

Рассчитать проектную документацию фундамента сможет только мастер. Требуются знания, опыт. Выполняется определение глубины залегания подземных вод. Определяется тип грунта. Без геологического исследования выполнять ступенчатый цоколь не рекомендуется. Велика вероятность обрушения.

Кроме проекта строения, нужно соблюдать порядок выполнения строительных операций. Учитывать технологические особенности каждого этапа строительства.

ОСНОВНЫЕ ЭТАПЫ ВОЗВЕДЕНИЯ НАСЫПИ И ОСНОВАНИЯ ЗДАНИЯ

Рассматривая задачу создания фундамента дома на насыпном грунте, нагляднее и проще будет разделить ее на два основных этапа – отсыпка насыпи и непосредственно устройство фундамента дома.

Второй этап строительства заключается в устройстве фундамента на уже подготовленной насыпи. Он включает все работы связанные с постройкой опалубки, создания арматурного каркаса и бетонными работами.

Отсыпка насыпи и подготовка площадки

В целом весь процесс возведения фундамента на насыпном грунте можно представить в виде следующего алгоритма:

-выбор места размещения здания на площадке;

-оценка состояния земли на месте возведения здания, разведка поверхностных вод и глубины их залегания;

-оценка проекта здания и выбор типа фундамента для строительства;

-проведение работ по уплотнению верхнего слоя грунта;

-отсыпка насыпи и уплотнение ее поверхности, подготовка площадки;

-проведение разметки, проведение работ по усилению почвы на участке;

-работы по устройству основания здания.

В любом случае, перед началом работ проводится изучение всех особенностей участка строительства, и основное внимание при этом обращается именно на изучение грунтов.

Выбор фундамента для скального грунта

Скальный грунт является сплошным массивом, который обладает высокой прочностью и не размягчается под действием жидкости. Грунт никогда не сжимается и не подвергается промерзанию. Несущая способность грунта делает скалу надежным местом для постройки дома.

Узнайте какой фундамент можно использовать и как его заложить на скальном грунте.

Виды скальных грунтов и их характеристика

Существует три основные породы скального грунта:

Гранит – самый популярный материал, используется в строительстве и отделке. Отличается особой прочностью, долговечностью. Он образуется из изверженной магмы, которая залегает в глубине земной коры.

Песчаник – обмолочные зерна, связанные минеральным веществом, преимущественно цементом. Осадочная горная порода образуется при разрушении. Обладает высокой пористостью, применяется в строительстве как стеновой материал.

Известняк – осадочная горная порода, состоит из кальцита. Известняк не размывается водой и не деформируется при строительстве.

Достоинства и недостатки скального грунта

Достоинство скального грунта заключается в том, что скала служит крепким основанием для дома:

в составе скалы отсутствует песок и глина, что делает скальный грунт очень прочным;
скальный грунт не пропускает влагу и не является пучинистым;
в холодное время года исключено воздействие сил пучения на основание фундамента. Благодаря этому можно не опасаться движения почвы и фундамента, а также разрушения строения.

Недостаток скального грунта состоит в том, что из-за прочности породы очень трудна разработка скалы:

требует применения специальной техники;
не позволяет соорудить подвал и цокольный этаж;
проблематична подводка к дому коммуникаций и дренажной системы (водопровода).

Фундамент на скальном грунте может заглубляться не больше, чем на 50 см. Если есть вероятность бокового сдвига скалы, то потребуется разработка грунта для углубления фундамента.

Выбор фундамента для скального грунта

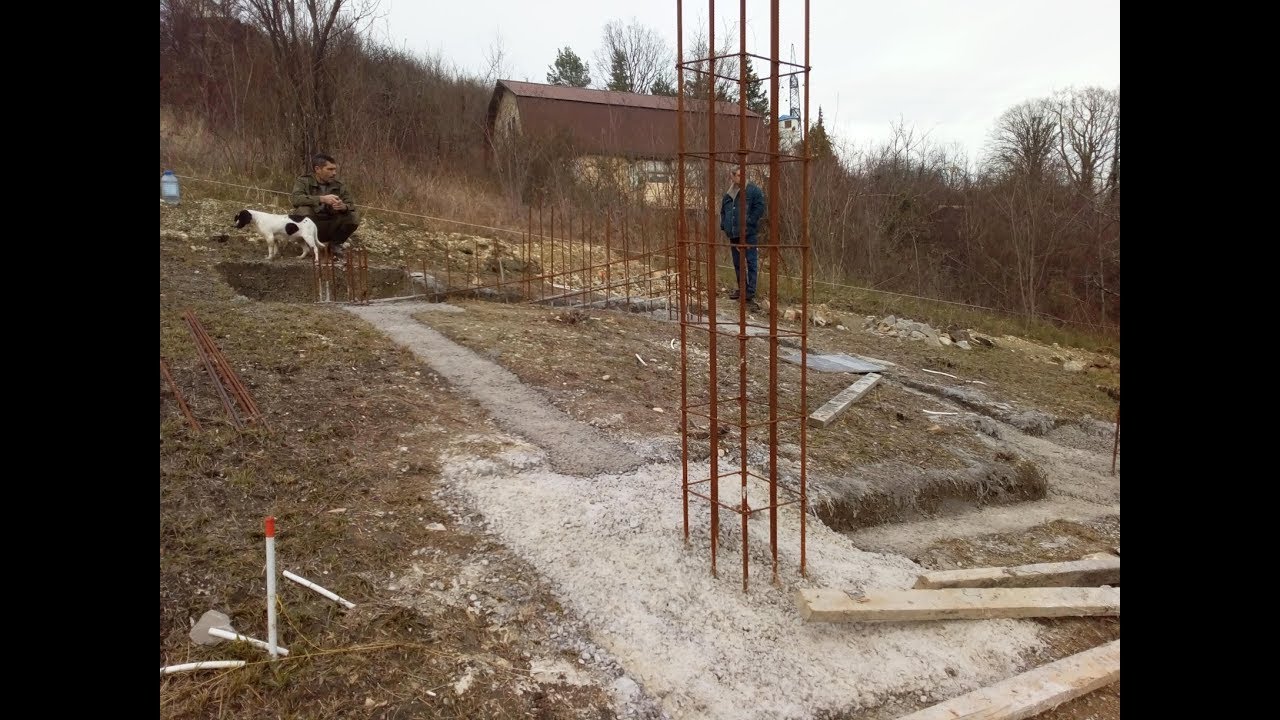

При заложении фундамента на скальном грунте используют ленточный или столбчатый фундамент.

Ленточный заглубленный фундамент на скале используется только в том случае, если скальный грунт не представлен сплошной скалой и возможно заложение фундамента на глубину 70-80 см. При использовании заглубленного фундамента необходимо сделать разработку грунта. Она включает в себя следующие процессы: выемка грунта, создание котлована под фундамент, выравнивание грунта на участке, рытье необходимых канав и траншей. После разработки грунта укладывают песчаную подушку глубиной 30 см. Далее, размещают слой гидроизоляции. Выполняют опалубку и армирование арматурными стержнями, которые обработаны антикоррозионной пропиткой. Опалубку производят из деревянных брусков, досок и фанеры. Опалубку выравнивают по горизонтали и вертикали. А затем готовую конструкцию заливают бетонной смесью и оставляют на две недели.
Мелкозаглубленный ленточный фундамент. Мелкозаглубленная лента укладывается на глубину 30 см. Отличие ленточного фундамента от мелкозаглубленного — в глубине заложения фундамента. Поэтому этапы возведения аналогичны, за исключением разработки грунта и укладки песчаной подушки. Если скальный грунт ровный и без резких перепадов в высоте, то армирование можно не делать. Песчаную подушку так же можно исключить.
Столбчатый фундамент – оптимальный выбор для скального грунта. Столбчатый фундамент с ростверком представлен опорами, отлитыми бетоном в углублениях.

Преимущества столбчатого фундамента:

быстрый срок изготовления;
небольшой расход материалов;
минимальная разработка грунта;
устойчивость на скале.

Устройство фундамента на скальном грунте

Перед тем, как начать работы по заложению фундамента, производят удаление слабых составляющих грунтовой основы и разметку участка. Выкапывают квадратные ямы 40×40 см на расстоянии 1,5 – 2 метров, в зависимости от веса здания. Песчаная подушка не применяется.
Устанавливают опоры, в виде готовых керамзитовых, фундаментных блоков. Можно сконструировать кирпичную кладку. В качестве столбов допустимо использование деревянных опор, но они не долговечны. Через 8 -10 лет древесина сгниёт и разрушится.
Опоры, размещённые в ямах, фиксируют ростверком из железобетона.
Если здание располагается в регионе повышенной сейсмоопасности, то вибрация от земли будет передаваться дому. Решить проблему поможет анкерная привязка к основанию скалы. Для этого, в скале разрабатывают отверстия и вставляют анкера, к которым привязывают армирующий пояс. Верхняя часть анкеров должна возвышаться на 20-30 см над поверхностью скалы.

Чтобы защитить строение от землетрясений, в фундамент монтируют антисейсмические пояса.

Благодаря своей прочности, скальный грунт будет надежным основанием для будущего строения. На таком грунте вы можете возвести почти все виды фундаментов. А возможность заложения фундамента на верхних слоях грунта позволит сэкономить время и материалы.

Зависимость технологии строительства от уклона

Сложность возведения здания на склонах (в большинстве случаев) будет зависеть от уклона. Ровной считается та местность, где уклон составляет не более 3%. Если уклон не более 8%, то он считается малым; если не более 20%, то это средний уклон; при уклоне в 20% и более поверхность является крутой.

Уклон до 8%. Местность с таким уклоном хорошо подходит для возведения загородных домов с цокольными этажами. Однако в процессе строительства выполняется подсыпка земли с грунтом с подгорной части, чтобы была возможность увеличить размеры террасы.
Уклон более 8%. В этом случае крайне удобно использовать естественную неровность местности для того, чтобы возвести цокольный этаж. Участок зачастую не выравнивают, а устраивают подземный этаж, как бы вырезая часть грунта из склона. Данный метод строительства очень хорош тем, чтобы можно сделать гараж с удобным подъездом. При реализации этого решения необходимо создать качественный гидроизоляционный слой на стенах, где они будут соприкасаться с землей. Лучше всего делать внешнюю гидроизоляцию. Также изоляция должна быть уложена под фундамент до его заливки.
Уклон более 15%. В этом случае необходимо дорабатывать проект здания, чтобы была возможность по максимуму использовать преимущества крутизны склона. К примеру, очень часто выбирается проект с многоярусной постройкой, а также с несколькими входами на отдельные ярусы. Помимо этого, крутой участок можно сделать относительно ровным, если расположить террасы на разных уровнях. Тогда одна часть здания, расположенная выше, будет выполнять функции первого этажа, а находящаяся ниже – цокольного этажа. Цокольный этаж здесь будет небольшим, поэтому зачастую из него делают гараж. При уклоне в 20% и более специалисты настоятельно рекомендуют использовать многоярусную планировку.

Виды ленточного фундамента

Существуют различные виды фундамента по технологии устройства (сборный и монолитный) и глубине залегания (заглубленный и мелкозаглубленный). Выбор конкретного типа осуществляется в зависимости от особенностей строения и преобладающей разновидности грунта на месте застройки.

Цельнолитой

Монолитный ленточный фундамент представляет собой железобетонную ленту, которая сооружается непосредственно на участке из бетона с предварительным армированием. При этом бетонную смесь важно залить за один прием для получения цельной высокопрочной бетонной конструкции.

Железобетонное основание способно воспринимать и равномерно распределять значительные нагрузки на грунтовое основание. Устойчивость к изгибающим нагрузкам обеспечивается выбором качественной арматуры подходящего сечения для армирования конструкции.

Сборный

Сборный тип ленточного основания строится из специальных фундаментных блоков – ФБС. Они изготовляются из бетона в заводских условиях, характеризуются высокой несущей способностью и прочностью. Строительство ленты выполняется методом кладки блоков на цементно-песчаный раствор. Данный фундамент обычно применяется в малоэтажном строительстве.

Рисунок 4. Схема сборного ленточного основания

Для повышения устойчивости сборных оснований применяются специализированные железобетонные подошвы ФЛ, которые укладываются на песчаную подушку, а уже поверх них выполняется кладка ФБС. Сверху блочного фундамента, как правило, сооружается армопояс, который позволяет увеличить прочностные характеристики конструкции и обеспечить ее целостность благодаря равномерному распределению нагрузок от проседание и подвижки грунта.

Мелкозаглубленный фундамент

МЗЛФ (мелкозаглубленный ленточный фундамент) закладывается выше уровня промерзания – глубина заложения в большинстве случаев примерно 200-500 мм от поверхности. При выборе этого типа основания необходимо предусмотреть качественное утепление как самой ленты, так и отмостки по периметру. Данное мероприятие существенно снизит разрушительное воздействие морозного пучения на железобетонную конструкцию.

Различают 2 вида МЗЛФ по конструкции:

Т-образного сечения;
классического прямоугольного сечения.

Лента Т-образного сечения характеризуется большей несущей способностью, но более трудоемкая в исполнении. Нижняя подошва работает на изгиб и увеличивает площадь опирания, а верхнее ребро воспринимает вертикальные нагрузки от вышерасположенных конструкций.

Рисунок 6. Ленточное основание Т-образного сечения

Лента прямоугольного сечения дешевле в устройстве за счет меньшего расхода материалов. На таком основании рекомендуется строить деревянные и каркасные дома. Для каменных строений применяются фундаменты с подошвой.

Рисунок 7. Схема ленточного фундамента прямоугольной формы

Также важно учитывать, что МЗЛФ подходит только для грунтов с уровнем расположения грунтовых вод не выше 1 м от поверхности земли.

Также есть еще одна разновидность ленточного фундамента – незаглубленный, который расположен на уровне земли. Однако такой тип особым спросом не пользуется и не подходит для полноценных домов, он может применяться исключительно для легких строений. Сооружается он только монолитным, так как даже при незначительных подвижках грунта конструкция из блоков ФБС может разрушиться.

Рисунок 8. Схема незаглубленного ленточного фундамента

Ленточный фундамент глубокого залегания

Заглубленное ленточное основание сооружается на 150-200 мм ниже глубины промерзания грунта. Также учитываются высота подвальных помещений (при их наличии), расположение пластов грунта с хорошей несущей способностью и уровень грунтовых вод.

Рисунок 9. Конструктивная схема заглубленного ленточного фундамента

При выборе важно учитывать геологические особенности местности – такое основание должно опираться на плотные слои грунта с достаточной несущей способностью. При обустройстве подвальных помещений нижний край стен должен находиться минимум на 200-300 мм ниже уровня пола подвала. Оптимальный уровень грунтовых вод – не выше, чем 500 мм до начала песчаной подушки. При устройстве качественной гидроизоляции и дренажной системы допускается сооружения фундамента этого типа и при более высоком расположении грунтовых вод.

Заглубленное основание тоже может выполняться с прямоугольным и Т-образным сечением. Первый вариант обычно используется в частном домостроении, второй – для строительства многоэтажных зданий. Строительство может осуществляться как по монолитной, так и по сборной технологии (из блоков ФБС).

Фундамент своими руками на склоне

Первый этап – определение несущей способности грунта. На твердых глинистых и ледниковых грунтах допустимый для строительства уклон – в пределах 70 градусов, на песчаных – до 30 и т. д. В зависимости от типа грунта и уклона выбирают подходящий фундамент, а также способ дренажа. Глубина зависит от уровня подземных вод. Этот же критерий определяет тип гидроизоляции.

Для ленточного фундамента предпочтительны почвы с небольшой глубиной промерзания (эту цифру для разных регионов берут из таблиц СНиП). При определении высоты ленты учитывают 0,5-метровый слой ПГС. Верхний срез ленты должен располагаться на одном уровне.

Ступенчатый фундамент выбирают, если перепады высот на участке больше трех метров. При этом способе неосвещенные нижние помещения (подвал, гараж) образуют стенки самого фундамента. Периметр «лестницы» на своем протяжении располагается на нескольких высотах, глубина залегания всех ступеней одинакова.

Свайный фундамент завершается в верхней части ростверком или плитами перекрытия. Ростверк (как и плиты) часто повышенный: на линии прилегания к склону высота минимальна, с противоположной – максимальна. Пространство под домом часто оставляют открытым, особенно если в сезон подтопления талая или дождевая вода поднимается высоко. Основные правила возведения:

Монтаж свайного фундамента начинается с устройства граничных поясов, верхнего и нижнего. От стройплощадки делают отступ около 20 сантиметров. Верхний пояс должен располагаться горизонтально, нижний – параллельно грунту.
Крепежные элементы свай стыкуют на их стволах. После погружения свай к ним приваривают обвязку (в этом качестве может использоваться профильная труба). Элементы обвязки соединяют между собой, на финишном этапе приваривают на углах фундамента.
В зависимости от уклона грунта сваи могут опираться на раскосы, расположенные диагонально. Нижней частью раскос соединяется со сваей, которая выступает из грунта меньше остальных. Верхней – к следующей свае по осевому направлению фундамента.

Обновлено:

Как выполнить фундамент на склоне

Фундамент на склоне для дома имеет ряд особенностей, учитывать которые необходимо еще на стадии разработки проекта. Сооружение подобного основания является сложной, но вполне посильной задачей для выполнения своими руками.

Такая конструкция должна быть не только прочной и надежной, опорная конструкция должна стать защитой дома от проседания, осыпания грунта или стекающей по склону дождевой воды.

Для того, чтобы успешно решить поставленную задачу, необходимо точно соблюдать технологию проведения строительных работ.

Какой вид фундамента выбрать

Для строительства дома в местности со сложным рельефом существуют несколько типов оснований. Фундамент на склоне необходимо соорудить так, чтобы он мог выдержать плохие погодные условия и большие нагрузки. Наиболее подходящими признаны:

свайный;
свайно-винтовой;
столбчатый.

Плитный фундамент может быть использован при строительстве на сложном грунте, но при отсутствии значительного уклона поверхности.

По мнению ведущих специалистов, строительство дома на склоне требует сооружения свайно-винтового или свайного основания.

Сделать такой фундамент на склоне своими руками довольно просто, но необходимо уделить особое внимание его заглублению и правильно созданной, сделанной строго по уровню плоскости.

Свайное основание надежно стоит на склоне за счет значительного заглубления

Сваи, оснащенные лопастями, вкручивают на определенную глубину, которая во многом зависит от качества и особенностей грунта. Нужно точно определить глубину залегания грунтовых вод и с особым вниманием отнестись к изменению крутящего момента во время вкручивания свай.

Для того, чтобы свайно-винтовое основание дома было прочным, его после установки скрепляют, используя балки или железобетонную конструкцию. Ростверковый крепеж повышает долговечность и надежность такого остова дома.

Использовать для сооружения свайного основания можно сваи, изготовленные из металла или железобетона. Такой конструкции не страшно промерзание грунта.

Столбчатый фундамент под склоном является не менее надежным сооружением. Это связано с тем, что габариты каждого столба, его высота и сечение выбираются в зависимости от особенностей участка, на котором ведется строительство.

Как и свайный опорный остов дома, эта опорная конструкция отличается высокой прочностью и надежностью. Кроме прочих особенностей, столбчатый остов относится к числу наиболее экономичных.

Столбы строят самостоятельно, определяя их количество в зависимости от площади будущего дома.

Дома, возведенные на столбчатом или свайном основании, не могут быть оборудованы подвальным помещением. Нельзя строить здания на таких фундаментах и в местности, отличающейся высоким уровнем залегания грунтовых вод.

Столбчатое основание из труб на склоне является устойчивым и надежным

Столбчатый фундамент под склоном может быть сделан:

Возможно строительство дома, в качестве основания которого будет возведена опорная конструкция ленточная или плитная. При сооружении плитной используется особая технология, в соответствии с которой данный фундамент здания на склоне, точнее его нижняя часть или подошва, схожа с лестницей. Такое основание называется лестничным плитным остовом.

Особенности строительства

Приступая к выполнению работ, связанных со строительством дома на склоне, фундаментом которого будет свайная конструкция, необходимо ознакомиться с соответствующими документами, регламентирующими выполнение расчетов.

Рекомендуем посмотреть видео, как производится монтаж свайного основания, являющегося самым популярным для наклонных территорий.

Теперь можно приступать к армированию и заливке их бетоном. Когда бетон наберет прочность, сооружают ростверк, для которого используют швеллера или брус. Наибольшей прочностью отличается железобетонная конструкция для ростверка.

Другой вариант свайного фундамента – буронабивные сваи. В этом случае необходимо абсолютно точно определить горизонт и после заливки арматурных каркасов, установленные в пробуренные скважины, дождаться пока бетон наберет прочность.

При сооружении данной конструкции позаботиться о наличии уширения в области подошвы каждой сваи фундамента. Это в несколько раз повышает несущую способность и предотвращает выдергивание свай из грунта.

Особенностью столбчатой опоры можно назвать ее неспособность стать прочной основой для массивных зданий. Она отличается низкой несущей способностью. Разработка проектов таких конструкций ведется в соответствии с СП и СП 50-101-2004.

Посмотрите видео, как производится строительство столбчато-ленточного основания на наклонной поверхности.

Строительство плитного основания на склоне требует более тщательной подготовки. Конструкция врезается в склон, а перед ней выравнивается основание, на котором будет расположена непосредственно плита. Плитный фундамент отличается высокой несущей способностью, более прост в заливке и обладает высоким уровнем устойчивости при возведении на пучинистых грунтах.

Ленточный фундамент на склоне

Ленточный фундамент – самая привычная разновидность возводимых оснований при строительстве зданий, который сооружают самостоятельно. Его можно залить и на уклоне, но необходимо учесть следующий нюанс: высота цоколя в самой низкой его точке не должна превышать четырёх значений его ширины. Чем уклон круче, тем выше будет основание, тем оно должно быть шире, и тем больше затрат на опалубку и бетонирование.

Устройство конструкции фундамента на участке с уклоном

Относительную простоту сооружения этого вида подстенка можно отнести к преимуществам. С небольшими затратами такой вид основания можно соорудить на участке с небольшим уклоном, под гараж или фундамент для бани. При значительном крутом склоне такое устройство будет связано со значительными трудностями.

большие затраты на опалубку и заливку: уже метровая высота основания для дома приведёт к удорожанию строительства почти вдвое;
значительный объём земляных работ;
мелкозаглубленные конструкции использовать очень затруднительно, а порой просто невозможно.

Оправдывают себя эти затраты, если высокие стены заливки планируется использоваться для того, чтобы в подвальном помещении оборудовать мастерскую, гараж, баню. В этом случае экономится место и средства для сооружения этих или других подсобных помещений.

Схема для постройки ленточного фундамента на участке с уклоном

Особенности возведения ленточного прямого фундамента под уклоном:

Часть склона для верха подстенка срезается ровно под прямым углом и обустраивается подпорная стенка, которая будет верхней частью периметра будущего цоколя.
Обычным способом монтируется опалубка, нижняя часть которой разницей в высоте горизонтально уравнивается с подпорной стенкой.
Закладка арматуры, заливка бетоном не отличается от аналогичного процесса на ровной местности.
Для полного застывания и усадки фундамента отводится примерно месяц, после по уклону под нижней стенкой сооружают опорную насыпь для выравнивания разницы высот.

Как залить фундамент на неровном участке – принципы возведения и важные факторы

Устройство фундамента на участке с неровной поверхностью сопряжено с определенными трудностями. Прежде всего, для правильного расчета и проектирования основания дома потребуется геодезическая съемка стройплощадки, выявляющая степень уклона участка, и инженерно-геологические изыскания, определяющие состав разрабатываемых грунтов. Экономить на проведении таких работ не стоит, хотя они и ведут к немалым дополнительным финансовым затратам.

Специфика уклона

Горизонтальные и идеально ровные участки для строительства вообще найти практически невозможно. Уклон до 3% включительно (перепад максимум 3 сантиметра для каждого метра длины) вообще не считается – такой участок называют горизонтальным. Когда же процент уклона больше указанного значения, можно уже говорить о наклоне.

Если высота в нижней точке фундамента в 4 раза больше ширины ленты, то уклон считается предельным.

И сплошную ленту в таких случаях лучше не строить – более актуальна ступенчатая методика. Ступенчатый фундамент тоже предполагает свои ограничения: длина горизонтальной ступени должна составлять минимум 60 сантиметров, ее высота не может быть меньше 30 сантиметров. Каждая последующая ступень должна перекрывать нижестоящую в конструкции на двойную ширину всей ленты либо минимум на 30 сантиметров.

Ленточный фундамент на склоне, уклоне

Если мы говорим о ленточном фундаменте, его можно сделать для любого здания и в условиях любого рельефа, однако стоит иметь в виду некоторые особенности, если у вас на участке красивый склон в который хочется вписать не менее красивый дом.

Бытует мнение, что для склонов лучше свайные, или иные основания, т.к. ленточный фундамент обойдётся гораздо дороже. Это не так, поскольку если возникла необходимость построить дом на уклоне, специалисты компании «Проект» понимают, что необходимо сделать, чтобы дом получил качественный фундамент. Кроме того, при устройстве свайного фундамента в наших климатических условиях пол будет «холодным» и потребует дополнительных мер по теплоизоляции. Не стоит забывать, о том, что для капитальных строений ничего лучше ленточного фундамента пока не придумано.

Итак, что нужно учесть при выборе варианта, какой фундамент станет основой вашего дома:

качество и особенности грунта, крутизна склона, количество осадков в том регионе, где будет дом;
оценить возможность сползания грунтов и глубину промерзания;
необходимость устройства подпорной основы в нижней части ленточного фундамента на склоне;
необходимость и возможность использования дополнительных помещений цокольного этажа, которые даёт наличие данного рельефа.

После того, как исходные данные получены (причем от специалистов!), необходима схема склона, углы крутизны и правильно вписанный в склон цокольный этаж, на котором будет строиться дом. Вариантов два:

выемка грунта для создания ровной площадки, по периметру которой с учётом глубины промерзания будет заливаться основание;
создание ступенчатого ленточного фундамента на уклоне с опусканием к нижней части склона с перевязкой арматурой всех «степеней» и созданием ровного основания для выкладки стен.

Первый вариант потребует большего объёма земляных работ, но позволит получить дополнительный объём нижних помещений, меньших затрат на траншеи и небольших затрат непосредственно на ленту фундамента. Кроме того такое решение позволит «опереть» дом на плоскую площадку и исключить возможность его «сползания», даже при неустойчивом грунте.

Второй вариант предпочтительнее в случае устойчивых склонов и отсутствии необходимости устройства дополнительных помещений. Вы просто делаете надёжно закреплённые «ступеньки», которые спускаются по уклону и служат опорой для стен дома.

Какой бы вариант вы не выбрали, обратите внимание на дренаж (водоотвод) и гидроизоляцию ленточного фундамента. Кстати укоренившееся мнение о сложности с водоотводом домов на склоне в целом неверно. Специалисты нашей компании не раз успешно решали такие проблемы, а естественный уклон только способствует эффективному отводу излишка воды и фундамент осушается даже лучше, чем стоящий на ровном месте. Наша компания давно работает в Москве и Подмосковье, имеет большой опыт с работами на рельефных участках, поэтому построенные нами дома стоят долгие годы, не сползая и не разрушаясь. На участках сложного рельефа мы рекомендуем использовать смешанные способы устройства ленточных фундаментов на склоне, и практика показала, что такой подход является не только надёжным, но и гораздо менее затратным. Ведь мы умеем учесть не только продольный, но и поперечный уклон, который создаёт свои сложности, без учёта которых невозможно построить надёжный ленточный фундамент. А мы имеем огромный опыт в работе с такими участками, используя комбинированные подходы, и рассматривая каждый дом индивидуально.

А ещё мы гордимся тем, что профессионалы. Мы знаем, что наши цены невысоки и сбалансированы, а качество — наша отдельная гордость. Поэтому если у вас участок со сложным рельефом – не спешите его «выравнивать», обращайтесь к нам и может быть, вы согласитесь, что красивый дом на склоне, станет не только предметом зависти соседей, но и очередным объектом, которым и мы будем гордиться вместе с вами.

Фундамент на склоне

Ленточный фундамент на склоне должен отличаться надежностью, быть устойчивым к воздействию грунтовых вод и осыпанию грунта. Возведение конструкции на уклоне с разной высотой имеет свои особенности и нюансы, которые стоит учесть на этапе проектирования. Наши специалисты рекомендуют учесть следующее:

необходимость получения ровного среза части склона на участке;
необходимость возведения подпорной стенки;
монтаж арматурного каркаса;
бетону дают месяц, чтобы он полностью застыл;
уровень залегания грунтовых вод. Большое значение уделяется составу грунта, для чего проводятся геодезические изыскания. Это важный этап, так как от этих параметров зависит тип обустройства гидроизоляции;
выполнение эффективного дренажа, который позволит своевременно отводить излишнюю влагу;
уклон для песчаного типа почв в 30 градусов, а для глинистых – не более 70, является оптимальным для выполнения работ по устройству конструкций для будущих строений.

На дачном участке со склоном можно устраивать только разрешенные типы основания:

ленточный;
свайный;
столбчатый;
плитный;
комбинированный.

Выбор конкретного типа основания напрямую зависит от условий его создания и финансовых возможностей клиента.

Получить консультацию

Работы по устройству фундамента на склоне

Схематично работники нашей компании выполняют устройство основания по следующей технологии:

выполнение подробного расчета будущей конструкции, которая служит основанием для будущего дома;
создание траншей, которые выравниваются в горизонте;
слой гидроизоляции;
монтирование опалубки и мощного арматурного каркаса. Все заливается бетоном;
4 недели выдержка ленты;
укладка слоя утеплителя и гидроизоляции. Продолжение строительных работ – возведение ранее согласованных построек.

Ленточный фундамент на склоне схема

Как сделать ленточный фундамент на склоне своими руками – пошаговая инструкция

Ленточный фундамент на склоне сооружают в ситуациях, когда здание приходится возводить на неровной местности, где есть холмы, горы, бугры, сильные перепады и т.д. без возможности их выровнять. Так, если незначительные неровности можно подсыпать и ровнять путем снятия грунта, то участки с большими уклонами требуют создания соответствующего проекта и серьезного внимания к выбору фундамента.

От правильности выбора типа фундамента в таком случае будут зависеть качество опоры здания, его надежность и прочность, долговечность. Фундамент ленточного типа идеально подходит для строительства зданий из бетона и камня. В современном строительстве применяют несколько видов фундаментов, что дает возможность выбрать подходящий вариант для любой местности и проекта.

Особенности закладки фундамента на склоне

Ленточный фундамент на участке с уклоном должен быть основательным и надежным, не разрушаться грунтовыми водами, быть неподверженным осыпанию грунта. На неровном участке возводить здание более сложно, чем на ровной строительной площадке, поэтому все технические расчеты нужно выполнять заранее.

Необходимость ровного среза части склона под углом 90 градусов для верха подстенка, создание подпорной стенки, которая выступит верхним элементом периметра будущего цоколя
Монтаж опалубки обыкновенным способом, но с уравниванием нижней части по горизонтали с подпорной стенкой
Создание арматурного каркаса и заливка бетона выполняются по обычной схеме
До полного застывания бетона и его усадки выжидают минимум месяц, потом по уклону, непосредственно под нижней стенкой строят опорную насыпь, чтобы выровнять разницу высот
Обязательный учет таких важных параметров: при строительстве на склоне обязательно изучают и вводят в расчеты угол склона, состав грунта (влияет на уровень заглубления конструкции, особенности создания дренажной системы), уровень залегания грунтовых вод (необходимость и тип обустройства слоя гидроизоляции)
Дренаж нужно выполнять обязательно, так как самая главная и распространенная причина порчи фундамента – это вода, поступающая сверху и постепенно подмывающая основание сооружения
Необходимость проведения профилактических мер для укрепления площадки – насаждение растений с развитой корневой системой, укрепление уклона механическим методом (по склону вкапываются специальные распорки)
В соответствии с установленными нормами оптимальным считается уклон в 27-31 градусов для грунтов песчаного типа и до 70 для грунтов глинистых

Какие виды подходят для склона

Выбирая тип основания для будущего здания, нужно правильно выбрать тип фундамента. Сегодня в строительстве используют несколько видов оснований, каждый из которых отличается своими особенностями, преимуществами и недостатками.

Оптимальные типы фундамента для уклона:

Ленточный фундамент – наиболее распространенный вариант, надежный и долговечный, простой и быстрый. Требует подсыпания, хотя бы минимального выравнивания рельефа, подходит больше для склонов с небольшим уклоном или там, где другой выбор не актуален (тогда выбирают ступенчатый ленточный тип, который демонстрирует большую стойкость к нагрузкам и прочность).
Столбчатый фундамент – при обустройстве конструкции на уклоне обязательно подстраховывают каждый столб опорной стеной, повышающей стойкость основания к поперечным деформациям. Подходит для возведения каркасных и деревянных зданий.
Плитный фундамент – предполагает выполнение особого армирования, которое задерживает грунт в процессе перемещения. Редко применяется для склонов, так как требует выполнения масштабных работ, выравнивания площадки, обходится недешево.
Свайный фундамент – подходит для всех типов построек, для самых крутых склонов. Практичный и эффективный вариант, но требующий привлечения специальной тяжелой техники. Конструкция получается надежной и долговечной, экономичной. Сваи делают из металла, дерева, железобетона, любого размера и формы.
Комбинированный фундамент – когда сооружают по несколько элементов свайного и ленточного основания, к примеру.

Рассматривая столбчатый или ленточный фундамент, обычно выбирают последний ввиду простоты и дешевизны сооружения, хорошего качества основания.

Монолитные конструкции демонстрируют лучшую устойчивость к осевым растягивающим нагрузкам и несущую способность. Обычно выбирают заглубленный тип, который выдерживает сдвиги грунта и пучения, когда на почву вокруг дома влияют перепады температур. Глубина погружения тем больше, чем больше угол наклона.

Подходит ли ленточный фундамент для установки на склоне

Ленточный фундамент – простая и привычная конструкция, которую можно сделать самостоятельно. Для склона данный тип основания также подходит, но требует учета такого нюанса: в самой низкой точке высота цоколя не должна быть выше больше, чем в четыре раза его ширины. Чем более крутой уклон, тем более высоким и широким должно быть основание, что пропорционально повышает расходы на монтаж опалубки, приготовление раствора и заливку основания.

Так, метровая высота основания повысит стоимость строительство почти в 2 раза из-за существенного объема земляных работ. Такие расходы оправданы, если в подвале планируется оборудовать полезное помещение. Тогда затраты окупятся комфортом в эксплуатации и возможностью по максимуму использовать площадь.

Достоинства и недостатки

К недостаткам данного типа основания можно отнести: прямую зависимость конструкции от строения и структуры грунта, необходимость учета направления нагрузок к осям ленты под углом, обязательность проведения тщательного исследования участка.

Также есть определенные противопоказания по климатической и гидрогеологической обстановке, которые проясняются до создания проекта и начала строительства.

Высокий уровень прочности и стойкости к нагрузкам в разных направлениях
Устойчивость к воздействию внешних негативных факторов
Высокий уровень несущей способности
Возможность выполнить все работы своими руками, без привлечения тяжелой техники и множества работников
Экономичность – скорость выполнения всех этапов, не очень большой объем земляных работ, сравнительно невысокий расход материалов

Укрепление склона под фундамент

Все варианты укрепления склонов основываются на принципе армирования слоев грунта с целью повышения их стабильности и прочности. Если угол наклона не превышает 7-10%, вполне достаточно будет насадить кустарники и деревья, которые снизят вероятность оползней и удержат поверхность грунта целостной благодаря своим разветвленным корням.

Можно создать альпинарий, соорудив у основания склона уступы и обеспечив регулярный полив каменистому саду.

Если угол наклона больше, можно установить металлические распорки, которые вкапывают по всей площади ската, использовать бревна, камни, геосетки, биоматы с креплением анкерными болтами. Хорошо подойдет и террасирование – создание подпорных стенок, которые отличаются простотой возведения и долговечностью. Перед строительством подпорной стенки снимают слой почвы, делают дренаж, выкладывают плоские камни по горке.

При выборе конкретного способа укрепления склона для ленточного, свайного, плитного или столбчатого фундамента учитывают особенности самой конструкции, ориентацию по сторонам света (наклона и участка в целом), величину угла наклона, предполагаемый слой гидроизоляции, состав почвы, глубину прохождения грунтовых вод и промерзания земли, специфические особенности рельефа.

Что такое ступенчатый ленточный фундамент

Ступенчатый ленточный фундамент обустраивают в процессе строительства масштабных сооружений на площадках, где отмечен большой угол наклона – чаще всего тогда, когда разница между перепадом уровня по горизонтали между нижней и верхней точками составляет больше 1 метра. Принцип прост: ступенчатый фундамент выполняют в виде горизонтальных площадок, которые находятся одна над другой.

В плане земляных работ такой подход существенно облегчает выполнение строительства, так как обеспечение горизонтали на сравнительно небольшой площадке проходит проще, чем на всей большой площади: уменьшается объем грунта, который удаляется с поверхности, в процессе создания ступеней их размер делают оптимальным для получения подходящего значения перепада высот для всех участков.

Специфика уклона

Каково его устройство

Если угол наклона сравнительно небольшой, все этапы строительства проводятся аналогично тому, как это проходит на горизонтальной площадке. Достаточно просто обеспечить горизонтальный уровень донной поверхности в траншее, куда будет закладываться лента.

Если же уклоны большие и реализуется ступенчатая лента, сооружается несколько ленточных оснований, которые располагаются одно над другим и нижними частями опираются на верхние участки сконструированных ниже ступеней. В таком случае работы проводятся в определенном порядке: обязательно снизу вверх, с последовательным возведением ступеней.

Составляя схему, сначала на чертеже дома отмечают самую нижнюю точку грунта, от нее отмеряют вниз нужную глубину залегания фундамента (чтобы была меньше уровня промерзания), к данной величине прибавляют около 50 сантиметров (толщина слоя подушки из щебня и песка). Если в регионе отмечены сильные ветра и большие заморозки, дополнительно роют траншею глубиной 200-250 сантиметров, а верхняя часть дома должна чуть возвышаться над поверхностью земли.

Как рассчитать фундамент

Чтобы обустроить ленточный фундамент на склоне (ступенчатый обычно), сначала проводят тщательные расчеты. Желательно, чтобы все рассчитал профессионал, так как на данном этапе работ учитывается масса факторов: угол наклона площадки, уровень залегания вод грунтовых и промерзания грунта, климатические особенности и т.д.

Сначала желательно провести геодезические исследования, а потом на основе информации выполнять расчеты. Определяют высоту опалубки, глубину траншеи для фундамента. Замеры производят в продольном направлении по длине ленты, не забывая про временную защиту от сточных вод (они нередко затапливают траншеи) в виде земляного вала или временного рва на вершине площадки. Нужно просчитать и ширину основания, величина подошвы не должна превышать разрешенных параметров удельного давления на подушку, которая укладывается под грунт и основание.

Если трудно все учесть и рассчитать самостоятельно, можно воспользоваться специальным онлайн-калькулятором.

Пошаговая инструкция по монтажу

Когда сооружается ленточный фундамент на склоне своими руками, нужно очень тщательно следить за выполнением каждого этапа работ, так как даже незначительные элементы способны повлиять на показатели прочности и стойкости всей конструкции.

Расчет конструкции с учетом всех важных параметров, разметка участка, установка ограничивающих кольев в углах будущей траншеи.
Процесс рытья траншеи на установленную глубину, тщательное выравнивание ее по горизонтальному уровню, просыпка песчаной подушки, трамбовка, проверка горизонтали уровнем, выравнивание повторно и коррекция при необходимости, засыпание слоя щебня, снова трамбовка, проверка ровности.
Прокладка слоя гидроизоляции.
Далее нужно сделать опалубку, смонтировать арматурный каркас, залить бетон.
Лента выдерживается до полного набора прочности (28 дней), первые 10 дней по поверхности бетона разбрызгивается вода. Демонтаж опалубки через 10 дней.
Покрытие ленты слоем утеплителя и гидроизоляции, продолжение строительных работ.

Правильно рассчитанный и выполненный ленточный фундамент на склоне способен обеспечить нужные геометрические и эксплуатационные характеристики зданию, снизив до нуля влияние на параметры будущего строения неровностей площадки. Выполнять все этапы работ нужно в правильном порядке, в строительстве использовать только качественные материалы. Все работы можно провести своими руками, при наличии определенных знаний и инструментов.

Как сделать ступенчатый фундамент на склоне: схема и монтаж на неровном участке

Каждый мастер, которой приобрел загородный надел на склоне, задается вопросом, по какому принципу на такой территории возводится базис для дома. Используя современные технологии можно легко справиться с этой задачей. Существует несколько разновидностей основ, подходящих для закладки на непростых участках, одной из которых является ступенчатая конструкция. Ступенчатый фундамент на склоне соответствует всем общепринятым стандартам, благодаря чему он и получил большую популярность.

Варианты базисов для бугристых участков

Помимо ступенчатых базисов на территориях с непростым рельефом применяются и другие типы оснований. Поэтому, перед тем, как остановить выбор на ступенчатой конструкции, стоит рассмотреть все возможные варианты.

Если основа возводится на склоне, то гарантией ее горизонтальности станет плавное изменение высоты. Профессионалы выделяют три основных типа базисов, способных на это:

Ленточный;
Свайный;
Ступенчатый.

Ленточный фундамент (ступенчатый) на неровном участке закладывается в том случае, когда расстояние между верхним и нижним уровнем участка равняется 1 м, а почва на территории достаточно стабильная. При устройстве базиса данного типа возникает возможность создания подвального помещения, для которого стенами будут служить стенки ленты.

Если строительная площадка включает не только значительный уклон, но и слабые грунты, идеальным вариантом станет фундамент на сваях. Под слабыми грунтами подразумеваются те, которые предрасположены к пучению, насыщенные влагой, с высоким уровнем промерзания. Монтаж опор достаточно прост, но это не влияет на прочностные характеристики готового основания.

Если уклон превышает 1 м и изготовление траншеи с ровным горизонтальным дном требует значительных финансовых и физических вложений, целесообразно остановиться на ступенчатой конструкции. Каждая ступень имеет незначительную высоту и хорошее сцепление с почвой, что приумножает стойкость всей постройки.

Помимо трех вышеупомянутых типов базисов в современном строительстве все чаще стал использоваться ступенчатый плитный фундамент, являющий собой массивную монолитную решетчатую платформу из высококлассного железобетона. Укладка бетона производится по всей площади строения. Готовая конструкция отличается солидной долговечностью и устойчивостью к разным видам нагрузок.

Как бы то ни было, ступенчатый базис остается самым востребованным вариантом для установки на склонах, как среди профессиональных строителей, так и среди любителей.

Особенности ступенчатой основы

Ступенчатое основание – это конструкция с несколькими углубляющимися в почву выступами, устраиваемая для преодоления высотных перепадов на площади под застройку. Данный тип базиса используется исключительно на бугристых участках.

Ступенчатое заложение фундамента представляет собой устройство классической бетонной ленты, но с некоторыми изменениями: сооружение состоит из разных по высоте ступенек. Главными отличиями между ступенчатой основой и лентой являются:

Форма траншеи – дно котлована роется не строго горизонтально, а ступеньками. Это позволяет осуществить плавный переход, избегая существенных перепадов высоты в каждой точке участка;
Устройство опалубки – на торцах ступенек формируются поперечные стены;
Армирование – металлический скелет также изготавливается в форме ступеней;
Заливка бетоном – раствор укладывается не сплошным слоем, а заливается поэтапно, переходя от одного места к другому, начиная с нижней ступеньки.

Еще одна особенность – расчет ступенчатого фундамента практически невозможно выполнить непрофессиональному строителю. Для того чтобы справиться с работой, придется самостоятельно вычислить точку пролегания почвенных вод, тип грунта на территории и т. д. Без наличия специальных навыков провести инженерно-геологическое исследование не получится. Поэтому все вычисления и проектировку в обязательном порядке поручают специалистам.

Однако, грамотного проекта ступенчатой основы не достаточно. Чтобы результат работы порадовал, необходимо безошибочно воплотить план в жизнь. Для этого следует ответственно подходить к возведению фундамента, придерживаться технологии выполнения, а также соблюдать все правила и рекомендации.

Монтаж базисной конструкции

Ступенчатый фундамент на склоне, схема выполнения которого немного отличается от стандартной, осуществляется за несколько этапов.

Этап 1. Проектирование

Решив спроектировать основу самостоятельно, стоит помнить, что на территориях, отличающихся бугристой поверхностью, размещение здания обуславливается направлением склона. Это продиктовано тем, что устойчивость базиса являет собой наиболее значимый фактор. Самым надежным вариантом расположения конструкции станет устройство ее протяжной стороны в перпендикулярном к откосу положении.

Этап 2. Разметка

После того, как все расчеты завершены, можно приступать к разбивке участка. Строго в соответствии с проектом выполняется разметка при помощи бечевки, металлических прутов и рулетки.

Этап 3. Изготовление траншеи

При работе со ступенчатым базисом (когда глубина заложения фундамента изменяется ступенчато), грамотно вырытая траншея – это уже 50% успеха. Вариант ее создания зависит от типа почвы. Безопасный угол наклона скосов котлована:

Для песчаных почв – от 30 до 45 градусов;
Для глинистых грунтов – от 50 до 50 градусов;
Для почв, имеющих ледниковое происхождение – 70 градусов.

Траншея роется по одной ступеньке, а не сразу по периметру строения.

Сначала почва снимается по линии базиса на откосе и выше точки заложения. При этом следует соблюдать наклон. Часть котлована, оставшаяся под основу ленточного вида, выкапывается вручную. Работу начинают с самого нижнего места разметки, поднимаясь все выше (размерные характеристики каждой новой ступеньки замеряются). Ширина траншеи должна превышать ширину фундамента.

Этап 4. Установка опалубки

Предотвратить осыпание стенок котлована помогает опалубка. Данная конструкция должна быть цельной – на ступенях в вертикальном положении устанавливаются ее элементы. Очень часто опалубку не демонтируют, так как снять каркас без разрушения основы достаточно трудно.

Этап 5. Армирование

Если изготавливается фундамент из бетона, максимальная высота ступени должна равняться 30 см. Каждая ступенька дополнительно усиливается каркасом, если возведение основы выполняется на слабых почвах.

В случае, когда уступы базиса по высоте превышают 60 см, их усиливают поперечными стальными стержнями. Из металлических прутов посредством проволоки вяжется двухъярусный пояс, повторяющий форму ступеней. В работе применяются прутья D 12 – D16 мм. Длина изгибов должна рассчитываться заранее (еще на этапе проектировки).

Таким образом, производится армирование ступенчатого фундамента.

Этап 6. Гидроизоляция

Вертикальная и горизонтальная гидроизоляция укладывается по стандартной схеме. В качестве гидроизолирующего материала чаще всего применяется рубероид.

Этап 7. Фундаментные стены

Фундаментные стенки выполняются аналогично традиционным вариантам базисных стен. Чаще всего для их изготовления применяется бетонный раствор. Как упоминалось ранее, заливка подготовленной конструкции начинается с самой нижней ступени. Как только бетон схватится, переходят к ступеньке, находящейся выше. Железобетонная основа станет гарантией стойкости всего строения.

Еще один вариант возведения стенок – кладка из отдельных изделий (кирпичей, камня, блоков). Ступенчатый фундамент из блоков фбс является прекрасной альтернативой монолитной конструкции. Благодаря крупным габаритам каждого строительного элемента временные затраты на устройство сокращаются почти в два раза. Однако случается, что размерные характеристики сырья из достоинства превращаются в недостаток: высота блоков не соответствует высоте ступени основания. В такой ситуации материал подрезается, либо устраивается дополнительная кладка силикатным или керамическим кирпичом.

Подводя итоги, стоит сказать, что площадь под застройку с нестандартным рельефом – не повод расстраиваться. Каждый мастер, ответственно подходящий к работе, может оборудовать ее под дом из своих грез. Главное определиться с тем, какое основание наиболее подходит для воплощения мечты. Свайный или ленточный, ступенчатый фундамент – на склоне наиболее целесообразно применять последний. Прислушиваясь к советам профессионалов и качественно выполняя работу, можно возвести стойкий базис, который станет надежной основой для будущего здания.

Видео инструкция как построить дом на склоне:

Строительство ленточного фундамента на склоне

Строительство дома не всегда осуществляется на идеально ровной местности. Нередко жилые постройки возводят в горах или на холмистых участках. В таких случаях очень важно правильно подобрать правильный тип фундамента, который, несмотря на сложный ландшафт, будет качественно выполнять функции опоры для всего строения.

Если дом сооружается из камня и бетона, то наиболее оптимальным вариантом основания для него станет фундамент ленточного типа. Он разделяется на несколько подвидов, и благодаря этому всегда есть возможность выбора самого подходящего варианта. Из нашей статьи читатели смогут узнать об особенностях строительства ленточного фундамента на склоне.

Типы и подвиды ленточных фундаментов

Строительство домов на уклонах и холмистых местностях имеет свои особенности. Естественно, работа, как и в обычном случае начинается с закладки фундамента. В строительной сфере известно четыре основных типа оснований для жилых и производственных построек. К ним принадлежат:

свайный,
столбчатый,
плитный
и ленточный типы фундаментов.

Строительство домов на склонах опытные специалисты рекомендуют вести с применением плитного, ленточного или столбчатого оснований. Но даже закладка плитного фундамента в гористой местности осложнена тем, что требуется создавать насыпь, формируя ровную площадку. Эта работа сопряжена с хлопотами и различными накладками, связанными с доставкой дополнительного грунта, его равномерным разравниванием по площади, отведённой под строительство.

Оптимальным вариантом в таких случаях, по мнению многих специалистов, является применение фундамента ленточного типа, идеально подходящего для возведения тяжёлых и лёгких конструкций.

Итак, все ленточные фундаменты, применяемые в строительных работах на склонах, разделяются на монолитные конструкции (их изготавливают из железобетона) и сборные (изготавливаются из кирпича, бетона или других небольших элементов).

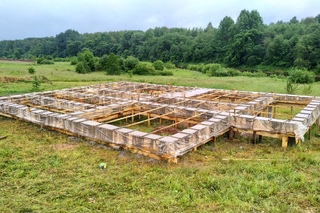

Фото ленточного монолитного фундамента на склоне

Монолитный фундамент пользуется большим спросом, поскольку и сооружать его намного легче, и больших сроков для своего обустройства не требует, и прочность хорошую имеет. По сравнению, например, с кирпичной или бетонной кладкой такой вариант устройства основания является просто идеальным. Кроме всего прочего кладка из кирпича, соединённая цементом, не сможет выдержать такой длительной эксплуатации, как конструкция из железобетона.

Согласно некоторым утверждениям, для полноценного затвердевания бетону требуется примерно 49 лет. На протяжении же последующих 49 лет происходит обратный процесс, когда цементный состав возвращается к своему исходному состоянию через разрушение.

Кроме этого существует сильно заглубленный и мелкозаглубленный фундамент. На определение данного параметра оказывает существенное влияние нижняя точка промерзания почвы. Если котлован под фундамент по своей глубине выше уровня промерзания, то конструкцию основания относят к мелкозаглубленным. Соответственно, если глубина траншеи больше, чем точка промерзания, то тип фундамента является заглубленным.

Следует заметить, что мелкозаглубленный ленточный фундамент на склоне приемлем лишь в случае стабильного грунта, не склонного к пучению. Если же почва характеризуются техногенностью и пучинистостью, то в ней, независимо от итогового веса постройки рекомендуется сооружать только хорошо заглубленные основания.

В целом же устройство фундаментов на склонах практически ничем не отличается от конструирования подобных построек на ровных поверхностях. Единственным отличительным качеством здесь является высота конструкции над уровнем почвы, которая будет несколько большей по сравнению со стандартными ситуациями.

Независимо от ситуации дно котлована под фундамент на склоне должно быть строго горизонтальным. На него перед заливкой основания укладывается так называемая подушка из бетона или песка. Дальше потребуется установить опалубку для заливки основания, причём она должна возвышаться над уровнем грунта на высоту, равную параметрам цокольной части дома. На уклоняющемся участке опалубка по высоте будет большей.

Рекомендация. Создание фундамента на склоне обязательно начинается с разбивки периметра. Обычно она выполняется при помощи теодолита, но если такового нет, то можно определить прямой угол посредством обычной рулетки строителя. С этой целью в определённом месте следует забить деревянный колышек, а потом привязать к нему две прочные нити длиной 3 и 4 м соответственно. Чтобы получить прямой угол, достаточно развести на 5 м концы нитей.

Классический мелкозаглубленный фундамент ленточного типа на уклоне разрешается сооружать при незначительном угле склона. Если это требование соблюдено, то подобное основание разрешено к применению.

Схема устройства стпенчастого фундамента ленточного типа на склоне

При более крутых уклонах наилучшим вариантом будет ленточный ступенчатый фундамент. Особенностью этой конструкции является то, что она возводится в форме ступеней, количество которых увеличивается по мере приближения к вершине уклона. Такое основание будет достаточно прочным и способным выдержать серьёзные нагрузки, исходящие со стороны склона.

Также заметим, что на склонах, где наблюдаются большие подвижки грунта, обустройством ленточного фундамента лучше вообще не заниматься, отдавая предпочтение основаниям другого типа. Вообще ленточные фундаменты рекомендуют на склонах монтировать лишь в тех случаях, если уклон расположен под небольшим углом. Обустраивать мелкозаглубленный фундамент для дома ленточного типа следует после получения соответствующего разрешения от геодезических служб.

Построение ленточного фундамента на склоне всегда начинают с подготовительных работ. Мастеру нужно будет изучить место, на котором сооружается основание дома, потом хорошенько очистить его от мусора и, конечно же, отметить непосредственно место заливки фундамента. Выполняется эта работа с применением вспомогательных инструментов – рулетки и прочного шнура.

При обустройстве фундамента на склоне строительные специалисты советуют брать во внимание такие характеристики выбранной местности:

Угол уклона. Этот параметр считается среди всех остальных основным, ведь именно от него будет зависеть выбор разновидности основания.
Уровень залегания грунтовых вод. На основании этого показателя впоследствии определяется глубина, на которую следует опускать основание, а также делается выбор в пользу того или иного вида гидроизоляции.
Почвенный состав. В соответствии с этим параметром подбирается глубина, на которой будет залегать фундамент, а также – обустраивается дренажная система.

Совет. Особенно тщательно отнеситесь к устройству дренажной системы и формированию водоотвода. Именно влага, поступающая сверху, часто подмывает основания жилого строения, существенно уменьшая срок его эксплуатации.

Из-за влаги ослабляется устойчивость здания, а строительные материалы теряют свои функциональные возможности. Кроме того, вода может изменять рельеф склонов, постепенно смывая с них почву. Предотвратить осыпание грунта следует заблаговременно, до устройства фундамента. С этой целью предпринимается несколько эффективных мер:

Создание растительных насаждений, состоящих из кустарников и деревьев с развитой корневой системой. Этот метод является одним из самых недорогих и действенных, позволяющих укрепить почву на склонах любой крутизны. Кроме этой функции деревья ещё и украсят природный ландшафт, расположенный вокруг строения.
Механические системы, укрепляющие грунт. В основном они представлены металлическими распорками, вкопанными по всей поверхности уклона.

Схема безопасной подготовки участка на склоне под строительство фундамента

Прежде, чем начинать возведение фундамента на склоне, необходимо убедиться в том, что почва обладает хорошей несущей способностью, а уклон – достаточно устойчив. В строительстве считается, что наиболее безопасным градусом уклона на почвах песчаного типа считается уровень 27 – 31ºC. Если же строительство ведётся на глинистых почвах твердопластичного характера, или же на грунтах ледникового происхождения угол уклона может достигать и 70 ºC.

Как рассчитать фундамент при строительстве на склоне

Прежде, чем начинать рытьё котлована на склоне под фундамент, необходимо провести геодезическое исследование отведённой для этих целей местности. Информация, полученная в ходе этих исследований, поможет определить, насколько серьёзны перепады высот. При наличии этой информации будет несложно определить, какой высоты должна быть опалубка и какая глубина будет предпочтительнее для фундаментного котлована. Замеры делаются в продольном направлении по всей длине ленты. Следует на этапе подготовки также продумать временную защиту от сточных вод, образуемых осадками, ведь они могут затопить траншеи. С этой целью на холмистой вершине той местности, которая выбрана под строительство фундамента и дома, сооружается временный ров или земляной вал.

Желательно также определить ширину подошвы фундамента. Её величина ни в коем случае не должна превышать допустимых параметров удельного давления на подушку, укладываемую под основание дома и грунт. Собственно, на основании этой ширины потом и выкапываются траншеи нужного размера.

На дне котлована затем делается песчаная засыпка, толщина которой должна составить 15-20 см. её следует хорошенько уплотнить, обильно полив водой. Сверху на засыпку укладывается гидроизоляционная прослойка в виде рулонов, а потом монтируется деревянная опалубка. Здесь следует заметить, что высота опалубки будет переменчивой из-за уклона. В нижней части опалубка по высоте будет больше, чем в верхней.

Расчёт ленточного фундамента для строительства на склоне лучше всего доверить профессиональному мастеру. Дело в том, что для выполнения такой работы понадобится собрать определённую информацию по расположению и уровню залегания грунтовых вод, а также по типу почвы. Возникает необходимость и в проведении других важных измерений. Такие подготовительные работы в строительной сфере носят название инженерно-геологических изысканий. Произвести расчёты по фундаменту без них не представляется возможным.

Результаты проводимых исследований обязательно должны предоставить строителям ответы на следующие вопросы:

Какова глубина промерзания грунта?
Какими характеристиками обладает почва на участке?
Каков уровень залегания грунтовых вод?
Каков тип грунта на выбранной местности?

Ориентируясь на эти характеристики, можно определить рентабельность сооружения фундамента ленточного типа на склоне. Также строительные специалисты на основании предоставленной исследованиями информации смогут узнать, какой будет степень усадки почвы, существует ли риск серьёзных просадок нового строения, нужно ли использовать сваи (и если да, то каким должно быть их количество).

Расчёт фундамента на склоне имеет свои особенности. Так, геодезические исследования проводятся только специализированными инженерами, поскольку только они смогут учесть все характеристики почвы на отведённом под строительство участке. Обычный человек может просто выпустить из вида важные факторы (такие, например, как динамические или постоянные нагрузки на почву). Неправильно выполненные инженерно-геодезические исследования повлекут за собой значительное сокращение срока эксплуатации нового строения.

Схема устройства фундамента на склоне

Схематический план ленточного фундамента на склоне

Схематическое представление фундамента на общей схеме дома, обустраиваемого на склоне, является обязательным условием качественного строительства. Надёжность постройки будет во многом зависеть от правильно составленной схемы основания.

Чтобы отобразить схематически фундамент, нужно на чертеже дома найти самую нижнюю точку грунта, и уже от этой точки отмерить вниз глубину залегания фундамента (причём она должна быть немного больше величины промерзания). К отмеренной величине необходимо обязательно добавить около 50 см – толщину слоя песчано-щебневой подушки.

Также при составлении схемы основания дома на склоне нужно обязательно учесть, что при наличии больших заморозков и ветров в районе строительства потребуется дополнительно вырыть траншею глубиной 2-2.5 м. при этом верхняя часть основания должна немного возвышаться над поверхностью почвы.

Расчётные работы

Выполнение расчётных работ на основании данных, полученных в результате исследований, может быть осуществлено самостоятельно, с применением информации из учебников по строительству ГОСТов и т.п. облегчить задачу, связанную с такими расчётами, помогут специализированные компьютерные программы или обычный онлайн-калькулятор, который присутствует на некоторых сайтах строительной тематики.

Иногда из-за слабых или чересчур подвижных грунтов на склонах приходится создавать комбинированный фундамент ленточно-свайного типа. И в данном варианте большое значение имеет информация о максимальном уровне нагрузки на свайные элементы конструкции. От мастера потребуется также определить шаг, с которым следует монтировать сваи. Для этого придётся рассчитать нагрузку на ростверк, а также – общий вес строения. Кроме этих характеристик необходимо владеть информацией о:

Весе стяжки.
Весе перекрытий.
Весе напольного покрытия.
Материалах, используемых для формирования кровли и перегородок, а также – их весе.
Уровне ветровых и снеговых нагрузок.
Весе стропильных конструкций.
Степени полезных нагрузок.

В понятие расчётных работ также входит определение расходов на строительные материалы, которые обязательно потребуются мастеру. Определить эти расходы можно, ориентируясь на предполагаемые материальные траты, зависящие от следующих факторов:

Количество материалов, требуемое для возведения фундамента (свайных элементов, щебня, песка, бетона).
Стоимость аренды спецтехники.
Цена за выполнение геодезических исследований и земельных работ.
Оплата услуг по исследованию почвы на строительном участке.
Расходы на обустройство укрепляющих систем для грунта и дренажных конструкций.

Вообще строительство дома на горном или холмистом склоне считается неприемлемым, однако в некоторых случаях оно имеет определённые преимущества. В частности, жилые здания, обустроенные на холмах, надёжно защищены от затоплений во время выпадения обильных осадков. Ещё одним достоинством строительства на холмах считается устойчивость зданий к сильным ветрам. Ну а чтобы дом был максимально прочным, его следует сооружать либо на ленточном, либо на свайном, либо на ступенчатом фундаменте. Все они характеризуются надёжностью и практичностью.

Возведение фундамента на склоне: какие инструменты и материалы понадобятся?

Вид построенного фундамента на склоне

Если будущий владелец дома планирует возводить фундамент своими руками, то ему следует внимательно изучить список инструментов и материалов, которые пригодятся в такой работе. Вот они:

Цемент
Щебень
Песок
Доски
Арматура
Бетономешалка
Гидроизоляционные материалы
Бруски из древесины
Лазерный уровень
Вёдра
Устройства для вибрационной трамбовки
Рулетка
Мастерок
Бетономешалка
Отвес
Лопата
Прочный шнур
Проволока для связывания арматурных прутьев
Бензопила или ножовка
Шуруповерт и молоток

Непосредственно монтаж фундамента с применением перечисленных инструментов осуществляется по стандартным технологиям. То есть, вначале проводятся геодезические изыскания, участок очищается от различного мусора, камней и травы, потом на нём делается разметка, выкапывается траншея (под ленточный фундамент) или котлован (под комбинированное свайно-ленточное основание). Дальше на дне котлована формируется песчаная подушка, хорошенько утрамбовывается и уже на нее потом устанавливается опалубка под заливку бетона. Следует заметить, что опалубка должна обладать хорошей прочностью, в ней не должно быть никаких слабых мест, и с этой целью проводится укрепление грунта распорными элементами. Очень часто на создание опалубки уходит гораздо больше времени, нежели на саму заливку основания дома.

Последовательность выполнения строительных работ

Самостоятельное строительство фундамента ленточного типа на склоне осуществляется по специальной технологии, которая предполагает поэтапное выполнение работ.

Подготовительные работы. Прежде, чем выполнять укладку ленточного фундамента, требуется провести так называемые разведывательные работы, которые предполагают формирование небольших по диаметру скважин. Главное их предназначение, конечно, заключается в предоставлении сведений о глубине залегания грунтовых вод. Кроме этого они станут источником чистой родниковой воды.
Расчётные работы. Их выполняют для того, чтобы определить вес основания, его давление на почву, предполагаемый вес снежных и ветровых нагрузок, размеры фундамента. Дальше потребуется скорректировать полученные данные. Вес дома можно получить при наличии объёма постройки, который, в свою очередь, вычисляется математически. Определив количество строительных материалов, можно вычислить удельный вес. Имея точный объём дома и удельный вес материалов, можно легко вычислить общий вес всего фундамента. К этому значению требуется прибавить вес всей бытовой техники, которая будет располагаться внутри дома, а также вес автомобиля (если внутри жилого здания будет расположен гараж). Глубина залегания основания определяется в соответствии с расчётами почвы на территории, отведённой под строительство. Если в грунте основным материалом является песок, то глубина траншеи должна составить не меньше 0.7 м, в глинистых грунтах глубина залегания основания должна быть большей от глубины промерзания, а в не пучинистых почвах – примерно – 0.5 м.
Устройство траншеи. Глубина залегания основания будет зависеть от типа почвы, преобладающего на участке, выбранном под застройку. При сухих грунтах степень заглубления может быть незначительно больше. При этом минимальный параметр глубины составляет по-прежнему 50 см. По ширине выкапываемая траншея должна быть немного большей, чем ширина стены дома. Дно котлована следует делать ровным, никакие уклоны не приветствуются. Если уклон чересчур сильный, то строители рекомендуют сооружать на таком холме ленточный фундамент ступенчатого типа. Но в данном случае, согласно инструкции, подошва основания должна быть строго горизонтальной. Если конструкцию фундамента планируют делать монолитной, то обязательно следует сделать армирование, которое предотвратит преждевременное разрушение основания.
Рытье траншеи для устройства фундамента ленточного типа с уклоном
Формирование подушки из песка. Этот элемент фундаментной конструкции является обязательным, ведь с его помощью нагрузка на грунт распределяется равномерно. Толщина подушки, по обыкновению, составляет 10-15 см, при этом песок после укладки требуется разровнять, смочить и хорошо утрамбовать. Если основание строения получается немного большим, чем положено (а именно – 40 см), то поверх слоя песка дополнительно укладывается гравийная или щебёнчатая насыпь. По толщине слой этой насыпи должен быть таким же, как и песчаная насыпь.
После формирования песчаной насыпи устанавливается опалубка, потом в неё укладываются армирующие элементы, а после этого делается заливка бетона в неё. Для приготовления раствора лучше всего взять цемент марки М200. Процесс заливки раствора в опалубку должен быть непрерывным, иначе в местах границы заливок формируемого ленточного фундамента лента останется уязвимой. Залитый раствор следует сразу же уплотнить при помощи глубинного вибратора. Залитому бетону нужно дать хорошо застыть (обычно на это уходит около 1 месяца). Лишь по прошествии этого периода можно заниматься строительством здания.
Гидроизоляция основания. Фундамент на склоне из бетона требует качественной гидроизоляции. С этой целью поверх застывшего бетона укладывается рулонный или наплавляемый материал, препятствующий воздействию влаги на основание. Не стоит оставлять без внимания и необходимость устройства дренажной системы. Бетонное основание, несомненно, будет препятствовать перемещению грунтовых вод с возвышенности вниз. Однако влага будет постепенно разрушать фундамент и сократит срок его эксплуатации. Наличие же дренажной системы предотвратит размывание основания дома. Следует учесть, что при устройстве водоотвода необходимо учитывать крутизну склона и напластования грунта. Для пущей надёжности лучше выполнить монтаж водоотвода вокруг всего дома.

Итак, если мелкозаглубленный фундамент ленточного или ступенчатого типа будет произведён в соответствии со всеми строительными нормами, то жилище, расположенное на склоне, будет стоять долго именно благодаря качественной опоре.

Ленточный фундамент на склоне — Фундамент своими руками

Идеально ровные площадки для строительства домов встречаются довольно редко, новый участок, отданный под застройку, может быть отмечен ямами, косогорами, перепадами высот. Но если относительно незначительные погрешности можно выровнять и подсыпать небольшим трудом и затратами, то на участке с большим уклоном возведение дома требует усилий посерьёзнее.

Типовой столбчато-ленточный фундамент построенный на склоне Вернуться к оглавлению

Особенности закладки фундамента на склоне

Первые значительные затруднения возникают на стадии закладки фундамента. Постамент для крепкого и надёжного дома должен тоже быть основательным, не разрушиться под воздействием грунтовых вод и не подвергнуться осыпанию грунта. Эти проблемы значительно усложняют укрепление подстенка именно на склонах.

Тем не менее, если правильно рассчитать свои материальные возможности, технические характеристики, вид почвы и выбрать правильный вид основания, то дом, красиво пристроенный на уклоне холма, порадует хозяев своими преимуществами: красивыми пейзажами из окон; возможностью оборудовать в одном помещении и дом, и гараж, и баню; чудесным природным ландшафтом.

Для укрепления постройки на уклоне чаще всего применяют следующие разновидности фундамента:

ленточный прямой;

Устройство любого из этих разновидностей постамента имеет ряд своих преимуществ и недостатков, поэтому однозначного совета, какой именно выбрать быть не может. Всё зависит от конкретного места и возможностей владельца территории.

Плиточный фундамент на участке с уклоном не используется, так как требует очень большого масштаба земляных и укрепительных работ по выравниванию площадки.

На этом видео можете посмотреть пошаговую инструкцию строительства фундамента на склоне.

Ленточный фундамент на склоне

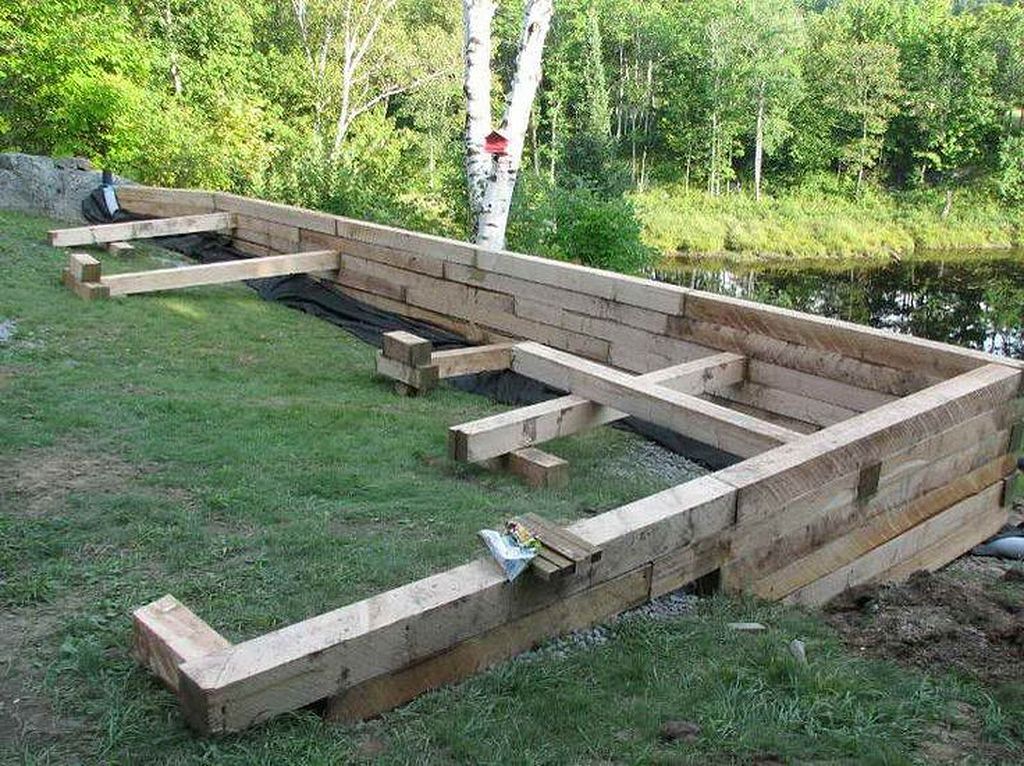

Устройство конструкции фундамента на участке с уклоном

большие затраты на опалубку и заливку: уже метровая высота основания для дома приведёт к удорожанию строительства почти вдвое;
значительный объём земляных работ;
мелкозаглубленные конструкции использовать очень затруднительно, а порой просто невозможно.

Схема для постройки ленточного фундамента на участке с уклоном

Особенности возведения ленточного прямого фундамента под уклоном:

Часть склона для верха подстенка срезается ровно под прямым углом и обустраивается подпорная стенка, которая будет верхней частью периметра будущего цоколя.
Обычным способом монтируется опалубка, нижняя часть которой разницей в высоте горизонтально уравнивается с подпорной стенкой.
Закладка арматуры, заливка бетоном не отличается от аналогичного процесса на ровной местности.
Для полного застывания и усадки фундамента отводится примерно месяц, после по уклону под нижней стенкой сооружают опорную насыпь для выравнивания разницы высот.

Ступенчатый фундамент на склоне

Для построек на склонах со значительным градусом проще и экономичнее использовать ступенчатый ленточный фундамент.

Ступенчатый фундамент, в отличие от прямого, не имеет ровного периметра, а располагается уступами в некоторых вариациях:

Верхняя часть прямая, ступени находятся в нижней части, у основания холма;
Ступенчатой монтируется верхняя часть, соответственно и стены, а нижняя часть заливается как простой ленточный фундамент;
Ступени располагаются по всей длине, ступенчатыми будут и стены дома.

Если первый способ является самым простым вариантом, и возможен для самостоятельной заливки, то второй и третий имеют сложное устройство конструкций опалубки, и требуют определённых инженерных знаний и навыков.

Сложность ленточного ступенчатого фундамента усугубляется тем, что арматуру для заливки нужно тоже укладывать ступенями, зато стоимость опалубки и заливки значительно удешевляется, да и земляных работ по сравнению с прямым значительно меньше. Устройство такого вида основания для дома можно сочетать с общим террасированием и обустройством территории на участке.

Размещать хозяйственные постройки в подвальном помещении при такой разновидности конструкции также возможно, но только на нижних секторах. Верхняя часть дома больше используется для жилых помещений.

Свайный фундамент

Если размещать баню и прочие подсобные помещения под одной крышей с домом не является существенным, следует обратить внимание на свайный фундамент. Эта разновидность – самый удачный вариант для участков с уклоном.

Трудоёмкие и затратные земляные работы сводятся к минимуму.

Земляные работы по подготовке к заливке фундамента на склоне

Предотвращается угроза разрушения здания при осыпании верхних слоёв грунта – сваи достигают глубинных слоёв почвы.
Постройке также не будут угрожать ливневые и грунтовые воды – проблема всех территорий на склонах.
В местности с тяжёлыми видами грунтов, большим промерзанием почвы свайный фундамент остаётся единственным правильным решением для сооружения надёжных и долговечных конструкций.
Свайный фундамент может быть использован под любые виды построек – от лёгких дачных деревянных домиков до тяжёлых и высоких сооружений.

Свайные конструкции различаются по различным параметрам: по способу погружения, по несущим нагрузкам, по форме сечения, по разновидности основания.

В зависимости от потребности укрепления свайный фундамент бывает нескольких видов:

Свайный фундамент по периметру дома, совмещённый с ленточным, представляет собой протяжённую конструкцию по всей длине периметра.

Схема устройства свайного фундамента на участке с уклоном

Одиночные сваи применяются для поддержания отдельных элементов, например, колонн.
Свайный куст – сваи сконцентрированы для укрепления одного, самого трудного участка. К примеру, дом вписывается в склон тремя углами, а четвёртый необходимо поддержать подпоркой.
На участке с уклоном наиболее распространено применение свайного поля, когда конструкции располагаются под всей площадью будущей постройки.

Необходимым элементом возведения основания с применением свай является ростверк. Это конструкции, которые объединяют сваи. Бывают монолитными или сборными.

В зависимости от вида почвы и необходимой степени укрепления сваи могут укладываться одним из нескольких способов:

Забивание в грунт железобетонных, металлических или деревянных конструкций. Земляные работы здесь исключаются вообще;

Конструкция свайного фундамента на склоне

Заливка бетонных смесей и установка железобетонных столбов требует незначительных работ в земле, которые заключаются в подготовке траншей;
Ввинчивание винтовых свай с помощью специальной техники. Раскопок земляного слоя также не требуется.

Устройство основы под дом на сваях сводится к следующим этапам:

Первые элементы свайного фундамента ввинчиваются, забиваются или заливаются в самой высокой точке будущего основания. Глубина из вхождения в грунт будет самой большой, и надземная часть равняется наименьшей высоте цоколя.
Следующей монтируют ту часть, которая будет самой высокой. Между низким и высоким краем протягивают верёвку, и с помощью уровня они выравниваются строго по горизонтальным линиям.
Последующие сваи вбиваются в необходимых местах между краеугольными с выравниванием по необходимому горизонтальному уровню.

Готовый проект двухэтажного дома из бруса на свайном фундаменте

Последний этап – это заливка монолитного ростверка или монтирование сборной его конструкции.

Вернуться к оглавлению

Столбчатый фундамент

Столбчатый фундамент представляет собой опоры из столбов, обустроенные в специальных шурфах, углублённых до устойчивого грунта. Верхняя и нижняя части цоколя являются своеобразной опорной стенкой. Сооружение такого подстенка целесообразно под сооружения на уже готовых террасах или на участке между двумя склонами.

Столбчатый и свайный фундамент отличает то, что столбы, залитые в углубления, выдерживают значительно меньшие нагрузки, чем вбитые сваи. После выравнивания и укрепления площадки с помощью столбчатого фундамента, дальнейший монтаж аналогичен работам на ровной поверхности.

Укрепление склона под фундамент

Общие требования к любому виду цоколя на территории с уклоном, это надёжное закрепление грунта. Основные угрозы составляют: во-первых, потоки дождевой и талой воды, которые подмывают почву вокруг дома и скапливаются в верхней части фундамента, постепенно разрушая его; во-вторых, возможные осыпания и смещения грунта.

Читайте также: Ленточный фундамент под колонны

Для безопасности строений на таком своеобразном участке необходимо обязательное проведение ряда мероприятий:

Устройство дренажа вокруг дома

Подпорные плиты, террасы, посадки деревьев и кустарников с мощной разветвлённой корневой системой – это не только дизайнерские приёмы, а методы укрепления грунта и предотвращение его смещения;
Особо подвержен осыпанию грунт под площадкой, на установленных сваях. В этом месте нет посадок, не растёт трава и кустарники. Такие площади особо ограждаются от попадания дождевой воды. Талые и подземные воды нужно отводить из-под свай с помощью дренажных устройств.

На участке с уклоном ленточный фундамент нужно закладывать ступенями. Причем, длина ступени должна быть не меньше 1200 мм, а высота ее не больше 600 мм. Если грунтовые воды находятся глубоко, то, выше по рельефу, можно будет устроить дренажную траншею, которая будет перехватывать и отводить от дома в сторону поверхностные ливневые воды.

На участке с уклоном ленточный фундамент под дом нужно закладывать ступенями. Причем длина ступени должна быть не меньше 1200 мм, а высота — не больше 600 мм. Если грунтовые воды находятся глубоко, то выше по рельефу можно будет устроить дренажную траншею, которая будет перехватывать и отводить от дома в сторону, по рельефу местности, поверхностные ливневые воды.

Ленточный фундамент на участке с уклоном: как его сделать своими руками Как сделать ленточный или свайно-столбчатый фундамент на земляном участке с уклоном своими руками.

Особенности строительства и устройства конструкции.

Источник: proekt-sam.ru

Ведение строительства дома на участке с уклоном сопряжено со трудностями. В первую очередь, возникают вопросы относительно способа обустройства фундамента. Существует несколько вариантов, каждый из которых способен обеспечить постройке надежную опору без риска перекоса всей конструкции.

Подходящие типы фундаментов.

Когда фундамент на склоне, то обеспечить ему горизонтальность можно лишь одним способом: плавным изменением его высоты. Существует три вида оснований, позволяющих добиться этого:

Выбор здесь будет зависеть от величины планируемой нагрузки и особенностей строения грунта. Если уклон совсем небольшой, то можно остановиться на традиционном для индивидуального строительства ленточном фундаменте. При наличии грунта с хорошей несущей способностью вполне пригоден даже вариант неглубокого заложения.

Когда уклон значителен и устройство траншеи с горизонтальным дном сопряжено с большими материальными и трудовыми затратами, то более рационален ступенчатый фундамент. Каждая из ступеней будет иметь сравнительно небольшую высоту и надежный контакт с грунтом, что увеличит надежность всего сооружения.

Для участка, на котором присутствует не только большой уклон, но и проблемные почвы, то единственным вариантом станет свайный фундамент. Под проблемным грунтом здесь понимаются почвы, склонные сезонному пучению, перенасыщенные влагой или отличающиеся большой глубиной промерзания. Конструкция свайных опор поможет с минимальными трудозатратами достичь прочных слоев почвы и обеспечить требуемый уровень прочности.

Устройство ленточного фундамента.

Особенности ленточного основания.

Применять их можно для строений любого вида и назначения, вне зависимости от массы. Пригодны такие фундаменты и в тех случаях, когда участок имеет уклон.

Единственное ограничение — цельная и достаточно массивная конструкция может оказаться не слишком устойчивой и быстро разрушиться на грунтах с большой глубиной промерзания. Решить эту проблему можно лишь увеличением глубины траншеи. Однако в этом случае в условиях перепада высот нижняя по склону часть фундамента может получиться излишне материалоемкой.

Основные достоинства ленточных фундамент — большая механическая прочность и долговечность. Главные недостатки — трудоемкость и большой расход материалов. При этом материалоемкость напрямую зависит от величины перепада высот. Чем больше перепад, то тем более высокой получится нижняя стенка фундамента. Однако эти сложности могут быть компенсированы тем, что в итоге в распоряжении владельца дома окажется весьма просторный подвал.

Подготовка к работе.

В первую очередь, следует выяснить глубину расположения точки промерзания. Это будет минимальная глубина, которую должна достичь подошва фундамента. Далее нужно прибавить 40-50 см, которые потребуется для закладки подушки, состоящей из щебня и песка. В результате получится минимальная глубина траншеи. При этом нужно ориентироваться на самую нижнюю по склону участка точку, откуда и будет выведен горизонт дна траншеи.

Выкапывание траншеи.

По всему периметру будущего дома траншея должна иметь горизонтальное дно. Из-за перепада высот максимальная глубина будет в верхней по склону точке периметра, а минимальной — в нижней. Если вырыть траншею с наклоном, то вся постройка может попросту сползти под уклон. Ширина траншеи должна на 20 см превышать ширину несущих стен.

Засыпка подушки.

На дно траншеи последовательно засыпаются слои щебня и песка. Образуемая ими подушка обеспечит более равномерный и плотный контакт с грунтом. После засыпки подушку следует утрамбовать.

Установка опалубки.

Конструктивно опалубка представляет собой вертикальные стенки, удерживающие бетон до полного застывания и придающие фундаменту правильную геометрию. В качестве материала для опалубки можно применять многослойную фанеру, листы ДСП, доски и т. п.

Верхняя часть опалубки должна быть ровной по горизонтали. Поэтому в нижней точке участка ее надземную высоту придется увеличить. Соответственно, требования к качеству материалов и монтажа здесь должны быть увеличены.

Монтаж арматуры.

В для создания армирующего каркаса применяют проволоку большого сечения. Из нее вяжут пространственную конструкцию, размещаемую в траншее.

Горизонтальные части армирующего каркаса располагают над подушкой и в верхней части траншеи. При этом от стенок, подушки и верхнего среза фундамента до арматуры должно оставаться пространство в несколько сантиметров.

Заливка бетона.

При заливке бетонного раствора особое внимание следует уделять равномерности наполнения опалубки в траншее. Лучше всего это делать небольшими дозами по всему периметру.

Во время заливки вместе с жидким раствором будет попадать воздух. Чтобы избавиться от воздушных пузырей, рекомендуется использовать вибрационные машины погружного типа.

Ленточный фундамент на склоне будет готов к продолжению строительства спустя семь суток. На протяжении этого времени его поверхность необходимо увлажнять. Это предотвратит появление трещин.

Особенности ступенчатого фундамента.

Фактически ступенчатое основание — это все та же бетонная лента, но состоящая из расположенных на разной глубине участков — ступенек. Отличия от ленточного варианта будут следующими:

траншея выкапывается ступеньками, что позволит избежать больших перепадов глубины на каждом из участков;
при установке опалубки на срезах ступеней необходимо сформировать поперечные стенки;
армирующий каркас тоже должен иметь ступенчатую форму.

Заливать ступенчатый каркас нужно с самой нижней ступени. Когда застынет предыдущая ступень, приступают к следующей, более высокой.

Свайный фундамент.

Для участка с перепадом высот свайный фундамент является наиболее простым для реализации вариантом. В индивидуальном строительстве наиболее практичны винтовые сваи.

По конструкции винтовая свая — это металлическая труба, оснащенная винтовым наконечником в нижней части и петлями для завинчивания — в верхней. Поверхность сваи имеет гидрозащитное покрытие.

Поскольку расположен фундамент на склоне, то для его нижней части приобретаются трубы большей высоты, нежели для верхней. В верхней части сваи выбираются исходя из нагрузок и геологического строения грунта.

Технология обустройства будет следующей:

под углами дома и точками пересечения несущих стен на грунте делаются отметки;
с помощью рычага или специального оборудования сваи закручиваются на расчетную глубину;
верхняя часть свай обрезается таким образом, чтобы они образовали горизонтальное поле;
привариваются огловки;
места сварки обрабатываются гидроизоляцией.

Свайный фундамент как ровных, так и на участках со склоном, может быть усилен железобетонным ростверком. Главное достоинство свайного варианта — возможность физически развязать пол в дом и грунт. Особенно это важно, когда почва перенасыщена влагой.

Укрепление почвы на склоне.

Участки с резкими перепадами высот зачастую характеризуются большой подвижностью верхних слоев грунта. Любая подвижка может нанести ущерб фундаменту и, соответственно, всей постройке.

Для укрепления грунта можно использовать три способа:

высаживание кустарников и деревьев. Располагать растения желательно в шахматном порядке. По мере развития их корневые системы образуют в почве своеобразный каркас, который будет надежно удерживать почву от сползания;
подпорные стенки. В этом случае на равных высотах в землю заглубляются отрезки металлических труб (столбов), к которым прикрепляются доски с пропиткой против гниения. Получающийся забор не позволит расположенному выше грунту смещаться вниз. Вместо деревянных стенок можно обустроить кирпичные, каменные и т. д.;
геосетка. Укладка геосетки под поверхностный слой грунта обеспечит ему неподвижность. Единственное затруднение при данном способе — большой объем земляных работ.

Наиболее же эффективным решением является комбинация описанных способов.

Проблема обустройства фундамента под дом на участке с ощутимым перепадом высот не так серьезна, как это может показаться на первый взгляд. Если выяснить геологию и учитывать массу строящегося дома, то можно подобрать тот или иной вариант для создания прочного и долговечного основания.

Типы фундаментов на склоне и их описание Возведение фундамента на склоне их типы и описание Ведение строительства дома на участке с уклоном сопряжено со трудностями. В первую очередь, возникают вопросы относительно способа обустройства

Источник: fundamentdomov.ru

Читайте также: Подвал в доме с ленточным фундаментом

Строительство дома на склоне вызывает некоторые трудности. В том числе сложным становится выбор фундамента. К решению этого вопроса нужно подойти со всей ответственностью, поскольку с течением времени все погрешности при строительстве могут привести к негативным последствиям, например, оседанию фундамента, осыпанию грунта, затопление дома. Именно поэтому ленточный фундамент на склоне должен строиться с соблюдением четкой технологии.

Характеристика ленточного фундамента

Такой вид основы можно выбирать лишь в том случае, когда склон незначительный. Также стоит учитывать возможные противопоказания геодезистов. Если таковых нет, то мелкозаглубленный ленточный фундамент вполне пригоден для использования.

Если наклон существенный, то лучше выбрать ступенчатый ленточный фундамент. Его преимуществом является тот факт, что сооружается он в виде ступеней, которые идут по нарастающей высоте, в зависимости он уклона. Это поможет создать достаточно прочное основание своими руками, которое в силах выдержать значительную нагрузку, которая идет со стороны склона.

А вот на участках, которые характеризуются повышенной подвижностью, от использования такого типа основы дома лучше вообще отказаться.

Устройство ленточного основания на наклонной поверхности

Установка ленточного фундамента на склоне требует учета некоторых важных моментов. В частности:

угол склона, который является главным параметром при выборе определенного типа фундамента;
состав грунта, который влияет на уровень заглубления основания, а также особенности обустройства дренажной системы;
уровень грунтовых вод. Данный параметр будет влиять на уровень закладки основания, а также особенности обустройства гидроизоляционного слоя.

Особое внимание нужно уделять обустройству дренажа, поскольку основной причиной порчи фундамента, расположенного на склоне остается вода, которая поступает сверху и способна подмывать основание дома.

Профилактические меры

Перед строительством здания на участке со склоном стоит подумать о профилактических мерах. Избежать осыпания грунта помогут специальные предпринятые меры по укреплению фундамента. Зачастую выбор делают из двух возможных вариантов:

укрепление механическим методом. Для этого используются металлические распорки, которые вкапываются по склону;
насаждения растений, которые обладают достаточно развитой корневой системой. Данный метод является наиболее эффективным и дешевым, который помимо практической функции выполняет и декоративную.

Перед непосредственным строительством фундамента желательно убедиться в высокой несущей способности конкретного грунта участка, а также уровень устойчивости откоса. Согласно нормам безопасным наклоном является угол от 27 до 31 градуса для песчаных грунтов и до 70 градусов для глинистых.

Опалубка для фундамента на склоне

Необходимые инструменты и материалы

Независимо от того, какой тип ленточного фундамента вы планируете строить самостоятельно, будто мелкозаглубленный или ступенчатый, список необходимых материалов и инструментов мало чем отличается. Итак, вам понадобится:

лопата;
деревянные колышки;
песок, можно использовать мокрый;
цемент;
гравий;
рулетка;
арматурные пруты;
сварочный аппарат;
мастерок;
материал для обустройства гидроизоляционного слоя;
строительный уровень.

Планирование строительства

Данный этап работы является наиболее важным, поскольку от качества проведенных расчетов будет полностью зависеть качество постройки. На схеме необходимо четко расположить схему дома. Для этого нужно найти самую нижнюю точку почвы. От этой отметки вниз пойдет сам фундамент чуть ниже точки промерзания грунта. К этой величине нужно добавить около 50 см на слой щебня, песка и гравия.

Если земельный участок расположен в районе, где достаточно часто наблюдаются сильные ветра или заморозки, нужно учесть необходимость наличия траншеи около 2-2,5 м. Верхняя часть фундамента должна располагаться немного выше поверхности грунта.

Основные этапы строительства ленточного фундамента

Для самостоятельного эффективного возведения ленточного фундамента на склоне существует определенная технология, которая требует четкого выполнения этапности работы.

Подготовительные работы. Перед непосредственной укладкой ленточного фундамента необходимо пробурить так называемые разведочные скважины. Они выполняют одновременно несколько функций. В первую очередь являются источником воды, и вместе с тем показывают уровень залегания грунтовых вод.
Расчет фундамента. Для проведения этой процедуры необходимо определить возможный вес постройки, снеговую нагрузку, возможное давление на грунт, а также размеры фундамента. После нужно провести корректировку всех данных. Для получения веса дома нужно вычислить его объем математическим путем, даже если форма будущего строения достаточно сложная. В результате вычислений вы получите некоторое число в м3. Вычисляется количество строительных материалов, которое позволит определить удельный их вес. Зная две эти величины достаточно легко определить вес общей конструкции. Учитывать нужно и всю технику, которая будет расположена в доме, а также, в случае строительства гаража, весь автомобиля. Данная величина именуется полезной нагрузкой. Определить глубину залегания фундамента нужно из расчета грунта на участке. Если основной материал грунта песок, глубина должна быть не менее 0,7 метра, непучинистых грунтов – 0,5 м, глинистых – более глубины промерзания почвы.

Возведение фундамента лестничным типом

Заливка фундамента ленточного типа на склоне

Мелкозаглубленный или ступенчатый ленточный фундамент, который был возведен без нарушения строительных норм, способен обеспечить достаточно надежную опору для вашего жилья или гаража, что стоит на участке с уклоном, который будет служить длительное время. Все работы можно выполнить без помощи специалистов, главное четко соблюдать все советы профессионалов в этом деле.

Ленточный фундамент на склоне: характеристики, инструменты и материалы, планирование, инструкция по строительству по этапам Считаете, что вам не повезло с участком, который находится на спуске? Данная статья подскажет, как строится ленточный фундамент на склоне.

Источник: nafundamente.ru

Не каждый дом, возможно, построить на совершенно ровной площадке. Довольно часто приходится возводить жилые дома в горах, на крутых склонах. Чтобы дом стоял устойчиво и надежно, его устанавливают на специальный ступенчатый фундамент.

Он имеет несколько уступов разной высоты. Располагают фундамент там, где рельеф почвы не имеет ровной площадки. Ступенчатая основа дома помогает сделать расширение подошвы на неровном рельефе.

Для строительства каменного дома, если участок имеет уклон, закладывается ленточный фундамент. Для дома, который необходимо построить на склоне, сегодня можно найти подходящую конструкцию фундамента.

Разновидности фундамента

Фундамент на склоне своими руками можно создать, если хорошо изучить технологический процесс такой установки. Но прежде чем начинать закладку фундамента для дома, если участок имеет большой уклон, необходимо ознакомиться с самыми известными конструкциями фундаментов. Они бывают:

Профессионалы считают оптимальным ленточный фундамент на участке с уклоном. Он свободно выдерживает многотонные строения и легкие постройки.

Обустройство ленточной опоры

Когда основание строится на склоне, схема работ должна иметь следующий вид:

Сначала срезается небольшой участок склона, перпендикулярно ростверку будущего фундамента.
Подпорная стена монтируется по длине всего среза.
Вырывается траншея, где будет построен ленточный цоколь.
Изготавливается опалубка. Когда бетон полностью схватится, делают опорную насыпь. С ее помощью можно будет выровнять склон. Вот теперь можно говорить, что ленточный фундамент на склоне готов.

Монтаж столбчатой опоры

При строительстве частного дома, довольно часто устанавливают фундамент столбчатый. Его строительство делается аналогично технологии закладки фундамента на ровной площадке.

Как сделать фундамент на склоне, столбчатого типа? Какой последовательности придерживаться? Когда делается фундамент на неровном участке своими руками, то сначала подготавливается ровная площадка. Ее будут ограничивать две стенки.

Свободное пространство засыпается грунтом и хорошо уплотняется. Нижняя стена не позволит насыпанному грунту начать сползать. У верхней стены совершенно другие функции. Она задерживает уплотненный грунт на террасе.

Столбы должны устанавливаться на плотный устойчивый грунт. Для этого делается глубокая яма. Монтаж насыпной террасы необходим для фиксации опор.

Можно строительство дома со столбчатым фундаментом выполнять и другим способом. Сначала вкапываются столбы, точно так же как сваи. Затем засыпается грунт, и утрамбовывается терраса. Иначе говоря, терраса создается после монтажа вертикальных деталей фундамента.

Фундамент на склоне, схема работ

Чтобы строительство было качественным, необходимо придерживаться определенной схемы работ на склоне. Постройка будет надежной и прочной, если последовательность всех действий будет выполняться согласно разработанной схеме.

Для схематического изображения фундамента, необходимо на имеющемся чертеже здания отыскать нижнюю точку почвы. От нее отложить вниз размер, превышающий величину промерзания.

Полученный размер увеличивают на полметра, чтобы можно было создать песчаную подушку.

Когда разрабатывается схема фундамента здания, устанавливаемого на склоне, требуется учитывать, что в случае больших морозов и сильных ветров, необходимо выкопать траншею. Ее глубина может достигать 2,5 метра. Верхняя часть основания должна немного возвышаться над поверхностью почвы.

Технология строительных работ

Чтобы самостоятельно правильно выполнить работу по укладке фундамента дома, расположенного на уклоне, необходимо строго придерживаться определенной технологической последовательности.

Сначала проводятся подготовительные работы. Перед тем как начать укладывать фундамент, должны быть проведены геологические разведывательные работы. На основании полученных данных можно будет рассчитать диаметр будущих скважин.

Но основным в таких исследованиях является определение глубины нахождения грунтовых вод. Они станут в будущем источником подачи чистой воды.

Затем делаются все необходимые расчеты. Они необходимы для определения:

массы основания;
давления на грунт;
веса снеговой шапки;
силы ветра;
габариты фундамента.

Учитывая полученные данные, делается их коррекция. Чтобы рассчитать вес здания, берется объем постройки. Он предварительно вычисляется по математическим формулам.

Количество необходимых строительных материалов поможет рассчитать удельный вес.

Отталкиваясь от объема будущего здания и расчетного удельного веса всех материалов, рассчитывается масса основания сооружения.

Читайте также: Сборный ленточный фундамент

Полученное значение будет увеличено на массу автомобиля, если, конечно, внутри здания будет построен гараж. Учитывается также вес бытовой техники, которая будет находиться в доме.

В зависимости от вида почвы, рассчитывается глубина залегания основания. Учитывается и площадь всей территории, где будет происходить строительство дома.

Особенности обустройства ступенчатого основания

Если почва в основном состоит из песка, то траншею нужно сделать глубиной, превышающей 0,7 метра. Для глинистой почвы, эта величина должна обязательно быть больше уровня промерзания. Для пучинистого грунта, глубина канавы должна достигать 0,5 метра.

Проводится обустройство траншеи. Вид грунта, на выбранной для строительства территории, сильно влияет на глубину закладки прослойки между домом и почвой.

Если грунт очень сухой, глубина заглубления делается немного больше, приблизительно на 50 сантиметров. Ширина траншеи обязательно должна превышать толщину стены здания.

Днище траншеи делается абсолютно ровным. Не допускается наличие уклонов. Когда уклон слишком сильный, профессионалы советуют устанавливать ступенчатый фундамент, ленточного типа. Однако при этом подошва основания делается строго по горизонтали.

Если лента фундамента будет иметь монолитный вид, ее нужно обязательно армировать. Это не позволит основанию начать преждевременно разрушаться.

Затем изготавливается песчаная подушка. Ее нужно сделать обязательно, так как она делает равномерной давление на грунт. Толщина слоя такой подушки обычно не превышает 15 см. После укладки, песчаная поверхность выравнивается, смачивается, затем тщательно утрамбовывается.

Влияние ступенчатого основания на коммуникации

Иногда основание дома получается несколько больше, примерно на 40 см. Тогда на слой песка сверху кладется дополнительная гравийная насыпь. Ее толщине должна равняться толщине уже сделанной песчаной насыпи.

Когда обустройство песчаной насыпи завершено, выполняется установка опалубки. В нее кладутся армирующие детали. Затем вся конструкция заливается бетонным раствором. Чтобы приготовить такую смесь, оптимальным считается цемент «М200». Процесс заливки опалубки всегда должен проводиться непрерывно. Если этого не сделать, граница заливки созданного ленточного фундамента потеряет свою защиту и станет уязвимой. Сама лента останется без охраны.

После заливки раствора, его нужно уплотнить глубинным вибратором. Чтобы залитый бетон хорошо застыл, необходимо подождать один месяц. За это время бетон превратится в монолитную поверхность, на которой можно начать строительство будущего дома.

Даже на ровной поверхности каждый фундамент требует гидроизоляции. К тому же для фундамента на наклонном участке требуется сделать гидроизоляцию высокого качества. Для этого бетонная поверхность закрывается рулонным материалом. Он защищает основу сооружения от попадания влаги.

Кроме того, чтобы основание можно было эксплуатировать долгие годы, требуется создать дренажную систему. Конечно, бетонное основание обязательно станет препятствием для движения грунтовых вод, падающих сверху вниз. Но влага постепенно начнет разрушать основание, время его эксплуатации сильно уменьшится. Создание дренажной системы поможет обезопасить фундамент дома и защит его от размывания.

Когда монтируется водоотвод, нужно обязательно учитывать напластование грунта, а также крутизну склона. Чтобы система была более надежной, необходимо смонтировать водоотвод по всему периметру дома.

Если ступенчатый фундамент сделан в соответствии с существующими нормами, то здание, расположенное на крутом склоне, всегда будет надежно стоять, за счет качественной опоры.

Фундамент на склоне: какой тип основания выбрать? Фундамент на склоне: разновидности фундамента, обустройство ленточной и столбчатой опоры, технология строительных работ ступенчатого основания

Источник: idachi.ru

В гористой местности, а также на холмистых равнинах при строительстве дома, зачастую приходится закладывать столбчатый или ленточный фундамент на склоне. Для каменных и бетонных зданий жилого типа чаще всего применяют второй вариант, который, в свою очередь, делится на подвиды. Ниже мы узнаем, как делается такое основание, а также, в качестве дополнительного материала, посмотрим видео в этой статье.

Ленточный фундамент дома на склоне

Фундаменты и их обустройство

Дом на свайном фундаменте на склоне

Для строительства жилых и производственных зданий используют четыре основных вида фундаментов: свайный, ленточный, плитный и столбчатый.

Но для склонов гораздо удобнее использовать три последних варианта. Дело в том, что закладки плитного основания на уклоне нужно делать ровную площадку и для этого придётся либо насыпать грунт, либо его откапывать его, что очень хлопотно и накладно.

Мы же с вами обратим внимание различные устройства ленточного фундамента, который подойдёт для строительства любых, лёгких и тяжёлых конструкций.

Подвиды ленточных фундаментов

Подвиды ленточных оснований

Все ленточные фундаменты на склонах и равнинах можно разделить на монолитные (из железобетона) и сборные (из различных блоков, кирпича или камня). Первое устройство пользуется наибольшей популярностью, как самое прочное и не требующее больших сроков на монтаж, в то время как кирпичная или каменная кладка является довольно трудоёмким процессом.

К тому же, кладка не сможет простоять так долго, как железобетон, ведь существует утверждение, что процесс затвердевания цементного раствора происходит в течение 49 лет, а следующие 49 лет бетон возвращается в исходное состояние.

Помимо этого, ленточные фундаменты могут быть заглубленными и мелкозаглубленными, но этот параметр определяет инструкция, которая соответствует нижней точке промерзания грунта. Если траншея выкапывается выше этой точки, то это считается мелким заглублением, а ниже этой точки – глубоким.

Но мелкий вариант пригоден только для стабильных, непучинистых грунтов, а для пучинистых и техногенных используют заглубление при любом весе здания.

Общее устройство фундамента на склоне остаётся практически неизменным, за исключением его верхней части, которая будет в большей степени выступать над землёй.

Дно траншеи в любом случае должно быть строго горизонтальным и на него кладётся песчаная или бетонная подушка. Для верхней части точно также своими руками устанавливается опалубка, только на склоне она получится более высокой.

Вычисление прямого угла

Совет. Если у вас нет теодолита, то прямой угол для разметки периметра можно вычислить при помощи обычной рулетки. Для этого в нужном месте забиваете в нужном месте деревянный или металлический колышек и привязываете к нему две нитки – одну на 3, а другую на 4 метра. Если вы разведёте их концы ровно на 5м, то угол, получившийся в результате этого, будет иметь точно 90⁰.

Траншея для заливки

А сейчас мы узнаем, как сделать заливку основания на склоне. И в первую очередь нужно произвести разметку наружного периметра и всех перегородок, для которых нужно основание такого типа.

Ширина траншеи должна быть не менее толщины стены, которая будет на нём находиться, а если фундамент окажется шире, нежели стена, то это никак не понизит конструктивные качества здания. Если уклон на участке небольшой, то дно траншеи можно делать на одном уровне, но ни в коем случае не под уклоном, потому что это создаст условия для смещения.

Нельзя обустраивать фундамент вблизи котлована

Нельзя копать траншею вблизи котлованов или обрывов, потому, что может произойти сдвиг и разрушиться всё строение, так как залить фундамент под дом на склоне можно только соблюдая определённые правила.

Для того чтобы определить расстояние для отступа, нужно провести виртуальную линию от дна траншеи до дна обрыва и другую – по горизонту, как это показано на фото выше и измерить полученный угол. Он должен получиться не менее 30⁰.

Ступенчатый фундамент на уклоне

Бывает такое, что возникает необходимость построить дом на сильном уклоне и тогда может получиться такое, что дно траншеи в начале окажется глубже более чем на метр, а это дополнительные расходы плюс увеличение трудоёмкости. Поэтому, в таких случаях фундамент делают ступенчатым, но обязательно со строго горизонтальной подошвой, чтобы не возникли предпосылки для сдвига.

Армирование ленточного фундамента

Для сборных фундаментов ступенчатое обустройство не представляет какой-либо особой сложности, но для монолитной бетонной конструкции нужно армирование. Здесь сложность заключается в том, что каркас должен быть цельным, а ступеньки будут этому воспрепятствовать. Поэтому, вязать его лучше не отдельно, а в траншее.
Нижние несущие будут ложиться отдельно, на каждую ступеньку, а вертикальные перемычки должны подниматься почти до верхнего уровня фундамента. Поэтому, нужно будет добавить ещё два уровня несущих – посредине и вверху, получив, таким образом, жёсткую конструкцию.

Совет. При заливке каркаса бетоном расстояние арматуры до наружной стенки должно быть не менее 5 см, чтобы не создавалось условий для коррозии и ржавчины. Подушку (подошву) из песка следует обильно поливать водой, чтобы песок уселся и при эксплуатации не проседал. Трамбовкой добиться такого результата гораздо сложнее.

Заключение

Как вы поняли, строительство фундамента на склоне несколько сложнее, нежели на ровной плоскости и для этого нужны дополнительные работы. Также на сильных уклонах рекомендуется не только ступенчатое основание, но и сам дом лучше возводить каскадами.

Ленточный фундамент на склоне — устройство, строительство ступенчатого, плитного, столбчатого основания, как залить бетон под дом на холме своими руками: инструкция, фото и видео-уроки, цена, Профессиональный фундамент своими руками Ленточный фундамент на склоне – устройство, строительство ступенчатого, плитного, столбчатого основания, как залить бетон под дом на холме своими руками:

Источник: ofundamentah. com

Поделитесь статьей в соц. сетях:

Фундамент на склоне RMS

Ровная поверхность является основным требованием во время строительства фундамента, но часто участок может находиться в горах, в холмистой местности, на берегу водохранилищ, озер…

Какие бывают основные сложности во время возведения фундамента на неровном участке?

Крутизна и вероятность оползней являются основными сложностями и эти два фактора взаимозависимы. Риск обвала зависит от крутизны склона. Относительно приемлемым можно считать уклон до 10°.

Основные факторы, которые снижают устойчивость:

Под собственной тяжестью рыхлый грунт сползает по коренным породам.
На местностях с повышенной влажностью грунт может разжижаться.
Скорость сползания будет различной, если грунт будет разнородным. Поверхностные слои по сравнению с подстилающими слоями менее устойчивы.
На криволинейной поверхности высока вероятность сползания.
В твердых породах могут быть расколы.

Независимо от поверхности, необходимо применить определенные меры для заливки прочного и устойчивого фундамента.

Материал и метод для укрепления склона стоит выбрать исходя из типа рельефа, уровня подземных вод и других конкретных особенностей объекта:

Если уклон не превышает 8 °, склон нужно укрепить деревьями, точнее корневой системой. Корни забирают часть воды, сушат почву и заодно являются природным каркасом, соответственно риск оползней снижается. Лучше всего совмещать дополнительными укрепляющими конструкциями;
В случае обводнения берега, необходимо установить специальные жалоба-лодки, которые будут отводить воду в главное русло;
Если уклон значителен, тогда для укрепления нужно использовать бревна или каменную кладку;
Искусственные конструкции в виде геосеток, биомат. Газонные решетки, также могут быть использованы;
Керамические или бетонные блоки.

Необходимо приобрести металлопрокат для возведения фундамента?

Звоните в «РОБМЕТАЛЛСТАЛЬ» по номеру +7 910 000-65-65. Московская область, 28-й км. Каширского шоссе, участок 3 (поворот на г. Видное)

Фундаменты на наклонных площадках. | Советы по гражданскому строительству

Естественная поверхность земли редко бывает ровной до такой степени, что может быть заметный уклон либо поперек, либо вдоль, либо поперек и вдоль участка большинства зданий. 15. чуть выше уровня земли в самой высокой точке необходимо импортировать сухой наполнительный материал, такой как битый кирпич или твердый бетон, чтобы поднять уровень бетона и пола на площадке.Эта заливка будет уложена, распределена и закреплена до внешней стены после того, как она будет построена.

Рис. 15 Заполните вырез и заполните.

Уплотненная засыпка оказывает некоторое горизонтальное давление на стену. Чтобы убедиться, что устойчивость стены достаточна для того, чтобы выдержать это боковое давление, рекомендуется, чтобы толщина стены составляла не менее четверти высоты насыпи, опирающейся на нее, как показано на рис. 16. Толщина стенки полости принимается за общую толщину двух створок, если только полость не заполнена бетоном, когда берется общая толщина.

Чтобы уменьшить количество насыпи, необходимой под твердыми полами на наклонных участках, можно использовать систему выемки и насыпи, как показано на рис. 15. Недостаток этой схемы заключается в том, что первый этаж находится ниже уровня земли в самой высокой точке. и необходимо сформировать выкопанную сухую зону для сбора и отвода поверхностных вод, которые в противном случае стекали бы к стене и вызывали проблемы с сыростью.

Для экономии при земляных работах и возведении фундаментных стен на склонах с плотным грунтом, таким как гравий и песок, рекомендуется использовать ступенчатый фундамент, как показано на рис.17, на котором схематически противопоставлены уменьшение выемки грунта и ограждение фундамента на уровне и ступенчатом фундаменте.

На рис. 18 показан ступенчатый фундамент для небольшого здания на наклонном участке, где подпочвенный слой достаточно плотный вблизи поверхности и не подвержен влиянию изменений объема. Фундамент поднимается вверх по склону, чтобы свести к минимуму земляные работы и возведение стен под землей. Фундамент устраивают так, чтобы каждая ступень была не выше толщины бетонного фундамента, а фундамент на более высоком уровне перекрывал нижний фундамент не менее чем на 300 мм.

Рис. 16 Твердая начинка.

Несущие стены подняты, а траншеи фундамента вокруг стен засыпаны выбранным грунтом из котлована. Бетонный надэтажный и сплошной цокольный этаж допускается отливать на зернистой засыпке глубиной не более 600 мм или отливать или укладывать в виде подвесной железобетонной плиты. Дренажи, показанные в задней части насыпи траншеи, проложены для сбора и отвода воды в стороны здания.

Рис. 17 Фундамент на наклонной площадке.

Рис. 18 Ступенчатый фундамент.

Строительство фундамента на наклонных площадках

Фундамент

является важной частью конструкции, поскольку он передает все нагрузки от конструкции на грунт и обеспечивает устойчивость конструкции. Фундамент, предусмотренный большей глубиной, способен давать боковую поддержку, сопротивляться силам и нести огромную нагрузку. Однако на глубину заложения фундамента влияют некоторые факторы грунта и грунтовые условия.В том числе:

Несущая способность грунта

На глубину заложения фундамента влияет допустимая несущая способность грунта. Значит, есть необходимость в улучшении грунта или увеличении глубины фундамента.

Изменение глинистых материалов

На участках, где больше глины, изменения в глиняных материалах, такие как усадка и набухание частиц, происходят из-за сезонных погодных изменений.Очень важно определить зоны, где это происходит, и выполнить проходку фундамента под ним.

Защита от замерзания

Это происходит на участках с мелким песком и илом. В этом случае необходимо соорудить фундамент, чтобы проникнуть в зону.

Максимальная глубина очистки

При устройстве фундаментов мостов и опор необходимо учитывать глубину размыва.Глубина фундамента должна быть ниже глубины зачистки.

Общий фонд

Обычно, когда фундамент считается ниже естественного уровня земли, он заглубляется на минимальную глубину 0,5 м. Так что проникновение должно выходить за глубину насыпи, если площадка насыпного типа.

Фундамент для наклонных участков

Строительство на наклонной поверхности сопряжено со своими особенностями и трудностями, несмотря на то, что после завершения оно предлагает завидные преимущества.Владелец будет наслаждаться видом, ландшафтом, естественным освещением, уединением и простором. Это объясняет, почему некоторые из самых желанных домов в мире построены на склонах. Однако для этого требуются сложные фундаментные системы, которые значительно сокращают время строительства и приводят к дополнительным затратам. Стоимость часто превышает стоимость целого дома на ровной поверхности. Требуется больше бетона, более глубокая выемка грунта путем специальных раскопок или взрывных работ, подпорных стен или террас и специализированных решений для дренажных и септических систем, чтобы гарантировать, что дом соответствует нормам и безопасен для проживания.

[ПРОЧИТАЙТЕ ЭТО: Общие меры безопасности на строительных площадках]

Как построить фундамент на наклонной поверхности

Два метода, используемые при строительстве фундамента на наклонной площадке, — это метод выемки и насыпи или использование свай.

Метод выемки и заполнения
Это процесс вырезания ровного цоколя на наклонной площадке, чтобы построить дом, который в основном предназначен для использования на ровной площадке.Добыча, срезанная с берега, резервируется для того, чтобы ее можно было вернуть, чтобы заполнить уровни на нижнем краю.
Как отмечалось ранее, уклон земли и требование, чтобы фундамент имел первоначальную несущую способность, увеличивают затраты на фундамент.
Необходимо предусмотреть надземный уровень внутри здания, который должен быть поднят в пределах 600 мм от предполагаемого внешнего уровня грунта, чтобы выровнять давление на ограждающие конструкции, если грунт наваливается на нижнюю или застроенную часть нового дома.
Использование ила

Использование свай – это альтернатива врезке в склон, при которой дом поднимается с помощью крана на опорные деревянные или стальные колонны. Это может быть гораздо более рентабельным методом, чем вырезать и заполнить. Это может открыть мир возможностей для домашнего размещения, например, над деревьями или над водой.

Рекомендация по строительству фундамента на наклонной поверхности

При устройстве фундамента на грунте с уклоном расстояние от края фундамента до поверхности земли принимается равным:

Расстояние между нижним краем фундамента и наклонной поверхностью должно быть не менее 1 м для грунтов и 60 см для скал.
90 см для грунта
Линия, проведенная под углом 30 градусов к основанию фундамента, должна быть параллельна уклону земли. Это означает, что эти линии не должны пересекаться друг с другом.

Ступенчатый фундамент | Фундамент дома на склоне

Внедрение ступенчатого фундамента

Основная функция фундамента состоит в том, чтобы обеспечить поддержку Конструкций и передать дополнительную нагрузку Конструкций в нижних слоях .

Как правило, рекомендуется строить фундамент на плоской или гладкой поверхности земли. Есть некоторые сайты, где плоская поверхность не доступна .

В некоторых случаях приходится строить фундамент на откосах . Очень важно правильно спроектировать и спланировать строительство фундамента на склоне .

В этой статье вы узнаете как построить фундамент на склоне с помощью ступенчатого фундамента

Также читайте: Разница между мелким и глубоким фундаментом | Что такое фонд | Типы фундамента

Ступенчатый фундамент

Ступенчатые фундаменты , как правило, строятся в старые времена, но сейчас они устарели.Ступенчатый фундамент также известен как ступенчатый фундамент .

Ступенчатый фундамент представляет собой простой тип изолированного фундамента , который устанавливается на грунт с меньшей несущей способностью. Из-за низкой вместимости почвы нагрузку необходимо перенести на большую площадь .

Ступенчатые основания наступают друг на друга. Обычно имеется от трех до четырех поперечных сечений, которые накладываются друг на друга для образования ступеней.

Основной целью Ступенчатого фундамента является предотвращение прямого контакта колонны с подпочвенным слоем для предотвращения коррозионного воздействия и эффективной передачи нагрузки в грунт .

Назначение ступенчатого фундамента для сооружений

Основной функцией фундамента является передача нагрузки конструкции в подземные пласты .
Фундамент помогает обеспечить ровную поверхность для строительства Зданий .
Поможет предотвратить любые боковые смещения конструкции .
Для обеспечения устойчивости против скольжения и опрокидывания .
Для предотвращения дифференциального расчета .

Также прочтите: Grillage Foundation | Виды ростверкового фундамента | Характеристики фундамента ростверка

Как построить ступенчатый фундамент на склоне?

Фундамент конструкции является одной из наиболее важных частей конструкции, и он должен быть построен безупречно с надлежащим проектированием и планированием фундамента .

Одной из основных функций фундамента является передача общей нагрузки от надстройки на нижние слои .

Как правило, мы используем простые типы изолированных или отдельных фундаментов при возведении конструкций на ровной поверхности.

Очень трудно и сложно построить стабильный фундамент на наклонной площадке . В холмистой местности есть много участков, где нам нужно построить фундамент на склоне .

Это одна из сложных частей для инженера, как построить фундамент на склоне .

Наиболее подходящим типом фундамента , который используется в Строительство фундамента , где естественный уклон недоступен, является Ступенчатый фундамент.

Ступенчатый фундамент

также широко известен как ступенчатый фундамент. Ступенчатое основание является одним из самых экономичных решений для возведения фундамента на участках с уклоном .

Конструкция Ступенчатого фундамента в основном состоит из серии бетонных ступеней, которые сооружаются в горизонтальном направлении на поверхности склона земли .

Этот тип ступенчатого фундамента обычно используется для снижения стоимости земляных работ , необходимых для строительства фундамента на склоне .

Использование ступенчатых фундаментов зависит от различных факторов, таких как условия площадки , отметка конечного уровня, уклон готовой стены и различные вопросы размещения и строительства стальных стержней .

Также читайте: Разница между основанием и фундаментом | Что такое фундамент и фундамент

Фундамент дома на склоне

Высота земли не всегда гладкая и плоская . При строительстве фундамента дома на наклонных конструкциях имеются участки, где имеется наклонная поверхность грунта. Очень сложно построить фундамент дома на склоне.

Невозможно построить фундамент дома на склоне с помощью простого фундамента.

Для строительства сооружений на откосе потребовался наполнитель , чтобы поднять уровень над участком, чтобы сделать его ровным и гладким.

Очень дорого и долго выравнивать поверхность шпатлевкой и фундаментной стеной на наклонной .

Ступенчатый фундамент это широко используемый тип фундамента при строительстве фундамента дома на склоне.

При строительстве фундамента на склоне очень важно принять правильное решение путем правильного планирования, чтобы цокольный этаж был расположен на самом высоком уровне или на уровне земли.

В конструкции ступенчатого основания ширина строится последовательностью ступеней в отношении одной единицы горизонтального размера к двум единицам вертикального направления .

Фундамент на наклонных сторонах можно соорудить, вырезав часть траншеи фундамента в несколько ступеней.

Ступенька не должна быть больше глубины бетонного основания, и каждая ступенька должна быть построена на разной глубине.

Нахлест бетона по его верху должен быть не менее толщины бетона по вертикали .

Часто задаваемые вопросы

Ступенчатый фундамент

Фундамент , в котором желаемая ширина обеспечивается серией ступеней примерно в пропорции одной единицы горизонтального размера к двум единицам вертикального размера.

Ступенчатое бетонное основание

Нижний колонтитул или цоколь — это заливка на разных уровнях . Когда вы видите сложный, он выглядит как набор шагов, когда нижний колонтитул меняет высоту с землей. Этот нижний колонтитул требуется, если здание построено на наклонной поверхности или когда часть здания не будет иметь полноценного фундамента.

Требования к ступенчатому основанию

На участках с уклоном фундаменты должны быть выровнены, поэтому фундаменты должны быть ступенчатыми . Длина ступени должна быть не менее 2 футов, высота ступени не должна превышать трех четвертей длины ступени , а вертикальные секции основания должны иметь толщину не менее 6 дюймов.

Для чего используется ступенчатый фундамент?

Фундаменты обеспечивают поддержку конструкций, передавая их нагрузку слоям грунта или породы , которые имеют достаточную несущую способность и подходящие характеристики осадки.

Нравится этот пост? Поделитесь этим с вашими друзьями!

Предлагаемое чтение –

Ступенчатый бетонный фундамент на склоне | Блог генерального подрядчика Scott Herndon Homes 11-10-2018

Подпишитесь на нашу RSS-ленту, чтобы автоматически получать новые записи в блоге

Три из наших последних четырех фундаментов были похожи на этот новейший — каскадирование вниз по склону с несколькими ступенями в нижних колонтитулах и стенах. В в этом случае в здании есть гараж с плановой плитой на верхнем уровне, и бетонные стены должны доходить до гаража основание пола из щебня и бетонной плиты, хотя есть даже шаги в нижних колонтитулах для этой части фундамента, когда он спускается каскадом вниз холм. Затем идет более низкий выходной уровень, на котором также есть плита и жилая площадь, которая будет содержать спальню и ванную комнату. Бетонная стена высота между гаражом и выходом на нижний уровень составляет около 9 футов 6 дюймов.На этом фото показаны нижние колонтитулы, подготовленные для бетона — их два. горизонтальные ряды арматурных стержней № 2 непрерывно проходят через нижние колонтитулы даже когда они спускаются с холма. Сразу после заливки бетона пока он еще влажный, мы установим изгибы арматуры №4 или №5 (которые выглядят как J) каждые 16-18 дюймов в нижних колонтитулах, как указывает инженер:

На следующей фотографии показан только что залитый и выровненный бетон и комплект вертикальной арматуры, которая будет связывать стены с нижним колонтитулом:

Одна из самых больших ступеней нижнего колонтитула имеет высоту более 5 футов, поэтому на фото ниже показывает внутреннюю часть опалубки и арматуры, прежде чем мы приложим ее для заливки. Металлические хомуты находятся в задней части опалубки, чтобы предотвратить давление бетона от выталкивания опалубки:

Теперь опалубка с установленной лицевой стороной готова к монтажу. заливка бетона. Мы используем фанеру CDX 3/4 дюйма для этих типов форм, и поскольку они имеют размер специально для этой работы, мы покупаем пару листов только для этой работе, и они могут быть использованы или не использоваться на любой другой работе:

На приведенной ниже фотографии показаны частично вылеченные нижние колонтитулы с защелкнутыми линиями. они представляют собой основание бетонных стен, чтобы мы могли начать установка опалубки для заливки бетонных стен:

Забегая вперед, мы сформировали и залили стены и находимся в процесс снятия и очистки стеновых форм, чтобы их можно было использовать на другие рабочие места.На переднем плане видна бетонная стена с наклонным отделка, представляющая собой подпорную стенку снаружи стены здания площадь, но под крышей в окончательном плане:

На фото ниже виден след гаража. После обрамляем нижний выровняйте жилую площадь и поставьте этажом выше, мы заполним этот след с уплотненным каменным основанием, пароизоляцией, а затем залить плиту, как уровень пола гаража с верхом бетонных стен виден на фото.Это потребует как минимум около 7 загрузок гравия, но мы подождем, чтобы сделать это. до тех пор, пока нижний уровень не будет оформлен так, чтобы мы не давили на относительно незатвердевшие бетонные стены (бетон занимает не менее 28 дней время отверждения, чтобы получить более 90% его конечной прочности). По кадрированию и установка чернового пола на одном уровне с гаражной плитой, мы Выигрывая время для отверждения бетона, мы вводим каркас и крепления которые помогут укрепить бетон против горизонтального толчка каменная засыпка:

На фото ниже мы подготовлены к заливке нижней плиты.Чтобы добраться туда, мы сантехник выполнил подземную сантехнику, которая будет под плитой, а затем мы уплотнили гравий, чтобы он стал основанием для бетона. Мы тоже установили пароизоляцию/замедлитель схватывания под слой гравия. Мы используем № 4 арматуры для укрепления наших плит, а уровень заливки поддерживается стяжка по стальным рельсам 1/4 «x 2», которые соответствуют нашей марке бетона (их видно на фото). Также на фото видна более глубокая траншея. которые будут заполнены бетоном и будут выступать в качестве несущей точки для стены выше.Он содержит два дополнительных ряда горизонтальной арматуры:

Вот фото после заливки и отделки стальными мастерками. Мы полировали его не так сильно, как пол в гараже, так как эта плита фактически будет покрыто напольным покрытием — в данном случае ковролин и плитка:

На фото ниже частично затвердевшая плита, в которой мы вырезали швы. которые являются укороченными/управляющими суставами.

Если вы действительно хотите более подробно ознакомиться с деталями этого проекта, посмотрите видео ниже:

Yard Grading 101: Как оценить двор для надлежащего дренажа

Проблемы с дренажем могут стать худшим кошмаром для владельцев домов. Выравнивание двора — это, безусловно, то, что вы можете взять на себя в качестве проекта «сделай сам». Приложив немного усилий и воспользовавшись этими полезными советами, вы справитесь с проектом планировки двора за выходные.

Если вас беспокоит уклон вашего двора, то этот пост для вас. Изучите методы планировки двора сейчас, чтобы предотвратить серьезные проблемы с водой позже.

Зачем вам нужно выравнивать свой двор?

Причина сортировки вашего двора — , чтобы переместить воду/стоки из того места, где они в настоящее время перемещаются, в другое место. В большинстве случаев владельцы домов реконструируют двор, чтобы сделать так, чтобы газон был наклонен ОТ дома , чтобы он не скапливался рядом с фундаментом и не мог привести к затоплению и проблемам с водой в будущем.

Выравнивание двора полезно, если в разных частях двора скапливается стоячая вода. Мало того, что стоячая вода уродлива и раздражает, она привлекает этих комаров PITA и других насекомых, убивает траву и растения и может даже ослабить фундамент вашего дома.

Кроме того, неправильный слив воды часто является признаком гораздо более серьезных проблем . Таким образом, изменение склона вашего двора может решить эти более серьезные проблемы (или потенциальные проблемы, в зависимости от того, когда вы читаете это).

Во-первых, если у вас уже есть утечка воды в подвал , вам следует подумать о планировке вашего двора (как можно скорее… если это возможно). Правильная градация может отвести воду от вашего дома, чтобы у вас не было затопления и всевозможных других проблем с фундаментом.

В моем случае, когда мой дом был осмотрен, было некоторое беспокойство по поводу уклона двора, наклоненного В СТОРОНУ дома. Хотя я не заметил никаких проблем с водой/затоплением (пока), это определенно то, что я хотел бы исправить как можно скорее. Лучше исправить эту проблему до того, как возникнет большая проблема.

Планирование и возможные проблемы

Этот проект планировки двора, как и любой другой проект, требовал некоторого планирования. Фактическая планировка двора была совсем несложной, за исключением сочетания 90-градусной жары и ручного труда. Несмотря на его простоту, вот некоторые потенциальные вопросы, которые вы должны рассмотреть перед началом проекта.

Регулировка/перемещение труб, ловушек, вентиляционных отверстий и т. д.

Трубы, которые ведут к моей мазутной печи, лишь немного выходили из-под земли.Итак, когда несколько месяцев назад мне чистили печь, я попросил мистера Уолли, топщика, поднять эти трубы. Все, что потребовалось, это пара фитингов, чтобы увеличить высоту труб, чтобы мы не могли их закопать, и я все еще мог получать свою нефть.

Вы также можете купить фитинги в хозяйственном магазине, чтобы самостоятельно удлинить трубы. Я был бы осторожен, если вы не знаете, что делают трубы и вентиляционные отверстия… обратитесь к профессионалу.

Также убедитесь, что вы не закрываете ловушки, вентиляционные отверстия или что-либо еще, когда будете засыпать грязью.Вы не хотите хоронить что-то важное.

У меня также была случайная дыра в фундаменте… Я не знаю, для чего она нужна, но она определенно больше не используется. Итак, прежде чем мы выравнивали двор, мы залили яму цементом, чтобы закрыть ее. Проблема решена.

Что делать с окнами подвала

Без планирования мы бы закопали окно подвала! Фигово! Но, к счастью, это легко исправить.

Все, что мы сделали, это купили оконный колодец и обернули его вокруг окна в форме полумесяца.Затем мы хорошо заполнили грязью внешнюю сторону окна. Колодец действует как подпорная стена, удерживающая грязь от окна, хотя сейчас оно находится на уровне земли.

А поскольку он имеет форму полумесяца, в него еще остается место для солнечного света!

Достаточно ли места для обновления моего газона?

Мне часто задают этот вопрос. И я обращусь к этому чуть позже, когда буду говорить о наклоне. Но, вкратце, если вам нужно выровнять уклон двора В ОТНОШЕНИИ от дома, но вы не можете поднять почву достаточно высоко, чтобы она была выше самой высокой точки двора, к которой вам нужно наклониться, вы не можете двигаться вперед с переоценкой.Математика/цифры должны работать!

Кроме того, вы должны оставить минимум около 6 дюймов (в некоторых местах это 8 дюймов) вашего фундамента, показывающего , чтобы убедиться, что вы не повредите конструкцию дома.

Чтобы убедиться в этом, обратитесь к местным строительным властям. Это постановление является частью Международного жилищного кодекса , принятого в большинстве городов США. Вы можете найти его здесь (должно быть в IRC, глава 3)

Рабочие листы планировщика проектов

Если вы планируете много проектов своими руками по дому, вас могут заинтересовать мои рабочие листы планирования проектов.Печатайте новые, когда вам нужно — они будут держать вас в порядке во время работы, а также послужат отличным способом архивировать ваши проекты, когда они будут сделаны!

Альтернативное решение: французские водостоки

Если вы не видите способа изменить уклон вашего двора на основе этой информации, вы, вероятно, задаетесь вопросом, как же вы можете решить эту проблему. Я предлагаю установить французский слив, чтобы решить проблемы с водой.

Французский водосток — это, по сути, труба с отверстиями в верхней части, которую вы закапываете под землю, чтобы вода, просачивающаяся вниз, стекала в трубу и отводилась от вашего дома.Дренажная труба будет иметь уклон, чтобы перенаправить воду в другое место (например, подальше от вашего дома).

Итак, если вы считаете, что это может быть решением для вас, ознакомьтесь с моей статьей «Как установить французский водосток в вашем дворе», в которой даны пошаговые инструкции, которым вы можете следовать, чтобы установить французский водосток.

Как оценить двор (пошаговый процесс)

Оценка двора звучит пугающе и сложно… но на самом деле это не так. Первый шаг – обойти свой дом и посмотреть, какой наклон имеет двор.Поскольку вы читаете это, вы, вероятно, уже знаете, где находятся ваши проблемные зоны :).

Вот что нужно сделать:

Найдите свои максимумы и минимумы.

Использование баллончика с краской для отметки высоких и низких точек может быть полезным визуальным индикатором.

Верхняя точка: Здесь вода начинает стекать в НЕПРАВИЛЬНОМ направлении. В моем случае примерно в 2-3 футах от тротуара склон двора начал опускаться вниз. Это привело к тому, что вода потекла к дому.
Нижняя точка: Здесь заканчивается вода (хорошим показателем является неприятное мокрое пятно во дворе, вызывающее проблемы с дренажем или протечки). В моем случае вода скапливалась рядом с фундаментом… так что это моя нижняя точка.

Фото с сайта allanblock.com. Щелкните на изображение, чтобы увеличить его.

Установите ровную линию уклона

После того, как вы найдете высокие и низкие точки, вам нужно будет определить «Подъем» и «Уклон» вашей земли. Это позволит вам установить линейку оценок уровня, чтобы вы знали, сколько оценок вам нужно сделать.Не верьте своим глазам… они могут быть очень обманчивы!

Что вам понадобится:

«Прогон» — это расстояние по горизонтали. Или, как далеко ваша самая высокая точка от самой низкой точки. Ваш бег должен быть ровной, прямой линией. Чтобы измерить горизонтальное расстояние, воткните в землю колышек в самой высокой точке и еще один колышек в самой нижней точке. Соедините две стойки тугой нитью с прикрепленным к ней уровнем так, чтобы нить была идеально ровной. Измерьте длину веревки.Это ваш «бег».

«Подъем» — это расстояние по вертикали. Количество дюймов/футов уклона земли от самой высокой точки до самой низкой отмеченной вами точки. Гораздо проще найти подъем, когда у вас есть пробежка (см. выше). Чтобы получить рост, все, что вам нужно сделать, это измерить колышек, который находится в нижней точке, на всем пути от струны прямо до земли.

Поиск шкалы уровней может сбивать с толку, поэтому посмотрите это видео от This Old House, чтобы получить дополнительные разъяснения, если у вас возникли проблемы.

Кстати, если вы увлекаетесь гаджетами, обратите внимание на этот потрясающий лазерный дальномер от Bosch. Я купил один не так давно, и он потрясающий. Он измеряет расстояние в 65 футов и может дать вам не только длину, но и объем, площадь и множество других суперкрутых вещей. Обязательно проверьте это.

Закажите грузовик верхнего слоя почвы (DIRT).

Вам нужно сбросить достаточно грязи, чтобы это проблемное место (нижняя точка) стало вашей высшей точкой.

Вы даже можете заказать доставку, что я и сделал. Если вам не нужно столько земли для вашего проекта, просто возьмите несколько мешков верхнего слоя почвы в хозяйственном магазине. Верхний слой почвы обычно поставляется в мешках по 40 фунтов и стоит менее 2 долларов США каждый.

Сбросьте кучу грязи в нижней точке.

Засыпьте грязь лопатой в тачку и высыпьте кучу грязи в нижнюю точку. Итак, если вода стекает к вашему дому, вам нужно насыпать большую старую кучу грязи на свой фундамент, чтобы вы могли изменить уклон.

Вам нужно сбросить достаточно грязи, чтобы это проблемное место (нижняя точка) стало вашей высшей точкой. Помните то измерение, которое мы только что провели? Это должно пригодиться сейчас! Куча грязи должна быть выше числа на рулетке.

Используйте обратную сторону граблей, чтобы разгладить грязь.

Используя заднюю часть жестких граблей, осторожно и медленно перетащите грязь из новой верхней точки (она же проблемная зона) в новую нижнюю точку (то, что раньше было высокой точкой). Целью здесь является изменение угла наклона.

Засыпать грязью.

Пока вы работаете над ремонтом двора, вы можете использовать лист фанеры, положенный на грязь, чтобы зашпаклевать все. это не осядет слишком сильно. Не хочешь быть гетто, как я? Используйте тампер, как этот. Вы будете выглядеть намного круче.

Используя заднюю часть жестких граблей, осторожно и медленно перетащите грязь из новой верхней точки (также известной как проблемная зона) в новую нижнюю точку (которая раньше была высокой точкой).Целью здесь является изменение угла наклона.

Как только вы запыхались, утрамбовали и запыхались, вы можете выпить воды, потому что вы закончили планировку своего двора.

Ну, почти. Это как-то некрасиво сейчас, не так ли? Может быть, нам стоит посадить немного травы, чтобы никто никогда не узнал о нашем проекте по благоустройству двора!

Посадить новую траву

После того, как вы довольны новым уклоном двора, следующим шагом будет посадка новых семян травы.

Бросьте несколько горстей на свежеотсортированную землю
Медленно взбейте и слегка распределите семена граблями.Это как бы втоптает их в грязь и спрячет от птичек :). Некоторые из ваших семян все еще будут на поверхности, и это нормально!
Смочите грязь шлангом, чтобы семена хорошо напились.
Затем прикройте семена сеном или обрезками двора — это покроет остальные саженцы. Скрывает их от птиц и помогает семенам трав сохранять влагу от вашего полива.
Снова замочить всю поверхность. Семена травы нуждаются в большом количестве воды.
При ежедневном поливе маленькие пеньки прорастут примерно через неделю!

То, что нужно каждому домовладельцу на случай проблем с водой

Итак, мы много говорили о том, как обустроить двор для надлежащего дренажа.И, если невозможно выровнять ваш двор, вы можете использовать французский водосток. Но… что делать, если вода попадает в подвал? Это недавно случилось со мной после того, как за один день выпало 7 дюймов дождя! Да… 7 дюймов.

В моем фундаменте в подвале была крохотная дырочка, через которую буквально ЛИЛА вода, как из крана. Я запаниковал. Вода может так быстро причинить столько вреда. Я смог временно остановить поток с помощью одного из этих эластичных ластиков и гибкого уплотнителя… но мне повезло, что это работало в течение нескольких часов, пока я не смог получить хороший материал: Fastplug. FastPlug — это продукт компании Drylock в виде порошка. Вы смешиваете его с небольшим количеством воды, и он затыкает дыру… даже при быстром напоре воды. Это абсолютное спасение, если у вас проблемы с водой…. и я предлагаю вам всегда держать их под рукой просто в качестве меры предосторожности.

Конечно, FastPlug — это всего лишь лейкопластырь для реальной проблемы неправильного слива воды. После расследования я заметил, что на противоположной стороне моего дома есть небольшой провал в склоне, из-за которого вода направляется к моему фундаменту.Итак, пошли в хозяйственный магазин, чтобы взять верхний слой почвы и перенаправить сюда воду. Это не очень серьезный склон, но его было достаточно, чтобы нанести некоторый ущерб во время этого действительно сильного шторма. Итак, просто убедитесь, что у вас есть FastPlug, пока вы получаете эти материалы для планировки дворов. Ты скажешь мне спасибо позже!

Не забудьте взять мои очень удобные рабочие листы планировщика проектов для всех ваших потребностей в проектах DIY! Посмотрите видео, чтобы узнать, как я их использую.

Подведение итогов

Изменение уклона вашего двора может показаться сложной задачей, но на самом деле это не так! Чтобы оценить свой двор, просто найдите верхнюю и нижнюю точки и поменяйте их местами.Используйте заднюю часть граблей, чтобы сделать хороший, медленный, ровный уклон в ПРАВИЛЬНОМ направлении. Это не только дешевый и простой проект «сделай сам», но и инициативный, и это то, что мне нравится. Быть активным домовладельцем — ЕДИНСТВЕННЫЙ способ. Остановка проблем с дренажем до того, как они начнутся, остановит утечки до того, как они начнутся. Это останавливает повреждение водой до того, как оно начнется. Это избавляет вас от необходимости открывать свой кошелек. Избавляет вас от огромной головной боли в будущем.

Лучшая часть? Этот проект по планировке двора занял у меня всего 3 часа.Так что никаких оправданий! Приступайте к этому в эти выходные! Не забудьте прочитать мою статью об установке французского водостока во дворе… потому что это, безусловно, отличное альтернативное решение для устранения проблем с отводом воды на вашем участке.

В магазине Amazon вы найдете мои необходимые книги по садоводству и рекомендации по инструментам!

Еще посты о ландшафтном дизайне, которые вам понравятся

Не забудьте закрепить этот пост на будущее: Как улучшить двор для надлежащего дренажа.

Что с чем цветет?

Никогда не знаешь, что посадить вместе? Узнайте из этого БЕСПЛАТНОГО руководства по сочетанию растений и станьте профессионалом в комбинировании растений для создания наилучшего дизайна сада!

Успех! Теперь проверьте свою электронную почту, чтобы подтвердить подписку.

Откос фундамента + Проблемы с водосточной трубой: как исправить.

Уклон фундамента?

Первым шагом в устранении проблем дренажа фундамента является определение правильного уклона почвы вокруг дома. К счастью, это довольно легко проверить. Получите хорошую прямую 2×4 длиной 10 футов и уровень плотника. Земля должен иметь уклон от дома не менее 6 дюймов на 10 футов.
См. рисунок ниже

Проверьте уклон земли вокруг дома примерно через каждые 3 фута.Обратите внимание на уклоны на эскизе дренажа, который вы делаете для Шаг 2

Некоторые участки с недостаточным уклоном можно исправить, переместив почву с участков на расстоянии 8–12 футов от вашего дома в обратном направлении. стены фундамента и сглаживая ее до нужного уклона. В других случаях почву, возможно, придется завозить во двор.

Если ваш двор очень плоский, а фундаментная стена недостаточно высока для добавления почвы, вы можете изучить добавление подземного откоса , как описано в последней 1/2 части эта связанная статья. Концепция представлена в фото ниже или справа. В основном это создает относительно сухую область почвы рядом с фундаментом и позволяет вам копать глубокие французские водостоки на некотором расстоянии от фундамента, где безопаснее для конструкции и легче копать.

Теперь, когда вы определили уклон фундамента и план по устранению любых проблем с уклоном, пришло время выяснить, как для устранения любых проблем с водосточной трубой.Или, как мы их называли в Шаг 1, выясните, как избежать водосточной трубы озера. Устранение проблем с водосточной трубой – это вопрос получения воду подальше от дома и распределить по площади двора, которая может ее поглотить.

Проблемы с водосточной трубой

Если у вас слишком большая площадь крыши, стекающая через один водосточный желоб или два водосточных желоба, расположенные очень близко друг к другу, вы можете рассмотрите возможность изменения расположения водосточных желобов и водосточных желобов, добавив больше водосточных желобов или переставив те, которые у вас есть.

Как только водосточная труба стечет на землю, лучше всего как можно быстрее отвести эту воду как минимум на 3 фута от дома. См. изображения ниже или справа для некоторых идей о том, как это сделать.

Если вы подключаете водосточную трубу к французскому водостоку, обязательно используйте разделители листьев (см. схему), чтобы не допустить попадания листьев и веток. от засорения вашего французского стока. Они доступны в любом простой или причудливые версии.

Другой вариант — использовать бочку для сбора дождевой воды, чтобы собрать поток воды во время дождя, а затем медленно слить бочку поверх на следующий день, подцепив его к шлангу, ведущему в сад или на клумбу. Шланг должен иметь недорогой шаровой кран на конце. конец, который открыт достаточно, чтобы обеспечить постоянную струйку воды. Время от времени полностью открывайте клапан, когда дождевая бочка заполнена до краев. прочистите шланг и клапан. Обязательно установите переливную трубу на бочку для дождя на случай очень дождливых дней. Дело в том, что ствол самоосушается каждый раз, что предотвращает проблемы с комарами.

Понимание фундаментов для наклонных блоков

Понятие «Фундаменты под блоки нижнего склона при строительстве на крутом участке»

Фундамент в домах на склоне может быть немного сложнее, чем в доме на склоне. Система фундамента, которая будет использоваться, будет зависеть от уклона склона. На более крутых участках нередко используется комбинация различных систем фундамента.Но, во-первых, некоторая общая информация, которая поможет вам с вашими знаниями об основах, чтобы вы могли более подробно понять планы строительства, связанные с этим расходы и ваш новый дом.

Что такое фундамент дома?

Фундамент дома необходим для безопасности и стабильности вашего дома, а также для отделения деревянных строительных материалов от земли, чтобы предотвратить вероятность гниения и заражения термитами. Существуют различные варианты фундамента дома, и это зависит от уклона земли, типа и размера вашего дома в зависимости от того, каким должен быть ваш фундамент.

У нас есть более чем 20-летний опыт строительства домов, и мы можем предложить экспертное заключение, когда вы сообщите нам землю и дом, которые вы планируете построить в своем квартале в Мельбурне. Позвоните нам по телефону 1300 367 245 , и мы ответим на любые предварительные вопросы, которые могут у вас возникнуть, чтобы дать вам хорошее представление об этой части процесса строительства.

Какая система фундамента мне нужна для строительства на блоке вниз по склону?

Обычно подвал строится на плите. Система фундамента, используемая от подвала до передней части дома, может быть плитной, но обычно это будет традиционная система чернового пола / балки, которая лучше выдерживает падение площадки.

В системе с черновым полом под полом будут пни или опоры для поддержки пола. Пространство между полом и землей является воздушным пространством. Это пространство снаружи должно быть замуровано (известное как кирпичный фундамент) с фундаментом под так называемым ленточным фундаментом.

Ленточные фундаменты

известны тем, что в них используется много бетона, известного как наливной, что является затратой, которую многие не планируют. Есть также много кирпичей, которые входят в фундамент. Нет ничего необычного в том, что стены фундамента превышают 1.Местами высота 8 м, что соответствует значительно большему количеству кирпичей, чем было бы использовано при строительстве плит.

В отличие от плиты, черновой пол требует изоляции, чтобы соответствовать современным энергетическим стандартам.

Использование чернового пола потребует, чтобы утепленный пол и стены были дополнены окнами с двойным остеклением, чтобы компенсировать потери тепла через пол.

Положительным моментом является то, что водопроводные, отопительные и электрические коммуникации могут проходить под полом, а не в земле, как в перекрытии.

Фундамент для блоков вверх по склону

При блоке, расположенном вверх по склону, больше шансов использовать плитный фундамент. Поскольку гараж вырублен под землей и, по сути, расположен под домом, также можно использовать подход «вырезать и заполнить». После того, как гараж построен и подпорные стены построены, земля за подпорными стенами может быть засыпана, а плита на земле может быть сформирована, чтобы сидеть на подпорных стенах гаража.

Плитная конструкция имеет много преимуществ.К ним относятся скорость строительства, прочность и энергоэффективность.

Единственным недостатком, однако, является то, что плиты на этих участках могут иметь сложную конструкцию и стоить намного больше, чем стандартная плита. Если площадка имеет поперечное падение, то плита может оказаться нежизнеспособной. В этом случае вы должны спроектировать традиционную систему фундамента и балки.

Другим довольно дорогим вариантом является система подвесных бетонных полов. По сути, это то, что используется в высотных зданиях, когда бетон подвешивается на опалубке, а не укладывается на землю.

Нередко на особо сложных объектах используется комбинация вышеперечисленных систем.

Мы рекомендуем вам позвонить нам, а также ознакомиться с нашей информацией в списке включений, чтобы понять затраты, связанные со строительством вашего нового дома.

Вопросы ландшафтного дизайна

В доме, расположенном под уклоном, ваш задний двор будет отходить от здания. Это приводит к нисходящему склону. С пологим уклоном справиться с этим относительно легко.Однако при умеренном или крутом уклоне от чистового пола дома до естественного уровня земли приходится иметь дело с довольно большой высотой.
Самый простой способ справиться с этим — колода со ступеньками, спускающимися к естественному грунту. В качестве альтернативы добавление нескольких ярусов к колоде также может помочь справиться с падением, когда каждый компонент колоды действует как большой шаг.
Если вам нужен газон, можно использовать террасный двор. Комбинация обоих также будет работать довольно хорошо.
На крутом склоне по мере того, как вы выдвигаетесь назад, вы поднимаетесь выше над землей.
В маленьком дворе у вас могут возникнуть проблемы с соседями, так как стандартный забор из частокола будет слишком низким. Использование экранирующих установок может со временем решить эту проблему.

Дренаж не так критичен во дворе с уклоном вниз, так как вода естественным образом будет стекать от дома. Однако передний двор потребует достаточного дренажа, так как земля будет стекать к передней части дома.

Поскольку в доме потенциал жилых помещений находится на 1-м этаже, может быть некоторый разрыв между кухней, гостиной и задним двором. Если это проблема, ее лучше всего решать вашему дизайнеру на стадии концепции.

Доступ к сайту

Как и в случае с блоком на склоне, выполнение ландшафтных работ может быть затруднено из-за ограниченного доступа.

Строительство террас требует много строительных материалов. Если его можно будет доставить на место только вручную, трудозатраты будут высокими.Если вы можете себе это позволить, может быть дешевле сделать как можно больше сложного ландшафта частью вашей постройки.
