Фундамент на покрышках: отзывы специалистов, способы закладки своими руками для сарая, бани и гаража, а также строительство дома из автомобильных колесных шин

плюсы и минусы, виды оснований, сфера применения

Дата: 1 марта 2017

Просмотров: 6862

Содержание

  • Виды оснований на основе скатов
  • Положительные стороны и отрицательные моменты
  • Область применения
  • Этапы выполнения работ
  • Подводим итоги

Большинство застройщиков, планирующих возведение загородного дома, желают уменьшить расходы на строительство. Известно, что весомую часть затрат постройки составляют расходы на возведение фундамента. Желая минимизировать затраты, люди обращают внимание на, практически, бесплатный материал – бывшие в употреблении скаты. Фундамент из покрышек – оригинальное решение, эффективность которого подтверждается опытом эксплуатации строений, возведенных частными застройщиками.

Однако для обеспечения надежности возводимой постройки потребуется качественный бетонный раствор и щебень, одних покрышек недостаточно. Важно освоить технологию выполнения работ, используя этот экзотический материал.

В статье рассмотрим, как сформировать надежный фундамент из покрышек своими руками, остановимся на его достоинствах и недостатках.

На сегодняшний день особую заинтересованность вызывает укладывание фундамента из покрышек

Виды оснований на основе скатов

Еще недавно идея – расположить постройку на покрышках – могла вызвать неоднозначную улыбку. Однако сегодня новая технология постепенно внедряется в область частного строительства и позволяет выполнить фундамент из шин в одном из следующих вариантов:

  • с применением автомобильных покрышек для формирования заливаемого бетонным раствором цельного основания по всей площади строения;
  • на базе шин, установленных в качестве отдельных опорных элементов для дома, расположенных в угловых точках здания, а также в зонах пересечения несущих стен, где действуют значительные нагрузки.

Основа плитного типа строится из предварительно засыпанных щебнем и забетонированных автомобильных покрышек, установленных в два яруса на предварительно подготовленной строительной площадке, с которой удален плодородной слой почвы, отсутствуют остатки кореньев, мусор, крупные каменистые включения. Технология выполнения работ по подготовке основания предусматривает заполнение полостей внутри и между скатами обломками кирпича, камнем, мелкофракционным гравием.

Есть и минус фундамента из автомобильных покрышек – если шины находятся на поверхности земли, они способны выделять вредные вещества

Исключение составляет песок, вызывающий значительную осадку фундамента. Цельная основа формируется путем заливки бетонного раствора в опалубку, установленную по периметру постройки. Скаты предварительно закрываются рубероидом. До бетонирования конструкция может усиливаться арматурным каркасом.

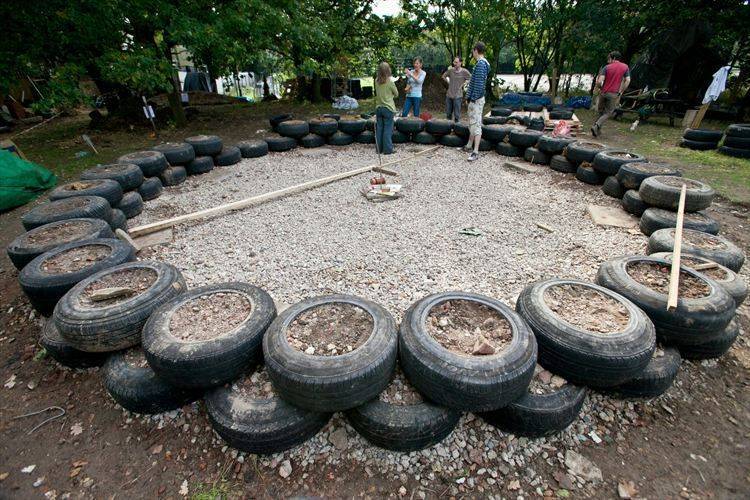

Столбчатая основа имеет существенные отличия от цельной, хотя подготовительная стадия работ аналогична. Главная особенность столбчатой основы в отличие от плиточной базы в том, что заливка бетона для локально расположенных опор осуществляется внутри скатов после заполнения их полостей щебнем и уплотнения.

Правомерен вопрос, выдержит ли фундамент из шин вес строения? Ведь строят дома из различных материалов – кирпича, ячеистых блоков, древесины, отличающихся массой. Обеспечит ли основа требуемую прочность, эксплуатационные характеристики и длительный ресурс использования постройки.

Независимо от типа основания, оно после заливки должно быть прочным, равномерно воспринимать усилия, передающиеся строением. Рассмотрим особенности.

Данную технологию можно использовать при построении небольших зданий, поэтому для массивных и блочных сооружений используются традиционные виды фундамента

Положительные стороны и отрицательные моменты

Различные виды строительных материалов обладают достоинствами и имеют свои характерные недостатки. Не является исключением фундамент для постройки, основа которого – изношенные покрышки. Рассмотрим плюсы конструкции из старых шин:

Несмотря на множество положительных моментов, основание из шин под воздействием прямых солнечных лучей выделяет вредные вещества в атмосферу. Эмиссия вредных компонентов, входящих в состав резины, ощущается органолептическим путем, если скаты расположены выше нулевой отметки и не защищенные бетоном от воздушного пространства. Создавая фундамент из покрышек своими руками, обеспечьте надежную защиту скатов от нагрева и контакта с открытым воздухом.

Область применения

Решив построить фундамент на покрышках своими руками, определитесь с массой строения, взвесьте все «за» и «против», тщательно изучите возможность применения автомобильных скатов в качестве основы для будущей постройки. Обязательно проконсультируйтесь с профессиональными строителями. Эксплуатация возведенных частными застройщиками строений подтверждает возможность использование бывших в употреблении покрышек для установки следующих построек:

  • одноэтажных дачных домов, стены которых выполнены из деревянного бруса;
  • небольших сооружений каркасного типа, характеризующихся уменьшенной массой;

Существует несколько вариантов для укладывания фундамента из уже использованных автомобильных покрышек

  • хозяйственных и бытовых построек (сараев, бытовок, туалетов), возведенных на дачных участках;
  • малогабаритных помещений, предназначенных для использования в качестве бани.

Возведение капитального здания на основе из автомобильных шин может привести к непредвиденным результатам, вызвать дополнительные финансовые расходы. Чрезмерная самонадеянность застройщика, отсутствие строительных знаний, желание сэкономить на строительстве фундамента здания может привести к фатальным последствиям. Фундамент из шин лучше используйте в качестве основы для небольших построек, имеющих малый вес.

Этапы выполнения работ

Рассмотрим, как построить фундамент на покрышках своими руками. При возведении цельного основания выполните следующие мероприятия:

После приобретения бетонным массивом эксплуатационных характеристик можно осуществлять мероприятия по дальнейшему строительству здания.

Процесс возведения индивидуальных опор на базе шин от большегрузных автомобилей предусматривает аналогичный объем подготовительных операций на строительной площадке. Произведите удаление грунта, разравнивание и уплотнение. Отдав предпочтение столбчатой основе, после работ по подготовке площадки, выполните следующие мероприятия:

  • расположите нижний ряд покрышек по углам и точкам пересечения стен строения, обеспечив расположение оси скатов, соответствующее разметке;
  • проверьте горизонтальность опорных поверхностей, используя строительный уровень;
  • уложите второй ряд скатов, выполните внутри гидроизоляцию;
  • заполните внутреннюю полость щебнем, увлажняя и послойно утрамбовывая массив;
  • подготовьте раствор бетона;
  • произведите заливку бетонного раствора поверх уплотненного в скатах щебня.

При необходимости, на шины по периметру постройки можно уложить швеллера, которые объединят опорную конструкцию в единый силовой контур. Остается удалить воздушные полости, дать раствору затвердеть, и через месяц можно продолжать строительство.

Подводим итоги

Использование покрышек в качестве мелкозаглубленного основания позволит сделать фундамент, обеспечив при этом необходимую прочность для легкого строения. Имеются серьезные опасения, выдержат ли опоры массу жилого дома. Отдавайте предпочтение проверенным строительным решениям, позволяющим построить надежное здание с капитальным фундаментом.

Филонцев Виктор Николаевич

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках — 12 лет, из них 8 лет — за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

Фундамент из покрышек для бани своими руками: как сделать?

Хорошо известное сленговое выражение «поставить на колеса» имеет несколько толкований, в зависимости от сферы использования этого крылатого афоризма. У автослесарей средней руки и продвинутых автолюбителей «поставить на колеса» означает восстановить до транспортабельного состояния откровенный автомобильный хлам, у наркодилеров — приобщить к употреблению наркотических средств в виде таблеток нового клиента. В сегодняшнем материале мы попробуем поставить на колеса баню, причем, в самом хорошем понимании этого слова, никаких наркотиков и никаких гаечных ключей. Делаем бюджетный фундамент из покрышек и смотрим, что получается.

Оглавление

  • 1 Из будней шиномонтажника
  • 2 Колесо вместо фундаментного блока
  • 3 Виды фундаментов, возводимых из покрышек
  • 4 Заключение

Из будней шиномонтажника

Для того чтобы лучше понимать есть ли в таком решении рациональное зерно или это очередной околостроительный бред нужно обратиться к самой покрышке. Ежегодно сотни и тысячи шиномонтажных мастерских по всему миру сталкиваются с проблемой утилизации отработанных и аварийных шин.

Требования к качеству и состоянию покрышек колес в цивилизованных странах очень жесткие, сами скаты весьма габаритны и занимают значительный объем и сфера их использования достаточно ограничена. Французский производитель премиальной автомобильной резины «Мишлен» известный качеством своих шинных каркасов запустил программу восстановления грузовых автошин Remix, в заводских условиях производя восстановление рабочего слоя на старом каркасе.

Щепетильные и практичные немцы уже несколько десятков лет перерабатывают утилизированную резину добавляя резиновую крошку в состав асфальтобетонной смеси при прокладке своих знаменитых автобанов, японцы проживающие в зоне повышенной сейсмической активности начали использовать отработанные автопокрышки при возведении фундаментов зданий и сооружений пытаясь использовать их такое полезное качество как устойчивость к деформациям. Японцы известные изобретатели и рационализаторы поэтому стоит присмотреться к такому варианту попристальней, повнимательней.

Колесо вместо фундаментного блока


И так, отслужившая свой срок автомобильная покрышка при использовании в качестве основы для креативного возведения фундамента ряд неоспоримых позитивных качеств:

  • Автомобильная резина достаточно прочна, особенно это касается каркасов именитых западных производителей, в которых используются многослойное армирование стальной, полимерной нитью, в составе резины достаточный процент занимает натуральный и синтетический каучук, известный своей устойчивостью к деформациям и износоустойчивостью;
  • Такой материал можно приобрести даром. Ввиду того, что многие шиномонтажные мастерские сталкиваются с проблемой утилизации отработанных шин, ваши затраты могут ограничиться только транспортировкой колес к месту строительства;
  • Резина обладает отличными гидроизоляционными качествами, устойчива к поражению микроорганизмами и грибками, способна долго сохранять свою форму и основные качества;
  • Хорошо транспортируется, хранится и монтируется;
  • Отлично переносит сезонные температурные колебания и смещения и подвижки почвы на сопрягаемом участке.

Из основных недостатков следует отметить следующие:

  • Горючесть резинового состава, что может инициировать относительно высокую пожароопасность объекта;
  • Склонность к разрушению поверхностного слоя под воздействием солнечных лучей, в первую очередь ультрафиолетовой части их спектра;
  • Возникновение неприятного специфического запаха, особенно в жаркое время года, при нагревании резиновой поверхности.

Если недостатки вас не пугают, а достоинства вы расцениваете как весьма существенные стоит перейти к рассмотрению типов фундаментов, для возведения которых возможно использовать такую технологию.

Важно! Следует признать, что всеми необходимыми качествами для обустройства фундамента обладают покрышки грузовых автомобилей размерности 320×508, 315×22,5, 385×22,5, 425×22,5.

Виды фундаментов, возводимых из покрышек


В настоящее время , фундамент для бани из покрышек выделяется двух основных типов: плитовой и столбчатый.

Возведение очень популярного ленточного таким способом строить нецелесообразно, в первую очередь из-за большого количества трудозатрат по укладке покрышек в периметр ленты, их засыпке клинцовочным материалом, обустройству опалубки для формирования тела фундамента.

Плитовой фундамент

Представляет собой цельную плиту, которая закладывается в основание здания и прекрасно воспринимает и, самое главное, равномерно распределяет по всей плоскости все нагрузки от веса конструкции.

К недостаткам такого вида фундамента следует отнести большой объем землеройных работ для формирования котлована или чаши будущего фундамента, немалое количество товарного бетона и арматурного прута для армирования площади плиты.

Кстати, вся прелесть применения покрышек в теле фундаментной плиты, как раз и заключается именно в том, что покрышки замещают собой часть бетонной массы и выполняют роль демпфера, гасящего и поглощающего линейные и иные деформационные явления.

Особенности возведения

Фундамент из покрышек изготовленный своими руками возводится с соблюдением следующих последовательных технологических приемов:

  • Подготовка участка к проведению строительных работ. Очистка его от растительности, мусора, иных строений и сооружений;
  • Отрывка котлована. В нашем случае, с учетом того, что строения бани имеют невысокое удельное давление на подлежащий грунт, полезную глубину котлована можно принять в расчете ширины профиля покрышки + 12% как достаточную;
  • Если, в подошве фундамента залегает прочный и устойчивый грунт типа глинистого сланца, то можно ограничиться зачисткой и нивелированием плоскости. Если грунты неустойчивые, склонные к сползанию и осыпанию, то полезно подпереть подошву песчано-щебневой подушкой толщиной 50- 70 мм;

Внимание! Подушка из песчано-щебневой смеси готовится из расчета 70 частей щебня различных фракций и 30 частей чистого карьерного песка. Полученная смесь тщательно смачивается водой и трамбуется виброплитой или ручной трамбовкой.

  • В ложе котлована укладываются покрышки, все образующиеся полости засыпаются клинцовочным материалом: щебнем, бетонным или кирпичным боем. В ряде случаев допустимо использование чистого сопутствующего грунта;

Важно! Внутренний объем покрышки необходимо заполнять не более чем на 80 — 85 % от номинального. Это позволит более качественно сохранить ее демпфирующие свойства.

  • Сверху покрышек необходимо уложить рубероид в несколько слоев. По периметру будущей плиты возводится опалубка, высота которой должна быть на 20 % выше толщины проектируемой плиты;
  • Следующим слоем выступает армированная металлической сеткой бетонная стяжка. Ее заливают в один заход. Следует помнить что раздельная, поэтапная заливка отрицательно сказывается на прочности и качестве монолита;
  • По истечении срока 7 — 8 суток с момента заливки верхнего бетонного слоя опалубку аккуратно демонтируют;
  • Следует помнить, что окончательное созревание массива из товарного бетона происходит не ранее 21 дня с момента его укладки.

Столбчатый фундамент

Этот вид фундамента является упрощенной технологией, закладки фундаментного основания, которая применяется при строении легких и ненагруженных сооружений. Суть ее заключается в возведении столбов в ключевых точках приложения нагрузки на основание.

В зависимости от конкретной ситуации, столбы могут обвязываться между собой армированным железобетонным поясом или элементами из сборного железобетона. Этот прием позволяет:

  1. Более равномерно распределить нагрузку по всему периметру основания.
  2. Повысить общую устойчивость столбов, как в продольном, так и поперечном направлениях.

Для полноты картины стоит привести информационную таблицу, отражающую геометрические линейные размеры наиболее распространенных типоразмеров грузовых шин:

Размерность шиныНаружный диаметр и ширина профиля, в мм
315×80×22,51092×315
12.00R201137×313
385×65×22,51092×405
425×85×21
1260×425

Особенности возведения фундамента этого типа

Фундамент из покрышек для бани столбчатого типа так же следует закладывать в определенном хронологическом порядке:

  • Зачистка и подготовка строительной площадки к проведению работ;
  • Удаление верхнего плодородного слоя почвы;
  • Нивелирование подлежащей поверхности;
  • Ее разметка посредством обозначения периметра будущего сооружения и оснащения контрольными колышками в ключевых точках расположения столбов;
  • Укладка покрышек с привязкой к колышку как к центру окружности;
  • Выравнивание покрышек в горизонтальной плоскости с применением инструментального контроля строительным уровнем;
  • Закладка подошвы столба с помощью щебневой подушки, которая проливается водой и тщательно трамбуется. Подлежащим щебневой подушке должен быть слой гидроизоляции;
  • Заливка бетонной смеси. В ряде случаев, проводят вертикальное армирование столба посредством арматурного прута диаметром 20 мм.;
  • Первичное созревание бетона в течении 7 суток, с момента укладки. Окончательное созревание происходит не ранее 21 дня, с момента закладки столба.

Кроме этого стоит добавить еще несколько общих рекомендаций:

  • Ввиду популярности таких фундаментов в регионах в вечной мерзлотой нельзя заглублять его подошву ниже точки сезонного замерзания;
  • Точность горизонтального уровня в нашем случае значительно важнее точности вертикальной проекции. Следует помнить, что заваленный горизонт достаточно сложно поддается корректировке.

Заключение

Несмотря на всю свою экстравагантность, основание с применением покрышек из отработанных грузовых шин имеет полное право на жизнь.  Фундамент для бани из покрышек для такого ненагруженного сооружения быстро строится, позволяет сэкономить бетонную массу, достаточно надежно защищает бетонное тело столбчатого фундамента от негативных атомосферных воздействий и осадков.

Плитный фундамент на основе грузовых покрышек с успехом может применяться на неустойчивых, склонных к пучению почвах, в сейсмически нестабильных регионах страны.

Принимая во внимание достаточное количество позитивных моментов и достоинств основания такого типа не рекомендуется использовать, если баня будет возводится из кирпича, различных строительных блоков, иметь компоновку из нескольких этажей. Не совсем ясно как будет себя вести такое основание в долгосрочной перспективе, поскольку нет практического опыта его эксплуатации на протяжении нескольких десятков лет. В любом случае можно попробовать такую технологию, а при желании и модернизировать и улучшить. В случае успеха будет хороший повод хоть в чем то утереть нос японцам.
