Монолитные ленточные фундаменты

Ленточный монолитный фундамент имеет жёсткую конструкцию с неразрывной структурой, формирующей замкнутый контур. Основание прокладывается под несущими стенами, всех типов строений, возведённых из железобетонных конструкций, древесины, кирпича.

Оглавление
1) Чертежи ленточного монолитного основания
2) Требования ГОСТ
3) Технология устройства фундамента
4) Где заказать фундаментные работы

Чертежи ленточного монолитного основания

Работы по обустройству ленточного основания, начинаются с создания чертежа, включающего основные конструктивные элементы, размеры и расстояния между отдельными сегментами. Определяется глубина заложения фундаментной плиты (50см), схема обустройства теплоизоляционного и гидроизоляционного слоя с указанием используемых материалов (керамзит, рубероид). Отмечается место формирования отмостки и цоколя, планируется схема устройства напольного покрытия.

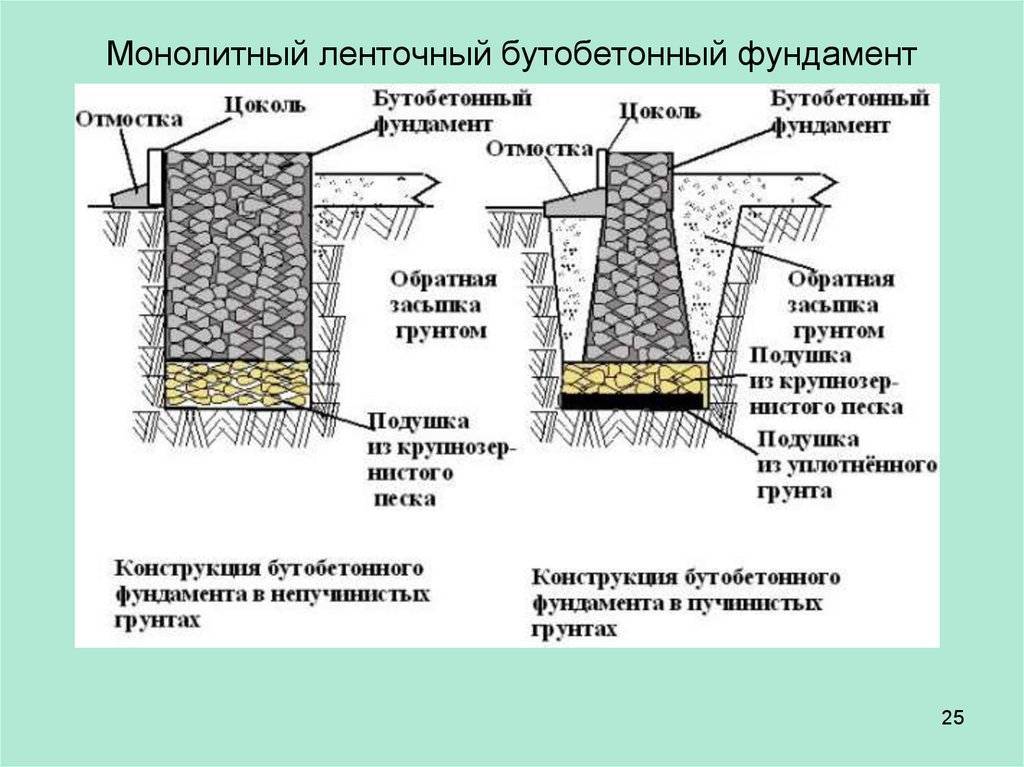

Рис. 1Схема ленточного монолитного фундамента

Требования ГОСТ

Работы по закладке фундамента, осуществляется с применение железобетонных плит, произведённых в соответствии с требованиями ГОСТ 13580-85. Конструкции подходят для задействования в сухих и насыщенных влагой грунтах, они могут укладываться в землю при температуре до -40°C, что соответствует рекомендациям, изложенным в СНиП 23-01-99, изданном Госстроем РФ.

Плиты подходят для закладки ленточных фундаментов в районах с сейсмической активностью до 9-ти баллов. Разрешено использовать плиты в грунтах, не содержащих агрессивные по отношению к железобетону субстанции. Приёмка плит осуществляют по требованиям ГОСТ 13015-2003, в соответствии со следующими параметрами:

морозостойкость — ГОСТ 10060-87;
прочность бетона — ГОСТ 10180-90;
соответствие геометрическим параметрам — ГОСТ 13015.0-83;
водопоглащение — ГОСТ 12730.0-78.

Может быть интересным:

Расчёт нагрузки ленточного фундамента
Виды ленточных фундаментов

Песчаная подушка, формируемая при закладке фундамента, делается по требованиям ГОСТ 8736-93 (зерновая плотность песка не превышает 2,8 г/см). Опалубка ленточного монолитного основания делается по требованиям ГОСТ Р 52085–2003. Армирование фундамента осуществляется с применением арматуры по ГОСТ 5781-82.

Технология устройства фундамента

Технология закладки монолитных ленточных фундаментов включает несколько этапов:

геологические инженерные изыскания – изучается состав почвы, степень её промерзания, тип местности, а также региональные климатические особенности;
выполнение разметки – отмечается угол будущего строения, а от него проводят перпендикулярные линии. Последняя точка определяется посредством угольника. Минимальная ширина основания – 40см;
обноска фундамента – формируется на расстоянии двух метров от дома, она необходима для фиксации точек разметки. Делается из деревянных столбиков (130см), оббитых снаружи досками;
земляные работы – удаляется дёрн (глубина 20см), размечаются и выкапываются траншеи, стены которых укрепляются опалубкой;
формирование песчаной подушки – толщина до 20см. Дно траншеи засыпается семью гравия и мелкого песка.

Выполняются дренажные работы, после чего осуществляется заливка фундаментной плиты. Обустраивается опалубка и проводится армирование конструкции, после чего готовятся выводы для вентиляции и коммуникаций. Основание заливается растворов, после чего делается гидроизоляционный слой.

Полезный материал по теме:

Сборный ленточный фундамент
Ленточный фундамент для дома, технология

Мы осуществим работы с фундаментами

Монолитные ленточные конструкции, являются идеальным решением для плотных грунтов. Однако в условиях рыхлых почв, железобетонные плиты не эффективны и лучше, сформировать свайный фундамент. Компанией «Установка свай», выполняются все работы связанные с обустройством свайных оснований. Осуществляется поставка свай, забивка их и шпунта, а при необходимости производится лидерное бурение. Свяжитесь с менеджером компании и получите бесплатную консультацию.

Свяжитесь с нами и мы произведём работы

Где мы находимся
Видео наших работ, смотреть

Наша компания производит работы по возведению фундаментов в Москве и Московском регионе — обращайтесь, поможем!

Монолитный железобетонный ленточный фундамент — DARS.pro

Монолитный железобетонный ленточный фундамент представляет собой единую монолитную железобетонную ленту предусмотренного проектом загородного дома сечения, глубины и размеров. Данная монолитная лента по практике закладывается под всю площадь здания загородного дома, под всеми наружными и несущими стенами здания. Благодаря большой площади ленты достигается ее равномерное давление на грунт, соответственно все нагрузки от здания равномерно передаются на основание. Замораживание и оттаивание грунта не влияет никаким образом на конструкцию, так как заглубление ленточного монолитного фундамента выполняется всегда ниже глубины сезонного промерзания.

Монолитный ленточный фундамент Строительная Компания «ДАРС» часто применяет в малоэтажном строительстве при возведении зданий с кирпичными, газобетонными, монолитными и каменными стенами. Ленточный фундамент обычно мы не выполняем широким по всей высоте, расширенной делаем только пятку (подошву) фундамента, благодаря чему удается достичь невысокой стоимости монолитного ленточного фундамента и равномерно распределить все нагрузки от загородного дома на материковый грунт. В любом случае строительные работы по строительству монолитного ленточного фундамента мы выполняем только на основании проектной документации для строительства загородного дома.

Монолитный железобетонный ленточный фундамент в плане выглядит как расположенная по всему периметру здания и под несущими внутренними стенами сплошная полоса из армированного бетона. Данная конструкция фундамента считается универсальной и надежной, так как может быть применена даже в очень неблагоприятных климатических и геологических условиях, выдерживая существенные колебания грунтовых масс. К таким колебаниям относится просадка грунта и попеременные заморозки с потеплением.

К любому делу нужно подходить профессионально. Сотрудники нашей Строительной Компании «ДАРС» прекрасно знают и применяют всю технологию монолитных строительных работ. На многих наших объектах мы многократно применяли, применяем и будем применять именно монолитные железобетонные конструкции. Наша строительная компания поможет Вам реализовать любой проект с монолитным железобетонным фундаментом.

Устройство ленточного фундамента состоит из нескольких этапов:

1. Подготовка участка под строительные работы загородного дома

На этом этапе расчищается участок, предназначенный для возведения здания, завозятся все строительные материалы, которые нужны для строительства. Наш геодезист на участке проводит разметку всех осей коттеджа, производим выноску основных и важнейших деталей фундамента. При геодезической разметке специалисты компании «ДАРС» многократно проверяют всю геометрию будущего здания загородного дома, все размеры, все прямые углы. Так же, мы выносим «в натуру» «нулевую отметку» здания – от которой ведется все строительство как «вниз» фундамента, так и «вверх» всей коробки. «Нулевую отметку» задает архитектор при ведении авторского надзора, или она указывается в проекте Вашего дома (если проект индивидуальный или привязан и адаптирован под Ваш участок).

2. Копка траншеи под фундамент и ее подготовка

Строительная Компания «ДАРС» производит рытье траншей под фундамент с применением экскаватора. Иногда, в стесненных условиях копка траншей может производиться вручную. В любом случае, после завершения работы экскаватора, мы всегда вычищаем и идеально подравниваем дно траншеи вручную. Далее, в соответствии с проектными решениями, которые приняты на основании геологических изысканий, проводятся работы по устройству основания пятки ленточного фундамента. Устраивается или песчаная подушка, или подушка из песчано-гравийной смеси, или просто бетонная стяжка (подбетонка).

3. Устройство опалубки монолитного ленточного фундамента

Далее наши строительные специалисты устанавливают опалубку в соответствии с опалубочными чертежами из проекта загородного дома. Строительная Компания «ДАРС» использует специальную инвентарную опалубку, специализированные стойки, стяжки и распорки. На всех этапах ведется контроль размеров и геометрии всех конструкций.

4. Монтаж арматуры для монолитного ленточного фундамента
В зависимости от конфигурации и размера опалубки, параллельно с устройством опалубки, где уже опалубка готова, наши рабочие производят армирование конструкций. Диаметр арматуры, тип и размеры арматурных деталей и усилений, вид арматуры, ее количество и расположение в конструкциях указываются в проекте дома. Мы всегда строго следуем проектным решениям.
После заливки бетоном, арматура позволяет получить монолитный железобетонный фундамент, с очень высокими прочностными характеристиками. Арматурный каркас закладывается на всю высоту стен фундамента. Данный арматурный каркас жестко связывает нижнюю часть фундамента с верхней частью.
Работы по вязке арматуры наши рабочие на объекте выполняют в строгом соответствии с проектом, соблюдая все проектные размеры, шаг арматурных стержней, размер защитного слоя. Перед заливкой бетона армирование всегда проходит проверку внутреннего инженерного контроля, авторского надзора и технического надзора.
5. Заливка бетона в опалубкуЗаливка бетона в опалубку происходит поэтапно. Заливаются слои по 15-20 сантиметров. Каждый из этих слоев уплотняется специальным глубинным бетонным вибратором, чтобы не было пустот с воздухом в теле бетона. Простукиваются и опалубочные стены, чтобы исключить пустоты. Вибратор для бетона будет лучшим помощником в этом деле. Важную роль играет консистенция бетонной смеси, она должна быть однородной, чтобы исключить деления на слои. Чтобы получить качественный бетон на объекте, отдел снабжения Строительной Компании «ДАРС» всегда заказывает бетонный раствор на проверенных бетонных заводах, бетонный раствор который соответствует строительным нормам и имеет все соответствующие сертификаты. Если же бетонные работы ведутся в зимний период, тогда бетонные конструкции мы всегда утепляем после заливки и ведем прогрев бетона.
6. Гидроизоляция и утепление фундамента частного дома
Спустя 7-10 дней после заливки бетонных конструкций фундамента Вашего загородного дома, когда бетон наберет 70% проектной прочности, уже возможно демонтировать опалубку. После снятия опалубки, в зависимости от геологии Вашего участка и проектных решений коттеджа, мы проводим определенные проектом загородного дома работы по утеплению фундамента и гидроизоляции фундамента. При выполнении утепления и гидроизоляции фундамента Строительная компания «ДАРС» применяет самые современные технологии и материалы
7. Обратная засыпкаПо завершению устройства гидроизоляции и утепления специалисты нашей Строительной Компании выполняют обратную засыпку «в пазух». Обратная засыпка выполняется в соответствии с проектным решением и производится обычно песком средней крупности с послойным трамбованием виброплитой и проливом водой. Эту операцию мы всегда выполняем вручную, осторожно, чтобы не повредить гидроизоляцию и/или утепление стен фундамента. Возможно применение защиты гидроизоляции дренажной мембраной (при выполнении дренажа).
Плавающие плиты — WADDELL ENGINEERING LTD
О НАС

Наши инженеры уже 10 лет специализируются на проектировании плавающих плит.
Мы ориентируемся на предоставление экономичных и практичных решений для строительства.
Наши инженеры имеют лицензии в Онтарио, Альберте, Новой Шотландии, Нью-Брансуике, Саскачеване и на острове Принца Эдуарда.
Нужны штампованные чертежи плавучей плиты? Посетите наш веб-сайт с плавающей плитой.
Просто нажмите зеленую кнопку «Получить сейчас» ниже, заполните данные о своем здании и участке в форме и нажмите кнопку «Отправить».
ЧТО ТАКОЕ ПЛАВАЮЩАЯ ПЛИТА
?
Плавающие плиты используются в качестве фундаментов для различных сооружений, включая навесы, гаражи, пристройки, коттеджи и многое другое.

Плиты имеют утолщенный армированный периметр, но без морозостойких оснований. Их называют «плавающими», потому что они могут двигаться выше линии промерзания как единое целое. Также можно добавить изоляцию, чтобы свести к минимуму движение из-за мороза, в зависимости от требований проекта.
ЗАЧЕМ ИСПОЛЬЗОВАТЬ ПЛАВАЮЩИЕ ПЛИТЫ
?
Строительство плавающей плиты является одним из самых экономичных методов устройства фундамента. Традиционные фундаменты включают ленточный фундамент с морозостойкой стеной над ним. Ленточный фундамент устанавливается ниже уровня промерзания, обычно на 4 фута-0 дюймов ниже уровня грунта. Стоимость ленточного фундамента и противоморозной стены выше, поскольку требуется больше земляных работ, бетона и рабочей силы.

VS
Для навесов, по нашему мнению, лучше всего подходят плавающие плитные фундаменты.
Для домов есть некоторые недостатки, о которых следует подумать, и их следует сопоставить с преимуществами.

Преимущества строительства домов из плавающих плит:
Не требуется стена подвала высотой 8 футов 0 дюймов
Не требуется система деревянного пола
Требуется меньше бетона и опалубки, что делает строительство более экономичным и экологичным
Дешевле затопление подвала или вероятность инфильтрации радона
Плавающие плиты можно обогревать теплым полом, что обеспечивает комфортное и сбалансированное тепло
Некоторые из недостатков конструкции плавающих плит для домов:
Потеря складских помещений
Иногда снижается перепродажа дома из-за отсутствия подвала.

ПРОЕКТЫ — РАЗЛИЧНЫЕ ПРИМЕНЕНИЯ
Плавающая плитная конструкция представляет собой универсальный тип фундамента. Плавающие плиты могут быть установлены разными способами.
Плавающие плиты обычно используются для следующих зданий:
Вспомогательные здания
Гаражи
Навесы
Дома и коттеджи
Амбары
УСЛУГИ — ПЛАВУЧАЯ ПЛИТА И ЧЕРТЕЖИ НАВЕСОВ
Мы можем предоставить штампованные чертежи плавающих плит, которые вы можете использовать для строительства, и получить одобрение строительного отдела.
Канадские строительные нормы и правила требуют получения инженерно-штампованных чертежей для плавающих плитных фундаментов площадью более 592 кв. футов. в районе застройки.
Мы также можем предоставить чертежи деревянного каркасного дома, который будет построен на плите. Если вы заинтересованы в предварительно спроектированных стальных зданиях, сообщите нам об этом, и мы можем направить вас к ряду компаний, занимающихся предварительным проектированием / строительством, с которыми мы работаем.
Чертежи деревянно-каркасных зданий, стоящих на плавающих плитах, очень похожи на те, которые строятся поверх ледяных стен. Точечные нагрузки от здания должны восприниматься фундаментом, либо утолщенным краем, либо утолщенной прокладкой внутри плиты. На чертежах также должно быть показано, как установка таких коммуникаций, как водопровод и электричество, учитывает движение плиты, когда она плавает на земле.
ОБЩАЯ ПРАКТИКА
Соединение с существующим фундаментом

Обычно мы рекомендуем вбивать в существующий фундамент, а не формировать скользящее соединение. Обратите внимание на форму для бордюра с непрерывной заливкой.
Фундамент и пол | Пальмако
Фундамент дома представляет собой комплекс подземных сооружений, на которые опираются стены или столбы и который передает нагрузки на основание строения. Опорная поверхность фундамента называется подушкой, образующая ее конструкция — подошвой, а выступающая на поверхность часть — цоколем.
Ленточные фундаменты, фундаментные плиты или Свайные фундаменты в основном применяются при строительстве жилых домов или дач.

Поскольку бревенчатый дом легкий, он не требует очень сложного или прочного фундамента. Поскольку фундамент напрямую связан с конструкцией фундаментных балок дома, важно знать тип планируемого фундамента в начале проектных работ.
Выбор фундамента основывается на результатах визуального осмотра или геодезических изысканий. После расчета несущей способности грунта можно приступить к проектированию фундамента, подходящего для данной поверхности.
Выбор фундамента бревенчатого дома должен основываться на площади и размерах дома. Если в грунте много глины, известняка или песка, рекомендуется использовать ленточный фундамент. Если грунт ниже, то фундамент следует строить на сваях.

Типы фундаментов:
Ленточный фундамент
Плитный фундамент
Свайный фундамент
Ленточный фундамент
Из-за более низкой стоимости и более короткого процесса строительства бревенчатые дома часто строятся на ленточном фундаменте. Для устройства ленточного фундамента после завершения земляных работ и уплотнения грунта под несущими стенами сооружается железобетонный фундамент. Обычно на фундамент укладывают три и более рядов фибоблоков в соответствии с проектной высотой цоколя и глубиной котлована. Внутренняя часть цоколя фундамента утеплена пенополистиролом и заполнена песком. После утрамбовки песка укладывают инженерные коммуникации и утеплитель под полом. После того, как каркас и трубы отопления или кабели пола установлены, поверх них заливается железобетонная плита.

Плитный фундамент
Преимуществом монолитного плитного фундамента является его большая несущая способность, благодаря чему этот тип фундамента применяется в случаях неустойчивых грунтов, состоящих из глины или плавучего песка. Для плитных фундаментов снимают верхний гумусовый слой грунта, устраивают песчаное основание и задают высоту от земли по реперным точкам. После этого утрамбованный песок окружают пенополистиролом, накрывают прочной гидроизоляционной пленкой и проводят инженерные коммуникации.
После возведения опалубки и вязки арматуры всю подготовленную конструкцию заливают бетоном.
Основное отличие ленточного фундамента от плитного заключается в том, что перекрытие плитного фундамента заливается вместе с фундаментной частью, а у ленточного фундамента конструкция перекрытия стоит отдельно от фундамента.
Свайный фундамент

Свайный фундамент можно возводить и на неустойчивых поверхностях. Сваи или столбы закапывают (или выкапывают яму и отливают столбы из бетона) так глубоко в землю, чтобы обеспечить достаточную несущую способность для постройки на них дома. Одним из преимуществ свайного фундамента является его низкая стоимость.
Фундаментные балки дома устанавливаются на фундамент. Далее стены устанавливаются на фундаментные лаги. Обычно балки фундаментных лаг обрабатывают антисептиком для древесины. Мы настоятельно рекомендуем устанавливать фундаментные балки не непосредственно на бетон, а на битумный материал (не входит в комплект поставки).
