Мелкозаглубленный фундамент – это фундамент, который закладывается на глубину меньше глубины промерзания грунта. Для возведения мелкозаглубленного фундамента, как правило, не требуется проводить масштабных земляных работ. Достаточно просто снять плодородный слой почвы, в диапозоне от 10 до 30 сантиметров, что естественно не предполагает использования тяжелой спецтехники.

Мелкозаглубленные фундаменты опираются на нестабильные, пучинистые грунты, другими словами лежат на поверхности грунта, именно поэтому их еще называют поверхностные фундаменты. Особенностью данной конструкции является то, что находясь на поверхности, фундамент не испытывает боковых нагрузок от сил морозного пучения, а в случае воздействия грунта снизу, на основание фундамента, поднимается целиком вместе с сооружением на нем. Особенно эффективен в подобных ситуациях плитный фундамент. Стоит отметить, что на поверхностных фундаментах чаще всего возводят легкие строения, такие как деревянные дома и дома из газобетона не выше одного этажа или легкие каркасные дома с возможной мансардной надстройкой. Для тяжелых конструкций мелкозаглубленные фундаменты не подходят. Читать далее:

Чаще всего при возведении легких строений, используют два вида поверхностных фундаментов:

1. Плитный фундамент – представляет собой железобетонную монолитную плиту, как правило, утепленную под основанием, для ослабления сил морозного пучения. Данная плита выполняется как многослойный пирог. На расчищенную площадку от плодородного слоя делается песчано-гравийная подушка, для выравнивания поверхности под утеплитель, а так же играя роль дренажа. Следующим слоем укладывается водонепроницаемая изоляция препятствующая подступам грунтовых и паводковых вод к плите фундамента снизу. Затем слой теплоизоляции. Она выполняет роль своеобразного щита, который не дает промерзать грунту под основанием фундамента. Это минимизирует пучинистость грунта под плитой и одновременно не дает промерзать ей в зимний период времени. Следующим слоем укладывается арматура. Она вяжется в сетку с ячейкой в 150 мм и делается минимум в 2 слоя для придания будущему фундаменту прочности и способности выдерживать нагрузки оказываемые как самой постройкой, так и грунтом в период его подвижности. После того как арматура уложена, вся плита заливается бетоном марки не ниже М350. Заполнение опалубки должно происходить беспрерывно, чтобы не нарушать однородность плиты. После того как фундамент наберет достаточную прочность, наносится завершающий слой – это гидроизоляция. Она убережет плиту от атмосферных явлений и конденсата, появление которого, возможно в процессе проживания в доме.
2. Ленточный фундамент. Этот фундамент выполняется в виде цельной железобетонной конструкции, которая является основанием только для опорных стен будущего сооружения, тем самым компенсируя пучинистость грунтов за счет своей решетчитой структуры.

   Другими словами грунт, стремящийся вверх под силами морозного пучения, идет по пути наименьшего сопротивления и поднимает не сам фундамент, а выходит там, где его нет, т.е. по обе стороны ленты. Что же касается давления на саму подошву фундамента, то оно с легкостью компенсируется массой самого фундамента и сооружения стоящего на нем. Возведение ленточного фундамента проходит в несколько этапов. Размечается место расположения фундамента по осям будущего дома. Затем снимается плодородный слой почвы и делается небольшой приямок для заполнения его мелким щебнем, который выполняет роль подушки под будущий фундамент. Выставляется опалубка по всему периметру фундамента с соблюдением горизонтального уровня. Далее в опалубку закладывается армирующая конструкция, которая придаст фундаменту надежность и способность противостоять всесторонним нагрузкам. Затем в опалубку заливают бетон. После того как фундамент набрал необходимую прочность, опалубку снимают и его поверхности обрабатывают гидрофобным составом.

Существуют еще несколько разновидностей мелкозаглубленных фундаментов, таких как «быки» или попросту говоря железобетонные кубы, которые порой даже не заглубляют а выставляют на подсыпку. Мелкозаглубленные столбчатые фундаменты, для возведения которых используют металлические, пластиковые или асбестовые трубы с последующим заполнением бетоном. Как правило, их погружают в грунт не более чем на 1 метр. Так же возводят ленточные фундаменты из готовых железобетонных блоков ФБС. Но ни один из этих фундаментов не отвечает должным требованиям надежности и несущей способности, в силу своей не однородности. Поскольку все элементы такого фундамента являются разрозненными, они не могут обеспечивать стабильное положение опирающегося сооружения. Поэтому такие фундаменты рекомендуется использовать только как временные.

Для того чтобы возвести надежный фундамент, способный нести нагрузку и обеспечить стабильное положение дома на долгие годы, необходимо учитывать ряд факторов:

а) состояние и качество грунта на участке.

б) близость прилегания грунтовых вод.

в) массу будущего дома.

Для того чтобы использовать эти данные в расчетах при проектировании фундамента необходимо обладать проектом будущего дома и сведениями полученными во время геологической разведки участка.

Сегодня на строительном рынке сотни предложений по строительству загородных домов. Но лишь единицы компаний обладают опытом и навыками собственного проектирования. Часто строители используют готовые проекты, расчеты по которым проводились по усредненным данным без относительности к тому или иному участку. Заказчик, обращаясь в такую компанию, не редко переплачивает. Происходит это по тому, что застройщик, не проводя изысканий на местности, попросту закладывает максимальный коэффициент нагрузок под основание дома, тем самым, выполняя фундамент с излишним запасом прочности. Иначе говоря, закапывает деньги Заказчика в землю.

Специалисты Компании ВИРА Групп оказывают весь спектр услуг, необходимых для возведения дома от фундамента до крыши. Наш многолетний опыт и наличие высококвалифицированных специалистов позволяют проводить все необходимые мероприятия для того чтобы выполнить расчеты по каждому отдельно взятому объекту. Произвести геологическую разведку участка. Разработать новый проект или доработать существующий. Составить подробную смету для того, чтобы Заказчик получил ясные представления, за что он платит. Целью нашей компании является строительство домов, которые прослужат своим хозяевам долгие годы, а для нас будут являться доказательством собственного профессионализма.

Мелкозаглубленный фундаментСвайный фундаментФундаменты глубокого заложенияУтепление фундаментаБуронабивной фундамент (с ростверком)Отмостка фундаментаУтепленная шведская плитаОбратная засыпка фундаментаМонолитная плитаДренаж и гидроизоляция фундамента

Примеры наших работ по данной уcлуге:

НАШИ ПРЕИМУЩЕСТВА

ЧЕСТНОСТЬ

Отличительной чертой Компании ВИРА Групп является честность, открытость и прозрачность отношений с заказчиком. Именно поэтому после утверждения сметы Вы можете быть уверены, итоговая сумма не изменится, а работы будут выполнены не позднее указанного срока. Также очевидным преимуществом компании является поэтапная оплата выполняемых работ, что позволяет Вам планировать даты и суммы предстоящих затрат, а так же оценивать качество самих работ на каждом этапе строительства.

ЦЕНООБРАЗОВАНИЕ

Удержание среднерыночного показателя происходит благодаря: собственной материально-технической базе и штатным специалистам компании, а также партнерским отношениям с поставщиками и заводами изготовителями строительных материалов. Рассчитать примерную стоимость строительства вашего дома из разных материалов вы можете в разделе расценки.

СРОЧНОСТЬ

В компании «ВИРА групп» к делу привлечены только специалисты своего дела, что позволяет производить работы в сжатые сроки без потери качества проводимых работ, благодаря чему Вы сможете сократить издержки, связанные с содержанием строящегося дома. Так же гарантированные сроки производства работ позволят Вам планировать свои действия связанные с дальнейшей эксплуатацией Вашего дома, офиса или квартиры.

ПАРТНЕРСТВО

Благодаря тому, что наши партнеры обладают разветвленной сетью складских точек на территории всей Свердловской области, нашим специалистам легко выстроить грамотную логистику снабжения объекта Вашего строительства, что положительно влияет на стоимость и скорость строительства.

РАБОТЫ В КОМПЛЕКСЕ

«ВИРА групп» осуществляет функции Заказчика-Застройщика и функции Генерального Подрядчика, выполняя полный цикл работ от идеи до воплощения. Единый график производства работ, единый график финансирования и, соответственно, гарантийные обязательства по всему объекту обеспечиваем только Мы. Вам остается только наслаждаться периодом создания вашей мечты.

СЕРВИС ДЛЯ ЗАКАЗЧИКА

Наша компания высоко ценит партнерские отношения с нашими настоящими и будущими клиентами, поэтому постоянно работает не только над повышением мастерства сотрудников и улучшением качества работ, но и внедряет дополнительные сервисы для своих клиентов. В первую очередь это делается для того, чтобы любому клиенту было удобно и комфортно работать ВИРА групп.

Отзывы

Истории наших клиентов

• Одноэтажный дом
  120 м², Твинблок

  К строительству дома мы подходили 2 года. Проект был разработан нами и воплащен архитектором «Вира Групп» и полностью нас устраивает.

  Даже соседи отметили, что строители работали без остановки. Нам казалось, что стоят не одноэтажный а многоэтажный дом. Кипела работа и каждый день он рос как на дрожжах.

  Спасибо за отличные эмоции, мы ничего не хотим менять в нашем доме.

  Дмитрий Остроумов @ostroumov.dmitrii

• Двухэтажный дом
  363 м², Твинблок

  Хотелось, чтобы дом строил, тот с кем я договорился. Были обозначены четкие сроки по строительству, мне необходимо было успеть в 2,5 месяца.

  Поэтому курьированием строителтьства занялся директор Дмитрий Воробьев и он решал все сверхзадачи которые возникали не перенося их на меня. По стройке все четко. У Вира Групп есть главный инженер, который следит за порядком.

  Получил результста в нужный срок. Что редко в современном бизнесе.

  Александр Боталов

Остались вопросы?

Фундамент мелкозаглубленный, Что это?

Чтобы дом надежно стоял, закладывают прочный и добротный фундамент. Однако многие начинающие не разбираются в разновидностях фундамента. Поэтому делают так, как им подскажут такие же неопытные товарищи. Затем появляются трещины в стенах, дом может покосится и вообще становиться страшно в нем жить. Чтобы этого избежать, я вам расскажу в подробностях о видах фундамента и какой использую для строительства того или иного типа здания.

Мелкозаглубленный фундамент подходит для частного загородного малоэтажного строительства. Рекомендую этот вид для возведения легких деревянных, щитовых, каркасных зданий на малоподвижных и на умеренно-пучинистых грунтах, а также домов из газобетона на нормальных грунтах, не склонных к пучению. Фундамент мелкого заложения прочный и несложный в исполнении, что позволяет построить его своими руками.

Мелкозаглубленный фундамент – это железобетонная конструкция глубиной заложения до 70 см, то есть до уровня промерзания грунта. Считаю этот вид экономичным вариантом, потому что требуется меньшее количество строительных материалов и трудозатрат.

Мелкозаглубленный фундамент бывает двух типов:

• плитный – это сплошной монолитный фундамент, заложенный под всей площадью дома;

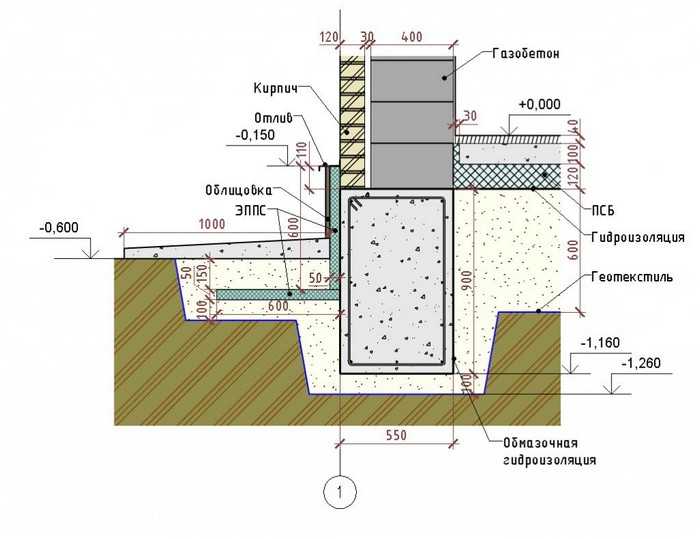

• ленточный фундамент – это железобетонная лента, расположенная под всеми несущими и конструктивными стенами согласно заранее подготовленному проекту строения.

В первую очередь разберем плюсы и минусы закладывания ленточного фундамента.

Достоинства и недостатки мелко-заглубленного ленточного фундамента

Ленточный фундамент неглубокого заложения использую во время строительства одноэтажных или двухэтажных частных домов из-за ряда преимуществ:

• сэкономите деньги, благодаря небольшому расходу бетона. Гораздо больше раствора потребуется при заливке ленточного фундамента глубокого заложения или мелкозаглубленного плитного фундамента;
• вы затратите меньше сил, так как нет необходимости выкапывать глубокую траншею, что существенно сокращает сроки строительства дома;
• вы сможете возвести такой фундамент в любое время года;
• появится возможность оборудовать небольшой подвал.

Мелко-заглубленный фундамент не подвержен морозному пучению грунтов, которые случаются очень часто в краях Сибири.

Давайте посмотрим на минусы мелкозаглубленного ленточного фундамента:

• его нельзя закладывать в болотистых местностях, где происходят частые горизонтальные движения грунта;
• нельзя заливать такой фундамент под кирпич или любой другой тяжелый материал, из которого будете возводить стены;
• не заливают этот фундамент на почвах насыщенных влагой с высоким уровнем грунтовых вод, если не организована правильная система дренирования участка.

Достоинства и недостатки плитного мелко-заглубленного фундамента

Плюсы плитного фундамента:

·         вы получаете высокий запас прочности и износостойкости;

·         бетонная плита служит основанием черного пола в доме;

·         вы получаете устойчивость к подвижным грунтам.

Недостатки плитного фундамента мелкого заложения:

• вы затратите больше денег на покупку строительных материалов по сравнению с ленточным;
• у вас уйдет больше времени на возведение плитного фундамента, так как для перехода к следующему этапу строительства бетонной подушке необходимо не меньше месяца, чтобы набрать необходимый запас прочности;
• вы не сможете оборудовать цокольный этаж или подвальное помещение;
• и, наконец, вы не сможете возвести его на участках со сложным рельефом с большим перепадом высот.

При возведении мелкозаглубленного фундамента учитывайте особенности участка и состояние грунта, сделайте правильные расчеты и подберите необходимые материалы. В соответствии с одним из видов, продумайте подключение коммуникационных систем.

Исходя своего опыта, советую использовать следующие материалы:

• бетон М300, М 400;
• арматура рифленая диаметром 12-14 см;
• арматура гладкая диаметром 8-10 см;
• проволока для вязки;
• песок и щебень мелкой фракции.

Теперь я вам расскажу, как возвести этот фундамент.

Поэтапная технология возведения мелкозаглубленного фундамента

Перед разметкой территории и земляными работами, я очищаю участок от растительности и убираю 20-30 см плодородного слоя. Затем рою водоотводные канавы для отвода поверхностных дождевых вод от места застройки.

Важно! Приступайте к разметке и земляным работам только после того, как все материалы будут закуплены и привезены на участок.  Так как процесс подготовки траншеи или котлована, заливки бетона, сооружения дренажной системы и отмостки следует производить с минимальными перерывами.

Шаги строительства фундамента:

1.      Шаг первый. Разметьте участок согласно проекту с учетом всех необходимых отступов. Отметка первого угла парадного фасада – 3 м от границы участка, 5 м от осевой линии улицы или 3 м от оси проезда. При помощи колышков и бечевки обозначьте внешний контур будущего траншеи.

2.      Шаг второй. Подготовьте траншею. По намеченному контуру выкопайте траншею глубиной до 70см. Дно выровняйте и сформируйте дренажную подушку, состоящую из тщательно утрамбованного 10-сантиметрового слоя песка и такого же слоя щебня средней фракции. Такая подушка обеспечит распределение излишней влаги по всей поверхности фундамента и не даст бетону деформироваться во время промерзания.

3.      Шаг третий. Соорудите опалубку. Чтобы край траншеи не осыпался и фундамент получился ровным, соорудите опалубку из досок толщиной 200мм, либо щитовой гладкой фанеры. Доски или фанеру скрепите между собой при помощи брусков и саморезов, либо металлическим уголком. По внешнему краю опалубки установите распорки с шагом 50-60 см, для того чтобы опалубка не прогибалась от веса бетона. Высоту опалубки делайте всегда на 10-15 см выше уровня фундамента.

4.      Шаг четвертый. Защитите от воды опалубку. Внутреннюю поверхность опалубки покройте плёнкой, для того чтобы цементное молочко не ушло в почву. Так как острые края щебня могут повредить пленку, то поверх дренажной подушки зайлейте стяжку-подбетонку, которая также позволит выровнять горизонталь подушки под фундамент.

Внимание! По своему опыту советую покрывать стены опалубки гидроизоляционным материалом, например рубероидом.  Такой слой обеспечит защиту бетона от проникновения влаги, что существенно продлит срок эксплуатации фундамента. Кроме того, в условиях сурового климата применение утеплителя из экструдированного пенополистирола обеспечит и гидроизоляцию, и теплозащиту фундамента.

5.      Шаг пятый. Армируйте мелкозаглубленный ленточный фундамент двумя вертикальными рядами арматуры А3 диаметром 12-14 мм, соединяющихся вертикальными перемычками из гладкой арматуры 8 мм в диаметре и зафиксированных между собой вязальной проволокой.  При формировании угловых соединений сделайте усиление из арматуры диаметром 13мм Г-образной или П-образной формы. Вязку каркаса выполните при помощи вязального крючка на удобном ровном месте, после чего готовую часть арматурного каркаса перенесите внутрь опалубки.

Армируйте мелкозаглубленный плитный фундамент двумя рядами арматурной сетки с размером ячеек 15х15см из рифленых прутков диаметром 12-16 мм, соединенных между собой перемычками и зафиксированных вязальной проволокой. При вязании каркаса армируйте ребра жесткости при помощи вертикальных хомутов из гладкого прутка диаметром 6мм, загнутого в виде треугольника или квадрата.

На торцах плиту армируйте П-образными стержнями, которые связывают верхний и нижний ряд армирования.

Арматурный каркас утопите в бетон на 3-5 см со всех сторон. Для этого при вязке каркаса посчитайте и сделайте отступ от края фундамента, а также установите конструкцию на подставки.

Я советую варить арматуру друг с другом для фиксации, так как это может нарушить целостность металла и приведет к коррозии.

6.      Шаг шестой. Замесите и залейте раствор бетона. Залейте за один подход всю площадь основания и полностью закройте арматурный каркас. Рекомендую заказать бетон марки не ниже М300 на заводе, что обеспечит соблюдение всех необходимых пропорций и полное промешивание раствора.

Если нет возможности заказать раствор, то при замесе придерживайтесь следующих правил:

• не экономьте на качестве цемента, так как это основной компонент бетона и должен обладать определенной вязкостью, обеспечивающей прочность фундамента;
• соблюдайте все необходимые пропорции составляющих компонентов: песка, щебня, воды и цемента. Например, одна лопата песка, одна лопата щебня и одна лопата цемента. Вы получаете монолитное основание;
• обеспечьте качественное промешивание без образования комков;
• для повышения прочности бетона используйте фибру и пластификаторы.

После заливки бетон уплотните при помощи специального виброуплотнителя, что позволит удалить пустоты и пузыри воздуха, которые негативно сказываются на прочности фундамента.

Выровняйте поверхность при помощи правила и накройте пленкой. В жаркую погоду необходимо смачивайте водой бетон для равномерного высыхания. Проектный запас прочности бетонный фундамент наберет через 3-4 недели, после чего приступите к следующему этапу строительства.

Для защиты мелко-заглубленного фундамента от морозного пучения грунта обустройте утепленную отмостку и сделайте качественную дренажную систему по всему периметру основания. Вы сократите таким образом количество влаги в почве вокруг периметра фундамента, уменьшите глубину промерзания грунта в зимнее время и убережете бетон от растрескивания и разрушения.

Теперь вы знаете, как правильно залить фундамент. Советую использовать ленточный фундамент для дачных домиков. Таким образом вы сократите время и расходы на строительство дома, получите необходимую надежность и прочность.

Если вы собираетесь проводить в этом доме не только лето и осень, то выбирайте плитный фундамент. С ним постройка простоит пятьдесят, шестьдесят лет, а вы не будете переживать из-за появления трещин в стенах.

Компания «УралСибМет» уже более 15 лет поставляет высококачественный металлопрокат и строительные материалы по доступным ценам и с возможностью доставки по Иркутской области, Бурятии и Забайкальскому краю.

Ваше строительство будет гарантировано надежным с «УралСибМет»!

Рекомендованые товары

• Арматура
• Круг
• Фибра
• Добавки для бетона
• Цемент

Фундамент мелкозаглубленный с защитой от мороза | UpCodes

Плиты для более холодного климата, Часть 2: Установка мелкозаглубленных фундаментов с защитой от промерзания для отапливаемых зданий

Метод мелкозаглубленных фундаментов с защитой от промерзания (FPSF) позволяет закладывать фундаменты средней глубиной около 16 дюймов или менее в большинстве районов континентальной части США. .(См. рис. 1 ниже.) Этот метод экономит деньги и материальные ресурсы. Поскольку он использует изоляцию для предотвращения образования инея под фундаментом, этот метод также экономит энергию за счет замедления потерь тепла в грунт из кондиционируемого строения. используется более 50 лет в Северной Европе.Международный жилой кодекс (IRC) признал метод FPSF с 2000 года с предписывающими требованиями для отапливаемых зданий и со ссылкой на стандарт ASCE 32-01 для полу- и неотапливаемых конструкций.

Рис. 1. Сравнение традиционного незамерзающего фундамента (глубина 48 дюймов) справа и мелкозаглубленного защищенного от промерзания фундамента (глубиной 14 дюймов) слева. Рисунки предоставлены Джеем Крэнделлом, P.E. www.aresconsulting.biz

В отапливаемых зданиях тщательная укладка изоляции по внешнему периметру фундамента и стены фундамента улавливает тепло здания и геотермальное тепло для смягчения почвы под фундаментами и эффективного «поднятия» глубины промерзания. . Хотя FPSF в основном используются для строительства плит на уровне земли, этот метод также хорошо работает со стволовыми фундаментами стен и невентилируемыми фундаментами подполья, а также при реконструкции, когда неглубокая выемка сводит к минимуму возмущение вокруг здания, а также в выходных подвалах, когда изоляция фундамента на нисходящая сторона структуры выгодна. Хотя в Международном строительном кодексе (IBC) не предусмотрены предписывающие методы, метод FPSF также применяется к коммерческому и сельскохозяйственному строительству со ссылкой на стандарт ASCE 32-01.

Тонкости FPSF требуют тщательного изучения, но когда строители понимают и практикуют метод FPSF, они узнают требования для данной области; то сооружение FPSF не сложнее, чем традиционного фундамента. Строители должны знать ABC перед началом FPSF: минимальная глубина для FPSF в этой климатической зоне, минимальные требования к изоляции, а также должна ли изоляция быть только вертикальной на поверхности фундамента и фундамента или вертикальной с горизонтальным продолжением от периметру (см. рис. 2 ниже).

Рис. 2. Схема теплового потока мелкозаглубленного фундамента с защитой от замерзания отапливаемого здания.

Глубина фундамента

Международный жилищный кодекс (IRC) предлагает упрощенный метод определения глубины фундамента, а также тип необходимой изоляции и место ее установки. Для начала вам нужно будет сослаться на индекс замерзания воздуха для вашей строительной площадки. Индекс замерзания воздуха — это показатель совокупной продолжительности и величины температур выше и ниже нуля, наблюдаемых в течение любой зимы. IRC предоставляет контурную карту индекса замерзания воздуха с цветовой кодировкой (см. рис. 3 ниже), которая хорошо работает в большинстве областей, за исключением переходных областей (где индекс замерзания воздуха переходит из одного набора спецификаций в другой). Строители обычно могут получить точную местную информацию в муниципальном строительном департаменте и найти более полные диаграммы в Интернете в Национальном центре климатических данных (NCDC). Отчет Совета Международного кодекса 403.3 (ICC R403.3) также предоставляет руководство по штатам со ссылками на округа за округами.

Рис. 3. Карта индекса замерзания воздуха. Источник: ncdc.noaa.gov.

После того, как вы узнаете значение индекса замерзания воздуха для площади, которую вы будете строить, обратитесь к таблице ICC R403.3(1) «Минимальная глубина фундамента и требования к изоляции для защищенных от замерзания фундаментов в отапливаемых зданиях» (см. Таблицу 1), а затем перекрестите — свериться с данными об индексе замерзания воздуха, чтобы определить минимальную глубину фундамента, а также значение сопротивления теплопередаче и размещение требуемой изоляции. Вы заметите, что для большинства областей со значением индекса замерзания воздуха 2 500–4 000 требуется только 16-дюймовая глубина фундамента; области со значением индекса замерзания воздуха ниже 2 500 требуют еще меньшей глубины, что экономит значительные земляные работы и бетон. 0845

Торговый совет по зимнему строительству. Изучая метод FPSF при подготовке к своему первому проекту, вы будете читать предупреждения о защите от замерзания во время строительства. Теоретически, ваш фундамент должен быть завершен, а здание ограждено и отапливается до первых заморозков. Это хорошее правило, но не паникуйте, если ваш тональный крем застрял на морозе — все будет хорошо. Система спроектирована очень консервативно, и я построил много фундаментов поздней осенью, которые не были покрыты, а тем более отапливались до прихода зимы, и ни один из них не пострадал. Я знаю других строителей, у которых был такой же опыт, и я знаю от своего инженера-строителя, что это не исключение. Опять же, простой причиной для строительства FPSF под отапливаемой конструкцией является получение выгоды от тепла, выделяемого зданием. Лучше всего завершить фундамент, ограждать здание и отапливать его до зимы, но конструкция FPSF надежна и (как и большинство методов строительства) имеет запас прочности.

Изоляция

Важно выбрать правильную жесткую изоляцию, потому что лишь немногие продукты могут поддерживать эффективное значение теплопроводности ниже уровня земли и в течение всего ожидаемого срока службы здания. Я не нашел подходящих продуктов в местном центре по благоустройству дома, и вместо этого мне пришлось заказать материал по специальному заказу у моего поставщика строительных материалов. Жесткая изоляция поставляется в листах размером 4 x 8 футов, поэтому вам необходимо разрезать ее по размеру. Изоляция, подходящая для фундаментов, должна быть помечена как соответствующая ASTM C578, Стандартным спецификациям для жесткой теплоизоляции из ячеистого полистирола. Фактические расчетные значения для изоляционных материалов FPSF были рассчитаны консервативно; В пересмотренном Руководстве строителя по защищенным от мороза мелким фундаментам Исследовательского центра NAHB принятые расчетные значения на 10% меньше номинального значения R для экструдированного полистирола (XPS) и на 20% меньше номинального значения для пенополистирола (EPS) при вертикальном применении. Я всегда использовал экструдированный полистирол (XPS) по рекомендации моего инженера-строителя. Изоляция из экструдированного полистирола (XPS) также подходит для вертикального и горизонтального применения под землей, в то время как изоляция из пенополистирола (EPS) может применяться только вертикально.

Таблица R403.3(1) Минимальная глубина фундамента и требования к изоляции для защищенных от замерзания фундаментов в отапливаемых зданиях

Источник: publicecodes. citation.com

Чтобы определить, какое значение сопротивления вам потребуется, обратитесь к таблице ICC R403.3(1) (показана выше), и вы найдете значения сопротивления изоляции, необходимые для вертикальная изоляция и, при необходимости, горизонтальная изоляция. Затем сопоставьте свои выводы с картой индекса замерзания воздуха. Например, глядя на карту индекса замерзания воздуха, вы заметите, что большая часть Переднего хребта Колорадо, всей Небраски, Иллинойса и даже северного Мичигана находится в пределах 1000–2000 или теплее. Сопоставив таблицу ICC R403.3(1), вы обнаружите, что вам потребуется минимальное значение R 5,6, чтобы вертикальная изоляция соответствовала этому диапазону значений индекса замерзания воздуха, при этом горизонтальная изоляция не требуется.

Торговый совет для работы в соответствии с IECC. Если вы работаете в соответствии с Международным кодексом энергосбережения (IECC) 2009 г., вы должны учитывать, что требования к изоляции фундамента могут соответствовать или превышать требования метода FPSF; это означает, что у вас нет веских причин копать ниже линии промерзания, чтобы защитить фундамент от замерзания, потому что уже используемой вами изоляции может быть достаточно.

С другой стороны, если вы работаете в северной Миннесоте, где индекс замерзания воздуха колеблется от 2000 до 3000, вам необходимо будет получить конкретную информацию о местонахождении вашего рабочего места в местном строительном департаменте (или в Национальном климатическом управлении). Data Center) и используйте указанную вертикальную и горизонтальную изоляцию (диапазон значений R 6,7–7,8). Вы также найдете значения размеров необходимой горизонтальной изоляции по периметру фундамента, разделенные на три категории (A, B и C), поскольку на одном фундаменте применяется разная ширина с более широким размером по углам. В столбце A указана основная ширина прямых участков, в столбце B указана ширина в углах, а в столбце C указано, на какую длину должен выходить каждый угол из угла. Все это увеличивает стоимость и сложность использования метода FPSF, поэтому вы проведете сравнение затрат, чтобы увидеть, имеет ли это смысл для вашего проекта. (См. рис. 4 ниже.)

Рис. 4. Эффект холода в углах здания требует изоляционных крыльев для поддержания равномерной температуры под фундаментами при трехмерном воздействии. Столбец B в таблице ICC R403.3(1) указывает ширину изоляции крыла, а столбец C указывает, насколько далеко от угла она должна проходить вдоль основания. Рисунок предоставлен Jay Crandell, P.E. .aresconsulting.biz

Рисунок 4. План горизонтальной изоляции, Источник: publicecodes.citation.com

Совет по установке горизонтальной изоляции. При необходимости горизонтальная изоляция должна быть прочно уложена на ровную поверхность и закопана не менее чем на 12 дюймов ниже уровня земли. Проще всего выкопать землю, а затем засыпать участок под горизонтальной изоляцией гранулированной основой (песок или мелкий гравий). При горизонтальной изоляции простирается более чем на 24 дюйма, он должен быть защищен твердой поверхностью, такой как твердый пластик, листовой металл или даже фанера, с тщательно размещенной обратной засыпкой, чтобы обеспечить положительный отвод воды от фундамента. Из этого также следует, что любые ландшафтные дизайнеры должны избегать копания над горизонтальной изоляцией.

Типовой монтаж вертикальной изоляции

Один из самых простых способов установки вертикальной изоляции включает трехэтапный процесс. После рытья неглубоких фундаментов мы формируем внешний периметр фундаментов, прямо напротив траншеи для раскопок, с плитами из экструдированного полистирола (XPS), нарезанными до 16 дюймов в ширину, уложенными горизонтально и закрепленными кольями, чтобы удерживать их на месте. Важно избегать зазоров. между досками, особенно в углах и стыках. Чтобы обеспечить жесткую изоляцию, мы вплетаем проволоку через пенопласт и вокруг деревянных стоек, затягивая ее быстрым поворотом. При заливке бетона мы обнаружили, что лучше всего работает немного более сухая смесь. , во избежание попадания неаккуратной смеси под утеплитель, что может привести к его подъему.0845

Вам необходимо будет разместить изоляцию поверх любого выступающего бетонного выступа в верхней части фундамента, если ваша стволовая стена утоплена от внешнего периметра фундамента. Я видел, как этот шаг игнорировался много раз (насколько я знаю, без последствий), но зачем создавать проблемы? Идея состоит в том, чтобы полностью обернуть внешнюю часть фундамента изоляцией, чтобы избежать мостиков холода или щелей в оболочке. Фото: Фернандо Пажес Руис.

После затвердевания фундамента мы устанавливаем стенку ствола, как это обычно делается для любого фундамента. Мы используем 2-футовые алюминиевые формы для стен подвала или, в других областях, бетонные каменные блоки или деревянные формы. После того, как опалубка снята или блок залит, мы ламинируем жесткую изоляцию с внешней стороны опалубки с помощью клея с пометкой «подходит для использования с пенопластовыми плитами» или, точнее, «подходит для использования с пенополистирольными плитами». Избегайте клеев на основе растворителей, поскольку они растворяют изоляционные плиты из полистирола.

Это был фундамент испытательного полигона в Южной Дакоте, в котором деревянная опорная стена сочеталась с изоляцией. Периметр с 2-кратной подкладкой служит краем плиты, заливаемым после завершения обратной засыпки у стены ствола. Фото предоставлено Джеем Крэнделлом, P.E., .aresconsulting.biz

Подрядчику, имеющему опыт строительства плит на уровне земли, все это покажется большой дополнительной работой, и так оно и есть. Наиболее простое и экономичное использование метода FPSF заключается в заливке монолитной плиты по сформированному внешнему периметру края, облицованному пеной. Чтобы убедиться, что пена прилипает к бетону, а не к формам, мы прибили пенопласт к деревянным формам с помощью гвоздей с двойной головкой, вбитых ровно настолько, чтобы удерживать изоляцию на месте.

Торговый совет по термитам. Любой, кто строит в районе, сильно кишащем термитами, смутится при последнем предложении, которое я сделал в предыдущем абзаце. Термиты любят прятаться за пенопластовой изоляцией и находят легкий доступ к вкусным частям здания, при этом никто не замечает предательских туннелей термитов вдоль стены фундамента. К сожалению, это одна из слабых сторон FPSF, и поэтому этот метод запрещен в районах страны со значительным риском заражения термитами, таких как Южная Каролина, Джорджия, Флорида, Алабама, Миссисипи, Луизиана, восточная половина Техаса и большая часть Калифорния.

Опасность УФ-лучей и вредителей сорняков

Поскольку изоляция на поверхности стены ствола над землей остается подверженной дегенеративному воздействию ультрафиолетового света и механическим воздействиям оборудования для ухода за газонами, вам необходимо найти способ защитить его. Многие строители используют тот же процесс и материалы, которые используются для отделки наружных изоляционных и отделочных систем (EIFS), начиная с полимерно-цементного базового слоя, наносимого шпателем на пенопластовые изоляционные панели, а затем армирующей сетки из стекловолокна, уложенной поверх пенополистирольных изоляционных панелей и полностью заделанной в них. базовый слой и финишный слой акрилового цвета, нанесенный шпателем поверх армирующей сетки. Единственная проблема с этой системой заключается в том, что она не рекомендуется для контакта с грунтом и уж точно не для применения ниже уровня земли. Я не знаю о каких-либо проблемах, связанных с этим методом, но я разработал другой метод, с которым я чувствовал себя более комфортно и который, по-видимому, обеспечивает более высокий уровень защиты пены.

Чтобы защитить изоляцию стенки ствола, я использую алюминиевую спираль, такую ​​же, как и для оборачивания фасции. Чтобы создать водораздел над изоляцией, я сгибаю Z-образный рисунок встречного обшивки, используя разрыв сайдинга вдоль верхней части катушки, а затем я пропускаю алюминий по лицевой стороне изоляции и на 6 дюймов ниже уровня земли, примерно как Я бы поверх облицовки, но вверх ногами.

Деловой совет по заделке швов. Имейте в виду, что выступающий край пенопласта создает уступ, на котором вода может скапливаться и стекать обратно в здание под пластиной порога. Описанный выше метод оклада Z» предотвратит попадание воды в здание, но вы должны быть осторожны, чтобы заделать стыки.
