Мелкозаглубленный фундамент на пучинистом грунте

Содержание:

1. Пучинистый грунт: особенности и выбор фундамента
2. Преимущества мелкозаглубленных ленточных оснований и их недостатки
3. Конструкция мелкозаглубленных оснований и их обустройство
4. Цена устройства мелкозаглубленного фундамента на пучинистых грунтах

В России широко распространены грунты с высоким содержанием в их составе глины. Для строящихся на такой почве зданий только мелкозаглубленный ленточный фундамент на пучинистых грунтах станет прочным основанием, игнорирующим увеличение объёма промерзающего грунта. Особенно он актуален в районах с холодными зимами и высоким уровнем влагонасыщения грунта. Единственный способ противостоять его вспучиванию – правильно заложить основание здания, способное сопротивляться процессам пучения в зимнее время.

Пучинистый грунт: особенности и выбор фундамента

В своём большинстве глинистые почвы (суглинки, супеси) пучинистые.

Выходов из этой ситуации несколько:

• Заложить основание здания ниже уровня промерзания грунта.
• Заменить грунт под основанием и вокруг его на непучинистый.
• Утеплить фундамент (пенопластом и т.п.).
• Построить качественный дренаж.

Однако, заложив фундамент на большую глубину, нельзя быть уверенным в его стойкости. Морозное пучение воздействует на основание по-разному. И хотя воздействие на подошву станет минимальным, всё же сохраняется боковое давление (до 5т/м

Остальные способы противодействия сложным грунтам являются или достаточно трудоёмкими, или неэффективными.

Выполняя проектирование и выбирая тип фундаментов зданий на пучинистых почвах, необходимо провести на месте из строительства геолого-геодезические изыскания. Их результатом будет информация о глубине промерзания грунта, его виде (составе), а также уровне грунтовых вод.

Применение в такой почве мощных ленточных фундаментов глубокого заложения в индивидуальном или дачном строительстве нерационально. Небольшая нагрузка от зданий позволяет использовать для этих целей мелкозаглубленный фундамент на пучинистом грунте (мелкого заложения).

Преимущества мелкозаглубленных ленточных оснований и их недостатки

В большинстве районов России время проведения строительных работ ограничено погодными условиями – не более 5-7 месяцев.

• Экономный расход стройматериалов и простота исполнения.
• Достаточная прочность и долговечность конструкции (при правильном её расчёте).
• Возможность сделать работы самостоятельно.

Есть и существенный недостаток этих конструкций – фундаменты мелкого заложения на пучинистых грунтах не могут использоваться в многоэтажном строительстве.

Конструкция мелкозаглубленных оснований и их обустройство

Такие фундаменты могут быть выполнены из бетонных блоков, плит, кирпича, а также в виде монолитной бетонной ленты.

Бетонные малозаглубленные фундаменты на пучинистых грунтах – самые распространённые через простоту и удобство изготовления.

Армированную металлическими элементами монолитную бетонную ленту закладывают по периметру строения, а также под его несущими стенами. Глубина заложения «ленты» должна гарантировать отсутствие сил, действующих со стороны вспучиваемого грунта на основание фундамента и его стенки.

Создание малозаглубленного основания дома – это сложный технологический процесс. Специалисты компании «РадоСваи» профессионально выполняют все работы по его строительству, от геодезического исследования почвы под будущим фундаментом и заканчивая его бетонированием. Мы предлагаем свои услуги, но при наличии строительных знаний и навыков такие работы можно выполнить самостоятельно.

Выполняя мелкозаглубленный фундамент на пучинистом грунте своими руками, необходимо помнить – сначала надо создать проект основания.

Перед началом её строительства проводят подготовительные работы, которые заключаются в очистке участка и его выравнивания. Завозятся необходимое оборудование и стройматериалы (арматура, бетон (цемент), доски, гидроизоляция). В последующем процесс создания фундаментной конструкции будет состоять из нескольких этапов.

Разметка

Используют шнур, небольшие колышки и рулетку. Замеры и установку колышек (маяков) делают с учётом, что ширина фундамента должна быть большей на 20см ширины возводимых стен. Правильность разметки периметра проверяют сравниванием диагоналей прямоугольника.

Земляные работы

Выкапывается траншея (котлован) с вертикальными стенами и оптимальной глубиной 60см. Откосы траншеи закладываются гидроизоляцией (плёнка ПВХ, рубероид).

Обустройство опалубочной конструкции и подушки

На дно траншеи укладывается и трамбуется строительная подушка, состоящая из крупного речного песка и гравия. Слои этих материалов периодически поливают водой. Толщина подушки составляет 30-50см. Она учитывается при проведении земляных работ.

Пористую подушку специалисты рекомендуют изолировать от бетона гидроизоляцией (плёнкой).

Затем собирается опалубка из досок или других подобных материалов, высота которых над уровнем грунта должна составлять 20-30см. Сбитые из досок щиты соединяют горизонтальными поперечинами и подпирают снаружи.

Армирование

Из металлических прутьев с ребристой поверхностью диаметром 12мм и более создаётся армокаркас. Он состоит из двух горизонтальных поясов и связанных с ними (через каждые 50-70см) вертикальных прутьев. Каркас укладывают в опалубку на расстоянии 5см от ближайшей поверхности. Сборка армирующего каркаса при помощи сварки запрещена, для этого используют вязальную проволоку.

Армирование будет выполнено правильно, если залить на дно траншеи стартовый слой бетона (до 30% общего объёма).

При самостоятельном выполнении работ необходимо обязательно приобрести (взять в аренду) бетономешалку.

Бетонирование

Для этого используют качественную бетонную смесь марки не менее М300. Полученный промышленным способом бетон заливают в один приём. При самостоятельном изготовлении бетонной смеси технология заливания требует выполнять её в несколько этапов, после застывания предыдущих слоёв. При этом по очереди заливать участки ленточного фундамента нельзя – чревато низкой прочностью шовных участков.

Строительные правила предписывают финишное выравнивание последнего слоя бетона выполнять подсыпкой сухого цемента. Тем самым ускоряется схватывание бетона и исключается появление трещин на поверхности.

Процесс «созревания» фундамента разный для различных типов возводимых строений. Так, установку лёгких конструкций можно выполнять уже через две недели после заливки бетоном, для кирпичных же сооружений – на ранее чем через 28-30 дней.

Цена устройства мелкозаглубленного фундамента на пучинистых грунтах

Как правило, расходы на строительство этого ленточного основания состоят из таких статей:

1. Стоимость используемых материалов;
2. Работы по подготовке участка и его планировке;
3. Земляные работы;
4. Установка опалубки;
5. Создание армкаркаса;
6. Заливка опалубки бетоном.

При ограниченных средствах на строительство застройщики закупают дешёвые материалы и оптовыми партиями. «Экономить ли на строительстве фундамента?» — вопрос сугубо индивидуален. Мнение специалистов – на основе здания экономить категорически нельзя.

Cвайно ленточный фундамент: сделать на буронабивных сваях

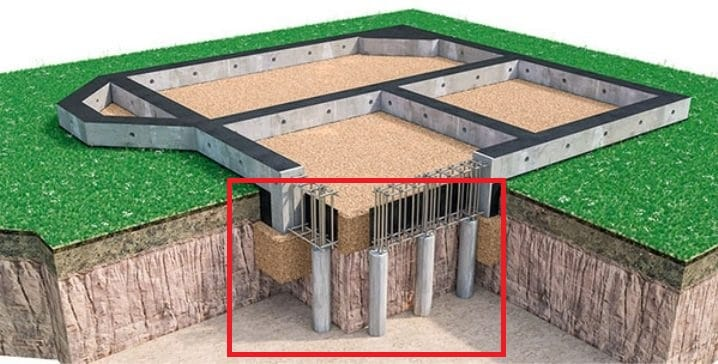

Свайно-ленточное основание представляет собой фундамент для дома, состоящий из двух частей: свай, погруженных под землю и ростверка, находящегося на поверхности грунта и принимающего нагрузку от здания. От классического ленточного фундамента отличается глубиной залегания и наличием свай. При определенных условиях этот вид основания является единственным выходом для строительства дома.

Содержание:

Конструктивные особенности

Ленточный фундамент со сваями передает на почву нагрузку от дома при помощи 2 конструктивных элементов: свай, необходимых для прочности фундамента при движениях почвы и ленты основания, монтированной по периметру сооружения и под несущими стеновыми перегородками. Оба элемента усиливаются арматурой.

Сваи бывают буронабивными или выполняются с использованием асбестоцементных труб, заливаемых бетоном. Особой популярностью пользуются винтовые сваи, имеющие на конце лопасти, благодаря которым опоры вкручиваются в грунт без спецтехники.

Лента изготавливается из бетона посредством заливки раствора в опалубку.

Применяют свайно-ленточную основу для строительства частных малоэтажных домов жилого и нежилого типа. Они устанавливаются на грунтах с пучением и на территории с перепадами высот. По стоимости такой фундамент обходится дешевле, чем заглубленный.

К преимуществам свайно-ленточного фундамента относится:

• возможность установки на участках со склонами и движением грунта;
• не требуется много строительных материалов;
• низкая стоимость конструкции;
• возможность применения бетона собственного производства.

Недостатки основания:

• работа требует проведения сложных расчетов, ошибки в строительстве недопустимы;
• невозможно строить высотные дома и строения с тяжелыми стенами;
• нельзя обустроить подвал или цокольный этаж.

Выбирая мелкозаглубленный ленточный фундамент на сваях, к перечисленным преимуществам прибавляется экономия на строительных материалах.

Какие сваи используются для основания

Свайно-ленточный фундамент своими руками изготавливается с использованием одного из перечисленных видов свай:

1. Забивные. Выпускаются в виде заостренных стержней. Забиваются в грунт специальной техникой.
2. Винтовые. Представляют собой стержень с лопастями на одном конце и широким отверстием на другом. Сваи ввинчиваются в грунт специальной техникой, но возможно применение ручной силы.
3. Буронабивные. Подходящий вариант для самостоятельного строительства. Формирование буронабивных свай производится на рабочей площадке, посредством заливания бетона в скважину. Опоры отличаются способностью увеличивать прочность фундамента, образуя с ростверком единую монолитную конструкцию. Работать с буронабивными сваями можно без эксплуатации спецтехники.

Технология строительства конструкции своими руками

Мелкозаглубленный или глубокозаглубленный фундамент ленточного типа укладывается с применением спецтехники быстро, не требуя больших затрат времени и физической силы. Но эксплуатация профессионального оборудования доступна при найме бригады, а если оплачивать труд других людей нерентабельно, работа проводится самостоятельно по описанной далее схеме.

Подготовка территории, траншеи

Территория очищается от мусора, крупных камней, веток. Выравнивается участок, где будет уложен свайно-ленточный фундамент своими руками и делается разметка.

Если на участке слабопучинистый грунт, делается мелкозаглубленный ростверк с подошвой, расположенной ниже нулевой отметки на 30-40 см. Траншея делается глубже на 10-15 см, необходимые для укладки песчаной подушки.

Если на участке пучинистый грунт, ростверк делается незаглубленным.

Подготовка скважин

Для установки свай подготавливаются скважины буром с диаметром 15 см. Отверстия располагаются в углах основания и по линии ростверка каждые 1,5 м. Скважины для буронабивных опор углубляются в грунт на 60 см.

На дно скважины укладывается песчаная подушка. Она заливается водой и утрамбовывается. В скважины погружаются сшитые из рубероида леской трубки, служащие в качестве гидроизоляции и опалубки.

Устанавливаются стержни арматуры диаметром 10-12 мм.

Изготовление и установка опалубки

Для изготовления опалубки в индивидуальном строительстве используется обрезная доска. Это экономичный и практичный вариант, но бетон после заливки и застывания не всегда имеет ровную поверхность. Чтобы этого достичь, используется фанера. Она делает строительство дома затратным, поскольку толщина плиты должна быть более 15 мм.

Доски опалубки обматываются пленкой для предотвращения порчи и возможности их дальнейшего использования. Для повышения прочности конструкция укрепляется подкосами и стяжками.

Укладка гидроизоляции и теплоизоляции

Пенополистирол укладывается вдоль стенок и на дно траншеи. Материал выполняет теплоизоляционные и гидроизоляционные функции, продлевая срок службы фундамента и защищая его от воздействий влаги.

Армирование основания

Прочность и долговечность фундамента зависит от качества арматуры и арматурного каркаса. Для дома из газобетона, к примеру, применяется формула: 0,1% от площади поперечного сечения основания приходится на арматуру. Трудности с расчетами возникают практически у всех. Не стоит рисковать прочностью дома, профессиональные монтажники помогут определиться с количеством материалом.

Арматура диаметром 10-12 мм связывается в пояса и располагается в верхней и нижней част основания. Они скрепляются вертикальными поперечными стержнями с меньшим диаметром: 6-8 мм до образования каркаса.

Полученные каркасы соединяются проволокой для создания единой конструкции.

Завершение строительства фундамента: заливка бетона

Для создания монолитного, крепкого фундамента, раствор бетона вливается за один подход. Материал должен доставляться к месту работы за короткий промежуток времени, чтобы нанесенный слой не успел схватиться и застыть. Для основания используется тяжелый бетон марки М400 и выше.

После заливки бетон утрамбовывается глубинным вибратором для удаления пузырьков воздуха. Если под рукой нет специального оборудования, в нескольких местах фундамент протыкается арматурой и выравнивается. После завершения заливки бетон накрывается пленкой для защиты от осадков и испарения влаги.

В летнее время подсыхающий фундамент периодически поливается водой для предотвращения пересыхания. Зимой в раствор добавляются морозоустойчивые смеси, препятствующие замерзанию материала.

Выдерживается основание до застывания бетона 28-35 дней. После этого опалубка своими руками демонтируется, и продолжаются строительные работы.

В том, как сделать свайно-ленточный фундамент, нет секретов. Технология укладки основания проста и понятна даже не профессионалу. Но при возникновении трудностей не стоит рисковать будущим жильем в целях экономии денег – помощь специалистов поможет предотвратить печальные последствия.

2 типа фундаментов, используемых в зданиях | Подробно о типах фундамента

Давайте разберемся, что такое фундамент в одном предложении.

Фундамент – это самая нижняя часть любой конструкции, которая воспринимает все нагрузки, поступающие на конструкцию через колонны или несущие стены, и передает их на грунт под ними.

Чтобы узнать о целях и требованиях фонда, Читать Что такое фонд и его цель?

Вот если вы думаете, что фундамент помогает только с передачей нагрузок надстройки и передачей их на грунт на большей площади, то это еще не все. Фонд служит и другим целям.

Знаете ли вы, что фундамент помогает избежать выпирания стен или оседания пола в одной точке?

В зависимости от типа конструкции, грунта и многих других факторов для конкретной конструкции можно использовать множество типов фундаментов. Если этим факторам не уделить должного внимания, то вы можете излишне завысить себестоимость конструкции или пойти на компромисс в отношении качества, что впоследствии потребует от вас затрат на этот вопрос. Чтобы узнать, как это происходит и что делать, чтобы всего этого избежать, прочтите эту статью –

1. Типы фундамента (2 типа фундамента)
2. Неглубокий фундамент
3. Глубокий фундамент
4. Типы мелкозаглубленного фундамента

• 1. Изолированный фундамент
9002 3 2. Фундамент стены
• 3. Комбинированный фундамент
• 4. Ленточный фундамент
• 5. Сплошной фундамент/матовый фундамент

• 1. Свайный фундамент
• Типы свайного фундамента
• 2. Кессонно-опорный фундамент

Наиболее распространенная классификация типов фундаментов приведена ниже:

• Мелкозаглубленный фундамент

• Фундамент глубокий

1. Фундамент свайный
2. Фундамент столбчатый ( Кессон)

Фундамент называется мелкозаглубленным, если глубина меньше или равна удвоенной ширине фундамента. Таким образом, мелкозаглубленные фундаменты используются, когда грунт способен поддерживать конструкцию на достаточно небольшой глубине, т. е. нагрузки ложатся на верхний слой грунта.

В качестве альтернативы Глубина/ширина ≤ 2

Фундамент называется фундаментом глубокого заложения, если глубина более чем в два раза превышает ширину фундамента.

В качестве альтернативы, Глубина/Ширина > 2

1. Изолированный фундамент
2. Фундамент стены
3. Комбинированный фундамент
4. Ленточный фундамент
5. Сплошной фундамент

Под отдельными колоннами имеются изолированные фундаменты.

Для фундаментного фундамента дно намного шире по сравнению с несущей стеной фундамента. Более широкая нижняя часть распределяет вес конструкции по большей площади, чтобы конструкция оставалась стабильной.

Широкие фундаменты могут быть квадратными, круглыми или прямоугольными в плане в зависимости от сечения колонны. В основном используется для фундаментов жилых домов. Кроме того, предусмотрено смещение 15 см со всех сторон бетонного основания.

2.

Когда фундамент имеет форму полосы, он называется фундаментом стены.

Для несущих конструкций фундаменты стен сооружаются по мере того, как стена передает нагрузку на фундамент.

Кроме того, фундамент стены может быть простым или ступенчатым.

Когда нагрузка на стену меньше, а несущая способность грунта высокая, предусматривается простой ленточный фундамент. В этом случае стена опирается непосредственно на бетонное основание. Для бетонного основания толщина выдерживается в три раза больше толщины стены, но не менее 15 см.

Когда нагрузка больше или SBC меньше, то предусмотрен ступенчатый фундамент. В этом типе на каждой ступени предусмотрены выступы в виде отступов кладки. Толщина бетонного основания сохраняется в два раза больше толщины стены плюс в два раза больше толщины выступа.

3.

Фундамент комбинированный – это фундамент, передающий нагрузку от двух и более колонн. Комбинированный фундамент может быть прямоугольной или трапециевидной формы.

Комбинированное основание используется при следующих условиях:

• Когда две колонны расположены достаточно близко друг к другу, так что их отдельные основания могут перекрывать друг друга
• Когда одна из колонн расположена очень близко к границе участка, так что его основание может выступать за границу соседнего участка.

При почти одинаковых размерах обеих колонн предусмотрена прямоугольная комбинированная основа, а при значительной разнице в размерах двух колонн — трапециевидная. Трапециевидный фундамент спроектирован таким образом, что центр тяжести фундамента находится под равнодействующей нагрузок, приходящихся на фундамент. Трапециевидный фундамент оказывается экономичным, так как экономит материал.

4.

Ленточный фундамент также известен как консольный фундамент .

Два отдельных фундамента соединены ленточной балкой для распределения нагрузки. Такой фундамент называется ленточно-консольным. Благодаря этому соединению обе опоры действуют как единое целое.

Ремешок служит просто соединительной балкой и не воспринимает никакой нагрузки.

Использование ленточного фундамента целесообразно с точки зрения затрат по сравнению с комбинированным фундаментом, когда расстояние между двумя фундаментами велико или допустимое давление грунта велико.

5.

Сплошной фундамент также называется матовым фундаментом. В этом типе фундамента все колонны конструкции имеют одну большую сплошную основу в виде плиты, поддерживающей конструкцию в целом. Толщина этой плиты, как правило, сохраняется одинаковой.

Фундамент на плотах предпочтителен, когда почва плохая, а нагрузка на конструкцию велика, однако сваи не предусмотрены. В случае, если колонны расположены настолько близко друг к другу, что их отдельные опоры могут перекрываться, предусмотрен стропильный фундамент. Кроме того, если нагрузки, приходящиеся на отдельные колонны, сильно различаются, то предпочтительнее также ростверк. Если фундамент должен быть заложен в неоднородном грунте, то предпочтительнее также плитный фундамент, так как есть вероятность неравномерной осадки.

При принятии решения об укладке плотного фундамента соблюдаются следующие условия:
Площадь для индивидуального/комбинированного основания > 50 % площади

Преимущества :

Подходит для плохих грунтовых условий

Ограничивает неравномерную осадку фундамент

Помогает распределить нагрузку на большую площадь

Требуется меньше земляных работ

Недостатки:

Требуются специальные размеры для переноски сосредоточенных нагрузок

Краевая эрозия может быть проблемой

1. Свайный фундамент
2. Кессон (столбчатый фундамент)

1.
