Фундамент мелкозаглубленный ленточный: Мелкозаглубленный ленточный фундамент для дома

Особенности мелкозаглубленного ленточного фундамента для дома из газобетона

В нашей стране достаточное большое распространение получили пучинистые грунты, среди которых могут быть глины, суглинки, супеси и даже пески (преимущественно пылеватые). Если этот грунт имеет определенное насыщение влагой, то замерзая зимой, значительно увеличивается в объеме. Такое увеличение провоцирует подъем грунтовых масс в пределах зоны промерзания. Это очень важно учитывать при строительстве, так как многое выбирают ленточный фундамент под дом из газобетона, который очень требователен к грунтам и не простит ошибок.

Естественно, если в таком грунте расположены фундаменты, они получают негативное давление от грунта, если действующие нагрузки не уравновешивают силу пучения. А учитывая малую этажность частных домов и небольшой удельный вес газобетона, полноценно нагрузить их не получится.

Такое поведение грунта всегда имеет неравномерный характер, что приводит к повреждению целостности несущих конструкций здания и их последующему разрушению.

Действующие нормы проектирования регламентируют заложение подошвы на отметку ниже сезонного промерзания. Это исключает негативное давление пучинистого грунта на подошву, но возникает дополнительная неприятность. Увеличивается габарит боковой поверхности, на которую воздействуют касательные силы пучения. Результатом будет такое же разрушение конструкций.

Такие фундаменты тоже можно построить надежно. Для этого используют боковое утепление стенок фундамента, что предотвращает касательное воздействие промерзающих масс. Устройство отмостки позволяет защитить фундаменты от негативного воздействия атмосферной влаги. Но существует более выгодное, с экономической точки зрения, решение. Это строительство монолитных мелкозаглубленных ленточных фундаментов. Такие конструкции закладываются на небольшом расстоянии от планировочной отметки грунта (примерно 20-50 см). На мелкозаглубленный вариант действуют небольшие касательные силы пучения, а от основной деформации пучения удается избавиться путем защитных мероприятий.

Вся защита сводится к предотвращению попадания воды под фундамент и появлению зон промерзания. Для этого под мелкозаглубленным фундаментом уплотняют грунт до такого состояния, чтобы поры между частицами грунта не смогли вмещать в себя много воды. Важное значение для мелкозаглубленных фундаментов имеет строительство отмостки.

Отмостка – это покрытие по периметру здания с водонепроницаемыми характеристиками, которое выполнено с уклоном для отвода атмосферной воды. Достаточная ширина отмостки позволяет уберечь фундамент от влаги и не допускает появления промерзания под мелкозаглубленным фундаментом, отводя его на безопасное расстояние.

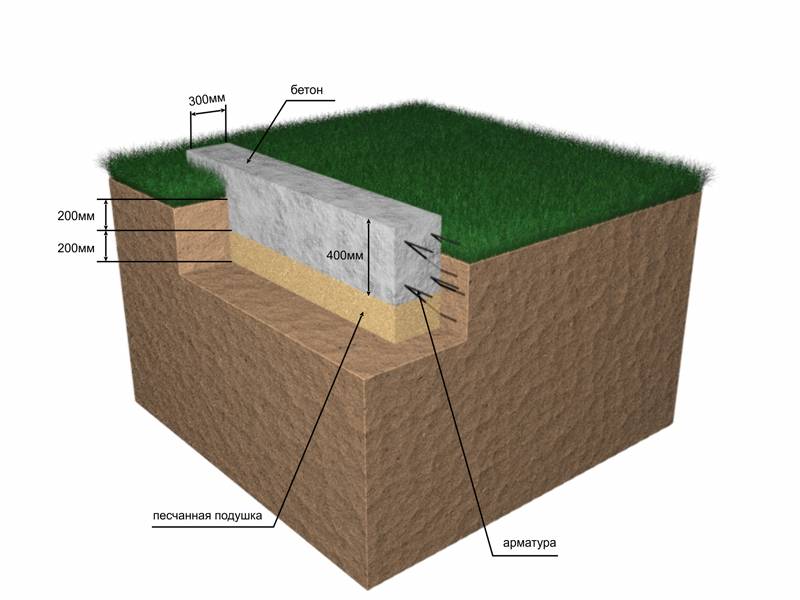

Суть монолитного мелкозаглубленного фундамента в формировании жесткой горизонтальной рамы под несущими элементами здания, которая воспринимает неравномерные деформации грунта в зимний период. Проверяя конструкции по первой группе предельных состояний (на прочность), при меньшем давлении от конструкций дома, можно заложить арматуру меньшего диаметра.

Собственно от этого зависят и геометрические размеры конструкций. Здесь важно отметить, что несущая способность грунта под мелкозаглубленный фундамент ленточного типа (мзфл) должна соответствовать передаваемым нагрузкам. Для удовлетворения этих требований достаточно увеличить площадь опоры железобетонных конструкций на грунт.

После окончания строительных работ рекомендуется выполнить посадку кустарников вокруг здания. Это значительно уменьшит глубину промерзания грунта и поможет фундаменту лучше выполнять свою работу.

Отличия мелкозаглубленного фундамента

Мелкозаглубленный монолитный вариант основания имеет ряд преимуществ:

  • снижение цен на строительные расходы;
  • простая технология строительства;
  • соблюдение прочностных характеристик;
  • возможность легкого выполнения работ по утеплению полуподвала.

Фундамент мелкого заглубления может быть как монолитным, так и сборным железобетонным. У каждой технологии есть свои плюсы и минусы.

Предосторожности перед началом строительства

Морозное пучение грунта

Особой опасностью для такого фундамента являются грунты со свойствами пучения. До начала строительства необходимо выполнить геологические изыскания с предоставлением подробного отчета, где будет видно послойное размещение грунтов, наличие грунтовых вод и приведены характеристики всех грунтов.

Соблюдая правильную технологию строительства, запрещается оставлять мелкозаглубленный фундамент без утепления и нагрузки несущими конструкциями дома из газобетона. Поэтому необходимо так планировать график работ, чтобы строительство велось без длительных перерывов, особенно на этапе возведения несущей коробки.

Нежелательно строить фундамент такого типа в зимнее время и в период, когда грунт имеет промерзшую структуру. Связано это с тем, что после оттаивания грунта происходит его непроизвольное перемещение. Это вызовет появление воздушных пазух под фундаментом и приведет к потере его прочности.

Хотя квалифицированные специалисты могут решить этот вопрос использованием специальной технологии строительства.

Используемые материалы

Для строительства мелкозаглубленного фундамента понадобиться доска для построения опалубки, арматура и бетон. При строительстве сборного фундамента необходимы железобетонные блоки.

Подбор арматуры, определение шага рабочего армирования и установки хомутов выполняется расчетом. Марка бетона принимается конструктивно. Расчет позволяет заложить в фундамент то количество арматуры, которое будет соответствовать требованиям по нагрузке, при этом исключается перерасход материала.

Бетон лучше всего заказывать на ближайшем растворном узле. Обычно доставка и укладка бетона по себестоимости не превышает оплату трудозатрат на изготовление бетона по месту. При этом качество привозного бетона будет на порядок выше.

Технологические аспекты строительства

Траншея под МЗЛФ

Следует знать, что газобетон, который используется для несущих конструкций дома, имеет высокую гигроскопичность, поэтому на стыке бетона и первого ряда коробки надо предусмотреть хорошую горизонтальную гидроизоляцию.

Кроме этого надо выполнить вертикальную гидроизоляцию фундамента. Лучше всего, если это будет обмазка горячим битумом за 2–3 раза. Исходя из этого, рекомендуется отрывать полноценный котлован или траншеи с последующей установкой опалубки.

Для утепления цоколя лучше всего подходят плиты экструдированного пенополистирола, толщина которого определяется теплотехническим расчетом. Следует внимательно отнестись к утеплению отмостки и цоколя.

На дно траншеи после установки опалубки желательно уложить полотна геотекстиля. Этот материал пропускает влагу и воздух, но не дает элементам растительной почвы проникать в структуру железобетона. Это увеличит срок эксплуатации мелкозаглубленного фундамента.

Связка арматуры

Самая правильная технология строительства мелкозаглубленного фундамента подразумевает укладку геотекстиля на отметке ниже промерзания грунта, последующую засыпку грунтом с послойным уплотнением до необходимой отметки. Только после этого устанавливается арматура и производится укладка бетонной смеси.

Выполняя установку арматурного каркаса, следует придерживаться величин правильного нахлеста, который должен быть не меньше 50 диаметров используемой арматуры. Запрещается делать стык всех стержней в одном месте, надо соблюдать правило разбежки, при котором в одной плоскости должно быть выполнено не больше 50% стыков.

Соединение арматурных стержней лучше выполнять путем использования каленой вязальной проволоки. Во время сварочных работ теряется прочность арматуры на растяжение, что со временем приводит к разрыву арматуры в этом месте и появлению трещин в монолитной конструкции. При необходимости инженер-конструктор может рекомендовать правильное использование сварки. Но надо понимать, что выдержать необходимые условия не так просто. Одно дело осуществлять контроль в заводских условиях, другое, прямо на строительной площадке.

Заливка бетона в опалубку

Технология строительства мелкозаглубленных конструкций не так сложна, однако требует внимательного отношения со стороны строителей и соблюдения всех необходимых мелочей. Поэтому, работу лучше всего доверять профессионалам, которые хорошо знают, как строить фундаменты и имеют определенные навыки. Это будете гарантий того, что дом из газобетона простоит на мелкозаглубленном фундаменте долго и без непредвиденных неприятностей.

Мелкозаглубленный ленточный фундамент под ключ ǀ Цена Фундамент СПб-24

Мелкозаглубленный фундамент по своей конструкции аналогичен ленточному фундаменту. Ленточный фундамент закладывается ниже глубины промерзания (для Санкт-Петербурга эта цифра составляет 1,2-1,5 метра). Мелкозаглубленный фундамент, это лента меньшей высоты расположенная на небольшой глубине. Мелкозаглубленный фундамент можно строить на всех типах грунтов, кроме чрезмерно пучинистых. Однако наиболее целесообразно строить мелкозаглубленный фундамент на слабопучинистых грунтах. На участках со пучинистыми грунтами под таким фундаментом необходимо устроить высокую песчаную подушку и обязательно провести армирование. Несмотря на все ограничения, этот тип фундамента пользуется устойчивой популярность среди частных застройщиков из-за простоты конструкции и низкой цены.

«Фундамент СПб-24» рекомендует использовать мелкозаглубленный фундамент для дач и домов из бруса и легких каркасных строений и возводить его строго в соответствии с нормами и правилами строительства. Только так можно достигнуть оправданной экономии и не проиграть в надежности.

Бесплатное
нивелирование
пятна застройки

Фото и видео
отчеты всего цикла
строительства

Строим
фундаменты
свыше 11 лет

Гарантия до
35 лет прописана
в договоре

Подготовительные работы

Устройство мелкозаглубленного фундамента имеет ряд незаметных нюансов, которые крайне важны для надежности. Строительство начинается с разметки и копки траншеи расчетной ширины и глубины. Для пучинистых грунтов глубина траншеи не менее 90 см, из них 30 будет заполнено песчаной подсыпкой и 60 см минимальная высота бетонной ленты. В условиях влагонасыщенных грунтов, или не ясной геологии, траншея копается шире фундамента внизу на 30-40см, у поверхности на 50–80 см. Откосы и дно траншеи гидроизолируют. Устраивают гравийно-песчаную подушку высотой 20 -50 см, в 2 слоя с обязательной протрамбовкой каждого при помощи виброплиты. Толщина подушки и размеры траншеи определяются характером грунта и в каждом случае индивидуальны.

Бетонирование мелкозаглубленного ленточного фундамента

Следующий этап – установка опалубки. Она может быть выполнена из любых материалов. Для того чтобы снизить конечную цену мелкозаглубленного фундамента мы используем многоразовую опалубку. Она позволяет получить ровную боковую поверхность ленты и упростить отделку цоколя.

После этого производится вязка арматуры и заливка товарным бетоном с обязательным уплотнением погружными вибротрамбовками. Значительно облегчает работу применение автобетононасоса. Особенно это актуально, когда подъезд к фундаменту затруднен.

В принципе, для непучинистых песчаных или каменистых грунтов вместо бетонирования допускается выполнение стен мелкозаглубленного фундамента из блоков ФБС с последующим устройством армированного монолитного пояса по верху блоков.

Утепление фундамента

После снятия опалубки и устройства гидроизоляции необходимо провести утепление мелкозаглубленного ленточного фундамента. Для исключения промерзания грунта под готовым сооружением и уменьшения нагрузок на фундамент при пучении нужно уложить утеплитель под отмостку вокруг всего периметра дома.

Более того, рекомендуется задернить участок вокруг дома, высадить кустарники, для удержания снега и уменьшения глубины промерзания. Готовый мелкозаглубленный фундамент для дома или бани не рекомендуется оставлять на зиму без нагрузки. Поэтому строительство зданий на таких фундаментах рекомендуется проводить с выходом под крышу за один сезон.

Строительство фундамента в Ленинградской области

Как видите, простота конструкции подобного основания обманчива. При самостоятельном строительстве мелкозаглубленного фундамента для дома из бруса или каркасного дома вы обязательно столкнетесь с рядом вопросов, на которые ответ может дать только специалист после детального ознакомления с проектом будущего сооружения и анализа грунта на участке:

  • Какие должны быть ширина и глубина траншеи?
  • Какой толщины нужна песчаная подушка?
  • Какая должна быть высота цоколя?
  • Какие размеры бетонной ленты?
  • Как выполнить утепление фундамента и отмостки?
  • Как правильно выполнить армирование – диаметр арматуры и ее расположение?

Не правильно рассчитанный фундамент уже после первого испытания дома зимними морозами может дать трещины либо «всплыть» одним из углов. Поэтому лучше еще на этапе выбора основания для дома обратиться к специалистам.

Стоимость мелкозаглубленного фундамента

Цена на мелкозаглубленный ленточный фундамент формируется окончательно после изучения Вашего проекта и выезда специалиста на объект.

Оплата проходит в три этапа:

50%

Стоимости, указанной в
смете до начала работ

30%

Перед заливкой бетона

20%

После сдачи объекта

Как мы работаем

1.

Заявка
от заказчика

2.

Изучаем проектную
документацию,
техническое задание

3.

Согласовываем и
составляем смету

4.

Заключаем
договор

5.

Производим работы
в соответствии с графиком

6.

Сдача
объекта

Примеры выполненных работ

Савочкино

Ленточный фундамент
S=230 м2

Тайцы

Фундамент для бани
S=48 м2

Вартемяги

Фундамент с цокольным этажом
S=150 м2

Смотреть все работы

Почему мы

Мы, компания «Фундамент СПБ-24» быстро проведем анализ почвы на участке строительства, произведем расчет конструкции мелкозаглубленного фундамента в зависимости от материалов будущего здания и выполним весь комплекс фундаментных работ под ключ. Сюда входят:

  • рытье траншей под фундаментную ленту и инженерные сети;
  • в случае необходимости — дренаж участка;
  • устройство песчаной подушки;
  • установка опалубки и арматурного каркаса;
  • заливка бетона с обязательным послойным трамбованием специальным инструментом;
  • гидроизоляция, утепление фундаментной ленты и грунта.

Калькулятор стоимости фундамента

Наш опыт и квалификация – гарантия надежного основания дома!

+7 (812) 566-66-37

ВИДОВ ФУНДАМЕНТОВ. В этой статье мы обсудим… | by ROHIT GURJAR

В этой статье мы обсудим распространенные типы фундаментов в зданиях. Вообще говоря, все фундаменты делятся на две категории: неглубокие фундаменты и глубокие фундаменты. Слова мелкий и глубокий относятся к глубине почвы, в которой сделан фундамент. Неглубокие фундаменты могут быть сделаны на глубине всего 3 фута (1 м), а глубокие фундаменты могут быть сделаны на глубине 60–200 футов (20–65 м). Неглубокие фундаменты используются для небольших легких зданий, а глубокие — для больших и тяжелых.

Фундаменты мелкого заложения также называются распорными или открытыми фундаментами. «Открытый» относится к тому факту, что фундамент создается путем выкапывания всей земли до основания фундамента, а затем возведения фундамента. На начальных этапах работ все основание видно глазу, поэтому его называют открытым фундаментом. Идея состоит в том, что каждое основание принимает на себя сосредоточенную нагрузку колонны и распределяет ее по большой площади, так что фактическая нагрузка на грунт не превышает безопасную несущую способность грунта.

Существует несколько видов мелкозаглубленных фундаментов: одиночные, ленточные и ростверковые.

В холодном климате мелкозаглубленные фундаменты должны быть защищены от промерзания. Это связано с тем, что вода в почве вокруг фундамента может замерзнуть и расшириться, тем самым повредив фундамент. Эти фундаменты должны быть построены ниже линии промерзания , которая представляет собой уровень в земле, выше которого происходит промерзание. Если они не могут быть построены ниже линии замерзания, они должны быть защищены изоляцией: обычно небольшое количество тепла от здания проникает в почву и предотвращает замерзание.

Отдельные фундаменты, ожидающие бетонирования фундаментной колонны.

Отдельные фундаменты — один из самых простых и распространенных видов фундаментов. Они используются, когда нагрузка на здание приходится на колонны. Обычно каждая колонка имеет свою основу. Фундамент представляет собой просто квадратную или прямоугольную бетонную подушку, на которой стоит колонна. Чтобы получить очень приблизительное представление о размере фундамента, инженер возьмет общую нагрузку на колонну и разделит ее на безопасную несущую способность (SBC) грунта. Например, если колонна имеет вертикальную нагрузку 10т, а SBC грунта 10т/м2, то площадь фундамента будет 1м2. На практике проектировщик рассмотрит множество других факторов, прежде чем подготовить строительный проект фундамента.

Отдельные фундаменты, соединенные цокольной балкой. Обратите внимание, что фундаменты были залиты поверх слоев из простого цементобетона (PCC), что было сделано для создания ровного и прочного основания для фундамента.

Отдельные фундаменты обычно соединяются цокольной балкой , горизонтальной балкой, которая устанавливается на уровне земли или ниже уровня земли.

Ленточные фундаменты обычно используются в несущих каменных конструкциях и действуют как длинная полоса, поддерживающая вес всей стены. Они используются там, где строительные нагрузки несут целые стены, а не отдельные колонны, например, в старых зданиях из кирпичной кладки.

Плотные фундаменты, также называемые матовыми фундаментами, чаще всего используются при строительстве подвалов. В плоту вся плита цокольного этажа выступает в качестве фундамента; вес здания распределяется равномерно по всей площади основания здания. Его называют плотом, потому что здание похоже на судно, которое «плавает» в море земли.

Фундаменты из матов используются там, где почва слабая, и поэтому строительные нагрузки приходится распределять на большую площадь, или там, где колонны расположены близко друг к другу, что означает, что при использовании отдельных фундаментов они будут соприкасаться друг с другом.

Свая — это в основном длинный цилиндр из прочного материала, такого как бетон, который забивается в землю, чтобы на него можно было опирать конструкции.

Свайные фундаменты применяются в следующих случаях:

  1. При наличии на поверхности слоя слабого грунта. Этот слой не может выдержать вес здания, поэтому нагрузки здания должны обходить этот слой и передаваться слою более прочного грунта или породы, который находится ниже слабого слоя.
  2. Когда на здание воздействуют очень тяжелые сосредоточенные нагрузки, например, в высотном здании.

Свайные фундаменты способны выдерживать более высокие нагрузки, чем фундаменты на фундаменте.

Существует два типа свайных фундаментов, каждый из которых работает по-своему.

Сваи концевые опорные

У свай концевых опор нижний конец сваи опирается на слой особо прочного грунта или породы . Нагрузка здания передается через сваю на прочный слой. В некотором смысле эта стопка действует как колонна. Ключевой принцип заключается в том, что нижний конец упирается в поверхность, которая является пересечением слабого и прочного слоев. Таким образом, нагрузка обходит слабый слой и безопасно передается сильному слою.

Висячие сваи

Висячие сваи работают по другому принципу. Свая передает нагрузку здания на грунт по всей высоте сваи за счет трения. Другими словами, вся поверхность сваи цилиндрической формы работает на передачу усилий на грунт.

Чтобы наглядно представить, как это работает, представьте, что вы вставляете твердый металлический стержень диаметром, скажем, 4 мм в ванну с замороженным мороженым. После того, как вы втолкнете его внутрь, он станет достаточно прочным, чтобы выдержать некоторую нагрузку. Чем больше глубина заделки в пломбире, тем большую нагрузку он может выдержать. Это очень похоже на то, как работает висячая свая. В случае висячей сваи величина нагрузки, которую может выдержать свая, прямо пропорциональна ее длине

Фундаменты мелкого заложения — жилые дома » Сейсмостойкость

Фундамент мелкозаглубленный распределяет нагрузки от здания на верхние слои грунта. Неглубокий фундамент (согласно определению B1/VM4) — это фундамент, в котором глубина от поверхности земли до нижней части фундамента менее чем в пять раз превышает ширину фундамента. Все остальные фундаменты считаются глубокими фундаментами.

Неглубокие фундаменты очень хорошо работают на участках с прочными грунтами, достаточно толстыми плотами из натурального гравия, лежащими на более слабых грунтах, или там, где прочные инженерные улучшения грунта осуществляется. Для участков с более слабыми грунтами может оказаться более экономичным улучшить грунт и использовать неглубокие фундаменты, чем использовать глубокие свайные фундаменты.

Неглубокие фундаменты подвержены любому сейсмическому воздействию, которое изменяет контур грунта, например, осадку или боковое смещение, или изменяет несущую способность верхнего слоя грунта, например, разжижение.

Фундаменты мелкого заложения в первую очередь должны быть рассчитаны на нагрузку комбинации, указанные в AS/NZS 1170 Конструктивные действия с поправками, внесенными Методом проверки B1/VM1.

Существует несколько типов мелкозаглубленных фундаментов, способных обеспечить устойчивость к сейсмическим нагрузкам.

Фундаменты на распорном фундаменте представляют собой класс фундаментов, которые распределяют нагрузки от надстройки, включая сейсмические силы, горизонтально по достаточной площади поверхности, чтобы не превышалась несущая способность грунта. На некоторых участках это может означать, что фундамент покрывает большую площадь, чем площадь здания.

Фундаменты на фундаменте могут быть спроектированы как один единый блок, как и в случае фундаментов из плит на грунте. Они также могут быть спроектированы как ряд небольших сплошных или несплошных фундаментов, которые поддерживают стены, колонны и другие части конструкции. Это касается периметральных фундаментов.

Подробнее:

  • Фундамент по периметру
  • Плитный фундамент
  • Основа из матов
  • Вафельная основа

Фундамент по периметру

Фундамент по периметру представляет собой тип фундамента на распорном фундаменте, который состоит из бетонного фундамента по периметру, который проходит по всему периметру жилища. Ширина фундамента распределяет гравитационные нагрузки от стены и крыши конструкции по достаточной площади поверхности, чтобы не превышалась несущая способность грунта. Сейсмические нагрузки также эффективно передаются через фундамент по периметру на грунт под ним.

Фундаменты по периметру могут использовать фундаменты неправильной формы и комбинироваться с другими типами фундаментов. Несплошные фундаменты по периметру (например, элементы фундамента по периметру только по углам здания), как правило, не подходят для участков, которые могут испытывать неравномерную осадку или поперечное смещение.

Непрерывный фундамент по периметру распределяет гравитационную нагрузку конструкции по ширине фундамента.

Фундаменты из плит на грунте

Фундаменты из плит на грунте, иногда называемые традиционными плитными фундаментами, представляют собой тип фундамента на основе фундамента, в котором плита связывает фундаменты воедино, а также обеспечивает прочную ровную поверхность пола. Обычно они образуются путем выкапывания земли на небольшую глубину, возведения краевой опалубки и заливки бетона в полость.

Типовой плитный фундамент в жилищном строительстве.

Различные типы армированных сталью плит на грунте широко используются в жилищном строительстве, поскольку они обеспечивают высокую степень прочности и сейсмостойкости. Они также относительно недороги в строительстве.

Изменения в требованиях к армированию плит на грунте
В связи с плохими характеристиками неармированных или непластичных железобетонных фундаментов из плит на грунте на маргинальном или плохом грунте во время землетрясений в Крайстчерче Строительные нормы и правила Новой Зеландии (приемлемые Решение B1/AS1) было изменено в мае 2011 года. Оно требует, чтобы все фундаменты из плит на грунте сооружались в соответствии с NZS 3604:2011 Здания с деревянным каркасом и NZS 4229:2013 Здания из бетонной кладки, не требующие особого технического проекта для усиления пластичной арматурой.
