виды, классификация, условия применения и расчет

Автор Георгий Русиев На чтение 5 мин Просмотров 1.2к. Опубликовано 06.02.2015

Строительные процессы начинаются с выбора и обустройства основания. Тип выбирается на стадии проектирования, с учетом характеристик почвы и климата в регионе. Популярностью пользуются фундаменты мелкого заложения, глубины котлована которых не более 1-2 м. В их виды входит несколько вариантов. Ниже рассмотрены нюансы и рекомендации оптимального выбора для индивидуального процесса возведения платформ.

Оглавление:

1. Плитный
2. Ленточный
3. Столбчатый
4. Определяем глубину заложения
5. Защита платформы

Условия для закладки малозаглубленных оснований

Чтобы фундамент служил надежной конструкцией для всего объекта, расчет его вида производится исходя из следующих характеристик:

1. Уровень промерзания земельного слоя.
2. Залегание грунтовых вод.
3. Тип почвы – состав и поведение.

Подробнее:

• Оттого насколько суров климат местности, где идет строительство, определяют глубину заложения подошвы фундамента. Это мера позволит выбранному варианту не потрескаться и не деформироваться при минусовых температурах.

Холодные регионы страны не могут располагать качественными жилыми конструкциями, поставленными на платформу мелкой глубины. Тезис актуален при покупке готового жилья.

• Залегание грунтовых вод решающий фактор для выбора основания. При близком к поверхности земли уровне, использование большой глубины для фундамента чревато подтоплением цокольного этажа и как следствие разрушение бетона. В этом случае уменьшение высоты конструкции – необходимое действие.
• Тип почвы и ее «капризность» важные условия для определения мелкого заложения фундамента или более основательного. Пучинистые и плывущие земли не должны стать причиной разрушения или сильной усадки дома. Необходимо обращать внимание и на состав грунта – песчаники или торфяные места потребуют соблюдения для них условий. Пренебрежение такими характеристиками неблаготворно скажется на крепости жилой конструкции.

Описываемые далее, варианты оснований лучше всего подчиняются таким характеристикам. Узнать соответствующие данные местности можно в строительных справочниках для определенной географии либо отдать процесс возведения на откуп компаниям, работающим под ключ – специалист, выезжающий на место, оценит состояние грунта. Описание фундаментов мелкого заложения, а также их виды и условия применения, ниже.

Все виды платформ могут быть устроены на небольшом расстоянии от поверхности грунта. К ним относят:

1. Плитные.
2. Ленточные.
3. Столбчатые.

Существует и отдельный вид фундамента – свайный, но его устанавливают ниже 3-х м, и он по праву считается вариантом глубокого заложения.

1. Плита. Самая надежная конструкция из всех представленных типов. Представляет собой армированную по всей площади железобетонную плиту. Такой платформе не угрожают климатические и геодезические условия местности. Кроме того, здание на таком основании практически не дает усадки. К недостаткам можно отнести высокую стоимость фундамента – до 50% от всего строительства. В цену входит необходимое участие специализированной техники и количество арматуры.

2. Лента. Популярный вариант в различных возведениях. Представлен двумя конструкциями:

• сборный монолит с выпуском арматуры;

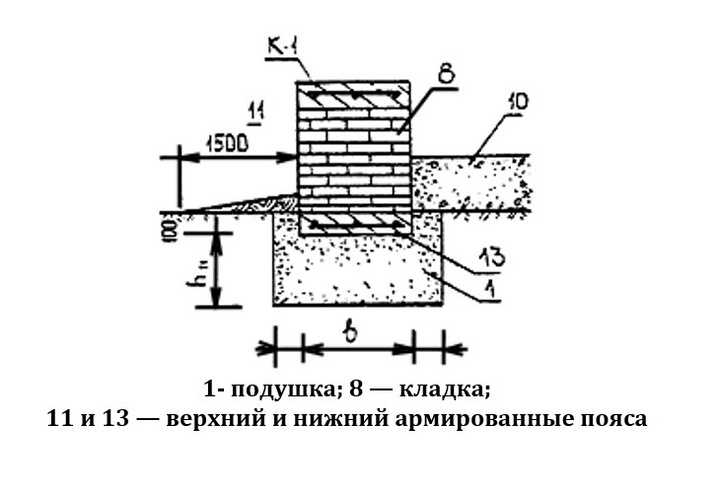

• блочный фундамент с армирующими поясами – верхним и нижним.

Требует нескольких этапов подготовки перед заливкой, а именно:

• выкапывание канавы с точными параметрами под несущие стены;
• устройство щебневой и песчаной подушки, служащими как дренаж;
• армирование.

Чтобы получить мелкого заложения морозоустойчивый фундамент по типу ленты, его придется утеплять стиролами по внутренним стенам. Не обойдется без дополнительной прокладки и цокольный этаж.

В достоинства этого вида входит возможность самостоятельного устройства без найма сил со стороны и снижение стоимости, если сравнивать с плитой. К тому же на ленту есть возможность поставить дома любой конструкции и материала.

3. Столбчатые основания. Рекомендованы для небольших одноэтажных, преимущественно деревянных построек. Представляют собой ямы с железобетонными кольцами, залитые раствором по всем углам будущего строения и его несущих узлов с шагом не более 2-х м. Могут выполняться из кирпича, или асбестобетона фабричным формованием с выпуском арматуры. После установки, столбы обрезаются под уровень, после чего на них устанавливается ростверк.

Непопулярны столбчатые фундаменты мелкого заложения в силу своих недостатков:

• слишком зависят от поведения почвы – уровень после усадки может измениться;
• низ жилого дома становится доступным всем ветрам;
• ограничение в материалах строительства – подбирается облегченный вариант;
• о цокольном этаже или подвале, как полезной площади придется забыть.

Как следует, оценив собственные финансовые и физические возможности, можно выбрать подходящую для собственного строительства платформу либо дать такую задачу специалистам по основаниям в конкретном регионе.

Выбор глубины и устройство песчано-гравийной подушки для фундамента

Проектирование домов под ключ, заранее предусматривает тип основания. Перед устройством конкретного варианта анализируют три параметра:

1. Конструкция готового дома – площадь и материал изготовления. Определение нужно для нахождения максимальной нагрузки на поверхность платформы – кг/м2.
2. Климатические условия местности. При сильных минусовых температурах, есть повод задуматься о надежном углублении во избежание порчи бетона.
3. Состав грунта и уровень влаги. Капризные земли могут стать причиной усадки и дефектов готовой конструкции.

К примеру – в проекте деревянный или шлакоблочный дом площадью 157 м2. Местность обладает глинистым грунтом среднего движения.

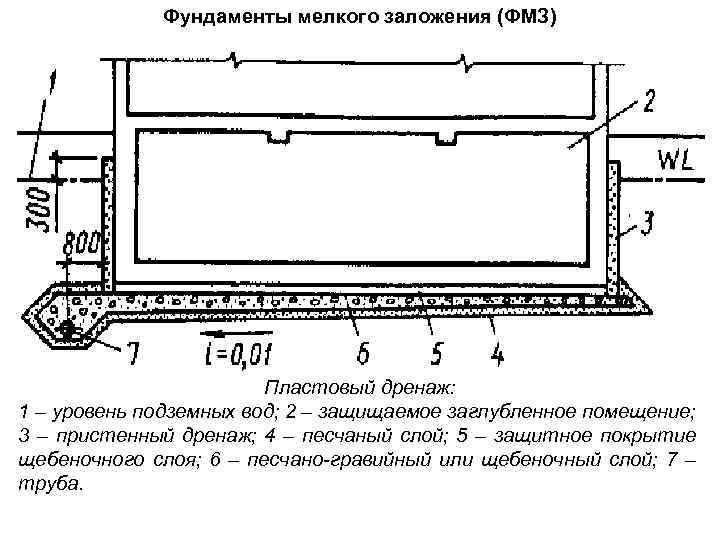

Защита платформы

Разные фундаменты могут быть мелкого и глубокого заложения, но ни один из них не обходится без устройства так называемой подушки из песка и/или гравия. Она служит защитой от вредных сточных жидкостей расположенных вблизи промышленных предприятий, способных взаимодействовать с основанием и творить разрушающие процессы относительно химического состава бетона. Каждый слой, ограждающий платформу от влаги, тщательно утрамбовывается, проливается водой и рассчитывается на высоту не менее 15 см. После чего фундамент армируется и заливается. Дренаж обязательно содержит крупнозернистый песок, щебень или керамзит. Можно использовать все три компонента общей высотой до 30 см.

Правильный выбор и устройство платформы для частного или иного вида строительства – залог долговечного и комфортного проживания.

их виды и условия применения

Существует множество разновидностей фундаментов, позволяющих реализовать различные архитектурные проекты даже при максимально негативных условиях грунта. И первое, с чем приходится бороться застройщикам, это – повышенная пучинистость почвы, на которой будут проводиться работы. Фундаменты мелкого заложения в данном случае являются оптимальным решением для частного строительства на мелких песках, супесях, суглинках и глинистых грунтах.

Содержание

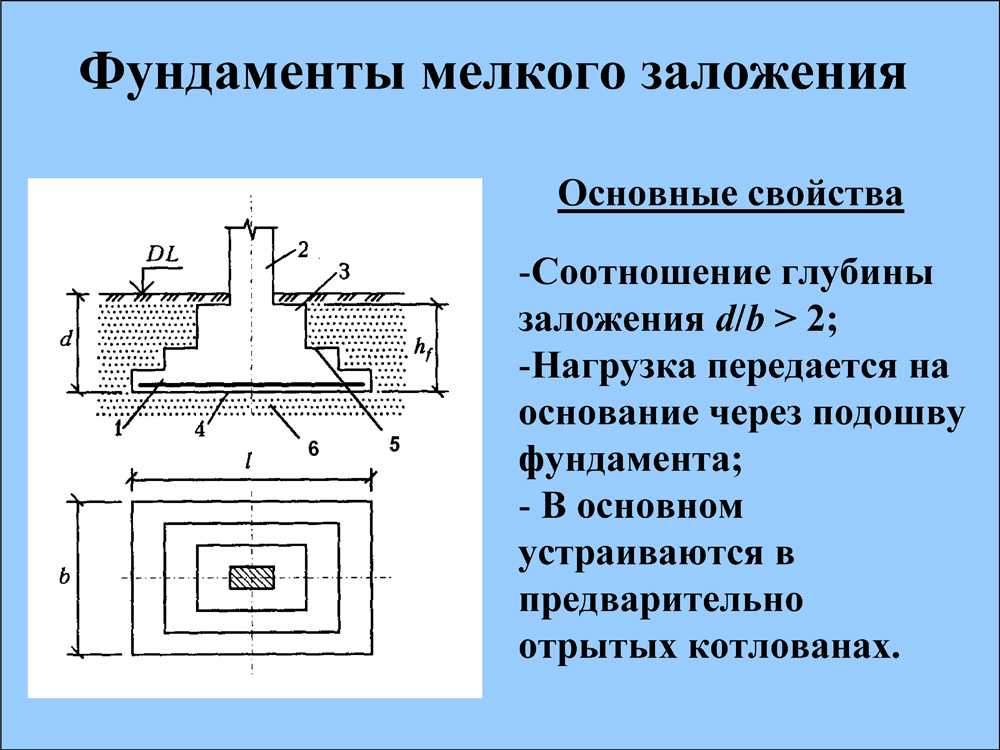

Основное понятие

Главная проблема сложных грунтов – пучнистость во время промерзания, что заставляет их значительно увеличиваться в объеме. Этот фактор приводит к постепенному разрушению фундамента и всей постройки. Этого можно избежать уравновешиванием выталкивающей силы повышением нагрузки на фундамент, то есть – весом здания, но частные дома и дачи относятся к легким постройкам, поэтому глубокие типы фундаментов, в том числе – и свайные, здесь не подходят.

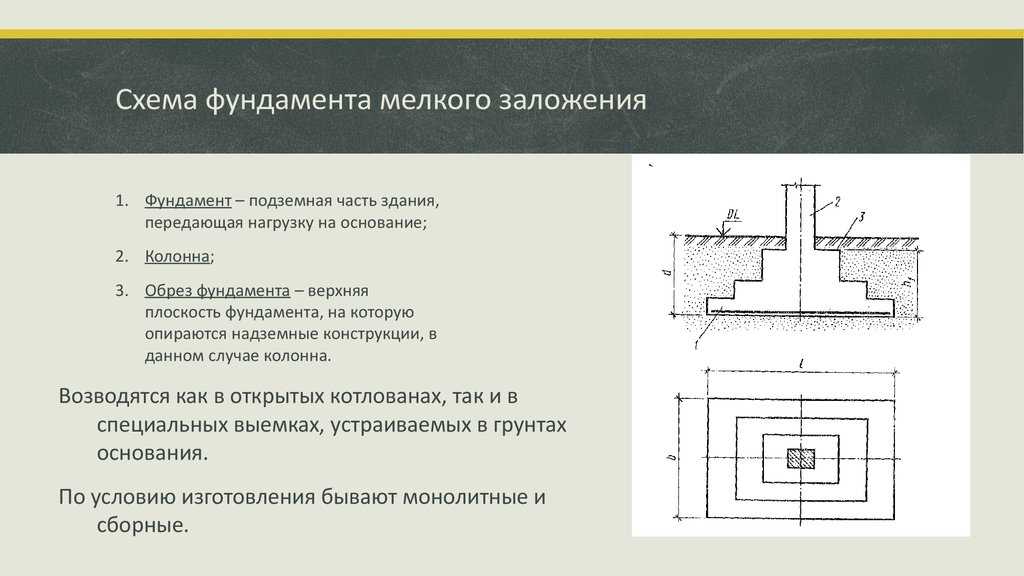

Само название конструкции уже дает понять, что такое фундаменты мелкого заложения (ФМЗ). Глубина его заложения составляет от 40 до 50 см, что значительно уменьшает воздействие грунта во время пучения на боковую площадь стенок строения.

Минимальная глубина фундамента способствует снижению финансовых затрат и времени на его укладку минимум в 2 раза.

В данном случае требуется значительно меньше бетона, щебня или песка для выполнения подложки и материала для сооружения опалубки. Составляющими конструкции являются:

• обрез – это верхняя часть, принимающая нагрузку от дома;
• нижняя часть, передающая нагрузку;
• боковые части, то есть стены.

Такие фундаменты не строятся непосредственно на грунте, их монтируют на подушке из песка, мелкозернистого щебня или шлака, предварительно качественно утрамбованного.

В каких случаях используются фундаменты мелкого заложения

Данный вид строительной основы является достаточно универсальным, использовать его можно при сооружении следующих конструкций:

• деревянных домов;
• домов из легких материалов, например, пенобетона;
• небольших кирпичных построек;
• домов с небольшим количеством этажей;
• подвалов.

ФМЗ используются при низком уровне грунтовых вод, не приводящих к вспучиванию грунта.

Виды ФМЗ

Разновидности фундаментов классифицируются пор способу заложения:

• монолитные с арматурой, устанавливаемой лишь на плитной его части;
• колонные;

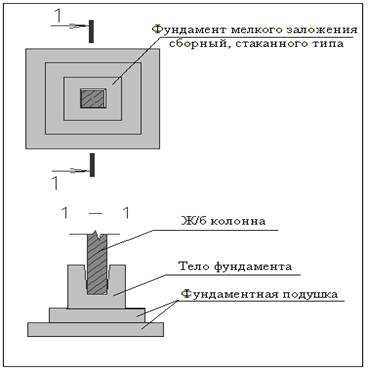

• сборные с использованием отдельных бетонных блоков;
• сборно-монолитные: бетон заливается в промежутки между плитами.

Также их разделяют по виду материалов:

• дерево;
• камень;
• бетон;
• армированный бетон.

Ленточный тип фундамента

Самыми видами конструкций мелкого заложения являются ленточные фундаменты. В качестве оптимальной основы для их строительства можно выделить материковый, то есть – естественный грунт. Такая основа станет актуальной для дальнейшего возведения сооружения из таких материалов, как саман, кирпич, небольшие бетонные блоки, шлакоблок.

Ленточный фундамент мелкого заложения отличается простотой сооружения и минимальным сроком работ. На «отдых» конструкции также требуется от нескольких дней до месяца.

В качестве материала для их возведения используется:

• бетон;
• кирпич;
• бут;
• бутобетон.

Наиболее трудоемким является вариант из бута, где небольшие камни соединяются между собой при помощи бетонного раствора. Для бутобетонной основы следует выстраивать опалубку, бут и колотый кирпич закладываются в нее и впоследствии заливаются бетоном.

При необходимости конструкция армируется изнутри для повышения прочности.

Этапы возведения ленточного фундамента мелкого заложения

Несмотря на всю простоту строительства ФМЗ, он требует правильного выполнения всех работ. В противном случае вместо того, чтобы устранить недостатки мучнистого грунта, он попросту деформируется от веса здания. Процесс строительства предполагает следующие действия:

1. Подготовительные работы, включающие в себя очистку и выравнивание территории.
2. Разметка внутренних и внешних углов.
3. Рытье котлована и выравнивание его дна. При необходимости стенки фундамента дополнительно укрепляются закладным или шпунтовым методом.
4. Закладка подушки, назначение которой выравнивание дна. Для определения ее материала желательно сделать анализ почвы на наличие грунтовых вод.
5. Утрамбовка подушки.
6. Монтаж деревянной опалубки. На ее внутреннюю поверхность можно нанести слой смолы или уложить гидроизоляционный материал.
7. Монтаж каркаса из арматуры. Он выполняется из прутьев сечением 1,2 см, их стыки соединяются при помощи хомутов или путем сварки. Углы стыков можно соединять металлическими стержнями для увеличения прочности конструкции. Для бутового или кирпичного фундамента применяется слой засыпки.
8. Заливка опалубки бетоном.

При заливке опалубки используется бетон маркой не менее 200. Для увеличения прочности фундамента следует поэтапно делать слои толщиной 15-20 см. Перед заливкой опалубку необходимо смачивать.

Особенности возведения плитного фундамента мелкого заложения

Плитный фундамент является более надежным и долговечным по сравнению с ленточным, потому его часто применяют в строительстве на сложных грунтах с высоким уровнем вод. Затраты на него более существенны, но они оправдываются отсутствием необходимости выполнения дополнительных земляных работ.

Строительство основания данного типа включает в себя проведение следующих работ:

1. Выравнивание поверхности, обозначение разметки.
2. Снятие верхнего слоя грунта по всей площади фундамента. В месте пролегания более плотного слоя, дно рва выравнивается и трамбуется.
3. При повышенной влажности почвы на дно траншеи укладываются пластиковые трубы и покрываются геотекстилем. Предотвращение промерзаний исключит утепление фундамента со всех сторон.
4. Установка подушки под плиты. Ее толщина должна составлять 15-20 см. Материал – песок или щебень, который в процессе закладки тщательно трамбуется и поливается водой.
5. Укладка гидроизоляции и пенополистирола либо пенопласта поверх подушки.
6. Монтаж опалубки, она, как правило, выполняется из бруса, ширина которого будет равняться толщина фундамента.
7. Монтаж двух слоев решетки из арматуры.
8. Опалубка заливается бетоном марки не ниже 200. Делать это лучше в несколько слоев, поливая их водой для предотвращения быстрого высыхания материала и появления трещин.

Основная особенность плиточного фундамента – цельная, монолитная конструкция. Это – плита под домом. Его поверхность выполняет функцию пола для будущего сооружения, что полностью устраняет возможность деформации основы здания.

Установка столбчатого фундамента мелкого заложения

Этот тип основания подходит для бань и небольших деревянных домов, а также сооружений из легких строительных материалов, например – летние домики из гипсокартона или ДСП. Основное преимущество такого фундамента – быстрое возведение и минимальные затраты на строительство. Оно включает в себя такие этапы:

1. Проектирование и расчет фундамента. Специалисты рекомендуют провести лабораторный анализ грунта для того, чтобы определить точную глубину столбов в зависимости от глубины его промерзания.
2. Расчет расстояния между столбами (для монолитных изделий это – 100-120 см).
3. Выполнение разметки.
4. Выкапывание ямы по периметру фундамента, ее толщина должна соответствовать сечению столбов.
5. Яма засыпается щебнем толщиной до 20 см, он тщательно трамбуется.
6. Выполнение армированной конструкции. Сначала устанавливаются прутья на ширине фундамента, затем к ним присоединяются продольные детали. Решетку можно монтировать как в самой яме, так на отдельной территории с последующим погружением конструкции в траншею.
7. Заливка бетоном марки 250.
8. Выполнение короба из длинных обрезных досок, он не должен иметь дна.
9. прикрепление опалубки к заранее возведенным конструкциям из арматуры.
10. Выполнение заливки опалубок цементным раствором той же марки.
11. Изготовление забирки и битумного слоя, защищающего ее от попадания влаги.

Для максимально долговечного использования данного вида фундамента стоит придерживаться нескольких простых правил:

• правильный расчет фундамента;
• равномерная нагрузка не его общую площадь и отдельные элементы;
• выбор исключительно высококачественных материалов как при заливке фундамента, так и при возведении опалубок;
• выполнение всех работ должно проводиться летом или в начале зимы.

Столбчатые элементы должны простоять от двух недель до месяца до полного затвердевания бетона.

Типы мелкозаглубленных фундаментов и их использование

🕑 Время чтения: 1 минута

Мелкозаглубленные фундаменты сооружаются там, где слой грунта на небольшой глубине (до 1,5 м) способен выдерживать структурные нагрузки. Глубина мелкозаглубленного фундамента обычно меньше его ширины.

Содержимое:

• Различные типы мелкозаглубленных фундаментов
• 1. Ленточный фундамент
• 2. Рассеянный или изолированный фундамент или индивидуальный фундамент
• 3. Комбинированный фундамент
• 4. Ленточный или консольный фундамент
• 5. Матовый или плотный фундамент

Мелкозаглубленный фундамент бывает следующих видов:

1. Ленточный фундамент
2. Распорный или изолированный фундамент
3. Комбинированный фундамент Ленточный или консольный фундамент
4. Мат или плотная основа

Для несущей стены предусмотрен ленточный фундамент. Ленточный фундамент также предусмотрен для ряда колонн, которые расположены так близко друг к другу, что их широкие фундаменты перекрывают друг друга или почти касаются друг друга. В таком случае более экономично предусмотреть ленточный фундамент, чем предусмотреть несколько широких фундаментов в одной линии. Ленточный фундамент также известен как сплошной фундамент.

Распространенный фундамент, также называемый изолированным фундаментом, кулисным фундаментом и отдельным фундаментом, предназначен для поддержки отдельной колонны. Фундамент представляет собой круглую, квадратную или прямоугольную плиту одинаковой толщины. Иногда его делают ступенчатым или изогнутым, чтобы распределить нагрузку по большой площади.

Комбинированный фундамент поддерживает две колонны. Он используется, когда две колонны расположены так близко друг к другу, что их отдельные опоры перекрываются. Комбинированный фундамент также предоставляется, когда граница участка настолько близка к одной колонне, что распорный фундамент будет подвергаться эксцентричной нагрузке, если он будет находиться полностью в пределах границы участка. В сочетании с внутренней колонной нагрузка распределяется равномерно. Комбинированный фундамент может быть прямоугольным или трапециевидным в плане.

Ленточный (или консольный) фундамент состоит из двух изолированных фундаментов, соединенных конструкционной планкой или рычагом. Ремешок соединяет две опоры таким образом, что они ведут себя как одно целое. Ремешок выполнен в виде жесткой балки. Отдельные опоры спроектированы таким образом, что их общая линия действия проходит через равнодействующую общей нагрузки. ленточный фундамент более экономичен, чем комбинированный, когда допустимое давление грунта относительно велико, а расстояние между колоннами велико.

Матовый или плотный фундамент представляет собой большую плиту, поддерживающую ряд колонн и стен под всей конструкцией или большой частью конструкции. Мат требуется, когда допустимое давление почвы низкое или когда колонны и стены расположены так близко, что отдельные опоры могут перекрываться или почти касаться друг друга. Фундаменты из матов полезны для уменьшения неравномерной осадки на неоднородных грунтах или там, где существует большой разброс нагрузок на отдельные колонны.

Что такое неглубокий фундамент? Типы мелкозаглубленного фундамента

В этой статье мы обсудим, что такое мелкозаглубленный фундамент, а также различные типы мелкозаглубленных фундаментов.

Неглубокий фундамент — это тип фундамента, который передает строительные нагрузки на землю очень близко к поверхности, а не на более глубокие слои почвы или горных пород. Неглубокие фундаменты обычно используются для небольших простых сооружений, таких как дома, гаражи и сараи. Они также используются для некоторых более крупных конструкций, таких как мосты и башни. Почва под мелкозаглубленными фундаментами обычно не выкапывается и никак не укрепляется.

Неглубокие фундаменты обычно менее дороги в строительстве, чем глубокие фундаменты, потому что они требуют меньше земляных работ и меньше материала. Однако мелкозаглубленный фундамент не всегда уместен. Грунт должен выдерживать нагрузки конструкции без осадки или разрушения. В некоторых случаях почва может быть слишком слабой или слишком сжимаемой, чтобы поддерживать неглубокий фундамент, и может потребоваться глубокий фундамент.

Различные типы неглубоких фундаментов

Фундаменты мелкого заложения бывают различных типов в зависимости от их несущей способности, размеров фундамента, грунтовых условий и способа строительства. Вот некоторые из распространенных типов мелкозаглубленных фундаментов:

1. Отдельный фундамент или изолированный фундамент
2. Стеновой фундамент, ленточный или сплошной фундамент
3. Комбинированный фундамент:
4. Консольная или ленточная опора
5. Плотная или матовая основа

Изолированный фундамент или отдельный фундамент

Это наиболее часто используемый тип фундамента. Изолированный фундамент — это тип фундамента, который используется для поддержки одной колонны или пирса. Он также известен как опора колонны, опора пирса или опора пьедестала.

Обычно имеет прямоугольную форму и размещается под основанием колонны или опоры. Фундамент обычно делается из бетона и армируется стальной арматурой для придания дополнительной прочности.

Изолированные фундаменты часто используются в местах, где грунт недостаточно прочен, чтобы выдержать вес конструкции. Они также используются, когда конструкция не прикреплена к другой конструкции, например зданию. Этот тип фундамента обычно используется для небольших конструкций, таких как навесы или палубы.

Комбинированный фундамент

При слабом грунте и большом расстоянии между двумя колоннами более экономично предусмотреть комбинированное основание. Комбинированный фундамент обычно имеет прямоугольную или трапециевидную форму.

Комбинированный фундамент, как правило, изготавливается из бетона. Бетон заливают в формы, установленные вокруг колонн или стен. Затем формы удаляются, а фундамент оставляют для отверждения.

Фундамент стены или ленточный фундамент или сплошной фундамент

При необходимости устройства ряда колонн или стены предусматривается ленточный фундамент. Он также известен как фундамент стены или фундамент траншеи. Для несущих стен обычно предусматривают ленточный фундамент.

Этот тип фундамента обычно используется, когда грунт недостаточно прочен, чтобы выдержать вес конструкции. Распределяя нагрузку на большую площадь, ленточный фундамент или сплошной фундамент могут помочь предотвратить погружение фундамента в землю.

Консольная или ленточная опора

Ленточный фундамент — это тип комбинированного фундамента, который используется, когда край фундамента не может выходить за границу участка. Фундамент под колонны возводится отдельно и связывается ленточной балкой.

Плотная или матовая основа

Матовый фундамент — это тип фундамента, который обычно используется в районах, где почва недостаточно устойчива для поддержки традиционного фундамента.
