Ленточно-плитный фундамент или монолитная плита

Монолитная плита или ленточный фундамент – это прочный и надежный материал для строительства фундамента дома. Конструкция собой представляет жесткую неразрывную структуру, которая имеет форму замкнутого контура по всему периметру основания.  Данный тип постройки является самым популярным на сегодняшний день для строительных работ на дачи или в загородном домике. В нашей статье мы рассмотрим особенности данного основания дома и его возведения.

• Понятие монолитной ленты
• Сфера применения ленточного фундамента
• Жизненный цикл оснований
• Виды ленточных фундаментов
• Основные материалы для ленточных фундаментов
• Инженерные коммуникации
• Фундамент из монолитной плиты
• Технология формирования монолитного фундамента
• Основные требования к строительству
• Виды монолитного фундамента
• Преимущества и недостатки основания с монолитной плиты
• Преимущества и недостатки ленточного основания
• Какой и когда фундамент стоит выбирать

Понятие монолитной ленты

Монолитная плита или ленточный фундамент – это прочный и надежный материал для строительства фундамента дома

Лучше всего показывает себя в эффективности фундамент монолитная лента, которая хоть и имеет высокую цену, но она на практике себя оправдывает. Конструкция включает в себя создание полосы из бетона, которая охватывает всю территорию основания. Если посмотреть на эксплуатационные способности, то его с лёгкостью можно отнести к универсальным основам.

Такие конструкции могут с легкостью использовать в зонах с неблагоприятными погодными условиями, так как они имеют высокий уровень стойкости к различным атмосферным осадкам. Еще одной особенностью монолитной ленты есть наличие плиты, которая в соединении с опалубкой образует прочную систему.

Данное строительство дает возможность контролировать равномерность давления, поэтому углы не перекашиваются и трещины не появляются.

Внимание!  Хоть строительство данного фундамента будет стоить не дешевле других видов, но его долговечность и прочность освободят вас от множества возможных проблем в будущем.

Сфера применения ленточного фундамента

Данный тип фундамента лучше всего применять для зданий с плотностью стен больше, чем 1300 кг/куб. м

Данный тип фундамента лучше всего применять для таких вариантов построек:

• Для зданий с плотностью стен больше, чем 1300 кг/куб.м, которые выполнены с бетона, камня или кирпича;
• Для дома, какой в своей конструкции имеет тяжелые перекрытия;
• Если данная местность имеет неравномерность выпадения осадков или неоднородность почвенного покроя;
• Если планировка постройки имеет подвал или цокольный этаж.

Жизненный цикл оснований

Эксплуатационный срок данного основания зависит от материала, который был выбран для работ

Эксплуатационный срок данного основания зависит от материала, который был выбран для работ:

• Бетонные или бетонные монолиты – до 150 лет;
• Ленты из кирпичей – 30-50 лет;
• Бетонные сборки – 50-75 лет.

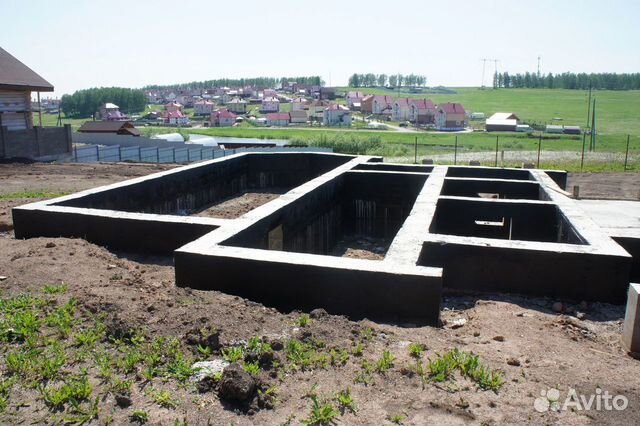

Виды ленточных фундаментов

Особенности конструкции образуют разновидности оснований дома

Особенности конструкции образуют такие разновидности оснований дома:

• Фундамент из монолита, который строится на площадке;
• Сборные конструкции из железобетонных плит, которые производятся на заводе, а на строительной площадке собираются при помощи техники.

По количеству нагрузки бывают такие виды:

• Мелко заглубленный вид, который применяется для легких построек, и устанавливаются в основном на слабо пучинных почвах. Глубина закладки – 0,7 метра. Стоит он намного дешевле от заглубленного основания.
• Заглубленная основа, которая монтируется при строительстве зданий с массивными стенами на пучинных почвах. Глубина – 0,3 метра вниз от уровня промерзания грунта. Это более прочный и надежный фундамент.

 Внимание! Данные виды оснований дома строятся в основном в теплое время года и не требуют применения техники.

Основные материалы для ленточных фундаментов

Фундамент из железобетона – это смесь, которая состоит из цемента, песка, щебня, армированной сетки и прутьев арматуры

Какой материал лучше всего будет применить для данного строительства? Об этом мы как раз сейчас и поговорим. Наиболее популярными считаются такие виды:

1. Ленточное основание из бутобетона – это соединение песка, цемента и очень крупных камней, которое в сумме образует прочный и надежный материал. Если у вас скалистые грунты, то он будет уместным, но если же нет, то лучше выбрать другой инструментарий. Ширина данного возведения от 20 до 100 см – это зависит от предполагаемой нагрузки.
2. Фундамент из железобетона – это смесь, которая состоит из цемента, песка, щебня, армированной сетки и прутьев арматуры. Данный материал самый популярный, и стоит он дешевле остальных видов. Идеально подходит для песчаной почвы. Ширина конструкции зависит от размера стены.
3. Основа из кирпичей – это материал можно монтировать как поверхностно, так и погружено. Важно его утеплить, так как он плохо переносит осадки и может разрушаться.
4. Плиты и блоки для фундамента – данные материалы применяют для сборных оснований. Производство их происходит на заводе, а монтаж реален только при условии применения специальной техники. Имеют высокую прочность и надежность и могут применяться для всех видов построек.

Инженерные коммуникации

При строительстве фундамента вы можете встретить понятие инженерных коммуникаций

При строительстве фундамента вы можете встретить понятие инженерных коммуникаций.

Чтоб обнаружить такие коммуникации поблизости вас, нужно в местных органах запросить карту с их расположением. Это важно, потому как строительство над ними или возле таких пунктов запрещено.

Внимание! Если нарушить этот пункт, то можно вызвать техногенную аварию.

Фундамент из монолитной плиты

Плита имеет способность выдерживать высокую нагрузку – это возможно благодаря ее увеличенной территории

Все больше популярности приобретает применение в строительстве малоэтажных строений плитный материал. Он предназначен для сложных почв с высоким уровнем вод. При такой конструкции любые движения грунта не отображаются на фундаменте. Плита из монолита защищает постройку от различного рода деформаций.

Плита имеет способность выдерживать высокую нагрузку – это возможно благодаря ее увеличенной территории. Такой материал можно применять для всех видов построек.

Технология формирования монолитного фундамента

Для строительства загородного дома или дачи подойдет плита толщиной 0,4 метра, 10 сантиметров которой погружается в почву

Для строительства загородного дома или дачи подойдет плита толщиной 0,4 метра, 10 сантиметров которой погружается в почву. Для создания качественного основания существует такая технология:

• Сооружаем котлован, дно которого плотно трамбуем и подсыпаем песком и гравием;
• Поверх подсыпки укладываем гидроизоляцию, которую заливаем бетонным раствором;
• Вяжем двуслойную арматуру и каркас;
• Полностью бетонируем основу в один подход

Основные требования к строительству

При возведении данной конструкции необходимо придерживаться определенных требований

При возведении данной конструкции необходимо придерживаться таких строительных требований:

1. Требования к армированию. Арматура должна иметь диаметр 12-16 см и ребристую форму, также она должна быть чистой и не ржавой.
2. Требования к соединениям. Промежутки между прутьями должны составлять 20 см. Потребление арматуры здесь намного выше, чем у других видов.

Виды монолитного фундамента

Гладкая сторона плиты образует пол цокольного помещения

Как и ленточное основание имеет такие виды:

• С небольшим погружением. Для данной конструкции убираю небольшой слой грунта, и выполняют подсыпку из смеси песка и гравия. Для защиты от влияния мороза, должен утепляться.
• С глубоким погружением, которое требует котлована большой глубины, но зато проявляет себя как очень прочная конструкция. Данная конструкция дорогостоящая, поэтому позволить ее могут не многие.

Внимание! Гладкая сторона плиты образует пол цокольного помещения. Если в вашем проекте не предусмотрен нижний этаж, то использование данного материала нерационально.

Преимущества и недостатки основания с монолитной плиты

Плита имеет высокий уровень опорной несущности, что позволяет ей выдерживать достаточно мощную нагрузку

Можно выделить такие плюсы данной постройки:

• Большая территория опоры. Которая справится с слабонесущими почвами;
• Высокий уровень опорной несущности, что позволяет ей выдерживать достаточно мощную нагрузку;
• Простота процесса заливания;
• Примитивность конструкции, которая не требует мудрёных подсчетов;
• Минимальная потребность дополнительных материалов;
• Необязательность наличия опалубки;
• Легкость земельных работ.

Ко всем данным преимуществам необходимо выделить минусы:

• Большой объём материалов;
• Высокая нагрузка на изгибы, которая требует установки мощного армированного каркаса;
• С монолитом исчезает возможность использования подземных инженерных коммуникаций. Даже если их заложить, то выполнить ремонт будет невозможным;
• Если это низкой посадки конструкция, то с подвальными помещениями она никак не совместима.

Преимущества и недостатки ленточного основания

Среди плюсов данной постройки необходимо выделить такое преимущество как высокий уровень прочности

Среди преимуществ данной постройки необходимо выделить такие преимущества:

• Высокий уровень прочности;
• Большая несущая способность;
• Иммунитет к пучению почвы;
• Возможность совместимости с подвальным помещением;
• Способность к проложению коммуникаций;
• Жесткость конструкции позволяет снизить требования к каркасу;
• Простота в строительстве.

Также имеются и минусы:

• Большая материалоемкость;
• Строительство требует обязательного рытья траншеи и установки опалубки;
• Требует дополнительного напольного покрытия

К сведению! Установка всех частей конструкции обойдется дороже монолитного фундамента.

Какой и когда фундамент стоит выбирать

Выбирать между двумя данными основаниями, необходимо исходя из конкретной ситуации

Выбирая между двумя данными основаниями, необходимо исходя из конкретной ситуации. Мы опишем просто, когда какой тип лучше применять.

Монолитное основание нужно выбирать,  если участок имеет слабые грунты, которые не могут вынести большую нагрузку. В такой ситуации массивность конструкции защитит здание от проседания.  Еще один оптимальный вариант выбора данного основания – это когда вы хотите возвести временное строение. Ведь данная структура позволяет легко извлечь плиту.

Ленточный тип оптимально выбирать в том случае, когда планируется помещение подвала или цокольного этажа. Также если ваше здание массивное и тяжелое или предусмотрены инженерные коммуникации.

Важно! Правильность выбора зависит от преследуемых вами целей в строительстве дома.

стоит ли делать? Отзывы строителей

Ленточный фундамент на данный момент является одним из самых распространенных. Этот тип основания относительно дешев, он равномерно распределяет нагрузка от давления стен. Фундамент ленточного типа универсален в использовании, поскольку подходит для зданий разной технологии строительства. Однако ленточное основание не подходит для некоторых видов почв. В этом случае отдается предпочтение ленточному фундаменту с монолитной плитой.

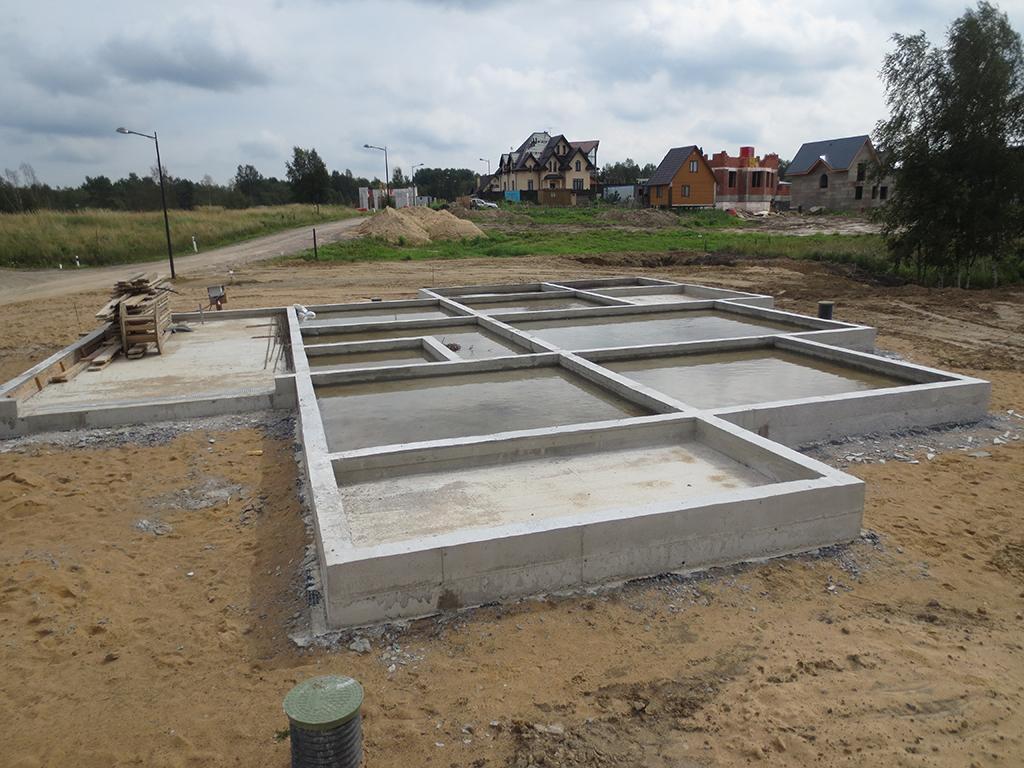

Конструкция ленточного фундамента с плитой по грунту

Такие конструкции сочетают в себе достоинства ленточных и плиточных фундаментов упрощенно можно представить в виде плоской коробки, стоящей вверх дном.

На первом этапе строится ленточное основание, сверху на нем заливается монолитная плита. При этом ее края опираются на ленту. В итоге сам дом находится на плитном основании которое, в свою очередь, стоит на ленточном фундаменте. В результате вес постройки перераспределяется, снижая нагрузку на ленту.

Достоинства плитного основания сводятся к снижению давления на грунт, в связи с большей площадью опоры. Такое основание при подвижках грунта будет перемещаться вместе с постройкой, не причиняя особого вреда. Ленточный фундамент уменьшает вероятность бокового смещения, является дополнительным усилением периметра несущих стен.

Подобная конструкция позволяет уменьшить толщину плиты и ширину ленты основания. Эти элементы взаимно усиливают друг друга, позволяют сэкономить на строительном материале.

Плюсы и минусы решения

При выборе ленточного основания с плитой по грунту стоит разобраться в плюсах и минусах подобного инженерного решения. К достоинствам можно отнести следующие факторы:

• Повышенную прочность. Армированная бетонная плита способна выдержать даже высокие нагрузки.
• Этот тип основания подходит для разных типов почв, в том числе, для глины, торфа, суглинков, а также при высоком залегании почвенных вод.
• Длительный срок эксплуатации основания.
• Такой фундамент можно считать основой для строения с любой этажностью.
• Монолитная плита будет основанием для будущего пола первого этажа.

Однако ленточный фундамент с плитой по грунту имеет и свои отрицательные стороны:

• повышенный расход стройматериалов, по сравнению с возведением обычного ленточного фундамента;
• в связи с неглубоким заглублением основания требуется проведение точных расчетов;
• Высокая трудозатратность процесса в связи с необходимостью проведения земляных и бетонных работ;
• Высокая стоимость по сравнению с обычным ленточным основанием.

Однако в целом отзывы специалистов об этом типе основания положительны, положительные качества таких фундаментов перекрывают недостатки.

Отличия утепленной монолитной шведской плиты и видео о ее строительстве

Как уже говорили ранее, разработанная шведскими строителями утепленная плита под дом является энегосберегающей. При ее строительстве используется несъемная опалубка из экструдированного пенополистирола. В результате утечки тепла в грунт минимальны. Второе коренное отличие — вмонтированная в плиту система водяного теплого пола.

Так как инженерные системы оказываются залиты в толще бетона, она требует точного и грамотного расчета. Высокие требования предъявляются и к исполнению. Даже небольшие ошибки критичны. Делать УШП вы можете и сами, но проект лучше заказать. Примерный расклад по затратам смотрите в следующем фото. Суммы уже неактуальны, но процентное соотношение справедливо. Стоимость проекта фундамента составляет порядка 1%.

В следующих видео вы увидите этапы изготовления шведской плиты под конкретный дом. Описано много полезных приспособлений, которые облегчат работу, даны пояснения по некоторым особенностям.

Расчет ленточного фундамента с плитой по грунту

Для возведения надежного ленточного основания с монолитной плитой требуется проведение сложных инженерных расчетов. Проводить их самостоятельно без надлежащих знаний и опыта не рекомендуется. Эти работы следует доверить профессиональным архитекторам. При проведении расчетов необходимо учесть ряд факторов:

• Характеристики почвы на участке, для этого потребуется проведение анализов;
• Размеры будущего строения по плану;
• Анализ возможного крена строения в ходе его эксплуатации;
• Просчет сдавливания фундамента;
• Проведение расчетов по схеме деформирования.

Только с учетом всего этого может быть рассчитано заглубление ленточного основания, его ширина, сечение монолитной плиты.

Плавающий столбчатый фундамент. Технология устройства

Только самые легкие постройки могут быть возведены на таком основании. Если ваше сооружение не нуждается в опоре сплошного характера по всему его периметру, то вышеназванный фундамент вам подойдет.

Категорически не рекомендуется устройство столбчатого плавающего фундамента для строительства кирпичных, бетонных и других тяжелых зданий. Самыми подходящими вариантами строений для такого типа фундамента будут одноэтажные, щитовые либо каркасные сооружения.

Конструкция такой плавающей столбчатой опоры не отличается особой сложностью. Она представляет собой столб, выполненный из бетона или кирпича, в основании которого лежит железобетонная плита, превосходящая его по размеру в два раза.

Плита из железобетона располагается на песчаной подушке. Это самый дешевый из всех приведенных вариантов плавающих фундаментов.

Типы ленточного основания

На первом этапе строительства возводится ленточный фундамент. Под него выкапывается траншея, по ее дну укладывается слой песка. Поверх подушки монтируется гидроизоляция и только после этого можно приступать к обустройству самого основания. Ленточный фундамент может быть двух типов:

• Монолитный, то есть изготовленный из бетонного раствора;
• Сборный то есть собранный из железобетонных изделий.

Второй вариант используется не так часто, поскольку требует привлечения спецтехники. Также фундамент можно разделить по типу заглубления:

• Мелкозаглубленный — такие конструкции подходят для строений в один этаж или легких коттеджей (каркасных, брусовых, пеноблочных). Глубина залегания в этом случае составляет 0,5-0,7 метра. Важным также является показатель по кислотности почв, он должен быть низким или средним.
• Заглубленный — основание этого типа применяются для возведения домов большой этажности или при использовании тяжелых материалов, например, при строительстве монолитных коттеджей. В этом случае фундамент уходит вглубь на 0,2-0,3 м ниже уровня промерзания почвы.

Способы возведения

Ленточный фундамент с плитой по грунту может быть двух типов:

• С цокольным этажом;
• Без него.

Фундаменты с цоколем

В первом случае монолитная плита служит перекрытием, разделяющим нулевой уровень и первый этаж. К в этом случае схема строительства выглядит следующим образом:

• Подготавливается участок для строительства, на нем выкапывается котлован.
• На дно укладывается слой из ПГС.
• Формируется опалубка и формируется система армирования.
• Заливается бетонный раствор.
• Фундамент выдерживается в течение 28 дней.По истечению этого срока монтируется сплошная опалубка, опорой ей служит срез ленточного основания. Для надежной фиксации снизу она подпирается деревянным брусом. При этом в опалубке необходимо продумать проходы в цокольный этаж и вводы коммуникаций.
• Устанавливается система армирования, заливается бетонная смесь, которая выдерживается до полного затвердевания.

Данная технология требует определенного опыта и навыков. Использование готовых ЖБ плит значительно упрощает монтаж перекрытия. При этом длина плиты в свободном положении без опоры на столбы не должна превышать 6 метров.

Фундамент без цоколя

Такая конструкция предполагает полную засыпку внутреннего пространства ленточного основания. Внутри формируется многослойная конструкция:

• Производится засыпка песчаной смесью послойной трамбовкой.
• В обязательном порядке укладывается двойной гидроизоляционный слой.
• Формируется арматурная система. Поскольку монолитная плита опирается всей площадью, используется конструкционная армирование.
• Заливается Бетонная смесь. Процессе этого необходимо использовать трамбовочное оборудование. При строительстве частного дома небольшой площади можно применять ручные трамбовки, при возведении более крупных строений необходимо использовать глубинные вибраторы.

До полного застывания бетон выдерживается в течение 28 дней.

Укладка песчаной подушки

Засыпка под плиту должна быть максимально однородной, желательно использование речного или кварцевого песка. Необходимо, чтобы в песке отсутствовали глиняные включения, которые будут способствовать удержанию влаги внутри . Допускается либо полная засыпка песком, либо послойная с мелким гравием. Наличие последнего позволит сильней утрамбовать песчаный слой. Поверх укладывается еще один песчаный слой не менее 50 мм.

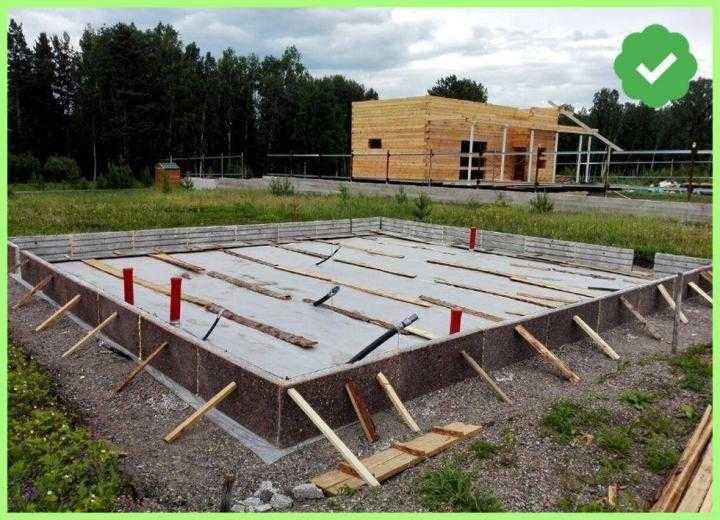

Строительство опалубочной конструкции

Опалубка собирается из деревянных щитов и досок. Высота конструкции должна превышать уровень заливки бетонной смеси на 100-150 мм. Допускаются зазоры шириной не более 3 мм. Наружная сторона опалубки укрепляется с помощью опорных брусов и наклонных упоров. Они будут препятствовать выдавливанию стенок под воздействием залитого раствора. При строительстве опалубки для цокольного основания необходимо первоначально собрать систему из опорных балок и ригелей. Только после этого можно приступать к сборке плоскости.

Сверху на опалубку стелется плотная пленка, которая позволит загерметизировать ее, предотвращая вытекание бетонного раствора.

Система армирования и заливка раствора

Формируется система армирования фундамента из стальных стержней. Из них собирается сетка с ячейкой не более 200 мм. Устанавливается два слоя решетки с расстоянием друг от друга в 100-150 мм. Система армирования должна находиться от нижней плоскости на высоте 50 мм. Для этого нижний слой устанавливает на подставки из бруса.

Заливка раствора производится равномерно по всей площади плиты. Итоговый слой должен перекрывать верхнюю арматурную сетку минимум на 50мм. После завершения процедуры заливки плита накрывается полиэтиленом для защиты от потери влаги. Также течение первых нескольких дней рекомендуется смачивать поверхность водой. Это необходимо для компенсации разницы влажности, защищает от растрескивания.

Монтаж черного пола на плите

Существует несколько технологий организация чернового пола. Отзывы специалистов указывают на то, что наиболее оптимальной является создание следующей конструкции:

• Укладывается подушка и просеянного песка;
• Сверху заливается «тощая» стяжка;
• Кладется слой утеплителя, мастера предпочитают пеноплекс;
• Заливается еще один слой стяжки 50-70 мм;
• Заливается выравнивающая стяжка, обычно используются самовыравнивающиеся составы;
• Поверх него укладывается чистовое покрытие.

Если плита утеплена снизу, можно использовать технологию плавающего пола. Она подразумевает создание «пирога» из:

• песчаной смеси, вместо нее можно использовать керамзит для дополнительного утепления;
• сверху укладывается листовой материал, это может быть мдф, фанера или ДСП.
• Поверх чернового пола укладывается чистовое покрытие.

Фундамент ленточного типа с плитой может стать надежным основанием для коттеджа. Он подходит для участков с почвами различного типа, хорошо переносит подвижки грунта.

Как построить баню на «плавающей» плите?

Стандартное устройство плавающего фундамента-плиты достаточно простое – это монолитный железобетонный фундамент, который располагается сразу под всей площадью здания. Его делают заглубленным на нормальной грунте и мелкозаглубленным там, где под ногами – сплошной песок.

Итак, вот вы можете построить плавающий фундамент своими руками для своей бани:

Этап I. Снимается весь слой растительности – там, где будет строиться баня, плюс один метр для отмостки. Снятый слой переносим в сад. Копается котлован – под проектную отметку. Для этого лучше нанять экскаватор. Главное – не перекопать, иначе на месте перекопа фундамент потом может попросту лопнуть. Это очень серьезная ошибка. Чтобы края котлована не осыпались, их лучше рыть с небольшим уклоном.

Этап II. Засыпаем слой щебня – 10 см, укладывая его в несколько этапов и хорошо трамбуя (например, бревном с ручкой). Затем – слой песка, который зафиксирует щебень и не позволит ему «гулять». А устойчивость его к морозу поможет новому фундаменту противостоять холодам.

Этап III. Укладывается гидроизоляционный слой – обычно плотная дорогая полиэтиленовая пленка. Она нужна для того, чтобы влага потом не просачивалась в фундамент и, с другой стороны, ценное бетонное «молочко» не протекало во время заливки раствора. Теперь заливаем тонкий слой подбетонки – М-100.

Этап IV. Строим опалубку. Если фундамент погружали в грунт – тогда эту роль могут выполнить и стены ямы, но их нужно тоже гидроизолировать. А для опалубки хорошо подойдут доски по 25 мм толщиной и 50-100 мм больше той высоты, что будет фундамент. По верхнему краю опалубки прокладываем контрольный шнур, в котором фиксируем только одну его сторону, а вторая с привязанным грузом опускаем с другой стороны. Когда будет заливаться раствор, шнур можно будет убрать.

Этап V. Укладываем арматуру – это самый ответственный этап. Металлические прутья будут торчать из фундамента в местах возведения стен – это необходимо для достижения неразрывной связи их и основания. Но такую арматуру нельзя варить – только связывать мягкой проволокой. В углах прутья замыкаем полукругом, а концы заводим в боковые стенки фундамента – получается гибкая цельная конструкция.

Этап VI. На этом этапе производится бетонирование основания: раствор укладывают слоями до 15 см, тщательно разравнивают и трамбуют путем штыкования.

Заливать бетон нужно в один прием, для чего лучше использовать бетономешалку. А рецепт лучше использовать такой: на одну часть цемента – по одной части воды и песка. Трамбовать бетон нужно до тех пор, пока на поверхности не появится влажный слой. После этого берем деревянную рейку и выравниваем все.

В первый день фундамент смачиваем каждые 4-5 часов и накрываем пленкой – чтобы не появились трещины. На следующий день смачиваем уже только три раза, а затем – лишь утром и вечером. Когда высохнет – снимаем опалубку, и через месяц можно продолжать строительство бани, еще лучше – через год.

Insulation: какой тип фундамента мне подходит?

Брайан Флакс | 28 ноября 2016 г.

Наша техническая команда KORE получает много вопросов. Независимо от того, ищет ли кто-то расчет U-значения, лучший тип изоляции для установки или самостоятельный строитель с общим вопросом о планировании своей первой сборки, мы здесь, чтобы помочь, насколько это возможно. Нам часто задают вопрос: «Какой тип фундамента лучше всего подходит для моей постройки?». Хотя никогда не бывает одного правильного ответа для каждой ситуации, мы решили потратить немного времени на изучение различных систем фундаментов, используемых в Ирландии и Великобритании, в нашем последнем посте в блоге KORE.

Какие типы фундаментов доступны?

Существует три типа фундамента, о которых вы, вероятно, уже слышали: традиционный ленточный фундамент, плитный фундамент и свайный фундамент. Начнем с изучения ленточных фундаментов.

Ленточный фундамент

Ленточный фундамент — самый распространенный тип фундамента, который можно найти в Ирландии. Говоря самым простым языком, ленточный фундамент представляет собой «полосу» из бетона, которая укладывается в траншею. Ленточный фундамент ставится везде, где это внешняя или внутренняя стена, дымоход или любая другая несущая конструкция.

Преимущество ленточных фундаментов заключается в том, что они подходят для большинства грунтов и более легких структурных нагрузок, встречающихся в жилых домах. Ленточные фундаменты обычно используются при хороших грунтовых условиях и возможности использования монолитного бетона. Для стандартной наружной полой стены толщиной 300 мм (блок 100 мм, полость 100 мм, блок 100 мм) ленточный фундамент должен иметь ширину 900 мм. в то время как бетон обычно имеет глубину не менее 300 мм, в зависимости от конструкции. Для некоторых конструкций может потребоваться больше бетона или использование стальной арматуры внутри самого бетона.

Ленточные фундаменты обычно являются самыми простыми и дешевыми из систем фундаментов, используемых в Ирландии.

Плотные фундаменты

Еще одна система фундаментов, которую вы часто видите в Ирландии, — это плотные фундаменты. В отличие от ленточного фундамента, плитные фундаменты используются там, где грунт может быть устойчивым, но несущая способность низкая, например, на заболоченной земле, влажном грунте или там, где грунт был завезен на площадку.

Бетон для ростверка заливают по всей площади дома, делая его похожим на одну большую бетонную плиту. Плотные фундаменты должны быть специально спроектированы и построены, то есть они должны устанавливаться только компетентными подрядчиками и под надзором квалифицированного архитектора или инженера.

Готовый ростверк может поддерживать многочисленные колонны и стены, распределяя нагрузку по плите и площади первого этажа и снижая контактное давление.

Сплошные фундаменты обычно используются при больших нагрузках, когда грунт имеет низкую несущую способность, когда отношение фундамента к общей площади пола велико или когда стены здания находятся в непосредственной близости друг от друга и могут перекрываться.

Свайные фундаменты

Свайный фундамент представляет собой прочный материал в виде бетона в форме цилиндра. Этот цилиндр вдавливается в землю, чтобы поддерживать конструкции, которые находятся на нем. Свайные фундаменты используются, когда на поверхности грунт с низкой несущей способностью (нагрузка передается более прочному грунту, находящемуся глубже, например, скале или более прочному грунту), или когда конструкция имеет очень тяжелые и сосредоточенные нагрузки (например, небоскребы, мосты и т. д.). . Существуют даже различные типы свайных фундаментов, такие как концевые опорные сваи и висячие сваи.

Свайные фундаменты не часто используются для жилых домов (например, одно- или двухэтажных домов) и нечасто используются в Ирландии.

Можно ли утеплить фундамент?

Конечно! Обычный мост холода (тепловой мост), обнаруженный в Ирландии, возникает там, где внешняя стена встречается с фундаментом (мост холода от стены к полу). Чтобы обойти эту проблему, можно использовать системы изолированного фундамента, чтобы устранить тепловой мост в этом стыке.

Хотя они очень похожи на плотный фундамент, где бетонная плита удерживает вес здания, чаще всего они проектируются как плиты, несущие грунт. Это означает, что плита переносит вес конструкции на землю, так что сама земля несет нагрузку. Большинство изолированных систем фундамента также могут быть спроектированы для работы в качестве фундамента с плотом, в зависимости от конструкции и грунтовых условий.

KORE является прекрасным примером утепленного фундамента. Используя пенополистирол (EPS) разной плотности, эта полностью спроектированная система по существу покрывает весь фундамент здания слоем изоляции. Несущие элементы установлены на EPS300 высокой плотности, а сам пол изолирован с использованием трех слоев EPS100. Бетон заливают поверх изоляции из пенополистирола и укрепляют стальными кольцевыми балками. Затем вся конструкция строится поверх этой системы фундамента, что устраняет мостик холода от стены к полу и обеспечивает коэффициент теплопередачи всего 0,10 Вт/м 9 .0045 2 K. Это достигается за счет сплошного слоя изоляции от фундамента до наружных стен.

Утепленные фундаментные системы спроектированы в соответствии со спецификациями вашей постройки. Это означает, что пассивный фундамент KORE можно использовать в конструкциях с пустотелыми стенами, в конструкциях из сплошных блоков и в конструкциях из деревянного каркаса. Его также можно использовать в сочетании с различными системами утепления стен, такими как изоляция стен с полыми стенками и системами утепления наружных стен.

Какой тип основы мне следует использовать?

Тип фундамента, который потребуется для вашей постройки, зависит от множества факторов, включая состояние грунта, вес конструкции, тип грунта (подпочвенный и верхний) и даже ваш бюджет. Не каждая система фундамента подходит для каждой отдельной постройки. Важно работать с квалифицированным архитектором или инженером, чтобы определить правильный фундамент для вашей постройки. Просто помните, пассивная фундаментная система KORE может быть полностью спроектирована в соответствии со спецификациями вашей сборки. Если энергоэффективность находится на вашем радаре, хорошо изолированный дом начинается с нуля!

Ленточный фундамент в сравнении с изолированным плотным фундаментом

Одобрено инженером

Полный комплект

Самый быстрый оборот

Если вы не строите высотное или многоэтажное здание, выбор типа фундамента должен быть относительно простым, верно?

Если грунт не является чрезвычайно неровным или каким-то образом обычным, маловероятно, что потребуется глубокий фундамент. В большинстве случаев нагрузки также будут низкими, особенно при деревянном каркасе, поэтому остается выбор между двумя типами мелкозаглубленного фундамента; полоса и плот.

Ленточный фундамент

Наиболее традиционным является ленточный фундамент, в котором стены поддерживаются непрерывной «лентой» фундамента непосредственно под ним. Для достижения адекватных значений коэффициента теплопередачи при проектировании ленточного фундамента необходимо уделять пристальное внимание деталям с точки зрения детализации изоляции и, по возможности, обеспечивать отсутствие тепловых мостов.

Сплошные фундаменты

Сплошные фундаменты, с другой стороны, представляют собой железобетонные плиты одинаковой толщины, которые в основном покрывают всю площадь здания. Они распределяют нагрузку конструкции по всей площади фундамента, и, как следует из названия, фундамент «плавает» по земле, как плот на воде.

Бетонная плита заливается в «чашу» изоляции, изолирующей ее от прямого контакта с землей. Края обычно непрерывны с изоляцией стены в попытке устранить мостики холода. Это особенно хорошо работает с предварительно изолированной и воздухонепроницаемой системой деревянного каркаса с закрытыми панелями.

Сплошной фундамент часто предпочтительнее ленточного фундамента в тех случаях, когда грунтовые условия плохие и велика вероятность осадки. Сплошной фундамент обеспечивает скорость и экономию средств по сравнению с меньшими затратами земляных работ и бетона.

Чем пассивная плита лучше?

Несмотря на то, что наша пассивная плита выглядит как сплошной фундамент, на самом деле она сама по себе является системой, разработанной специально для ваших грунтовых условий и планировки.

Плотная конструкция обеспечивает повышенную тепловую эффективность, поскольку уровень изоляции под краем плиты остается постоянным. EPS 300 с его высокой прочностью на сжатие используется в сочетании с бетоном и сталью, а EPS 100 используется слоями для изоляции пола. В зависимости от конструкции могут быть задействованы одна или две кольцевые балки, несущие внутреннюю или внешнюю створку, например, деревянную каркасную конструкцию с наружной блочной обшивкой толщиной 100 мм.

Традиционные бетонные ленточные и ростверковые фундаменты находятся в непосредственном контакте с землей, что имеет два основных недостатка. Во-первых, через возвышающиеся стены возникают мостики холода, что приводит к значительным потерям тепла в местах примыкания пола к стене. Во-вторых, тепловая масса бетонного фундамента и пола постоянно холоднее самой постройки, что в результате оттягивает тепло от здания. Для борьбы с этим используется постоянный слой изоляции, отделяющий бетонный фундамент и пол от земли. Дополнительный слой изоляции покрывает внешний край фундамента со всех сторон. Поскольку EPS (полистирол) является отличным изолятором, потенциальные потери тепла значительно снижаются, что приводит к повышению энергоэффективности и улучшению характеристик напольного отопления.

Подходят ли мои грунтовые условия?

Система Passive Slab подходит для любых грунтовых условий; больше, чем традиционный плотный фундамент.

В системе изолированного фундамента нагрузка от стен распределяется, что позволяет возводить фундаменты в более мягких или глинистых грунтах. Это также упрощает и уменьшает конструкцию армирования во многих случаях.

Там, где почва насыпная, система может быть спроектирована как традиционный плот, при этом балки и ребра грунта встроены в плиту. В случае очень плохих грунтовых условий, когда земля была заполнена, плот может опираться на стандартные сваи, сохраняя при этом полный тепловой разрыв между холодным грунтом и плотом. В любом случае система спроектирована и спроектирована с учетом требований выбранной вами надстройки, такой как система деревянного каркаса с закрытыми панелями, а также условий вашего грунта, показанных в вашем отчете о пригодности площадки, представленном вместе с планированием.

Как насчет подготовки земли?

Подготовка грунта практически одинакова. Площадка очищена и выровнена с небольшим допуском, со слоем камня для необходимого наращивания, покрывающего всю площадь дома. В рамках нашего пакета услуг мы предоставляем полный комплекс услуг по проектированию и инжинирингу. В наших подробных чертежах очерчена необходимая сборка до прибытия наших монтажников на площадку.

Удаление грязи простое и понятное. Траншеи не требуются, как при традиционном ленточном фундаменте. Точно так же подготовительные работы по основанию и выравнивание камня занимают всего день или два. По сути, после проектирования и проектирования ваш сайт может быть преобразован из грязного беспорядка в чистый законченный пол за 1-2 недели.

Что дешевле?

Другим фактором, конечно же, является стоимость.

В среднем система Passive Slab экономит ок. 20% по сравнению с традиционным фундаментом, без учета времени и усилий, затрачиваемых на подготовку к традиционному ленточному фундаменту.

Утепленные фундаментные системы могут показаться более дорогими на начальном этапе, однако они требуют гораздо меньше земляных и земляных работ, чем традиционные ленточные фундаменты; в результате ускорение времени установки.

Также снижена стоимость бетона. Несмотря на то, что применяется намного больше изоляции, это компенсируется скоростью, меньшими затратами на подготовку основания и прибл. На 50% меньше бетона.

Цена указана и остается неизменной. Точное количество материалов можно рассчитать по проекту, избегая потерь на месте. По сравнению с традиционным ленточным фундаментом, когда площадка выкапывается до твердого грунта на неизвестной глубине, выкапываются траншеи и заливаются бетоном неизвестного количества; экономия и душевное спокойствие обнадеживают, если не сказать больше!

Преимущества пассивной плиты ..

Одобренная инженерная система

Пассивное значение U 0,10 Вт/M2K

Соответствует на все земли

. по сравнению с традиционным фундаментом

  Улучшенные характеристики теплого пола

  Снижает потери тепла через возвышающиеся стены с 65% до 12%

  Полное проектирование и проектирование – специально для вашего дома

  Теплоизоляционная система – нет необходимости резать и укладывать изоляционные плиты

  Готовый пол – без дополнительной стяжки, сокращается время сушки 3 В конце концов, мы в восторге от пассивной плиты. Мы думали, что это будет дороже, чем полоска, но на самом деле получилось дешевле и, очевидно, пассивно! Не могу рекомендовать этих парней достаточно.

Сара — Ко Майо

Изолированный фундамент был необходим для нашей пассивной конструкции. В соответствии со строгим графиком сборки команда выполнила обещанное. Отличный сервис от начала до конца.

Гарри — графство Голуэй

Хотя это не было техническим требованием, мы знали, что пассивный плот — это путь вперед.
