При возведении дома из бруса первый и главный этап – создание надежного основания. Распространенных вариантов четыре: свайный, опорно-столбчатый и плитный. В статье мы поговорим о том, как построить ленточное основание своими руками в несколько этапов.

• Разметка территории
• Формирование опалубки
• Армирование фундамента
• Вентиляция и организация проемов под коммуникационные системы
• Гидроизоляция
• Заливка бетонного раствора

Разметка территории

Это первый и немаловажный этап, с него начинается создание любого из типов. Ширины ленты варьируется от 35 до 40 сантиметров. Разметка начинается с обследования поверхности грунта, выявления неровностей. Точкой отправления считается низкое место на загородном участке – отсюда начинается формирование будущего основания.

Теперь отметьте границы, и весь периметр конструкции – в углах ставятся арматуры для визуального обозначения. Прямоту углом проверяют с помощью угломера или рулетки лазерного типа. Между угловыми арматурами натягивается шнур, проволока и т. п. Так же проводится и внутренне разграничение, при этом не забываем про отступ в 40 сантиметров.

Формирование опалубки

Устройство ленточного фундамента включает опалубку. Для начала выройте необходимой глубины котлован, сделайте песчаную подушку. Песок распределяется по всей траншеи, высота подушки 15 сантиметров. Он выравнивается посредством специального водяного уровня. Далее его слегка смачивают, а затем – тщательно утрамбовывают.

Опалубку создают практически из любых подручных стройматериалов. Ее изготавливают прямо на территории, выбрав ровное место. Помните, опалубка строится выше, чем уровень заливания бетонного раствора. Ее тщательно фиксируют, затем снова натягивают шнур или проволоку по уровню отметки.

Армирование фундамента

На дно вырытого котлована аккуратно укладывают кирпичи, после делают арматурную сетку с параметрами ячейки 33х35 сантиметров и укладывают поверх кирпичей. Арматура кладут на небольшом расстоянии от какой-либо поверхности, чтобы она оказалась внутри бетонного раствора при заливке.

Вентиляция и организация проемов под коммуникационные системы

Для этого подбирают части трубы из пластика или асбеста, заполняют пустое пространство песком и надежно привязывают к арматурной сетке. Такие же проемы делаются и в случае с коммуникациями, но уровень грунта чуть ниже.

Гидроизоляция

Серьезный этап, от которого зависит срок службы всей конструкции. Некачественно проделанная работа приведет к проникновению влаги, что быстро деформирует основание, а затем и брусовой дом или баню.

Сейчас применяют два способа гидроизоляции:

• традиционный – двойное использование рубероида, малоэффективный вариант;
• инновационный – долговечное решение, использование пенетрона, современного гидроизоляционного материала.

Заливка бетонного раствора

На этом этапе потребуется профессиональное оборудование, вручную за один раз закончить работы не выйдет, а многократная заливка снизит эксплуатационные показатели фундамента, его технические характеристики. Кроме того, велик риск образования холодных швов, способствующих проникновению влаги.

Рекомендовано выбирать цемент М400, который соответствует всем требованиям качества. Первоначально проверяется функционирование оборудования, дальше создается бетонный раствор. При заливке его часто утрамбовывают для снижения риска появления так называемых «воздушных карманов». После выравнивают поверхность мастерком, а для выхода лишнего воздуха – аккуратно простукивают молотком.

Фундамент готов! Теперь его следует укрыть водонепроницаемой пленкой до полного высыхания, иногда не забывайте смачивать во избежание трещин.

Строительство ленточного фундамента – сложный процесс. Если вы не уверены в своих силах – обращайтесь за помощью к специалистам, которые за короткий срок проведут необходимые строительные работы.

Поэтапное изготовление ленточного фундамента в девять шагов

Заказать расчет

Cогласие с политикой конфиденциальности

Нужно оговориться, что грунты под такой фундамент нужно выбирать сухие и непучинистые, так, как, в противном случае, конструкцию придется углублять, что значительно скажется на ее цене.

Разметка производится с помощью теодолита или, при небольшом строительстве, с помощью бечевки и колышков. По сделанной разметке затем копается траншея, лопатой или же мини-экскаватором. Нужно учитывать, что ленточный фундамент укладывается как под наружные, так и под внутренние стены будущей постройки, а его поперечное сечение везде должно быть одинаковым.

В выкопанную траншею устанавливается опалубка, в которую слоями по 15-20 см укладывается песок и щебень. На щебень укладывается цементный раствор слоем 5-10 см. Он должен набрать свою прочность в течение недели. Впрочем, может быть и раньше. Все зависит от погоды. Опалубку можно изготовить из досок, шифера, фанеры и т. д.

После этого укладывается арматура. Армирование производится с помощью стальных стержней, которые кладутся вдоль и поперек внутри опалубки и связываются между собой вязальной проволокой. Хорошо будет, если стержни будут иметь антикоррозийное покрытие. Сварку лучше не использовать, так, как места сварки подвергаются наибольшей коррозии.

Когда арматура установлена, можно приступать к бетонированию.

Если бетонирование производится при хорошей погоде, марку бетона выбирают М 200, если при плохой – М 300 и М 400. В холодное время в бетон добавляют специальные добавки, которые ускоряют его затвердение. Соотношение песка, щебня и цемента обычно выбирают 3,5 и 1.

Залитую бетонную смесь уплотняют строительным вибратором, предварительно проткнув металлическим прутом в нескольких местах. Этот прием помогает убрать лишний воздух из раствора.

Нужно заметить, что присутствие в песке земли и глины сильно снижает качество бетона, поэтому песок для раствора берут только чистый. То же относится и к гравию.

Вот такой вот несложный процесс.

Но наши специалисты утверждают, что фундамент построенным именно таким способом, то есть методом заливки бетона, образует исключительно надежную конструкцию, которая может не потерять своей прочности на протяжении 150 лет!

1. На первом этапе изготовления необходимо сделать разметку для ленточного фундамента. Необходимо правильно разметить наружные и внутренние стены для будущего дома которые в дальнейшем будем заливать. Так-же необходимо сделать диагональную разметку, что-бы в дальнейшем у фундамента не было перекоса по отношению к дому.

2. После нанесения разметки под фундамент приступаем к копке траншеи. Копка траншеи для фундамента выполняется в ручную с помощью штыковых лопат.

3. Далее выполняются работы по засыпке песчаной подушки в выкопанную траншею. Эти работы выполняются в ручную. С помощью строительной тележки песок подвозим к траншеи и высыпаем внутрь периметра фундамента. Для брусовых домов высота засыпки песчаной подушки составляет не менее 20 см., для бревенчатых домов песчаная подушка должна быть не менее 30 см.

4. После засыпки песчаной подушки внутрь траншеи фундамента приступаем к монтажу опалубки для цокольной части ленточного фундамента. Опалубка для фундамента монтируется из обрезного материала. Для прочности досок для опалубки прикручиваем их саморезами к стойкам фундамента которые заранее распределили по периметру траншеи фундамента.

5. Монтаж продувных отверстий для ленточного фундамента. Продувы в опалубке делаем из пластиковой трубы диаметром 100-120 мм. Для этого заранее в опалубке разметили и вырезали отверстия по диаметру трубы. Для более эффективной вентиляции цоколя фундамента продувы не должны монтироваться на одной линии, они должны быть смещены друг от друга.

6. Следующий этап изготовления ленточного фундамента — это вязка арматурного каркаса. Для монтажа арматурного каркаса используем арматуру диаметром 10 мм. Стойки арматурного каркаса равномерно распределяем по всему периметру фундамента на расстоянии не более 1,5-2 м. Арматурный каркас для брусовых домов должен состоять из двух уровней, для бревенчатых домов армированный каркас делаем из трех уровней.

7. Завершив работы по монтажу армированного каркаса приступаем к укреплению деревянной опалубки с наружных и внутренних сторон.

8. Завершающий и не менее ответственный этап по изготовлению ленточного фундамента это заливка готового бетона в опалубку авто-миксерами. Готовый бетон с авто-миксера подается по специальному желобу в угол опалубки фундамента. Таким образом готовый бетон наполняет две стороны опалубки цокольной части фундамента. Далее авто-миксер перемещается и по такому принципу заливаются все остальные наружные стены периметра опалубки фундамента. Для заливки внутренних стен фундамента бетон разгоняют штыковыми лопатами от наружных стен опалубки. Верхнюю часть фундамента выравниваем по горизонтальному уровню.

9. Ленточный фундамент готов. На готовый ленточный фундамент после его высыхания и усадки ложится гидроизоляция. В качестве гидроизоляции можно использовать рубероид сложив вдоль пополам или гидроизоляционный материал в один слой. Теперь на фундамент можно ставить дом из бруса или бревна. Если строительство дома Вы планируете через год или более, не оставляете готовый ленточный фундамент открытым на длительное время. Это придаст ему прочности и более долгий срок службы.

Компания Дом Мечты будет рада новым клиентам в качестве наших заказчиков для проведения работ по изготовлению ленточного фундамента. Закажите ленточный фундамент сегодня и убедитесь в этом сами, а мы в свою очередь приложим все усилия, что-бы вы в нас не разочаровались.

С уважением коллектив компании Дом Мечты.

Этапы при устройстве ленточного фундамента

Ленточный фундамент используется при строительстве на хорошем грунте. ФАЙЛ ФОТО.

Строительство дома требует ряда технических процедур, которые необходимо выполнить, чтобы убедиться, что у вас есть прочная конструкция и долговечный дом. Одним из них и самым важным является фундамент.

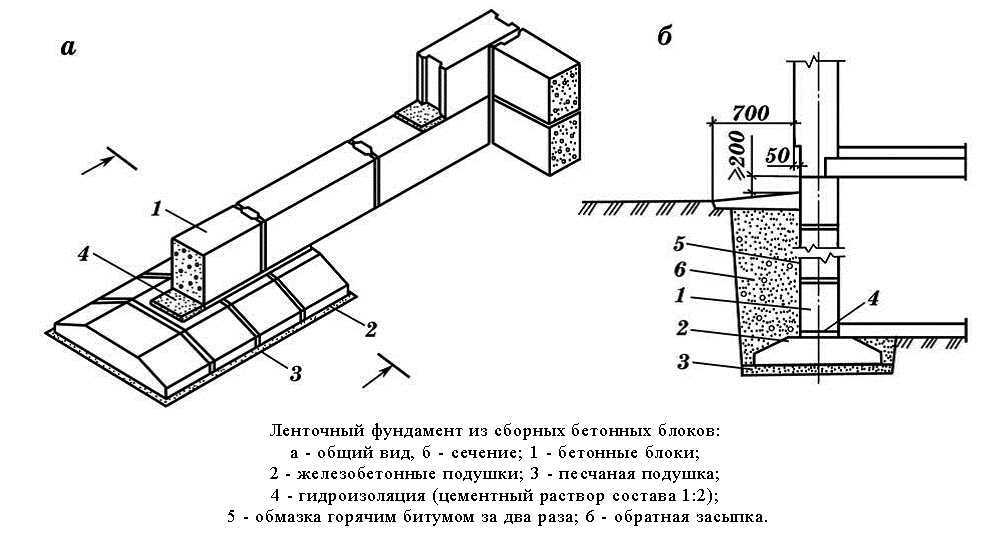

Ленточный фундамент
По словам Моисея Баабы, инженера-строителя компании Baaba, существует несколько типов фундаментов, наиболее распространенным из которых является ленточный фундамент, который используется там, где грунт имеет хорошую вместимость.

Он говорит, что необходимо построить фундамент, чтобы выдержать весь вес здания, мебели, приспособлений, оборудования и людей в нем.
Он также должен перенести весь этот вес в землю.

Расчистка участка, зачистка или выравнивание
Первый шаг перед строительством дома, который включает в себя расчистку участка путем удаления щебня, травы, кустарников, стволов, а также обеспечение отсутствия застоя воды путем установки надлежащей дренажной системы.

Разметка и раскопки
По словам студента-архитектора Юлиуса Эренью, «после расчистки участка можно приступить к разбивке здания, строго следуя указаниям местных властей». Он поясняет, что в некоторых населенных пунктах требуется установить здание не менее чем на 1,5 метра (примерно 5 футов) от границы участка».

Эренью добавляет, что после выезда
можно начинать копать траншеи под фундамент, как указано в планах строительства. «Эти раскопки должны строго контролироваться, потому что любые сокращения, сделанные на фундаменте, повлияют на всю конструкцию».

Фундамент
Бааба говорит, что бетон определенной смеси готовится и заливается в выкопанные траншеи до определенной толщины и ширины. Обычно основание фундамента должно быть не менее 600 мм (2 фута) в ширину и не менее 200 мм (около 8 дюймов) в толщину.

Фундаментная стена (цокольная стена)
Стена, построенная из бетонного ленточного фундамента на высоту фундаментной плиты, а толщина фундаментной стены может варьироваться от участка к участку, поэтому стены возводятся в соответствии со строительными планами .

Обратная засыпка и защита от отвалов
Инженер-строитель объясняет, что внутренняя часть построенных стен фундамента должна быть заполнена до требуемого уровня либо выкопанным грунтом, либо перевезенным грунтом, грунт должен быть уплотнен слоями для получения желаемых результатов. . Важно распылить немного воды на почву, чтобы смочить ее (не пропитывая материал полностью).

«Поверх утрамбованного грунта потребуется слой хардкорной засыпки, заданной толщины до необходимого уровня, поверх хардкора (отсыпки) насыпается слой песка для достижения ровного уровня, — поясняет Эренью. .

Мембрана для защиты от свалок (DPM) затем укладывается поверх песчаной засыпки; это предотвращает подъем грунтовых вод и влаги на плиту перекрытия.

Армирующая сетка, также известная как BRC, укладывается поверх противосбросной мембраны, концы перекрываются и связываются вязальной проволокой.

Именно в этот момент готовится бетон определенной смеси и заливается на сетку до заданной толщины.

СОВЕТЫ
• Обеспечение прочного фундамента, в том числе проверка грунта, обработка от термитов, необходимость в грунтовой балке.
• Важно отметить, что каждая строительная работа требует определенных процедур, и некоторые из них являются техническими, чтобы их мог понять неспециалист. Поэтому обязательно обратитесь за советом к своему архитектору или инженеру-строителю, чтобы получить дополнительные рекомендации, исходя из условий вашего участка.

[электронная почта защищена]

ORION 18: КАК МОДЕЛИРОВАТЬ И ПРОЕКТИРОВАТЬ ЛЕНТОЧНЫЕ ФУНДАМЕНТЫ

В нашем предыдущем уроке по фундаментам мы рассмотрели проектирование фундаментов под колонны. В ходе наших следующих трех уроков, начиная с этого, мы будем делать это для других типов фундаментов, таких как ленточный, свайный и ростверк соответственно.

Чтобы добиться этого в нашем учебном пособии, мы разделим некоторые из ранее разработанных фундаментных плит на другие типы, перечисленные выше, как показано на диаграмме ниже.

Шаг 1 :

Дважды щелкните « Этаж: St00 » в представлении дерева структуры в левой части экрана, чтобы получить полное представление обо всех наших ранее спроектированных фундаментах.

Так как мы уже проектировали для площадок, далее проектируем для ленточного фундамента. Во-первых, мы удалим кустовые фундаменты в районе, размеченном для ленточного фундамента. В Orion 18 балки необходимы для проектирования ленточного фундамента. Поскольку у нас в фундаменте изначально нет балок, создадим балки для ленточного фундамента

NB:

Здание Анализ здания должен быть выполнен, прежде чем мы сможем приступить к проектированию фундамента. В случае нашего руководства мы уже сделали это ранее. Для балок мы создадим его, используя свойства, как показано в диалоговом окне ниже. Глубина создаваемых балок ‘ h ‘ будет глубиной ленточного фундамента.

Шаг 2 :

Удерживая « ctrl », выберите все лучи, затем щелкните правой кнопкой мыши и выберите « Вставить ленточный фундамент ’. Появится диалоговое окно « STRIP FOOTING — Project: LearningOrion ». Установите флажок « Design Envelope » в верхней части диалогового окна. Нажмите « Рассчитать », чтобы спроектировать ленточный фундамент на основе параметров в диалоговом окне.

Шаг 3 :

В появившемся диалоговом окне « Результаты ленточных фундаментов – Фундамент 3 » можно проверить значения осевой нагрузки, момента, а также сдвига, пролетных моментов и опорных моментов, использованных при расчете. . Нажмите на « Диаграммы ’, чтобы увидеть диаграммы нагрузки, поперечной силы и изгибающего момента для фундамента, как показано ниже. Результаты также можно распечатать с помощью кнопок в верхней правой части диалогового окна. Нажмите « OK », чтобы вернуться в область дизайна.

Для этого мы выбираем ‘ Выполнить ’ — ‘ Проектирование сечения балки и детализация ’ — ‘ Создать/обновить записи опорных балок ’ в главном меню. Нажмите « Да » в появившемся диалоговом окне. При этом обновляются значения анализа фундамента, чтобы их можно было использовать для расчета фундаментной балки.

Затем мы выбираем « Прогон » — « Проектирование сечения балки и детализация » — « Фундаментные балки » для проектирования ленточного фундамента в качестве фундаментной балки. Затем выполняется остальная часть проекта, как это было сделано для этажных балок в нашем предыдущем уроке.
