Мелкозаглубленный свайно-ленточный фундамент своими руками: пошаговая инструкция

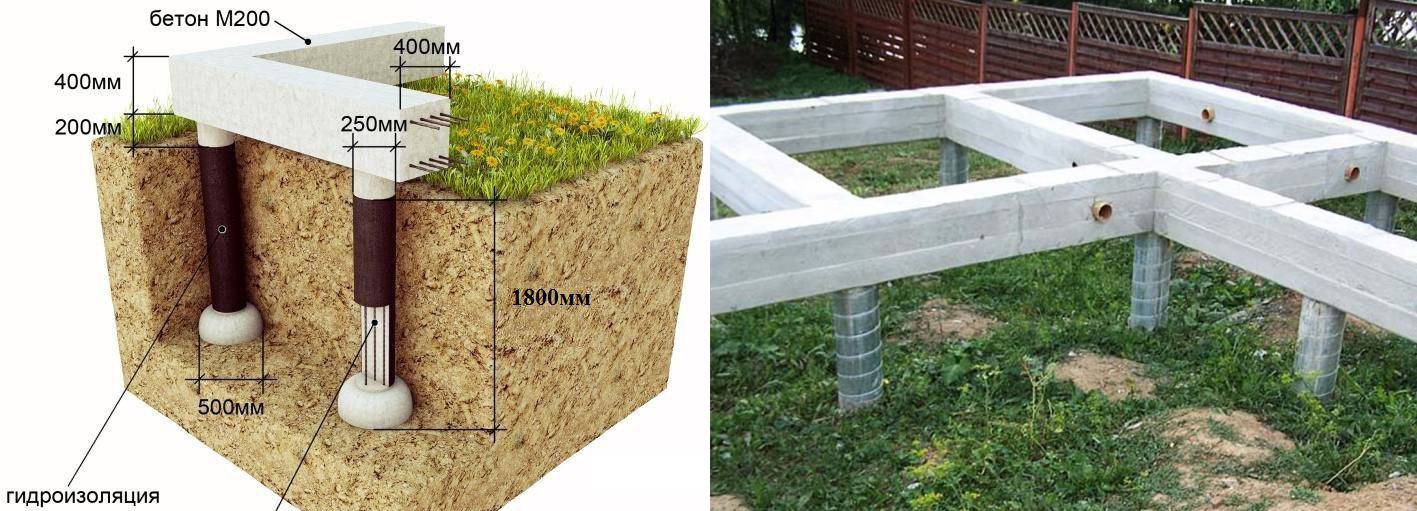

Мелкозаглубленный ленточный фундамент на сваях — самое рациональное решение при выборе основания для строительства зданий и сооружений на участках с нестабильными грунтами. Комбинированный свайно-ленточный фундамент сочетает в себе лучшие характеристики глубокозаглубленных ленточных и свайных оснований. Применение данной технологии позволяет сократить объем земляных работ и снизить расход бетона, обеспечивая при этом высокую несущую способность основания и устойчивость возводимых сооружений.

Плюсы и минусы

Преимущества строительства свайно-ленточного фундамента:

1. Возможность застройки участков с проблемным грунтом. В качестве опорной части основания используют забивные, винтовые или буронабивные сваи. Разнообразие видов и типоразмеров свайных опор позволяет спроектировать фундамент для строительства дома на участке с песчаным, глинистым, болотистым, заторфованным грунтом.
2. Возможность возведения зданий на площадках со сложным рельефом. Свайные опоры изготавливаются длиной от 3 до 40 м, что обеспечивает устойчивость всей конструкции на площадках со склонами и перепадами по высоте.
3. Высокая скорость монтажа. Винтовые и забивные сваи привозят на участок уже готовыми, устанавливать их можно сразу после разметки стройплощадки. Буронабивные свайные конструкции изготавливаются прямо на строительной площадке. Сборка опалубки для обвязки свай ростверком занимает столько же времени, как и для мелкозаглубленного ленточного основания.
4. Небольшой объем земляных работ. Для такого фундамента не нужно копать глубокие траншеи или рыть котлован. Нужное количество опор вкручивается или забивается в почву без выемки грунта. Исключение составляет бурение скважин под буронабивные опоры, но и здесь объем земляных работ будет в разы меньше.
5. Экономия на материалах. По прочности, надежности и устойчивости свайно-ростверковый фундамент не уступает глубокозаглубленному ленточному или монолитному плитному основанию при этом расход бетона получается на 25-30% ниже.
6. Устойчивость к внешним воздействиям. Комбинированное основание хорошо переносит морозное пучение грунта и сезонные подвижки почвы. Стальные или железобетонные опоры, заглубленные в плотные пласты грунта, сохраняют первоначальное положение в течение всего срока эксплуатации.

Недостатки свайно-ростверкового фундамента:

1. Холодный пол. При возведении здания на участке со сложным рельефом ростверк висит над землей, подпольное пространство продувается и промерзает. Поэтому необходимо качественное утепление пола первого этажа.
2. Отсутствует возможность для обустройства подвала. Высота надземной части ростверка составляет 0,4 м, что недостаточно для подвального помещения или технического подполья.

Сфера применения

Нависающий или мелкозаглубленный ростверк на сваях подходит для строительства зданий и сооружений на просадочных, слабых и пучинистых почвах, включая рыхлые грунты, с множественными влагонесущими прослойками, высоким уровнем грунтовых вод. Такой фундамент выдерживает вес щитовых, каркасных, брусовых, бревенчатых, блочных, кирпичных домов высотой в один или два этажа.

Основания комбинированного типа хорошо зарекомендовали себя при строительстве на участках со склонами или сложным рельефом, когда проведение масштабных земляных работ невозможно по техническим причинам. В таких случаях решающим фактором становится не состав грунта, а форма рельефа.

Виды и подвиды фундамента

Существует несколько видов свайно-ленточных оснований, которые классифицируются по типу свай и глубине погружения ростверка.

Виды свай

• Винтовые. Элемент свайного фундамента представляет собой металлическую конструкцию, изготовленную из стальной трубы. В нижней части конструкции расположена винтовая лопасть с заостренным наконечником. Сваи ввинчивают в грунт по размеченным точкам на расчетную глубину. После этого опоры обрезают в один уровень по высоте. Чтобы предотвратить коррозию металла, полость каждой трубы заполняют бетонным раствором. На верхнюю часть сваи приваривают оголовок, который выполняет роль основания для монтажа обвязки. Стандартные размеры винтовых свай — диаметр трубы 50-200 мм при толщине стенки 4-6 мм, диаметр лопасти от 150 мм, длина конструкции от 3 до 12 м.
• Погружные. Для малоэтажного строительства применяются ж/б опоры с квадратным сечением и заостренным нижним концом в форме пирамиды. Размеры опор от 150х150 мм до 400х400 мм, длина от 3 до 24 м. Опорные столбы погружают в грунт путем вибрационного воздействия, забивки или вдавливания. Способы вибропогружения и вдавливания применяются в тех случаях, когда ударные воздействия, возникающие в результате работы сваебойной установки, могут вызвать деформацию находящихся рядом зданий.
• Буронабивные. Сваи этого типа заливаются прямо на площадке. По отметке бурят нужное количество скважин заданного диаметра и глубины. В скважины погружают асбестоцементные трубы и армокаркасы, после чего заполняют полость бетонным раствором. Для связки с арматурой ростверка используют арматурные стержни, выступающие из верхней части буронабивных свай. Для повышения устойчивости свайно-ленточного фундамента сваи могут иметь расширение в нижней опорной части.

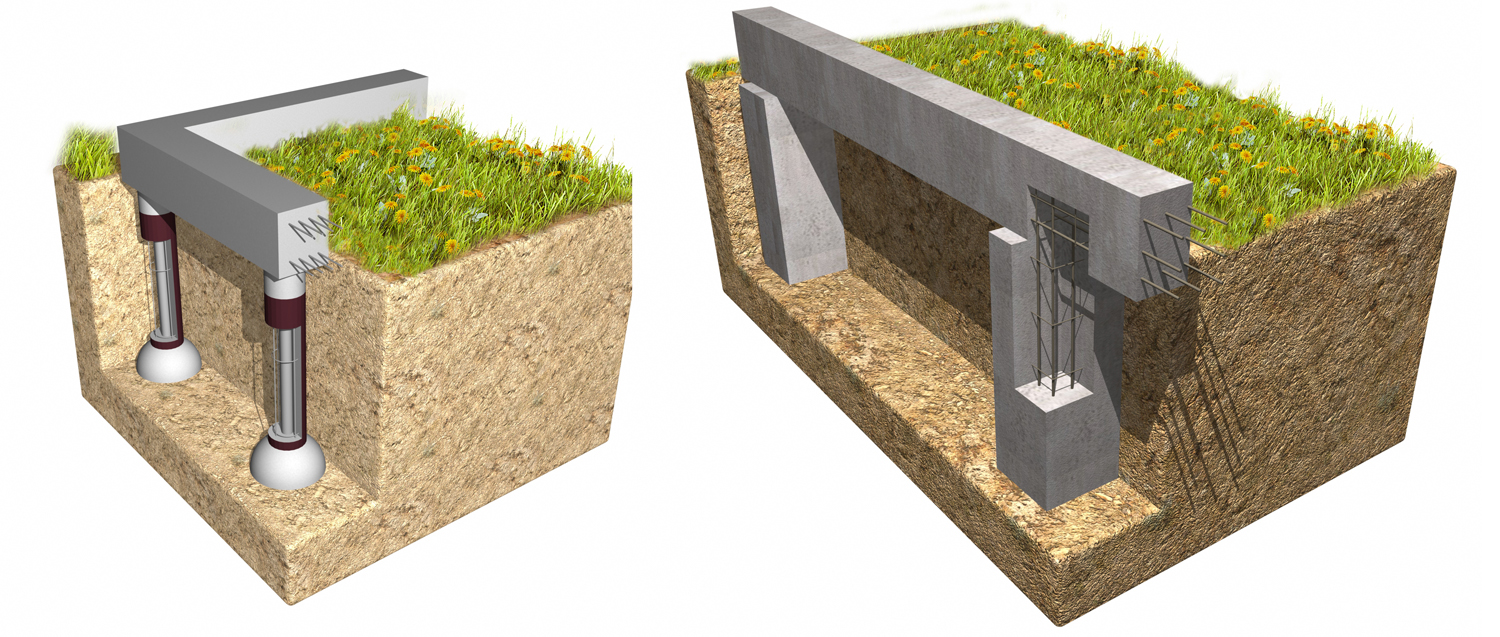

Варианты погружения ростверка

• Высокий. Нижняя поверхность бетонной ленты располагается выше нулевого уровня на 10-15 см. Такой вид обвязки применяется для строительства на влажных пучинистых грунтах.
• Наземный. Так называется ростверк, который лежит на поверхности почвы на песчано-гравийной подушке. Фундаменты такой конструкции подходят для возведения зданий и сооружений на стабильных непучинистых и слабопучинистых почвах. Влажные глинистые грунты, подверженные морозному пучению, при промерзании в зимнее время способны оторвать ростверк от свай.
• Низкий. Это заглубленный бетонный ростверк, который на участках с пучинистым грунтом заглубляется ниже уровня промерзания почвы. В зависимости от климатических условий и состава почвы это от 0,65 до 1,50 м. На участках со стабильным слабопучинистым грунтом глубина залегания бетонной ленты не превышает 0,2-0,4 м.

В частном строительстве чаще всего применяется фундамент с буронабивными сваями и высоким или наземным ростверком. Популярность фундаментов этого типа объясняется целым рядом преимуществ, среди которых можно отметить:

• небольшой объем земляных работ;
• опорные элементы и обвязка изготавливаются на строительной площадке, что упрощает транспортировку материалов на объект;
• все виды строительно-монтажных работ можно выполнить самостоятельно, не привлекая спецтехнику.

Подготовка территории, траншей

Участок для закладки мелкозаглубленного свайного фундамента расчищают от строительного мусора, убирают крупные камни и кустарник, выкорчевывают пни. Размечают периметр будущего фундамента и ширину ленты. Высота бетонной ленты над уровнем грунта составляет от 10 до 40 см при ширине 30 см. По разметке копают траншею заданной глубины и ширины.

Пошаговая инструкция по устройству фундамента

1. Разметка. Внутри траншеи отмечают точки бурения скважин, угловых и промежуточных.
2. Бурение скважин. С помощью бензинового бура по размеченным точкам бурят нужное количество скважин.
3. Монтаж оболочек. В подготовленные скважины погружают асбоцементные трубы и сварные армокаркасы.
4. Бетонные работы. Полость оболочек заполняют бетонным раствором и оставляют до затвердения бетона и набора им прочности.
5. Монтаж съемной опалубки. Из досок и щитов собирают ленточную опалубку для ростверка с армирующим каркасом.
6. Заливка бетонной ленты. Опалубку заливают бетоном, уплотняют бетон методом штыкования, трамбования или вибрирования. После застывания бетона опалубку снимают.
7. Гидроизоляция фундамента. Поверхность бетонной ленты покрывают горячим гудроном, битумом, пропиточными составами или используют для гидроизоляции рубероид.

Заключение:

Выбирая свайно-ленточный фундамент для строительства дома в первую очередь нужно ориентироваться на особенности участка застройки и характеристики постройки — площадь, этажность, материал стен. Для легкого каркасного коттеджа или дачного дома из бруса или блока лучше использовать свайный фундамент с высоким ростверком. Для кирпичных зданий или построек высотой в два этажа стоит рассмотреть вариант комбинированной фундамента с заглубленным ростверком.

Ленточный фундамент на сваях — решение для сложных типов грунта

Рубрика: Фундамент

Хотите разместить рекламу ваших товаров или услуг на сайте cdelayremont.ru? Перейдите на страницу реклама, чтобы узнать о вариантах и условиях сотрудничества.

Данный вид фундамента используется в ситуациях, если грунт на строительной площадке чрезмерно насыщен водой, когда вода после осадков может несколько дней оставаться в верхних слоях почвы. Как видно из названия – свайно-ленточный фундамент сочетает в себе все преимущества свайного и ленточного для возводимого объекта. Причем, лента в этом случае играет распределительную роль – благодаря ему нагрузка равномерно распределяется по всей площади фундамента.

Как мы уже говорили, ленточный фундамент со сваями возводят на нестойком грунте. Нередко ему отдают предпочтение при строительстве дома или ограждения на наклонной плоскости, участках со сложным ландшафтом. Причем, это касается лишь относительно легких построек, например, домов из бруса, каркасных сооружений и т.д.

Свайно-ленточный фундамент может быть мелкозаглубленным или незаглубленным вовсе. Первый вариант подходит для сооружений из древесных материалов в два и более этажа (при условии, что грунт непучинистый). Второй вариант можно использовать при возведении бани (вместо обычного фундамента для бани) или ограждения участка. Более того, в ситуациях с пучинистым грунтом ленту делают с отступом от нулевой отметки — он не опирается на грунт.

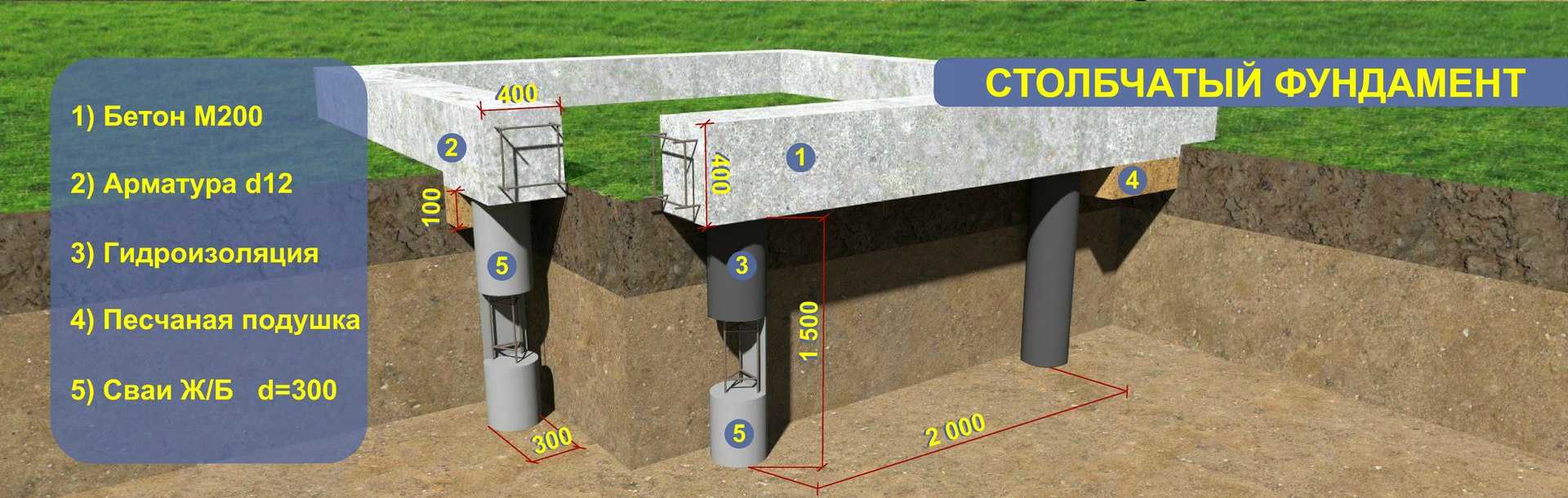

Этапы изготовления

1. На первом этапе делают разметку в соответствии с ранее проведенными расчетами его площади. О том, как рассчитать площадь подошвы фундамента мы говорили в одной из предыдущих статей.
2. Далее осуществляется рытье траншей на глубину 400 мм. При определении ширины траншеи руководствуются расчетными значениями площади подошвы.
3. На следующем этапе в средней части траншеи с шагом в 2000 мм бурят скважины для свай. Глубина скважин должна быть как минимум больше глубины промерзания грунта (ГПГ). В нашем случае глубина на 600 мм больше ГПГ. Этого вполне достаточно для того, чтобы сделать на дне скважины песочную подушку толщиной 300 мм – оставшееся место займет железобетон. Диаметр скважины должен быть равен одной трети ширины ленточного фундамента.
4. После того как отверстия под сваи будут готовы, можно приступать к изготовлению гидроизоляции. Для этого достаточно скрутить в трубку лист рубероида и затолкнуть его в скважину. При этом «трубка» должна быть такой длины, чтобы ее конец возвышался над дном траншеи на 300 мм. Это необходимо для того, чтобы при засыпке дна песком он не забил наши скважины под сваи.
5. Далее засыпаем дно траншеи слоем песка толщиной 300 мм, возводим опалубку.
6. Важным этапом является армирование. Причем, в этом случае необходимо армировать как ленту фундамента, так и позаботиться о наличии армирующего пояса для сваи. Эти два вида арматуры (используются стальные пруты диаметром 10-12 мм) необходимо дополнительно связать специальной проволокой для вязки арматуры.
7. Если все предыдущие этапы прошли без проволочек, можно приступать к заключительному действию – заливке фундамента. Сначала заливается скважина под сваи. Каждый 200 мм слой раствора трамбуется и уплотняется для уменьшения риска образования пустот в массиве бетона. Так происходит до тех пор, пока рассчитанная высота опалубки не будет заполнена бетоном.

Через три дня опалубку можно аккуратно снять, фундамент гидроизолировать листами рубероида и дождаться полноценного твердения бетона. Ленточный фундамент со сваями готов!

11

Понравилась статья? Поделиться с друзьями:

Неглубокий и глубокий фундамент в строительстве — основы

Фундамент – это часть здания, которая поддерживает вес надстройки. Его основное назначение – передача веса здания на подстилающий грунт. Это делает фундамент самой важной частью здания. Тип фундамента, который вы выбираете для своего здания, зависит от нескольких факторов, включая тип и прочность грунта, размер здания, предполагаемые постоянные и временные нагрузки в здании и т. д.

Прочность грунта можно определить в процессе испытания грунта. Тестирование почвы проводится инженерами-геотехниками и включает в себя сбор образцов почвы из нескольких точек под землей на рабочей площадке. Затем образцы почвы тестируются в лаборатории и проводятся дальнейшие исследования. На основании результатов исследований ваш инженер-строитель предложит подходящий фундамент для вашего дома.

Подробнее об испытаниях грунта

Типы фундаментов

Теперь, когда мы поняли, как проводится тестирование грунта, давайте узнаем больше о различных типах фундаментов.

Фундамент здания можно в целом разделить на две группы: мелкий фундамент и глубокий фундамент.

Если глубина фундамента меньше его ширины, мы называем его малозаглубленным фундаментом. Минимальная глубина мелкозаглубленного фундамента составляет 800 мм, а максимальная – 3 м. Фундаменты мелкого заложения используются в местах с хорошим состоянием почвы и могут легко выдерживать вес надстройки.

В глубоком фундаменте глубина фундамента будет больше его ширины. Обычно его используют, когда грунт недостаточно прочный, чтобы удержать конструкцию.

В приведенной ниже таблице перечислены различные бетонные фундаменты, используемые в строительстве. Помимо этого, бутовый фундамент также обычно используется при хорошем состоянии грунта.

Фундаменты мелкого заложения

Фундаменты мелкого заложения можно в целом разделить на две группы: фундаменты и плоты.

• Фундаменты

Прежде чем мы перейдем к фундаменту, давайте поймем разницу между фундаментом и фундаментом.

Как было определено ранее, цель фундамента состоит в том, чтобы передать нагрузку всего здания на почву под ним. Однако фундамент — это часть фундамента под стеной, столбом или колонной. Термин фундамент обычно используется в сочетании с мелкозаглубленными фундаментами. Фундамент предназначен для распределения веса здания по большей площади.

Существуют различные типы фундаментов, а именно:

Распорный фундамент . В этом типе фундамента элементы конструкции круглой, квадратной или прямоугольной формы используются для поддержки колонны или стены. Эти структурные элементы переносят вес здания на почву под ним. Это приводит к большей устойчивости здания. Относительно легко возвести распорный фундамент. Распорные фундаменты делятся на две группы в зависимости от того, поддерживают ли они колонну или стену.

• Изолированные фундаменты или Плоские фундаменты используются для восприятия и распределения сосредоточенных нагрузок, как в случае колонны или колонны. Изолированные фундаменты могут иметь квадратную, прямоугольную или круглую верхнюю часть. Они могут быть простыми, наклонными или ступенчатыми.
• Когда фундамент используется для поддержки несущей стены, он известен как Ленточный фундамент или Непрерывный фундамент стены или Стеновой фундамент . Они имеют ограниченную ширину и непрерывную длину под стеной, которую они поддерживают. Подробнее: Ленточный фундамент

Комбинированное основание – Когда две соседние колонны расположены близко друг к другу, их основания могут перекрываться. В таких случаях принято объединять два соседних фундамента. Комбинированный фундамент также можно использовать, когда колонна находится близко к границе участка, что приводит к эксцентричной нагрузке на широкий фундамент. Комбинированные фундаменты могут быть прямоугольными или трапециевидными.

Ленточный или консольный фундамент – Ленточный или консольный фундамент представляет собой особый тип фундамента, в котором два изолированных фундамента соединены конструкционной планкой или рычагом. Эта планка служит соединительной балкой и применяется при большом расстоянии между колоннами. В таких случаях ленточный фундамент более экономичен в использовании, чем комбинированный.

Фундаменты из матов или плотов могут быть предложены, когда допустимое давление грунта низкое или когда колонны расположены слишком близко друг к другу, так что они перекрывают друг друга. Его также можно использовать, когда вес здания очень велик. В таких случаях будет использоваться большой мат или плита для поддержки нескольких колонн и стен под всей или большой частью конструкции. Эта плита увеличивает несущую способность грунта, а также передает на грунт вес всего здания.

Глубокий фундамент

Все неглубокие фундаменты, которые мы видели выше, используются в случае небольших зданий и при сильном состоянии грунта. Этого может быть недостаточно в случае больших зданий, таких как жилые и коммерческие комплексы. Для таких зданий вес здания должен рассеиваться на большую глубину, где несущая способность грунта намного выше. Именно в этих обстоятельствах ваш инженер-строитель выбирает глубокий фундамент.

Существует три основных типа глубоких фундаментов.

• Сваи

В свайном фундаменте длинные элементы конструкции, как правило, из стали или бетона с армированной сталью, забиваются глубоко в грунт. Существуют различные типы свай, такие как фрикционные сваи, сваи DMC, уплотняющие сваи, натяжные сваи, набивные сваи, рассверленные сваи, опорные сваи, вращающиеся сваи и песчаные сваи. Узнайте больше о свайном фундаменте.

• Пирс

Фундамент пирса использует цилиндрические колонны для поддержки и передачи нагрузки на грунт. Они имеют небольшую глубину и используются в каменистых местах. Они используются, когда требуемая нагрузка невелика.

Они используются в чрезвычайно тяжелых конструкциях, таких как дамбы, мосты. В этом типе фундамента предварительно изготовленная водонепроницаемая конструкция погружается на определенную глубину, а затем заполняется бетоном. Кессон или коробка могут быть изготовлены из дерева, стали или бетона и в конечном итоге становятся частью постоянной конструкции.

Типы фундаментов для зданий |

Типы фундаментов

Содержание

Типы фундаментов, которые обычно используются для зданий или любых других сооружений, представляют собой мелкозаглубленные или глубокие фундаменты.

Функцией фундамента является обеспечение поддержки конструкций и передача строительных нагрузок (стационарных и активных) в слои грунта (грунт или скала), а опорное давление грунта и осадка проверяются инженером-геотехником, чтобы убедиться, что грунт адекватный.

Неглубокие фундаменты используются для зданий, где нагрузка от конструкции является относительно низкой по сравнению с несущей способностью грунта, например, каменные дома и малоэтажные здания. Кроме того, при наличии грунта с высоким несущим давлением близко к поверхности может оказаться эффективным размещение крупных зданий на кувшинном фундаменте.

Глубокие фундаменты, такие как сваи, обычно требуются для высотных зданий, колонны/стены которых испытывают большие нагрузки. Эти глубокие фундаменты передают нагрузки на более компетентный слой грунта, который находится глубже в земле.

Например, 10-этажная бетонная каркасная конструкция с плитами, колоннами и балками будет иметь большие большие колонны, которые должны поддерживаться типом фундамента. Если верхний слой на строительной площадке выполнен из грунта (слабые грунтовые слои), а в более глубоких слоях находится твердая порода (песчаник), то свайный фундамент будет лучшим вариантом для передачи этих нагрузок на адекватный несущий слой грунта. .

Ленточный фундамент

Ленточный фундамент обычно используется для кирпичных стеновых зданий, так как обеспечивает непрерывную поддержку. Этот тип поддержки полезен для более слабых грунтов и областей, где фундаментные плиты также могут перекрываться.

Фундаменты этих типов экономичнее, чем фундаменты на подушках, поскольку можно выкопать траншею, а фундамент можно залить бетоном.

Однако при больших точечных нагрузках от колонн может потребоваться фундамент на подушках для распределения нагрузки или, в качестве альтернативы, ростверк.

Насыпные фундаменты

Насыпные фундаменты представляют собой мелкозаглубленные фундаменты (глубиной менее 3 м), которые обеспечивают поддержку конструкций и передают нагрузку на грунт/скальную породу, которая должна иметь достаточную несущую способность. Они спроектированы как железобетонные, требующие стали как в верхней, так и в нижней части фундамента.

Размер подушки зависит от нагрузки и состояния грунта, поскольку они распределяют нагрузки на колонны/точечные по площади подкладки. Поскольку железобетон предполагается бесконечно жестким, предполагается, что нагрузка равномерно распределяется через подушку на грунт.

Насыпной фундамент — это один из типов фундамента, который не требует больших земляных работ и полезен в районах, где у поверхности имеется хороший хороший грунт, но он неустойчив к неравномерной осадке, подъему или ветровым нагрузкам.

Плотный фундамент

Тип фундамента, такой как плотный фундамент, представляет собой мелкозаглубленный фундамент, который обычно покрывает всю площадь здания и представляет собой усиленную плиту толщиной 150-300 мм. Плот распределяет нагрузку от стен, колонн по площади и подобен плаванию по земле.

Это полезно для зданий с подвальными этажами, неравномерная осадка является проблемой, площадей этажей с небольшими структурными нагрузками (двухэтажные здания). Если грунтовые условия плохие и требуется глубокая выемка грунта для площадочного фундамента, то в качестве альтернативы можно использовать плот.

Сплошные фундаменты быстро и легко сооружаются и монтируются и не требуют глубоких земляных работ, но могут возникнуть проблемы в местах с большими сосредоточенными точечными нагрузками (т. е. в местах с высоким локальным сдвигом).

Типичный плот для здания или участка с домами обычно имеет верхнее и нижнее армирование сеткой, которое легко укладывается и предотвращает растрескивание. Края плота будут иметь заземляющие балки/краевые утолщения, которые будут поддерживать каменные стены, и бетонный носок для поддержки внешнего листа каменной кладки.

Типы ростверков следующие:

• Сплошной плитный фундамент
• Ячеистый ростверк
• Свайный ростверк

Свайный фундамент
