Мелкозаглубленный свайно-ленточный фундамент своими руками: пошаговая инструкция

Мелкозаглубленный ленточный фундамент на сваях — самое рациональное решение при выборе основания для строительства зданий и сооружений на участках с нестабильными грунтами. Комбинированный свайно-ленточный фундамент сочетает в себе лучшие характеристики глубокозаглубленных ленточных и свайных оснований. Применение данной технологии позволяет сократить объем земляных работ и снизить расход бетона, обеспечивая при этом высокую несущую способность основания и устойчивость возводимых сооружений.

Плюсы и минусы

Преимущества строительства свайно-ленточного фундамента:

1. Возможность застройки участков с проблемным грунтом. В качестве опорной части основания используют забивные, винтовые или буронабивные сваи. Разнообразие видов и типоразмеров свайных опор позволяет спроектировать фундамент для строительства дома на участке с песчаным, глинистым, болотистым, заторфованным грунтом.
2. Возможность возведения зданий на площадках со сложным рельефом. Свайные опоры изготавливаются длиной от 3 до 40 м, что обеспечивает устойчивость всей конструкции на площадках со склонами и перепадами по высоте.
3. Высокая скорость монтажа. Винтовые и забивные сваи привозят на участок уже готовыми, устанавливать их можно сразу после разметки стройплощадки. Буронабивные свайные конструкции изготавливаются прямо на строительной площадке. Сборка опалубки для обвязки свай ростверком занимает столько же времени, как и для мелкозаглубленного ленточного основания.
4. Небольшой объем земляных работ. Для такого фундамента не нужно копать глубокие траншеи или рыть котлован. Нужное количество опор вкручивается или забивается в почву без выемки грунта. Исключение составляет бурение скважин под буронабивные опоры, но и здесь объем земляных работ будет в разы меньше.
5. Экономия на материалах. По прочности, надежности и устойчивости свайно-ростверковый фундамент не уступает глубокозаглубленному ленточному или монолитному плитному основанию при этом расход бетона получается на 25-30% ниже.
6. Устойчивость к внешним воздействиям. Комбинированное основание хорошо переносит морозное пучение грунта и сезонные подвижки почвы. Стальные или железобетонные опоры, заглубленные в плотные пласты грунта, сохраняют первоначальное положение в течение всего срока эксплуатации.

Недостатки свайно-ростверкового фундамента:

1. Холодный пол. При возведении здания на участке со сложным рельефом ростверк висит над землей, подпольное пространство продувается и промерзает. Поэтому необходимо качественное утепление пола первого этажа.
2. Отсутствует возможность для обустройства подвала. Высота надземной части ростверка составляет 0,4 м, что недостаточно для подвального помещения или технического подполья.

Сфера применения

Нависающий или мелкозаглубленный ростверк на сваях подходит для строительства зданий и сооружений на просадочных, слабых и пучинистых почвах, включая рыхлые грунты, с множественными влагонесущими прослойками, высоким уровнем грунтовых вод. Такой фундамент выдерживает вес щитовых, каркасных, брусовых, бревенчатых, блочных, кирпичных домов высотой в один или два этажа.

Основания комбинированного типа хорошо зарекомендовали себя при строительстве на участках со склонами или сложным рельефом, когда проведение масштабных земляных работ невозможно по техническим причинам. В таких случаях решающим фактором становится не состав грунта, а форма рельефа.

Виды и подвиды фундамента

Существует несколько видов свайно-ленточных оснований, которые классифицируются по типу свай и глубине погружения ростверка.

Виды свай

• Винтовые. Элемент свайного фундамента представляет собой металлическую конструкцию, изготовленную из стальной трубы. В нижней части конструкции расположена винтовая лопасть с заостренным наконечником. Сваи ввинчивают в грунт по размеченным точкам на расчетную глубину. После этого опоры обрезают в один уровень по высоте. Чтобы предотвратить коррозию металла, полость каждой трубы заполняют бетонным раствором. На верхнюю часть сваи приваривают оголовок, который выполняет роль основания для монтажа обвязки. Стандартные размеры винтовых свай — диаметр трубы 50-200 мм при толщине стенки 4-6 мм, диаметр лопасти от 150 мм, длина конструкции от 3 до 12 м.
• Погружные. Для малоэтажного строительства применяются ж/б опоры с квадратным сечением и заостренным нижним концом в форме пирамиды. Размеры опор от 150х150 мм до 400х400 мм, длина от 3 до 24 м. Опорные столбы погружают в грунт путем вибрационного воздействия, забивки или вдавливания. Способы вибропогружения и вдавливания применяются в тех случаях, когда ударные воздействия, возникающие в результате работы сваебойной установки, могут вызвать деформацию находящихся рядом зданий.
• Буронабивные. Сваи этого типа заливаются прямо на площадке. По отметке бурят нужное количество скважин заданного диаметра и глубины. В скважины погружают асбестоцементные трубы и армокаркасы, после чего заполняют полость бетонным раствором. Для связки с арматурой ростверка используют арматурные стержни, выступающие из верхней части буронабивных свай. Для повышения устойчивости свайно-ленточного фундамента сваи могут иметь расширение в нижней опорной части.

Варианты погружения ростверка

• Высокий. Нижняя поверхность бетонной ленты располагается выше нулевого уровня на 10-15 см. Такой вид обвязки применяется для строительства на влажных пучинистых грунтах.
• Наземный. Так называется ростверк, который лежит на поверхности почвы на песчано-гравийной подушке. Фундаменты такой конструкции подходят для возведения зданий и сооружений на стабильных непучинистых и слабопучинистых почвах. Влажные глинистые грунты, подверженные морозному пучению, при промерзании в зимнее время способны оторвать ростверк от свай.
• Низкий. Это заглубленный бетонный ростверк, который на участках с пучинистым грунтом заглубляется ниже уровня промерзания почвы. В зависимости от климатических условий и состава почвы это от 0,65 до 1,50 м. На участках со стабильным слабопучинистым грунтом глубина залегания бетонной ленты не превышает 0,2-0,4 м.

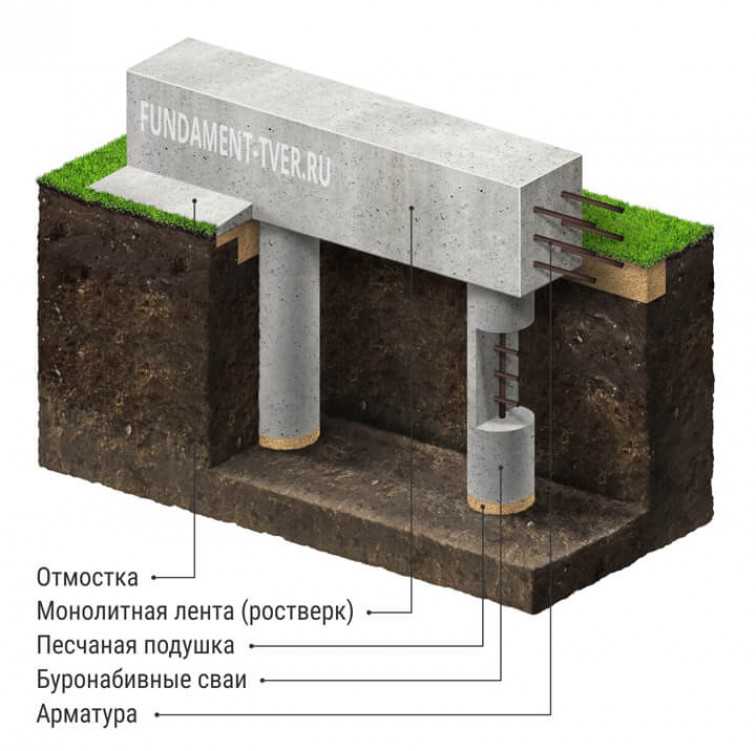

В частном строительстве чаще всего применяется фундамент с буронабивными сваями и высоким или наземным ростверком. Популярность фундаментов этого типа объясняется целым рядом преимуществ, среди которых можно отметить:

• небольшой объем земляных работ;
• опорные элементы и обвязка изготавливаются на строительной площадке, что упрощает транспортировку материалов на объект;
• все виды строительно-монтажных работ можно выполнить самостоятельно, не привлекая спецтехнику.

Подготовка территории, траншей

Участок для закладки мелкозаглубленного свайного фундамента расчищают от строительного мусора, убирают крупные камни и кустарник, выкорчевывают пни. Размечают периметр будущего фундамента и ширину ленты. Высота бетонной ленты над уровнем грунта составляет от 10 до 40 см при ширине 30 см. По разметке копают траншею заданной глубины и ширины.

Пошаговая инструкция по устройству фундамента

1. Разметка. Внутри траншеи отмечают точки бурения скважин, угловых и промежуточных.
2. Бурение скважин. С помощью бензинового бура по размеченным точкам бурят нужное количество скважин.
3. Монтаж оболочек. В подготовленные скважины погружают асбоцементные трубы и сварные армокаркасы.
4. Бетонные работы. Полость оболочек заполняют бетонным раствором и оставляют до затвердения бетона и набора им прочности.

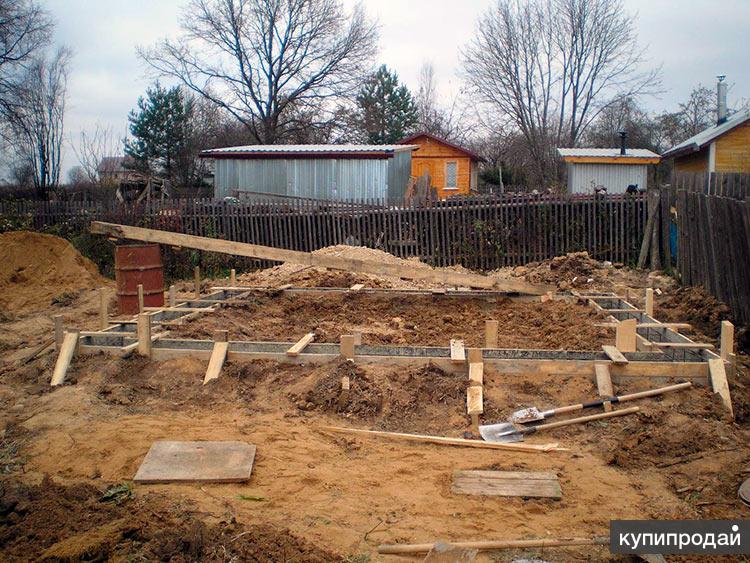

5. Монтаж съемной опалубки. Из досок и щитов собирают ленточную опалубку для ростверка с армирующим каркасом.
6. Заливка бетонной ленты. Опалубку заливают бетоном, уплотняют бетон методом штыкования, трамбования или вибрирования. После застывания бетона опалубку снимают.
7. Гидроизоляция фундамента. Поверхность бетонной ленты покрывают горячим гудроном, битумом, пропиточными составами или используют для гидроизоляции рубероид.

Заключение:

Выбирая свайно-ленточный фундамент для строительства дома в первую очередь нужно ориентироваться на особенности участка застройки и характеристики постройки — площадь, этажность, материал стен. Для легкого каркасного коттеджа или дачного дома из бруса или блока лучше использовать свайный фундамент с высоким ростверком. Для кирпичных зданий или построек высотой в два этажа стоит рассмотреть вариант комбинированной фундамента с заглубленным ростверком.

Ленточный фундамент на сваях — решение для сложных типов грунта

Рубрика: Фундамент

Хотите разместить рекламу ваших товаров или услуг на сайте cdelayremont.ru? Перейдите на страницу реклама, чтобы узнать о вариантах и условиях сотрудничества.

Данный вид фундамента используется в ситуациях, если грунт на строительной площадке чрезмерно насыщен водой, когда вода после осадков может несколько дней оставаться в верхних слоях почвы. Как видно из названия – свайно-ленточный фундамент сочетает в себе все преимущества свайного и ленточного для возводимого объекта. Причем, лента в этом случае играет распределительную роль – благодаря ему нагрузка равномерно распределяется по всей площади фундамента.

Как мы уже говорили, ленточный фундамент со сваями возводят на нестойком грунте. Нередко ему отдают предпочтение при строительстве дома или ограждения на наклонной плоскости, участках со сложным ландшафтом. Причем, это касается лишь относительно легких построек, например, домов из бруса, каркасных сооружений и т.д.

Свайно-ленточный фундамент может быть мелкозаглубленным или незаглубленным вовсе. Первый вариант подходит для сооружений из древесных материалов в два и более этажа (при условии, что грунт непучинистый). Второй вариант можно использовать при возведении бани (вместо обычного фундамента для бани) или ограждения участка. Более того, в ситуациях с пучинистым грунтом ленту делают с отступом от нулевой отметки — он не опирается на грунт.

Этапы изготовления

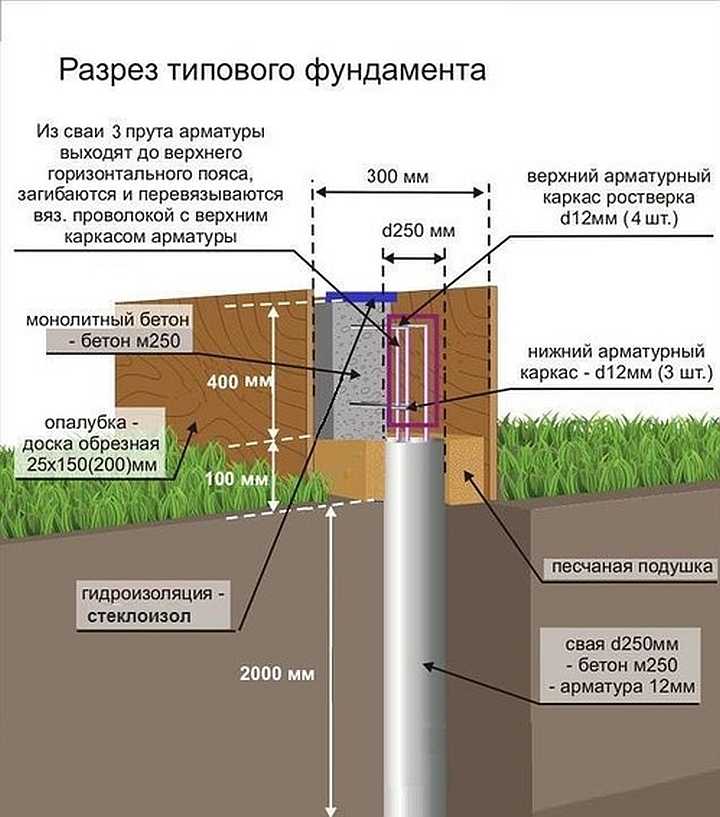

1. На первом этапе делают разметку в соответствии с ранее проведенными расчетами его площади. О том, как рассчитать площадь подошвы фундамента мы говорили в одной из предыдущих статей.
2. Далее осуществляется рытье траншей на глубину 400 мм. При определении ширины траншеи руководствуются расчетными значениями площади подошвы.
3. На следующем этапе в средней части траншеи с шагом в 2000 мм бурят скважины для свай. Глубина скважин должна быть как минимум больше глубины промерзания грунта (ГПГ). В нашем случае глубина на 600 мм больше ГПГ. Этого вполне достаточно для того, чтобы сделать на дне скважины песочную подушку толщиной 300 мм – оставшееся место займет железобетон. Диаметр скважины должен быть равен одной трети ширины ленточного фундамента.
4. После того как отверстия под сваи будут готовы, можно приступать к изготовлению гидроизоляции. Для этого достаточно скрутить в трубку лист рубероида и затолкнуть его в скважину. При этом «трубка» должна быть такой длины, чтобы ее конец возвышался над дном траншеи на 300 мм. Это необходимо для того, чтобы при засыпке дна песком он не забил наши скважины под сваи.
5. Далее засыпаем дно траншеи слоем песка толщиной 300 мм, возводим опалубку.
6. Важным этапом является армирование. Причем, в этом случае необходимо армировать как ленту фундамента, так и позаботиться о наличии армирующего пояса для сваи. Эти два вида арматуры (используются стальные пруты диаметром 10-12 мм) необходимо дополнительно связать специальной проволокой для вязки арматуры.
7. Если все предыдущие этапы прошли без проволочек, можно приступать к заключительному действию – заливке фундамента. Сначала заливается скважина под сваи. Каждый 200 мм слой раствора трамбуется и уплотняется для уменьшения риска образования пустот в массиве бетона. Так происходит до тех пор, пока рассчитанная высота опалубки не будет заполнена бетоном.

Через три дня опалубку можно аккуратно снять, фундамент гидроизолировать листами рубероида и дождаться полноценного твердения бетона. Ленточный фундамент со сваями готов!

11

Понравилась статья? Поделиться с друзьями:

Неглубокие фундаменты против глубоких фундаментов

Каждому зданию нужен фундамент, но знаете ли вы, что не у каждого типа здания есть одинаковый тип фундамента?

Существует две отдельные категории фундаментов: мелкозаглубленные и глубокие. Неглубокие фундаменты обычно находятся менее чем на 6 футов ниже первого уровня здания, в то время как глубокие фундаменты могут простираться до 300 футов ниже поверхности.

Продолжайте читать, чтобы узнать больше об этих двух категориях.

Типы мелкозаглубленных фундаментов

Неглубокие фундаменты, также известные как фундаменты, обычно используются для небольших жилых проектов или деревянных конструкций, когда грунт у поверхности имеет достаточную несущую способность для здания. Это различные типы мелкозаглубленных фундаментов:

• Насыпные фундаменты: Накладные фундаменты являются наиболее распространенными типами фундаментов. Они используются под отдельными колоннами, каждая со своей опорой. Они могут быть квадратной или прямоугольной формы, в зависимости от типа колонны, которую они поддерживают. Размер фундамента рассчитывается исходя из нагрузки на колонну и несущей способности грунта. Более слабая почва часто нуждается в более широкой подушке для поддержки колонны выше.
• Комбинированные фундаменты: Комбинированные фундаменты поддерживают две или более соседних колонн в ситуациях, когда в противном случае отдельные блочные фундаменты перекрывают друг друга. Эти фундаменты имеют прямоугольную форму и необходимы только тогда, когда точки нагрузки расположены близко друг к другу.
• Ленточные фундаменты: Также известные как сплошные фундаменты, они используются под линиями, которые нагружены повсюду. Обычно они имеют форму буквы L или перевернутой буквы T и часто встречаются под несущими стенами. Ленточные фундаменты также могут использоваться для поддержки отдельных колонн под этими нагруженными линиями.
• Фундаменты из матов: Несколько отдельных фундаментов могут перекрываться, когда на площади возникает несколько различных нагрузок. В этом случае требуется матовая основа. Они распространяются по всей площади, чтобы выдерживать структурные нагрузки от множества колонн и стен. Фундамент мата может быть толщиной до 12 дюймов, чтобы поддерживать структуру выше.

Типы глубоких фундаментов

Глубокие фундаменты необходимы, когда грунт слабый, а высота планируемого строения составляет четыре этажа и более. Вот два типа глубоких фундаментов:

• Свайный фундамент: Свайный фундамент изготавливается из бетона или стали и предназначен для передачи тяжелых нагрузок от здания на твердые породы под землей. Они используются для сооружений, где неглубокий грунт не может сопротивляться оседанию или поднятию. Свайные фундаменты могут относиться к нескольким различным категориям, включая шпунтовые сваи, несущие сваи, опорные сваи и висячие сваи.
• Просверленные стволы: Пробуренный ствол представляет собой тип глубокого фундамента, который обеспечивает структурную поддержку, а также удержание грунта. Как следует из названия, буровые валы изготавливаются путем просверливания отверстия в земле; затем мы опускаем массивную стальную опорную балку в землю и заливаем отверстие бетоном для дополнительной поддержки.

Позвольте нам выкопать ваш следующий фундамент

Независимо от того, нужен ли вам фундамент мелкого или глубокого заложения, доверьтесь нашей команде Estes Excavating Inc. Мы лицензированная и застрахованная компания, предлагающая широкий спектр земляных работ и услуг по расчистке территории. Свяжитесь с нами сегодня, чтобы узнать, что мы можем сделать для вас, или чтобы получить предложение для вашего следующего проекта.

Категория: Фундаменты

Этот пост был написан Writer

Сваи и нижние колонтитулы: Типы фундаментов

Фундаменты различаются по конструкции в зависимости от глубины, на которую фундамент должен быть установлен в земле. Для небольших сооружений может потребоваться только неглубокий фундамент, который включает в себя выемку грунта на глубину от трех до восьми футов, а затем заливку бетонного фундамента опытной компанией по бурению фундаментов в районе залива.

Фундаменты коммерческих зданий

Глубокий фундамент используется для поддержки веса более крупных конструкций, и такие фундаменты могут быть вырыты или пробурены на глубину 200 футов и более. Глубина, необходимая для любого фундамента, обычно определяется путем расчета веса, который должен выдерживать фундамент, а также несущей способности существующего грунта или скальной породы. Проектирование фундамента имеет решающее значение для долгосрочного здоровья здания, а также людей, живущих и работающих в нем, как ясно показывает сага о Башне Тысячелетия в Сан-Франциско.

Фундаменты мелкого заложения

Среди типов фундаментов мелкого заложения одним из самых простых является устройство индивидуального фундамента, представляющее собой конфигурацию, в которой колонны используются для поддержки здания над землей, и каждая из этих колонн опирается на свою собственную опора. Ленточные фундаменты используются, когда надземное здание опирается на сплошные стены, и каждая из этих стен должна опираться на полосу несущего бетона.

При использовании плотного или матового фундамента весь бетонный цокольный этаж служит опорой для здания, и здание «плавает» на «плоте» из бетонного пола. Сплошные фундаменты обычно используются в местах со слабой почвой, и вес здания должен быть распределен на большую площадь. В Северной Калифорнии строительные нормы и правила, ориентированные на сейсмостойкость, также определяют, будет ли работать плотная конструкция.

Бурение фундамента глубокого заложения с использованием свай

Свайный фундамент используется в ситуациях, когда верхние слои грунта слишком слабы, чтобы поддерживать конструкцию, или если конструкция очень большая и требуется большая глубина. Сваи действуют так же, как колонны, в том смысле, что они поддерживают вес надземной конструкции и передают ее вес на землю, на которой они расположены.

Фундамент на опорных сваях переносит весь вес вышележащей конструкции на твердый слой грунта на дне шахты, где она была заглублена. Фундамент с опорой на сваи трения не обязательно нуждается в прочном слое земли на конце ствола, потому что он переносит вес в поперечном направлении на окружающий грунт по всей длине самой сваи.

Монолитные сваи устанавливаются путем бурения ствола в почве, затем вставки стального каркаса и последующего заполнения ствола бетоном. Диаметр ствола, конфигурация стального каркаса и состав бетонной смеси заранее определяются инженерами в зависимости от нагрузок, которые будет нести свая.

Винтовые сваи

Винтовые сваи состоят из стального (квадратного или круглого) вала, к которому прикреплены винтовые стальные лопасти. Винтовые сваи ввинчиваются в землю с помощью роторного гидромотора

Винтовые сваи могут быть указаны инженерами, когда сборные или монолитные сваи не являются хорошим вариантом. Сборные сваи могут быть не лучшим вариантом там, где необходимо избегать шума и вибрации, например, вблизи жилых зданий. Монолитные сваи могут не работать в ситуациях с высоким уровнем грунтовых вод или загрязненной почвой из-за стоимости. В зависимости от ситуации винтовые сваи могут быть хорошей альтернативой этим другим методам поддержки фундамента. Потому что система винтовых свай состоит только из одного компонента, самой спирали, и она ввинчивается в землю. Меньше шума, вибрации и общего нарушения грунта.
