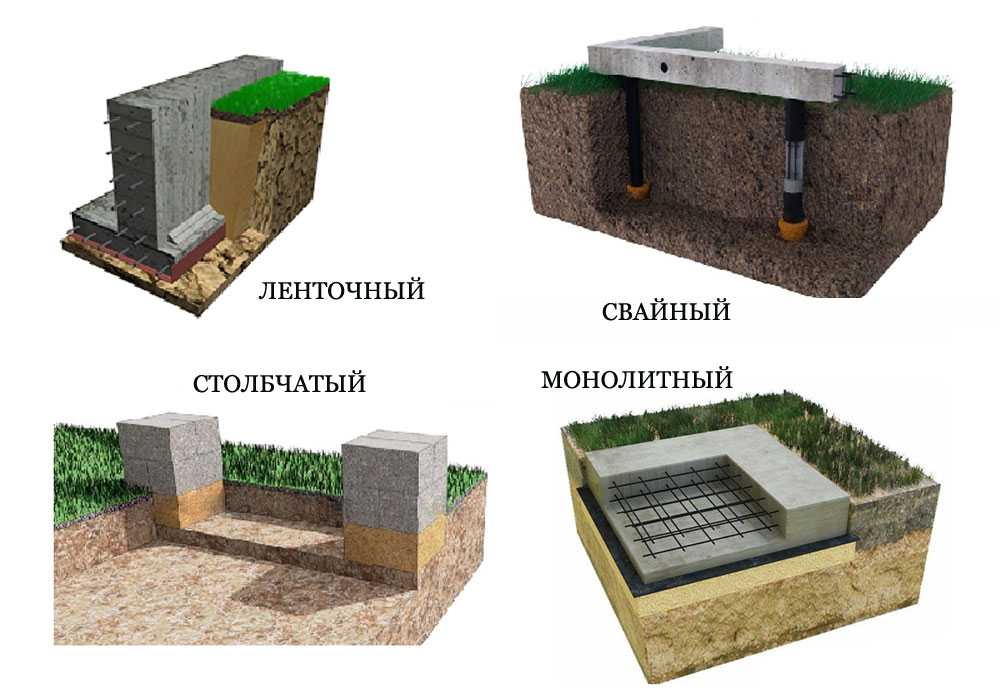

Фундамент ленточный или столбчатый: столбчатый, ленточный, плитный, свайный, из винтовых свай

особенности и характеристики, инструкция по возведению

Содержание

• Свайный фундамент
• Достоинства и недостатки свайного типа фундамента
• Технология свайного фундамента
• Ленточный фундамент
• Достоинства и недостатки ленточного фундамента

Долговечность и надежность строения зависит изначально от верного выбора технологии строительства фундаментального основания. Часто выбор останавливается на двух более подходящих типах конструкций: свайном и ленточном. Тогда остается решить, какой подходит больше, свайный или ленточный фундамент. Выбор конструкции и основных материалов, с использованием которых будет она построена, зависит от особенностей строения и природных условий.

к содержанию ↑

Свайный фундамент

Свайный фундамент дома

Использование свайного фундамента известно давно. 1838 г стал годом изобретения винтовых свай, а позже стали выпускать набивные бетонные. Их чаще всего использовали при строительстве сооружений на воде, но такой вид основания зданий получил популярность при строительстве в регионах вечной мерзлоты. Сваи выпускаются в заводских условиях из различных материалов, чаще всего это толстолистовая сталь. В настоящее время такое основание применимо для жилищного и дачного строительства. Прежде чем выбрать данный вид основания, нужно до конца разобраться, что такое свайный фундамент.

В основе конструкции лежит применение свай, которые объединяются между собой ростверком. Сваи забиваются в грунт наклонным или вертикальным образом, отличаются большой длиной и для их производства применяют самые различные материалы. Один из концов свай является заостренным, что способствует более легкому ввинчиванию или забиванию в землю. Сваи размещаются в том месте, где предполагается наибольшая нагрузка, поэтому обязательно будут приходиться на места стыков несущих стен.

Они могут располагать кустовым (несколько свай) и одиночным способом. Ростверк – не что иное, как плита из бетона, которую грузят наверх свай. Его основная задача – передача нагрузки строения на сваи. Востребованность такого основания объясняется отличными характеристиками конструкции. Применение свайного фундамента возможно для строительства щитовых, каркасных, деревянных строений. Также его могут выбирать для возведения заборов и небольших построек, например веранд.

Необходимость применения данного фундамента обусловлена не очень подходящим грунтом для строительства здания. Чаще всего данный тип основания выбирается из-за слабых грунтов, находящихся в верхней зоне, на которой было решено возвести сооружение. Благодаря сваям нагрузка от возведенного сооружения будет приходиться на плотные слои, которые находятся на глубине.

к содержанию ↑

Достоинства и недостатки свайного типа фундамента

Основные преимущества свайного фундамента:

• возможность применения при нестабильном грунте;
• надежность строения, возведенного на склоне;
• проведение монтажа в любые условия погоды;
• осадка строения сведена к минимуму;
• относительно низкая цена возведения;
• большая надежность при правильном расчете и возведении.

Основные недостатки свайного фундамента:

• Для возведения данной конструкции понадобиться специальная техника;
• такую конструкцию не рекомендуют применять при горизонтально-подвижном грунте;
• осложнения при возведении цокольного этажа или гаража под землей;
• невозможность вычисления повреждения сваи;
• необходимость применения тяжелой техники.

Сваи при строительстве

к содержанию ↑

Технология свайного фундамента

Существует множество технологий возведения свайного основания. На выбор влияет материал выполнения сваи. Он влияет на основную нагрузку, которую будет способна выдержать свая. Монтаж свай производится различными способами: путем ввинчивания, вдавливания, забивания, вибропогружения.

После установки скважин производится опалубка, при этом применяются рубероид, который фиксируют проволокой и укладывают в несколько слоев. Для усиления свай может быть установлен каркас из арматуры. После заливки бетона производится уплотнение с использованием вибротехники.

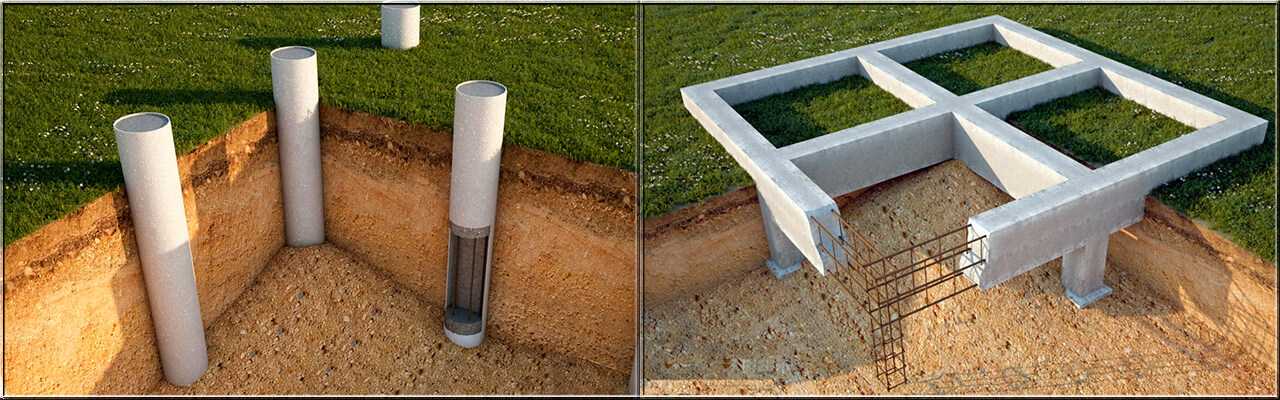

Чаще всего для малоэтажных строений используются трубобетонные сваи: сначала производится монтаж стальной трубы, в которую потом заливают бетон. Для забивки свай используется пневмоударная техника. Метод применим также для усиления существующих конструкций.

к содержанию ↑

Ленточный фундамент

Такая конструкция очень распространена в строительстве частного сектора, поскольку не требует больших знаний, главное правильно разобраться с тем, что такое ленточный фундамент и в чем его особенности.

В основе сооружения лежит железобетонная полоса по всему периметру будущего строения. Она должна проходить под всеми стенами строения для плавного распределения нагрузки, защищая здание от вспучивания почвы или перекоса стен. Стоит остановиться на возведении конструкции данного вида, если:

Разрез дома при ленточном фундаменте

1. участок состоит из неравномерного грунта;
2. есть вероятность, что грунт будет оседать в некоторых участках;
3. в конструкции сооружения будут применены тяжелые перекрытия;
4. стены строения имеют плотность в диапазоне 1000 – 1300 кг/куб. м;
5. планируется использовать стены конструкции в качестве подвального помещения.

Ленточный тип конструкции может быть двух разновидностей;

• Монолитный (строится по всей площадке, представляет собой каркас, который заливается бетоном).
• Сборный (все основные элементы заливаются изначально, после чего монтируются). Надежность данного основания ниже, чем монолитного на 30%.

Применение ленточного фундамента возможно для строений с различными нагрузками, поэтому различается глубина монтирования основания. Если планируется построить небольшие кирпичные строения, каркасные или деревянные здания, при этом почва является слабопучинистой, то решается применить мелкозаглубленный фундамент. При пучинистом грунте и для домов, которые имеют тяжелые элементы, применяется глубоко-заглубленный фундамент, тогда он становится и стенами для подвального помещения. Рассчитывается глубина возведения основания с учетом границы промерзания грунта, его располагают на 0,2-0,3 м ниже данной отметки. Работы по возведению проходят в теплые поры года.

Схема ленточного фундамента

При выборе особенностей сечения основания важна нагрузка строения, толщина стен будущего здания, наличие грунтовых вод, особенность грунта и граница, где начинается промерзание почвы. Для увеличения нагрузки, которую сможет выдержать основание, может применяться армирование. Верхняя часть может применяться как цоколь, тогда производится отмостка. Основание не подойдет для водонасыщенного или пучинистого грунта, также он не походит для органического грунта.

к содержанию ↑

Достоинства и недостатки ленточного фундамента

Такое основание многими причисляется к одним из самых надежных типов конструкции. Известны следующие преимущества ленточного фундамента:

• возможность постройки дома, имеющего утяжеленные перекрытия и стены;
• простота возведения и отсутствие необходимости применения тяжелой техники;
• надежность;
• возможность возведения при неравномерной плотности грунта;
• возможно использование стен конструкции в качестве стен подвала.

Недостатки ленточного фундамента:

• необходимость использования большого количества материалов;
• необходимость проведения работ по гидроизоляции.

Многие затрудняются с ответом на вопрос, какой фундамент выбрать. Технология возведения основания ленточного типа является более простой, чем свайной, при этом средств на строительство будет потрачено значительно меньше, однако используется больше расходных материалов. Для ленточного основания важно, чтобы все работы проводились в теплых условиях. Часто ленточный тип основания выступает альтернативой других видов конструкций.

Фундамент на сваях часто привлекает своей ценой и простотой монтажа. Также основание позволяет возводить сооружение на слабом грунте или на склонах, а от ленточного типа основания лучше отказаться при подобных условиях. Перед тем как выбрать ленточный или свайный тип конструкции необходимо взвесить всю информацию, касающуюся особенностей строения, особенностей грунта, средств, которые могут быть потрачены на материалы и строительство конструкции. Без разницы, были ли выбран свайный или ленточный фундамент, рекомендуется не экономить на материалах и качестве работ, поскольку от этого зависят особенности эксплуатации строения.

Иногда строители решают создавать комбинированный тип основания, когда ленточный тип фундамента применяется вместе с железобетонными сваями. Его рекомендуют строить при сложном рельефе, а также на наклонной местности

Типы и виды фундаментов

Выбрав архитектурное решение вашего дома, определив технологию строительства — самое время определиться с оптимальным типом фундамента.
Почему именно с оптимальным? Всё потому, что практически на любом грунте и под любой дом, можно использовать все типы фундаментов. Главное понять во сколько он обойдется и не получить дополнительные расходы при устройстве фундамента. Поэтому, при разработке конструктивных решений для фундамента проектируемого дома, проектировщику необходимы данные по:
— проект дома (для распределения нагрузок дома на грунт)
— заключению инженерно-геологического изыскания на пятне застройки
— рельефу участка

При посадке дома на участок — не забудьте учесть нормативные отступы от красных линий! подробнее про красные линии см. пункт №3 тут

Точечный фундамент для загородных домов – это самый экономичный тип фундамента. Идеально подходит под каркасные дома, коттеджи без подвалов и бань. По количеству необходимого бетона, времени и трудозатрат стоимость таких фундаментов почти в два раза меньше, к примеру, ленточных.

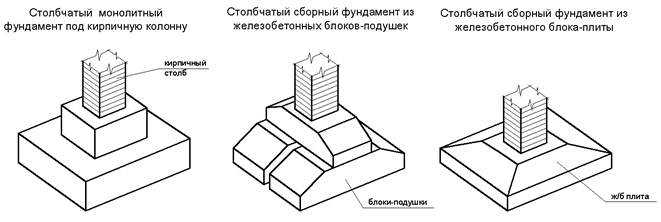

По конструкции столбчатая основа здания представляет собой ряд монолитных железобетонных столбов. Устанавливаются на расстоянии 0,8-3 метра друг от друга, в точках пересечения несущих стен, нагруженных опор и других точек нагрузки. Точное количество и расположение определяет проектировщик при разработке конструктивных решений.

Столбчатый монолитный железобетонный фундамент, который характеризуется высокими показателями прочности и долговечности.

столбчатый фундамент

столбчатый фундамент

столбчатый фундамент

Ленточные фундаменты используют при строительстве загородных домов с тяжелыми стенами или перекрытиями (кирпичными, бетонными, каменными). Их закладывают под все внутренние и наружные, капитальные стены дома. При этом, поперечное сечение по всему периметру основы остается одинаковым. Такой вид фундамента просто необходим, если под коттеджем устраивается гараж , подвал или планируется цокольный этаж.

Целесообразно возведение ленточной основы с непрерывными армированными поясами при опасности возникновения каких-либо деформаций основания, если глубина закладки небольшая. «Подушка» ленточного фундамента располагается на 20 см. ниже глубины промерзания грунта.

Технология изготовления такого основания дачного дома проста, но для неё характерно высокий расход стройматериалов, высокая трудоемкость и завышенная стоимость. Минимальная толщина ленточного фундамента напрямую зависит от используемого материала, а его ширина под несущими стенами определяется допустимой нагрузкой на грунт. Для ускорения возведения ленточного фундамента могут  использоваться фундаментные блоки. Когда уровень возведения достигнет уровня земли, ленточный фундамент выравнивается цементным раствором, а сверху устанавливается гидроизоляция из двух слоев рубероида.

Мелкозаглубленные конструкции можно использовать при строительстве небольших строений:
— легковесных дачных домов из дерева
— каркасных домов
— коттеджей из газобетона

для частного дома – как правило, вариант вынужденный. Его применяют в основном на склонах, когда необходима жесткая конструкция и надежная опора на более глубокие слои грунта, не подверженные оползанию.

ленточный фундамент

ленточный фундамент

ленточный фундамент

Фундамент типа «плита» — прочная и надежная основа для дома.

Плитные фундаменты разделяют на виды:
— монолитная плита
— монолитная плита с ростверком (лентой)
— монолитная плита на мелкозагубленных сваях
— утепленная шведская плита (УШП)

Частые ошибки при устройстве фундамента типа «плита»:
1) Не удалить плодородный слой под фундаментом
2) Применение неправильного сечения арматуры
3) Не использование геотекстиля между консолидированным грунтом, насыпным песком, щебнем
4) Использование для «подушки» фундамента песок с примесями
5) Не трамбовать, послойно, песок
6) Не использование гидроизоляционных материалов между «подушкой» и бетоном фундамента
7) Не применение усилений на углах

фундамент монолитная плита

фундамент монолитная плита

фундамент монолитная плита

Идея цокольного этажа привлекает многих будущих владельцев недвижимости. За вполне разумную цену можно получить дополнительную площадь значительных размеров, которая может быть использована для различных подсобных помещений, домашнего спортзала, кинозала, бойлерной, мастерской и для расположения чаши бассейна.

В основании цокольного этажа «лежит» монолитная железобетонная плита, которая установлена ниже уровня промерзания грунта на специально уплотненной песчано-щебневой подушке. Стены цокольного этажа также заливаются монолитным каркасом, образуя с основанием единую монолитную «чашу». Благодаря большой площади опоры, нужному заглублению и равномерному распределению нагрузки, цокольный тип фундамента для дачного дома считается одним из самых надежных фундаментов и дорогих.

При устройстве цокольного этажа важно уделить дополнительное внимание:
— уровню грунтовых вод
— гидроизоляции фундамента
— применять влагостойкие марки бетона и с помощью современных материалов (гидростеклоизол) изолировать с внешней стороны все элементы фундамента

Основное достоинство цокольного этажа в частном доме надежность, прочность и возможность надстройки 2-3 этажа. Но это становится возможным только в случае соблюденных всех требований к геологии участка.

цокольный этаж

цокольный этаж

цокольный этаж

Специалисты компании «СК98» выбирают вид фундамента частного дома, исходя из величины нагрузок, качества грунта в основании, чувствительности конструкции к неравномерным перемещениям, опасности воздействия морозного пучения и применяемых материалов для утепления и отделки.

Давайте обсудим

Ленточные фундаменты по сравнению с блочными фундаментами

Фундамент здания является естественным центральным элементом строительной площадки. Вот почему это имеет решающее значение. Для вас крайне важно понимать различные доступные варианты, чтобы сделать наиболее эффективный выбор для конкретного проекта.

Несмотря на то, что существует значительная разница между башмачными и ленточными фундаментами, в некоторых случаях вместо башмаков и фундаментов с одинарной нагрузкой можно использовать ленточные фундаменты.

Ленточные фундаменты

Ленточные фундаменты, также известные как ленточные фундаменты, представляют собой тип мелкозаглубленного фундамента с уровнем заложения не более 3 метров над поверхностью земли.

Если грунт имеет достаточную несущую способность, этот вариант можно использовать на любом типе грунта. Таким образом, ленточные фундаменты могут обеспечить непрерывную поддержку линейных конструкций, таких как несущие стены, которые обычно являются ровными, но могут также иметь ступеньки с использованием ленточного фундамента.

Благодаря способу изготовления ленточных фундаментов они значительно превосходят блочные фундаменты при работе с близко расположенными колоннами.

Ленточные фундаменты также являются лучшим вариантом для легких нагрузок, например, в жилых домах с низкой и средней этажностью, потому что их можно использовать в качестве массивного бетонного фундамента.

Рабочий процесс ленточных фундаментов

Ширина стеновой конструкции определяет размер и расположение ленточных фундаментов. Между глубиной полосы и шириной стены обычно будет некоторое перекрытие.

Полоса ширины фундамента часто в три раза превышает ширину несущей стены, в результате чего угол между основанием стены и грунтом составляет 45 градусов. Ленточные фундаменты должны быть достаточно глубокими, чтобы предотвратить промерзание, а при работе с более бедными почвами может потребоваться увеличение ширины.

Использование

Когда речь идет об удержании линейной стены путем распределения точек напряжения, ленточный фундамент часто является лучшим вариантом. Ленточные фундаменты превосходят блочные фундаменты в близко расположенных колоннах из-за их изображения. Кроме того, поскольку ленточные фундаменты могут выступать в качестве массивного бетонного фундамента, они являются предпочтительным решением для малоэтажных и среднеэтажных зданий с небольшими нагрузками.

Насыпные фундаменты

Насыпные фундаменты, также известные как блочные фундаменты, часто представляют собой неглубокие фундаменты. Однако они могут быть построены намного глубже, если местность и тип почвы считаются подходящими. Несмотря на то, что они выполняют аналогичную роль, это сразу же отличает их от ленточных фундаментов.

Блочные фундаменты не образованы полосами, что является одним из основных конструктивных отличий.

Насыпные фундаменты, также известные как насыпные фундаменты, часто представляют собой неглубокие фундаменты. Однако они могут быть построены намного глубже, если местность и тип почвы считаются подходящими.

Несмотря на то, что они выполняют ту же функцию, что и ленточные фундаменты, блочные фундаменты входят в землю глубже, если почва и грунт подходят. Конструктивно блочные фундаменты отличаются от ленточных, так как не содержат полос. Ветер и подъем, как правило, являются самой большой слабостью этих оснований.

Рабочий процесс башмаков

Бетонные балки изготавливаются прямоугольной, квадратной или круглой формы, которые выдерживают одноточечные нагрузки, включая несущие колонны, рамы и балки. Одноточечная нагрузка предназначена для восприятия сосредоточенных нагрузок, поэтому метод поддержки отличается от аналогичного ленточного фундамента.

Чтобы узнать больше, посмотрите следующий видеоурок.

Источник видео: Luke Curtain

В большинстве случаев блочные фундаменты имеют одинаковую толщину независимо от наклона верхней поверхности. Убедитесь, что слои грунта достаточно толстые, чтобы поддерживать форму плана при переносе веса.

Использование

Фундаменты также могут использоваться для поддержки фундаментных балок. За исключением самых низких сумм, подушки обычно можно укрепить, чтобы уменьшить объем необходимых земляных работ. Благодаря своей конструкции блочные фундаменты подходят для самых разных планировок. В зависимости от проекта могут потребоваться непрерывные или сбалансированные прокладки, а также могут потребоваться хорошо разделенные прокладки.

Заключение

В основном ленточные фундаменты устанавливаются по периметру за пределами большинства домов, а фундаментные фундаменты используются для поддержки тяжелых грузов и балок в домашнем хозяйстве.

Различные типы фундаментов, используемых в строительстве | Атул Джайсвал | Советы и рекомендации по строительству

Существует три типа фундамента, которые используются в строительстве:-

i) Мелкий фундамент

ii) Глубокий фундамент

iii) Специальные типы фундамента

Мелкозаглубленный фундамент – это тип фундамента, который переносит строительные массы в землю близко к поверхности; а не в подповерхностный слой или на разные глубины, как в глубоком фундаменте.
Мелкозаглубленный фундамент удобен для фундаментов, глубина которых равна или меньше ширины фундамента. Применяется, если несущая способность грунта высока на небольшой глубине. Для сжимаемых грунтов это помогает уменьшить осадку.

Различные типы мелкозаглубленного фундамента:

i) Изолированный фундамент

ii) Комбинированный фундамент

iii) Ленточный фундамент

iv) Ленточный фундамент

v) Матовый или плотный фундамент

90:0085

Изолированные фундаменты чаще всего используются в качестве фундаментов для железобетонных колонн из-за их простоты и экономичности. Изолированный фундамент используется для поддержки одной колонны. Изолированные фундаменты — это независимые фундаменты, предусмотренные для каждой колонны.

Этот тип фундамента используется, когда:

i) Колонны не расположены близко друг к другу. ii) массы на опорах меньше.

iii) Безопасная несущая способность грунта обычно высокая.

Комбинированное основание:

Комбинированное основание изготавливается для двух или более колонн после того, как они находятся рядом друг с другом и их фундаменты перекрываются. Комбинированные основания предусматриваются только в тех случаях, когда несущая способность грунта низкая, когда 2 колонны расположены достаточно близко друг к другу, что приводит к перекрытию соседних изолированных опоры.

Комбинированные фундаменты предусмотрены только там, где несущая способность грунта низкая, когда 2 колонны расположены достаточно близко друг к другу, вызывая перекрытие соседних изолированных фундаментов.

Ленточное основание:

Ленточный фундамент представляет собой непрерывную полосу бетона, служащую для распределения нагрузки несущей стены по участку грунта.

Ленточные фундаменты предназначены для ряда колонн, которые расположены близко друг к другу, так что их широкие фундаменты перекрывают друг друга или почти касаются друг друга. В таких случаях очень экономично предусмотреть ленточный фундамент, чем предусмотреть несколько широких фундаментов в одной линии. Ленточный фундамент еще называют сплошным.

Основание ремня:

Разновидность комбинированного фундамента, состоящего из 2-х и более фундаментов-колонн, соединенных бетонной балкой. Такой пучок называется ленточнопильным. Он используется для облегчения распределения нагрузки сильно или эксцентрично нагруженных фундаментов колонн на соседние фундаменты.
Ленточный фундамент обычно используется в сочетании с колоннами, расположенными на территории здания или на линии участка. Поскольку колонны нагружены на фундаменты колонн, однако в условиях, когда колонны расположены непосредственно рядом с границей участка, основания колонн также могут быть смещены, чтобы они не нарушали соседний участок. Это приводит к эксцентрической нагрузке на часть опоры, заставляя ее наклоняться в одну сторону. Ременная балка ограничивает тенденцию фундамента к опрокидыванию, соединяя его с близкими фундаментами.

Фундамент из матов или плотов:

Фундамент из матов — это тип фундамента, который распределяется по всему пространству здания для поддержки значительных структурных масс из колонн и стен.

Матовый фундамент используется для фундаментов колонн и стен везде, где масса конструкции на колоннах и стенах очень высока. Этот тип фундамента используется для предотвращения дифференциальной осадки отдельных фундаментов, поэтому он спроектирован как один мат (или комбинированный фундамент) всех несущих компонентов конструкции.

Этот тип фундамента подходит для экспансивных грунтов, несущая способность которых меньше для пригодности широких фундаментов и фундаментов стен. Этот вид фундамента обычно экономичен, когда половина пространства конструкции покрыта отдельными фундаментами и предусмотрены настенные фундаменты.
Эти фундаменты нельзя использовать там, где уровень грунтовых вод выше опорной поверхности почвы. Использование тонального крема в таких условиях может привести к размыванию и физическим изменениям.

Это типы фундаментов, которые переносят строительные массы в землю дальше от поверхности, чем мелкозаглубленный фундамент, в подземный слой или на различные глубины.

Некоторыми из распространенных причин являются очень большие нагрузки на конструкцию, плохая почва на небольшой глубине или ограничения участка (например, границы участка).

Глубокий фундамент требуется там, где неглубокий фундамент не может поддерживать конструкцию. Глубокие фундаменты используются для передачи масс на более прочную почву или скалу на большей глубине. Когда фундамент достигает глубины менее 6 метров, он называется полуглубоким.

Различные типы глубокого фундамента:

i) Свайный фундамент

ii) Фундамент для столба

iii) Фундамент из каменных блоков или колодца

Свайный фундамент:

Свайный фундамент необходим для передачи значительных нагрузок конструкции через колонны на слои твердого грунта намного ниже уровня земли и там, где не могут быть использованы мелкозаглубленные фундаменты, такие как фундаменты на фундаменте и маты. Эти типы фундамента дополнительно используются для предотвращения подъема конструкции в результате боковых масс, таких как силы землетрясения и ветра.

Свайные фундаменты обычно используются для грунтов, где почвенные условия, близкие к поверхности земли, не подходят для значительных масс. Глубина пластов твердых пород также может составлять от 5 до 50 м (от 15 до 150 футов) от поверхности земли.

Свайный фундамент сопротивляется массам конструкции за счет поверхностного трения и торцевой опоры. Использование свайных фундаментов дополнительно предотвращает неравномерную осадку фундаментов.

Фундамент для пирса:

Фундамент для пирса состоит из цилиндрической колонны большого диаметра для поддержки и передачи больших наложенных друг на друга масс на твердые слои ниже. Различие между свайным и столбчатым фундаментом заключается в методологии строительства. Хотя свайные фундаменты передают нагрузку через трение и/или подшипник, столбовые фундаменты передают нагрузку только через подшипник. Как правило, столбчатый фундамент имеет меньшую глубину, чем свайный. Фундамент пирса наиболее популярен в местах, где самые высокие слои состоят из гнилой породы, перекрывающей слой прочной породы. В таких условиях становится трудно забивать несущие сваи сквозь гнилую породу. в случае плотных глин, оказывающих значительное сопротивление забивке несущей сваи, легко сооружается столбчатый фундамент.

При наличии приличного несущего слоя на глубине до пяти метров ниже уровня земли выкапываются кирпичные, каменные или бетонные опоры фундамента. Размеры и расстояние между опорами зависят от глубины твердого слоя, характера вышележащего грунта и наложенных масс.

Кассионы или фундаменты для колодцев:

Фундаменты для колодцев — это типы фундаментов, которые обычно устанавливаются ниже уровня воды для мостов. Кассионы или колодцы используются для фундаментов мостов и различных сооружений с очень давних времен.

Кассион означает коробчатую структуру, сферическую или прямоугольную, утопленную от поверхности земли или воды на определенную глубину.

Это типы фундаментов, которые используются для специальных целей.

Различные типы специального фундамента:

i) Фундамент станка

Фундамент станка:

Фундамент станка – это особый тип фундамента, необходимый для машин, станков и важного оборудования, которые имеют широкий выбор скоростей, масс и рабочих режимов.
