Фундамент ленточный глубокозаглубленный: Глубоко заглубленный ленточный фундамент (глубокого заложения)

Заглубленный ленточный фундамент: пошаговая инструкция выполнения работ

Содержание

1. Необходимость заглубления фундамента
2. Материалы и инструменты для работы
3. Подготовительные работы
4. Земляные работы
5. Установка опалубки
6. Армирование
7. Бетонирование
8. Гидроизоляция
9. Сильные и слабые стороны заглублённого фундамента

Строители утверждают, что заглублённый ленточный фундамент монтируется при возведении дома с подвалом или при наличии цокольного этажа. Эта конструкция считается опорной, она находится ниже уровня земли и используется для удержания несущих стен. Необходимость такого заложения подземной конструкции возникает на участках с перепадами высот или при низком уровне промерзания почвы.

Необходимость заглубления фундамента

Глубоко заглублённое основание устанавливают в местности, где есть пучинистые грунты. Кроме этого основания применяют во время постройки габаритных зданий, домов с цокольными этажами, подземным гаражом или подвалом. Устройство такой конструкции обойдётся в круглую сумму денег через большие объёмы земляных работ и потребность в огромном количестве строительных изделий.

На уровень заглубления основания влияют такие параметры:

• вид почвы;
•  глубина промерзания почвы;
• залегание поверхностных вод;
•  рельефные особенности конкретного участка;
•  характеристики постройки.

Неравномерная усадка здания возникает в таких случаях:

• вспучивание почвы;
•  неоднородность грунта;
•  большая нагрузка от здания на основание.

Основной задачей проектирования фундамента считается определение толщины плотной почвы, которая обеспечит равномерную усадку дома. Заглубляют основание на 20-30 сантиметров ниже уровня промерзания.

Если пренебрегать указанным требованиям, то почва начнёт двигаться и разрушит основание и стены здания. Его износоустойчивость зависит от структуры грунта на конкретном участке. Однородная земля защищает т образный заглублённый ленточный фундамент от неравномерных движений (усадки). При пересечении нестабильных слоёв почвы с плотными грунтами, проектировщики должны тщательно рассчитать глубину заложения конструкции. Уровень усадки будет зависеть от глубины залегания подземных вод. После завершения строительных работ почва под зданием движется, что приведёт к появлению трещин на основании или стенах дома.

Материалы и инструменты для работы

Перед устройством фундамента готовят инструмент и строительные материалы. Нам понадобится:

• совковая и штыковая лопата;
• бетономешалка;
• уровень;
•  рулетка;
•  гвозди;
•  болгарка;
•  металлическая проволока для устройства каркаса;
•  деревянные или стальные колышки;
•  болгарка;
• вязальная проволока.

Из материалов понадобится цемент, щебень и песок, а также изделия для гидроизоляционных работ (обмазочная гидроизоляция или рубероид). Для строительства заглублённого ленточного фундамента понадобится траншея значительной глубины. Её лучше вырыть при помощи экскаватора, чем вручную.

Подготовительные работы

Технология заглублённого монолитного ленточного фундамента требует от человека особенных знаний и умений. С проектированием и устройством этой массивной конструкции справится не каждый. Приведённая ниже пошаговая инструкция состоит из следующего плана работ:

1. Все операции по устройству фундамента начинаются с составления проекта. Такую работу доверяют специализированной организации. Таким образом, застройщик избежит проблем с дальнейшей эксплуатацией здания и оформлением необходимых документов.
2. План глубокозаглублённого ленточного фундамента переносят на местность. Для выполнения таких работ привлекают геодезистов.

Выравнивайте участок для строительных работ при помощи специальной техники это значительные финансовые вложения, но при помощи бульдозера можно сделать нужные уклоны под котлован на местности.

Земляные работы

После перенесения плана заглублённого фундамента с подвалом на местность и установки отметок приступают к земляным работам. Вот основные нюансы выкапывания траншей:

1. Если здание имеет небольшие габаритные размеры, то работы можно доверить нескольким строителям. Работы проводятся при помощи ручного инструмента, лопат.
2. Заглублённый фундамент — это сложная конструкция, особенно если дело касается крупных зданий с неправильными габаритными размерами. В данном случае траншеи разрывают экскаватором. Затем по периметру проходится бригада работников и подравнивает дно котлована и свисающие части грунта.
3.  Для удобства возведение стен ширину основания увеличивают на 10 сантиметров по отношению к проектным значениям. Подобный зазор позволяет упростить работы по устройству опалубки.
4.  В нижней части предварительно выровненной траншеи закладывают слой гравия 20 сантиметров. Этот материал необходимо тщательно разровнять и утрамбовать.
5. Поверх этого слоя засыпаем 15-20 сантиметров песка, который тоже увлажняем и трамбуем.

Зачем необходимо укладывать полиэтиленовую плёнку на дне траншеи. Этот материал используется для качественной изоляции подошвы основания.

Альтернативным вариантом считается устройство подбетонки. Слой песка с гравием проливаем цементным раствором и разравниваем смесь. Для максимальной эффективности этот материал нужно выдерживать не менее недели.

Установка опалубки

Опалубка заглублённого ТИСЭ фундамента может быть несъёмной или съёмной. При постройке конструкции своими руками в большинстве случаев выбирают временный вариант. Такую опалубку сооружают с досок, её снимают с основания после высыхания бетонной смеси. Дерево пригодно для повторного использования.

Габаритные размеры опалубки будут зависеть от глубины траншеи и формы фундамента. Их длина колеблется в пределах 1,5-3 метра, но оптимальным вариантом считается 2 метра. Внутреннюю сторону опалубки делают ровной и гладкой.

Вбивайте шляпки гвоздей в доску так, чтоб они находились изнутри. При наружном размещении эти крепёжные элементы будут препятствовать строителям во время работ по разборке опалубки.

Ознакомимся с инструкцией для сборки опалубки для армированного монолитного фундамента:

1. На углах котлована с наружной стороны траншей забиваем колышки. Верх направляющих должен выступать над поверхностью земли на 50 сантиметров.
2. Колышки связывает натянутый шнур, который задаёт направление щитов.
3. Далее нарезают доски одинакового размера. Их соединяют гвоздями или саморезами при помощи вертикального бруса, при этом шляпки крепёжных элементов нужно замаскировать на внутренней стороне щита.
4. Щиты направляют по разметке, их закрепляют к брусьям от дна траншеи. Верхняя часть опалубки должна располагаться по уровню. Смещение вертикальных и горизонтальных плоскостей не допускается.
5. Для выравнивания по горизонтали первый щит прикладывают впритык ко дну и закрепляют часть опалубки при помощи молотка и гвоздя. Второй край выравнивают по уровню и прибивают к брусу. все части опалубки должны устанавливаться по направлению шпагата.

Для удобства монтажных работ крайние брусья делают длиннее остальных. Их прочно закрепляют в грунте. Установленные щиты дополнительно скрепляют распорками. Подпирают опалубку по углам изнутри и снаружи.

Армирование

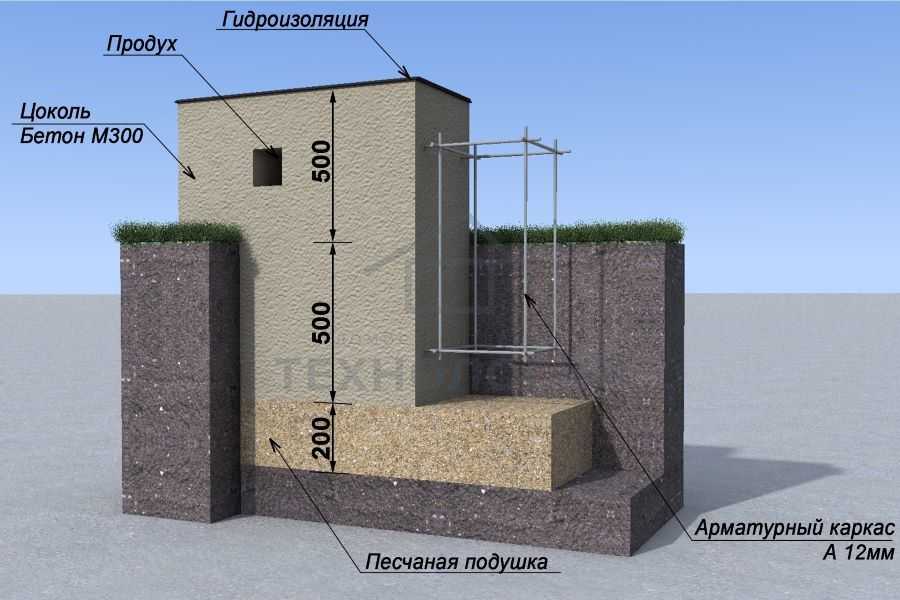

Как известно, армирование заглубленного ленточного фундамента сварными каркасами позволяет улучшить показатели упругости и прочности конструкции. На устойчивых грунтах можно обойтись без каркаса, но арматуру лучше уложить, что повысит долговечность здания.

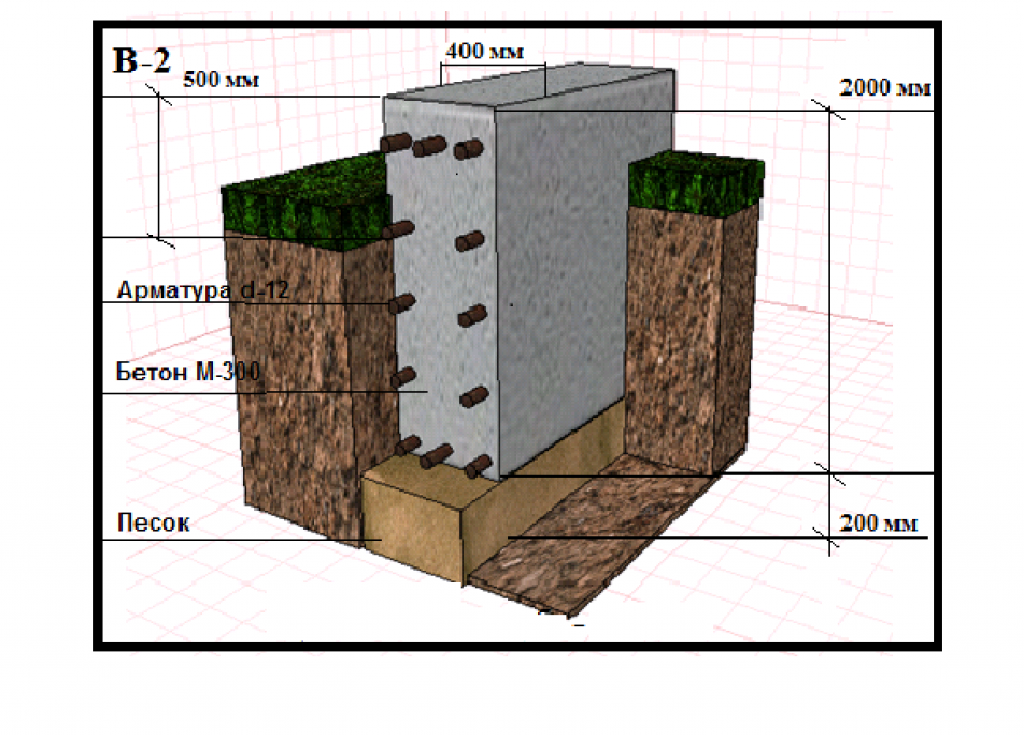

Для этой цели используются металлические прутки с диаметром 10-14 миллиметров. Форма каркаса зависит от нагрузок на здания. В стандартной ситуации рекомендовано использовать два горизонтальных и два вертикальных каркаса. Соединение прутков в единую конструкцию происходит при помощи сварки. Каркас можно сделать своими руками без дополнительных приспособлений. В этом случае арматуру скрепляют между собой при помощи вязальной проволоки.

Для предотвращения соприкосновения арматуры с землёй нижнюю часть каркаса укладывают на кирпичики, таким образом, чтоб между металлом и землёй оставался зазор в 5 сантиметров. При выполнении этого условия можно предотвратить коррозию арматуры.

Бетонирование

После установки опалубки и металлических каркасов приступают к бетонированию заглублённого фундамента ушп с цоколем. Необходимое количество бетонной смеси можно заказать у специализированной организации. Раствор можно приготовить самостоятельно из песка, цемента и щебня. Пропорции сырьевых компонентов 3:1:5. Эти вещества тщательно перемешивают в мешалке, для создания необходимой консистенции бетона в сухие сыпучие материалы добавляют воду.

процесс бетонирования фундамента состоит из нескольких несложных операций:

1. Готовим раствор в бетономешалке.
2. Заливаем смесь в опалубку слоями по 15-20 сантиметров;
3. Каждый из пластов необходимо уплотнить вибротрамбовкой. Во время проведения такого процесса необходимо следить, чтоб с бетона вышли все пузырьки воздуха.
4. Раствор нужно подавать в траншею с небольшой высоты, падение смеси с расстояния 1,5 метра приводит к её расслоению.
5. После заливки слой накрывают полиэтиленовой плёнкой и дожидаются его полного высыхания.

При наличии устойчивой жаркой погоды недавно устроенный фундамент необходимо периодически смачивать, чтоб на бетоне не появились трещины. Когда прочность бетонной смеси превысит 70% можно приступать к демонтажу опалубки.

При заливке опалубки через специальный насос пользователь получает ряд преимуществ. Это плотное, а также равномерное укладывание ленты, высокая скорость выполняемых работ и возможность заливки фундамента за один заход. К бетонированию заглублённого фундамента необходимо подойти со всей ответственностью. Такие операции должны проводить опытные, знающие своё дело строители. Безопасность и надёжность, а также прочностных характеристики здания будут зависеть от соблюдения технологии работ.

Гидроизоляция

Заглублённому бетонному фундаменту необходима защита от проникновения влаги. Гидроизоляционные изделия выбирают по таким характеристикам, как климатические и геологические условия, а также по параметрам постройки. В большинстве случаев для этой цели используются рулонные материалы или обмазочная гидроизоляция (битумная мастика).

На подготовительном этапе работ необходимо очистить основание от пыли и цементных наплывов. Если в качестве гидроизоляции будет использоваться еврорубероид, то такие изделия при укладке на поверхность нужно разогреть газовой горелкой. Рулоны стыкуются внахлёст с зазором в 15-20 сантиметров. Для эффективной защиты фундамента от воздействия влаги рубероид укладывают в два слоя с совмещением стыков.

В состав всех видов обмазочной изоляции входит битум. Такую гидроизоляцию распределяют по поверхности при помощи валика или шпателя, толщина рекомендуемого слоя составляет 3 миллиметра. Когда первая прослойка высохнет, укладывают второй слой обмазочной гидроизоляции. В этом случае мазки делают перпендикулярно до первого ряда.

От проникновения влаги защищают не только основание, но и цоколь здания. В дальнейшем в этой части укладывают плитку или натуральный камень.

Сильные и слабые стороны заглублённого фундамента

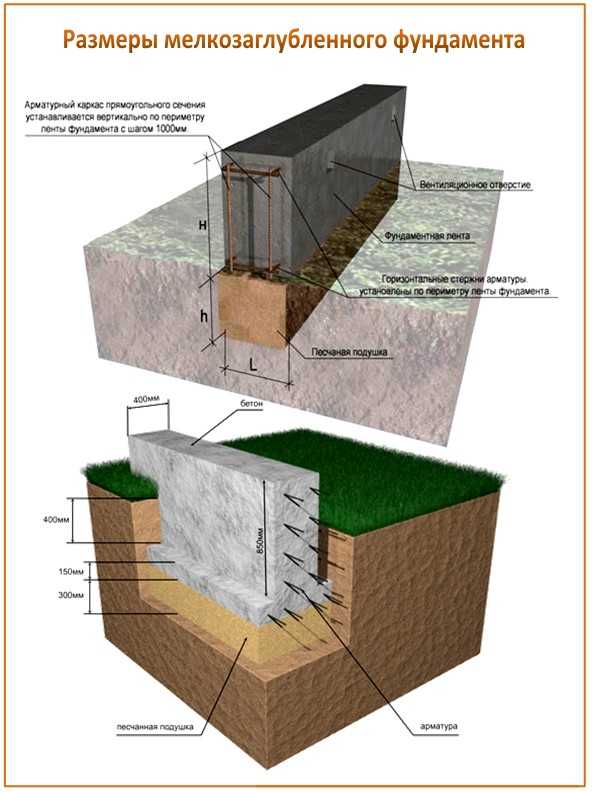

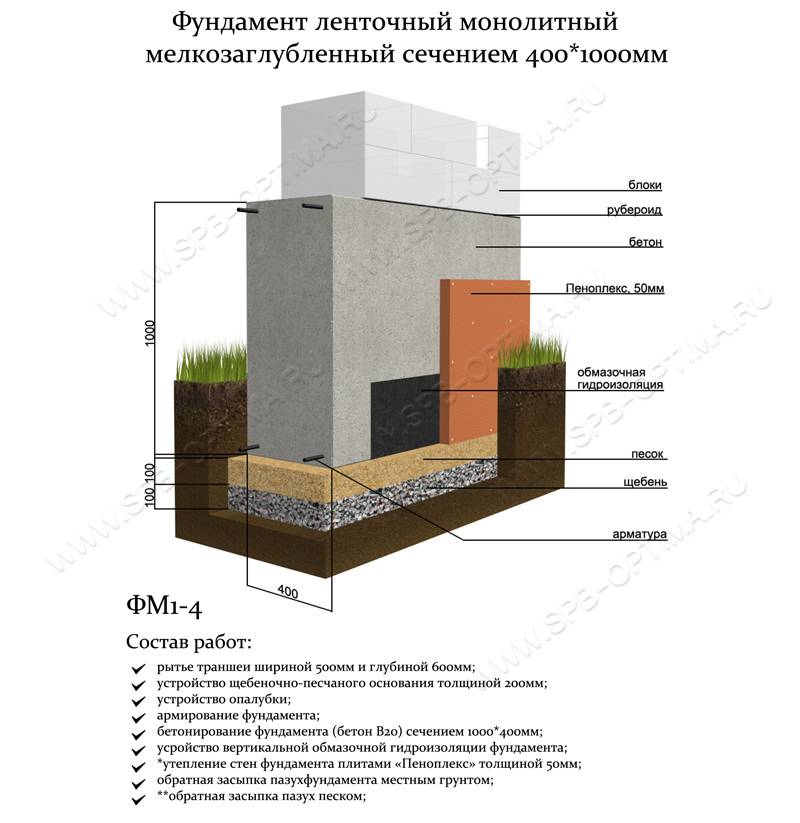

Основным плюсом рассматриваемой конструкции считается хорошая несущая способность. Мелкозаглубленное основание может не выдержать прилагаемых усилий, в то же время массивная бетонная плита простоит не один десяток лет. Ещё одним достоинством считается возможность устройства подвала.

Несмотря на некоторые преимущества, заглублённый фундамент имеет ряд недостатков. Это значительный расход материалов и человеческих ресурсов. Земляные работы занимают много времени, но этот недостаток можно нивелировать за счёт использования строительной техники.

Когда все операции по устройству фундамента закончены, можно выгонять стены жилого дома. Перед выполнением этого процесса необходимо проверить поверхность на горизонтальность. Неровные основания обрабатывают, а затем приступают к укладке стенового материала.

различных типов фундаментов и их применение для вашего дома!

Фундамент вашего дома является важнейшей частью его конструкции, поскольку он помогает распределить нагрузку и сводит к минимуму воздействие движения грунта фундамента, тем самым сохраняя устойчивость и безопасность здания. Следовательно, фундаменты имеют решающее значение для структурной безопасности здания.
В зависимости от глубины грунта, в котором заложен фундамент, при строительстве зданий используются два типа фундамента:
01. Неглубокий фундамент – Используются для небольших и легких зданий. Их обычно называют распорными или открытыми фундаментами. Существует четыре типа мелкозаглубленного фундамента:

• Индивидуальный или изолированный фундамент
• Комбинированный фундамент
• Ленточный фундамент
• Сплошной или матовый фундамент

02. Глубокий фундамент – используются для больших сооружений. Существует два основных типа глубокого фундамента:

• Свайный фундамент
• Буровые шахты или кессоны

Используемый фундамент должен быть достаточно прочным, чтобы выдерживать нагрузку конструкции. Следовательно, для распределения вертикальной нагрузки необходимы фундаменты большой площади, повышающие устойчивость здания. Различные типы фундаментов проектируются в зависимости от типа грунта, типа конструкции, топографии участка и других местных требований, возникающих в процессе проектирования.

TKM – о чем нужно помнить

10 важных критериев выбора правильного фундамента для вашего дома

Различные типы фундаментов, используемых в строительстве, описаны ниже:

Фундамент, поддерживающий длинную кирпичную кладку или железобетонную стену, известен как непрерывный фундамент. Он может быть как простым, так и ступенчатым.
Как правило, ширина фундамента должна быть не менее удвоенной ширины стены, на которую он опирается. В этом случае ширина фундамента меньше длины фундамента, обеспечивая непрерывную вертикальную поддержку конструкции. В основном, он проходит по всей длине стены. Этот тип фундамента не экономичен.
Использование непрерывного фундамента стены: Непрерывный фундамент стены используется для поддержки стен фундамента и несущих стен.

Фундамент, поддерживающий отдельную колонну, называется изолированным фундаментом. Этот тип фундамента может быть колодочным, ступенчатым, наклонным или с изолированной балкой и плитой. Там, где имеется хорошая почва, эти фундаменты экономичны.
Использование изолированного фундамента: Изолированные фундаменты используются в качестве мелкозаглубленного фундамента для передачи сосредоточенных нагрузок на землю. Чтобы узнать основную информацию, прочтите «Изолированный фундамент».

Фундамент, поддерживающий две или более колонн, называется комбинированным фундаментом. Он используется, когда две или более колонны расположены близко друг к другу или две или более отдельных опор колонны перекрываются. Комбинированный фундамент может быть трапециевидным или прямоугольным в плане. Трапециевидный фундамент предусмотрен, когда нагрузка на одну колонну больше, чем на другую.
Использование комбинированного фундамента: Комбинированные фундаменты используются для передачи нагрузки близко расположенных колонн на землю или когда колонна обращена к границе участка.

Фундамент, поддерживающий несколько колонн в линию, должен быть комбинированным, известным как ленточный фундамент. Он используется, когда ряды колонн расположены близко друг к другу, а их широкие основания перекрывают друг друга. Ленточный фундамент также известен как сплошной фундамент.
Использование ленточных фундаментов: Ленточные фундаменты используются для передачи нагрузок близко расположенных рядов колонн на землю.

Когда расстояние между двумя колоннами, поддерживаемыми на комбинированном основании, становится большим, стоимость быстро возрастает. Ленточное основание является экономичным вариантом в таких случаях.
Использование ленточных фундаментов: Обычно ленточные фундаменты используются вместе с колоннами примыкающего здания.

Если нагрузки, передаваемые колоннами конструкции, велики, а допустимое давление грунта невелико, то для фундамента требуется большая площадь. В таком случае может быть лучше предусмотреть непрерывную основу под всеми колоннами и стенами. Такой вид фундамента называется плотным фундаментом.
Использование стропильного фундамента: Широко используется, когда грунт имеет низкую несущую способность. Чтобы узнать больше, прочитайте основную информацию о плотном фундаменте, а также узнайте о различных типах плотного фундамента.

По данным «Richard L. Handy & M.G. Spangler» (автора книги «Геотехническая инженерия – принципы и практика грунтов и фундаментов»), когда грунт имеет низкую несущую способность или уровень грунтовых вод высока, применяются свайные фундаменты. Сваи обычно используются при строительстве фундамента для мостов, плотин и т. Д. В стенах.
Использование свайного фундамента: Сваи используются в качестве глубокого фундамента там, где почва очень рыхлая и имеет более высокий уровень грунтовых вод.

Как заявили «Аллен П. Нанган II, Томас У. Ганирон-младший и Дойс Т. Мартинес» (авторы журнала Scientific World под названием Concrete Foundation Systems and Footings), когда нагрузка постепенно воздействует на фундамент, происходит осадка который почти эластичен, начиная с предельной нагрузки. Разрушение при сдвиге происходит, когда под фундаментом развивается пластическая деформация поверхности, распространяющаяся наружу и вверх до поверхности земли, и происходит катастрофическая осадка или вращение фундамента. Который может разрушить фундамент дома.
Существует множество причин, которые могут привести к разрушению фундамента. Чтобы узнать больше, прочитайте о различных причинах отказа фундамента. Выбор правильного фундамента зависит от различных важных факторов.

Подводя итог , фундамент играет важную роль в обеспечении устойчивости дома. Правильный фундамент делает ваш дом долговечным
