Фундамент ленточный арматура: Расчет арматуры для ленточного фундамента частного дома

Статья о правильном армировании ленточного фундамента своими руками

К рассмотрению предлагаем монолитный ленточный фундамент, т.к. сборный менее распространен.

Основные ошибки армирования ленточного фундамента.

Фундамент в процессе эксплуатации подвергается различным нагрузкам от веса самого дома, от движения грунтов и от морозного пучения. При давлении дома нижняя часть испытывает нагрузку на растяжения, верхняя на сжатие. Так же необходимо помнить о силах морозного пучения, подъемная сила которых может превысить вес дома и вызвать растяжение в верхней части ленточного фундамента. Неправильное армирование ленточного фундамента может привести к его разрушению, и, как следствие, разрушению стен и всего здания. Поэтому к армированию ленточного фундамента надо подойти очень серьезно, фундамент — основа всего здания. В этой статье мы приведём подробные чертежи и схемы армирования ленточного фундамента.

Чертёж 1.

Основную нагрузку на сжатие воспринимает бетон, а на растяжение арматура. Поэтому необходимо армировать нижнюю и верхнюю части фундамента. Армирование средней части фундамента смысла не имеет, так как он почти не испытывает нагрузок.

Чертёж. 2  Схема армирования каркаса ленточного фундамент; 1 — продольные стержни, 2 — хомуты

Продольная арматура, воспринимает основные нагрузки, она укладывается в нижней и верхней части фундамента. Для продольных стержней используется горячекатаная стержневая арматура класса А3. Если высота фундамента больше 150 мм, то необходимо установить вертикальную и поперечную арматуру. Для нее обычно используется горячекатаная стержневая  гладкая арматура класса А1 диаметром 6-8мм. Поперечное и вертикальное армирование лучше выполнить единим хомутом, который свяжет армирование в единый каркас. Продольная арматура должна быть расположена внутри каркаса.

7.3.4 Минимальное расстояние между стержнями арматуры в свету следует принимать в зависимости от диаметра арматуры, размера крупного заполнителя бетона, расположения арматуры в элементе по отношению к направлению бетонирования, способа укладки и уплотнения бетона.

7.3.6 Расстояние между стержнями продольной рабочей арматуры следует принимать с учетом типа железобетонного элемента (колонны, балки, плиты, стены), ширины и высоты сечения элемента и не более величины, обеспечивающей эффективное вовлечение в работу бетона, равномерное распределение напряжений и деформаций по ширине сечения элемента, а также ограничение ширины раскрытия трещин между стержнями арматуры. При этом расстояние между стержнями продольной рабочей арматуры следует принимать не более двукратной высоты сечения элемента и не более400 мм, а в линейных внецентренно сжатых элементах в направлении плоскости изгиба — не более500 мм.

Для соединения арматуры не рекомендуется использовать сварку, так как при высокой температуре свойства металла ухудшаются. Сваривать допускается только арматуру, которая в своей маркировке имеет букву «С», например А500С. Все другие марки арматуры связываются между собой при помощи вязальной проволоки.

Чертёж 3.  Схема армирования ленточного фундамента, связка арматуры

Так же при армировании ленточного фундамента надо помнить, что арматура не должна соприкасаться с грунтом и опалубкой, чтобы не допустить ее ржавления. Защитный слой для фундамента должен быть 50-80мм.

Следует уделить повышенное внимание армированию углов примыканий ленты фундамента, ведь угол железобетонной конструкции испытывает концентрированное напряжение. Для армирования углов и перекрестий требуется гнуть из арматуры класса А3 специальные углы. Нельзя армировать углы железобетонных лент простым перекрестием. При таком армировании фундамент будет представлять собой не единую жесткую раму, а набор отдельных не связанных друг с другом балок.

В народном строительстве родилась и прочно закрепилась недопустимая форма армирования углов и стыков лент фундамента при помощи простых связанных перекрестий. На рисунке ниже нарисованны чертежи армирования углового премыкания каркаса. Сверху — неправильный вариант (продольная арматура просто перекрещивается, дополнительных усилений, нет дополнительной поперечной и вертикальной арматуры). Снизу — изображен правильный вариант армирования.

Чертёж. 4  Неправильное армирование углов фундамента

Чертёж. 5  Схема армровния углов фундамента

При армировании премыканий лент фундамента («Т» образных перекрестий) так же не допускается простых перекрестий, требуются дополнительные усиления (рис 6-7).

На чертеже стыки продольной арматуры (1) выполнены «перекрестиями», без дополнительных усилений. В зоне перекрестия нет дополнительных хомутов.

Чертёж. 6 Неправильная схема армирования примыканий каркасов

Чертёж.

Для украшения дома часто используют эркер — выступающая из плоскости фасада часть помещения. В каркесе фундамента под эркер сгибается тупой угол. При армировании тупых углов лент надо внутреннюю продольную арматуру пропускать через каркас и подвязывать к наружной, ставить дополнительное «Г» — образное усиление и дополнительные поперечные хомуты (рис 8).

Чертёж. 8 Армирование тупого угла фундамента. Слева — неправильное, Справа — правильное

Наверное, каждый, кто сталкивался с заливкой фундамента, видел неправильные схемы армирования стыков каркаса. На строительных форумах много мастеров и советчиков. Люди не сведующие в строительстве строят так свои дома, есть даже фотографии с примерами такого армирования. Но все эти советы не соответствуют строительным нормам. Неизвестно сколько простоит такое здание, так как такое  «армирование» со временем приводит к отколам слоев фундамента по ширине и образованием трещин у углов.

Общий смысл правильного армирования угла – это обеспечение жесткой связи лент фундамента. Для этого требуется связать арматуру в единый каркас, при помощи хомутов. В местах стыка арматуры и на углах устанавливаются дополнительные П-образные или Г-образные усиления. Поперечное и вертикальное армирование (хомуты) для ленты фундамента рекомендуется ставить не реже 3/8 от высоты сечения фундамента, но не реже 25 см.  В зоне угловой анкеровки арматуры хомуты ставится в два раза чаще, чем для средней части ленты.

P.S. Фундамент — основа Вашего дома. Существует множество факторов, таких как конфигурация здания, грунты, технология стоительства стен, этажность, тип перекрытий и пр., которые необходимо учитывать при выборе типа фундамента и его конфигурации. Настоятельно рекомендуем перед началом строительства проконсультироваться со специалистами! Если вы планируете строительство дома по технологии несъёмной опалубки Техноблок, обратитесь к нам до начала строительства.

Статья выполненна специалистами компании «ТЕХНОБЛОК».

Армирование ленточного фундамента — рекомендации опытных строителей

Назад ко всем статьям

10.06.2021

Если вы собираетесь построить сравнительно небольшой дом или дачу, можно сэкономить за счет замены мощного монолитного фундамента облегченным ленточным.

Если вы собираетесь построить сравнительно небольшой дом или дачу, можно сэкономить за счет замены мощного монолитного фундамента облегченным ленточным. Для того, чтобы ленточный фундамент успешно справился с нагрузками, на этапе строительства выполняют его армирование. Прочный каркас из арматуры позволяет придать конструкции большую прочность и предупредить разрушение ленточного фундамента.

Для чего выполняют армирование

Для того, чтобы понять, зачем ленточному фундаменту нужна арматура, представьте, как будет выглядеть ваш будущий дом. В местах, где располагаются окна и дверные проемы, вес стены окажется несколько меньше, чем на сплошных участках. А значит, давление на фундамент окажется неравномерным.

Грунт под зданием редко бывает абсолютно однородным: где-то чуть больше глины, где-то — песка. Неоднородность в сочетании с неравномерным распределением веса приводит к тому, что ленточный фундамент испытывает серьезные нагрузки на сжатие и растяжение.

Бетон способен превосходно противостоять сжатию, но отличается значительно меньшей прочностью на растяжение. Компенсировать этот тип нагрузок способен металл, поэтому ни в коем случае не пытайтесь сэкономить, отказавшись от армирования. Даже самый качественный бетон не поможет создать надежный фундамент, если в нем не будет каркаса.

Какую арматуру использовать?

Выбор арматуры проводят после расчета нагрузок. Если вы заказали проектирование профессионалам, они рассчитают диаметр арматуры, ее количество, а также глубину заглубления фундамента. Как правило, продольные элементы каркаса подвергаются большим нагрузкам, поэтому для них используют более толстые арматурные прутки (10-14 мм в диаметре). Опытные строители предпочитают использовать для продольных элементов ребристую арматуру: ребра обеспечивают лучшее сцепление с бетонным раствором. Поперечные и вертикальные могут быть и гладкими.

Важный момент: арматура должна быть скрыта внутри бетона, чтобы избежать коррозии. Поэтому при расчетах нужно учесть, что уложенные по периметру пруты должны находиться на расстоянии 50-60 мм от всех поверхностей будущего фундамента (дна, опалубки, верхней части).

Для чего и как вяжут каркас

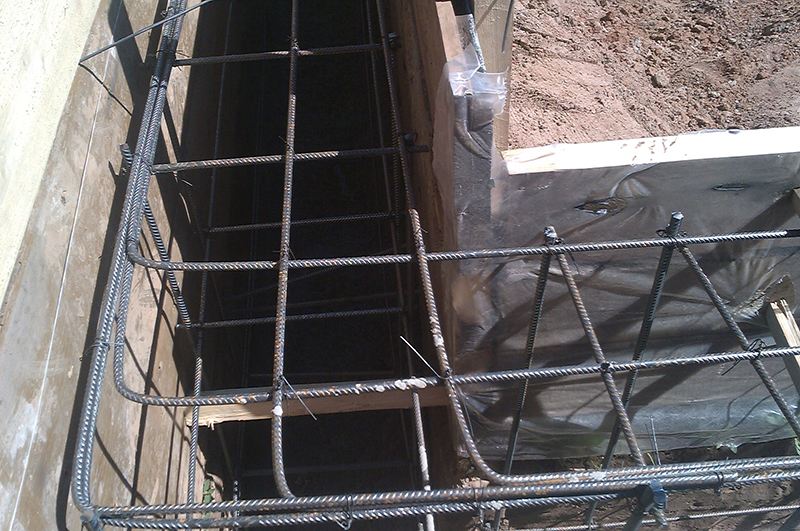

При армировании ленточного фундамента важно создать единый каркас, который придаст конструкции целостность. Ширина короба обычно в два раза меньше, чем его высота, а конкретные габариты рассчитываются в зависимости от размеров будущей постройки. Вертикальные элементы предназначены для сохранения общей формы, а на горизонтальные приходится основная нагрузка, так что важно позаботиться о прочности соединений.

Очень часто на форумах можно встретить вопрос: как правильно армировать углы фундамента? Существует два подхода: в первом случае арматуру сгибают под прямым углом, а во втором — связывают между собой два прямых отрезка так, чтобы они образовали угол 90 градусов. Первый способ считается более надежным, и его применяют при строительстве жилых домов, второй можно использовать при возведении ленточных фундаментов для заборов.

Может показаться, что самый простой способ соединить между собой арматуру — сварка. Действительно, этот процесс займет немного времени, однако жксперты не советуют применять сварочные работы, поскольку в местах швов структура металла изменится, и арматура станет более уязвимой. До сих пор не придумано более надежной технологии, чем связывание отдельных элементов при помощи вязальной проволоки.

Что нужно учесть при заливке каркаса бетоном

Для создания прочного ленточного армированного фундамента лучше всего использовать готовый бетон, который доставляется к месту строительства миксерами. Земляные работы, создание песчаносй подушки и гидроизоляция производятся заранее, чтобы к приезду техники все было готово.

Заливка каркаса производится послойно. Каждый слой необходимо уплотнить при помощи штыкования или использования вибратора. Если используется двойная арматура, толщина каждого слоя при заливке не должна превышать 120 мм.

После завершения работ важно поддерживать достаточно высокий уровень влажности, поэтому готовый ленточный фундамент накрывают пленкой. Что касается опалубки, ее рекомендуют снимать не ранее, чем через 10 дней, когда железобетон станет сравнительно прочным. Обнаруженные сколы и раковины тщательно зачищают и затирают жирным цементом. Затем фундаменту нужно дать выстояться, поскольку он еще не приобрел расчетные характеристики. Если все работы были выполнены правильно, процесс усадки будет происходить равномерно, а в дальнейшем не возникнет риска появления трещин.
