Ленточно-столбчатая конструкция фундамента

Проектирование здания является важной и ответственной задачей, которую можно доверить только самым умелым людям. Нужно будет учесть абсолютно все факторы, которые присутствуют в месте застройки и будут оказывать влияние на ее устойчивость к разрушению. Так что придется хорошо постараться для продления эксплуатационного срока службы, ведь здание в любом случае должно находиться в использовании несколько десятилетий, и за все это время не требовать проведения капитальных ремонтов.

Столбчато-ленточный фундамент является отличным вариантом при возведении жилых и производственных комплексов, так как объединяет в себе относительную простоту исполнения и высокую степень надежности. Нужно лишь правильно все спроектировать, чтобы избежать любых неприятностей. А уровень исполнения при нынешних возможностях техники и наличии современных материалов в любом случае будет на высоте.

Особенности эксплуатации

Столбчато-ленточные фундаменты дома возводятся для строительства объектов с повышенной тяжестью.

Ленточно-столбчатый фундамент под дом целесообразно ставить там, где наблюдается глубокое промерзание земли. В этом случае нагрузка на основание значительно возрастает, так как при замерзании почва будет расширяться, поэтому нужно, чтобы часть фундамента уходила глубже этого уровня и могла сохранять свои первоначальные свойства для эффективного сопротивления повышенному давлению со стороны грунта. В противном случае могут возникнуть многочисленные трещины в основании, которые значительно увеличивают риск последующего разрушения здания.

Так что столбчато-ленточная конструкция фундамента хороша в северных районах страны, где зимой температура может опускаться ниже -50 градусов по Цельсию. Там никак не обойтись без дополнительной защиты строений. Еще такой вариант подойдет для зон с повышенной сейсмической активностью, хотя если она слишком высока, нужно будет применять метод плавающего фундамента, который сможет подстроиться под колебания.

Виды фундамента комбинированного типа

Технология ленточно-столбчатого фундамента подразумевает следование определенным правилам, которые необходимы для качественного выполнения поставленных задач:

• •    Столбчато-ленточный мелкозаглубленный фундамент можно использовать только в тех случаях, когда грунтовые воды залегают на большом расстоянии от поверхности, а уровень промерзания почвы является крайне низким. Также здание не должно иметь более двух этажей и возводиться из тяжелого материала. Вариант идеален для небольших домов и хозяйственных построек в теплой местности.
• •    Столбчато-ленточный монолитный фундамент будет опираться на столбы, которые нужно вкапывать в землю не менее, чем на 20 сантиметров ниже уровня промерзания почвы. При этом нужно будет постараться не дойти до грунтовых вод, если это возможно, так как их сдерживание потребует дополнительных усилий.
• •    Для предотвращения поднятия фундамента вследствие расширения почвы нужно будет сделать его нижнюю часть более широкой. Для этого в ход идет технология ТИСЭ, позволяющая предотвратить такой негативный момент в эксплуатации.
• •    Лента в конструкции служит исключительно для распределения нагрузки на столбы максимально равномерным способом, но сама не является главным элементом для сдерживания нагрузки, поэтому нужно ставить достаточное количество столбов.

Для получения максимальной информации перед началом процедуры стоит посмотреть монтаж столбчато-ленточного фундамента на видео, и тогда все вопросы отпадут сами по себе, а останется полное видение операции от стартового момента и до самого завершения.

Установка фундамента

Строительство столбчато-ленточного фундамента производится в пошаговом режиме:

• 1. Первым делом готовят рабочую площадку, которая должна быть идеально ровной, без бугров и впадин, мешающих нормальному течению процедуры.
• 2. Далее по периметру бурят скважины для установки столбов. Глубина должна быть не менее 20 сантиметров от максимального уровня промерзания почвы. Найти этот показатель можно в справочниках, которые содержат наблюдения за каждый год.
• 3. Нужно использовать специальную технологию заливки столбов, чтобы их было невозможно вытолкнуть из земли ни при каких обстоятельствах.
• 4. Если был достигнут уровень грунтовых вод, нужно проводить дополнительную гидроизоляцию каждой скважины. Устройство столбчато-ленточного фундамента таково, что он будет в любом случае уходить глубоко и потребует дополнительной системы водоотвода, так что лучше сразу же закладывать в него дренаж.
• 5. Когда все готово, нужно установить опалубку и залить конструкцию бетоном. Для надежности следует дополнительно осуществить армирование.

Построить столбчато-ленточный фундамент своими руками будет не сложно при условии наличия специального оборудования. Также не лишним будет взять себе хотя бы одного помощника, так как многие операции очень трудно провести в одиночку.

Столбчато-ленточный фундамент для дома + видео

Содержание

• Столбчато ленточный фундамент. Пошаговая инструкция или руководство к действиям
• Ленточный фундамент со столбами в виде буронабивных свай

Особый способ, называемый столбчато-ленточный фундамент дома все чаще, начинают использовать для строительства собственного жилья. Раньше его использовали в основном в зонах с вечной мерзлотой, где изготовление обычно применяемого основания в виде бетонной ленты было невозможно из-за оттаивания грунта, потери его прочности и влекущего за собой значительные деформации здания. Еще такие способы были очень распространены в местностях с сезонным подтоплением паводковыми речными водами. Вода легко проходит под перекрытием, не нанося стенам постройки какого-либо ущерба.

Однако ленточно-столбчатый фундамент технология изготовления которого не сложна и имеет главное достоинство и для обычных малоэтажных кирпичных и деревянных построек. Не нужно откапывать глубокие траншеи под бетонную ленту, потому, что он может или быть приподнят над землей на высоту до одного метра, или его несущие элементы в виде горизонтальных балок под стены можно заглублять в землю на небольшую глубину, так как на них практически не будут воздействовать усилия, возникающие из-за сезонных или попросту температурных изменений характеристик грунта. Также может устраиваться комбинированный фундамент ленточно столбчатый и обычный, который используют при строительстве домов на участках с большим уклоном местности. Свой дом какой-то своей частью может быть врезан в гору, а другой опираться на столбы с балочной системой.

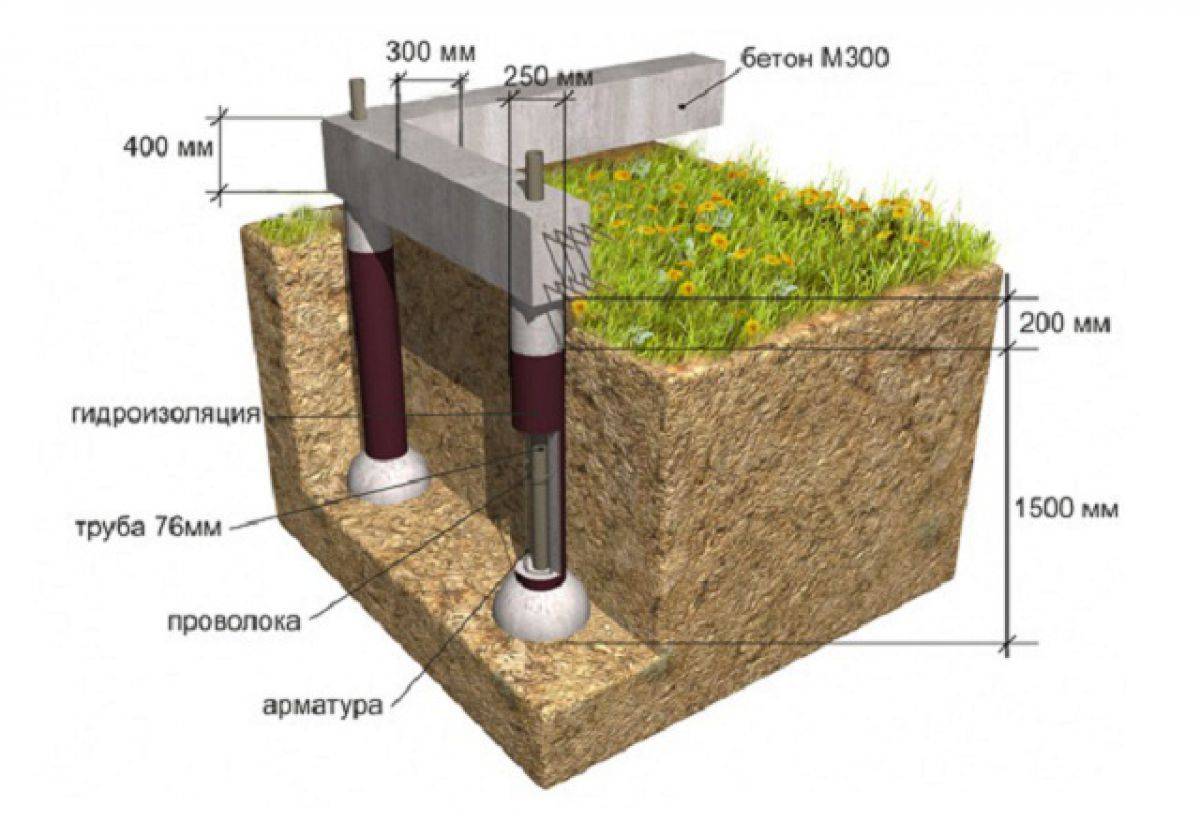

Рассматриваемая опорная система состоит из столбов, которые должны выдерживать нагрузку от таких конструкций, как перекрытия и стены – часто это массивная рамная клетка из балок — ростверк, воспринимающая нагрузки от стены здания и перераспределяющая их на заглубленные в грунт опоры основы.

Столбы могут изготавливаться из обыкновенного глиняного кирпича, бутового камня, бетона, а также устраиваться в виде буронабивных бетонных свай.

Балочная решетка (лента), еще называемая «ростверк» часто выполняется из бетона с армированием из прокатных конструкций – швеллеров, двутавров, использующихся, как арматура, а также стержней периодического профиля.

Выемки в грунте для изготовления столбов под балки ростверка могут быть сделаны двумя способами:

• откапыванием шурфов под столбики в земле;
• использованием ручных и механических буров.

Горизонтальные балочные конструкции обычно бывают высотой 0.45…0.6 м, однако наиболее безопасным будет не заниматься конструированием, а поручить расчет балок опытному инженеру-проектировщику. В остальном строительство ленточно столбчатого фундамента можно выполнить своими руками.

Столбчато ленточный фундамент. Пошаговая инструкция или руководство к действиям

1. Планировка и разметка строительной площадки по осям дома.
   После планировки при помощи шнура разбить оси, для возведения стен.
2. Определение мест на земле, где будут находиться шурфы под столбики или будут пробурены отверстия для вертикальных опор.
   Расстояние между ними должно составлять от 150 до 200 см.

   Важно! столбы непременно должны располагаться в углах здания, а также в местах сопряжений внутренних и наружных стен, вне зависимости от выбранного шага их расположения.

3. Земляные работы по устройству шурфов под столбики или скважин.
   Для кирпичных, бутовых и монолитных столбов отрываются шурфы. Когда применяется ленточно столбчатый фундамент глубина заложения должна быть на 20…25 см больше глубины промерзания грунта в месте строительства.
4. Изготовление опалубки.
   Допускается использоватьиз пластиковых или металлических щитов. Можно ее изготовить и своими руками. Использовать для этого необходимо доски, толщиной 25…30 мм, из которых изготавливаются щиты необходимого размера. Описание изготовления из досок своими руками очень легко находится в любом строительном справочнике.
5. Вязка арматуры.
   Если используется монолитный бетон, он подлежит армированию. Для столбиков связывается каркас из 4 стержней арматуры с диаметром = 16…18 мм, перевязанных по высоте замкнутыми контурами-хомутами из проволоки с диаметром = 6…8 мм и устанавливаемых с шагом 0.4 м. Все стержни и хомуты связываются между собой проволокой для вязки. Высота каркаса на 250 мм должна превышать высоту столбика для того, чтобы можно было связать между собой арматуру опоры с горизонтальной балочной конструкцией. Арматура должна использоваться не ниже А-3 класса.


6. Кирпичная, каменная кладка, бетонирование столбов или буронабивных свай.
   Если используется кирпич, его нужно через каждые пять рядов армировать сеткой 100 х 100 мм из проволоки. Кладку из бутовых камней можно не армировать. Бетонирование монолитных столбиков выполняется бетоном класса В-25 (М350). Бетон можно использовать как привозной, так и изготовить его своими руками. При работах необходимо обязательное виброуплотнение. Столбики могут быть сечением 0.6 х 0.6 м для наружной стены (при их толщине 0.6 м) и 0.4 х 0.6 м для внутренней (при толщине 0.4 м).

7. Подготовка к бетонированию горизонтальных балок.
   Если низ горизонтальной балочной конструкции должен быть ниже уровня земли (обычно это 25…30 см), между столбиками отрываются на соответствующую глубину неглубокие траншеи. Вертикальные откосы траншей нужно сделать как можно более аккуратными, так как в дальнейшем они будут использованы как часть опалуби. Высота балочной конструкции может быть принята 500…600 мми соответствовать толщине стены.

8. Размер и изготовление стальных каркасов.
   Каркасы состоят из 6 металлических стержней, устанавливаемых вдоль балки – по 3 стержня в верхней и нижней частях. Между собой стержни связываются между собой гнутыми хомутами в виде замкнутого контура. Размеры хомутов должны быть такими, чтобы при вписывании их в поперечный разрез балки между арматурой и наружной поверхностью оставался зазор 25 мм – защитный бетонный слой, предохраняющий арматуру от коррозии.
9. Изготовление, а также установка опалубки.
   Опалубка для ростверка может быть инвентарной или изготовленной своими руками. Устанавливается опалубка прямо на землю. Если бетонируется заглубленная в грунт горизонтальная монолитная рама — ростверк, опалубка должна быть на 25…30 см ниже высоты балки. Если горизонтальная рама — ростверк приподнята над поверхностью, высота опалубки должна соответствовать отметке, на которой должен находиться верх балочной конструкции. После установки и раскрепления в опалубку засыпается песок, верхний уровень которого должен находиться на отметке низа балочной системы (или верха столба).
10. Заливка бетона балок.
    Бетон заливается обычным способом, затем через 5…7 дней опалубка снимается. Для высокорасположенной конструкции удаляется песок, и ростверк оказывается опирающимся на столбики. Изготовление опорной части здания закончено. Еще через 10…15 дней можно приступать к кирпичной кладке.

Ленточный фундамент со столбами в виде буронабивных свай

Еще один способ – это ленточный фундамент с столбами в виде буронабивных свай. Вместо шурфов в земле на расчетную глубину бурятся скважины, обычно их диаметр равен 300 мм. В качестве одной опоры можно использовать две сваи, устанавливаемые на расстоянии 40 см друг от друга.  В качестве гидроизоляции а также опалубки для свай используют пластиковые трубы или свернутый в трубу рубероид, опускаемый в скважину, после устанавливается каркас из арматуры, с диаметром рабочих стержней 18 мм. Высота свай над землей определяется способом изготовления – будет ли это заглубленная горизонтальная рама — ростверк или приподнятая над поверхностью. Бетонированиесвай осуществляется обычными способами.

После начала строительства может возникнуть необходимость или просто желание из столбчатого фундамента сделать ленточный фундамент. Замена столбчатого фундамента на ленточный своими руками допустима, если еще не забетонирована горизонтальная балочная часть. В этом случае шурфы в грунте расширяют до траншей с глубиной отметки заложения и бетонируют. Перед этим в местах, где будут уложены продольная рабочая арматура высверливаются отверстия глубиной не менее 15 см, куда эти стержни и будут установлены. Если же замена предполагается на уже построенном доме, такие работы выполняют только в случае очень крайней необходимости, подготовленные специалисты, соблюдающие все правила безопасности.

Обратите внимание! Любые земляные работы рядом с действующим домом на глубине большей.чем половина глубины заложения основания могут привести к аварии, когда дом или какая-то из его частей обрушится.

Пространство между землей, а также перекрытием должно быть открытым, или прикрыто легкими легко разборными панелями. Это надо для того, чтобы температура под домом была такой же, как и температура снаружи. Иначе в зимнее время из-за морозного пучения грунта, основа может деформироваться, и возникнут трещины в ростверке, а также вограждающих конструкциях. Это может привести к аварии. Инженерные коммуникации, такие, как водопровод и канализация, обычно подводящиеся в дом снизу, должны быть гидроизолированы, так как воздействие протечек на грунт может привести к потере несущей способности грунтового основания. Также необходимо инженерные коммуникации обеспечить защитой от промерзания.
